Модуль упругости бетона

При возведении масштабных бетонных конструкций, еще на этапе планирования необходимо определить возможность бетона противостоять постоянному воздействию высоких нагрузок. Это свойство можно узнать, изучив модель упругости, показывающий способность сохранять целостность застывшей бетонной массы под воздействием деформационных процессов. Данная величина варьируется в зависимости от состава бетона и может меняться под воздействием внешних факторов в процессе эксплуатации сооружения.

От чего зависит модуль упругости бетона

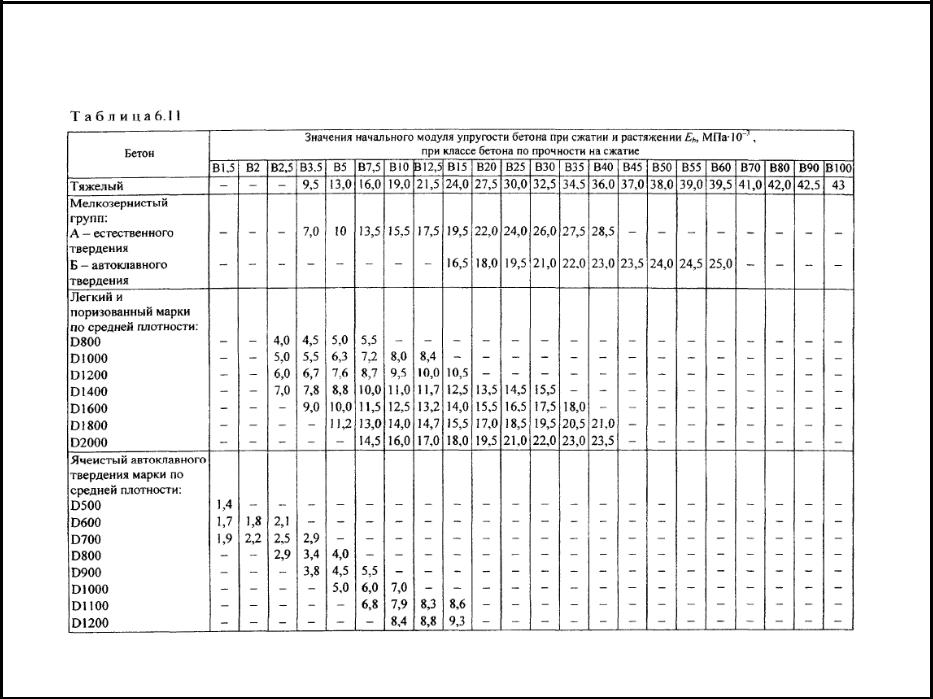

Величина этого показателя в первую очередь зависит от класса бетона – чем он выше, тем больше плотность и сжатие, благодаря которым материал лучше сопротивляется деформации при нагрузках. Модуль упругости бетона В25 находится в пределах 30 Мпа, а самый высокий показатель принадлежит бетону В60 и составляет 39,5 Мпа. Более подробно с этой величиной для каждого класса бетона можно ознакомиться в таблице:

Помимо класса бетона, модуль его упругости зависит и от других факторов:

• Типа заполнителя – из-за неоднородности бетонной смеси в ней возникает сложное напряженное состояние и жесткие частицы воспринимают на себя большую часть нагрузки. Поэтому наибольший показатель модуля будет у бетона, в состав которого входит заполнитель с крупной фракцией.
• Влажности – чем больше содержится водяного пара в окружающей среде, тем становится ниже начальный модуль упругости бетона В20 и других классов этого строительного материала.
• Температуры и ультрафиолетового воздействия – при больших температурных колебаниях, превышающих 20℃ и высокой интенсивности солнечной радиации, происходит линейное расширение материала. Это приводит к уменьшению упругости материала и росту деформации.
• Армирование конструкции – каркасы из древесины, композитов, металлической арматуры, помещенные внутрь бетона, усиливают его упругость и прочность на растяжение и сжатие при изгибе.
• Возраста – наибольшая твердость и упругость характерна для состава, только через 200-250 дней после заливки бетона.

Методы определения модуля упругости

• Разрушающего контроля путем механического испытания материала. Для этого используют специальные образцы квадратного или круглого сечения, которые высверливают или выпиливают из готовой бетонной конструкции. Чтобы определить модуль упругости на образцы фиксируют индикаторы и помещают под пресс, постепенно увеличивая нагрузку. Испытания проводят ступенчато с интервалом в 5 минут, доводя усилия до 50% от максимально допустимого значения. На втором этапе механического метода определения данного показателя на образцы воздействуют уже с постоянной скоростью. Данная методика дает наиболее точные результаты с минимальной погрешностью, но требует локального разрушения строительной конструкции.
• Неразрушающего контроля с применением ультразвукового оборудования. Для этого в бетоне в условиях повышенной влажности, с помощью специального оборудования сравнивают скорость распространения волн в готовой бетонной конструкции и опытных образцах с различной степенью водонасышенности. Данный метод позволяет изучить модуль упругости сохраняя целостность сооружения, но имеет погрешность, которая в зависимости от окружающей среды может составлять 15-75%.

На основе полученных результатов и показателя действующего усилия рассчитывают абсолютную деформацию бетона.

Для этого используется следующая формула: ∆l= σ×l0/EA

Автор статьи

Виктор Филонцев

Образование:
НИУ МСГУ, Кафедра Технологии вяжущих веществ и бетонов, 2003.

Опыт работы:
12 лет в сфере производства бетона.

Текущая деятельность:
независимые консультации в сфере строительства.

Подробнее

от чего зависит и как правильно произвести расчет

Любые растворы, которые имеют свойство затвердевать, в застывшем состоянии обладают некой плотностью. Бетон не является исключением. Плотность позволяет определить, для каких работ пригоден материал, поэтому при любом строительстве нужно учитывать все эксплуатационные характеристики, в том числе класс прочности и модуль упругости бетона. Именно от этих параметров будут зависеть качество и срок эксплуатации постройки.

Основное понятие

Важным параметром при выборе бетона является его упругость, которая показывает способность застывшей массы оставаться в целостности даже под воздействием деформации. Такие данные нужны проектировщикам для того, чтобы возводить прочные и долговечные конструкции.

Безусловно, главным достоинством материала является его твердость. Но из-за ползучести затвердевшая масса в процессе эксплуатации может деформироваться. Все это может происходить из-за воздействия нагрузки, если ее значение превысит допустимые нормы. Поэтому следует учитывать величину приложенной нагрузки и значение коэффициента ползучести, из-за которых структура затвердевшего изделия постепенно меняется.

Этапы изменения структуры

При строительстве необходимо учитывать деформацию от приложенной нагрузки. В процессе эксплуатации бетонная структура деформируется в два этапа:

1. Первый этап — краткосрочное изменение структуры. На этой стадии бетон сохраняет свою целостность и может восстанавливать исходное состояние. При этом во время растяжения, сжатия и изгибания возникает упругая деформация без необратимых разрушений.
2. Второй этап — разрушения необратимого типа, которые происходят в результате внезапной и сильной нагрузки. Во время пластичной деформации появляются трещины, вследствие которых начинается постепенное разрушение бетонных конструкций.

Помимо деформации от приложенной нагрузки существует такое понятие, как коэффициент упругости. Такой показатель просто необходим для людей, занимающихся расчетом прочности бетонных зданий.

Для застройщиков же такие расчеты проводить не нужно, так как главным ориентиром прочности является класс материала. И чем выше класс, тем больше увеличивается начальный модуль упругости бетона.

Виды раствора

Все подобные материалы подразделяются на несколько видов. Самое интересное заключается в том, что даже не все профессиональные строители знают, что существует несколько разновидностей бетона:

1. Тяжелые. Такой вид имеет маркировку М100, М150, М200 и т. д. В состав смеси входят плотные наполнители известняк и гранит. Тяжелый бетон является высокопрочным. Он быстро затвердевает, поэтому его главное предназначение — сборные железобетонные конструкции.
2. Легкие. В такой бетон при изготовлении добавляют легкие пористые наполнители, такие как керамзит, пемза, вспученный шлак и другие. Благодаря такому составу материал становится намного легче, поэтому его используют для возведения несущих стен и других ограждающих сооружений.

Легкие изделия бывают еще поризованные, крупнопористые и ячеистые. Отличаются они своим составом и сферой применения.

Факторы, влияющие на упругость

Чтобы понять, от чего зависит модуль упругости бетона В25, В20, В15 и других классов, нужно рассмотреть все причины. На эту величину влияет очень много факторов, но самыми распространенными являются:

1. Свойства наполнителя. Если изделие имеет низкую плотность, то и модуль упругости у него небольшой. При использовании тяжелых наполнителей упругость возрастает в несколько раз.
2. Классность. Чем выше класс, тем больше и упругость. Например, модуль упругости В30 равен 32,5, а у класса В10 он составляет всего лишь 19.
3. Продолжительность использования. Бетонные конструкции становятся крепче со временем, поэтому специалисты используют таблицы для таких целей.
4. Особенности производства. В процессе изготовления могут использоваться разные обработки бетона. Некоторые применяют высокую температуру и давление. Другие же проводят обработку при атмосферном давлении и дают строительному материалу затвердевать естественным путем. Все эти особенности изготовления напрямую влияют на показатель прочности и упругости.
5. Время нахождения под давлением и нагрузкой. Для расчета используются специальные таблицы, из которых берется значение и умножается на корректирующий коэффициент.
6. Влажность воздуха. Температура и влажность также влияют на значение упругости.
7. Арматура. Использование стальной арматуры помогает противостоять различным нагрузкам и сопротивляться деформациям. Необходимые значения находятся в нормативных документах.

Хоть и многие факторы влияют на упругость материала, все же бетонные изделия нельзя назвать ненадежными и недолговечными. При качественном производстве и правильных расчетах конструкции прослужат долгое время.

Начальный модуль

Коэффициент напрямую зависит от температурных условий. Он остается неизменным до определенного порога температуры, который у каждого класса свой. Например, материалы, имеющие температуру плавления 300 ⁰C, при превышении порога могут потерять частично свою устойчивость к деформации. Хотя бетон и не относится к материалам, которые плавятся, но при воздействии высокой температуры нарушается структура массива.

Существуют таблицы, в которых в соответствии со всеми установленными правилами указаны нужные значения. С их помощью можно определить начальный модуль упругости бетона В20, В25, В30 и других классов. Зная классность материала, его плотность и технологию производства, можно легко узнать этот параметр. Для этого для расчетов используются необходимые коэффициенты упругости, плотности и модуль деформации бетона В30, В15 и т. д.

Помимо этого, модуль упругости определяется во время исследований на пробах по бетону. Такой параметр принято обозначать буквой Е. В профессиональных кругах у него есть второе название — модуль Юнга бетона.
