Многоскатная крыша стропильная система: преимущества, недостатки, стропильная система, схемы

Содержание

преимущества, недостатки, стропильная система, схемы

Многощипцовая крыша представляет собой технически сложную конструкцию, состоящую из отдельных, но взаимосвязанных между собой скатов. Врезающиеся друг в друга, они образуют такие конструктивные элементы, как ендовы. Особенностью конструкции является наличие большого количества щипцов. Именно поэтому крыша получила такое название.

Что же такое щипец? Это верхняя часть стены, которая ограничивается несколькими скатами. При отделении карнизами от остальной стены, образуется фронтон.

Многощипцовая крыша стропильная: преимущества и недостатки

К достоинствам конструкции можно отнести:

  • презентабельный внешний вид за счет комбинации скатов различных размеров и уклонов;
  • высокие прочностные и несущие способности;
  • простоту в эксплуатации и обслуживании;
  • рациональное использование свободного пространства, оборудование жилого помещения на чердаке;
  • возможность установки в домах разной формы и разной высоты.

К недостаткам многощипцовой крыши можно отнести:

  • сложность монтажа;
  • большое количество отходов значительно увеличивающих стоимость работ.
  • внушительный вес конструкции, требующий усиление фундамента.

Стропильная система многощипцовой крыши, схемы

Создание стропильной системы многощипцовой крыши — важный этап, определяющий успех строительного процесса. Работы осложняются множественными пересечениями плоскостей, что требует правильного монтажа, который под силу лишь профессионалам. Только при грамотно произведенных расчетах, составленных заранее схемах, можно быть уверенным в том, что стропильная система многощипцовой крыши будет прочной и устойчивой.

Каждый проект жилого строения требует индивидуального подхода, учета особенностей конструкции, формы, характера использования подкровельного пространства, климатических условий региона. Поэтому, схема многощипцовой крыши

типовой быть не может. В идеале, всеми необходимыми расчетами должен заниматься специалист, так как данный процесс подразумевает множество подводных камней, о которых новичок может не знать. Наиболее уязвимым местом конструкции считают ендовы, требующие тщательной гидроизоляции.

Своими руками справиться с монтажом многощипцовой крыши довольно сложно. Для начала следует ознакомиться с устройством кровли данного вида, воспользоваться схемами, разработанными профессионалами.

Схемы многощипцовых крыш: фото

Многощипцовая крыша: стропильная система — схемы и чертежиСтройкод

Среди всего разнообразия кровельных конструкций многощипцовая крыша является наиболее сложной, трудозатратной и экономически невыгодной. Однако эти недостатки с лихвой окупаются неповторимым внешним видом со множеством щипцов, фронтонов и разжелобков.

Строительство данной конструкции в обязательном порядке подразумевает процесс долгого и тщательного конструирования, во время которого выстраивается многощипцовая крыша и ее стропильная система, просчитываются размеры всех элементов конструкции. Рассмотрим этот процесс подробнее.

Достоинства и недостатки

Многощипцовая крыша является одной из наиболее спорных кровельных конструкций, так как ее плюсы и минусы уравновешивают друг и друга и окончательное решение в пользу строительства такой крыши, как правило, принимается исходя из личных эстетических предпочтений хозяина дома.

Рассмотрим основные преимущества, которые дает многощипцовая крыша:

  • Традиционно подобная кровля возводилась на квадратных домах таким образом, чтобы избежать карнизных свесов. Но использование этой кровли возможно и даже необходимо и в случае, когда форма дома сложна из-за множества пристроенных к нему помещений. Она может полностью преобразить внешний вид такого далекого от идеала здания;
  • Стропильная система многощипцовой крыши отличается повышенной прочностью и устойчивостью, естественно, если произведен грамотный расчет и монтаж конструкции;
  • Возведение такой кровли позволяет задействовать помещение под крышей под жилую мансарду и благодаря возможности вывода различных окон на разные стороны обеспечить прекрасное дневное освещение.

Перейдем к недостаткам конструкции:

  • Данный вид кровли не может похвастаться экономичностью. Устройство стропильной системы сложно и предполагает большое количество отходов древесины и материалов из кровельного пирога;
  • Из-за большого количества примыканий скатов такая кровля находится в зоне риска по протечкам.

Конструкция и виды

В основе лежит такой элемент, как щипец – это треугольная часть стены, которая в отличие от фронтона не отделена карнизом. То есть простой формой многощипцовой крыши является соединение двух двускатных кровель под прямым углом над квадратным зданием. Если смотреть сверху, то подобное сооружение будет иметь крестообразный вид.

В зависимости от самого строения, его формы, размеров и желания создания под крышей жилых комнат конструкция может значительно отличаться от описанной выше классической формы. Общим останется набор кровельных элементов. Среди них особое внимание следует уделить двум:

  • Ендова, которая представляет внутренний угол между двумя скатами. Ендова должна быть особо качественно изолирована и укреплена, так как в ней скапливается наибольшее количество снега и мусора, а также по ней стекает максимальное количество воды во время дождей.
  • Ребра крыши представляют наружные углы соединения скатов, это, к примеру, конек и точка соединения нескольких скатов на вершине крыши.

Виды многощипцовых кровель настолько многообразны, что не поддаются какой-либо систематизации. Количество элементов, задействованных при устройстве данной кровли, позволяет дать волю фантазии и применить в виде элементов практически все известные кровельные конструкции.

Расчет стропильной системы

Стропильная система сложной многощипцовой крыши и ее схема в идеале должны выполняться профессионалами, так как здесь подразумевается достаточно сложный расчет и монтаж со множеством подводных камней. Но если у вас есть начальный опыт возведения крыш и вы не планируете слишком вычурную крышу, то сделать чертеж подобной кровли вполне можно собственными силами.

Привести точный алгоритм расчета многощипцовой кровли невозможно, так как сам тип конструкции подразумевает большие различия в стропильной системе в зависимости от внешнего вида крыши. Приведем основные моменты, на которые важно обратить внимание при проектировании:

  • Необходимо выполнить план-схему желаемой кровли, отобразив точные размеры здания. На этом этапе необходимо определиться с такими взаимосвязанными параметрами, как уклон скатов и высота крыши. Угол наклона скатов такой кровли, как правило, крутой. В противном случае будет проблематично использовать подкровельное пространство для создания жилой комнаты;
  • Стропильная система должна выстраиваться на основании ряда данных, в числе которых снеговая нагрузка региона и вес кровельного покрытия. Многощипцовые конструкции дают большое количество отходов, потому рекомендуем присмотреться к мягкой черепице;
  • Тип стропильной системы зависит от наличия опоры внутри здания. Важно тщательно рассчитать местоположение и нагрузку на все поддерживающие элементы, типа затяжки, упоры, прогоны и т. д., чтобы не прогадать с их размерами;
  • В зависимости от конфигурации крыши будут использоваться разные типы стропил: обычные или диагональные (для вальмовых конструкций).

Общий вид стропильной системы и кровельного пирога

Стропила и кровельный пирог многощипцовой крыши в принципе повторяют основные моменты этих конструкций для других типов кровель. Поэтому остановимся на важных моментах, учитывать которые необходимо еще на этапе планирования кровли:

  • Мауэрлат подвержен большим нагрузкам и для него целесообразно выбрать брус сечением 150*150 мм. Его крепление удобнее производить на анкеры, заложенные в стены еще в процессе их возведения;
  • Стропила могут крепиться к мауэрлату тремя основными способами: запил, скобы или уголки. В верхней части соединение стропил производится коньковым брусом;
  • Укрепляющими элементами для стропил в разных решениях многощипцовых крыш будут разные элементы. В случае основы в виде вальмовой кровли будут монтироваться диагональные стропила, которые обязательно изготавливаются сдвоенными и укрепляются нарожниками.
    Укрепление стропильных ферм возможно подкосами или ригелями. В здании большого размера удобно использовать для затяжек стропильных ферм потолочные балки;
  • Особого внимания требует монтаж ендовы. В этих местах выполняется сплошная обрешетка и укладывается два слоя гидроизоляции. На гидроизоляционный слой монтируется планка ендовы. Если элемент требует стыковки, то монтаж производится снизу вверх, чтобы верхняя планка перекрывала нижнюю и вода не могла затекать под нее;
  • Устройство обрешетки и утепление данной кровли в общих чертах повторяет данные этапы для любой другой кровли.

Подведем итоги

Многощипцовая крыша представляет собой технически сложную конструкцию, для грамотного возведения которой особенно важен точный расчет и знание нюансов монтажа.

Подобные кровли прекрасно смотрятся как на квадратных или прямоугольных зданиях, позволяя им приобрести более интересный внешний вид, так и на домах сложной формы, когда она является единственно возможным вариантом обустройства кровли.

Важно помнить, что любое усложнение кровельной конструкции не лучшим образом сказывается на стоимости и прочности крыши. Любой элемент кровли должен, в первую очередь, нести практическую пользу, а не быть возведенным в угоду вкусу.

Монтаж многощипцовой крыши своими руками – схема и элементы

Возводя собственный дом, люди заботятся не только о функциональности и практичности конструктивных решений, но об эстетической стороне вопроса, поэтому устройство кровли часто выливается в сложный и дорогостоящий процесс из-за сложности ее формы. Многощипцовая крыша – одна из наиболее сложная и трудозатратная разновидность кровельных конструкций, которая тем не менее часто используется в строительстве частных домов, благодаря оригинальному внешнему виду. Однако, каждый опытный мастер знает, сколько трудностей таит в себе монтаж такой кровли, поэтому своими руками возвести ее достаточно сложно.

Содержание статьи

Особенности

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких сопряженных крыш, потому она имеет больше двух фронтонов и более двух скатов.

Дом с такой кровлей напоминает сказочный терем или дворец. Несмотря на сложный монтаж и большое количество ресурсов, затрачиваемых на устройство, такое конструктивное решение достаточно часто используется в частном домостроении из-за высокой декоративности. Возведение многощипцовой кровли выполняется в следующих случаях:

  1. Изначально. Тогда при создании проекта выполняется точный расчет нагрузок на кровлю, создается схема стропильного каркаса, а затем происходит непосредственно монтаж.
  2. При реконструкции сооружения. Дом часто растет вместе со своими хозяевами, по мере нужды дополняясь необходимой жилой площадью. Чтобы «подружить» кровлю основного сооружения и пристройки, выполняется монтаж многощипцовой конструкции крыши.
  3. При организации вертикального освещения мансарды. Устройство многощипцовой кровли выполняют, чтобы отказаться от дорогостоящих мансардных окон в пользу более доступных обычных.
  4. При строительстве зданий сложной планировки. Если дом имеет множество комнат или сложную форму, то многощипцовая конструкция позволяет более эстетично перекрыть их.

Обратите внимание! Крыша, состоящая из 2-3 щипцов весит больше обычной поэтому перед началом сборки конструкции выполняется точный расчет ее веса. На основе тих вычислений определяют нагрузку, которая ляжет на фундамент сооружения, и выдержит ли он такой вес.

Устройство

Многощипцовая крыша мало чем отличается от обычной, ее кровельный пирог также состоит из стропильного каркаса, финишного покрытия, утеплителя и гидроизоляции. Однако, из-за необычной формы в конструкции появляются дополнительные элементы, увеличивающие сложность монтажа. Кровельная конструкция такого типа состоит из следующих частей:

  • Мауэрлата. Мауэрлатным брусом называют элемент стропильного каркаса кровли, который укладывается на верхний пояс несущих стен, куда опираются скаты. Его функции – распределение нагрузки от веса конструкции, смягчение давления, предотвращение опрокидывания стропил.
  • Стропила. Стропильные ноги располагаются попарно вдоль конька кровли, формируя плоскости ската. Они располагаются под углом, благодаря чему формируется уклон крыши.
  • Ендова. Ендовой называется внутренний угол, образованный в месте соединения соседних скатов.
  • Ребро. Наружный угол, образованный сопрягающимися скатами, называют ребром. Конек – частный случай ребра кровли.
  • Обрешетка. Сплошное или разреженное основание из досок или фанеры называют обрешеткой, на нее крепится кровельное покрытие.

Устройство многощипцовой кровли

Элементы многощипцовой крыши

Опытные кровельщики отмечают, что некоторые элементы стропильного каркаса многощипцовой крыши нуждаются в дополнительном усилении и гидроизоляции. В частности, ендовы и ребра из-за особенностей строения испытывают повышенную нагрузку, а также часто становятся причиной протечек.

Достоинства

Устройство многощипцовой кровли отличается повышенной сложностью, однако, ее монтаж может принести пользу, если правильно выполнить расчет и определить уклон скатов. Такая конструкция обходится дороже, чем другие виды крыш, но ее оригинальный внешний вид сторицей окупают затраты. Достоинствами многощипцовых крыш считают:

  • Экономия пространства. Конструкция многощипцового типа позволяет более рационально, чем другие виды крыш, использовать подкровельное пространство для организации мансарды.
  • Возможность использования вертикально освещения на мансарде. Если дом оборудуют мансардой, то чаще всего приходится устанавливать мансардные окна, которые стоят дорого, но дают мало света. Вертикальное освещение, монтируемое на дополнительных щипцах, с успехом решают эту проблему.
  • Улучшенный отток воды и сход снега. Крутые скаты позволяет снегу и воде самотёком соскальзывать с крыши, облегчая ее обслуживание.
  • Эффектный внешний вид. Дом с многощипцовой кровлей выгодно отличается от однотипных «соседей», с помощью этого архитектурного элемента он обретает индивидуальность.

Учтите, многощипцовая крыша, если правильно выполнить расчет и монтаж, выдерживает интенсивные весовые, ветровые и снеговые нагрузки. Однако, множество дополнительных элементов приводит к тому, что весит она больше, чем остальные виды кровли.

Каркас многощипцовой кровли

Узлы кровли

Недостатки

Многощипцовая крыша своими руками возводится редко, так как даже на этапе проектирования она требует особых знаний и определенного опыта. Если другие виды кровли можно сделать по типовым схемам и проектам, то она требует индивидуального подхода. Недостатками многощипцовой кровли считают:

  1. Большое количество отходов. Устройство, форма крыши со сложной конструкцией вынуждает обрезать пиломатериалы и кровельное покрытие в процессе монтажа, из-за чего остаётся много отходов.
  2. Увеличение расхода материалов. Устройство такой кровли требует большего количества материалов, чем другие виды крыш, поэтому обходится дороже.
  3. Сложность создания проекта и монтажа. Если дом строится своими руками, лучше сделать более простую форму кровли, так как многощипцовой тип рассчитать и возвести самостоятельно слишком сложно.

Важно! Главным недостатком многощипцовых конструкций опытные кровельщики считают сложную форму, в ендовах которой скапливается вода и снег, приводя к увеличению нагрузки на стропильный каркас, а в последствии к протечкам.

Распределение нагрузку на ендовы

Схема сопряжение скатов

Видео-инструкция

Многощипцовая крыша: устройство стропильной системы, особенности

Многощипцовая крыша, при всей сложности расчёта и монтажа, особенно популярна в нашей стране. Её сложный, геометрически совершенный вид вызывает стойкие ассоциации с деревянным зодчеством: высокими теремами, изукрашенными резьбой наличниками и ставнями. Хотя простые формы крыш дешевле и более удобны в эксплуатации, грамотно спроектированная многощипцовая кровля открывает широкие возможности для оригинальных архитектурных решений и использования внутреннего пространства.

Плюсы и минусы многощипцовой крыши

Достоинства многоскатной крыши многочисленны и очевидны:

  • возможность рационального использования внутреннего объёма;
  • перекрытие сложных в плане зданий;
  • привлекательный внешний вид;
  • многообразие архитектурных решений;
  • большой угол наклона позволяет эффективно отводить воду;
  • не накапливается толстый слой снега;
  • одинаково хорошо подходит для домов из камня и дерева.

Многощипцовая крыша отличается большим разнообразием вариантов

При этом сложность конструкции определяет её недостатки:

  • необходимость грамотного проектирования, большая чувствительность к правильности монтажа;
  • подходит не всякий вид кровельного покрытия;
  • высокая материалоёмкость из-за большой площади скатов;
  • потребность в разветвлённой водосточной системе;
  • высокая стоимость за счёт применения многочисленных доборных элементов.

Особенности конструкции и устройства многощипцовой крыши

Щипец — это архитектурный термин, обозначающий верхнюю часть здания, ограниченную двумя скатами. Самым простым вариантом щипцовой крыши является двускатная. Более сложные формы многощипцовых конструкций образуются в результате пересечений скатов.

Несущие элементы скатной крыши — стропила, которые передают вес и эксплуатационные нагрузки на стены здания

Двускатная крыша

Исторически сложилось так, что двускатная крыша — самая популярная завершающая конструкция индивидуальных жилых домов. Её достоинства:

  • значительный угол наклона, позволяющий организовать эффективный отвод воды;
  • простота монтажа, рациональная схема распределения нагрузок;
  • проработанные схемы узлов соединения элементов;
  • простота обслуживания благодаря оптимальному устройству;
  • срок службы ограничивается только долговечностью кровельного покрытия;
  • лёгкость ремонта и реконструкции;
  • значительный внутренний объем позволяет устраивать мансарды и эксплуатируемые чердачные помещения;
  • наибольшая эффективность вентиляции через торцевые стены.

Применение двускатной крыши позволяет устраивать террасы и балконы в торцах здания, а также предусматривать значительные свесы для защиты стен здания от осадков

Несущий каркас двускатной крыши может быть выполнен с применением двух типов несущих элементов: стропил и стропильных ферм. Первый вариант более распространённый, второй применяется при больших площадях основания крыши, значительных пролётах и эксплуатационных нагрузках.

Виды стропильных систем двускатной крыши

Стропила могут проектироваться:

  1. Висячими. Это означает, что в точке соединения они не имеют опоры, передающей нагрузку на несущие конструкции здания.
  2. Наслонными. Такие стропила имеют дополнительную опору в виде прогона, который, в свою очередь, устанавливается на вертикальных стойках.

Для того, чтобы стропильная система правильно воспринимала горизонтальные рапирающие нагрузки, висячие стропила соединяют затяжкой или ригелем, а наслонные — схваткой

Наслонные стропильные системы более надёжны, предназначены для тяжёлых кровель и значительных снеговых нагрузок. Висячие стропила применяют для того, чтобы организовать мансардное помещение или эксплуатируемый чердак.

Типы стропильных ферм двускатной крыши

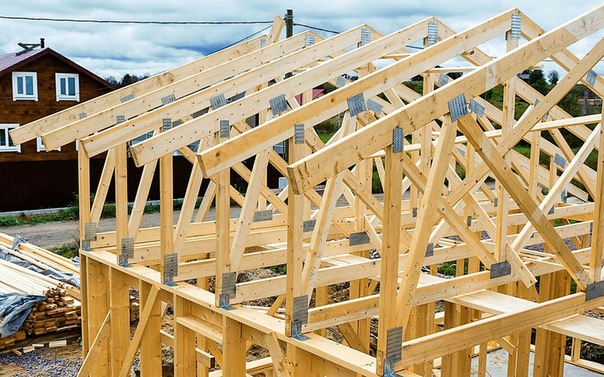

Ферма (с лат. firmus — прочный) — строительная конструкция, которая позволяет за счёт применения прямых элементов, соединённых шарнирными узлами, исключить изгибающие нагрузки.

Устройство ферм снижает вес несущего каркаса крыши, увеличивает допустимые пролёты, уменьшает расход материалов. Кроме того, стропильные фермы могут быть собраны на земле и уже потом подняты наверх, что увеличивает точность сборки и упрощает монтаж.

Фермы используют для того, чтобы перекрыть большой безопорный пролет

Готовые к установке стропильные фермы можно заказать на заводе, это гарантирует качество изготовления и стабильность геометрии. Выполненные из древесины высшего сорта конструкции можно с успехом использовать для зданий без верхнего перекрытия, утепляя только верхнюю плоскость крыши, так как открытые элементы стропильных ферм весьма декоративны и популярны в стилях лофт или рустик.

Чтобы организовать во внутреннем объёме крыши дополнительный этаж — мансарду, нужно применять фермы с прямыми видами решётки, оставляющие в середине конструкции просвет. Угол наклона такой крыши должен быть соответственно увеличен.

Для устройства мансардного этажа используют специальные мансардные типы ферм

Четырёхскатная крыша

Одной из самых распространённых форм многощипцовой крыши является четырёхскатная.

Четыре ската разнообразят архитектурное решение зданий и увеличивают подкровельное пространство

Этот вариант образуется в результате пересечения двух двускатных крыш. Пространственная компоновка такой конструкции включает ендову (разжелобок) — внутренний угол.

Именно этот элемент стропильной системы является причиной технологической сложности многощипцовой крыши, усложняет расчёт и установку кровельных деталей. Обеспечивая основной водоотвод с поверхности кровли, ендова должна быть выполнена на высоком уровне, поскольку ошибки при строительстве могут обернуться протечками и нарушениями целостности покрытия.

Простые виды стропильных систем четырёхскатной крыши могут быть реализованы практически без применения дополнительных металлических деталей

Частным случаем четырёхскатной крыши является вариант с устройством слуховых окон. Здание при этом может быть квадратным или прямоугольным в плане, изменяется только форма кровли.

Слуховые окна помогают более рационально организовать мансардное помещение или улучшить освещение и вентиляцию чердака

Другие виды многощипцовых крыш

Кроме самых простых симметричных вариантов, многощипцовые крыши позволяют комбинировать типы, например, применять вальмовые и шатровые окончания, образовывать различные виды пересечений скатов, каждый из которых может включать слуховые окна.

Нестандартная конструкция слуховых окон и изменение угла наклона скатов образуют оригинальные архитектурные формы

Особенно часто различные комбинации вальмовой многощипцовой крыши используют для одноэтажных зданий большой площади, так как рациональная организация пространства требует сложной угловой планировки, а водоотведение с протяжённой кровли проще организовывать с применением ендов.

Угловая планировка одноэтажного здания может быть основанием для применения многощипцовой вальмовой крыши со слуховыми окнами

Здания, имеющие в плане вид буквы П, Г или Т могут быть спроектированы только с использованием многощипцовой крыши. Вальмовые скаты являются популярным решением, так как позволяют избавиться от фронтонов.

Вальмовая многощипцовая крыша применяется для зданий сложной формы с неэксплуатируемым чердаком

Для деревянных многоэтажных домов часто используются мансардные многощипцовые крыши сложной формы со слуховыми окнами.

Многоскатные крыши с большим углом наклона позволяют устроить несколько уровней мансарды внутри подкровельного пространства

Стропильная система многощипцовой крыши

Главная особенность стропильной конструкции многоскатной крыши — внутренние рёбра пересечения скатов, ендовы. В зависимости от того, под каким углом примыкают друг к другу скаты, проектируются узлы соединения элементов стропильной конструкции.

Стропильные системы симметричных многощипцовых крыш проще изготавливать с наслонными стропилами

Установка ендовы и примыкание к ней стропил не представляют значительной сложности при условии использования современного деревообрабатывающего инструмента и предварительного расчёта крыши.

Видео: монтаж стропильной конструкции с ендовой

Узлы примыкания двух частей крыши могут быть в простейшем случае реализованы с помощью только деревянных элементов и точной подгонки углов.

В стропильной системе многощипцовой крыши для образования внутреннего угла примыкания скатов используют накосные стропила ендовы и укороченные стропильные балки — нарожники

Для более сложных вариантов крыш, перекрывающих большие площади и несущих значительные эксплуатационные нагрузки, применяют металлические уголки и пластины. Обязательно выполнять расчёты несущей способности таких конструкций и разрабатывать детальные планы раскладки стропил, прогонов и других несущих элементов.

Грамотно выполненый проект многощипцовой кровли — залог прочности конструкции и долгого срока службы

Выбор кровельного покрытия для многощипцовой крыши

Так как в конструкции многощипцовой крыши имеются внутренние рёбра, многочисленные примыкания и пересечения скатов друг с другом, кровельное покрытие должно отвечать следующим требованиям:

  • быть лёгким в монтаже и обработке, без проблем нарезаться под произвольными углами;
  • комплектоваться большим количеством доборных элементов;
  • позволять устраивать сложную систему водостока;
  • быть предназначенным для монтажа на крышах с большим углом наклона.

Правильная конструкция крыши требует применения разнообразных доборных элементов

Исходя из этих критериев, можно заключить, что шифер, ондулин, профнастил малопригодны в качестве покрытия для многощипцовых крыш. Размеры распространённых шиферных листов — 0,98х1,5 и 1,13х1,5 м, ондулина — 0,95х2 м, профнастила 1,15х6 м. Их достоинство — значительная площадь покрытия, которое максимально проявляется в устройстве кровли с небольшим уклоном и простой геометрией. В случае сложной конструкции с пересечениями скатов возникает необходимость в подрезке, и здесь достоинства оборачиваются недостатком: возникает много отходов, усложняется подгонка. А также эти кровельные материалы характеризуются большой высотой профиля и повышенным значением перехлёста листов, что в некоторых случаях делает невозможным правильный монтаж доборов и водостока.

Исключение — простая двускатная крыша, в которой нет внутренних углов и слуховых окон. Из доборных элементов понадобится только конёк, обрамление вентиляции и водосточные жёлоба. Подрезка в таком случае будет минимальной, расход материала не увеличится.

В случае сложной многоскатной крыши предпочтение следует отдать штучным материалам: керамической, цементно-песчаной и сланцевой черепице. Небольшой размер позволяет рационально заполнять самые сложные формы с минимальным отходом на подрезку. Большое количество доборных элементов даёт возможность выполнить примыкания и пересечения элементов кровли с надёжной гидроизоляцией и водоотведением.

Керамическая черепица позволяет максимально рационально и технологично устраивать кровлю для сложных вариантов многощипцовых крыш

Металлочерепица и мягкая битумная плитка тоже могут рассматриваться в качестве кровельного материала при условии соблюдения всех технологических нюансов. Для металлочерепицы критичным является правильное выполнение узла ендовы. Для этого обязательны:

  • усиление обрешётки в месте монтажа ендовы, оптимально выполнить её сплошной;
  • применение нескольких слоёв гидроизоляции поверх обрешётки;
  • монтаж внутренней части ендовы;
  • герметизация стыков кровельного материала силиконом;
  • монтаж внешней части ендовы.

Битумная мягкая черепица требует сплошной обрешётки из листового материала по всей площади кровли и подкровельной вентиляции. Во внутренних углах обязательно применяют дополнительную гидроизоляцию — ендовый ковёр.

Особенности покрытия крыши кровельными материалами

Сложность геометрии многощипцовых кровель требует тщательной подгонки и подрезки кровельного материала и доборных элементов для точного соединения их между собой. Однако, при наличии детального проекта, можно смонтировать кровельное покрытие своими руками. Разумеется, эта работа требует точности, аккуратности и соблюдения рекомендованной производителем технологии укладки.

Металлочерепица монтируется с помощью специальных саморезов с покрытием для защиты от коррозии. Расчёт количества основного материала и доборных элементов проще произвести в специализированной программе, так как сложная геометрия крыши требует многочисленных подрезок.

Раскладка листов металлочерепицы на скатах сложной формы образует значительное количество отходов из-за подрезки

Особое внимание следует уделить правильности установки ендовых элементов, коньков и мест примыкания к вертикальным конструкциям, так как от этого зависит надёжность гидроизоляции кровли.

Видео: монтаж ендовы в составе кровли из металлочерепицы

Для домов, этажность которых превышает два, особенно со сложной геометрии крыши, крайне желательна установка системы водоотвода с кровли.

Штучные керамические, цементно-песчаные и полимерные покрытия изначально предназначены для монтажа на крыши сложной геометрии. Они удобны в работе из-за небольших размеров. Единственный их недостаток — достаточно большой вес. Поэтому кровельная обрешётка должна быть усиленной, а при непосредственной установке необходимо равномерно распределять подготовленные стопки черепицы по всей поверхности ската, чтобы не перегрузить конструкцию.

При монтаже керамической черепицы важно рассчитать необходимое количество материала и подготовить его к укладке, равномерно распределив по поверхности кровли

Укладывать мягкую битумную черепицу на сложную крышу проще всего из-за её малого веса, гибкости и лёгкости в обработке. Однако она требует обязательной подготовки кровли: устройства сплошного основания из OSB или влагостойкой фанеры, монтажа подкладочного гидроизоляционного ковра, дополнительно усиленного в местах перегиба скатов (коньках и ендовах).

Под мягкую черепицу нужно обустраивать сплошное основание

Варианты и способы отделки многощипцовой крыши изнутри

В зависимости от того, как планируется использовать подкровельное пространство, выбирается способ отделки.

Если чердак неэксплуатируемый или технический, достаточно просто обшить его строительной плитой OSB по нижней поверхности стропил.

Кровля жилого помещения должна быть утеплена. Для этого теплоизоляционный материал монтируется между стропилами с помощью контрбруса, который устанавливается перпендикулярно стропилам. Иногда его устанавливают и параллельно, со смещением в межстропильный промежуток. Со стороны помещения утеплитель закрывается пароизоляционной мембраной. И только после неё можно монтировать лицевую отделку. Выбранный материал можно крепить к контрбрусу или применить дополнительную рейку или металлический профиль.

Монтаж финишного покрытия по рейке позволяет обеспечить дополнительный вентзазор для лучшей вентиляции утеплителя

Для мансард или одноэтажных домов без чердачного перекрытия в стиле лофт может применяться частично открытая снизу стропильная система.

При этом кровля утепляется и зашивается, а части деревянных стропильных ферм, выступающих в помещение, покрываются декоративной пропиткой или краской.

Деревянные фермы могут быть использованы в интерьере как самостоятельный декоративный элемент

Популярным видом отделки является обшивка деревом — вагонкой, строганой доской. Используется в интерьерах стилей кантри и рустик. Деревянные отделочные материалы нашиваются на контробрешётку по стропилам, что позволяет всем частям конструкции крыши хорошо вентилироваться. Такая обшивка дополнительно увеличивает жёсткость конструкции и улучшает её теплоизоляционные свойства.

Обшивка деревом подчёркивает сложные ломаные формы крыши

Наконец, мансардное помещение можно обшить магнезитовой плитой или гипсокартоном, после чего покрасить в любой цвет. Для этого поперёк стропил после монтажа утеплителя и пароизоляции нашиваются металлические профили, на который прикручивается выбранный листовой материал.

Однотонная краска светлых тонов зрительно расширяет пространство мансарды

Варианты проектов домов с многощипцовой крышей

Так как вариантов комбинаций видов крыш в составе многощипцовой существует огромное количество и фантазия архитектора ограничена только технологическими тонкостями выбранного кровельного материала и финансовыми возможностями заказчика, проекты зданий разнообразны и многочисленны.

Фотогалерея: проекты зданий с многощипцовыми крышами

Лучше понять, какие архитектурные возможности предоставляет многоскатная крыша, позволяют проекты зданий. Например, с помощью четырёхскатной крыши можно устроить второй свет в гостиной одноэтажного дома.

Гостиная этого дома имеет большую высоту потолка и площадь остекления

Здание в плане крестообразное, по коротким сторонам расположены крытые веранды, а центральное пересечение скатов делает гостиную в два раза выше, чем остальные помещения и добавляет света. Приватная и общественная зоны получаются рационально разделёнными. Вторую часть одноэтажного здания занимает гараж с техническими помещениями.

Оригинальное архитектурное решение разнообразит объёмную планировку одноэтажного коттеджа

Удобно использовать многоскатную крышу с большим углом наклона для устройства мансардных помещений. Это позволяет добиться экономии материалов за счёт отсутствия чердачного перекрытия, а также создать привлекательный экстерьер здания.

Высокая многощипцовая крыша гармонично смотрится на Т-образных зданиях небольшой площади

Первый этаж больше мансардного по площади и является общественной зоной: здесь располагаются гостиная, столовая, кухня и только одна спальня. Гостиная имеет второй свет.

В планировке первого этажа рационально используется небольшая площадь дома

На мансардном этаже две небольшие спальни и ещё один санузел. Пространство под скатами используется для больших встроенных шкафов.

Часть мансардного этажа занимает второй свет гостиной

Многощипцовая крыша — прекрасный вариант для частного застройщика. Она позволяет рационально использовать внутренний объём, имеет множество вариантов конструкции. При правильном монтаже каркаса и кровельного покрытия такая крыша прослужит долгие годы. В то же время её привлекательный внешний вид как снаружи, так и изнутри позволяет разрабатывать экстерьеры и интерьеры зданий с высокими декоративными и эксплуатационными характеристиками.

Оцените статью:

[Голосов: 0 Среднее: 0]

Стропильная система многощипцовой крыши схема

Далее следует установить коньковый прогон. Чаще всего многощипцовая крыша над основным зданием устанавливается наслонным способом. Поэтому без конькового прогона вам не обойтись. Над пристройкой чаще всего используется висячая стропильная система. В этом случае коньковый прогон не используется.

Особое внимание стоит уделять участку многощипцовой крыше, где будет располагаться ендова. Сама стропильная система в этом месте должна быть обязательно усилена подпорками. Кроме того, следует произвести тщательную гидроизоляцию и качественно уложить кровельный материал. Все это необходимо потому, что именно этот участок подвергается наибольшим нагрузкам, особенно в зимнее время.

Стропильная система многощипцовой крыши своими руками —

В случае если коробка дома имеет не несложную прямоугольную форму, а выполняется в виде сложной фигуры с пристройками, верандами либо слуховыми окнами, ее нереально перекрыть простой кровлей. В этом случаем реализовывают монтаж многощипцовой крыши. Особенность данной несомненно прекрасной и практичной конструкции в том, что она состоит не из двух фронтонов, как простая, а из 3 либо более. Стропильная система многощипцовой крыши отличается от стандартной, но, при должном уровне профессионализма она может возводится своими руками.

преимущества и Устройство многощипцовой крыши

Многощипцовой кровлей именуют сложную кровельную конструкцию, складывающуюся из отдельных, но сопряженных и взаимосвязанных скатов. В отличии от простой она имеет не 2 фронтона, а 3 либо больше. Крыша с тремя щипцами именуется трехщипцовой, с четырьмя – соответственно, четырехщипцовой. Монтаж кровли для того чтобы владеет высокой степенью сложности, но затраты труда, финансов и времени с лихвой окупает уникальный и органичный внешний вид этого архитектурного элемента. Преимуществами многощипцовой крыши умелые кровельные мастера считают:

  • Большая прочность и несущая свойство. Громадная снеговая нагрузка, механические повреждения либо сильные порывы ветра не страшны скатам многощипцовой кровли, поскольку ее стропильный каркас рассчитывается с учетом интенсивных нагрузок.
  • эксплуатации и Простота обслуживания. На крутоуклонных скатах кровель с несколькими щипцами не задерживается мусор, мусор и дождевая вода, исходя из этого чистить и ремонтировать их приходится реже.
  • Возможность оборудования в подкровельном пространстве жилого помещения. Монтаж многощипцовой кровли разрешает более действенно и рационально применять свободное место.
  • Привлекательный внешний вид. Если сравнивать с простыми двухскатными конструкциями, многощипцовые выглядят более презентабельно и закончено, обогащая архитектурный план сооружения.

Обратите внимание! Монтаж многощипцовой кровли сопряжен с некоторыми трудностями. Высокая сложность стропильного каркаса затрудняет процесс строительства своими руками. Большое количество отходов ведет к повышению цены работ. Наконец, громадный вес конструкции требует усиления фундамента.

Состав стропильного каркаса

Стропильный каркас многощипцовой крыши отличается повышенной сложностью, исходя из этого его строительство лучше доверить опытным мастерам либо хотя бы изучить особенности конструкции по детальным видео-руководствам. Он складывается из отдельных сопряженных скатов, каковые соединятся между собой, образуя внутренние и внешние углы. В состав стропильной системы многощипцовой кровельной конструкции входит:

  1. Мауэрлат. Мауэрлатом именуется обычный элемент стропильного каркаса кровли любой сложности, который смягчает давление стропил на несущие стенки, и равномерно распределяет их вес между опорами.
  2. Стропильные ноги. Стропила либо стропильные ноги устанавливают попарно на протяжении конькового прогона. Они несут на себе тяжесть кровельного покрытия, и придают скатам уклон и форму.
  3. Стойки. Вертикальные опоры, поддерживающие коньковый прогон либо стропила, именуют стойками. Их монтаж делают на лежень либо затяжку.
  4. Подкосы. Элементы, каковые подпирают стропильные ноги, именуют подкосами. Они находятся под углом к стропилам, придавая каркасу жесткость.
  5. Ендовы. Ендовами именуют специфический элемент стропильного каркаса многощипцовой кровли, который образуется в месте слияния двух смежных скатов. Эти термином именуют внутренний угол, организованный между ними.
  6. Ребра. Ребрами считаются наружные углы, образованные поверхностью кровли. Кстати, конёк по сути кроме этого есть ребром стропильного каркаса.

Принципиально важно! Делая монтаж стропильной системы многощипцовой кровли, не забывайте, что она складывается из чередующихся наслонных и висячих стропил, исходя из этого считается комбинированной либо смешанной.

Главные узлы

Схема многощипцовой крыши не может быть типовой, поскольку любой проект жилого дома требует тщательных расчётов и индивидуального подхода, учитывающих особенности и форму конструкции, климатические условия в регионе строительства, и темперамент применения подкровельного помещения. Так как монтаж таковой сложной конструкции своими руками вряд ли вероятен, то устройство крыши для того чтобы типа сопряжено с громадными денежными вложениями. Наиболее трудоемкими и уязвимыми узами многощипцовой крыши считают:

  • Ендовы. Внутренние углы, образующиеся между смежными скатами, подвергаются повышенной нагрузкой. В этом месте накапливается много снега, мусора, застаивается вода, почему нагрузка на каркас увеличивается. Дабы усилить конструкцию в этом участке, употребляются дополнительные распорки и сдвоенные стропила.
  • Места сопряжения коньковых прогонов смежных скатов. Наиболее трудоемким узлом многощипцовой конструкции есть место стыковки брусьев, на каковые опираются стропильные ноги смежных щипцов. Это место подвергается увеличенной нагрузки, требует правильной подгонки, дополнительной поддержки элементами стропильного каркаса.

Учтите, что своими руками собрать стропильную систему многощипцовой кровельной конструкции, возможно лишь владея опытным опытом, плотницкими навыками, и имея шепетильно просчитанный проект. Для неспециализированного развития ознакомится с устройством крыши этого типа возможно посредством видео-руководств.

Видео-инструкция

Многощипцовая крыша — особенности и устройство

Среди разнообразия различных крыш самой сложной считается многощипцовая.

Однако это не останавливает тех, кто хочет украсить свой дом такой кровлей.


В этой статье мы рассмотрим, что представляет она из себя и чем ее конструкция отличается от конструкций других крыш.

Такие крыши возводятся на многоугольных или квадратных домах.

Зачастую к домам пристраиваются различные помещения, имеющие другую высоту или оснащенные мансардами в чердачном пространстве — многощипцовые покрытия возводятся по различным причинам.

Основная особенность конструкции многощипцовых кровель — это наличие большого числа ендов, разжелобков и ребер.

Конструкция


Простейшая щипцовая крыша — это двускатная крыша, не имеющая фронтонов на торцах.

В такой конструкции щипцом называется верхняя треугольная часть стены.

Если же она отделена карнизом — это будет уже фронтон.

Сверху такое сооружение представляет собой крестообразную фигуру.

Ендова — это внутренний угол, образованный между двумя скатами.

Зимой в них скапливается наибольшее количество снега, а летом — мусора.

Следует уделять внимание их гидроизоляции, так как протечки чаще всего возникают именно тут.

Ребро покрытия образуется соединениями скатов, в отличие от ендовы оно представляет собой наружный угол, например, конек или соединение двух скатов на четырехскатной крыше.

Самая сложная и ответственная часть всей конструкции — это стропильная система, ее следует рассчитывать и изготавливать с повышенной точностью и внимательностью.

Как правило, в ней встречаются наслонные стропила либо висячие.

Стропильную систему мы рассмотрим отдельно.

Фотографии



Устройство и порядок возведения стропильной системы


Основой стропильной конструкции является мауэрлат, укладываемый по верху стены и представляющий собой жесткую связанную раму.

К стенам он крепится посредством металлических шпилек, устанавливаемых в армопояс.

Поскольку крыша представляет собой достаточно сложную конструкцию, следует уделить внимание ее чертежу.

Для этого необходимо точно измерить все размеры, подобрать уклон, определить используемый тип стропильной системы, рассчитать стропила, разметить месторасположение ендов, коньков, ребер, а также элементов системы — затяжек, упоров, прогонов, вертикальных стоек.

Прежде всего укладывается мауэрлат — он является основой стропильной системы и принимает на себя все усилия от стропил, передавая их на несущие стены.

Мауэрлат надежно закрепляется на армированном поясе, после чего монтируются стропильные ноги.

При больших размерах дома устанавливаются продольные или поперечные потолочные балки, которые будут служить в качестве затяжек.

Стропильные ноги имеют вид обычных стропил, а если крыша будет вальмовой или полувальмовой — стропила будут диагональными, их будет необходимо усилить нарожниками, а сами они могут быть сдвоенными или спаренными.

Стропила крепятся к мауэрлату посредством запилов, а также металлических пластин, скоб, уголков — это зависит от типа стропил.

Еще об узле крепления стропил к мауэрлату.

О печной трубе на крыше в статье. Выход, устройство, разделка.

О выборе угла наклона кровли здесь. Минимальный и оптимальный углы наклона.

В верхней точке стропила соединяются на коньке, а затем оснащаются пароизоляцией, обрешеткой и контробрешеткой.

Это зависит от кровельного материала, который будет использован в дальнейшем.

Все деревянные элементы следует пропитать антипиренами и антисептиками в целях безопасности и повышения срока службы.

После возведения стропильной системы крыша утепляется и кроется.

Особое внимание следует уделить гидроизоляции, в частности, ендов и разжелобков — в них скапливается вода и снег, и при некачественной гидроизоляции они протекают в первую очередь.

Некоторые особенности рассматриваемой кровли


При выборе многощипцовой конструкции в качестве варианта для вашего дома учитывайте, что возведение такой кровли — достаточно сложный и дорогой процесс.

Понадобится достаточное количество материала, времени, профессиональных навыков и так далее.

Если вы уверены в своих возможностях — многощипцовая кровля своими руками (схема ее может быть легко найдена) не станет большой сложностью.

Вопрос стоимости стоит особняком — такая конструкция не только сложна, но и затратна.

Советуем использовать качественные материалы для стропильной системы — на нее будут ложиться немалые нагрузки, а также уделить внимание гидроизоляции.

Для такого вида кровли, как многощипцовая, проект должен составляться с особой тщательностью и учетом всех возможных факторов — тогда крыша будет служить долго и качественно.

Если же вы построите такую крышу с учетом всех правил, то вы получите крышу, которая будет:

  • Устойчивой и надежной — за счет сбалансированной стропильной системы крыша может выдерживать большие нагрузки;
  • Крыша будет давать возможность обустроить в доме дополнительное пространство — мансарду или чердак;
  • Крыша будет практичной, однако ее внешний вид будет весьма привлекателен — многощипцовые крыши смотрятся весьма красиво, а за счет большой крутизны скатов снег и другие осадки на ней не задерживаются.

Как видите — многощипцовая крыша это несколько своеобразная конструкция, требующая больше затрат и усилий, чем другие виды крыш.

Однако, возведя такую крышу, вы в значительной степени украсите свой дом, сделаете его привлекательным внешне.

В нем будет приятно находиться, а если подойти к обустройству крыши творчески — он будет смотреться очень эффектно.

При этом такая крыша будет достаточно практичной.

Видео о стропильной системе крыши.

Многощипцовая крыша своими руками — как построить +схемы

Среди различных конструкций кровли самой сложной и привлекательной считается многощипцовая. Особенность ее конструкции заключается в большом количестве сложных элементов. К ним относятся фронтоны, щипцы, ендова и ребра. В данной статье мы расскажем как построить многощипцовую крышу руками, покажем чертежи и схемы, фото и видео материалы.

Чаще всего многощипцовую крышу делают в нескольких случаях:

  • изначально;
  • в процессе пристройки помещений;
  • для монтажа бокового освещения на мансарде;
  • в зданиях со сложной планировкой и множеством комнат.

Особенности

Схема стропильной системы

Простым вариантом щипцовой кровли считается двускатная крыша без фронтонов. В такой конструкции верхний треугольный участок стены называется щипцом. В процессе постройки многощипцовой крыши нет простых этапов, все действия, начиная с расчетов, требуют знаний и умений. Устройство кровли позволяет расположить под ней жилое помещение. Несмотря на сложности, владельцы домов берутся за самостоятельный монтаж, позволяющий сэкономить значительную сумму средств. Многощипцовая крыша потребует колоссальных физических и финансовых затрат, но будет радовать создателей архитектурной красотой здания.

Достоинства конструкции:

  • благодаря сбалансированной системе стропил крыша без труда выдерживает высокие нагрузки;
  • кровля имеет оригинальный и привлекательный вид;
  • конструкция отличается надежностью и долговечностью;
  • появляется свободное пространство для дополнительной комнаты или чердака;
  • на крутых скатах не задерживается снежный покров.

Недостатки:

  • сложная конструкция, требующая грамотных расчетов и монтажа;
  • большое количество отходов, возникающих при раскрое кровельного материала, особенно металлочерепицы;
  • высокая нагрузка на ендову, возникающая из-за снега;
  • необходимость качественной гидроизоляции внутренних стыков.

Обозначения основных конструктивных элементов

Устройство кровли

Ендова – место внутреннего соединения скатов, они являются одним из ключевых узлов. Им приходится выдерживать существенную нагрузку от скопления снега, поэтому снизу выполняется поддержка из системы подпорок и подкосов. Гидроизоляция узла имеет огромное значение, по ендовам проходит вся стекающая по кровле вода. Любая ошибка конструкции обернется протечкой.

Ребра – представляют собой наружный угол соединяемых скатов. Одним из сложнейших мест в конструкции многощипцовой крыши считается пересечение конькового бруса, к которому примыкает ендова. Конек – это одно из ребер кровли.

Щипец – участок стены, ограниченный скатами, он получается в форме треугольника и не отделяется от стены карнизом.

Мауэрлат – несущее основание всей кровли, распределяющее нагрузку на стены и фундамент.

Стропила – наслонные, висячие и диагональные.

Обрешетка – каркас из бруса, необходимый для крепления кровельного материала и утепления.

Установка стропильного каркаса

Стропильная система крыши

Основой многощипцовой крыши является мауэрлат. Базовый элемент подвергается высокой нагрузке, поэтому для него используется брус сечением 150×150 мм. К стенам здания он крепится анкерами, заложенными в процессе возведения дома. На мауэрлат опираются стропила. Стропила могут быть наслонными и висячими. Их выбор определяется конструктивными особенностями.

В случае вальмовой и полувальмовой кровли в местах соединения скатов устанавливаются диагональные стропильные ноги. На эти элементы приходится основная нагрузка, поэтому они требуют усиления нарожниками. Такие стропила можно изготавливать сдвоенными, соединенными из двух досок 150×50 мм. Стропильные ноги, усиленные подкосами и ригелями, образуют фермы. Чтобы обеспечить привлекательный вид многощипцовой кровли и необходимую жесткость конструкции, все детали ферм изготавливаются шаблонно. Начинающие строители могут собирать фермы не с помощью врубки, а скрепляя их накладными металлическими элементами.

Вид стропильной системы сверху

Крепление стропил к мауэрлату выполняется путем запилов, установки скоб или уголков. В верхней части стропила соединяются коньковым брусом. При установке стропильной системы в доме большой площади в роли затяжек используются потолочные балки. Усилить конструкцию позволяет лежень – горизонтальный брус, уложенный точно посередине между двумя стенами и соединенный с мауэрлатом. Под накосные ноги и ендову могут укладываться дополнительные лежни.

Монтаж ендовы

После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

Устройство обрешетки, утепления и монтаж кровли

Устройство кровельного пирога

Последним элементом стропильной системы является обрешетка. Она набивается на стропила с шагом, зависящим от выбора кровельного покрытия. Для мягкой кровли она выполняется сплошной, для металлочерепицы – с шагом 25–30 см. На обрешетку горизонтально стелется полотно для гидроизоляции, перехлест полос составляет 10 см. Если предусмотрено утепление, то материал укладывается под гидроизоляцию. Выполняя изоляцию конструкции, нельзя забывать о вентиляционных отверстиях. Для многощипцовой крыши рекомендуется покрытие с небольшим весом, чтобы не создавать дополнительную нагрузку на стропила, например, при укладке металлочерепицы.

Монтаж кровли многощипцовой крыши закончен

Существует много вариантов, как сделать многощипцовую крышу, они отличаются по сложности конструкции и внешнему виду. Органичнее всего этот тип кровли смотрится на квадратных и прямоугольных домах.

Видео

Посмотрите видео, в котором подробно рассказывается о том, что нужно знать для правильного конструирования стропильной системы крыши:

Фото

Многощипцовая крыша

Красивая многощипцовая крыша

Многощипцовая крыша из гибкой черепицы

Из металлочерепицы

Многощипцовая крыша на деревянном доме

Для загородного дома

Многощипцовая крыша с мансардой

Простая конструкция

Сложная конструкция

Схемы

Чертеж многощипцовой крыши

Создание каркаса

Каркас окна на многощипцовой крыше

Конструкция крыши

Стропильная система многощипцовой крыши

Главные узлы конструкции

Конструкции крыш и виды стропильных систем

Устройство крыши жилого дома может быть самым различным. От самых простых и недорогих односкатных крыш и до многощипцовых крыш, выстроенных по индивидуальному дизайнерскому проекту, крыш изысканного вкуса и неповторимого внешнего вида.



Какие бывают конструкции крыш

В зависимости от количества скатов, углов наклона, назначения чердачного помещения и других факторов конструкции крыш бывают нескольких видов:

1. Односкатная крыша

Односкатную крышу при строительстве жилых домов применяют редко – исключительно из соображений экономии, так как  на строительство такой крыши идет наименьшее количество стройматериалов. Однако по внешнему виду она непривлекательна.



Если Вы все же решили остановиться на односкатной крыше, ее скат лучше обратить к наветренной стороне, чтобы защита от осадков была более эффективной.



2. Двухскатная крыша

Наиболее простой по конструкции стропильной системы является двухскатная крыша.



Здесь все односторонние стропильные ноги и формируют, собственно скат – наклонную плоскость. Такие плоскости с разных сторон дома могут быть равнозначными, когда коньковый прогон проходит по центральной оси дома.



Если же конек смещен относительно центра, плоскости получатся разного размера и с разными (или одинаковыми) углами скатов.



При этом с двух сторон такой крыши образуются фронтоны – вертикальные плоскости между основными стропилами.



Я могу произвести расчет и монтаж стропильной системы двухскатной крыши любой конфигурации, с тем, чтобы она придавала Вашему дому нарядный, привлекательный вид. Даже в такой, казалось бы простой конструкции возможны варианты различного дизайна.



Забегая вперед скажу, что стропильные фермы в данном случае могут быть как наслонные, так и висячие – все зависит от размеров и конструкции домостроения.



3. Вальмовая крыша

Вальмовые (или четырехскатные) крыши  — очень распространенный вариант конструкции крыши. Она представляет собой сочетание двух скатов в форме трапеции и двух – треугольных (которые и называют вальмами).



Трапециевидные скаты, как правило, монтируют на более длинных стенах  дома, а вальмы – на более коротких. Стропильная система вальмовой крыши существенно отличается от двухскатной: в ней есть диагональные стропила, которые и являются основой всей конструкции. Кроме того, для формирования трапециевидных скатов устанавливаются основные и промежуточные наслонные (или висячие) стропила, а также монтируются угловые стропила (или нарожники), формирующие вальмовые скаты.



Многие из моих заказчиков предпочитают полувальмовые (или датские) крыши. И действительно – такой тип крыши смотрится очень симпатично с любым кровельным материалом.



Отличие такой крыши от вальмовой заключается в том, что вальмы монтируют не на всю высоту крыши, как бы усекая вершину треугольника. Оставшееся пространство до конька образует небольшой фронтон, где я обычно делаю небольшие окошки, чтобы чердачное помещение было освещено. Кроме того они (окошки) придают крыше еще более нарядный вид.

Монтаж стропильной системы вальмовой крыши – процесс трудоемкий и технически более сложный, чем в случае двускатной кровли. Нагрузка на диагональные стропила очень большая, поэтому я укрепляю их с применением шпренгелей, а плоскости трапециевидных скатов – продольными прогонами, которые могут опираться на стойки или укрепляться подкосами.





Обратите внимание

Обращаю ваше внимание, что стропильная система вальмовой крыши – удовольствие не из дешевых, но и результат превосходит всякие ожидания.



Еще одна разновидность вальмовых крыш – шатровые – применяются, когда стены одинаковые по размерам или имеют форму окружности или равностороннего многоугольника. Все плоскости такой крыши представляют собой соединенные вершинами в одной точке. Устройство стропильной системы крыши в данном случае  будет ограничено только диагональными стропилами и нарожниками.



4. Ломанная кровля (мансарда)

Чтобы получить дополнительное жилое пространство в доме, вместо чердака часто устраивают мансарду.



Крыши мансардного типа часто еще называют ломаными двухскатными крышами, так как плоскости скатов «переломлены» вдоль горизонтальной линии так, что угол уклона ската по линии перелома изменяется. Фронтоны образованные основными стропилами обычно оборудуют окнами, а если предусмотрен балкон – то и дверями.

Монтируется стропильная система ломаной крыши не так, как в предыдущих вариантах. Она  часто имеет в своем составе два вида стропил: наслонные (формирующие более крутой скат) и висячие (составляющие верхнюю, более пологую часть крыши).



При строительстве деревянных домом я рекомендую использовать вариант связки мауэрлата с балками перекрытия в прочную основу для мансардной крыши. В случае же кирпичных (шлакоблочных и т.д.) стен, мауэрлат может крепиться только к стенам; балки перекрытия, в этом случае, служат лишь опорой для стоек, ограждающих жилое пространство от остальной части чердака.



5. Многощипцовые крыши

Еще более сложные по устройству – многощипцовые крыши – но они и наиболее разнообразны: большое количество ребер и ендов, асимметричность скатов, различные углы наклонно и другие особенности таких крыш делают их поистине произведением дизайнерского (архитектурного) искусства (см. фото).



Стропильные системы таких крыш необычайно сложны по устройству, на их монтаж уходит большое количество материала – так что стоимость монтажа стропильной системы таких нестандартных крыш достаточно высока и позволить их себе может далеко не каждый владелец. Зато в результате дом с такой крыше будет иметь неповторимый вид и собственное лицо.



Я могу спроектировать и построить крышу любой сложности. Для обсуждения дизайна и всех деталей строительства многощипцовой крыши повышенной сложности я выезжаю на объект лично.



Итак, как Вы видите, конструкции стропильных систем напрямую связаны и зависят от конструкции крыши.



Мои работы



Виды стропильных систем

Всего в практике строительства скатных крыш применяют два вида стропильных систем:

  • наслонная – стропильная система, в которой стропильные ноги опираются на стены дома, а средняя часть стропильной фермы (пары) – на стойку, установленную на промежуточную опору в виде стены или отдельной опоры внутри помещения. Если ширина дома не превышает 6,5 метров, можно обойтись и без серединной стойки.
  • висячая – стропильная система, опирающаяся только на стены здания. Позволяет перекрыть достаточно большие пролеты. Стропила в такой системе, чтобы уменьшить их распирающее воздействие на стены, стягивают затяжкой, которая, как правило, является одновременно балкой перекрытия. При значительных расстояниях между стенами середину затяжки подвешивают к коньковому прогону бабкой, чтобы избежать недопустимо сильного прогиба.



Расход строительных материалов, объем работ и, соответственно, стоимость строительства висячих стропильных систем будет значительно выше, чем в случае с наслонными.

В некоторых случаях, если конструкция здания позволяет, чтобы уменьшить стоимость стропильной системы, я могу использовать как висячие, так и наслонные стропила. Такая комбинированная система при расчете кровли двухскатной крыши чаще всего применяется, если в доме предусмотрены отдельные опоры посреди помещений.



Если вы намерены построить красивый дом, но желаете максимально снизить на него расходы – обращайтесь, я помогу выбрать вам самый надежный из всех бюджетных вариантов конструкций крыш и стропильных систем, который удовлетворяет вашим эстетическим запросам. Мои строители заинтересованы предложить вам самый удобный вариант!



+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса



мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!



Дополнительные материалы по теме





Добавить комментарий

Соединение крыш с неравномерным скатом | JLC Онлайн

После борьбы с бедренными стропилами и разговоров с одним-двумя старожилами, начинающие строители обнаруживают, что соединить две крыши не так уж сложно — для бедер и впадин вы просто срезаете все скосы под углом 45 градусов и используете 17 вместо 12 для бег по обрамляющей площади.

Тогда случается: та заявка, которую вы подали на работу с прилегающими крышами с неравномерным скатом, принимается, и вам нужно найти способ ее обрамить.

Один из подходов состоит в том, чтобы заказать в два раза больше пиломатериалов для каркаса и продолжать резать бедра и впадины, пока не получите нужный результат. Другой — купить красивый калькулятор обрамления и пройти курс тригонометрии. Или вы можете использовать метод Зеппа, для которого не требуется ничего, кроме квадрата для обрамления и карандаша. Дон Зепп преподавал сложную конструкцию крыш, когда я учился в торговой школе Уильямсона в Медиа, штат Пенсильвания, и я считаю, что его метод легче всего понять и использовать в полевых условиях.

Ключ к методу Зеппа заключается не в причудливой математике, а в использовании обрамляющего квадрата для создания масштабных чертежей основных углов и разрезов с последующим переносом измерений с эскиза на пиломатериал.Прямая связь чертежей и разрезов делает этот метод точным и надежным. Овладейте им, и вы сможете справиться с любой из многочисленных ситуаций, когда встречаются две крыши с неравным уклоном, будь то вальм или впадина. Для целей этой статьи я покажу, как обрамить пересечение двух вальмовых крыш неравного уклона.

Щелкните здесь для увеличения изображения

Любой сложный проект крыши автор начинает с построения масштабного плана каркаса крыши (слева). Это полезно для сбора материалов и в качестве ссылки на рабочие места.На перспективном эскизе (справа) показано расположение неравного вальмового стропила.

Перед тем, как начать, вы получите максимум пользы от этой статьи, если прочтете ее с квадратом для обрамления и куском фанеры рядом, чтобы вы могли выполнить некоторые расчеты макета.

Ориентация

Первым шагом является создание чертежа в масштабе всей крыши с расположением внешних стен, гребней и всех стропил, как показано на рисунке 1А. Этот рисунок будет служить картой, пока вы собираете части вместе. Это также поможет вам оценить количество и длину пиломатериалов, которые вам понадобятся. Простой перспективный эскиз (рис. 1B) помогает понять, как будут выглядеть готовые плоскости крыши.

Г-образный дом на Рисунке 1 имеет оба выступа на одном уровне. Свес составляет 16 дюймов (по горизонтали), а панель проходит на постоянной высоте вокруг всего дома.

Соединение этих двух крыш создает две основные проблемы: первая — это соединение двух плоскостей с разным углом наклона у бедренного (или долинного) стропила.Другой — выровнять фасции.

Установить участки . Сначала мы должны установить уклон обеих плоскостей крыши. Начнем с того, что основная крыша имеет уклон 8/12. Как определить уклон второстепенной крыши?

В этой статье, когда я использую слово «шаг», я имею в виду соотношение подъема в дюймах на 12 дюймов хода. Из плана мы видим, что общий подъем вторичной крыши такой же, как и у основной крыши — 6 футов.Общий пробег вторичной крыши составляет 7 футов 6 дюймов. Чтобы преобразовать это в дюймы подъема на 12 дюймов пробега, используйте следующую формулу:

12 дюймов ÷ Общий пробег x общий подъем = дюймы подъема (единичный подъем)

или

12 дюймов / 7,5 футов x 6 футов = 9,6 , или 9 5/8 дюйма с подъемом

Таким образом, 9 5/8/12 — это дополнительный уклон крыши.

Выстраивание фасции

Посмотрите на рис. 2А, где показаны два общих стропила с разным уклоном. Казалось бы, выровнять фасады и карнизы так, чтобы у вас были равные свесы на обоих скатах, было бы невозможно, поскольку стропила двух крыш выступают за плиту под разными углами.Но это действительно не так уж и сложно.

В местах стыка крыш с неравным уклоном требуется тщательная планировка для создания перекрытий одинаковой ширины с фасадами одинаковой высоты. На чертеже А наложены общие стропила для двух скатов крыши и показана проблема, которая возникает, когда планировка крыши начинается с внешнего края внешних стен. На чертеже Б показано, как автор решает эту проблему, начиная раскладку кровли с концов стропил и поднимая плиты стен под более крутой крышей.

Объединение фасций. Чтобы сохранить такой же свес и выровнять облицовку, необходимо начинать компоновку крыши с внутреннего верхнего края облицовки, а не с внешней стороны внешних стен. Затем вы устанавливаете стеновую плиту под более крутой второстепенной крышей, как показано на Рисунке 2B. Наращивание равняется разнице между единичным подъемом обоих скатов крыши. В этом случае, если высота блока составляет 8 дюймов и 9 5/8 дюйма, разница составляет 1 5/8, или 1,6 дюйма. Таким образом, пластина должна быть построена 1.6 дюймов на каждый фут свеса.

Поскольку вылет составляет 16 дюймов или 1,33 фута, общее накопление равно:

1,33 фута x 1,6 дюйма на фут = 2,13 или 2 1/8 дюйма

Вместо того, чтобы наращивать пластину точно на 21/8 дюйма, Я использую дополнительную верхнюю пластину 2x (толщиной 11/2 дюйма) и увеличиваю высоту стропил на оставшиеся 5/8 дюйма, добавляя ее к расстоянию «высота над пластиной», которое я использую, чтобы найти срез на уровне птичьего рта.

Щелкните здесь для увеличения изображения

Ключ к авторскому методу состоит в том, чтобы нарисовать в натуральную величину угол пересечения неоднородных крыш, а затем перенести измерения с чертежа на пиломатериал.На листе фанеры он сначала устанавливает угол наклона вальмового стропила, используя суммарные пролеты двух крыш (A). Затем он рассчитывает единичный пролет вальмового стропила по отношению к основной крыше (B). Наконец, он завершает масштабный чертеж со стенами и потолками, чтобы установить критические размеры для разрезания бедра (C).

В поисках высоты бедра

После того, как вы временно подкрепили гребни несколькими общими стропилами, можно выложить вальмовое стропило. Разметку делаю на листе фанеры.Используя один угол, я начинаю с рисования угла бедра, а затем превращаю эту линию в полноразмерный вид в плане угла крыши. Из этого чертежа я могу получить точные размеры для моих разрезов под углом.

Угол бедра . Используя 12-ю шкалу кадрирующего квадрата, найдите угол бедра, как показано на рисунке 3А. Проведите диагональную линию между 9 футами (пролет основной крыши) на язычке квадрата и 7 футами 6 дюймов (второстепенный пролет) на отливе. Это дает угол бедра стропила.

Единичный бег бедра. В четырехскатной крыше с равным уклоном единичный пролет вальмового или ендовного стропила составляет 17 дюймов на каждые 12 дюймов пробега основной крыши. Например, при равной вальмовой крыше с уклоном 8/12 шаг вальмового стропила будет 8/17. Но здесь он будет другим, так как вальмовый стропил не лежит под углом 45 градусов к общему месту.

Уклон неравномерного вальмового стропила можно выразить по отношению как к основной, так и к вспомогательной крыше. Поскольку для разметки разрезов вам нужен только один набор чисел, давайте рассмотрим основную крышу, высота которой составляет 8 дюймов.

Найдите бег бедра, как показано на рисунке 3B. Положите квадрат в углу чертежа фанеры, работая со стороны диагональной линии, которая представляет основную крышу. Удерживая внешний край лезвия заподлицо с краем фанеры, сдвиньте квадрат, пока 12-дюймовая отметка на язычке не пересечется с бедром. Сделайте там отметку, затем измерьте расстояние от отметки до угла рисунка — это бег бедра. Он должен иметь размер 15 5/8 дюйма.

Единичный ход бедра = 15 5/8 дюйма

Между прочим, пробег агрегата для крыши с более мелким скатом всегда будет меньше 17 дюймов, в то время как пробег агрегата для более крутого уклона всегда будет больше 17 дюймов.

Итак, теперь мы знаем шаг стропила вальмы по отношению к основной крыше:

Шаг вальмы = 8/15 5/8

Разметка бедра

Работая над чертежом из фанеры, сделайте следующие привязки линий, чтобы определить выступ потолка, облицовку и каркас стены в полном масштабе, как показано на рисунке 3C.Найдите центральную линию бедра не в углу пластин, а в углу двух пересекающихся панелей. Продлите эту осевую линию обратно до настенной пластины и за ее пределы. Вы заметите, что бедренная балка не сидит на углу двух стеновых пластин; этого никогда не будет. В скатной крыше с неравномерным скатом скат всегда будет падать на стеновую плиту, поддерживающую более крутой скат крыши. Когда закончен полномасштабный чертеж, пора начинать наносить отметки на кусок пиломатериала.

Чтобы рассчитать скос в хвостовой части бедра, возьмите расстояния «A» и «B» из чертежа в натуральную величину на рисунке 3.

Хвост бедра. Сначала выложите хвостовой конец стропила, как показано на рисунке 4. Используя единичный разбег и подъем бедра, 8/15 5/8, проведите отвес с обеих сторон стропильного конца с квадратом обрамления. Затем вы можете вычесть углы бокового выреза непосредственно из полномасштабного чертежа — расстояния «A» и «B» на Рисунке 3C. Поскольку вы снимаете эти размеры с чертежа в плане, убедитесь, что вы измеряете перпендикулярно линии отвеса, а не по краю стропила. Держите обрезку хвоста, пока не выложите птичий пасть.

Чтобы найти разрез «Птичья пасть», сначала измерьте расстояние по горизонтали от хвоста до пластины на полномасштабном чертеже (рис. 3C). Отойдите от этого расстояния, 251/16 дюйма, и проведите отвес (A). Отвес представляет собой среднюю линию разреза «Птичья пасть». Найдите ровный срез, измерив по оси рта «птичий рот» расстояние «высота над плитой» общих стропил крутой крыши (B). Чтобы проложить отвес, прибавьте и вычтите расстояние «B», перпендикулярное метке осевой линии пасти птицы, как показано.Поскольку бедренная балка не пересекает угол стены (C), вертикальный разрез «Птичья пасть» делается под углом (D).

Птичий пасть . На полномасштабном чертеже измерьте вдоль средней линии бедра стропила от внутреннего угла фасции до точки, где центральная линия пересекается с внешней стороной стеновой плиты. Это расстояние должно составлять около 25 1/16 дюйма. Теперь используйте квадрат для обрамления, чтобы отойти на это расстояние от отвеса в хвостовой части, как если бы вы использовали любое стропило.Первая ступенька составляет 15 5/8 дюйма. Вам нужно будет добавить оставшиеся 9 7/16 дюймов, измерив перпендикулярно отвесу, как на рисунке 5A. Отметьте отвес; это центральная линия разреза «Птичья пасть». Вытяните эту линию вокруг всего стропила.

Порезы в области пятки и сиденья. Затем разложите отвес и горизонтальные прорези для птичьего рта. Здесь мы снова просто возьмем измерения с нашего полномасштабного чертежа.

Чтобы разметить ровный срез, отмерьте расстояние «высота над пластиной» (см. Рис. 2B) по средней линии птичьего рта и проведите перпендикулярную линию, чтобы отметить ровный срез.«Высота над пластиной» для вальмовых стропил такая же, как и для общих стропил вторичной крыши, поскольку вальмовая часть приходится на плиту вторичной крыши.

Чтобы разметить вертикальный разрез, возьмите размер «B» на полномасштабном чертеже (рис. 3С) и перенесите его размеры на стропила по обе стороны от средней линии «птичьего пасти», как показано на рис. 5В. Опять же, измеряйте перпендикулярно отметке осевой линии рта, а не по длине стропила.

Для изображения щечного среза на верхнем конце вальмового стропила автор делает полномасштабный чертеж его пересечения с основным коньком крыши, затем переносит размеры.

Раскрой по длине. После того, как «птичий пасть» выложен, сделайте полномасштабный чертеж соединения бедра с гребнем, как на рисунке 6. Вы будете использовать его, чтобы украсть измерения для определения длины бедра.

Во-первых, нам нужно сойти с расстояния до теоретической центральной точки, где бедро встречается с гребнем. Возьмите пробег основной крыши (9 футов) и, используя свой квадрат и наклон бедра по отношению к основной крыше — 8 дюймов и 15 5/8 дюймов — сойдите с этого расстояния обычным способом.Когда вы сделаете 9 ступенек, нарисуйте в этой точке отвес и полностью протяните ее вокруг стропила.

Это теоретическая длина бедра. Чтобы получить его истинную длину, вычтите расстояние «C» перпендикулярно этому отвесу. Это дает истинную длину по средней линии стропила. Чтобы разметить разрез щеки, вы должны затем добавить и вычесть букву «А» перпендикулярно отвесу истинной длины.

«Задняя часть», или скос, стропила обеспечивает плотное прилегание кровли к бедрам. Используйте квадрат обрамления и шаг стропил для определения линии поддержки, как показано. Повторите процесс с другой стороны бедра, используя расстояние «B».

Вот и все! Ваше бедро с неравным наклоном разложено и готово к резке. Осталось несколько деталей.

Поддержка бедра

Как и в случае любого тазобедренного стропила, у неравного тазобедренного стропила верхний край должен быть «загнут» или скошен, чтобы соответствовать каждой из сходящихся плоскостей крыши. Вопрос в том, сколько отрезать.

Определите подкладку для каждой плоскости крыши, как показано на рисунке 7.Поместите свой квадрат на сторону вальмового стропила, которая будет обращена к основной крыше, используя наклон вальма для этой крыши 8/155/8. Измерьте расстояние «A» вдоль участка установки и отметьте его. Это линия поддержки.

Повторите ту же процедуру на стороне бедра, обращенной к вспомогательной крыше, используя угол наклона бедра для этой крыши и измеряя расстояние «B». Вам нужно будет найти дополнительный уклон вальмы крыши так же, как вы нашли уклон вальмы основной крыши, как показано на рисунке 3B. Угол наклона вальмы относительно второстепенной крыши составляет 9 5/8/18 13/16.Это точно такое же соотношение, как и шаг для другой стороны, но я считаю, что это помогает работать с двумя сторонами отдельно, чтобы избежать путаницы, особенно когда дело доходит до выкладки стропил домкрата.

Для разметки домкратов автор делает натурный рисунок первых двух домкратов с каждой стороны бедра. Из этого рисунка он находит угол разрезов щеки, ход первого домкрата и общую разницу, используемую для определения местоположения остальных домкратов.

Одно важное замечание: подождите, пока вся ваша разметка не будет завершена и вы не проведете тестовую установку стропила бедра, прежде чем фактически скашивать верхний край бедра.Как только верх будет скошен, вы потеряете важный ориентир.

Размещение домкратов

Перед тем, как прибить вальмовое стропило, обязательно выложите положение домкратных стропил. На земле намного легче, чем на высоте 20 футов в воздухе.

Чтобы определить длину домкратов, нарисуйте первые два домкрата на полномасштабном чертеже бедренного стропила, как показано на рис. 8. Затем мы можем снять все наши измерения для первых домкратов на каждой крыше непосредственно с чертежа. так же, как мы сделали для бедра.Мы также можем вывести общие различия, чтобы найти ходы других домкратов.

Установив квадрат на основной стороне крыши вальмового стропила, сойдите с истинного пути первого подъемного домкрата, используя наклон основного вальма крыши, 8/15 5/8. Отметьте отвес; это центральная линия первого домкрата. Для каждого следующего домкрата стропила сойдите с общей разницы. Повторите процесс с другой стороны бедра, используя наклон бедра для дополнительной крыши (9 5/8/18 13/16).

Долины

Стропило ендовы с неравным уклоном выкладывается так же, как и бедро с неравномерным уклоном.Основное различие между ними состоит в том, что стропила долины сидят на внутренних углах, а вальмовые стропила — на внешних углах.

Каждая крыша будет немного отличаться. Иногда вместо поддержки бедра я опускаю его по отношению к домкратам. Это все еще дает большую поддержку обшивке. Кроме того, я часто удваиваю стропило для большей прочности и большей поверхности гвоздей. В этом случае угол заднего хода такой же, но линия поддержки будет ниже. Но как бы ни были детали могут отличаться, метод Зеппа предоставляет все основы, которые мне нужны, чтобы разобраться в кажущейся невозможной ситуации.

Простые современные конструкции крыш

Простые современные конструкции крыш становятся все более популярными в последние годы. Беглый просмотр журнала Dwell, ArchDaily или Pinterest покажет, что интерес к современной жилой архитектуре и простоте формы и функций, которые она охватывает, больше, не говоря уже о ценовых преимуществах более простой крыши.

Если вы ищете идеи для дизайна и информацию о простых современных конструкциях крыш, не уходите и продолжайте читать.Мы рассмотрим самые популярные современные крыши, поговорим об эстетике, наилучшем использовании и преимуществах, технических методах строительства и соображениях планирования.

Давайте посмотрим на самые популярные характеристики простой современной конструкции крыши.

Использование и преимущества: Современная архитектура традиционно характеризовалась плоскими крышами. Плоские крыши образуют длинные горизонтальные плоскости, напоминающие широкую линию горизонта, часто наблюдаемую в природе.Они просты по форме и функциям и являются хорошим примером модернистского принципа «чистых линий».

Плоские крыши могут консольно переходить в смелые свесы для защиты от тени и контроля солнечного излучения. Их можно посадить для создания пригодных для использования зеленых садов и зеленых крыш. Они могут быть даже доступными, в отличие от крыш других стилей, обеспечивать дополнительное жилое пространство и использоваться для смотровых площадок с панорамным видом на окружающий ландшафт.

Обрамление и изоляция: Обрамление плоской крыши относительно несложно.Его можно оформить как напольную систему с горизонтальными элементами каркаса на 16 ″ 19 ″ или 24 ″ o. c. В зависимости от пролета плоскую крышу можно обрамить множеством различных материалов: 2х каркас, деревянные балки, деревянный каркас, клееные балки, сталь, бетон или SIPS. Такая гибкость в дизайне дает больше возможностей для детализации потолка, а также того, являются ли элементы каркаса скрытыми или открытыми.

Изоляция может располагаться между балками перекрытия или над обшивкой крыши. Это может быть изоляция из войлока, изоляция из распыляемой пены, изоляция из жестких плит или SIP.Только не забудьте определить, нужно ли вентилировать вашу крышу.

Слив дождевой воды: Вопреки своему названию, плоская крыша на самом деле не является плоской. Плоские крыши построены с небольшим уклоном, по крайней мере, 1/8 дюйма на фут, чтобы вода могла стекать — либо в централизованные водостоки, шпигаты, либо в водосточную систему.

Этого скромного наклона можно достичь несколькими способами:

  • На больших крышах, вероятно, дешевле использовать конусную пенопластовую изоляцию поверх обшивки крыши.
  • На небольших работах, возможно, более рентабельно разорвать 2×4 на клинья и прибить их к балкам.
  • Всегда есть возможность полностью наклонить каркас крыши, но обычно это слишком усложняет задачу.

Прискорбный побочный эффект такого скромного наклона заключается в том, что угол недостаточно большой, чтобы выглядеть намеренно. Иногда он может показаться «кривым» глазу, что не является хорошим дизайнерским ходом. Есть творческие способы скрыть этот «кривой» карниз.Один из способов — спроектировать крышу так, чтобы ее край был покрыт стеной парапета. Другой способ — создать специальную деталь для защиты от гравия / кромки каплеобразования, которая изменяет профиль по длине крыши, чтобы компенсировать изменение уклона. Цель состоит в том, чтобы создать однородный край снаружи, но изменяющийся профиль внутри вдоль наклонной крыши. К сожалению, недостатком этого является более толстый профиль крыши.

Вот несколько примеров простых современных плоских крыш:

Культовые современные крыши: крыши со скатными решетками для затенения, солнечного излучения, защиты от дождя и доступа на крышу.

[Дом рыбака от KDVA. Фото любезно предоставлено KDVA.]

Современные плоские крыши с парапетными стенами. В первом примере ниже показан гибрид традиционных плоских крыш. Консольные свесы крыши имеют по краю крыши металлический гидроизоляционный элемент, закрывающий откос. Основная крыша за пределами парапета имеет защитную заглушку.

Другой пример ниже показывает облицовку стены, простирающуюся до верха парапетной стены, скрывая наклонную плоскость крыши, которая существует за верхом стены.

Хотя плоская крыша преобладала в качестве стереотипной современной формы крыши, это не обязательно. Недавно мы увидели несколько отличных примеров архитекторов, дизайнеров и домовладельцев, которые превратили другие типы крыш в современные чудеса. Давайте взглянем.

Использование и преимущества: Односкатные крыши — еще один пример чистых, простых и функциональных кровельных конструкций. Простая линия крыши прекрасно вписывается в модернистский дизайн. Односкатные крыши лучше всего подходят, когда вы хотите позволить обилию света и заменить иногда непрактичное чердачное пространство большим внутренним объемом.

Одним из преимуществ односкатных крыш является их способность обеспечивать более высокие потолки и окна верхнего этажа вдоль высокой стороны крыши. Это обеспечивает большее естественное освещение, улучшенные виды и большее ощущение простора и объема.

Еще одно преимущество односкатных крыш состоит в том, что, как и на плоских крышах, можно создавать большие свесы, которые помогают пассивно контролировать приток солнечного тепла.Наклон крыши может быть спроектирован так, чтобы блокировать прямое солнечное излучение летом, но позволять ему светить в дом зимой.

Обрамление и изоляция: Система каркаса односкатных крыш проста и аналогична системе плоских крыш. Поскольку уклон крыши более крутой, чем у плоских крыш, в этом случае имеет смысл наклонить каркас крыши по уклону крыши.

Элементы каркаса крыши могут быть из любого количества материалов в зависимости от пролета. Как и в случае с плоскими крышами, также может быть достигнута различная эстетика потолка. А в зависимости от ваших дизайнерских предпочтений элементы каркаса крыши можно скрыть над потолком или оставить открытыми внизу. Есть много возможностей.

Отвод дождевой воды: Как следует из названия, односкатные крыши сбрасывают воду в одну сторону. Хорошим преимуществом является возможность легко собирать и хранить / отводить дождевую воду. Простая конструкция дренажа включает единственный желоб, который собирает воду и направляет ее в водосточные трубы.

Вот несколько примеров простых современных односкатных крыш:

Простые современные конструкции односкатной крыши: обратите внимание на тонкий профиль кромки крыши в этом первом примере.

[Деревня изящных искусств, созданная BuildLLC. Фото любезно предоставлено BuildLLC.]

Обратите внимание, как односкатная крыша отлично подходит для окон в верхнем этаже. Они пропускают много естественного света вдоль высокой стороны крыши.

Применение и преимущества: Двускатная крыша уже давно является частью традиционной архитектурной истории.Попросите любого ребенка нарисовать дом, и он нарисует дом с двускатной крышей. Итак, как этот исторически традиционный дизайн крыши нашел свое место в современной архитектуре?

Во-первых, двускатная крыша — это очень простой, понятный и функциональный дизайн — все современные характеристики. Скатные крыши могут приобретать различную эстетику, которая при правильной детализации может излучать современный вид.

Двускатная крыша дает возможность увеличить площадь пола в объеме крыши, например, чердак или чердак.Он также может хорошо подойти к мансардным окнам, что увеличивает полезную площадь пола и естественный дневной свет, проникающий в пространство.

Еще одна причина использования двускатной крыши — использование сводчатого потолка. Сводчатые потолки добавляют объем пространству, поэтому многие современные дома с двускатной крышей используют сводчатые потолки — они могут превратиться в чердак.

Обрамление и изоляция: Каркас двускатной крыши обычно состоит либо из коньковой балки и наклонных стропил, либо из сборных деревянных ферм.Другие стратегии создания каркаса включают каркасные конструкции из дерева и SIP.

Есть много способов утеплить двускатную крышу в зависимости от того, что делает потолок под ней. В большинстве случаев, если используются сборные деревянные фермы, обычно предполагается, что под ними предусматривается плоский потолок. (Большинство сборных ферм непросто для глаз, и их нужно скрыть.) В этом случае изоляция из войлока обычно устанавливается поверх потолка между поясами ферм, и пространство используется как чердак.

В тех случаях, когда потолок сводчатый, изоляция может происходить между элементами каркаса или поверх обшивки крыши, чтобы вы максимально увеличили полезный объем пространства крыши.

Отвод дождевой воды: Как и односкатные крыши, простые двускатные крыши легко отводят дождевую воду. Вода стекает по обеим ямам, где собирается в сточные канавы, а затем направляется в водосточные трубы.

Вот несколько примеров простых современных двускатных крыш:

Простые современные конструкции двускатной крыши: обратите внимание на современные детали остальной части дома, которые убеждают вас в том, что двускатная крыша МОЖЕТ быть современной. Традиционная отделка граблей и карнизов заменена тонкими линиями профиля.Из объема двускатной крыши можно выделить дополнительное полезное пространство для чердаков.

Эта простая двускатная крыша использует внутреннюю водосточную систему для упрощения конструкции крыши. Внутри двускатная крыша создает красивый сводчатый потолок и дает место для спального лофта.

Конструкция двускатной крыши в примере ниже проста, чиста и современна. Обратите внимание на то, как карниз и скошенные выступы традиционных двускатных крыш устранены для получения чистого краевого профиля, где сайдинг стыкается прямо до кровли. Отлично.

Внутри помещения кажутся просторными благодаря сводчатому потолку. Продолжение деревянной облицовки стен и потолка — приятный штрих, который привнесет в пространство непрерывность.

В следующих примерах архитекторы берут современную идею использования геометрических объемов и переосмысливают весь дизайн конверта с помощью единого, связного подхода. Они используют материал внешней облицовки как на стенах, так и на плоскости крыши / потолка, чтобы подчеркнуть однородность и чистый объем.

В первом примере использование деревянной облицовки как стены, так и двускатного перекрытия помогает визуально связать конструкцию надземной крыши со стенами, делая объем считанным одним элементом.

Во втором примере сплошная металлическая облицовка охватывает как крышу, так и поверхность стены. Этот непрерывный переход — лишь один из способов, с помощью которого некоторые конструкции двускатных крыш успешно совершили прыжок в модернизм.

Плоская крыша, односкатная крыша и двускатная крыша — лучшие и наиболее распространенные примеры простых современных конструкций крыш.Но очевидно, что существуют вариации этих простых конструкций крыш, которые по-прежнему поддаются современной эстетике, будь то комбинирование профилей крыши, манипулирование ими или их какое-то изменение.

Однако достижение современного вида выходит за рамки кровельных профилей. Дизайн дома делает его современным. Профили крыши — это лишь одна из частей мозаики дизайна. Также важно правильно продумать другие детали, такие как геометрические формы, чистые линии, простые материалы и дневной свет.

Вот еще несколько интересных примеров современного дизайна крыш:

Обратите внимание, как в этих двух проектах сочетаются несколько простых форм крыш, но при этом создается простая унифицированная схема крыши. Первый сочетает в себе плоскую и двускатную крыши, а второй — серию фронтонов.

[Barwon House 2 от Auhaus.
Фото любезно предоставлено Auhaus.]

В последних двух примерах архитекторы проявили немного творчества в дизайне крыш. В первом случае конструкция крыши использует две односкатные крыши (или разделяет двускатную крышу пополам) и добавляет зеленую крышу.

Во втором примере требования к зонированию требовали двускатной крыши, а домовладельцы жаждали плоской крыши. Таким образом, конструкция крыши творчески сочетает в себе два профиля крыши, заставляя глаз видеть плоскую крышу с фронтоном на заднем плане. Это было мастерски выполнено в деталях фасада с изменением цвета и материала по линии крыши.

Основное назначение крыши — защита от непогоды. Но он также играет очень большую роль в общем виде и стиле всего дома, энергоэффективности и долговечности. Выбор подходящей конструкции крыши — важное решение.

И это не всегда просто. Иногда его делают с самого начала, а иногда вам, возможно, придется промыть другие части конструкции, прежде чем выбрать лучшую форму крыши.

В конечном итоге, дизайн вашей крыши сводится к следующим переменным и тому, насколько каждая важна для целей вашего проекта.

  • Эстетика и личные предпочтения — Вероятно, одним из наиболее важных факторов при определении дизайна крыши вашего дома на раннем этапе является ваш личный стиль. Если у вас есть сильные предпочтения в отношении определенного дизайна крыши, это может быть решающим фактором по сравнению со всеми другими переменными.
  • Стоимость — Чем проще конструкция крыши, тем дешевле она стоит. Большие консольные опоры, сложные углы, множество отдельных крыш, крутые уклоны и несколько оконных планок крыши увеличивают стоимость вашей кровельной системы — как и тип каркасной системы, кровельный материал и тип изоляции.Если сомневаетесь, делайте это просто.
  • Функция крыши — Вы хотите иметь доступ на крышу? Хотели бы вы выделить немного места для мансарды? Вы хотите более высокую крышу и окна в потолке?
  • Геометрия / дизайн здания — Форма вашего здания играет роль в выборе лучшей системы крыши. Квадратный план этажа может выглядеть и лучше работать с плоской крышей, чем с односкатной крышей. Если вы хотите больше естественного света и освещения, вам может понадобиться односкатная крыша.
  • Геометрия соседнего здания / окружения — Вы хотите, чтобы ваш дом вписался в соседние дома на вашей улице? Если так, возможно, ваш профиль крыши хочет быть похожим на них. Или, может быть, вы хотите сориентировать взгляд в определенном направлении в сторону от соседних домов. Каждое из этих соображений влияет на общий дизайн крыши.
  • Правила зонирования и планирования — Комитеты по планированию, правила зонирования и советы по рассмотрению проектов могут иметь особые ограничения и ограничения на то, что вы можете делать с вашей крышей.Могут быть коды максимальной высоты крыши или постановления о планировании, регулирующие форму или материал вашей крыши. Убедитесь, что вы проявили должную осмотрительность и выяснили, какие государственные учреждения могут повлиять на ваш дизайн.

Если вы проектируете, строите и ремонтируете крышу должным образом (и следите за техническим обслуживанием), хорошая крыша не протечет. Вот почему необходимо подчеркнуть, что важен качественный кровельный подрядчик. Архитектор, дизайнер или инженер могут помочь с проектированием крыши и планами каркаса, но без хорошего опытного кровельщика не обойтись.Именно кровельщик устанавливает подкладку, кровельный материал и элементы гидроизоляции — все жизненно важные элементы, которые имеют решающее значение для сухого и теплого (или прохладного) дома на долгие годы — независимо от формы и профиля вашей крыши.

Что вы думаете и думаете о простых современных конструкциях крыш? Мы хотели бы услышать от вас. Поделитесь ими в комментариях ниже.

[Изображение: Дом из стекла и дерева Кенго Кума.Фото Скотта Фрэнсиса.]

Комментарии закрыты.

Общие термины по кровле | Иллюстрированный глоссарий

Обрамление кровли включает в себя целую лексику. Как вы можете видеть на рисунке ниже, крыши имеют шатровые стропила, коньковые доски, домкраты и многое другое. При работе на крыше стоит знать эти термины.

Вот более пристальный взгляд на общие кровельные термины:

Стык
Открытый конец черепицы. У деревянной черепицы или тряски это более толстый конец.

Торцевая часть черепицы — это конец, обращенный к крыше.

Хомут-стяжка (также воротник-балка)
В профиле каркас обычной скатной крыши образует треугольник: зеркальные пары стропил пересекаются на коньке и соединяются поперек основания потолочной балкой. Собственная прочность и целостность треугольной формы делает крышу прочной конструкцией.

Нижний «пояс» треугольника — система потолочных балок — не дает стенам дома разлетаться в стороны под значительными нагрузками на крышу, толкающими вниз и наружу.

Стяжные хомуты простираются между стропилами

Стяжные хомуты — иногда называемые воротниковой балкой — проходят параллельно балкам потолка, но выше. Каждая галстук-воротник соединяет соответствующую пару стропил в середине пролета, придавая стропилам жесткость и укрепляя общую структуру. Над комнатами со сводчатыми или приподнятыми потолками хомуты иногда дублируются как балки потолка, обеспечивая существенный нижний пояс треугольника, а также могут служить основой для крепления плоской части потолка.

Настил
Обшивка из фанеры или ориентированно-стружечных плит (OSB), используемая в качестве основы для крепления кровельных материалов.

Плотники прибивают фанерный настил (обшивку) к стропилам крыши — в данном случае к ряду стропильных ферм.

Капельный край
Металлическая полоса L-образной формы, расположенная вдоль краев крыши, чтобы вода могла стекать с крыши, не стекая по карнизу или сайдингу.

Карниз
На наклонной крыше горизонтальная нижняя сторона, выступающая из стены дома.

Карнизы нависают над стенами дома.

Воздействие
Часть черепицы, подверженная воздействию погодных условий, обычно меньше половины ее длины.

Открытая черепица — это часть, подверженная воздействию погодных условий.

Войлок или подложка
Пропитанная асфальтом кровельная бумага, которая создает вторичный водонепроницаемый барьер между многими кровельными материалами и настилом крыши.

Под черепичной крышей 30-фунтовый рубероид на фанерной палубе проливает воду.

Гидроизоляция
Металлические детали, препятствующие проникновению воды в перекрестки, такие как впадины или стыки на вертикальных стенах, или вокруг отверстий в крыше, таких как дымоходы или вентиляционные трубы.

Уплотнение ступени с силиконовым уплотнением.

Шаг
Угол наклона крыши — это величина уклона или угла наклона крыши. Есть ли разница между шагом и наклоном? И да и нет. Чтобы понять, как правильно использовать эти термины, поможет краткий урок геометрии крыши.

Как рассчитать уклон крыши

Уклон выражается в виде дроби, например 1/4, где каждое число представляет координаты угла. Этот угол основан на подъеме (высоте) и размахе (ширине) крыши. Шаг — это подъем по размаху.

Допустим, ваш дом имеет ширину 38 футов, а двускатная крыша имеет свес в 1 фут с каждой стороны; что делает пролет крыши 40 футов. От карниза до пика он достигает 10 футов в высоту — это подъем. Рисунок 10/40 и уменьшите его до 1/4.Он имеет шаг 1/4. Уклон крыши выражается как отношение высоты подъема крыши (расстояние по вертикали) к каждой высоте спуска (расстояние по горизонтали).

«Уклон 4 на 12» означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов горизонтального расстояния. Слово «шаг» впервые было использовано в начале 17 века для обозначения «высшей точки». Это относилось ко всему, от музыкального звука до высоты, которую достигает сокол, прежде чем напасть на свою жертву.

Стропила
Каркас, поддерживающий настил крыши и кровлю.На скатной крыше это угловые брусья с нижней стороны.

Стропила являются основными опорами кровли.

Грабли и коньки
Наклонный край крыши над стеной — это грабли.

Квадратная часть скатной крыши называется «граблями». Конек — это горизонтальная вершина крыши.

Конек — это вершина, на которой встречаются две наклонные части крыши. Коньковая доска, являющаяся частью каркаса крыши, проходит горизонтально по пику скатной крыши.Коньковая доска, по сути, являющаяся хребтом обычной крыши с решетчатым каркасом, зажата между стыковочными концами стропил.

Вот небольшая мелочь: слово «hryge» на древнеанглийском языке впервые было использовано в отношении крыш домов в 16 веке. В XVII и XVIII веках «конек» и «конек-столб» использовались соответственно для обозначения горизонтального бруса или шеста на коньке крыши. То, что когда-то было шестом или деревом, теперь превратилось в фрезерованную доску — обычно для домов размером 1 на 6 или больше — отсюда и сегодня используется термин «коньковая доска».”

Квадрат
Измерение площади крыши, равной 100 квадратных футов (площадь 10 футов на 10 футов).

Наклон
Наклон крыши — это количество дюймов, на которое она поднимается на каждые 12 дюймов горизонтального пробега. Крыша с уклоном «4 из 12» поднимается на 4 дюйма на каждые 12 дюймов горизонтального пробега. Та же самая крыша имеет уклон 4/12 или 1/3. Термины «шаг» и «наклон» — это просто два разных способа выражения одного и того же измерения. См. «Шаг» выше.

Софит
Софит — это горизонтальная нижняя сторона свеса крыши, арочного проема, лестницы, потолка или аналогичного архитектурного элемента.

Еще немного мелочей: от итальянского «soffitta» для «под» и «figgere», чтобы исправить, слово «soffit» восходит к временам ранней палладианской архитектуры. Типичные софиты в современных домах включают плоскую площадку под карнизами, где вентиляционные отверстия обеспечивают вентиляцию чердака, нижний периметр подвесного потолка и потолок, который крепится к нижней стороне лестницы.

Долина
Угол, образованный в месте пересечения двух наклонных поверхностей крыши. Поскольку он собирает воду, стекающую с двух плоскостей кровли, он обычно защищен металлической оградой.

Долина собирает воду с двух откосов и направляет ее вниз по крыше в водостоки.

Рекомендуемый ресурс: Найдите предварительно проверенного местного подрядчика по кровельным работам

Позвоните, чтобы получить бесплатную оценку от профессионалов кровельных работ:
1-866-342-3263

О Дон Вандерворт

Дон Вандерворт разработал его опыт более 30 лет в качестве строительного редактора Sunset Books, старшего редактора журнала Home Magazine, автора более 30 книг по обустройству дома и автора бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Скатная крыша — Designing Buildings Wiki

Скатная крыша — это крыша, которая наклонена вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому. «Уклон» крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны.

Скатная крыша отличается от плоской кровли, которая технически представляет собой любую крышу с уклоном менее 10 °; однако на практике они имеют тенденцию быть более мелкими, обычно выражаются в виде градиента и могут составлять от 1:40 до 1:80.Для получения дополнительной информации см. Плоская крыша.

В руководстве по моделированию Национальной методологии расчетов (NCM) (для зданий, отличных от жилищ в Англии), издание 2013 года, опубликованное Министерством по делам сообществ и местного самоуправления (DCLG), считается, что скатная крыша — это «крыша с уклоном более 20 градусов и меньше или равно 70 градусам — если шаг больше 70 градусов, это должно считаться стеной ».

Двумя основными методами строительства скатных крыш являются:

Существует также ряд других каркасных конструкций, например, портальные каркасные крыши.

Есть несколько различных типов скатной крыши :

Односкатная крыша — это крыша, которая скатывается с одной стороны здания (или его части) на другую. Односкатная крыша обычно использовалась для создания пристроек в викторианские времена и до сих пор используется аналогичным образом. В домашнем строительстве он обычно состоит из ряда стропил, прикрепленных к стенам на обоих концах пролета крыши, которые поддерживают рейки, к которым крепится кровельное покрытие.

Для получения дополнительной информации см. Односкатная крыша.

Часто называемая простейшей формой скатной крыши , парная крыша состоит из двух отрезков бруса (стропил), прислоненных друг к другу, привязанных в местах пересечения наверху.

Для получения дополнительной информации см. Парная крыша.

При добавлении потолочных балок, отрезка бруса, проходящего горизонтально между стропильными ногами, к парной форме крыши, конструкция становится намного более безопасной. Балка действует как стяжка, предотвращая прогиб стены наружу и увеличивает потенциальный пролет крыши.их также можно использовать для поддержки плоского потолка.

Для получения дополнительной информации см. Закрытая парная крыша.

За счет увеличения высоты балок перекрытия над уровнем низа стропил, воротниковая крыша позволяет частично возводить верхние помещения в пространстве крыши, что приводит к некоторой экономии за счет небольшого уменьшения высоты внешних стен и, следовательно, количества нужна кирпичная кладка.

Для получения дополнительной информации см. Крыша воротника.

Чтобы увеличить возможные пролеты крыши без ущерба для устойчивости стен, увеличения размеров стропил или дополнительных затрат, можно использовать прогоны.Установив прогон в конструкцию крыши, стропила получают дополнительную поддержку и больше не должны быть такими толстыми и тяжелыми.

Для получения дополнительной информации см. Крыша Purlin.

Фермы позволяют достичь более широких пролетов, чем предыдущие методы. До 1920-х годов в типичном жилище было обычным делом иметь две фермы, однако можно было использовать и больше, в зависимости от нагрузки.

Для получения дополнительной информации см. Ферма большого сечения.

В современном домостроении наиболее распространенная форма стропильных ферм известна как финка или w-ферма.Он состоит из стропил, включающих в себя элементы растяжения и сжатия в форме W. Эти стропильные фермы могут иметь пролеты до 12 м и могут быть спроектированы с учетом множества различных углов наклона.

Для получения дополнительной информации см. Стропильная балка.

Наиболее распространенные виды покрытия для скатных крыш :

Для получения дополнительной информации см. Кровельные покрытия.

CE Center — Новые возможности для изоляции и вентиляции скатных крыш с деревянным каркасом

Комбинированная скатная крыша с полостной вентиляцией

Существуют обстоятельства, при которых горизонтальный потолок и чердачное пространство наверху не соответствуют проектным требованиям здания. В таких случаях сборка может быть более компактной, создавая одновременно скатную крышу и наклонный потолок, но все же необходимо учитывать все те же потребности в барьерах и вентиляции. Обычный подход заключается в использовании элементов каркаса крыши, которые достаточно глубоки, чтобы выдерживать нагрузки на конструкцию, соответствовать необходимому уровню изоляции между ними и при этом обеспечивать пространство для вентиляции. В некоторых климатических зонах даже стропила размером 2 на 12 может быть недостаточно для достижения всего этого, поэтому может потребоваться более глубокая плоская ферма или другой конструктивный элемент.Тем не менее, водяной барьер по-прежнему будет оставаться на внешней поверхности сборки, в то время как воздушный барьер и замедлитель образования пара будут располагаться вдоль внутренней поверхности. Изоляция устанавливается между элементами каркаса до необходимого или желаемого уровня в зависимости от типа и соответствующего R-значения на дюйм (т.е. войлок, аэрозольная пена и т. Д.). Глубина изоляции будет ограничена необходимостью постоянного вентиляционного пространства глубиной не менее 2 дюймов, что позволяет воздуху проходить между потолком и коньковыми проемами, так что вентилируется каждое пространство каркаса (а не любое другое пространство, как некоторые могли бы комментарий).Обычно вдоль нижней стороны кровельной обшивки устанавливают непрерывные вентиляционные желоба или изоляционные барьеры, чтобы обеспечить сохранение вентиляции.

Изолированная скатная крыша с верхней вентиляцией

Если обеспечить достаточную вентиляцию и изоляцию на одной глубине каркасного элемента невозможно, альтернативой является создание дополнительного вентиляционного слоя поверх каркасного слоя. В этом случае полость каркаса заполняется изоляцией или жесткая изоляция накладывается на деревянный каркас и потолочную систему.Затем создается минимум 2-дюймового воздушного пространства в качестве «крыши» для отвода влаги, которая выходит через швы в изоляции. Вентиляционное пространство также помогает поддерживать холодную нижнюю часть поверхности крыши, предотвращая таяние снега и образование ледяных плотин. Д-р Лстибурек рекомендует этот подход к перекрытию крыши, когда также используются структурные изолированные панели (SIPS), поскольку стыки панелей могут быть источниками утечки воздуха изнутри здания. Хотя такой подход к перекрытию крыши эффективен для вентиляции, его строительство может быть более дорогостоящим, поскольку оно включает создание вентиляционного канала, который должен поддерживать водяной барьер обшивки и кровли.

Изолированная скатная крыша с вентиляцией сверху включает жесткую изоляцию со смещенными стыками и 2-дюймовым воздушным каналом для отвода влаги с крыши через вентиляционное отверстие конька.

Утепленная скатная крыша без вентиляции

В этой сборке используется наклонная крыша / потолок с изоляцией, заполняющей всю глубину между потолком и обшивкой крыши. Это может быть жесткая изоляция, непроницаемая для воздуха (т. е. служащая воздушным барьером) между внутренней и внешней поверхностью, такая как полиуретан с закрытыми порами или полиизоцианурат с присущими ему свойствами водо-, паро- и воздухонепроницаемости. к изоляции.Это также может быть достигнуто путем напыления воздухонепроницаемой изоляции полностью между каркасом крыши на всю глубину. Или можно использовать изготовленные СИПС, если в них используется воздухонепроницаемая изоляция. В этих случаях кровельная система полагается на множество свойств изоляции и других материалов, чтобы сформировать полностью непрерывные воздушные, тепловые и влагозащитные барьеры. Следовательно, вентиляция не требуется и не предоставляется.

Невентилируемая изолированная наклонная крыша — это такая крыша, в которой обычно используется воздухонепроницаемая изоляция во всем или большей части пространства между элементами каркаса (показано светло-зеленым цветом на иллюстрации), обычно в виде изоляционной пены.

Опции, распознаваемые кодом

Большинство строительных конструкций с деревянным каркасом соответствует Международному жилищному кодексу (IRC), в котором подробно описаны все аспекты деревянного каркаса. В частности, в главе 8 IRC конкретно рассматривается конструкция крыши и потолка, а в разделе R806 — вентиляция крыши. Для легких коммерческих или многоквартирных домов с деревянным каркасом будут применяться Международные строительные нормы и правила. В главе 12 в разделе 1202 рассматривается вентиляция крыши.2 и таблица 1202.3. Взяв за основу все эти ссылки на код, мы можем просмотреть соответствующие положения следующим образом.

Узлы вентилируемой крыши

IRC Section R806.1 и IBC 1202.2.1 требуют «перекрестной вентиляции для каждого отдельного помещения с помощью вентиляционных отверстий, защищенных от попадания дождя или снега» как для «закрытых чердаков», так и для «закрытых стропильных пространств, образованных там, где потолки устанавливаются непосредственно на нижняя сторона стропил ». Это является основой как вентилируемого чердака, так и изолированной скатной крыши с вентилируемой полостью, описанных выше, и влияет на «перекрытие крыши», также описанное выше.Каждый код также предписывает минимальную площадь вентиляции: «Минимальная чистая свободная вентилируемая зона должна составлять 1 150 площади вентилируемого пространства». В каждом случае перечислены исключения для уменьшения объема вентиляции до 1 300 вентилируемой зоны при соблюдении определенных условий, которые уменьшили бы вероятность проникновения пара. В любом случае коды сначала определяют и предписывают минимально допустимые уровни вентиляции для сушки вентилируемой кровли.Кроме того, как IRC R806.3, так и IBC 1202.2.1 отвечают требованиям минимального зазора в 1 дюйм между изоляцией и оболочкой для обеспечения надлежащего воздушного потока. Обратите внимание, что большинство ученых-строителей рекомендуют зазор не менее 2 дюймов для достижения наилучших характеристик (т. Е. Больше, чем минимум норм). Наконец, в кодексах рассматривается необходимость проектирования и установки всех вентиляционных отверстий для обеспечения соответствующей защиты от атмосферных воздействий и предотвращения вторжения насекомых, грызунов и т. Д.

Общие типы крыш и способы их моделирования в Autodesk Revit — Программное обеспечение BIM и приложения Autodesk Revit T4R (инструменты для Revit)

Проектирование крыш в Revit может создавать определенные трудности, особенно для пользователей, менее знакомых с инструментами моделирования крыш.Создание точной геометрии и размера крыши для новой постройки или моделирование существующей крыши с заданными размерами не всегда просто. Однако, если мы будем следовать некоторым ключевым принципам, мы сможем смоделировать довольно много крыш, просто используя инструмент Revit «Roof by Footprint». Для профилей более сложных форм обычно используется «Кровля экструзией», о которой мы расскажем в следующих статьях. Другими способами создания крыш являются трехмерное массирование с использованием инструмента «Крыша по граням», который позволяет создавать большее разнообразие сложных конструкций крыш, а также массовое массирование на месте или массовые семейства, позволяющие проектировать крыши неправильной формы и растяжения. кровельные конструкции.

На данный момент мы сосредоточимся на некоторых из наиболее распространенных типов крыш, используемых для небольших жилых, коммерческих и промышленных проектов.

Чтобы создать простую вальмовую крышу с помощью инструмента «Крыша по контуру», выполните следующие действия.

  1. Подготовьте стены и уровни по периметру
  2. На вкладке «Архитектура» выберите инструмент «Крыша — Крыша по контуру» и выберите нужный тип крыши
  3. Выберите соответствующий уровень для нижней грани крыши
  4. Используйте инструменты «Выбрать стены» и наведите указатель мыши на стена — нажмите вкладку, чтобы выбрать все соединенные стены по периметру.
  5. Определите параметры крыши, такие как свесы, уклоны, смещение от уровня, срез стропил
  6. Завершите кровлю, выйдя из редактора крыш


1.Используйте инструмент для рисования стен.

2. Каждую границу можно редактировать индивидуально.

3. Уклон крыши задается в параметрах.

4. Наклон крыши можно регулировать с помощью поручней.

5. Могут быть добавлены дополнительные функции.

Для другого варианта вальмовой крыши выполните те же шаги, что и выше, и настройте несколько параметров, как показано ниже.


1.Форма крыши может быть дополнительно изменена

.

2. Определите свесы и отключите параметр
уклона для линий границ
двускатной крыши.

3. Стена может быть прикреплена по линии крыши.

4. Выберите несколько стен и используйте функцию
Присоединить верх / основание.

В следующем примере мы увидим, как мансардные окна, односкатные и двускатные торцевые крыши можно смоделировать с помощью функции «Крыша по площади основания».Чтобы получить эти более сложные формы, снова выполните шаги, приведенные в первом примере, и настройте некоторые параметры.

9. Выберите стены с нижних уровней и прикрепите их к крыше. Вы также можете создать стены на соответствующем уровне чердака и прикрепить их.

10. Чтобы сделать двухскатную мансардную крышу, создайте крышу по контуру на соответствующем уровне, снимите отметку с параметра уклона для линии границы фронтона, соедините углы, проведите новую линию сзади и отключите параметр уклона, и прикрепить к крыше двускатную торцевую стену.

11. Используйте функцию «Присоединить / отсоединить крышу» на вкладке «Геометрия» и выберите основную крышу и слуховую крышу — затем создайте слуховой проем для основной крыши. Выберите края крыши / стены и обрежьте углы линий модели.

12. Для слуховых окон с односкатным шагом повторите процесс, но удалите определение уклона и вместо этого добавьте стрелку уклона, которую можно дополнительно определить в свойствах.

13.Для оставшихся односкатных скатов повторите тот же процесс и либо используйте стрелку уклона, либо добавьте уклон к одной из линий границы периметра крыши. Вырежьте проемы в крыше, как в предыдущем примере.

14. Чтобы создать вытянутую крышу, добавьте крышу по контуру и удалите определение уклона с внутренних ограничивающих линий. Шаг можно регулировать.

Чтобы создать шатровую мансардную крышу или полуаватную крышу, создайте крышу по контуру, как в предыдущих примерах, и выполните следующие действия.

1. Создайте крышу с определением уклона
для всех трех внешних граничных линий.


2. Для конца фронтона половины бедра — разделите всю линию
на три и удалите определение уклона для двух боковых ограничивающих линий
.

3. Определите уклон для средней граничной линии
и запишите в параметр Смещение от основания крыши.


4. В результате получилась полавальмовая крыша
со слуховыми окнами.
Слуховые окна других типов могут быть созданы по тем же принципам, что и в предыдущих примерах. Используйте команду «Создать крышу по контуру» и добавьте дополнительные элементы, как показано ниже.

1. Выберите внешние стены для создания крыши — разорвите границы, чтобы определить, где будут находиться слуховые окна.

2. Добавьте 10-градусный уклон к средней граничной линии с граничными линиями с каждой стороны без определения уклона и со стрелкой уклона.

3.Сохраняйте нулевое смещение от основания крыши для первой и последней ограничивающих линий.

4. Постепенно увеличивайте смещение для следующих двух линий, идущих к центру — смещение 1000 мм.

5. Используйте смещение 1200 мм от основания крыши для верхней части линии слухового окна.

6. Вырежьте проем слухового окна для основной крыши, взяв стены по периметру.

7. Создайте крышу по контуру для верхней части и при необходимости прикрепите стены к крыше.

8. Для перевернутой крыши добавьте отрицательное значение уклона к боковым граничным линиям.

9. Перевернутые крыши могут применяться в различных сценариях и в дальнейшем модифицироваться.

Чтобы смоделировать крышу мансардного типа, Revit позволяет определить уровень отсечения, при котором крыша срезается по горизонтали, и можно создать дополнительную кровлю от уровня отсечения вверх. Давайте рассмотрим это более подробно на следующем примере.

11. Набор инструментов Revit Roof позволяет добавлять перекрытия, облицовку и желоба к существующей крыше, выбирая линию края крыши.

Нерегулярные двускатные крыши также довольно просто построить. Принимая во внимание шаги, предпринятые в приведенных выше примерах, нарисуйте стены и создайте крышу по контуру на соответствующем уровне.

1. Разделите линию границы торца фронтона
на две части
.

2. Добавьте стрелки наклона, указывающие друг на друга.


3. Определите параметры стрелки наклона.

4. Подготовьте мансардные стены и начертите крышу
.

5. Соедините две крыши и прорежьте слуховой проем в основной крыше.

Моделирование крыш по площади основания может также использоваться для других типологий. Массив односкатных крыш может быть спроектирован таким образом, чтобы можно было размещать окна в коридоре через определенные промежутки.

1. Боковые стенки можно отрегулировать с помощью
, перемещая линию профиля до желаемой линии крыши.


2. Нарисуйте прямоугольник крыши и добавьте стрелку уклона
.

3. Разделите боковые граничные линии и
добавьте стрелки уклона, чтобы они пересекались на желаемых расстояниях.


4. Угол наклона и свес
можно дополнительно изменять.

Другой пример использования параметра уровня отсечки — соединение двух типов крыш. В данном случае мы имеем гибрид вальмовой и двускатной крыши.Как и в предыдущих примерах, подготовьте внешние стены, на которых будет моделироваться крыша. Убедитесь, что у вас есть уровни нужной высоты.


1. Нарисуйте крышу с уровнем отсечения
на желаемой высоте
.

2. Нарисуйте двускатную крышу с базовым уровнем
на уровне отсечки.
Прикрепите фронтальные торцевые стены к крыше и создайте боковые стены.

3. Создайте слуховой проем для основной крыши, указав граничные линии верхней крыши и боковых стен.


Итак, выше мы видели, как можно создавать различные типы крыш с помощью инструмента «Крыша по контуру» в Revit, но к этим крышам можно добавить еще более сложные детали. Посетите наш БЕСПЛАТНЫЙ ВЕБИНАР по обрамлению кровельных панелей, ферм и стропил 3 июня 2020 года, чтобы увидеть, как полностью построить крышу из Revit, создать рабочие чертежи и экспортировать в ЧПУ.

Мы также приглашаем вас загрузить нашу док-станцию ​​TOOLS4BIM, чтобы воспользуйтесь БЕСПЛАТНОЙ пробной версией наших инструментов для крыши с деревянным каркасом или кровли с металлическим каркасом.И мы рекомендуем вам запросить бесплатную личную демонстрацию программного обеспечения для создания рам с одним из наших консультантов по BIM. Просто отправьте нам записку, и мы ее возьмем.

Свяжитесь с нами


Подпишитесь на нашу новостную рассылку в БЛОГе и будьте в курсе предстоящих бесплатных вебинаров, советов и рекомендаций по Revit, а также последних новостей о разработке и приложениях AGACAD TOOLS4BIM!

Связанные сообщения в блоге:



Skillion Roofs: an Introduction

Опубликовано: ноябрь.1, 2018

У скиллионной крыши одна плоская поверхность. Ее нельзя сравнивать со стандартной плоской крышей, потому что уклон скиллионной крыши более крутой и заметный. Крыша skillion также известна как односкатная или односкатная крыша. Односкатная поверхность односкатной крыши не прикреплена к другой поверхности крыши, что сильно отличает ее от двускатной или двускатной крыши. Крыши Skillion просты в изготовлении и имеют уникальный минималистичный вид.

История

Неясно, где и когда в истории были видны крыши skillion, но мы знаем, что крыша skillion была обычным стилем кровли, который использовался для пристройки домов в викторианские времена.Крыши Skillion использовались в областях, которые были склонны к меньшему количеству осадков и лучше подходили для более теплого климата, отсюда их название односкатные крыши. Тем не менее, благодаря современному дизайну и инновациям в выборе материалов, крыши skillion могут использоваться для покрытия различных конструкций различного размера, а не только для небольших навесных конструкций.

Как они построены?

Крыши Skillion обычно представляют собой автономные крыши. Их не нужно прикреплять ни к какой другой части крыши.В то время как традиционные крыши обычно имеют разные уклоны и уклоны, многоуровневые крыши проще построить. Конструкция может иметь как односкатную крышу, так и кровлю другого типа.

Скиллион или односкатная крыша состоит из двух основных частей:

Стропила: Стропила — это наклонный элемент, который используется для формирования ската крыши. Обычно он используется для поддержки крыши. Он также используется для передачи нагрузок на внешнюю стену конструкции, тем самым обеспечивая прочность и поддержку.Иногда, в соответствии с длиной стропила, требуется балка, чтобы предотвратить прогиб стропил и обеспечить им дополнительную поддержку. «Птичий вырез» на стропилах позволяет легко их соединять.

Балки: Балки также являются важным элементом многоэтажной кровли. В крыше skillion балки размещаются так, чтобы идти горизонтально под углом 90 градусов к стропилам. Балки служат опорой для стропил и тем самым укрепляют конструкцию.

Как долго служат эти крыши?

Скатные крыши обычно служат дольше стандартных плоских крыш. Если односкатная или односкатная крыша построена с использованием качественных материалов, устойчивых к атмосферным воздействиям и одновременно прочных, она легко сможет обеспечить более длительный срок службы, чем плоская крыша. Скиллионная крыша, которая была правильно построена с эффективной изоляцией, не подвергнется воздействию экстремальных температур и потребует гораздо меньшего обслуживания.

Преимущества Skillion Roof

Для крыш

Skillion требуется меньше материалов, и их легче построить, чем традиционные крыши.Однако опытный кровельщик позаботится о том, чтобы крыша skillion была построена с использованием правильных материалов и была построена с точностью и аккуратностью.

Крыши

Skillion идеально подходят для тех, у кого ограниченный бюджет, поскольку их легко построить и использовать меньше материалов.

Возможность добавлять многоуровневые объекты к собственности с использованием различных крыш, обеспечивающих уникальный дизайн и добавленную стоимость.

Крыши

Skillion имеют скошенную плоскую поверхность и довольно заметный уклон.Этот аспект крыши привлекает внимание и придает минималистский, но элегантный вид.

Крыши

Skillion имеют крутой уклон, что облегчает стекание снега и воды с крыши. Этот аспект делает их идеальными для регионов, подверженных сильным дождям и снегу.

Некоторые домовладельцы могут решить сделать пристройки, используя крышу skillion, которую можно использовать в дополнение к традиционной крыше для дополнительного покрытия.

Небольшой наклон крыши skillion — идеальная поверхность для установки солнечных батарей.Солнечные панели не только помогут сэкономить энергию, но и упростят техническое обслуживание в будущем.

Недостатки

Крыши Skillion выступают под узким углом из стен и потолков собственности. В результате пространство сужается и остается меньше места для чердака.

  • Низкие потолки и опасность ветра:

Потолки в собственности могут быть слишком низкими, если крыша skillion слишком высока. Крыши Skillion также не подходят для районов, подверженных сильным ветрам.

Варианты крыш Skillion

Варианты крыш skillion включают овальные и круглые конструкции, а также другие конструкции.

Крыша Skillion в виде бабочки также является популярным вариантом кровли, состоящей из двух скилонов или наклонных панелей, которые наклонены вниз в противоположных направлениях, создавая впечатление «крыльев».

Изогнутые крыши также представляют собой разновидность крыш skillion, но обычно их можно увидеть на больших архитектурных зданиях из-за их высокой стоимости.

Домовладельцы также могут совмещать в одном доме и двускатную крышу, и кровлю со скилоном. Эти крыши известны как сплит-скиллион или сплит-односкатная кровля.

Цена Skillion Roofs

Крыши

Skillion обычно строятся на стропилах, но стоят значительно меньше, чем крыши с несколькими скатами. Справедливая оценка крыши skillion составляет от 6000 до 12000 долларов в зависимости от различных факторов, таких как шаг и материалы, используемые для строительства крыши.Скиллионная крыша, покрытая асфальтовой черепицей, будет стоить намного меньше, чем скиллионная крыша, покрытая металлом. Затраты на установку также варьируются и зависят от уклона крыши, а также от количества используемых стропил и балок.

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
