Многоскатная крыша: Многощипцовая крыша (57 фото): щипцовая конструкция своими руками, схема многощипцовых конструкций частных домов, устройство кровли

стропильная система сложной кровли, расчет снеговых и других нагрузок, планы, фото частных домов, инструкция по возведению пошагово

Крыши с большим числом и сложной формой скатов по понятным причинам не относятся к бюджетным, но пользуются неизменным спросом из-за оригинального внешнего вида и хороших рабочих показателей.

Возведение их своими силами возможно лишь при наличии грамотного проекта и навыков кровельных работ, в остальных случаях все этапы без исключения доверяют специалистам.

Содержание

• 1 Устройство многоскатной кровли
  • 1.1 Элементы
  • 1.2 Особенности стропильной системы
  • 1.3 Планы конструкций с фото
• 2 Плюсы и минусы
• 3 Сфера использования
• 4 Проектирование и расчет нагрузок
• 5 Строительство пошагово своими руками
• 6 Видео по теме
• 7 Заключение

Устройство многоскатной кровли

Данная группа представлена крышами с числом скатов от 4 и более, направленными в сторону наружных стен. Верхний предел ограничен лишь бюджетом и фантазией застройщиков, проект может включать несколько фронтонных участков, врастающие друг в друга скаты, одно- или многоуровневые конструкции.

Элементы

Конструкция в любом случае является сложной и включает:

• Скаты – наклонные участки крыши, расположенные в одной плоскости и формирующие конфигурацию кровли при стыковке или пересечении друг с другом. Количество скатов напрямую влияет на сложность и стоимость проекта, в большинстве случаев эта величина является четной.
• Щипцы и фронтоны — вертикальные участки стены, ограниченные плоскостью скатов. Первые по сути не имеют карнизного свеса, вторые – закрываются выступами со средней длиной в 40-50 см. Подробно об устройстве фронтона односкатной крыши читайте в этой статье.
• Наружные ребра хребтов и внутренние ендовы – углы, образуемые на стыках смежных скатов. В зависимости от места расположения выделяют верхний горизонтальный коньковый прогон, диагональные ребра-вальмы и внутренние разжелобки ендовы.
  Последние нуждаются в усиленной герметизации и подпорках в верхней зоне.
• Карнизные свесы, защищающие фасад от осадков. О том, как обустроить карнизный свес односкатной крыши, читайте тут.
• Второстепенные системы и элементы, устанавливаемые с целью продления срока службы кровельных конструкции (водосточные желоба, аэраторы).

Остальные элементы стандартные, по аналогии с другим скатными разновидностями сложные крыши закрываются многослойным пирогом, при необходимости – утепляемым и вентилируемым (что относится к основным узлам и элементам скатной крыши?)

Особенности стропильной системы

Отличительными особенностями каркасов таких кровель являются:

Сложность стропильной системы сказывается на технологии монтажа пирога и выборе кровельных материалов. Из-за большого числа стыков при выборе последних предпочтение отдается мелкоштучным или экономным при раскрое покрытиям.

Вне зависимости от типа кровли на проблемных участках стропильный каркас закрывается сплошной обрешеткой. Это, вкупе с причудливой формой крыши приводит к необходимости установки аэраторов в верхней зоне или принятии других мер по проветриванию пирога.

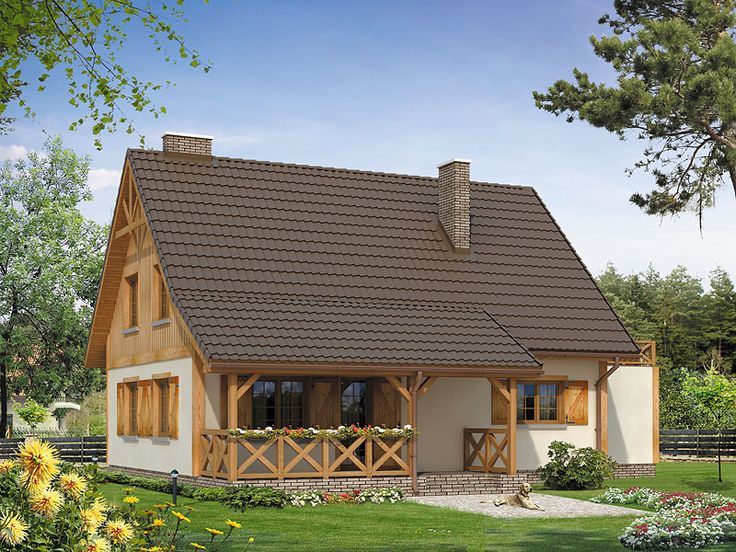

Планы конструкций с фото

Строительные нормативы относят к сложным крышам конструкции с числом скатов на площади в 100 м² от 5 и выше или меньшим количеством при наличии элементов с криволинейными поверхностями. В частности, ЕНиР «Кровельные работы» определяет сложными крыши шатрового, купольного или сводчатого типа, или совмещенные постройки с примыканием к таким конструкциям от 10% от общего периметра (как сделать шатровую крышу своими руками?).

Основные отличия проявляются в форме дополнительных скатов. В зависимости от этого параметра сложные крыши условно разделяются на вальмовые (с треугольными скатами и ровной линией фронтонов) и многощипцовые (с треугольными вертикальными вставками под двускатными выступами). Подробно о том, что такое вальма крыши, читайте тут.

Примеры фото сложных вальмовых конструкций приведены ниже:

Многощипцовые разновидности отличаются отсутствующей или малой протяженностью горизонтальных опорных участков, в ряде случаев все весовые и распорные воздействия переносятся исключительно на диагональные ноги.

Помимо этого, различия проявляются в числе уровне скатов, их форме и симметричности. Максимальную сложность имеют комбинированные виды, совмещающие все типы скатов и имеющие многоуровневую конструкцию. Это же относится к крышам со скатами или элементами с криволинейными или ломаными поверхностями (как сделать ломаную крышу своими руками?)

Плюсы и минусы

• Оригинальный внешний вид, возможность реализации любых дизайнерских идей и многообразие предлагаемых вариантов исполнения.
• Быстрый сход снега на конструкциях с крутыми скатами.
• Хороший баланс крыши (при условии грамотного планирования), устойчивость и долговечность.
• Большой объем подкровельного пространства и возможность заложения под крышами комфортных жилых помещений.

Недостатки связаны со сложной формой конструкции. В частности:

• Многоскатные разновидности кровель обходятся в разы дороже обычных крыш из-за потребности в профессиональном проектировании и монтаже, перерасходе материалов и доборных элементов, и необходимости усиления отдельных участков типа ендов.
• Выбор кровельных покрытий для данного типа крыш ограничен бюджетом и требованиями герметичности, правильно уложить фальцевые материалы, черепицу или замковые системы на угловые скаты могут только профессионалы.
• В ряде случаев многоскатные крыши нуждаются в разветвленной и сложной системе водоотвода.

Сфера использования

Потребность в заложении многоскатных крыш возникает при сложном проекте дома (наличии пристроек, П, Т или Г-образной форме, многоуровневой внутренней планировке), необходимости заложения под крышей углубленных балконов или полноценных жилых помещений.

Из-за больших трат на возведение эта конструкция в принципе не является универсальной или бюджетной, но вложения в нее частично окупаются при строительстве домов с мансардными этажами. Последнее объясняется большой площадью фронтонных и вертикальных участков и простотой их остекления.

Также, такие конструкции хорошо себя зарекомендовали при покрытии одноэтажных построек с большой площадью (крыша сложной формы лучше отводит осадки и имеет меньшую парусность в сравнении с ровными протяженными скатами).

Проектирование и расчет нагрузок

Расчет и составление проекта начинают со сбора нагрузок и данных, с акцентом на собственном весе системы и пирога, объеме осадков и силе ветров в регионе. Параметры крыши уточняются и корректируются несколько раз, вплоть до выбора оптимального решения. Первыми подбираются уклон и высота крыши, затем по предварительному эскизу рассчитывается ориентировочная площадь каждого ската и всей крыши (как рассчитывается уклон и площадь крыши?).

При уклоне скатов менее 60° при расчете обязательно учитывается влияние снеговой нагрузки (величина, выбираемая по климатическим таблицам, умножается на площадь скатов по отдельности и на поправочный коэф. зависящий от их уклона). Ветровые нагрузки помимо добавления в суммарный расчет учитываются при выборе частоты привязки стропил к мауэрлату или величине выноса карнизного свеса.

Важно! С целью упрощения расчета конструкция разбивается на простые элементы (прямоугольники, трапеции, треугольники), параметры каждого вычисляются отдельно и суммируются.

Этап завершается получением подробного проекта и 3-D модели крыши, они же используются при подсчете материалов и сметы.

Строительство пошагово своими руками

Работы начинаются с подготовки несущих конструкций дома (включая уточнение их размеров до мм и согласование с данными проекта, укрепление, гидроизоляцию участков под мауэрлатом), материалов, лесов и площадки.

Большая часть элементов распиливается, обрабатывается и собирается внизу или на ровном перекрытии, любые мелочи продумываются заранее. Порядок действий в целом стандартный:

• На горизонтальных участках несущих стен шпильками крепится цельный брус мауэрлата.
• Проводятся разметочные работы – на опорном брусе или конструкциях дома отмечаются точные места крепления рядовых и диагональных стропил.
• Выполняется укладка лежня и вертикальных опорных стоек и коньковых прогонов (при наличии, в частности – при сборке частей со наслонным типом стропил). Фермы висячего типа, наоборот, крепятся в собранном виде. Костяк каркаса считается собранным после фиксации всех самонесущих опор, проверки их положения и надежности крепления.
• Каркас равномерно обшивается укороченными стропилами.
• Монтируются все элементы, усиливающие каркас. Особое внимание уделяется верхней зоне, ендовам и наружным диагональным стропилам. В обязательном порядке укрепляются зоны примыкания и вставки других элементов.

  Сборка стропильного каркаса завершается проверкой надежности всех крепежей и дополнительной привязкой стропильных ног (обязательной для каждой стропилины на скатах с крутым уклоном).

• Стропильная система обшивается обрешеткой (сплошной в зоне внутренних углов и повышенных нагрузок).
• Сложная многоскатная крыша изолируется от влаги, внутреннего пара и теплопотерь и покрывается выбранной кровлей. В домах с жилыми чердаками принимаются меры по утеплению мансарды и заложении правильной системы ее вентилирования (какой выбрать утеплитель для мансардой крыши?).

  Из-за сложной геометрической формы конструкций этап требует профессионального подхода, малейшие ошибки ухудшают циркуляцию воздуха между слоями пирога или снижают герметичность кровли.

• Выполняется монтаж второстепенных узлов и разветвленной системы сбора и отвода воды со скатов.
  Снегозадержатели на крутых конструкциях не устанавливаются, но доступ к ендовам, зонам примыкания к вертикальным стенам, проходным конструкциям и аналогичным проблемным участкам обеспечивается в любом случае. Этап завершается их герметизацией, подшивкой лобовой доски и карнизных свесов.

• Многоскатная крыша обшивается изнутри.

Видео по теме

Из видео узнаете о том, как сделать стропильную систему сложной многоскатной крыши:

Заключение

В заключение стоит отметить, что долговечность, внешний вид и герметичность таких крыш полностью зависят от профессионализма укладчиков. Грамотно спроектированные и построенные многоскатные крыши десятилетиями украшают дом вне зависимости от условий эксплуатации. Ошибки приводят к деформациям и протечкам.

Многощипцовая крыша — конструкция и монтаж

Дата последнего изменения:

17 февраля 2017

Время на чтение:

9 минут

488

Многообразие видов крыш даёт архитекторам большой простор для фантазии. Даже простой односкатной крышей можно увенчать дом так, что он будет броско и оригинально выглядеть. Хорошо смотрятся двускатные и вальмовые крыши, но многощипцовая сложная крыша является идеальным выбором с эстетической и практической точки зрения.

Под такой кровлей располагается удобное мансардное, жилое помещение с естественным дневным освещением. Эта конструкция более трудоёмкая и дорогая, но владельцы сознательно идут на расходы. Чтобы понять, почему это происходит, необходимо разобраться в особенностях щипцовых крыш.

В этой статье

• Особенности многощипцовой крыши
• Преимущества
• Конструкция щипцовой крыши
• Порядок монтажа крыши
• Заключение

Особенности многощипцовой крыши

Отличие данной конструкции от других типов кровли заключается в наличии щипцов, располагающихся перпендикулярно по отношению к основному скату кровли. Многощипцовая крыша используется для покрытия как прямоугольных строений, так и для более сложных многоугольных, ломаных сооружений.

Одной из особенностей таких решений является использование подкровельного пространства для жилых целей с дневным освещением через оконные проёмы. Щипец представляет собой продолжение стены здания с треугольным завершением с двумя скатами наверху. Он не ограничен от стены карнизом и тем самым отличается от фронтона.

[wpsm_box type=»info» float=»none» text_align=»left»]
Наиболее распространённым вариантам этой конструкции являются трёх- и четырёхщипцовая крыша. Эти архитектурные решения характерны дороговизной и трудоёмкостью при возведении, требуют высокой квалификации работников и улучшенной тепло- и гидроизоляции.[/wpsm_box]

Преимущества

Но у таких крыш есть и существенные преимущества, а именно:

1. Элегантный внешний вид.
2. Обитаемое мансардное помещение.
3. Общее с домом отопление.
4. Естественный дневной свет.
5. Отсутствие дополнительных карнизов.

При выборе типа крыши нужно помнить, что щипцовая кровля требует повышенного внимания на уровне изготовления стропильной системы, поскольку от точной врезки скатов щипца в основной скат крыши зависит дальнейший ход монтажа. Существуют многочисленные проекты несимметричного расположения щипцов. Но самыми популярными вариантами всё же являются многощипцовые крыши, в основе которых лежит двускатная система стропил.

Конструкция щипцовой крыши

Чтобы понять конструктивные особенности любой кровли, нужно выяснить, из каких элементов она состоит. Сложная многощипцовая крыша не является исключением, поэтому рассмотрим её основные составляющие:

• несущим звеном всей крыши является мауэрлат, он опирается на стены здания и к нему крепятся другие элементы;
• затяжка — горизонтальная балка между стенами здания, опирается на мауэрлаты и снимает нагрузку со стен дома;
• стропильная группа — образует равнобедренный треугольник и опирается на затяжку с одной стороны, а с другой — на конёк;
• ребро или конёк, горизонтальный брус, который служит вершиной треугольника, образованного стропилами;
• ригель, бабка и подкосы — элементы, придающие жёсткость стропилам и равномерно распределяющие нагрузку на здание;
• ендова — служит внутренним соединением скатов кровли, требует повышенного внимания к гидроизоляции и упрочнению из-за больших снеговых нагрузок;
• щипец — представляет собой треугольный участок стены, сверху ограничен скатами и имеет оконный проём;
• контробрешётка и обрешётка — служат основой для кровельного материала;
• кровельный пирог — состоит из кровельного покрытия, гидроизоляции, утеплителя и пароизоляционной плёнки.

К перечисленным конструктивным элементам могут добавляться по необходимости дополнительные узлы и детали, служащие увеличению прочности и долговечности сооружения.

[wpsm_box type=»info» float=»none» text_align=»left»]
Важно помнить, что места оконных проёмов, выходов печных и вентиляционных труб должны быть размечены заранее и соответствующим образом учтены в конструкции кровли.
[/wpsm_box]

Многощипцовая крыша должна быть покрыта относительно лёгким кровельным материалом, чтобы снизить весовую нагрузку на узлы и отдельные элементы конструкции. Для удобной эксплуатации жилого подкровельного пространства все крепёжные детали необходимо располагать так, чтобы они в дальнейшем могли быть легко закрыты декоративными отделочными материалами.

Как правило, щипцы имеют более низкий уровень конька, чем у основной кровли, поэтому в ендовах необходимо ставить дополнительные стойки и горизонтальные схватки для усиления конструкции, а коньки упирать на ригели. В случае наличия на щипце горизонтальных стенок, необходимо придавать им большую жёсткость треугольными элементами. Если же коньки на трёх- и четырёхщипцовой кровле на одном уровне, то состыковка производится пропилом или металлическими уголками, а ендовы крепятся между коньками под нужным углом.

Порядок монтажа крыши

Поскольку конструкция кровли имеет осложняющие элементы, то необходим абсолютно взвешенный подход к монтажу сооружения. Необходимо составить чертёж со всеми нужными размерами для подсчета необходимого материала.

[wpsm_box type=»warning» float=»none» text_align=»left»]
Нужно помнить, что все деревянные элементы конструкции крыши должны быть обработаны составами, предотвращающими гниение.
[/wpsm_box]

Порядок сборки кровли должен быть расписан по пунктам и неукоснительно исполняться в строгой последовательности. Многощипцовая крыша монтируется следующим образом:

• промеряются все параметры и наносятся на монтажную схему, с точным расположением коньков, щипцов, ендов и стропил;
• по периметру стен раскладывается слой гидроизоляционного материала;
• по стенам раскладываются и крепятся мауэрлаты, точки фиксации к стенам должны быть подготовлены заранее и расположены с частотой 1000–1500 мм;
• затем укладываются затяжки, которые скрепляются с мауэрлатами для устранения распирающего воздействия на стены здания, затяжки могут быть поперечными и продольными;
• укладываются стропила, в верхней части соединяясь с коньковой конструкцией, а в нижней части с мауэрлатом с запилом на 1/3 толщины стропил;
• фиксируется стропильная группа в вертикальном положении временными брусками или постоянной обрешёткой;
• для жёсткости конструкции устанавливаются ригели, бабки и подкосы, а также подготавливаются конструкции под монтаж щипцов;
• монтируются коньки щипцов, стропила, ендовы и конструкция фиксируется обрешёткой;
• ставят финишную обрешётку и убирают все временные крепёжные элементы с учётом выхода печных и вентиляционных труб;
• затем производится монтаж водостоков на ендовах, карнизные планки и система водоотвода, а также ветрозащитные планки на свесах крыши;
• настилается гидроизоляция и монтируется контробрешётка;
• укладывается кровельное покрытие с учетом стыков кровли на ендовах, коньках, местах примыканий к трубам;
• монтируется тепло- и пароизоляция, отделывается подкровельное помещение.

Для каждого конкретного дома последовательность операций имеет свою очерёдность, и конструктивные элементы могут быть иными. Поэтому при возведении такого сложного сооружения, как многощипцовая крыша, необходима консультация специалистов.

Заключение

Мы рассмотрели устройство самой сложной кровли, её конструкцию и последовательность монтажа. Самостоятельное обустройство многощипцовой крыши позволит сэкономить значительную сумму, но требуется очень взвешенный подход к проектированию, дабы избежать порчи дорогостоящего материала. Очень важно соблюдать технологию, чтобы крыша радовала долговечностью и красивым внешним видом.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Рекомендуем по теме

Скатная крыша — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 26 мая 2021

См. вся история

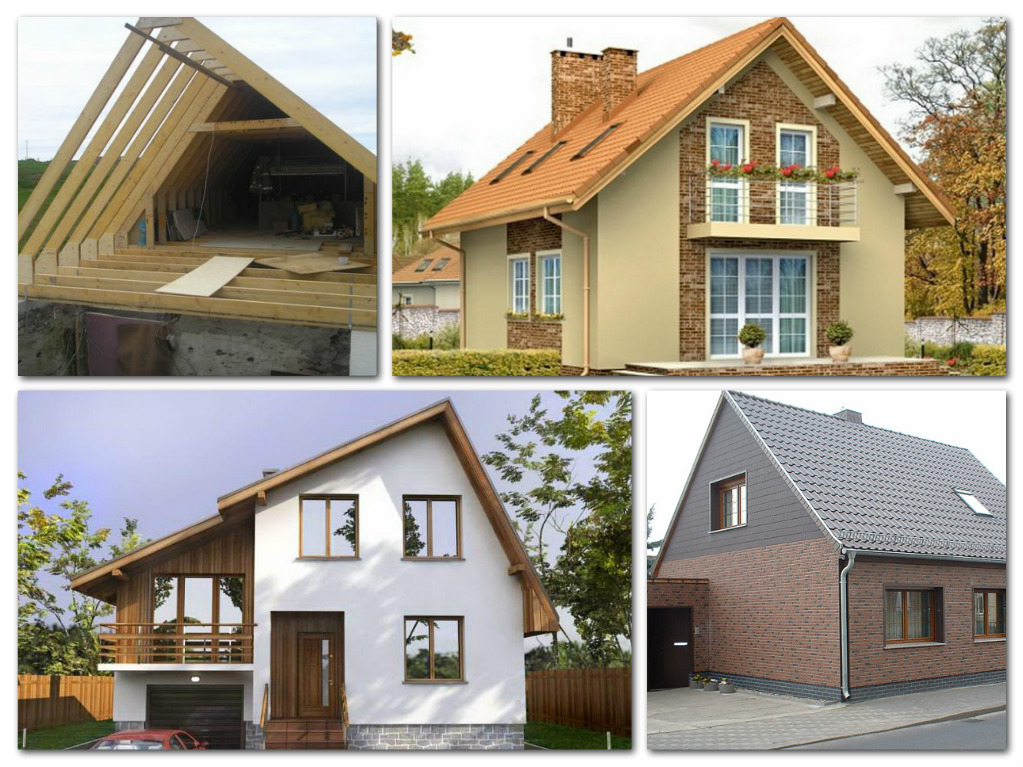

Скатная крыша представляет собой крышу, которая имеет скат вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому.

Скатная крыша отличается от плоской крыши, которая технически представляет собой любую крышу с уклоном менее 10°; однако на практике они, как правило, намного мельче, обычно выражаются в виде градиента и могут составлять от 1:40 до 1:80. Для получения дополнительной информации см. Плоская крыша.

Руководство по моделированию Национальной методологии расчета (NCM) (для зданий, кроме жилых помещений в Англии), издание 2013 г., опубликованное Департаментом по делам общин и местного самоуправления (DCLG), считает, что

Два основных метода строительства скатных крыш :

• Резная крыша: традиционный метод рубки древесины на месте и возведения крыши с использованием стропил, балок, прогонов, коньковых досок и т. д.
• Ферменная крыша: сборные фермы, которые доставляются на площадку и монтируются.

Существует также ряд других каркасных конструкций, таких как крыши с портальным каркасом.

Существует несколько различных типов скатных крыш :

Односкатная крыша представляет собой крышу с уклоном от одной стороны здания (или его части) к другой. Односкатная крыша обычно использовалась для создания пристроек в викторианские времена и до сих пор используется аналогичным образом. В домашнем строительстве он обычно состоит из ряда стропил, прикрепленных к стенам на обоих концах пролета крыши, которые поддерживают рейки, к которым крепится кровельное покрытие.

Для получения дополнительной информации см. Односкатная крыша.

Часто называемая простейшей формой скатной крыши , парная крыша состоит из двух бревен (стропил), опирающихся друг на друга и связанных в месте их стыка наверху.

Для получения дополнительной информации см. Парная крыша.

При добавлении потолочных балок, отрезка бруса, идущего горизонтально между стропильными ногами, к форме парной крыши, конструкция становится намного более надежной. Балка действует как стяжка, предотвращающая прогиб стены наружу и увеличивающая потенциальный пролет крыши. их также можно использовать для поддержки плоского потолка.

Для получения дополнительной информации см. Крыша с закрытыми парами.

Подняв высоту потолочных балок выше, чем нижняя часть стропил, воротная крыша позволяет возводить верхние помещения частично в подкровельном пространстве, что приводит к некоторой экономии за счет небольшого уменьшения высоты наружных стен и, следовательно, количества необходима кирпичная кладка.

Для получения дополнительной информации см. Крыша воротника.

Для увеличения потенциальных пролетов крыши без ущерба для устойчивости стен, увеличения размеров стропил или дополнительных расходов можно использовать прогоны. Установив прогон в конструкцию крыши, стропила получают дополнительную поддержку и больше не должны быть такими толстыми и тяжелыми.

Для получения дополнительной информации см. Крыша из прогонов.

Фермы позволяют получить более широкие пролеты, чем предыдущие методы. До 1920-х годов в типичном жилище было принято иметь две фермы, однако в зависимости от нагрузки можно было использовать и больше.

Для получения дополнительной информации см. Ферма большого сечения.

В современном домостроении наиболее распространенная форма стропильной фермы известна как ферма типа «w». Он состоит из стропила, включающего в себя растягивающие и сжимающие элементы в форме буквы W. Это стропильное ферменное стропило может иметь пролеты до 12 м и может быть рассчитано на множество различных углов наклона.

Для получения дополнительной информации см. Стропильная ферма.

Наиболее распространенными типами покрытия для скатных крыш являются:

• Войлок и рейки.
• Гладкая плитка.
• Блокирующие плитки.
• Сланцы.

Дополнительную информацию см. в разделе Кровельные покрытия.

• Каркасный дом.
• Прохладные крыши.
• Домашние крыши.
• Плоская крыша.
• Фронтон.
• Вальмовая крыша.
• Длиннопролетная крыша.
• Мансардная крыша.
• Металлическая кровля.
• Стропила.
• Шифер кровельный.
• Черепица.
• Дефекты кровли.
• Саркинг.
• Обшивка.
• Соломенная кровля.
• Ферма.
• Типы крыш.

• Доля
• Добавить комментарий
• Отправьте нам отзыв

• Посмотреть история комментариев

Типы скатных крыш, преимущества и применение

Когда угол наклона крыши превышает 10° по отношению к горизонтали, она называется скатной крышей . Скатные крыши могут иметь уклон с обеих сторон или только с уклоном в одну сторону.

Угол наклона увеличивается пропорционально увеличению таких условий, как ветер, дождь, а также снегопад. Но уклон не должен превышать 60°.

Скатная крыша изготавливается из дерева, конструкционной стали, железобетона и предварительно напряженного бетона. Скатная крыша – это единственная крыша, используемая в холмистой местности и подверженная сильным ветрам, дождям и снегопадам. Он также используется для кровли больших пролетных строений, таких как фабричные здания, склады, мастерские и т. д.

Types Of Pitched Roof

The different types of pitched roofs are as follows:

1. Lean to roof
2. Coupled roof
3. Couple-close roof
4. Collar roof
5. Scissors roof
6. Double or purlin roof
7. Ферма Королевской стойки
8. Ферма Королевской стойки
9. Мансардная крыша
10. Стальная ферма
11. Усеченная ферма
12. Ферма Bel-fast
13. Композитная ферма.

Ниже мы подробно обсудим каждый тип скатной крыши.

1. Односкатная крыша

Это простейшая форма скатной крыши, имеющая наклон только с одной стороны. Одна стена поднята достаточно выше другой, чтобы создать уклон.

Крыша состоит из обычных стропил, верхние концы которых опираются на стеновую плиту. Эта настенная пластина поддерживается на выступающем из стены кронштейне. Этот тип скатной крыши можно использовать при пролетах до 2,4 м.

Использование: Веранда в здании, небольшой сарай и т. д.

2. Сдвоенная крыша

Это усовершенствованный тип односкатной крыши, построенный только на стропилах. Он имеет склоны по обеим сторонам хребта. В этом типе скатной крыши обычные стропила наклонены вверх от противоположных стен и встречаются на коньке посередине.

нижние концы стропил прочно крепятся врубкой или прибиванием гвоздей к деревянным накладкам, закрепленным на верхней части стен.

После закрепления стропил через соответствующие промежутки кровельное покрытие в последнюю очередь закрепляется на каркасе из реек. Эта крыша может быть построена с пролетами до 3,6 м.

3. Спаренная крыша

Спаренная крыша похожа на сдвоенную крышу, за исключением того, что общие стропила соединены стяжной балкой у нижних концов стропил.

Анкерная балка принимает на себя всю горизонтальную нагрузку и предотвращает расхождение стропил, а также помогает исключить вероятность опрокидывания стен.

Эту скатную крышу можно использовать при пролете до 5 м. Для пролетов, превышающих это, между коньком и стяжкой можно использовать вертикальный стержень, известный как шкворень. Предотвращает провисание стяжной балки.

4. Манжетная крыша

Когда анкерная балка крепится на более высоком уровне вместо ножек в сдвоенной кровле, она называется ригельной крышей, а анкерная балка называется ригельной балкой.

Обеспечивает большую высоту помещения. Опорная балка должна крепиться на высоте от 1/3 до 1/2 высоты по вертикали от стены до конька. Максимальный пролет воротной кровли 5 м.

5. Ножничная крыша

Эта скатная крыша состоит из двух общих стропил, как сдвоенная крыша. Два дополнительных элемента, называемых ножницами, используются для усиления крыши.

Один конец каждого ножничного элемента соединяется у стеновых плит с обычными стропилами, а другой конец соединяется с центральными точками обычных стропил.

6. Двойные или прогонные крыши

Когда пролет крыши превышает 5 м, стропила становятся очень длинными и неэкономичными. Для уменьшения размеров стропил под стропила применяют промежуточные опоры, называемые подкосами. Максимальный пролет этой скатной крыши составляет 5 м.

7. Ферма King Post

Эта крыша состоит из двух основных стропил, одной стяжной балки, двух подкосов и шкворня. Фермы располагаются на расстоянии около 3 м друг от друга. Каркас фермы выполнен таким образом, что его форма не меняется под действием внешней нагрузки.

Центральная вертикальная стойка, соединяющая конек и анкерную балку, называется центральной стойкой. Подкосы используются для предотвращения прогиба основного стропила. Эта ферма подходит для пролетов крыш от 5 м до 9 м.

8. Ферма Queen Post

Эта ферма состоит из двух поперечных стоек, двух основных стропил, подкосов, анкерной балки, натяжной балки, прогонов и т. д. Верхние концы цапф разделены горизонтальным элементом, называемым натяжной балкой.

На анкерной балке также предусмотрена натяжная балка для противодействия распору распорок. Ферма ферзевой стойки подходит для пролетов крыш от 9 до 14 м.

9. Мансардная ферма

Это комбинация фермы королевской стойки и фермы центральной стойки. Верхняя часть фермы относится к типу королевских стоек, а нижняя часть — к королевским стойкам.

10. Стальная ферма

Стальные фермы являются одними из самых прочных типов скатных крыш. Стальные фермы изготавливаются из катаных стальных элементов конструкции. Стальные фермы экономичнее деревянных для пролетов более 10 м.
