Многопустотные плиты перекрытия в современном строительстве

Главная / Статьи / Многопустотные плиты перекрытия

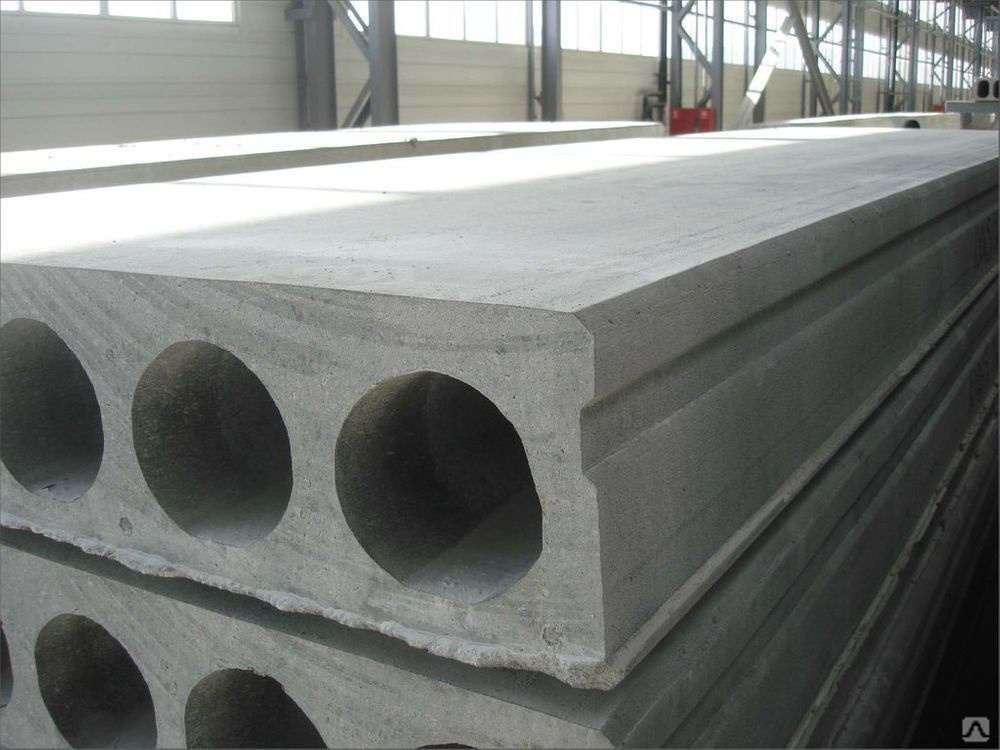

Многопустотные плиты перекрытия – это изделия из железобетона, используемые при возведении междуэтажных перекрытий в постройках разного типа. Этот строительный материал отличается универсальностью в строительной сфере, ведь применяется не только на объектах промышленного сектора, но и в гражданском строительстве.

Эти плиты устанавливаются отдельно друг от друга, однако, вместе создают надежное перекрытие из железобетона. И даже после появления инновационных материалов для замены известных многопустотных плит, они до сих пор пользуются небывалой популярностью.

Плиты перекрытия разделяются по функциональному назначению:

1. Цокольные.
2. Межэтажные.
3. Чердачные.

Это обусловливается выполнением разных задач. Например, основной целью установка цокольных перекрытий является обеспечение максимальной теплоизоляции. А плиты междуэтажного типа используются для создания хорошей шумоизоляции.

Изготовление и размеры многопустотных плит перекрытия строго регламентируется ГОСТом. Важными параметрами изделий считается масса, структура, наполненность. Параметры изготовленных стройматериалов влияют на общую устойчивость несущих конструкций, подверженных динамическим и статическим нагрузкам.

Разновидности многопустотных плит

На данный момент заводом «ЖБК-1» изготавливаются следующие виды многопустотных плит:

1. Многопустотные плиты ПБ.

Такие железобетонные изделия имеют размеры в 120 мм ширины, 220 мм толщины. Они применяются на опорах для перекрытия объектов большой площади: складских помещений, торгово-развлекательных центров, амбаров. Продукция производится с использованием тяжелого бетона. Основным достоинством материала этого типа является высокоточная геометрия, оснащение монтажными проушинами, что упрощает процедуру монтажа.

2. Плиты многопустотного типа с маркировкой ПК.

Эти стройматериалы могут иметь такие размеры: ширина в 100 мм, 120 мм, 150 мм; длина в 150-900 мм. Максимальный уровень выдерживаемой нагрузки достигает отметки в 6-12 килопаскалей, без учета собственной массы изделия. Плиты такого образца изготавливаются с применением преднапряженного железобетона. В технологическом процессе участвуют специальные формы для заливки бетонной смеси с дальнейшим уплотнением посредством вибротехники и финальной обработки высоким температурным режимом.

3. Многопустотные перекрытия типа НВ, НВК, НВКУ, 4НВК

Все разновидности в данной маркировке производятся с применением предварительно напряженного железобетона. Они разделяются по числу армированных рядов и весу готового изделия:

• НВ-плиты (оснащены 1 рядом арматуры, длина изделия варьируется в пределах 6-7 м, при расчетной нагрузке в 300-2200 кгс/кв.м).
• НВК-плиты (снабженные 2 рядами армирования, длина изделия достигает 9-12 м, при расчетной нагрузке 300-1250 кгс/кв. м).
• НВКУ-плиты (с 3 рядами армирования, длина изделия достигает 9-12 м, при расчетной нагрузке 300-2500 кгс/кв.м).
• 4НВК-плиты (оснащенные 2 рядами арматуры с показателем длины в 6-16,2 м, при расчетной нагрузке 300-2500 кгс/кв.м)

Этот вариант ЖБИ не оснащается специальными петлями для упрощения установки и перемещения. Они монтируются при помощи канатных строп.

4. Плиты облегченные.

Существуют также многопустотные плиты перекрытия облегченного типа. Их отличие в значительно меньшей массе и высоте в сравнении с обычными плитам. При этом они способны выдерживать большую нагрузку на прогиб. Этот вариант чаще всего используется в современном строительстве. Это обусловлено высокими эксплуатационными характеристиками при сравнении с прочими вариациями перекрытий.

Их высокие показатели характеризуется наличием в плитах внушительного числа пустот и сравнительно меньшей толщины. Помимо этого, они обходятся дешевле при изготовлении, по причине меньшего объема бетона. Их цена намного ниже стандартных плит, что выделяет их на российском и международном строительном рынке. Для удобства понимания в моделях готовой продукции следует рассмотреть, как маркируются данные ЖБИ.

Маркировка многопустотных плит перекрытия

Классическая расшифровка выглядит так:

• Цифра – указывает на показатель диаметра внутренних полостей по ГОСТу.
• Тип. Демонстрируется в виде нескольких букв, включающих данные о форме полостей, варианте производства и количестве опор. Например, ПБ – плиты, выпущенные с применением технологии непрерывной формовки без опалубки.
• Размер данных изделий. На первом месте указывается показатель длины той стороны, которая не опирается на несущую конструкцию. Затем прописывается ширина в дециметрах, которые округляются до большей цифры. Здесь не указывается показатель толщины, ибо его величина варьируется по типу ЖБИ.
• Важным показателем является число, указывающее несущую способность железобетонной многопустотной плиты.
• Вариант армирования. Этот показатель отсутствует у ненапрягаемых каркасов.
• Марка бетона. Вписывается лишь бука Л (легкие виды бетонных смесей) или С (плотный силикатный бетон). Маркировка применения тяжелого бетона не указывается по причине того, что основная масса этой продукции изготавливается из него.
• Прочее. Сюда входят дополнительные параметры или конструктивные изменения готовой продукции. Например, уровень устойчивости к сейсмическим влияниям, агрессивным средам, дополнительные закладные элементы.

Применение многопустотных плит перекрытия

1)    Объекты жилого и промышленного назначения.

2)    Частное строительство, особенно актуально для создания надежных перекрытий цокольного и первого этажа постройки. Такие плиты могут сразу выступать черновым полом.

3)    При возведении малоэтажных построек, этажность которых достигает до 3 этажей.

4)    Для перекрытия односкатных видов кровли всевозможных подсобных или технических зданий: гаражей, кладовок, сараев.

5)    При обустройстве приусадебной, придомовой или дачной территории. Актуально для организации парковочного места для автомобиля, где будет задействовано максимум 2 плиты.

6)    Создание основания для многокамерных септиков, больших альтанок, беседок.

7)    В виде сплошного ограждения.

Перед проведением монтажных работ, важно не допускать ошибок при складировании. Запрещается укладывать изделия из железобетона сразу на почву. Правильнее разместить на каждой торцевой стороне деревянные бруски на расстоянии 20-40 см. Важно укладывать деревянные бруски четко один под другим. Не стоит укладывать деревянные подкладки в середину плиты, дабы исключить нежелательные нагрузки на плиты. В ГОСТе четко прописано по укладке плит штабелями, не превышающими 2,5 м высоты, потому что средняя масса плиты может составлять 0,9-2,5 тонны.

Установка многопустотных плит в процессе строительства

• Установка проводится лишь на полностью выровненную поверхность. Потому нужно обеспечить идеальную ровность верхних рядов несущих конструкций в единой горизонтальной плоскости.
• Чтобы выровнять плиты, нужно смотреть по нижней стороне, выступающие будущими потолками. Это обусловливается тем, что верхняя часть при любых обстоятельствах будет заливаться бетонной стяжкой.
• При укладке на стены из блоков, нужно заблаговременно создать каркас из проволоки и залить туда бетонный раствор в 15-25 см толщины по всему периметру.
• Не забудьте проделать отверстия в торцах ЖБИ. Это часто делают еще до монтажных работ на стройплощадке.
• В процессе укладки плит перекрытия используется бетонная смесь густой консистенции. Однако, при монтаже следует избегать превышение слоя в 2 см. Монтаж осуществляется непосредственно на бетонную смесь. В процессе монтажа необходимо опирать плиту на бетон, осторожно укладывая не меньше, чем на 120 мм на опорную конструкцию. Это гарантирует устойчивость, выдержку внушительных нагрузок и ровную поверхность.
• Для устранения зазоров по бокам используется мелкозернистый бетон или цементная смесь. Такой материал обеспечивает высокую звукоизоляцию, создавая единую монолитную структуру общего покрытия.

Преимущества многопустотных плит перекрытия

1. Внушительная прочность, которая достигается за счет дополнения изделий арматурой из стали в процессе изготовления.
2. Выдержка огромных нагрузок в 3-8 кПА, не учитывая собственную массу конструкции.
3. Отменная устойчивость к влажности, невосприимчивость к гниению, что обеспечивает долговечность общей конструкции в течении одного века.
4. Возможно использование в районах с повышенной сейсмической активностью. Однако, при этом условием применения является оснащение дополнительным антисейсмическим арматурным поясом по всему периметру перекрытия. При таких обстоятельствах плиты перекрытия могут не иметь крайних полостей.
5. Значительное снижение тепловых потерь через перекрытия подвалов, цоколей, чердаков. Это достигается наличием воздуха в полостях, который является отменным теплоизолятором.
6. Повышенная шумоизоляция, исключение проникновения звуков с комнат, расположенных над плитами перекрытия по причине наличия той же прослойки воздуха в полостях. Именно это качество обеспечивает возможность использования этих стройматериалов при возведении многоэтажных построек жилого типа.
7. Идеальная ровность поверхности, что снижает потребность в дополнительном выравнивании и упрощает отделочные процедуры.
8. Конструктивные особенности гарантируют удобство монтажа.

Недостатки плит перекрытия

Этот строительный материла обладает несколькими условными недостатками, которые относятся в основном к сложности использования в частных секторах:

• Для монтажа многопустотных плит необходимо заказывать подъемный кран. Этот факт увеличивает затраты на аренду спецтехники и работу крановщика. Однако, если посчитать траты на организацию монолитного перекрытия собственными руками по любой другой технологии, вы вряд ли сможете на этом сэкономить. Из этого минуса выплывает еще один – необходимость свободного пространства для разворота крана и переноса плит на место укладки.
• Широта использования. Небольшая сфера использования материала обусловливается его массой, ведь при возведении малоэтажных зданий чаще используются простые древесные материалы и ячеистый бетон. При постройке дома из дерева эти ЖБИ использовать не получится. То же самое касается каркасных зданий по канадской технологии. При возведении дома из ячеистого бетона нужно правильно выбирать серию многопустотных плит перекрытия и осуществлять усиление несущих конструкций.

В остальном же плиты многопустотного типа являются универсальным материалом, выпускаемым на нашем заводе «ЖБК-1» в Казани. Мы готовы производить изделия стандартного типа или по чертежам многопустотных плит перекрытия, разработанным заказчиком. Фирма доставит любой объем плит в кратчайшее время собственным транспортом. Заказывайте плиты перекрытия по телефонам в разделе Контакты.

АО «КЖБМК» » Плиты многопустотные

Главная > Каталог продукции ЖБИ > Гражданское строительство > Плиты многопустотные

• Многопустотные плиты перекрытия

  Характеристики изделия

  Марка плит	Размеры, мм		Марка бетона	Объем (куб.м.)		Вес, кг	Расч. нагрузка (кг/кв.м.)
  	L	B		изделия	бетона
  ПК 90,15-8 А111В	8980	1490	М400 (В30)	2,94	1,74	4350	800
  ПК 90,12-8 А111В		1190		2,35	1,34	3350
  ПК 90,12-12,5 А111В							1250
  ПК 90,9-8 А111В		940		1,86	1,13	2855	800
  ПК 8-88,15 А111В	8760	1490	М450 (В35)	2,87	1,70	4250	800
  ПК 12,5-88,15 А111В			М500 (В40)				1250
  ПК 8-88,12 А111В		1190	М450 (В35)	2,29	1,30	3250	800
  ПК 12,5-88,12 А111В			М500 (В40)				1250
  ПК 86,15-8 А111В	8650	1490	М400 (В30)	2,83	1,62	4050	800
  ПК 86,15-15 А111В			М500 (В40)				1500
  ПК 86,12-8 А111В		1190	М400 (В30)	2,26	1,27	3175	800
  ПК 86,12-16 А111В			М500 (В40)				1600
  ПК 86,9-8 А111В		940	М400 (В30)	1,76	1,08	2750	800
  ПК 76,15-8 А111В	7600	1490	М350 (В27,5)	2,49	1,47	3680	800
  ПК 72,15-8 А111В	7180	1490		2,35	1,36	3400
  ПК 72,15-12,5 А111В			М400 (В30)				1250
  ПК 72,12-8 А111В		1190	М350 (В27,5)	1,88	1,03	2575	800
  ПК 72,12-12,5 А111В			М400 (В30)				1250
  ПК 68,18-8 А111В	6850	1790	М300 (В25)	2,70	1,60	4000	800
  ПК 68,15-8 А111В		1490		2,24	1,31	3275	800
  ПК 68,15-10 А111В							1021
  ПК 68,15-13 А111В			М400 (В30)				1282
  ПК 68,12-8 А111В		1190	М300 (В25)	1,79	1,15	2875	800
  ПК 68,12-10 А111В		1490	М350 (В27,5)				1000
  ПК 68,12-12 А111В		1190	М400 (В30)				1250
  ПК 8-64,15 А111В	6360	1490	М300 (В25)	2,05	1,22	3050	800
  ПК 12,5-64,15 А111В			М400 (В30)				1250
  ПК 8-64,12 А111В		1190	М300 (В25)	1,64	0,95	2375	800
  ПК 12,5-64,12 А111В			М400 (В30)				1250
  ПК 63,18-8 А111В	6280		М200 (В15)	2,47	1,50	3750	800
  ПК 63,18-11 А111В		1790	М400 (В30)				1100
  ПК 63,18-12 А111В							1250
  ПК 63,18-14 А111В							1350
  ПК 63,18-15 А111В							1450
  ПК 63,15-8 А111В		1490	М200 (В15)	2,06	1,20	3000	800
  ПК 63,12-8 А111В		1190	М200 (В15)	1,64	1,08	2650	800
  ПК 63,12-12 А111В			М400 (В30)				1250
  ПК 63,12-14 А111В							1350
  ПК 63,12-15 А111В							1450
  ПК 63,9-8 А111В		940	М200 (В15)	1,51	0,8	2525	800
  ПК 60,15-8 А111В	5980	1490	М200 (В15)	1,94	1,16	2900	800
  ПК 60,12-8 А111В
  ПК 60,12-10 А111В		1190	М350 (В27,5)	1,54	1,00	2500	1000
  ПК 60,12-12 А111В							1250
  ПК 59,12-8 А111В	5880	1190	М200 (В15)	1,54	0,96	2400	800
  ПК 8-58,15 А111В	5760	1490	М200 (В15)	1,89	1,10	2710	800
  ПК 12,5-58,15 А111В			М250 (В20)				1250
  ПК 16-58,15 А111В			М350 (В27,5)				1600
  ПК 8-58,12 А111В		1190	М200 (В15)	1,50	0,94	2350	800
  ПК 12,5-58,12 А111В			М300 (В25)				1250
  ПК 57,12-8 А111В	5680	1190	М200 (В15)	1,48	0,93	2325	800
  ПК 56,15-8 А111В	5650	1490	М300 (В25)	1,83	1,06	2650	800
  ПК 56,15-10 А111В							1000
  ПК 56,15-12 А111В			М350 (В27,5)				1180
  ПК 56,15-16 А111В							1599
  ПК 56,12-8 А111В		1190	М250 (В20)	1,45	0,82	2050	800
  ПК 56,12-10 А111В							1050
  ПК 56,12-12 А111В			М400 (В30)				1208
  ПК 56,9-10 А111В		940	М200 (В15)	1,15	0,69	1725	1017
  ПК 56,9-16 А111В			М400 (В30)				1558
  ПК 54,12-8 А111В	5830	1190	М200 (В15)	1,41	0,90	2250	800
  ПК 8-53,15 А111В	5260	1490	М200 (В15)	1,72	1,01	2525	800
  ПК 12,5-53,15 А111В			М350 (В27,5)				1250
  ПК 16-53,15 А111В							1600
  ПК 51,18-8 А111В	5080	1790	М200 (В15)	2,00	1,22	3050	800
  ПК 51,12-8 А111В		1190		1,33	0,84	2100
  ПК 48,18-8 А111В	4780	1790	М200 (В15)	1,88	1,14	2850	800
  ПК 48,18-10 А111В							1000
  ПК 48,18-12 А111В			М350 (В27,5)				1250
  ПК 48,15-8 А111В		1490	М200 (В15)	1,56	1,04	2600	800
  ПК 48,12-8 А111В		1190		1,25	0,79	1975
  ПК 42,15-8Т	4180	1490	М200 (В15)	1,37	0,81	2025	800
  ПК 42,12-8Т		1190		1,09	0,83	1575
  ПК 38,18-8Т	3850	1790	М200 (В15)	1,52	0,91	2275	800
  ПК 38,12-8Т		1190		1,00	0,62	1550
  ПК 36,18-8Т	3580	1790	М200 (В15)	1,41	0,86	2150	800
  ПК 36,18-12Т							1250
  ПК 36,15-8Т		1490		1,17	0,71	1775	800
  ПК 36,12-6Т		1190		0,93	0,53	1325	600
  ПК 36,12-8Т							800
  ПК 30,15-6Т	2980	1490	М200 (В15)	0,97	0,59	1475	600
  ПК 30,15-8Т							800
  ПК 30,12-6Т		1190		0,78	0,49	1225	600
  ПК 30,12-8Т							800
  ПК 30,12-12Т							1250
  ПК 8-28,15Т	2760	1490	М200 (В15)	0,89	0,54	1325	800
  ПК 12,5-28,15Т							1250
  ПК 8-28,12Т		1190		0,72	0,46	1150	800
  ПК 12,5-28,12Т							1250
  ПК 27,15-6Т	2650	1490	М200 (В15)	0,85	0,50	1250	600
  ПК 27,15-10Т							1000
  ПК 27,15-16Т							1600
  ПК 27,12-5Т		1190		0,68	0,47	1175	500
  ПК 27,12-8Т							800
  ПК 27,12-12Т							1250
  ПК 24,15-6Т	2380	1490	М200 (В15)	0,78	0,48	1200	600
  ПК 24,15-8Т							800
  ПК 24,12-6Т		1190		0,62	0,40	1000	600
  ПК 24,12-8Т							800
  ПК 22,18-6Т	2180	1790	М200 (В15)	0,86	0,53	1325	600

• Многопустотные приколонные связевые плиты перекрытий

  Характеристики изделия

  Марка плит	Размеры, мм		Марка бетона	Объем (куб. м.)		Вес, кг	Расч. нагрузка (кг/кв.м.)
  	L	B1		изделия	бетона
  ПК 8-88,15 А111-с	8750	470	М450 (В35)	2,83	1,70	4250	800
  ПК 8-58,15 А111-с	5760	470	М200 (В15)	1,87	1,058	2700	800
  ПК 12,5-58,15 А111-с			М250 (В20)				1250
  ПК 16-58,15 А111-с			М300 (В25)				1600
  ПК 8-28,15-с	2760	470	М200 (В15)	0,88	0,51	1325	800
  ПК 12,5-28,15-с							1250
  ПК 86,15-8 А111В-3	8650	640	М400 (В30)	2,83	1,60	4050	800
  ПК 56,15-8 А111В-3	5650	640	М300 (В25)	1,82	1,04	2650	800
  ПК 56,15-10 А111В-3							1000
  ПК 56,15-12 А111В-3			М350 (В27,5)				1180
  ПК 56,15-16 А111В-3							1600
  ПК 27,15-6-3	2650	640	М200 (В15)	0,85	0,48	1250	600
  ПК 27,15-10-3							1000
  ПК 27,15-16-3							1600
  ПК 68,18-8 А111В-2	6850	640	М300 (В25)	2,70	1,60	4000	800
  ПК 38,18-8Т-2	3850	640	М200 (В15)	1,52	0,90	2250	800

• Многопустотные пристенные плиты перекрытий

  Характеристики изделия

  Марка плит	Размеры, мм		Марка бетона	Объем (куб. м.)		Вес, кг	Расч. нагрузка (кг/кв.м.)
  	L	B		изделия	бетона
  ПК 8-88,15 А111В-п	8760	420	М450 (В35)	2,83	1,70	4250	800
  ПК 8-58,15 А111В-п	5760		М200 (В15) М250 (В20)	1,87	1,06	2710	800
  ПК 12,5-58,15 А111В-п							1250
  ПК 16-58,15 А111В-п							1600
  ПК 8-53,15 А111В-п	5260		М200 (В15)	1,72	1,01	2435	800
  ПК 12,5-53,15 А111В-п			М250 (В20)				1250
  ПК 16-53,15 А111В-п			М350 (В27,5)				1600
  ПК 8-28,15-п	2760		М200 (В15)	0,87	0,52	1300	800
  ПК 12,5-28,15-п							1250
  ПК 27,9-6м-1	2650	620	М200 (В15)	0,54	0,32	800	600
  ПК 27,9-10м-1							1000
  ПК 27,9-16м-1							1600

Совместная работа поперечины с многопустотными плитами перекрытия

Оглавление

= 768 && window. innerWidth

Совместная работа поперечины с многопустотными плитами перекрытия

2022

Хамрокулов Улугбек Дамирович

Метрика

• 0 Просмотры
• 0 загрузок

0 просмотров // 0 загрузок

Цитата

Дамирович, Хамрокулов Ю. «Совместная работа поперечины с многопустотными плитами перекрытия». International Journal of Human Computing Studies , vol. 4, нет. 2, 2022, стр. 63-67.

Скачать файл цитаты:

РИС (Mendeley, Zotero, EndNote, RefWorks)

БибТекс (LaTeX)

Посмотреть оригинал

Реферат

В статье представлены результаты испытаний железобетонных ригеля и фрагмента перекрытия со сборными многопустотными плитами на кратковременную нагрузку. Несущая способность и прогибы балок сравниваются без и с учетом совместной работы с многопустотными плитами. В настоящее время при проектировании многоэтажных каркасных зданий их этапность возведения, а соответственно и нагрузки в расчетах не учитывают. Кроме того, в монолитных железобетонных каркасах не учитывается совместная работа сборных многопустотных железобетонных плит с ригелями. Это объясняется тем, что экспериментальных данных по учету совместной работы ригелей с многопутными плитами недостаточно. Для оценки совместной работы ригелей с многопутными плитами проведено экспериментальное исследование модели сборно-монолитного ригеля на аукцион кратковременных нагрузок.

Полный текст

Еще из этого журнала

Доходность подразделений холдинговых структур

Открытый доступ 2021

0″ :class=»showTooltipRight ? ‘слева’ : ‘справа'» x-init=»setToolTipPosition($el)» @resize. window=»setToolTipPosition($el)»> +

×

Авторы

Эшмаматова Мадина

Анализ книги Дж. Штрасслера «Идиомы английского языка: прагматический анализ»

Открытый доступ 2021

0″ :class=»showTooltipRight ? ‘слева’ : ‘справа'» x-init=»setToolTipPosition($el)» @resize.window=»setToolTipPosition($el)»> +

×

Авторы

Ортиков Эльдор Мардонович

Способы организации внеурочной деятельности по математике и методике преподавания

Открытый доступ 2021

0″ :class=»showTooltipRight ? ‘слева’ : ‘справа'» x-init=»setToolTipPosition($el)» @resize. window=»setToolTipPosition($el)»> +

×

Авторы

Тоджиев Хусниддин Бахтиёрович

🧐 Просмотреть все из этого журнала

Плиты многопустотные: описание и фото

Одним из самых нужных, недорогих и удобных в монтаже строительных материалов являются плиты перекрытий. В настоящее время выпускается два вида подобных изделий: пустотелые и полнотелые. Каждый вид предназначен для решения определенных строительных задач, но все же чаще всего при возведении различных сооружений используются многопустотные плиты. По сути, это универсальные конструкции, так как их можно использовать для любого типа строительства. Они незаменимы при снятии перекрытий, отделении подвалов от основных построек, строительстве гаражей, крыш и многих других сооружений.

Плита перекрытия пустотелая (ПК) — плоский бетонный блок прямоугольной формы. Внутри конструкции имеются овальные полости. Они нужны для уменьшения веса панели, для повышения ее теплоудерживающих свойств. Внутри пустоты при необходимости можно проложить инженерные коммуникации.

Особенности производства

Производство панелей осуществляется по конструкторским чертежам методом заливки в соответствии с требованиями ГОСТ: плиты многопустотные изготавливаются из тяжелого бетона, класс плотности которого не ниже В30 . Чтобы обеспечить необходимую прочность изделиям, в опалубку помещают каркас. Для продления срока службы и сохранения прочности все металлические элементы покрываются для защиты от коррозии специальным составом. Благодаря этому изделия сохраняют хорошую прочность на изгиб на протяжении многих десятков лет.

Кроме того, по ГОСТу для панелей, которые будут опираться на стены только с двух или трех сторон, каркас изготавливают не из простой арматуры, а из предварительно напряженной.

Для дальнейшего облегчения работы с отделочными материалами верхняя и нижняя плоскости панелей тщательно выравниваются, чтобы их можно было красить, оклеивать обоями и другими видами отделочных материалов без штукатурки. Натяжные отверстия и петли на панелях предназначены для легкой установки и перемещения.

Метод приготовления

Весь производственный процесс строго контролируется и регламентируется в соответствии с требованиями официальных документов. Изготовление изделий происходит по следующей схеме: в специальную форму открытого типа монтируется каркасная конструкция в 3-5 см от края.

Вместе с рамкой прокладываются и шовные петли. Когда металлическая арматура готова, смесь заливают бетоном. Благодаря использованию вибрационного метода изделия получаются не только долговечными, высокопрочными, но и строго соответствуют конструктивным критериям. В них отсутствуют нарывы, трещины, каверны, сколы и другие дефекты, способные снизить прочность изделия.

Затем панели подвергаются термообработке и отправляются в лабораторию, где они проходят проверку дефектов, а также проверяются показатели и эталоны.

Материалы

Чтобы будущие пустотные плиты перекрытия имели необходимые характеристики, производители используют для их производства только качественный портландцемент, помимо очищенной воды. Наполнитель – мелкий песчано-гравийный щебень. Они устойчивы к перепадам температуры и придают эти свойства панелям. Для максимального увеличения других важных показателей применяют различные пластификаторы.

Для сплошной арматуры, в зависимости от назначения изделий, могут применяться:

1. Семипроволочные пряди сечением 6П-7.
2. Проволока высокопрочная периодического профиля. Его сечение должно быть 5Bp-II.
3. Прутки, для изготовления которых использовалась термоупрочненная сталь класса Ат-В.
4. Канат диаметром 6 мм класса К-7.
5. Проволока арматурная класса Вр-II и другие аналогичные материалы, разрешенные Госстандартом.

Показатели стандартов

Многослойные плиты перекрытий серии 1 141 1 является базовым стандартом для изготовления ПК-панелей. Поэтому при производстве строго соблюдаются все нормы и правила. Более того, панели никогда не отравятся на реализацию, если они не прошли контроль качества, о чем свидетельствуют выданные на них технические паспорта и сертификаты.

На боковых гранях каждой панели нанесена обязательная маркировка, отображающая всю информацию о товаре. На основании нанесенных данных производится подбор элементов для конкретного объекта с учетом особенностей панельных изделий и требований к их характеристикам.

Маркировка

Поскольку многопустотные плиты предназначены для типового строительства, они маркируются при изготовлении. Для этого в виде букв и цифр пишутся обозначения:

1. ПК — плита пустотелая.
2. Первое числовое обозначение – длина. Представлено в дециметрах (показатель округляется до ближайшего целого числа).
3. Вторая цифра обозначает ширину в дм (значение округлено).
4. Третья цифра обозначает максимальный показатель несущих свойств изделия. Показатель указывается в МПа.

Характеристика

В настоящее время выпускается множество видов пустотелых изделий, отличающихся диаметром пустот и формой самих пластин. Одним из показателей, по которым плиты перекрытия являются многопустотными, являются размеры.

Панели можно использовать на конструкциях любых монтажных размеров: габаритные размеры настолько унифицированы, что подходят везде. Это одна из важных характеристик продукции, которую представляет данная серия. Многопустотные плиты выдерживают значительные нагрузки, по размерам они уступают аналогичным изделиям, которые предназначены для использования при возведении фундамента, несущих стен. Но в этом случае панельные конструкции с пустотами имеют кратный запас прочности.

Основные свойства

Чтобы понять, насколько важны и нужны для строительства панельные конструкции, достаточно изучить преимущества, которыми обладают железобетонные многопустотные плиты. Серия 1 141 1 предназначена для использования в районах с повышенной сейсмичностью, поэтому отличается особой прочностью. Кроме того, применение изделий имеет множество других положительных качеств:

1. Позволяют конструкциям выдерживать достаточно внушительные нагрузки.
2. Полые изделия обеспечивают высокие теплоизоляционные свойства, отличную морозостойкость и пожаробезопасность.
3. При правильной настройке опор плиты обеспечивают абсолютную горизонтальную поверхность.
