Многопустотная плита перекрытия: Многопустотные плиты перекрытий | ЖБИ-1

технические параметры по ГОСТ, цены

Многопустотные железобетонные плиты перекрытия относятся к одним из самых востребованных видов ЖБИ, предназначенных для разделения уровней здания и закладки несущих конструкций. Технические условия и нормы контролирует ГОСТ 9561-91, характеристики позволяют использовать их в любой сфере строительства: от частных домов до промышленных объектов. К обязательным нюансам применения относят задействование подъемной техники для укладки и проверку несущих способностей. Выбрать нужную серию легко, маркировка включает всю необходимую информацию.

Оглавление:

1. Технические параметры
2. Расшифровка маркировки
3. Область применения
4. Стоимость панелей разных серий

Описание конструкции, характеристики и особенности

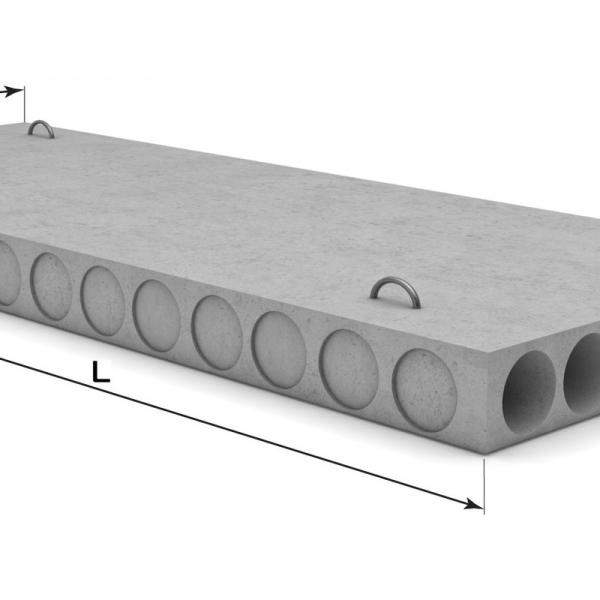

Внешне многопустотные панели представляют собой прямоугольный короб с правильной геометрией стенок и торцов, с продольным армированием, круглыми или грушевидными внутренними полостями, расположенными с равным интервалом.

Наличие каркаса обязательно, для продления срока службы и усиления надежности весь размещаемый внутри металл обрабатывают антикоррозийными составами еще на стадии изготовления. В панели, опираемые на 2 или 3 стороны, закладывается каркас из предварительно напряженной арматуры. В зависимости от назначения плит перекрытия используется сталь одной из следующих марок: семипроволочные пряди с сечением 6П-7, периодический профиль 5Вр-II, канаты К-7, термически упрочненные стержни Ат-V и другие материалы, соответствующие стандарту (серия 1 141.1 – основной документ, регулирующий процесс выпуска и проверки качества продукции).

К основным техническим характеристикам относят:

1. Размеры и вес конструкций. Толщина является стандартной и неизменной (у большинства типов – 220 мм), длина варьируется от 2,4 м до 12, ширина – в пределах 1-2,6 м. Исключение представляют виды, опираемые на 4 стороны (маркировка ПКК), их габариты изменяются от 3×4,2 до 3×7,2 м соответственно. Средний вес 1 п.м. при ширине в 1 м составляет 360 кг.

2. Несущую способность. В зависимости от марки бетона и интенсивности армирования плиты с пустотами выдерживают от 450 до 1200 кг/м2. Стандартная величина у наиболее востребованной серии с круглыми отверстиями составляет 800 кг/м2, при необходимости ее превышения изделия изготавливаются под заказ.

3. Предел огнестойкости многопустотных панелей составляет 1 час, при необходимости он увеличивается за счет усиления армокаркаса.

Конструкции ценятся за надежность, облегченный вес, хорошую прочность к растяжению на изгиб благодаря наличию внутренних пустот, возможность скрытия коммуникаций, стойкость к влаге, открытому огню, биологическим воздействиям, тепло- и звукоизоляционные свойства, долговечность.

* присутствуют дополнительные вырезы в верхней зоне.

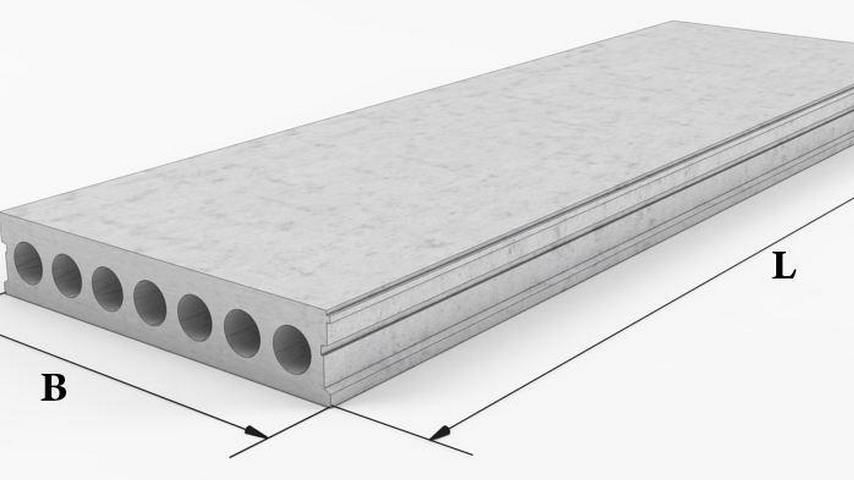

Основные стандарты по ширине – ПК-10, ПК-12 и ПК-15. У всех типов отверстия имеют круглую форму, исключение представляют ПГ – плиты с грушевидной формой пустот. У вариантов с маркировкой ПКК допускается выполнение скошенных торцов.

Все размеры железобетонных перекрытий с отверстиями внутри унифицированы (включая шаг интервала по длине), отклонения не превышают 5 мм. Указанная в таблице приведенная толщина характеризует экономичность изделия.

Стандартная расшифровка включает:

1. Цифру, характеризующую размер диаметра внутренних отверстия согласно ГОСТ 9561-91. Опускается для 1ПК, в большинстве прайсов встречается простое обозначение – ПК.

2. Тип. Указывается 2 или 3 буквами, содержит информацию о форме пустот, способе изготовления и числе опираемых сторон. Из всех разновидностей методом непрерывной формовки выпускается ПБ.

3. Размеры многопустотных плит перекрытия: первой идет длина (стороны, не опираемой на несущие конструкции), потом ширина, в дм, округленные до большего значения. Толщина не указывается, эта величина зависит от типа изделия. Реальные размеры всегда меньше: на 20 мм по длине, 10 – по ширине.

4. Четвертый обязательный пункт – число, отражающее несущую способность ж/б изделия.

5. Тип армирования. Может пропускаться для ненапрягаемых каркасов.

6. Марку раствора: не указывается для тяжелого, применяемого у преобладающей доли продукции. Буква Л означает использование легкого бетона, С – плотного силикатного.

7. Другие, дополнительные характеристики или конструктивные особенности изделий. К таким относят стойкость к сейсмическим воздействиям или агрессивным газам, наличие закладных элементов.

Сфера и особенности применения

Основное назначение – организация надежного сборного перекрытия в объектах с несущими стенами (при строительстве также используются ЖБ прогоны). В частном и малоэтажном строительстве они используются для закладки основных полов, разделения этажей и чердачного пространства, обустройстве односкатных крыш в хозяйственных постройках, площадок и в качестве ограждения.

Длинные плиты (до 9 м у 1ПК, 12 для 4 ПК, 5 ПК, 6 ПК и ПГ) предназначены для монтажа в общественных зданиях, остальные считаются универсальными и рекомендуются для жилых домов, включая индивидуальные. При выборе размеров учитывается необходимость соблюдения норматива закладки на опоры – от 7 до 15 см в зависимости от материала стен (минимум – на плотный кирпич, максимум – на газобетон). При пересчете на квадраты стоимость 1 м2 у перекрытий шириной в 1 м дороже, чем у изделий с 1,2 или 1,5 м, это объясняется запретом на их поперечное разрезание. Применение ЖБИ серии ПК позволяет:

• Получить надежную конструкцию, рассчитанную на значительные весовые нагрузки.
• Улучшить изоляционные способности здания.
• Обеспечить идеально ровную горизонталь перекрытия (при правильном размещении и проверке опор).
• Улучшить водонепроницаемость, пожаробезопасность и акустическую защиту здания.

Стоимость плит для монтажа перекрытий

Серия	Несущая способность, кг/м2	Размеры (длина× ширина× толщина), мм	Вес, кг	Цена за 1 шт, рубли
ПК 16.10-8	800	1580×990×220	520	2 930
ПК 20.12-8		1980×1190×220	750	4 340
ПК 30.10-8		2980×990×220	880	6 000
ПК 36.10-8		3580×990×220	1060	6 410
ПК 45.15-8		4480×1490×220	2120	12 600
ПК 60.18-8		5980×1780×220	3250	13 340
ПК 90.15-8		8980×1490×220	4190	40 760
2ПК 21. 12-8	800	2080×1190×220	950	3 800
2ПК 62.10-8		6180×990×220	2425	8 730

Плиты перекрытия пустотные (ПК) шириной 1,8 метра (1790 мм) петлевые

Производственное обьединение | В отрасли с 2008 года | С нами надежно, качественно, выгодно, быстро, удобно и на долго!

Железобетонные многопустотные плиты перекрытия изготавливают из тяжелого, конструкционного легкого бетона плотностью не менее 1400 кг/м³ и плотного силикатного бетона плотностью не менее 1800 кг/м³.

Плиты перекрытий применяют при сооружении несущих конструкций крупнопанельных зданий и других сооружений, работающих в условиях неагрессивной среды и климата с нормальным значением температуры и влажности. В качестве напрягаемой арматуры в плитах ЖБИ используется арматура классов:

• A-IV;
• A-V;
• A-VI;
• At-IV;
• At-V;
• At-VI;
• A-IIIB;
• канаты и высокопрочная проволока.

В качестве ненапрягаемой арматуры в изготовлении плит перекрытия применяется арматура классов A-I, A-II, A-III, Bp-I. Железобетонные многопустотные плиты перекрытия работают на изгиб и изготавливаются из предварительно напряжённого железобетона (класс не менее В15).

Плиты изготавливают с круглыми пустотами для повышения звукоизоляционных свойств и уменьшения массы ЖБИ. Нижняя поверхность плит перекрытия служит потолком и выпускается в готовом к отделке виде, а верхняя часть плиты является основанием пола.

Монтаж плит перекрытия осуществляется при помощи монтажных петель либо при помощи специальных захватывающих устройств, которые разрабатываются совместно с заказчиком. Расположение монтажных отверстий в плитах ЖБИ регулируется проектной документацией на захватывающие устройства для данных плит.

Наша компания рада предложить Вам железобетонные многопустотные плиты перекрытия всех типоразмеров. Подробности уточняйте у наших специалистов по телефону 8 (495) 642-43-87.

ПРЕДСТАВИТЕЛЬСТВО «МОСОБЛКОМПЛЕКТ» В ЦФО 125476, г. Москва, ул. Василия Петушкова, д.8

8 (495) 642-43-87

8 (903) 628-99-08

[email protected]
