Минимальный защитный слой бетона: Защитный слой бетона для арматуры, СНИП, толщина и минимальный слой

особенности измерителей, толщина по СНиПу

При выполнении железобетонных работ, необходимо уделять внимание такому важному параметру, как защитный слой арматурного каркаса.Дело в том, что от него зависят многие характеристики материала. Подбирается защитный слой бетона по СНиПу 2.03.01-84.

Далее мы подробно рассмотрим, что такое защитный слой арматуры в бетоне,для чего он нужен и каким должен быть в разных ситуациях.

Защитный слой

Общие сведения

Итак, защитным слоем арматуры в бетоне называют пласт раствора от поверхности до металлического каркаса.

Важность его обусловлена тем, что он выполняет сразу несколько функций:

  • Обеспечивает анкеровку (закрепление) арматуры в бетоне;
  • Обеспечивает совместную работу бетона с железом;
  • Защищает металл от воздействия окружающей среды, такого как нагрев, повышенная влажность, различные агрессивные среды и т.
    д.;
  • Повышает огнестойкость и огнесохранность железобетонных сооружений, поэтому соблюдать это условия необходимо и по пожарным нормам.

Отсюда следует, что невозможно обеспечить прочность и надежность железобетона без оптимальной толщины защиты.

Схема армированного бетона

От чего зависит защитный слой

Если защита слишком тонкая, то, как несложно догадаться, металл быстро начинает портиться, что приводит к постепенному разрушению всей конструкции. Если же этот пласт наоборот слишком толстый, то цена  строительства существенно возрастет. Поэтому очень важно определить оптимальное значение.

Данный параметр может зависеть от следующих факторов:

  • Роли арматуры в конструкции – она может быть поперечной или продольной, конструктивной или рабочей.
  • Нагрузки на арматуру – конструкция может быть ненапряженной или напряженной.
  • Вида сооружения – это может быть фундамент, балка, плита, опора.
  • Размеров сечения конструкции.
  • Условий эксплуатации изделия – на открытом воздухе, в помещении, в условиях повышенной влажности или при контакте с землей.

Расстояние от опалубки до каркаса отводится под защитный пласт

Выбор толщины

Толщина защитного слоя бетона по СНиПу №2.03.01-84. регламентируется определенными нормами. С их помощью можно точно определить нужное значение защиты в том или ином случае.

Далее рассмотрим наиболее часто встречающиеся ситуации.

Продольная ненапрягаемая арматура

Если в железобетоне используется продольная ненапрягаемая арматура, то минимальный слой должен составлять не менее диаметра стержня.

Кроме того, существуют следующие правила:

  • Если толщина плиты менее 10 см, слой должен быть 1 см.
  • В балках высотой от 25 см и больше – 2 см.
  • При толщине железобетона более 10 см – 15 мм.
  • При возведении фундаментов – 3 см.

Схема напрягаемого и ненапрягаемого продольного армирования балок

Продольная напрягаемая арматура

В железобетонных конструкциях с продольной напрягаемой арматурой в области передачи нагрузки на бетон, толщина пласта должна быть не мене 2d, т.

е. не менее двух диаметров стальных стержней или арматурного каната А-IV, Ат-IV. Для стержней Ат-V, А-V, Ат-VI,А-VI это показатель должен составлять не менее 3d.

Обратите внимание!
Минимальный допустимый диаметр арматурного каната составляет 20 мм, а диаметр стержня – 40 мм.

При натяжении продольной арматуры на бетон и ее расположении в каналах,расстояние от поверхности до канала должно составлять не менее половины от диаметра канала и не менее 2 см.

В промышленных сооружениях

Защитный пласт в промышленных сооружениях должен быть следующей толщины:

  • В стенках, плоских и ребристых плитах, стеновых панелях – не менее 2 см;
  • В балках, фермах и колоннах – не менее 25 мм;
  • Защитный слой бетона в фундаментах и фундаментных балках– не менее 3 см;
  • При возведении подземных сооружений – не менее 2 см.

Промышленные железобетонные конструкции

Для защиты торцов арматурных прутьев рекомендуют использовать пласт толщиной не менее:

  • 10 мм для конструкций длиной до 9 метров;
  • 15 мм для конструкций длиной до 12 метров;
  • 20 мм для конструкций свыше 12 метров длиной.

Для хомутов и каркасов с поперечными стержнями необходимо учитывать высоту сечения:

  • Если высота составляет менее 25 см –толщина пласта должна быть 1 см,
  • Более 25 см –15 мм.

Бетонный фундамент

При негативных условиях окружающей среды

В некоторых особых случаях толщина может отличаться от приведенных выше значений:

  • Если имеется бетонная подготовка фундамента – не менее 40 мм;
  • Если конструкция постоянно контактирует с землей – 76 мм;
  • Если конструкция контактирует с землей в условиях негативных погодных явлений, при использовании арматуры d18-d40 – 52 мм, для арматуры d10-d18 – не менее 25 мм и больше;
  • Если конструкция будет располагаться на открытом воздухе – от 30 мм и больше;
  • В помещениях с высоким уровнем влажности – от 25 мм и больше.

Ремонт защитного слоя

Даже если толщина пласта была выбрана верно, со временем он все равно может прийти в негодность. Сохранить всю конструкцию в таком случае поможет восстановление защитного слоя бетона.

Ремонт может быть двух видов:

  • Заделка отдельных сколов, раковин и т.д.
  • Полная замена поверхности своими руками.

Если в первом случае ремонт не вызывает каких либо сложностей – надо лишь очистить поврежденный участок бетона, прогрунтовать и наложить «латку», то во втором необходимо соблюдать определенную технологию.

Полная замена пласта может понадобиться в следующих случаях:

  • Свойства материала снижены;
  • Металл поражен коррозией;
  • Защитный слой пласт отслаивается.

Прибор для определения толщины бетона до арматуры

В таких ситуациях старый пласт подлежит полному удалению.

Инструкция по выполнению этой работы выглядит следующим образом:

  • В первую очередь желательно определить толщину пласта. Для этого можно использовать специальный измеритель защитного слоя бетона.
  • Далее аккуратно удаляется старый пласт до арматуры.
  • При необходимости выполняется чистка металла от коррозии.
  • Затем поверхность очищается от пыли и других загрязнений.
  • После этого наносится раствор методом торкретирования. В этом случае он подается под давлением сжатого воздуха. Это позволяет частицам цемента плотно взаимодействовать с поверхностью конструкции и заполнить все имеющиеся впадины, поры, трещины и т.д.

Толщина раствора в этом случае должна быть не менее 30 миллиметров.

На фото — нанесение раствора

Надо сказать, что в некоторых случаях старый пласт не снимают, а наращивают. Эта процедура имеет смысл в тех случаях, когда поверхность сильно повреждена, и ставить латки нецелесообразно.

Если поврежденный участок небольшой, то «нарастить» горизонтальную поверхность можно методом обычной стяжки. Для наращивания незначительных вертикальных участков раствор наносят по принципу оштукатуривания бетонных поверхностей.

Совет!
В некоторых случаях возникает необходимость выполнить механическую обработку железобетона.
В таком случае используют инструмент с алмазными насадками.

В частности, эффективным методом являете алмазное бурение отверстий в бетоне, которое применяется при проведении коммуникаций, а также резка железобетона алмазными кругами, которая может потребоваться в разных ситуациях.

Вывод

Защитный слой бетона для арматуры играет важную роль в железобетоне. От него зависит долговечность всей конструкции. Поэтому, при выполнении бетонных работ, необходимо правильно выбрать его толщину, в соответствии с существующими нормами, приведенными выше. Из видео в этой статье можно получить дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

Поделитесь:

Статьи по теме

Все материалы по теме

Защитный слой бетона для арматуры: нормативная толщина, способы восстановления

Главная » Полезно знать

Для увеличения срока эксплуатации зданий и сооружений требуется защитный слой бетона – это нанесенная прослойка строительного раствора, отделяющая металлическую арматуру монолита от наружной среды. Его толщина утверждается строительными нормативами и зависит от режима эксплуатации, нагрузки, технологии заливки. Нарушение этих требований приводит к активизации коррозионных процессов, ускоренному разрушению конструкций.

Содержание

  1. Функции
  2. От чего зависит толщина защитного покрытия?
  3. Нормативные показатели толщины
  4. Восстановление защитного слоя бетона

Функции

Главная функция защитного слоя бетона – изолирование металлических элементов конструкции от негативного внешнего влияния. Он обеспечивает и другие функциональные преимущества конструкций:

  • Повышение огнеупорности конструкций с железобетонными элементами;
  • Фиксация и укрепление металлического каркаса, как несущего элемента железобетонного монолита;
  • Надежное изолирование металла от атмосферной влаги, талых вод, перепадов температуры и других негативных факторов, ускоряющих коррозию;
  • Обеспечение совместной работы композита из бетона и металлического каркаса, придание материалу стабильных характеристик.

Защитный слой продлевает срок службы бетонного монолита, снижая затраты на обслуживание, восстановление поврежденных конструкций или сооружений.

От чего зависит толщина защитного покрытия?

От толщины защитного слоя бетона для металлической арматуры зависит его функционал. При этом избыточная толщина приводит к перерасходу материалов и увеличению массы конструкции, что негативно сказывается на качестве и рентабельности строительства. Защитный слой оптимальной толщины зависит от ряда факторов:

  • Вид сооружения, для которого устраивается защита – обычная стена, основа под бассейн, плиты перекрытий и т.д.;
  • Расположение арматурных элементов – продольное или поперечное;
  • Назначение металлокаркаса – он может быть рабочим или конструктивным;
  • Сечение применяемой арматуры;
  • Напряженный или ненапряженный тип нагрузки арматурных конструкций;
  • Степень контакта с внешними факторами, залегание конструкции в грунте, расположение на воздухе.

Правильно подобранная защита оберегает арматуру от коррозии. Улучшает взаимосвязь строительного раствора с металлическим каркасом и ограничивает негативные воздействия.

Нормативные показатели толщины

Чтобы подобрать защитный слой пользуются общепринятым правилом. Оно говорит, что минимальная толщина защитного слоя бетона для арматуры – на 5-7 мм больше ее диаметра. Такое покрытие подходит для монолитных построек, где используется тяжелый раствор.

Создавая защитный слой бетона для арматуры в фундаментах необходимо учитывать, что он не может быть меньше 10 мм. Если в строительную смесь входит щебень более крупной фракции, минимальная толщина равна его размеру.

Если применяемая арматура не имеет предварительного напряжения, то минимальная толщина, в зависимости от эксплуатационных условий составляет:

  • В помещениях под крышей от 20 мм;
  • На объектах с завышенным показателем влажности от 25 мм;
  • На улице от 30 мм, учитываются особенности климата;
  • На поверхности или в толще грунта от 40 мм.

Для монолитов из железобетона, изготавливаемых на заводе, размер покрытия может быть уменьшен на 5 мм, но не меньше диаметра применяемой арматуры.



При изготовлении ЖБИ действуют дополнительные положения для защитного слоя:

  1. Для бетонов М250 и выше, наименьшая толщина на 5 мм тоньше диаметра прута металлического каркаса;
  2. То же правило применимо для железобетонных конструкций, изготовленных на заводе;
  3. В изделиях с предварительно напряженной арматурной конструкцией наибольший допустимый показатель не превышает 50 мм.

Размер защитного покрытия изменяется в зависимости от видов строительных конструкций из железобетона, согласно СП 63.13330.2012:

  • Стенки или плиты тоньше 100 мм – 10 мм, с большей толщиной – 15 мм;
  • Балочные конструкции, перекрывающие плиты или перемычки размером до 250 мм – 15 мм, с большим размером – 20;
  • Для колонн и других вертикальных конструкций – 20 мм;
  • Сборные конструкции фундаментов – 30 мм;
  • Монолитные фундаменты на подготовленной основе – 35 мм;
  • Фундаментные монолиты, заливаемые без предварительной подготовки – 70 мм.

Защитный слой бетона рассчитывается согласно СП путем применения методик, основанных на магнитной диагностики, не разрушая конструкции. Эти нормативы отражаются в таблице:

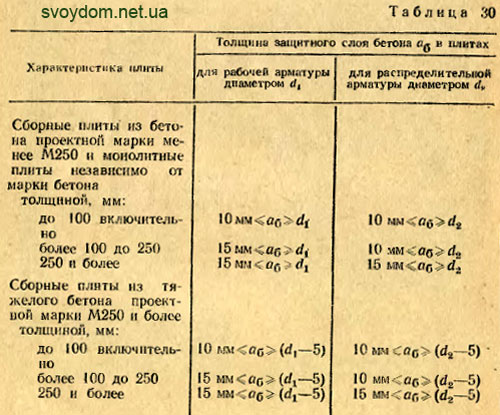

Чтобы при заливке точно выдерживать толщину защитного слоя, рекомендуется использовать специальные технологии:

  • Фиксаторы бетонного слоя. Они представляют пластиковые элементы в виде вертикальных «стульчиков» или круглых «звездочек». Первые применяются для крепления сетки из арматуры, приподнимая ее над опорой. Вторые надеваются на арматуру специальной защелкой, на верхние ряды арматурной конструкции, в результате металл не приближается к опалубке, оставляя место для бетона. Низкая цена фиксаторов и их стандартные размеры делают этот вариант устройства защитного слоя наиболее выгодным.
  • Сознательное удлинение отдельных стержней армирования, в которые упирается опалубка, в освободившееся пространство заливается бетон.
  • Закладные в бетоне (сухари) толщина которых равна защитному слою монолита. Эта методика оправдана, если нужно защищать нижнюю часть арматурной конструкции.

Восстановление защитного слоя бетона

Со временем на бетонных и железобетонных монолитах появляются дефекты, вызванные негативными воздействиями. Это приводит к появлению мелких трещин, сколов, расширяющихся со временем, в результате чего защитный слой не выполняет возложенные на него функции. Разрушения возникают под воздействием таких факторов:

  • Механические нагрузки, превышающие предельные величины, рассчитанные в проекте;
  • Неудачное применение спецтехники при строительстве;
  • Нарушения при строительстве фундамента, достройка этажей без перерасчета нагрузки и изменения основания;
  • Движение и повышенная влажность грунтов;
  • Плохая гидроизоляция бетонных монолитов.

Главной причиной разрушения являются нарушения технологий и самовольное изменение строительного проекта. Для полного восстановления защитного слоя поврежденного бетона требует выполнения комплекса определенных работ:

  • Усиление бетонных конструкций;
  • Монтаж дополнительных поперечных стоек;
  • Тщательная заделка образовавшихся сколов, трещин;
  • Реставрация поверхности поврежденного участка.

Для реставрации защитного покрытия бетона применяются цементные растворы высокого качества с использованием опалубки и дополнительного армирования путем установки стальных анкеров или стержней. Работы можно выполнять различными способами:

  1. Штукатурка поврежденной поверхности. Она сначала очищается от грязи и отколовшихся остатков, после на нее относится цементный состав. Для повышения устойчивости к агрессивным воздействиям в раствор вводят морозостойкие и водоустойчивые присадки. Это позволяет избежать появления трещин при схватывании и усадке раствора.
  2. Бетонирование. Удаляются разрушенные части защитного слоя, части арматуры, подвергшейся коррозии, устанавливается новая сетка. Очищенная поверхность покрывается бетоном, соответствующему материалу монолитна, он может быть общестроительного или полимерного типа для повышения водонепроницаемости. Подходит для реставрации плит и других горизонтальных поверхностей.
  3. Оклейка. Заранее очищенная поверхность оклеивается полимерным материалом, с хорошими теплоизоляционными характеристиками. Он идеально защитит арматуру от атмосферной влаги, хорошо держится на поверхности. Применяется для восстановления бетонных покрытий на колоннах и других вертикальных конструкциях.
  4. Торкретирование. Цементный раствор или бетон подается под давлением из пушки, после подготовки поверхности. Позволяет быстро восстанавливать большие поверхности, позволяет идеально заделывать любые трещины, сколы. К недостаткам этой методики относят перерасход раствора и сложности с нанесением слоя строго определенного толщины.

При ремонте рекомендуется увеличить толщину раствора на 5-10 мм, чтобы гарантировать, что он выдержит нагрузки и не начнет снова разрушаться. Особое внимание нужно обратить на смесь, изготавливаемый на цементе высоких марок, для обеспечения качественной адгезии с разрушенной поверхностью.

Защитный слой бетона несет важнейшую функцию по сохранению технических свойств арматуры и монолита, продлевая срок службы зданий и сооружений. При минимальных повреждениях нужно немедленно восстанавливать его, иначе ремонт бетонных элементов займет гораздо больше времени и потребует значительных материальных затрат.



Рейтинг

( Пока оценок нет )

0 3 479 просмотров

Понравилась статья? Поделиться с друзьями:

Минимальный защитный слой бетона — Бетонные конструкции Еврокод

Последнее обновление: сб, 31 декабря 2022 г. | Бетонные конструкции

Номинальное покрытие можно оценить следующим образом: Cnom = Cmin+ D Cdev Exp. (4.1)

Где cmin должно быть установлено для удовлетворения следующих требований:

■ безопасная передача сил сцепления

■ долговечность

■ огнестойкость и D cdev является допуском, который должен быть сделан в расчете на отклонения от минимальное покрытие. Его следует принимать равным 10 мм, если только изготовление (т. е. строительство) не подвергается системе обеспечения качества, и в этом случае допускается уменьшение D cdev до 5 мм.

Таблица 7

Классы воздействия

Класс

Описание

Отсутствие риска коррозии или повреждения

Х0

Для бетона без армирования или встроенного металла, где нет значительного замерзания/оттаивания, истирания или химического воздействия.

Коррозия, вызванная карбонизацией

ХС1

Сухой или постоянно влажный

ХС2

Влажный, редко сухой

ХС3/4

Умеренная влажность или циклическая влажная и сухая

Коррозия, вызванная хлоридами, кроме морской воды

XD1

Умеренная влажность

XD2

Влажный, редко сухой

XD3

Циклическое влажное и сухое

Коррозия, вызванная хлоридами морской воды

XS1

Воздействие соли в воздухе, но без прямого контакта с морской водой

XS2

Постоянно погруженный в воду

XS3

Зоны приливов и брызг

Замораживание/оттаивание с противогололедными средствами или без них

XF1

Умеренное водонасыщение без антиобледенителя

XF2

Умеренное водонасыщение антиобледенителем

XF3

Высокая водонасыщенность без антиобледенителя

XF4

Высокая водонасыщенность антиобледенителем или морской водой

Химическая атака (классы ACEC)

См. BS 8500-1 и Special Digest 111

Таблица 5

Характеристики прочности арматуры на растяжение

Таблица 5

Характеристики прочности арматуры на растяжение

Класс (BS 4449) и обозначение (BS 8666)

А

Б

С

Характеристический предел текучести /yk orf0,2k (МПа)

500

500

500

Минимальное значение k = ( ft/fy)k

> 1,05

> 1,08

> 1,15 < 1,35

Характеристическая деформация при максимальном усилии euk (%)

> 2,5

> 5,0

> 7,5

Примечания

1 Таблица взята из BS EN 1992-1-1 Приложение C, BS 4449: 2005 и BS EN 1008010

2 Номенклатура, используемая в BS 4449: 2005, отличается от номенклатуры, используемой в BS EN 1992-1-1, Приложение C и используемой здесь.

3 В соответствии со стандартом BS 8666 может быть указан класс H, и в этом случае может поставляться класс A, B или C.

Таблица 6

Изгибающий момент и коэффициент сдвига для балок

Момент

Сдвиг

Внешняя опора

25% пролетного момента

0,45 (Г+К)

Около середины концевого пролета

0,090 гл + 0,100 кл

Первая внутренняя опора

-0,094 (Г+К) л

0,63 (G+Q)а

В середине внутренних пролетов

0,066 гл + 0,086 кл

На внутренних опорах

-0,075 (G + Q) л

0,50 (Г+К)

Шпонка 0,55 (G + Q) может использоваться рядом с внутренним пролетом.

1 Включено перераспределение опорных моментов на 15%.

2 Применимо только к 3 или более пролетам и там, где Qk < Gk.

3 Минимальный пролет > 0,85 наибольшего пролета.

4 l — полезная длина, G — сумма постоянных действий ULS, Q — сумма переменных действий ULS.

Национальное приложение (таблица 4.3 (N) (BS)) содержит требования к долговечности, которые соответствуют BS 8500, но существенно изменяют подход, принятый в Еврокоде 2. Для определения минимального покрытия долговечности (а также класса прочности и минимальное водоцементное отношение) можно использовать либо Национальное приложение Великобритании, либо BS 8500.

Различные классы воздействия согласно BS 8500 приведены в Таблице 7. Отдельные рекомендации приведены в Таблице 8 (на стр. 6) по прочности бетона, минимальному соотношению цемента, минимальному защитному покрытию бетона и максимальному содержанию цемента для различных элементов конструкции на основе на воздействие этого элемента. Это взято из главы 11, первоначально опубликованной как «Как использовать BS 8500 с BS 811013». определение огнестойкости бетонных элементов, дополнительные указания можно получить из специальной литературы.Расчет огнестойкости можно по-прежнему выполнять, обращаясь к таблицам для определения минимального покрытия и размеров для различных элементов, как указано ниже.

Вместо того, чтобы указывать минимальное покрытие, табличный метод основан на номинальном осевом расстоянии a (см. рис. 4). Это расстояние от центра основного арматурного стержня до поверхности элемента. Это номинальный (не минимальный) размер. Разработчик должен убедиться, что a a cnom + f link + f bar /2.

Существуют три стандартных условия воздействия огня, которые могут быть удовлетворены: R Механическая стойкость несущей способности E Целостность разделения I Изоляция

Таблицы 9и 10 дают минимальные размеры колонн и плит, отвечающие вышеуказанным условиям. Таблицы предлагают большую гибкость, чем BS 8110, поскольку для дизайнера доступны варианты, например. размеры сечения можно уменьшить, увеличив расстояние между осями. Дополнительная информация приведена в Еврокоде 2 и последующих главах, включая проектные ограничения и данные для стен и балок.

Таблица 10

Минимальные размеры и расстояния между осями железобетонных плит

Стандарт

Минимальные размеры (мм)

огонь

Односторонний

Двусторонняя пролетная плита

Плоская плита

Ребра двухвальные

ay пролетная ребристая плита

сопротивление

пролетная плита

свет/лк< 1,5

1,5 < свет/лк<2

(bmin – ширина ребра)

а =

80 20

80 10

80 15

а =

25

120 15

>200 10

а=

120 40

20

25

а=

160 45

190 40

>300 30

а=

175 65

175 40

175 50

а=

450 70

700 60

1 Конструктивные ограничения см. в BS EN 1992-1-2.

2 a — расстояние по оси (см. рис. 4).

3 hs — толщина плиты, включая любое негорючее напольное покрытие.

Рисунок 4

Разрезы по элементам конструкции с указанием номинального расстояния по осям, a

Рисунок 4

Разрезы по элементам конструкции с указанием номинального расстояния по осям, a

Таблица 9 колонны прямоугольного или круглого сечения – метод А

Таблица 9

Минимальные размеры колонн и расстояния между осями для колонн прямоугольного или круглого сечения – метод А

Стандартная огнестойкость

Минимальные размеры (мм) Ширина колонны (фамин)/ось <

Расстояние (а) основных стержней

Колонна, открытая более чем с одной стороны (m f i = 0,7)

С одной стороны ( m fi = 0,7)

Р 60

250/46 350/40

155/25

Р 120

350/57* 450/51*

175/35

Р 240

т

295/70

Примечания

1 Конструктивные ограничения см. в BS EN 1992-1-2.

2 м fi — отношение расчетной осевой нагрузки в условиях пожара к расчетному сопротивлению колонны при нормальных температурных условиях. Консервативно m fi можно принять равным 0,7

* Минимум 8 бар t Метод B указывает 600/70 для R 240 и mfi = 0,7 и может использоваться. См. EN 1992-1-2, таблица 5.2b.

Минимальный защитный слой для склеивания

Минимальный защитный слой для обеспечения надлежащего склеивания не должен быть меньше диаметра стержня или эквивалентного диаметра стержня для связанных стержней, за исключением случаев, когда совокупный размер свыше 32 мм.

Минимальное покрытие для долговечности

Рекомендации по долговечности в Еврокоде 2 основаны на BS EN 206-112. В Великобритании требования BS EN 206-1 применяются через дополнительный стандарт BS 8500. Великобритания

Таблица 10

Минимальные размеры и осевые расстояния для железобетонных плит

Таблица 8

Избранные8 рекомендации по качеству железобетона с нормальным весом для комбинированных классов воздействия и покрытия до арматуры для предполагаемого срока службы не менее 50 лет и 20 мм максимальный размер заполнителя

Таблица 8

Избранные8 рекомендации по качеству железобетона нормального веса для комбинированных классов воздействия и защитного покрытия на арматуру в течение не менее 50 лет предполагаемого срока службы и максимального размера заполнителя 20 мм

комбинированные обозначения’1

Класс прочностиc, максимальное водоцементное отношение, минимальное содержание цемента или смеси (кг/м3) и эквивалентный обозначенный бетон (где применимо)

Типовой пример

Первичный

Вторичный

Номинальная крышка для усиления

15 + D Cdev

20 + D Cdev

25 + D Cdev

30 + D Cdev

35 + D Cdev

40 + D Cdev

45 + D Cdev

50 + D Cdev

Внутренний бетонный массив

Х0

Все

Рекомендуется, чтобы это воздействие не применялось к железобетону

Внутренние элементы (кроме влажных мест)

ХС1

Все

C20/25, 0,70,240 или RC20/25

<<<

<<<

<<<

<<<

<<<

<<<

<<<

Заглубленный бетон в грунтовых условиях AC-1e

ХС2

АС-1

Все

C25/30, 0,65,260 или RC25/30

<<<

<<<

<<<

<<<

<<<

Вертикальная поверхность, защищенная от прямых осадков

Все, кроме IVB-V

C40/50, 0,45340 или RC40/50

C30/37, 0,55300 или RC30/37

C28/35, 0,60,280 или RC28/35

C25/30, 0,65, 260 или RC25/30

<<<

<<<

<<<

Открытые вертикальные поверхности

ХС3

XF1

Все, кроме IVB-V

C40/50, 0,45, 340 или RC40/50

C30/37, 0,55300 или RC30/37

C28/35, 0,60, 280 или RC28/35

<<<

<<<

<<<

<<<

ХС4

XF3

Все, кроме IVB-V

C40/50,0,45, 340 г или RC40/50XFg

<<<

<<<

<<<

<<<

<<<

<<<

XF3 (с воздухозаборником)

Все, кроме IVB-V

C30/37, 0,515, 370 плюс воздух&ч

C28/35, 0,60, 280 плюс воздухg,h или PAV2

C25/30, 0,60, 280 плюс воздух g,h,j или PAV1

<<<

<<<

<<<

Элементы, подверженные воздействию хлоридов в воздухе

XD1f

Все

С40/50, 0,45, 360

С32/40, 0,55, 320

С28/35, 0,60, 300

<<<

<<<

<<<

Парковочные площадки и зоны, подлежащие обработке противообледенительным спреем

IIB-V, IIIA

С35/45, 0,40, 380

С32/40, 0,45, 360

C28/35, 0,50, 340

ЦЕМ I, IIA, IIB-S, СРПК

БС 8500

С40/50, 0,40, 380

C35/45, 0,45, 360

IIIB, IVB-V

С32/40, 0,40, 380

С28/35, 0,45, 360

C25/30, 0,50, 340

Вертикальные элементы, подлежащие распылению против обледенения и замораживанию

XD3f

IIB-V, IIIA

С35/45, 0,40, 380

С32/40, 0,45, 360

C32/40, 0,50, 340

XF2

ЦЕМ I, IIA, IIB-S, СРПК

БС 8500

С40/50, 0,40, 380

C35/45, 0,45, 360

IIIB, IVB-V

С32/40, 0,40, 380

C32/40 0,45, 360

C32/40, 0,50, 340

Настилы автостоянок, пандусы и внешние зоны, подлежащие замораживанию и использованию солей для удаления льда

XF4

ЦЕМ I, IIA, IIB-S, СРПК

БС 8500

C40/50, 0,40, 380 г

<<<

XF4 (с воздухозаборником)

IIB-V, IIIA, IIIB

C28/35, 0,40,380 г, ч

C28/35 0,45,360 г, ч

C28/35, 0,50,340 г, ч

XF1

ЦЕМ I, IIA, IIB-S, СРПК

БС 8500

С35/45, 0,45, 360

С32/40, 0,50, 340

<<<

<<<

Открытые вертикальные поверхности у побережья

XS1f

IIB-V, IIIA

БС 8500

С32/40, 0,45, 360

С28/35, 0,50, 340

С25/37, 0,55, 320

<<<

IIIB

С32/40, 0,40, 380

С25/30, 0,50, 340

С25/30, 0,50, 340

C25/30, 0,55, 320

<<<

Открытые горизонтальные поверхности у побережья

XF3 или XF4

ЦЕМ I, IIA, IIB-S, СРПК

БС 8500

C40/50, 0,45, 360 г

<<<

<<<

<<<

Обозначение a Эта таблица содержит набор общих комбинаций классов воздействия. Требования к другим наборам классов воздействия, т.е. XD2, XS2 и XS3 должны быть получены из BS 8500-1: 2006, Приложение A. b См. BS 8500-2, Таблица 1. (CEM I – портландцемент, IIA – IVB – комбинации цемента.) c Для предварительно напряженного бетона минимальная класс прочности должен быть C28/35.

d D cjev – поправка на отклонения. _

e Для профилей толщиной менее 140 мм см. BS 8500. f Также подходит для класса XC3/4. g Должны быть указаны заполнители, устойчивые к замораживанию/оттаиванию. h Требуется воздухововлекающий бетон. j Этот вариант может не подойти для участков, подверженных сильному истиранию.

Не рекомендуется

Указывает, что качество бетона в ячейке слева не должно снижаться

Продолжить чтение здесь: Балки фланцевые

Была ли эта статья полезной?

Что такое бетонное покрытие? Почему это важно? (Сборный) – Tek1

Что такое бетонное покрытие?

Покрытие относится к расстоянию между внешней стороной бетонной конструкции и арматурой. Возможно, это видно на диаграмме ниже:



Это общий обзор. Теперь давайте увеличим масштаб и посмотрим подробнее.



Расстояние между бетоном и арматурными стержнями называется «покрытием». Это расстояние должно быть минимальным, как указано инженером-строителем.

У вас должно быть минимальное покрытие:

Между арматурным стержнем и внешней стороной панели должно быть минимальное расстояние.

Зачем вам это нужно?
Снижает коррозию
  • Приличное количество покрытия снижает скорость коррозии этих арматурных стержней. Если у вас всего 5 мм защитного слоя — если стержень находится буквально чуть ниже поверхности бетона, то эта арматура очень быстро проржавеет — особенно если вы находитесь близко к морю. Это означает, что бетон очень быстро потеряет свою прочность, и может произойти катастрофа. Вот почему очень важно, чтобы бетон действительно имел минимальное покрытие.
  • г.
Для улучшения структурной целостности бетона:
  • Если арматурный стержень расположен слишком близко к бетону, структурная целостность конструкции будет несколько нарушена.
Противопожарная защита:
  • В случае пожара арматурные стержни не должны воспламениться. Если это произойдет, то огонь обязательно выйдет из-под контроля. Это еще одна причина, почему очень важно, чтобы стержни находились на минимальном расстоянии от поверхности бетона. Это позволит лучше сохранить структуру в случае пожара.
  • г.

Ответ на вопрос читателя: Диаграмма, приложенная к вопросу читателя.

«(Q1) Похоже, что один из перетертых стержней погнут, а другой нет. Или это просто проблема с рисованием?»

(Q2) Я не понимаю, почему стержни внахлест должны располагаться по-разному при размещении сверху и снизу, чтобы гарантировать, что толщина бетона не уменьшится, как показано на рисунке. Я думаю, что оба способа позиционирования занимают один и тот же объем.

Ответ на этот вопрос лучше всего понять, изучив приведенные ниже диаграммы:

Надпись: Инженер указал, что минимальная толщина покрытия, необходимая для этой бетонной панели, составляет 40 мм. Если поставить арматурные стержни один на другой, то покрытие уменьшится (иногда резко) — а это нехорошо! Минимальное покрытие должно быть сохранено. Вот почему стержни должны быть расположены соответствующим образом, чтобы гарантировать минимальное покрытие, или вы также можете приобрести арматуру, которая немного согнута. 40 мм) сохраняется – по указанию инженера.

Ответы на вопросы

(A1) Когда я рисую армирование, я не добавляю много важных деталей, которые считаются стандартной практикой мастерской. Мы обязаны поддерживать минимальное покрытие. Диаграмма, которую вы разместили выше, является примером того, что на самом деле происходит на практике (но почти никогда не рисуется таким образом). Причина, по которой он изогнут, заключается в том, чтобы гарантировать, что минимальные требования к покрытию не будут нарушены.

(А2) Совершенно верно – толщина панели не уменьшится, а толщина покрытия изменится, в зависимости от того, как расположить стержни «рео» (арматуры).

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
