Минимальный защитный слой бетона для арматуры: Защитный слой бетона для арматуры, СНИП, толщина и минимальный слой

что это такое, для чего нужен, минимальная толщина

Традиционно считается, что бетон – мощный и несокрушимый материал. В действительности он достаточно хрупкий и поэтому может прийти в негодность, деформироваться, покрыться трещинами от неблагоприятных климатических условий и больших строительных нагрузок. Подобные ситуации можно предотвратить, если выполнять регламентированные правила и соблюдать нормы.

Оглавление:

1. Для чего необходима бетонная прослойка?
2. Минимальная толщина слоя
3. Особенности укладки

Что такое и зачем нужен защитный слой бетона для арматуры?

Чтобы усилить нерушимость конструкций и их противодействие внешним факторам, при сооружении внутрь закладывают специальные металлические стержни или каркас из них. Например, при возведении фундамента бетонной смесью заливают ребристые прутья, собранные в нужную конфигурацию, так как их форма способствует сцеплению двух материалов.

Конфигурация из арматурных прутьев принимает на себя всю тяжесть нагрузок.

Лучшая защита каркаса – это сама бетонная заливка. Если ее будет недостаточно, внешние силы начнут оказывать неблагоприятное влияние на металл, и конструкция из железобетона не сможет им противостоять. Когда слой несоразмерно велик, это приводит к удорожанию.

Прослойка выполняет защитную функцию для арматуры и способствует:

• результативному взаимодействию металлических элементов и бетона;
• противостоянию вредным и разрушающим факторам;
• неразрывности составляющих металлической фигуры и поддержке крепления арматурных прутьев;
• устойчивости к огню.

Что влияет на корпуленцию защитного слоя?

Ограждающая постель бетонного раствора находится в зависимости от условий и параметров:

• если сооружается фундамент, то от его конструктивных особенностей: ленточный, столбчатый, литой;
• предназначения арматурной системы: рабочей, монтажной;
• диаметров прутьев арматуры;
• окружающих условий: избыточной влажности, контактирования с грунтом, температуры.

Большое значение имеет способ расположения арматуры, продольный или поперечный, и сила давления на нее раствора бетона. Эта величина указывает на такие показатели как напряженность и ненапряженность. В нормативном акте СП 52-101-2003 конкретно регламентируется минимальный слой, который зависит от характеристики работ, размещения конструкции и поперечного сечения ограждений.

Данные имеют значение для конфигураций с продольным размещением арматуры.

Другие арматурные каркасы, расположенные в легких или ячеистых бетонах, должны иметь защитный слой в 1,5 см. Если используются не вышеперечисленные бетоны с высотой арматурного тела меньше 25 см, то прослойка – 10 мм, больше 25 см – 15 мм.

Все вышеприведенные значения действительны для конкретных ситуаций, которые выполняются при ведении строительства специалистами. Тем, кто самостоятельно возводит сооружения с бетонными работами, следует придерживаться таких цифр:

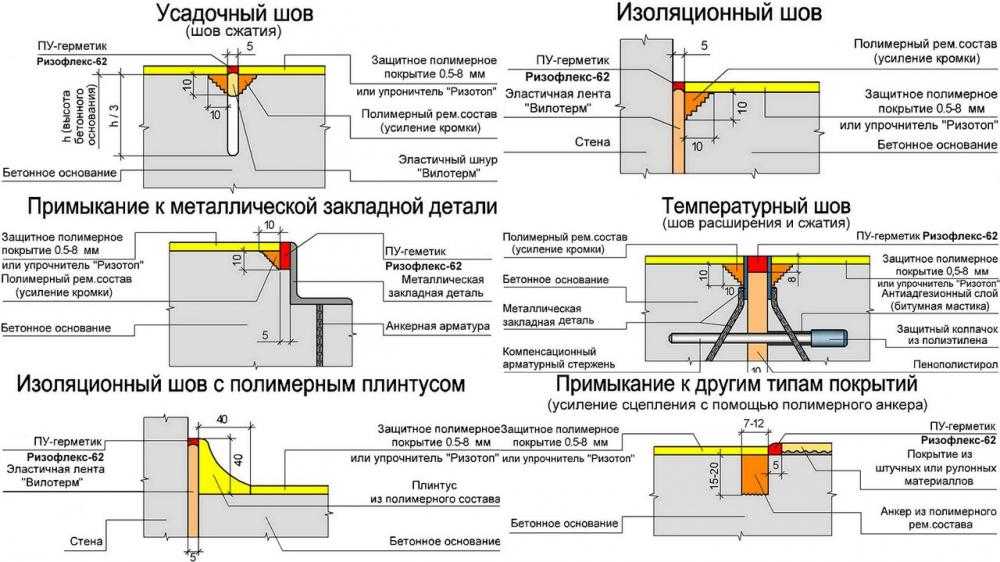

• заливая бетоном отмостку, от края нужно отступать на 5,0 см и больше;

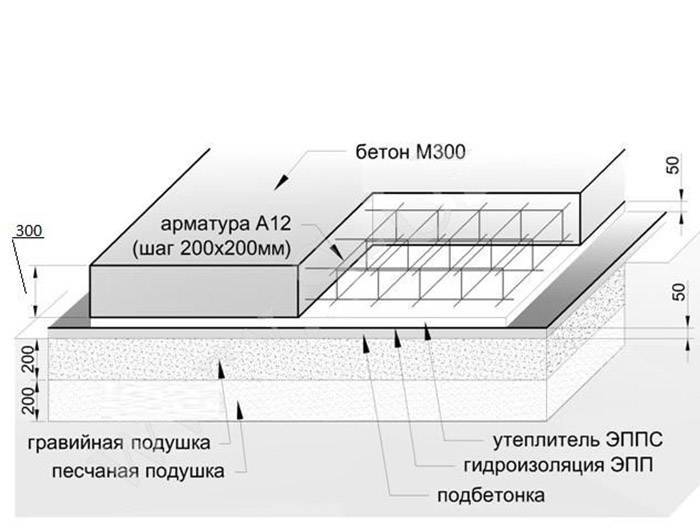

• сооружая каркас для монолитного фундамента, от края нужно держаться на расстоянии 5-7 см;
• защитный слой в 2 см требуется при заливке тротуарных плиток, а также во внутренних помещениях малых размеров, которые бетонируются монолитным способом.

Нижнее армирование конструкций, высота у которых больше 15 см, необходимо выполнять для следующих строительных работ:

• армированного пояса, завершающего кладку стен;
• бетонных горизонтальных ограждений;
• отмостки по периметру основания зданий.

Главное – соблюдать условие, чтобы защитный слой бетона для укрепляющего каркаса никогда не был меньше, чем диаметр арматурных прутков. Для сборных конфигураций значение этой величины понижается на 0,5 см.

Как укладывать арматуру?

От укрепляющего каркаса зависит нерушимость бетонных строений, поэтому важно соблюдать правила и рекомендации по его укладке. Начинать нужно с заготовки материалов и приспособлений:

• арматурных стержней и проволоки;
• рулетки;
• углошлифовальной машины;
• проволоки диаметром 0, 1, 2 см для вязки;
• сварочного аппарата.

Если возводится фундамент, то процесс армирования начинается с выработки земли и установки опалубки – заливочной формы. Вначале укладываются на ровную поверхность горизонтальные стержни, которые затем связываются с вертикальными в 2 или 3 пояса катанкой. В готовую форму для заливки вставляют арматурную конфигурацию. Ее собирают разными способами: сваркой, обвязкой проволокой, креплением пластмассовыми хомутами.

Традиционная сварка – самый несложный и удобный метод соединения. Но он повышает стоимость строительно-монтажных работ. Часто сварка изменяет состав металлических прутьев, а это сказывается на прочности крепления конфигурации. Этот метод хорош только для хлыстов, у которых диаметр превышает 2 см. Обвязка проволокой – оптимальная и легко решаемая альтернатива сварочным процессам. Она не вызывает деформации арматурной конструкции. Для придания катанке мягкости и эластичности ее обжигают и работают с пассатижами.

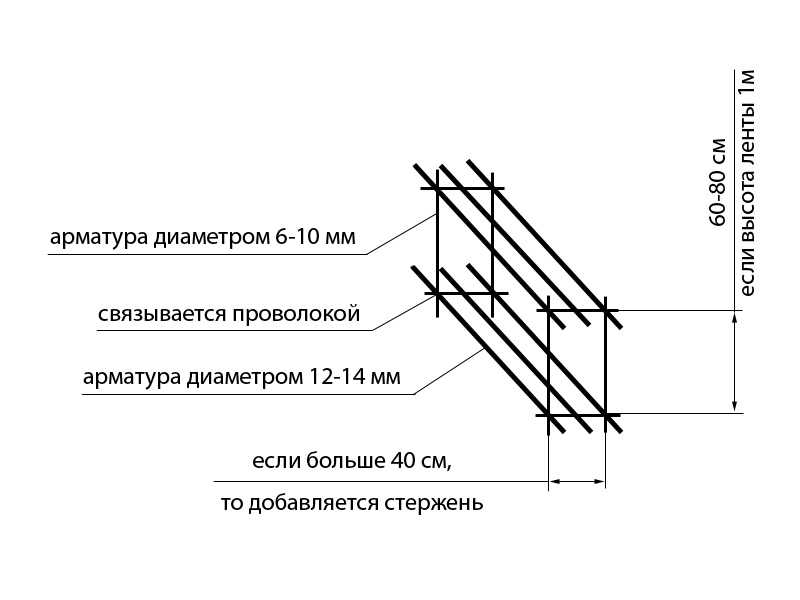

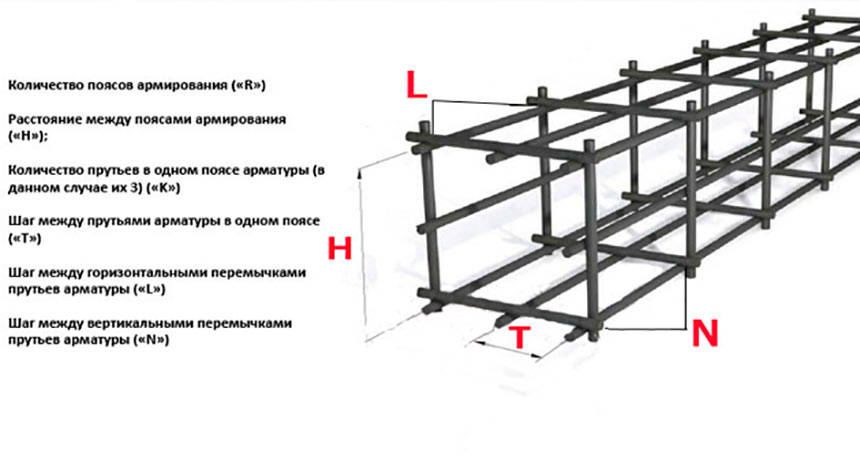

Прямо в опалубке заниматься вязкой не всегда удобно. Поэтому конфигурацию предварительно сооружают рядом и потом помещают в заливочную форму, соблюдая правила:

• Верхний ряд закладных должен быть утоплен в смеси не дальше чем на 3–5 см от верха заливочной массы. Специальные испытания доказали, что такого защитного бетонного слоя хватает для предотвращения проникания влажной среды к металлическим элементам.
• Нижний ряд пояса также должен находиться как можно дальше от песчаной подушки основания. Его либо устанавливают вертикально на опорах вставляемого каркаса, либо крепят к каким-нибудь подставкам.
• Углы размещают по тем же правилам. Вертикальные угловые прутья загибаются так, чтобы от них до стенок заливочной формы было больше 5 см.

Специалисты считают, что для надежной бетонной защиты нижнего ряда прутьев и фиксированного расположения каркасного тела необходимо применять:

• пластиковые фиксаторы;
• подкладки из осколков строительных материалов нужной толщины, а лучше всего бетона, так называемые «сухари», размером 100х100 мм;
• саму форму для заливки, в стены которой будут упираться нижние прутья, контролирующие таким образом положение каркасного тела.

В последнее время прутья из металла вытесняются арматурой из стеклопластика, которая выигрывает по многим параметрам:

• привлекательной низкой стоимостью;
• неограниченной длиной прутьев;
• небольшим весом по сравнению с катанкой;
• невосприятием электричества и устойчивостью к температурным колебаниям;
• нейтральностью к агрессивным веществам и ржавчине.

Крепят стеклопластик специальными хомутами и бобышками из полимеров.

Защитный слой бетона для арматуры

Любая, слабо- или высоко нагруженная бетонная конструкция нуждается в армировании. Как известно бетон отлично воспринимает нагрузку на сжатие и без соответствующего армирования практически не воспринимает нагрузки на изгиб и растяжение. Если говорить в цифрах, то сопротивляемость бетонного сооружения изгибающим и растягивающим нагрузкам в 15 раз меньше чем сопротивляемость «на сжатие».

СодержаниеСвернуть

• Основные функции защитного слоя бетона для арматуры
• Зависимость толщины защитного слоя бетона для арматуры
• Как при заливке бетона выдержать минимальный или максимальный защитный слой бетона?
• Способы восстановления защитного слоя бетона

При этом, учитывая подверженность стальной арматуры атмосферной и химической коррозии арматурный пояс должен иметь защитный слой бетона определенной толщины. Если толщина защиты не соответствует минимальному защитному слою бетона, регламентированного требованиями документа СП 63. 13330.2012, актуализированной редакции СНиП 52-01-2003, произойдет масштабное корродирование арматуры с последующим разрушением бетона.

Технический смысл процесса разрушения бетона заключается в следующем. В соответствии с законами химии и физики размер сильно корродированного арматурного стержня значительно увеличивается в диаметре.

Получается что, кроме того, что сильно корродированный стержень уже не может выполнять возложенные на него функции, он как замерзшая вода, разрывает бетонный материал сначала на трещины, потом на куски, и так до полного разрушения.

Основные функции защитного слоя бетона для арматуры

Кроме указанной выше эффективной защиты арматуры от коррозии, слой бетона выполняет следующие функции:

• Обеспечивает эффективную работу арматурного пояса и бетона: на сжатие, растяжение и изгиб.
• Обеспечивает надежную анкеровку арматурных стержней и их сочленений.
• Обеспечивает защиту от открытого пламени и значительных перепадов температуры.

Зависимость толщины защитного слоя бетона для арматуры

Толщина защитного слоя бетона регламентируется нормативными документами, назначается проектировщиками зданий и сооружений и обозначается в рабочих чертежах. В общем случае минимальный защитный слой бетона для арматуры зависит от следующих основных факторов:

• Тип арматуры: рабочая, конструктивная, продольная, поперечная, напряженная, ненапряженная.
• Тип конструкции: фундамент, плита перекрытия, балка, колонна, опора.
• Размеры сечения бетонного элемента и диаметр арматурных стержней.
• Среда и условия эксплуатации: в закрытых отапливаемых или неотапливаемых помещениях, на улице, в воде, в агрессивной среде, в условиях повышенной влажности, под землей или над землей.

Таким образом, если идет речь об официальном строительстве того или иного объекта в соответствии с обязательным в этом случае проектом, толщину защитного слоя бетона для арматуры можно посмотреть в рабочих чертежах т четко следовать указанным цифрам и требованиям.

В случае если сооружение возводится непрофессиональным застройщиком без проекта, можно заливать конструкции, ориентируясь на следующий документ – Таблица защитного слоя бетона для арматуры СНИП 52-01-2003:

Как при заливке бетона выдержать минимальный или максимальный защитный слой бетона?

Есть несколько вариантов, с помощью которых, заливая бетонное сооружение, можно четко выдерживать заданную толщину слоя материала:

• Специальные фиксаторы защитного слоя бетона. Данные изделия можно приобрести в магазинах строительных материалов или в магазинах производителей фиксаторов. Стоимость одного фиксатора в зависимости от назначения или конструкции колеблется в пределах 1,4-6 рубля за 1 единицу.
• Опалубка, выставленная на нужный размер с помощью удлиненных стержней армпояса.
• Бетонные сухари (закладные) габаритами в плане 100х100 мм, толщиной равной толщине минимального или максимального защитного слоя бетона для арматуры. Данный вариант используется, когда стоит задача защитить нижний слой стержней армопояса.

Способы восстановления защитного слоя бетона

Существует несколько способов полного или частичного восстановления поврежденного защитного слоя бетона для арматуры.  Выбор того или иного варианта зависит от нескольких факторов: геометрии поверхности (криволинейная, вертикальная или горизонтальная), площади повреждений и условий эксплуатации.

В практике профессиональных строителей и ремонтников применяются следующие способы восстановления защитного слоя бетона:

• Штукатурные работы. Поврежденная поверхность тщательно очищается от аморфного слоя и отштукатуривается слоем цементно-песчаного раствора с присадками повышающими: водонепроницаемость, устойчивость к образованию трещин и морозостойкость. После высыхания слой штукатурки либо окрашивается красками по бетону, либо не окрашивается.
• Обетонирование. В этом случае, после соответствующей подготовки (очистка от расслоений и коррозии арматуры) поверхность обрабатывается полимерным или общестроительным бетонным раствором, прочность которого соответствует прочности основы.
• Оклеивание. Поврежденные участки оклеиваются специальными полимерными материалами. Подготовка поверхности аналогична предыдущим вариантам.
• Торкетирование. Защитный слой восстанавливается бетонным или цементным раствором, подаваемым под избыточным давлением из специальной пушки. Подготовка поверхности аналогична предыдущим вариантам.

При полной замене защитного слоя его толщина может быть несколько увеличена, но во всех случаях, толщина слоя должна быть не менее 30 мм для рабочей арматуры и не менее 20 мм для хомутов и конструктивной арматуры.

Бетонное покрытие поверх армирования | UpCodes

Минимальная толщина защитного слоя бетона над арматурой в бетонных плитах, армированных балках и предварительно напряженных балках должна соответствовать данному разделу.

ТАБЛИЦА 722.2.3(1)

ТОЛЩИНА ПОКРЫТИЯ ЖЕЛЕЗОБЕТОННОГО ПОЛА ИЛИ ПЛИТЫ КРЫШИ (дюймы)

Для СИ: 1 дюйм = 25,4 мм.

ТАБЛИЦА 722.2.3(2)

ТОЛЩИНА ПОКРЫТИЯ ДЛЯ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННОГО БЕТОННОГО ПОЛА ИЛИ ПЛИТЫ КРЫШИ (дюймы)

Для СИ: 1 дюйм = 25,4 мм.

ТАБЛИЦА 722.2.3(3)

МИНИМАЛЬНОЕ ПОКРЫТИЕ ДЛЯ ОСНОВНЫХ АРМАТУРНЫХ СТЕРЖНЕЙ ЖЕЛЕЗОБЕТОННЫХ БАЛОК ^c (ПРИМЕНИМО ДЛЯ ВСЕХ ТИПОВ КОНСТРУКЦИОННОГО БЕТОНА)

Для SI: 1 дюйм = 25,4 мм, 1 фут = 304,8 мм.

1. Табличные значения для защемленных узлов относятся к балкам, расстояние между центрами которых превышает 4 фута. Для закрепленных балок, расположенных на расстоянии 4 фута или менее от центра, минимальное покрытие ³ / ₄ дюймов подходит для рейтинга 4 часа или менее.
2. При ширине балки между указанными в таблице значениями минимальная толщина покрытия может быть определена прямой интерполяцией.
3. Защитный слой для отдельного арматурного стержня представляет собой минимальную толщину бетона между поверхностью стержня и подверженной воздействию огня поверхностью балки. Для балок, в которых используется несколько стержней, покрытие угловых стержней, используемых при расчете, должно быть уменьшено до половины фактического значения. Покрытие для отдельного стержня должно быть не менее половины значения, указанного в таблице 722.2.3(3), и не менее ³ / ₄ дюймов.

ТАБЛИЦА 722.2.3(4)

МИНИМАЛЬНОЕ ПОКРЫТИЕ ДЛЯ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ БЕТОННЫХ БАЛОК ШИРИНОЙ 8 ДЮЙМОВ ИЛИ БОЛЕЕ ^b

Для SI: 1 дюйм = 25,4 мм, 1 фут = 304,8 мм.

1. Табличные значения для защемленных узлов относятся к балкам, расстояние между центрами которых превышает 4 фута. Для защемленных балок, расположенных на расстоянии 4 фута или менее от центра, минимальное покрытие ³ / ₄ дюймов достаточно для работы в течение 4 часов или менее.
2. Для балок шириной от 8 до 12 дюймов минимальную толщину покрытия можно определить путем прямой интерполяции.
3. Непрактично для луча шириной 8 дюймов, но показано для целей интерполяции.

ТАБЛИЦА 722.2.3(5)

МИНИМАЛЬНОЕ ПОКРЫТИЕ ДЛЯ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ БЕТОННЫХ БАЛОК ЛЮБОЙ ШИРИНЫ

Для SI: 1 дюйм = 25,4 мм, 1 фут = 304,8 мм, 1 квадратный дюйм = 645,2 мм ² .

1. Табличные значения для защемленных узлов относятся к балкам, расстояние между центрами которых превышает 4 фута. Для защемленных балок, расположенных на расстоянии 4 фута или менее от центра, минимальное покрытие ³ / ₄ дюймов достаточно для работы в течение 4 часов или менее.
2. В площадь поперечного сечения штока допускается включать часть площади полки при условии, что ширина полки, используемая при расчете, не превышает трехкратной средней ширины штока.
3. Должны быть предусмотрены U-образные или кольцевые хомуты, расположенные на расстоянии не превышающем глубину элемента и имеющие минимальное покрытие 1 дюйм.

722.2.3.3.1 Расчет защитного слоя бетона

Защитный слой бетона для отдельной арматуры представляет собой минимальную толщину бетона между поверхностью арматуры и поверхностью балки, подверженной возгоранию, за исключением предполагаемой толщины защитного слоя для незалитых каналов. — минимальная толщина бетона между поверхностью канала и огнеопасной поверхностью балки. Для балок, в которых используются два или более напрягающих элементов, защитный слой принимается равным среднему значению минимального защитного покрытия отдельных напрягающих элементов. Для угловых напрягающих элементов (напряжения на равном расстоянии от дна и стороны) минимальное защитное покрытие, используемое при расчете, должно составлять половину фактического значения. Для стержневых элементов с двумя или более предварительно напряженными напрягающими элементами, расположенными вдоль вертикальной осевой линии стержня, средним покрытием должно быть расстояние от нижней части элемента до центра тяжести напрягающих элементов. Фактическое покрытие для любого отдельного сухожилия должно быть не менее половины меньшего значения, указанного в Таблицах 722.2.3(4) и 722.2.3(5), или 1 дюйм (25 мм), в зависимости от того, что больше.

Что такое бетонное покрытие для армирования?

Анре А • 27 июня 2020 г.

Защитный слой бетона можно определить как расстояние между заделанной в бетон арматурой или арматурным стержнем до внешней поверхности бетонной поверхности согласно коду ACI 130. Защитный слой в железобетонных конструкциях служит важную роль в повышении долговечности конструкции. На рисунке 1 ниже показано поперечное сечение балки с четырьмя основными армирующими элементами, как показано на рисунке.

. Случайный батончик, который ближе к внешней поверхности бетонной конструкции. Предполагается

4 Best of Laminate Пол.

4 Лучшие виды ламината

Каковы требования к бетонному покрытию?

Основные требования к бетонному покрытию:

1. Толщина покрытия действует как барьер от воздействия хлоридов, сульфатов, влаги и других газообразных и жидких загрязнителей.
2. Крышка предотвращает проникновение материалов, которые могут вызвать коррозию стали при соприкосновении.
3. Крышка помогает правильно закрепить арматурные стержни, чтобы предотвратить сращивание стержней.

Для более агрессивной среды требуется большая глубина защитного слоя. Но один фактор, который следует учитывать, заключается в том, что большая глубина защитного слоя при изгибной нагрузке приводит к большей ширине трещин, что способствует проникновению влаги, а затем контактирует со сталью, вызывая коррозию. Это означает, что глубина защитного слоя должна выбираться путем соблюдения баланса между шириной трещины и глубиной защитного слоя.

Что такое номинальный защитный слой, прозрачный защитный слой и эффективный защитный слой арматуры?

Номинальная крышка и прозрачная крышка арматуры

Номинальная крышка и прозрачная крышка — это одни и те же параметры, но с разными именами. Это расстояние в чистоте между внешней поверхностью бетона и ближайшим к поверхности арматурным стержнем. Этот арматурный стержень может быть основной арматурой, хомутами или звеньями.

Эффективный защитный слой арматуры

Эффективный защитный слой представляет собой расстояние между самой внешней поверхностью бетонной конструкции или самой внешней стороной поверхности сжатия конструкции до центра близлежащей закладной основной арматуры.

Большинство кодов указывает номинальное значение покрытия для конструкции. Ни в коем случае значение предоставленного номинального покрытия не отличается от стандартного кодового значения на 0-10 мм меньше, если это не указано в требованиях к конструкции.

Номинальное покрытие в первую очередь предназначено для удовлетворения требований прочности бетонных конструкций. Долговечность конструкций рассчитывается исходя из условий воздействия, которым они подвергаются. В зависимости от условий воздействия требуется минимальное номинальное покрытие:

в соответствии с IS: 456-2000, таблица 16

1. , когда основной паритет.
