Минимальное расстояние от фундамента до фундамента: NormaCS ~ Ответы экспертов ~ Возможно ли уменьшить расстояние от подземных сетей водопровода и канализации до фундамента?
Расстояние от канализации до фундамента: по СНиП, по СП
Трубы системы канализации при аварийной ситуации могут стать источником заражения окружающей среды. При обильном протекании нечистот есть риск заболевания людей и животных. Сточные воды даже при небольшом просачивании способны разрушить самый крепкий фундамент, что приведет к оседанию стен. Чтобы этого избежать, разработаны нормативы, регламентирующие безопасное расстояние от канализационной магистрали до основы здания. Их обязательно учитывают при возведении очистных коммуникаций.
Содержание
- Расстояние от фундамента до канализации
- Санитарные правила
- По строительным нормативам
- Уменьшение расстояния от канализации до фундамента
- Юридическая и правовая ответственность
Расстояние от фундамента до канализации
Чтобы сохранить стены строения и избежать ее разрушения, выдерживают нормативную дистанцию от фундамента до канализации, регламентируемую такими документами, как «Санитарные нормы и правила» и «Строительные нормы». В них также указаны требования по размещению очистительного устройства по отношению к иным коммуникативным магистралям, садово-огородным культурам и дорогам.
Санитарные правила
В СНиПах 2.04.01-85, 2.04.04-84, 2.04.03-85 четко прописаны все конкретные расстояния. Соотношение канализационных устройств и фундаментной основы здания зависит от того, какая именно система планируется к установке: напорная или безнапорная. В последнем случае регламент следующий:
Коммуникационные объекты | Минимальное горизонтальное расстояние в свету (между краем трубы или колодца и стенкой) в метрах | |
До фундаментов зданий и сооружений | До ограждений индустриальных объектов, эстакад, опор контактной сети и связи, железных дорог | |
Бытовая самотечная канализация | 3 | 1,5 |
Дренажная канализация | 3 | 1 |
Расстояние от объектов напорной канализации (магистралей, устройств и туннелей) до фундамента согласно СНиП не может быть менее пяти метров.
Необходимо учитывать и размеры охранных зон, которые также необходимы для обустройства автономной канализационной системы. Они зависят от габаритов очистного сооружения и его производительности. Например, если последний показатель равен 15 кубам в сутки, санитарная зона будет равна:
- для места, где расположены подземные фильтры – 15 м;
- для фильтрационной траншеи либо подушки из песка и гравия – 25 м.
При конструкции очистного сооружения из нескольких камер, минимальное пятиметровое расстояние предусмотрено от фундамента до отстойника септика, а фильтрующий колодец рекомендовано располагать в восьми метрах от дома.
По строительным нормативам
СП42.13330.2011 также говорит, что расстояние от основы дома до сети напорной канализационной системы составляет минимум пять метров. Однако здесь учитываются соответствие стенок трубопровода и канализационного колодца. Ведь сами сети проходят по колодезному центру, поэтому диаметр колодца делится на два и вычитается из нормативного расстояния. Так, при сечении колодца в два метра его край должен располагаться на расстоянии в четыре метра от стенки основы.
Согласно СП42.13330.2011, рассчитывающих нормативы для самотечных канализационных систем, минимум между фундаментом и зданием также, как и по СНиПам, три метра. Но и здесь отталкиваются от центрального прохождения сетей. Так, при метровом колодезном сечении, его край может располагаться в 2,5 метрах от дома.
Если коммуникационные подземные магистрали длинные и извилистые, имеют много узлов и дополнительных устройств, под трассами с интенсивным движением либо под подъездами к крупным индустриальным объектам трубопровод укладывают в сборных коллекторных туннелях из железобетона.
Подобное устройство труб канализации позволяет проводить ремонтные работы без вскрытия асфальта на проезжей части. Так гораздо проще проводить профилактические и обслуживающие мероприятия.
Уменьшение расстояния от канализации до фундамента
Расстояние между трубами и фундаментами должно предусматривать безопасный ремонтДистанция между линиями канализации и строениями должна позволять проведение ремонтных работ, а также обеспечивать защиту смежных магистралей в аварийной ситуации. Недопустимо, чтобы стоки подмывали основу дома и стенки колодцев, если трубы канализации будут повреждены. Но особенно важно, чтобы сточные воды не попали в почву и водопровод.
Иногда территория так мала, что соблюсти все нормативы крайне сложно. Есть возможность обустроить канализацию чуть поближе к дому, и ее подтверждают два регламентирующих документа: СП 42.13330.2011 и ВСН 61-89 (р). В них говорится, что указанные дистанции допускается уменьшать в стесненных условиях, если технологически это возможно и не грозит нарушением безопасности и надежности конструкции.
Канализационную магистраль можно проложить в полутора метрах от основы дома, если она сделана из чугунных напорных труб в защитном футляре на уровне, превышающем отметку подошвы фундамента на 0,5 м.
Юридическая и правовая ответственность
Нарушение правил возведения канализации опасно для окружающей среды и построек на участке. За это законодательно предусмотрены меры наказания. В первую очередь это касается лиц, ответственных за проектирование и прокладку канализационных трубопроводов. Совершенно не факт, что эти люди отделаются простым штрафом или дисциплинарным взысканием. Если потери большие, или нанесен вред здоровью граждан в результате аварии на коммуникационных магистралях, возможна уголовная ответственность.
В первую очередь при возникновении аварийной ситуации либо нарушении санитарных нормативов будут проверять:
- Руководителей проектных предприятий. С них спросят, если были неправильно составлены чертежи и схемы, произведены расчеты.
- Заказчиков строительства. Они ответственны за готовность к вводу в работу возводимой магистрали. Проверят, выбрали ли они для ее изготовления профессионалов, правильно ли подобрали оборудование.
- Ученых, которым делались запросы по показателям климата, особенностей грунта, залегания подземных источников.
- Сотрудников строительно-монтажных организаций. Они отвечают не только за саму прокладку трубопровода, но и за проведение тестового запуска конструкции.
Проверки при выявлении нарушений проводятся крайне тщательно. Чтобы избежать неприятностей, проще соблюдать нормативы: они не являются настолько уж жесткими и предполагают допущения при соблюдении технических требований безопасности.
Ответственными за неправильную прокладку канализационных магистралей могут стать не только юридические, но и частные лица. Если человек решил самостоятельно проложить трубы на участке, как ему заблагорассудится, его также могут привлечь за нарушение санитарных норм и природоохранного законодательства.
Ответственность накладывается не только при нарушении только нормативных дистанций между фундаментом и стеной дома. Этот показатель не должен противоречить другим правилам размещения коммуникаций на участке. Согласованное обустройство коммуникативных магистралей необходимо для защиты их от повреждений в случае аварий и производства ремонтных и строительных работ.
youtube.com/embed/1JyCVc-ML34?wmode=transparent&fs=1&hl=en&modestbranding=1&iv_load_policy=3&showsearch=0&rel=1&theme=dark» frameborder=»0″ allowfullscreen=»»/>Расстояние от подземных сетей до фундаментов » Архитектурная мастерская
Архитектурная мастерская » Заметки архитектора » Нормы и правила » Расстояние от подземных сетей до фундаментов
Определяется согласно СП 42.13330.2011 в таблице 15
Инженерные сети | Расстояние, м, по горизонтали (в свету) от подземных сетей до | ||||||||
---|---|---|---|---|---|---|---|---|---|
фундамен- тов зданий и сооруже- ний | фундаментов ограждений предприятий, эстакад, опор контактной сети и связи, железных дорог | оси крайнего пути | бортового камня улицы, дороги (кромки проезжей части, укрепленной полосы обочины) | наружной бровки кювета или подошвы насыпи дороги | фундаментов опор воздушных линий электропередачи напряжением | ||||
железных дорог колеи 1520 мм, но не менее глубины траншеи до подошвы насыпи и бровки выемки | железных дорог колеи 750 мм и трамвая | св. 1 до 35 кВ | св. 35 до 110 кВ и выше | ||||||
Водопровод и напорная канализация | 5 | 3 | 4 | 2,8 | 2 | 1 | 1 | 2 | 3 |
Самотечная канализация (бытовая и дождевая) | 3 | 1,5 | 4 | 2,8 | 1,5 | 1 | 1 | 2 | 3 |
Дренаж | 3 | 1 | 4 | 2,8 | 1,5 | 1 | 1 | 2 | 3 |
Сопутствующий дренаж | 0,4 | 0,4 | 0,4 | 0 | 0,4 | — | — | — | — |
Тепловые сети: от наружной стенки канала, тоннеля | 2 (см. прим. 3) | 1,5 | 4 | 2,8 | 1,5 | 1 | 1 | 2 | 3 |
от оболочки бесканальной прокладки | 5 | 1,5 | 4 | 2,8 | 1,5 | 1 | 1 | 2 | 3 |
Кабели силовые всех напряжений и кабели связи | 0,6 | 0,5 | 3,2 | 2,8 | 1,5 | 1 | 0,5* | 5* | 10* |
Каналы, коммуникаци- онные тоннели | 2 | 1,5 | 4 | 2,8 | 1,5 | 1 | 1 | 2 | 3* |
Наружные пневмомусо- ропроводы | 2 | 1 | 3,8 | 2,8 | 1,5 | 1 | 1 | 3 | 5 |
* Относится только к расстояниям от силовых кабелей.
Примечания
- Для климатических подрайонов IА, IБ, IГ и IД расстояние от подземных сетей (водопровода, бытовой и дождевой канализации, дренажей, тепловых сетей) при строительстве с сохранением вечномерзлого состояния грунтов оснований следует принимать по техническому расчету.
- Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, их расстояние до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.
- Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать как для водопровода.
- Расстояния от силовых кабелей напряжением 110–220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.
- Расстояния по горизонтали от обделок подземных сооружений метрополитена из чугунных тюбингов, а также из железобетона или бетона с оклеечной гидроизоляцией, расположенных на глубине менее 20 м (от верха обделки до поверхности земли), следует принимать до сетей канализации, водопровода, тепловых сетей – 5 м; от обделок без оклеечной гидроизоляции до сетей канализации – 6 м, для остальных водонесущих сетей – 8 м; расстояние от обделок до кабелей принимать: напряжением до 10 кВ – 1 м, до 35 кВ – 3 м.
- В орошаемых районах при непросадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки каналов), м: 1 – от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей; 2 – от газопроводов высокого давления до 0,6 МПа, теплопроводов, хозяйственно-бытовой и дождевой канализации; 1,5 – от силовых кабелей и кабелей связи; расстояние от оросительных каналов уличной сети до фундаментов зданий и сооружений – 5.
Ранее определяли согласно СНиП 2.07.01-89* Планировка и застройка городских и сельских поселений по таблице 14.
Интересно, что в старой таблице есть расстояние от газопроводов, а в новой убрали.
Разделение верхней части фундаментной стены и прилегающей внешней поверхности, класс
Главная » Публикации » Разделение верха фундаментной стены и прилегающей наружной части Марка
Один из наиболее часто задаваемых вопросов в строительном отделе касался необходимого расстояния между верхней частью стены фундамента и прилегающей внешней поверхностью. Международный жилищный кодекс 2009 года требует минимального расстояния в 6 дюймов при отсутствии кирпичной облицовки. Идея здесь состоит в том, чтобы обеспечить буферную зону, чтобы помочь предотвратить попадание влаги в деревянный каркас, обычно обрамляемый над фундаментами жилых домов. Там, где присутствует кирпичная облицовка, это требование снижается до 4 дюймов.
Текст кода гласит:
R404. 1.6 Высота над уровнем земли. Бетонные и каменные фундаментные стены должны выступать над уровнем чистовой отделки, примыкающим к фундаменту, во всех точках не менее чем на 4 дюйма (102 мм) там, где используется каменная облицовка, и не менее чем на 6 дюймов (152 мм) в других местах.
Пример, когда минимальное расстояние близко, но не соблюдается.
- евстудия
- 28 августа 2017 г.
Автор
Категории статей
Категории статейВыбрать категориюДоступность (19)Административная (6)Доступное жилье (75)AIA (31)Аэропорт (3)Архитектор (293)Архитектурный процесс( (343)Архитектура (321) )Статьи (1)Ассамблея (17)Помощь в жизни (3)Легкая атлетика (1)Остин (10)Награда (1)Награды (34)Награды (1)Пекарня (2)Банк (1)БИМ (54)Бойсе (7) Боулдер (12)Строительные нормы (115)Строительные технологии (410)Дома знаменитостей (1)Гражданское строительство (11)Гражданское строительство (86)Клиенты (4)CNU (14)Колорадо-Спрингс (11)Коммерческие объекты (303)Коммерческие офисы (42) Участие сообщества (65)Строительство (410)Совместные закупки (1)Стоимость (110)Дома на заказ (162)Денвер (269))Разработка (12)Образование (117)Электротехника (43)Энергетика (20)Инженерия (343)ENR (1)События (80)Evergreen (160)Информация EVstudio (66)EVstudio Ventures (12)Часто задаваемые вопросы (116)Рекомендуемые ( 13) Выездные службы (16) Противопожарная защита (12) Развлечения (29) Мебель (12) Правительство (20) Здравоохранение (5) Сохранение исторического наследия (28) Гостеприимство (21) Управление персоналом (2) Айдахо (17) Промышленность (7) Проверки (16)Страхование (6)Дизайн интерьера (48)Округ Джефферсон (61)Кухня (1)Ландшафт (49)LEED и устойчивое развитие (155)LEED и устойчивое развитие (20)Освещение (40)Деревянное строительство (18)Долгосрочный уход ( 12)Машиностроение (64)СМИ (44)Медицина (40)Знакомство с командой (9)MEP (2)Meridian (10)Военные (3)Смешанного назначения (33)Современные (52)Модульные здания (10)Многосемейные (151)NCARB (6)Новые сотрудники (7)Новости (340)Офисные (41)Оффлайн (2)Помещения для выступлений (9)Планирование (107)Сантехника (6)Портфолио (23)Управление проектами (7)Проекты в процессе (306)Пуэбло (2)Недвижимость (43)Отдых (43)Религия (14)Реконструкция ( 100)Исследования (41)Жилой (561)Ресторан (61)Розничная торговля (70)подпорная стенка (5)Отзывы (9)Revit (26)Саскатун (4)Школы (28)подпорка (9)Фотоблог на боковой панели (24)Одноместный- Семья (4)Небольшие проекты (60)Программное обеспечение (88)Спонсорство (9)Stapleton (2)Streetscape (11)Структурная инженерия (252)География (22)Устойчивое развитие (30)Tenant Finish (15)Техас (74)TOD (3)Таунхаусы (4)Дорожное движение (3)Без категории (104)Коммунальные услуги (1) )Зонирование (23)
Статьи по теме
Актуальные статьи
Популярные статьи
О EVstudio
EVstudio — собственная дизайнерская фирма с полным спектром услуг, специализирующаяся на архитектуре, проектировании, планировании и других дизайнерских услугах для коммерческих и жилых проектов.
Узнать больше

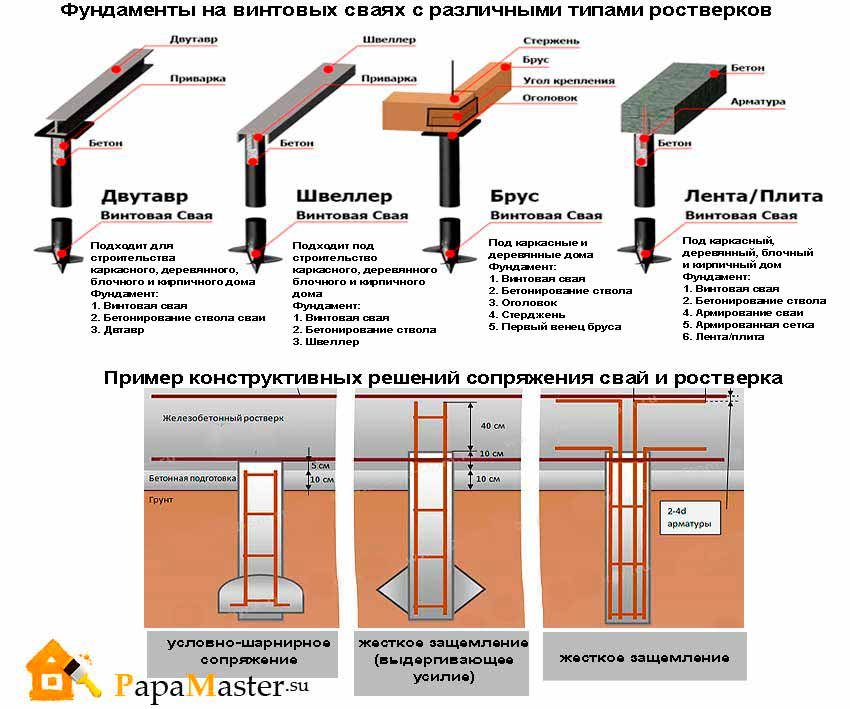

ОСНОВЫ ФУНДАМЕНТА — ФУНДАМЕНТЫ — Массивные бетонные стены
Автор Ethan Davis
Цели проектирования фундамента:
-
обеспечить ровную поверхность для возведения стены фундамента;
-
для обеспечения адекватной передачи и распределения строительных нагрузок на подстилающий грунт;
-
для обеспечения достаточной прочности в дополнение к фундаментной стене, чтобы предотвратить дифференциальную осадку здания в условиях слабого или нестабильного грунта;
-
для закладки фундамента здания на достаточную глубину, чтобы избежать морозного пучения или ослабления оттаивания в морозоустойчивых грунтах и избежать органических поверхностных слоев почвы; и
-
для обеспечения надлежащего анкерного крепления или массы (при необходимости в дополнение к стене фундамента), чтобы противостоять потенциальным силам подъема и опрокидывания, возникающим в результате сильного ветра или сильных сейсмических явлений.
Безусловно, наиболее распространенным фундаментом в жилищном строительстве является сплошной бетонный фундамент. Тем не менее, бетонные и гравийные фундаменты признаются в таблицах предписывающих размеров фундаментов в нормах и правилах для жилых зданий для наиболее типичных условий. Напротив, особые условия вызывают некоторые инженерные проблемы, которые необходимо решить, чтобы обеспечить адекватность любого проекта фундамента.
К особым условиям относятся:
-
условия сильного ветра;
-
внутренние или прибрежные затопления;
-
сейсмические условия повышенной опасности; и
-
плохое состояние почвы.
Простая конструкция основания из гравия и бетона
-
Строительные нормы и правила для жилищного строительства содержат таблицы, предписывающие минимальную ширину основания для простого бетонного основания (ICC, 19). 98). В качестве альтернативы, ширина основания может быть определена в соответствии с разделом 4.3 на основе конкретных условий нагрузки на площадке и предполагаемой несущей способности почвы. Ниже приведены общие практические правила для определения толщины простых бетонных фундаментов жилых зданий после расчета требуемой ширины несущей части:
-
края стены фундамента или 6 дюймов, в зависимости от того, что больше.
-
Ширина фундамента должна выступать не менее чем на 2 дюйма с обеих сторон стены (чтобы обеспечить минимальный допуск конструкции), но не более толщины фундамента.
-
Следует также понимать, что ширина основания обычно зависит от приращения ширины стандартного землеройного оборудования (размер ковша обратной лопаты 12, 16 или 24 дюйма). Несмотря на то, что некоторые проектировщики и строители могут указать один или два продольных стержня № 4 для фундаментов стен, стальная арматура не требуется для конструкций жилых домов в типичных грунтовых условиях. В ситуациях, когда эмпирические правила или предписывающие кодовые таблицы неприменимы или когда возможно более экономичное решение, может быть рассмотрен более подробный анализ фундамента.
-
Подобно бетонному основанию, гравийное основание может использоваться для распределения нагрузки на фундамент на достаточной площади несущей грунт поверхности. Он также обеспечивает непрерывный путь для воды или влаги и, следовательно, должен быть дренирован в соответствии с положениями о дренаже фундамента национальных строительных норм и правил. Гравийные фундаменты изготавливаются из щебня или гравия, которые уплотняются трамбовкой или вибрацией. Мелкий гравий, сцементированный естественным путем, не требует уплотнения и может быть уложен на гладкую ровную поверхность, очень похожую на бетон. Хотя гравийное основание обычно ассоциируется с деревянным фундаментом, обработанным давлением, оно может поддерживать монолитные или сборные железобетонные стены фундамента.
-
Размер гравийного основания обычно основан на угле естественного откоса от 30 до 45 градусов для распределения нагрузки; поэтому, как и в случае простых бетонных оснований, требуемая глубина и ширина гравийного основания зависят от ширины стены фундамента, нагрузки на фундамент и значений несущей способности грунта. Следуя эмпирическому правилу, аналогичному тому, что применяется для бетонного основания, толщина гравийного основания должна быть не менее чем в 1,5 раза больше его длины за краем стены фундамента или, в случае деревянного фундамента, обработанного давлением, толщина глиняного подоконника . Как и в случае с бетонным основанием, толщина гравийного основания может учитываться при соблюдении требуемой глубины промерзания. В почвах, которые естественным образом плохо дренированы, необходимо предусмотреть адекватный дренаж гравийного основания.
Расчет бетонного фундамента
Для подавляющего большинства проектов фундаментов жилых домов быстро становится очевидным, что обычные требования к фундаментам жилых домов, содержащиеся в строительных нормах, являются адекватными, если не консервативными. Однако для повышения производительности и экономии или для решения особых условий может потребоваться специальная конструкция основания.
Фундамент предназначен для сопротивления восходящему давлению, создаваемому грунтом под фундаментом; это давление имеет тенденцию заставлять основание изгибаться вверх по краям. Согласно ACI-318, при проектировании железобетонных оснований учитываются три вида разрушения: односторонний сдвиг, двусторонний сдвиг и изгиб. Подшипник (раздавливание) также является возможным видом отказа, но редко применяется в условиях нагрузки жилых помещений. Чтобы упростить расчеты для трех режимов отказа, в следующем обсуждении объясняется связь режимов отказа с расчетом простых и железобетонных фундаментов. Разработчик должен обратиться к ACI-318 за дополнительными комментариями и указаниями. Расчетные уравнения, используемые далее в этом разделе, основаны на ACI-318 и принципах инженерной механики, как описано ниже. Кроме того, подход основан на предположении о равномерном несущем давлении грунта на подошву фундамента; поэтому стены и колонны должны поддерживаться как можно ближе к центру фундамента.
Проектирование железобетонных оснований
В редких случаях в жилищном строительстве, когда простое бетонное основание может оказаться нецелесообразным или когда уменьшение толщины основания более экономично, можно рассмотреть возможность использования стальной арматуры. Железобетонный фундамент спроектирован аналогично простому бетонному фундаменту; однако для проверки сдвига используется глубина бетона до арматурного стержня, а не вся толщина основания. Кроме того, способность к моменту определяется по-разному из-за наличия арматуры, которая сопротивляется напряжениям растяжения, вызванным изгибающим моментом. Наконец, более высокий коэффициент сопротивления используется, чтобы отразить более постоянную прочность на изгиб железобетона по сравнению с неармированным бетоном.
В соответствии с требованиями ACI-318 требуется минимум 3 дюйма бетонного покрытия поверх стальной арматуры, когда бетон находится в контакте с грунтом. Кроме того, ACI-318 не допускает глубину менее 6 дюймов для армированных оснований, опирающихся на грунт. Эти ограничения могут быть ослаблены проектировщиком при условии, что в расчете на прочность будет продемонстрирована достаточная мощность; однако толщина армированного основания значительно меньше 6 дюймов может считаться нецелесообразной, даже если ее расчеты могут быть приемлемыми. Одно исключение может быть найдено, когда плита номинальной толщиной 4 дюйма армирована, чтобы служить неотъемлемым основанием для внутренней несущей стены (которая не предназначена для передачи подъемных сил от поперечной стены, опрокидывающей анкерное крепление при сильном ветре). или сейсмические районы). Кроме того, бетонное покрытие не должно быть менее 2 дюймов для жилых помещений, хотя эта рекомендация может быть несколько консервативной для внутренних фундаментов, которые, как правило, менее подвержены воздействию грунтовой влаги и других коррозионных агентов.
Минимальное армирование
Из-за проблем с усадкой и температурным растрескиванием ACI-318 требует минимального количества стальной арматуры. Следующие уравнения определяют минимальное армирование, хотя многие простые бетонные фундаменты жилых домов успешно работают и широко используются. Таким образом, минимумы ACI можно считать произвольными, и проектировщик может по своему усмотрению применять минимумы ACI при проектировании фундаментов жилых домов. Минимумы, конечно, не следует рассматривать как строгий критерий «пройдено/не пройдено». Проектировщики часто указывают один или два продольных стержня № 4 для фундаментов стен в качестве номинальной арматуры в случае сомнительных грунтов или когда требуется сохранить непрерывность ступенчатых фундаментов на участках с уклоном или в условиях, приводящих к изменению глубины фундамента. Однако для большинства жилых фундаментов основное сопротивление дифференциальной осадке обеспечивается действием глубокой балки стены фундамента; усиление фундамента может дать ограниченную пользу. В таких случаях фундамент просто действует как платформа для конструкции стены и распределяет нагрузки на большую площадь несущей почвы.
Соединения внахлестку
Если арматура не может быть установлена на одной длине для удовлетворения требований к армированию (например, в сплошных фундаментах стен), арматурные стержни должны быть соединены внахлест, чтобы обеспечить полную растягивающую способность стержней поперек соединения.
