Содержание

Калькулятор сухой стяжки — определить актуальную стоимость, заказать монтаж

Почему СУХАЯ стяжка?

Все просто! При таком способе применяются комплектующие заводского изготовления, не нужно воды, не требуется процесс сушки пола, а любое напольное финишное покрытие укладывается сразу же после монтажа. Это самый быстрый способ замены старых щитовых полов, и устройство новой стяжки пола под любые напольные покрытия.

Пользование калькулятором

1. Отметьте вариант расчета (материалы с монтажом*, только материалы*, только монтаж*).
2. Укажите площадь под сухую стяжку.
3. Выберите производителя керамзитовой засыпки ( Kerafloor*, RDS*, KNAUF* ) вся засыпка качественная.
4. Выберите общую толщину от 4 см до 15 см (обычно в среднем 7 см, засыпка 5 см + 2 см элемент пола).
5-6-7-8. Отметьте нужна ли разгрузка материалов, наличие лифта, доставка.
9. Если необходим демонтаж пола отметьте (рассчитывается на стандартный щитовой паркет на лагах, вынос на лестничную площадку, вывоз и вынос рассчитывается по договорённости).

После Вы можете отправить нам результаты расчета (оформить заказ).

В СВЯЗИ С НЕСТАБИЛЬНОСТЬЮ ЦЕН НА СТРОЙМАТЕРИАЛЫ — ПОЖАЛУЙСТА УТОЧНЯЙТЕ ИТОГОВУЮ СТОИМОСТЬ У МЕНЕДЖЕРА +7-985-997-90-97. СПАСИБО

Калькулятор сухой стяжки

1. Выполнить расчет как?	Материалы и Монтаж Только Материалы Только Монтаж
2. Площадь помещения М²
3. Выберите производителя засыпки	Сухая засыпка «Kerafloor»Сухая засыпка «RDS»Сухая засыпка «Knauf»
4. Укажите общую толщину	4 см5 см6 см7 см8 см9 см10 см11 см12 см13 см14 см15 см
5. Разгрузка материалов	Нужна Не нужна
6. Есть ли лифт в доме	Есть Нет
Укажите этаж если нет лифта:	1 этаж2 этаж3 этаж4 этаж5 этажвыше 5 этажа
Доставка материала	Доставка (в пределах МКАД) Доставка за МКАД:
Демонтаж — паркет на лагах (вынос на лестничную площадку)	Нужен Не нужен

РАССЧИТАТЬ СТОИМОСТЬ

Преимущества технологии

Скорость — стяжка пола за 1 день 20 — 30 М²
Укладка напольного покрытия на следующий день.
Лёгкость материалов в отличии от других технологий.
Сухая технология — нет грязи, протечек, брызг.
Стяжка не холодная даже в ванной или на 1-м этаже.
Хорошая шумоизоляция, теплоизоляция.
Возможность укладывать любое напольное покрытие.
Малая нагрузка на перекрытие.

Варианты исполнения сухой стяжки

1 — На фото стандартный объект до 90 мм «Вега 1\2»

Сухая стяжка «ВЕГА-1\2» толщина от 4 до 9 см

Самый распространенный вариант, если у Вас небольшие перепады и немного коммуникаций, минимальная толщина такой конструкции 4 см.

2 — Конструкция при толщине слоя более 9 см «Гамма-1»

Конструкция при толщине слоя более 9 см «Гамма-1»

Устраивается при толщине слоя засыпки более 7 см, в слой керамзитовой засыпки прокладывается компенсационный слой гвлв 10 или 12,5 мм если межслойно проложить лист нет возможности компенсационный гвлв укладывается по поверхности всего слоя засыпки, и далее монтируются элементы пола Кнауф, этот вариант подойдет при общей толщине стяжки до 15 см.

3 — Конструкция «Гамма — 2» с пеноплексом или с пористо волокнистыми, звукоизолирующими материалами при толщине стяжки от 9 см и более.

Конструкция при толщине слоя более 15 см «Гамма-2»
На фото сухая стяжка слоем 30 см, плюс уложена фанера под паркет.

Наиболее многослойная, и то же время наиболее дорогой вариант с дополнительным слоем из гипсоволокнистых листов 10 и 12,5 мм по звукоизолирующему и выравнивающему слою сухой керамзитовой засыпки, либо по слою из эффективных звуко- и теплоизоляционных пористо-губчатых (пористо-волокнистых) материалов.

Технология монтажа

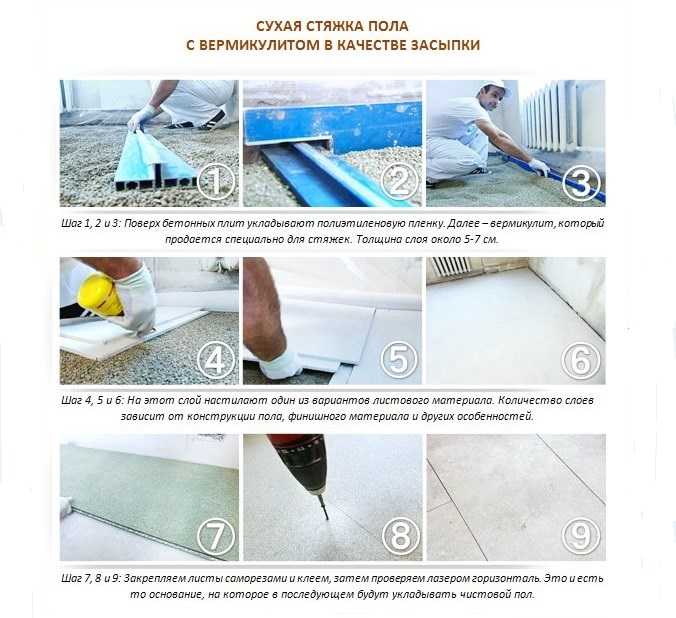

Технология, получившая название «Сухой сборный пол» или «Сухая стяжка» все чаще применяется в массовом и индивидуальном строительстве, поскольку обладает весомыми достоинствами и целым рядом преимуществ перед традиционными способами устройства пола.
Современный пол должен отвечать многим требованиям — быть теплым, ровным, прочным и долговечным. Без такового сложно представить комфортное существование в доме или квартире. Для того чтобы пол отвечал перечисленным требованиям, нужно устроить под него качественное основание (черновой пол).

Установка направляющих, разметка уровня:

Разметку уровня по всему периметру помещения выполняют при помощи лазерного нивелира (построитель плоскостей) мы используем высокоточные нивелиры фирмы GEO-FENNEL FL 40-3,4 Liner.

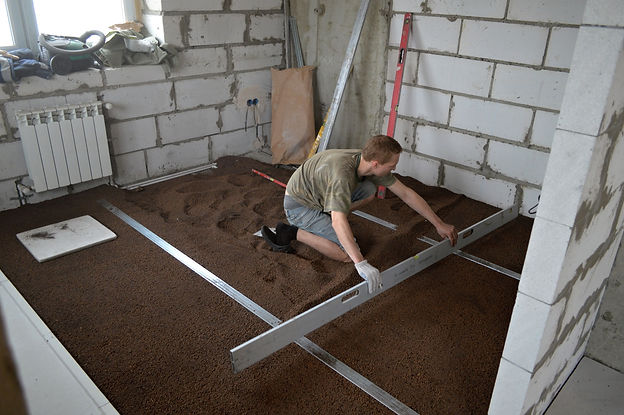

Направляющие для вытягивания сухой засыпки устанавливаются под контролем лазерного осепостроителя на заданный уровень определенный при промере.

Керамзитовая засыпка насыпается дорожкой под направляющую рейку под контролем лазерной горизонтальной линии утапливается на необходимый уровень.

Вторая направляющая устанавливается с отступом на расстояние в зависимости от применения выравнивающей рейки, мы используем 2 — 1,5 — 1 метровые вытягивающие рейки.

Данный этап очень важен и направляющие должны быть выставлены с точностью до миллиметра.

ВЫТЯГИВАНИЕ СУХОЙ ЗАСЫПКИ:

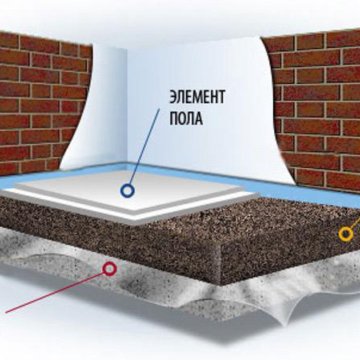

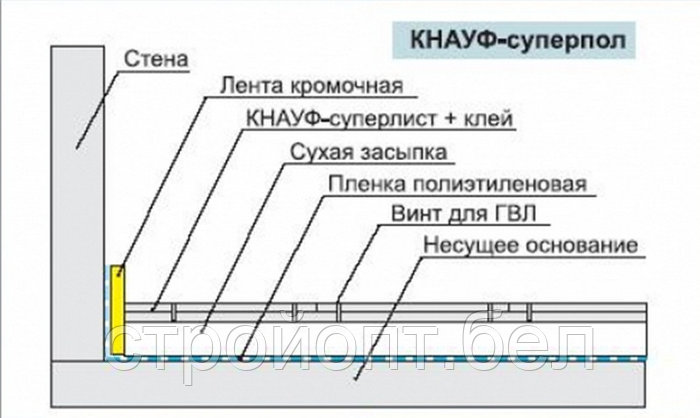

Кнауф-суперпол (элементы пола Гвлв) укладываются по выравнивающему слою из керамзитовой засыпки специально подобранного гранулометрического состава (мы применяем самые проверенные материалы RDS, KeraFloor, Kompevit, Knauf — мелкофракционный керамзитовый песок) обеспечивая тем самым её безусадочность (на изображениях в качестве засыпки использован Перлитовый песок в силу того, что он достаточно сильно гигроскопичен применяется в редких случаях). Выравнивание осуществляется специальным комплектом из выравнивающих реек разной длины.

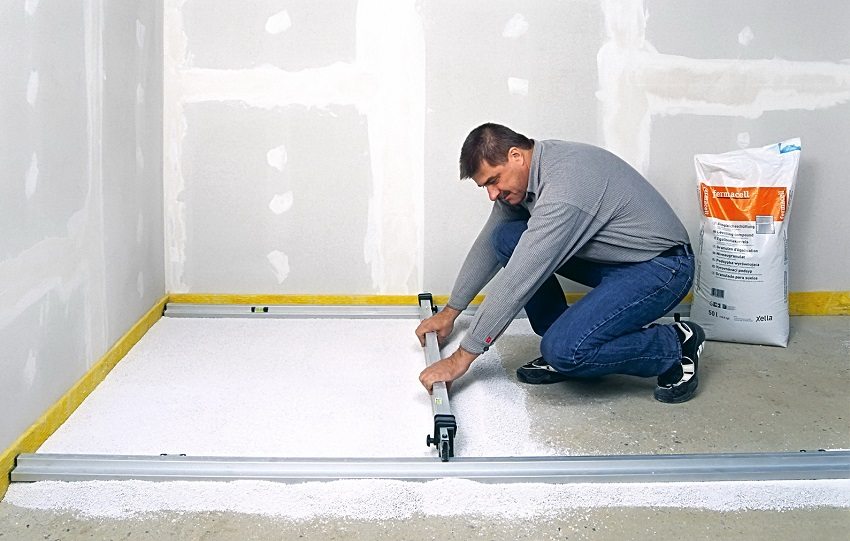

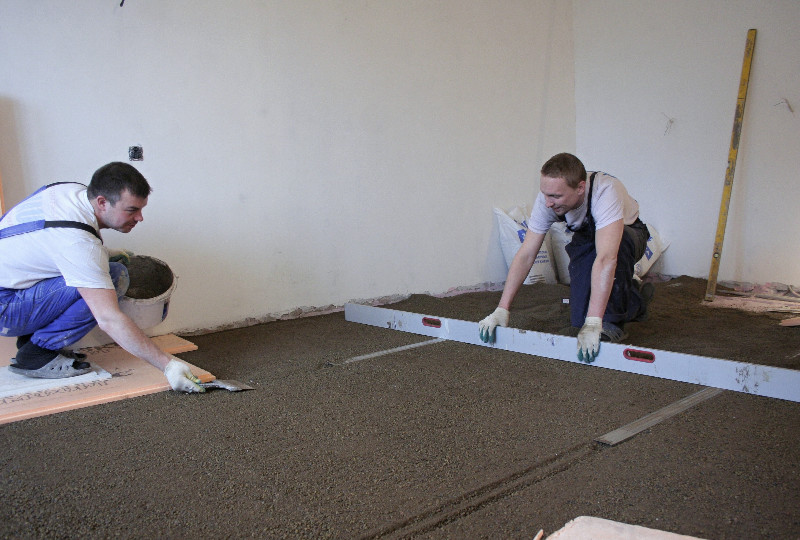

Керамзитовая засыпка насыпается между направляющими рейками и вытягивается, при необходимости засыпка утрамбовывается.

МОНТАЖ ПЕРВОГО РЯДА ЭЛЕМЕНТОВ ПОЛА КНАУФ:

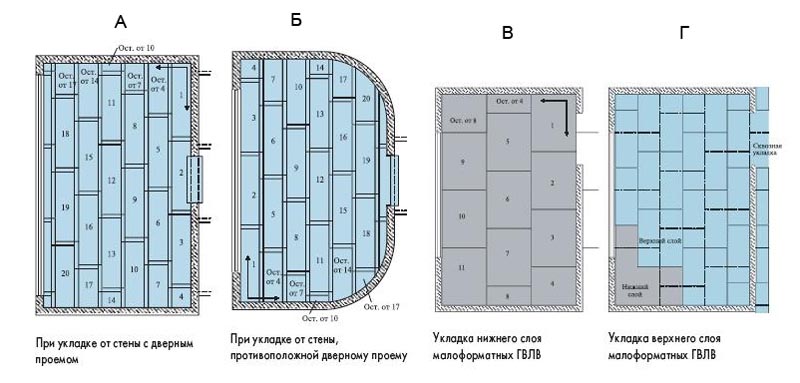

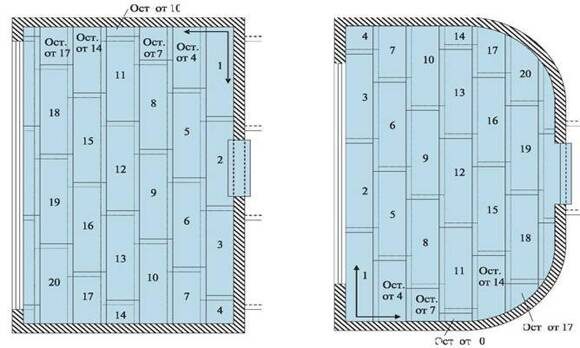

Монтаж элементов пола ведётся справа налево рядами от стены с дверным проёмом. При монтаже с противоположной стороны для сохранения поверхности засыпки устраиваются островки для передвижения.

Островки для передвижения по выровненному слою керамзитовой засыпки изготавливаются из гипсоволокна 10 мм, гипсокартона 12,5 мм, ровной фанеры — оптимальный размер островка 60 x 60 см.

У готовых элементов пола, примыкающих к стенам, фальцы в области сопряжения обрезаются.

На фото монтаж производится от дальней стены с использованием островков для передвижения по уже выровненной засыпке, фальцы примыкающие к стене обрезаны.

При укладке следующего элемента у него отрезается только фальц по длине, перед укладкой наносится клеевой состав.

Монтаж второго ряда элементов пола Кнауф:

Каждый новый ряд начинается с укладки отрезанной по месту части от последнего элемента предыдущего ряда, что исключает отходы и обеспечивает смещение торцевых стыков не менее чем на 250 мм.

В случае если оставшееся часть элемента от предыдущего ряда не обеспечивает разбежку от 250 мм, начало отрезается у целого элемента размером обеспечивающим технологию монтажа.

Нанесение клеевого состава:

Перед укладкой готового элемента на фальцы сопрягаемых с ним уже уложенных элементов наносится клеевой состав.

В качестве клеящего состава подходит густой строительные клей ПВА.

В случае если через некоторое время потребуется разбор сухой стяжки элементы пола не проклеиваются, что в дальнейшем позволит демонтаж, и обратный монтаж элементов без повреждений, и дополнительных затрат.

Скрепление саморезами по гипсоволокну:

По мере монтажа элементов пола производится скрепление фальцев соседних элементов самонарезающими винтами для ГВЛ с шагом не более 300 мм.

— в результате получается ровное и прочное основание, способное выдерживать большие нагрузки;
— значительное уменьшение времени, необходимого для выравнивания полового покрытия;
— технология «Кнауф» не приводит к загрязнению помещения;
— сухая стяжка позволяет избежать возникновения разломов и скрипов в течение всего периода эксплуатации покрытия;
— данная технология не требует сушки;
— технология «Кнауф» обеспечивает высокий уровень звукоизоляции и теплоизоляции полового покрытия;

— предоставляет возможность нанесения окончательного покрытия сразу же после того, как закончены работы по укладке предварительного покрытия.

Сухая стяжка до и после монтажа:

вопросы | комментарии | почитать — спросить |

наши услуги механизированная стяжка, механизированная штукатурка, сухая стяжка кнауф

Дополнительная информация

Технология монтажа сухой стяжки

Технология монтажа сухой стяжки самостоятельно — рассмотрим…

Описание элемент пола

Гипсоволокнистый элемент пола Кнауф описание. Элементы…

Характеристики сухой стяжки

Характеристики сухой стяжки — система, образующая конструкцию…

Технические листы Кнауф

Технические листы Кнауф: Конструкция сборного основания…

поделитесь информацией:

Остались вопросы?

К расходным материалам для выполнения сухой стяжки пола своими руками, помимо инструмента, чаще всего относятся:
— гипсоволокнистые листы
— саморезы для ГВЛ
— сухая засыпка — керамзит
— кромочная лента
— клей ПВА
— полиэтиленовая пленка
— профиль для маяков

Покажем на примере одной комнаты, какое количество строительных материалов потребуется для сухой стяжки. Наша комната достаточно большая: 17 квадратных метров, шириной 3 и длиной 5,65 м. Примем, что для выравнивания требуется засыпка из керамзита минимальной высотой 3-4 см. Начнем расчет поэтапно, как положено по технологии для сухой стяжки пола во время ремонта квартиры своими руками.

Если вы делаете сухую стяжку пола в своем доме, коттедже или проживаете на первом этаже, то гидроизоляции помещения отдается особое внимание. Гидроизоляция для стяжки в общем случае может быть выполнена из мастик на основе битума, жидкого стекла и подобных составов или выполнена из листовых материалов. Мы за основу возьмем гидроизоляцию именно листовым материалом — полиэтиленовой пленкой. Пленка рассчитывается на площадь помещения с запасом на припуски, то есть больше на 15%.

Пленка, обычно, продается двойная в рулонах по 1,5 метра, представляет собой огромную трубу или носок, кому как легче представить. То есть если по шву разрезать, то получим трехметровый рулон. Ширина нашей комнаты как раз 3 метра, а значит не хватит ширины, чтобы загнуть по 10 см на стены. Разворачиваем поперек и закладываем две длины. В итоге получили 3,20 * 2 = 6,4 м, округлим,на всякий случай, до 6,5 м.

Сразу отметим, что добавление в сухую стяжку маяков дело факультативное. Также как и количество, форма и способ укладки профиля. Если мы применяем профиль, то минимальное количество профиля — через каждый метр. Значит на трехметровую комнату потребуется 4 профиля вдоль всей комнаты. Так как длина одной рейки профиля 3 метра, то для покрытия расстояния в 5,65 метра понадобится по две штуки. Всего потребуется — 8 профилей. Если располагать профиль не вдоль, а поперек комнаты, то 8 профилей по 3 метра также отлично впишутся в систему для выравнивания керамзита.

С листовым материалом также нужен небольшой запас. Не только на сломанные листы при транспортировке, но и на срезание фальца по периметру комнаты. Вроде незначительная погрешность, однако набегает на целый лишний лист. Периметр комнаты:

Кромочная лента рассчитывается по периметру комнаты, за вычетом дверных проемов. Также берется с запасом, особенно если требуется повторить сложный периметр, с загибами, полукругами и прочими отклонениями от прямой. В нашем случае периметр равен 17,3 метра, минус дверной проем, плюс запас. Покупаем 17 метров кромочной ленты толщиной от 8 до 12 мм.

Клей ПВА рассчитывается из расхода 50 граммов на квадратный метр для элементов пола и 500 граммов на квадратный метр для работы с большими листами ГВЛ. В нашем случае килограммовой упаковки должно хватить. Если использовать клей из тюбиков, то их количество зависит от упаковки — для 17 метровой комнаты требуется 850 граммов клея.

Минимальное количество саморезов на малоформатный лист пола — 6 штук. Отчетливо представляя, что в упаковке попадутся некондиционные саморезы смело делаем надбавку. Также дополнительные саморезы потребуются для стыковки с соседними помещениями. Практика показала, что на один лист уходит около 10 штук. Значит для 26-27 листов потребуется около 300 саморезов.

Длина саморезов по проекту — 19 мм. Есть более длинные саморезы — длиной 25 и 30 мм. Применяют такие саморезы, если используется дополнительный слой из крупноформатных листов или при использовании сухой засыпки вне опасности повреждения коммуникаций, к примеру, электропроводки.

Проектный расход керамзита 0,01 кубометр на квадратный метр засыпки толщиной 10 мм. Заполняя керамзитом пол на высоту 3-4 см получаем расход 0,03-0,04 кубометра или 30-40 литров на 1 квадратный метр. На 17-и метровую комнату потребуется 0,51-0,68 кубометра или около 500-700 литров. Как видим, разбег достаточно большой и на значительных площадях рассчитывать точный расход сухой засыпки становится бесполезно. На нашей комнате неопределенность составила четыре 50 литровых мешка керамзита. С учетом запаса принимаем в качестве окончательной цифры — 700 литров или 0,7 кубометра керамзита, что соответствует 14-ти 50-ти килограммовым мешкам.

На практике расход оказался больше. Произошло это по двум причинам: во-первых, комната имеет уклон и расчет оказался неточным, а во-вторых, при сооружении маяков профиль выравнивался, поднимаясь выше от пола, что также увеличило расход керамзита. В среднем расход составил около 50 литров(то есть по мешку) на квадратный метр. Неблагодарным занятием при подсчете керамзита будет случай, когда продавец сам не знает в чем измеряется сухая засыпка — в граммах или литрах. Вообще, с керамзитом, как с водкой — все равно пришлось бежать второй раз.
