КНАУФ-Cуперпол – современно, просто, практично

КНАУФ-Cуперпол – современно, просто, практично

Делая ремонт в квартире, доме или в офисном помещении, важным вопросом становится решение проблемы ровного пола. В строительстве под термином пол обычно понимают конструкцию, устраиваемую по перекрытию или основанию, состоящую из звуко-, тепло- и гидроизоляционных слоев, стяжки и покрытия. Пол воспринимает эксплуатационные воздействия и является одним из важнейших элементов конструкции и интерьера здания. Традиционно проблему ровного пола решали путем устройства цементно-песчанной стяжки. Такой способ востребован и сейчас, однако это достаточно долго и грязно.

Большую популярность в современном строительстве все больше приобретают сборные стяжки, перспективным материалом для устройства которых являются ГВЛ – гипсоволокнистые листы. В компании КНАУФ разработаны специальные листы для устройства сборной стяжки КНАУФ-Суперпол.

Сборные основания пола из ГВЛ (КНАУФ-Суперпол) устраиваются для создания ровной поверхности под последующее напольное покрытие.

КНАУФ-Суперпол устраивается в жилых, общественных, административно-бытовых и производственных зданиях с сухим, нормальным и влажным режимами по СНиП II-3 при умеренной и слабой интенсивности механических воздействий на полы по СНиП 2.03.13.

Общая технология устройства системы сборных полов КНАУФ

Устройство КНАУФ-Суперполов проводится после окончания всех строительно-монтажных, электротехнических, санитарно-технических и отделочных работ при температуре в помещении не ниже +10оС и в условиях, исключающих их переувлажнение. КНАУФ-Суперлисты и готовые элементы пола должны пройти аклиматизацию в помещении.

Перед началом работ по устройству основания пола зазоры между плитами перекрытия, а также места примыкания перекрытия к стенам и перегородкам необходимо тщательно заделать бетоном или цементным раствором марки не ниже М100. Разметку уровня сборного пола по всему периметру помещения выполняют при помощи лазерного нивелира или водяного уровня.

По несущей части перекрытия должен быть уложен слой пароизоляции: по бетону необходимо укладывать полиэтиленовую пленку, а по деревянному перекрытию – битумную или парафинированную бумагу.

В местах примыкания оснований к стенам, перегородкам и другим вертикальным конструкциям здания следует укладывать демпферную (кромочную) ленту толщиной 8–10 мм. Она служит компенсационной прокладкой между сборным основанием и ограждающими конструкциями.

При устройстве сборного пола системы КНАУФ по перекрытиям, несущая часть которых выполнена из железобетонных плит, КНАУФ-Суперпол следует применять по выравнивающему слою из керамзитовой засыпки КНАУФ, что позволяет исключить усадочные явления покрытия в дальнейшем.

Особенности устройства КНАУФ-Суперпола
Если толщина выравнивающего слоя не превышает 60 мм, следует предусматривать КНАУФ-Суперпол из элементов пола или из двух слоев КНАУФ-Суперлист влагостойкий (КСЛВ), при большей толщине засыпки рекомендуется предусматривать третий слой из крупноформатных КСЛВ размером 1200×2500×10 мм.

Монтаж элементов пола ведется справа налево рядами от стены с дверным проемом. При монтаже с противоположной стороны для сохранения поверхности засыпки устраиваются островки для передвижения.

У готовых элементов пола, примыкающих к стенам, фальцы в области сопряжения обрезаются. Каждый новый ряд начинается с укладки отрезанной по месту части от последнего элемента предыдущего ряда, что исключает отходы и обеспечивает смещение торцевых стыков не менее чем на 250 мм.

Перед укладкой готового элемента на фальцы сопрягаемых с ним уже уложенных элементов наносится клеевой состав. По мере укладки элементов производится скрепление фальцев соседних элементов самонарезающими винтами для КСЛ с шагом не более 300 мм.

При устройстве сборного основания пола из малоформатных КСЛВ укладка листов первого слоя осуществляется с зазором в стыках не более 1 мм. Укладка ведется от стены с дверным проемом. При монтаже с противоположной стороны для сохранения поверхности выровненной засыпки устраиваются островки для передвижения.

Отдельно под каждый лист второго слоя наносится клеевой состав, который разравнивается гребешковым шпателем. Укладка листов второго слоя осуществляется без зазоров в стыках. Разбежка стыков при этом должна составлять не менее 250 мм. По мере укладки листов второго слоя осуществляется их крепление к листам первого слоя самонарезающими винтами для КСЛ с шагом не более 300 мм. На один лист должно приходится не менее 20 винтов.

Если толщина засыпки более 60 мм, то на сборное основание из готовых элементов или малоформатных ГВЛВ укладывается на клеевой состав третий слой из крупноформатных ГВЛВ, которые крепятся самонарезающими винтами для ГВЛ с шагом не более 300 мм. Плоскость листа должна перекрывать стыки листов или элементов нижележащего слоя.

В местах дверных проемов под сборное основание пола укладывается в один уровень со слоем засыпки подкладка из влагостойкой фанеры или антисептированной доски толщиной не менее 15 мм и шириной не менее 150 мм.

При необходимости стыки между элементами пола или малоформатными ГВЛВ заделываются шпаклевочной смесью КНАУФ-Фугенфюллер или КНАУФ-Унифлот, после чего шлифуются. По КНАУФ-Суперполу можно ходить сразу после высыхания клея (обычно через 4–6 часов).

В случае устройства КНАУФ-суперпола во влажных помещениях (ванные комнаты) на стыки со стенами укладывается гидроизоляционная лента КНАУФ-Флэхендихтбанд (ЛИПС), а поверхность пола покрывается гидроизоляционным составом КНАУФ-Флэхендихт.

На КНАУФ-суперпол можно укладывать любое современное покрытие: линолеум, ковролин, керамическую плитку, паркет.

Теплофизические свойства ГВЛ обусловливают возможность их эффективного применения для устройства обогреваемых оснований пола с любым источником тепла.

Так что же дает технология сухой сборной стяжки КНАУФ-Суперпол:

1 – быстрота устройства и качество работы в домашних условиях;

2 – отсутствие «мокрых» процессов, как результат меньше грязи;

3 – легкость конструкции, что позволяет снизить нагрузку на фундамент дома;

4 – экологическе чистый и благоприятный микроклимат конструкции КНАУФ-Суперпол.

5 – соответствие самым строгим мировым стандартам качества.

Немного технических характеристик:

ОП 131     КНАУФ-суперпол — сборное основание из элементов пола

• Минимальная толщина конструкции: 40 мм

• Максимальная толщина конструкции: 100 мм

• Предел прочности при сжатии: Не менее 22 Мпа

• Теплопроводность стяжки: 0,22 — 0,36 Вт/м2 •град

• Увеличение индекса изоляции воздушного шума: На 2-4 дБ

• Индекс снижения ударного шума: На 18-22 дБ

Состав комплектной системы, кол-во на м2

• 1 Элемент пола (ЭП): 1,0 м2

• 2 Мастика клеящая: 0,05 кг

• 3 Пленка полиэтиленовая: 1,2 м2

• 4 Шпаклевка КНАУФ-Фуген ГВ (Фугенфюллер ГВ): 0,15 кг

• 5 Шуруп для КНАУФ-суперлиста: 12 шт.

• 6 Лента кромочная: * пог. м

• 7 Засыпка сухая КНАУФ **: 20*** л

* в зависимости от периметра помещения.

** по потребности заказчика.

*** для слоя толщиной 20 мм на 1 кв. м площади засыпки.

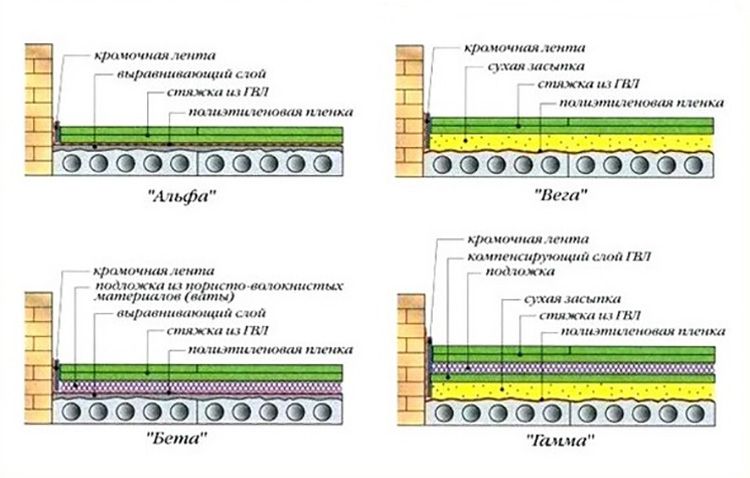

Основные конструкции сухой сборной стяжки

«Альфа» (ОП 131)

Конструкция со стяжкой по ровным (выровненным) перекрытиям.

• Масса 1 м2: около 24 кг

• Индексы изоляции воздушного шума Rw*: 51-54 дБ

• Индексы приведенного уровня ударного шума Lnw*: 59-63 дБ

«Бета» (ОП 131)

Конструкция со стяжкой на подложке из эффективных звуко/теплоизоляционных материалов по ровным (выровненным) перекрытиям.

• Масса 1 м2: около 28 кг

• Индексы изоляции воздушного шума Rw*: 52-56 дБ

• Индексы приведенного уровня ударного шума Lnw*: 47-60 дБ

«Вега» (ОП 131)

Конструкция со стяжкой на подложке из выравнивающего слоя сухой засыпки.

• Масса 1 м2: около 36 кг

• Индексы изоляции воздушного шума Rw*: 52-57 дБ

• Индексы приведенного уровня ударного шума Lnw*: 56-60 дБ

«Гамма» (ОП 131)

Конструкция со стяжкой на комбинированной подложке из эффективных звуко/теплоизоляционных пористо-волокнистых материалов с прослойкой из КНАУФ-суперлистов (ГВЛ) по выравнивающему слою сухой засыпки.

• Масса 1 м2: около 60 кг

• Индексы изоляции воздушного шума Rw*: 52-56 дБ

• Индексы приведенного уровня ударного шума Lnw*: 47-58 дБ

* параметры шумоизоляции приведены для сплошных плит перекрытия толщиной 140-200 мм.

Данные по количеству материалов являются ориентировочными, не учитывают потерь на раскрой и требуют уточнения по проекту.

Калькулятор сухой стяжки — определить актуальную стоимость, заказать монтаж

Почему СУХАЯ стяжка?

Все просто! При таком способе применяются комплектующие заводского изготовления, не нужно воды, не требуется процесс сушки пола, а любое напольное финишное покрытие укладывается сразу же после монтажа. Это самый быстрый способ замены старых щитовых полов, и устройство новой стяжки пола под любые напольные покрытия.

Пользование калькулятором

• 1. Отметьте вариант расчета (материалы с монтажом*, только материалы*, только монтаж*).
• 2. Укажите площадь под сухую стяжку.
• 3. Выберите производителя керамзитовой засыпки ( Kerafloor*, RDS*, KNAUF* ) вся засыпка качественная.
• 4. Выберите общую толщину от 4 см до 15 см (обычно в среднем 7 см, засыпка 5 см + 2 см элемент пола).
• 5-6-7-8. Отметьте нужна ли разгрузка материалов, наличие лифта, доставка.
• 9. Если необходим демонтаж пола отметьте (рассчитывается на стандартный щитовой паркет на лагах, вынос на лестничную площадку, вывоз и вынос рассчитывается по договорённости).

После Вы можете отправить нам результаты расчета (оформить заказ).

В СВЯЗИ С НЕСТАБИЛЬНОСТЬЮ ЦЕН НА СТРОЙМАТЕРИАЛЫ — ПОЖАЛУЙСТА УТОЧНЯЙТЕ ИТОГОВУЮ СТОИМОСТЬ У МЕНЕДЖЕРА +7-985-997-90-97. СПАСИБО

Калькулятор сухой стяжки

РАССЧИТАТЬ СТОИМОСТЬ

Преимущества технологии

• Скорость — стяжка пола за 1 день 20 — 30 М²
• Укладка напольного покрытия на следующий день.
• Лёгкость материалов в отличии от других технологий.
• Сухая технология — нет грязи, протечек, брызг.
• Стяжка не холодная даже в ванной или на 1-м этаже.
• Хорошая шумоизоляция, теплоизоляция.
• Возможность укладывать любое напольное покрытие.
• Малая нагрузка на перекрытие.

Варианты исполнения сухой стяжки

1 — На фото стандартный объект до 90 мм «Вега 1\2»

Сухая стяжка «ВЕГА-1\2» толщина от 4 до 9 см

Самый распространенный вариант, если у Вас небольшие перепады и немного коммуникаций, минимальная толщина такой конструкции 4 см.

2 — Конструкция при толщине слоя более 9 см «Гамма-1»

Конструкция при толщине слоя более 9 см «Гамма-1»

Устраивается при толщине слоя засыпки более 7 см, в слой керамзитовой засыпки прокладывается компенсационный слой гвлв 10 или 12,5 мм если межслойно проложить лист нет возможности компенсационный гвлв укладывается по поверхности всего слоя засыпки, и далее монтируются элементы пола Кнауф, этот вариант подойдет при общей толщине стяжки до 15 см.

3 — Конструкция «Гамма — 2» с пеноплексом или с пористо волокнистыми, звукоизолирующими материалами при толщине стяжки от 9 см и более.

Конструкция при толщине слоя более 15 см «Гамма-2»
На фото сухая стяжка слоем 30 см, плюс уложена фанера под паркет.

Наиболее многослойная, и то же время наиболее дорогой вариант с дополнительным слоем из гипсоволокнистых листов 10 и 12,5 мм по звукоизолирующему и выравнивающему слою сухой керамзитовой засыпки, либо по слою из эффективных звуко- и теплоизоляционных пористо-губчатых (пористо-волокнистых) материалов.

Технология монтажа

Технология, получившая название «Сухой сборный пол» или «Сухая стяжка» все чаще применяется в массовом и индивидуальном строительстве, поскольку обладает весомыми достоинствами и целым рядом преимуществ перед традиционными способами устройства пола.
Современный пол должен отвечать многим требованиям — быть теплым, ровным, прочным и долговечным. Без такового сложно представить комфортное существование в доме или квартире. Для того чтобы пол отвечал перечисленным требованиям, нужно устроить под него качественное основание (черновой пол).

Установка направляющих, разметка уровня:

Разметку уровня по всему периметру помещения выполняют при помощи лазерного нивелира (построитель плоскостей) мы используем высокоточные нивелиры фирмы GEO-FENNEL FL 40-3,4 Liner.

Направляющие для вытягивания сухой засыпки устанавливаются под контролем лазерного осепостроителя на заданный уровень определенный при промере.

Керамзитовая засыпка насыпается дорожкой под направляющую рейку под контролем лазерной горизонтальной линии утапливается на необходимый уровень.

Вторая направляющая устанавливается с отступом на расстояние в зависимости от применения выравнивающей рейки, мы используем 2 — 1,5 — 1 метровые вытягивающие рейки.

Данный этап очень важен и направляющие должны быть выставлены с точностью до миллиметра.

ВЫТЯГИВАНИЕ СУХОЙ ЗАСЫПКИ:

Кнауф-суперпол (элементы пола Гвлв) укладываются по выравнивающему слою из керамзитовой засыпки специально подобранного гранулометрического состава (мы применяем самые проверенные материалы RDS, KeraFloor, Kompevit, Knauf — мелкофракционный керамзитовый песок) обеспечивая тем самым её безусадочность (на изображениях в качестве засыпки использован Перлитовый песок в силу того, что он достаточно сильно гигроскопичен применяется в редких случаях). Выравнивание осуществляется специальным комплектом из выравнивающих реек разной длины.

Керамзитовая засыпка насыпается между направляющими рейками и вытягивается, при необходимости засыпка утрамбовывается.

МОНТАЖ ПЕРВОГО РЯДА ЭЛЕМЕНТОВ ПОЛА КНАУФ:

Монтаж элементов пола ведётся справа налево рядами от стены с дверным проёмом. При монтаже с противоположной стороны для сохранения поверхности засыпки устраиваются островки для передвижения.

Островки для передвижения по выровненному слою керамзитовой засыпки изготавливаются из гипсоволокна 10 мм, гипсокартона 12,5 мм, ровной фанеры — оптимальный размер островка 60 x 60 см.

У готовых элементов пола, примыкающих к стенам, фальцы в области сопряжения обрезаются.

На фото монтаж производится от дальней стены с использованием островков для передвижения по уже выровненной засыпке, фальцы примыкающие к стене обрезаны.

При укладке следующего элемента у него отрезается только фальц по длине, перед укладкой наносится клеевой состав.

Монтаж второго ряда элементов пола Кнауф:

Каждый новый ряд начинается с укладки отрезанной по месту части от последнего элемента предыдущего ряда, что исключает отходы и обеспечивает смещение торцевых стыков не менее чем на 250 мм.

В случае если оставшееся часть элемента от предыдущего ряда не обеспечивает разбежку от 250 мм, начало отрезается у целого элемента размером обеспечивающим технологию монтажа.

Нанесение клеевого состава:

Перед укладкой готового элемента на фальцы сопрягаемых с ним уже уложенных элементов наносится клеевой состав.

В качестве клеящего состава подходит густой строительные клей ПВА.

В случае если через некоторое время потребуется разбор сухой стяжки элементы пола не проклеиваются, что в дальнейшем позволит демонтаж, и обратный монтаж элементов без повреждений, и дополнительных затрат.

Скрепление саморезами по гипсоволокну:

По мере монтажа элементов пола производится скрепление фальцев соседних элементов самонарезающими винтами для ГВЛ с шагом не более 300 мм.

— в результате получается ровное и прочное основание, способное выдерживать большие нагрузки;
— значительное уменьшение времени, необходимого для выравнивания полового покрытия;
— технология «Кнауф» не приводит к загрязнению помещения;
— сухая стяжка позволяет избежать возникновения разломов и скрипов в течение всего периода эксплуатации покрытия;
— данная технология не требует сушки;
— технология «Кнауф» обеспечивает высокий уровень звукоизоляции и теплоизоляции полового покрытия;
— предоставляет возможность нанесения окончательного покрытия сразу же после того, как закончены работы по укладке предварительного покрытия.
