Минимальная глубина заложения фундамента снип: СНиП 2.02.01-83 ГЛУБИНА ЗАЛОЖЕНИЯ ФУНДАМЕНТОВ. Бурение скважин под свайный фундамент

что это такое, как рассчитать величину залегания для одно-, двухэтажного дома по СНиП, какое минимальное и максимальное заглубление опор в землю

При строительных работах не обойтись без закладки фундаментов. Они принимают на себя вес всей конструкции и распределяют равномерно по поверхности земли.

Фундаментная основа создает защиту от проникания влаги в жилище, гарантирует теплоизоляцию, надежность и износостойкость постройке.

При разработке проекта следует подбирать наиболее подходящий фундамент, который зависит от глубины закладки. Что такое ГЗФ, от чего зависит и как рассчитать этот показатель для одно-, двухэтажного дома — читайте далее.

Содержание

• 1 Глубина заложения фундамента — что это такое?
• 2 Минимальная и максимальная ГЗФ под дом
  • 2.1 Без заглубления в землю
  • 2.2 Мелкозаглубленный
  • 2.3 Вариант с глубоким залеганием
• 3 Определение по СНиП
• 4 Расчет величины залегания
• 5 Влияющие факторы
  • 5. 1 Этажность
  • 5.2 Материал постройки
• 6 Заключение

Глубина заложения фундамента — что это такое?

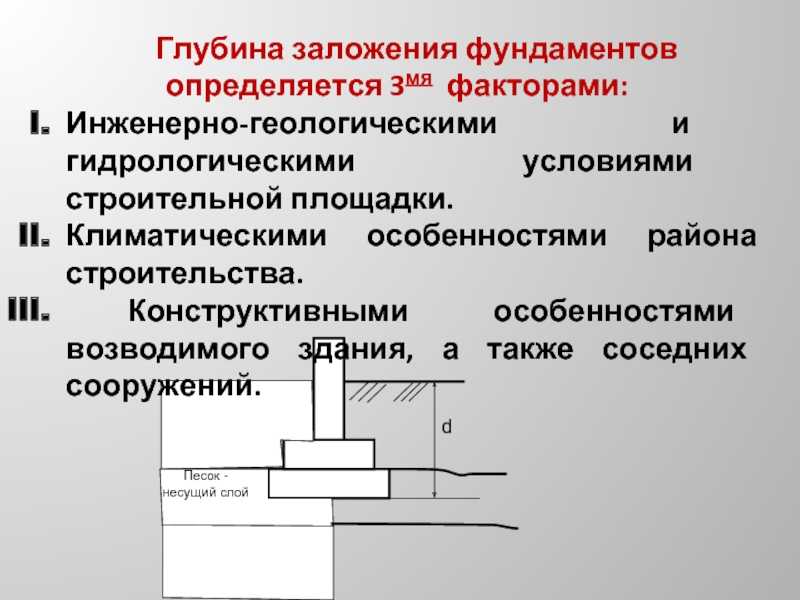

Одним из первейших показателей при разработке проекта любого дома является глубина заложения фундамента (ГЗФ). Это показатель, который определяет нижнюю опорную плоскость в отношении к 0-му уровню почвы на строительном участке. Данная величина зависит от многих составляющих моментов:

• материалов и типа фундамента;
• габаритов здания, его типа и веса;
• этажности;
• рельефа, геологических причин (состава грунта на разных глубинах) и промерзаний земель;
• климатических нюансов (среднее количество осадков и температурный диапазон).

На заметку. От правильных вычислений ГЗФ в дальнейшем будет зависеть не только срок эксплуатации конкретного дома, но и его устойчивость, полноценность стен, комфортный «климат».

При строительстве больших домов ГЗФ рассчитывают только профессионалы, но при возведении небольшого сооружения можно данное значение вычислить самостоятельно.

Минимальная и максимальная ГЗФ под дом

До начала подсчетов выясняют:

• тип, составы почв на месте строительных работ;
• характер грунта на разных глубинах;
• параметры глубины вымерзания;
• место нахождения возможных вод под землей.

Выбирают тип фундамента и ГЗФ, учитывая особенности дома, его веса, подземных коммуникаций и возможные цокольные этажи.

Важно! Заглубление основания в землю не может быть менее 0,5 м на любой почве, кроме скалистого грунта. Эта величина считается стандартной.

Правильная ГЗФ должна быть ниже глубины промерзания земли на 25-35 см и на 45-60 см выше, прохождения подземных вод. Обязательно определяют, какой грунт на участке строительных работ, чтобы установить, на какую глубину он может промерзать. В одном и том же климатическом районе разные грунты способны промерзать на разную глубину.

Например, в Московской области:

• суглинок и глина – до 1,35 м;
• мелкие пески – на 1,65 м;
• гравий, крупные пески – до 1,75-1,77 м;
• плотные почвы – на 2 м.

Все они дают различную степень пучения грунта, а это необходимо учитывать при установлении глубины фундамента.

Важно! Промерзание опасно так, как воды в грунте начинают обращаться в лед и расширяться. Возникающие «шевеления» могут разрушительно сказаться на основании и всей конструкции, серьезно деформируя их.

Глубина промерзания учитывается при закладке ленточного или столбчатого оснований. Плитный вариант укладывают выше точки промерзаний, а сваи – применяют с более глубоким погружением (их расчет ведут от несущей возможности).

Чтобы установить тип грунта, вызывают геодезистов, или уточняют у живущих рядом, собственников домов, или самостоятельно выкапывают ямы точечно (по намеченным размерам дома в углах и в середине) на глубину до 2 м, и делают «скрин» почв.

По способу заглубления выделяют три фундаментных типа:

Без заглубления в землю

Этот вариант практически исключает земельные работы (глубина залегания не более 20-30 см), прост в монтаже и наименее затратен. Незаглубленный фундамент (НФ) в виде плиты или ленты подойдет для легких маленьких и средних домов из дерева (бань, хозяйственных строений), бруса, ячеистых бетонов (без подвалов).

Незаглубленная плита:

Незаглубленная лента:

Без расчетов возводить НФ можно на крепком скальном или крупнообломочном грунте, другие варианты требуют технологию расчета.

Обратите внимание! НФ не подходит для кирпичных домов, так как кирпич чувствителен к деформациям, при небольших смещениях основания дает трещины. Этот тип не используют для многоэтажных зданий – несущая способность НФ ограничена.

Из видео узнаете, что такое проект на плитный фундамент мелкого заложения:

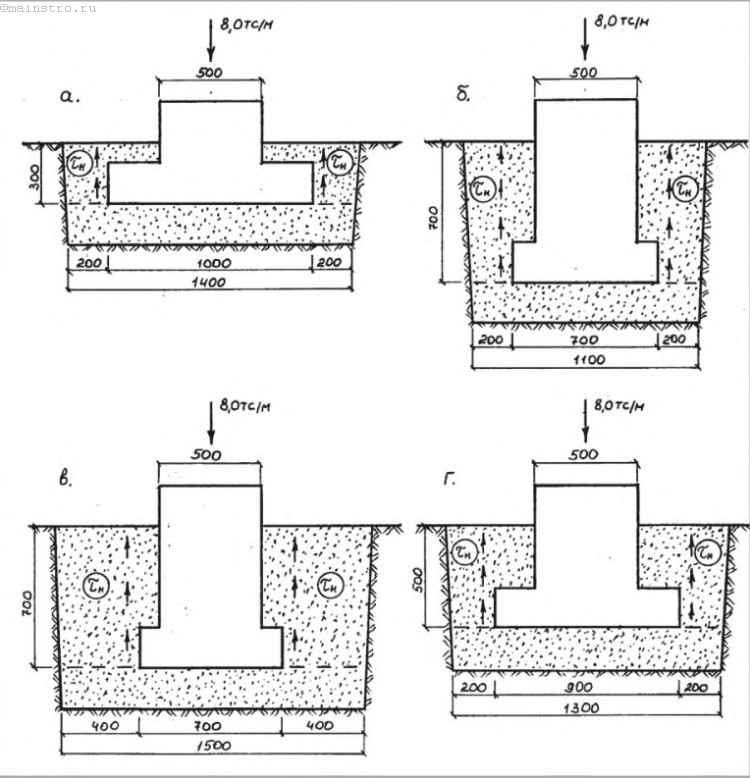

Мелкозаглубленный

Этот вариант целесообразно использовать при стройке на малопучинистых, прочных грунтах, при высоком уровне подземных вод, но не более 1 м до поверхности. Он актуален при возведении домов без подвалов и цоколей. Мелкозаглубленный фундамент (МФ) не требует рытья глубокий ям, это существенно сокращает время работ. Наименьшее заглубление укладки ленточного МФ на непучинистых землях при глубине промерзания:

• менее 3-х метров – 0,5 м;
• до 3-х метров – 0,75 м;
• больше 3-х метров – 1 м.

Чтобы максимально сократить возможные деформации от морозного пучения следует позаботиться о дренажной системе. Затем в траншеи необходимо предварительно заложить и утрамбовать «подушку» из песка (30-50 см), а на заключительном моменте сборки фундамента, положить гидроизоляцию и утепление.

МФ из плит в современном и популярном шведском способе (с утеплением) уже совмещает утепление полов и наличие некоторых коммуникаций. При возведении основания используют пенополистироловую опалубку, которая далее будет выполнять утепляющую роль.

Что такое мелкозаглубленный ленточный фундамент и как его сделать своими руками, узнайте из видео ниже:

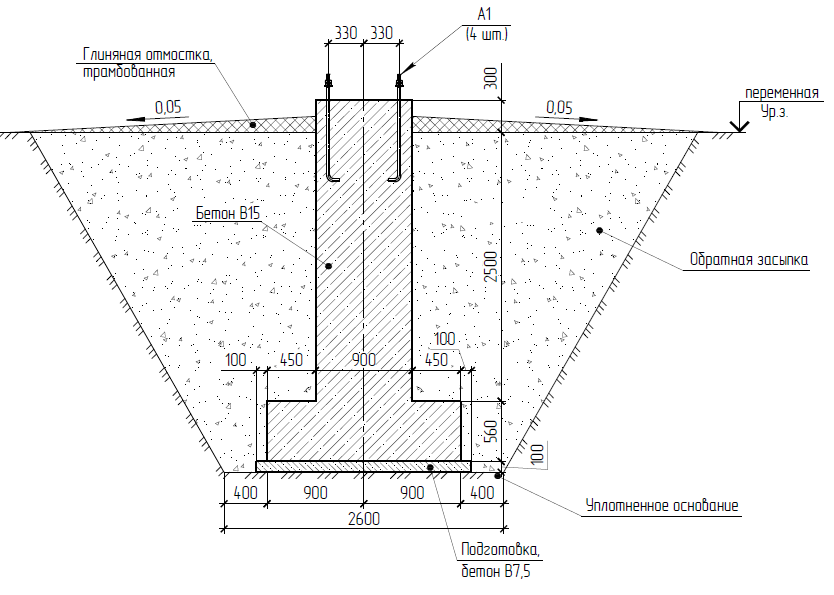

Вариант с глубоким залеганием

Фундамент глубокого заложения (ФГЗ) производит максимальное давление на грунт, на большой глубине он не промерзает и не подвержен пучению. Более углубленные слои почвы обладают повышенной плотностью и стойкостью, что дает возможность данному фундаменту легко держать очень тяжелые конструкции – из кирпича или железобетона.

ФГЗ дорогостоящий, требует много времени для возведения. Его применяют:

• на пучинистых землях;
• при стройке на сложных рельефах и смешанных грунтах;
• при устройстве в домах подвалов – ленточный фундамент одновременно становится и стенками цокольного этажа, или служебных отделений.

Данный ленточный вариант желательно возводить на почвах, где глубина промерзания достигает 2,5 м (не более), а граница грунтовых вод меньше.

Фундаментная основа из монолитной плиты с толщиной не менее 0,5 м заглубляется в землю обязательно ниже глубины вымерзания. Она незаменима при стройке громоздких зданий на грунтах слабой плотности или насыпных, при максимальном уровне подземных вод. Этот вариант с прекрасными несущими способностями.

При закладке ФГЗ более 2,5 м выбирают сваи – у них несущая способность максимальна, а стоимость и расход материалов выгодно сокращаются.

Видео о том, что такое ленточный фундамент заглубленного типа и как его заложить:

Определение по СНиП

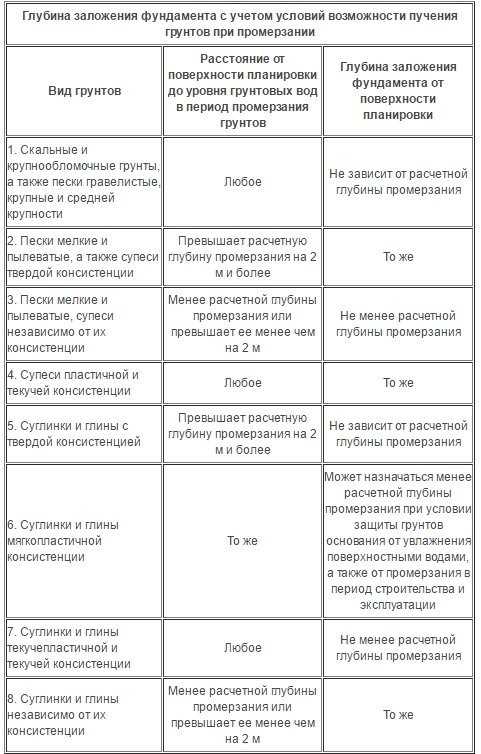

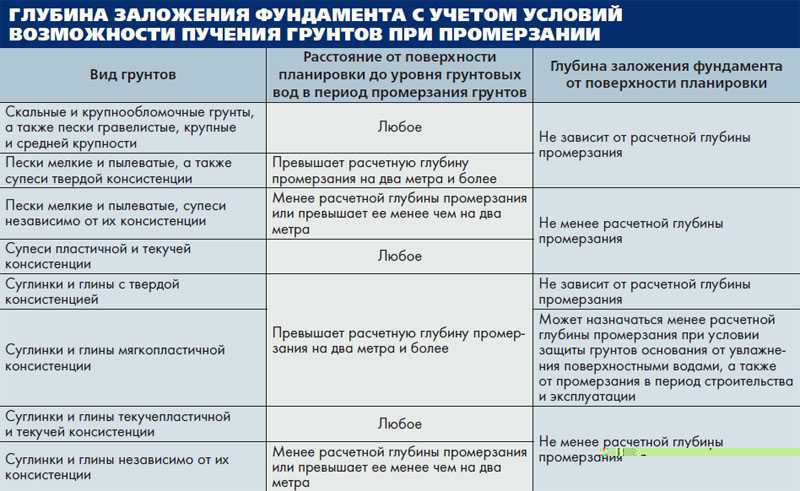

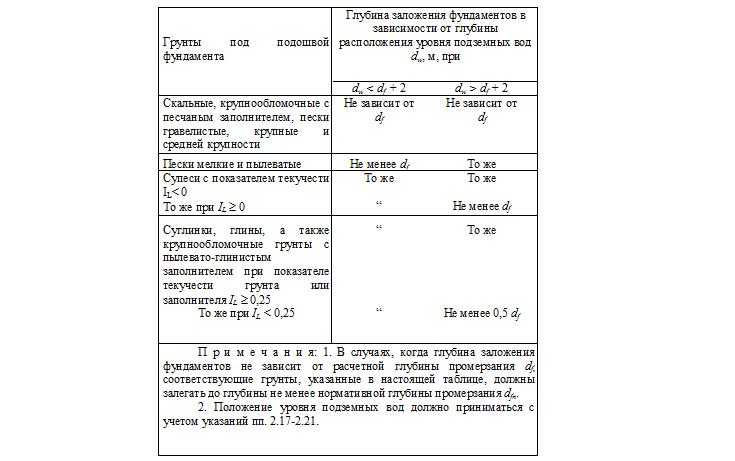

Согласно СНиП 2. 02.01-83, ГЗФ принимается с учетом:

• рельефа и геологии почвы;
• глубины (зимнего) промерзания;
• предназначения и габаритов постройки.

Значение глубины промерзания по нормативам для зон, где промерзание не более 2,5 м, высчитывают по формуле (п.2.26-2.27). Для расчетной глубины сезонного вымерзания так же есть формула (п.2.28). ГЗФ зданий с отоплением находят по таблице (п.2.29) – для наружных и внутренних фундаментов.

На заметку. Если по каким-либо причинам нельзя провести геологическое оценивание участка, то строители применяют СНИП.

Расчет величины залегания

Зная, какая почва на строительной точке, руководствуются таблицей промерзания грунта в РФ, находят нужный населенный пункт и тип почвы – на пересечении будет соответствующий результат промерзания. Если в таблице нужного населенного пункта нет, то расчет делают сами.

Пример по Московской обл.:

Определяют по нормативу глубину промерзания (м):

• По таблице находят d0 в зависимости от типа почвы – чем она плотнее, тем больше показатель. Например, мелкие пески – 0,28.
• Второй показатель Мt – средняя отрицательная температура за зимний сезон. В Москве он равен 22,9.

dfn = 0,28 x √ 22,9 = 1,34 м

Затем, находят расчетную глубину промерзания:

d_f=k_hd_fn, где первый показатель коэффициент берется из таб. 1 (п. 2.28 СНИП), он зависит от типа дома и его средней температуры за сутки внутри. Например, если среднесуточная температура будет не выше 5-6

0С, а пол уложен на грунт, то кофф. кh равен 0,8.

df = 0,8 х 1,34 = 1,072 м

Влияющие факторы

Глубина вымерзания грунта, от которого зависит ГЗФ, в свою очередь зависит от климатических особенностей региона и состава почв. Чем больше почва насыщена влагой и суровее морозы, тем ниже глубина вымерзания, а значит, углублять подошву основания фундамента нужно на большую глубину.

Этажность

В зависимости от типа здания (дом, баня, гараж или подсобное помещение, одно- или многоэтажная конструкция) для расчета ГЗФ используют специальные формулы, таблицы (№ 6) СНИП с учетом всех необходимых (выше перечисленных) показателей.

По статистике погонный метр малоэтажных домов дает нагрузку 4-10 тонн (1-но этажные) и до 15-20 тонн (2х этажные коттеджи). Возможное вспучивание дает «ощутимое» движение, которое вызывает деформации строений. Для расчетов деформации используют нормативные таблицы СНИП, неровный подъем фундаментной ленты допускается, но он должен быть меньше предельных показателей.

Материал постройки

Используемый материал при строительстве зданий это важный показатель. Не для кого, не секрет, что деревянный дом будет передавать нагрузки на фундамент значительно меньшие, по сравнению с кирпичными или железобетонными конструкциями.

Целесообразно для исследования состава грунта бурить скважины на участке по углам будущего дома и в центре:

• для сооружений из бруса, лесоматериала – на глубину до 3-5 м;
• для каменных и кирпичных домов – до 7-10 м.

Можно использовать типовой проект, при условии привязки к конкретному грунту, месту и климату. Но это всегда определенные риски.

На заметку. Строительные эксперты говорят о том, что не целесообразно возводить утяжеленное основание при строительстве дома из пеноблоков – этот материал легче кирпича, камня и железобетонных конструкций.

Если грунтовые воды находятся на достаточной глубине (до 3 м), для строения из пеноблоков следует выбирать мелкозаглубленный фундамент, например, ленточный. Глубины траншеи для данного варианта будет достаточно в 0,5 м – работы сможет выполнить один человек.

Уместна для пеноблоков монолитная плита на всех почвах, кроме глины – его закладку проводят на глубине от 0,6 м. А столбчатый вариант выбирают на слабых грунтах или пучинистых почвах с большим промерзанием грунта от 1,5 м. Железобетонные столбы нужно ставить по углам и под несущими стенами. Глубина установки столбов не может быть менее 1 м.
Подробнее о заглублении фундамента под дом из пеноблока, читайте здесь.

Заключение

ГЗФ важный показатель при строительстве долговечного фундамента и постройки целиком. При грамотных расчетах фундаментное основание гарантирует максимальную устойчивость зданию, сведя к минимуму возможные деформации, это обеспечит долгий срок эксплуатации на десятилетия.

Расчет глубины промерзания грунта по снип

Расчет глубины промерзания грунта по СНиП

При строительстве зданий необходимо учитывать глубину промерзания СНиП в грунте. Без этого параметра невозможно точно рассчитать, какой глубины должен быть фундамент здания. Если это не учесть, то в будущем фундамент может деформироваться и повредиться из-за давления грунта при низких температурах.

Строительные нормы и правила

Строительные нормы и правила (СНиП) — это свод правил, регулирующих работу строителей, архитекторов и инженеров. Информация, содержащаяся в этих документах, позволяет построить прочное и надежное здание или правильно проложить трубопровод.

В СССР была создана карта, показывающая глубину промерзания грунта. Она содержалась в СНиП 2.01.01-82. Но этот нормативный акт позже был заменен СНиП 23-01-99, и карта в него не вошла. В настоящее время она доступна только на сайте.

СНиПы, содержащие информацию о глубине проникновения мороза, — 2.02.01-83 и 23-01-99. В них перечислены все условия, от которых зависит степень воздействия мороза на почву:

• цель, для которой было возведено строение;
• характеристики конструкции и нагрузки на фундамент;
• глубина общения;
• положение фундаментов соседних зданий;
• текущий и будущий рельеф строительной площадки;
• физико-механические свойства почвы
• особенности наложения и количества слоев;
• гидрогеологические характеристики территории участка;
• Сезонная глубина, на которой промерзает грунт.

В настоящее время установлено, что использование СНиП 2.02.01-83 и 23-01-99 для определения глубины промерзания грунта дает более точный результат, чем использование значений, взятых с карты, так как учитывается большее количество условий.

Следует отметить, что расчетная степень воздействия низких температур не равна фактической, так как некоторые параметры (уровень грунтовых вод, уровень снежного покрова, влажность почвы, минусовые температурные параметры) не являются постоянными и изменяются во времени.

Расчет уровня почвенного промерзания

Расчет глубины, на которую промерзает почва, производится по формуле, изложенной в СНиП 2.02.01-83: h=√M*k, где М — суммированная среднеабсолютная месячная температура, k — показатель, значение которого зависит от типа почвы:

Калькулятор расчета глубины промерзания грунтов

• глинистые или суглинистые почвы — 0,23;
• песчаные суглинки, алевритовые пески и мелкие пески — 0,28;
• крупные, средние и гравелистые пески — 0,3;
• крупнообломочный — 0,34.

Из приведенных выше данных видно, что степень промерзания грунта прямо пропорциональна увеличению фракции почвы. При работе на глинистых почвах необходимо учитывать еще один фактор, а именно количество содержащейся в них влаги. Чем больше воды в нем содержится, тем выше степень замерзания.

Фундамент дома должен находиться ниже уровня промерзания. В противном случае сила набухания будет выталкивать его вверх.

При расчете этого параметра лучше не полагаться на собственные силы, а обратиться к профессионалам, которые обладают полной информацией обо всех факторах, от которых зависит воздействие низких температур на фундамент здания.

Влияние морозного пучения грунта

Термин «морозная волна» относится к уровню деформации грунта во время оттаивания или замерзания. Это зависит от того, сколько жидкости находится в слоях почвы. Чем больше это количество, тем сильнее будет промерзать почва, поскольку, согласно законам физики, молекулы воды при замерзании увеличиваются в объеме.

Другим фактором, влияющим на морозы, являются климатические условия региона. Чем больше месяцев с температурой ниже нуля, тем сильнее промерзает почва.

Почвы, наиболее подверженные замерзанию, — это илистые и глинистые почвы, которые могут увеличить свой объем на 10% от первоначального объема. Пески менее подвержены морозному пучению, а каменистые и скалистые почвы вообще не подвержены морозному пучению.

Глубина проникновения мороза в грунт, определенная в СНиП, рассчитана с учетом наихудших климатических условий, когда снег не выпадает. Фактический уровень, до которого промерзает земля, меньше, поскольку сугробы и лед действуют как изоляторы тепла.

Грунт под фундаментами зданий промерзает меньше, так как зимой он дополнительно подогревается отоплением.

Для предотвращения промерзания грунта можно дополнительно утеплить площадь 1,5-2,5 метра по периметру фундамента дома. Таким образом, можно сделать мелкозаглубленный ленточный фундамент, что также более экономично.

Влияние толщины снежного покрова

В более холодные месяцы снежный покров действует как изолятор и напрямую влияет на глубину промерзания грунта.

Часто бывает, что владельцы счищают снег со своих участков, не понимая, что это может привести к деформации фундамента. Грунт на участке промерзает неравномерно, что приводит к повреждению фундамента дома.

Кустарники, высаженные по периметру здания, могут обеспечить дополнительную защиту от сильных морозов. На них будет скапливаться снег, защищая фундамент от низких температур.

Видео по теме: Реальная глубина промерзания грунта

Как определить глубину заложения ленточного фундамента

Национальные строительные нормы для свайных фундаментов

Водосточная канализация в соответствии со СНиП

Расчет глубины промерзания грунта. Онлайн расчет глубины промерзания грунта для прокладки труб водопровода, канализации и монтажа фундамента.

ОПИСАНИЕ РАБОТЫ КАЛЬКУЛЯТОРА

Глубина промерзания грунта принимается как среднегодовое значение максимальной глубины сезонного промерзания грунта (на основе наблюдений за период не менее 10 лет) на открытой, свободной от снега горизонтальной поверхности при уровне грунтовых вод, расположенном ниже глубины сезонного промерзания грунта.

Нормативная глубина сезонного промерзания грунта, dfn, м, при отсутствии данных многолетних наблюдений, должна определяться теплотехническими расчетами. Для районов, где глубина проникновения мороза не превышает 2,5 м, допустимо определять нормативное значение по формуле:

dfn = d0 * √ Mt

где Mt — безразмерный коэффициент, равный сумме абсолютных значений среднемесячных отрицательных зимних температур в рассматриваемом районе, принимаемых в соответствии со СНиП Строительная климатология и геофизика, или, при отсутствии таких данных для данного пункта или района застройки, в соответствии с результатами наблюдений гидрометеорологической станции, расположенной в аналогичных условиях с районом застройки;

d0 — величина, принимаемая за равную, м, для:

• глина и суглинок — 0,23;
• песчаная глина, мелкий песок и пыль — 0,28;
• Гравий, крупный и средний песок — 0,30;
• Грубообломочные почвы — 0,34.

Значение d0 для почв неоднородного состава определяется как средневзвешенное значение в пределах глубины промерзания.

Глубина заложения наружного водопровода.

Глубина заложения труб, считая до дна, должна быть на 0,5 м больше расчетной глубины проникновения в грунт при нулевой температуре. При прокладке трубопроводов в зоне отрицательных температур материал труб и элементы стыковых соединений должны соответствовать требованиям по морозостойкости согласно п. 11.40 СП 31.13330.2012.

Меньшая глубина захоронения труб может быть приемлемой при условии, что будут приняты меры для предотвращения:

• замораживание арматуры, установленной на трубопроводе;
• недопустимое снижение несущей способности трубопровода в результате образования льда на внутренней поверхности труб;
• Повреждение труб и трубных соединений в результате замерзания воды, деформации грунта и температурных напряжений в материале стенки трубы;
• Образование льда в трубопроводе во время перебоев в подаче воды, вызванных повреждением трубопроводов.

Глубина заложения наружной канализации.

Наименьшая глубина заложения канализационных труб должна определяться на основании тепловых расчетов или приниматься на основании опыта эксплуатации сети в данном районе, в соответствии с п. 6.2.4 СП 32.13330.2012.

При отсутствии данных минимальная глубина заглубления дна трубы для труб диаметром до 500 м может быть принята равной 0,3 м, а для труб большего диаметра — 0,5 м ниже глубины проникновения грунта с нулевой температурой, но не менее 0,7 м до верха трубы, считая от земли или нивелира (во избежание повреждения при переносе грунта).

Расчетная глубина промерзания грунта для фундамента.

Расчетная глубина сезонного промерзания грунта, df, м, определяется по формуле:

df = kh * dfn

где dfn — стандартная глубина промерзания, определяемая по формуле

kh — коэффициент, учитывающий влияние теплового режима здания; предполагается, что

• для наружных фундаментов отапливаемых зданий — в соответствии с таблицей 1;
• для наружных и внутренних фундаментов неотапливаемых зданий kh = 1,1, за исключением районов с отрицательной среднегодовой температурой.

1. В районах с отрицательной среднегодовой температурой расчетную глубину промерзания грунта для неотапливаемых зданий следует определять в тепловом расчете в соответствии с требованиями СП 25.13330.2012 Расчетную глубину промерзания грунта следует также определять в тепловом расчете в случае применения постоянной тепловой защиты фундаментов, а также когда тепловой режим проектируемого здания может оказывать существенное влияние на температуру грунта (холодильные склады, котельные и т.п.).
2. Для зданий с нерегулярным отоплением в качестве расчетной температуры воздуха при определении kh используется среднесуточная температура воздуха, учитывающая продолжительность отапливаемых и неотапливаемых периодов в сутки.

Фундамент для садовой стены

фундамент на склоне — подпорная стена

ПРИМЕЧАНИЕ: Эти рекомендации только для светлых садовых стен.

Самой важной частью любой стены является ее фундамент, и если он не соответствует действительности, вам придется нелегко сделать хороший стена.

Фундамент должен быть как минимум в 3 раза шире половины кирпичной стены (т. е. 34 см/13,5 дюйма) или как минимум вдвое шире кирпичной стены. одна кирпичная стена (т.е. 45 см/18 дюймов).

Для опор фундаменты должны иметь запас со всех сторон не менее половины кирпича (т.е. 11 см/4,5 дюйма).

Один из самых простых способов отметить наш фундамент перед рытьем траншеи — использовать «песчаную линию». Как только положение Фундамент был определен, воткните в землю колышки с каждого конца, протяните между ними леску и встряхните песок вдоль этой линии. Снятие лески перед началом копания предотвратит ее застревание или повреждение. Всегда вырезайте фундаменты горизонтально, на наклонных участках это может потребовать их уступа, чтобы приспособиться к уклону (см. ниже).

Начинайте копать с самой нижней части и спускайтесь вниз, пока не найдете твердую почву. Для легкой садовой стены достаточно траншеи глубиной 30 см (12 дюймов), если почва твердая и хорошо дренированная. Но на неустойчивом или слабом грунте сделайте его глубиной 46 см (18 дюймов).

После того, как траншея будет вырыта, вставьте штифт в дно с одного конца так, чтобы верхняя часть штифта находилась на уровне требуемой глубины бетона (минимум 15 см (6 дюймов)). Затем вставьте дополнительные колышки вдоль траншеи, используя спиртовой уровень, чтобы верх колышка оставался на одном уровне; переставьте спиртовой уровень между чередующимися парами колышков, чтобы любой дефект уровня имел минимальное влияние.

После того, как траншея будет забита на всю длину, заполните дно траншеи бетоном (6 к 1, весь балласт к цементу) до верха колышков. Всегда закладывайте фундамент по всей длине за один сеанс и следите за тем, чтобы бетон хорошо уплотнялся.

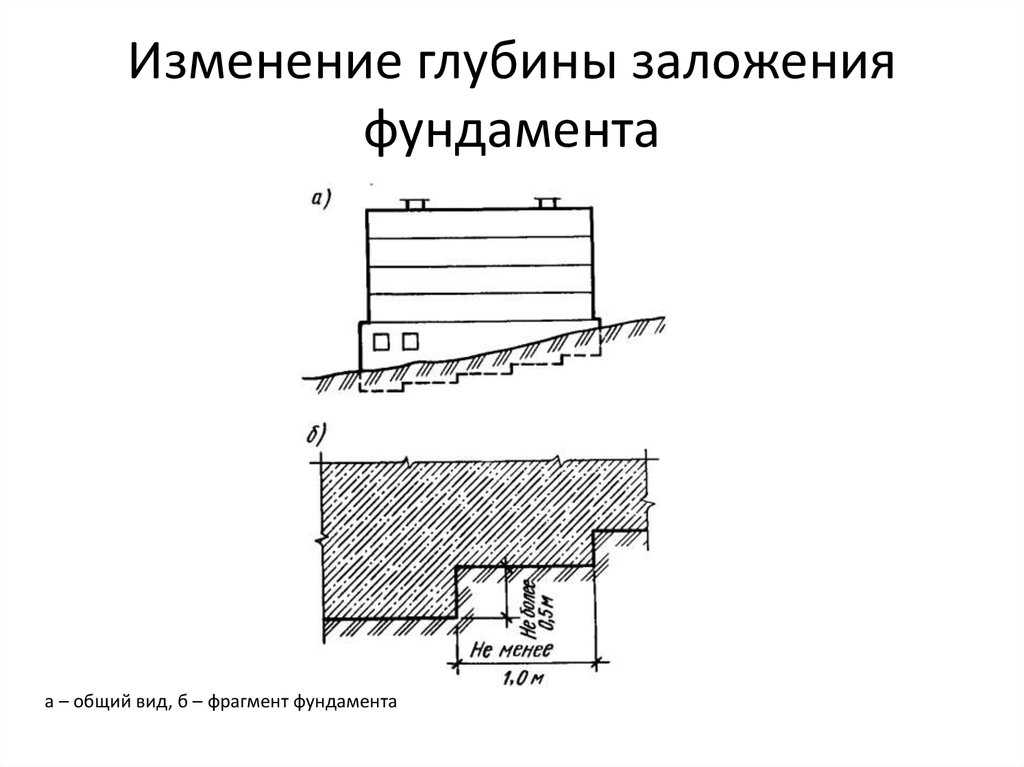

Фундаменты на склоне.

Если земля находится на склоне, при рытье траншеи требуется немного больше усилий. Снова начните копать в самой нижней точке и прорежьте горизонтальные ступени на склоне, поднимаясь вверх по склону. Старайтесь, чтобы ступени были равны целому числу кирпичей плюс раствор по длине и высоте (т. е. 22,5 см (8,75 дюйма) и 7,5 см (3 дюйма)) — это облегчит укладку кирпичей, так как потребуется вырезать меньше кирпичей. и курсы будут выстраиваться по мере возведения стены.

Выемка траншеи аналогична одноуровневой траншеи, за исключением того, что перед каждой ступенькой должны быть установлены опалубочные доски для создания ступеней. Когда бетон залит в траншею, начните с верхней части склона и спускайтесь вниз, вы можете обнаружить, что верхние ступени просели к тому времени, когда нижние ступени были заполнены и выровнены, в этом случае вернитесь к верхним ступеням. , добавьте больше бетона и снова спускайтесь вниз.

Подпорные стенки

При строительстве стен для удерживания грунта высота стены должна быть не более чем в 4 раза больше толщины. Таким образом, для одного 22,5 см (9дюйм) кирпичной стены, это ограничивает высоту до 90 см (36 дюймов).

Чтобы помочь воде выйти из удерживаемого грунта за стеной, полезно заполнить заднюю стенку гравием (или чем-то подобным) и включить в стену дренажные трубы.

Вертикальный разрез рядом с существующей бетонной фундаментной стеной [Пример из практики]

• Наши бренды
• Карьера
• устойчивость
• Продукты

• • Продукты

  • Инструменты для установки анкеров/свай
  • Спиральные анкеры и сваи
  • Анкеры фундамента освещения
  • Сопротивление
  • Стеновые анкеры
• Решения

• • Решения

  • • Наши решения

    • Коммерческий / Промышленный
    • Глубокие основы
    • Удержание Земли
    • Инфраструктура зарядки электромобилей
    • Фундаменты для столбов
    • Причалы
    • Нефть/Газ/Трубопровод
    • Жилой
    • Солнечный ветер
    • Откидная конструкция
• Ресурсы

• • Ресурсы

  • • Компания

    • Найти дистрибьютора
    • О нас
    • ШАНС Продукты
    • Пирсы сопротивления ATLAS
    • Сеть Альянса ШАНС
    • Сертифицированные установщики CHANCE
    • Жилые решения
    • Хаббелл Пауэр Системс, Инк.
    • Фонды зеленого строительства

  • • Инструменты и информация

    • Поиск ресурсов
    • Блог
    • Отчеты о строительных нормах
    • Каталоги
    • Тематические исследования
    • Программное обеспечение Helicap
    • Интернет-ресурсы и социальные сети
    • Чертежи для продажи
    • Инструмент Select-A-Base Lighting Base Selector
    • Видео
    • Интерактивные каталоги
    • Технические характеристики

  • • Поддержка

    • Найти дистрибьютора
    • Связаться с нами
    • Обучение и образование
    • Университет ШАНС
    • myHubbell. com
    • Гарантия
    • Для домовладельцев
• Свяжитесь с нами
• Свяжитесь с нами

Мои списки

Написано CHANCE Foundation Solutions 10 января 2023 г.

В данном конкретном случае винтовые сваи использовались для стабилизации существующей бетонной морозостойкой стены во время 7-футовой вертикальной выемки грунта.

Местному городскому насосу в Хелене, штат Монтана, необходимо было расширить магазин, что потребовало пристройки подвала и вертикального прохода через глину. Надстройка подвала потребовала поддержки существующей мерзлотной стены во время земляных работ и заливки бетона.

Инженеры KLJ, ранее работавшие с местным дистрибьютором винтовых свай Chance ^® Rocky Mountain Steel Foundations (RMSF) над другими проектами, связались, чтобы обсудить варианты нового фундамента, необходимого рядом с существующей плитой на уровне земли/морозостойкой стеной. фундамент. Ян Ромейн, ЧП из RMSF объясняет: «Уникальная часть этой задачи заключалась в поддержке существующей ледяной стены для проведения раскопок. Это был общий вертикальный разрез 7 футов — обычно вы видите наклон почвы 1 к 1 ». После полной оценки структурных потребностей здания было определено, что квадратные винтовые сваи Chance SS5 и опорные кронштейны будут использоваться для поддержки стены и обеспечения вертикального разреза грунта. 9№ 0003

Квадратные ствольные сваи обладают высокой эффективностью крутящего момента и легко устанавливаются в плотный или каменистый грунт без предварительного бурения. Это устраняет высокие затраты на мобилизацию, связанные с оборудованием, используемым для установки забивных, буронабивных или шнековых свай, что делает винтовые сваи идеальным решением для ограниченного доступа, удаленных мест или экологически чувствительных рабочих площадок.

Бригада монтажников из Montana Helical Piers в Калиспелле, штат Монтана, быстро подготовила основание, а затем установила каждую сваю с помощью мини-погрузчика, чтобы соответствовать ограничениям по высоте. Спиральные сваи плавно установлены в глину и глубоко в гравийную смесь. Каждая из 7 винтовых свай была установлена ​​на высоте не менее 15 футов. После установки винтовой сваи и кронштейна начались земляные работы. Был сделан первый разрез грунта толщиной 3 фута-6 дюймов, уложена арматура и покрыта набрызгом. Затем оставшаяся глубина была выкопана, укреплена и покрыта, чтобы соответствовать общей глубине, необходимой для строительства фундамента подвала.

Благодаря совместным усилиям KLJ Engineers и Rocky Mountain Steel Foundations конструкция опоры фундамента стала экономичным решением и позволила произвести немедленную загрузку. Это решение также позволило сохранить заполняемость магазина во время строительства, так как не было проблем с вибрацией или шумом, с которыми бизнес мог бы конкурировать.

Если вам нужно инновационное решение для фундамента для вашего следующего строительного проекта, обратитесь к команде инженеров вашего местного дистрибьютора за помощью в проектировании и расчете стоимости.
