Мини вибростол: Мини вибростолик своими руками » Полезные самоделки ✔тысячи самоделок для всей семьи

Вибростол «М1»мини 640 Х 640 мм, столешница 3 мм, цена 3300 грн — Prom.ua (ID#547607217)

Компания МК-ОМБ предлагает вибростол мини размером 640 Х 640 мм. Наши мини вибростолы предназначены для изготовления тротуарной плитки, садово-парковых фигур, облицовочной плитки, подоконников,  методом вибролитья, с применением различных форм, в домашних условиях.

Если у Вас нет возможности приобрести большой вибростол предназначенный для массового производства изделий методом вибролитья, но есть необходимость изготовить небольшое количество тротуарной плитки или облицовочной для собственных нужд, Вам вполне подойдет наш мини вибростол с рабочей столешницей размером 640 на 640 мм, на которой свободно помещается до 0,4 квадратного метра различных форм тротуарной или облицовочной плитки.

Наши изделия, возможно, использовать в качестве лабораторных вибростолов. Для проведения  различных испытаний и опытов. В специфических производствах, где необходимо использовать вибрацию, например  для просеивания смесевой резиновой крошки.  Для уплотнения сыпучих материалов.

Особенностью нашего мини вибростола является  его конструктивные решения, толщина столешницы 3 мм, рама уголок 50 мм, специальное крепление вибратора мощностью 230 Bт, напряжением 220 В, на столешнице мини вибростола. Что позволяет эксплуатировать  мини вибростол достаточно долго, без капитального ремонта, по сравнению с аналогами представленными на рынке Украины.

Для того чтобы   производить качественную продукцию из бетона по современным технологиям нужен качественный, надежный и самое главное с правильной горизонтальной вибрацией вибростол. От хорошо и правильно изготовленного вибростола зависит качество произведенной современной продукции из бетона.

Наш мини вибростол прошел полный цикл испытаний в лабораторных  условиях и на производстве, получил самые высокие оценки от покупателей, что даёт нам смелость сказать: «Мы предлагаем лучшие мини вибросталы, по доступным ценам».

Технические характеристики:

Размер столешницы: 640х640 мм.

Высота: 370 мм

Толщина столешницы: 3 мм

Мощность электродвигателя: 230 Вт.

Напряжение питания: 220 В (однофазная бытовая).

Двигатель не запускается:
• выход из строя включателя/выключателя заменить его (при отсоединенном от сети столе).
• проверить цельность токоведущих проводов и надежность соединений (при отсоединенном от сети столе).
• заменить электродвигатель.
Стол может работать длительное время при соблюдении правил эксплуатации!

1. При соблюдении правил эксплуатации, гарантия осуществляется в течении 1 месяца с дня продажи (дата и подпись должны быть проставлены руководстве по эксплуатации).
2. Для проведения ремонта или замены в период гарантийного срока, стол передается вместо реализации.
3. Ремонт или замена двигателя осуществляются в течении 7 дней с даты возврата стола.
4. После ремонта гарантия продлевается до указанного срока соответствующей записью в руководстве по эксплуатации стола.

Маленький, компактный мини вибростол для не больших изделий из бетона.

Для частных застройщиков,  для людей которые хотят сделать самостоятельно в домашних условиях тротуарную плитку, фасадную плитку или элементы декора в домашних условиях самостоятельно, для благоустройства территории и устройства дорожек и тропинок возле дома или на даче, так же на первых порах и для начинающих производителей тротуарной плитки или других изделий из бетона – лучшее решение вибростол мини от компании МК-ОМБ.

Отправка по Украине Интайм, Новая почта, САТ, Ночной экспресс, Мост-экспресс. Цена зависит от расстояния и объема.

Самодельный вибростол — способ дегазировать смесь без лишних затрат.

   При производстве формовочных матриц, бетонных блоков, тротуарной плитки, брусчатки, искусственного камня, лепнины, предметов декора и прочих изделий из бетона и гипса используется целый спектр разнообразных приборов и устройств. Одним из подобных является вибростол — специальная установка, благодаря которой можно уплотнить смесь в форме и дегазировать полиуретан для форм или иной компаунд, а также бетонную или гипсовую смесь, что послужит улучшению структуры материала и положительно скажется на готовом изделии. В данной статье речь пойдёт о том, как изготовить вибростол своими руками.

   Хотелось бы ознакомить вас с принципом работы вибростола.

   Данное техническое устройство состоит из следующих элементов: Опорная стойка и рама, рабочая поверхность (собственно, сам стол, который крепится к основанию конструкции на пружины, где происходит работа), механический электровибратор, либо другой прибор, обеспечивающий вибрацию и устройство запуска вибростола.

   Вибростол со столешницей на пружинах функционирует по следующему принципу: ножки – основания стола прикрепляются к полу, на поверхность конструкции укладывается опалубка, в которую заливается полиуретан для форм, либо матрица из любого формовочного материала, которая далее заполняется необходимым для изделия раствором (бетон, гипс), затем происходит запуск вибрационного двигателя на необходимый промежуток времени.

Основные критерии различия вибростолов:

   1. Размер рабочей поверхности. Чем больше размер рабочей поверхности, тем более сложные и габаритные изделия можно изготавливать с применением данного стола.

   2. Мощность. От данного критерия зависит производительность вибростола (масса раствора, которую данная установка может обработать). К примеру, промышленный стол на 3 000 вт может работать с заполненными раствором формами весом порядка 300 кг и габаритами в 4 кв. м. за один заход.

   3. Амплитуда. Или иначе – частота вибрации.

   Стоит сказать, что различают формовочные и расформовочные вибростолы. Формовочный используется при изготовлении бетонной, гипсовой или иной продукции, либо для создания матриц из формовочных материалов, таких как полиуретан для форм и прочие. Расформовочный применяется для извлечения готовой продукции из форм или опалубки, если того требует ситуация.

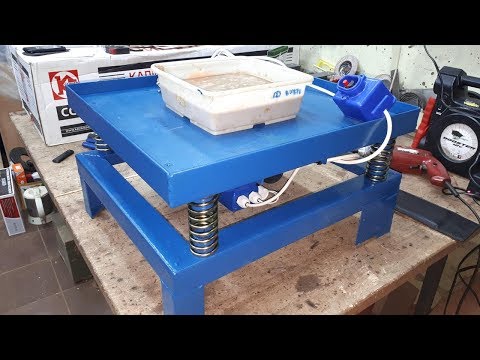

   А теперь о сборке вибростола своими руками.

   Его конструкция проста и, как правило, основную сложность представляет выбор оптимальной амплитуды вибрации. Важно подобрать нужную скорость и равномерность движения вибраций, так как при отклонении от норм, необходимых для дегазации и/или уплотнения смеси, может произойти перенасыщение раствора воздухом – произойдёт так называемый процесс закипания.

Для того чтобы сделать вибростол своими руками понадобятся:

   1. Металлический лист, толщиной больше 6 мм.

   2. Пружины и “гнёзда-стаканы” для них из стали.

   3. Стальные уголки и трубы для конструирования опоры и пластины для закрепления столешницы к основанию с помощью анкеров.

   4. Электродвигатель или вибратор. Профессиональный приобретается отдельно, но при небольших объёмах производства подойдёт и однофазовый вибромотор, мощность которого должна быть не более 700 вт.

   5. Сварочный аппарат.

   6. Электродрель.

   7. Болгарка и диски по металлу.

   8. Метизы для двигателя, а также крепления для фиксации нашего стола к полу. Здесь обязательно необходимо именно наличие контргаек, шплинтов, и подобных фиксаторов, так как любые резьбовые крепления будут расходиться при воздействии вибрации в дальнейшем.

   Для того чтобы регулировать скорость и амплитуду вибрации, можно приобрести электронный потенциометр переменного тока и установить его вместе с вибромотором. Данная конструкция позволит вам работать с разными видами смесей и растворов.

   Стоит понимать, что прежде, чем приступить к работе, необходимо сделать наброски будущего вибростола. Отметить места крепления электрометра, а также определиться с габаритами установки и её комплектующих. Оптимальной высотой для вибростола принято считать конструкцию в 80 см. Длинна и ширина установки варьируется в зависимости от размеров опалубки, куда вы будете лить полиуретан для форм, или форм, с которыми вы работаете.

Когда с подготовительным этапом покончено, можно приступать к сборке стола:

   1. Монтаж основания.

   Рама сваривается из четырёх равных отрезков уголка, стального профиля или трубы. К раме необходимо приварить ножки и закрепить на них пластины для анкеровки. Делается это чтобы наш  стол не начал “гулять” из стороны в сторону во время работы из за вибрации. Также можно увеличить устойчивость конструкции, дополнительно приварив металлические трубы по периметру или крест – накрест. С другой стороны к раме следует приварить “гнёзда-стаканы” для наших пружин – отрезки труб высотой до 7 см и диаметром на 2-3 мм больше, чем сечение пружины. Их положение должно быть чётким, без скосов или смещений, так как это будет напрямую влиять на эффективность установки. Пружины крепятся к раме напрямую сварным швом, в случае, если “гнёзда-стаканы” отсутствуют.

   2. Изготовление столешницы вибростола.

   Как правило, лист монолитной стали укрепляют путём приваривания к нему поперечных уголков. К главной функциональной поверхности стола присоединяют отрезки швеллера с отверстиями с помощью сварки. В дальнейшем на них будет крепиться вибрационный электродвигатель. Помимо всего, по периметру столешницы закрепляются угловые бортики из стали габаритами не менее 50х50 мм.

   3. Сборка вибростола.

   Наш двигатель закрепляется на швеллерном каркасе. Сама столешница и опорная стойка соединяются в области преткновения пружин – там необходимо пройтись сваркой. Готовый стол закрепляется анкерами и тестируется на работоспособность. Если необходимо, проводится настройка амплитуды вибраций с помощью эксцентрика, коррекция жёсткости пружин и устойчивости нашего стола.

   Стоит понимать, что вибростол, изготовленный своими руками не подойдёт для массового промышленного изготовления изделий, тем не менее, он может оказаться замечательным подспорьем при небольших объёмах производства, так как его стоимость примерно в 10 — 15 раз дешевле, чем стоимость промышленного оборудованного вибростола.

Вибрационные столы | Вибрационные испытания

Блог с примерами из практики

Ознакомьтесь с примерами из практики, решениями и т. д. от Tinsley Equipment Company и других компаний для различных отраслей промышленности.

Главная страница блога

Просмотр статей по категориям:

Главная » Вибрационные столы

Вибрационные столы используются для испытаний на вибрацию и для осаждения продуктов в различных формах, мешках, коробках и контейнерах. Их можно использовать в качестве оборудования для анализа вибрации или для бетонных форм для удаления пузырьков воздуха. Для больших емкостей, таких как бочки, они используются для взбалтывания и осторожного перемешивания жидкостей внутри бочек перед заливкой.

Посмотреть ( 10 ) Практические примеры использования вибрационных столов Ниже

Все вибрационные столы спроектированы и изготовлены с использованием высококачественных материалов, сварных швов, компонентов и конструкции, что позволяет им стабильно работать с очень низкими эксплуатационными расходами в течение многих лет. Все вибрационные столы могут быть изготовлены по индивидуальному заказу в соответствии с требованиями вашего проекта.

Просмотр линейки продуктов

Задайте вопрос или получите предложение по цене. Воспользуйтесь экспресс-формой для связи или позвоните по телефону: (979) 217-1480

Категория | Вибрационные столы |

Пневматические вибрационные столы из нержавеющей стали используются для осаждения твердых частиц в осадке, хранящемся в стальных бочках емкостью 55 галлонов. Заказчик хотел удалить лишнюю влагу из твердых частиц. При вибрации барабана твердые частицы перемещаются на дно барабана, а влага отделяется в верхней части барабана, откуда ее можно удалить до закрытия крышки.

Читать статью полностью

Категория | Вибрационные столы |

Этот портативный низкопрофильный вибростол вибрирует коробки, мешки и другие контейнеры, требующие уплотнения. Его также можно использовать в качестве встряхивателя паллет. Стол приводится в движение электрическим промышленным вибрационным двигателем, установленным сбоку стола.

Читать статью полностью

Категория | Вибрационные столы |

Этот вибрационный стол предназначен для вибрации бочек объемом 55 галлонов или 30 галлонов. Он изготовлен из нержавеющей стали 316 для предотвращения коррозии и возможности промывки водой или химическими веществами. Он включает в себя промышленный вибропривод с пневматическим приводом и четыре виброизолирующие пружины. Вибростол также доступен с электрическим вибрационным двигателем и системой управления.

На стол ставится наполненная бочка. Затем через прилагаемый шкаф управления активируется сжатый воздух, приводящий в действие пневматический поршень, который вибрирует и сотрясает барабан. Это оседает и перемешивает содержимое внутри барабана.

Узнайте больше о различных типах вибрационных столов или свяжитесь с нами, чтобы узнать цену.

Категория | Малые вибрационные питатели | Вибрационные столы |

Эта автоматическая система розлива в коробки и бочки с вибростолом может быть автономной станцией или использоваться как часть существующей линии розлива.

Уравнительный бункер подает материал в вибрационный питатель с электроприводом, который дозирует материал в коробку или барабан, расположенный на роликовом вибростоле с электроприводом. Коробка или барабан вибрируют или уплотняются во время наполнения. Тензодатчики с контроллером весов и органами управления управляют вибрационным питателем и вибростолом. Они включены как часть системы. Доступны дополнительные приводные роликовые конвейеры.

Задать вопрос или узнать цену

Категория | Оборудование для обработки сыпучих материалов | Малые вибрационные питатели | Вибрационные столы |

Наполнение коробок измельченным металлическим волокном

Посмотреть это видео на YouTube

Эта машина для наполнения коробок наполняет пустые коробки измельченным металлическим волокном по весу. Металлические волокна добавляют в бетон для увеличения его прочности.

Читать статью полностью

Категория | Наполнители для сыпучих материалов | Вибрационные столы |

Этот наполнитель для больших мешков с дозатором для поддонов автоматически помещает пустой поддон под мешок для больших мешков перед наполнением. Диспенсер поддонов может вместить 14-16 поддонов для постановки. Контроллеры автоматически удаляют нижний поддон из штабеля и помещают его под биг-бэг до того, как произойдет заполнение.

Читать статью полностью

Категория | Наполнители для сыпучих материалов | Вибрационные столы |

Система наполнения больших мешков гранулами технического углерода

Эта система наполнения больших мешков использовалась для заполнения больших мешков шариками технического углерода.

Читать статью полностью

Категория | Вибрационные столы |

Вибростол размером 20 x 20 дюймов

Этот вибростол был специально разработан для заказчика, который производит фильтрующие материалы. Вибрирующая поверхность плоской деки имела размеры 20 на 20 дюймов. Он был пневматическим или приводился в действие воздухом и использовался для осаждения или уплотнения активированного угля (активированного угля или угля) внутри канистр перед упаковкой. Вибрационный стол имеет максимальную нагрузку около 200 фунтов.

Задать вопрос или узнать цену

Категория | Вибрационные столы |

Вибрационные столы, используемые для уплотнения порошка смолы в ящиках

Восемь промышленных вибрационных столов использовались для уплотнения порошка смолы в ящиках, которые были заполнены до веса 55 фунтов на ящик. Клиент хотел повторно использовать свою существующую упаковочную головку для наполнения коробок.

Каждый вибростол оснащен роликовой декой с механическим приводом, тензодатчиками для взвешивания каждой коробки и элементами управления для автоматизации процесса заполнения коробки.

Читать статью полностью

Категория | Вибрационные столы |

Система виброленточного конвейера

В этой конвейерной системе используются вибрационные столы, расположенные под лентой, для уплотнения и удаления воздуха из шламовой смеси, заливаемой в формы для изготовления различных типов и цветов архитектурного камня.

Посмотреть видео

На видео ниже показан процесс обработки крупногабаритной пресс-формы на конвейере.

Вибростол для форм для архитектурного камня

Посмотреть это видео на YouTube

Прочитать статью полностью

Вибростолы | Изготовление шоколада | Формовка

Мы предлагаем различные типы вибрационных столов. Вибростолы применяются для уплотнения и отстаивания сухих сыпучих материалов, изготовления шоколада , кондитерского производства , фармации, производства парфюмерной продукции, а также для уплотнения и удаления захваченного воздуха для бетона и других жидких материалов.

Очень многие заводы, мастерские и испытательные лаборатории по всему миру используют наши вибростенды.

• 12SM-WFi

  12SM-WFi

  Обычная цена

  Распроданный

  Цена продажи

  $528,00 Распродажа

  Цена за единицу товара

  /за

• 10-2SW

  10-2SW

  Обычная цена

  458,00 долларов США

  Цена продажи

  458,00 долларов США Распродажа

  Цена за единицу товара

  /за

• ПН10-2ВОС

  ПН10-2ВОС

  Обычная цена

  $585,00

  Цена продажи

  $585,00 Распродажа

  Цена за единицу товара

  /за

• 100-2WOS

  100-2WOS

  Обычная цена

  $798,00

  Цена продажи

  $798,00 Распродажа

  Цена за единицу товара

  /за

Управляйте своим вибростолом с помощью приложения.
