Содержание

Мини бетононасос

Модельный ряд и технические характеристики:

МодельМаксимальная
производительность,
м3/час		Максимальное
давление
бетона
теоретическое,
бар		Максимальный
размер
фракции
бетона,
мм
P4.25 25 55 30
P2.800 12 50 15

  * — Цена зависит от курса валют. Стоимость уточняйте у менеджера компании по телефонам  +7 495 226-62-30 , +7 495 226-62-03 , +7 985 784-04-68



Все большую популярность на современном строительном рынке приобретают мини БСУ с бетононасосом. Это по-своему уникальная техника, которая подходит для целого ряда задач:

— Производство и перекачка бетонов, растворов и других строительных смесей. Ее производительность по перекачке доходит до 25 м3/ч, что прекрасно подходит для строительства средних масштабов.

— Установка позволяет абсолютно автономно производить следующие виды работ:

1. Одновременное производство и перекачка произведенной бетонной смеси на необходимое расстояние.

2. Отдельное производство бетонных смесей с выгрузкой по желобу.

3. Перекачка бетонных смесей, подаваемых из дополнительных автобетоносмесителей.

— Бетононасос в мини БСУ имеет важную роль. При его помощи можно частично или полностью компенсировать отсутствие автокрана. Подавать приготовленный раствор или бетон можно по горизонтали до 150 м, по вертикали – до 50 м.

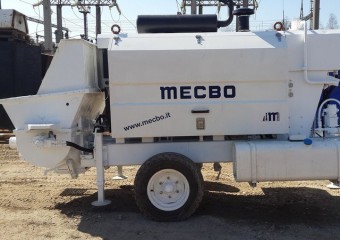

— Производство, перекачка и транспортировка растворов и бетонов по территории строительного объекта. Бетононасос на колесах MECBO выполнен в виде прицепа, его можно легко перемещать, используя грузовые машины.

— Изготовление строительных смесей на территориях, труднодоступных для подвоза готовых. Агрегаты чаще всего имеют дизельный привод, что делает их полностью автономными. В предлагаемой компанией ГК «СпецМаш» технике используются дизельные приводы Lombardini, обладающие дополнительной функцией шумоизоляции, или IVECO без шумоизоляции.

— Если же нет необходимости в дизеле, Вы можете заказать оборудование на электрическом приводе.

Особенности конструкции мини БСУ с бетононасосом MECBO

1. Управление оборудованием осуществляется 1 оператором при помощи либо дистанционного пульта, либо непосредственно на приборной панели.

2. При производстве смесей дозировать цемент и заполнители можно с использованием встроенных весов, так и при помощи объемного метода.

3. Дозировка воды контролируется встроенным в конструкцию счетчиком.

4. Полностью гидравлическая система управления.

5. При производстве используются только качественные материалы, само производство расположено на заводе в Италии при участии собственного конструкторского бюро компании.

6. Проверенные временем традиции и внедрение новейших технологий являются основными принципами работы этой компании.

Уже более 15 лет ГК «СпецМаш» является официальным представителем MECBO в России. Наши офисы находятся во многих регионах страны, что позволяет в кратчайшие сроки осуществлять доставку. Купить мини БСУ с бетононасосом, узнать подробности о ценах, а также задать другие вопросы нашим специалистам Вы сможете по указанным телефонам.

Бетононасос своими руками — как построить устройство

В частном домостроении одним из самых ответственных и трудозатраты процессов являются бетонные работы. Основная часть времени, затрачиваемая на данные работы, приходится на переноску бетона от места его приготовления к опалубке фундамента или чернового пола. Для того чтобы минимизировать эти затраты применяют бетононасосы – установки, которые могут быстро и под большим давлением подавать готовый раствор на большое расстояние как по горизонтали так и по вертикали. Несмотря на большое количество предложений по оказанию аренде подобной строительной техники цены на данный вид услуг далеки от бюджетных и общедоступных.

Именно поэтому многие народные умельцы и мастера предпочитают изготовить бетононасос своими руками, а не заказывать в местной строительной фирме.

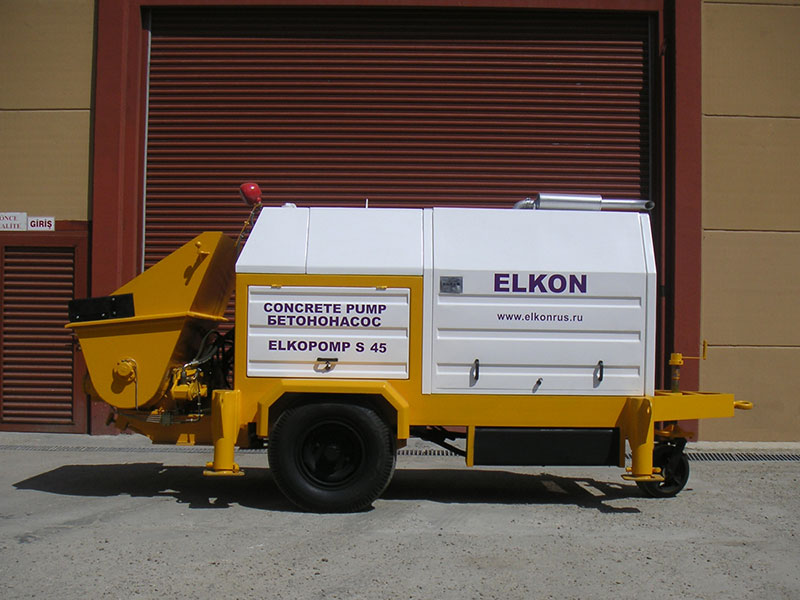

Рисунок 1. Промышленный бетононасос

Какие конструкции бетононасосов существуют

Бетононасос представляет собой конструкцию, состоящую из следующих частей:

  1. Рама с одно или двухосным шасси – сварной каркасом предназначенный для компактного и устойчивого размещения основных частей установки.
  2. Силовой агрегат – дизельный или электрический асинхронный двигатель.
  3. Гидравлическая система – насосная станция, распределитель, гидроцилиндры и система охлаждения. Данная система, используемая в поршневых бетононасосах, предназначена для приведения в движение рабочих органов агрегата – поршней перемещающихся в бетоноподающих цилиндрах.
  4. Загрузочный бункер с мешалкой – емкость, в которой происходит дополнительное равномерное смешивание загружаемой из миксера бетонной смеси в однородную массу и подача ее в напорную камеру.
  5. Напорная камера – в качестве данного узла в различных видах бетононасосов выступают два цилиндра с перемещающимися в них поршнями, вращающийся ротор или шнек. В данном узле бетонная смесь сжимается под давлением от 200 Атмосфер. Такая высокая степень сжатия необходима для непрерывной и равномерной подачи смеси на расстояние до 1000-1500 м и высоту до 200-300 м.
  6. Рукава или трубы для подачи бетона – имеющие большой диаметр, гибкие бетонопроводы по которым смесь под давлением поступает к месту заливки
  7. Щит управления работой бетононасоса.

Также во многих современных моделях бетонных насосов присутствует

промывочная система, состоящая из компрессора и водяного бака (ресивера). При помощи этой системы по завершению бетонных работ производится промывка контактирующих с бетонной смесью узлов – бетонопроводов, напорной камеры.

В зависимости от размеров и возможности транспортировки данные устройства бывают следующих видов:

  • стационарные – прицепные бетононасосы, установленные на одноосное шасси с гидравлическим или электромеханическим приводом. Применяются в строительстве высотных домов и коттеджей.
  • передвижные (мобильные) – бетононасосы, устанавливаемые на раму грузового автомобиля. В таких установках в качестве силового агрегата выступает двигатель автомобиля. Используют такие мощные и высокопроизводительные бетононасосы на строительстве высотных домов, коттеджей.
  • малогабаритные – небольшие установки, используемые в частном домостроении.

Принцип работы

По принципу нагнетания готового раствора все бетононасосы подразделяются на три виды: поршневые, роторные, шнековые

Поршневые

Основными узлами поршневого бетононасоса являются:

  • два бетоноподающих цилиндра с поршнями, штоки которых соединены с гидроцилиндрами,
  • бункер для бетонной смеси;
  • подвижный S-образный шибер (клапан), приводимый в движения двумя плунжерными гидроцилиндрами.
Рисунок 2. Устройство бетононасоса

Подача бетонной смеси установкой поршневого типа состоит из следующих этапов

  1. Масло через насосную станцию и распределитель подается поочередно в каждый из гидроцилиндров.
  2. В процессе одного цикла один из поршней бетоноподающего цилиндра, перемещаясь от бункера, всасывает из него бетонную смесь, в то время как второй наоборот выталкивает набранную ранее.
  3. Подвижный шибер (клапан) соединяет цилиндр, в котором поршень выталкивает набранный бетон с патрубком, к которому присоединен рукав или труба для подачи смеси.

Синхронизирует работу гидроцилиндров и шибера щит управления.

Роторные

Роторные бетононасосы представляют собой агрегаты, состоящие из:

  • бетоноприемного бункера;
  • напорной камеры с вращающимся ротором;
  • бетоноподающей магистрали.
Рисунок 3. Роторный бетононасос

Подобные агрегаты в отличие от поршневых более равномерно подают бетонную смесь, но при этом сильно нагреваются и требуют более тщательного ухода.

Шнековые

Такие агрегаты с электромеханическим приводом осуществляют подачу бетонной смеси благодаря вращающемуся в напорной камере шнеку.

Рисунок 4. Шнековый бетононасос

Из-за небольшой мощности и ограниченного ресурса рабочего органа подобные устройства применяются при бетонных работах небольшого объема.

Как сделать простой насос для бетона

Материалы и инструменты — бетононасос своими руками

В процессе изготовления самодельной установки для закачки бетона используют следующие инструменты:

  • сварочный аппарат;
  • токарный станок;
  • болгарка;
  • дрель;
  • шуруповерт.

набор торцевых головок или гаечных ключей

Из материалов для сборки самодельного бетононасоса необходимы следующие:

  • труба диаметром 400-450 мм и длиной не менее 800-1000 мм;
  • труба диаметром 32-25 мм;
  • листовой металл толщиной 5 мм;
  • уголок или швеллер с толщиной стенки 3 мм;
  • асинхронный электрический двигатель мощностью 3кВт;
  • пускатель;
  • силовой кабель с вилкой;
  • гибкий армированный рукав диаметром 32-40 мм;
  • два лепестковых клапана диаметром 32 мм;
  • коленвал с одним шатуном.

Основные моменты сборки насоса

Процесс изготовления простейшего самодельного поршневого бетононасоса состоит из следующих этапов:

  1. Составление чертежа – на бумаге или в графическом редакторе.
  2. Сварка рамы – из прочного уголка сваривается прямоугольный каркас размером 1,5×1 м. В качестве рамы часто используют остовы от одноосных прицепов.
  3. Изготовление поршня – из листового металла вырезается круглая заготовка, к центру которой приваривается две проушины для шатуна.
  4. Изготовление цилиндра камеры бетононасос своими руками один из торцов трубы герметично закрывают круглой заглушкой из листового металла. С двух противоположных сторон с помощью биметаллических круглых коронок делают два отверстия, к которым приваривают 2-х дюймовые патрубки с резьбой. Для крепления цилиндра на раме к нему приваривают две пластины с отверстиями.
  5. Крепление клапанов — на резьбовую часть каждого патрубка накручивают обратный клапан. При этом один из них (впускной) устанавливают таким образом, чтобы при обратном ходе поршня он открывался, в то время как второй был закрытым. В каждый из клапанов вкручивают по небольшому отрезку трубы, к которым при помощи червячных хомутов крепят армированные рукава всасывающей и бетоноподающей магистралей.
  6. Крепление электродвигателя с пускателем на раме
  7. Соединение вала электродвигателя с понижающим редуктором
  8. Соединение выходного вала редуктора с коротким коленчатым валом
  9. Изготовление шарнирного шатуна — к обычному короткому шатуну, идущему вместе с коленвалом, при помощи помощью болта с гайкой крепят удлинитель — пруток диаметром 12-14 мм с двумя сплющенными концами, в которых просверлены отверстия.
  10. Крепление к поршню шатуна – свободный расплюснутый конец удлинителя вставляют между проушинами в центре поршня и закрепляют при помощи болта с гайкой.

На завершающем этапе сборки цилиндр с поршнем закрепляют на раме, проверяют работоспособность всего собранного агрегата и его основных механизмов.

Рекомендации

Чтобы сделать бетононасос своими руками, рекомендуется придерживаться следующих рекомендаций:

  • Для цилиндра и поршня агрегата используют трубы и листы из прочного легированного металла
  • Шнур и вилка подбирается с учетом мощности двигателя и наличия в питающей агрегат сети контура заземления
  • Внутреннюю поверхность цилиндра самодельного агрегата перед установкой самодельного поршня шлифуют до зеркального блеска
  • После завершения бетонных работ цилиндр, всасывающую и бетоноподающую магистраль тщательно промывают с помощью мини-мойки
  • Для уменьшения силы трения поршня о стенки цилиндра перед началом работы их смазывают машинным маслом
  • Лепестковые клапана на входе и выходе из цилиндра меняют раз в сезон – при работе с агрессивным бетоном они часто выходят из строя и перестают открываться

При тщательном подборе материалов и ответственном подходе к процессу изготовления основных узлов сделанная своими руками установка будет мало чем уступать магазинным малогабаритным аналогам. При этом себестоимость такого насоса будет в разы ниже, чем у заводской модели.

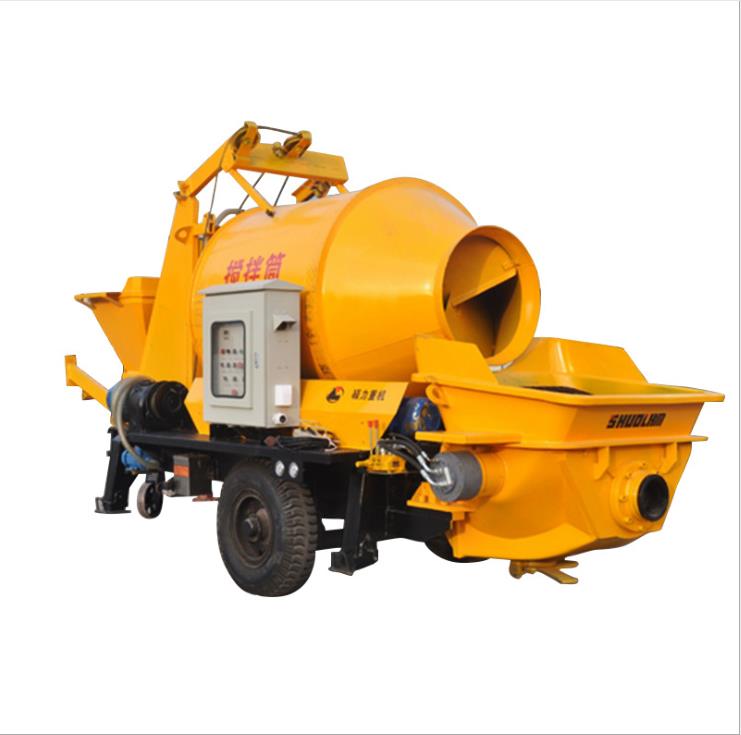

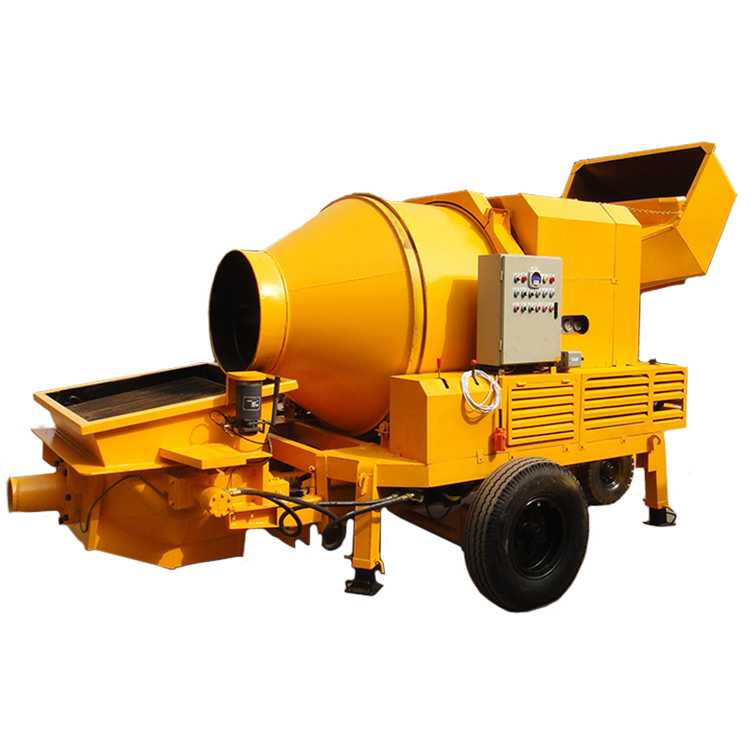

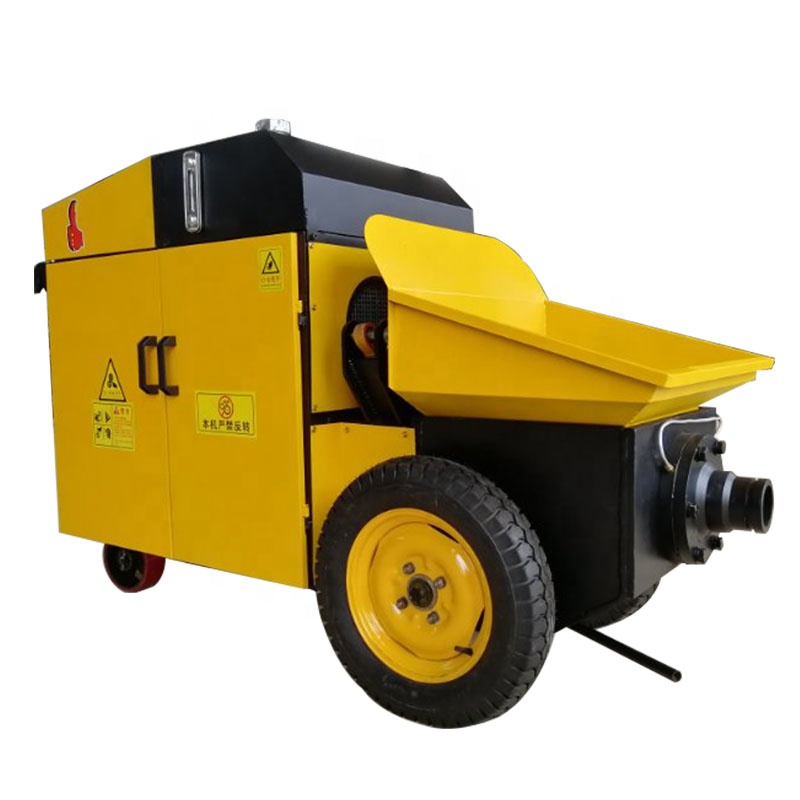

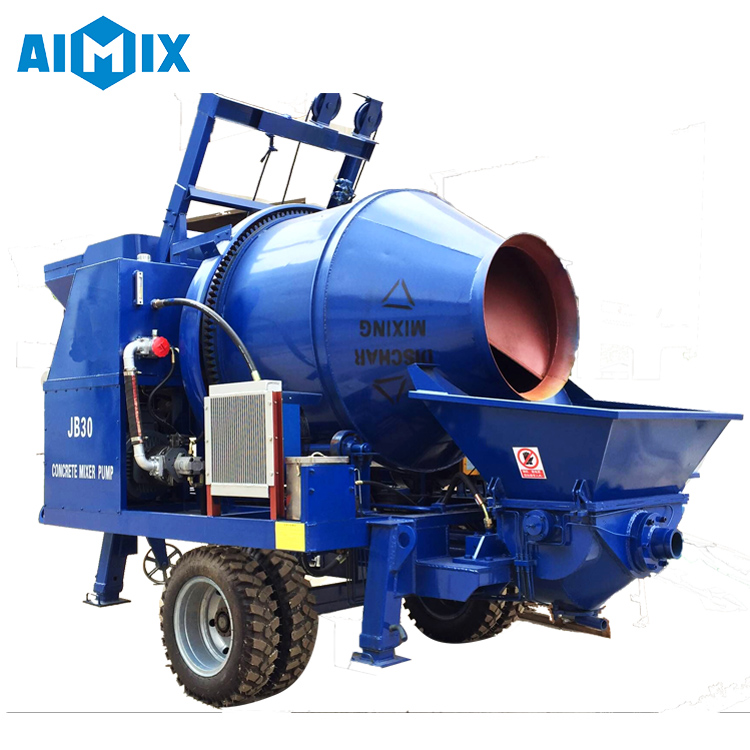

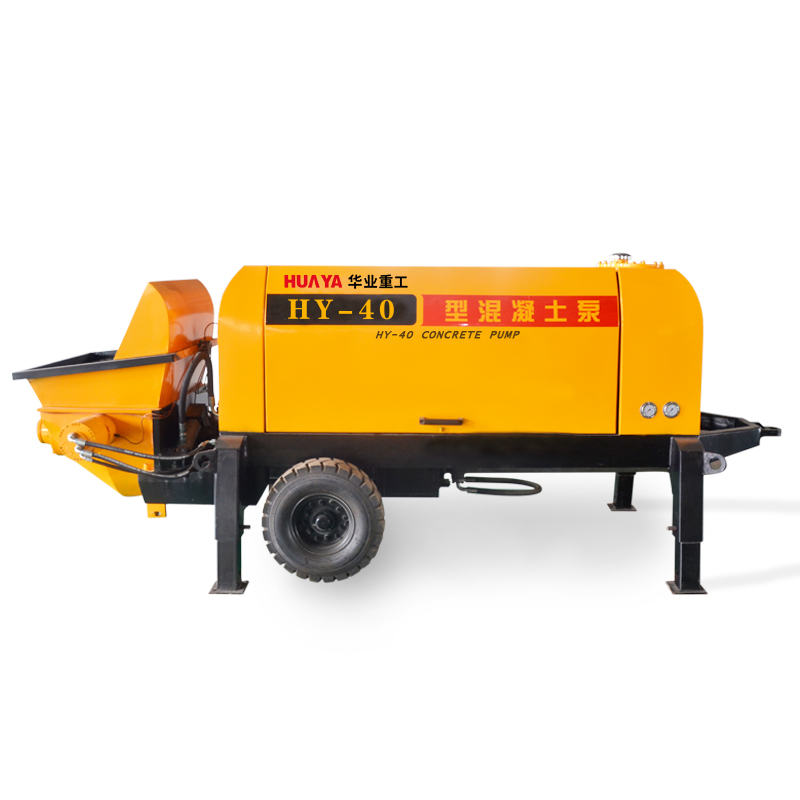

Китай Мини Бетононасос, Китай Мини Бетононасос список товаров на ru.Made-in-China.com

Цена FOB для Справки: 13 500,00-14 500,00 $ / шт.
MOQ: 1 шт.

  • Тип: Бетононасос
  • Торкрет Тип: Мокрый
  • Обработка процесса: Гидравлический
  • Структура: Тип цилиндра
  • Вибрационный Амплитуда: 2. 4mm
  • Сертификация: ISO9001: 2000,CE

  • Поставщики с проверенными бизнес-лицензиями

    Поставщики, проверенные инспекционными службами

    Zhengzhou Focus Machinery Co. , Ltd.
  • провинция: Henan, China
