Устройство холодной кровли: выбор материала и монтаж

• Конструкция холодной кровли
• Выбор материала для холодной кровли

Интернет и всевозможные тематические печатные издания пестрят объявлениями о строительстве дачи «под ключ». Как правило, в предложении указывается устройство крыши с «кровельным пирогом» и описываются преимущества какого-то утеплителя. Но возникает естественный вопрос, а всегда ли необходимо утеплять кровлю?

Есть ли смысл в утеплении хозяйственной постройки, скажем, сарая или в затратах на утепление нежилого чердака? Может, все-таки, достаточно ограничиться утеплением перекрытия последнего этажа под чердачным помещение? А ведь расход в последнем случае окажется значительно меньше, поскольку обрабатываемая площадь существенно меньше, чем площадь крыши.

Очевидно, что для некоторых типов построек нет абсолютно никакой необходимости в утеплении кровли.

В каких же случаях лучше иметь холодную кровлю, и как обустроить ее лучшим образом?

Холодную кровлю сооружают обычно по двум причинам:

• когда теплая кровля просто не нужна или
• из соображений экономии.

Специалисты-строители считают беспочвенным утепление чердачного помещения, если в строящемся доме не предполагается мансарда. В равной степени это можно отнести и к хозяйственным постройкам.

Следует учесть, что устройство холодной кровли, совсем не означает, что отпадает необходимость вентиляции подкровельного пространства – она обязательно должна присутствовать в любом доме или постройке. Осуществлять ее можно, устроив двойную кровлю или при помощи слуховых окон.

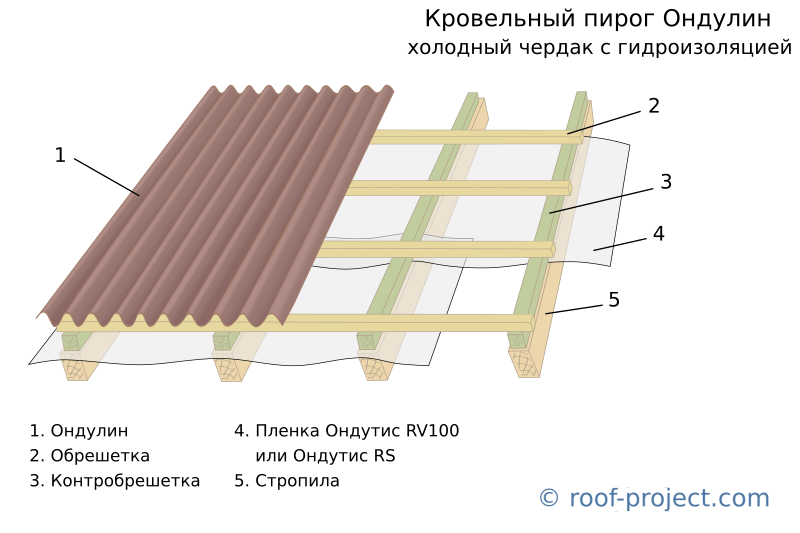

Конструкция холодной кровли ↑

Холодная кровля имеет достаточно простую конструкцию.

На внутреннюю поверхность металлической кровли довольно часто выпадает конденсат, который отрицательно воздействует на чердачное пространство. Чтобы защититься от него достаточно уложить на стропила пленку или гидроизоляционную мембрану

Далее последовательно, в указанном порядке выполняют следующие действия:

• сверху прибивают сначала контробрешетку,
• следом обрешетку,
• затем устанавливают непосредственно кровельное покрытие.

Из подкровельного пространства водяные пары выводят посредством специальных вентиляционных выходов под коньком и на скатах. Что же касается чердачного помещения, его дополнительно вентилируют через имеющиеся слуховые окна.

Благодаря простоте конструкции, процесс проектирования, монтажа и эксплуатации холодной кровли значительно облегчается.

Выбор материала для холодной кровли ↑

Устройство холодной кровли и используемые материалы имеют некоторые особенности. К примеру, нужно осмотрительно выбирать гидроизоляционные материалы. Обычно для холодной кровли используют микроперфорированную гидроизоляционную пленку, которая, кстати, довольно доступна по цене. Монтируют ее с провисанием в 20 мм, что позволяет воде, которая за счет капиллярного эффекта просачивается через пленку, свободно стекаться к середине прогона и не увлажнять стропила. Чтобы воздух выходил беспрепятственно, в гидроизоляции под коньком делают разрыв.

Однако к подобной пленке невозможно вплотную смонтировать утеплитель. Дело в том, что при соприкосновении с утеплителем пленка теряет изолирующие свойства и утеплитель фактически намокает.Так что, если в будущем предполагается обустроить, утеплить мансарду или чердак, лучше воспользоваться гидроизоляционной мембраной.

При устройстве холодной кровли можно в качестве покрытия использовать все традиционные материалы, для которых не требуется сплошное основание. Однако оптимальным решением, как считают специалисты, является профилированный лист или металлочерепица, которые представляют собой технологичные, долговечные и надежные кровельные материалы.

Стальной профилированный лист

Самым простым решением холодной кровли в случае нежилой постройки является использование стального профилированного листа, снабженного антиконденсатным покрытием. Этот материал, имеющий структуру синтетического войлока, наносится на обратную сторону профлиста непосредственно в процессе изготовления.

Между переплетенными волокнами синтетического войлока расположено множество крошечных воздушных полостей, за счет которых покрытие накапливает и удерживает в себе определенное количество влаги (до 1 л/кв.

Монтаж кровли из профилированного листа, имеющего антиконденсатное покрытие, выполняют аналогично монтажу обычного пофнастила. Для монтажных работ не нужны ни специализированный инструмент, ни дополнительные приспособления. При использовании этого материала достигается 30-процентная экономия от стоимости согласно смете.

Антиконденсатное покрытие ослабляет шум ветра, града и дождя, препятствует образованию плесени и грибка, и легко очищается под давлением при помощи воды от загрязнений.

© 2023 stylekrov.ru

для утепленной и холодной кровли

Содержание

• Что такое кровельный пирог
• Пирог утепленной кровли из металлочерепицы
  • Стропило
  • Карнизная планка
  • Зачем нужна контробрешетка
  • Начальная обрешетка
  • Гидроизоляция
  • Металлочерепица
  • Утеплитель
  • Пароизоляция крыши
• Пирог холодной кровли из металлочерепицы
  • Стропило
  • Контробрешетка или начальная обрешетка
  • Пароизоляция и гидроизоляция
  • Обрешетка
  • Металлочерепица и карнизная планка
• Советы и рекомендации
• Заключение

Планируя будущую конструкцию крыши своими руками, новички обычно используют традиционный вариант укладки кровли, так проще и быстрее, не предполагая, что кровельный пирог металлочерепицы требует особого внимания. Его устройство несколько отличается от крыши из ондулина, шифера или даже фальцевого покрытия.

Что такое кровельный пирог

Сам по себе термин возник, как упрощенное название системы утепления и гидрозащиты крыши. Название «пирог» очень метко описывает устройство конструкции. Крыша состоит из несущего стропильного каркаса и собственно самого кровельного пирога, состоящего из нескольких базовых слоев:

• Наружного кровельного покрытия из металлочерепицы;
• Гидроизолирующего слоя;
• Пароизолирующего слоя;
• Утеплителя.

По строительным нормам, в состав кровельного пакета включается также элементы деревянного каркаса крыши, как то обрешетка, контробрешетка и даже элементы стропил. Но на практике мастера — кровельщики ограничиваются укладкой парогидроизоляции, утеплителя и металлочерепицы. Сборку деревянной основы – стропил и контробрешетки относят к компетенции столяров, собирающих стропильный каркас крыши.

Совет! При планировании заказа на укладку мастерами кровельного пирога под металлочерепицу будет правильным уточнить, кто будет собирать обрешетку, так как от ее качества очень сильно зависит долговечность покрытия кровли и непосредственно утеплителя.

Понятно, что все перечисленные материалы не обладают достаточной прочностью и жесткостью, чтобы, будучи уложенными на несущие стропила ската, обеспечить плоскую геометрию скатной крыши.

Исключением является пирог на основе сэндвич-панелей, это пакет утеплителя, запрессованный в оболочку из тонколистового металла. В этом случае готовые секции укладываются непосредственно на несущие стропила крыши, безо всяких дополнительных слоев утепления и гидроизоляции.

Для частных домовладений сэндвич не используется, так как пирог кровли под металлочерепицу получается более прочным, теплым и надежным, и главное — ремонтопригодным. Единственной головной болью использования металлочерепицы является высокая теплопроводность металла и, как следствие, интенсивное образование конденсата водяных паров. Если не экономить на пароизоляции, то кровля без особых проблем простоит на крыше как минимум пару десятков лет.

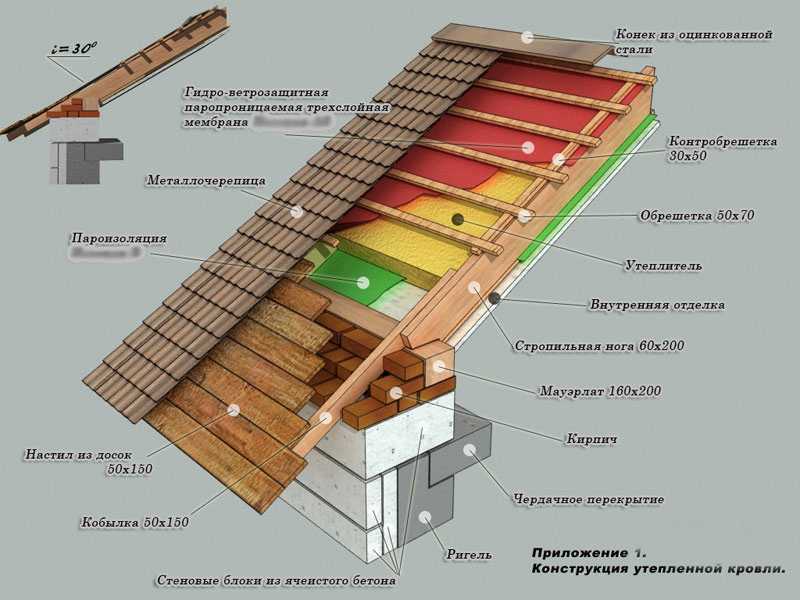

Пирог утепленной кровли из металлочерепицы

Для деревянных малоэтажных зданий используют два типа двухскатных крыш под металлической кровлей:

• Утепление по потолочному перекрытию коробки дома. На обрешетке кровли остается лишь парогидроизоляция, а пирог крыши под металлочерепицу превращается в тонкий незаметный слой полимерной пленки на деревянных рейках;
• С утеплением по поверхности обрешетки, так называемый теплый вариант чердака или мансарды, наиболее массовый и удобный при использовании металлочерепицы в качестве покрытия кровли.

В этом случае температура воздуха под крышей лишь немногим меньше, чем внутри дома, поэтому водяные пары не конденсируются, а поднимаются вверх к стропилам и утеплителю.

Важно! Металлочерепица сильно выхолаживает крышу, а так как конденсация происходит на линии перепада температур в районе 6-7^оC, при недостаточной толщине теплоизоляции конденсат может выпадать на стропилах.

Как результат, древесина набухает и деформируется, любая деформация стропильной балки может привести к отрыву полотна металлочерепицы от реек обрешетки, а сильный ветер только довершит разрушение покрытия. Но если кровельный пирог под металлочерепицу при утепленной крыше уложен по всем правилам, то срок службы деревянным балкам и рейкам в 20-25 лет без ремонта гарантирован.

Стропило

В устройстве кровельного пирога стропильная балка оказывается погруженной в толщу утеплителя. Верхний конец опирается на коньковый прогон, нижняя пята стропила стоит на досках мауэрлата.

Благодаря такому устройству кровельного пирога и полной непроницаемости металлочерепицы для воды в любой форме, стропильная нога крыши оказывается, словно в изолирующей оболочке, поэтому древесина может сохраняться и эксплуатироваться достаточно долго.

Карнизная планка

Элемент представляет собой деревянную рейку-планку, толщиной 25-30 мм и шириной 10-15 см, пришитую к торцам свесов или кобылок. Так как нижняя часть ската крыши оказывается повисшей в воздухе без опоры, любой, даже несильный, ветерок создает переменную вибрирующую нагрузку. Металлочерепица хорошо держит статическую нагрузку, но может оторвать крепеж при знакопеременном усилии. Поэтому карнизную планку кровельного пирога ставят одновременно с обрешеткой.

После укладки парогидроизоляции полотно выводят поверх карнизной планки на линию скапывания конденсата в водосточные желоба.

Зачем нужна контробрешетка

После завершения сборки стропил расстояние между балками оказывается слишком большим, чтобы относительно мягкий и податливый кровельный пирог мог удержаться на скатной поверхности крыши.

Кроме того, внешняя опорная поверхность стропильных ног далека от идеала. Поэтому на стропила нашивают рейки, что позволяет предварительно выровнять укладочную плоскость и одновременно укрепить основание под укладку металлочерепицы. Если крыша достаточно покатая, то наличие контробрешетки является обязательным, на высоких крутых скатах под металлочерепицу может использоваться упрощенный вариант обшивки.

Начальная обрешетка

Для того чтобы качественно уложить покрытие, необходима ровная и прочная опорная поверхность, максимально близкая к нормальной плоскости. Обрешеткой называют горизонтальные рейки, нашитые на контробрешеточные планки.

Для того чтобы пирог кровли металлочерепицы равномерно оказывал давление на стропила по всей плоскости крыши, используются специальные правила укладки обрешетки:

• Первая планка укладывается на нижнюю кромку стропильных ног, подшитых контробрешеткой, строго по разметочному шнуру. Важно выровнять рейку строго по линии горизонта и плоскости карниза;
• Первая линия набивается брусом 50х50 мм, все остальные чуть тоньше – 50х30 мм. Делается это для обустройства продуха, и чтобы одновременно компенсировать прогиб свеса под тяжестью пирога из металлочерепицы;
• Шаг между рейками обрешетки 25-28 см, в срединной части ската можно набивать через 35 см, в верхней половине шаг обрешетки под металлочерепицу увеличивают до 40 см. В зоне конька прибивают две смежные доски без зазора для монтажа продухов металлочерепицы и укладки коньковой планки.

Важно! Рейки прибивают парой гвоздей столярным способом, с косым наклоном к поверхности.

Так как металлочерепица будет опираться непосредственно на обрешетку, то дополнительно нужно сделать выводы для вентиляционных труб и каналов.

Гидроизоляция

Следующим этапом укладывается парогидроизоляция. Для обычных кровельных покрытий используется однослойная гидроизоляция, препятствующая протеканию воды и конденсата в толщу утеплителя. Для кровельного пирога на основе металлочерепицы используется трехслойный материал с односторонней проводимостью водяного пара.

Часть водяных паров проходит через полотно типа изоспана, вступает в контакт с холодным воздухом под металлочерепицей и превращается в конденсат, вернуться обратно в толщу утеплителя влага не может.

Часть конденсата стекает по волоконному подслою полотна, но большая часть удаляется через вентиляционный зазор кровельного пирога металлочерепицы.

Металлочерепица

Чаще всего укладка кровельного материала выполняется пакетами по четыре штуки. Вначале на обрешетку выкладываются первые два листа нижнего ряда, затем укладывается пара металлочерепицы следующего верхнего ряда. Пакет крепится саморезами по схеме, приведенной ниже.

Чтобы обеспечить удаление конденсата из кровельного пирога, полотно гидроизоляции выпускается из-под кромки карниза под прибитую металлическую планку капельника. Пространство под свесом зашивают решеткой, это обеспечит защиту вентиляционных каналов кровельного пирога.

По бокам на фронтонные свесы крыши набивают ветровую планку, а под коньковую планку закладывают силиконовые доборные элементы. Это позволит защитить пирог кровли от затекания воды и одновременно обеспечит удаление водяных паров.

Утеплитель

Теплоизоляцию кровельного пирога закладывают в пространство между стропильными балками. Обычно крышу под металлочерепицей утепляют матами из прессованного минерального волокна.

Кровлю можно утеплить и более удобным и безопасным пенополиуретаном, но в таком случае для формирования теплого слоя пирога потребуется арендовать специальное оборудование.

Пароизоляция крыши

Последним слоем пирога укладывается пароизолирующая пленка. Она пропускает горячие и теплые водяные пары, которые однозначно пройдут через утеплитель без конденсации воды. Микрокапли от уже сконденсировавшегося пара остаются внутри помещения и выносятся вентиляцией чердака.

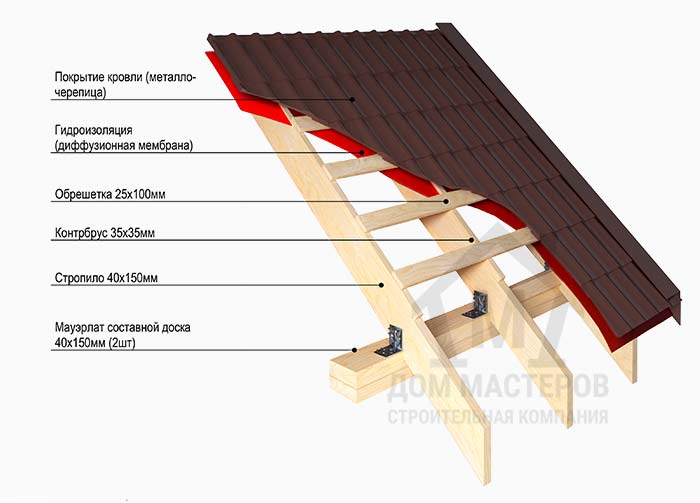

Пирог холодной кровли из металлочерепицы

Устройство покрытия в холодном исполнении отличается отсутствием в подкрышном пространстве теплоизолирующего слоя. Кровельный пирог под металлочерепицу с холодным чердаком получается вдвое легче и втрое дешевле, чем в случае «теплой» схемы.

Стропило

При использовании неутепленной крыши деревянные конструкции каркаса и пирога не имеют теплой сухой защиты, как в предыдущем варианте. Поэтому стропильные балки обязательно пропитывают защитными составами, препятствующими проникновению влаги в толщу древесины.

Небольшое количество конденсата на стропилах и обрешетке не представляет особой угрозы для пирога металлочерепицы при нормально функционирующей вентиляции.

Летом и зимой проблем с вентиляцией пирога под металлочерепицей не возникает, а вот в переходные весенние и осенние месяцы защищать деревянный каркас важно не только с помощью вентиляции чердака и использования приточных составов.

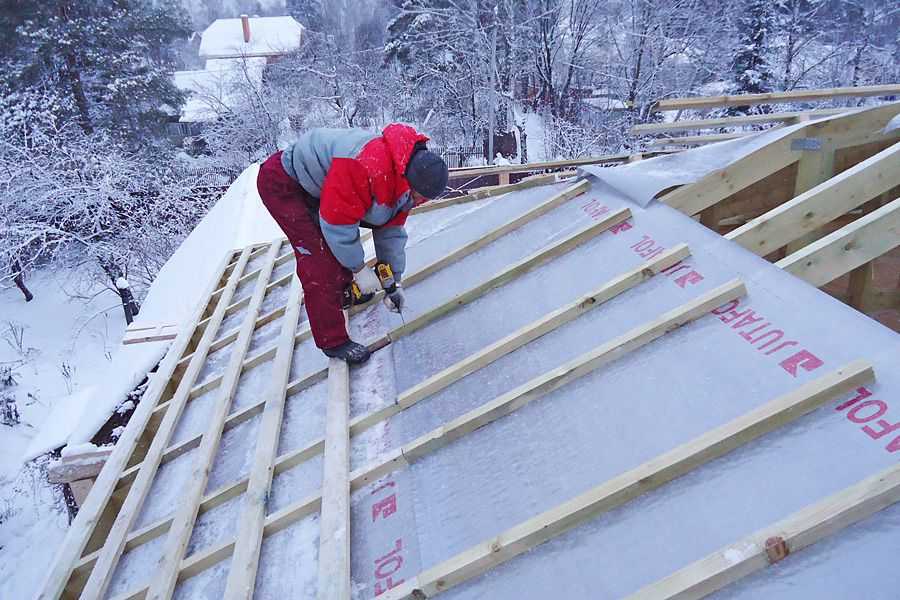

Контробрешетка или начальная обрешетка

Технология монтажа несущих контробрешеточных реек ничем не отличается от способа, используемого в теплом варианте пирога. Поверхность стропил подрезается и выравнивается ручным рубанком, после чего на стропильные балки наклеиваются и прибиваются опорные рейки контробрешетки.

Пароизоляция и гидроизоляция

Следующим этапом на изготовленную контробрешетку крыши из металлочерепицы натягивают полотно парогидроизоляции. Полотно растягивают в направлении с перехлестом краев. Обычно места крепления пленки на каркасе проклеивают строительным скотчем. После того как изоляционное полотно было равномерно растянуто и выровнено, его фиксируют на стропилах еще одним слоем реек контробрешетки.

Подобная схема холодного кровельного пирога рассчитана на полное отсутствие водяных паров под крышей из металлочерепицы. Если же хозяева пренебрегли гидроизоляцией потолочного перекрытия, или система вентиляции чердака работает недостаточно эффективно, возникает необходимость в дополнительной защите гидроизолирующей пленки от водяных паров, скапливающихся в пространстве чердака. В этом случае под слой гидроизоляции укладывается дополнительное полотно пароизолирующей пленки.

Обрешетка

Последним этапом обустройства кровельного пирога является укладка горизонтальных поперечин, на которые будут непосредственно крепиться листы металлочерепицы. Планки прибиваются гвоздями, таким образом, чтобы шляпки были полностью утоплены в древесину, или пришиваются строительным степлером.

Зачастую, прежде натянутое полотно слегка провисает пузырем, это не является дефектом кровельного пирога, по мнению специалистов, такой прогиб даже способствует более эффективному удалению конденсата из-под металлочерепицы.

Металлочерепица и карнизная планка

Из-за установки дополнительных реек контробрешетки, фиксирующих кровельную гидроизоляцию пирога, между покрытием из металлочерепицы и пленкой получается дополнительное пространство. На прочность крепления и устойчивость кровли это не влияет. Увеличенный зазор обеспечивает два дополнительных преимущества:

• Воздушный промежуток выполняет функцию импровизированного слоя утеплителя, в котором не скапливается и не замерзает конденсат;
• За счет бокового перетекания потоков через обрешетку влага удаляется более равномерно, без образования застойных зон под металлочерепицей.

Эффективному удалению конденсата способствует также правильное крепление доборных элементов. Карнизная планка не только закрывает кромку металлочерепицы от ветра, она еще и способствует притоку воздуха внутрь кровельного пирога.

Советы и рекомендации

В целом пирог с металлочерепицей в качестве покрытия значительно лучше противостоит влаге и скапливающемуся конденсату. Но при одном условии – геометрия и качество укладки материала должны быть идеальными.

Если при монтаже профнастила достаточно обеспечить требуемый перехлест, то для металлической черепицы листы пирога должны быть подогнаны максимально точно, иначе неплотности и неприлегание придется заклеивать герметиком, и проводить процедуру как минимум один раз в два года.

Заключение

Правильно уложенный пирог металлочерепицы обеспечит надежную гидроизоляцию крыши как минимум на пару десятков лет, а если будет выбрано качественное покрытие известного европейского производителя, то гарантийный срок эксплуатации может быть увеличен до 25-30 лет.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Холодная металлическая кровля — Kynar

Определение прохладной кровли

Холодная кровля определяется по-разному в соответствии с различными критериями эффективности в кодексах, стандартах и ​​программах стимулирования. Как правило, прохладная крыша — это крыша с относительно высоким коэффициентом отражения солнечного света и высоким коэффициентом теплового излучения.

В светлое время суток крыша постоянно подвергается воздействию солнечной энергии, падающей на ее поверхность. Термин «Солнечная отражательная способность» является мерой количества той солнечной энергии, которая немедленно отражается от поверхности. Это не отраженное тепло, а отраженная электромагнитная энергия солнца. Солнечная отражательная способность указывается в виде десятичной дроби (0–1,00) или в процентах (0–100%). Солнечная энергия, которая не отражается от поверхности, поглощается внешней поверхностью кровельного изделия и преобразуется в тепло. Тепло может отводиться за счет конвекции, когда воздух течет по поверхности, или за счет теплопроводности через материал крыши в обшивку под ним. Оставшаяся энергия также может быть повторно излучена в ночное небо в виде инфракрасной энергии. Эта повторно излучаемая энергия называется тепловым излучением, которое также выражается в виде десятичной дроби (0–1,00) или в процентах (0–100%).

Прохладная металлическая кровля

Прохладная металлическая крыша с высоким коэффициентом солнечного отражения и высокой теплоотдачей будет иметь более низкую температуру поверхности по сравнению с крышей с низким коэффициентом отражения и низким коэффициентом излучения. В случае прохладной металлической крыши более низкая температура поверхности означает меньший приток тепла в чердачное помещение или жилое пространство под крышей. Результатом является более прохладное жилое пространство и меньшее потребление энергии для охлаждения/обогрева.

Исследования показали, что прохладная металлическая крыша может сэкономить владельцу здания до 20% затрат на энергию для охлаждения. Кроме того, за счет сокращения производства энергии на электростанциях тем самым сокращаются выбросы парниковых газов, которые выбрасываются в процессе производства. Многие металлические кровельные системы соответствуют другим требованиям прохладной крыши в кодексах и стандартах.

Преимущества добавления «крутых» металлических крыш

Есть хорошие новости для домовладельцев, которые установили энергоэффективную металлическую крышу в 2021 году: льготы по федеральному налогу на имущество для этого были продлены до 31 декабря 2021 года.

Чтобы воспользоваться преимуществами налоговой льготы, домовладельцы должны заполнить дополнительную форму IRS (№ 5695), а максимальный кредитный лимит на кровлю (в сочетании со всеми другими применимыми улучшениями) составляет до 500 долларов США. Для домовладельцев, которые, возможно, установили соответствующую металлическую крышу еще в 2017 году, но не подали заявку на налоговый кредит в то время, все еще есть возможность получить кредит задним числом, заполнив форму.

Как получить налоговый вычет:

1. Подтвердите, что выбранная вами металлическая кровля соответствует или превосходит требования программы и имеет соответствующее пигментированное покрытие.
2. Заполните форму IRS 5695 при подаче налоговой декларации.

Cool Roofing

Cool Metal В кровле Cool Metal используются отражающие пигменты для отражения солнечной энергии от крыши. Прохладные крыши помогают снизить потребление энергии, а также уменьшить эффект городского теплового острова. Стандартные отраслевые критерии прохладных крыш:

• Для крутых склонов (шаг более 2:12): начальный минимальный коэффициент солнечного отражения 0,25 и минимальный коэффициент солнечного отражения через 3 года 0,15.
• Для применения с малым уклоном (угол 2:12 или меньше): начальная минимальная отражательная способность 0,65 и минимальная отражательная способность через 3 года 0,50.

Значения коэффициента солнечного отражения, теплового излучения и SRI для Kynar 500 Colors
ЦВЕТ	ОТРАЖЕНИЕ	ИЗЛУЧАТЕЛЬНАЯ СПОСОБНОСТЬ	НИИ
Миндаль — ПВДФ	.60	.84	70
Пепельно-серый — ПВДФ	. 39	.84	41
Красная осень — ПВДФ	.31	.85	35
Белая кость — ПВДФ	.71	.85	86
Брендивайн — ПВДФ	.26	.85	24
Ярко-красный — ПВДФ	.42	.84	45
Оленья кожа — PVDF	. 38	.86	41
Цвет шампанского Металлик – ПВДФ	.38	.80	38
Древесный уголь — ПВДФ	.32	.85	32
Глина — ПВДФ	.32	.86	33
Колониальный красный — ПВДФ	.33	.85	34
Медный пенни металлик — ПВДФ	. 49	.85	55
Темная бронза — ПВДФ	.26	.84	24
Вечнозеленый — ПВДФ	.26	.84	24
Галвалум Плюс	.69	.19	62
Хартфорд Грин — ПВДФ	.25	.85	23
Слоновая кость — ПВДФ	. 67	.87	81
Свинцовое покрытие – ПВДФ	.37	.82	38
Светлый камень — ПВДФ	.53	.86	61
Мансарда Коричневый — ПВДФ	.30	.85	30
Черный матовый — ПВДФ	.27	.86	26
Средняя бронза — ПВДФ	. 30	.87	31
Зеленая патина — ПВДФ	.46	.85	51
Патрицианская бронза — ПВДФ	.27	.86	26
Предварительно состаренный гальвалум — PVDF	.30	.79	27
Королевский синий — ПВДФ	.26	.85	24
Королевский белый — ПВДФ	. 68	.86	82
Римский синий – ПВДФ	.26	.85	24
Песчаник — ПВДФ	.54	.86	63
Серебристый металлик — ПВДФ	.57	.78	64
Сланцево-серый — ПВДФ	.43	.85	47
Бежевый Суррей — ПВДФ	. 40	.86	43
Терракота — ПВДФ	.35	.85	36
Терратон — ПВДФ	.33	.86	34
Техасский серебристый металлик — PVDF	.58	.78	66
Тюдор Коричневый — ПВДФ	.29	.86	29

Значения коэффициента солнечного отражения, теплового излучения и SRI для красок, модифицированных силиконовым полиэфиром (SMP)
ЦВЕТ	ОТРАЖЕНИЕ	ИЗЛУЧАЮЩАЯ СПОСОБНОСТЬ	НИИ
Аламо Белый	. 64	.86	77
Античный коричневый	.28	.86	27
Пепельно-серый	.46	.86	52
Красная осень	.35	.86	37
Брендивайн	.33	.87	35
Ярко-белый	. 66	.87	80
Древесный уголь	.37	.86	39
Глина	.42	.86	46
Вечнозеленый	.29	.86	29
Слоновая кость — Подложка Galvalume	.69	.87	84
Светлый камень	. 56	.86	65
Мансард Браун	.31	.86	31
Черный матовый	.31	.86	31
Патрицианская бронза	.30	.87	31
Оловянно-серый	.46	.86	52
Римский синий	. 32	.86	33
Бежевый Суррей	.46	.87	52
Терратоне	.31	.86	31
Древесно-коричневый	.47	.86	53
Тюдор Браун	.33	.86	34

MET-TILE COLOR	ОТРАЖЕНИЕ	ИЗЛУЧАТЕЛЬНАЯ СПОСОБНОСТЬ	НИИ
Красный Браво	. 46	.86	52
Котильон Белый	.67	.86	81
Синий коралл	.27	.87	27
Галерея Синий	.30	.85	30
Зеленый луг	.28	.85	27
Миссионерская глина	. 36	.87	39
Красный Марокко	.27	.86	26
Ранчвуд Браун	.29	.83	27
Шиферно-серый	.26	.85	24
Красная испанская плитка	.35	.86	37

ПЛИТКА МИЛАН ЦВЕТ	ОТРАЖЕНИЕ	ИЗЛУЧАЮЩАЯ СПОСОБНОСТЬ	НИИ
Красный Adobe	. 32	.87	33
Синий сланец	.32	.89	34
Кедровый коктейль	.31	.87	32
Классический кедр	.26	.87	28
Черное дерево	.27	.84	25
Серый сланец	. 32	.89	34
Зеленый сланец	.32	.89	34
Зеленый цвет	.25	.87	24
Усадьба Браун	.25	.83	23
Серый трапецеидальный камень	.32	.87	33
Лен	.51	.88	59
Особняк Серый	. 25	.87	24
Новый Пенни	.41	.86	45
Красный сланец	.32	.89	34
Кедровый коктейль с приправами	.27	.88	27

Что такое крутая металлическая кровля? Коэффициент отражения, коэффициент излучения, SRI и экономия средств

* ПРИМЕЧАНИЕ РЕДАКТОРА. С 1 июня 2022 г. все кровельные материалы, получившие обозначение ENERGY STAR ® , больше не будут распознаваться под этим знаком. Маркировка ENERGY STAR по-прежнему будет существовать для других потребительских товаров, но не для кровельных материалов. Щелкните здесь, чтобы прочитать полную статью о прекращении действия программы сертифицированных крыш ENERGY STAR.

Эта статья была первоначально опубликована в мае 2019 г.. Несмотря на то, что программа кровли ENERGY STAR сегодня больше не признается, следующая информация по-прежнему актуальна и полезна при измерении холодной металлической кровли.

Поскольку за последние 15-20 лет акцент на сохранении и устойчивом развитии резко возрос, спрос на крутые металлические кровельные изделия вырос.

Вы можете задать себе несколько вопросов, таких как:

• Что такое крутая металлическая кровля?
• Что используется для измерения «холодности» кровельной или стеновой панели?
• Как это помогает снизить потребление энергии?

Все эти вопросы заслуживают подробного объяснения.

Здесь, в Sheffield Metals, основная часть наших металлических рулонов и листов состоит из нашей энергоэффективной металлической кровельной металлической марки COOLR®, которая представляет собой металлическую кровельную и стеновую продукцию, разработанную в соответствии со стандартами энергоэффективности (например, LEED, Cool Roof Rating Council, ENERGY STAR * и т. д.).

Другими словами, мы знаем, насколько важно иметь устойчивые кровельные материалы для архитекторов, подрядчиков для установки и выгоды для владельцев недвижимости. Давайте подробнее обсудим прохладную кровлю и углубимся в то, как измеряются ее тепловые тенденции.

Холодная металлическая кровля определяется как окрашенные или покрытые металлические изделия, которые отражают солнечную энергию для рассеивания тепла. По данным Green Building Alliance, прохладные крыши помогают уменьшить передачу тепла в здание, что может привести к общей экономии энергии на охлаждение от 7% до 15%.

На самом деле холодная металлическая кровля не имеет ничего общего с самой металлической подложкой — она зависит исключительно от краски или системы покрытия, которая наносится на подложку в процессе производства. Крутая формула PVDF краски/смолы (разработанная Sherwin-Williams или другим поставщиком краски) содержит инновационные пигменты, отражающие солнечные лучи, что является ключевым отличием.

Преимущества прохладной металлической кровли

Холодная металлическая кровля имеет множество преимуществ, помимо экономии затрат на электроэнергию. Его обычно указывают, потому что он помогает уменьшить эффект городского острова тепла, который определяется как:

«Застроенные районы, в которых жарче, чем в близлежащих сельских районах. Острова тепла могут влиять на сообщества, увеличивая пиковое потребление энергии в летнее время, затраты на кондиционирование воздуха, загрязнение воздуха / выбросы парниковых газов, болезни и смертность, связанные с жарой, и качество воды».

Многие городские районы имеют здания и инфраструктуру из бетона, поэтому города иногда называют «бетонными джунглями». Проблема с бетоном заключается в том, что он поглощает тепло и сохраняет это тепло в течение более продолжительных периодов времени и, следовательно, поддерживает более теплое окружение, чем места без такого количества бетона.

Помимо эффекта теплового острова, прохладная кровля может помочь снизить потребность в электроэнергии, что снижает вероятность перебоев в подаче электроэнергии и отключений электричества. Стремление к строительным материалам, которые снижают потребление энергии, включая прохладную кровлю, стало приоритетом в ответ на отключение электроэнергии на северо-востоке США в 2003 году.

В сочетании с более низким потреблением энергии прохладная кровля может помочь сократить «выбросы электростанций, включая двуокись углерода, двуокись серы, оксиды азота и ртуть, за счет сокращения использования энергии охлаждения в зданиях», по данным Министерства энергетики США.

При проектировании объекта с более экологичной прохладной металлической крышей или стеновой системой возникает несколько условий измерения, в том числе:

• Коэффициент солнечного отражения
• Излучательная способность (также называемая коэффициентом теплового излучения)
• Индекс солнечного отражения (SRI)

В начале-середине 2000-х гг. Вот как три термина, перечисленные выше, стали известны, поскольку эти измерения определяют, как классная кровля определяется.

Давайте углубимся в значение каждого из них.

Солнечная отражательная способность: определение и применение

Солнечная отражательная способность — это способность материала отражать солнечную энергию от своей поверхности обратно в атмосферу. Солнечная отражательная способность измеряется в десятичных дробях по шкале от 0 до 1, где 0 будет считаться самым настоящим черным, а 1 будет считаться самым настоящим белым.

Применительно к проектированию металлической кровли измерение коэффициента отражения солнечного излучения делится на две категории: кровли с пологим уклоном и кровли с крутым уклоном.

ENERGY STAR® * Программные требования для кровельных материалов:

Излучательная способность (теплоизлучение): определение и применение возвращается к нормальной температуре.

Существуют различные уровни коэффициента излучения, указанные в отрасли как минимальные для прохладной металлической кровли, и они могут варьироваться от 0,70 до 0,85. В Sheffield Metals мы соблюдаем требования ENERGY STAR к коэффициенту излучения * для крыш как с пологим, так и с крутым уклоном, который больше или равен 0,75.

Индекс солнечного отражения (SRI) Определение и применение

Индекс солнечного отражения — это мера способности поверхности отражать солнечную энергию (коэффициент солнечного отражения) и излучать тепло (коэффициент излучения). SRI измеряется по шкале от 0 до 100. Значение SRI ближе к 0 указывает на более темную или черную поверхность, а значение ближе к 100 указывает на более яркую или белую поверхность.

SRI немного сложнее определить, потому что он измеряется с помощью сложной формулы, которая включает в себя больше, чем просто значения коэффициента отражения и излучения солнца:

может ввести значения коэффициента солнечного отражения и коэффициента излучения, и он рассчитает их для вас.

Один из наиболее важных показателей устойчивости зданий называется LEED, Лидерство в энергетическом и экологическом проектировании. LEED — это система рейтинга зданий, доступная практически для всех строительных и жилых проектов, которая обеспечивает основу для предприятий, подрядчиков и владельцев собственности, которой следует следовать, чтобы быть признанными устойчивыми. Значения SRI используются для определения того, соответствует ли строительный материал требованиям LEED.

Минимальный SRI для холодных кровельных материалов в LEED v4:

	Исходное значение SRI	Значение SRI 90 3 года 0
Кровля с малым уклоном (2:12 и ниже)	больше, чем или равен 82	больше, чем или равна 64
Кружный наклон (выше 2:12)	больше, чем или равен 39	. 0884 Больше или равно 32

В настоящее время холодная кровля имеет такую ​​же (если не одинаковую) цену, что и непрохладная металлическая кровля. В дополнение к универсальности, прочности и долговечности металла в качестве кровельных и стеновых систем, это незначительное несоответствие в цене означает, что холодная кровля становится все более востребованной и чаще устанавливается в архитектурных проектах.

Что касается экономии затрат на электроэнергию, то лучший способ проиллюстрировать, как холодная металлическая крыша может принести пользу владельцу собственности и, соответственно, большую пользу, — это объяснить, как уровень отражения солнечного света может снизить затраты на энергию.

По данным Национальной лаборатории Лоуренса в Беркли:

• На каждый 1% увеличения коэффициента отражения крыши температура поверхности металлической крыши уменьшается на 1 градус по Фаренгейту.
• На каждые 10% увеличения отражающей способности крыши затраты на отопление/охлаждение снижаются на 2 цента на квадратный фут в год.

Имейте в виду, что эти цифры будут варьироваться в зависимости от местоположения и стоимости коммунальных услуг, но по-прежнему дают хорошее представление о том, как крутая металлическая кровля с высоким коэффициентом солнечного отражения может помочь потребителю сэкономить на счетах за электроэнергию. Для более подробных расчетов экономии на кровле ознакомьтесь с комплексным калькулятором экономии на кровле Окриджской национальной лаборатории.

Цвета и отделка металлического листа/рулона

Поскольку металлический лист и рулон классифицируются производителем как холодная кровля, вы можете ожидать, что они будут энергосберегающими. характеристики. При этом некоторые цвета и отделки могут увеличивать или уменьшать эффективность.

• Цвета: Цвета краски SMI Solar White и Medium Bronze представляют собой крутые металлические рулоны/листы (COOLR®), но имеют очень разные значения SRI. Solar White имеет SRI 82, а Medium Bronze имеет SRI 31. По сути, Solar White будет заметно холоднее на ощупь и обеспечит большую экономию энергии для конечного пользователя. Тем не менее, Medium Bronze по-прежнему будет предлагать экономию по сравнению с нехолодной кровлей, но только в меньшем масштабе.
• Отделка:  Конкретный тип отделки также влияет на измерения SRI прохладной кровли. Например, высокоглянцевая отделка, как правило, имеет более высокую солнечную отражательную способность и SRI, чем слабоглянцевая или матовая отделка.

Различные условия окружающей среды

Жара, холод, сухая, дождливая или иная погода: холодная металлическая кровля полезна в любых условиях. Однако в некоторых местах экономия будет более значительной, чем в других. В частности, холодная кровля будет наиболее эффективна для экономии затрат на электроэнергию в более жарком климате, поскольку в этих условиях металлические панели будут отражать и излучать больше тепла.

Уклон/скат кровли

Как мы упоминали выше, уклон кровли играет важную роль в соблюдении требований. Крыши с небольшим уклоном обращены к солнцу в течение более продолжительного периода времени, чем крыши с крутым уклоном, потому что они более плоские, поэтому значения коэффициента отражения и SRI должны быть выше, чтобы выдерживать более продолжительное воздействие солнечного тепла.

Холодная металлическая кровля продолжает завоевывать популярность как более устойчивый и экономичный строительный материал для использования на коммерческих, архитектурных, жилых, сельскохозяйственных и государственных объектах.

Лучше всего прохладная кровля:

• Обладает высокими значениями коэффициента отражения, излучения и SRI
• Помогает владельцу дома сэкономить на коммунальных услугах
• Полезно для снижения эффекта городского теплового острова и общего энергопотребления
• Легкодоступный, экономичный и простой в спецификации

После более чем 20-летнего опыта производства металлических листов и рулонов для металлических крыш и стен компания Sheffield Metals осознает важность обеспечения архитекторов, дизайнеров и не только экологически безопасным холодным металлом.
