Применение профилированной мембраны в монтаже отмостки

В техническом определении, отмостка это место сопряжения фундаментного основания с придомовой территорией. Конструкция предназначена для отвода от цоколя и фундамента избыточной влаги и защиты от подтопления. Правильная отмостка вокруг дома также может служить элементом декоративного оформления.

В классическом решении конструкция представляет собой монолитное бетонное покрытие шириной от 90 см, при необходимости дополненное водосборником или дренажной системой. Основные недостатки бетонной отмостки — это трудоёмкий и затратный монтаж, умеренная влаго- и морозостойкость, усадочное трещинообразование.

Гарантийный срок службы качественного материала – 60 лет. В принципе не всякая бетонная отмостка столько выдержит

Появление на рынке новых гидроизоляционных материалов, инициировало разработку технологий, которые базируются на уникальных свойствах профилированной мембраны для отмостки.

Предлагаем вариант прифундаментной отмостки с применением комбинированной профилированной мембраны Плантер Гео. Двухкомпонентный материал из полимерного основания и термоскреплённого геотекстиля характеризуется прочностью, стойкостью к разрушающим воздействиям и полувековым эксплуатационным ресурсом.

Последовательность монтажных работ

Перечень стартовых операций включает в себя рытьё траншеи по всей окружности дома, глубиной 300 мм и шириной на 350 мм больше выхода карнизного кровельного свеса.

• Уплотнённой песчаной отсыпке высотой 60-100 мм задаётся уклон в направлении от цоколя в пределах 3-4 градуса.

• На основании монтируется панельный пенополистирольный утеплитель, в лучшем варианте это прочный и влагостойкий экструдированный пенополистирол Технониколь моделей Carbon Eco или Carbon Prof. Толщина теплоизоляции определяется погодно-климатическими условиями региона проживания, соответственно может варьироваться в диапазоне от 30 до 100 мм.

При необходимости необходимо оставить место для монтажа дренажного водоотвода.

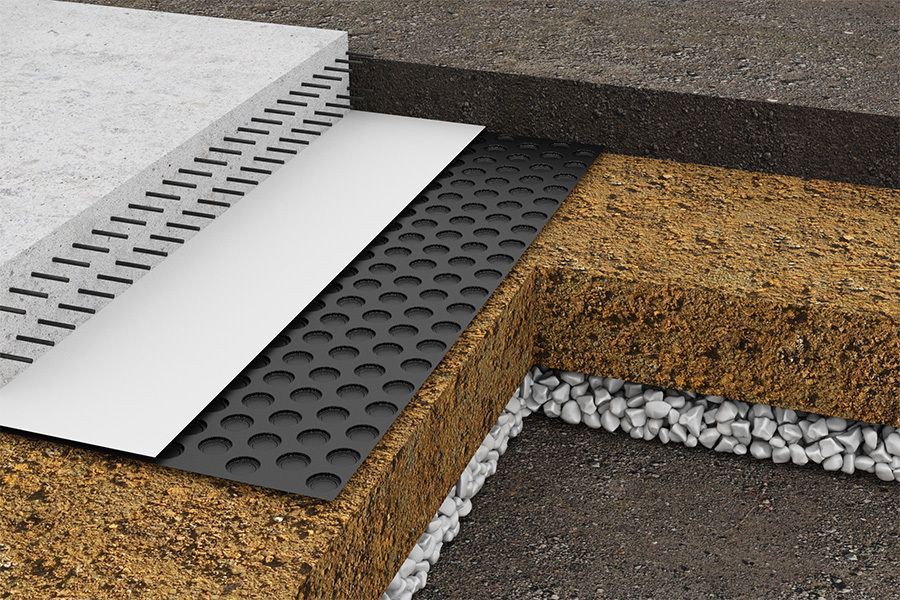

Дренажная мембрана для отмостки укладывается на поверхность панельной теплоизоляции по заданной ширине, причём один край полотна заводится на вертикаль фундамента на 500 мм, после чего фиксируется в таком положении прижимными планками. Монтажные стыки и сопряжения фиксируются клеевой мастикой или клейким скотчем типа Nicoband.

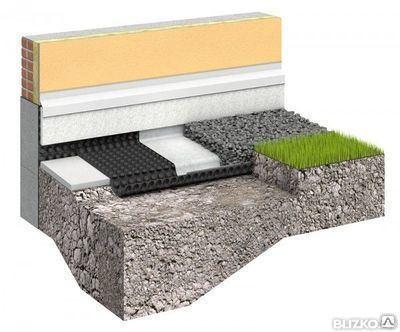

1. Гравий
2. Праймер битумный
3. Профилированная мембрана
4. PLANTER geo
5. Профилированная мембрана
6. PLANTER standard
7. Гидроизоляция
8. Фундамент

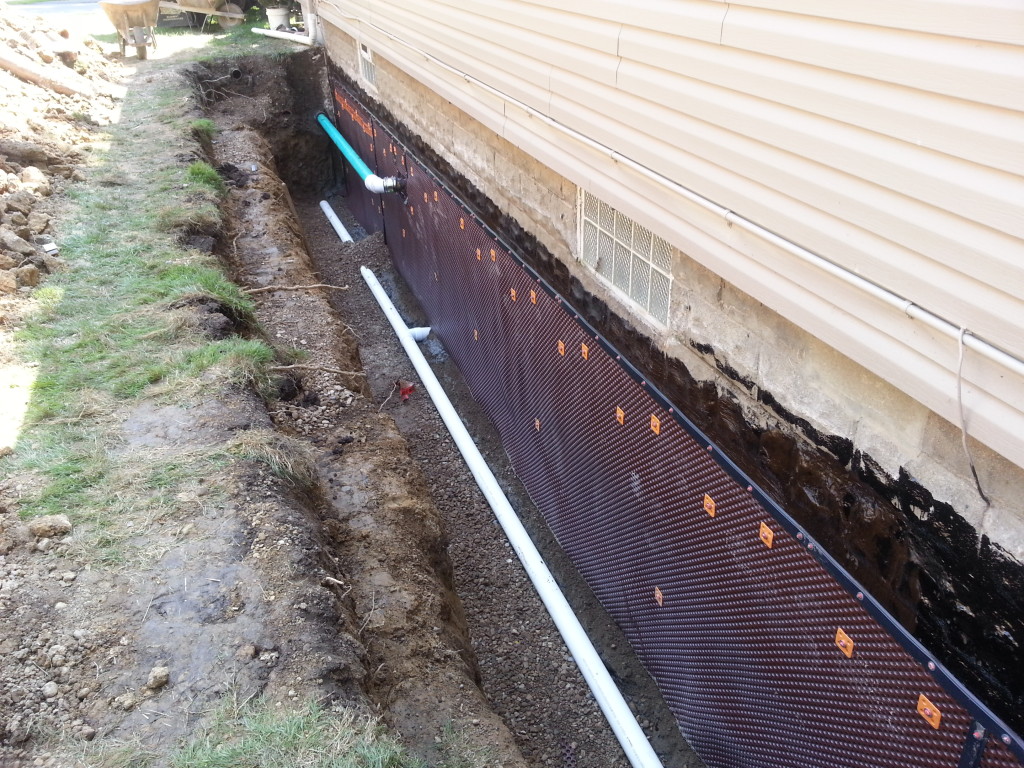

Обёрнутая в геотекстильное полотно Planter Geo дренажная труба укладывается с уклоном в 2 градуса в выемку между отмосткой и прилегающей придомовой территорией.

Технология обустройства отмостки не исключает укладку панельной теплоизоляции поверх уже смонтированной мембранной гидроизоляции. В качестве защитно-декоративного покрытия рекомендован любой достаточно прочный и атмосферостойкий материал, тротуарная или напольная керамика, травяной газон.

Для внешней декоративной отделки фундаментного основания пригодна керамогранитная плиточная облицовка, сайдинг или влагостойкое штукатурное покрытие. В перечне преимуществ новой технологии:

• отсутствие трудоёмких бетонно-растворных работ;

• отсутствие затратных по стоимости технологических простоев;

• эффективность водоотведения влаги от фундамента и соответственно, продление межремонтного ресурса строительных конструкций;

• доступность других вариантов и технических решений финишного благоустройства ландшафтного окружения.

Устройство отмостки с применением профилированной мембраны Planter GEO

№	Фото процесса	Описание процесса
1.		Сформируйте отсыпку строительным песком (переменной толщины) с уклоном от стен дома
2.		Уложите поверх сформированной отсыпки из песка плиты утеплителя экструзионного пенополистирола XPS ТЕХНОПЛЕКС, это предотвратит промерзание грунта у стен фундамента

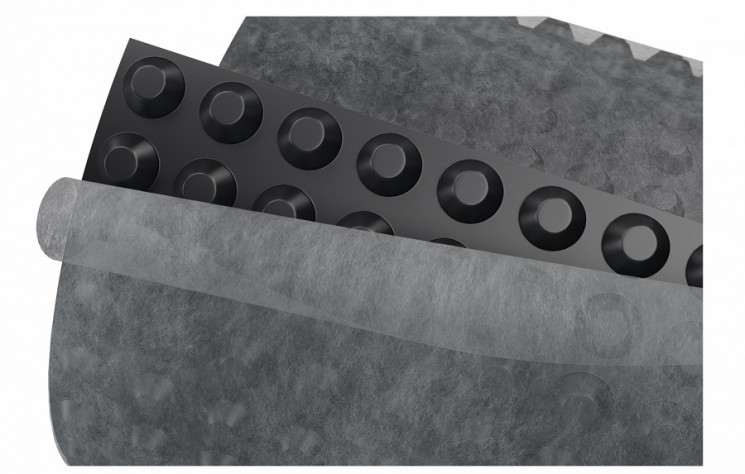

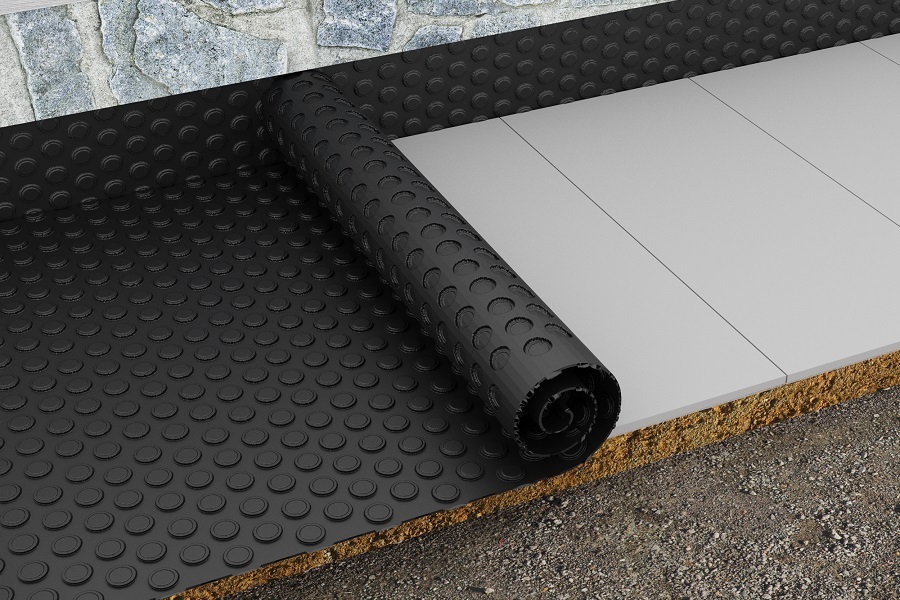

3.		Поверх плит утеплителя укладывайте мембрану PLANTER geo геотекстилем вверх. Укладывайте рулон (вдоль отсыпки) с «заходом» на стену (15 см) и подгибом ниже утеплителя на (15 см)
4.		Чтобы «состыковать» рулоны, формируйте нахлест 4 шипа. Для этого отделите геотекстиль и вставьте шип в ячейки
5.		Швы между мембранами PLANTER проклейте лентой PLANTERBAND DUO. Зафиксируйте заход на стену с помощью PLANTER fixing с шагом крепления 250 мм. В случае, если в месте крепления профилированной мембраны    выполнена гидроизоляция, то крепление следует выполнять при помощи PLANTER krep или и  двусторонних клейких лент на битумно-полимерной либо бутилкаучуковой основе
6.		Скрепите геотекстиль для формирования целостности фильтрующего слоя. Применяйте двух- или одностороннюю клейкую ленту. Если клейкая лента односторонняя, ширина должна быть не менее 50 мм
7.		Сформируйте отсыпку из гравия или растительного субстрата поверх уложенной мембраны. Эстетический вид придаст установка краевой рейки

Простая технология позволяет владельцам частных домов освоить весь объём подготовительных и монтажных работ по созданию отмостки своими силами, без привлечения наёмных специалистов.

Нужен ли геотекстиль под фундамент и для отмостки: подробный разбор!

Схемы применения геотекстиля

Также стоит почитать:

• Геотекстиль: пропускает воду или нет?
• Профилированные полимерные мембраны — новые возможности гидроизоляции
• Раскрываем секреты дренажных мембран

Отмостка с применением профилированной мембраны

Как сделать гидроизоляцию фундамента своими руками мы уже рассматривали ранее, а сегодня поговорим об устройстве отмостки вокруг дома. Отмосткой называется архитектурный элемент сопряжения фундамента с прилегающей придомовой территорией. Конструкция предназначена для отвода от фундамента дома атмосферной влаги, эффективной защиты основания от подтопления и вымывания прифундаментного грунта.

В классическом варианте отмостка представляет собой, расположенное по периметру строения монолитное бетонное покрытие. В перечне недостатков такой конструкции высокая трудоёмкость и стоимость бетонно-растворных работ, умеренная стойкость к разрушающему воздействию воды и температурных перепадов, склонность конструкции к просадке и образованию трещин.

Более современные технологии предлагают альтернативный, более простой и надёжный вариант отмостки на основе полимерной профилированной мембраны. Практика показывает, что такие изделия по прочности, эффективности и долговечности по многим параметрам превосходят традиционные конструкции.

В отмосточных работах положительно зарекомендовала себя профилированная мембрана для отмостки Плантер Гео. Дополненный термоскреплённым геотестильным компонентом материал демонстрирует высокую прочность и стойкость к разрушающим внешним факторам, а также стабильность эксплуатационных характеристик на протяжении более чем полувекового срока службы.

Основные этапы монтажных работ:

• Под закладку отмостки по периметру дома производится выемка грунта на глубину 30 см. Ширина траншеи должна быть больше выхода кровельного свеса не менее чем на 350 мм.
•  Основанием для укладки мембраны служит уплотнённая песчаная или гравийная отсыпка высотой от 60 до 100 мм, поверхность которой формируется с уклоном от фундамента на 3%.
• В качестве отмосточного утеплителя специалистами рекомендована панельная пенополистирольная изоляция серии ТЕХНОНИКОЛЬ Carbon Prof или ТЕХНОНИКОЛЬ Carbon Eco. Толщина панелей подбирается с учётом конструкции и архитектурных особенностей здания, а также погодно-климатических условий местности. Панели укладываются с таким расчётом, чтобы осталось место для монтажа водоотводной трубы.
• Укладка мембраны выполняется с нахлёстом на фундамент, высота которого составляет не менее 50 см. Мембранная облицовка фиксируется прижимными рейками, монтажные швы можно герметизировать строительным скотчем типа Nicoband.

Оснащённая дренажной мембраной для отмостки Planter Geo водоотводная труба монтируется в подготовленной мини-траншее, между утеплителем и грунтовым бортиком с уклоном в 2 градуса в направлении дренажного колодца или ливневой канализации. В таком варианте — теплоизоляция цоколя выполняется после укладки профилированной мембраны.

Декоративное оформление отмостки диктуется особенностями придомового ландшафтного дизайна. Отделочным декором может служить атмосферостойкая облицовочная керамика или экологический травяной газон. В качестве декоративно-защитного покрытия цоколя чаще всего используется сайдинговая, керамогранитная или влагонепроницаемая штукатурная облицовка.

Применение в обустройстве отмостки мембранной профилированной гидроизоляции выявляет ряд существенных преимуществ. В первую очередь:

• отсутствие материально затратных и трудоёмких бетонно-растворных работ;
• производительный отвод воды от цоколя в условиях продолжительных атмосферных осадков;
• изготовленный из перфорированных пластиковых труб дренаж вокруг отмостки, сохраняет производительность водосброса на срок 15 и более лет;
• широкий выбор сопутствующих технологических и дизайнерских решений;
• отсутствие в конструкции отмостки усадочных деформаций и трещин.

Правильная отмостка вокруг дома положительно сказывается на его эстетическом восприятии и продолжительности его межремонтного ресурса.

Создание отмостки вокруг дома с мембраной: видео

Наглядное описание процесса обустройства отмостки с применением профилированной мембраны

Номер п/п	Фото	Описание процесса
1.		Сформируйте отсыпку строительным песком (переменной толщины) с уклоном от стен дома
2.		Уложите поверх сформированной отсыпки из песка плиты утеплителя экструзионного пенополистирола XPS ТЕХНОПЛЕКС, это предотвратит промерзание грунта у стен фундамента
3.		Поверх плит утеплителя укладывайте мембрану PLANTER geo геотекстилем вверх. Укладывайте рулон (вдоль отсыпки) с «заходом» на стену (15 см) и подгибом ниже утеплителя на (15 см)
4.		Чтобы «состыковать» рулоны, формируйте нахлест 4 шипа. Для этого отделите геотекстиль и вставьте шип в ячейки
5.		Швы между мембранами PLANTER проклейте лентой PLANTERBAND DUO. Зафиксируйте заход на стену с помощью PLANTER fixing с шагом крепления 250 мм. В случае, если в месте крепления профилированной мембраны    выполнена гидроизоляция, то крепление следует выполнять при помощи PLANTER krep или и  двусторонних клейких лент на битумно-полимерной либо бутилкаучуковой основе
6.		Скрепите геотекстиль для формирования целостности фильтрующего слоя. Применяйте двух- или одностороннюю клейкую ленту. Если клейкая лента односторонняя, ширина должна быть не менее 50 мм
7.		Сформируйте отсыпку из гравия или растительного субстрата поверх уложенной мембраны. Эстетический вид придаст установка краевой рейки

Гидроизоляционная мембрана для слепых зон Underseal | Polyguard Architectual

Мембрана Underseal® Blindside™

Мембрана Underseal® Blindside™ представляет собой прочную листовую гидроизоляционную мембрану толщиной 73 мил, предварительно залитую бетоном, с толстой перекрестно-ламинированной подложкой из полиэтилена высокой плотности (ПЭВП), ламинированной до толстый слой фирменного гидроизоляционного клеевого состава, встроенный в нетканое геотекстильное полотно.

Мембрана Underseal® Blindside™ используется в качестве гидроизоляционной мембраны, когда требуется вертикальная гидроизоляция с положительной стороны, но доступ к положительной стороне невозможен из-за системы удерживания грунта. Как только бетон заливается на мембрану Blindside™, бетон затвердевает и образуется механическая связь, которая прикрепляет бетон к мембране. Кроме того, после укладки бетона будет иметь место холодная текучесть гидроизоляционного состава, и к механическому соединению, создаваемому волокнами, будет добавлена ​​адгезионная связь. Как при механическом, так и при клеевом соединении бетон будет плотно герметизирован и соединен с мембраной, создавая превосходную защиту от проникновения влаги. Underseal® Blindside™ толщиной 73 мил также может использоваться в определенных горизонтальных приложениях. Свяжитесь с Polyguard для получения дополнительной информации.

ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА

• Превосходная стойкость к проколам более 217 фунтов, что обеспечивает высокую устойчивость к небрежному обращению с бетонной конструкцией
• Дождь, циклы заморозки/оттаивания и влажный/сухой цикл не влияют на установленную систему
• Гибкий материал, адаптирующийся к неровностям строительной площадки
• Полностью прилегающие водонепроницаемые накладки для простоты установки

Фотогалерея

Ресурсы о продукции

Стандартные детали (PDF)

Проникновение

Repairs / Patches

Retention System

Швы / круги

Terminations

Transitions

Стандартные детали (DWG)

Чтобы получить подробную информацию DWG, необходимо:
щелкнуть правой кнопкой 01182022 Download PGArch Detail BS5 Blindside Soil Nail Stip Plate Состояние 01182022 Download PGArch Detail 1 BS11 Blindside Nail Back0046 Download PGArch Detail BS15 Blindside Polycover Over The Tie Back Soil Nail Assembly 01182022 Download

Repairs / Patches

Retention System

Швовы / круги

Файл	Действие
Pargh Detail BS2 Blacdside View 4 -дюймовый Selvagelap Sew & Fasteners 01182022 9 9 900 2 9 900 -й. 0046	Download
PGArch Detail BS6 Blindside Front View Side Reinforced Seam 01182022	Download
PGArch Detail BS7 Blindside End Lap 01182022	Download

Terminations

Transitions

Представление продуктов

Чтобы получить пакет документов для конкретной работы, свяжитесь с Polyguard для запросов на представление продуктов. Нажмите здесь, чтобы найти  полевой представитель .

Сопутствующие товары

(где применимо)

606 Лента	Высокопрочная двухсторонняя лента на основе прорезиненного битума.
Жидкий клей 650 LT	Используется для грунтовки всех конструкционных бетонных, кирпичных или деревянных поверхностей перед установкой мембраны.
Калифорнийский герметик	Используется для герметизации всех пористых участков поверхности геотекстиля Underseal® и улучшения адгезии герметиков Polyguard.
Детальный герметик PW™	Высокоэффективный герметик без растворителей, не содержащий летучих органических соединений/HAPS.
Детальная лента	Используйте в качестве декоративных полос на углах, проходах, стыках, а также для заделки поврежденных участков мембраны.
ЛМ-95	Двухкомпонентная уретановая гидроизоляционная мембрана быстрого отверждения.
Полиэтиленовая крышка	Предварительно сформированная задняя крышка куполообразной формы, изготовленная из сверхпрочного ударопрочного АБС-пластика.
Polyflow® 15 / 15P	Трап из листовой стали для вертикального применения с прочностью на сжатие 15 000 фунтов на квадратный фут.
Totalflow™	Периметральный трап большой емкости из листового формованного профиля.
Тканевая лента Underseal®	Используйте вокруг проходов труб и на торцах для заделки поврежденных участков мембраны.
Внутренний угловой чехол Underseal®	Для нанесения на внутренний угол для укрепления и герметизации углов мембраны Underseal® Underslab.
Угловой чехол Underseal®	Используется во внешнем углу для усиления и герметизации угла.
Угловой ботинок Underseal® Pit Top	Предварительно отформованный угловой башмак, используемый для усиления и герметизации мембран Underseal® Underslab и Underseal® Blindside™.

Что такое глухая гидроизоляция? (И почему это важно)

В большинстве проектов гидроизоляция нижнего уровня применяется после заливки фундаментных стен (также известная как последующая гидроизоляция). Однако для некоторых проектов это невозможно — и здесь на помощь приходит гидроизоляция глухой стороны (или предварительно нанесенная). Гидроизоляция глухой стороны значительно сложнее, чем традиционная гидроизоляция нижнего уровня, наносимая после нанесения, но она не должна отодвигать сроки. . Если вам необходимо решить проблему с гидроизоляцией ниже уровня грунта и требуется предварительно нанести гидроизоляционный материал, то эта статья для вас. Мы объясняем простыми и понятными терминами, что такое гидроизоляция слепых зон и где она используется, как применяется гидроизоляция слепых зон, ее преимущества и как EPRO может вам помочь.

Что такое глухая гидроизоляция?

В отличие от подземной гидроизоляции после нанесения, дренажный слой и гидроизоляционная мембрана устанавливаются до возведения бетонных вертикальных стен. Проще говоря, фундаментные стены возводятся после того, как гидроизоляционные системы уже установлены, здание возводится снаружи внутрь.

Это означает, что гидроизоляция находится в идеальном месте, с внешней стороны стены фундамента или с положительной стороны, а это означает, что любые грунтовые воды или загрязняющие пары будут оказывать давление на гидроизоляционную мембрану, которая поддерживается дополнительной существенной прочностью бетонного фундамента. стена.

Одно примечание: гидроизоляция с отрицательной стороны наносится на внутренние стены, а не с положительной стороны. Гидроизоляция с отрицательной стороны чрезвычайно опасна, так как гидроизоляция будет последней линией защиты от проникновения воды.

Гидроизоляция глухих зон может оказаться непростой задачей, поскольку ее применение не всегда бывает простым и понятным, а это означает, что система не устанавливается на однородной и плоской поверхности; вместо этого он устанавливается поверх системы удерживания почвы, состоящей из лаг, шпунтовых свай и/или уплотненного естественного грунта. Это требуется в первую очередь в проектах, где границы собственности или близлежащие постройки ограничивают раскопки и доступ. Подумайте о зонах застройки с высокой плотностью, фундаментных стенах или туннелях с нулевой линией.

Глухая гидроизоляция обычно используется для зданий в густонаселенных районах и может использоваться в любом типе офисных, медицинских и многоквартирных зданий, которые наиболее распространены из-за их высокой плотности заселения или движения. Он также используется в туннелях для транспортных средств, таких как метро.

Как применяется гидроизоляция слепых зон?

Как уже говорилось, глухая гидроизоляция устанавливается перед фундаментом и стеной фундамента. Гидроизоляционная мембрана наносится на грунтовую опору (т. е. опору, шпунт, стену из цементного раствора, камни, соседнее здание), а затем на мембрану наносится бетон или торкретбетон. При нанесении бетона непосредственно на гидроизоляцию гидроизоляционная мембрана приклеивается к бетонному основанию.

Основной вывод здесь заключается в том, что применение гидроизоляции внутри и вокруг сложных опорных элементов грунта до укладки бетона создает большую сложность и требует наличия хорошей группы производственной поддержки, чтобы убедиться, что все сценарии учтены.

Каковы преимущества гидроизоляции слепых зон?

Гидроизоляция глухих стен — это способ, с помощью которого застройщики максимально используют землю, сохраняя при этом возможность гидроизоляции конструкции и защиты здания от сильного повреждения водой или проникновения пара.

Использование глухой гидроизоляции означает меньшие чрезмерные земляные работы (удаление грунта по всему периметру здания) и потенциально может получить выгоду от кредитов LEED в отношении сведения к минимуму нарушения участка.

По оценкам Агентства по охране окружающей среды США (EPA), в США насчитывается более 450 000 заброшенных месторождений, которые представляют собой районы, расположенные вблизи старых свалок, промышленных зон или других источников загрязнения. Взрыхление почвы на заброшенных полях может означать раскопки опасных химических участков, а максимальное увеличение площади здания снижает риск загрязнения в будущем за счет фактического удаления некоторых участков источника загрязнения на территории.

Как мне может помочь EPRO?

Существует много вариантов различных мембранных материалов, но они делятся на три основные категории: листовые мембраны, бентонитовые панели и композитные системы.
