Мелкозаглубленный ленточный: Мелкозаглубленный ленточный фундамент — расчёт и устройство

Советы строителей

Ленточный мелкозаглубленный фундамент – распространенный тип основания для малоэтажных строений на территории средней полосы России и Подмосковья. Сотрудники компании «СтройИндустрия» грамотно рассчитают параметры и профессионально построят бетонную ленту с мелким заглублением под деревянный дом, дачу, коттедж или баню.

Применимость и преимущества

Фундамент для дома из монолитной армированной ленты можно ставить на – нормальных и склонных к пучению почвах. Основные достоинства бетонных лент с мелким заглублением:

• Простые в изготовлении. Построить их намного проще, чем глубокозаглубленные аналоги – трудоемкость строительства ниже на 40-70%;
• Надежные. Бетонная лента с армированием не боится пучения грунта, возникающего при неравномерном промерзании и оттаивании;
• Долговечные. Срок жизни конструкции превышает 100 лет;
• Универсальные. Подходят для большинства домов;
• Относительно недорогие. Строительство обходится почти в 2 раза дешевле, чем возведение глубоко заглубленных оснований.

Выбор ленты небольшого заглубления сокращает расход бетона на 50-80%, что позволяет застройщику значительно сократить расходы на строительство.

Технология возведения

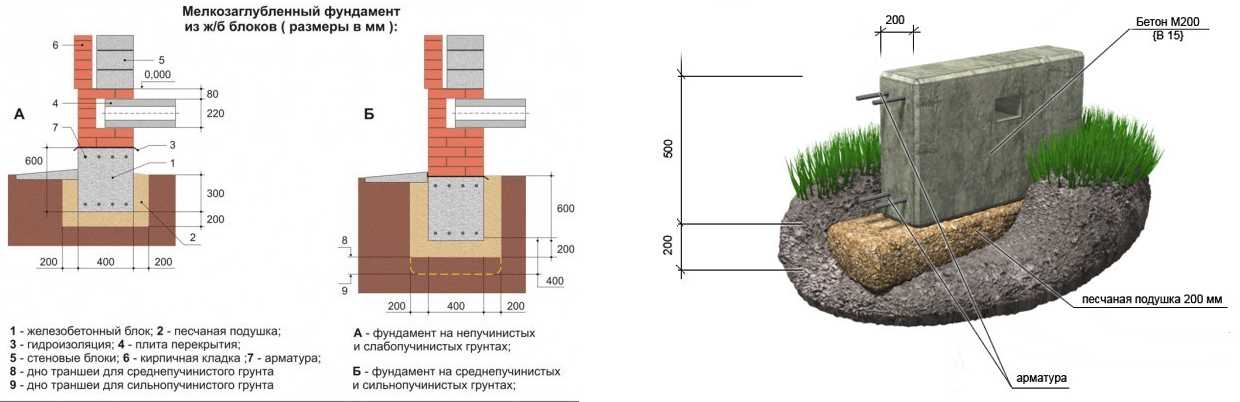

Мелкозаглубленный ленточный фундамент представляет собой бетонное основание дома, возвышающееся над уровнем земли не более 0,5 м, уходящее вглубь на 0,2–0,5 м. Его главной особенностью считается сравнительно небольшая высота и малое заглубление – значительно выше линии промерзания. Конструктивной особенностью мелкозаглубленных конструкций является обязательное наличие внутреннего армирования, которое должно быть грамотно просчитано инженерами. Объясняется это тем, что нагрузки от массы дома и отпорная реакция грунта создают в фундаменте изгиб, поэтому в отличие от полнозаглубленной ленты, которая может заливаться без армирования, мелкозаглубленное основание для обеспечения прочности армируется всегда.

Этапы монтажа

Строительство мелкозаглубленного ленточного фундамента под дом ведется в следующей последовательности:

1. Проектирование. Инженеры делают расчеты массы бетона, количества арматуры, стыков стержней, способов соединения, толщины уплотняющей засыпки;
2. Земельные работы. Выборка грунта в соответствии с указанными в проекте размерами на глубину до 0,5 м и шириной 0,3–0,5 м;
3. Засыпка песчаной подушки. Она является буферной зоной при пучении грунта, уменьшающей давление на строительную конструкцию. Толщина песчаной подушки составляет в среднем 0,2–0,3 м. В состав слоя входят любые непучинистые материалы: песок крупной или средней плотности, шлак, мелкий щебень;
4. Монтаж опалубки. На этом этапе важно соблюдение геометрической точности;
5. Армирование. Металлическая сетка укладывается внутрь ямы и является основной частью мелкозаглубленного фундамента. Состоит из продольных стержней и поперечных хомутов, установленных по определенным правилам, в рассчитанном проектировщиками порядке;
6. Проверка инженером соответствия геометрии проектной форме, правильности армирования с учетом действующих нормативов СНиП;
7. Заливка бетона. Допустимо использовать бетон марки не ниже М200. Нашей компанией применяется марка М300, дающая основанию повышенную прочность.

Иногда прилегающие к ленточному фундаменту участки земли утепляют полистиролом, обычным пенопластом или пеностеклом для уменьшения процессов промерзания. Строители «СтройИндустрии» неукоснительно соблюдают последовательность и технологические требования при проведении фундаментных работ, а инженеры тщательно контролируют процесс на всех этапах строительства дома.

Стоимость

Мелкозаглубленный ленточный фундамент стоит значительно дешевле традиционного с большим заглублением. В его стоимость входят расходы на покупку материалов – бетона, щебня, песка, арматуры, а также оплата труда рабочих. Компания «СтройИндустрия» использует для строительства фундамента качественные материалы: бетон марки М300 и металлическую арматуру диаметром не менее Ø 12 мм. Конкретная сумма расходов заказчика зависит от особенностей выбранного проекта и рельефа участка. Стандартный расчет цены фундамента ведется исходя из предположения, что участок, на котором будет строиться дом, ровный. Если уклон местности более 5%, то трудозатраты больше, поэтому стоимость работ выше.

Заказав проект и строительство дома на ленточном фундаменте в компании «СтройИндустрия», застройщики могут быть уверены в тщательном соблюдении технологий, строгом инженерном контроле. Основание здания не даст трещин, не деформируется на пучинистых почвах.

Другие статьи

Советы строителей

30 января 2023

Утеплённая шведская плита – плюсы и минусы

Советы строителей

13 декабря 2022

Стили каркасных домов: какой выбрать?

Советы строителей

20 сентября 2022

Лестница — важнейший элемент в вашем доме.

Советы строителей

18 августа 2022

Ненужные вещи в загородном доме. Хочется, но не используется.

Мелкозаглубленный ленточный фундамент: устройство и монтаж

Для загородного дома или бани все чаще выбирают мелкозаглубленный ленточный фундамент. Ведь это простая в установке конструкция, которая отличается экономичностью, прочностью и надежностью. Такая основа отлично подходит для строений с подвалом или цокольным этажом. Кроме того, монтаж такой конструкции не требует привлечения спецтехники и большого числа работников, что упрощает строительство и позволяет установить мелкозаглубленный ленточный фундамент своими руками.

Мелкозаглубленный ленточный фундамент широко используют при неоднородном грунте. Он оптимально подходит для разжиженной и глинистой, садовой и лесной почвы. Давайте рассмотрим подробнее устройство мелкозаглубленного ленточного фундамента и узнаем, чем он отличается от заглубленного типа.

Характеристика мелкозаглубленного ленточного фундамента

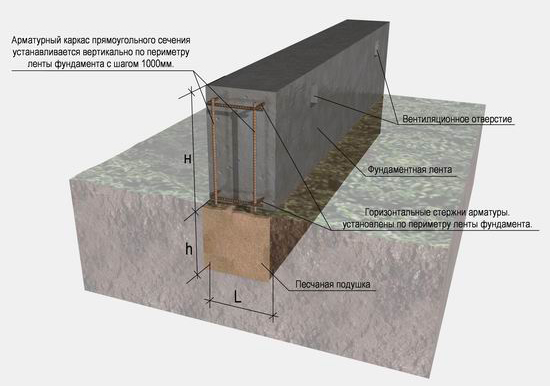

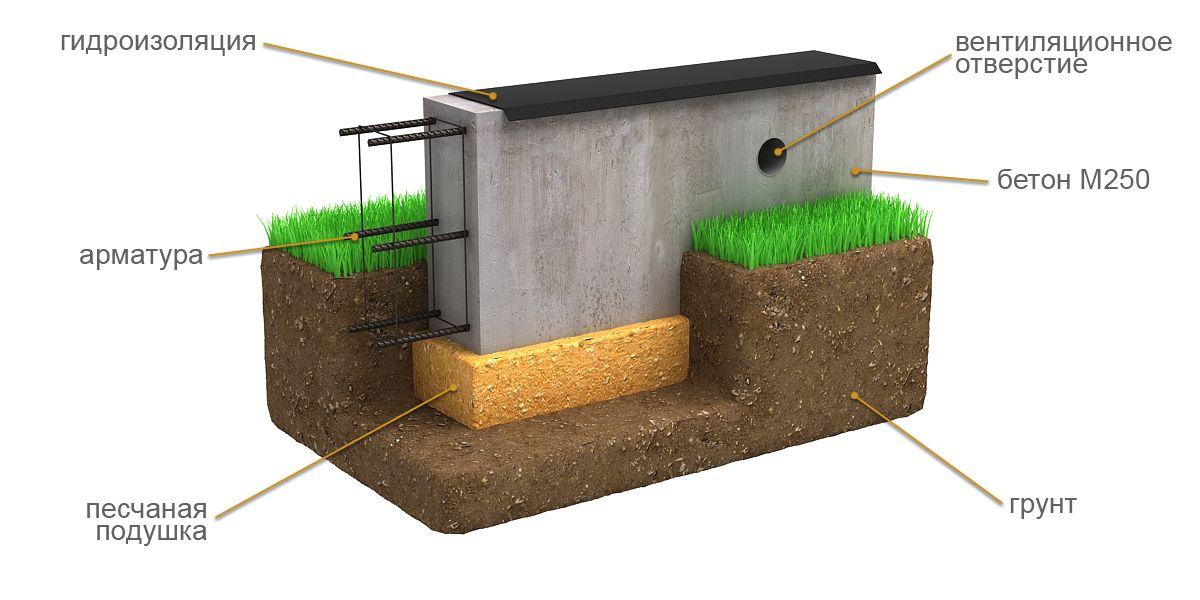

Мелкозаглубленный ленточный фундамент представляет ленту, которая идет по периметру дома и полностью принимает нагрузку строения. Это практичная и прочная основа с хорошим соотношением цены и качества, монтаж которой однако потребует много времени и сил. Но за счет простоты конструкции фундамент можно легко установить самостоятельно.

Такой тип фундамента подходит для загородного дома из дерева с подвалов или цокольным этажом, для бетонных и кирпичных малоэтажных коттеджей с несложной архитектурой и для строений с тяжелым перекрытием. Часто мелозаглубленный ленточный фундамент выбирают для небольшого загородного дома и бани, крупного гаража и хозяйственного блока, дачной бытовки и летней кухни. Много интересных загородных проектов вы найдете по ссылке http://marisrub.ru/proekts/all-proekts.

Мелкозаглубленный ленточный фундамент располагают выше уровня промерзания почвы на глубине около 1-1,5 метров. Это более эффективный, экономичный и простой вариант в отличие от заглубленной конструкции. Заглубленный фундамент используют для строительства дома с тяжелыми стенами и бетонными перекрытиями, с большим цокольным этажом или подземным гаражом.

Преимущества	Недостатки
Легкий монтаж не требует глубокого котлована применения спецтехники, фундамент можно сделать и установить самостоятельно	Нельзя строить на земле с высоким уровнем грунтовых вод без обустройства дренажной системы
Выдерживает высокие нагрузки, прочный и долговечный, оптимально подходит для каркасных и деревянных загородных домов и бань	Не подходит для высоких, многоэтажных и тяжелых домов
Возможность сделать подвал и утепленный цокольный этаж	Недостаточная прочность построек при пучинистом грунте
Широкий выбор материалов и технологий для устройства (бетонный, монолитный, блочный и др. тип)	Нельзя оставлять ненагруженным на зиму
Обойдется в 2-3 раза дешевле заглубленного типа или плитного фундамента	Стоит дороже свайного фундамента
Уменьшает глубину промерзания почвы, подходит для сыпучего и влажного грунта, глинистой и разжиженной земли	Нельзя устанавливать на промерзшем грунте, фундамент трескается и лопается

Виды мелкозаглубленного ленточного фундамента

• Монолитный фундамент с бетонной заливкой — самый доступный и оперативный способ установки. Такой тип изготавливают и заливают непосредственно на строительной площадки. Он отличается долговечностью, высокой прочностью и надежностью, поэтому легко прослужит 100-150 лет. Но чтобы сделать и установить монолитный фундамент, потребуется армирование и опалубка, соблюдение температурного режима и строгая последовательность технологии сборки;
• Сборный тип состоит из железобетонных блоков, которые изготавливают на заводе. Блоки закрепляют при помощи раствора и строительной проволоки. Такой фундамент отличается быстрой установкой, возможностью монтажа зимой и более дорогой стоимостью, чем монолитный. При этом прослужит он 50-75 лет, а при неправильной сборке блоки будут не плотно сопрягаться друг с другом, что приведет к протеканию и затоплению;
• Комбинированная конструкция предполагает сочетание различных видов конструкций. К таким типам относят столбчато-ленточный, ленточный на сваях, ленточный с монолитной подушкой и другие. Технология закладки такой основы отличается сложностью и применяется только, если существует угроза разрушения конструкции. Комбинированный фундамент используют на сложном рельефе со склонами и холмами, а также на подвижном и глубоко промерзающем грунте;
• Кирпичный вариант представляет стандартную кладку из кирпича, которая подходит для сухого грунта, но требует дополнительной защиты от влаги при помощи гидроизоляционных материалов. Он отличается быстрым и легким монтажом, однако срок службы составляет всего 30-50 лет;
• Бутовая основа выполняется из песчаника, известняка или другого крупного бутового камня. При обустройстве важно правильно подобрать камни по форме и размеру. Образовавшиеся промежутки между материалами заполняют цементным раствором. Это самая прочная и надежная конструкция, которая отличается трудоемкой и сложной технологией монтажа. Она требует много времени и большое количество строительных материалов.

Монтаж мелкозаглубленного фундамента

Перед установкой любого типа фундамента, важно сделать анализ грунта земельного участка и правильно рассчитать конструкцию. Учтите, что неправильный выбор типа фундамента и ошибки в расчетах повысят расходы на монтаж и уменьшат эксплуатационный срок конструкции. В результате подвал будет топить, а стены дома и вовсе могут перекоситься. Чтобы не допустить подобных проблем, обратитесь к профессионалам!

Затем земельный участок очищают от мусора выполняют разметку при помощи колышков и веревки. Для более точных результатов можно использовать лазерные нивелиры. При помощи отвеса отмечают углы и тщательно проверяют на ровность. Учтите, что делают разметку и внешних, и вертикальных стен на расстоянии 40 сантиметров друг от друга. По разметке роют котлован глубиной 50-70 сантиметров и разравнивают. Причем копать начинают с самой низкой точки земельного участка.

На дно котлована укладывают песчаную подушку с гравием высотой 15-20 сантиметров и тщательно трамбуют слой, а сверху кладут гидроизоляционную пленку или текстиль. После чего делают деревянную опалубку из досок, брусков, фанеры и других подручных материалов. Затем в опалубке прокладывают армированную решетку. Если фундамент выше 30 сантиметров, сетку укладывают в два слоя.

Армирование фундамента делают из стальной арматуры, которую скрепляют в виде квадратных или прямоугольных ячеек со сторонами 30-40 сантиметров. Скреплять арматуру можно только при помощи проволоки. Нельзя использовать сварочный аппарат, так как места сварки подвержены сильной коррозии!

После опалубки и армирования проводят коммуникационные системы и вентиляцию. Для обустройства используют пластиковые или асбоцементные трубы, которые привязывают к арматуре. Чтобы трубы не заполнились бетонным раствором во время заливки, насыпьте туда песок.

Монтаж сборного ленточного фундамента из блоков не требует установки опалубки в отличие от монолитного. Сразу делают армирование и выполняют заливку бетоном. Чтобы фундамент стоял долго и надежно, важно правильно выбрать или сделать бетонную смесь.

Заливка фундамента и выбор бетона

Бетон заливают в опалубку или котлован слоями 20-30 сантиметров. Делают это постепенно, но без длительных промежутков. Учтите, что состав каждого слоя должен быть одинаков! После заливки бетон трамбуют и разравнивают. Бетонную смесь можно купить в готовом виде либо сделать самостоятельно.

Чтобы приготовить бетонную смесь, смешивают цемент, песок и щебень в пропорции 1:3:5. Массу разбавляют водой в размере 60% от цемента. В мороз заливают теплую воду, а в жару — холодную. При минусовой температуре в раствор добавляют морозоустойчивые вещества в расчете 1,5% от массы цемента.

Если вы решили покупать смесь, правильно выбирайте марку. Для строительства загородного дома выбирают бетон не ниже М300 В22.5, для возведения бани, беседки или летней кухни — не ниже М200 В15.

Залитый бетон накрывают пленкой и оставляют сохнуть 20-30 дней, ведь именно в первые 28 дней фундамент набирает основную прочность. В жаркую погоду периодически поливайте бетонную поверхность водой. Только после полного застывания конструкции приступают к возведению стен и строительству дома.

Для повышения прочности и срока службы фундамента, конструкцию утепляют и защищают от негативного воздействия влаги. Кроме того, можно сделать отмостки по периметру дома. Они будут отводить воду во время осадков от стен, что предотвратит появление плесени и отсыревание постройки. Особенно важна такая защита для деревянных строений, ведь древесина наиболее подвержена влиянию окружающей среды.

Чтобы утеплить фундамент, используют полистирольные плиты, которые укладывают снаружи. Кроме того, конструкцию с внешней и внутренней стороны можно засыпать керамзитом толщиной минимум 0,5 метров.

Монтаж фундамента своими руками — трудоемкий процесс, который может содержать ошибки в расчетах и установке. Нарушение технологий строительства приводит к серьезным проблемам конструкции. Поэтому многие предпочитают обращаться к экспертам.

Мастера компании “МариСруб” проведут исследование грунта на земельном участке, рассчитают объемы расходных материалов и подберут качественную бетонную смесь, надежно и оперативно установят любой тип фундамента, выполнят монтаж коммуникационных систем в частном доме, бане и других строениях.
