Мелкозаглубленный ленточный фундамент со сваями: Ленточный фундамент на сваях — решение для сложных типов грунта

Ленточный фундамент на сваях — решение для сложных типов грунта

Данный вид фундамента используется в ситуациях, если грунт на строительной площадке чрезмерно насыщен водой, когда вода после осадков может несколько дней оставаться в верхних слоях почвы. Как видно из названия – свайно-ленточный фундамент сочетает в себе все преимущества свайного и ленточного для возводимого объекта. Причем, лента в этом случае играет распределительную роль – благодаря ему нагрузка равномерно распределяется по всей площади фундамента. В свою очередь сваи играют роль своеобразных якорей, благодаря которым происходит стабилизация плавающего в периоды смены поры года основания объекта (дома). Чем еще привлекателен данный тип? А тем, что его легко можно сделать своими руками, не полагаясь на помощь наемных строителей, которые к тому же слишком высоко ценят свой далеко не всегда качественный труд!

Возведение

Как мы уже говорили, ленточный фундамент со сваями возводят на нестойком грунте. Нередко ему отдают предпочтение при строительстве дома или ограждения на наклонной плоскости, участках со сложным ландшафтом. Причем, это касается лишь относительно легких построек, например, домов из бруса, каркасных сооружений и т.д.

Свайно-ленточный фундамент может быть мелкозаглубленным или незаглубленным вовсе. Первый вариант подходит для сооружений из древесных материалов в два и более этажа (при условии, что грунт непучинистый). Второй вариант можно использовать при возведении бани (вместо обычного фундамента для бани) или ограждения участка. Более того, в ситуациях с пучинистым грунтом ленту делают с отступом от нулевой отметки — он не опирается на грунт.

Этапы изготовления

1. На первом этапе делают разметку в соответствии с ранее проведенными расчетами его площади. О том, как рассчитать площадь подошвы фундамента мы говорили в одной из предыдущих статей.
2. Далее осуществляется рытье траншей на глубину 400 мм. При определении ширины траншеи руководствуются расчетными значениями площади подошвы.
3. На следующем этапе в средней части траншеи с шагом в 2000 мм бурят скважины для свай. Глубина скважин должна быть как минимум больше глубины промерзания грунта (ГПГ). В нашем случае глубина на 600 мм больше ГПГ. Этого вполне достаточно для того, чтобы сделать на дне скважины песочную подушку толщиной 300 мм – оставшееся место займет железобетон. Диаметр скважины должен быть равен одной трети ширины ленточного фундамента.
4. После того как отверстия под сваи будут готовы, можно приступать к изготовлению гидроизоляции. Для этого достаточно скрутить в трубку лист рубероида и затолкнуть его в скважину. При этом «трубка» должна быть такой длины, чтобы ее конец возвышался над дном траншеи на 300 мм. Это необходимо для того, чтобы при засыпке дна песком он не забил наши скважины под сваи.
5. Далее засыпаем дно траншеи слоем песка толщиной 300 мм, возводим опалубку.
6. Важным этапом является армирование. Причем, в этом случае необходимо армировать как ленту фундамента, так и позаботиться о наличии армирующего пояса для сваи. Эти два вида арматуры (используются стальные пруты диаметром 10-12 мм) необходимо дополнительно связать специальной проволокой для вязки арматуры.
7. Если все предыдущие этапы прошли без проволочек, можно приступать к заключительному действию – заливке фундамента. Сначала заливается скважина под сваи. Каждый 200 мм слой раствора трамбуется и уплотняется для уменьшения риска образования пустот в массиве бетона. Так происходит до тех пор, пока рассчитанная высота опалубки не будет заполнена бетоном.

Через три дня опалубку можно аккуратно снять, фундамент гидроизолировать листами рубероида и дождаться полноценного твердения бетона. Ленточный фундамент со сваями готов!

Понравилась статья? Поделиться с друзьями:

Ленточный фундамент на сваях — надежная основа для дома

Ленточные мелкозаглубленные фундаменты подходят для легких построек. Если же планируется возведение основательного дома на два или более этажей, то имеет смысл возвести ленточный фундамент на сваях. Это видоизмененный и доработанный вариант фундамента в виде железобетонной ленты. Такой фундамент может быть самым подходящим вариантом для СИП дома, если он строится на сложном и нестабильном грунте.

Свайно-ленточный фундамент – это железобетонная лента-ростверк, которая монтируется на сваи. При помощи свай фундамент становится устойчивым к подвижкам грунта, его морозному вспучиванию. Сваи устанавливаются ниже уровня промерзания почвы, а значит, строение будет устойчивым и не будет оседать и деформироваться. Бетонная лента может быть мелкозаглубленной или вовсе не заглубленной. Если грунт пучинистый, можно даже устроить ленту с отступом от линии земли.

Технология изготовления

• делается разметка для фундамента и выкапывается траншея для него глубиной около 40 см;
• в траншее на расстоянии не больше 2 метров друг от друга устанавливают сваи, они должны занимать не больше трети ширины траншеи, их желательно гидроизолировать при помощи рубероида;
• сваи могут быть и железобетонными, тогда для них бурятся скважины, затем устанавливается арматура и заливается бетон;
• на дне траншеи необходимо утрамбовать слой мелкозернистого песка толщиной до 30 см;
• устанавливается опалубка для бетонной ленты;
• внутри опалубки укладывается арматура, причем она должна образовывать армированный пояс для свай;
• заливается бетон с трамбовкой и уплотнением;
• через несколько дней опалубка снимается;
• окончательное застывание бетона происходит через 4 недели, после чего можно переходить к гидроизоляции фундамента.

Преимущества такого фундамента

Если стоит выбор, ленточный или свайно-винтовой фундамент устроить для возведения дома, стоит обратить внимание на следующие достоинства свайно-ленточного фундамента:

• благодаря ленточной части нагрузка на фундамент распределяется равномерно;
• сваи же в свою очередь фиксируют фундамент;
• ленточный фундамент на буронабивных сваях стоит относительно недорого, при этом одна свая выдерживает более 1500 кг;
• фундамент подходит для строительства на участках с активными грунтовыми водами;
• железобетонные ленты с «якорями» в виде свай противостоят вспучиванию земли зимой, что особенно актуально в нашей стране.

Благодаря несложному монтажу свайно-ленточный фундамент довольно популярен. Он подходит и для массивных построек, а для легких каркасников или домов из СИП панелей. Если сравнивать, что лучше – винтовые сваи или ленточный фундамент, то ответ будет зависеть от типа почвы. Ленточный фундамент используется на стабильном грунте, без наклона, не склонном к сильному промерзанию и воздействию грунтовых вод. А винтовые сваи можно использовать на любом грунте, кроме сильно каменистого — на склонах, в воде, в пучинистых грунтах, при этом устройство свайно-винтового фундамента может вестись даже зимой, а ленточный можно делать только в сухую погоду и при положительной температуре.

Если сравнивать, какой фундамент дешевле – ленточный или свайный, то преимущество будет у свайно-винтового.

Вопрос-ответ Ленточный мелкозаглубленный фундамент компания SIPwall (ЭКОПАН).

Для монтажа деревянно-каркасных домов по канадской технологии «SIPwall» (ЭКОПАН) используется также мелкозаглубленный ленточный буронабивной фундамент.
Перед началом монтажа фундамента производится вертикальная планировка местности путем определения перепада высот на участке застройки, что в совокупности с физико-механическими свойствами грунта определяет состав земляных работ: объем перемещаемого грунта, высоту ленты ростверка, глубину бурения опорных площадок, необходимость устройства ступенчатых фундаментов на склонах.
Вне зависимости от перепада высот на участке застройки удаляется верхний плодородный слой почвы и растительность, выкорчевываются деревья, убирается мусор.


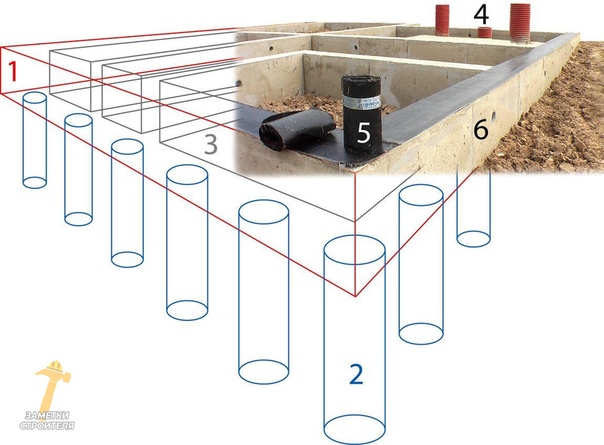

Рис. 1. Строение мелкозаглубленного ленточного буронабивного фундамента:
1 – лента ростверка; 2 – пример размещения опорных площадок;
3 – армирование опорных площадок; 4 – межфундаментное пространство;
5 – продухи; 6 – технологические окна

Мелкозаглубленный ленточный буронабивной фундамент (Рис.

Расстояние между осями свай (опорных площадок) составляет не более 2500 мм с их обязательным устройством под углами здания и в местах пересечения (переломов) лент ростверка. При устройстве фундаментов используются тяжелые бетонные смеси на прочном щебне (не менее М 200). При температуре воздуха ниже –8 оС бетонные работы не проводятся.

Гидро- и влагоизоляция фундамента и межфундаментного пространства (4) производится во всех случаях независимо от характера грунта путем отсыпки на уплотненный грунт песка, щебня, с последующей их утрамбовкой и укладкой рубероида на ширину ленты ростверка.

До заливки фундамента по высоте ростверка устанавливаются продухи, предназначенные для вентиляции межфундаментного пространства, а также закладные для ввода и вывода воды. Для возможности осуществления ревизии инженерных коммуникаций и балок перекрытия, а также для выполнения дополнительных работ, не предусмотренных проектом, устраиваются технологические окна.

Необходимым условием сохранности фундамента является надежная защита от поверхностных вод и дождя. Для этой цели сооружается отмостка, которая имеет небольшой уклон от стен дома и отводит от него дождевую воду. Ширина отмостки составляет не менее 800 мм, толщина – от 20 мм до 100 мм. Материалом для отмостки служит бетон или асфальтобетон, уложенный на подушку из песка и щебня и армированный сварной сеткой 100 х 100 х 4 мм.

По желанию заказчика возможно устройство подвалов, но это приводит к значительному удорожанию строительства и увеличению сроков.

Срок выполнения работ по устройству фундамента в зависимости от сложности проекта, рельефа местности, состава грунта и подъездных путей составляет от 3 до 6 недель (без устройства подвала).
Возможно выполнение работ по нулевому циклу самим заказчиком при условии, что проект фундамента согласован с компанией-исполнителем и соблюдены следующие требования:

• вертикальные перепады по фундаменту – не более 3 мм;
• допустимые геометрические отклонения:

  • при длине большой диагонали менее 10 м – 15 мм;
  • при длине большой диагонали более 10 м – 30 мм;
  • локальные наплывы – не более 20 мм.
• Также возможна адаптация уже существующего фундамента под деревянный каркас – после оценки его качества специалистами компании.

Устройство ленточного фундамента на сваях

Существует большое количество фундаментов. Выбор того или иного варианта зависит прежде всего от особенностей почвы и размера здания, под которым он сооружается. Ленточный фундамент на сваях соединяет в себе преимущества двух фундаментов: ленточного и свайного. Об особенностях его сооружения рассмотрим далее.

Оглавление:

1. Преимущества и недостатки ленточного фундамента со сваями
2. Расчет ленточного фундамента на сваях: особенности проведения
3. Технология возведения ленточного фундамента с буронабивными сваями
4. Мелкозаглубленный ленточный фундамент на сваях винтового типа

Преимущества и недостатки ленточного фундамента со сваями

Данная разновидность фундамента актуальна в том случае, когда почва имеет повышенную влажность. Если после выпадения дождя, вода продолжает удерживаться в верхней части почвы, на протяжении нескольких дней, то для обустройства здания, используется исключительно свайно-ленточный тип фундамента. Использование ленты в соединении со сваями позволяет равномерно распределить нагрузку от здания. Сваи, в свою очередь являются так называемыми якорями, которые стабилизируют здание, в процессе чрезмерной влажности почвы.

Свайно-ленточный фундамент подразумевает комбинацию двух вариантов фундамента: свайного и ленточного. Свайный фундамент обустраивается в процессе установки винтовых свай в специально подготовленные углубления. А для того, чтобы придать конструкции большую жесткость, он укрепляется с помощью обустройства мелкозаглубленного ленточного фундамента.

Соединение двух технологий, позволяет добиться таких преимуществ:

• возможность использования практически на любом типе почвы, даже с большим уклоном;
• возведение как на слабой почве, так и на почве с повышенной твердостью;
• доступность и простота материалов, используемых в процессе работы;
• стойкость перед подвижкой и пучением почвы;
• доступная стоимость возведения за относительно небольшой период времени;
• возможность самостоятельного изготовления, без привлечения специального оборудования.

Однако, сооружение данного типа фундамента предполагает проведение подробных расчетных операций по определению глубины заложения сваи, укладку ленточного фундамента, количество и место установку свай и т.д. Кроме того, на данном варианте фундамента не рекомендуется устанавливаться слишком большие сваи. Данный вариант фундамента не предполагает обустройство под ним подвального помещения.

Главное отличие свайно-ленточного фундамента, от обычного ленточного фундамента, состоит в том, что здание упирается те только на подушку из песка, но и на сваи, тем самым снижая общую нагрузку на почву и предотвращая ее неравномерное проседание. Сваи, тем самым, передают нагрузку более твердой почве, которая находится глубже, нежели заложен ленточный фундамент. Тип, размер и сечение свай, подбирается индивидуально, и зависит от геологических особенностей местности.

Различие между свайным и ленточным фундаментом на сваях состоит в том, что лента, так называемый ростверк, позволяет возвести на сваях кирпичный дом или здание из камня и блоков. При этом, нагрузка от него, будет распределена равномерно. Лента, которая обустраивается на данном типе фундамента устанавливается в мелкозаглубленном, заглубленном или незаглубленном положении.

Самый распространенный вариант — мелкозаглубленная лента, Глубина заложения ленты составляет от двадцати до сорока сантиметров. При этом сваи используют буронабивные, с круглым сечением и дополнительным армированием. Лента, в таком случае, опирается на подушку, выполненную из песка и гравия, высота которой составляет около двадцати сантиметров.

Учтите, что данный вариант фундамента используется в том случае, если почва на участке отличается высокой или слабой пучинистостью. Лента расположена на весу то есть выше нулевой отметки, в том случае, если почва является особой пучинистой.

Расчет ленточного фундамента на сваях: особенности проведения

Перед началом изготовления фундамента свайно-ленточного типа, следует провести ряд операций, направленных на определение ширины ленты, диаметра свай и глубины их заложения. Кроме того, следует рассчитать количество свай, которые позволят равномерно распределить нагрузку.

Предпочтительнее, если эту работу будут проводить специалисты, которые занимались ранее подробными расчетами. Так как от правильности расчета данных характеристик напрямую зависит длительность эксплуатации всего здания и экономить на данном этапе не рекомендуется.

В процессе расчета ленточного фундамента на сваях следует учесть нагрузку, которая будет на него возлагаться. Кроме того, следует провести исследование почвы на содержание в ней влаги, глинистых и других вкраплений.

При проведении расчетов следует учесть такие характеристики как:

• ветровая нагрузка на будущее здание;
• материалы, из которых будет сооружено строение;
• количество этажей и размеры здания;
• тип почвы на участке и ее геологические особенности.

Технология возведения ленточного фундамента с буронабивными сваями

Данный вариант фундамента основывается на использовании буронабивных свай, несущая способность которых составляет более 1,5 тонны. Поэтому, для среднего по размерам здания, достаточно 40-50 таких свай. Установка такого фундамента производится довольно быстро и не требует особых затрат на ее проведение.

Укладка свай производится таким образом, чтобы нижняя их часть располагалась ниже, чем уровень промерзания почвы. Для того, чтобы обеспечить дополнительную защиту сваи от влаги и промерзания, они покрываются рубероидом. Рубероид, также способен снизить давление почвы на сваи в сильный мороз.

Фундамент на буронабивных сваях чаще всего обустраивается с соблюдением двух технологий:

• использование ленточного основания, установленного на сваях;
• изготовление подвешенного ростверка.

Второй вариант актуален для почвы с очень высокой пучинистостью. Первый вариант предполагает углубление монолитного ростверка на двадцать сантиметров в землю.

Устройство ленточного фундамента на сваях, предполагает выполнение следующих этапов работы:

1. Выполнение расчетов под фундамент.

Данный этап рекомендуем доверить специалистам, так как, для того, чтобы самостоятельно провести расчеты, следует перечитать немало литературы, связанной с почвой и ее особенностями. Кроме того, необходимо исследовать почву на уровень содержания в ней влаги. Исходя из полученных результатов определяется ширина ленты для фундамента, глубина заложения свай, тип свай, материал, из которого они будут изготовлены.

2. Выполнение разметки основания под фундамент.

Данный этап предполагает подготовку участка: очищение его от растительности, максимально возможное выравнивание. Далее, с помощью каната и колышек выполняется разметка под фундамент, определяется место установки буронабивных свай.

3. Бурение скважин под сваи.

После определения места установки каждой сваи, необходимо обустроить под них отверстия. Главное условие определения глубины установки каждой сваи — ее заложение ниже глубины промерзания почвы. О глубине промерзания почвы можно узнать из ее исследований или специальной карты, на которой указывается данный показатель для определенной местности.

4. Подготовка скважин к монтажу свай.

Во внутрь ранее подготовленной скважины необходимо поместить рубероид, который тщательно в ней фиксируется. При этом, желательно установить рубероид двумя слоями. Если состояние скважины в дальнейшем будет довольно устойчивым, то устанавливать обсадную трубу не нужно. Однако, если почва на участке довольно болотистая или содержит много глины, следует позаботиться о монтаже обсадных труб, которые придадут сваям большую жесткость. Для заполнения свободного места между трубой и основанием скважины, используется песок.

5. Установка стального каркаса.

Во внутрь трубы или скважины необходимо опустить каркас, выполненный из стальной арматуры. Учтите, что он не должен упираться в дно скважины ни в коем случае.

6. Заливка скважин.

На следующем этапе ранее подготовленное основание заливается высококачественным бетонным раствором. Не следует экономить на растворе для фундамента, так как от его прочности напрямую зависит длительность эксплуатации всего дома. Предпочтительнее использовать заводской бетон, если такой возможности нет, то следует его самостоятельно изготовить, используя бетономешалку. Выполняйте заливку каждой сваи отдельно, при этом, не допуская перерывов в процессе заливки одной сваи. Для того, чтобы избавиться от воздуха в бетоне и обеспечить его уплотнение, используйте вибратор по бетону. Таким образом, конструкция приобретет дополнительную жесткость.

Верхняя часть скважины не заливается, так как часть арматурного каркаса должна в дальнейшем соединяться с бетонной лентой. После застывания бетонного раствора, следует обустроить песчаное основание на поверхности будущего ленточного фундамента.

7. Изготовление ленты.

Далее, необходимо собрать опалубку. Для ее изготовления используют обрезную доску. Во внутрь опалубки устанавливается ранее подготовленный арматурный каркас, который заливается таким же бетонным раствором, как и сваи. Учтите, что использование арматуры является обязательным, так как она повышает стойкость фундамента перед высокой нагрузкой и делает его более гибким. Кроме того, с помощью арматуры осуществляется соединения ростверка со сваями. Далее следует подождать минимум три недели до полного схватывания бетона, и только тогда продолжать работу.

Мелкозаглубленный ленточный фундамент на сваях винтового типа

Если рассматривать, что лучше — винтовые сваи или ленточный фундамент, то следует ознакомиться с преимуществами каждого типа фундамента. Отличной комбинацией, двух вышеперечисленных вариантов является ленточный фундамент на винтовых сваях.

Винтовые сваи отличаются от буронабивных свай, своей конструкцией. Нижняя часть буронабивной сваи имеет лопасти, с помощью которых она легко завинчивается во внутрь почвы. Для изготовления опор используется сталь, чаще всего литого типа. Возможен вариант сваривания между собой готовых элементов, однако, такие сваи менее прочные, нежели литые. Свайные фундаменты отличаются высокой несущей способностью, поэтому они довольно популярны. Добавление ленты к данному варианту фундамента, повышает его жесткость и прочность.

Если почва относится к глинистому, суглинистому, торфяному, болотистому типу, то на ней в обязательном порядке обустраивается фундамент ленточного типа с буронабивными сваями.

Среди преимуществ фундамента ленточного на сваях, отметим:

• доступную стоимость, сваи не нуждаются в заливке бетоном и дополнительных расходах на их изготовление;
• сваи достаточно легкие в транспортировке;
• для установки свай винтового типа достаточно одного дня, поэтому процесс изготовления фундамента не занимает много времени;
• длительность эксплуатации строение, установленного на такие сваи довольно высокая;
• возможность установки на почве с высоким содержанием влаги и пучинистостью;
• длительность эксплуатации стальных опор составляет минимум полтора века;
• отсутствует необходимость предварительной подготовки траншеи под сваи, они устанавливаются непосредственно в землю;
• работы выполняются как зимой, так и летом;
• если участок отличается неровностью, то с помощью свай, удается избавиться от этого недостатка, без предварительного выравнивания участка.

Однако, монтаж винтовых свай на каменистой местности отличается особой сложностью. Так как в процессе монтажа существует риск поломки лопастей. Таким образом, несущие способности такого фундамента значительно снижаются. Фундамент на винтовых сваях не позволяет соорудить под домом подвал или цокольный этаж. Кроме того, канализационная система и водопроводная система нуждается в дополнительном утеплении. Для того, чтобы защитить поверхность свайного шва от коррозии, они нуждаются в дополнительной обработке с помощью битумной мастики.

Дополнительная установка ленточного фундамента на основание с винтовыми сваями подразумевает такие преимущества:

• возможность самостоятельного сооружения ленты фундамента;
• легкость проведения работы;
• придание винтовой конструкции дополнительной жесткости;
• равномерная передача нагрузки на винтовые сваи;
• устойчивость и склонность к деформации здания, сооруженного на данном типе фундамента;
• стойкость перед грунтовыми водами;
• высокая прочность и длительность эксплуатации.

Однако, обустройство ленточного фундамента подразумевает выполнение сложных операций по приготовлению бетонного раствора, изготовлению арматуры, установке опалубки, заливке и т.д. Также, после его изготовления, следует подождать около месяца, для того, чтобы бетон приобрел дополнительную прочность.

Поэтому, если здание из камня, кирпича или блоков сооружается на почве с высокой пучинистостью, то комбинация ленточного и свайного фундамента — отличный вариант, который сделает фундамент неподвижным, прочным и устойчивым основанием для любого строения.

Фундамент ленточный на сваях видео:

Свайно-ленточный фундамент своими руками: заливка бетоном

Содержание:

1. В каких случаях требуется свайно-ленточный фундамент
2. Разновидности свайно-ленточного фундамента
3. Подготовительный этап
4. Алгоритм работ по обустройству свайно-ленточного фундамента

В случае если строительство дома приходится вести на слабых или пучинистых грунтах, на которых фундаменты классического типа не обеспечивают должной надёжности, может быть осуществлена замена ленточного фундамента на винтовые сваи. Но это решение не всегда является оптимальным, так как существенно снижает допустимый вес строения, которое можно будет на нём возвести.

Оптимальным вариантом для достижения требуемых результатов является выбор комплексного фундамента. Чаще всего решают соединить ленточный фундамент и свайный. Подобный шаг позволяет максимально полно совместить преимущества каждого из этих решений.

В каких случаях требуется свайно-ленточный фундамент

Нагрузка от здания равномерно распределяется по монолитному ростверку (ленте), представляющей собой классический ленточный мелкозаглубленный фундамент. Её меньшая часть передаётся на верхние слои грунта, а большая, на сваи, заглубленные ниже уровня промерзания, и опирающиеся на твёрдые грунты. Последние обеспечивают требуемую прочность конструкции во время сезонных подвижек грунтов.

Основаниями для принятие решения о строительстве фундамента подобного типа являются:

• Слабые верхние слои грунта (со значительным содержанием торфяных примесей, перегноя, песка или глины). В случае наличия значительного количества подпочвенных вод подобное основание становится плывуном. Требуется перенос нагрузки на более прочные и плотные слои грунта, расположенные на большей глубине.
• Грунты на месте строительства имеют повышенную плотность. В этом случае использование комбинированного фундамента обеспечивает существенное снижение объёмов земляных работ и общую себестоимость их выполнения.
• Строительство на участках с существенным перепадом высоты.

Разновидности свайно-ленточного фундамента

Ответ на вопрос, как правильно сделать свайно-ленточный фундамент, зависит от способа монтажа опор и их типа.

При возведении могут использоваться:

• Винтовые сваи. Эти изделия представляют собой металлические трубы, один конец которых заострён и (для некоторых моделей) снабжён лопастями, облегчающим их ввинчивание в грунт. Последнее может осуществляться как в ручном режиме (до 1500 мм), так и с использованием специальной техники (глубже 1500 мм).

Основными достоинствами этого решения являются возможность круглогодичного выполнения данных работ и отсутствие необходимости в предварительной подготовке строительной площадки.

Внутрь металлического корпуса сваи заливается бетон.

• Забивные сваи. Используются достаточно редко, так как для их заглубления требуется специальная тяжёлая техника.

В процессе работы создаются вибрационные нагрузки на грунт, оказывающие разрушительное воздействие на основания иных объектов, располагающихся в радиусе ≤ 30 м от места установки.

• Буронабивные сваи. Их выполняют параллельно с выемкой грунта и обустройством ленточного фундамента. Вопрос, как залить сваи под фундамент, подробно рассмотрен ниже.

На размеченном основании под фундамент выполняются скважины необходимой глубины (вручную, либо с привлечением специальной техники), которые армируются и заливаются бетоном. Сваи привязываются к будущему ростверку (ленточному монолитному фундаменту).

Альтернативное решение — предварительная установка в пробуренные скважины асбоцементных труб, с их последующим армированием и заливкой.

Подготовительный этап

Ленточный фундамент на винтовых сваях своими руками изготовить не так сложно. Достаточно строго выполнять требования действующих СП и ГОСТ.

Перед началом практических работ на участке выполняется расчётная часть, включающая:

Разработка схемы фундамента:

• Подбор типа свай, их количества и диаметра;
• Определение способов выполнения армирования и гидроизоляции свай;
• Решение о варианте заполнения внутренних полостей изделий;
• Далее следует рассчитать необходимый ассортимент и потребное количество материалов;
• Требуемое оборудование.

Далее принимается решение о варианте бетонного ростверка (ленточного фундамента). В зависимости от глубины залегания грунтовых вод его можно изготовить мелкозаглубленным, либо висячим.

Необходимая глубина заложения свай определяется уровнем промерзания, с добавлением 500 мм на обустройство подушки.

При вычерчивании схемы будущего свайно-ленточного фундамента необходимо руководствоваться требованием о размещении опор во всех углах будущего строения и в местах стыков стен, являющихся несущими. Шаг между сваями задаётся материалом стен:

• ~ 1м, если стены кладутся из бетонных (газобетон, пенобетон) либо шлакоблоков (иных блоков аналогичной массы).
• 2м, если стены поставлены из бревна, бруса либо возведены по каркасной технологии.

Рекомендованными d_min являются: 108 мм – если используются винтовые сваи, а возводимое здание имеет один этаж; 150 мм – если выполняются буронабивные сваи или используются асбоцементные трубы.

Обращаем внимание на то, что дополнительные сваи и ленточный фундамент необходимо размещать также:

• под местами будущей кладки каминов, печей или отопительных котлов напольного исполнения;
• на домовые пристройки;
• на террасы и веранды.

Алгоритм работ по обустройству свайно-ленточного фундамента

1. На участке проводится разметка фундамента (положение ростверка, места установки свай).


2. Осуществляется рытьё траншеи под ленточный фундамент (котлована, если планируется обустройство подвала).

В первом случае рекомендованная глубина – 300 мм (с прибавлением высоты на обустройство подушки). Ширина должна обеспечивать установку опалубки и последующую гидроизоляцию фундамента.

3. Бурятся отверстия в точках последующей установки свай (вворачиваются винтовые сваи). Глубина заглубления должна минимум на 500 мм быть ниже уровня промерзания грунта.


4. На дне скважин под установку буронабивных свай отсыпается песчаная подушка. Рекомендованная высота – 300 мм.


5. Проводится гидроизоляция стенок пробуренных скважин.


6. По периметру скважин под сваи ставится опалубка (можно из фанеры, и даже из картона). Конструкция фиксируется проволокой.


7. Готовятся арматурные каркасы под последующую заливку.

Вертикально установленные стержни должны выступать за верхний срез сваи на ²/₃ высоты будущего ростверка (для того, чтобы можно было связать их с арматурной основой ленточного фундамента).

8. Выполняется заливка всех предварительно обустроенных скважин бетонным раствором. Бетонирование проводится с использованием цемента М400. При этом требуется выполнить определённые манипуляции для удаления воздуха из тела будущей сваи (шомполом или просто металлическим прутком).

Возможен вариант заливки свай одновременно с фундаментом. Он позволяет получить более высокую прочность и долговечность конструкции.

9. Обвязка арматурного каркаса горизонтального ростверка и вертикальных прутков опор. Данная процедура выполняется после завершения химического застывания залитых свай (не ранее, чем через 10-12 дней).


10. Выполнение опалубки для заливки ростверка.

Обращаем внимание на то, что перед этим этапом требуется выполнить дренажные работы. Дрены кладутся на уровне основания (подошвы ростверка), присыпаются щебнем на высоту, равную высоте подушки под ленточный фундамент.

11. При высоте ленточного фундамента, превышающей 200 мм, его заливка выполняется послойно.

Залитый слой проходит обязательную трамбовку, его поверхность горизонтируется. Выполняются мероприятия по удалению пузырьков воздуха. В течение двух недель требуется защищать заливку от ускоренного высыхания и прямого УФИ (укрывается влажной тканью, которая периодически смачивается).

В холодное время года выполняются мероприятия по защите от замерзания.

12. После химического высыхания ленточного фундамента демонтируется опалубка и выполняется гидроизоляция его стенок. Для этого могут использоваться праймеры, выполняться оклеивание наружных стен рулонной гидроизоляцией (с последующей герметизацией нахлёстов мастикой), либо окрашивание специальными марками красок, изготовленных на эпоксидной, либо битумной основе.


13. Проводится обратная засыпка.

Удачного Вам строительства!

Cвайно ленточный фундамент — как сделать мелкозаглубленный на буронабивных сваях

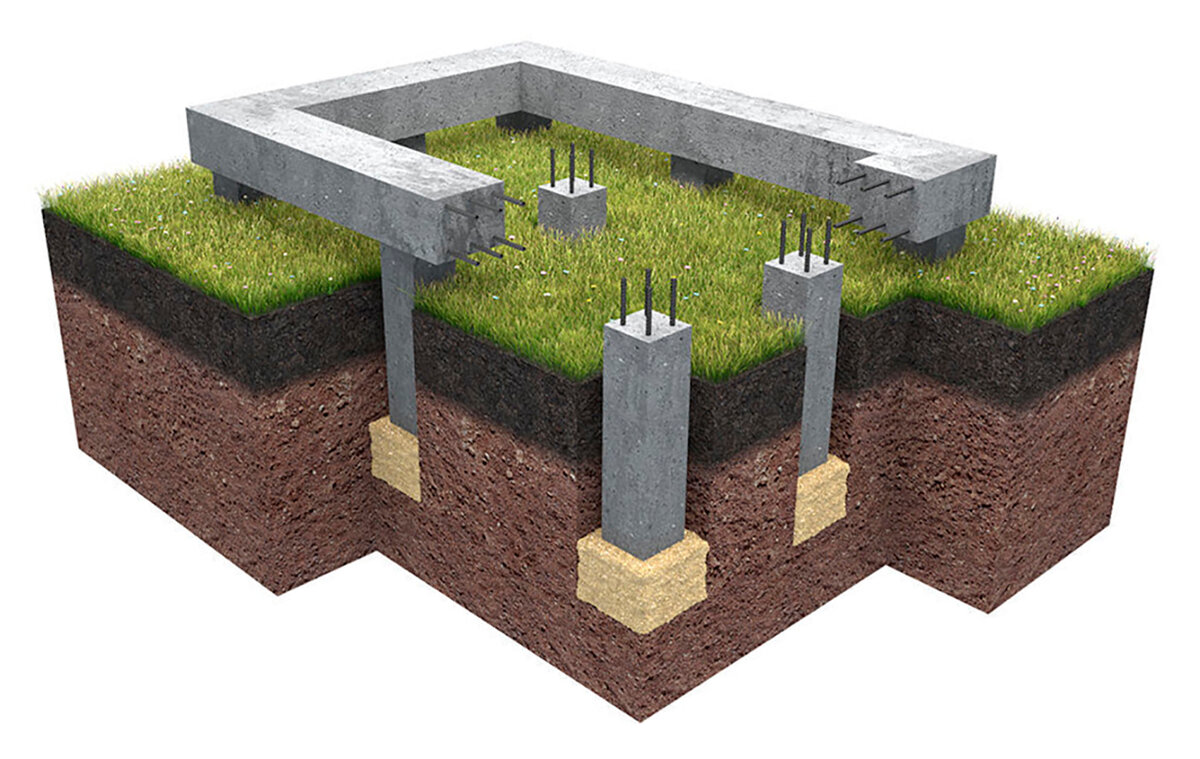

Свайно-ленточное основание представляет собой фундамент для дома, состоящий из двух частей: свай, погруженных под землю и ростверка, находящегося на поверхности грунта и принимающего нагрузку от здания. От классического ленточного фундамента отличается глубиной залегания и наличием свай. При определенных условиях этот вид основания является единственным выходом для строительства дома.

Конструктивные особенности

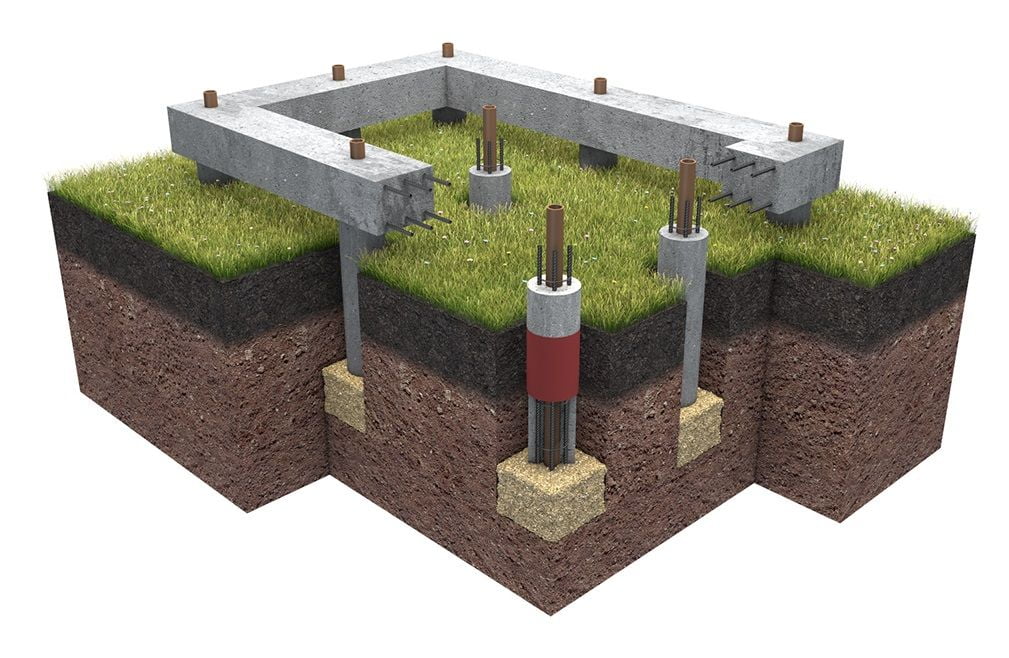

Ленточный фундамент со сваями передает на почву нагрузку от дома при помощи 2 конструктивных элементов: свай, необходимых для прочности фундамента при движениях почвы и ленты основания, монтированной по периметру сооружения и под несущими стеновыми перегородками. Оба элемента усиливаются арматурой.

Сваи бывают буронабивными или выполняются с использованием асбестоцементных труб, заливаемых бетоном. Особой популярностью пользуются винтовые сваи, имеющие на конце лопасти, благодаря которым опоры вкручиваются в грунт без спецтехники.

Лента изготавливается из бетона посредством заливки раствора в опалубку.

Применяют свайно-ленточную основу для строительства частных малоэтажных домов жилого и нежилого типа. Они устанавливаются на грунтах с пучением и на территории с перепадами высот. По стоимости такой фундамент обходится дешевле, чем заглубленный.

Преимущества и недостатки основания

К преимуществам свайно-ленточного фундамента относится:

• возможность установки на участках со склонами и движением грунта;
• не требуется много строительных материалов;
• низкая стоимость конструкции;
• возможность применения бетона собственного производства.

Недостатки основания:

• работа требует проведения сложных расчетов, ошибки в строительстве недопустимы;
• невозможно строить высотные дома и строения с тяжелыми стенами;
• нельзя обустроить подвал или цокольный этаж.

Выбирая мелкозаглубленный ленточный фундамент на сваях, к перечисленным преимуществам прибавляется экономия на строительных материалах.

Какие сваи используются для основания

Свайно-ленточный фундамент своими руками изготавливается с использованием одного из перечисленных видов свай:

1. Забивные. Выпускаются в виде заостренных стержней. Забиваются в грунт специальной техникой.
2. Винтовые. Представляют собой стержень с лопастями на одном конце и широким отверстием на другом. Сваи ввинчиваются в грунт специальной техникой, но возможно применение ручной силы.
3. Буронабивные. Подходящий вариант для самостоятельного строительства. Формирование буронабивных свай производится на рабочей площадке, посредством заливания бетона в скважину. Опоры отличаются способностью увеличивать прочность фундамента, образуя с ростверком единую монолитную конструкцию. Работать с буронабивными сваями можно без эксплуатации спецтехники.

Технология строительства конструкции своими руками

Мелкозаглубленный или глубокозаглубленный фундамент ленточного типа укладывается с применением спецтехники быстро, не требуя больших затрат времени и физической силы. Но эксплуатация профессионального оборудования доступна при найме бригады, а если оплачивать труд других людей нерентабельно, работа проводится самостоятельно по описанной далее схеме.

Подготовка территории, траншеи

Территория очищается от мусора, крупных камней, веток. Выравнивается участок, где будет уложен свайно-ленточный фундамент своими руками и делается разметка.

Если на участке слабопучинистый грунт, делается мелкозаглубленный ростверк с подошвой, расположенной ниже нулевой отметки на 30-40 см. Траншея делается глубже на 10-15 см, необходимые для укладки песчаной подушки.

Если на участке пучинистый грунт, ростверк делается незаглубленным.

Подготовка скважин

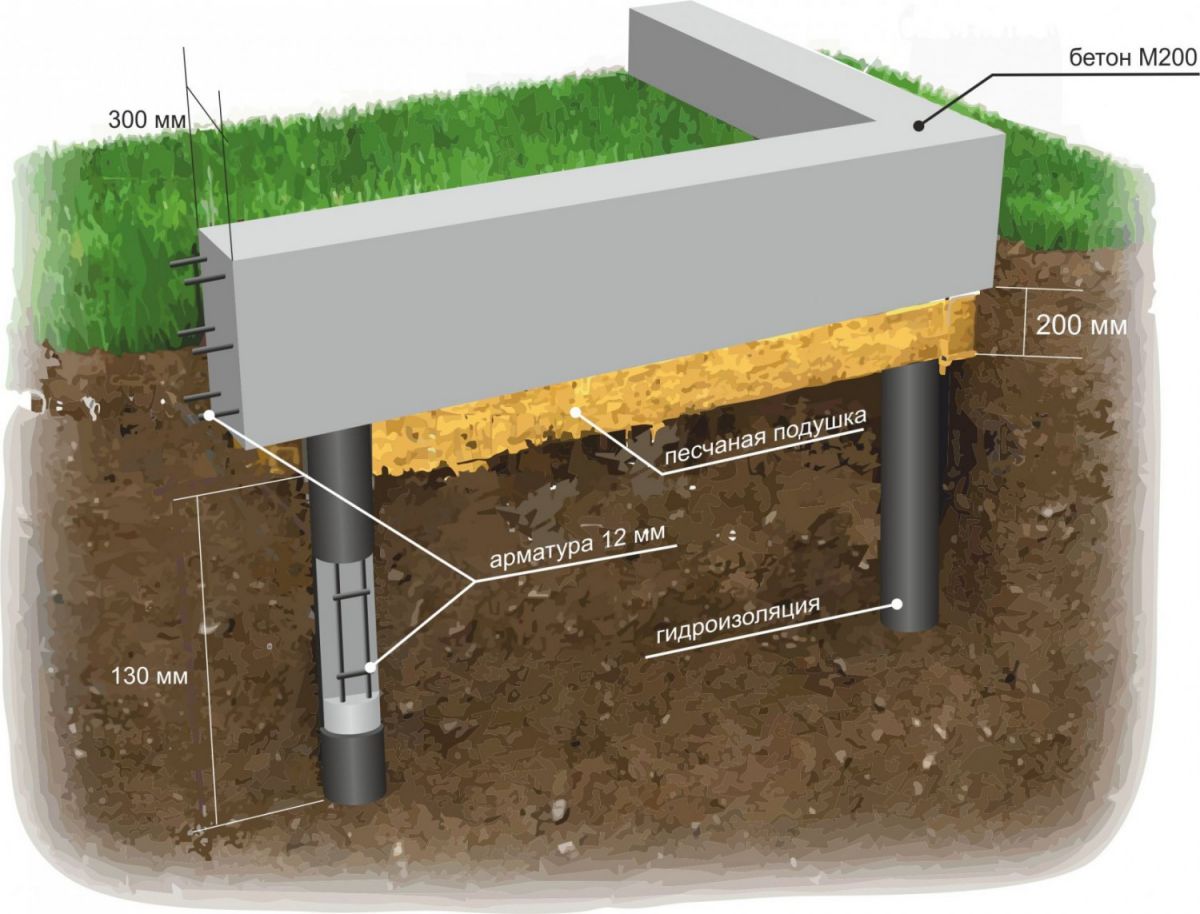

Для установки свай подготавливаются скважины буром с диаметром 15 см. Отверстия располагаются в углах основания и по линии ростверка каждые 1,5 м. Скважины для буронабивных опор углубляются в грунт на 60 см.

На дно скважины укладывается песчаная подушка. Она заливается водой и утрамбовывается. В скважины погружаются сшитые из рубероида леской трубки, служащие в качестве гидроизоляции и опалубки.

Устанавливаются стержни арматуры диаметром 10-12 мм.

Изготовление и установка опалубки

Для изготовления опалубки в индивидуальном строительстве используется обрезная доска. Это экономичный и практичный вариант, но бетон после заливки и застывания не всегда имеет ровную поверхность. Чтобы этого достичь, используется фанера. Она делает строительство дома затратным, поскольку толщина плиты должна быть более 15 мм.

Доски опалубки обматываются пленкой для предотвращения порчи и возможности их дальнейшего использования. Для повышения прочности конструкция укрепляется подкосами и стяжками.

Укладка гидроизоляции и теплоизоляции

Пенополистирол укладывается вдоль стенок и на дно траншеи. Материал выполняет теплоизоляционные и гидроизоляционные функции, продлевая срок службы фундамента и защищая его от воздействий влаги.

Армирование основания

Прочность и долговечность фундамента зависит от качества арматуры и арматурного каркаса. Для дома из газобетона, к примеру, применяется формула: 0,1% от площади поперечного сечения основания приходится на арматуру. Трудности с расчетами возникают практически у всех. Не стоит рисковать прочностью дома, профессиональные монтажники помогут определиться с количеством материалом.

Арматура диаметром 10-12 мм связывается в пояса и располагается в верхней и нижней част основания. Они скрепляются вертикальными поперечными стержнями с меньшим диаметром: 6-8 мм до образования каркаса.

Полученные каркасы соединяются проволокой для создания единой конструкции.

Завершение строительства фундамента: заливка бетона

Для создания монолитного, крепкого фундамента, раствор бетона вливается за один подход. Материал должен доставляться к месту работы за короткий промежуток времени, чтобы нанесенный слой не успел схватиться и застыть. Для основания используется тяжелый бетон марки М400 и выше.

После заливки бетон утрамбовывается глубинным вибратором для удаления пузырьков воздуха. Если под рукой нет специального оборудования, в нескольких местах фундамент протыкается арматурой и выравнивается. После завершения заливки бетон накрывается пленкой для защиты от осадков и испарения влаги.

В летнее время подсыхающий фундамент периодически поливается водой для предотвращения пересыхания. Зимой в раствор добавляются морозоустойчивые смеси, препятствующие замерзанию материала.

Выдерживается основание до застывания бетона 28-35 дней. После этого опалубка демонтируется, и продолжаются строительные работы.

В том, как сделать свайно-ленточный фундамент, нет секретов. Технология укладки основания проста и понятна даже не профессионалу. Но при возникновении трудностей не стоит рисковать будущим жильем в целях экономии денег – помощь специалистов поможет предотвратить печальные последствия.

Ленточный фундамент на винтовых сваях: пошаговая инструкция

Ленточный фундамент на винтовых сваях — комбинированный тип основания, состоящий из вкрученных в землю свай и монолитной ленты по периметру и вдоль несущих стен будущего дома. Обе части фундамента монолитно крепятся друг с другом, вместе образуя единую несущую конструкцию. Особенность ленточно-винтового фундамента заключается в том, что стены дома опираются на монолитную ленту, а прочное сцепление с несущими грунтами обеспечивают винтовые опоры.

Ленточный фундамент на сваях: плюсы и минусы

Ленточно-винтовой фундамент встречается достаточно редко, хоть и подходит для большинства неустойчивых грунтов. Конструкция обладает повышенной несущей способностью, сочетая в себе преимущества свайного и ленточного фундаментов. Такой тип основания может использоваться во всех климатических зонах России, кроме болот, для возведения малоэтажных коттеджей, дачных домиков, гаражей, бань и хозпостроек.

Устройство ленточного фундамента на винтовых опорах регламентируется СП 50-102-2003 и СНиП 2.02.03-85. Конструкция имеет множество достоинств:

• отлично подходит для участков с перепадом высот;
• подходит для пучинистых, вязких грунтов при условии, что винтовые сваи будут опираться на сильные грунты;
• быстрый монтаж — можно выполнить за 3-7 дней;
• фундаментные работы можно выполнять в любое время года при температуре от -5 до +35 С;
• монтаж выполняется своими руками, без аренды строительной техники;
• минимальный объем земляных работ на участке;
• длительный эксплуатационный ресурс от 20 до 50 лет.

Ленточное основание на винтовых сваях на 30% дешевле монолитного фундамента за счет экономии стройматериалов и трудовых затрат. Основная статья расходов при возведении такого типа фундамента приходиться на покупку винтовых опор и бетонный раствор для заливки монолитной ленты.

Дом из бруса

24.98%

Дом из кирпича

18.84%

Бревенчатый дом

14.74%

Дом из газобетонных блоков

15.53%

Дом по канадской технологии

11.58%

Дом из оцилиндрованного бревна

3.91%

Монолитный дом

4.14%

Дом из пеноблоков

3.02%

Дом из сип-панелей

3.25%

Проголосовало: 3142

Ленточный мелкозаглубленный фундамент на винтовых опорах

К недостаткам конструкции относят:

• невозможность обустройства цокольного этажа;
• не подходит для местности, где глубина промерзания или уровень залегания плотных грунтов ниже 3 м от уровня земли.

Ленточно-винтовой фундамент не может применяться на почвах с высоким уровнем защелоченности. В таких грунтах свайные опоры быстро разрушатся от коррозии, и основание не сможет воспринимать нагрузку. Перед началом строительства необходимо обязательно ознакомится с данными геологических изысканий, проведенных на участке, для определения характеристик грунтов.

Разновидности ленточного фундамента

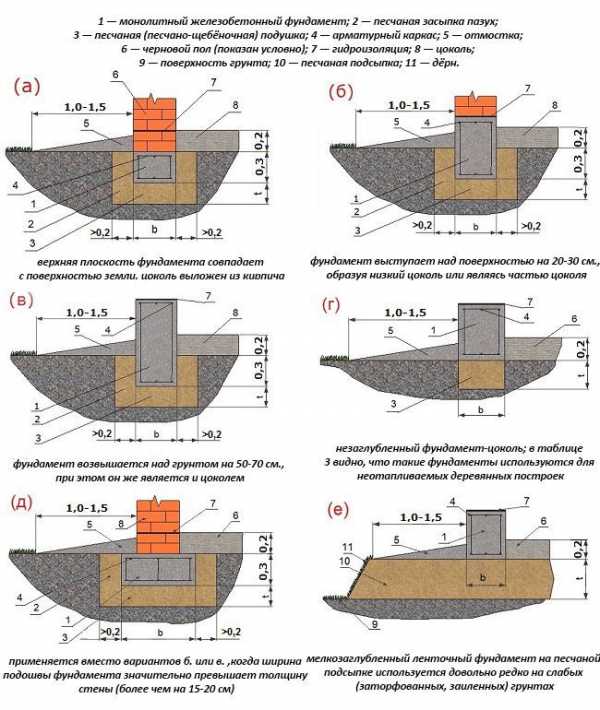

По типу заглубленности ленточный фундамент на свах может быть:

1. Незаглубленный. Основание монолитной ленты совпадает с нулевой отметкой, а ниже — расположены сваи. Такой тип основания отлично подходит для сооружения легких конструкций: беседок, террас, хозпостроек, дачных домиков. Для возведения дома, даже из легких газо- и пеноблоков, такой фундамент использовать не рекомендуется по причине риска неравномерной усадки.
2. Мелкозаглубленный. Основание ленточной ленты заглублено в грунт на 10-20 см, а остальная часть возвышается выше нулевого уровня. Этот тип основания подходит для дома из различных материалов. Применение фундамента возможно на грунтах, дающих неравномерную усадку. Мелкозаглубленная ленточная конструкция не используется на болотистых почвах и на участках с высоким уровнем грунтовых вод и возможностью подтопления.

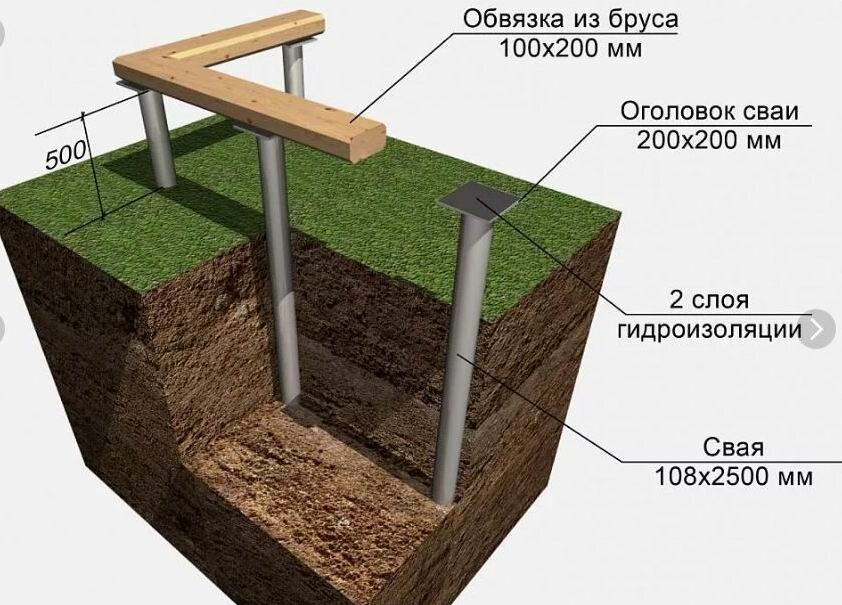

3. Висячий. Монолитная лента располагается над уровнем земли, опираясь на сваи. Устройство такого фундамента требует сложного расчета. Самостоятельно сделать висячий ленточный фундамент на сваях крайне проблематично. Однако на пучинистых, болотистых грунтах и при высоком залегании подземных вод этот тип основания незаменим. Если ваш участок имеет такие сложные гидрогеологические условия, то строительство основания лучше доверить профессионалам.

Висячий фундамент на винтовых сваях

В 90% случаев в сфере частного домостроения возводится мелкозаглубленный ленточный фундамент с заглублением ленты на 20 см. Расчет и технологию устройства такого основания рассмотрим ниже.

Расчет ленточно-винтового фундамента

Расчет винтовых свай

В ходе расчета свай определяются следующие параметры:

• Диаметр винтовых свай. Возведение 1-2 этажного дома рекомендуется с использованием свай диаметром 108 мм СВС-108 или 133 мм СВС-133. По типу лопастей лучше всего подойдут широколопастные изделия с размером лопастей 300 и 350 мм соответственно. Узколопастные опоры применяются только на плотных и скальных грунтах.
• Длина винтовых свай. Длина свай зависит от глубины промерзания почвы в регионе и уровня залегания плотных грунтов, на которые будет опираться свая. За длину сваи принимают наибольшее значение плюс 30-50 см. Для средней полосы России длина винтовых изделий будет составлять 2-2,6 м, для северных районов и на участках со сложными грунтами — 3-3,5 м.
• Количество винтовых свай. Рассчитывается по формуле:

К = P*k/S

где:

Р — сумма всех нагрузок;

k — коэффициент надежности = 1,75;

S — допустимая нагрузка на сваю, определяется по техническим характеристикам конкретного типа опор.

• Расстояние между сваями. Для легких построек расстояние составляет 3,5 м. Для деревянных строений — 2,5-3 м, а для коттеджей из штучных стройматериалов и каркасно-щитовых домов — 1,5-2 м. Чем меньше диаметр свайно-винтовых опор, тем меньше расстояние между ними. При составлении схемы расположения свай следует придерживаться правил СНиП и располагать опоры по углам, вдоль несущих стен с выбранным шагом, под входной группой. Добавить сваи также необходимо при сооружении тяжелых элементов, например, каминов, бассейнов и пр.

Результатом расчета свайной части фундамента станет схема, на которой отображается глубина заглубления и места расположения опор

Расчет монолитной фундаментной ленты

Цель расчета ленточной части фундамента — определение параметров ленты:

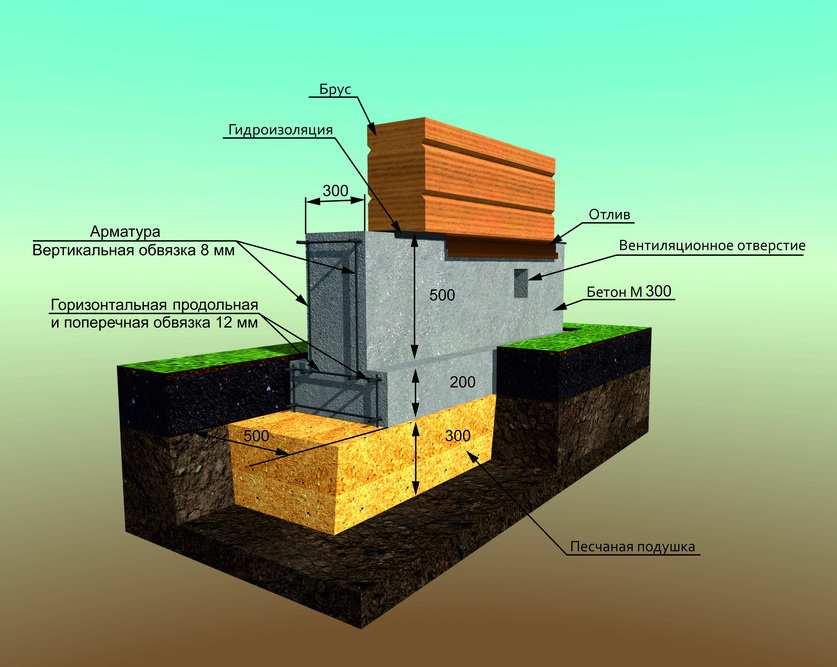

1. Глубина заглубления. Для мелкозаглубленного фундамента заглубление составляет — 10-20 см.
2. Высота ленты. Для частного дома, как правило, высота составляет 50-60 см. С учетом заглубления, над поверхностью земли будет возвышаться ленточная часть высотой 30-50 см.
3. Длина ленты. Этот параметр является суммой всех стен, под которыми будет закладываться основание: периметр дома + несущие стены.
4. Ширина монолитной ленты. Ширину рассчитывают в зависимости от массы дома, типа грунта и технологии строительства. Чтобы не выполнять сложных расчетов, можно использовать готовую таблицу для определения оптимальной ширины фундаментной ленты:

Зная все параметры можно рассчитать необходимое количество бетона и арматуры, а также досок для опалубки, которые потребуются при выполнении конструкции.

Ленточно-винтовой фундамент: пошаговая инструкция

Технология обустройства ленточного мелкозаглубленного фундамента на винтовых сваях мало чем отличается от строительства обычной монолитной несущей ленты. Единственное отличие – необходимость создания надежного соединения между сваями и лентами. Связка должна быть жесткой и единой, именно поэтому невозможно устройство сборного ленточного фундамента — надежно связать винтовые опоры с ФБС-блоками при помощи одной только арматуры невозможно.

Алгоритм возведения комбинированного фундамента следующий:

Подготовка участка

Участок необходимо расчистить от мусора, по возможности выровнять, снять верхний слой почвы с растительностью. Далее производится разметка при помощи рулетки и строительного уровня, определяются места ввинчивания опор и расположения фундаментной ленты. Подготавливаются лунки для свай глубиной 20-30 см. Выкапывается траншея такой же глубины для заглубления будущего фундамента. Дно траншеи рекомендуется присыпать крупнофракционным песком для снижения пучения.

Устройство свайного поля

Погружение свай производится вручную путем ввинчивания. Выкапывать скважину для винтовых опор не нужно! Перед погружением изделия, если они не оцинкованы, необходимо обработать антикоррозийным составом. Монтаж винтовых опор производится по стандартной технологии: свая устанавливается строго вертикально и ввинчивается в землю путем вращения вокруг своей при помощи рычагов или ломов. Изделие погружается до нужной отметки, при этом один человек должен постоянно контролировать вертикальное положение сваи строительным уровнем.

После монтажа всех свай производится их выравнивание: концы изделий приводятся к единому размеру, чтобы ленточная часть основания легла на них идеально ровно. Концы опор обрезаются болгаркой. Фундаментную железобетонную ленту невозможно совместить со сваями без установки на них специальных оголовков. В этом случае отлично подойдут квадратные оголовки-площадки, которые можно купить или изготовить своими руками из обрезков труб и листовой стали. Оголовки навариваются на концы винтовых свай.

Монтаж опалубки

Опалубка выполняется из досок толщиной 40-50 см или низкосортной фанеры. Не стоит экономить и делать опалубку лишь над уровнем земли, исключая заглубленную часть основания. По СНиП опалубка должна быть на всю высоту конструкции. Перед установкой опалубки необходимо устроить в траншее подушку из гравийно-песчаной смеси и поверх нее уложить гидроизоляцию. Это убережет ленту от проникновения влаги. Для улучшения адгезии и усиления гидроизоляционных характеристик поверх подушки можно залить пяти сантиметровый слой подбетонки из тощего бетона. В качестве гидроизоляции лучше всего применять рулонные материалы: бикрост, гидроизол, рубероид.

Создание армирующего каркаса

Армирующий каркас выполняется из горячекатаной арматуры сечением 6-12 мм, выпущенной по ГОСТ-5781-82. Армокаркас создается из 4-6 прутков, которые связываются между собой при помощи отожженной проволоки ВРП с сечением 0,15-10 мм. Для равномерного распределения напряжения в продольной плоскости каждые 15-30 см устанавливаются вертикальные прутки, длиной на 10 см меньше высоты мелкозаглубленной ленты.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Вязка армирующего каркаса производится специальными крючками или вязальным пистолетом. Готовый арматурный каркас укладывается в траншею и жестко соединяется со свайной частью основания.

Связка свайного и ленточного фундамента

Единой технологии связки свайно-винтового фундамента с монолитной лентой не существует. Учитывая, что данный тип комбинированного основания используется преимущественно в частном строительстве, можно выделить три основных способа связки:

1. Стыковочными муфтами посредством установки на сваю 4 прутков закладной арматуры. Такая конструкция проста в исполнении, но не обеспечивает достаточной жесткости и сопряжения двух частей фундамента. Использовать этот способ можно для самых легких сооружений.
2. Сварка винтовых свай с арматурным каркасом. Способ имеет те же недостатки, что и при использовании муфт.
3. Обвязка металлоизделиями с последующей связкой. Для обвязки и укрепления используются швеллеры и уголки размером 20 или 30. Металлоизделия привариваются к квадратным площадкам-оголовкам. Такое усиление поможет не только надежно связать наземную и подземную части фундамента, но и обеспечит равномерно распределение нагрузки от свайных опор на ленту. Полученная металлическая конструкция, по сути, будет являться ростверком, который связывается арматурой с армокаркасом внутри монолитной ленты.

Заливка монолитной ленты

Бетонную смесь марки не ниже В17,5 можно заказать на ближайшем РБУ или приготовить самостоятельно. Монолитная лента высотой 40-50 см заливается в два этапа. Сначала происходит заливка первого слоя 20-25 см с последующей виброутрамбовкой в течение 10 минут. Затем происходит заливка второго слоя также с утрамбовкой.

Подача бетона в опалубку должна производиться при помощи рукава бетононасоса или желоба. Бетон следует заливать аккуратно, чтобы не сдвинуть армокаркас. Время затвердевания бетона — 5-7 суток. В этот период за лентой необходимо осуществлять стандартный уход. После набора бетоном прочности опалубку можно демонтировать и приступать к гидро- и теплоизоляционным работам.

Гидроизоляция и утепление свайно-ленточного фундамента

Винтовые сваи, находящиеся в земле утеплять никак не нужно. Теплоизоляции подвергается ленточная часть основания, в т.ч расположенная ниже нулевого уровня. В качестве теплоизоляции можно использовать любые материалы с высоким показателем влагостойкости: пенопласт, экструдированный пенополистирол, напыляемый пенополиуретан. При наличии финансовой возможности лучше выбрать пенополиуретановую напыляемую теплоизоляцию, которая создает единый слой утеплителя без стыков и швов. Теплоизоляцию монолитной ленты рекомендуется производить внутри и снаружи.

Перед креплением плит утеплителя поверхность необходимо очистить и покрыть гидроизоляционной мастикой. Утеплитель крепится с применением дюбель-гвоздей. Сверху устанавливается армирующая мелкая сетка и наносится слой штукатурки или другой облицовочный материал.

Для защиты свайно-ленточного основания обязательно обустройство отмостки. Она выполняется сразу после утепления пред засыпкой заглубленной части грунтом. При необходимости под отмосткой можно сделать дренаж, отводящий излишки влаги от строения.

Сваи и нижние колонтитулы: типы фундаментов

Фундаменты различаются по структуре в зависимости от глубины, на которую фундамент должен быть заложен в земле. Небольшие конструкции могут потребовать только неглубокого фундамента, который включает в себя выкапывание грунта на глубину от трех до восьми футов перед заливкой бетонного основания.

Фундаменты коммерческих зданий

С другой стороны, глубокий фундамент используется для того, чтобы выдержать вес более крупных сооружений, и такие фундаменты могут быть выкопаны или пробурены на 200 футов или более.Глубина, необходимая для любого фундамента, обычно определяется путем расчета веса, который должен выдержать фундамент, а также несущей способности существующего грунта или скальной породы. Проектирование фундамента имеет решающее значение для долгосрочного здоровья здания и людей, живущих и работающих в нем, как ясно показывает сага о Millennium Tower в Сан-Франциско.

Фундамент мелкого заложения

Среди типов неглубоких фундаментов одним из самых простых является расположение отдельных опор, которое представляет собой конфигурацию, в которой колонны используются для поддержки здания над землей, и каждая из этих колонн опирается на свою индивидуальную опору.Ленточные опоры используются, когда надземное здание поддерживается сплошными стенами, и каждая из этих стен должна опираться на полосу несущего бетона.

Когда используется плотный или матовый фундамент, весь бетонный цокольный этаж служит опорой для здания, и здание «плавает» на «плоту» бетонного перекрытия. Фундаменты на плотах обычно используются в местах с непрочным грунтом, и вес здания должен распределяться по большой площади. В Северной Калифорнии строительные нормы и правила, касающиеся землетрясений, также определяют, будет ли работать конструкция плота.

Фундамент глубокий свайный

Свайные фундаменты используются в ситуациях, когда верхние слои почвы слишком слабы, чтобы поддерживать конструкцию, или если конструкция очень большая и требуется большая глубина. Сваи действуют так же, как колонны, в том смысле, что они выдерживают вес наземной конструкции и переносят ее вес на землю, на которой они расположены.

Свайный фундамент с концевой опорой переносит весь вес конструкции наверху на твердый слой земли в нижней части шахты, где она была погружена. Свайный фундамент, несущий трение, не обязательно требует прочного слоя земли на конце вала, потому что он передает вес сбоку на окружающую землю по всей длине самой сваи.

Забивные сваи устанавливаются путем просверливания вала в почву, установки стального каркаса и последующего заполнения шахты бетоном. Диаметр вала, конфигурация стального каркаса и конструкция бетонной смеси — все это заранее определяется инженерами на основе нагрузок, которые будет нести сваи.

Винтовые сваи

Винтовые сваи состоят из стального (квадратного или круглого) вала, к которому прикреплены стальные винтовые лопасти. Винтовые сваи ввинчиваются в грунт с помощью роторного гидромотора

Винтовые сваи могут быть указаны инженерами, если сборные или монолитные сваи не подходят. Сборные сваи могут быть не лучшим вариантом там, где необходимо избегать шума и вибрации, например, рядом с жилыми зданиями. Забивные сваи могут не работать в условиях высокого уровня воды или загрязненной почвы из-за высокой стоимости.В зависимости от ситуации винтовые сваи могут быть хорошей альтернативой этим другим методам поддержки фундамента. Потому что система спиральных свай состоит только из одного компонента, самой спирали, и она ввинчивается в землю. Меньше шума, вибрации и общего возмущения грунта.

Если вам необходимо коммерческое бурение или выемки грунта в районе залива, наиболее опытным и авторитетным подрядчиком является Lassiter Excavating, Inc.Свяжитесь с Lassiter сегодня, если у вас возникнут вопросы, связанные с коммерческими строительными проектами, чтобы узнать, как наши услуги могут наилучшим образом поддержать их.

Фундаменты

IRJET-Запрошенная вами страница не найдена на нашем сайте

IRJET приглашает статьи из различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 3 (март-2021)

Отправить сейчас

IRJET, выпуск 8 3 марта 2021 г. Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 3 (март-2021 г.)

Отправить сейчас

IRJET Vol-8, выпуск 3, март 2021 г. Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 3 (март-2021 г.)

Отправить сейчас

IRJET Vol-8, выпуск 3, март 2021 г. Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 3 (март-2021 г.)

Отправить сейчас

IRJET Vol-8, выпуск 3, март 2021 г. Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 3 (март-2021 г.)

Отправить сейчас

IRJET Vol-8, выпуск 3, март 2021 г. Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 3 (март-2021 г.)

Отправить сейчас

IRJET Vol-8, выпуск 3, март 2021 г. Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 3 (март-2021 г.)

Отправить сейчас

IRJET Vol-8, выпуск 3, март 2021 г. Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 3 (март-2021 г.)

Отправить сейчас

IRJET Vol-8, выпуск 3, март 2021 г. Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

Типы фундаментов — Aarsleff

Подрядчик по фундаментам Aarsleff Ground Engineering имеет все необходимое для работы на нескольких типах площадок, предлагая специализированные инженерные решения для решения технически сложных наземных проблем в Великобритании и за рубежом. Вы знаете о различных типах фондов?

Вообще говоря, все фонды делятся на две категории: 1. мелкие фундаменты и 2. глубокие фундаменты. Слова мелкий и глубокий относятся к глубине почвы, на которой сделан фундамент. Неглубокие фундаменты могут быть сделаны на глубине всего 3 фута (1 м), в то время как глубокие фундаменты могут быть сделаны на глубине 60 — 200 футов (20 — 65 м). Неглубокие фундаменты используются для небольших легких зданий, а глубокие — обычно для больших и тяжелых зданий.

Фундаменты мелкого заложения также называются раздельными или открытыми фундаментами. Термин «открытый» относится к тому факту, что фундамент создается путем выкапывания всей земли до основания основания, а затем строительства основания. На начальных этапах работы вся основа видна глазу и поэтому называется открытым фундаментом. Идея состоит в том, что каждая опора принимает на себя сосредоточенную нагрузку колонны и распределяет ее по большой площади, так что фактический вес на грунт не превышает безопасную несущую способность грунта.

Фундаменты мелкого заложения включают в себя фундаменты с подушечками, ленточные фундаменты и фундаменты на плотах.

Глубокие фундаменты включают сваи, опоры и кессоны или компенсированные фундаменты с использованием глубоких фундаментов, а также глубокие подушечные или ленточные фундаменты. Глубокие фундаменты могут использоваться для передачи нагрузки на более глубокие и более подходящие слои на глубине, если неподходящие почвы присутствуют вблизи поверхности.

Свая — это, по сути, длинный цилиндр из прочного материала, такого как бетон, который вдавливается в землю, чтобы конструкции могли опираться на него.Сваи передают нагрузки на фундамент через слои грунта с низкой несущей способностью на более глубокие слои почвы или горные породы с высокой несущей способностью. Они используются, когда по экономическим соображениям, конструкционным соображениям или условиям почвы желательно передавать нагрузки на слои за пределами практической досягаемости фундаментов мелкого заложения. В дополнение к опорным конструкциям сваи также используются для анкеровки конструкций против подъемных сил и для оказания помощи конструкциям в сопротивлении боковым и опрокидывающим силам.

Свайные фундаменты используются в следующих случаях:

1. Когда на поверхности имеется слабый слой почвы.Этот слой не может выдержать вес здания, поэтому нагрузки здания должны обходить этот слой и переноситься на более прочный слой почвы или породы, который находится ниже слабого слоя.
2. Когда здание подвергается очень тяжелым сосредоточенным нагрузкам, например, в многоэтажном здании.

Есть два типа свайных фундаментов, каждый из которых работает по-своему.

Концевые несущие сваи — это сваи, которые оканчиваются твердым, относительно непроницаемым материалом, таким как скала или очень плотный песок и гравий.Они получают большую часть своей несущей способности за счет сопротивления слоя у носка сваи.

Фрикционные сваи работают по другому принципу. Свая передает нагрузку здания на почву по всей высоте сваи за счет трения. Другими словами, вся поверхность сваи, имеющая цилиндрическую форму, работает для передачи сил на грунт. Их несущая способность определяется частично концевой опорой и частично поверхностным трением между заделанной поверхностью почвы и окружающей почвой.

На практике, однако, каждая свая выдерживает нагрузку комбинацией концевого подшипника и трения .

К другим типам сваи относятся: сваи, уменьшающие оседание, сваи с натяжением, сваи с боковой нагрузкой, сваи в насыпи, сваи смещения, полностью предварительно сформированные сваи смещения, забивные и забивные сваи, а также винтовые (винтовые) забивные сваи. разместить сваи смещения.

Есть много факторов, которые могут повлиять на выбор свайного фундамента. Перед принятием окончательного решения необходимо рассмотреть все факторы и принять во внимание их относительную важность. При принятии окончательного решения о выборе сваи большое значение имеет стоимость. Общая стоимость установки свай включает в себя фактическую стоимость материала, время, необходимое для забивки свай в плане строительства, испытательную нагрузку, расходы на инженера по надзору за установкой и погрузкой, а также организационные и накладные расходы, понесенные между моментом первоначальной установки. расчистка площадки и время начала строительства надстройки.

(PDF) Функции типов свай и свай, используемых в строительстве

ФУНКЦИИ ТИПОВ СВАЙ И СВАЙ, ИСПОЛЬЗУЕМЫХ В СТРОИТЕЛЬСТВЕ

1

ФУНКЦИИ ТИПОВ СВАЙ И СВАЙ, ИСПОЛЬЗУЕМЫХ В СТРОИТЕЛЬСТВЕ

1 ,

2

ÖZER SEVİM,

3

ERMEDİN TOTİC,

4

İLKER KALKAN

1,2,4

Kırıkkale University

Эл. Почта:

1

barantoprak @ gmail.com,

2

[email protected],

3

[email protected],

4

[email protected]

Аннотация: Названия фундаментов различаются в зависимости от глубины которые расположены на земле. Это мелкие фундаменты

и глубокие фундаменты. Фундамент неглубокий выполняется при подходящих грунтовых условиях. Неглубокий

: индивидуальный фундамент, ленточный фундамент и плотный фундамент.Фундаменты глубокого заложения выполняются, когда условия грунта

не подходят для неглубокого фундамента. Типы глубоких фундаментов: свайные фундаменты, кессоны и глубокие подошвы

фундаментов. В этой статье будут изучены формы производства и области использования свай и свайных фундаментов.

Ключевые слова: Фундаменты мелкого заложения, Фундаменты глубокого заложения, Сваи, Фундаменты свай.

1. ВВЕДЕНИЕ

Глубокий фундамент известен как глубина фундамента

более чем в 2,5 раза превышает ширину фундамента

.Свайные фундаменты

являются наиболее часто используемым типом глубоких фундаментов.

Фундаменты мелкого заложения, как правило, более

экономичнее, чем фундаменты глубокого заложения. При проектировании фундамента

сначала следует выяснить, можно ли построить фундамент мелкого заложения

. Если грунт

слабый и несущая способность превышена, фундаментов мелкого заложения

будет недостаточно. Несмотря на

не превышена, но осадка на

больше желаемой, также необходимо использовать глубокие фундаменты

.Сваи в основном передают нагрузки конструкции

на землю, когда они работают как элементы фундамента конструкции

. Кроме того, бок о бок сваи также

укреплены якоря при необходимости и использовать в качестве удерживающей конструкции

. Кроме того, растягивающие усилия или боковые нагрузки

также могут передаваться сваями. Они также могут играть

активную роль в сжатии грунта.

2. ДЕТАЛИ ЭКСПЕРИМЕНТАЛЬНОЙ ИНФОРМАЦИИ

2.1. Материалы и процедуры

В данном исследовании сваи классифицируются как

следующим образом: a. Как они переносят и передают грузы,

б. Из каких материалов они производятся,

c. Способы обработки и размещения в земле

,

д. Характер функций свай.

2.1.1. Несущие нагрузки и типы передачи нагрузки

Если концы свай находятся на твердом грунте

или сваях, закопанных в твердый грунт, этот тип свай

будет называться «Концевая несущая свая».Если концы свай

не находятся на твердом грунте, такие сваи

будут называться «плавающей сваей».

Рис.1. (a и b) Концевая опорная свая и плавающая свая

Концевая опорная свая и плавающая свая показаны

на Рисунке 1. i>.U & qL4sAwo ‘&} ً Bu ~ & XMy $ ZIy> GC! UQbWIVDBZ 릂 L.Ă] NF \ dhrhk $ JJ.SϠ / N% {zhYFq ((wΟACKǸ5fbe * (9QL> kzě + *} * 湞, uY} h 9Zfb # — d [H ׃ Hp˽ + AF {~ @ ‘+ l:.%

5b}] (_ ##’ FI_> daZ & biB͗E

& \ {TqwS8} u_I’g ׀ Nnwmch_ \ egĕx% c? ejQBF «DFst _0aP _» t4f2 P25sxŎAet: 9xhCrn: JzU7e19W:? NU: F; zSi7 {JeW mP.f ߨ ~ rj`a & Nw {0 / (/ {tf {> R, (u $ Q + O bh) F’ɩqHoM2G {Je \ NNщ ] 6QM8 {R8d] * u1w1792 ~} u F ~ 7CC 狙 GMf * y * 9ao b1Oa ׽ $. 냈 f1 ~ c # zOUg3tm = պ v ~ [ q7 \) / L8 /> b3 @> Ib $ «v ~ 7 \, %% ˕-ƣh (k {Nk $ -aD59Nc1] Z5 NJLY0hfA) jfO`V0

ƀi \ 6CTa (Cm7R7уa [.wCOp + u XLQjC; 2L8.cND? + ZB2V; S;] V ad [! hdœ98 \> ju̢ ߰ dlia9L] DY bz {rX TA_ {G2o3 | QK8w) CST3 ߎ /% GuI (ſ’wg, C \ ZUI O% a6c / $ 5] 6djP «g |

Типы фундаментов зданий — Все о проектировании
