Направляющие для бетонного пола и маячки для выравнивания

О каком бы покрытии не шла речь, его непосредственной укладке предшествует тщательная подготовка бетонного основания. Оно должно быть не только целым, но и ровным, соответствующим горизонтальному уровню. Привести в норму последние параметры можно при помощи направляющих, произведя выравнивание пола по маякам.

• 1 Можно ли обойтись без маяков?
• 2 Ассортимент направляющих
  • 2.1 Маяки из деревянных реек
  • 2.2 Маяки из металлических профилей
  • 2.3 Маяки из штукатурных профилей
  • 2.4 Направляющие из металлических труб
  • 2.5 Реперы
  • 2.6 Маяки-саморезы
  • 2.7 Направляющие из раствора
• 3 Разметка пола
  • 3.1 Определение наивысшей точки
  • 3.2 Определение линий для монтажа
• 4 Монтаж маяков
  • 4.1 Установка маяков из профилей
  • 4.2 Установка маяков из брусьев
  • 4.3 Установка маяков из труб
  • 4.4 Установка реперов
  • 4. 5 Установка маяков-саморезов
  • 4.6 Формирование маяков из раствора
• 5 Заливка стяжки

Можно ли обойтись без маяков?

Маяки однозначно необходимы при устройстве любого вида стяжки и даже некоторых типов наливных полов, которые, в принципе обладают свойством самовыравнивания, но не могут быть качественно сделаны без участия направляющих. Стяжка же применяется повсеместно:

• Даже самые опытные и талантливые строители не могут устанавливать перекрытия таким образом, чтобы они расположились, так сказать, полностью в одной плоскости. Перепады по уровню неизбежны. Они же возникают и во время усадки дома.
• Бетонные конструкции также не отличаются гладкостью, которая необходима для настила большого количества чистовых покрытий.
• Обустройство гидро-, термо- и звукоизоляции, устройство системы «тёплый пол» тоже предполагает последующее формирование стяжки.

Создать стяжку нужной толщины, ориентируясь на собственное восприятие, совершенно не реально. Работа может быть выполнена качественно только, если исполнитель выставит маячки. Они сыграют две роли:

1. Помогут определиться с объёмами работ и сориентироваться с выводимым уровнем пола.
2. Облегчат трудоёмкий процесс засыпки и заливки пола с технологической точки зрения.

Ассортимент направляющих

Существуют разные виды маячков. Они отличаются не только типами составных материалов, но и способами монтажа. Более того, некоторые из них используются при заливке самовыравнивающихся смесей, другие – при устройстве стяжек.

Маяки из деревянных реек

Направляющие представляют собою деревянные брусья, имеющие сечение 3х3 см. В принципе, можно использовать материал и других размеров, главное, чтобы сечение образовывало квадрат. В противном случае заготовки имеют минимальную устойчивость при работе. Используются они для устройства цементных стяжек.

Уровень маяков регулируется при помощи клиньев, саморезов либо подкладок.

Важно! Материалы позволяют формировать стяжку любой толщины, но не гарантируют высокой точности при выставлении уровня пола.

Маяки из металлических профилей

Речь идёт о профиле для гипсокартона (ПН 28х27 либо ПП 60х27). Чтобы увеличить прочность, их вкладывают друг в друга и получают квадратное сечение. Направляющие используют для устройства бетонного пола и сухой стяжки либо засыпки.

Купить материал можно практически в любом строительном магазине. С ним очень удобно работать, но есть и минус – отсутствие вариаций по высоте профилей. Выбор ограничен: только 3 и 6 см.

Маяки из штукатурных профилей

Пользуются повышенным спросом по нескольким причинам:

• Идеально подходят для формирования стяжек с небольшой площадью.
• Имеют простое устройство.
• Обладают функцией регулировки высоты, путём вкручивания-выкручивания болтов.
• Отличаются небольшой толщиною около 1 см, т.е. с их помощью предполагается установка только тонких стяжек.

Маячки используют для укладки цементной стяжки и выравнивания наливных полов. Работать с ними нужно очень аккуратно – материал гибкий, легко поддаётся деформации, иногда пружинит.

Направляющие из металлических труб

Речь идёт о трубах с круглым, квадратным либо прямоугольным сечением. Чаще всего их применяют для устройства бетонного пола в помещениях с большой квадратурой. Материал очень прочен и практически не деформируется. Он способен выдерживать большую массу стяжки.

Реперы

Для работы с таким профессиональным инструментом, как маяки на треногах, требуется опыт и мастерство. Реперы используются для устройства самовыравнивающихся стяжек и наливных полов. Регулируются при помощи стержня, по которому и выставляется уровень. Отличаются высокой точностью.

Маяки-саморезы

Дюбель-гвозди либо саморезы прикручиваются к основанию, а по их шляпках ориентируются на уровень стяжки. Просты в установке, но не очень помогают при выставлении точного уровня.

Важно! Для удобства на саморезы иногда клюют изоленту.

Направляющие из раствора

Создаются из смеси самой стяжки либо известково-цементного раствора. Применяются при заливке цементной стяжки и бетонного пола. Их высота не имеет ограничений и, что особенно приятно, маяки не нужно убирать по окончании работ. Правда к ним нельзя даже приступить, пока материал не высохнет, на что уходит несколько дней.

Разметка пола

Какой бы ни был выбран вид маяков для работы, его необходимо правильно установить, а для этого нужна точная разметка. Сначала отмечается планируемый уровень будущей стяжки. Ориентиры делаются на стенах по всему периметру комнаты. Чем больше отметок – тем лучше.

Определение наивысшей точки

При помощи лазерного либо водяного уровня определяется самая высокая точка на поверхности. Для этого, на одной из стен, на расстоянии метра от бетонного пола наносят первую точку. От неё выводят горизонтальную линию по всему периметру помещения. Лучше всего справиться с задачей помогает уровень-линейка: начертил линию – проверил горизонтальность.

Дальше в  разных местах замеряют расстояние от линии к полу. Где оно будет наименьшим – там и расположена наивысшая точка.

В дополнение к сему необходима проверка поверхности по всей площади. По линии прибивают гвозди или вкручивают саморезы. На них натягивают проволоку и, замеряя расстояние меж основанием и линиями, определяют наивысшую точку на всей площади. После выявления, её проекцию переносят на стену и прибавляют высоту планируемой стяжки. С помощью уровня-линейки проводят горизонтальную линию. Её называют нулевым уровнем.

Пример методики вычисления верхней и нижней точки пола можно посмотреть на видео:

Важно! Толщину итогового пола необходимо просчитать заранее, чтобы он в потом не превысил высоту порога.

Определение линий для монтажа

На полу делаются отметки. Их выставляют, руководствуясь такими правилами:

• Линии должны располагаться параллельно друг другу (в идеале и стенам).
• В первую очередь отмечают места расположения 2 крайних маяков. Для этого от стены отступают 20-30 см и проводят линию.
• Отметки для остальных маяков ставят в последнюю очередь. Расстояние меж ними зависит от длины правила для стяжки. От неё вычитают 10-15 см и ставят отметки (обычно с промежутками 1-1,7м).
• На линии, которые обозначают нулевой уровень пола, монтируют саморезы. Их устанавливают исключительно в местах, соответствующим концам отметок для маяков. В дальнейшем они пригодятся при натягивании ориентиров из верёвки.

По окончании разметки поверхности можно переходить к монтажу маяков. Быстрый способ установки маяков на бетонном основании смотрите на следующем видео:

Монтаж маяков

Специфика всех последующих работ напрямую зависит от выбранного вида направляющих. Однако, в любом случае пригодятся дюбеля либо саморезы, нитка или проволока и двухметровое правило-уровень.

Установка маяков из профилей

По линиям разметки на бетонном полу делают отверстия и вкручивают саморезы. Шаг крепежа равняется 40 см. Длина самореза должна быть такова, чтобы он, вкрученный наполовину, помогал регулировать уровень маяков с учётом толщины будущей стяжки.

На саморезы кладут профили вверх основанием. Потом от стены к стене натягивают нить на уровне планируемой стяжки. По этим ориентирам маяки нужно выставить в одну плоскость при помощи саморезов и проверить горизонтальность уровня правилом. После маяки закрепляются раствором для стяжки (в местах фиксации, а потом и по всей длине).

Важно! Чтобы обеспечить целостность гидроизоляции, вместо саморезов используют подкладки.

Один из способов монтажа металлических профилей продемонстрирован на видео:

Установка маяков из брусьев

Процесс практически идентичен предыдущему. Единственное отличие – брусья до начала работ вымачиваются в воде. В противном случае существует вероятность их негативного влияния на раствор и качество самой стяжки.

Установка маяков из труб

Трубы к полу крепятся при помощи смеси для стяжки. Её выкладывают небольшими порциями на линии разметки основания с интервалом в 40-50 см. После, на состав укладывают трубы и слегка вдавливают их в раствор.

На уровне отметок между противоположными стенами натягивают нить, обозначая высоту стяжки, и выставляют маячки в одну плоскость. Для этого нужно вдавить трубу либо подложить смесь. Правилом проверяется горизонтальность выкладки, а потом трубы обкладываются раствором.

Установка реперов

Маяки на треногах располагают на полу в шахматном порядке на расстояние, не превышающее 1 м. Их высоту регулируют с помощью центрального стержня. Для ориентира, как и в предыдущих случаях, натягивают нити.

Установка маяков-саморезов

Способ практически идентичен тому, что приведён выше. В процессе используют штыри или саморезы. Их монтаж можно увидеть на видео:

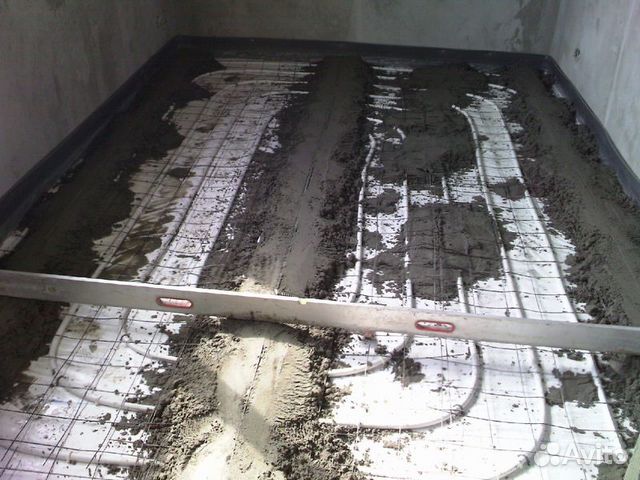

Формирование маяков из раствора

Нитку либо проволоку натягивают в несколько рядов между противоположными стенами параллельно разметке на полу (для ориентира). Готовую смесь выкладывают вдоль образовавшихся линий. Получается своеобразная стенка, как на фото:

Её выравнивают рейкой либо правилом до необходимого уровня, двигая инструментом перпендикулярно ориентирам, не касаясь проволоки. Потом проверяют горизонтальность и дожидаются высыхания (как правило, 2-3 дня).

Заливка стяжки

После установки направляющих можно переходить к заливке цементной стяжки либо самовыравнивающейся смеси. Раствор выливают между маяками, начиная от стены, и выравнивают правилом. Его передвигают по профилю.

Пример –  на видео:

Заполнение пространства раствором, как и выравнивание, производится постепенно. Следует перемешивать смесь из разных замесов, чтобы будущее покрытие не расслоилось, а стало монолитным.

Как только стяжка подсыхает до состояния, когда по ней можно ходить, любые маяки, кроме растворимых, вынимают. Оставляют их только в случае сухой подсыпки пола.

Важно! Саморезы и треноги убирают через 30 минут после заливки. Чтобы не повредить поверхность, следует обуть шипованные спецботинки.

Направляющие вынимают во избежание неприятных ситуаций. К примеру, штыревые маячки являются отличными шумопроводниками. Кроме того, направляющие могут привести к образованию трещин и станут выпирать при проседании стяжки.

Отверстия, которые остались от маяков заделывают раствором для стяжки при помощи шпателя. Предварительно их рекомендуется прогрунтовать, для обеспечения прочности поверхности.

Установку маяков и формирование стяжки смотрите на видео:

Способы монтажа и виды маяков для выравнивания основания пола цементной стяжкой

• Материал для маяков
• Общие правила монтажа
• Подготовительные мероприятия
• Нулевой уровень
• Варианты установки
• Советы
• Видео о быстрых способах установки маяков

Любое основание до момента настила напольного покрытия должно быть выровнено и получить идеальную поверхность, соответствующую горизонтальному уровню. С этой целью устраивается цементная стяжка путем проведения ряда мероприятий. Любые неровности плит перекрытия и другого основания будут устранены. Но для этого следует знать, как выставить маяки для стяжки пола. Именно они позволят производить разравнивание раствора по поверхности. К тому же маяки для стяжки пола позволяют значительно уменьшить трудозатраты. Для их монтажа существуют определенные требования, от которых отходить нельзя, если есть желание получить идеальный вариант.

Материал для маяков

Маяки для стяжки пола могут быть изготовлены из совершенно различных материалов, которые можно приобрести в строительном магазине или выполнить самостоятельно. Основные из них – это реечные варианты. Они имеют свою классификацию:

1. Деревянные. Относится к числу самых ранних способов устройства маяков. В качестве основного компонента выделяется деревянный брусок, имеющий сечение 3 см. В дальнейшем можно собственными силами регулировать расстояние путем подкладывания клиньев различного размера. То же самое достигается путем вкручивания саморезов разной длины. Чтобы в них не попадала влага из стяжки пола, бруски смачиваются предварительно в воде в течение определенного времени. Но они имеют свои недостатки. Основной из них – их следует удалить из стяжки после заливки. В противном случае с течением времени они начнут разлагаться.
2. Металлический профиль. Пользуются популярностью в настоящее время и подходят в основном для помещений с небольшой площадью. В них также можно вкручивать болты для регулировки высоты. Подходят для стяжки с толщиной слоя в 3 см. если она будет большей, то профиль начнет прогибаться под толщей бетона. Вся работа пойдет насмарку.



3. Стальная труба. Рационально использовать такие конструкции в больших по площади помещениях (склады). Они имеют свойства сохранять первозданное состояние даже при наличии серьезных нагрузок извне. Что касается сечения, то они могут быть не только круглыми или квадратными, но и прямоугольными.
4. Раствор. Происходит вкручивание саморезов на одинаковом расстоянии друг от друга, на головки которых накручивается стальная проволока. После этого под натянутую проволоку укладывается раствор так, чтобы получить конструкции, выступающие в последующем после высыхания в качестве направляющих.
5. Горки раствора. Уложенный раствор по периметру помещения подгоняется под нулевой уровень, выставленный предварительно.

Любой из этих вариантов позволит получить ответ на то, как выставить маячки для заливки пола. Выбрать нужно самый подходящий вариант, который подойдет для помещения, основания, типа стяжки и других факторов.

Общие правила монтажа

Установка для стяжки пола маяков требует внимания и аккуратности. Имеется несколько очень важных требований и правил к ней, главенствующими из которых являются:

1. Определение и вычерчивание нулевого уровня.
2. Одинаковое расстояние между соседствующими направляющими.

Правильная установка маяков для стяжки пола будет осуществлена лишь в том случае, когда в работе применяется весь необходимый инструмент и багаж знаний. Соблюдение технологии позволит получить желаемый результат.

Подготовительные мероприятия

До начала работ по установке маяков для стяжки пола следует подготовить основание. На данном этапе проводятся мероприятия по очищению пола от старой стяжки, любого другого вида финишного покрытия. Имеющиеся плинтуса удаляются. Они будут лишними и помешают проведению работ в последующем по заливке.

На поверхности может быть грязь, масляные пятна, краска, ласк и прочие материалы. От них также следует избавиться. Все выступающие фрагменты по возможности шлифуются. Если же они имеют значительные размеры, то лучше всего сразу сбить их.

Заделываются трещина на поверхности рабочим раствором. В необходимых случаях производиться ремонт стяжки пола. Когда все выполнено, можно приступать к грунтованию основанию. Последующее действие – создание слоя гидроизоляции. Для этого используются специальные материалы в рулонах, жидком виде или обычная полиэтиленовая пленка. В любом случае гидроизоляционный материал кроме пола должен также заходить еще и на стены примерно на 10-15 см, в зависимости от того, как выставлен нулевой уровень. Именно к этому действию и стоит перейти после того, как проведены все виды работ по подготовке основания для дальнейших мероприятий. В том числе устанавливаются маяки из раствора для стяжки пола.

Нулевой уровень

До того, как выполниться установка маяков для стяжки пола, следует подумать об отметках по периметру стен в помещении. В работе активно принимают участие такие инструменты как лазерный уровень или строительный. Каждый из них имеет свои особенности и положительные черты. Более частые отметки позволят получить максимально точный результат. Все эти линии соединяются впоследствии прямой горизонтальной линией. То есть, первоначально чертиться горизонт, который расположиться примерно на расстоянии 100 см от основания пола. Это линия получит название ровный эталон (базовый уровень).

После этого определяются наивысшие и низшие точки в помещении. От высшей точки очерчивается расстояние равное толщине будущей стяжки. Далее происходит измерение длины от эталона до отметки с толщиной стяжки. Аналогичное расстояние от эталона отмечается по всему периметру в помещении. Если соединить данные точки между собой, то мы получим нулевой уровень. Он послужит ориентиром при последующей установке маяков для заливки стяжки пола.

Во время начертания разметки следует обращать внимание на наличие выставленных дверей. Если они отсутствуют, то уровень стяжки делается таким, чтобы он не был выше будущего порога. Следовательно, начало отбития нулевого уровня и уровня заливки раствора – дверной проем.

Никто не должен задумываться о том, как выставить уровень пола для заливки. Это все выполняется в кратчайшие сроки. Главное использовать соответствующий инструмент для работы, иметь точные результаты.

Варианты установки

Чтобы выровнять основания пола для будущего настила напольного покрытия любого вида, требуется знать о том, как выставить маяки под заливку пола. Для этого используются в работе несколько вариантов маяков:

1. Профиль из раствора. Обычно применяют профиль из гипсокартона. Перевернув, его крепят на деревянные подставки. Можно также в качестве альтернативы использовать кирпичи, холмы растворов и другие средства. Чтобы профиль надежно был зафиксирован, используют крепкий цементно-известковый раствор. Замена ему – гипсовая основа. Все рекомендуют обойтись без цементно-песчаного раствора, так как он длительное время схватывается и высыхает. Для продолжения работ придется ожидать примерно 2-3 дня. Вместо профиля подойдет труба. Они в последующем все равно удаляются из стяжки.
2. Профили на саморезах. На основании будущего пола забивают первоначально дюбеля на расстоянии 0.2-0.3 м друг от друга. В них затем вкручиваются саморезы, которые фиксируют специальные маячковые профили. Путем вкручивания или вывинчивания саморезов можно регулировать расстояние для будущих маяков. Это позволят без особых сложностей выставить уровень и горизонталь. Не все знают, как выставить маяки под заливку пола при наличии грунтового основания. Здесь необходимо для начала прибить по периметру деревянные бруски, а уже в них вкручиваются саморезы.
3. Комбинированный вариант. Можно также использовать саморезы, но в сочетании с раствором. В основание забиваются дюбеля, в которые вкручиваются саморезы. В последующем по ним заливается раствор и снимается до уровня шляпки. После высыхания горки послужат основой для последующего выравнивания пола. Практически таких же образом производиться установка растворных маяков.
4. Самый старинный вариант – укладывание деревянных брусков на поверхности старой стяжки. Они подгоняются до нулевого уровня при помощи подкладывания под них различных элементов (могут быть деревянные клинья). Но для цементной стяжки бруски смачиваются в воде, чтобы не могли впитать жидкость из залитого раствора. В последующем от них следует избавиться, так как в процессе эксплуатации они начнут терять свои качества, гнить и трескаться.

Больше вариантов маяков будет для других вариантов стяжки пола (полусухая, наливной способ). Каждый из них подбирается индивидуально и при наличии соответствующих материалов, оборудования для работы. Если есть сомнения в качестве при выполнении монтажа маяков в помещении для выравнивания пола для последующего настила напольного покрытия или финишной отделки, лучше всего обратиться за помощью к специалистам.

Советы

Следует знать тонкости, позволяющие дать ответ на то, как правильно установить маячки для заливки пола быстро и качественно.

Раствор для маяков будет быстрее высыхать, если в его состав добавить определенное количество алебастра. Процесс готовности сократиться примерно до получаса и можно будет приступать к заливке пола и выравнивания основания.

На поверхности маяков может появляться раствор во время заливки. Его следует моментально удалять, так как может вызвать повышение уровня будущего пола. Это сразу же вызовет дефект поверхности, на который придется тратить силы и время для устранения.

Те места, где располагаются маяки для стяжки пола должны быть предварительно смочены до заливки. Такие действия позволят лучше схватиться подготовленному раствору.

После заливки до полного схватывания раствора следует удалить саморезы, деревянные бруски, другие виды маяков. Передвижение осуществлять можно лишь по деревянному настилу. Данные участки сразу же заделываются раствором. Лучше выполнять работы в команде, чтобы каждый отвечал за конкретный объем работ и участок. Так будет гораздо быстрее и качественнее проводиться заливка. Выравнивание пола осуществиться в кратчайшие сроки.

Толщина стяжки может достигать 100 мм. В таком случае дополнительно устраивается слой армирования, или же отсыпка из керамзита. Некоторые маяки из профилей могут при этом прогнуться из-за нагрузки. Чтобы этого избежать, примерно за полтора-два часа до начала заливки все пустоты под ними должны быть заполнены раствором. К моменту начала выравнивания он схватиться и будет четно держать всю нагрузку.

Выставление маяков занимает определенное время для процесса заливки. Но очень важен, если необходим результат. По ним гораздо проще производить разравнивание раствора в четком соответствии с горизонтальными линиями.

Видео о быстрых способах установки маяков

Видео:

Видео:

Видео:

Видео:

Видео:
