Мауэрлат на крыше: Мауэрлат для крыши

Мауэрлат для крыши

Мауэрлат — составляющая часть стропильной кровли в виде просушенного бревна или бруса, которые закрепляют на наружные стены. Иными словами, это армопояс по периметру дома. В деревянном строении в качестве мауэрлата часто выступает последний венец сруба, а в каменном — устанавливают и фиксируют отдельный пояс.

Материалы и назначение мауэрлата

Эксперты советуют устанавливать конструкцию из бруса, а не из бревна, так как работать с брусом гораздо легче. Прямоугольный профиль пиломатериала значительно упрощает установку. Кроме того, брус располагается на срезах стен устойчивее и прочнее. Мауэрлат необходим в следующих целях:

• Равномерное распределение сосредоточенной нагрузки стропильных ног по площади верхнего основания стены. Таким образом, данная конструкция становится своеобразным фундаментом для стропильной системы кровли;
• Присоединение к системам крыши дома, что наиболее востребовано для регионов с преобладанием сильных ветров.

Для изготовления мауэрлата подходит брус с сечением 150х150 мм, реже применяют 100х100 или 200х200 мм. На выбор размера влияет вид и вес кровельного материала. Так, для тяжелой металлочерепицы нужно выбирать большее сечение, а для легкого ондулина допустимы минимальные размеры. Как выбрать кровельное покрытие, читайте в статье “Чем покрыть крышу частного дома”.

Установка мауэрлата

При монтаже мауэрлата в деревянном доме применяют нагели из дерева. Желательно устанавливать цельную конструкцию, а не собирать пояс по частям. Сегодня существует несколько схем установки мауэрлата и стропильной системы кровли. Рассмотрим наиболее популярные:

• Для классической двухскатной крыши на пояс поперек укладывают подстропильные балки, куда затем устанавливают стропила. Таким образом, конструкция образует треугольник, который является самой устойчивой, надежной и прочной фигурой;
• Для мансарды со скошенным потолком стропила врезают сразу в мауэрлат по системе “шип в паз”.
  В данном случае важно использовать толстый и прочный брус, чтобы после врезки он сохранял несущие способности.

В любом случае монтаж мауэрлата и стропильной системы требует тщательных расчетов и соблюдения технологии установки. Без этого конструкция получается ненадежной, в результате чего она может перекоситься или деформироваться. Кроме того, важно тщательно обработать каждый деревянный элемент защитными средствами, чтобы предотвратить появление плесени, гнили и трещин.

Чтобы получить прочную и надежную кровлю, обратитесь к профессионалам. Мастера фирмы “МариСруб” подберут качественные материалы, комплектующие и покрытие для кровли, грамотно рассчитают стропильную систему. Мы самостоятельно изготавливаем брус и бревно, что позволяет контролировать качество пиломатериалов. Предлагаем высушенные прочные изделия с защитной обработкой.

Качественно и надежно выполняем установку стропильной системы и все кровельные работы. Предлагаем строительство домов из бревна и бруса “под ключ”. Комплексное строительство включает индивидуальное проектирование или изменение уже готового проекта, сборку и обработку сруба, монтаж фундамента и кровли, внешнюю и внутреннюю отделку дома, подведение и подключение инженерных сетей.

необходимые размеры, правильное крепление стропил, нюансы установки на кровлях с малым уклоном

Сделать односкатную крышу не сложно даже новичку в строительстве. Стоимость материалов для такой крыши обойдётся дешевле, чем для двускатной, вальмовой и шатровой.

Если правильно рассчитать снеговые и ветровые нагрузки, подобрать качественный материал кровельного покрытия, служить она будет долго.

Важное значение имеет грамотный монтаж мауэрлата, который «привязывает» всю конструкцию крыши к зданию.

Содержание

• 1 Что это такое и для чего нужен?
• 2 Особенности устройства и влияние небольшого наклона
• 3 Используемые материалы
• 4 Размер сечения
• 5 Способы крепления
  • 5.1 Без армопояса
    • 5. 1.1 К кирпичной кладке
    • 5.1.2 К керамзитоблокам
    • 5.1.3 К газосиликату
    • 5.1.4 К шлакоблоку
    • 5.1.5 К газобетону
    • 5.1.6 К пенобетону
  • 5.2 К армированному поясу
    • 5.2.1 Толщина ж/б ленты
    • 5.2.2 Как присоединить брус?
• 6 Монтаж стропил
• 7 Защита от влаги и холода
  • 7.1 Гидроизоляция
  • 7.2 Утепление
• 8 Заключение

Что это такое и для чего нужен?

Мауэрлат объединяет и удерживает все составляющие крыши. Закрепляется сразу к стенам, если они выполнены из прочного непористого материала. В противном случае используется армопояс. Назначение:

• позволяет распределять нагрузку от крыши;
• предотвращает перекосы;
• устраняет парусность;
• привязывает конструкцию крыши к коробке.

Особенности устройства и влияние небольшого наклона

Крыша, которая состоит из одного ската, предполагает увеличенную высоту одной из стен.

Когда строение сделано из бревна или бруса, функцию опорной балки исполняет верхняя обвязка сруба. Стропильная система выглядит как прямоугольный треугольник.

В теории стропила должны прикрепляться к мауэрлату, смонтированному на армопоясе стены. Однако на лёгких строениях с небольшим уклоном и небольшими нагрузками, его можно уложить непосредственно на стенах и закрепить анкерами либо скрутить вмурованной в раствор между кирпичами проволокой (подробно о том, каким должен быть минимальный угол наклона односкатной крыши, читайте тут).

Верхнюю плоскость стен застилают влагозащитным материалом, чтобы обеспечить опорному брусу надёжную преграду от влаги.

Используемые материалы

Чаще конструкция крыши полностью сделана из древесины, скреплённых досок или бруса. На производственных строениях и хозпостройках чаще применяют металлопрофиль.

• Металлопрофиль. Металлические конструкции считаются наиболее долговечными, чем древесина, выдерживают повышенные нагрузки.

  Металлопрофиль может быть в виде круглых стальных труб или с квадратным профилем. В паре с металлопрофилем есть возможность задействовать брус.

• Скреплённые доски. Доски целесообразно применять в каркасном строительстве, для лёгких зданий.

  Для тяжёлых строений доски использовать не рекомендуется. Не выдержит она и кровлю с дополняющими элементами, увеличивающими общую массу крыши, например, утеплителями. Скреплённые доски фиксируют по периметру строения.

  Древесину надо выбирать качественную, хорошо просушенную, прочную. Доски не должны потрескаться при эксплуатации от воздействия дождя, солнца, ветра.

• Брус. Брус укладывают по периметру крыши под стропильные балки. Это позволит пропорционально распределять нагрузку. Главное условие: отсутствие сучков. Если без этого не обойтись, их размер не должен превышать две трети толщины бруса. Сучки могут спровоцировать раскол конструкции.
  Мауэрлат из бруса используют для кирпичных и пеноблочных домов. Перед тем, как укладывать его стены, древесину тщательно со всех сторон обрабатывают антисептиком.

Размер сечения

Минимально допустимые параметры сечения бруса по СНиП II-26-76 должны быть 10 см х 10 см. Это позволит крепко удерживать крышу.

Специалисты рекомендуют подстраховаться и увеличить сечение до 15 см х 15 см либо 10 см х 15 см. Уменьшать эти параметры нельзя, крыша будет ненадёжной и не выдержит снеговых и ветровых нагрузок.

Способы крепления

Опору для крыши необходимо неподвижно и точно зафиксировать анкерными болтами, проволокой, пробками из древесины или оцинкованными шпильками:

• Анкерными болтами. Самый надёжный элемент закрепления основания крыши — анкерный болт. Число крепежей должно равняться количеству стропил, допускается больше.

  Для прочной фиксации их выставляют ровно по линии, сами болты должны стоять исключительно вертикально. Анкера не располагают в местах, где закрепляются стропильные ноги.

  Если планируется использовать анкерные болты для крепления мауэрлата на пено-, газобетонный дом, сверху заливают армопояс. Газобетон слишком «мягкий», чтобы крепить к нему мауэрлат.

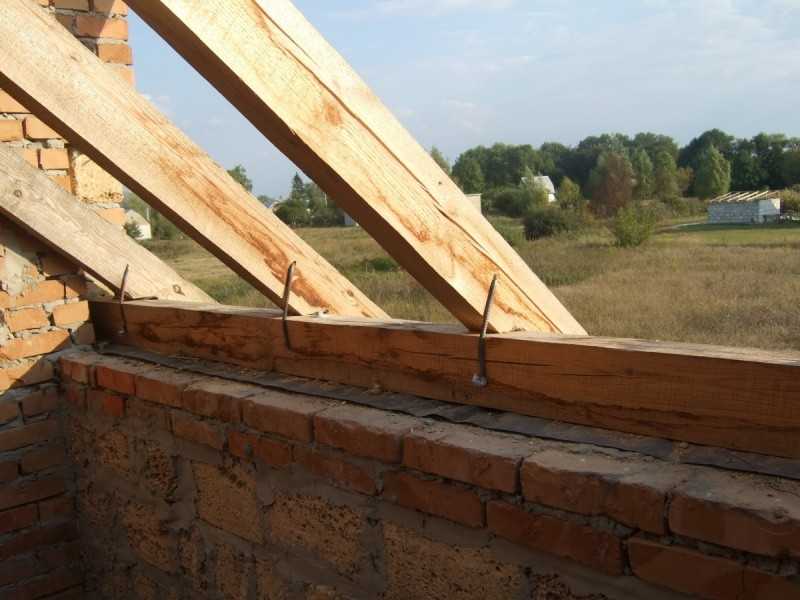

• Проволокой. Несложный метод закрепления мауэрлата предполагает использование 6-ти миллиметровой проволоки. Правила крепления:
  1. В верхних рядах кладки в раствор замуровывают куски проволоки.
  2. Соблюдается дистанция между отрезками не менее 0,6 м.
  3. Концы проволоки для обвязки балки должны свисать на 0,25 м.

  Такой достаточно простой метод подойдёт для кирпичных зданий.

• Стальными шпильками. Метод закрепления опорного бруса стальными шпильками применим для лёгких домов. Металлические элементы с оцинкованным слоем Г-образной формы утапливают в раствор каменной кладки и впоследствии применяют для закрепления опорной балки.

  В раствор штыри погружают на 0,4-0,5 м. Из стены шпильки должны выступать на 5 см.

  Шпильки иногда приваривают к металлической квадратной пластине. Вставляют их в момент кладки последних рядов стен.

• Пробками из древесины. Когда речь идёт о летних строениях, хозпостройках, используют пробки из дерева. Каждый крепёж тщательно обрабатывают антисептическим материалом и покрывают рулонным влагоизолятором. Иногда пробки выпиливают из бруса и пропитывают битумом. Закладывают в стену на дистанции 0,6 м.

Без армопояса

Мауэрлат может стать связующим звеном между стенами и крышей без армопояса, всё зависит от материала стен. На пористые блоки лучше устанавливать армопояс, но даже без него, при соблюдении технологии крепления, можно добиться достаточной жесткости конструкции.

К кирпичной кладке

Кирпичную кладку внешних стен завершают горизонтальной поверхностью либо с уступом.

Первый вариант предусматривает привязку крыши на внутренней стороне, с обязательным утеплением блоков.

Выбор крепежей привязан к масштабам строения, климатическим условиям.

• анкерные болты;
• вмурованные оцинкованные шпильки;
• проволоку, выступающую из стен.

Поверх кладки выстилают влагоизоляционный слой из гидроизола, линокрома, любого рулонного кровельного материала.

К керамзитоблокам

Хрупкий керамзитный блок не выдерживает жёстких крепежных элементов, которые приводят к расколу блока. В этом случае для крепления мауэрлата к стенам используют химические анкеры. Они бывают двух видов:

• Полимерные, которые закладывают в блок из пистолета-дозатора.
• Ампульные выглядят как капсулы, которые вставляют в блок.

Сделаны такие крепежи из особенных химических веществ, которые способны быстро затвердевать, обладают долгим эксплуатационным сроком.

К газосиликату

Для газосиликатных стен подойдут металлические шпильки. Монтаж шпилек выполняют с равным шагом и вертикальным заглублением. Для точности выполнения работ подготавливают шаблон из доски с отверстием для шпильки.

Для крепежей 12 мм понадобятся отверстия Ø14 мм. В брусе просверливают отверстия по размерам диаметров шпильки. Для блоков размером 37,5 см понадобятся шпильки Ø12 мм, длиной 33 см. Концы штырей усиливают шайбами.

К шлакоблоку

Для малых построек из шлакоблока в роли крепежей используют вмурованные шпильки.

Для масштабных строений подойдут анкерные болты. Штыри монтируются с дистанцией 0, 8 м. Они должны выступать от внешней плоскости стены на 0,2 м.

Заблаговременно размечают шаг между анкерами, ввинчивают болты и фиксируют мауэрлат. Обязательно используют гидроизоляционную подложку.

К газобетону

Закрепить мауэрлат на газобетон можно стальной проволокой. Этот способ позволяет минимизировать отрицательную сторону газобетона — его мягкую структуру. Для этого между последним и предпоследним рядами в раствор утапливают отрезки проволоки.

Свисающие концы проволоки должны остаться такой длины, что её хватило для свободной обвязки опорной балки. Мауэрлат укладывают на стены и скручивают. Количество кусков проволоки зависит от периметра стен. Шаг выдерживается в границах 50-60 см.

К пенобетону

Наилучшим способом фиксации мауэрлата на пеноблок является использование проволоки. Между стенкой и брусом прокладывают влагозащитный слой.

В последних рядах стены закладывают металлическую проволоку. Центр закладывают под блоки, концы выводят. Выступающего отрезка должно хватить для того, чтобы свободно продеть проволоку сквозь балку и выполнить скрутку. Крепежей должно быть столько, сколько стропильных ног либо больше.

Справка! Также для газо- и пенобетонных строений мауэрлат к стенам можно крепить спецанкерами для этих материалов.

К армированному поясу

Для панельных строений, для домов, возведённых из пористых материалов (газоблока, пеплоблока), лучше использовать армированный пояс.

Из видео узнаете о том, как правильно крепить мауэрлат к армопоясу:

Толщина ж/б ленты

По толщине армопояс не должен быть шире стены, иначе она не обеспечит надёжность конструкции. Допускается минимум 0,15 м, но лучше делать толщину 0,2 м.

Должна выдерживаться одинаковая степень прочности конструкции по всей протяжённости. Поэтому бетонный пояс делают монолитным, заливая его без перерыва.

Согласно санитарными нормами и правилами армирующий пояс по размеру должен быть на 1⁄3 толщины стен.

Как присоединить брус?

Закрепляют опорную балку шпильками либо анкерными болтами. Делают это следующим образом:

1. в брусе просверливают отверстия с нужным шагом;
2. накладывают опорную балку на болты или штыри;
3. укладывают влагозащитный материал;
4. закручивают анкера;
5. укрепляют крепежи контргайками.

Лишние выступающие места убирают с помощью дисковой пилы.

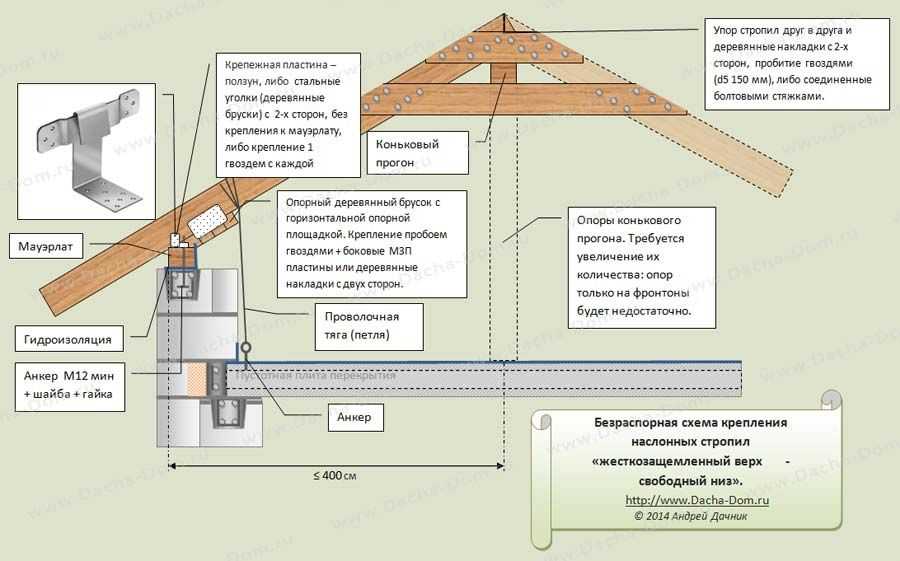

Монтаж стропил

Когда опорный брус уже надёжно зафиксирован по периметру стен, приступают к монтажу стропильных ног. Необходимо соблюдать следующие правила:

• сформированные запилы должны обеспечивать максимально плотное прилегание всех элементов;
• стропила фиксируют металлическими уголками, болтами, шпильками;
• для обеспечения скольжения стропил к мауэрлату используются «салазки».

В месте контакта мауэрлата и стропильных ног не допускается использование подкладок, так как со временем от нагрузки они деформируются.

Защита от влаги и холода

Установка мауэрлата включает монтаж влагоизоляции под опорной балкой и утепление изнутри.

Гидроизоляция

Гидроизоляционные работы проводят на этапе укрепления опорной балки. Перед закреплением мауэрлата верхнюю плоскость стены укрывают влагозащитным материалом. Нельзя допустить того, что вода не проступила сквозь щели.

Для защиты используют рулонные материалы типа рубероида либо иные гидроизоляторы. Предпочтение отдаётся долговечным влагозащитным материалам.

Возможно, вам будет интересно узнать о надежных методах гидроизоляции кирпичной стены изнутри и снаружи, а также чем обработать газобетонные блоки снаружи от влаги.

Утепление

Утепляют мауэрлат изнутри в чердачном пространстве (о том, какой бывает утеплитель для наружных и внутренних стен кирпичного дома и как выбрать лучший, читайте тут). Под балку прокладывают пароизоляционную плёнку. Это не даст проникнуть парам из помещения. Хорошо ведут себя в качестве утеплителей:

• спрессованные опилки;
• пенополистирол;
• минеральная вата;
• монтажная пена.

При выборе утеплительного материала отдают предпочтение таким, которые обеспечивают повышенную влагостойкость, не выделяют токсинов, не горят и легко монтируются.

Заключение

Опорный элемент, который предотвращает парусность крыши и привязывает её к зданию называется мауэрлатом. Может быть выполнен из бруса, оцинкованного металлопрофиля, досок. В процессе монтажа мауэрлата на односкатную крышу его утепляют и гидроизолируют. Рекомендации по обустройству односкатной крыши для дома своими руками вы найдете здесь.

Крепёж производится за счёт армопояса или на стены. В качестве крепежных элементов используются проволока, анкерные болты, шпильки, пробки из древесины. Чтобы односкатная крыша была долговечной и выполняла своё предназначение, мауэрлат необходимо крепить по всем строительным нормам и правилам.

Крепление для стропил: варианты и способы

Строительные блоки или другие материалы. При этом важно не только то, насколько качественным получился фундамент и возведенные стены, очень многое зависит и от монтажа кровельной конструкции. Знание способов крепления стропил позволяет получить прочную крышу, которая прослужит долгое время.

Главное соблюдать технологические особенности различных конструкций крыши, и тогда можно избежать многих нежелательных нюансов и последствий. Стропильная система Под этим определением можно считать каркас крыши любого дома, который принимает на себя вес всего кровельного материала, равномерно распределяя его по всей своей поверхности.

Надежность всей кровли напрямую зависит от трех основных факторов: Точность расчета — важна для правильного подбора количества и сечения несущих элементов. Материал изготовления. Соблюдение технологии монтажа. Знание и понимание способов крепления стропил позволяет улучшить несущие качества всего каркаса и обеспечить необходимую прочность и надежность.

Ошибки, допущенные в системе крепления стропил, приводят к значительным потерям свойств стропильной конструкции. Также нельзя исключать возможность деформации кровли. Наверное, не стоит и упоминать, к чему все это может привести в итоге. Каркас крыши не просто так называют стропильной системой, так как здесь элементы соединяются между собой при помощи креплений. В результате он придает всей конструкции крыши необходимый уклон. Собственно, благодаря этому и достигается равномерное распределение всей нагрузки на несущие стены дома.

А собственно что из себя представляют элементы всей этой системы? В ее основе множество компонентов, каждый из которых служит для выполнения своего предназначения: мауэрлат; стропильные ноги; бежит; стеллажи; стойки. Строительство любого жилого дома или сооружения начинается с возведения фундамента. У крыши тоже есть свой «фундамент», которым как раз и является мауэрлат. Это массивный брус или брус сечением 150×150 мм или 200×200 мм, которые укладываются вдоль несущих конструкций дома или строения (бани, летней кухни и т. п.).

Часто к нему производится крепление деревянных стропил. Благодаря такому основанию нагрузка распределяется равномерно, а сама конструкция защищена от опрокидывания. За счет наличия стропильных ног держится вес всей конструкции крыши. Все пространство между ними обычно заполняют теплоизоляционным материалом, а сверху укладывают обрешетку. Но что такое пробеги? Это горизонтально ориентированные брусья, которые располагаются вдоль крыши.

В системе крепления стропил двускатной крыши. Всего есть два вида. Один из них коньковый (его локализация приходится на самый верх крыши для удержания стропил). Еще одна разновидность – боковой прогон, который крепится по центру стропильных ног.

Стойки – это дополнительные опорные элементы для опирания конька и стропил, которые частично воспринимают нагрузку всей конструкции крыши. Что касается подкосов, то в данном случае речь идет о наклонных балках, поддерживающих стропила и тем самым повышающих прочность и жесткость всей конструкции. Однако проектирование всей конструкции крыши будет неполным при отсутствии некоторых дополнительных и в то же время обязательных составляющих. Это можно понять по фото стропил. А без этих элементов невозможно завершить строительство крыши, ведь каждый из них выполняет свое предназначение.

Какова основная задача крыши любого дома? Правильно — обеспечить защиту всех его обитателей от разного рода погодных условий. Исходя из российского климата, кровля воспринимает нагрузки следующего характера: дождевая; ветер; пребывание на палящем солнце; вес снега и льда. От того, насколько качественно и надежно сделана крыша, будет зависеть комфорт домочадцев и срок службы здания.

При этом нельзя сбрасывать со счетов эстетическую составляющую, ведь крыша – это украшение любого дома, и любому хозяину хочется, чтобы она выглядела красиво. И не на зависть соседям, а для собственного удовольствия. Способы крепления стропил знать важно, но не последнюю роль в этом играет обрешетка.

• , состоящий из стропил, доставлен, пора приступить к другому, не менее важному этапу – созданию упомянутой конструкции. Обрешетка может быть двух видов: разреженная; твердый.
• Разреженный ящик характеризуется редким шагом элементов. Такая конструкция идеальна для формирования кровли из шифера, керамической или металлочерепицы. Прочную конструкцию формируют из досок с шагом не более 10 мм или фанеры.

• Это оптимальный выбор в тех случаях, когда крышу планируется покрыть мягкой черепицей, плоским шифером или рулонным материалом. Кроме того, это обязательное условие для сложных мест – вывод дымохода, пересечение скатов, по карнизу крыши.
• Ригель Это довольно объемный термин, так как у этого элемента множество функций. Он даже изготавливается из разных материалов, в зависимости от характера применения. А вот что касается крыши, то у него есть определенная задача. И в креплении для стропил этот элемент тоже играет немаловажную роль.
• Ригель – это горизонтальная балка, соединяющая стропила друг с другом и помогающая предотвратить растрескивание крыши. Его роль заключается в равномерном распределении нагрузки от стропильной системы.
• Существует несколько вариантов крепления ригеля к стропильному каркасу, где используются разные крепления: болты с гайками; шпильки с шайбами; специальное приспособление; гвозди; комбинированный вариант, когда предпочтение отдается одновременно нескольким видам крепежа. Кроме того, само крепление может быть с врезкой или накладным.
