Мауэрлат крыша: Мауэрлат для двухскатной крыши своими руками

Мауэрлат: что это такое и зачем он нужен?

Сегодня мы обратимся к понятию «мауэрлат». Узнаем, что это такое, как он используется, а также познакомимся с секретами мастеров. Красивое название пугает новичков в строительном доме. На самом деле, это простая конструкция. Но без нее обойтись невозможно при кровельных работахhttp://кровельщик.su/krovelnyie-rabotyi/.

Что такое мауэрлат?

Мауэрлат – это брус, проложенный по периметру здания, который закреплен к несущим стенам на анкера или стержни с резьбой, вмурованные в стену. Мауэрлат передает нагрузку от стропильных ног на несущие стены здания. Для мауэрлата применяют брус квадратного сечения из хвойных пород дерева размерами 100х150 мм.

Крыша – сложная и тяжелая конструкция. Кровельная система состоит из нескольких элементов. Принято считать, что кровля защищает здание от внешних явлений.

Вместе с тем она несет серьезную нагрузку на фундамент. Если обустроить кровлю неправильно, дом просядет, а может и вовсе разрушиться. Важно правильно распределить нагрузку. Эту функцию как раз и выполняет такой элемент, как мауэрлат.

Зачем он нужен?

Для строительства зданий используют различные материалы. Некоторые из них отличаются особой твердостью. К ним сложно крепить кровельные элементы. Другие виды отличаются большим весом. Они увеличивают нагрузку на фундамент. Более того, прочность кладки может быть несовершенной именно из-за собственного веса строительного материала.

Чтобы не произошло разрушения, дом сохранил свою целостность, оборудуют мауэрлат. Он представляет собой опорную раму. Ее крепят на верхний торец стен. Рама становится связующим звеном между стропильной системой и опорными стенами. В результате использования мауэрлата образуется единое целое.

Кроме того, посредством данного элемента достигается жесткая связка. Кровельная конструкция наделяется прочностью, нерушимостью. Она приобретает устойчивость к ветрам, к примеру.

Таким образом, мауэрлат решает ряд проблем. Поэтому при обустройстве стропильной системы для крыши важно правильно соорудить и эту конструктивную и многофункциональную деталь.

Из чего делают?

Давайте рассмотрим виды материалов, которые подходят для изготовления мауэрлата. Вообще, они бывают либо деревянными, либо металлическими. Но выбор зависит не только от предпочтений застройщика.

Секрет от мастера. Мауэрлат изготавливается из того же материала, что и стропильная система. Например, если она сооружена из деревянных балок, то и мауэрлат должен собираться из них же. Металлическая конструкция не подойдет.

В частном строительстве обычно используют древесину. Требования к материалу следующие:

1. Сечение балки должно отвечать показателям нагрузки. В частном строительстве чаще используют балки с размерами 20Х20 см.

2. Можно использовать и доски. Но они накладываются друг на друга и жестко соединяются креплением. Конструкция должна быть прочной и не «болтаться».

3. Важно обратить внимание на качество древесины. На материале не должно быть трещин, сучков, подгнивших участков и т.п.

4. Специалисты рекомендуют сооружать мауэрлат непрерывной длины, то есть балки должны быть цельными. Условие обеспечит прочность конструкции, а значит, и всей крыше.

Секрет от мастера. Сращивать элементы встык запрещено. Используют способ врубки вполдерева с обязательным креплением стальных метизов.

Секреты монтажа

Перед сборкой мауэрлат пропитывают особыми составами. Они гарантируют длительный срок эксплуатации конструкции. Кроме того, под мауэрлат нужно уложить гидроизоляционный слой. Его роль чаще играет рубероид. С кирпичом, бетоном, деревом мауэрлат соприкасаться не должен.

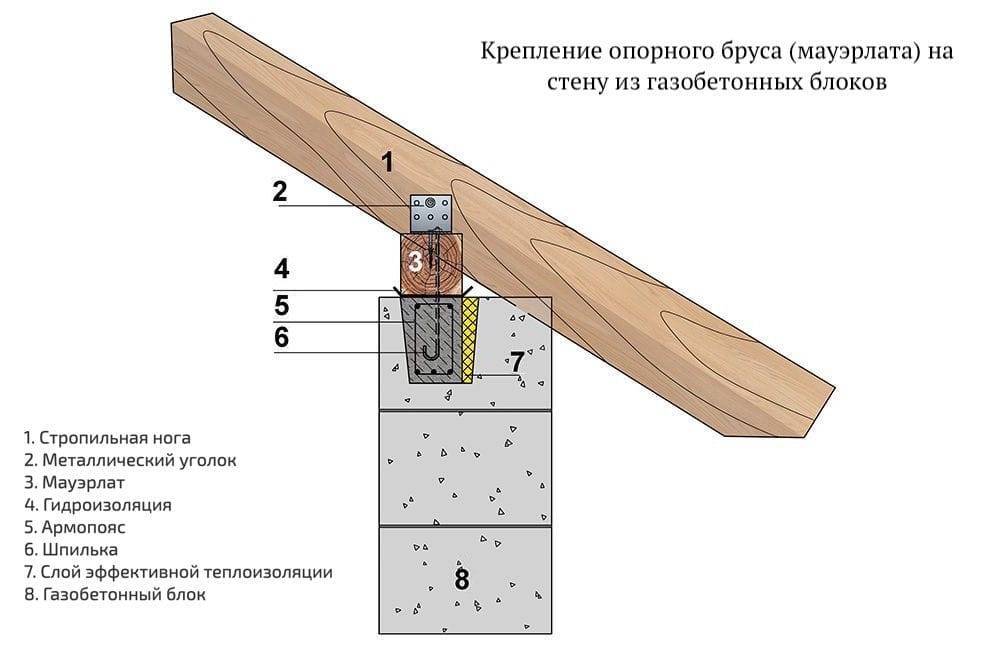

Мауэрлат крепят разнообразными способами. Выбор зависит от типа кровли и особенностей материала, из которого возведено здание. Так, опорная рама может лежать только на тех стенах, на которые опирается стропильная система либо крепиться по всему периметру. Второй вариант используют при обустройстве вальмовых кровель, к примеру.

Таким образом, мы выяснили, что такое мауэрлат и в чем заключатся его особенности.

Мауэрлат – что это такое и всегда ли он нужен?

У строителей, как и у большинства профессионалов, множество хитрых словечек, нередко вводящих в ступор простых обывателей. О том, что такое «цоколь», известно почти всем. А вот что такое мауэрлат и для чего он нужен — немногим. Итак, откроем вам тайну: мауэрлат — это то, на что опирается крыша, точнее — вся её стропильная система.

Мауэрлат выполняет две функции:

1. Компенсирует распирающее усилие от стропил.
2. Удерживает крышу на стене.

Если на крыше есть снег, особенно подтаявший, то сила тяжести, им порожденная, ослабляется на величину синуса угла ската крыши. Кроме уменьшения воспринимаемой нагрузки, скат изменяет и направление силы, действующей на него. Оно становится не вертикальным, а направленным немного в сторону, наружу. Это и есть распирающее усилие.

Его величина может быть столь значительна, что если стена сложена из дискретного материала (кирпича, газобетонных блоков, бетонных панелей), то закрепленное прямо на ней стропильное дерево может разрушить кладку. Решением проблемы является закрепление по верхнему краю стены длинной балки – мауэрлата. К ней и крепится стропильная система крыши. Для надежности мауэрлат укладывается по всему периметру верхнего края капитальной стены, образуя прочную раму.

Скат крыши, кроме уменьшения давящего усилия, еще и уменьшает и парусность кровли. Однако не настолько, чтобы быть абсолютно уверенным, что крышу не унесет порывом ветра. Для компенсации отрывающего усилия мауэрлат должен быть прочно закреплен на стене.

Мауэрлат делается из того же материала, что и вся стропильная система. Поэтому он может быть не только из дерева, но и из железа. Главное условие – подстропильная балка должна быть (в идеале) единой неразрывной конструкцией, в крайнем случае – надежно состыкованной.

Мауэрлат устраивается как отдельная конструкция только в домах, капитальные стены которых сложены из кирпича, газобетонных блоков, бутового камня, самана и прочего «дискретного» строительного материала. В деревянных домах мауэрлатом может быть последний венец, особо прочно закрепленный на предыдущих. Нет необходимости устраивать такую особую конструкцию и в каркасных домах.

Как правильно устроить?

Для устройства мауэрлата надо использовать балки, сечение которых равно трети толщины капитальной стены. Обычно для этого подходит брус сечением 150 или 200 мм. Толще брать не стоит, поскольку это дополнительная нагрузка на стену, а поднимать на большую высоту брусья такого сечения достаточно тяжело.

Если балки мауэрлата стыкуются, то длина каждой части должна быть максимально большой. Для иллюстрации этого можно привести следующий пример: стандартная длина любого пиломатериала 6 метров. Если стена, на которую будут опираться стропила, имеет длину 8 метров, то для мауэрлата надо брать две балки по 4 метра. Использование шестиметрового бруса и двухметрового «отпилка» будет ошибкой.

Перед укреплением балки на стене ее надо защитить от влаги. Для этого достаточно обернуть ее рубероидом и закрепить его строительным степлером (высота скобы минимум 10 мм).

Балка мауэрлата укладывается по внутреннему краю капитальной стены или ровно по осевой линии. Иначе вам не удастся надежно ее закрепить. В местах соединения с поперечной балкой делается запил «в полдерева», просверливается отверстие и забивается шкант. Угол соединения закрепляется строительной скобой. Забивать ее надо так, чтобы образовалась гипотенуза равнобедренного прямоугольного треугольника.

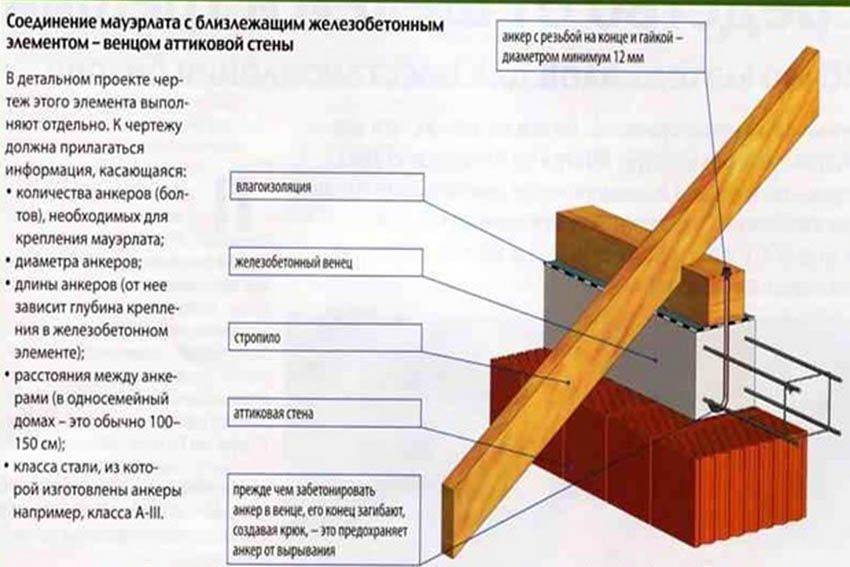

Как закрепить на стене?

Чтобы мауэрлат держался надежно, надо все крепежные элементы размещать в толще кладки капитальной стены. Проще всего укрепить в кладке длинные скобы из мягкой стальной проволоки. Она обхватывает мауэрлат, плотно закручивается, а остатки – загибаются. Закрепленные в кладке болты надежнее, но размечать и сверлить отверстия в балке – занятие долгое и кропотливое.

Закрепить мауэрлат можно строительными скобами, если в кладке под ним установить деревянные вкладыши (отпилки брусьев). Устанавливать их надо так, чтобы скоба забивалась в торец, иначе есть риск, что вкладыш лопнет.

Мауэрлат можно сделать из трех досок шириной 150 мм и толщиной 50 мм. Первая из них крепится анкерным винтом, две последующие – приколачивают сверху гвоздями длиной 150 мм. Этот способ удобен тем, что доски легче поднять на высоту. Кроме того, анкерный болт можно устанавливать уже в готовую кладку, например, в том случае, если монтаж кровли производится уже вами лично или другой строительной бригадой, а предыдущие строители крепежа не устанавливали.

В заключение хочется сказать, что мауэрлат – важная и необходимая деталь в конструкции дома. Пренебрегать ее устройством не стоит. Незыблемых правил при этом только два: использовать как можно более длинные цельные балки и надежно крепить их к кладке стены. В остальном можно руководствоваться чувством меры и здравым смыслом.

Строительная компания СтроиМ очень серьезно относится к своей работе, поэтому в качестве монтажа муаэрлата и всей кровли, вы можете не сомневаться. Обращайтесь к нам, замерщик приедет бесплатно и даст все рекомендации.
