Мауэрлат на газобетон без армопояса

Строительство домов из газобетона в последнее время достигло очень высокого уровня популярности, и не прослеживается никаких тенденций к ее уменьшению Наоборот, спрос на этот материал растет, что вполне объяснимо по целому ряду причин. Солидные размеры блоков наряду с их четкой «геометрией» , использование оптимизированной смеси для кладочного клея-раствора – всё это позволяет проводить возведение ровных стен в максимально короткие сроки. Вместе с тем, получающиеся стены имеют относительно небольшую массу, то есть не оказывают большой нагрузки на фундамент, уже изначально обладают весьма неплохими термоизоляционными качествами – то есть затраты на последующие утеплительные работы будут уже не столь значительны.

Мауэрлат на газобетон без армопояса

Но есть у практически любого типа газобетона одно «уязвимое место». Речь идет о сложностях, с которыми приходится сталкиваться при соединении иных конструктивных элементов к пористым стенам. «Классический» крепеж, зачастую, становится бесполезен, так как не удерживается в толще газобетона, и приходится искать иные решения.

Хорошо, если задача – присоединить какую-либо вспомогательную или декоративную деталь – бывает достаточно обычных саморезов. Ну а если проблема кроется в креплении мощного бруса мауэрлата?

Как правило, под такие несущие элементы конструкции заливается сплошной армированный железобетонный пояс. Однако, некоторые самодеятельные строители, видимо, из соображений экономии времени и материалов, пытаются отыскать способы, как можно закрепить мауэрлат на газобетон без армопояса. Давайте посмотрим, насколько это возможно, и стоит ли вообще прибегать к такому решению.

Несколько слов о важности мауэрлата

Что такое мауэрлат и для чего он необходим? Человеку, неискушенному в вопросах строительства, это мудреное слово зачастую вообще ничего не говорит. А между тем, речь идет об одной из важнейших несущих деталей конструкции здания.

Что такое фундамент – знают, наверное, все. Так вот, по своей функциональности мауэрлат вполне можно сравнить с фундаментной лентой.

Правда, она отвечает за нагрузки, передающиеся со всего здания в целом, а мауэрлат – только за те, что образуются в ходе эксплуатации всей конструкции крыши – стропильной системы, кровельного покрытия, утеплительного «пирога», внутренней обшивки скатов (если она есть) и т.п.

С некоторым допущением, значение мауэрлата для конструкции крыши можно сравнить с важностью фундамента – для всего дома.

А нагрузки здесь могут быть немалыми, и что самое опасное – иметь распирающую, перпендикулярную поверхностям стенам направленность, то есть работать на их разрушение. Все дело в углах скатов кровли – именно это дает такое разложение векторов приложения сил, как от тяжести самой конструкции крыши, так и при внешних нагрузках – снеговой и ветровой.

Особенно опасны подобные распирающие точечные нагрузки, передаваемые от стропильных ног, для стен, выложенных из штучного материала – кирпича или кладочных блоков (куда относится и газобетон). Значит, необходимо максимально равномерно распределить выпадающую нагрузку по всей длине стены. И, опять же, по аналогии с фундаментной лентой, с этим сможет справиться мощный деревянный брус, который плотно упирается на всем своем протяжении в торец стены.

Нагрузка от стропильных ног не передается напрямую на блочную стену – благодаря наличию мауэрлата она равномерно распределяется по большой площади на всем протяжении стены

Второе замечательное качество мауэрлата — это значительное облегчение монтажных работ при установке стропильной системы. Согласитесь, что крепить каждую стропильную ногу к капитальной стене намного сложнее, чем, как говорится «дерево к дереву». С наличием мауэрлата отрываются очень широкие возможности применения различных схем соединения, от «глухих» до подвижных, с использованием разнообразных крепежных деталей.

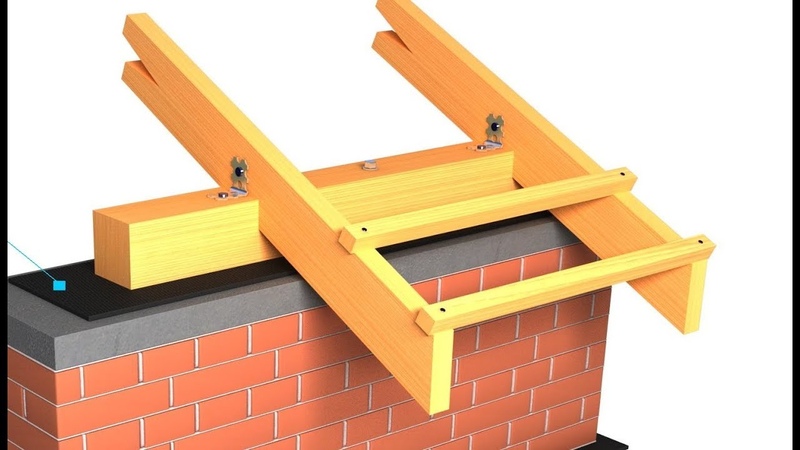

Это – всего лишь малая часть возможных вариантов крепления стропильных ног в нижней точке при наличии мауэрлата

В качестве мауэрлата обычно применяется деревянный брус сечением от 100×100 мм и выше (как правило, в зависимости от массивности конструкции крыши, выбирают еще 100×150, 150×150, 150×200 мм). Очень часто опираются на негласное, в принципе, но действенное правило – толщина мауэрлата должна быть не менее двух толщин стропильных ног.

Ширина – в зависимости от толщины стены, на которую он устанавливается. При этом стараются брус расположить так, чтобы он не приходился вровень с поверхностью стены ни снаружи, ни внутри. Так проще будет уберечь древесину от негативного воздействия внешней среды, провести утепление этого довольно сложного в плане обеспечения нормальной термоизоляции узла. Это правило не является обязательным, но если почитать советы мастеров, то все они практически в один голос советуют оставлять с каждой из сторон хотя бы по 50 мм от края.

Желательно, чтобы брус мауэрлата все же был несколько уже стены – чтобы оставался с обеих сторон отступ не менее 50 мм.

Можно изготавливать мауэрлат и из бревна, но такое решение не видится оптимальным – операции крепления к стене, а затем и врезки стропильных ног станут значительно сложнее и, соответственно, потребуют повышенных навыков в плотницком деле.

Понятно, что ввиду высокой ответственности этого элемента конструкции крыши, для таких целей стараются выбрать просушенную древесину первого сорта, которая не имеет искривлений, выраженной сучковатости, трещин, признаков биологического разложения, и других дефектов.

На качестве древесины для мауэрлата экономить не стоит – она должна быть первосортной без дефектов и признаков биологического поражения

Для мауэрлата вообще рекомендуется отборная древесина лиственных пород. Но отыскать такой материал – непросто, поэтому чаще всего применяют качественную сосну, но только подвергая ее весьма придирчивому выбору: экономия на качестве в данном случае – совершенно не допустима.

Кстати, мауэрлат может быть и не деревянным. Например, если планируется стропильную систему создавать из сборных или сварных металлических ферм, то и в роли мауэрлата будет применяться стальная балка – обычно швеллер или двутавр. Впрочем, в практике частного строительства к таким решениям прибегают нечасто – «классикой» остается древесина.

Мауэрлат может не применяться на стенах из бруса или бревен (его роль выполнит последний ряд – верхняя обвязка), и на каркасных домах – по той же причине. Иногда отказываются от мауэрлата, когда стены возведены из прочного, устойчивого к точечным и распирающим нагрузкам материала (например, бетон), и при этом конструкция крыши подразумевает крепление стропил к наружному выносу балок перекрытия. Для стен же, сложенных из штучных материалов, без мауэрлата обойтись не удастся в любом случае.

Понятно, что для того чтобы мауэрлат в полной мере мог выполнять свои функции, надёжность его крепления на стене не должна вызывать никаких опасений. С бетонными, каменными, кирпичными стенами – попроще, так как существует немало способов надежной фиксации бруса на торце стены. Например, при кладке керамического или силикатного кирпича делаются закладки из деревянных брусков. Это дает возможность затем использовать для крепления мауэрлата обычные стальные скобы. Но выполнить такие закладки с газобетоном – это абсолютно бесперспективное занятие, можно даже не пытаться, так как никакой надежности обеспечиваться не будет.

Приходится искать иные способы, о которых и пойдет речь далее в статье.

При кладке кирпичной стены частенько делаются деревянные закладки, и мауэрлат затем можно надёжно зафиксировать скобами. С газобетоном такой «номер» не проходит!

На стенах из газобетона мауэрлат рекомендуется выполнять по «замкнутой схеме», то есть в виде рамы, полностью опоясывающей весь периметр здания – так достигается максимальная надёжность конструкции. Впрочем, это получается не всегда возможным – например, в том случае, когда из тех же пеноблоков ведется выкладка фронтонов. Значит, тем надежнее должно выполняться крепление бруса к торцу стены.

Как рассчитывается двускатная стропильная система?

По ходу изложения мы уже один раз отсылали читателя к размеру стропильной ноги – от этого в определенной степени зависит сечение мауэрлата. А вот как рассчитывается двускатная стропильная система крыши, с учетом углов крутизны и всех выпадающих нагрузок – читайте в специальной публикации нашего портала.

Как можно прикрепить брус мауэрлата к газосиликатной стене без армопояса?

Прежде всего, строитель, перед которым встала подобная проблема, должен четко сам себе ответить на вопрос – «Действительно ли у меня нет возможности залить армированный железобетонный пояс, чтобы не иметь проблем в принципе?» Почему? – да потому что любой из предложенный далее вариантов не лишен тех или иных недостатков. И кроме того – сама возможность установки мауэрлата без армопояса – довольно сомнительная, и принимается со многими оговорками.

Если пролистать настоящую строительную справочную литературу, то, пожалуй, теоретических обоснований крепления мауэрлата на газобетонную стену без армопояса – и не найдешь

Сколько не ищи, вряд ли получится отыскать внятные критерии, когда специалисты однозначно говорят – да, можно обойтись на этой газосиликатной стене без бетонного армопояса. Существуют лишь много всяких «если», при которых, вроде бы, можно надеяться на успешность такого монтажа.

Цены на газобетон

газобетон

  • Если дом или хозяйственная постройка небольшие (критериев оценки, увы, нет).
  • Если крыша имеет не слишком сложную и тяжеловесную конструкцию (допустим, что речь идёт о простых двускатных кровлях из, например, профнастила или металлочерепицы – все остальные кровельные материалы, в совокупности со своей обрешеткой, будут тяжелее).
  • Если климатические условия региона строительства не предполагают большой снеговой нагрузки и ветрового давления (а где гарантия, что не случится погодной аномалии?).
  • Если конструкция стропильной системы будет сводить к минимуму распирающие нагрузки. Это может обеспечиваться:

— Применением висячих стопил, жестко стянутых горизонтальными затяжками.

— Использованием наслонных стропил, с обязательной опорой в точке конькового соединения, если в точке соединения стропильных ног между собой на коньке предусмотрена шарнирная связь, а узел крепления к мауэрлату предполагает использование подвижных, скользящих соединений.

Стропильные ноги должны быть или жёстко связаны затяжками (при висячей схеме), или, при наслонных стропилах – иметь шарнирное крепление на коньке и подвижное скользящее – на мауэрлате.

Одним словом, перечень условий для того чтобы попробовать обойтись без армопояса (и то без полной уверенности в успехе) – достаточно велик. И необходимо, наверное, десять раз подумать, прежде чем избрать именно этот путь.

Тем не менее, в интернете предлагается несколько способов монтажа бруса мауэрлата непосредственно на газосиликатную стену без заливки армопояса. Попробуем разобраться в них.

Крепление мауэрлата с помощью проволоки

Один из самых простых способов, который часто применяется при возведении кирпичных стен. В этом случае примерно за 4÷5 рядов до окончания кладки между рядами укладываются пучки стальной проволоки диаметром примерно 3 мм (по 3÷4 жилы в пучке), так, чтобы они выглядывали и с внешней, и с внутренней стороны стены. Длину выпуска этих «косичек» делают такой, чтобы она обеспечивала охват монтируемого по окончании кладки бруса мауэрлата и позволяла беспроблемно произвести надежную скрутку и затяжку проволочной петли.

Шаг расположения таких поводочных закладок обычно выбирают равным шагу установки стропил, так, чтобы узлы крепления мауэрлата приходились между соседними стропильными парами.

Установка бруса мауэрлата на гидроизоляцию, формирование проволочной петли

По готовности стены на ее торец укладывается гидроизоляция. Затем сверху устанавливается брус, выравнивается, а затем производится создание и затяжка проволочной петли. Затяжку обычно проводят с помощью ломика (монтировки), добиваясь максимально плотного прижатия бруса к стене.

Проволочная петля после затяжки с помощью монтировки – мауэрлат плотно прижат к стене.

Казалось бы — вот оно, самое простое решение. Однако, присмотритесь: все показанные примеры – только на кирпичной стене. Пишут, что такой способ вполне срабатывает и с газосиликатными блоками, только закладку проволочных «косичек» проводят примерно за два ряда до окончания кладки.

Писать-то пишут, но ни одного достоверного доказательства надежности такого метода с газосиликатными стенами найти в интернете не удалось.

По личным ощущениям – не будет ли проволока при больших нагрузках, а тем более – при возможной вибрации, например, при сильном ветре, работать как «ножовочное полотно», постепенно вгрызаясь в газосиликатный блок (который можно пилить ручной ножовкой)? Ведь это и нарушение целостности кладки, и ослабление фиксации мауэрлата на стене, со всеми вытекающими последствиями.

Одним словом, не все так очевидно просто…

Крепление бруса с помощью анкеров или дюбелей

Казалось бы — самый простой и надежный способ, проверенный практикой и временем. Все так, но только если речь идет не о газосиликате. Повышенная хрупкость этого материала вполне может преподнести сюрприз, когда при затяжке анкера или вкручивании дюбеля образуется трещина или даже скол.

Безусловно, в продаже в наше время можно найти немалый ассортимент крепежа, рассчитанного именно для газобетонных стен. Но, согласитесь, одно дело крепить мебель, предметы интерьера или даже каркас для утепления стен – и совершенно другое мощный брус, который становится основой для всей конструкции крыши.

Анкеры и специальный дюбель, которыми можно осуществить крепление к газобетону.

Учитывая, что удерживающие свойства газосиликата невелики, придется приобретать анкеры максимальной длины – порядка 300÷500 мм, так , чтобы с учетом толщины бруса мауэрлата, можно было более-менее надёжно «зацепиться» за стену. Но стоимость таких длинных мощных анкеров – немалая, так что это тоже необходимо иметь в виду.

Работа по монтажу мауэрлата на анкеры проводится примерно в такой последовательности:

ИллюстрацияКраткое описание выполняемой операции
Прежде всего, необходимо обеспечить надёжную гидроизоляцию между газосиликатной и укладываемым брусом. В противном случае в месте контакта древесины с другим строительным материалом неизбежно появится очаг сырости и, как следствие – биологического разложения.
Для гидроизоляционного барьера вполне подойдет полоса качественного рубероида – ее укладывают так, чтобы она полностью закрывала весь торец стены.
Если будет вступать несколько по бокам – не страшно, так как этот несложно затем обрезать.
Укладывать полосу можно сухим способом, то есть без применения битумной мастики.

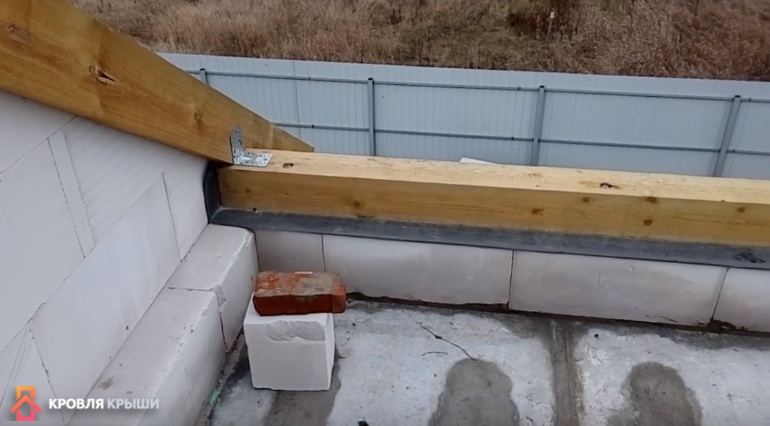

После этого на торец стены укладывается мауэрлат.
В данном примере для него используется качественная доска 50×150 мм, что, кстати, по толщине выглядит маловато. Но принцип крепления от этого не меняется.
Брус укладывается точно на свое место, как предусмотрено проектом, выравнивается.
Проводится необходимая разметка.
В принципе, в данном случае она сводится к тому, чтобы наметить участки установки стропильных ног – тогда анкеры крепления мауэрлата можно будет расположить между ними – и не будет никаких взаимных помех.
Намечено место крепления стропильной ноги.
Анкеры можно расположить произвольно, повторяя шаг стропил.
Вот он, анкерный болт.
Сразу оговоримся – в данном примере поверху газосиликатной стены все же залит армопояс, поэтому мастер использует сравнительно небольшие анкеры, диаметром 12 мм длиной 150 мм. В зрелом бетоне такое крепление будет обеспечивать требуемую надежность.
А вот если армопояса нет, придется ставить максимально длинный крепеж – вплоть до полуметра.
Далее, в дрель устанавливается перьевидное сверло по дереву (в данном случае диаметром 12 мм), и в брусе мауэрлата сверлятся сквозные отверстия, вплоть до торца стены.
Рекомендуется сразу сметать опилки, чтобы они не падали обратно в канал.
После этого в ход идет перфоратор со сверлом на 12. Прямо через отверстие в древесине сверлится канал для анкера в материал стены.
После того как отверстие готово, в него вставляется анкер.
Далее, анкер молотком забивается обязательно на всю свою длину, до упора шайбы под гайкой в древесину.
И последним действием остается с помощью соответствующего ключа затянуть все анкеры, плотно прижав тем самым брус мауэрлата к торцу стены.

Будет ли такое соединение надёжным? С бетоном – однозначно да. С газосиликатном напрямую – вопрос сложный, даже при большой длине анкера. Во всяком случае, никаких исследований или результатов изучения опыта по этому вопросу в интернете обнаружить не удалось – ни положительных, ни отрицательных.

Акцентируем внимание еще на одном моменте. Нередко длины бруса для того, чтобы выложить мауэрлат по стене одним отрезком, не хватает, и приходится прибегать к сращиванию. Опытные плотники умеют выполнять очень интересные и надежные замковые соединения, но для непрофессионала будет достаточно сделать соединительный узел «в полдерева». Обязательное условие: на этом месте необходимо затем будет предусмотреть крепление – анкер или шпильку, чтобы затянуть место соединения.

Цены на профнастил

профнастил

Варианты соединения соседних брусьев мауэрлата

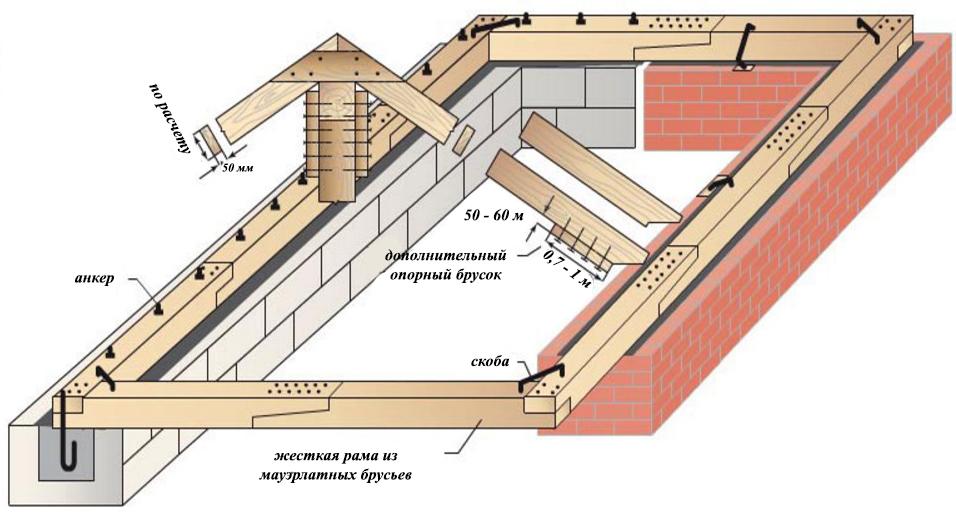

Аналогичный подход и по углам, где стыкуются брусья соседних стен – замковое соединение с последующей затяжкой выбранным крепежом.

Кроме того, чтобы связать все стороны мауэрлата в максимально жесткую раму, на углах практикуется усиление соединения с помощью стальных скоб. На одной из схем выше это хорошо показано.

Еще один совет – если на стене приходится стыковать два участка брус, то следует стремиться к тому, чтобы они были примерно одинаковой длины. Например, на стене длиной 8,5 метра лучше использовать брусья не 6 + 2,5, а, например, 4,2 + 4,3 м.

Технологические новинки – химические анкеры

Еще десяток лет назад про эти инновационные методы крепления деталей в различных материалах еще мало кто слышал. Сегодня же химические анкеры широко представлены в продаже, правда, назвать их общедоступными по цене – пока не получается.

Кстати, подобные технологии крепления многие из домашних мастеров проводили и без специальных химических анкеров – речь идет о тех случаях, когда в проделанное отверстие заливалась смесь эпоксидки с отвердителем, а затем вставлялась деталь – через сутки получалось надежное соединение.

Всем знакомый эпоксидный клей – по сути тоже может считаться «химическим анкером», только с очень большим сроком застывания состава.

Реклама, сопровождающая такие химические анкеры, приписывает им высочайшие прочностные качества. Правда, можно уже повстречать и жалобы потребителей, хотя, возможно, они связаны с тем, что на рынке представлено очень много некачественных подделок подобной химии. А если говорить об авторитетных производителях таких материалов, то следует ориентироваться на бренды «Sormat», «Hilti», «Nobex», «Fischer», «Tox», «Tecseal», «Tecfix», «Technox», «KEW» и некоторые другие.

Сами по себе химические анкеры могут различаться принципом их применения.

  • Так, одна разновидность имеют капсульную (ампульную) компоновку.
Химический анкер ампульного типа

В просверленное под анкер отверстие вставляется ампула, которая содержит одно- или двухкомпонентный состав, который начинает быстро отвердевать после смешивания и контакта с воздухом.

После укладки ампулы в отверстие вставляется уже сам анкер (шпилька), и забивается на необходимую глубину. При забивании анкер разрушает ампулу, сосав заполняет все пространство канала. В том числе между стенками и витками резьбы шпильки. При нормальной температуре воздуха уже через 25÷45 минут состав полностью полимеризуется, застывает, обеспечивает надежное удержание и неподвижность анкера даже под немалой нагрузкой.

  • Другой тип химических анкеров предполагает использование картриджей (туб) с полимерным составом (чаще – двухкомпонентным) и специального пистолета-дозатора. Пистолет схож по конструкции с тем, который мы обычно применяем с силиконовыми герметиками или «жидкими гвоздями». А некоторые виды химических анкеров прямо рассчитаны именно на такие простейшие пистолеты.
Картриджи «химических анкеров» и пистолет для работы с ними

Кроме того, в зависимости от материала стены могут применяться еще и дополнительные приспособления. Например, давайте посмотрим, как устанавливается химический анкер, предназначенный именно для пористых бетонов.

ИллюстрацияКраткое описание выполняемой операции
На иллюстрации показаны возможные составляющие комплекта химических анкеров «Fisher» — это сами картриджи с разными по скорости твердения составами, пистолеты-дозаторы.
Канал под любой химический анкер всегда нуждается в тщательной очистке от пыли – для этого имеется специально насос для продувки и откачки, щеточки разных диаметров.
Бур со специальной насадкой позволяет проделывать конические отверстия (как раз то, что нужно для пористых бетонов).
Ну и, наконец, различные переходники, направляющие адаптеры, сетчатые втулки под пустотные стены, и сами анкеры-шпильки разнообразной длины.
Нас в данном случае интересует по теме статьи именно газосиликатная стена – пористый бетон.
Начинается бурение канала под анкер.
Для этого используется специальный бур с круглым упором-ограничителем и сферической насадкой.
Вначале сверлят прямое отверстие – до упора в ограничитель.
Ограничитель уперся в стену, и благодаря сферической форме насадки отверстию начинает придаваться коническая форма – как показано на иллюстрации.
По готовности канала бур ставится прямо и аккуратно, чтобы не разбить случайно зауженную вершину конуса, извлекается из отверстия.
После этого берут ручной насос – необходимо основательно вычистить канал от пыли. Продувку начинают с полным погружением зонда насоса в отверстие.
Затем зонд насоса постепенно извлекают из канала, не прекращая продувки.
При необходимости, пускают ход круглую щёточку соответствующего диаметра.
Такую операцию по продувке следует повторить не менее четырех раз – наличие пыли резко снижает надежность химического анкера.
В идеале необходимо стремиться, чтобы канал был совершенно чистым.
После очистки в отверстие вставляется пластиковая муфта.
Она «облагородит» край отверстия и, самое главное, обеспечит положение вставляемого анкера (шпильки), перпендикулярное поверхности стены.
Готовится к работе «химия».
В пистолет вставляется картридж, накручивается носик-смеситель.
Делается небольшой выпуск состава на любую поверхность – необходимо убедиться, что все компоненты полностью смешались – это покажет ровный цвет выходящей смеси.
После этого носик заводится в муфту, ограничивающую отверстие, и начинается заполнение полости композитным составом.
Обычно полость заполняется примерно на ¾ своего объема.
Далее, берется анкер-шпилька необходимой длины, и аккуратно ввинчивается (в буквальном смысле слова) в пластичную массу, заполняющую коническую полость – для этого на данном этапе достаточно усилия пальцев.
Важно следить, чтобы шпилька заняла перпендикулярное стене положение – направляющая муфта поможет с этим, но проконтролировать все же не мешает.
Шпилька вкручивается вплоть до упора в стенку.
Осталось подождать всего 45 минут – и при нормальной температуре (около +20 °С) анкер будет готов к испытанию нагрузкой.

Что еще говорят о достоинствах химических анкеров:

  • Крепление считается высокопрочным, долговечным – срок эксплуатации оценивается в 50 лет.
  • Используемые полимерный композит совершенно инертен к атмосферному, биологическому, химическому воздействию.
  • При установке такого анкера отсутствуют распирающие нагрузки внутри пористого бетона, то есть риск появления трещины или скола практически исключается.
  • Вместе с тем, проникновение композита в прилегающие к пробуренному каналу поры газобетона обеспечивает максимальную степень сцепления химического дюбеля с материалом стены.

Ну а теперь – о недостатках. Их немного, но судите сами:

  • Стоимость химических дюбелей – высока, и крепление мауэрлата обойдется в весьма внушительную сумму. Тем более, что для нашей задачи необходимы весьма глубокие каналы с полным их заполнением композитом – так что картриджей потребуется изрядное количество.
  • Химические анкеры не отличаются стойкостью к высоким температурам. Понятно, что на мауэрлате температуре выше 100 градусов в принципе неоткуда взяться, но тем не менее …
  • Каких-либо достоверных данных о сроках и результатах эксплуатации химических анкеров для крепления мауэрлата к газобетону без армопояса – не выявлено. То есть, имеются предположения, что вроде бы должно получиться неплохо – но итогов проведенных испытаний пока нет. Может, хотите быть первым?
Видео: демонстрация работы с химическим анкером компании «Hilti»

Крепление мауэрлата на вмурованные шпильки

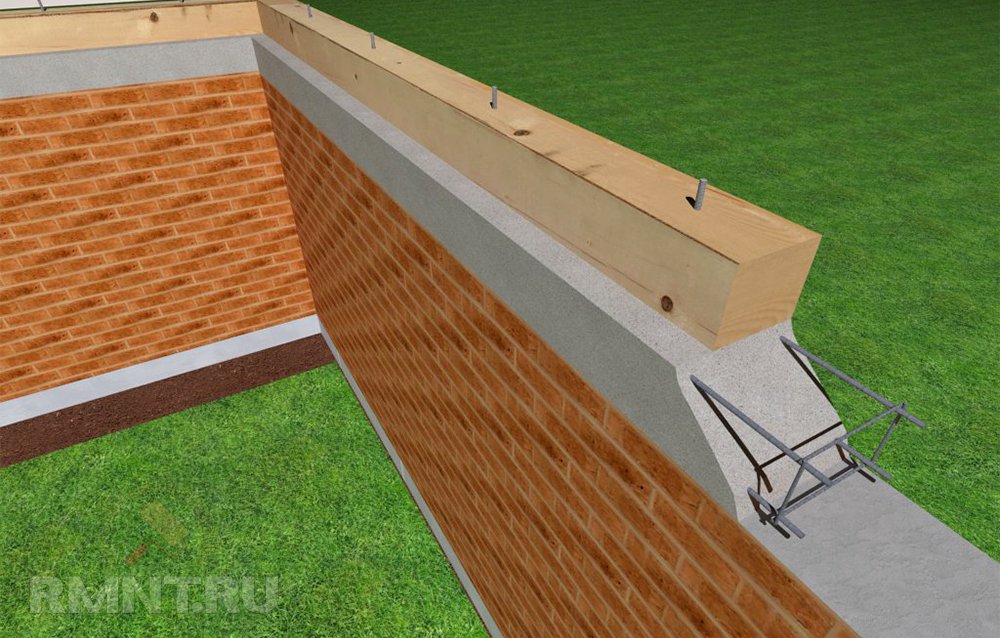

Если еще до крепления мауэрлата из торца стены торчат шпильки на нужном расстоянии друг от друга – процесс монтажа упрощается до предела.

Если ранее в стену были вмурованы шпильки, то установить мауэрлат – не составит никакого труда.
  • На брус переносятся отметки расположения шпилек – для этого достаточно уложить мауэрлат сверху и немного простучать – шпильки оставят следы, которые станут центрами сверления отверстий.
  • Далее, на эти шпильки «накалывается» полоса гидроизоляции.
  • Затем нанизывается брус с просверленными отверстиями.
  • На шпильки надеваются широкие шайбы, наживляются гайки – и происходит вполне понятная процедура прижима мауэрлата к торцевой части стены.

Все очень просто, но кроме одного – а как в газобетонную стену вмуровать шпильки. Вот здесь начинаются сложности.

Встречаются такие советы – в газобетонной кладке сверлится глубокое, порядка 500 мм, отверстие диаметром примерно на 3-4 мм больше, чем диаметр шпильки. Затем канал заполняется кладочным клеем или цементным молочком. После этого в него вводится до упора шпилька – и в таком виде оставляется до полного схватывания раствора.

Несложно, казалось бы, но некоторые мастера, опробовавшие такой метод, явно не в восторге от него – растворы могут дать усадку, сложно избежать пустотных участков, да и качество такого узла все же не самое высокое. Некоторые крепления могут от динамической нагрузки или вибрации разбалтываться, а это чревато общим ослаблением конструкции, появлением трещин на газосиликатных блоках – со всеми вытекающими печальными последствиями.

Еще один вариант заблаговременной установки шпилек. В этом случае они привариваются перпендикулярно к металлическим пластинам, которые разместятся в кладочном шве перед установкой последнего ряда газосиликатных блоков. Форма пластин большой роли не играет – например, они могут быть такими, как показано на иллюстрации.

Пластины с приваренными шпильками – они будут установлены при кладке последнего ряжа блочной стены. (Блоки на картинке показаны арболитовые, но принципа это не меняет).

Главное, чтобы пластины создавали опору для шпильки и одновременно работали против выдергивающей нагрузки. При таком подходе в блоках верхнего ряда заранее, до установки их в кладку, сверлятся отверстия, затем туда заводятся шпильки, при необходимости — «рихтуются» края блока, чтобы он из-за толщины пластины не встал на перекос. После этого выполняется кладка – и по готовности стены сразу имеется и ряд вмурованных шпилек для монтажа мауэрлата.

Пластины скрыты в кладочных швах, а шпильки становятся удобным подспорьем для надежной фиксации мауэрлата.

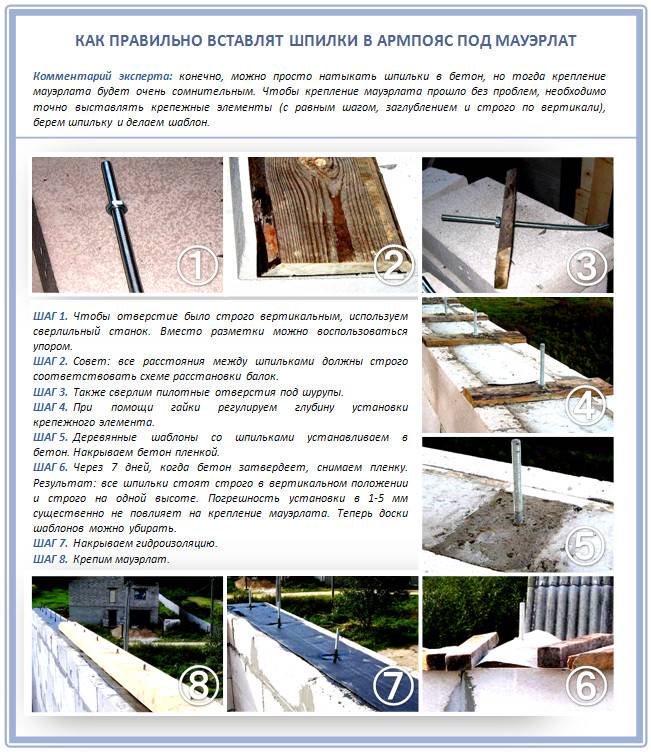

И все же максимально надежная установка закладных шпилек обеспечивается только при заливке армированного пояса.

А разумно ли отказываться от заливки армопояса?

Если читатель задаст автору это статьи прямой вопрос – какой же метод крепления мауэрлата из перечисленных он рекомендует в первую очередь, то получит, возможно, обескураживающий ответ – НИКАКОЙ.

Автор является непримиримым сторонником обязательной заливки армопояса. Пусть это и считают личным мнением, но оно все же основано на немалом опыте и на проведении масштабного анализа имеющейся информации.

А теперь, наоборот, прямой вопрос читателю – а насколько серьезны ваши основания отказываться от этой несложной, но очень надежной, проверенной, гарантирующей прочность создаваемой конструкции крыши операции по заливке армопояса? Давайте еще раз посмотрим, насколько это все просто и понятно, прежде чем принимать окончательное решение.

Процесс заливки армированного пояса — ничего сложного!
ИллюстрацияКраткое описание выполняемой операции
Если посмотреть на всевозможные инструкции и руководства, посвященные строительству домов из газобетонных блоков, вопрос крепления бруса мауэрлата с торцу стен без армированного железобетонного пояса – даже не рассматривается.
И только где-нибудь в тексте может встретиться скромное упоминание: в качестве исключения, например, на небольших хозяйственных постройках, с крышами небольшой площади, если климатические условия региона не предполагают выраженной снеговой и ветровой нагрузки и т.п.
Одним словом, практически на свой страх и риск.
А неужели так сложно залить армопояс, чтобы разом уйти от этой зависимости — «если»?
Кстати, ничего особо сложного в этом, то есть такого, чего бы не сумел сделать даже начинающий строитель, нет.
Производители стройматериалов из газобетона предусмотрели в своем ассортименте специальный тип блоков, предназначенных именно для последнего ряда кладки. Они имеют характерную форму, за что и получили название U-блоков (за сходство с этой буквой латинского алфавита).
По сути, это выполненная из газобетона в заводских условиях несъёмная опалубка под заливку армированного пояса.
Посмотрите на иллюстрацию – на ней показаны различные типоразмеры газобетонных U-блоков.
Самый маленький блок (толщиной 200 мм) имеет симметричную форму, у всех остальных одна стенка толще другой. Эта утолщённая стенка должна смотреть в сторону улицы – ее выполняют более широкой по соображениям максимального сохранения термоизоляционных качеств.
Размеры «канала» под сам армированный пояс – не столь велики, то есть бетона много не потребуется, и его для загородного дома средней величины будет несложно изготовить самостоятельно прямо по месту проведения работ. Тем более что заливать все равно придется вручную, так как бетононасос в данном случае помощником не будет – слишком уж узкая и мелкая «лента».
О количестве бетона для этой операции будет рассказано ниже.
Казалось бы, зачем вообще размышлять о способах, как можно обойтись без армопояса — не лучше ли сразу приступать к его заливке?
Однако, многих останавливает то, что U-блоки, на которые уходит меньше материала при производстве, вместе с тем  стоят существенно дороже, так как обычно продаются штучно. Но, оказывается, такие блоки можно изготовить и самостоятельно, используя стандартные стеновые, или же вообще обойтись без них, применив иные технические решения.
Итак, U-блоки можно вырезать из стандартных стеновых.
Для начала, естественно, проводится разметка – ширины вырезаемого фрагмента…
… и его глубины.
Проведены линии, по которым будут выполняться резы.
В данном случае мастер принял решение о вырезке «канала» шириной в 120 и глубиной в 160 мм.  Этого для армированного пояса будет достаточно.
Если возводились стены из газосиликатных блоков, то наверняка у мастера есть инструмент для их резки.
Обычно это – мощная ручная ножовка с крупным зубом.
Начинаются выполнять прорези по намеченным линиям – на глубину создаваемого «канала».
Чтобы добиться ровности прорези по глубине, блок пилят поочерёдно, добиваясь нужного погружения пилы сначала с одной…
…а затем и с другой стороны.
Кстати, не располагаем картинкой, но судя по заверениям мастеров такие ровные и одинаковые по глубине прорези можно выполнять и циркулярной пилой.
Правда, выпуск пилы может быть недостаточным (нужно ну хотя бы 100 мм глубины реза) – вот напоследок можно поработать и ручной ножовкой. Чем не вариант?
Блок со сделанными прорезями ставится «на попа».
Далее, в ход идет перфоратор. В его патрон вставляется бур – диаметр не столь важен (обычно достаточно 8÷12 мм), но вот длина лучше взять побольше, порядка 400 мм, чтобы просверливаемое отверстие доходило примерно до середины блока.
По линии, определяющей дно создаваемого «канала», сверлится ряд отверстий, с расстоянием между их центрами порядка 15 мм.
Затем блок переворачивается, и аналогичная операция проводится с противоположной стороны.
После этого обычно бывает достаточно легкого удара молотком – и надрезанный с трех сторон фрагмент вываливается из блока.
Кстати, эти фрагменты, если они не раскололись, не следует выбрасывать – они по ходу строительства еще могут пригодиться.
А для заливки армированного пояса остается вот такой самодельный U-блок.
При необходимости оставшиеся неровности можно подрезать стамеской…
…вымести крошево и пыль…
…и отправить готовый блок к месту их складирования перед началом кладки.
После того как достаточное количество самодельных U-блоков подготовлено, переходят к кладке последнего ряда стены.
Работу обычно начинают от угла.
Готовится из сухой смеси клей для газобетона.
Производится последовательная выкладка блоков.
Все как при обычной кладке – вначале наносится клей слоем нужной толщины…
…затем это слой разравнивается и распределяется с помощью зубчатого шпателя…
… и после этого устанавливается очередной газосиликатный U-блок.
Работа продолжается аналогичным образом до тех пор, пока не будет выложен весь ряд – пока не сформируется «канал» под заливку армопояса.
Особое внимание на углах и в местах примыкания стен – здесь придется продумать, как состыковать U-блоки, чтобы не прерывался «канал» для армопояса.
Один из вариантов показан на иллюстрации, но вполне допустимы и иные решения.
Кому-то такой подход может показаться чрезмерно трудоемким, и, кроме того, сопровождающимся большим количеством отходов.
Что ж, это в определенной степени справедливо, и вполне можно применить другие методики создания опалубки для армопояса. Вот один из них.
Для создания стенок этой своеобразной несъемной опалубки в данном случае используются газосиликатные блоки меньшей толщины – их часто называют доборными.
Например, можно применить блоки толщиной в 100 мм – для создания внешней стенки.
Ряд этих блоков укладывается на клей по внешнему контуру стены (на иллюстрации показан лишь пример установки).
Любой арморпояс, вследствие специфических теплотехнических качеств бетона, всегда превращается в мощный «мост холода».
Чтобы уменьшить этот этот недостаток, желательно сразу предусмотреть слой утепления – уложить вдоль внешней стенки несъемной опалубки (если это позволяет ширина стенового блока) экструдированный пенополистирол толщиной порядка 50 мм.
С противоположной стороны стенку нашей «опалубки» образует тонкий блок, толщиной 50 или 75 мм.
Этот ряд также устанавливают на клей для газосиликата.
В итоге получается примерно вот такая картина – канал для дальнейшей заливки армированного пояса (на иллюстрации показан с уже уложенным арматурным каркасом).
Кстати, можно несколько уменьшить глубину «канала», если она получается слишком большой. На дно, также на клей, можно уложить вырезанные из доборных блоков фрагменты, с таким расчетом, чтобы глубина получилась в районе 150 ÷ 180 мм – этого вполне достаточно.
Есть и еще варианты.
Например, с одной стороны – тот же газосиликатный блок 100 мм и слой утепления, а с другой – просто деревянная (или из ОСП) опалубка, прижатая к поверхности или выставленная ровно по торцу стены.
А вот вариант и вообще без использования газосиликатных блоков. С обеих сторон установлена деревянная опалубка.
Но с внешней стороны вдоль досок опалубки уложена полоса пенополистирола толщиной в 100 мм и шириной, соответствующей высоте создаваемого «канала» для армопояса.
Вот этот вариант, так сказать, в живую – с уложенным утеплителем по внешнему периметру опалубки.
Хотя утеплитель не является обязательным в данном случае, пренебрегать им не стоит – про это уже говорилось выше.
А вот на внутренних стенах он не нужен – если там планируется также залить армированный пояс, то достаточно будет только деревянной опалубки с обеих сторон.
После того как опалубка (в любом из ее исполнений) будет выставлена, переходят к вязке армирующего каркаса.
Как правило, для армопояса под мауэрлат не требуется слишком сильного армирования – достаточно четырех прутов периодического профиля (класса А-III) диаметром 10 мм.
Пространственное положение прутов арматуры может обеспечиваться различными способами.
«Классикой», конечно, являются хомуты из гладкой или рифленой арматуры, сечением 6 или 8 мм. – примерно так, как на ленточном фундаменте.
Но нередко и эту схему упрощают – она для армопояса по верху стены выглядит все же «тяжеловатой». Если посмотреть на представленные примеры, то многие мастера применяют весьма нестандартные решения.
Этот, например, нарезал квадраты из готовой сварной армирующей сетки для стяжки – и использует их в качестве своеобразных шаблонов-хомутов.
Увязка производится обычным порядком – с помощью стальной вязальной проволоки.
И вот такая картина получается после увязки – аккуратная пространственная конструкция из четырех прутов продольного армирования.
А вот еще одно оригинальное решение.
По всей видимости, у хозяина есть возможность недорого (а то и задаром) раздобыть отходы производства металлических изделий. Можно только позавидовать такой креативности!
Как бы то ни было, но правила вязки арматуры, особенно на участках усиления (продольного соединения прутов, поворотах, участках примыкания) никто не отменяет. Поэтому делаются соответствующие изгибы, захлесты, хомуты и т.д. – все по правилам ленточного фундамента.
Кстати, обратите внимание на чрезвычайно важный нюанс. Наличие армированного пояса уже практически не оставляет сложностей для последующего крепления мауэрлата – созревший бетон отлично будет держать даже обычные распорные анкеры. И все же перед заливкой бетона можно проделать еще одну операцию – заранее установить шпильки, увязав их с армокаркасом.
После застывания пояса в распоряжении мастера сразу будут готовые надежные крепления для бруса.
Вариантов установки шпилек – тоже несколько.
Так, например, под них сверлится в донной части канала направляющее отверстие, а сама шпилька увязывается с перемычкой каркасной армирующей конструкции (как показано на рисунке).
Шпилька может быть расположена и со смещением от осевой линии армопояса – все зависит от его ширины и планируемого места укладки мауэрлата.
На рисунке показано, как закладная шпилька подвязывается к прутьям продольного армирования.
Здесь показано, как в целях экономии отрезки резьбовых шпилек просто приварены к хомутам поперечного армирования. Правда, для этого уже необходимо очень неплохо владеть навыками электросварки.
Если в нижней части шпильки навернуть гайку и надеть широкую шайбу, надёжность получающегося крепления значительно возрастёт.
После полного созревания залитого бетонного пояса, выдернуть такую шпильку будет уже практически невозможно.
Шаг установки шпилек обычно принимается таким же, как и шаг будущего монтажа стропильных ног.
При этом желательно, чтобы эти узлы крепления мауэрлата пришлись между стропилами – чтобы они не мешали дальнейшим монтажным операциям.
После установки и увязки шпилек, и верхнюю резьбовую часть, вместе с наживленной гайкой, рекомендуется закрыть стрейчевой пленкой – чтобы при заливке бетона не забилась резьба.
Необходимо проследить, чтобы пруты армирования располагались на определенном удалении от стен импровизированной «опалубки» — чтобы создавался защитный слой бетона.
Для этих целей можно применить специальные вкладыши – они обеспечат нужные просветы и от донной, и от боковой сторон.
Готовится бетонный раствор.
Как правило, для такого армопояса достаточно марки бетона М200 (но никак не ниже).
В доме средних размеров большого количества бетона для этих целей не потребуется – вполне можно обойтись самостоятельным изготовлением в бетономешалке.
Затем готовый раствор подается наверх (ведрами), и постепенно им заполняется «канал» армопояса.
Очень важно добиться, чтобы при заливке не оставалось незаполненных пустот.
Для этого залитый бетон тщательно «штыкуют», то есть прокалывают по всей длине залитого участка отрезком арматуры или заостренной деревянной рейкой – это позволит выйти воздушным пузырям.
После «штыкования» раствор максимально уплотняют с помощью мастерка или шпателя, одновременно выравнивая поверхность создаваемого пояса.
Так последовательно переходят дальше, по всей длине создаваемого пояса.
Пояс залит и выровнен.
На данной иллюстрации показан вариант без шпилек – хозяин предполагает использование обычных распорных анкерных креплений для монтажа мауэрлата.
А вот вариант – с увязанными закладными шпильками.
После заливки пояса и его окончательного созревания для мастеров, которые будут заниматься стропильной системой – уже готовые крепления.
В любом случае, армопоясу необходимо дать время на качественное созревание – к дальнейшим роботам приступать желательно не ранее, чем через месяц после заливки.

Как и обещалось выше – несколько вспомогательных материалов:

Армирование ленточного фундамента – как сделать правильно?

В таблице уже упоминалось, что принципы пространственного армирования пояса осень схожи с фундаментной лентой – особенно в вопросах усиления на участках пересечения, примыкания и на углах. Подробные чертежи и схемы армирования приведены в специальной публикации нашего портала. А в другой статье даны рекомендации по правильной вязке арматурного каркаса. Плюс в обеих статьях имеются удобные калькуляторы расчета материалов.

И, наконец, калькулятор, который поможет быстро и точно определить необходимое количество бетона М200 для заливки армопояса, и количество компонентов для его изготовления.

Цены на цемент

цемент

Калькулятор расчета количества бетона для армопояса газосиликатного дома под мауэрлат

Перейти к расчётам

Как работать с этим калькулятором – наверное, пояснять не требуется. Единственный нюанс – если планируются к применению U-блоки заводского производства, то у них канал под заливку армопояса немного сходится книзу в форме трапеции. Чтобы точнее подсчитать объем в этом случае, ширина указывается по результатам промера сверху – минус 10 мм.

Итоговый результат по ингредиентам будет показан как в весовом (удобнее для приобретения), так и в объёмном, в литрах и ведрах, эквиваленте (удобнее, например, для дозирования при загрузке бетономешалки). Все пропорции составлены из расчета применения портландцемента ПЦ-400 с получением на выходе бетона марки прочности М200.

Как видно по приведению расчетов, никаких кошмарных объемов бетона не предвидится, и по стоимости, надо полагать, настоящий армопояс может обойтись даже дешевле, чем какие-либо экзотические варианты крепления мауэрлата.

Поэтому еще раз повторимся с настоятельной рекомендацией – не ленитесь! Дом из газосиликатных блоков – это хорошая затея, но он требует обязательного армированного пояса по верхней обвязке. Только тогда можно быть уверенным в долговечности и надежности своего жилья.

Крепим мауэрлат к газоблокам с армопоясом и без него

Схема крепления стропил

Мауэрлат — часть кровли любого сооружения, представляющая собой брус, который укладывается поверху наружной стены по всему периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может изготавливаться из дерева или металла. В случае применения металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надёжно закреплён. Существует два способа: крепление мауэрлата к газобетону без армопояса и с армопоясом.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армопояса является обязательным.

Назначение и размеры армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

  • предотвращение деформации несущих стен;
  • придание дополнительной жёсткости строению из газобетона;
  • равномерное распределение нагрузки на поверхность стен.

Армопояс по сути является фундаментом для кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армояпоса составляет примерно 25 см, при этом крайний ряд выкладывается U-образными блоками, которые позже будут исполнять роль опалубки для заливки бетонного раствора.

Важно! Армояс должен быть непрерывной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Технология устройства армопояса:

  1. Сооружение опалубки по периметру строения.
  2. Создание армопояса из бетонных блоков.
  3. Сборка каркаса из арматуры.
  4. Установка шпилек для крепления.
  5. Заливка блоков бетонным раствором.
  6. Съём опалубки после застывания бетона.

После того, как армопояс готов, а опалубка снята можно приступать непосредственно к креплению мауэрлата.

Как закрепить мауэрлат к газобетону

От его правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть выполнен из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет выполнен из деревянных балок. Сечение балок зависит от расчётной нагрузки, типа крыши и диаметра балок стропил.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные брусья антисептическим раствором, защищающим древесину от насекомых и гниения. Также брусья целесообразно обернуть слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломаст. Эти материалы не будут утяжелять конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с использованием анкеров, шпилек или металлической проволоки. При укладке брусьев необходимо соединять их на стыках скобами из металла.

Схема крепления при помощи шпилек (справа) и скоб (слева)

Далее необходимо осуществить крепление стропил к мауэрлату. Соединение происходит путём врубки, врезки, запила, но оно должно занимать не более 25% бруса. Крепление производится при помощи саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы крепления, начиная с более предпочтительного:

  • Крепление шпильками. Этот вид крепления можно использовать в строительстве как простых одноэтажных зданий, так и вспомогательных сооружений: бани, летние кухни, гаражи, хозпостройки, небольшие дачные домики. Этот метод крепления шпильками предпочтителен для большинства строений.
  • Крепление химическими анкерами. Присоединение брусьев к газобетону осуществляется специальным химическим клеящим составом: «жидкий дюбель», вклеиваемый анкер и т. д. Состав сделан на основе полимеров и содержит клеящие вещества в виде синтетических смол. В газобетонной стене делается отверстие как под обычный анкер, которое заполняется клеящим составом, затем в подготовленное отверстие вставляется стержень (арматура), на который потом устанавливается мауэрлат. Прочность такой конструкции достаточно высокая, однако при большом периметре мауэрлата такой способ будет дорогостоящим.
  • Крепление стальной проволокой. Данный способ можно применять, если ещё на стадии укладки стен между газобетонными блоками просовывалась металлическая проволока. В мауэрлате делаются отверстия, куда вставляется проволока и производится обвязка. Очень важно, чтобы количество обвязок проволокой было не меньше, чем количество опираемых стропил.

Крепление мауэрлата к стене из газобетона без армопояса

В соответствии со СНиП крепление без предварительного устройства армопояса допускается лишь в исключительных случаях. Газобетон не достаточно прочный материал, и не выдержит распорную снеговую нагрузку, а также динамическую ветровую нагрузку, поэтому армопояс обязателен!

http://www. youtube.com/watch?v=x0BuKSN3LiE

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армопояса. Это значительно удешевляет и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

  • в качестве основы применяется лёгкий деревянный брус с сечением не более 20 см;
  • брус будет усилен металлическими элементами: замками, гвоздями, металлопрофилем;
  • снеговые и ветровые нагрузки в вашем регионе незначительны;
  • конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5–1 см от наружной кромки несущей стены, а для закрепления его на газобетоне используют шпильки, химические анкера или стальную проволоку.

Крыша Дома

Использование профнастила для крыши и его преимущества
Рынок стройматериалов богат новинками и многофункциональной кровельной продукцией. Среди наиболее популярных товаров выделяют профнастил, который применяется для создания качественного покрытия для кровли, устойчивого к разным видам воздействия (механического и окружающей среды).

Циркулярная пила и другие инструменты, которые нужны для самостоятельной укладки кровли
Самостоятельная укладка кровли из шифера, металлочерепицы или профнастила не обходится без электрифицированного и ручного инструмента. На разных этапах выполнения кровельных работ задействованы разные приборы и приспособления.

Glims — современная надёжная гидроизоляция
Со временем эксплуатационные свойства подземных и заглубленных сооружений ухудшаются, что приводит к аварийным ситуациям на объектах, а иногда и к разрушению целой системы.

Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить
Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.

Как вывести трубу через крышу из профнастила – избегайте ошибок
Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Какой кровельный поликарбонат лучше выбрать для крыши
На отечественном рынке стройматериалов появилось много современной продукции, среди которой значится и кровельный поликарбонат. Светопропускающие крыши, возведенные с его использованием, позволяют создать устойчивую связь между внешним пространством и внутренним интерьером домовладения, что является новым направлением в архитектуре.

Как сделать демонтаж шифера – как правильно снять материал с крыши
Перед тем, как приступить к реконструкции или выполнению капремонта стропильной конструкции, а также, если нужно поменять прежнее покрытие кровли из листов асбестоцемента на новый современный материал, следует продумать, как снять старый шифер с крыши.

Как сделать расчет водостока правильно – нюансы в деталях
Во время проливного дождя или обильного снегопада на всех крышах зданий собирается значительное количество осадков. Чтобы они не попадали в грунт под фундамент или не скатывались потоком по стенам, необходимо обустройство конструкции водоотведения.

Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется  после завершения кровельных работ.

Как сделать стропила мансардной крыши – особенности установки стропильной системы
Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Как выбрать профлист для кровли — технические характеристики кровельного материала
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы
Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Какая вентиляция на крышу дома нужна – выбираем элементы системы
Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.


Крыша Дома

Использование профнастила для крыши и его преимущества
Рынок стройматериалов богат новинками и многофункциональной кровельной продукцией. Среди наиболее популярных товаров выделяют профнастил, который применяется для создания качественного покрытия для кровли, устойчивого к разным видам воздействия (механического и окружающей среды).

Циркулярная пила и другие инструменты, которые нужны для самостоятельной укладки кровли
Самостоятельная укладка кровли из шифера, металлочерепицы или профнастила не обходится без электрифицированного и ручного инструмента. На разных этапах выполнения кровельных работ задействованы разные приборы и приспособления.

Glims — современная надёжная гидроизоляция
Со временем эксплуатационные свойства подземных и заглубленных сооружений ухудшаются, что приводит к аварийным ситуациям на объектах, а иногда и к разрушению целой системы.

Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить
Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.

Как вывести трубу через крышу из профнастила – избегайте ошибок
Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Какой кровельный поликарбонат лучше выбрать для крыши
На отечественном рынке стройматериалов появилось много современной продукции, среди которой значится и кровельный поликарбонат. Светопропускающие крыши, возведенные с его использованием, позволяют создать устойчивую связь между внешним пространством и внутренним интерьером домовладения, что является новым направлением в архитектуре.

Как сделать демонтаж шифера – как правильно снять материал с крыши
Перед тем, как приступить к реконструкции или выполнению капремонта стропильной конструкции, а также, если нужно поменять прежнее покрытие кровли из листов асбестоцемента на новый современный материал, следует продумать, как снять старый шифер с крыши.

Как сделать расчет водостока правильно – нюансы в деталях
Во время проливного дождя или обильного снегопада на всех крышах зданий собирается значительное количество осадков. Чтобы они не попадали в грунт под фундамент или не скатывались потоком по стенам, необходимо обустройство конструкции водоотведения.

Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется  после завершения кровельных работ.

Как сделать стропила мансардной крыши – особенности установки стропильной системы
Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Как выбрать профлист для кровли — технические характеристики кровельного материала
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы
Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Какая вентиляция на крышу дома нужна – выбираем элементы системы
Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.


Крыша Дома

Использование профнастила для крыши и его преимущества
Рынок стройматериалов богат новинками и многофункциональной кровельной продукцией. Среди наиболее популярных товаров выделяют профнастил, который применяется для создания качественного покрытия для кровли, устойчивого к разным видам воздействия (механического и окружающей среды).

Циркулярная пила и другие инструменты, которые нужны для самостоятельной укладки кровли
Самостоятельная укладка кровли из шифера, металлочерепицы или профнастила не обходится без электрифицированного и ручного инструмента. На разных этапах выполнения кровельных работ задействованы разные приборы и приспособления.

Glims — современная надёжная гидроизоляция
Со временем эксплуатационные свойства подземных и заглубленных сооружений ухудшаются, что приводит к аварийным ситуациям на объектах, а иногда и к разрушению целой системы.

Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить
Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.

Как вывести трубу через крышу из профнастила – избегайте ошибок
Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Какой кровельный поликарбонат лучше выбрать для крыши
На отечественном рынке стройматериалов появилось много современной продукции, среди которой значится и кровельный поликарбонат. Светопропускающие крыши, возведенные с его использованием, позволяют создать устойчивую связь между внешним пространством и внутренним интерьером домовладения, что является новым направлением в архитектуре.

Как сделать демонтаж шифера – как правильно снять материал с крыши
Перед тем, как приступить к реконструкции или выполнению капремонта стропильной конструкции, а также, если нужно поменять прежнее покрытие кровли из листов асбестоцемента на новый современный материал, следует продумать, как снять старый шифер с крыши.

Как сделать расчет водостока правильно – нюансы в деталях
Во время проливного дождя или обильного снегопада на всех крышах зданий собирается значительное количество осадков. Чтобы они не попадали в грунт под фундамент или не скатывались потоком по стенам, необходимо обустройство конструкции водоотведения.

Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется  после завершения кровельных работ.

Как сделать стропила мансардной крыши – особенности установки стропильной системы
Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Как выбрать профлист для кровли — технические характеристики кровельного материала
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы
Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Какая вентиляция на крышу дома нужна – выбираем элементы системы
Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.


Крепление мауэрлата к газобетону без армопояса, газосиликатным блокам и пеноблокам



Важно знать:

Крепление мауэрлата к газобетону без армопояса можно делать только в том случае если кровлю Вы будете делать безраспорную. Многие спросят, что это такое, существует 2 типа крыш.
1. Распорная кровля – в этом случае стропила передают распорную нагрузку на мауэрлат, в этом случае армопояс нужен.
2. Безраспорная кровля – при этом стропила не передают распорные нагрузки и именно в таком случае армопояс можно не делать. Естественно у данного типа есть свои минусы и плюсы.
Как сделать кровлю распорную или безраспорную Вы можете посмотреть наши инструкции на данную тему. Если вы решили делать 2й вариант то переходим к креплению.



Способы крепления мауэрлата к газобетону без армопояса:

Существует несколько способов крепления мауэрлата к газобетону без армопояса:
1. Шпильками – хороший способ, его рекомендуем.
2. Анкерами – данный способ мы не рекомендуем, так как крепление в данном случае будет очень слабое.
3. Крепление проволокой – Данный способ мы также рекомендуем.
Это 3 основных способа крепления о 1ом способе вы можете посмотреть инструкцию ниже, о 2ом инструкции не будет, так как это не надежный способ и о 3 способе вы можете посмотреть другую инструкцию.



Инструкция:

В данной инструкции мы объясним как сделать крепления мауэрлата к газобетону без армопояса шпильками.
1. Диаметр шпилек должен быть от 12мм-14мм
2. Устанавливаем их в газобетон (пеноблоки или газосиликатные блоки) на 2 блока в глубину (от 200мм-400мм).
3. Предварительно загните шпильку в месте крепления в блоках от 100мм-150мм (изгиб должен идти не по шву).
4. Шаг шпилек должен быть от 500-800мм но не реже чем шаг стропил.
5. Укладываем гидроизоляцию (желательно рулонную в 2 слоя)
6. В завершение устанавливаем мауэрлат и закрепляем его с помощи шайбы и гайки.
Данное крепление мауэрлата к газобетону без армопояса будет хорошо работать только на безраспорных крышах.



Как установить мауэрлат

Для непосвященного в капитальное строительство пользователя вряд ли будет известным, что такое мауэрлат, какую роль он играет в построении конструкции и так далее. Поэтому вопрос о том, как осуществляется крепление мауэрлата к газобетону, вообще вызывает непонимание.

Простое крепление мауэрлата к газобетону

Однако применение подобной технологии — решение актуальное и весьма эффективное. С его помощью можно решить ряд существенных проблем, которые могут уменьшить долговечность и прочность конструкции.

Блок: 1/3 | Кол-во символов: 541
Источник: http://PoPenobloky.ru/beton/gazobeton/kreplenie-mauerlata.html

Как закрепить мауэрлат к газобетону без армопояса? Несколько хитрых советов

Когда доходит дело до обустройства крыши, способы, как закрепить мауэрлат к газобетону без армопояса, начинают интересовать очень многих будущих домовладельцев, выбравших для стен газосиликатные блоки. Армированная прослойка между кровлей и основной частью дома, безусловно, нужна. Но обходится она довольно дорого, а времени и сил отнимает достаточно, так как дело довольно трудоемкое. И если есть обходной путь, позволяющий обойтись без ее оборудования, почему бы им не воспользоваться? Надо лишь знать, что в первую очередь для этого стоит предпринять.

Как закрепить мауэрлат к газобетону без армопояса, и решаться ли на этот шаг, можно только точно зная, чем рискуешь, и насколько безопасным будет в результате твой дом.

Блок: 2/16 | Кол-во символов: 802
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Существующие способы крепления

Отказ от использования армопояса в большинстве случаев – необоснованный риск. Именно устройство армированной бетонной ленты по периметру внешних стен дома позволяет добиться надежного крепления и быть уверенным в устойчивости крыш при любых погодных условиях.

Все существующие альтернативные методы не могут должным образом гарантировать долговечность и устойчивость каркаса кровли.

Рассмотрим применяемые методы крепления мауэрлата к стенам из керамзитобетона:

  • при помощи проволоки;
  • с использованием дюбелей и анкеров;
  • с применением химических анкеров;
  • установка металлических шпилек на пластинах в предыдущие ряды.

Блок: 2/6 | Кол-во символов: 649
Источник: https://tradinghub.ru/kak-krepit-mauerlat-k-keramzitobetonnym-blokam-bez-armopoyasa/

мауэрлат на керамзитоблок

А для этого нужно проанализировать некоторые характеристики и рекомендации. Поэтому, чтобы не быть голословными, для начала разберемся в терминах и предназначении отдельных элементов строения.

Что такое мауэрлат

Довольно далекие от кровельных работ люди весьма смутно могут представлять себе, из чего же состоит крыша над их головой. Загадочный термин «мауэрлат» ни о чем не говорит практически никому, кроме профессионалов-кровельщиков. Между тем, он представляет собой своего рода опояску, проложенную по всему наружному периметру дома и расположенную между возведенными стенами и кровлей. Его монтаж преследует 2 главные цели:

  • распределение точечной нагрузки, которую оказывают основания стропил по всем стенам дома. Без такого распределения тяжесть кровельной системы, приходящаяся на отдельные участки, быстро проведет к проседанию нагружаемых мест, трещинам по толщине несущей стены, перекосу крыши, а в перспективе – ее возможному обрушению или развалу самой коробки дома;
  • скрепление стропил (а вместе с ними – и всей кровельной конструкции) с остальной частью здания. Без подобной фиксации строение будет состоять как бы из двух отдельных частей, не образуя единого целого. Как вы понимаете, ни о надежности, ни о защищенности от внешних погодных условий, речь в таком случае идти не может.

Традиционно мауэрлат делается из дерева, чаще всего – из просушенного бруса (причем – лиственных пород) с сечением 10х10 или 15х15 сантиметров. Допустимы варианты использования стальных балок или швеллера, но в индивидуальном строительстве они встречаются крайне редко: во-первых, сильно возрастает нагрузка на стены и фундамент, так как эти элементы сами по себе тяжеловаты. Во-вторых, и систему стропил придется выполнять также из металла, что, опять же, нагружает всю конструкцию, а ее стоимость выходит за всякие разумные ценовые пределы.

Зачем все же нужен армированный пояс?

При всех достоинствах некоторых строительных материалов, как современных, так и давно известных, они непременно сопровождаются некоторыми недостатками. У газосиликата, пенобетона, газобетона, ракушняка, керамзитобетона главный минус – хрупкость и мягкость.

Если закрепить мауэрлат непосредственно в них, они довольно быстро начинают разрушаться в местах фиксации. Впрочем, даже при использовании прочных стройматериалов вроде шлакоблока или кирпича отказываться от армопояса не стоит. Особенно тем, у кого дом строится в сейсмически активных зонах. Причины, по которым стоит согласиться на его оборудование (пусть и, скрипя зубами), можно упомянуть следующие:

  • усадка свойственна не только деревянным срубам, но и прочим строениям. Для ячеистых бетонов она особенно характерна, причем зачастую протекает неравномерно по стенам. Ее прохождение проходит без последствия для геометрии строения именно за счет наличия армирующего пояса. Он же предупреждает деформации и во время сезонных почвенных подвижек;
  • армопояс увеличивает реберную жесткость и ее же прочность по всей коробке дома;
  • если кто не знает – стропила оказывают на стены распирающее давление. Особенно оно велико зимой, когда к весу крыши добавляются дополнительная масса снега и намерзание льда в виде сосулек (причем данные осадки могут увеличить вес конструкции в значительной мере). Армирующий пояс помогает стенам противостоять распиранию более успешно.
  • И все эти аргументы дополняются возможностью более надежно и просто закрепить на стенах кровельные конструкции.

Чаще всего армирующий пояс делается путем заливки бетона в предварительно сооруженную опалубку. Второй вариант – выкладка его из блоков разного происхождения. Однако он считается менее надежным.

Как обойтись без армопояса?

Если категорически нет возможности обустроить столь полезную прокладку, строители могут подсказать только 2 способа, при которых этот шаг можно проигнорировать.

Стальная проволока, вплетенная при выкладывании стен, в значительной мере заменяет армирующий пояс. Ряда за 3-4 до верха стены по всему периметру между газобетонными блоками вмуровывается проволочный отрезок. Крепиться он должен начиная с середины, а длина рассчитывается таким образом, чтобы ее хватило для притягивания мауэрлатного бруса к верху стены. Для фиксации элемента мауэрлата в брусе проделывается отверстие. Количество связок не лимитируется, но в большинстве случаев соответствует числу стропильных ног.

Предельно надежным такое крепление считаться не может, поскольку постепенно проволока расширяет место посадки, хотя и в меньшей степени, чем фиксация через проделанное прямо в газобетонном блоке отверстие.


Химический анкер, называемый также вклеиваемым, жидким, а еще – инжекционной массой, признан более прочным. В приблизительном описании он состоит из 2 частей: металлического стержня и синтетико-полимерной клеящей массы. Его главное отличие от механического собрата – отсутствие создаваемого самим метизом распирающего напряжения. Обычный анкер держится в скрепляемом материале исключительно за счет трения и распирания, химический же проникает в поры газобетона, скрепляя его с метизом намертво.

В качестве стержня, грубо говоря, может быть использован даже отрезок арматуры. Главное для успеха начинаний – просверлить под анкер достаточно глубокое отверстие, слоя в 2-3 кладки. Для пользования химическими анкерами не является препятствием высокая влажность – хоть под водой веди работы. Срок службы таких креплений определен производителем в полвека.

Единственное ограничение, если вы решили предпочесть этот способ, как закрепить мауэрлат к газобетону без армопояса – к химическим анкерам нельзя ничего приваривать. Сварка стержня с любым другим предметом приводит к разрушению смол, входящих в состав массы, после чего от крепежа напрасно ждать какой-нибудь прочности.

Блок: 3/16 | Кол-во символов: 5726
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Как нужно установить мауэрлат – тонкости монтажа

При выполнении монтажных работ обратите внимание на следующие нюансы:

  • расположение мауэрлата на расстоянии 5 см от внешней плоскости стены;
  • крепление мауэрлатного бруса параллельно кровельному коньку;
  • обеспечение горизонтальности поверхности для монтажа бруса;
  • пропитку деревянного бруса антисептическим составом.

При стыковке брусьев мауэрлата следует соединять стыковые части металлическими скобами.

Блок: 3/4 | Кол-во символов: 451
Источник: https://pobetony.expert/stroitelstvo/kreplenie-mauerlata-k-armopoyasu

Крыша к дому из пеноблоков

При возведении крыши для дома из пеноблоков необходимо стремиться к снижению ее веса, чтобы нагрузка на стены была небольшой. Однако если у дома имеется железобетонный каркас, то от этой рекомендации можно отступить.

Почему так?

Пеноблоки имеют ячеистую структуру. Это говорит о том, что материал в прочности уступает некоторым другим. При определенном силовом воздействии пеноблоки склонны к постепенному разрушению. А такая участь нам не нужна.

Блок: 4/16 | Кол-во символов: 476
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Подводим итоги

Для обеспечения прочности строений важно надежно закрепить мауэрлат. Технология позволяет выполнить крепление мауэрлата к керамзитоблокам без армопояса и на поверхность бетонного контура усиления. Для фиксации бруса используются различные технологические приемы. Необходимо ответственно подойти к выбору способа крепления для обеспечения надежной фиксации кровельной конструкции.

Блок: 4/4 | Кол-во символов: 395
Источник: https://pobetony.expert/stroitelstvo/kreplenie-mauerlata-k-armopoyasu

Как сделать крышу более легкой?

Во-первых, надо использовать более легкие решетчатые формы. Во-вторых, деревянные ригели должны быть полыми. Швеллера лучше использовать на основе OSB.

К выбору кровельного материала тоже надо подойти с умом. Чем меньше будет его вес, тем лучше.

Среди кровельных материалов для дома из пеноблоков подойдут:

  • Профнастил
  • Листовая медь
  • Металлочерепица
  • Оцинкованное железо

Не рекомендуется использовать натуральную и полимерпесчаную черепицу, шифер и иные тяжелые кровельные материалы. Если и применять их, то только очень аккуратно с точным соблюдением технологии монтажа.

Блок: 5/16 | Кол-во символов: 601
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Химические анкера

Суть метода заключается в использовании специальных химических веществ, быстро отвердевающих, обладающих отличными адгезивными свойствами и продолжительным сроком службы.

Промышленно выпускаемые смеси имеют высокую цену и долгий срок эксплуатации (до 50 лет). Однако, существует более дешевый способ заменить из – использовать эпоксидную смолу и отвердитель.

Через сутки такая самодельная смесь приобретает свои окончательные прочностные характеристики. Известны такие торговые марки, выпускающие химические анкера: «Technox», «Tecscal», «Fischer», «Hilti», «Sormat».

Различают такие разновидности промышленно выпускаемых химических анкеров:

  1. Ампульные. В просверленное отверстие для анкера вставляется специальная капсула и затем всверливается анкер. Капсула разрушается и при контакте с воздухом ее содержимого происходит застывание в течение 45 минут.
  2. Полимерные составы в тубах. Их использование осуществляется при помощи пистолета-дозатора.
  3. Химические анкера. Предусматривают высверливание полости в стеновом материале. Полость напоминает конус, зауженный кверху. Ее заполняют на 75% специальным составом и затем вкручивают анкер.

Высокая стоимость этого метода с лихвой окупается его эксплуатационными характеристиками.

Исключение растрескивания стенового материала по причине отсутствия распирающих нагрузок – одно из главных преимуществ использования химических составов.

Блок: 5/6 | Кол-во символов: 1399
Источник: https://tradinghub.ru/kak-krepit-mauerlat-k-keramzitobetonnym-blokam-bez-armopoyasa/

Как крепить мауэрлат – варианты фиксации

Строители в своем лексиконе используют термин «мауэрлат», имея в виду специальную раму, закрепленную на торцевой поверхности капитальных стен. Независимо от того, выполняется ли для возведения несущих стен кирпичная кладка или используются пористые блоки, обязательным элементом здания является мауэрлат. Его делают из швеллера или деревянных брусьев. Мауэрлат объединяет в общую схему кровельную конструкцию и коробку дома. Демпферная рама обеспечивает равномерное распределение нагрузок на стены и надежно соединяет кровельную ферму с коробкой.

Одним из элементов, без которого не обходится ни одна кровля является мауэрлат

В зависимости от того, какие материалы используются для строительства стен, применяются различные методы крепления мауэрлата:

  • установка мауэрлата на торцевую плоскость стен без заливки армированного пояса. Данный вариант крепления прочно позволяет закрепить опорный брус к поверхности газобетонной, кирпичной или керамзитобетонной стены. В процессе кладки верхнего уровня блоков между ними устанавливается проволока, которая продевается через отверстия в раме. Затем концы проволоки скручиваются;
  • монтаж мауэрлата на армированный пояс, сооруженный по периметру опорной поверхности коробки дома. Указанный метод используется для фиксации мауэрлата к стенам, построенным из кирпича или композитных блоков. Технология монтажа предусматривает заливку железобетонного пояса, в котором забетонированы куски арматуры диаметром 8-10 мм. Стальные стержни используются для фиксации мауэрлата.

Способ крепления силовой рамы указывается в проекте здания.

Крепление мауэрлата к керамзитоблокам без армопояса

Приняв решение использовать керамзитобетонные блоки для возведения стен здания, следует учитывать их нагрузочную способность. Пористый керамзитобетон не способен воспринимать значительные нагрузки. Однако при небольшой массе кровельной конструкции допускается установка мауэрлата на торцевую поверхность керамзитобетонных стен.

Для этого следует выполнить указанные действия:

  1. Нарезать куски стальной проволоки.
  2. Уложить проволоку между блоками верхних рядов кладки.
  3. Завершить кладку, обеспечив выход свободных концов проволоки.
  4. Уложить деревянный брус на поверхность керамзитобетонных стен.
  5. Стянуть проволокой мауэрлат через предварительно выполненные отверстия.

Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция

Количество выполняемых связей должно соответствовать числу стропильных опор.

Все виды пористых бетонов отличаются недостаточно высокой прочностью. Это необходимо учитывать при выборе метода крепления. Рассмотрим далее, как закрепить мауэрлат к газобетону без армопояса.

Монтаж мауэрлата на газобетон без армопояса

Технология установки мауэрлата на поверхность газобетонных стен, не оборудованных армопоясом, аналогична методу крепления к блокам из керамзитобетона.

При выполнении работ следует обращать внимание на ряд моментов:

  • укладку катаной проволоки между газобетонными блоками за пару рядов до верха стены;
  • подбор длины проволочных отрезков для обеспечения надежной обвязки мауэрлата;
  • обеспечение горизонтальности верхней плоскости газобетона для укладки бруса;
  • соответствие участков закладки проволоки и мест фиксации общему количеству стропильных балок.

Проволочный крепеж надежно крепит опорный брус к газобетонным стенам.

Обеспечение прочности конструкции при фиксации мауэрлата с армопоясом

Для повышения надежности крепления мауэрлата и предотвращения деформации коробки здания сооружается армированный пояс.

Ширина армопояса, должна соответствовать ширине стены

Он позволяет решить ряд серьезных задач:

  • сформировать прочную горизонтальную основу по контуру газобетонных или кирпичных стен;
  • предотвратить локальное продавливание пористого бетона в местах крепления стропильных балок;
  • придать дополнительный запас жесткости газобетонной или керамзитоблочной коробке здания.

Выполняйте работы по сооружению армопояса в следующей очередности:

  1. Смонтируйте опалубочную конструкцию по контуру коробки.
  2. Соберите и установите внутри опалубки арматурный каркас.
  3. Разместите и закрепите к арматуре резьбовые шпильки для крепления мауэрлата.
  4. Обеспечьте чистоту резьбовой части шпилек после бетонирования с помощью полиэтилена или ветоши.
  5. Произведите заливку опалубки бетонной смесью.
  6. Выполните демонтаж элементов опалубки после твердения бетона.

На застывший армопояс с резьбовыми шпильками несложно закрепить деревянный брус мауэрлата.

Как надежно зафиксировать мауэрлат – проверенные способы крепления стропил

При сооружении опорной конструкции для крепления кровли важно обеспечить надежность крепления брусьев.

Анкерный болт является распространенным крепежом

Используются следующие методы крепления стропил:

  • стальными уголками. Металлические элементы Г-образного сечения крепятся с противоположных плоскостей стропильных балок с помощью саморезов, обеспечивая надежное крепление с несущей рамой;
  • вязальной проволокой. После выполнения отжига проволока становится более мягкой и легко поддается деформации. При диаметре вязальной проволоки 0,5-0,6 мм обеспечивается надежность соединений элементов стропильной фермы;
  • выгнутыми скобами. Использование крепежных элементов П-образной формы позволяет надежно закрепить стропильные балки к опорному брусу. Скобы забиваются молотком и охватывают поверхность бруса;
  • металлическими пластинами. Стальной крепеж применяется при сборке стропильной конструкции, изготовленной из металлических профилей. Крепление осуществляется резьбовыми шпильками или саморезами по металлу;
  • металлическими кронштейнами. Применяются самостоятельно изготовленные кронштейны или покупные изделия. При толщине кронштейна не менее 2 мм обеспечивается надежность анкерного и саморезного крепления;
  • монтажной лентой. Это проверенный метод крепления, обеспечивающий необходимую жесткость фиксации. Данный способ не вызывает ослабления несущей конструкции в точках фиксации.

Выбор метода крепления осуществляется индивидуально. При этом необходимо учитывать конструктивные особенности здания, а также материалы, из которых изготовлены стены и стропильная ферма.

Для крепления мауэрлата к коробке строения используются следующие технологические приемы:

  • крепление отожженной проволокой;
  • монтаж с помощью резьбовых шпилек;
  • фиксация с использованием химических анкеров.

Некоторые мастера предпочитают осуществлять крепление мауэрлата к армопоясу с помощью шпилек

Выбирая оптимальный способ крепления, следует учитывать ряд факторов:

  • габаритные размеры коробки здания;
  • конструкцию кровельной фермы;
  • массу стропильной конструкции;
  • материал стропильных балок.

Остановимся более детально на особенностях различных методов крепления.

Как выполняется надежная установка стропильной конструкции на проволоку?

Стальная проволока традиционно применяется для крепления мауэрлата. Это бюджетное решение, позволяющее надежно зафиксировать опорный брус. Крепление проволоки осуществляется на завершающем этапе возведения стен.

Для обеспечения крепления бруса следует выполнять ряд требований:

  1. Нарезать из отожженной проволоки отрезки нужной длины.
  2. Многократно скрутить проволоку и закрепить внутри кладки.
  3. Запустить свободные отрезки проволочной петли через отверстия бруса.
  4. Тщательно перекрутить проволоку, не допуская ее разрыва.

В участках связывания обеспечивается прочный прижим бруса к опорной поверхности коробки. При выполнении работ важно правильно рассчитать длину проволочных отрезков, позволяющую обеспечить плотный охват мауэрлата. Преимущества проволочного метода фиксации – легкость выполнения работ и незначительный уровень затрат.

Как видно сам мауэрлат и процесс его крепления являются очень важным

Крепление пояса под мауэрлат резьбовыми шпильками

С помощью шпилек, изогнутых под углом 90 градусов, выполняется надежная фиксация мауэрлата на верхнем уровне стены. На конце шпильки, предназначенном для крепления бруса, выполняется резьба М8-М10. Изогнутый конец крепежного элемента, имеющий гладкую поверхность, располагается внутри стенной кладки или в армопоясе. Длина загнутой части составляет 0,35-0,4 м.

Приняв решение крепить мауэрлат на резьбовые шпильки, обратите внимание на следующие моменты:

  • высоту расположения резьбовой части на расстоянии 0,3-0,4 м от верхнего уровня коробки;
  • интервал между резьбовыми шпильками, соответствующий расстоянию между стропильными балками;
  • надежную защиту резьбовой части шпилек с помощью малярного скотча или полиэтилена при бетонировании.

Крепление мауэрлата на резьбовые шпильки осуществляется с помощью гаек, под которые следует подложить шайбы увеличенного диаметра.

Фиксация несущего каркаса на газобетонную стену с использованием анкеров

Метод крепления с использованием стальных анкеров похож на способ фиксации резьбовыми шпильками. Монтаж крепежных элементов производится до заливки армированного пояса бетонным раствором.

При выполнении работ важно соблюдать ряд требований:

  • выполнить правильную разметку в брусе координат крепления;
  • соблюдать ровный шаг между стальными анкерами;
  • выполнять отверстия в брусе, соответствующие по диаметру резьбовой части.

По эффективности крепления данный способ более надежен, если сравнивать с использованием отожженной проволоки.

Блок: 2/4 | Кол-во символов: 9146
Источник: https://pobetony.expert/stroitelstvo/kreplenie-mauerlata-k-armopoyasu

Особенности монтажа свесов и скатов

При возведении крыши для дома из газобетона, большую роль играют ферма и угол наклона ее скатов. Особенно в том случае если здание строится в регионах страны с холодным климатом.

Если не выдерживать определенный угол наклона, на крыше будет долго задерживаться снег, оказывая сильную нагрузку на конструкцию. Это в скором времени приведет к разрушению кровельного покрытия и прочим опасностям.

Чем острее будет угол, под которым установлены стропила, тем меньшую нагрузку будут испытывать стены, быстрее будет исчезать снег на крыше. И свесы перестанут подвергаться постоянному давлению.

Устройство мансардной крыши дома из газобетона

Кратко рассмотрим процесс монтажа мансардной крыши.

Строительство стропильной системы мансарды — процесс сложный. Перед началом работ запомните некоторые особенности монтажа:

  • Для стропил используются брусья 10×10, 15××20 сантиметров
  • Обязательна укладка гидроизоляционного слоя между стенами и мауэрлатом
  • Узлы мансардной конструкции лучше крепить толстыми металлическими скобами
  • Дерево, применяемое для конструктивных элементов, должно быть хорошо просушено и обработано антисептическим и противопожарным составом
  • Предпочтение лучше отдавать хвойным породам деревьев, так как влияние влажности на них наименьшее

1 этап — гидроизоляция места стыковки мауэрлата со стеной

Между стеной дома и мауэрлатом должен быть слой гидроизоляции. Для этих целей можно использовать обычный рубероид. Он прокладывается по всему периметру стен и ничем не фиксируется.

2 этап — установка мауэрлата

Мауэрлат — деревянный брус, который крепится по периметру стен дома.

Его следует фиксировать при помощи анкерных болтов, чей диаметр не менее двенадцати миллиметров. Предварительно под них просверливаются отверстия.

Концы анкеров загибают в виде крюка, чтобы предотвратить их дальнейшее выдергивание. Впрочем, есть анкеры с распорной системой внизу. Шаг крепления — 10-15 сантиметров. Место крепления — между стропильными ногами на равном расстоянии.

Если мансардная крыша дома из газобетона будет с двумя скатами, то надо два мауэрлата, если с четырьмя скатами — то четыре.

В качестве мауэрлата используют брус сечением 15××20 сантиметров.

Этап 3 — сооружение стропильной системы

Стропильная система должна быть собрана идеально, ведь она является скелетом крыши. И все нагрузки (ветровые, дождевые и прочие) приходятся на нее. Поэтому важно правильно произвести расчеты с уклоном на климатические особенности своего региона. Сделать расчет сложно, поэтому можно обратиться к профессиональным рабочим.

Делать стропильную систему лучше из дерева хвойных пород. Обычно это сосна или лиственница. Влажность не должна превышать 23 процента.

Чтобы обезопасить себя в дальнейшем от негативных последствий связанных с размножением микроорганизмов и атакой грызунов, надо тщательно пропитать древесину спецсоставами, в том числе и противопожарным.

Конструкция стропил

Стропила бывают висячими и наклонными.

Когда пролет между стенами не более шести метров, то можно устанавливать наклонные стропила. Если пролет в два раза больше, то тут наклонные стропила используются только в том случае, если будет установлена дополнительная опора.

Висячие стропила монтируют тогда, когда пролет между стенами доходит до 12 метров. При этом установка дополнительной опоры не предусматривается.

Подготовка стропильных ног

Стропила будем устанавливать с шагом 60 сантиметров, оставляя отверстия под окна. Брусья для «ног» возьмем сечением 10×10 сантиметров. Длина определяется с учетом наклона скатов и размера постройки (для каждого случая индивидуальна).

Установка балок перекрытия

Для балок можно использовать бревна, брус, или доску, которая укладывается на ребро. Балки устанавливаются с выбранным шагом в заранее подготовленные пазы в стене. Концы их гидроизолируются двумя слоями рубероида.

Блок: 6/16 | Кол-во символов: 3882
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Металлические шпильки на пластинах

Предварительная установка шпилек в кладку позволяет упростить процесс монтажа мауэрлата и добиться надежной фиксации.

Для этого к шпилькам привариваются перпендикулярно металлические пластины. Изделия устанавливают в кладочный шов перед возведением последнего ряда.

Основная функция пластин – сопротивление выдергивающим усилиям и создание опоры для шпилек. При использовании данного метода в блоках последнего ряда предварительно создают отверстия, затем в них при кладке заводятся шпильки.

Важно сохранить вертикальность кладки последнего ряда. Далее в брусе просверливаются соответствующие отверстия и он буквально «одевается» на имеющиеся выступы.

Отказ от установки армированного пояса при возведении стен из керамзитобетона – неоправданный риск. Поскольку не имеется достоверных данных о сроке службы кровли при использовании альтернативных методов монтажа, рекомендовать их как надежные не приходится.

Каждый застройщик, выбирая такой способ установки мауэрлата действует по своему разумению и не имеет никаких гарантий по поводу надежности такого крепления.

А как вы знаете как крепить мауэрлат к керамзитобетонным блокам без армопояса? Поделитесь своим опытом в комментариях.

Блок: 6/6 | Кол-во символов: 1228
Источник: https://tradinghub.ru/kak-krepit-mauerlat-k-keramzitobetonnym-blokam-bez-armopoyasa/

Крепление мауэрлата к керамзитобетонным блокам

После того, как балки уложены, их дополнительно фиксируют анкерными болтами.

Возведение вертикальных стоек

Если крыша на доме из газобетона будет ломаной, то сначала возводятся опорные вертикальные стойки. Они будут служить каркасом стен.

Высота стоек должна быть не менее двух метров, чтобы было комфортно находиться на этаже.

Вертикальные стойки вставляются в пазы на балках перекрытия и дополнительно фиксируются металлическими уголками и скобами.

Сечение балок выберите из таблицы.

пролёт (м)/
шаг балки (м)
22,5344,556
0,675х10075х15075х200100х200100х200125х200150х225
1,075х150100х150100х175125х200150х200150х225175х250

Между стойками устанавливается балка перекрытия мансарды. Дополнительно ее фиксируют болтами или иным способом.

С ранее выбранным шагом собирается определенное количество стоек П-образной формы. Между ними натягивают шнур и проверяют по уровню. Если высота разная, делают демонтаж одной из арок, после чего подгоняют ее по высоте. Стойки между собой сшивают брусками того же сечения.

Установка коньковых стоек

Можно сразу установить коньковые стойки. Между ними будет смонтирован сам конек, однако можно обойтись и без них.

Установка нижних стропил

Теперь надо установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги нужной длины. В нижней части на ногах стропил делаются вырезы, которыми они опираются на мауэрлат и дополнительно фиксируются при помощи скоб.

Установка верхних стропил

Надо подготовить верхние стропила. Для этого из досок сшивается шаблон. Он устанавливается к концам балки перекрытия мансарды, снимается размер и определяется угол уклона скатов. По этому размеру подготавливается нужное количество стропильных ног, которые потом надежно фиксируются к горизонтальным брусьям.

Монтаж обрешетки

От того, какой кровельный материал выбран, укладывается сплошная или разреженная обрешетка. Сплошная делается при монтаже тяжелых кровельных покрытий.

Монтаж кровельного материала

На подготовленную обрешетку монтируется выбранный кровельный материал, после чего устанавливаются дополнительные элементы крыши — водостоки, защитные трапы и т.д.

Видео о по-этапном строительстве крыши дома из пеноблоков

Начало возведения крыши

Установка балок стропильной системы

Крепление стропил

Подготовка к установке мауэрлата
Что понадобится
Как выбрать способ крепления к стене и форму конструкции
Установка мауэрлата на шпильки к армопоясу или бетону
Способы и расстояние крепления на крышах малого размера

Кровельный мауэрлат выполняет функцию основания для стропильных ног, располагаясь над стеной здания. Его крепления к стене должно быть исключительно статичным, в то время как при фиксации стропильной конструкции может делать запас на усадку.

Блок: 7/16 | Кол-во символов: 2873
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Подготовка к установке мауэрлата

Перед монтажом данного элемента потребуется выполнить комплекс подготовительных мероприятий. Для изготовления мауэрлата используют деревянный брус или две доски подходящих размеров. Соединяют эти доски гвоздями. Древесный материал для мауэрлата должен выбираться с особенной тщательностью. Подходящий вариант для этого – сосна: желательно, чтобы ее влажность не превышала 22%. Для крепления мауэрлата к стене могут использоваться несколько вариантов.

При выборе наиболее оптимального способа крепления мауэрлата, в учет берется тип материала, из которого были изготовлены стены, площадь дома и особенности его конструкции. Главная задача – чтобы мауэрлат был состыкован со стеной максимально надежно. Для его установки необходимо обеспечить очень ровное посадочное место, строго выверенное по горизонтали. Во время подготовки нижнего торца стены потребуется постоянное использование строительного уровня. Категорически исключается вероятность ослабления крепления под сторонними воздействиями: поэтому опорные прорези выполняются только со стороны стропильных ног.

Для большей устойчивости системы внутренняя часть стены оснащается выступом еще на этапе ее сооружения. При укладке мауэрлата этот выступ выступает в роли предохранителя от случайного обрушения бруса под воздействием возросшего давления или порывов ветра.

Блок: 8/16 | Кол-во символов: 1367
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Что понадобится

Необходимые материалы и инструменты:

  1. Брус сечением 150х150 мм.
  2. Гидроизоляция. В основном для этих целей используется рубероид.
  3. Уровень. Предназначается для контроля за горизонтальностью укладки конструкционных элементов.
  4. Дрель.
  5. Разводной ключ.
  6. Молоток, болты, гвозди.

Этот перечень может претерпевать некоторые изменения, в зависимости от применяемого способа крепления. Так, если обвязка мауэрлата осуществляется проволокой, для этих целей понадобиться стальная проволока-катанка. Оптимальный диаметр этого крепежа – 5 мм.

Если крепление проводится деревянными пробками, то понадобятся некоторые дополнительные элементы:

  1. Бруски из древесины. Их размеры должны максимально напоминать стандартный кирпич.
  2. Стальные скобы. Речь идет об изделиях длиной 250 мм.

Соединения строительными шпильками предполагает наличие:

  • Г-образных металлических шпилек для мауэрлата диаметром 12-14 см, оснащенных резьбой. Лучше всего, если на резьбовую часть будет припадать 50 мм.
  • Металлических шайб.
  • Бетона марки 250. Он необходим, если потребуются обустройство бетонных подушек.
  • Гаек. Они должны подходить под резьбу металлических штырей. Чаще всего речь идет о резьбе м12.

Блок: 9/16 | Кол-во символов: 1188
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Как выбрать способ крепления к стене и форму конструкции

Для каркасных и панельных домов, а также зданий из легкого бетона или облегченного кирпича лучшим вариантом является непрерывный мауэрлат по всем стенам. На массивных конструкциях основа под стропила монтируется заподлицо по отношению к внутренности стены. В качестве наружного ограждения выступает кирпичная кладка. Процедура может осуществляться куском бревна или бруса длиной не менее 50 см. Подобные отрезки подкладываются под каждую из стропильных ног.

Постройки с незначительной площадью кровли обычно оснащаются конструкцией наподобие жесткой рамы. Для сращивания брусьев применяется прямой замок, где в качестве крепежей выступают гвозди и болты. Далее раму необходимо зафиксировать на пробки при помощи скоб. Пробки изготовляются из заранее пропитанной антисептиками древесины. Установка пробок осуществляется путем встраивания в кладку. Рама мауэрлата и кирпичная кладка прокладывается слоем гидроизоляции. Для этого подойдет обычный двухслойный рубероид.

Для крыш площадью более 250 м2 рекомендуется выбирать другой способ крепления. Чаще всего речь идет об предварительной укладке поверх стены бетонной подушки. В процессе застывания бетона в него вмуровывают стальные резьбовые стержни: их необходимо установить строго вертикально. Длина этих вставок должна превосходить толщину мауэрлата на 30-40 мм. Расстояние между шпильками мауэрлата — примерно 2 м. Изделия предварительно оснащаются отверстиями, в которые продеваются стержни. Для изготовления стержней можно применить арматуру нужной длины: все, что потребуется в данном случае – сварить их с болтами с отрезанными головками.

Концы арматуры, выступающие над брусом, можно попросту загнуть. Также можно провести крепление мауэрлата к армопоясу анкерами.

Блок: 10/16 | Кол-во символов: 1797
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Проблемы крепежа в керамзитобетонных пустотельных блоках

В каждом конкретном случае разрешается действовать так, как будет лучше всего для прочности крепления. Для надежности посадки стержней в бетон их по низу оснащают приваренными пластинами. Как результат, стержни не будут уходить даже во время значительного ветра. Крыши площадью до 200 м2 особо не нуждаются в креплении мауэрлата к бетону: достаточно будет замурованной в кладку арматуры в 3-4 верхних рядах.  При этом шаг прутков и стропилин не должны совпадать.

Блок: 11/16 | Кол-во символов: 521
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Установка мауэрлата на шпильки к армопоясу или бетону

Этот способ один из наиболее надежных. Когда проводится погружение шпилек непосредственно в кирпичную кладку, стержни должны располагаться в строго вертикальном положении, с выступом над мауэрлатом 30 мм. Также можно применить способ, в основе которого лежит применение опорных подушек. Его отличие от укладки на монолитный армированный пояс заключается в том, что опорная подушка имеет длину всего 40 см, при высоте 22 см. Перед заливкой бетона резьбовые участки на шпильках оборачиваются скотчем для защиты от попадания грязи в витки резьбы.

Перед монтажом в мауэрлате проделываются отверстия при помощи специального перьевого сверла. Мощность используемой дрели должна быть достаточной для того, чтобы просверливание толстого бруса прошло без загвоздок. Перед этим наносят разметку, для чего брус укладывают на острие шпилек и ударяют по нему тяжелым молотком. Такая простая процедура позволит заполучить четкие отметины в нужных точках.

Очень важно добиваться расположения шпилек вдоль краев мауэрлата. Для укладки основания будущей кровельной конструкции используется осевая линия. Допускается также ее смещение наружу или внутрь, на что влияют особенности конструкции конкретной постройки. При этом важно сохранять дистанцию в 50 мм между мауэрлатом и наружной поверхностью стены. При укладке на стену гидроизоляции удобнее всего накалывать ее на шпильки. Далее начинается основная процедура монтажа. При подгонке конструкции важно помнить о том, что подрезать мауэрлат категорически запрещено. Подобной операции разрешается подвергать только стропилины. При этом осуществляется постоянный контроль надежности их упора на основание: они должны именно упираться, а не просто касаться.

Блок: 12/16 | Кол-во символов: 1759
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Способы и расстояние крепления на крышах малого размера

Существует мнение, что на зданиях небольшой площади допускается крепление стропил непосредственно на балки перекрытия, а мауэрлат можно не использовать. Однако следует держать во внимании большую напряженность в местах упора. Благодаря мауэрлату эта напряженность равномерно и комфортно распределяется по поверхности. Кроме этого, для кровли характерно наличие высокой парусности. Используя мауэрлат и некоторые другие элементы, можно добиться надежной устойчивости крыши даже при очень сильных ураганах.

Наверное, наиболее простой и доступный способ зафиксировать конструкцию – использовать для этих целей толстую веревку. Еще один вариант – стропилина, соединенная с погруженной в кладку арматурой: обычно для этого применяется проволочная скрутка. Все эти элементы дают возможность добиться надежного прижимания мауэрлата к стене. Данные приемы используются только в том случае, если традиционные технологии невозможно реализовать по тем или иным причинам.

Стандартную фиксацию на проволоку осуществляют таким образом:

  1. На начальном этапе середина проволочных отрезков располагается за 4 или 5 рядов до конца стены, на расстоянии 60-65 см. Концы проволоки приподнимаются вверх на 25-30 см. Для защиты от коррозии их можно покрасить.
  2. Если в качестве фасадной отделки не планируется использование штукатурки, внешний отрезок проволоки нужно погрузить в кладочный раствор.
  3. Дождавшись хорошего застывания раствора, концы проволоки скручиваются поверх деревянного бруса: нужно добиться максимально плотного притягивания его к стене.

На домах небольших размеров для крепления мауэрлата на стену удобно применить пробки из дерева. Лучше всего, если размер этих элементов будет соответствовать параметрам кирпича. Древесину перед этим нужно обязательно обработать антисептической пропиткой и завернуть в рубероид. При закладке пробок используется шаг 50-70 см: это происходит прямо под поверхностью мауэрлата или чуть ниже. Для скрепления между собой элементов кровли используются скобы из стали.

Большинство из описанных способов крепления мауэрлата на стену вполне по силам реализовать своими руками. При этом необходимо строго придерживаться технологии реализации выбранного типа монтажа. Вне зависимости от того, какой именно тип фиксации был выбран, в результате необходимо добиться полностью статичного соединения. Только в таком случае мауэрлат сможет выполнять свою непосредственную функцию по распределению нагрузки от стропильной системы.

Блок: 13/16 | Кол-во символов: 2523
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Как закрепить мауэрлат к газобетону без армопояса? Несколько хитрых советов

Иными словами если и вверху, и внизу стропильной ноги изготовить узловые соединения с одной степенью свободы (рис. 20.1) или сделать защемленные концы (вообще без степеней свободы, рис. 20.3), то мауэрлат нуждается в закреплении к стене.

Возможны два варианта устройства мауэрлатной обвязки, принимающей распор от стропил (рис.

23):

  • брусья мауэрлата связываются в единую жесткую раму по всему периметру здания. Сращивание брусьев производят косым прирубом с креплением болтами, гвоздевым боем или винтами (саморезами или глухарями), а углы рамы — скобами или пластинами. Таким образом, на стене получается жесткая рама, принимающая распор и работающая на растяжение и изгиб. Крепление такой рамы к стене производится либо скобами к антисептированным деревянным пробкам, предварительно заложенным в стену, либо анкерами. Применяться этот способ может только для небольших в плане зданий;
  • в стене по всему периметру производится заливка железобетонного пояса с выпуском анкеров для крепления мауэрлата. Такой способ рекомендуется для легких стен из газосиликатных, пенобетонных и им подобных блоков. Мауэрлатные брусья, прикрепленные анкерами, распределяют вертикальную нагрузку и передают распор на нижний монолитный железобетонный пояс. Здесь на растяжение и изгиб мауэрлат работает частично, а основное напряжение принимает армированный пояс.

Блок: 16/16 | Кол-во символов: 1453
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Кол-во блоков: 23 | Общее кол-во символов: 40441
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://astgift.ru/kak-ustanovit-maujerlat/: использовано 13 блоков из 16, кол-во символов 24968 (62%)
  2. https://pobetony.expert/stroitelstvo/kreplenie-mauerlata-k-armopoyasu: использовано 3 блоков из 4, кол-во символов 9992 (25%)
  3. https://tradinghub.ru/kak-krepit-mauerlat-k-keramzitobetonnym-blokam-bez-armopoyasa/: использовано 5 блоков из 6, кол-во символов 4940 (12%)
  4. http://PoPenobloky.ru/beton/gazobeton/kreplenie-mauerlata.html: использовано 1 блоков из 3, кол-во символов 541 (1%)

Маурилалат крепление к силикатному блоку без армопояса. Как крепить мауэрлат к газобетону без армоджоа? Несколько хитрых советов. Назначение и размеры Armopleois

Для непосвященного в капитальном строительстве пользователя маловероятно, что Маурилалат есть, какую роль он играет в строительстве и так далее. Поэтому вопрос о том, как проводят мауэрлат к газобетону, вообще понимают неправильно.

Однако использование такой технологии — решение актуальное и очень эффективное.С его помощью можно решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Еще нужно отметить более экономичный вариант указанного способа крепления. Если нужно прикрепить мауэрлат к газобетону без армоджойса, то в этом случае заливают не твердый Армопояс, а делают бетонные подушки в нужных местах. Это крепление для пеноблоков тоже достаточно надежное.

2.3 Металлические шпильки

Если есть небольшой дом, а также небольшое давление на крышу для крепления стен из блока Maurolalate Slog Block, можно использовать облегченный метод — металлические шпильки, зашнурованные в стену.Это стальные крепления в виде болтов на основе квадрата со сторонами более 5 см.

Если при выполнении кладки шлакоблока в стену шпильки перепутаны, их необходимо установить в один-два ряда до верхнего края. Шипов должно хватить, чтобы пройти через планку.

Последующая фиксация аналогична креплению мауэрлата к шлакоблоку с помощью анкерных болтов.

2.4 Гидроизоляция при установке

Определившись со способом крепления, необходимо рассчитать крепеж и его расположение.Если вам нужно закрепить мауэрлат на газоблок без Армопоя, то подойдет первый вариант — стальная проволока.

Закрепить мауэрлат на газобетон достаточно просто. Первостепенную роль играет тщательная подготовка всех компонентов: деревянных брусков, крепежа, арматурного каркаса, надежной гидроизоляции. Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед непосредственным скреплением, Мауролалат должен подготовить основу. Армирующий пояс — обязательное условие при устройстве кровли, если стены выполнены из газобетона или другого подобного материала.

Железобетонная обвязка полагает, что предупреждает обжатие газобетонных блоков и позволяет равномерно распределять динамические и статические силы, исходящие от крыши, полностью по площади стены.

Включение арматурного ремня

Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.

Этапы установки :

  • Сооружить опалубку по периметру дома.ФРОНТОНЫ обработать обязательно;
  • U-образных блоков образуют железобетонный пояс;
  • из арматуры толщиной 10 мм собрать каркас. Арматуру необходимо выполнить 4 см;
  • для жесткого крепления мауэрлотаты на газобетон с интервалом в 1м, установлены шпильки. Их диаметр — 14мм;
  • блока заливают бетон марки М-200;
  • через неделю можно снимать детали опалубки и крепления Maurolat.

Важно : На этапе подготовки к началу работ строителям требуется рассчитать количество шпилек и будущее расстояние между ними.Точки крепления деревянной конструкции к стропилам и место соединения с армирующим поясом следует расположить в разных местах. Убедитесь, что количество стропильных ног и разливов одинаково.

Заготовка деревянной конструкции

Brux обработано перед установкой антисептиком Древесина предотвращает гниение. Бревно или брусок 100х100 мм или 150х150 мм обматывают гидроизоляционным материалом. Для этого подойдет битумно-полимерный гидроизоляционный материал.Рубероид не применяется.

Качественные материалы позволят создать прочную конструкцию. На дереве не должно быть сучков и трещин. Влажность должна соответствовать строительным нормам.

Если девелопер использует «сырую» древесину, необходимо предусмотреть регулировочную гайку .

Данная операция производится 1 раз в год в течение 5 лет. В этот период происходит интенсивная усадка влажной древесины. По мере высыхания стержней подтягивать гайку вверх придется все меньше и меньше.

На этом фото визуально можно увидеть один из способов крепления мауэрлата на стены из газобетона.

Как прикрепить мауэрлат к газобетону?

Используйте анкер с шайбой и гайкой. Форма анкеров: Т- и Г-образная. Резьба: M12 или M14. Согласно международным строительным нормам, в сейсмических зонах между соседними анкерами шаг не должен превышать 1 — 1,2 м.

Крепеж механический

Процедура :

  • дюбеля вставляются в подготовленные отверстия;
  • крепежные винты;
  • зуба гарпуна прочно вдавлены в газобетон;
  • поверхность расширяется;
  • конструкция надежно закреплена.

Отличный вариант установки Maurelala на газобетон имеет только один недостаток — высокую стоимость. 1 якорь и специальный дюбель с гарпуном стоит более 3 тысяч рублей.

Еще одно видео, как крепить Маурилалат к газобетону.

Установка Maurolat

Другой способ крепления мауэрлата в газобетонных стенах. Нужна капсула с химикатом . Стоимость его намного ниже — 150 руб. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала.Дополнительно бетонная поверхность получает тепло- и гидроизоляцию.

Финишный этап

После монтажа мауэрлата на газобетон установка стропильной конструкции . Есть два пути.

Первый вариант

  • в досках, они заменены на 1/3 глубины доски;
  • гвоздей и металлических уголков позволят надежно закрепить стропила;
  • гвоздя (2шт.) Поперечина забивается с бортов;
  • сверху забивается дополнительный гвоздь;
  • Крепежные уголки
  • окончательно фиксируют стык.

Второй вариант

  • в рафиле, не проводилось;
  • снизу, специальная опорная планка, упирающаяся в мауэрлат;
  • гвоздя забиты как в первый раз.

Контрольный стержень имеет длину 1 м. Второй вариант подходит для стропил, имеющих небольшую высоту.

Крепление вяжущего бруса возможно только после точных расчетов и заготовок из качественных материалов. Покупка бруса ненадлежащего качества с повышенной влажностью может привести к нарушению прочности конструкции.

Для крепления Мауролалата к стене из топливобетона используйте анкер со специальными дюбелями или химический метод монтажа. Обязательно выполнить Теплоизоляция армирующей ленты из экструдированного пенополистирола.

Соблюдение требований позволит закрепить Маурилалат и создать прочную стропильную конструкцию.

Мауэрлат — специальный деревянный, реже металлический конструкционный элемент кровли. Он необходим для равномерного распределения давления кровли на несущие опоры, а также для крепления стропильного каркаса к стене из газобетона.От того, насколько точна и долговечна, зависит надежность и долговечность всей конструкции.

Маурилалат правильно выполняется из бревна или бруса размером не менее 10х10 см, обработанных асептическими растворами, просушенных, без трещин и сук. В том случае, если используется необработанная древесина, то обязательным условием является наличие регулировочной гайки анкера, которую в последующем один раз в год в течение 5 лет подряд необходимо подтягивать.

Редко разрешается использовать швеллер или балку для постройки, но в этом случае стропила должны быть металлическими, а нагрузка на газобетон возрастает в разы, а приставки в основном необходимы, да и стоимость такого проект не впишется во все рамки бюджета.

Направляющая для крепежа

Изначально для равномерного распределения давления на каркас здания сооружается железобетонный пояс, чтобы избежать вспашки пенобетона. Представляет собой бетонную ленту размером 20х15 см, проходящую по периметру топливобетонной стены.

Армирующий пояс строится по следующей схеме:

  • Сборка опалубки по верху стены.
  • Размещение П-образных блоков внутри деревянного каркаса.
  • Стержень арматурной 10 мм.
  • Установка с привязкой к арматурной рамке резьбонарезного станка диаметром 14 мм для надежного крепления Мауролала на расстоянии 1 м друг от друга.
  • Заливные формы бетонного раствора марки М-200.

Важным моментом технологии подготовки крепления является расчет количества шпилек и их расположения. Количество рафтинговых ног и креплений должно быть одинаковым. Устанавливайте их таким образом, чтобы не пересекаться с местами соединения Мауролалат со стропильной системой.Высота подбирается с учетом величины планки плюс 4 см.

Через неделю опалубка снята и лента готова к дальнейшей работе. Крепления замешиваются в бетон, привязываются к арматурному каркасу, обеспечивая максимально надежное соединение из возможных. На шпильки накладывается брус, на последних штампуются места крепления. Просверливаются отверстия нужного диаметра. Маурилалат плотно надевается на застежки и фиксируется шайбами ​​и гайками.

Есть варианты, когда вместо ремня рейнчинга собирается так называемая монолитная подушка. Его длина, как правило, не более 40 см, а также содержит арматурный каркас с привязанным анкером, бетонную смесь. Эта особенность характерна в основном для кирпичных стен.

Как исправить мауэрлат без Армопоя?

Если возведение арматурного пояса практически невозможно, то крепление к стене одноэтажного дома из газобетона осуществляется без него.

Существует несколько видов крепежа, которые можно выполнить своими руками с помощью: стальной проволоки

  • ;
  • анкера;
  • шпильки;
  • копий

Также последующее крепление Мауролалата к газобетону может осуществляться двумя способами:

1. Механическим — болтами с резьбой М 12-14 и дюбелями со специальными гарпунами. После прикручивания элементов дюбельные детали расширяются в ячеистые блоки из газобетона, надежно захватывая их внутри.Отрицательная сторона этого метода — дороговизна оборудования.

2. Химическая — Используются специальные капсулы с клеевым составом из полимерной смолы. Этот вариант более доступен по цене. Суть метода заключается в том, что химический реагент, растекаясь в порах газобетона, прочно захватывает металлический стержень со стеной. При этом глубина подготовленного отверстия должна составлять 2–3 слоя кладки.

Химический анкер дает более стойкое соединение по сравнению с механическим.Такие подходят для использования в тонкостенных конструкциях, так как не дают резки. Таким образом обеспечивается дополнительная гидро- и теплоизоляция газобетона. Единственный недостаток — невозможность проведения сварки из-за разрушения полимерной смолы под действием высоких температур.

Лучший вариант крепления без армопояша и самый простой — стальная проволока. В этом случае схема действий следующая: За 3-4 ряда блоков до края стены он складывается пополам и проходит под кирпичи так, чтобы концы свободно выходили наружу.Длина тетивы рассчитывается с запасом, чтобы ее хватило, чтобы через просверленные отверстия в планке на расстоянии 25-30 см закрутить как можно плотнее. Количество обвязки должно соответствовать количеству стропил.

Анкерное крепление применяется при отсутствии армирующего ремня, но чаще всего используется в комплекте с его конструкцией. Тогда технология монтажа будет отличаться заменой бетонных шпилек на установку анкеров гарпунными дюбелями после постановки раствора или с подвязкой к арматурному каркасу.

Крепление шпильками выполняется, когда конструкция и кровля небольших размеров и давление на опору не предполагает больших нагрузок. По отдельности этот процесс выполняется с помощью болтов или специальных металлических стержней М-образной или Т-образной формы длиной не менее 1 м и диаметром 8-24 мм. Подобные стальные элементы встраиваются в стену за 2-3 ряда кладки до верхнего края.

Важно: Вывод стержня осуществляется на величину, равную двум высотам мауэрлата.После заливки кладки кладется брус, притягивающий к газобетону орехи.

Инструкция по креплению опоры с молекулами подразумевает использование деревянных пробок, предварительно обработанных гидроизоляционными средствами. Такие устройства монтируются в стену из газобетона или крепятся под камнем. Маурилалат фиксируется металлическими скобами. Количество креплений должно быть равно количеству стропил.

Советы и общие инструкции

1. Создание дополнительной оси жесткости;

2.Препятствие к деформации и нарушению геометрии конструкции при сезонной усадке;

3. Выровнять поверхность стен по горизонтали, например, под неровности кладки;

4. Равномерное распределение статической нагрузки на каркас здания.

При использовании шпилек и анкеров важно правильно подготовить отверстия. Отверните строгую вертикаль для надежной фиксации. В частности, химический метод прыжков, при котором после сверления требуется тщательная очистка и промывка отверстий для лучшего схватывания реагента.В некоторых случаях в сверле создается конусообразное расширение для ввода большего количества клеящей массы и, соответственно, более прочного соединения.

Одно из важных условий: гидроизоляция из битумно-полимерного материала перед креплением деревянной опоры. Рубероид в этом случае применяется реже, как полиэтиленовая пленка. Дело в том, что при соприкосновении материалов дерево — бетон происходит активный процесс гниения деревянной детали. В силу этого рекомендуется укладывать мауэрлат современными гидроизоляционными материалами в два слоя.

Работы по устройству кровельной системы, надежное крепление конструкции к стене из газобетона выполнить достаточно проблематично, особенно при отсутствии должного опыта строительства. Поэтому такое мероприятие, начиная с проектирования будущей кровли, лучше доверить профессиональным подрядчикам.

Крепление Maurolalat к пенобетону или пенобетону обычно производится с помощью армирующего ремня, который находится в верхней части стеновых конструкций.Именно он становится опорой для мауэрлата и придает большую прочность всему дому.

Что такое Армопояс

Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть, когда допустимое давление сверла, используемого для создания отверстий в блоке, больше, вероятность того, что он превратится в трещины или вообще расколется. Армопояс оборудован для предотвращения таких изменений, а также позволяет избежать раскалывания и деформации блоков, к которым приводит неравномерное давление общей массы.

Что нужно знать

Мауэрлат предназначен для соединения строительной коробки, а также для разделения нагрузки на все стены. Для изготовления крепежа в основном используется дерево. Оптимальный вариант — баран из твердых пород дерева, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление Мауролалата к стене из газобетона было прочным по периметру стеновых конструкций. Для фиксации отдельных предметов используется прямой замок подходящего размера.Гвозди забиваются до жесткости, в результате стержни образуют единую систему крепления стропила, связанную с соседними элементами. Бруски должны находиться с внутренней стороны кладки, а снаружи — не менее 5-6 см. Для опоры мауэрлат изготавливается кирпичным парапетом по внешнему краю стены, отдельные части которого крепятся с помощью прямого замка.

СПОСОБЫ МУЭРЛИРОВКИ НА СТЕНАх AZHET

Возможно использование нескольких методов, подходящих для различных условий:

  • фиксация монтируется в прокладку с помощью шпилек;
  • Анкерная фиксация на базе Армопояса;

В последнем варианте провода уложены между кирпичами таким образом, чтобы средняя часть располагалась под ними, а внешние стороны находились снаружи.Длины должно хватить на свободные детали через брус и последующую стяжку. Количество обвязки должно соответствовать количеству стропил. С помощью металлической проволоки крепится мауэрлат на стене.

Армированный пояс

Крепление Maurolalat к газобетону Армопояс является наиболее предпочтительным, так как блоки отличаются недостаточно плотной структурой и сложностью установки фиксаторов любого типа. Стоит отметить преимущества использования армированного ремня.В первую очередь, это выравнивание верхней части стен и усиление всей конструкции дома, чтобы устроить хомуты для мауэрлата. Проще всего выполнить П-образные блочные элементы в виде желоба по периметру наружных стеновых конструкций, при этом не должно быть перерыва. Далее его формируют в угловых частях. Для сборки каркаса используется арматура с поперечными перемычками, затем она помещается в желоб с последующим заливкой бетонной смесью.Для обеспечения монолита массу заливают за один прием. Перед этим на армированный пояс закрепляют якорь с проволокой. Особое значение имеет тщательное соблюдение. Шпильки также закрепляются на каркасе лески в соответствии с натянутым шнуром, в вертикальном положении. Также, как и в случае использования, количество стропильных ног и анкерных фиксаторов должно совпадать. Необходимо заранее определить оптимальное расположение элементов во избежание совпадения с местами крепления стропил.

Крепление мауэрлата к газобетону

Этот вариант оптимален для небольших зданий и крыш, имеющих легкую конструкцию, когда на крышу и стены нет значительной нагрузки. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде М-образной формы. Их закрепление производится в несколько рядов до верха, при этом длины должно хватить на стопорную гайку и толщину планок. Процесс аналогичен анкерному методу: при замораживании кладки брус надевается на шпильки и фиксируется гайками.Есть и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления формируется за счет привязки болтов к раме и их дополнительного выравнивания бетоном. Достаточно надеть мауэрлат на шпильки и с помощью гаек натянуть на блоки.

При необходимости прикрепить мауэрлат к газобетону используют монолитные трубы и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой углубление с конструкцией небольшой толщины небольшой толщины или металлическими стержнями, на нем фиксируются анкеры.

Характеристики

Использование анкеров и разливов требует предварительного создания отверстий. Может возникнуть ряд трудностей. Например, крепеж может быть недостаточно ровным, даже при условии использования шнура и уровня, сложнее всего работать с жидким бетоном. В первую очередь задается точная нахождение крепежа, на доске с ровной поверхностью отмечаются точки верхних частей болтов, в последующем переносятся на мауэрлат, в котором просушиваются соответствующие отверстия.Далее на стену крепится брус. Основание стропил фиксируется на болтах, дополнительно используются шайбы и гайки.

Крепление Maurolalat к газобетону необходимо производить после выбора метода уплотнения и предварительного расчета количества и расположения зажимов. В первую очередь образуется надежная изоляция между бетоном и деревом. Это необходимо из-за развития интенсивного загнивания дерева, для предотвращения этого процесса наносится материал для гидроизоляции, уложенный в два слоя.В нем могут выступать как современные варианты, так и привычные, например полиэтилен или каучуконоид.

При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех крепежных элементов, чтобы проволока повернулась, при этом концы закручиваются таким образом, чтобы получить максимальное соединение стены и Мауэрлалат.

Стоит отметить, что их нельзя использовать с болгаркой, так как этот инструмент не подходит для обработки дерева. Несоблюдение этого правила может привести к травмам во время эксплуатации.

Раздвижная пара

Установка стропила производится после плотного крепления мауэрлата. Стропильная конструкция может иметь шарнирную или жесткую фиксацию, выбор подходящего варианта зависит от требований, предъявляемых к монтажным узлам Maurolalate к газобетону, общей конфигурации и типа конструкции (навесная или ulissive).

Вариант петли может иметь другое сопряжение. Наиболее распространено крепление с жесткой парой, при этом нет возможности смещения и поворотов.Также используется для подвижной пары, обеспечивая движение балки и вращение относительно перекладины. Последний вариант снижает расширение древесины, вызванное температурным воздействием, и усадку здания, все препятствует передаче подвесных нагрузок на конструкции стен.

Для создания скользящего сопряжения используются три техники:

  • использование специального металлического крепежа для соединения стропил;
  • распад цветка за пределы стен и фиксация пластиной;
  • Создание стропильной доски и установка ее на мауэрлат с помощью уголка, кронштейна или гвоздей.

Жесткое сопряжение

Без него редко встречаются бетонные и деревянные постройки, а также конструкции из бруса. В связи с тем, что и каркасные, и деревянные дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения здания и крыши существует вероятность появления значительного напряжения, вызывающего повреждение конструкции. стен и стропил. Для создания жесткой пары необходимы опорные стержни длиной 1 метр, закрепленные на гвоздях и стальных уголках.Древесина должна быть ограничена конструкцией мауэрлата в соответствии с напорной линией. Это позволяет предотвратить перпендикулярные смещения. Уголки и гвозди устраняют поперечное смещение, при этом последние следует вбивать под углом с обеих сторон, чтобы они пересекались в планке. Третий гвоздь вбивается в балку, которая должна иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои характерные особенности, которые следует учитывать при обустройстве, таким образом можно предотвратить проблемы с эксплуатацией кровли.При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа системы растр желательно обратиться к профессионалам, гарантирующим надежную кровлю, которая защитит дом от холода и атмосферных осадков на долгие годы. Во время строительства на этом этапе работы экономить не нужно, так как это может повлечь дополнительные финансовые вложения и временные затраты.

Плиты можно ставить на газосиликатные блоки. Как установить плиты перекрытия

Монтаж мауэрлата не сложный, но требует определенных навыков и точных расчетов.Грамотный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться, на что и как лучше крепить Маурилалат к газобетону, а также поговорим о важности гидроизоляции.

Что такое крепление мауэрлата

В процессе строительства дома мауэрлат уделял особое внимание — на него возлагается важная миссия в конструкции кровли. Система сплава дает очень большую нагрузку на стены, чтобы этого избежать, по периметру устанавливается брус, к ним прикрепляются стропильные ноги — таким образом нагрузка равномерно распределяется по стенам дома.

Maurelated можно закрепить тремя способами — шпильками, анкером или стальной проволокой. Обычно метод зависит от общего размера здания или дома. Специалисты давно пришли к единому мнению, что прикрепление мауэрлата к газобетону должно сопровождаться созданием армоплеа. Тогда конструкция будет идеально прочной и жесткой, менее подверженной усадке.

Так как деревянные бревна Maurolat отвечают за надежную фиксацию стропильных балок — они должны быть как можно выше и надежно закреплены.В противном случае они не смогут нормально принять часть нагрузки.

Параметры подходящего бруса на роль мауэрлата

Для этого бруса хорошо подходят лиственные деревья (чаще всего дуб). Рекомендуемый размер — 10х10, можно больше — 15х15. Обязательно обработайте древесину антисептическим средством для защиты от гниения. С помощью прямого замка и дополнительных гвоздей Маурилалат для надежности склеиваются между собой, равномерно покрывая верх стен.

ВАЖНО: Бывает, что приходится брать «сырую» древесину, в таких случаях не забывайте, что в течение 5 лет вам нужно будет каждый год тянуть анкерную гайку из-за частой усадки древесины — будьте осторожны возможности его регулировки. Со временем это станет необязательным.

Перед установкой Маурилалата верх стен необходимо покрыть слоем гидроизоляции, иначе при соприкосновении с поверхностью стены дерево начнет портиться.Для этого можно использовать обычный бегунок, но современные строители все же не рекомендуют его — лучше выбирать качественный битумно-полимерный материал. Это обеспечит более надежную гидроизоляцию.

Анкеры

Именно это крепление используется с Армопоясом — вместе они создают
Очень прочная и надежная конструкция. Армопояс представляет собой своеобразный каркас из 12-миллиметровой арматуры, который укладывается в специальный желоб.

Что потребуется:

    Арматура толщиной 10-12 мм для создания каркаса.

    Стержни толщиной 6 мм, для перекрестка Армопояс

  • Марка бетона М-200

    П-образные блоки — накроют арматуру и бетон

    П-блоки помогут разместить паз на поверхности стен, не прибегая к ходу пенобетона — достаточно установить блоки по верхнему краю стен.

    У вас должна быть сплошная «канава» — для этого по углам нужно поставить блоки с распиленными сторонами.

    Затем в получившийся желоб устанавливают армированный ремень.

    Прикрепите к поясу якорь с ниточным ремнем, для этого используйте проволоку, а в качестве направляющих — натяните леску или толстую нить.

    Теперь можно заливать весь этот бетон.

    После высыхания бетона нанести гидроизоляционный слой.

Важно: Анкеры должны работать для бетона — на них вы будете носить Маурилалат. Заливка бетонной смеси должна происходить без перерыва, так сказать, одним подходом сразу в нужном количестве.

Несмотря на наличие других способов крепления газобетона, использование армированного ремня не сравнится ни с каким другим качеством и емкостью.

Металлические шпильки — там, где уместно такое крепление.

Этот вариант хорош для очень маленьких домов или других построек, где нет большой нагрузки на стены из пенобетона. Ну или по какой-то причине не получается построить Аропойс. В остальных случаях металлические шпильки достаточно слабые и не выдерживают чрезмерного натиска, потому что специалисты не советуют использовать их для крепления мауролалата на стенах больших построек.

Этапы работы:

    Чтобы вставить шпильки в газобетон, необходимо просверлить в нем отверстия с расстоянием в полтора метра.

    Вставьте шпильки CPT 12 в пенобетон.

    Затем шпильку нужно влить в раствор.

    Перед тем, как надеть шпильки мауэрлата, установите гидроизоляционный слой — можно обратиться к бегунку, но как уже было сказано выше, лучше использовать более современный материал.

    Утеплитель укладывает брус мауэрлата, насаживая его на шайбы.

    Нажать гайки.

    Местами мауэрлат стягивается скобами.

ВАЖНО: Бывает, что во время работы уже есть филоны — их лучше удалить. Поставить бруски по краям стен, затем защипнуть стропильные ноги — таким образом можно будет перенаправить пространство со стропила на брус.

Крепление проволоки мауэрлата без армопоя

Этот способ намного проще первых двух, но менее стойкий и прочный — он хорошо подходит там, где нужно быстро закрепить мауэрлат в пенобетон.Используется при возведении небольших простых построек. Если система Армопояс устанавливается методом с помощью строительных шпилек, при необходимости все происходит без нее в любом случае. Его преимуществом можно считать то, что для работы вам понадобится только стальная проволока.

Рабочий процесс:


    На этапе возведения стен при кладке газобетонных блоков нужно замазать проволоку между стыками кирпичей, и заделать. Делать это нужно так, чтобы его середина была прочно зафиксирована блоками.Монтаж провода желательно начинать где-то за три-четыре ряда до конца стены.

    Стальная проволока должна быть длинной. Учтите, что часть его будет под кирпичами, а концы должны проникнуть в отверстие бруска, встряхнуть его, а затем их нужно плотно затянуть и закрепить. Таким образом, мауэрлат сможет уверенно удерживать всю конструкцию стропильной системы, принимая на себя часть нагрузки от стен.

    Не забывайте, что крепление Мауролалата должно происходить таким образом, чтобы оставалось свободное пространство между брусьями и внешним краем стены не менее 5 см.

    Деревянные доски нужно хорошо отполировать, чтобы не было трещин и сучков.

    Гидроизоляция — немаловажный момент — если она не вымощена, то между деревом и газобетоном образуется влага, которая очень быстро испортит брус.

    Разрешается «сырая» древесина, но она должна соответствовать строительным нормам.

Как видите, прикрепить мауэрлат к газобетону без Армопояса или с ним не так уж и сложно, как может показаться на первый взгляд.Но в любом случае стоит посоветоваться с опытным строителем.

Видео

Для правильного монтажа и монтажа стропильной системы кровли, грамотного распределения больших нагрузок на постройку строители прибегают к использованию важного элемента — мауэрлата. Мауэрлат — это деревянное или металлическое крепление, которое закрепляется в верхней части стен. При этом он должен быть надежно закреплен.

Если строители применяют стропила из металла, то нужен мауэрлат из диодавы.Он крепится к стене из газобетона без армопояша и выполняет две функции:

  • распределяет нагрузки, которые передаются на стены конструкции;
  • Металлический мауэрлат атакует сплавные элементы кровли.

Подбор строительных материалов

При изготовлении деревянного мауэлалята используют бруски. При этом крепление специалисты советуют производить из лиственных деревьев, обработанных специальными антисептическими средствами. Бруски следует ставить по периметру стены.Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо закрепить с помощью гвоздей. Из него получится прочная цельная деревянная конструкция. Важно, чтобы его размер был меньше ширины газобетонной стены. Планка должна быть закреплена на внутренней поверхности таким образом, чтобы между внешним срезом и креплением оставался промежуток в пять сантиметров. Иногда строители используют кирпич в качестве защитного пояса на внешних стенах. Перед началом монтажных работ необходимо обеспечить между стенами и брусками гидроизоляцию.

Варианты крепления

Существуют способы, с помощью которых можно безопасно закрепить Маурилалат на пенобетоне. Необходимо, чтобы крепление было зафиксировано максимально надежно, это поможет избежать смещения крыши. В строительстве принято фиксировать элемент с помощью следующих средств:


Гидроизоляция при установке

Между мауэрлатом и стеной конструкции необходима гидроизоляция. Для этого можно использовать полиэтилен, строительные материалы в рулонах или современные средства гидроизоляции.Такая работа крайне важна при строительстве здания, иначе жидкость, способная разрушить мауэрлат, может конденсироваться в области соприкосновения материалов. Защита от проникновения влаги — это этап отключения установки.

Нюансы монтажных работ


Основание используется как основание от 10х10 до 15х15 см.

Специалисты считают, что предпочтительнее устанавливать прочную деревянную конструкцию по периметру поверхности стены. В этом случае нужно сделать деревянные бруски в единый мауэрлат с замком.Его размеры будут зависеть от характеристик штанги. После того, как вы определитесь с типом крепления конструкции к газобетону, вы рассчитаете расположение и количество элементов, можете приступать к монтажу. В первую очередь рабочим необходимо подготовить рабочее место, обеспечив утепление пространства между мауэрлатом и бетонной кладкой. Важно помнить, что в местах соприкосновения деревянных брущевок и бетонной поверхности возникает гнилая древесина. Гидроизоляционные строительные материалы, уложенные под конструкцию мауэрлата, позволят избежать разрушительного воздействия влаги.Для хорошей гидроизоляции используется два плотных слоя материала. Можно использовать раннероид или более дорогие средства.

Кроме того, следует учитывать, что при установке шпильки или анкера нужно проделывать отверстия в поверхности из газобетона. Но эта задача сложнее, чем может показаться на первый взгляд. Сложность заключается в том, что с помощью строительного уровня невозможно установить точно в вертикальном положении, особенно в жидкой бетонной смеси. Поэтому для начала необходимо определить, где будут располагаться болты, и насколько далеко они будут отклоняться от бетона.Для этого специалисты используют гладкую деревянную доску. Он отмечает точное расположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны быть другие. После этого строители переносят точки прямо на брус, просверливают отверстия по отмеченным точкам. Затем следует сделать отверстия на закрепленных болтах и ​​затянуть гайками деревянную планку. С металлической проволокой работать намного проще. Для этого в брузе просверливаются 2 отверстия, расстояние между которыми должно быть около тридцати сантиметров.

В заготовленные лунки рабочие проделывают металлическую проволоку, закручивая наконечники.

Для непосвященного в капитальном строительстве пользователя маловероятно, что Маурилалат есть, какую роль он играет в строительстве и так далее. Поэтому вопрос о том, как проводят мауэрлат к газобетону, вообще понимают неправильно.

Однако использование такой технологии — решение актуальное и очень эффективное. С его помощью можно решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Еще нужно отметить более экономичный вариант указанного способа крепления. Если нужно прикрепить мауэрлат к газобетону без армоджойса, то в этом случае заливают не твердый Армопояс, а делают бетонные подушки в нужных местах. Это крепление для пеноблоков тоже достаточно надежное.

2.3 Металлические шпильки

При наличии небольшого дома, а также небольшого давления на крышу для крепления стен из шлакового блока из мауролалата можно использовать облегченный метод — металлические шпильки, прошнурованные в стену.Это стальные крепления в виде болтов на основе квадрата со сторонами более 5 см.

Если при выполнении кладки шлакоблока в стену шпильки перепутаны, их необходимо установить в один-два ряда до верхнего края. Шипов должно хватить, чтобы пройти через планку.

Последующая фиксация аналогична креплению мауэрлата к шлакоблоку с помощью анкерных болтов.

2.4 Гидроизоляция при установке

Определившись со способом крепления, необходимо рассчитать крепеж и его расположение.Если вам нужно закрепить мауэрлат на газоблок без Армопоя, то подойдет первый вариант — стальная проволока.

Установка стропила по газобетонным блокам. Правильное крепление мауэрлата к газобетону — возможные варианты, проверенные на практике. Технологические новинки

Тот, кто интересовался постройкой частного дома или тем более строил такие постройки, знает, что такое мауэрлат и насколько важно его правильное крепление для всей конструкции в целом.Для тех, кто не знаком со строительным корпусом, поясним, что мауэрлат — это особая деревянная конструкция, целью которой является принятие основной нагрузки с кровли и ее равномерное распределение по стенам дома. Дело в том, что к нему крепятся ножки стропил, и они обеспечивают конструктивную устойчивость всей кровли.

Надежное и грамотное крепление мауэрлата к стенам — ответственная операция, так как от ее точности зависит не только прочность всей кровли, но и ее долговечность.На самом деле Маурилалат может быть даже в виде двухсторонней стальной балки или швеллера, если стропила тоже представляют собой металлическую систему, но такие случаи, особенно в частном строительстве, встречаются крайне редко.

Надежность крепления к газобетону напрямую зависит от точности всех предварительных расчетов и способов монтажа. Минимальное сечение деревянного бруса или бревна — 10х10 см, но лучше. Если в качестве мауэрлалата планируется использовать бревно, его нужно класть с одной стороны так аккуратно, чтобы оно плотно прилегало к верхнему краю стены из газобетона.

Выбор материала и расчет параметров

Балки две основные функции:

  1. Равномерное распределение нагрузки с крыши на все несущие стены дома.
  2. Крепление конструкции крыши к строительной коробке.

В качестве основы используется брус размером от 10х10 до 15х15 см.

За основу берется деревянный брус размером, как было сказано выше, от 10х10 до 15х15 см. Лучше всего брать барана из древесины твердых пород, которую необходимо предварительно обработать антисептиками.Все бруски должны равномерно закрывать весь верх стен, а для их надежного скрепления используется прямой замок. При этом замок лучше дополнительно укрепить, загнав на склейку гвоздей.

В результате у вас будет единая жесткая система, когда брусья надежно скреплены двумя соседними и образуют надежную опору для будущих стропил. Бруссия всегда немного больше, чем кладка из газоблоков, поэтому их нужно сместить на внутренний край, чтобы между брусом и внешним краем стены оставалось свободное пространство шириной не менее 5 см.В некоторых случаях по внешнему краю кладут несколько кирпичей, в которые будут стекать боковины Мауролата.

Помните, что перед тем, как перейти на домашнее хозяйство, необходимо будет проложить между деревом и стеной качественную гидроизоляцию.

Монтаж креплений Muerolat

Есть несколько способов крепления мауэрлата к газобетону. В связи с тем, что этот крепеж должен быть максимально прочным и не допускать даже малейших конструктивных сдвигов, в современной строительной технологии используется несколько высоконадежных видов фиксации этих элементов.Это крепление с:

  • надежная стальная проволока;
  • запутался в усиленных анкерах ремня;
  • металлических шпильки, торчащей из железобетонной ленты.

Рассмотрим эти виды крепления к газобетону.

Проволока стальная

Крепление Maurolalat Wired: 1 — стяжка, 2 — мауэрлат, 3 — гидроизоляция, 4 — рафило, 5 — проволока, 6 — крепеж.

При кладке стены за два-три ряда до ее верха между кирпичами проложена стальная проволока таким образом, что она зафиксирована ее серединой.

Оба конца должны быть такой длины, чтобы их хватило для надежного крепления штанги к стене. Для этого проволока должна пройти через отверстие в мауэрлате и надежно зажать.

Количество таких связок не регламентируется, но их количество лучше равняется количеству ножек.

Крепление анкерных болтов

Для лучшего крепления опытные строители Maurolalat советуют армированный ремень. Помимо того, что с таким бетонным поясом крепление к синяку будет удобным и надежным, Аропояс еще и увеличивает прочность всей коробки в целом, делает ее более жесткой.Кроме того, армированный пояс позволяет идеально выровнять по горизонтали верхнюю границу стен, что крайне важно для обеспечения и прочности, и надежности.

Если стены дома построены из газобетона, то крепление Maurelast невозможно без армопоя, так как пенобетон слишком мягкий, чтобы обеспечить надежность крепления анкерных болтов, шпилек или другого крепежа.

Усиленный пояс лучше всего строить с помощью специальных блоков U-образной формы, которые укладываются вдоль верхней грани стен таким образом, чтобы образовывалась единая и непрерывная линия желоба.По углам используются блоки с боковой линией позвоночника, чтобы линия водостока не прерывалась. Именно в этот желоб устанавливается арматура из стержней диаметром 12 и 6 мм (поперечные). После монтажа каркаса арматуры паз заливают бетонной смесью, при этом делают это непрерывно и однократно.

Но еще до заливки бетоном в армированном поясе желоба устанавливаются анкеры с резьбой. Они прикреплены с помощью вязальной проволоки.Их насадки должны быть максимально гладкими, для этого используется протяженный шнур или леска. Анкеры должны располагаться как можно ближе к верхней поверхности бетона и к перегибу, соответственно, перпендикулярно линии мауэрлата.

Количество креплений не регламентируется, но их количество должно быть не меньше количества стропил, при этом размещать их нужно так, чтобы они не оказались прикрытыми, поэтому постарайтесь разместить точки крепления как можно точнее. .

После замораживания бетонного раствора анкеры оказываются надежно закрепленными в его толще. Это крепление — самый надежный из всех мыслимых вариантов.

После окончательной отделки бетонный пояс и анкеры укладываются друг на друга таким образом, чтобы анкеры проникали в заранее просверленное в дереве отверстие. После этого крепление происходит закручиванием гаек с шайбами.

Чтобы точно рассчитать места будущего отверстия под анкерные болты, нужно надеть балку на болты, а затем несколько раз ударить пянкой или ее аналогом сверху.В дереве будут вмятины от контакта с болтами, вот в этом месте и нужно просверлить отверстия.

Иногда это не сплошная бетонная лента для экономии по всей длине стены, а отдельные бетонные подушки. То есть делают аналог котлована в кирпичной кладке, в который укладывают арматуру и заливают бетон по той же технологии, что и пояс. Также необходимо прикрепить анкерные гнезда к стержням арматуры.

Крепление металлическими шпильками

Если у вас небольшой дом и давление на него со стороны крыши не должно быть слишком большим, то для крепления стен метлой из мауэрлалата можно использовать более легкий вариант крепления — стены на шпильках.Эти шпильки представляют собой стальные крепления в виде болтов с крестообразным ответвлением или основанием в виде квадрата со стороной 5 см.

Еще на этапе возведения кирпичной кладки в стене шпильки шпилек настраиваются, их устанавливают в один-два ряда до конца строительства. Свободной длины разливов должно быть достаточно, чтобы пройти через планку или заблокировать стопорные гайки.

Дальнейшая технология напоминает фиксацию анкерными болтами. Также есть места для сверления отверстий, устанавливаются планки и затягиваются гайки.

Важность гидроизоляции при установке

Выбрав один из предложенных вариантов крепления, произведите точный расчет необходимого крепежа и их будущего расположения. Кроме того, необходимо провести одно важное мероприятие.

Это обеспечивает хорошую гидроизоляцию.

Между стеной и деревом бруса необходимо нанести несколько слоев подходящей гидроизоляции.

Это может быть как простой каучукоид или полиэтилен, так и дорогие современные материалы.Необходимость такой изоляции крайне важна, так как без нее в месте соприкосновения будет скапливаться влага, способная в кратчайшие сроки разрушить всю структуру дерева. Только после укладки выбранной изоляции можно продолжить монтаж мауэрлата.

Как правило, под такие несущие элементы конструкции заливается сплошной железобетонный пояс. Однако некоторые строители-любители видимо из соображений времени и материалов пытаются найти способы закрепить Маурилалат на газобетоне без Армопояса.Посмотрим, насколько это возможно, и стоит ли прибегать к такому решению.

Несколько слов о важности мауэрлата

Что такое мауэрлат и для чего он нужен? Человек, которого настаивали в вопросах строительства, это мудрое слово часто ничего не говорит. Между тем, речь идет об одной из самых важных опорных деталей здания.

Что такое фундамент — знаете, наверное, все. Так что по функциональности Маурилалат можно сравнить с фундаментным поясом.Правда, он отвечает за нагрузки, передаваемые от всего здания в целом, а мауэрлат — только за те, которые образуются в процессе эксплуатации всей конструкции кровли — стропильной системы, кровли, изоляционного «пирога», внутренней обшивки кровли. кататься (если есть) и ТП


А нагрузки здесь могут быть немалые, и что самое опасное — иметь проезд, перпендикулярный поверхностям стен стен, то есть работать над их разрушением. Все дело в углах кровельных стержней — именно это и дает такое расширение векторов приложения сил, как от тяжести самой конструкции крыши, так и от внешних нагрузок — снега и ветра.

Особо опасные аналогичные точечные нагрузки, передаваемые от стропильных ног для стен, выложенных из кусков — кирпича или каменных блоков (в том числе газобетона). Итак, необходимо максимально распределить падающую нагрузку по всей длине стены. И, опять же, по аналогии с фундаментной лентой, с этим может справиться мощный деревянный брус, который плотно опирается на всю стену в торце стены.


Второе замечательное качество Maurolalat — это значительное облегчение монтажных работ при установке прочной системы.Согласитесь, крепить каждую стропильную ногу к капитальной стене гораздо сложнее, чем, как говорят, «дерево к дереву». Благодаря наличию Maurolalat, очень широкие возможности применения различных составных схем, от «глухих» до мобильных, с использованием разнообразных застежек.


В качестве мауэрлата обычно применяется деревянный брус сечением от 100 × 100 мм и выше (как правило, в зависимости от массивности конструкции крыши выбирают 100 × 150 × 200 мм, 150 × 200 мм. ). Очень часто в принципе полагаются на клетку, но действенное правило — толщина мауэрлалата должна быть не меньше двух толщин стропильных ног.

Ширина — в зависимости от толщины стены, на которую устанавливается. При этом брус старается расположить так, чтобы его не приходилось лететь вместе с поверхностью стены ни снаружи, ни внутри. Так проще защитить древесину от негативного воздействия внешней среды, утеплить это довольно сложно с точки зрения обеспечения нормальной теплоизоляции узла. Это правило не является обязательным, но если вы читаете советы мастеров, то все они практически в один голос советуют оставлять от края не менее 50 мм с каждой стороны.


Можно сделать мауэрилалат и бревна, но такое решение не рассматривается как оптимальное — операция крепления к стене, а затем врезка стропильных ног значительно усложнится и, соответственно, потребует повышенных навыков в столярные изделия.

Понятно, что в связи с высокой ответственностью этого элемента конструкции кровли, для таких целей стараются выбирать наклонную древесину первого сорта, не имеющую кривизны, тяжелой замесы, трещин, признаков биологического разложения. , и другие дефекты.


Для мауэрлата рекомендуется отборная древесина твердых пород. Но найти такой материал непросто, поэтому чаще всего используют качественную сосну, но лишь подвергая ее очень придирчивому выбору: экономия на качестве в этом случае абсолютно недопустима.

Кстати, Маурилалат не может быть деревянным. Например, если стропильную систему планируется создать из сборных или сварных металлических ферм, стальная балка будет применяться как мауэрлалат — обычно швеллер или двухсторонний.Однако в практике частного строительства такие решения нечасты — «классикой» остается дерево.

Мауэрлат нельзя наносить на стены из бруса или бревна (его роль будет выполнять последний ряд — верхняя обвязка), а на каркасные дома — по той же причине. Иногда отказываются от мауэрлата, когда стены возводятся из прочных, стойких точечных и распиловочных нагрузок материала (например, бетона), а при этом конструкция кровли предполагает крепление стропила к внешнему торцу балки перекрытия.Для стен, сложенных из штучных материалов, без мауэрлата обойтись ни в коем случае не получится.

Понятно, что для того, чтобы мауэрлат полностью выполнял свои функции, надежность его крепления на стене не должна вызывать никаких опасений. С бетонными, каменными, кирпичными стенами — проще, так как есть много способов надежно закрепить брус на торце стены. Например, при кладке керамического или силикатного кирпича делают закладки из деревянных брусков. Это позволяет использовать обычные стальные кронштейны для крепления Maurolalate.Но выполнять такие закладки из газобетона — занятие совершенно бесперспективное, можно даже не пробовать, так как никакой надежности обеспечено не будет. Необходимо поискать другие пути, о которых пойдет речь далее в статье.


На стенах из газобетона мауэрлат рекомендуется выполнять по «замкнутой схеме», то есть в виде каркаса, полностью охватывающего весь периметр здания — достигается максимальная надежность конструкции .Однако это не всегда возможно — например, когда Fronton показывает из тех же пеноблоков. Следовательно, тем надежнее нужно выполнять крепление планки к торцу стены.

Как рассчитывается балочная стропильная система?

В ходе презентации мы уже отправили читателю размер стропильной стопы — от этого в определенной степени зависит сечение мауэрлата. Но с учетом углов крутизны и всех выпадающих нагрузок — читайте в специальной публикации нашего портала.

Как без рукавов прикрепить мауэрлат к стене из газовой смеси?

Прежде всего, строителю, перед которым у нее возникла аналогичная проблема, следует четко ответить на вопрос — «Неужели у меня нет возможности заливать железобетонный пояс, чтобы не было проблем в принципе?» Почему? — Да, потому что ни один из предложенных ниже вариантов не лишен определенных недостатков. К тому же возможность установки мауэрлата без Армопояса довольно сомнительна и принимается с большим количеством оговорок.


Сколько не ищите, вряд ли удастся найти четкие критерии, когда специалисты внятно говорят — да, на этой газосиликатной стене можно обойтись без армированного бетона. Есть только много всяких «если», в которых вроде бы можно надеяться на успех такой установки.

Цены на газобетон

газовая кнопка

  • Если дом или хозяйственная постройка небольшого размера (критериев оценки, увы, нет).
  • Если крыша имеет не слишком сложную и тяжелую конструкцию (допустим, речь идет о простых из, например, профнастила или металлочерепицы — все остальные кровельные материалы вместе с их обрешеткой будут более твердыми).
  • Если климатические условия района строительства не предполагают большой снеговой нагрузки и ветрового давления (а где гарантия, что погодной аномалии не произойдет?).
  • Если конструкция стропильной системы позволит минимизировать распиловочную нагрузку. Это может быть предоставлено:

— Применение подвесных подушек, жестко натянутых горизонтальных сказок.

— с использованием утилизирующих стропил, с обязательной опорой в точке соединения конька, если в месте соединения стропильных ног между собой предусмотрено шарнирное соединение, а монтажный узел к мауэрлату подразумевает использование подвижных, скользящие составы.


Короче, список условий для того, чтобы попытаться обойтись без Армопояса (и без полной уверенности в успехе), достаточно велик. И, наверное, нужно десять раз подумать, прежде чем выбрать этот путь.

Однако в Интернете есть несколько способов установить Maurolala Brusa прямо на газосиликатную стену без заливной брони. Попробуем в них разобраться.

Крепление мауэрлата на проволоку

Один из самых простых способов, который часто применяется при строительстве кирпичных стен.При этом примерно за 4 ÷ 5 рядов до окончания кладки между рядами укладываются балки из стальной проволоки диаметром около 3 мм (3 ÷ 4 жилы в балке) так, чтобы они смотрели наружу снаружи и с внутренней стороны стены. Длина выпуска этих «болванок» обеспечивает покрытие мауролалата, установленного на конце кладки, и позволяет без проблем очистить и затянуть проволочную петлю. Шаг перемещения таких выходных закладок обычно выбирается равным шагу рафалинга, чтобы узлы крепления мауэрлата учитывались между соседними быстрыми парами.


По готовности стены на ее торцевую подгонку. Затем брус устанавливается сверху, выравнивается, а затем создается и затягивается проволочная петля. Герметичность обычно осуществляется с помощью ломика (крепления), добиваясь максимально плотного прижатия бруса к стене.


Казалось бы — вот оно, простейшее решение. Однако посмотрите: Все показанные примеры относятся только к кирпичной стене. Написано, что этот метод полностью работает с газосиликатными блоками, только прокладку проволоки «болванками» проводят примерно в два ряда до конца кладки.

Написано написать, но ни одного достоверного доказательства надежности такого метода с газосиликатными стенами найти в интернете не удалось.

По личным ощущениям — не будет провода при больших нагрузках, а тем более — при возможной вибрации, например, при сильном ветре, работать «ножовкой», постепенно взламывая газосиликатный блок (который может резать ручной ножовкой)? Ведь это и нарушение целостности кладки, и ослабление фиксации мауэрлата на стене со всеми вытекающими отсюда последствиями.

Короче не все так просто …

Крепление стержня анкерами или дюбелями

Казалось бы — самый простой и надежный способ, проверенный практикой и временем. Все так, но только если речь не идет о газосиликате. Повышенная хрупкость этого материала вполне может преподнести сюрприз, когда при затяжке анкера или завинчивания дюбеля образуется трещина или даже озноб.

Конечно, в продаже в наше время можно найти немалый ассортимент крепежа, рассчитанный именно на газобетонные стены.Но, согласитесь, одно дело смонтировать мебель, предметы интерьера или даже каркас для утепления стен — и совсем другое мощное, которое становится основой всей конструкции крыши.


Учитывая, что удерживающие свойства газосиликата невелики, придется приобретать анкеры максимальной длины — около 300 ÷ 500 мм, чтобы с учетом толщины мауролалата можно было «прилипнуть» » через стену. Но стоимость таких длинных мощных анкеров немалая, поэтому об этом тоже нужно помнить.

Работы по установке мауэрлата на анкеры ведутся примерно в такой последовательности:

Иллюстрация
Прежде всего, необходимо обеспечить надежную гидроизоляцию между газосиликатным и штабелированным брусом. В противном случае очаг сырости неминуемо появится в месте контакта древесины с другим строительным материалом в результате биологического разложения.
Для гидроизоляционного барьера вполне подойдет шаг из качественного раннероида — его ставят так, чтобы он полностью перекрывал весь торец стены.
Если немного уйдет по бокам — не страшно, так как эта простая потом обрезается.
Укладывать полосу можно сухим способом, то есть без использования битумной мастики.
После этого Маурилалат кладется на стену стены.
В данном примере используется качественная доска 50х150 мм, что, кстати, смотрится заглядыванием в толщину. Но принцип крепления от этого не меняется.
Брус укладывается ровно на свое место, как предусмотрено проектом, выравнивается.
Требуемая разметка выполнена.
В принципе, в данном случае все сводится к наметке участков установки стропильной стопы — тогда между ними могут располагаться анкеры крепления мауэрлата — и взаимного натяжения не будет.
Место крепления стропильных ног намечено. Анкеры
можно расположить произвольно, повторяя шаг стропила.
Вот он анкерный болт.
Сразу в этом примере наверху газиликатной стены Армопуа все еще затоплен, поэтому мастер использует относительно небольшие анкеры, диаметром 12 мм и длиной 150 мм. В зрелом бетоне такое крепление обеспечит требуемую надежность.
Но если Армопояса нет, придется ставить самую длинную застежку — аж до полуметра.
Далее сверлом устанавливают сверло в форме страха на дереве (в данном случае диаметром 12 мм), и просверливают сквозные отверстия в БРУСе Мауэрлала, до конца стены.
Рекомендуется сразу укладывать опилки, чтобы они не упали обратно в канал.
После этого идет перфоратор со сверлом на 12. Прямо через отверстие в дереве сверлит канал для анкера в материале стены.
После того, как отверстие будет готово, в него вставляется анкер.
Далее, якорь молоток забивается обязательно на всю длину, пока шайба под гайку под гайку в дереве.
И последнее действие остается: с помощью соответствующего ключа затянуть все анкеры, плотно прижимая брус мауэрлата к торцу стены.

Будет ли это соединение надежным? С бетоном — однозначно да. С газосиликатом напрямую — вопрос сложный даже с большой длиной анкера. В любом случае ни одного исследования или результатов изучения опыта по этому вопросу в Интернете найти не удалось — ни положительного, ни отрицательного.

Я сосредотачиваюсь на другом моменте. Часто длины бруса для того, чтобы выложить мауэрлат на стене одним сегментом, не хватает, и приходится прибегать к сращиванию. Опытные плотники умеют выполнить очень интересные и надежные замковые соединения, а непрофессионалу достаточно будет сделать соединительный узел «в Полтереве». Обязательное условие: на этом месте тогда нужно будет предусмотреть — анкер или шпильку для затяжки места соединения.

Цены на профнастил

профессор


Аналогичный подход и в углах стыковки брусьев соседних стен — замковое соединение с последующей затяжкой выбранного крепежа.

Кроме того, чтобы связать все стороны мауэрлата с максимально жестким каркасом, отрабатывают соединение по углам с помощью стальных скоб. На одной из схем выше это хорошо показано.

Еще один совет — если на стене две секции перекладины, то следует стремиться к тому, чтобы они были примерно одинаковой длины. Например, по стене длиной 8,5 Метр лучше использовать штанги не 6 + 2,5 , например, 4,2 + 4,3 г.

Технологические новинки — Химические анкеры

Десяток лет назад об этих инновационных методах крепления деталей из различных материалов мало кто слышал. Сегодня химические анкеры широко представлены в продаже, однако назвать их общедоступными по цене — пока невозможно.

Кстати, такие технологии крепления у многих домашних мастеров осуществлялись без специальных химических анкеров — речь идет о тех случаях, когда в отверстие заливалась смесь отвердителя эпоксидной смолы, а затем вставлялась деталь — надежный подключение было проведено.


Реклама, сопровождающая такие химические анкеры, придает им высочайшее качество прочности. Правда, претензии потребителей уже можно встретить, хотя, возможно, они связаны с тем, что очень много некачественных подделок такой химии. А если говорить об авторитетных производителях таких материалов, то вам следует ориентироваться в «Сормат», «Hilti», «Nobex», «Fischer», «Tox», «TecSeal», «Tecfix», «Technox», «Kew». «и некоторые другие.

Сами химические анкеры могут различаться по принципу использования.

  • Итак, один вид имеет капсульное (ампульное) расположение.

В анкер вставляется ампула, содержащая одно- или двухкомпонентный состав, который начинает быстро затвердевать после смешивания и контакта с воздухом.

После закладки ампулы в отверстие вставляется сам якорь (шпилька) и забивается на нужную глубину. При движении якорь разрушает ампулу, колбаса заполняет все пространство канала. В том числе между стенками и витками ниток шпилек.При нормальной температуре воздуха через 25 ÷ 45 минут состав полностью полимеризуется, застывает, обеспечивает надежное удержание и неподвижность анкера даже при значительной нагрузке.

  • Другой вид химических анкеров предполагает использование картриджей (туб) с полимерным составом (чаще — двухкомпонентным) и специального пистолета-дозатора. Пистолет похож по конструкции на тот, который мы обычно наносим с силиконовыми герметиками или «жидкими гвоздями». А некоторые виды химических якорей рассчитаны прямо на простейшие пистолеты.

Кроме того, в зависимости от материала стены могут применяться дополнительные устройства. Например, давайте посмотрим, как устанавливается химический анкер, разработанный специально для пористого бетона.

Рисунок Краткое описание работы
На иллюстрации показаны возможные компоненты комплекта химических анкеров «Фишер» — это сами патроны с разной скоростью застывания составов, пистолеты-дозаторы.
Канал под любой химический анкер всегда нужно беречь от пыли — для этого есть специальный насос для продувки и откачки, щетки разного диаметра.
Сверло со специальной насадкой позволяет делать конические отверстия (именно то, что нужно для пористого бетона).
Ну, наконец, различные переходники, переходные направляющие, сетчатые гильзы под изнашиваемые стенки, а сами анкеры разной длины.
В данном случае интересует тема статьи именно газосиликатная стена — пористый бетон.
Начинается бурение канала под анкер.
Для этого используйте специальную дрель с круглым упором-ограничителем и сферической насадкой.
Сначала просверливается прямое отверстие — до упора в ограничитель.
Ограничитель упирался в стенку, и из-за сферической формы сопла отверстие начинает иметь коническую форму — как показано на рисунке.
По готовности канала Метла ставится ровно и аккуратно, чтобы случайно не сорвать конус, вынутый из лунки.
После этого возьмите ручной насос — необходимо тщательно очистить канал от пыли. Продувка начинается с полного погружения зонда насоса в отверстие.
Затем проходной зонд постепенно удаляется из канала, не останавливая продувку.
При необходимости отпустить перемычку соответствующего диаметра.
Такую операцию продувки следует повторить не менее четырех раз — наличие пыли резко снижает надежность химического анкера.
В идеале нужно стремиться к тому, чтобы канал был абсолютно чистым.
После очистки в отверстие вставляется пластиковая муфта.
Он «улучшит» край отверстия и, самое главное, обеспечит положение вставленного анкера (шпильки) перпендикулярно поверхности стены.
Подготовка к работе «Химия».
Патрон вставлен в пистолет, носик-миксер прикручен.
Небольшой тираж состава наносится на любую поверхность — необходимо следить за тем, чтобы все компоненты были полностью перемешаны — это покажет ровный цвет уходящей смеси.
После этого запускается излив в муфту, ограничивающую отверстие, и начинается заполнение полости композитным составом.
Обычно полость заполняется примерно на ее объема.
Далее анкер-шпилька берется на необходимую длину и аккуратно ввинчивается (в прямом смысле этого слова) в пластиковую массу, заполняя коническую полость — для этого на данном этапе имеется достаточное усилие пальцев.
Важно следить за тем, чтобы штифт занимал перпендикулярное положение стенки — направляющая муфта помогает, но все равно не мешает.
Стойка вкручивается до упора в стену.
Осталось подождать всего 45 минут — и при нормальной температуре (около +20 ° С) анкер будет готов к испытанию нагрузки.

Что еще говорит о преимуществах химических анкеров:

  • Крепление считается высокопрочным, долговечным — срок службы оценивается в 50 лет.
  • Используемый полимерный композит полностью инертен к атмосферному, биологическому и химическому воздействию.
  • При установке такого анкера внутри пористого бетона отсутствуют распиливающие нагрузки, то есть практически исключен риск появления трещин или скола.
  • В то же время проникновение композита в газобетонный канал, прилегающий к ведущему каналу, обеспечивает максимальную степень химического сцепления дюбелей со стеновым материалом.

Ну а теперь — о недостатках.Их немного, но судите сами:

  • Стоимость химических дюбелей высока, а крепление мауэрлата обойдется в весьма внушительную сумму. Более того, для нашей задачи нужны очень глубокие каналы с их полным заполнением композитом — так что картриджей потребуется изрядное количество.
  • Химические анкеры не отличаются высокими температурами. Понятно, что при температуре мауэрлата выше 100 градусов в принципе брать негде, но тем не менее …
  • Никаких достоверных данных о сроках и результатах эксплуатации химических анкеров для крепления Мауролалата к газобетону без Армопоя — не выявлено.То есть есть предположения, что вроде бы неплохо — но результатов тестов пока нет. Может ты хочешь быть первым?
Видео: Демонстрация работы с химическим анкером фирмы «HILTI»

Крепление Maurolalat на шпильке

Если еще до монтажа мауэрлата с торца стены выступают на нужное расстояние друг от друга — процесс монтажа упрощается до предела.


  • Маркеры укладки переносятся на брус — для этого достаточно поставить мауэрлат сверху и немного потянуть — от шпилек останутся следы, которые станут центрами сверления отверстий.
  • Далее гидроизоляционная лента «накачивает» эти шпильки.
  • Затем прокатывают пруток с просверленными отверстиями.
  • На шпильки надеты широкие шайбы, гайки голые — и есть вполне понятная процедура лазания мауэрлата до торцевой части стены.

Все очень просто, но кроме одного — а как в газобетонной стене, ударные шпильки. Здесь начинаются трудности.

Есть такие насадки — глубокие, около 500 мм, в пенобетонной кладке будет заброшено отверстие диаметром примерно на 3-4 мм больше диаметра шпильки.Затем канал заливается кладочным клеем или цементным молочком. После этого его вводят в него до упора стилета — и в таком виде оставляют до полного схватывания раствора.

Это было легко, казалось бы, но некоторые мастера, опробовавшие такой метод, явно не в восторге от него — растворы могут давать усадку, сложно избежать пустотных участков, да и качество такого узла все же не самое высокое. Некоторые крепежи можно разделить от динамической нагрузки или вибрации, и это чревато обычным ослаблением конструкции, появлением трещин на газосиликатных блоках — со всеми вытекающими печальными последствиями.

Другой вариант — инсультная установка. В этом случае их приваривают перпендикулярно металлическим пластинам, которые будут устроены в шве кладки перед установкой последнего ряда газосиликатных блоков. Форма тарелок большой роли не играет — например, они могут быть такими, как показано на рисунке.


Главное, чтобы пластины создавали опору для шпильки и одновременно работали против тянущей нагрузки. При таком подходе в блоках верхнего ряда заранее, перед установкой их в кладку просверливаются отверстия, затем там запрягаются шпильки, при необходимости «ритмичные» края блока, чтобы он не попал в пластина из толщины пластины.После этого выполняется кладка — и по готовности стены сразу идет ряд закладных шпилек для крепления мауролалата.


Плиты скрываются в швах кладки, а шпильки становятся удобными помощниками для надежной фиксации мауэрлата.

Тем не менее, максимально надежный монтаж закладных обеспечивается только при заливке армированного пояса.

Разумно ли отказываться от заливки Армопоя?

А теперь, наоборот, прямой вопрос читателю — а насколько серьезны ваши устои, чтобы отказаться от этой простой, но очень надежной, проверенной, гарантирующей прочность созданной конструкции кровли операции по Заливке Армопояса? Давайте еще раз посмотрим, насколько это просто и понятно, прежде чем принимать окончательное решение.

Процесс набивки армированного ремня — ничего сложного!
Рисунок Краткое описание работы
Если посмотреть всевозможные инструкции и руководства, посвященные строительству домов из газобетонных блоков, то вопрос крепления бруса мауэрлат торцом стен без железобетонного пояса даже не рассматривается.
И только где-то в тексте может быть скромное упоминание: в виде исключения, например, для небольших хозяйственных построек, с крышами небольшой площади, если климатические условия региона не предполагают сильных снеговых и ветровых нагрузок, и т.п.
Одним словом практически на ваш страх и риск.
Неужели так сложно перебить Армопуа, чтобы однажды уйти от этой зависимости — «если»?
Кстати, ничего особо сложного в этом нет, то есть такого, что не смог бы сделать даже начинающий строитель, нет.
Производители строительных материалов из газобетона представили в своем ассортименте особый вид блоков, предназначенный для последнего ряда кладки. Они имеют характерную форму, для которой название U-образное (для сходства с этой буквой латинского алфавита).
По сути, из газобетона в заводских условиях сделали некоординированную опалубку под заливку армированного пояса.
Посмотрите на иллюстрацию — на ней показаны П-образные блоки из пенобетона различных размеров.
Самый маленький блок (толщиной 200 мм) имеет симметричную форму, у всех остальных одна стенка толще другой. Эта утолщенная стена должна смотреть в сторону улицы — она ​​выполняется шире из соображений максимального сохранения теплоизоляционных качеств.
Размер «канала» под сам армированный пояс не такой уж и большой, то есть бетона много не понадобится, да и дачному дому средней стоимости будет легко самостоятельно прямо на место работы. Причем заливать его все равно придется вручную, так как автобетононасос в этом случае не будет помощником — слишком узкая и малая «лента».
Количество бетона для этой операции будет описано ниже.
Казалось бы, зачем вообще думать о способах, как можно без Армопоя — не лучше ли сразу начать заливать его в заливку?
Однако многих останавливает то, что П-образные блоки, на которых меньше материала при производстве, в то же время значительно дороже, так как обычно продаются поштучно.Но оказывается, что такие блоки можно делать и самостоятельно, используя стандартные стены, или вообще без них, применяя другие технические решения.
Итак, П-образные блоки можно вырезать из стандартных стен.
Для начала, естественно, проводится разметка — ширина вырезанного фрагмента …
… и его глубины.
Проведенные линии, по которым будут выполнены разрезы.
В данном случае мастер решил вырезать «швеллер» шириной 120 и глубиной 160 мм. Этого для армированного ремня будет достаточно.
Если возводились стены из газосиликатных блоков, то наверняка у мастеров есть инструмент для их резки.
Это обычно мощная ручная ножовка с большим зубом.
Начинает выполнять прорези по очерченным линиям — на глубину «канала».
Чтобы добиться ровности паза по глубине, блок попеременно опускают, добиваясь необходимого пикирования пил сначала с помощью одной…
… а потом с другой стороны.
Кстати, рисунка у нас нет, но, судя по заверениям мастеров, такую ​​ровную и такую ​​же по глубине прорезь можно провести циркулярной пилой.
Правда выпуск пил может быть недостаточным (нужна глубина пропила не менее 100 мм) — Здесь, наконец, можно поработать ручной ножовкой. Что не вариант?
Блок с проделанными пазами надевается «на зад».
Далее перфоратор. В его патрон вставляется машина — диаметр не так важен (обычно скорее 8 ÷ 12 мм), а вот длину лучше взять побольше, около 400 мм, чтобы просверленное отверстие доходило примерно до середины блока.
Линия, определяющая дно «созданного канала», просверливается рядом отверстий с расстоянием между их центрами около 15 мм.
Затем блок переворачивается, и аналогичная операция выполняется с противоположной стороны.
После этого обычно происходит достаточно легкий удар молотка — и осколок выпадает из блока с трех сторон.
Кстати, эти фрагменты, если они не раскололись, выбрасывать не следует — они еще могут пригодиться в процессе строительства.
А для заполнения армированного ремня есть вот такой самодельный U-образный.
При необходимости оставшиеся неровности можно прорезать долотом…
… Жилье Крошево и Пыль …
… и отправьте готовый блок на место их хранения до начала кладки.
После того, как подготовлено достаточное количество самодельных П-образных блоков, переходите к кладке последнего ряда стены.
Работа обычно начинается с угла.
Клей для газобетона готовится из сухой смеси.
Выполняется последовательное отображение блоков.
Все как при обычной укладке — сначала наносим клеевой слой нужной толщины …
… Затем этот слой разглаживается и распределяется зубчатым шпателем …
… а затем устанавливается еще один газосиликатный U-образный блок.
Работа продолжается аналогичным образом, пока не будет выложен весь диапазон — пока не образуется «Канал» под заливкой Армопояса.
Особое внимание на углах и в местах примыкания к стенам — тут придется подумать, как послушать U-блоки, чтобы не прерывался «канал» для Армопояса.
На иллюстрации показан один вариант, но возможны и другие решения.
Кому-то такой подход может показаться излишне трудоемким и к тому же сопровождаться большим количеством отходов.
Что ж, в какой-то мере правильно, и для создания опалубки для Армопоя вполне возможно применить другие приемы. Вот один из них.
Для создания стен из этой своеобразной несъемной опалубки в данном случае используются газосиликатные блоки меньшей толщины — их часто называют хорошими.
Например, можно применить блоки толщиной 100 мм — для создания внешней стены.
Ряд этих блоков умещается на клей по внешнему контуру стены (на рисунке показан только пример установки).
Любой арматур в силу специфических теплотехнических качеств бетона всегда превращается в мощный «мост холода».
Чтобы уменьшить этот недостаток, желательно сразу предусмотреть слой утеплителя — уложить вдоль внешней стены несъемную опалубку (если позволяет ширина стенового блока) экструдированный пенополистирол толщиной около 50 мм.
На противоположной стороне стенка нашей «опалубки» образует тонкий блок толщиной 50 или 75 мм.
Эта серия также устанавливается на газосиликатный клей.
В итоге получается вот такая картина — канал для дальнейшего заполнения армированного пояса (на иллюстрации показан с уже уложенным арматурным каркасом).
Кстати, можно немного уменьшить глубину «Канала», если он окажется слишком большим.На дно, также на клей, можно положить вырезанные из хороших блоков фрагменты, с таким расчетом, чтобы глубина получилась в районе 150 ÷ ​​180 мм — этого вполне достаточно.
Есть еще варианты.
Например, с одной стороны тот же газосиликатный блок 100 мм и слой утеплителя, а с другой — это просто деревянная (или OSP) опалубка, прижатая к поверхности или выставленная ровно до конца со стены.
Но вариант и вообще без использования газосиликатных блоков. Деревянная опалубка устанавливается с двух сторон.
Но снаружи по доскам опалубки уложена полоса пенополистирола толщиной 100 мм и шириной, соответствующей высоте созданного для Армопоя «канала».
Этот вариант, так сказать, живой — с уложенным утеплителем по внешнему периметру опалубки.
Хотя изоляция не является обязательной в данном случае, пренебрегать им не стоит — об этом уже говорилось выше.
А вот на межкомнатных стенах он не нужен — если там еще планируется заливка армированного пояса, то с двух сторон будет только деревянная опалубка.
После того, как опалубка (в любом ее варианте) выставлена, переходим к стыковке арматурного каркаса.
Как правило, для Аропояса под Маурилалат слишком сильное армирование не требуется — достаточно четырех стержней периодического профиля (класс A-III) диаметром 10 мм.
Пространственное положение арматурных стержней может быть обеспечено различными способами.
«Классик», конечно же, это хомуты из гладкой или гофрированной арматуры сечением 6 или 8 мм. — примерно как на ленточном фундаменте.
Но часто эту схему упрощают — она ​​все равно «тяжелая» наверху стены. Если посмотреть на представленные примеры, то многие мастера используют весьма нестандартные решения.
Это, например, нарезанные квадраты из готовой арматурной сетки сварного шва для стяжки — и используются их как своеобразные образцы зажимов.
Тяга производится в обычном порядке — с помощью стальной вязальной проволоки.
И эта картина получается после увязки аккуратной пространственной конструкции из четырех продольных стержней арматуры.
А вот еще оригинальное решение.
Судя по всему, у собственника есть возможность недорого (или даже задача) получить отходы производства металлических изделий. Такому творчеству можно только позавидовать!
Как бы то ни было, правила стыковки арматуры, особенно в участках усиления (продольное соединение стержней, витков, прилегающих участков), никто не отменяет.Поэтому делаются соответствующие загибы, соенбиты, зажимы и т. Д. — Все по правилам ленточного фундамента.
Кстати, обратите внимание на чрезвычайно важный нюанс. Наличие армированного пояса практически не оставляет трудностей для последующего монтажа Мауролалата — спелый бетон отлично удержит даже обычные распорные анкеры. И все же перед заливкой бетона можно проделать еще одну операцию — заранее установить шпильки, прикатав их Армокаркасом.
После того, как ремень замерзнет, ​​мастера сразу сделают готовый надежный крепеж для бруса.
Вариантов установки шпилек тоже несколько.
Например, в нижней части канала просверливается направляющее отверстие, а сама пяточка соединяется с усиливающей конструкцией перемычки (как показано на рисунке).
Шпилька может располагаться и смещаться от осевой линии Армопояса — все зависит от ее ширины и планируемого места укладки Мауролата.
На рисунке показано, как закладываются стержни продольной арматуры.
Здесь показано, как для экономии сегментов резьбовых шпилек их просто приваривают к зажимам поперечной арматуры. Правда, владеть навыками электросварки уже нужно очень хорошо.
Если внизу шпильки накрутить гайку и надеть широкую шайбу, надежность полученного крепежа значительно повысится.
После полного созревания прикрученной бетонной ленты вытащить такую ​​шпильку будет практически невозможно.
Шаг рулевого управления принято принимать как шаг будущего монтажа стропильных ног.
При этом желательно, чтобы эти сборки Мауролалата были стропильными — чтобы они не мешали дальнейшим монтажным операциям.
После установки и соединения шпилек, а верхнюю резьбовую часть вместе с гайкой с газом рекомендуется закрыть стрейч-пленкой — чтобы резьба не задевала при заливке бетона.
Необходимо проследить стержни арматуры для определенного снятия со стен самодельной «опалубки» — для создания защитного слоя бетона.
Для этих целей можно применить специальные лайнеры — они обеспечат необходимый просвет и снизу, и сбоку.
Готовится бетонный раствор.
Как правило, для такого аропоя достаточно марки бетона М200 (но не ниже).
В доме среднего размера большого количества бетона для этих целей не нужно — можно обойтись самостоятельным изготовлением в бетономешалке.
Затем готовый раствор подается наверх (ведра), и постепенно они заполняются «Каналом» Армопоя.
Очень важно добиться того, чтобы при заливке не оставалась пустота.
Для этого залитый бетон тщательно «выщипывают», то есть протыкают по всей длине залитый участок арматуры или остроконечной деревянной рейки — это позволит пузырькам воздуха.
После «пробки» раствор максимально уплотняют кельмой или шпателем, при этом выравнивая поверхность использованной ленты.
Так продолжайте последовательно по всей длине создаваемого ремня.
Ремень затоплен и выровнен.
На этой иллюстрации показан вариант без шпилек — владелец предполагает использование обычных распорных анкерных креплений для крепления мауэрлата.
Но есть вариант с привязанной ипотекой.
После набивки пояса и его окончательного созревания для мастеров, которые займутся стропильной системой — уже готовый крепеж.
В любом случае Аропоясе нужно дать время для качественного созревания — желательно, чтобы дальше роботы были чем через месяц после заливки.

Как и было обещано выше — несколько вспомогательных материалов:

Армирование ленточного фундамента — как правильно?

В таблице уже упоминалось, что принципы пространственного армирования пояса осени аналогичны фундаментному поясу — особенно в вопросах армирования в местах пересечения, регулировки и углов.Подробности приведены в специальной публикации нашего портала. И в другой статье дается. Плюс в обеих статьях есть удобные калькуляторы для расчета материалов.

И, наконец, калькулятор, который поможет быстро и точно определить необходимое количество бетона М200 для заливки арматуры и количество компонентов для его изготовления.

Мауэрлат — специальный деревянный, реже металлический конструкционный элемент кровли. Он необходим для равномерного распределения давления кровли на несущие опоры, а также для крепления стропильного каркаса к стене из газобетона.От того, насколько точна и долговечна, зависит надежность и долговечность всей конструкции.

Маурилалат правильно выполняется из бревна или бруса размером не менее 10х10 см, обработанных асептическими растворами, просушенных, без трещин и сук. В том случае, если используется необработанная древесина, то обязательным условием является наличие регулировочной гайки анкера, которую в последующем один раз в год в течение 5 лет подряд необходимо подтягивать.

Редко разрешается использовать швеллер или балку для постройки, но в этом случае стропила должны быть металлическими, а нагрузка на газобетон возрастает в разы, а приставки в основном необходимы, да и стоимость такого проект не впишется во все рамки бюджета.

Направляющая для крепежа

Изначально для равномерного распределения давления на каркас здания сооружается железобетонный пояс, чтобы избежать вспашки пенобетона. Представляет собой бетонную ленту размером 20х15 см, проходящую по периметру топливобетонной стены.

Армирующий пояс строится по следующей схеме:

  • Сборка опалубки по верху стены.
  • Размещение П-образных блоков внутри деревянного каркаса.
  • Стержень арматурной 10 мм.
  • Установка с привязкой к арматурной рамке резьбонарезного станка диаметром 14 мм для надежного крепления Мауролала на расстоянии 1 м друг от друга.
  • Заливные формы бетонного раствора марки М-200.

Важным моментом технологии подготовки крепления является расчет количества шпилек и их расположения. Количество рафтинговых ног и креплений должно быть одинаковым. Устанавливайте их таким образом, чтобы не пересекаться с местами соединения Мауролалат со стропильной системой.Высота подбирается с учетом величины планки плюс 4 см.

Через неделю опалубка снята и лента готова к дальнейшей работе. Крепления замешиваются в бетон, привязываются к арматурному каркасу, обеспечивая максимально надежное соединение из возможных. На шпильки накладывается брус, на последних штампуются места крепления. Просверливаются отверстия нужного диаметра. Маурилалат плотно надевается на застежки и фиксируется шайбами ​​и гайками.

Есть варианты, когда вместо ремня рейнчинга собирается так называемая монолитная подушка. Его длина, как правило, не более 40 см, а также содержит арматурный каркас с привязанным анкером, бетонную смесь. Эта особенность характерна в основном для кирпичных стен.

Как исправить мауэрлат без Армопоя?

Если возведение арматурного пояса практически невозможно, то крепление к стене одноэтажного дома из газобетона осуществляется без него.

Существует несколько видов крепежа, которые можно выполнить своими руками с помощью: стальной проволоки

  • ;
  • анкера;
  • шпильки;
  • копий

Также последующее крепление Мауролалата к газобетону может осуществляться двумя способами:

1. Механическим — болтами с резьбой М 12-14 и дюбелями со специальными гарпунами. После прикручивания элементов дюбельные детали расширяются в ячеистые блоки из газобетона, надежно захватывая их внутри.Отрицательная сторона этого метода — дороговизна оборудования.

2. Химическая — Используются специальные капсулы с клеевым составом из полимерной смолы. Этот вариант более доступен по цене. Суть метода заключается в том, что химический реагент, растекаясь в порах газобетона, прочно захватывает металлический стержень со стеной. При этом глубина подготовленного отверстия должна составлять 2–3 слоя кладки.

Химический анкер дает более стойкое соединение по сравнению с механическим.Такие подходят для использования в тонкостенных конструкциях, так как не дают резки. Таким образом обеспечивается дополнительная гидро- и теплоизоляция газобетона. Единственный недостаток — невозможность проведения сварки из-за разрушения полимерной смолы под действием высоких температур.

Лучший вариант крепления без армопояша и самый простой — стальная проволока. В этом случае схема действий следующая: За 3-4 ряда блоков до края стены он складывается пополам и проходит под кирпичи так, чтобы концы свободно выходили наружу.Длина тетивы рассчитывается с запасом, чтобы ее хватило, чтобы через просверленные отверстия в планке на расстоянии 25-30 см закрутить как можно плотнее. Количество обвязки должно соответствовать количеству стропил.

Анкерное крепление применяется при отсутствии армирующего ремня, но чаще всего используется в комплекте с его конструкцией. Тогда технология монтажа будет отличаться заменой бетонных шпилек на установку анкеров гарпунными дюбелями после постановки раствора или с подвязкой к арматурному каркасу.

Крепление шпильками выполняется, когда конструкция и кровля небольших размеров и давление на опору не предполагает больших нагрузок. По отдельности этот процесс выполняется с помощью болтов или специальных металлических стержней М-образной или Т-образной формы длиной не менее 1 м и диаметром 8-24 мм. Подобные стальные элементы встраиваются в стену за 2-3 ряда кладки до верхнего края.

Важно: Вывод стержня осуществляется на величину, равную двум высотам мауэрлата.После заливки кладки кладется брус, притягивающий к газобетону орехи.

Инструкция по креплению опоры с молекулами подразумевает использование деревянных пробок, предварительно обработанных гидроизоляционными средствами. Такие устройства монтируются в стену из газобетона или крепятся под камнем. Маурилалат фиксируется металлическими скобами. Количество креплений должно быть равно количеству стропил.

Советы и общие инструкции

1. Создание дополнительной оси жесткости;

2.Препятствие к деформации и нарушению геометрии конструкции при сезонной усадке;

3. Выровнять поверхность стен по горизонтали, например, под неровности кладки;

4. Равномерное распределение статической нагрузки на каркас здания.

При использовании шпилек и анкеров важно правильно подготовить отверстия. Отверните строгую вертикаль для надежной фиксации. В частности, химический метод прыжков, при котором после сверления требуется тщательная очистка и промывка отверстий для лучшего схватывания реагента.В некоторых случаях в сверле создается конусообразное расширение для ввода большего количества клеящей массы и, соответственно, более прочного соединения.

Одно из важных условий: гидроизоляция из битумно-полимерного материала перед креплением деревянной опоры. Рубероид в этом случае применяется реже, как полиэтиленовая пленка. Дело в том, что при соприкосновении материалов дерево — бетон происходит активный процесс гниения деревянной детали. В силу этого рекомендуется укладывать мауэрлат современными гидроизоляционными материалами в два слоя.

Работы по устройству кровельной системы, надежное крепление конструкции к стене из газобетона выполнить достаточно проблематично, особенно при отсутствии должного опыта строительства. Поэтому такое мероприятие, начиная с проектирования будущей кровли, лучше доверить профессиональным подрядчикам.

В конструкции небольшого дома из газоблоков с простой скатной крышей нет особой необходимости заливать армирующую ленту, гораздо дешевле и быстрее крепить мауэрлат к пенобетону без Армопоя.Технология удешевляет время, строительство происходит быстрее, но не получается проще, так как такой способ крепления мауэрлата непосредственно на стене требует аккуратности и аккуратности.

Особенности крепления мауэрлата к газобетону без армопояша

Проще говоря, не зная технологических приемов правильного монтажа, лучше не рисковать и использовать классический способ, с укладкой арматуры и лентой бетонирования. С другой стороны, проблема только в соблюдении технологии, секретов в этом нет, и при должном терпении и аккуратном закреплении деревянного бруса без Армопоя не составит большого труда.

В первую очередь необходимо знать условия, при которых можно крепить мауэрлат к газобетону без Армопоя:

  • В конструкции каркаса кровли стропила не должна создавать дополнительную режущую нагрузку на верхний край крыши. стены;
  • Здание и крыша в первую очередь ориентированы на землю, так что потоки ветра создают минимальное давление на кровельные стержни;
  • Наклон крыши выбран достаточно большой, чтобы зимой сильный снежный покров выдавил стропила и мауэрлат за верхний край стен.

Совет! Способ крепления мауэрлата без Армопоя нужно выбрать до того, как будут выложены стены. Необходимо принять решение до того, как будут размещены последние три ряда блоков. Именно на уровне третьего-сверху в строю укладывается предпоследний слой стеновой арматуры, который удобно использовать для того, чтобы закрепить брус прямо на стене из газобетона.

Ситуация со стропилами станет более понятной, если посмотреть на схему ниже.

Подвесные рафтинговые балки после установки и выравнивания на коньке и мауэрлате обязательно соединяются-затягиваются горизонтальными бруспетами.

Если балка рукава находится на лыжной трассе с помощью петли, то пятку стропила, которая опирается на поверхность мауэрлалата, необходимо закрепить на скользящей резиновой смеси. В противном случае под тяжестью кровли деревянный брус свалится с поверхности.

Веские аргументы против Армопояса

Большинство мастеров, занимающихся строительством зданий из газобетона, уверены, что устройство Армопояша решит все проблемы с устройством мауэрлата и кровли.На самом деле это не совсем так, по одной простой причине — будущий дом строится из крайне непрочного газобетона. Поэтому нельзя переносить на стены из газобетона приемы и технологии Армопояса, успешно работающие на кирпичных, блочных и бетонных зданиях.

Принципиальных возражений против Аропояша всего два:

  • Во-первых, при любой схеме производителя аропояза можно закрепить только верхний ряд газобетона, поэтому крыша тоже имеет ограничения, как в тот случай, когда этого ремня нет.Бетонный каркас хорошо перераспределяет нагрузку подвеса, но все усилия от Армопояса приходится только на верхний ряд газобетона, отсюда и появление трещин на верхнем крае стен;
  • Поддерживать Маурилалат на Аропоясе — значит создавать огромные проблемы с мостом холода в той части крыши, где пенобетон хуже всего. Слабо помогает даже укладка слоя утеплителя из ЭППС, нужно искать способы устроить производство по удалению конденсата из Армопояса.

Третий аргумент против бетона связан с затратами. Сводка царской ленты оставит сумму примерно трети части сметы на возведение фундамента. Для дома 4х8 м это примерно 60-100 тысяч рублей. Понятно, что скрепить мауэрлат и каркас крыши на мауэрлат, жестко связанный армоуставами бетона, намного проще. Иногда мастера-кровельщики даже отказываются класть крышу по газобетону без Армопоя, но технологически это вполне возможно.

Как крепить мауэрлат к пенобетону без армопояша

Существует несколько надежных и проверенных способов, позволяющих надежно закрепить брус мауэрлант на пенобетонных стенах. Рекомендуемые варианты:

  • Использование разливов с закладными элементами;
  • Укладка бруса стальной отожженной проволокой;
  • Схемы, позволяющие закрепить пиломатериал химией;
  • Использование пайки.

К сведению! Помимо перечисленных вариантов, закрепите Маурилалат с помощью анкерных болтов.

Крепление мауэрлата к газобетону без армопояш Анкеры

Это единственный способ, от использования которого нужно сразу отказаться, без Армопояса лучше не рисковать.

Анкерное крепление отлично работает на Армопоясе из бетона, кирпича, шлакоблока, но из-за небольшой площади поверхности контактной втулки крепеж может вырвать из корпуса газобетона первый сильный ветер .

Для крепления мауэрлата анкерами потребуется в три раза больше точек крепления, на каждую из которых придется нанести дорогостоящий клеевой состав.Стоимость такого крепежа будет не меньше стоимости традиционных армуров, а пользы для бетона практически нет.

Шпилька крепления

Самый простой способ построить здание из газобетона без армирующего пояса для закрепления деревянного бруса с помощью закладного элемента и шпилек с резьбой не менее М16. Способ очень похож на вариант с анкером, но отличается глубиной и диаметром стержня с резьбой, который нужно будет закрепить в газобетонном блоке.

В этом способе вложения есть один нюанс. Перед укладкой последних трех рядов коробчатых блоков необходимо провести намеченные линии установки будущего резьбового крепежа Maurolat. Обычно просто наносят на стены вертикальные линии. Далее под уложенную стальную арматуру кладут закладные элементы, чаще всего это стальные пластины толщиной 5 мм с приваренной гайкой М16. Остальные ряды газобетона выкладываются на стенах в обычном порядке.

Для того, чтобы закрепить стойки в стене потребуется:

  • Просверлить вертикальное отверстие диаметром 20-25 мм до уровня плит, уложенных в газобетон, обычно необходимо просверлить коричневый до метра глубины;
  • Вкрутите стержень с резьбой в гайку с пластиной;
  • Чтобы правильно закрепить шпильку, ее нужно будет выровнять по уровню и выставить в отверстии;
  • После того, как удалось выровнять и закрепить все стержни, свободное пространство заливается бетоном или клеевой смесью.

Через день можно наносить мауэрлат прямо на газобетон. Это единственный способ закрепить мауэрлат на стене с минимальными затратами и максимальной степенью надежности. Еще один вариант установки мауэрлата на газобетон без армирования приведен на видео

Установка мауэрлата на наглый

Понятно, что не всегда предусмотрительно закладывать плиты в стены из газобетона, а горизонтально прошить шуртен до застежки просто невозможно.Если ящик из газобетона имеет небольшие размеры, то партия мауэрлата без Армопояса может быть столярной, с применением пайки.

Технология практически ничем не отличается от предыдущего способа. Изначально в мауэрлате, уложенном на газобетон, просверливаются центровочные отверстия, брус обыкновенными самозатяжками выпирает на поверхность стен. Это позволяет правильно выровнять и бороться с мауэрлатом до окончательного крепления.

Под брус последовательно наносится гидроизоляция, укладывается каучукоид, после чего можно просушить 25-30 мм отверстия под дубовую пайку на глубину 70-80 см.Осталось залить клеем и закрепить стержни. У стержней срезаются верхушки, столярный саморез вклинивается внутрь, позволяя разделить раструбы и тем самым жестко закрепить мауэрлат. На первый взгляд этот способ производит впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно если вспомнить, что большинство брусчаток собирают с помощью пайки.

Крепление химическими анкерами

Относительно новый метод позволяет закрепить брус или доску практически в любом месте стены из газобетона.Для удержания в Maurolalat используются резьбовые анкеры, но они заворачиваются не в корпус из газобетона, а в специальную полость, залитую быстротвердеющей смолой.

Сделайте предварительную разметку на стенах точек, в которых планируется строительство бруса. Далее демонтируются доски мауэрлата, а в газобетоне просверливаются отверстия для устройства химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр пробковой полости был не менее 35 мм.

Полость под заливкой самонаклоняющейся смолы вырезается специальным приспособлением. Наклонный фрезер представляет собой сверло с загнутым под углом 15 ° на режущей кромке. Насадка устанавливается на сверло и последовательно в несколько проходов просверливается полость под трубку конической формы.

Перед закреплением анкера отверстие продувается воздухом. Вы можете использовать ручной насос для накачки шин или любое подобное устройство. Далее на отверстия необходимо закрепить пластиковую насадку, через которую шприц давится смолой, смешанной с отвердителем.

Через 10 минут необходимо завершить анкерный болт, выровнять его по вертикали и временно закрепить до окончательного затвердевания пластика. Перед установкой анкера нужно тщательно очистить от пыли и обезжирить растворителем. Еще час мауэрлат можно закрепить на газобетоне. Достоинством химических анкеров является простота технологии и высокая надежность крепления без использования Армопояса. Минусом остается дороговизна самонаклоняющейся смолы и невозможность закрепить мауэрлат при температуре ниже 15 o C.

Крепление Maurolalat к газобетонной проволоке

Для крепления Maurylalat к стенам из пенобетона не потребуются дорогостоящие материалы или специальные инструменты. Достаточно иметь электрическую дверцу с длинным сверлом с насадкой, ножницами для резки проволоки и строительным стержнем диаметром 5 мм. Иногда его дополнительно используют с проволокой толщиной 2 мм для перевязки арматуры.

Совет! Если стены из газобетона кладут другие мастера, а расположение арматуры неизвестно, также будет нелишним воспользоваться ручным прибором для поиска скрытой проводки.

Достоинством этого метода является исключительная простота процесса. Чтобы закрепить планку Mauerlalat на стене, достаточно соединить проволочную петлю и натянуть древесину на опорную поверхность, как на видео

Перед тем, как приступить к установке, вам необходимо решить две задачи. Во-первых, необходимо будет сразу установить на стены толстый и очень тяжелый брус и сразить отдельные детали мауэрлата за один проход.

Во-вторых, нужно будет выбрать линию и расположение отверстий для сверления.Лучшим вариантом считается просверливание отверстий ниже уровня укладки последнего армирующего слоя. Однозначно не подходят участки стен над оконными и дверными проемами.

Перед закреплением Маурилалата отрежьте провод и зажгите, чтобы он стал более мягким и пластичным. Материал пропускается в отверстие и накручивается на угловой край мауролалата путем монтажа, оставшиеся усы срезаются ножницами.

Некоторые мастера перед креплением бруса надевают проволочную спиральную пружину, намотанную из кусков прутьев толщиной 2 мм.Самодельная труба вставляется в просверленное отверстие в газобетоне, чтобы избежать резания материала стены сильным натяжением крепежа. Метод не гарантирует стопроцентной сохранности газобетона при неправильной балансировке стропила, но и не дает проволочной оплетке разрезать стену, как ножовкой, при порывах ветра.

Так как под мауэрлатом нет прочных бетонных арматур, то особое внимание нужно уделить правильной и равномерной затяжке гаек на пятках или анкерах.Обычно застежки заворачивают на ключ, соблюдая правило диагонали. То есть каждая следующая точка для гаек должна располагаться на противоположной стороне стены от предыдущей гайки.

Заключение

Выбор способа крепления мауэрлата к газобетону без Армопоя необходимо производить с учетом толщины стен, размеров здания и конструкции крыши. Для бани лучшим вариантом станет застежка на проволоку, для небольшого дачного участка на даче можно использовать химнкенер или шпильки.Двухэтажные дома лучше строить армирующими арматурами из стального проката.

Мауэрлат — конструкция принимает и равномерно распределяет нагрузку , создаваемую кровлей и воспринимаемую стенами. С его помощью обеспечивается устойчивость кровли при условии, что монтаж мауролата производился по всем правилам. Для этого нужно знать, что такое мауэрлат, как крепится к стене из газобетона, а также в какой последовательности следует работать.

Нужен мауэрлат?

Без мауэрлата возможна установка кровельных систем на каркасные дома, а также постройки из бруса и бревна. У них особенность этого конструктивного элемента может выполнять верхний венец бревна или верхний брус . Для построек из газобетона это недопустимо, и поэтому монтаж мауэрлата необходимо проводить в обязательном .

С его помощью вы можете:

  • значительный укрепить строительный ящик ;
  • увеличить жесткость навесной крыши;
  • выровнять в горизонтальной плоскости верхний венец стены;
  • обеспечивает крепление кровельной конструкции и стен здания.

Толщина маузерласта зависит от конструктивных особенностей монтируемой крыши. Чаще всего для его изготовления используется брус размером 150 х 150, 150 х 100 или 80 х 180 мм. Также допустимо использование бревен, очищенных от коры и обрезанных с одной стороны. Обрезка производится для того, чтобы конструкция максимально подходила к поверхности стены.

Влажность используемой древесины должна соответствовать нормативным требованиям. При использовании «сырой» древесины должна быть предусмотрена возможность регулировки гайки анкера один раз в пятилетке .После высыхания бруса усадка влажной древесины будет происходить менее интенсивно, а значит, натягивание гаек должно быть менее вероятным.

Подготовленная древесина подвергается специальной обработке Состав антисептика Для защиты конструкции от гниения и повреждения насекомыми. Перед укладкой бревна стоит обернуть гидроизоляционным материалом, например, битумно-полимерным. От использования каучукоида лучше отказаться.

Если монтируется металлический каркас, для изготовления мауролалата используется прокат: камерная служба или двухсторонняя.Может обрабатываться антикоррозийными составами.

Особенности монтажа мауэрлата

Укладка Maurelala должна производиться таким образом, чтобы оставалось определенное расстояние до внешнего края стены. Как правило, около 5 см. Иногда предусматривается выступ, в который должна капать смонтированная конструкция . Впоследствии к этой конструкции придется пристроить кровельную систему.

Для увеличения срока службы конструкции из дерева обязательно предусматривается гидроизоляция.Для этого используется раннероид или любой другой гидроизоляционный материал.

Способы крепления к топливобетонной стене

Предпочтительным вариантом можно назвать установку элемента по периметру стены. Для соединения отдельных элементов в единое целое желательно использовать прямой замок , размеры которого напрямую зависят от геометрических параметров используемых ГРМ. Для надежности замок дополнительно забивают гвоздями для образования жесткой прочной системы, к которым впоследствии крепятся стропила.

Для закрепления мауэрлата можно использовать несколько способов:

В первом корпусе использованы специальные скрепляющие капсулы . Химикат, проникая внутрь материала, обеспечивает надежную фиксацию мауэрлата. Это улучшает состояние верхнего слоя и увеличивает степень тепло- и гидроизоляции. Капсулы, используемые для крепления, отличаются стоимостью.

Для изготовления мауэрлата необходимо использовать только качественные материалы.В дереве не должно быть суки. Слой гидроизоляции не должен иметь повреждений, что достигается с помощью специального инструмента.

При механическом креплении необходимо соблюдать определенную процедуру:

  1. дюбель вставляется в заранее подготовленные отверстия;
  2. крепеж прикручен;
  3. зуба гарпуна прочно вдавлены в газобетон;
  4. развернутая поверхность;
  5. литой.

Монтаж Maurolalat должен производиться таким образом, чтобы соседних звеньев не были связаны друг с другом .Это позволяет повысить устойчивость конструкции. Однако механическое крепление предполагает создание пробоотборных усилий, которые могут спровоцировать проблемы на краю конструкции.

Крепление анкерными болтами и арматурой

Для зданий, построенных из газоблоков, наличие Армопояса обязательно. Так как этот строительный материал недостаточно прочен, что может вызвать определенные трудности при монтаже крепежа, особенно анкерных болтов. Поэтому вопрос, нужен ли мауэрлат, в данной ситуации не актуален: без него точно не обойтись.

Крепежные элементы для Maurolat необходимо уложить заранее. Для устройства армированного ремня целесообразно использовать П-образные блоки , с помощью которых можно сформировать характерный желоб по всему периметру внешней стены. Чтобы исключить образование зазоров, угловые блоки одеты.

Сборка арматурного каркаса производится с помощью 12-миллиметровой арматуры, которая поставляется с 6-миллиметровыми перемычками. Анкер с резьбой крепится к проложенному внутри водосточному желобу.Они должны занять определенное пространственное положение, которое контролируется с помощью натянутой лески или шнура. Анкер ставят под прямым углом к ​​мауэрлату как можно ближе к верхней щетке.

Крепежные узлы должны располагаться по всему периметру стены. Их количество напрямую зависит от количества стропил: как минимум, их должно быть столько же или больше. Крепление необходимо таким образом, чтобы в будущем не было контакта со стропилами. В целях снижения финансовых затрат можно заливать не сплошным армопоясом по периметру стены, а только отдельные бетонные подушки .

После того, как арматурный каркас вместе с анкерными болтами будет залит в заранее сформированный бетон, производится бетонирование. Чтобы сформировать монолитную конструкцию, процесс заливки нельзя прерывать. Работы следует вести непрерывно вдоль наружной стены. Желоб нужно заливать бетоном за один проход.

После полного высыхания бетона анкеры надежно фиксируются в заданном пространственном положении. В то же время для очень важно обеспечить их точное позиционирование во время соло .

Как только бетон наберет необходимую прочность, на бетонную ленту укладываются стержни и анкеры, которые должны быть внутри заранее просверлены в дереве отверстий. Затем затяните гайки крепления штанг.

Чтобы определить расположение отверстий в стержне, его предварительно укладывают поверх болтов, а затем обеспечивают силовой эффект , достаточный для появления вмятин на дереве. В этих местах просверливаем отверстий, предназначенных для анкеров .

лучших крепежных элементов для шлакоблоков — Concrete Fastening Systems, Inc.

Крепление к золе Блокировать

Шлакоблок — популярный строительный материал, используемый повсюду. мир для многих типов от легких до тяжелых. это прочный, довольно легкий, может использоваться во многих строительных проектах, в том числе прикрепление планок обшивки. Шлакоблок, также известный как CMU и блочная стена, не является дорогостоящим по сравнению с другими строительные материалы.

Важно знать, что популярная танкетка анкер следует использовать в твердом бетоне, например как крепление к бетонной стене. Клиновые анкеры должны никогда не использовать в блочной стене или любом пустотелом основном материале.

Золы блок иногда бывает сложно закрепить:

  • Полый, хрупкий и непоследовательный
  • Удерживающая способность зависит от качества шлакоблок
  • Величина вылета изменяется в зависимости от качество и количество раствора, помещенного в швы между огарками блокировать

Сверление в Шлакоблок

При сверлении шлакоблока разместить бетонный анкер, необходимо использовать перфоратор с сверло с твердосплавным наконечником.Сверление в твердое тело сечение не создает особых проблем при использовании кладки. Перфоратор легко просверлит отверстие в огарке. блокировать. Если пилотное отверстие просверлено в области впадины секции, возможно внутреннее растрескивание. Это происходит потому, что кончик сверло по камню подходит слишком близко к внутреннему неподдерживаемому краю блока CMU. Это может вызвать взрыв конусообразной части, оставляя меньше материала для схватывания крепежа бетона.Как только это произойдет, удерживающая сила бетонный крепеж и бетонный анкер уменьшатся.

Расположение застежки

Во многих случаях расположение анкера в каменной кладке должно быть правильным. отверстиями в приспособлении, прикрепляемом к шлакоблоку. В этом В случае, если выбор месторасположения бетонный крепеж. Крепление в цельную секцию обычно обеспечивает лучшее крепление шлакоблока по сравнению использовать полую часть этого основного материала.Миномет шов может быть отличным местом для установки анкера для каменной кладки, но значения удержания снова будут зависеть от качества и количества раствора в соединение. При выборе крепежа для кладки на открытом воздухе Проекты, нержавеющая сталь должна быть рассмотрена для лучшей ржавчины сопротивление. Также доступна нержавеющая сталь разных марок.

Виды Лучшие крепежи для шлакоблоков

  • Расширение — тип расширения анкер может использоваться в сплошных секциях и швах раствора с большой успех как для тяжелых, так и для легких нагрузок. Если используется в полой секции, значения удержания этого типа анкер будет зависеть от количества оставшегося основного материала в которую расширяется анкер расширения.
  • Шуруп по бетону — кладка винт или тапкон нарезает резьбу в основном материале и может использоваться во всех трех разделах. Значения удержания бетона винты полностью зависят от качества основания способность материалов к нарезанию резьбы. В полой секции это Важно помнить, что винт по бетону, или кран, должен быть встроен в основной материал минимум на 1 ”. Шурупы для кладки можно найти с шестигранником. голова или голова Филипса.
  • Стяжной болт — просверлите отверстие по ширине шлакоблока, используя пластинчатую шайбу и гайку с одной стороны и гайку и шайбу со стороны приспособления. Этот способ крепления и просверленное отверстие наверное дает наилучшие и наиболее последовательные значения удержания, и это легко сделать, если оба стороны шлакоблока доступны.
  • Эпоксидная смола — конкретный можно использовать метод крепления эпоксидной смолой, который обеспечивает отличную фиксацию сила. Отлично выдерживает виброударную нагрузку. Приложения. Экранная трубка должна использоваться вместе с резьбовой стержень и гайка с шайбой.Использование экранной трубки с эпоксидная смола позволяет использовать два метода крепления в полой секции шлакоблока. Первый метод — это адгезионная прочность эпоксидной смолы. Второй прием достигается за счет ключевое действие эпоксидной смолы после затвердевания в трубке экрана и полой внутренняя стена из шлакоблока.

Типы анкеров для расширяющихся бетонных блоков

Анкеры-гильзы Анкеры-гильзы отлично удерживают значения в блоке и могут использоваться во всех трех разделах шлакоблок с неплохим успехом.Их легко использовать; поставляются предварительно смонтированными и бывают разных диаметров и длины, чтобы соответствовать большинству приложений крепления шлакоблоков. Анкеры-рукава можно найти в разных головках. стили желудя, шестигранной головки, плоского Филлипса и круглый.

Использовались анкеры Lag Shield в течение многих лет может применяться на всех участках шлакоблока.Анкеры Lag Shield бывают короткими или длинными. Укороченная версия используется в очень твердом базовом материале. Более длинная версия хороша в более мягком базовом материале. или, может быть, имеет меньшее качество. Входят анкеры Lag Shield диаметры от 1/4 дюйма до 3/4 дюйма.

Single Expansion — отличная внутренняя застежка для твердого тела секцию шлакоблока нельзя использовать в пустоте секции, потому что вся сила удержания исходит из одного источника и длина расширения минимальна.Болт должен быть куплен отдельно, что имеет национальные грубые нити. В одинарный распорный анкер бывает диаметром от 1/4 дюйма до 3/4 дюйма.

Double Expansion — отличное крепление как для полая или цельная часть шлакоблока и хорошо работает в более мягкий основной материал. Анкер двойного расширения расширяется по всей длине анкера, что делает его идеальным для применения где подозревается основной материал.Для каждого якоря двойного расширения требуется, чтобы болт с крупной национальной резьбой приобретается отдельно. Анкер с двойным раскладыванием поставляется в шести вариантах. диаметры от 1/4 до 3/4 дюйма.

Анкер-шуруп — лучше всего подходит для твердый участок шлакоблока, потому что он требует дно отверстия необходимо использовать для правильной установки и расширения.Анкер крепежного винта необходимо установить с помощью установочный инструмент. Для правильной установки анкер должен прилегать к твердый основной материал при ударе молотка по установочному инструменту. Используя машинный анкер в полость раздел можно сделать с помощью специального установка анкерного болта с полой головкой инструмент производства Greenlee. Анкеры Machine Винт бывают диаметрами # 6, # 10, 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма.

Якорь ударный — есть легкий анкер, который можно использовать в твердом секция и полая секция, если осталось достаточно основного материала после завершения процесса сверления. Якоря ударные просты в использовании и поставляются в комплекте с гвоздем и корпусом анкера предварительно собран. Голова молотка приводные анкеры имеют грибовидную головку размером около 1/2 дюйма в ширину, что делает его идеальным для тех случаев, когда пуловеры вызывают беспокойство.Как только гвоздь вставлен в якорь молотка приводной анкер, анкер нельзя снять, не отрезав глава. Якорь для привода молота бывает двух диаметров — 3/16 дюйма. и 1/4 дюйма и различной длины для разной толщины материал крепится к шлакоблоку.

Каждый из лучший крепеж для анкеров бетонных блоков требует специальных шаги установки.

Хотя точная инструкция по установке для конкретного анкера можно найти в инструкции производителя, следующие общие шаги для установки:

Как построить стропильную двускатную крышу. Двускатная крыша.

Двускатная крыша — лучший вариант для неопытного строителя, который сможет сделать это самостоятельно. Он несложен в исполнении, но в то же время надежен и выдерживает значительные нагрузки, как ветер, так и осадки.Она, конечно, не очень красива, но в банях смотрится вполне органично.

Чтобы все делать осознанно, необходимо разбираться в устройстве двускатной крыши и назначении всех ее элементов. Начнем по порядку.

Мауэрлат

Это большой блок, устанавливаемый на несущие стены по периметру здания. Именно на этот элемент приходится большая часть нагрузки с крыши. А переносит его на несущие стены мауэрлат.

Для этого элемента используются бруски квадратного сечения 100 * 100 мм или 150 * 150 мм.Они соединяются со стенами с помощью закладных шпилек. Если ванна деревянная, то верхним венцом обычно является мауэрлат. Для всех остальных типов стен пояс делается из железобетона, в который закладываются шпильки. Затем балка выбранного участка «надевается» на шпильки и притягивается гайками. Иногда его дополнительно фиксируют длинными шпильками.

Так как толщина стен зачастую больше ширины мауэрлата, его можно класть кирпичом с внешней стороны бруса.Это сделает систему более надежной. Только древесину нужно обернуть двумя слоями рубероида — для защиты от влаги и гниения.

Стропильные ноги и коньки

Конек представляет собой горизонтальный деревянный блок, расположенный наверху крыши и соединяющий два ската. На него и на мауэрлат опираются стропильные ноги или стропила. Поскольку у конька довольно большая нагрузка, его нужно делать значительного сечения и выбирать древесину прочных пород.

Высота конька крыши определяется исходя из уклона крыши и ширины здания.Угол ската крыши — величина, зависящая от климатических факторов: если зимой выпадает много снега, то нужно делать уклоны круче. Снег от них будет хорошо. Если в районе будут сильные ветры, высокая крыша будет испытывать большие нагрузки и может быть повреждена.

Для средних условий угол наклона крыши составляет примерно 35 ° -45 °. Они не будут сильно нагружены ветром, а снег не будет сильно затхлым. Кроме того, с этим уголком можно выбрать кровлю любого типа: и любую черепицу, мягкую кровлю, шифер, металлочерепицу.

Помните, что чем выше поднят коньк (круче ската), тем больше будет площадь крыши. А это приведет к тому, что затраты на покупку кровельных материалов и объем работ будут большими.

Зная угол наклона и ширину ванны, можно рассчитать высоту конька крыши. Для этого ширину постройки необходимо разделить на две части (если конек находится посередине, а не смещен в ту или другую сторону) и умножить на тангенс уклона (первая формула на рисунке).Чтобы не искать нужный коэффициент в математических таблицах, он выписан и сведен в простую таблицу.

Скат крыши 5 10 15 20 25 30 35 40 45 50 55 60
Тг А (расчет высоты конька) 0,08 0,17 0,26 0,36 0,47 0,59 0,76 0,86 1 1,22 1,45 1,78
Sin A (расчет длины стропил) 0,09 0,17 0,26 0,34 0,42 0,5 0,57 0,64 0,71 0,77 0,82 0,87

Умножьте ширину дома на это соотношение.Подберите высоту конька для ванны. Например, ширина ванны 4 метра, угол выбран 35 °. Считаем: 4 м / 2 * 0,76 = 1,52 м — высота конька от потолка.


Теперь о стропильных ногах. Их делают из брусков сосны или ели, а лучше — лиственницы. Сечение 50 * 150 мм или 50 * 100 мм. Выбор толщины прутков зависит от:


Длина стропильной ноги также рассчитывается по математической формуле: высота конька делится на синус угла наклона (вторая формула на рисунке).Синусы углов наклона тоже есть в таблице. Найдите правильное значение и посчитайте. Например, для конька мы нашли 1,52 м и угол наклона 35 ° стропил потребуется 1,52 м / 0,57 = 2,67 м.

Свесные крыши и кобылка

Но крыша не заканчивается точно над несущей стеной. Выступает за стены примерно на 40 см. Этот выступ называется свесом крыши. Это делается для того, чтобы вода стекала дальше от фундамента, не смывала его. Поэтому на стропила уходит больше времени.Если их длины недостаточно, их выращивают досками, которые называют «кобылками».


Для организации свеса кровли к стропилам добавить доски — кобылка

Виды стропильных систем

Стропильные системы бывают с подвесными или многослойными стропильными ногами. Подвешивание опирается только на внешние стены здания (на мауэрлат или верхний венец). Чтобы повысить надежность системы, чтобы не разрушить стены, их соединяют затяжками (также называемыми перемычкой или перекладиной).Стропильная система этого типа подходит для зданий с небольшой шириной (менее 10 м) и в тех случаях, когда нет несущей стены, проходящей посередине.


Два типа стропильных систем — с навесными и слоистыми

Второй тип системы — с многослойными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка от кровли распределяется также на среднюю несущую стену через вертикальные перекладины — прогоны, которые устанавливаются с тем же шагом, что и стропила, и опираются на нижнюю тягу.

Монтаж стропил на крышу своими руками

Для большинства бань система изготавливается с подвесными стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериала и меньше времени требуется на его обустройство. Большую часть работы можно переложить на землю.

Сделайте из стропил один треугольник по всем правилам и размерам. Примерьте его, а затем сделайте нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и обмеренные, поднимают на крышу.Они выводятся строго вертикально в обозначенных местах и ​​крепятся к мауэрлату и коньку.

Пример, как сделать двускатную крышу с подвесными стропилами, смотрите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом поддерживают стропильную ногу, а другим упираются в балку перекрытия. Делается это вне зависимости от типа установки стропил: как на навесные, так и на многослойные.Также они устанавливают уклоны, которые делают конструкцию еще более жесткой.


В любом случае стропила нужно будет прикрепить к коньковой балке, а также к мауэрлату. На рисунке ниже показаны варианты крепления к коньку.


Также необходимо будет прикрепить к мауэрлату стропила. Как это сделать — смотрите фото ниже.


Стропильное устройство

Изготовление двускатной кровли своими руками с устройством обрешетки под рубероид.Для этого снаружи стропил раскатывается гидроизоляционная пленка или мембрана. Положите его в горизонтальном направлении. Начинайте снизу, двигаясь вверх. Второй и все последующие ряды укладываются с нахлестом не менее 15-20 см. Крепятся гвоздями или скобами из скоб.


После установки стропильной системы на нее закрепляют пленку или гидроизоляционную мембрану, а поверх обрешетки

Есть два способа — со встречным ящиком и без него.По стропилам набивается контррешетка, а бруски обрешетки уже находятся сверху. Так между гидроизоляцией и рубероидом образуется воздушная прослойка. Этот вариант лучше с той точки зрения, что такая крыша будет лучше и быстрее сохнуть. А это очень важно для ванн.

Без контррешетки бруски укладываются непосредственно поверх гидроизоляции. Здесь тоже есть щель, но она меньше, следовательно, вентиляция будет хуже. Но такой вариант приемлем: меньший расход материалов и работы тоже.

После изготовления обрешетки остается только закрепить выбранный рубероид.

Сводка

Теперь вы знаете, как сделать двускатную крышу своими руками. Из всех типов это самый простой вариант, который может сделать непрофессионал.

Большинство домовладельцев предпочитают двускатную крышу . Конструкция имеет ряд преимуществ с точки зрения установки и дальнейшей эксплуатации.

Устройство двускатной крыши

Независимо от того, какой тип двускатной крыши и стропильной системы будет предпочтительнее, Базовый набор элементов всегда постоянен:

  • мауэрлат
  • стропильные ноги
  • Балка коньковая, прогоны,
  • ящик
  • подкосы и подкосы,
  • гидроизоляционный слой и изоляционный слой,
  • рубероид.

Расчет площади кровли

Для определения площади используется обычное правило расчета площади прямоугольника, оно достаточно простое, но для облегчения работы можно использовать всевозможные онлайн-калькуляторы. Длина соответствует длине конька крыши, а ширина — расстоянию от карниза до конька. Умножение обоих значений дает площадь уклона.

В случае симметричной крыши полученное значение просто умножается на 2.При конструкции скатной крыши необходимо отдельно рассчитать площадь каждого ската, а затем подвести итог.

При необходимости произвести расчет также площади фронтона (например, в случае его отделки тем же профлистом, что и сама кровля) по формуле площади треугольника. Высота (расстояние от конька до основания) умножается на длину основания. Получившаяся фигура соответствует площади двух симметричных фронтонов.На этапе расчета необходимо составить чертеж, конструкцию или схему устройства кровли.

Угол скатной крыши

Эстетические требования и желание сэкономить заставляют играть под углом. Идеальным считается угол при 30 градусах . При наблюдении на крыше не скапливается большое количество дождя. Если вы хотите расширить чердачное пространство, увеличивайте угол.

Здесь свое веское слово говорит и рубероид. Для своего гибкого вида придется довольствоваться углом всего 20 градусов . Metal и Shif p позволяют играть с вариантами в диапазоне 5 — 45 градусов . Угол менее 5 градусов для двускатной крыши больше не действует.

Важно! Чем больше угол, тем больше площадь кровли, больше материалов потребуется для ее монтажа.

Виды стропильных систем

В строительстве используются всего два варианта стропильных систем:

  • висит. Устанавливается там, где нет возможности установки дополнительных опор.
  • слоистая . Для его установки необходимо наличие внутренней опоры для стропил. В нем могут быть специально установлены столбы и даже внутренняя стена. Внешние части стропил обязательно упираются в стены. Система максимально легкая.

Пошаговая инструкция устройства двускатной крыши

Монтаж начинается с качественной подготовки основания под стропила. В случае деревянных построек его роль играет верхний венец.Для построек из блоков или кирпича необходимо предварительно установить мауэрлат.

1 ступень: мауэрлат

Мауэрлатом называется верхний венец бруса, переходящий через кладку для возможности крепления кровли. От того, насколько надежно закреплен брус, зависит надежность крепления всей кровли. Его вес особого значения не имеет, летают и большие, и маленькие двускатные крыши.

Для крепления мауэрлата используется один из четырех вариантов:

  • в последних рядах кладки включена стойка, стоящая вертикально.Он должен быть надежно закреплен и возвышаться над стеной на высоту, позволяющую ему пройти через балку и затянуть гайку.
  • для крепления шпилек заливается армопояс высотой 30 см. Длина шпильки должна позволять надежно закрепить балку.
  • использовать проволоку вместо шпильки. Укладывается под последний ряд кладки из блоков через каждые 2 — 2,5 м. Мауэрлат просто привязывается в нескольких местах к стене.

Перед тем, как положить мауэрлат своими руками, важно позаботиться о гидроизоляционном слое.На этом основании начинают возводить стропильную конструкцию.

2 шаг: возведение стропильной конструкции

Сначала устанавливается направляющая. Он соответствует расположению коньковой линии будущей кровли. Чтобы поднять направляющую на нужную высоту, разрешите опору для столбов. Таким образом выбирается желаемая высота крыши. После учета всех нюансов опоры надежно скрепляются подкосами.

Конструкция позволяет точно установить первую и последнюю пару стропил.Для направляющей выбирается сплошная балка. В готовой конструкции это будет коньковый. Между крайними стропилами натягивают шнурок по верхнему и нижнему краю параллельно направляющей. Уже в соответствии с полученной плоскостью устанавливаются остальные пары стропил.

3 ступени: стропила

Стропила должны выходить за край стены, чтобы будущая крыша могла защитить стены от намокания. Верхние концы стропильных ног стыкуются встык и необходимо прикрепить к коньковой балке.Нижний — к бруску или мауэрлату. При установке кровли с уклоном, превышающим стандартный шестиметровый размер, стропила увеличивают.

Сделайте это одним из двух способов:

  • Две части доски или бруса, используемого для стропил, соединяют отрезком доски 1,5 — 2 метра, пришивая его к каждой из частей. Шаг стропил 0,6 — 1 м с учетом дальнейшего утепления.
  • Собери этакую ​​ферму. Возьмите две заготовки, полученные первым способом, положите их на край параллельно друг другу и сшейте между собой небольшими отрезками длиной 10-15 см.

Сегменты вставляются каждые 30-50 см. При этом увеличивается вес стропил, но многократно увеличивается запас прочности. Шаг стропил 0,9 — 1 м.

4 ступени: лежа и стойки

Для усиления стропил, предотвращения их прогиба под тяжестью атмосферных осадков, сдвигов в результате ненадежного крепления или активных ударов ветром, под ними устанавливаются специальные стойки. Стойки стоят на специальной балке, переходящей под стропила по направлению от одного фронтона к другому.

Этот бар называется ночлежкой. Он надежно крепится к балкам и служит основой подкосов, подкосов.

5 ступеней: затяжки

Пуфы устанавливаются на небольшом удалении от конька. Их задача — создать дополнительное крепление фермовой пары. Элемент помогает снизить нагрузку на мауэрлат и несущие стены.

При создании жилого чердака под крышей затяжки имеют возможность стать потолочными балками в гостиной.

6-я ступень: утепление двускатной крыши

Рубероид подвержен агрессивным воздействиям окружающей среды, противостояние ему приводит к постоянному скоплению конденсата под ним.Защитить конструкцию позволяет использование специальных материалов. Они выпускаются в виде тонких сетчатых тканей.

В зависимости от типа доступны такие материалы. паропроницаемая, звукоизоляционная, водонепроницаемая . Оберните гидроизоляционную ткань по стропилам и аккуратно закрепите степлером. Материал укладывается вдоль конька, а не поперек него, каждый слой накладывается внахлест, а стыки дополнительно изолируются скотчем.

При необходимости утепляют крышу между стропилами (под слоем гидроизоляции), укладывают утеплитель, а с внутренней стороны стропил натягивают паропроницаемый материал, который также крепят к стропилам и фиксируют стыки лентой .

7 ступень: обрешетка двускатной крыши

Обрешетка — важнейший соединительный элемент всей кровли в единое целое. Он стягивает стропила, равномерно распределяет между ними всю нагрузку и служит опорой для кровли. Обрешетка укладывается полосами строго параллельно коньку. Шаг обрешетки зависит от кровли.

Под гибкие материалы используют сплошную обрешетку, укладывая доску с зазором не более 5 см при выборе сухого материала и не более 3 при работе с сырьем.

Под шифер обрешетка укладывается с шагом 35-70 см. Главный критерий — длина листа. Под листом должно быть три точки опоры.

Шаг обрешетки под металлочерепицу зависит от длины волны. Расстояние от первой линии до второй равно длине волны минус семь сантиметров. Между оставшимися линиями соблюдается размер, равный длине волны.

Под профлист между первыми строчками берется расстояние 30 см, между остальными соблюдается шаг 35 см.

Верхние части обрешетки монтируются максимально близко друг к другу для дальнейшего крепления конька. Допускается использовать для этих целей доски немного шире, чем обрешетка остальной кровли.

Ширина обрешетки должна быть больше расстояния между стропилами. Концы доски выходят за крайние стропила на 20-40 см, чтобы из фронтона образовался карниз.

8 этап: крепление деталей

Качественное соединение обрешетки со стропилами обеспечивает не только возможность безопасного передвижения по кровле при монтаже или дальнейшем ремонте кровли.От этого зависит продолжительность эксплуатации кровли. Ошибки или халатность неизбежно приведут к тому, что часть кровли уйдет в свободный полет при первом серьезном порыве ветра.

Для безопасности кровли все соединительные элементы (саморезы, гвозди) должны быть тщательно утоплены в древесину.

Шаг 9: укладка крыши

3

Завершающий этап монтажа требует предварительного определения линии выступа кровли.Обычно это соответствует 7 см от края стропил. На этом расстоянии натягивается шнурок нижней части обрешетки.

Первый элемент кровли монтируется в одном из нижних углов. Ее нижний край точно совпадает с линией шнурков и вертикальным краем обрешетки. Элемент фиксируется, следующий устанавливается рядом с первым рядом. Второй ряд начинается после того, как первый полностью закончен.

На коньке срезают лишний материал, чтобы зазор между откосами был минимальным, и устанавливают конек.

Двускатная крыша представляет собой сложную конструкцию из взаимосвязанных элементов. При правильном монтаже каждая деталь увеличивает прочность кровли и срок ее службы.

Преимущества двускатной крыши

Для хозяина дома установка такой крыши выгодна наличием просторного чердачного помещения. Его можно использовать как небольшой склад, холодный чердак, а при желании переоборудовать в еще одну жилую комнату.

Двускатная крыша имеет небольшой вес, а при утеплении позволяет существенно сэкономить на материалах.

Конструктивная особенность двускатной крыши

Оба ската крыши упираются в параллельные стены здания. Обязательное условие — одинаковая высота стен. Треугольники, полученные из краев откосов и одной из свободных стен, называются фронтоном. Если вы планируете сделать чердак жилым, то в конструкцию включены дополнительные окна для вентиляции и освещения.

Виды двускатных крыш

Соорудить двускатную крышу своими руками, сделав правильные расчеты, вполне возможно, пользуясь данной пошаговой инструкцией.

При строительстве индивидуального дома одним из важнейших этапов является установка кровельной системы, поэтому многие задаются вопросом: как сделать двускатную крышу своими руками?

Несмотря на то, что в последние десятилетия появились крыши другой конфигурации, двускатная крыша остается самой распространенной конструкцией.

Технология монтажа, крепления и облицовки кровельной конструкции проработана пошагово до мелочей.

При использовании металлочерепицы, шифера, профлиста, ондулина и других материалов технология и последовательность операций остаются прежними.

Перед тем, как приступить к строительству дома, дачи или бани своими руками, необходимо обязательно пошагово разработать чертежи всех узлов конструкции.

Дизайн и форма крыши подбирается в зависимости от размеров здания. При этом обязательно учитывается нагрузка, которую будет испытывать двускатная крыша в процессе эксплуатации.

Чем меньше угол, тем меньше на него влияют дождь, снег и ветер. При этом следует помнить, что угол наклона менее 40 градусов ограничивает рациональное использование мансарды.

В этом случае мансардой будет обустраивать только ломаная форма двускатной крыши. Когда ширина дома превышает 6 метров, стропила укрепляют балками.

На видео показано, где установлены прогоны и стойки.

При устройстве кровли для бани чаще всего используются двускатные крыши с уклоном под углом 45-50 градусов.

При расчете потребности в материалах необходимо помнить, что масса конструкции из профлиста должна быть минимальной и не создавать дополнительной нагрузки на стены и фундамент.

Прочность древесины, досок и других пиломатериалов определяется не только величиной поперечного сечения, но и текстурой древесины.

Фронтон можно зашить вагонкой, если на чердаке хранятся только старые журналы и вещи, которые жалко выбрасывать.

Чтобы определить потребность в рубероиде, нужно определить площадь кровли.

Расчет площади кровли из профнастила или других материалов считается одним из основных этапов проектирования. Все измерения должны выполняться правильно и с приемлемой точностью.

Даже небольшая ошибка может привести к незапланированным расходам на дополнительную закупку материалов.

Когда строительство дома, гаража или бани ведется своими руками, каждая копейка, как говорится, на счету.

При определении общей площади двускатной крыши достаточно вычислить площадь одного ската и умножить на два.

Такими мелочами, как дырки под дымоход или мансардное окно, можно пренебречь.

Особенности конструкции

При проектировании двускатной крыши и разработке чертежей предполагается, что она будет опираться на две стены. Форма крыши разрабатывается в соответствии с дизайном дома в целом.

При строительстве бани, загородного дома или другого легкого сооружения удобнее использовать подвесные стропила.Когда строится большой дом, часто используются стропила.

В данном случае стропильная система имеет более сложную конфигурацию. На фото представлены оба варианта стропильной системы.

При установке кровли своими руками необходимо строго соблюдать последовательность операций при установке стропил. Без помощников в этом деле не обойтись.

В конструкцию двускатной крыши дома входят следующие узлы и элементы:

  • мауэрлат;
  • стропильная система;
  • коньков и подкосов;
  • ящик;
  • утепление;
  • рубероид.

В том случае, когда решено обустроить чердак под крышей, часто применяется ломанная конфигурация. Чердак ограничен двумя пандусами и двумя фронтонами.

Установка чердачного помещения требует дополнительных затрат. В то же время строительство дома с гостиной на чердаке повышает комфортность и его рыночную стоимость.

Установка мауэрлата

Брус, который укладывают по периметру дома наверху стен, называют мауэрлатом.Верхняя обвязка принимает на себя всю нагрузку от кровельной системы и распределяет ее на стены и фундамент.

В качестве мауэрлата берется балка, сечение которой определяется шириной стены. Перед установкой его необходимо пропитать специальным раствором для защиты от возгорания и гниения.

Мауэрлат монтируется так, чтобы его внешний край был на одном уровне с плоскостью стены.

На видео показано, как балка крепится к стене с помощью шпилек. Мауэрлат следует устанавливать правильно и надежно, так как он служит фундаментом для системы двускатной крыши.

Установка мауэрлата

может производиться разными способами. Если стены возводятся из кирпича, то на этапе строительства в кладку замуровывают катанку.

В стержне просверливаются сквозные отверстия, через которые пропускается эта проволока. Следующим шагом будет надежно затянуть проволоку.

Вместо проволоки можно закрепить металлические шпильки диаметром от 10 мм. Балка надевается на шпильки и фиксируется гайками с широкими шайбами.

Как в первом, так и во втором варианте крепление можно сделать своими руками.В некоторых случаях фронтон прикрепляют к мауэрлату его нижней частью.

Монтаж балок перекрытия

Для того, чтобы выполнить монтаж потолка для дома, используется брус сечением 200х100 мм. Для бани или загородного дома сечение подбирается в зависимости от габаритов конструкции.

Сначала закрепляют две крайние балки, разнесенные по длине конструкции. Следующим шагом будет наметить точки крепления оставшихся балок перекрытия.

Своими руками с помощью шнура и рулетки расстояние между крайними балками разбивают на отрезки длиной 60 см. Именно с этой ступеньки будут установлены стропила на балки перекрытия.

На видео показан этот процесс. Все балки крепятся к мауэрлату гвоздями 200 мм. После этого желательно на балки уложить временный настил из профилированных листов или досок.

Монтаж можно производить с помощью металлических уголков и шурупов.При установке балок необходимо выдерживать вынос за пределы стен. Размер стебля определяет ширину карниза.

Практика показывает, что достаточно 50-60 см. На этом этапе необходимо предусмотреть, чтобы фронтон был пришит с торцов крыши. Для бани или садового домика можно сделать его в упрощенном виде.

Если у дома ломаная линия, значит, у фронтона значительная площадь. И необходимо предусмотреть возможность устройства двускатного свеса и отлива.

Балки, выложенные на стены, перед креплением необходимо выровнять по горизонтали.

Крепление стропильной системы

Устройство стропильной системы требует использования идентичных друг другу элементов. После того, как балки перекрытия уложены и закреплены, устанавливается коньковая балка.

Для этого по средней линии дома устанавливаются стойки 100х50 мм. Высота этих стоек должна быть равна высоте стен от пола до верхней плоскости мауэрлата.Стойки крепятся подкосами.

В качестве коньковой балки можно взять доску сечением 150х50 мм. Следующим этапом является установка стропил. Для начала нужно сделать шаблон.

Когда строительство ведется своими руками, необходимо после каждого этапа контролировать качество работы.

Сделать шаблон своими руками очень просто. Стропило одним концом прикладывается к балке, а другим к коньковой балке.

Контрольные линии перечеркнуты с обоих концов и по ним срезаны лишние части.Шаблон готов и с его помощью можно подготовить необходимое количество стропил для дома или бани.

Установка осуществляется в определенном порядке. Установив одно стропило, нужно сразу смонтировать противоположное.

Крепление к коньковой балке производится гвоздями, а к балке перекрытия можно закрепить скобу или металлические уголки и саморезы. На видео показано, как это делается.

Независимо от скатной крыши или обычной формы, под стропила устанавливаются вертикальные стойки и горизонтальные ригели.

Устройство фронтона

После завершения монтажа стропильной конструкции фронтон зашивается. Недопустимо строить дом, а не устраивать фронтон. В последнее время фронтон оборудуют профнастилом.

Это качественное решение, хотя в отделке фасада в этом случае могут возникнуть определенные сложности.

Для установки фронтона необходимо произвести монтаж каркаса.

В этом случае обязательно предусмотрен оконный проем. Окно на чердаке необходимо для вентиляции. Чаще всего фронтон обшивают напольной рейкой или вагонкой.

При отделке фасада фронтон декорируется по-разному. На видео показано, как украсить дом с двускатной крышей.

Карниз

Рациональное устройство двускатной крыши предполагает наличие карниза по всему периметру конструкции.Практика показывает, что для бани придется подшить карниз своими руками.

Карниз предназначен для предотвращения попадания дождевой воды под фундамент.

Если здание будет оборудовано металлической дренажной системой, то на этом этапе необходимо установить и закрепить кронштейны для крепления отливов.

Пластиковая система молдинга крепится непосредственно на карниз. Подшить карниз снизу можно сайдингом или листами профнастила.На фото водосточная труба установлена ​​на углу дома.


Обрешетка и изоляция

Первым делом закрепляем на крыше полосу гидроизоляционной пленки внизу ската. Крепится к стропилам строительным степлером.

После этого к стропилам прибивают рейки контр-обрешетки. Если устройство кровли предполагает утепление, то на пленку укладывается теплоизоляционный материал.

На видео показана последовательность работ при устройстве кровельного пирога.При строительстве бани утеплитель крыши не используется.

Обрешетка в данном случае выполняется исходя из определенного рубероида. Крепление профлиста такое же, как и при использовании шифера.

Использование профнастила увеличивает стоимость конструкции, но придает ей большую прочность.

Конструкция и конструкция ящика бывают двух типов. Первый тип предназначен для твердого кровельного материала, такого как металлочерепица, шифер или профлист.

Второй вид обрешетки изготавливается под. В частности, для бани используется рубероид.

Конкретная форма обрешетки и вид кровельного материала выбирается на этапе проектирования. Построить современный дом с двускатной крышей можно только при учете множества нюансов и деталей.

В первую очередь это касается устройства кровли. Не стоит экономить на качестве кровельных материалов. Однако следует избегать дополнительных затрат.

Монтаж рубероида

В последнее время на рынке строительных материалов появилось много новинок. Эта тенденция коснулась и двускатной крыши.

Ондулин и металлочерепица заменили привычный и проверенный временем шифер. Кровля из профлиста прослужит долго и надежно при условии правильной установки.

Чтобы выполнить кровельные работы своими руками, нужно хорошо знать технологию и последовательность действий.

Начнем с того, как отрезать металлочерепицу, и обеспечить подъем профнастила к месту крепления. Приобретая рубероид, необходимо руководствоваться правилами его монтажа.

Общие правила

Чтобы построить хороший дом для жизни, необязательно приобретать оригинальный проект.

Намного эффективнее подробно ознакомиться с обустройством домов, которые уже построены в районе.Привлекательно выглядят постройки с куполами и шпилями.

В то же время обычные двускатные крыши отличаются гармонией формы и стиля. Их главное преимущество — надежность и функциональность.

И еще одно преимущество, которое следует отметить — такую ​​крышу можно возвести своими руками с минимальными затратами.

Современное загородное строительство переживает очередной бум. Сегодня можно увидеть купола, шпили и многогранные конструкции, венчающие особняки, расположенные на дачном участке, но классические решения остаются актуальными.К ним относится двускатная крыша, которую не очень сложно построить своими руками. Эта статья как раз и посвящена вопросу создания такой конструкции.

Конструктивные особенности двускатной крыши

Использование конструкции двускатной крыши предполагает, что она будет поддерживаться двумя стенами, расположенными на одном уровне. Образовавшееся чердачное пространство располагается между двумя откосами и стенами треугольной формы. Это фронтоны или щипцы.

Конструкция и технология создания кровельного торта зависит от того, как будет использовано чердачное пространство.Если вы планируете создать здесь гостиную, то проводится утепление, и создаются дополнительные окна, необходимые для инсоляции и вентиляции помещения.

Жилое пространство под крышей называется чердаком и для его создания необходимы определенные навыки. Если это именно ваш случай, то рекомендуем прочитать статьи по созданию мансарды, которые можно найти на нашем сайте.

Решение об установке мансарды следует принимать еще на стадии проектирования, так как это позволит существенно сэкономить.

Виды двускатных крыш


Как правило, все конструкции различаются по углу наклона кровли. Это зависит от нескольких факторов, одним из которых является тип материала, из которого выполнена кровля. Один из самых распространенных сегодня вариантов — угол наклона откосов 35..40 градусов.

Такая крыша легко перенесет снегопад, ведь на ней не будет скапливаться снег, а разный мусор, принесенный ветром, здесь не будет собираться.Единственный недостаток — в получившейся мансарде будет неудобно обустраивать жилье.

Те, кто не понаслышке знает, как сделать двускатную крышу, стараются компенсировать отсутствие условной конструкции. Они используют его продвинутую разновидность, у которой сломанные пандусы. В этом случае верхняя часть крыши будет плоской, а нижняя — с крутым уклоном. Этот вид кровли выдерживает сильные снегопады, справляется с ветровой нагрузкой и подходит для обустройства гостиной.

Расчет площади кровли

Это один из важных элементов дизайна, так как от того, насколько правильно произведен расчет, зависит весь процесс работы.Любая ошибка будет стоить буквально дорого, ведь закупать материалы нужно будет уже во время строительства. Чтобы упростить себе работу, нужно соблюдать ряд правил:

  • Не учитывайте наличие вентиляционных отверстий, дымоходов или мансардных окон, так как это только вызовет дополнительную путаницу.
  • Определите точную длину пандусов, нижняя точка которых — карниз, а верхняя — конек.
  • Определите длину крыши по коньку (результаты, полученные в этих двух точках, умножаются и дают половину требуемой площади для простой формы крыши).

Обратите внимание, что парапеты, свесы и стены с брандмауэрами также необходимы.

Стоит сказать, что в случае использования рулонных кровельных материалов или мягкой черепицы длина откосов уменьшится на 70 см. Перед тем, как сделать двускатную крышу, вся площадь будущей конструкции делится на простые элементы, и для каждого из них проводятся расчеты, после чего суммируется результат. В большинстве случаев знание каких-либо сложных математических формул не требуется, так как наиболее популярные виды крыш собираются из прямоугольных или треугольных форм.

Виды стропильных систем

Стропила — это основной конструктивный элемент любой двускатной кровли. Они выдерживают и вес кровли, и вес того, что на ней скопилось, поэтому выбирают их с запасом. Есть всего два вида стропил — навесные и многослойные.

Подвесные стропила опираются на крайние опоры, поэтому работают как на сжатие, так и на изгиб. Поскольку такая конструкция создает значительную разрывную силу в горизонтальной плоскости, требуется деревянное или металлическое стягивающее устройство в основании стропил.


Выбор одного из видов стропил зависит от размеров кровли и конструкции дома. Если есть средняя несущая стена, то ее можно использовать как основание под кладку стропил. Также подходят промежуточные опоры колонн. Концы стропил должны опираться на стены конструкции, а их средняя часть — на стены или опоры, чтобы их элементы работали как балки — на изгиб. Преимущество такой кровли — небольшой вес.

При установке стропильной системы двускатной крыши целесообразно применение подвесных стропил там, где нет промежуточных опор. Вампиры могут работать только в том случае, если расстояние между опорами не превышает 6,5 метров. Ширину стропил можно увеличить за счет введения дополнительных опор. Если использовать одну дополнительную опору, то расстояние будет 12 метров, а для двух — уже 15 м.

Чтобы стропила плотно прилегала к балке, нужно прикрепить ее к месту крепления и отметить, где будет производиться пропил.Наличие пропила позволит брусу прочно лечь на брус. Такое место называется «упорным подшипником».

Если дом построен из бруса, то стропила опираются на верхние венцы, и их крепление осуществляется с помощью болта, скобы или гвоздя. Стропила соединяются металлическими пластинами и болтами. В остальных случаях рекомендуется использовать мауэрлат, о котором будет рассказано ниже.

Расчет стропильной системы напрямую зависит от размеров дома и типа кровли.Чем они больше и интереснее форма крыши, тем сложнее, поэтому лучше доверить эту задачу профессионалу, так как цена ошибки в этом случае может оказаться слишком высокой.


Мауэрлат — это фундамент, на который будут опираться стропила. Обычно на эту роль претендует брус сечением 15х15 см. Такой элемент хорошо справляется с распределением нагрузки и может служить фундаментом для кровли.Мауэрлат укладывается под стропильную ногу по всему скату кровли.

Наружная часть балки обычно находится заподлицо с плоскостью стен, а кирпичная кладка придает ей дополнительную прочность. Обязательным условием при установке мауэрлата является создание гидроизоляции. На эту роль отлично подойдет рубероид, который лучше положить в пару слоев.

Большой вес кровли — не лучший способ защитить ее от ветра, так как ее площадь велика. Чтобы избежать неприятных ситуаций, вызванных сильным ветром, лучше всего надежно закрепить мауэрлат.Это один из важных моментов, на который нужно обратить внимание всем, кто хочет знать, как правильно сделать двускатную крышу.

Избегайте ситуаций, когда стропила и крепления мауэрлата находятся поблизости. Это значительно ослабляет опорную балку, поэтому отверстия для шпилек и точки соприкосновения со стропилами лучше расположить подальше друг от друга.

Есть несколько способов решить эту проблему:

  • Бруски. Их укладывают в несколько рядов до завершения стены.Мауэрлат держится с помощью вбитых в них скоб.
  • Шпильки. Монтаж этих элементов осуществляется, когда кладка стен практически завершена. Диаметр шпилек — 12-15 мм, а глубина установки — не менее нескольких рядов. Расстояние между этими креплениями выбирается в пределах 150..200 см.
  • Проволока стальная сечением 3..4 мм. Он устанавливается в кладку за несколько рядов до завершения стены и должен иметь концы, позволяющие надежно связать мауэрлат.Количество таких выступов должно быть больше количества стропильных ног.
  • Пояс железобетонный. Это лучшее решение для пенобетона, газосиликатных блоков и других материалов со схожими свойствами. Крепление осуществляется шпильками с резьбой, установленными в опалубке еще до заливки. Марка бетона и плотность армирования выбираются в соответствии с проектом.

В случае, когда для установки балки используются шпильки, требуется просверлить в ней отверстия.

Сначала на шпильки надевается шайба, а затем затягиваются гайки. В том случае, когда вместо шпилек используется арматура, к ней просто приваривают гайки или пластины после того, как на их место занял мауэрлат.

Теплоизоляция и обрешетка

Специалисты, умеющие правильно сделать двускатную крышу, уделяют именно этому этапу работ особое внимание, так как при всей своей простоте он является одним из самых важных.

Задача изоляционного материала — поддерживать тепло в помещении и не допускать его утечки через стены. На эту роль обычно выбирают комбинированные утеплители, изготовленные на основе минеральной ваты. Утепление проводится одновременно с созданием гидроизоляционного слоя и укладкой пароизоляционного материала.

Слой гидроизоляции — это специальная мембрана, которая закрепляется поверх стропил таким образом, чтобы между этим слоем и листами рубероида оставалось определенное расстояние.Ширина зазора зависит от выбранной технологии и типа кровельного покрытия. Он может варьироваться в пределах 2..5 см.

Когда делается гидроизоляция, укладываются теплоизоляционные маты. Их фиксируют между стропилами крыши, после чего можно приступать к установке пароизоляционной мембраны. Он должен находиться внутри комнаты и держаться за скобки. Мембрана накладывается внахлест, а стыки проклеиваются специальной лентой. Поверх пароизоляции монтируется материал, который будет использован для внутренней отделки.

Стропильная система с кровлей своими руками практически завершена и остается только поставить обрешетку и смонтировать рубероид.

Обрешетка укладывается на балку, расположенную по стропилам — контробрешетку. Основная задача этого элемента в том, что он позволяет создать воздушный зазор между слоем гидроизоляционного материала, уложенного на стропила, и рубероидом. Этот зазор необходим для удаления влаги, попадающей в гидроизоляцию сверху или уходящей в виде паров снизу.При создании правильной вентиляции гидроизоляционный материал почти всегда будет сухим.

Конструкция обрешетки в общем случае бывает двух видов. Первый из них решетчатый. Такой вариант предпочтительнее для металла или шифера, однако шаг подбирается с учетом применяемой технологии. Второй вид обрешетки — сплошной. Если решетчатую конструкцию получить из бруса или доски 50х50, то сплошную можно сделать из фанеры 12 мм, листов OSB или даже плит. Если какой-либо из пунктов до сих пор остается непонятным, то разобраться, как сделать двускатную крышу, будет очень кстати видео, размещенное на нашем сайте.

Монтаж рубероида

Завершающим этапом создания любой кровли является установка рубероида. Стоит сказать, что в каждом конкретном случае есть определенные нюансы, незнание которых может привести к дополнительным расходам. Поэтому в данной статье будет представлена ​​только общая информация, а более подробную информацию можно найти в статьях, посвященных конкретной технологии устройства кровли.

Одним из таких общих моментов является устройство карниза, придающего зданию законченный вид.Если создается двускатная крыша по СНиП, обрешетку лучше выпустить на 30-40 см наружу. Это защитит стены дома от дождя, падающего на них со скатов крыши.

10.05.2016 0 комментариев

Многие владельцы дачных участков в целях экономии предпочитают строить дома самостоятельно. При наличии определенных навыков это позволяет прилично снизить расходы на наемных рабочих. Завершающий этап самостоятельного строительства постройки — возведение кровли своими руками.Эта конструкция является неотъемлемой и одной из важнейших частей здания, защищающей его от атмосферных воздействий. Следует учесть, что кровля своими руками не делается, в любом случае потребуется 2-3 помощника.

В контакте с

Одноклассники

Определения элементов крыши

Для начала вам необходимо ознакомиться с некоторыми терминами и определениями:

  • Крыша — конструкция здания, покрывающая верхний этаж.Он обеспечивает теплоизоляцию и выполняет гидроизоляционные функции.
  • Кровля — кровельное покрытие, обеспечивающее защиту от атмосферных осадков.
  • Мауэрлат — элемент кровельной системы, передающий нагрузку от конструкций крыши на несущие стены. Обычно это брус или бревно, уложенные на стены по периметру здания, но в случае монтажа металлический каркас может быть выполнен из металла — швеллера или двутавра.
  • Стропило — наклонный несущий элемент кровли, чаще всего в виде балки.Набор стропил образует стропильную систему, несущую кровлю и передающую нагрузку на мауэрлат.

Кровельный процесс

Приведенная ниже пошаговая инструкция возведение кровли своими руками позволит избежать ошибок и правильно построить крышу. Технология производства работ включает несколько этапов.

Составление конструкции крыши

Перед началом работ необходимо составить подробный чертеж будущей конструкции скатной кровли, это определит необходимое количество стройматериалов и подготовит нужный инструмент.Крыши могут быть односкатными, имеющими уклон только в одну сторону, двускатными и более сложными конструкциями (четырехскатными, шатровидными и шпилевидными). Лучше всего взять за основу типовые чертежи кровельных конструкций, разработанные профессионалами и имеющиеся в открытом доступе.

Установка мауэрлата

Обычно мауэрлат изготавливают из бруса сечением 150 × 100 (150) мм. Его укладывают по внутреннему краю стены на гидроизоляционный материал, которым может служить двойной слой рубероида или полиэтилена.Мауэрлат защищают от внешних атмосферных воздействий, если каменный дом стоит у кирпичной кладки, если деревянный — таким же слоем гидроизоляции или облицовочных материалов. Бруски мауэрлата по периметру скрепляют в единую конструкцию, выпиливая участки длиной 100-150 мм на половину толщины бруса. и соединяя их болтами или гвоздями. Мауэрлат крепится к деревянным стенам с помощью металлических скоб, к кирпичным стенам, пеноблокам и газосиликатным блокам — шпильками с резьбой диаметром примерно 12-16 мм., Монолитный в железобетонном поясе, расположенном наверху стены. Шпильки размещаются по периметру на расстоянии 1500-2000 мм., Под них просверливаются отверстия в несущей балке.

Это следующий этап строительства кровли своими руками. Планировка стропил определяется исходя из выбранных конструктивных особенностей кровли. Расстояние между элементами конструкции и размер сечения материала зависит от длины ската кровли. Так, при длине стропил до 4 метров шаг стропил варьируется от 1000 мм.(при сечении балки 80 × 160 мм.) до 1800 мм. (с сечением балки 90 × 180 мм.), с длиной ската кровли до 6 метров при шаге стропил 1000 (1400) мм. потребуется балка сечением 80 × 200 (100 × 200) мм. Однако эти значения не являются обязательными, если в последующем рассматривается вариант укладки рулонной или пластинчатой ​​теплоизоляции, то целесообразнее всего будет подгонять шаг стропил под размер утеплителя. Также тип и соответственно вес выбранной кровли влияет на шаг и размер сечения стропил.Например, тяжелая керамическая черепица или шифер требует большей несущей способности конструкций крыши, чем крыша из ондулина или оцинкованной стали.

Важным моментом является выбор угла наклона кровли. Чем больше угол к горизонтали, тем меньше снега будет задерживаться на крыше, что дает возможность уменьшить сечение балки для изготовления стропил. Оптимальный угол наклона составляет 45 градусов , он обеспечивает устойчивость конструкции к сильным порывам ветра и в то же время не дает скапливаться на крыше значительным снежным массам.

Стропила крепятся к мауэрлату несколькими способами, это может быть врезка с последующим креплением гвоздями или с помощью металлических скоб. В случае использования кронштейнов трудоемкая вставка в стропильную ногу не требуется, конструкции соединяются с помощью саморезов или болтов. Толщина металла кронштейна около 2 мм. и антикоррозийное покрытие обеспечивают надежность и долговечность крепления. В последнее время в строящихся деревянных домах большой популярностью пользуется крепежный элемент «горка», обеспечивающий небольшую степень свободы крепления для компенсации возможных деформаций при осадке здания.Параллельно с креплением стропил к мауэрлату проводится монтаж потолочных лаг — поперечных балок, служащих основанием для устройства мансардного перекрытия. Обычное сечение бревна составляет 100 × 150 или 200 × 100 мм, в зависимости от пролета постройки. Соединяя бревна перекрытия стропилами, можно придать стропильной системе дополнительную прочность.

Верхняя часть стропил при установке кровли своими руками тоже может быть соединена несколькими способами:

  • внахлест (в этом случае вырезается полусечение стропил и просверливается отверстие под болт с использованием широких шайб)
  • путем обрезки концов стропил под углом (верхние концы бруса обрезаются для получения вертикального стыка, используются крепежные пластины или деревянные пластины для обеспечения прочности сборки)

Для обеспечения дополнительной жесткости на расстоянии от верха стропил примерно от общей высоты конструкции крепят горизонтальные затяжки сечением 100 × 50 мм.

Делается вдоль крыши прямо на стропилах с помощью гвоздей или строительного степлера. Работа начинается с низа стропил так, чтобы верхнее полотно перекрывало низ на 5-10 см. . Пленка должна провисать, но не более чем на 2 см. На завершающем этапе этих работ по стропилам по пленке прибивают контррельсы сечением 25 × 50 мм.

Обрешетка предназначена для крепления элементов кровли к конструкции кровли. Обычно для его выполнения используются доски сечением 100 × 25 мм.и достаточно длинной, чтобы покрыть две ступеньки стропил. Крепление к стропилам осуществляется гвоздями длиной не менее 100 мм. Стык досок обрешетки должен находиться на опорах, а расстояние между их концами не должно превышать 5 мм. . Доски, образующие конек (верх стропильной системы), должны располагаться как можно ближе друг к другу. Тип обрешетки выбирается исходя из типа устанавливаемого пола. Для мягкой, черепичной и рулонной кровли требуется сплошной настил.Иногда требуется двухслойный настил, в этом случае первый слой досок параллелен коньку, второй — перпендикулярно скату крыши. Для шиферных и металлических крыш вполне подойдет обрешетка с шагом досок, соизмеримым с габаритами используемого материала.

В зависимости от выбранного кровельного материала применяется и соответствующий способ монтажа. Кровли из шифера, ондулина и гибкой битумной черепицы начинаются от низа кровли, обеспечивая достаточное перекрытие вышележащего ряда с нижележащим.Шифер и ондулин крепятся к обрешетке кровельными гвоздями, битумная черепица — оцинкованными гвоздями с широкой шляпкой. Металлочерепица укладывается следующим способом: первый лист выравнивается по торцу крыши и карнизу, второй — над первым, третий — сбоку, четвертый — над вторым. Скрепите листы металла оцинкованными шурупами. Керамическая плитка крепится снизу вверх рядами справа налево. Предварительно весь материал выкладывается на обрешетку ровно, стопками по 5-6 плиток.Крепление к обрешетке осуществляется саморезами оцинкованными.

Теплоизоляция

Делается с внутренней стороны кровли в пространство между стропилами. Утеплитель разрезается на необходимый размер так, чтобы ширина листа составляла 20-30 мм. большее расстояние между перилами. Это обеспечит фиксацию материала «врасплох», для распрямления материала после проталкивания между стропилами необходимо щелкнуть по середине листа. Поверх слоя утеплителя крепится пароизоляционная пленка с помощью строительного степлера. Крепление пленки необходимо производить внахлест 5-7 см. .

В контакте с

Проекты двухэтажных домов из газоблоков. Проекты двухэтажных домов из газосиликатных блоков и услуги строительства под ключ. Этап

Жилой дом в 2 этажа — Классическая загородная постройка. Дополнительный этаж конструкции экономит свободную землю на участке, что немаловажно при условии дороговизны каждого переплетения. Нет необходимости тратить больше денег, если бюджет на строительство ограничен.Это решение избавляет клиента от ссуд и ипотечных договоров!
Другой вариант — мансардный дом. Для дачи такой проект просто идеален, но если коттедж строится для постоянного, всесезонного проживания, и он рассчитан на семью из 4-6 человек, важно получить не повышенную оригинальность и практичность, а максимально комфортные условия. С увеличением количества жителей потребность в площади значительно возрастает.
Для большой семьи подбирается большой дом — 150-200 квадратных метров и более, а также в 2, а иногда и в 3 этажа!

Выбор технологии и материалов

Наша команда мастеров предлагает дом из газобетона.В современном строительстве это один из самых популярных материалов. Спрос на него возрастает не просто так — газобетон имеет положительные качества Подкладка бетона, кирпича и многих других стройматериалов!
Блоки из пенобетона Производятся из кварцевого песка, цемента, извести и воды с добавлением алюминиевой пудры для вспенивания массы.
Рецепт варьируется в зависимости от требований для получения определенной плотности, прочности, морозостойкости, влагостойкости. В связи с этим используются две основные технологии производства топливобетонных блоков — автоклавная и неавтоклавная!

Преимущества и характеристики газобетона

  • Легкие блоки весовые.Объемный вес материала в пределах 300-1200 кг / м3. Объемный вес кирпича от 1200 до 2000 кг / м3. Соответственно можно сделать сравнение по простоте погрузки и доставки, хранения и пересылки материала на территории объекта. Но что еще важнее, рассчитать нагрузку на ленточный или монолитный фундамент, которая при использовании газобетона будет в 2-3 раза ниже;
  • Блоки технологические в обработке и подготовке к работе, прямое строительство.Их можно вырезать, вытирать, гладить, формировать под отдельные архитектурные элементы с помощью специального инструмента, позволяющего работать вручную;
  • Газобетон имеет завидные показатели теплоизоляции. Коэффициент теплопроводности материала составляет 0,12 Вт / м ° C в сухом состоянии. Но при намокании показатели меняются в отрицательную сторону, как и в случае с другими материалами. Поэтому необходима качественная внешняя защита из газобетона!

Также стоит кратко привести другие положительные характеристики газовых агрегатов:

  • Огнеупорный блок — класс А1;
  • Фрост заводской блок — F35;
  • Осевое давление — до B2.5;
  • Материал экологически чистый, звукоизоляционный, не подвержен гниению!

Подножие бетонных блоков активно используется для малоэтажного частного домостроения в средней полосе. По мнению многих опытных строителей, это один из наиболее подходящих материалов для суровой зимней погоды.
Стены толщиной 400 мм с минимальным утеплением из базальтовых плит позволяют значительно снизить теплопотери, в 2-3 раза улучшив показатели энергоэффективности жилья.Вот так можно построить теплый дом!

Строительство двухэтажного газобетонного дома

На начальном этапе выбирается проект жилого дома. Он дорабатывается, есть дополнительные согласования. После предварительного расчета и составления сметной документации договор заключается!

Подготовка территории и закупка материалов

  • На частной площадке заказчика производится строительная разметка;
  • Территория вдохновлена ​​избыточной растительностью, проложены временные дороги, сделан грунт;
  • Место хранения организовано, стройматериалы рождаются и хранятся с обеспечением надлежащих условий сохранности!

Фундаментные работы

  • Укладка дренажных слоев, утеплителя, демпферных подушек, песчаных подушек для правильной передачи нагрузки с фундаментом на грунт;
  • Установлена ​​опалубка и смонтирован каркас арматуры.При проектировании опалубки используются соответствующие формовочные материалы без промежутков и трещин. Таким образом, достигаются наиболее эффективные условия для производства качественной основы. Исключаются потери цементного молока, обеспечивается прочность конструкции, а также высокое качество поверхностей бетонного монолита;
  • В готовую опалубку заливается бетонная смесь соответствующих нагрузок и других условий класса. Бетон вибрирует для выхода из его воздушной конструкции, максимального уплотнения;
  • Уход за монолитным основанием после заливки фундамента — укрытие, увлажнение или утепление, в зависимости от условий!

Кладка стен

  • Изготовление серии выравнивающих кладок на фундамент, устройство гидроизоляции между основным материалом и цоколем.Ограничение капиллярной влаги обеспечивает необходимые условия для длительной службы материала;
  • Мыть пенобетон, который последовательно армируется. Каждый армированный ряд снабжен стальной арматурой для перевязочного материала, повышающей прочностные характеристики стеновых конструкций, правильность распределения нагрузок и восприятия различных внешних факторов. Ударная арматура формируется вручную специальной механической фрезой, функционал которой позволяет установить желаемый размер проточки.За счет этого не увеличивается шов кладки, что ограничивается технологией;
  • Для заполнения стыков с душной арматурой, которая загибается в углах конструкции и подводится к стыкам, применяется монтажный клей. Его тщательно вдавливают в формы, заполненные арматурой;
  • Армирование газобетона производится через каждые три ряда. Выдерживание блоков блоков на специальном клее, шов с минимальной толщиной, около 3 мм!

Перегородки и перемычки

  • При формировании оконных и дверных проемов используются бетонные перемычки;
  • Проемы усилены для возможности установки конструкций;
  • Внутри газобетонного дома по фундаментной сетке, если был ленточный фундамент, либо по разметке монолитной плиты возводятся перегородки.Для этого используется кирпич или блоки!

Перекрытие между этажами двухэтажного блочного коттеджа

  • При достройке первого этажа дома из блоков по периметру строения выполняется армопояс — монолитная железобетонная лента. Для этого мастера компании устанавливают опалубку, укрепляют ее и выполняют заливку бетонной смеси;
  • Далее заливаются монолитные перекрытия или устанавливаются готовые железобетонные конструкции;
  • Продолжается строительство второго этажа!

Коттедж Кровяной блок

  • После наблюдения за стеновыми и перегородочными конструкциями, после заливки дополнительных арматур и укладки мауэрлата с креплением на шпильках мастера устанавливают стропила и усилители, аварийные соединения, собирают обрешетку для кровли;
  • Для этого подбирается брус, доска, брус, осп, фанера.Выбор материалов зависит от типа кровли, конструкции кровли, кровельных материалов. Применяется металлочерепица, ондулин, шифер, профнастил, мягкая многослойная кровля, складная или сланцевая кровля. Специалисты близко подходят для расчета нагрузки от конструкции кровли с учетом допустимых снеговых нагрузок в регионе;
  • На крышу устанавливаются коньки, снегоступы, элементы системы отопления и водоотвода, другие аксессуары!

Наружная отделка нового дома из блоков

В соответствии с проектной документацией внешние поверхности утеплены и проведена дополнительная отделка — защитно-декоративная!

  • Для утепления блочных конструкций выбираем базальтовый утеплитель, который наилучшим образом зарекомендовал себя в этой сфере.На стены укладывается материал плотностью, в среднем 80 кг / м3. Для этого на поверхность утеплителя наносится клеевой состав, который тщательно вдавливается в конструкцию;
  • Плиты устанавливаются на разметку поверхности с последующим монтажом зонтиком для получения прочного слоя утеплителя без мостиков холода;
  • Произведена установка изоляционных материалов, а также защитной облицовки жилого дома. Участвовать в работах может облицовочный кирпич (требуется предварительный расчет и подготовка фундамента), сайдинг, деревянные элементы, композитные материалы.Часто заказчиком для экономии средств на отделочных работах фасада используется возможность экономичной штукатурки стеновых плоскостей и их последующей покраски;
  • Дополнительно сцена залита прокладкой из герметика между своей плоскостью и цоколем!

Внутренняя отделка

  • В завершающей части комплексного строительства производится внутренняя черновая отделка. Поверхность газоблоков благодаря своей структуре позволяет работать с любыми материалами.Блоки отлично удерживают застежки, а также обеспечивают прочную адгезию с сухими смесями, стандартными CPS;
  • Чаще всего укладывают и выравнивают поверхность стеновых плоскостей и перегородок из блока;
  • Одновременно с этим производят заливку — стандартные и сухие стяжки, утепление, выравнивание, черный настил из доски, OSB или листа фанеры;
  • Мастера выполняют вяжущие потолки, формирование дверной арки, доработку внутренней архитектуры, разбивку;
  • На завершающей стадии строительства и разбивки произведен монтаж оконных систем, входных и межкомнатных дверей!

Предлагаем Вам выбрать один из предложенных проектов домов из блоков, предварительно пообщаться с представителями компании, получить готовые проектные документы, расчет стоимости.В ближайшее время будем готовы приступить к работе, и сдадим новый дом Строго в оговоренные сроки!

В этом разделе собраны проекты домов из пенобетона на любой вкус: загородные проекты домов из пенобетона, проекты больших домов из гаража, хоз.домов, включающие в себя проекты уютных балконов, террас, зон отдыха.

Дома из газобетона (фото, схемы, чертежи, эскизы проектов и видео которых можно посмотреть в этом разделе) набирают все большую популярность в 2018 году.

Важнейшим качеством газобетона является его низкая теплопроводность. Только представьте, материал в три раза теплее кирпича, в два раза — керамических блоков, в восемь раз — простого бетона! Газоблоки также легче керамических собратьев, поэтому сроки реализации под ключ несколько меньше. Именно их качество позволяет при особых условиях облегчения фундамента снизить смету затрат застройщика. Состав материала исключительно из натуральных компонентов позволяет говорить о высокой экологической чистоте строящихся частных коттеджей из газобетона.Мы рады подробнее рассказать вам о том, что такое газобетон, какие у них есть индивидуальные особенности и что следует знать перед применением этого кладочного материала.

Хозяйственные планы: использованное сырье

Для производства газобетона используются природные компоненты: цемент в небольшом количестве, кремнеземная составляющая (кварцевый песок), вода и известь.

В результате смешивания этих компонентов образуется однородное тесто. Сшивание смеси происходит за счет реакции извести с алюминиевой пастой.Во время реакции появляется множество пор, которые равномерно распределяются по объему камня. Для многих важна сохранность алюминия на всю жизнь. Лучше всего это подтверждает тот факт, что из алюминия производят посуду, упаковку для пищевых продуктов и т. Д.

Хозяйственные планы проекта: Технология производства блоков

Обработка в автоклаве является основным процессом при производстве газоблока. В результате автоклавирования образовавшиеся газовые блоки подвергаются длительной (12 часов) обработке сухим насыщенным паромом.Эта пара имеет температуру 190ºС и подается под давлением 12 кг / см2, что увеличивает прочностные показатели материала. Уменьшается степень усадки, снижается вероятность взобраться на бетон.

После обработки в автоклаве газобетон приобретает однородность по составу и свойствам во всем своем объеме. Именно поэтому жилые дома, построенные из этого материала, отличаются высокой степенью надежности. Проекты планировки домов из газобетона могут выполняться в самых разных вариантах.

Готовые проекты домов из газоблока: преимущество в точности геометрии

Еще одним преимуществом газовых балок является их точная геометрия. Именно это качество позволяет заменить традиционные растворы на тонкослойные клеи толщиной не более 1-3 мм, что также снижает стоимость строительства. К тому же благодаря такой кладке тепло из дома уходит меньше, потому что значительно сокращается площадь выступающих мостиков холода швов кладки.Ваш частный дом из газобетона будет намного теплее при использовании этой новой технологии кладки.

Надеемся, что многие проекты в нашем каталоге позволят Вам выбрать и купить проект дома из пенобетона, который, несомненно, станет воплощением Вашей мечты! Планировка дома из газобетона может быть разработана в соответствии с пожеланиями клиента. Оригинальный дизайн Дома из газобетона также выполняется специалистами по доступной цене.

Легкие газоблочные конструкции позволяют в минимальные сроки возвести недорогие двухэтажные дома, очень популярные в дачном строительстве.Каталог Domamo предлагает выбрать готовые проекты Современные двухэтажные дома из газобетона с возможностью индивидуального проектирования и подряда «под ключ».

Характеристики двухэтажных домов из газоблоков

Газобетон — уникальный материал, обладающий прочностью и износостойкостью кирпича, высочайшей теплоэффективностью и относительно небольшим весом. Благодаря такому набору объектов постройки имеют практически универсальное применение — становятся надежным жильем для круглогодичного проживания, загородными домами или торговой зоной.

Коттеджи из газоблоков построены в 2 этажа, комбайн:

  • Возможность размещения в небольших секциях с большой внутренней площадью. Проект такого дома может включать множество функциональных помещений с удобным зонированием пространства.
  • Достаточно не слишком мощный фундамент, например выбор упрощенной схемы ремня.
  • Пристройка по мере необходимости к городским элементам, как собственная баня и гараж.
  • Широкие архитектурные и отделочные возможности
  • Скорость строительства и невысокая стоимость отделочных работ.

Проекты дачных домов из газобетона могут быть выполнены на 2-х полноценных этажах или с мансардой, которая будет немного меньше площади, но даст еще большую энергоэффективность всего дома. Расширение площади также можно осуществить за счет подвала и внешних террас.

На сайте вы найдете варианты домов агентств различной площади, внутренней планировки и отделки. Поиск можно вести как по расширенному фильтру, так и по фотографиям образцовых работ.

В этом разделе нашего каталога вы можете увидеть различные проекты двухэтажных домов из газобетона, которые наши строители готовы построить для вас в короткие сроки и с пятилетней гарантией.

Газобетонные блоки дают возможность строить в кратчайшие сроки. дешевые дома в два этажа. Именно поэтому такой материал популярен в деревенском строительстве. В каталоге вы увидите готовые проекты двухэтажных домов, кроме того, у нас есть возможность разработать индивидуальные проекты, а также заключение договора «под ключ».

Особенности и достоинства загородных домов из газобетона

  1. Дом из этого материала подходит как для круглогодичного проживания, так и для проживания летом. Стены из газобетона поддерживают комфортный микроклимат, а также обеспечивают полную звукоизоляцию.
  2. При изготовлении блоков используются натуральные экологически чистые материалы, поэтому такие дома безопасны для здоровья.
  3. Технологическая специфика строительства двухэтажного дома на основе современных решений дает возможность проводить строительные работы быстро и по доступной стоимости, а простота обработки газобетона позволяет реализовать любые дизайнерские и архитектурные задумки.

Газобетон представляет собой современный материал, который отличается высокими прочностными характеристиками и износостойкостью, способностью сохранять тепло и относительно небольшим весом. Именно поэтому постройки из газобетона можно назвать универсальными (в них можно жить круглый год или использовать как дачные домики, из построек также делают хозяйственные постройки).

Коттеджи из этого материала сочетают в себе ряд преимуществ:

  • Возможность разместить дома на небольших земельных участках, при этом внутреннее пространство построек может иметь внушительные размеры.В наших проектах предлагается функциональное зонирование помещения.
  • Возможность дополнить дом пристройками (например, баня или гаражное помещение).
  • Широкие возможности в области архитектуры и отделочных работ.

На нашем сайте вы найдете проекты двухэтажных домов разной площади, с разными вариантами внутренней планировки I. Широкий выбор отделочных материалов. Поиск необходимого проекта может осуществляться как по фотографиям образцов домов, так и с помощью удобного фильтра.

Почему стоит заказать проектирование и строительство дома в Великобритании «Метод домостроения»?

  1. широкий ассортимент домов для двухэтажных домов из газобетона и доступной стоимости;
  2. при заказе строительных работ Вы можете получить любой проект, который пожелаете, совершенно бесплатно;
  3. мы регулярно проводим акции и предлагаем скидки, к тому же есть удобные способы оплаты.

Строительство дома из газобетона — не то чтобы легкое мероприятие, но по сравнению с кирпичом или таким же логоном усилий придется приложить гораздо меньше.Построим простой коттедж на с.

При желании вы можете изменить характеристики постройки на свое усмотрение — вам нужно только освоить порядок раскладки стен, все остальные мероприятия выполняются стандартно для домов из любых материалов.


Характеристики газобетонных блоков (показатели) Газобетон автоклавный (газосиликатный)
Плотность, кг / м3500
Класс По прочности на сжатие При 2.5-3.
Морозостойкость, циклы F50
Отношение к влаге Требуется защита
Отношение к огню Не горит
Эксплуатационная теплопроводность, Вт / м * с 0,14
Толщина наружной стены (Московская область), м 0,5
Возможность монолита Не

Набор строительный

  1. Ленточная пила.
  2. Дрель.
  3. Пила ручная.
  4. Инсульт ручной.
  5. Электрооборудование.
  6. Ковш скребковый.
  7. Картриджи для клея.
  8. Протравленная Кульма.
  9. Резиновый молоток.
  10. Шлифовальная терка (доска).

Делаем фундамент

Разместите сайт


Убираем с сайта все, что мешает, чистим и приступаем к разметке. Для этого используем арматуру и веревку.

Определите ось будущей конструкции.Возьмите отвес и наметьте первый угол фундамента. Перпендикулярно по отношению к нему натяните веревку ко второму и третьему углам конструкции.

С помощью кулера отмечаем 4-й угол. Отмеряем диагональ. Если длина одинаковая — все нормально, углы совпадают, можно ввести стержни и натянуть веревку.

Аналогично проводим внутреннюю разметку основы, отступив от внешней порядка 400 мм (оптимальное значение ширины для ленты подвала).

Траншеи Роя по периметру дома и под будущими внутренними стенами.

Готовим траншеи


Находим самую низкую точку на участке. Отсюда посчитайте глубину ямы. Домик можно построить на 40-сантиметровой ленте. В противном случае ориентируйтесь на конструктивные особенности и участок в целом (глубина промерзания, уровень грунтовых вод).

КОМНАТНЫЙ ПЕРЕНОС

Важно! Стенки ямы должны быть вертикальными, а дно — гладким.Проверяем отвесом и уровнем.

Ставим на дно ямы из песка и тщательно его утрамбовываем. Такая подушка будет способствовать равномерному распределению нагрузки на базу в межсезонье. Рекомендуемая толщина — от 15 см.

На песок намазываем тряпку и кладем каучукоид.

Установить опалубку


Собираем из досок, фанеры и других подобных материалов. Элементы крепятся гвоздями или шурупами.

Важно! По высоте опалубку делаем так, чтобы она возвышалась над уровнем земли минимум на 300 мм.

По внутреннему периметру опалубки протягиваем линию на уровне верхней грани будущей насыпи.

На этом же этапе продумываем устройство отверстий для ввода водопровода и канализации. Для этого в нужных местах уложите пустые трубы и засыпьте их песком.

Фурнитура для стойки


Берем прут диаметром 12-14 м. Связываем их в сетку при помощи гибкой стальной проволоки. Ячейки сетки могут иметь разный размер.Чем сложнее дом, тем меньше должна быть сторона квадрата. Чаще всего достаточно электросети с ячейками 20х20 см.

Делаем сетку в размер траншеи.

Важно! Между уложенными стенами и траншеями оставляем выемки по 5 сантиметров, чтобы в дальнейшем все клапаны гарантированно были залиты бетоном.

Заливка бетона


Умножаем ширину фундамента на его длину и высоту и определяем желаемый объем бетона.Готовим или заказываем смесь. Для приготовления используем стандартный рецепт:

  • цемент — 1 часть;
  • щебень — 5 частей;
  • песок — 3 части;
  • вода — до нужной консистенции.

Заполнять равномерными слоями примерно 200 мм, не торопясь. Утрамбовываем каждый слой шпатлевки деревянным трамваем. Залить бетон до уровня натянутой ранее веревки в пространстве опалубки.


Выровняйте поверхность заливки с помощью кельмы и набрал бетон путем армирования в нескольких местах.Снаружи осторожно заберитесь деревянным молотком по опалубке.

Даем фундамент на месяц на набор прочности. За это время обшиваем конструкцию полиэтиленом для защиты от атмосферных осадков, а в жаркую погоду сбрасываем воду, чтобы исключить растрескивание.


Цены на популярные модели бетоносмесителей

Бетономешалки

Строим стены


Для конструкции в этом примере мы используем конструкцию типа «Катушка-паз». Их просто удобнее носить руками.Можно строить из любых других газовых пакетов — порядок работы не меняется.

Верхнюю часть высохшего фундамента предварительно очищаем от имеющихся загрязнений и пыли, после чего покрываем слоем каучукоида.




Для кладки первого ряда используем цементно-песчаный раствор. Он будет сохнуть дольше специального клея, и у нас будет возможность регулировать ровность выкладки ряда. Минимальная толщина слоя 10 мм. Максимальных ограничений нет.Это позволит без особых усилий выровнять перепады высоты.

Находим самый высокий угол — будем строить из него. Берем леску и планируем стену дома. Ставим первый газоблок. Затем наденьте блок на каждый оставшийся угол и натяните веревку между элементами конструкции.


Обязательно проверьте механизм укладки каждого блока. Первый ряд блоков раскладываем по периметру дома и в местах строительства внутренних стен.

Важно! Помните о дверных проемах для дверей. Они их естественно пропускают.


Берем шлифовку и тщательно шлифуем поверхность стартового ряда. Далее сделаем так с каждым лежащим рядом. Благодаря такой обработке мы сможем наносить клей максимальным слоем.


Ставим второй, а после него третий ряд. Для кладки прокладок используем специальный клей. Работаем, как в первом ряду, начиная с углов. Ряды перевязки, смещения половины блока — кирпичной кладки.Минимально допустимая величина такого смещения при укладке газобетона — 80 мм.

Для нанесения клея используйте ведра с тряпкой. Блоки ставим максимально друг к другу, насколько позволяют пальцы, и отодвигаемся назад. Проверить ровный уровень кладки. При необходимости выровняйте блоки резиновым молотком. Работаем быстро и слаженно, т.к. клей очень быстро сохнет и сдвинуть газовую камеру практически невозможно.

Полезный совет! Если при закладке проема не удалось попасть в длину всего газоблока, лишнее пилили специальной пилой или простыми ножовками по дереву.

Цены на разные типы строительных блоков

Строительные блоки

Армопояс межэтажный. Фото







Оформляем окна и подоконники

В приведенном примере высота подоконника составляет 4 ряда кладки. Оконные проемы армируют после выкладки 3-го ряда. В этом нам поможет инсульт.

В месте расположения оконного проема Strokem 2 параллельные линии.По длине они должны выходить за окна окна на 300 мм с каждой стороны.

В укороченные коробы положить стержни арматуры и закрепить их цементно-песчаным раствором. Готовый! Стена для установки окна усилена.

Важно! Операции по установке окон лучше не закладывать. Конечно, в будущем их можно отрезать, но на это потрачены лишнее время и силы.


Кладка стен. На фото одновременно с кладкой стен произведена декоративная облицовка кирпичом

Изготовление перемычек

Постепенно подошли к прыгунам.Эти конструкции нужны для усиления стенок стены над дверными и оконными проемами. Без перемычек конструкция может просто рухнуть.


Затем «запуганная опалубка» из трех рядов блоков:
1. За пределами блока толщиной 150;
2. В центре разлился пополам блок толщиной 150;
3. Изнутри блок толщиной 100 мм.

Вырезаем из него «квадраты», к ним подводят стержни арматуры

Можно либо использовать готовые П-образные блоки (приклеить на нужную длину, установить, положить арматуру и залить цементным раствором) либо сделать опалубку. самостоятельно.

Для изготовления опалубки удобно использовать газоблоки шириной 10 сантиметров. Блоки с клеем. Если нет возможности купить 10-сантиметровые блоки, просто разрежьте обычную газовую камеру на 3 одинаковых штуки.


Приклеиваем блоки на нужную длину, делаем штрихи 3 продольных канавки, кладем в них стержни арматуры, заливаем цементным раствором и даем ему сутки просохнуть.

Перемычки устанавливаются стороной с арматурой вниз. Пространства заполняем газоблоками, при необходимости предварительно нарезаем нужных размеров.

Делаем armoois


Армопояс сплошной, по всему периметру стены Армопояс сплошной, по всему периметру стены

После расстановки ряда с оконными перемычками переходим к Четверке Армопояса, он же сейсмопояс. Конструкция выполнена из железобетона и обеспечивает целостность конструкции из газобетона.

Берем 10-сантиметровые блоки и формируем из них опалубку по периметру стен. Залить котлован арматурой и залить цементным раствором.





В Аропоясе приветствуются металлические шпильки для крепления. Мы можем изготовить их из фурнитуры. Еще более удобный вариант — шпильки с резьбой. На них легче монтировать мауэрлат.

На этом коробка готова.



Маурилалат уже смонтирован. Пора устанавливать стропила. На этом этапе все индивидуально — ориентируясь на особенности выбранной конструкции кровли.

Доступно несколько вариантов:


Независимо от выбранной конструкции кровли, она должна быть оборудована изоляционными слоями: гидро-, тепло- и и.В некоторых случаях (например, при размещении жилого чердака) монтируется слой шумоизолирующего материала.



Поверх стропила закреплен гидроизоляционный материал. Удобнее это делать деревянными пластинами. Рельсы при этом будут играть роль встречного иска, к которому будут крепиться грабли обрешетки для рубероида.

Под гидроизоляцию в пространство между оболочками уложен утеплитель. Чаще всего используется минеральная вата.При желании можно выбрать другой материал (пенополистирол, пенопласт и т. Д.).


Теплоизоляция закрывается слоем испарительной пленки. Он скреплен деревянными пластинами.

В комплекте кладем чистовую кровлю. В этот момент ориентируйтесь на доступный бюджет и личные предпочтения. Самые популярные материалы:

  • шифер;
  • битумная черепица;
  • профнастил;
  • Металлочерепица
  • ;
  • Плитка керамическая.

Рубероид любой Укладываем снизу.В результате листы будут закреплены таким образом, чтобы влага осадка могла стекать, не проникая под кровельный пол.






Цены на различные породы древесины

На этом ящик газоблоков с крыши готов. Далее предполагается установка инженерных коммуникаций и отделки, но это тема для отдельного руководства.



Молодец!

Видео — дом из газобетона

Как сделать Армопояс под крышей.Прейскурант на строительные работы

Если дом построен из блочных материалов, он часто подвергается естественным воздействиям. В частности, происходит отложение строения, вздутие грунта вокруг него и т. Д. Ну а сильный ветер и продолжительный ливень — негативно сказываются на целостности конструкции. Для защиты от таких ударов Армопояс создают над стенами своими руками из бетона. В нашей статье я хотел бы рассказать о технологии изготовления арматурного ремня, а также о его назначении.

Назначение и постройка armoo

Армирующий пояс (сейсмопояс) — повышает надежность дома и предотвращает появление трещин. Они, в свою очередь, образуются при попадании на почву или попадании на нее атмосферных осадков. Такой элемент помогает равномерно распределять нагрузки от тяжелых конструкций над ним.


Например, бетонные полы укладываются прямо над армирующей лентой. Многие ошибаются, считая, что полы из дерева не нужны.Это не так — этот элемент нужен для закрытия стен любого дома. В данном случае тип перекрытия — роли не играет. Ведь, как известно, дома строятся на долгие века, а не на короткий срок.


Устройство Армопояш: этапы работы и их особенности

Армированный пояс монолитной конструкции из железобетона, повторяющий контур стены здания.

Армирующий пояс применяется для зданий из газобетона, пенобетона и других подобных материалов.Он предотвращает деформацию стен конструкции. Эта конструкция изготавливается из бетона и арматуры или армированной сетки. Эта статья расскажет о том, как сделать Армопояс под мауэрлат своими руками.

Армопуа под мауэрлат выполняет следующие функции:

  • Обеспечивает жесткость всей конструкции;
  • Равномерно распределяет создаваемую нагрузку на поверхность несущих стен дома;
  • Выравнивает конструкцию стены по горизонтали и компенсирует ошибки, допущенные при возведении стен;
  • Армопояс обладает повышенной прочностью.Благодаря этому его можно прикрепить практически к любым отвесным конструкциям. Но обычно его используют для закрепления мауэрлата;
  • Предотвращает разрушение конструкции при ее неравномерной усадке, сезонном движении грунта и землетрясениях.

Размеры ремня под Маурилалат и характеристики

При изготовлении Армопояса необходимо учитывать, что он должен иметь такую ​​же ширину, что и несущие стены. Но при этом он не должен быть меньше 250х250 миллиметров.

Конструкция конструкции должна быть непрерывной и, по возможности, иметь такую ​​же прочность. В этом случае бетонный пояс должен быть монолитным.

Армирующая лента под Маурилалатом заливается бетоном за один раз. Металлическая фурнитура должна иметь диаметр 12 миллиметров. Его нужно надежно и крепко перевязать, а также перевязать.

Если стены здания построены из глинобетонных блоков, то размеры армоуборки зависят от толщины блоков.

Если нужно выполнить крепление мауэрлата к стене из газобетона, то последний его ряд нужно перенести из специальных блоков на букву «У». Эта серия будет выполнять роль опалубки при заливке бетона. Для кирпичных стен внутреннюю опалубку делают из досок, а внешнюю половину из кирпича.

Изготовление опалубки и установка металлического каркаса

Начать изготовление Армопояса необходимо по окончании возведения стен дома.Чтобы выполнить заливку армирующего пояса, необходимо сделать опалубку.


При проектировании опалубки важно следить за тем, чтобы ее верхняя сторона располагалась строго горизонтально. Вы можете проверить это с помощью водного или строительного уровня. Далее внутри изготовленной опалубки укладывается каркас арматуры. В его продольной части должно располагаться не менее 4 стержней арматуры диаметром двенадцать миллиметров.

Продольная арматура соединяется через каждые 25 сантиметров с помощью пересекающихся частей из арматурных стержней или проволоки диаметром восемь миллиметров.

Также можно сделать каркас точечной контактной сваркой. При укладке арматуры следует учитывать, что толщина бетона от арматурного каркаса должна быть не менее пяти сантиметров.

Для этого необходимо подложить под арматуру битые кирпичи или доски. Однако лучше использовать пластиковые опоры необходимой высоты. Их продают практически в любом строительном магазине.

Чтобы опалубка не начиналась с бетона, ее необходимо закрепить следующим образом:

  • Кредитная верхняя и нижняя опалубка с деревянными балками.При замерзании бетона верхние доски нужно демонтировать, а нижние — слева.
  • Рассчитать опалубку можно также с помощью специальных диагональных упоров. Одним концом они упираются в горизонтальную поверхность, а другим — в опалубку.
  • Многоразовая опалубка из OSB крепится шпильками с резьбой.

Диаметр разливов должен быть не менее 12 миллиметров. При закреплении шпилек следует учитывать, что они должны возвышаться над установленным мауэрлатом на несколько сантиметров.

Интервал между креплениями не должен превышать одного метра. При этом между быстрыми ножками должна быть хотя бы одна шпилька. С помощью вязальной проволоки шпильки под Маурилалат фиксируются строго в вертикальном положении к каркасу арматуры.

Заливка бетона

Чтобы Армопояс был максимально прочным, заливку бетоном нужно производить единовременно. Бетон марки желательно применять не ниже М200.

Лучше всего использовать готовый бетон, так как объем работ достаточно велик.Его следует подавать бетононасосом прямо в опалубку. Можно, конечно, сделать бетон и самостоятельно, если есть такая возможность. Однако в этом случае будут бетономешалка и помощники.


Для изготовления бетона потребуется:

  • щебень — 4,8 части;
  • цемент — 1 часть;
  • кремовый песок — 3 части.

В заливном бетоне могут присутствовать воздушные полости (пузыри).Чтобы их убрать, нужно взять обычный кусок арматуры и расправить им бетон по всему объему.

Также пластификаторы используются для повышения эффективности. Они увеличивают подвижность смеси, а также снижают водную составляющую. В результате армопояс быстрее замораживается и становится более прочным.

Крепление Malelaci

Демонтаж опалубки, когда бетон станет прочным. Крепить мауэрлат к аропоясу можно за 7-10 дней. Древесину необходимо заранее обработать специальными добавками.


Эта мера исключит возможность загнивания и повреждения планки от насекомых. Брукс соединяется между собой косым или прямым замком. Благодаря этому конструкция становится монолитной.

Все соединения будут покрываться за деньги. Оставшиеся прилипшие шпильки обрезаются болгаркой. Между мауэрлатом и аропоясом обязательно должно быть наслоение.

Что такое Аропояс и для чего он нужен? Конструкция Армопояса — это железобетонная лента, покрывающая все здание.На эту ленту основывается перекрытие как внутренних, так и внешних стен. Армопуа выполняет важную функцию по укреплению стен конструкции, которые выполнены с использованием газобетона.

Стены лучше обладают стойкостью к имеющимся и возможным нагрузкам, кроме этого в конструкции не возникает деформаций и перепадов температур.

С помощью armooction здание фактически ассоциируется с единой конструкцией. У него есть ребра жесткости, что, естественно, делает конструкцию более прочной и устойчивой к горизонтальным воздействиям.В тот момент, когда у здания появляются ребра, и оно становится прочнее, появляется способность проделывать проемы, которые впоследствии станут дверьми и окнами.

Важно! При строительстве из газобетона необходимо делать Армопояс.

Основные причины установки Армопояса:

  • Armopois защищает пенобетон от точечного воздействия, которое отрицательно на него влияет. Такой удар происходит в том месте, где кровля крепится к стене (крепление производится с помощью проливов и анкеров).
  • С помощью армопояса компенсируются движущие нагрузки , возникающие при использовании подвесной стропильной системы. Нагрузка распределяется на весь дом пропорционально.
  • Также линии деформации стен С помощью армопояса они выравниваются.

Если в конструкции несколько этажей и перекрытий, то Армопояс устанавливается на каждом. Также его устанавливают на уровне стропильной системы. Бывают случаи, когда появляется необходимость установки Армопояса на фундамент конструкции.

Монтаж деревянной опалубки для armoo

Установка деревянной опалубки не вызовет затруднений при строительстве:

  1. Изначально необходимо установить опалубку из деревянных досок. Следует учитывать, что высота досок должна быть около тридцати сантиметров, это позволит установить дополнительные доски на расстоянии 60 см. Друг от друга. Вся процедура сделана так, чтобы бетон не разрушал водную опалубку под действием своей массы.
  2. После заливки бетона Необходимо положить арматуру диаметром 12.
  3. После укладки арматуры Ее необходимо связать и поставить на специально разработанные звездочки. При такой укладке получается активный нижний слой.
  4. Когда все действия выполнены. Осталось выровнять бетон и утрамбовать его. Армопояс полностью готов.

К готовому армопоясу крепятся шпильки, необходимые для обеспечения перекрытия.Шпильки устанавливаются по всей площади на расстоянии 60 сантиметров. С помощью шпилек будет фиксироваться перекрытие и крыша.

Рама арматуры для Армопояса

Армопояс представляет собой конструкцию из четырех стержней арматуры, соединенных перемычками, которые представляют собой кольцевую арматурную рамку. Соединения перемычек в поперечном сечении представляют собой прямоугольник и квадрат. Для изготовления каркаса арматуры потребуется фурнитура, которая должна быть продольно-ребристой.

Армопояс для газобетона с П-образными блоками

U-образные блоки укладываются следующим образом:

  • Кладка производится на верхний ряд кладки, который обрабатывается клеевой смесью.
  • Сам П-блок помещается в утеплитель, он делается ближе к внешней стене;
  • Укладывается арматура и заливается бетонная смесь;

Армопояс из перегородок

  • Изначально блоки перегородки на самой кладке, которую покрывают клеевой смесью;
  • Утеплитель уложен в наружные блоки
  • Арматура украдена, бетон залит.

Плюс этого метода заключается в том, что перегородочные блоки играют роль несъемной опалубки.

Армопояс с использованием съемной деревянной опалубки


Существует способ изготовления съемной панельной деревянной опалубки, которая будет служить броней. Этот способ применим при строительстве дома из газоблоков, толщина которых составляет от 200 до 300 мм.

Эта опалубка выполняется либо из доски, либо из фанеры, которые с внешней стороны крепятся перемычками. Ширина такой армоляции не должна превышать толщину стены.

Крепление происходит следующим образом: нижняя часть каркаса крепится к стене, возможно это сделать с помощью саморезов, затем остальная часть соединяется поперечной стяжкой.

Для предотвращения взлома конструкции изнутри арматура складывается штабелями, а затем заливается бетонным раствором.

Армопояс из перегородок и деревянной опалубки

Монтаж данной конструкции производится по стандартной схеме монтажа Армопояса, и происходит на верхнем ряду кладки на клеевой основе.

Заливка Армопояс бетон

Армопояс можно заливать бетонным раствором, когда он полностью установлен на место и проложена арматура. Для заливки необходимо использовать бетон, специально предназначенный для фундамента.

Важно! Выполнять работы по заливке бетонного раствора необходимо единовременно. Если сразу предотвратить заливку, то устанавливаются деревянные перегородки и заливка производится по отсекам. Когда перемычки снимаются, места стыков остаются богатыми водой, а затем обрабатывают бетон.

При заливке бетона уплотняют и убирают пустоты, если таковые образовались. Их очищают с помощью шампуров, и заливают раствором.

Если бетонный раствор заливается в жаркую погоду, его необходимо закрыть пленкой, которая предотвратит быстрое высыхание влаги, а как следствие — образование трещин. При хороших погодных условиях время полной готовности Армопояса составляет 4 дня, после чего можно продолжить строительные работы.

Крепление Армопояса к газобетону

Для начала заливки необходимо произвести геометрические расчеты всех характеристик. Определите ширину и высоту, ширина в свою очередь соответствует ширине стены, а высота должна быть около 300 мм. Для того, чтобы приступить к работе по заливке бетона, необходимо сделать опалубку из досок. Крепление щита производится при помощи саморезов к внутренней и внешней части стены.

Укладывается опалубка по арматурному каркасу, затем заливается бетон.В растворе необходимо оставить желоб, который будет проложен утеплителем, и улучшит теплопроводность, не допуская выхода теплого воздуха из помещения.

Во время строительства вам понадобится следующий инструмент:

  • Саморез;
  • Бетономешалка;
  • НАСТРОЙКА МАШИНЫ;
  • Шпильки и болты;
  • Distaurs;
  • Кельма Тогота;
  • Киянка;
  • Рулетка.

При наличии всех инструментов работа выполняется быстро и качественно.Нет необходимости прибегать к помощи профессионалов, работающих в этой сфере.

Процесс бетонирования в опалубке

Этот процесс в глобальном строительстве происходит с использованием строительных гильз и бетоносмесителей. Но этот метод нельзя использовать везде, потому что из гильзы бетон подается с большой высоты и может разрушить опалубку. В этом случае необходимо либо сделать прочную опалубку, либо произвести погрузку вручную.

Важно! Изготовление цемента можно производить своими силами, для этого необходимо смешать следующие предметы: цемент, фениол и песок (пропорции 1-3-5) + вода.

Ну а главное, заливку цемента производить надо единовременно. Если такой возможности нет, необходимо установить перегородки, которые будут препятствовать проходу бетона. Стыки стыков заливают водой и ставят следующий отсек.

Свойства материала и особенности работы с ним

Этот материал обладает рядом положительных качеств, к которым также можно отнести стоимость и конструктивные характеристики, а самое главное — простотой работы с ним.По многим характеристикам газобетон превосходит кирпич. Единственный уступает газобетону, он по прочности.

По этой причине необходимо учитывать нюансы при строительстве из газобетона:

  1. Для такого дома обязательно должен быть хороший фундамент.
  2. Гладкая поверхность для конструкции.
  3. Для построек из газобетона необходимо устройство Армопояса, которое обязательно.

Армопояс предназначен для газобетона для предотвращения разрушения стен, которое может произойти под давлением кровли.Также такая конструкция упрощает возможность монтажа Maurolat. Сам материал — газобетон, он недостаточно прочно держит крепеж. Для возведения зданий из газобетона необходимо придерживаться существующей технологии.

Для установки Армопояса можно применить два способа. В первом случае используется деревянная опалубка, во втором — хорошие блоки. Если рассматривать оба случая, то однозначно можно сказать, что первый выполнить сложнее, второй проще, но дороже.

Технология и причины создания Armopleois над проемами

Часто при постройке дома, где переход первого этажа происходит во второй, получается перекрытие, и он нависает над открытым пространством (там нет единой стены). Стены конструкции утеплены при помощи пенопласта и кирпича, кирпич выполняет дизайнерскую функцию.

В такой конструкции необходимо соорудить опоры внахлест:

  1. Для этого в конструкции возводятся вертикальные столбы из кирпича. Каждый столб выполнен в полуторном кирпиче. Внутри каждого столба устанавливаются трубы диаметром 60 мм.
  2. Каждая труба почти на метр заглублена в землю и приварена к арматурному каркасу. С помощью таких труб в столбах создается дополнительная опора, которая позволит выдерживать большую нагрузку. Зазор между колоннами должен составлять около двух метров.
  3. В дальнейшем на основе этих столбов будет армированный пояс. Они делают конструкции более прочными и надежными. Экономии не будет, и газобетон не будет деформироваться под действием давления извне, создаваемого давлением со стороны крыши и окружающей среды.

    Устройство армированного пояса под мауэрлат обязательно для зданий, возводимых из пенобетона, газобетона и других подобных материалов.

    Армопояс — относительно недорогое сооружение, которое способствует предотвращению деформации стен здания.Для его изготовления используют арматуру или армированную сетку и бетон.

    Что такое Армопояс

    Армопояс применяется в строительстве в различных конструкциях для усиления несущих стен.

    Как правило, армопояс используется для следующих целей:

    • Для предотвращения Деформации стен конструкции при неравномерном набеге грунта, перепадах атмосферных температур, сдвигах грунта и т. Д.
    • Для конструкций возводится из материалов, не обладающих сопротивлением изгибным деформациям (газобетон, пенобетон).При возведении из таких материалов Армопояс принимает на себя всю нагрузку деформации стен.
    • При строительстве дома Армопояс нужен еще из газобетона или пенобетона для кровли. В таких случаях для крепления балок используют Армопояс, так как газобетон или пенобетон не выдерживают точечных нагрузок, то крепить болты не рекомендуется.
    • Также с помощью Армопояса Необходимо построить двухэтажные дома Для равномерного распределения нагрузки стен второго этажа на стены первого.

    Армопузы при изготовлении должны быть замкнуты по кругу и не иметь изломов по стенкам.

    Функции Армопояса

    Использование Армопояса обязательно при возведении различных типов сооружений.

    Конструкция Армопояса выполняет следующие функции:

    • Укрепление несущих стен , не допуская их разделения на различные деформации.
    • Равномерно распределяет нагрузку Кровля на стены здания.
    • Позволяет выровнять кладку. Так как распределение жидкого бетона производится в горизонтальной плоскости, образуя ровное покрытие.
    • Предотвращает точечную нагрузку на стены.
    • Предотвращает неравномерную усадку здания , которое потрескалось трещинами.

    Армопуа можно использовать в различных количествах, как правило, используйте не более четырех в зависимости от конструкции конструкции.

    Что понадобится Мауэрлат

    Мауэрлат. Это справочная основа для проектирования кровли для рафтинга. Проще говоря, это фундамент крыши здания.

    Мауэрлат выполняет следующие основные функции при строительстве кровли:

    1. Снимает распиливающую нагрузку на стены со стропила . Движущая нагрузка формируется за счет веса конструкции крыши и количества снега на ней в зимний период.
    2. Фиксирует крышу на стенах здания. , потому что крыша является отдельной конструкцией здания от главного здания.Следовательно, крышу необходимо хорошо закрепить на стенах, чтобы не допустить ее смещения при сильных порывах ветра.

    Маурилалат изготавливается из того же материала, что и вся крыша (металл или дерево). При установке кровли нельзя допускать поломки мауэрлата, он должен быть сплошным вдоль стен по кругу.

    Размеры армопояса под мауэрлат

    При его строительстве его ширина должна быть максимальной шириной стены. При этом размеры Armopleois должны быть не менее 250 мм на 250 мм.

    Для строительства Армопояса под мауэрлат существует несколько способов изготовления опалубки:

    • При возведении стен из газобетона Последний ряд наслоен фасонными блоками из блоков Д 500, которые являются опалубкой для Армопоя. .
    • Если кладка стен производится кирпичом г. Наружная опалубка выполняется кладкой в ​​Полкирпич, а внутренняя доска.

    Конструируя аропояс для мауэрлата, стоит помнить, что он должен быть цельным по всему периметру внешних стен.Если конструкция крыши содержит сложную конструкцию, необходимо устанавливать Армопуа и на пустующие стены.

    Строительство Армопояса

    Армопояс имеет четыре основных типа конструкции для различных строительных целей:

    1. Подфундант Армопояс . Служит исходной основой фундамента здания. Это подземный пояс, на котором крепятся стены фундамента. Как правило, высота такого пояса составляет 30-50 см при ширине от 70 до 120 см.
      Под всеми несущими стенами произведена укладка недокапливаемых ароматов. Для изготовления этого ремня рекомендуется использовать арматуру 14-16 мм, а для поперечной перевязки 10 мм. При одевании следует соблюдать шаг не более 200 мм.
    2. Колонка Устанавливается между фундаментом и стенами для надежной прочности дома. Также рекомендуется устанавливать базовую броню ко всем стенам построенного здания, а не только под несущими.
      Армирование для такого ремня используется диаметром 12 мм с поперечным шагом 10 см.Как правило, высота такого пояса составляет 20 -30 см, но для надежности леса рекомендуется делать 30-40 см.
    3. Межэтажный пояс. Равномерно распределяет нагрузку, перекрытие и вес второго этажа на коробку в первую очередь. Изготовлен с использованием каркаса из продольных прутков диаметром 12 мм. Высота такого пояса должна быть не менее 40 см, а по ширине он должен соответствовать ширине стены.
      Кровельный armojois. Его делают для крепления мауэрлата, который служит основой для крепления кровли.

    Конструкции из всех видов армопеев происходят следующим образом:

    Установка опалубки Укладка металлического каркаса. Для изготовления армопояса первым делом следует установить опалубку.

    Опалубка изготавливается из кирпича, досок или блоков U-образной формы в зависимости от типа пояса:

    1. При строительстве здания опалубка для межэтажных и кровельных поясов выполняется кирпичом из кирпичной кладки, с одной стороны, и доски с другой.
    2. Если здание построено Из газобетонных блоков, то опалубку делают из П-образных блоков для кровельных поясов.
    3. Для изготовления опалубки Для других типов ремней используют деревянные доски. Для изготовления деревянной опалубки Армопояса рекомендуется использовать доски толщиной не менее 3 см и скреплять их щетками сверху и снизу. Это предотвратит отрыв опалубки в разные стороны от тяжести бетона, в котором происходит деформация боковой стороны ленты.
    4. После демонтажа опалубки Нижние поперечные сосуды остаются в бетоне, их нужно врезать в вой стенкой.
    5. После изготовления опалубки следует поставить металлический каркас, для которого используется арматура диаметром от 10 до 16 мм. Изготавливая каркас, его перемычки рекомендуется приваривать сваркой. Каркас следует укладывать посередине между стенками опалубки, соблюдая зазор для беспрепятственного заполнения бетоном.
    6. Установка закладных шпильки с резьбой. Для крепежа Мауэрлата к Армопоясу нужно использовать шпильки с резьбой диаметром 12 мм с большими шайбами ​​и гайками. Шпильки устанавливаются после монтажа опалубки и каркаса.
      Уличные застежки изготавливаются на каркасе Армопояса на расстоянии одного метра друг от друга. Шпильки нужно приобретать такой длины, чтобы они выступали на 30-40 мм над поверхностью установленного мауролалата.
    7. Заливка Армопояс бетоном. После всех манипуляций с опалубкой и изготовлением каркаса следующий этап — заливка этого строительного бетона.Для изготовления Армопояса следует использовать бетон марки не ниже М 200. Бетон можно купить готовым или изготовить лично.

    Для изготовления бетона прогнозируются следующие материалы:

    1. Марка цемента М400.
    2. Песок.
    3. Щебень.

    Бетонный раствор получают путем смешивания одной части цемента и трех частей песка и щебня в бетономешалке.

    После заливки армопояса бетон следует по его поверхности, чтобы принять вибрационную обработку для удаления пузырьков воздуха в бетоне.При отсутствии вибрационной машины пузырьки воздуха удаляются бетонным методом по всему периметру металлическим стержнем.

    Все работы по заливке бетона Армопояс должны производиться единовременно. Заливку из бетона Армопояса нужно производить в теплую и не дождливую погоду.

    до Аропояса. После заливки бетоном через 2 дня он приобретет необходимую прочность и можно будет снимать опалубку. Через 5-7 дней после снятия опалубки, когда бетон полностью высохнет, можно устанавливать Мауролат.

    Поверхность бруса, который будет служить основой Мауролалата, необходимо покрыть антисептиком и антипярем для предотвращения образования грибка и плесени.

    Крепление Maurolalat выглядит следующим образом:

    Стоит ли делать Армопояс для мауэрлата из кирпича

    Армопояс под мауэрлат может быть кирпичным, но такая конструкция имеет ряд недостатков, таких как:

    • Неравномерное распределение нагрузки на стены.
    • на стеновые блоки.
  4. Относительно трудоемкий процесс Изготовление Армопояса.
  5. Низкая прочность По сравнению со сплошной железобетонной лентой.
  6. Следовательно, армопояс из кирпича под мауэрлат — это нецелесообразная трата финансов и времени на его сооружение, так как он не несет в себе полезных качеств армопояса.

    Использование армированного пояса должно производиться на участках с повышенным количеством снега и сильным ветром.

  • Опалубка для Армопояса
  • Создание арматурного каркаса
  • Заливка опалубки
  • Некоторые Советы

Аропояс, это еще и арматурный пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмопяс — это прочная железобетонная конструкция вокруг дома, повторяющая контур его стен.

Включает в себя каркас из арматуры и проволоки. Каркас погружается в смесь песка, цемента и щебня.Эта смесь называется железобетонной.

Aropois — это тот же фундамент, но он находится между этажами постройки. Правильно залитый пояс используется для придания стенам прочности за счет перераспределения нагрузки от всех элементов здания.

  • с малоплодородным фондом;
  • при строительстве здания на горном склоне или холме;
  • , если рядом есть реки или овраги;
  • , если земля в стадии строительства;
  • в зоне сейсмической активности.

Чаще всего Армопояс заливают, когда на стену кладут последний ряд строительных камней. Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс увеличивает стойкость конструкции к ветру, процессу усадки дома, сезонным колебаниям температур.

Если это не обязательно для стен из со-блока армоуристов, то конструкция из пеноблоков и газоблоков должна иметь армоустойчивость.К стене из газосиликатного камня нельзя прикрепить брус, на котором будут установлены рафтинговые ножки. Поможет только усиленный пояс.

Для двухэтажного дома Вам потребуется набить 2 таких пояса. Первый Армопояс заливается после окончания кладки стен 1 этажа. На него будут укладывать плиты позже перекрытия потолка. После завершения кладки 2 этажей выполняется следующий Армопояс. К нему будут прикреплены опоры для стропильной конструкции.

Опалубка для Армопояса

Высота армированного ремня обычно 30 см.Иногда может быть чуть меньше или больше. Его ширина равна толщине стены. Для опалубочных сооружений используются доски толщиной 20 мм. Нижний край досок крепится с внешней и внутренней стороны стены самозатягивающими элементами. Верх связан обрезными досками. Должно получиться корыто высотой 30 см. В нескольких местах стены опалубки можно обвязать вязальной проволокой. Через каждые м можно сделать перемычки крепления. Они не дадут доскам прогнуться под тяжестью бетона.

Вернуться в категорию

Создание арматурного каркаса

Каркас собирается из уложенной горизонтально арматуры диаметром 8-12 мм. Они должны быть ребристыми. К таким стержням плотно прилегает бетонная масса. Они выложены в 2 потока. Сверху на продольные стержни накладываются поперечные перекладины в виде лестницы с шагом 70 см. Каркас приваривается или привязывается к вязальной проволоке. В углах здания арматуру можно дополнительно усилить приваренными к ней углами.

Элементы каркаса необходимо утопить в бетоне примерно на 5 см, поэтому фрагменты кирпича кладут под арматуру, чтобы она приподнялась. Если нагрузка предполагается достаточно высокой, в качестве арматуры используется не лестница, а объемная конструкция из 4-х продольных арматурных стержней, которые соединяются в виде параллелепипеда. На концах и посередине они соединяются сваркой. Остальные точки соединения правильно соединяются с проволокой, так как сварка ослабляет структуру металла.

Вернуться в категорию

Заливная опалубка

Рекомендуется перед заливкой верхнего армоояч в опалубку из кусочков проволоки 80-100 см. К ней будут прикреплены деревянные бруски пояса, на которых устанавливаются рафтинговые ножки. Для заливки используют обычный строительный бетон из смеси песка, цемента и щебня. Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня. Всю опалубку рекомендуется заливать за 1 цикл.Раствор необходимо периодически герметизировать, загадывая в нем штуку для выпуска воздуха.

В жаркое время суток конструкцию необходимо обильно полить и накрыть полиэтиленовой пленкой.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
