Содержание

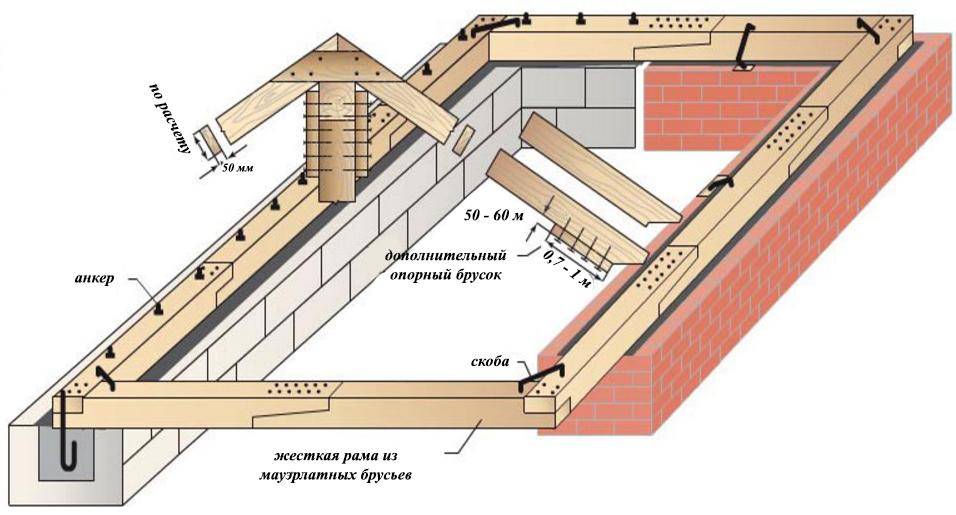

Что такое мауэрлат и способы его крепления к стене

Мауэрлат (нем. «Mauer» и «Latte» означают соответственно «стена» и «брус») — это деревянная или металлическая балка, уложенная сверху на наружные ограждающие конструкции по периметру здания в случае четырехскатной кровли (вальмовой) и по опорным стенам в случае двускатной кровли.

Основная функция мауэрлата – воспринимать нагрузки от крыши и равномерно распределять ее на стены. Он также связывает конструкции крыши и стен между собой.

Укладывается как по осевой линии стены, так и со смещением к одному из края. Предпочтительным вариантом является смещение к внутреннему краю стены. Но в любом случае расстояние от бруса до наружной поверхности стены не должно быть менее 5 см.

Мауэрлат для крыши изготавливают из пиломатериалов хвойных пород: толстой доски сечением 50×150 мм или (чаще) бруса размерами 100х100, 100×150, 150×150 мм. Древесина предварительно обрабатывается антисептическими составами для защиты от гниения и повреждения насекомыми.

Если стропильная система крыши выполнена из металла, мауэрлат может изготавливаться из стального проката – швеллера или двутавра. Возможно изготовление из окоренного и обтесанного бревна, у которого сторона, прилегающая к стене, сделана плоской.

Крепление стропил к мауэрлату

Способ опирания и крепления определяется материалом стен, размером дома и типом крыши (распорная или безраспорная). Стропильные системы могут быть распорными (передают распирающие усилия на стены) и безраспорными, представляющими собой жесткие элементы, не создающие распирающих усилий.

Это важный вопрос, на который следует обратить внимание при монтаже опорного бруса. Одним из вариантов решения при использовании распорных конструкций является прочная, жесткая связь между собой всех элементов крыши.

В качестве крепежных элементов используются:

✔ металлические скобы;
✔ проволока 4-6 мм;
✔ анкера или шпильки с резьбой;
✔ стальные уголки;
✔ закладные элементы.

Видео: Крепление стропил к мауэрлату

Опирание мауэрлата на кирпичные стены

В строениях с кирпичными стенами опорный брус укладывается ближе к внутренней поверхности наружных ограждающих конструкций. В зависимости от планируемого способа монтажа мауэрлата место должно быть соответствующим образом подготовлено.

Возможные варианты крепления:

✔ посредством анкеров (шпилек), установленных в сплошном армированном поясе или бетонных подушках;
✔ скобами, соединяющими балки с закладными из дерева;
✔ арматурными штырями;
✔ проволочными скрутками.

Актуальные цены 2023 года от поставщиков

Крепление мауэрлата к армопоясу

Надежным способом считается крепление мауэрлата к армопоясу или бетонным подушкам. Армопояс должен иметь ширину и высоту, как 3-4 ряда из кирпича, и армирован рабочей и распределительной арматурой.

Установленные в пояс анкера и шпильки должны отвечать следующим условиям.

✔ Наличие связи с арматурным каркасом с помощью сварки или проволочной вязки (второй вариант предпочтительней). В крайнем случаи шпильки должны иметь на заделываемом в раствор конце приваренную металлическую пластину или загиб под прямым углом.
✔ Равномерное распределение по поясу. Число анкеров и шпилек должно быть не меньше количества стропильных опор. Шпильки должны располагаться примерно посередине между стропилами.
✔ Шпильки выступают над опорным брусом на 3-4 см. Затяжка осуществляется гайкой через усиленную шайбу. Спустя несколько дней после установки делается подтяжка соединений.
✔ При заливке армопояса резьба шпилек защищается от попадания раствора.

Перед монтажом опорного элемента, брус размечают и сверлят отверстия под крепеж.

Альтернативой сплошному армированному поясу могут быть отдельные бетонные подушки длиной не менее 40 см, устраиваемые аналогично армированному поясу – с укладкой арматуры и установкой шпилек.

В небольших зданиях (площадь крыши до 200 м2) устанавливаются анкера без создания армированного пояса и бетонных подушек, прямо в верхние ряды кладки. Такое крепление является не надежным и требует дополнительного крепления стропильных ног к наружным стенам здания проволочной скруткой.

Крепление металлическими скобами

В кладку стен монтируются предварительно обработанные антисептиком деревянные пробки сечением 60х125 мм. к которым и происходит крепление опорного бруса. Количество пробок должно соответствовать числу стропил.

Крепление с помощью проволочной скрутки

Проволока диаметром 5-6 мм. укладывается за 3-4 ряда до окончания кладки стен с выпуском концов длиной 40-50 см. После набора прочности кладки и монтажа бруса концы проволоки скручиваются и крепят опорную балку крыши к наружным ограждающим конструкциям.

Самое простое и распространенное крепление производится с помощью арматурных штырей. После укладки мауэрлата в нем сверлятся отверстия, а после перфоратором пробиваются отверстия в кирпичной кладке глубиной 250-300 мм.

В эти отверстия забиваются арматурные стержни диаметр которых на 2-3 мм. больше размера просверленного отверстия. На расстоянии 500-600 мм ниже верхней отметки стены пробивается горизонтальное отверстие в которое забивается арматурный стержень конец которого загибается под 90 градусов.

Запиленная стропильная нога опирается на мауэрлат и с помощью проволочной скрутки закрепляется к забитому стержню.

При таком способе вертикальный стержень забитый в стену воспринимает горизонтальные сдвигающие нагрузки, а проволочная скрутка компенсирует вертикальные нагрузки на отрыв крыши (возникающие при сильных порывах ветра).

Как закрепить мауэрлат к газобетону

При установке мауэрлата на стену из газобетонных блоков обязательным условием является заливка сплошного армированного пояса, изготовленного по вышеописанной технологии.

Для его устройства удобно использовать в верхнем ряду кладки U-образные газоблоки или устраивается опалубка.

Монтаж на деревянные стены

К деревянным стенам мауэрлат крепится к верхнему венцу металлическими скобами, проволочными скрутками, металлическими пластинами и самонарезающими винтами.

В каркасных строениях можно обойтись без мауэрлата, его функцию выполняет верхняя обвязка из доски или бруса.

Гидроизоляция элементов крыши

В кирпичных и каменных домах под мауэрлат обязательно укладывается гидроизоляция из одного или двух слоев рубероида, исключающая проникновение влаги из каменных стен в деревянные конструкции крыши.

Видео: Зачем нужен мауэрлат. Когда можно не использовать мауэрлат

Найти мастера

—

что это и как устанавливать — Статьи «Первый Стройцентр» в Уфе

Современная кровля придает любому зданию и сооружению эстетичный, завершенный внешний вид и обеспечивает надежную защиту от внешних факторов. Кровельная конструкция должна обладать определенными качествами, такими как прочность, возможность выдерживать большую нагрузку и долговечность. В зимнее время на кровлю наметает несколько тонн снега, поэтому стропильная система должна справляться с такой нагрузкой и равномерно распределять ее на стены.

Основным элементом кровельной системы является мауэрлатный пояс. Базовая конструкция укладывается по периметру верхнего торца и используется для надежной фиксации стропильных ног. От ее правильного монтажа зависит срок эксплуатации всей крыши. Конструктивный элемент выполняет важную связующую функцию между опорными стенами и стропильной системой. Без него невозможно создать ровную строго горизонтальную опору при возведении кровли.

Мауэрлат: что это такое в строительстве

Под мауэрлатным поясом понимают ведущий элемент стропильной конструкции, который способствует равномерному распределению нагрузки по всей опорной плоскости несущих стен. Древесина считается традиционным материалом, из которого изготавливают мауэрлат. В некоторых случаях используют металл, но очень редко. Базовая система обеспечивает стабильное положение кровли, которая подвержена влиянию дождя, снега и сильного порывистого ветра.

Монтирование стропильной конструкции всегда начинается с монтажа мауэрлата. Жесткая фиксация ведущего элемента позволяет перераспределить нагрузку, благодаря чему давление, оказываемое извне, распределяется по всему периметру стен. В некоторых случаях мауэрлат не применяют при строительстве крыши. При этом стропильные элементы просто фиксируются к балкам перекрытия. Однако из-за этого происходит быстрый износ и последующее разрушение строения, так как нагрузка делится не на всю стену, а только на места опоры.

В основном мауэрлатный пояс возводят в тех случаях, когда строят объект из кирпича, пеноблока, бетона, керамзитоблока. Если же строение возведено из бруса, бревна, можно сделать крышу без мауэрлата. Его функцию отлично выполнит верхняя часть стены. Конечно же, речь здесь идет о возведении небольшой одноэтажной постройки, например дачного домика. В большинстве случаев у строителей не возникает вопроса нужен ли мауэрлат, так как он является важным связующим элементом. Практика показывает, что соблюдение технологий монтажа кровли отражается на эксплуатации всего строения.

Для чего нужен мауэрлат?

Препятствует образованию перекосов и наклонов.
Способствует устранению парусности.
Содействует равномерному распределению нагрузки.
Обеспечивает ровность кровли.
Компенсирует распирающие усилия.

Помимо этого, мауэрлатный пояс связывает стропильную систему в одну конструкцию, что обеспечивает превосходное противостояние ветровой нагрузке. Мауэрлат, возведенный для двухскатной крыши, препятствует срыву крыши, объединяет все ведущие элементы в единую систему. Также строительный элемент компенсирует распирающую нагрузку, то есть препятствует стропилам сложиться под оказываемой мощной нагрузкой кровельного пирога. Без него невозможна надежная фиксация кровли к несущим элементам строения.

Устройство мауэрлата, из чего его делают

Базовый элемент кровельной конструкции изготавливают из дерева или металла, но чаще всего именно из древесины. В основном используется брус или доски. Выбор напрямую зависит от типа сооружения, веса кровли и индивидуальных пожеланий владельца строения.

Брус. Монтируют его под стропильные балки по периметру стен. Изделие не должно содержать сучков и других внешних дефектов, так как они могут привести к преждевременному излому.

Доска. В данном случае используются соединенные между собой доски. В основном они применяются при возведении простой кровли без утеплителей, например, тех, которые изготавливают из профлиста. Для надежной защиты древесину обрабатывают специальными средствами, гидрофобизаторами, что повышает ее влагоустойчивость.

Стальной профиль. Для установки мауэрлата из стали задействуют квадратные трубы или конструкции с круглым сечением. Стальной материал характеризуется повышенной прочностью и надежностью. Применяют его при возведении двух, трехскатной кровли, однако довольно редко.

Самым распространенным из всех перечисленных вариантов является деревянный брус. В каждом конкретном случае требуется учитывать вид кровли, особенности строения и другие эксплуатационные нюансы.

Какой толщины должен быть мауэрлат?

Существуют строительные и регламентные нормы. В согласии с рекомендациями законодателя рекомендуется использовать мауэрлат с сечением 150х150 мм для больших двух, трехэтажных строений. В некоторых случаях можно применить брус меньших или же больших размеров. Размеры бруса мауэрлата для больших таунхаусов могут составлять 200х200 мм. При выборе толщины необходимо руководствоваться определенными критериями.

Вид кровли и ее конструктивные особенности.
Площадь жилого строения, периметр дома.
Вид кровельного материала.
Климатические условия данного региона.
Материал, используемый при возведении несущей конструкции.

Самым ведущим из всех перечисленных является тип кровли. Размер мауэрлата для крыши должен рассчитываться исходя из предполагаемой нагрузки. Помимо технических параметров необходимо учесть состояние изделия. Не должно быть трещин, сучков и прочих дефектов. Древесина должна пройти естественный процесс сушки. Если деревянную конструкцию поведет, это может привести к незначительному смещению кровли и как следствие ее деформации.

Требования к мауэрлатному поясу

Базовый элемент кровельной системы должен быть:

Обработан антисептиком. Это обеспечит дополнительную защиту от насекомых, чрезмерной влажности и резких перепадов температуры.
Цельной конструкцией. Рекомендуется использовать цельный брус, хотя и допускается его сращивание. Места стыков в этом случае обязательно должны быть выполнены посередине стены.
Без ржавчины и мест сварки. Если используется металл, необходимо осмотреть его на наличие внешних дефектов, сварки, ржавчины. Сварные швы обязательно требуется зачистить. Металлическая конструкция должна быть прогрунтована и покрыта специальной защитной краской.

Если планируется возведение временного сооружения, брус можно не обрабатывать антисептиком. В течение 3-4 лет со зданием ничего не произойдет. Однако если планируется капитальное строительство, обязательно требуется чтобы древесина была просушена, на ней не было дефектов, и она была обработана антисептиком. Дополнительно следует учитывать действующие строительные положения.

Особенности укладки мауэрлата

Прежде чем разбирать установку мауэрлатного пояса необходимо узнать, как производится подготовка к монтажу.

Сегодня существуют различные способы его фиксации. Он может быть уложен по периметру прямо на стены или же утоплен. Рассмотрим два основных способа монтирования мауэрлата.

Армопояс под мауэрлат. Предполагает возведение монолитной армированной бетонной балки. Данная операция производится обычно при возведении домов из кирпича, бетонных блоков. Соблюдение технологий устройства армопояса позволит гарантировать безупречное качество всей системы.

Монтаж выглядит следующим образом:

Обустройство опалубки. В основном используется обычная фанера, можно взять и блоки из пенобетона. Главное, подобрать фанеру достаточной толщины, чтобы она смогла выдержать нагрузку.
Формирование армирующего каркаса. Из стальных прутьев диаметром 9-13 мм формируют каркас, который обвязывают проволокой. Весь металл должен быть прочно скреплен между собой.
Заливка. В опалубку заливается бетон. Заливка может производиться как механизированным способом, так и вручную.

По прошествии пары дней, когда бетон приобретает необходимую прочность, опалубку демонтируют. В бетон затем устанавливают анкерные болты или резьбовые шпильки. В последующем на них одевается мауэрлат соответствующего размера. В некоторых случаях для этого используются обрезки арматуры.

Выходящие из армированного пояса шпильки, болты или арматура должны быть надежно зафиксированы и установлены на определенном расстоянии друг от друга. Металлический болт или арматура при установке балки должны выступать на несколько сантиметров для обеспечения надежной фиксации мауэрлата на газобетон.

Перед тем как крепить балку просверливают отверстия исходя из диаметра металлических шпилек. После чего насаживают балку на торчащие из бетона металлические конструкции. Практически всегда предварительно укладывают гидроизоляционный материал, например рубероид, чтобы исключить прямое соприкосновение кирпича с деревом.

При установке балку требуется монтировать ближе к внутреннему краю, делать это вровень с внешним краем стены не рекомендуется.

Монтирование без армопояса. В некоторых случаях установка производится без армированного бетонного пояса. Специальные металлические шпильки, на которые затем одевают мауэрлатный пояс из древесины, устанавливают по периметру стен здания. Монтаж металлической арматуры или шпилек выполняется в глубину на 4-5 рядов кирпичной кладки, чтобы обеспечить их надежную фиксацию.

Крепление мауэрлата к кирпичной стене возможно сделать и на закладные штыри. Арматура должна быть толщиной не менее 10 мм. На завершающей стадии на стержни укладывается брус, предварительно в нем просверливаются отверстия. Также используют обвязку проволокой. Обычно для этого берут стальное изделие толщиной 6-8 мм. Закладную проволоку монтируют на три ряда ниже мауэрлата, затем после установки концы скрепляют между собой. Затягивают ее с помощью специальных плоскогубцев или же куска арматуры. Данная методика используется достаточно редко, в основном применяют закладные штыри. Они обеспечивают надежную фиксацию всей конструкции.

Интернет-магазин «Первый стройцентр Сатурн-Р» предлагает богатый выбор крепежных элементов для крепления стропил к мауэрлату двухскатной крыши и другим видам кровли. Компания предлагает богатое разнообразие гидроизоляционных материалов для укладки между балкой и стеной и всевозможных крепежей. Реализуемая продукция сертифицирована, соответствует утвержденным ГОСТам. На товар предоставляется необходимая техническая и гарантийная документация.

Критические ошибки при строительстве мауэрлата

Неправильный расчет мауэрлата. Рекомендуется использовать калиброванные пиломатериалы стандартной толщины 150х150 мм. Нежелательно применять изделия размером 120х140 мм. Из-за этого стропила в одну плоскость выстроить будет достаточно сложно.
Отсутствие проверки пиломатериалов. Перед тем как закрепить мауэрлат необходимо проверить древесину на внешние дефекты, дополнительно следует удостовериться прошел ли материал сушку. Некоторые пренебрегают этим.
Неровное основание. Рабочая поверхность должна быть максимально ровной. В случае необходимости выровнять ее можно стяжкой. Если уложить балку на неровное основание, будет перекос, неправильное распределение нагрузки и преждевременный износ конструкции.
Без гидроизоляции. Многие пренебрегают гидрофобной обработкой. Однако повышенная влажность и конденсат могут в дальнейшем привести к растрескиванию древесины и изменению ее формы.

Если вам необходимо произвести монтаж кровли, обязательно проконсультируйтесь с опытными специалистами, желательно с разными. Из этой статьи мы узнали какой толщины должен быть мауэрлат, каким требованиям он должен соответствовать и как должен выполняться монтаж. Правильная укладка позволит гарантировать длительный срок службы кровельного пирога и всего строения.

что это за элемент конструкции крыши?

Дом построен, стены возведены, устройство крыши установлено. Крыша является одним из основных конструктивных элементов дома, на нее ложатся нагрузки и воздействие неблагоприятных погодных условий. Чтобы кровля была прочной и долговечной, необходимо правильно ее установить. Это зависит от многих факторов. Например, в районах, где выпадает большое количество осадков, необходимо строить крыши с уклоном 45° и более, чтобы на ней не задерживалась вода и снег. В местности, где преобладают сильные ветры, нежелательно проектировать пандусы. Крыши могут быть разнообразными, но они должны отвечать всем требованиям безопасности, быть прочными и красивыми.

Многие строители знают, что важной составляющей кровельной конструкции является мауэрлат, что это брус, на основе которого держатся стропила. Этапы возведения конструкции таковы: сначала устанавливается мауэрлат, затем стропила, далее следует установка конькового прогона, затем укладка подкосов и раскосов с последующим поворотом диагональных связей. К конструкции стропил прибивается распорка, на нее укладывается обрешетка, далее паро- и гидроизоляция, затем кровля.

Как монтировать мауэрлат?

При устройстве кровли применяется такой элемент, как мауэрлат. Что это такое, знают далеко не все. Ответ прост: это конструктивный элемент, соединяющий конструкцию с ферменной конструкцией. Под мауэрлатом понимается также деревянный брус сечением 100×150 (150×150) мм или доска (50×150). От того, насколько прочен мауэрлат, будет зависеть прочность кровли: что это такое, понять довольно просто. Это элемент, распределяющий нагрузку по несущей стене от стропильной конструкции. Так, для строения крыши используются различные породы древесины, и она достаточно тяжелая. Мауэрлат распределяет нагрузку равномерно, и это позволяет в дальнейшем не беспокоиться о стенах дома. Они простоят много-много лет и не доставят проблем при эксплуатации.

Как стропила крепятся к мауэрлату?

Может происходить двумя способами — с жестким и скользящим креплением. Выбор метода зависит от того, какая стропильная конструкция. При жестком креплении происходит следующее: запилы делаются на стропильные ноги не более чем на четверть ширины стропил, а ступни плотно укладываются в мауэрлат. Если кладка ведется в лиственных породах, возможна кладка шипом. Во всех случаях соединение дополнительно укрепляют уголками или скобами. Накладное крепление используется в случае возможной усадки конструкции, ведь тогда будет нарушена целостность конструкции. Стропила к мауэрлату присоединяются металлическими деталями. Стропила укладываются на мауэрлат и могут свободно перемещаться в продольном направлении, а верхние концы стропильных ног связываются шпилькой.

И еще важный совет. Обязательно обработайте все деревянные конструкции антисептическими и противовоспалительными средствами, а при необходимости сделайте это дважды. И тогда вы сможете избежать многих проблем в будущем. Дом порадует ваших близких. Теперь вы знаете, что при строительстве крыши не обойтись без такого элемента, как мауэрлат, который является очень важной составляющей, от которой зависит прочность кровли.

Как установить стропильную систему односкатной крыши – руководство по установке стропил

Состав:

Односкатные крыши для малоэтажного строительства
Ориентировочные параметры элементов односкатной крыши
Расстояние между стропилами односкатной крыши
Крепление стропил односкатной крыши гаража
Монтаж односкатная стропильная система над пристройкой
Как крепить односкатную стропильную систему над сараем

Среди большого разнообразия типов крыш самой простой и экономичной считается односкатная крыша. Для конструкции требуется минимальное количество материалов при простой технологии монтажа. Строительство односкатной крыши может стать хорошим уроком для начинающего кровельщика. Но успеха даже в простом деле можно добиться только при соблюдении строгих технологических предписаний. Для качественной работы и надежности кровли необходимо знать особенности и основные правила монтажа стропильной системы односкатной крыши.

Односкатные крыши для малоэтажного строительства

Односкатные крыши часто применяются при строительстве небольших зданий, таких как террасы, гаражи, веранды и подсобные помещения. На жилых домах такую крышу можно увидеть очень редко, чаще всего это конструкции в стиле модерн и хай-тек.

Мансардное помещение под односкатной крышей имеет небольшую площадь, поэтому в этом пространстве очень сложно устроить комнату. В этом случае может возникнуть вопрос, нужно ли делать плиту между мансардой и основным строением. Если плита нецелесообразна, можно заменить ее подкосами и подкосами. Этот вариант очень часто используется строителями на практике.

В целом стропильная система односкатной крыши аналогична уложенной под углом плите или половине наслонной системы, то есть является конструктивным элементом конструкции. Для его возведения требуются наклонные стропила. Другими словами, каркас односкатной крыши строится из стропил, имеющих сплошную опору вверху и внизу.

В качестве опоры для стропил односкатной крыши можно использовать:

Две несущие стены . В этом случае промежуточным звеном между элементами стропильной системы и стенами может быть двойной мауэрлат, верхний брус или деревянная деревянная конструкция, железобетонный пояс, которые необходимо устраивать в процессе возведения стен.
Одна несущая стена и противоположные опоры . Этот метод используется при строительстве пристроек и укрытий. Опора верхней пятки стропильной ноги приходится на стальной кронштейн, который прикручивается к несущей стене, или на гнездо, выбранное в несущей стене. Стропила опираются на обрезь опорных столбов внизу.
Два ряда опор . Опорой верхней и нижней пятки стропил является обвязка опорных стоек. В этом случае можно использовать опоры как элементы крепления облицовки и формирования каркаса.

Односкатные крыши рекомендуются для зданий, длина которых не превышает нескольких метров. Однако, если стропильная система усилена опорами, раскосами и прогонами, можно перекрыть и более серьезные пролеты.

В частном строительстве часто встречаются небольшие постройки, поэтому стоит ознакомиться с устройством стропильной системы односкатной крыши. Если разобраться в этом вопросе, то можно выполнить всю работу своими руками, внеся необходимые дополнения и изменения.

Составляя схему стропил односкатной крыши, стоит учитывать направление ветра и расположить скат так, чтобы сильный порыв ветра не сорвал крышу.

Ориентировочные параметры элементов односкатной крыши

Изготовление стропил возможно из пиломатериалов 2 сорта. Чаще всего это круглые тесаные бревна, плиты, представляющие собой тесаные с двух сторон бревна, брус или доски, сшитые из пар.

Сечение стропил определяется по нагрузке на крышу от ветра, снега и кровли. Для определения параметров элементов односкатной крыши можно использовать компьютерную программу.

Но в большинстве случаев эти значения постоянны:

Стропила, перекрывающие пролет более 4,5 метров, следует возводить из бревен и плит диаметром 18-20 см и брусков сечением 10*15 см или 15*15 см.
Для меньших пролетов можно соорудить каркас из бревен и плит диаметром 12-18 см и бруса сечением 10*10 см.

И в том, и в другом случае допускается замена бруса на сдвоенные доски, окончательный размер которых аналогичен требуемому сечению бруса.

Важно понимать, что конструкция стропильных систем для односкатных крыш не должна состоять из более мелких компонентов. Даже для второстепенных конструкций указанные параметры являются нижней границей.

Для мауэрлата рекомендуется использовать брус сечением 18-20 см. Для подкосов на крышах большой длины допускается брать брус сечением 8*8 см, брус диаметром 10 см или парные доски, окончательный размер которых составляет 2,5*15 см.

Прогоны большепролетных односкатных крыш устраивают параллельно скатам. В этом случае они используются в качестве дополнительной опоры и повышают прочностные характеристики конструкции. Для крепления прогонов выполняют установку опор и прогонов, опираясь на технологию возведения двухскатной крыши. Это не образует гребень, а обеспечивает поддержку плоскости длинного склона. Для изготовления прогона используется брус сечением 18*18 см или бревно диаметром 20-26 см. Стойки под прогоны можно сделать из бруса сечением 12 см или бревен диаметром 13-20 см. Можно использовать разные способы крепления стропил односкатной крыши. Зачастую достаточно установить стропила на лаги перекрытия, что облегчает монтаж.

Расстояние между стропилами односкатной крыши

Стропила устанавливаются на определенном расстоянии друг от друга, которое зависит от размера коробки, над которой возводится крыша. Скат, на который будут опираться стропила, следует разделить на сегменты так, чтобы элементы системы располагались на одинаковом расстоянии друг от друга. При этом следует учитывать размеры используемых материалов и их тип:

Если стропила из бруса или плит, расстояние между ними должно быть 1,5-2 метра.
При использовании сдвоенных досок стропила укладывают с шагом 1-1,75 метра.
Если стропила из одинарной доски, расстояние уменьшается до 0,6-1,2 метра.

Если вы собираетесь построить утепленную крышу, расстояние между стропилами может повлиять на размер изоляции. Теплоизоляционный материал должен быть очень плотно посажен между элементами стропильной системы. При этом исключается образование мостиков холода, что приводит к снижению теплопотерь. Читайте также: «Как установить стропила односкатной крыши – правила расчета, монтажа и крепления.

Определяя шаг между стропилами, следует обратить внимание еще на один момент: увеличение установленного шага ведет к дополнительным затратам на обрешетку. В этом случае допускается использовать сплошной вариант или с мелким шагом. Поэтому еще на этапе проектирования следует определить, что выгоднее: частая обрешетка или большее количество стропил. Читайте также: «Как правильно ставить стропила – устройство узлов и конструкций.

Как и на всех скатных крышах, фиксация стропил односкатной крыши выполняется через анкерные болты, заделанные в стену при их возведении, или костыли, которые забиваются в деревянную стену.Дополнительно каждое второе стропило закрепляется витком из отожженной проволоки.Крепление стропил к стене в точке ниже мауэрлата 0,2-0,3 метра.Проволока крепится в зависимости от используемого материала для возведения стен В кирпичных стенах скрутка укладывается при кладке, в деревянных проволока крепится скобами

Чтобы лучше понять устройство стропил односкатной крыши, стоит более подробно ознакомиться с вариантами монтажа таких конструкций.

Крепление стропил односкатной крыши гаража

Очень часто гаражи возводят из пенобетонных блоков, поэтому следует знать, как устроена стропильная система в этом случае. Если в верхней части стен нет монолитного железобетонного пояса, в обязательном порядке укладывают мауэрлат. Односкатная кровельная система предполагает использование бруса, уложенного на переднюю и заднюю стены гаража, которые имеют разную высоту.

Решая задачу, как правильно установить стропила на односкатной крыше, необходимо придерживаться следующего порядка:

Брус сечением 10*15 см укладывается вровень с внутренней поверхностью стены. В результате образуется мауэрлат крыши с одним скатом. Для защиты деревянных элементов от воздействия пенобетона необходимо выполнить укладку на гидроизоляционный материал. Для крепления мауэрлата рекомендуется использовать стропильные уголки 9*9см, установив крепление на расстоянии 0,8 метра. Дополнительно их можно укрепить литой перемычкой. Уголок крепится к стене дюбелями 14 мм.
Изготовьте шаблон стропильных ног, используя доску 5*20 см. Длину стропил односкатной крыши определяют следующим образом: заготовку устанавливают на мауэрлат, оставляя вверху и внизу запас до полуметра. Этот запас должен быть немного больше стандартной ширины карниза, 0,4-0,5 метра. После того, как все стропила будут на месте, обрежьте лишнюю длину.
Отметьте на стропилах место разреза, помня, что паз не должен быть очень глубоким. Чаще всего этот параметр составляет треть ширины доски.
Разметьте стены, следя за тем, чтобы расстояние между стропилами и стеной было не менее 5 см.
Используя шаблон, изготовьте стропила на всю крышу, установите и закрепите их скобами или уголками.
Определите ширину свеса и сделайте шаблон скругления. Для этого можно использовать обрезки досок. Готовый шаблон используется для изготовления всех элементов карниза. При их установке следует подложить гидроизоляционный материал, чтобы избежать контакта дерева с бетонной стеной.
Выровняйте размер стропил для односкатной крыши и по всему периметру прибейте ветровую доску, используя материал размером 2,5*10 см.
Закончена стропильная система для односкатной крыши над гаражом из пеноблоков. Далее к прогонам прибивают стропила, определяя шаг в зависимости от кровельного материала.

В этом примере карниз был образован свесами. Можно использовать и другой вариант, предполагающий вынос мауэрлата за периметр здания. Смещение определяется шириной карниза. Длина стропил в этом случае также увеличивается на ширину свеса. Необходимо сделать вынос между двумя крайними стропилами. Все остальные действия выполняются по стандартному плану.

Монтаж односкатной стропильной системы над флигелем

Очень часто необходимо сделать пристройку к основному зданию. Для соответствия пристройки общему экстерьеру рекомендуется делать односкатную крышу. Кроме того, такая конструкция не будет задерживать осадки.

Стропильная система каркасного дома в этом случае должна иметь уклон около 20 градусов. Опорой для стропил будет несущая стена дома и противоположная стена пристройки. Если пристройка имеет длину более 4,5 метров, необходимо установить двухтактные подкосы, обеспечивающие жесткость стропильной системы. Фермы рекомендуется устанавливать под углом не более 45 градусов.

Для изготовления стропил используют доски 5*20 см, которые устанавливаются с шагом 0,7 метра. Фермы можно сделать из досок размером 5*15 см, а для прогонов лучше выбрать доски 2,5*10 см.

Конструкция стропильной системы с одинарным скатом следующая:

На кирпичную стену пристроек укладывается гидроизоляционный материал, а поверх него вровень с внутренней плоскостью стены устанавливается брус сечением 10*15 см. . Фиксацию бруса выполняют болтами, установленными с интервалом 8-10 см.
В несущей стене дома сделать пазы глубиной 12 см и шириной чуть больше толщины стропил. Расстояние между щелями должно быть около 0,7 м. Еще одним ответом на вопрос, как крепить стропила на односкатной крыше, может стать использование П-образных металлических скоб, закрепляемых на стене.
Из доски размером 5*20 см сделайте шаблон стропила.
По шаблону изготовьте все стропила и установите их согласно сделанным пазам или кронштейнам. Верхняя часть крепится металлическими уголками, прикрученными к стене с одной стороны и к стропилам с другой. Внизу фиксация выполняется скобами или уголками.
Используя обрезки досок, сделайте шаблон двухтактной стойки. Помните, что угол не должен превышать 45 градусов, а торец внизу должен располагаться ниже высоты противоположной стены на 0,2-0,3 метра.
Для определения расположения прорезей для двухтактных подпорок необходимо визуально провести вертикальную линию от верхнего паза и отступить 5 см в любую сторону. Пазы также должны располагаться на расстоянии 0,7 метра друг от друга.
Для установки двухтактной стойки в паз необходимо сделать разрез в нижнем углу стойки. Величина скоса должна быть 0,1 м.
Для определения линии верхнего вруба подкос устанавливается в паз, а верхушка крепится к стропилу. Место их пересечения определяет верхний спил.
По этому шаблону необходимо изготовить и установить остальные двухтактные стойки с помощью металлических зубчатых пластин.
Карнизы формируются с помощью кронштейнов, установленных на наклонных стенах пристройки. Под кобылу обязательно укладывать гидроизоляцию.
Затем обрежьте ветровые доски стропильной системы по периметру и прибейте прогоны.

По приведенной схеме можно выполнить монтаж односкатной стропильной системы над крыльцами и надворными постройками.

Как крепить односкатную стропильную систему над сараем

Небольшие хозяйственные постройки и летние кухни не нуждаются в мощной крыше, поэтому для них лучше использовать односкатную крышу. В качестве примера рассмотрим схему стропильной системы односкатной крыши над навесом, предназначенным для хранения садового инвентаря. Эта конструкция выполнена по принципу возведения каркаса для теплиц, в котором вертикальные стойки соединяются обвязкой по периметру. Передняя стена немного выше задней, поэтому стропила соединяются отдельными поперечинами.

Алгоритм устройства стропильной системы односкатной крыши над сараем предполагает выполнение следующих действий:

Изготовление шаблона стропильной ноги. Для этого подложите доску к торцу и отметьте места пропила вверху и внизу.
Используйте шаблон, чтобы сделать остальные стропила. Сделайте разметку на стенах сарая и зафиксируйте стропила. При строительстве легких построек достаточно использовать гвозди или саморезы.
Ветровая доска прибивается после монтажа обрешетки по периметру здания.

При укладке стропил на плоской крыше рекомендуется выполнять гидроизоляцию такой системы, так как конструкция не имеет крутого уклона. Это защитит не только предметы внутри здания, но и все деревянные элементы.

Вышеприведенные примеры можно использовать как основу для индивидуальных проектов, поэтому устройство односкатной стропильной системы необходимо знать в деталях.
