Мауэрлат как положить правильно: как закрепить, как правильно положить брус, строительство крыши, как выровнять, соединить, виды мауэрлата

Содержание

как закрепить, как правильно положить брус, строительство крыши, как выровнять, соединить, виды мауэрлата

Содержание:

Система стропил представляет собой тяжелую конструкцию и по этой причине ей требуется высокопрочная и надежная основа. Именно такая функция возложена на мауэрлат для крыши. Что же собой представляет этот элемент кровли?

Назначение мауэрлата

Для кровельных систем с коньком строится каркас из стропил с упором их ног на стены зданий. В итоге на стены оказывают воздействие несколько векторов прилагаемой силы –от места соединения стропил и от массы конструкции. Выпавший зимой снег повышает распирающую нагрузку, что является для несущих ограждений испытанием на прочность.

Чтобы избежать разрушения стен системой стропил, применяется обвязка их верхней кромки. Для этой цели задействуют брус, имеющий большое сечение, получивший название мауэрлат. Этот элемент можно делать из древесины или стали. Обычно материал для бруса под мауэрлат выбирают c учетом того, из чего обустроена стропильная конструкция.


Главное условие монтажа — неразрывность обвязки или создание при состыковке надежных и прочных мест соединений. Этот элемент конструкции служит для распределения нагрузки, идущей от каждой из ног стропил, на значительный участок стены, поэтому нужно знать, как соединить мауэрлат правильно.

Также этот элемент используют для укрепления кровли, если она обладает повышенной парусностью. Потребность в укладке мауэрлата отсутствует лишь в каркасных постройках или бревенчатых срубах, поскольку там его функция возложена на верхний венец.

Правила обустройства основы под стропила

Основной характеристикой мауэрлата считаются его размеры. Идеальным выбором будет непрерывная балка, но когда состыковка нескольких частей неизбежна, существует правило: они должны иметь одинаковую длину и максимальную протяженность.

Монтировать мауэрлат следует вдоль внутренней кромки стенок или посередине, но не вдоль наружного края.

Кроме этого, нужно учитывать сечение балки, поскольку она без проблем должна продолжительное время выдерживать немаленький вес стропил и кровельного пирога. Достаточно будет деревянного бруса, толщина которого равна трети этого же параметра у кладки несущих стен. При использовании металлической балки эта величина может быть немного тоньше.


Оптимальной шириной стенки деревянного мауэрлата считается размер в пределах 15 –20 сантиметров. Если он меньше, то элемент не всегда способен выдержать вес стропильной системы. В том случае, когда ширина больше, на несущую стенку будет оказываться повышенная нагрузка. В небольших по площади домах в качестве мауэрлата допускается использование балок сечением 10х10 сантиметров.

Для легких построек разрешается применение нескольких досок. Их укладывают друг на друга и соединяют болтами. При этом толщина пиломатериалов не может быть меньше 3 сантиметров, а ширина -10 сантиметров.

Немаловажный момент: балку выбирают абсолютно ровную, без сучков, рассохшихся участков и трещин, чтобы не приходилось решать проблему, как выровнять мауэрлат. Наличие вышеперечисленных дефектов влияет на надежность фиксации данного элемента к стене, либо ног стропил к брусу, так как место прилегания может совпасть с выемкой или сучком. От воздействия сырости деревянный элемент пропитывают особыми составами или обматывают рубероидом и обмазывают дегтем или смолой.

Зачем нужен армированный пояс

Дело в том, что не всегда кирпичная кладка в состоянии выдерживать нагрузку кровельной конструкции, особенно, если имеется желание теплоизолировать крышу. Чтобы в стене не образовались трещины, необходимо сделать армирование из бетонного раствора и специальной сетки.

Обычно при приготовлении строительного состава используется:

  • 1 часть цемента;
  • 3 части мелкого щебня;
  • 1,5 части песка;
  • вода (как правило, 1 часть).


В результате соединения всех компонентов должен получиться густой, с тягучей консистенцией раствор.

Дальше поступают следующим образом:

  1. На кромки несущих стен устанавливают опалубку высотой 20–25 сантиметров и шириной в соответствии с толщиной кладки.
  2. Из узких полосок нарезанной сетки создают для закладки внутрь каркас так, чтобы каждый слой был укреплен на перемычках с промежутком 2–3 сантиметра один от другого. Шаг между перемычками нужно делать не меньше 25 сантиметров, чтобы не допустить провисания сетки. Непосредственно к каркасу через такие же одинаковые промежутки вязальной проволокой крепят анкерные болты.
  3. В опалубку выливают бетонный раствор, при этом верхняя часть пояса должна быть погруженной не меньше, чем на 3 сантиметра. Важно, чтобы смеси хватило для заливки всей опалубки. В стенах, возведенных из газобетона, в верхнем ряду блоков вырубают перемычки и таким способом получают желоб для заливки.

Преимущества процесса армирования:

  1. Стены становятся прочнее, что важно при сейсмической активности или усадке грунта.
  2. Бетонная обвязка по верхней кромке позволяет подравнять стены относительно горизонта, что положительно отражается на монтажных работах и последующей эксплуатации системы стропил.
  3. Такое обустройство основания для мауэрлата считается самым надежным и делающим привязку к стенам жесткой.
  4. Нагрузка, оказываемая стропильными ногами на кирпичную кладку, распределяется более равномерно.

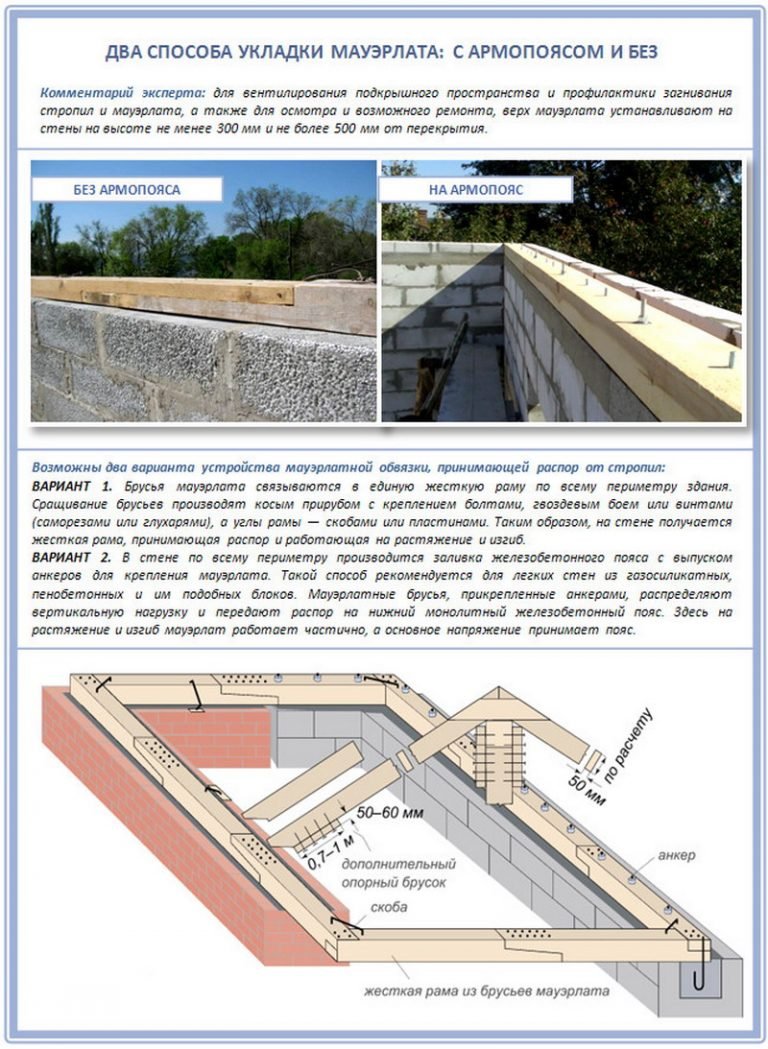

Способы фиксации обвязки под стропила на крыше

Необходимо знать, как правильно положить мауэрлат, и прочно его закрепить.

Имеется несколько способов, как это сделать:

  1. Наиболее простой вариант – это предварительно вмонтировать в кладку из кирпичей вязальную проволоку на уровне не менее 4-го шва от верха стены.
    Ее закрепляют на армирующей сетке. Два конца проволоки выводят наружу прямо вверх либо сквозь ряды, либо по обе стороны стены. Их длины должно хватить для скручивания поверх балки, лишнее следует отрезать. Под проволоку в мауэрлате сверлят отверстия с шагом примерно 30 сантиметров.
  2. Другой вариант – применение анкерных болтов, но при условии наличия армирующего пояса. Эти крепежные элементы фиксируют на специальной сетке или арматуре, а потом заливают бетоном так, чтобы наружные концы с резьбой имели достаточную длину. Когда раствор высохнет, прикладывают брус и наносят разметку под отверстия. Важно, чтобы места нахождения крепежей не совпали с расположением ног стропил.
  3. Третий способ – применение строительных шпилек, представляющих собой металлические прутки, согнутые в форме буквы Г и имеющие на конце длинной части резьбу. У некоторых изделий вместо короткой части имеется небольшая наваренная пластина размером 5х5 сантиметров.
     Шпильку нужно поместить в шов либо пластиной, либо загнутым отрезком на глубину, равную нескольким рядам. Длинный конец прутка должен выступать настолько, чтобы после монтажа мауэрлата свободными оставались 2–3 сантиметра резьбы. Когда балка уложена, насаживают шайбу, после чего закручивают гайку. Шаг установки шпилек – около 30 сантиметров.

Порядок монтажа мауэрлата на стены — как закрепить правильно

Сначала следует запроектировать конструкцию основания под подстропильную балку. Обычно это кладка, выполненная из строительных блоков. Она должна быть выше минимум на три ряда, чем брус чердачного перекрытия или мансарды. Кроме этого можно создать армирующий пояс. Прежде, как закрепить мауэрлат, нужно подождать 2 недели, пока бетон не наберет прочность.

Можно также уложить данный элемент вровень с проектируемой высотой перекрытия чердака, тогда кирпичную кладку прекращают, не завершив 3-х рядов. Далее укладывают лишь внешний ряд кирпичей. Что касается внутреннего ряда, то по нему через одинаковые промежутки чередуют строительный камень и деревянные закладки. Можно между блоками вставить шпильки, фиксируя их основания в растворе шва.


Затем укладывают лишь внешний ряд, размещая кирпичи в шахматном порядке относительно нижнего ряда. Мауэрлат помещают внутри и закрепляют при помощи гаек на шпильках или прибивая скобами к деревянным закладкам. В завершение работы выкладывают последний ряд.

Гидроизоляция

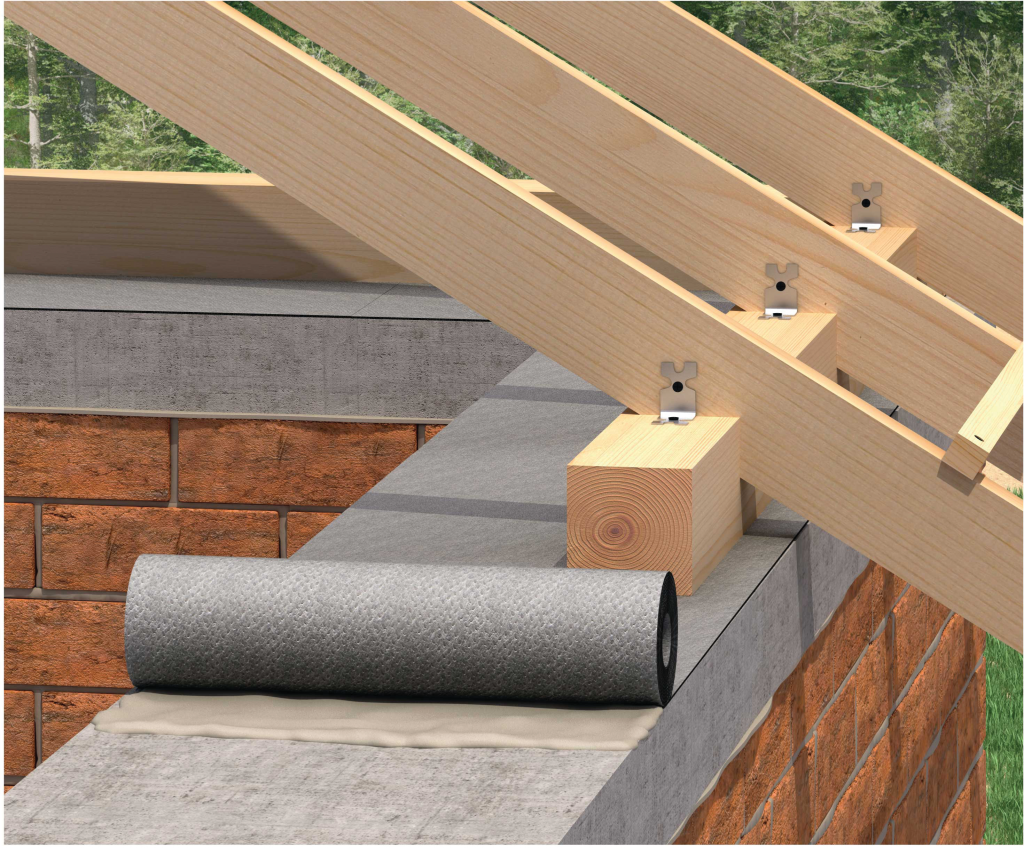

Нужно не забывать о гидроизоляции. Для этого, вне зависимости от способов монтажа и видов мауэрлата под балку на основание из кирпичной кладки или армирующего пояса помещают специальный слой, не проводящий влагу. Объясняется такая необходимость тем, что и бетон, и блоки хорошо впитывают влагу, и она продолжительное время испаряется из толщи стройматериала.

Для устройства гидроизоляции используют специальные пленки. Брус из дерева в обязательном порядке несколько раз пропитывают грунтующим составом, закрывающим полости, имеющиеся между волокнами. Чтобы под изолирующим слоем не оставались щели, его плотно прикрепляют на основе с применением битумной мастики.


Когда используют в строительстве крыши мауэрлаты, после завершения их монтажа на них начинают крепить кровельную конструкцию. Стропильные ноги устанавливают одним из двух способов: жестко или применяя скользящий крепеж.

Первым вариантом пользуются при условии, что коньковая балка, расположенная в средней части мансарды или чердака имеет дополнительные опорные стойки или там находится перегородка. Фиксируют стропила в этом случае уголками или путем создания паза в основаниях ног. Его размер не может превышать 1/3 длины опорного торца стропил. Также пазы делают в мауэрлате, когда жесткую фиксацию выполняют скобами.

Скользящий способ задействуют для висящей кровельной конструкции. Подобное соединение — это шарнирный крепеж, состоящий из двух пластин, одну из них закрепляют на стропилах, а вторую – на мауэрлате.

Данный метод применяют в срубах.



Как грамотно установить мауэрлат?

Приступаете к строительству крыши? Хотели бы сделать всë так, чтобы кровля прослужила долгие годы, не требуя ремонта? Интересует крепление мауэрлата?

Начать нужно с грамотной установки мауэрлата и стропильной системы. Они послужат своеобразным фундаментом вашей кровли.

В разных источниках этот процесс описывают по-разному. Каждый строитель использует свой способ установки и даëт свои рекомендации.

       Эта статья представляет собой полное руководство по конструкции крыши. Здесь вы сможете узнать о разных способах устройства мауэрлата и стропильной системы и выбрать тот, который больше всего подходит именно вам.

       Крыша – удовольствие не из дешëвых, поэтому лучше сразу сделать всë правильно и избежать возможного ремонта в будущем.

       В первую очередь, вам нужно определить, из какого материала будет сделана ваша кровля. Будет ли это натуральная или металлическая черепица, или может быть гибкая черепица. От этого зависит сама конструкция крыши.

       Если вы выбрали металлочерепицу, необходимо определить еë тип. В зависимости от этого шаг обрешëтки будет различным.

       Например, шаг обрешëтки для металлочерепицы «Монтеррей» — 35 см, для металлочерепицы «Андалузия» — 40 см.

       Если ваш выбор — гибкая черепица, то обрешëтка должна быть сплошной.

       Рассмотрим установку мауэрлата и стропильной системы на примере простой двускатной крыши из металлочерепицы. Это наиболее типичный и показательный вариант.

       Строительство крыши нужно начать с укладки мауэрлата.  Это толстая балка, как правило, стандартного в сечении размера 15 x 15 см.

       Мауэрлат представляет собой фундамент крыши, на который будут опираться стропила. Он позволит распределить давление от веса самой кровли, снега и ветра на стены и опоры вашего дома равномерно.

       В зависимости от конструкции вашей крыши мауэрлат необходимо уложить либо по оси стены, либо недалеко от еë наружного или внутреннего края. Сделать это желательно так, чтобы он находился не меньше 5 см от границы наружной стены, и плоскости на которую он укладывается. Затем мауэрлат необходимо закрепить на стене.

       Для чего это нужно?

       В первую очередь, чтобы вашу крышу не смог сдвинуть или сорвать ветер. Тогда ваша кровля сможет сохраниться на долгие годы, а вы сэкономите на еë ремонте.

       Крепление мауэрлата к стенам дома можно осуществить несколькими способами. Отличаются они в основном по объëмам кровли и по стоимости.

       Основные способы крепления мауэрлата

 1.  Для больших крыш по площади (более 250 кв.м.)

        По периметру стен необходимо залить бетонную балку (или ариопояс). В неë сразу же следует вставить шпильки в вертикальном положении под резьбу м12 или похожую на нее.

        Шпильки по одной нужно расставить по длине мауэрлата на расстоянии другу от друга не менее 2 м и обязательно вблизи к торцам мауэрлата. Шпилька должна выходить из бетонной балки на такую высоту, чтобы она, после установки мауэрлата, выходила еще на 3 см из него. Например, если высота мауэрлата у вас будет 15 см, то высота шпильки должна быть 18 см.

        После того, как шпильки готовы, их необходимо воткнуть в мауэрлат так, чтобы они пронзили его насквозь, и притянули гайками с шайбой к верхней части стены.

        Такой вариант более дорогой, но и более надëжный.

 2. Для средних по площади крыш (менее 250 кв.м.)

       Этот способ похож на первый. Основное отличие заключается в том, что вам не потребуется заливать бетонную балку по периметру стены. Шпильки нужно вертикально вмуровать в стену во время кладки.

       Конечно, такое устройство мауэрлата менее надëжно по сравнению с первым способом, когда используется бетон. Однако это можно исправить. Для обеспечения большей надëжности вам следует вмуровать в стену шпильки большей длины.

       3. Для небольших крыш

       Хотите облегчить процесс установки мауэрлата и сократить расходы на него?

       Вам подойдëт этот способ, особенно, если у вас небольшая крыша.Он предполагает крепление мауэрлата к стенам проволокой – катанкой.

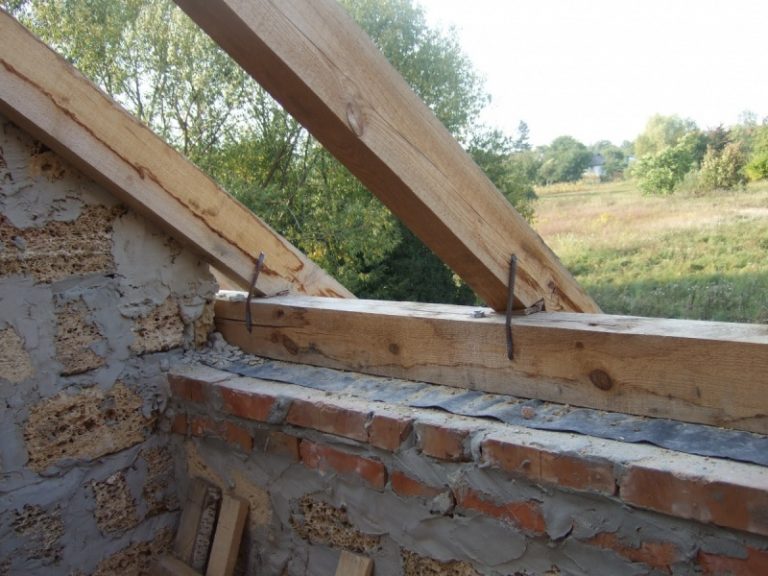

       Для этого еще на стадии кладки стен, за 3 ряда до окончания их возведения (либо раньше: чем больше, тем надëжней) вам следует положить середину проволоки между рядами кирпичей. При этом заранее необходимо просчитать длину проволоки так, чтобы длины еë концов хватило для обвязки мауэрлата при завершении кладки стен.

       Можно подумать, что при таком устройстве мауэрлата проволоку будет видно на фасаде или внутри помещения. Но это не так.

       Если вы будете штукатурить стены с двух сторон, то проволоку не должно быть видно. А если этого не предполагается (например, у вас дом из кирпича), то при кладке стен нужно заложить концы проволоки в стену вертикально между кирпичами, заливая раствором.

       Этот способ менее дорогой и достаточно надëжный при условии, что крыша вашего дома небольшая.

       Выберите для себя наиболее приемлемый вариант устройства мауэрлата из трëх предложенных.

       Конечно, если вы хотите сэкономить, то можно обойтись и без мауэрлата и поставить стропила  прямо на балки перекрытия. Тогда следует учесть, что прочность стен и балок должна быть высокой, чтобы выдержать концентрированные нагрузки в местах опоры балок. Мауэрлат же позволит вам распределить нагрузку равномерно по всей стене.

       Мауэрлат вместе со стропильной системой образует некий каркас крыши. На нëм будет держаться ваша кровля.

       Что представляет собой  стропильная часть крыши?

        Стропило – это наклонная балка. Как правило, она имеет размер в сечении 7х15 см. Хотя в целях экономии можно использовать стропило 5х15 см. Такой размер больше подойдëт для крыш небольшой площади.

       Для натуральной черепицы следует использовать стропило больших размеров — 8х20 см, так как этот материал достаточно тяжëлый.

       При установке стропильной части обычно стропила располагают на расстоянии от 60 до 100 см. Чаще всего это дистанция 70-80 см.

       Как закрепить стропило в нижней части?

        1. Способ крепления стропила к балке, поперечной коньку кровли (без мауэрлата)

       Поперечную коньку балку необходимо положить на стену в одной плоскости со стропилом. При таком способе нагрузка от балки не равномерно распределится на стену, а сконцентрируется в месте еë укладки. Поэтому такая конструкция крепления стропила в нижней части кровли больше подойдëт для небольших и легких крыш.

       2. Способ крепления стропила к мауэрлату

       Этот способ более надëжный. В стропиле необходимо сделать вырез, которым стропило будет упираться на мауэрлат и на прогоны.

       Как делать не следует:

       — не следует просто ставить стропило плоской гранью на мауэрлат. Его сцепление с мауэрлатом будет непрочным, и со временем стропило просто соскользнëт вниз.

       — не следует делать отверстие под стропило в мауэрлате. Прочности сцеплению этот вариант не добавляет. Более того, это со временем может ослабить мауэрлат. Такой способ можно применить только в том случае, если мауэрлат сделан из древесины твëрдых лиственных пород, но не хвойных. Тогда в углубление мауэрлата необходимо вставить заранее заготовленный на стропиле прорез, образуя упорный замок. Такой способ применяется очень редко.

       Итак, нужно правильно сделать вырез на стропиле, а не на мауэрлате.

       После этого необходимо вбить 2 гвоздя крест накрест: с одной боковой части стропила, наискосок сквозь него и в мауэрлат, и со второй части стропила, сквозь него наискосок в мауэрлат. Такой способ крепления позволит предотвратить смещение стропила в сторону  от мауэрлата. Для большей надëжности лучше забить дополнительно третий гвоздь перпендикулярно верхней плоскости мауэрлата.

       Закрепив стропило в нижней части, необходимо правильно осуществить соединение стропил в верхней части – в коньке крыши. Есть три основных способа, как это сделать.

       Способы крепления стропил в верхней части:

&nb

Утепление мауэрлата крыши изнутри: технология и материалы

Для чего необходим мауэрлат и как его правильно монтировать

Монтаж кровельной системы относится к наиболее сложным процедурам строительства частных домов. Ведь крыша здания – это надежная защита жилых помещений от снега, дождя, ветра и прочих негативных факторов среды.

Именно поэтому данный элемент должен обладать такими качествами, как прочность, стойкость к непогоде, морозостойкость, влагонепроницаемость и так далее.

Однако, добиться подобных показателей можно лишь в том случае, если произвести монтаж крыши по всем правилам.

И это касается не столько вопросов укладки покрытия, сколько установки таких элементов, как стропила, подкосы, скаты и прочие конструктивные части.

При этом особое значение стоит уделить такому звену кровельной системы, как мауэрлат, ведь именно этот брус считается основным несущим элементом. Следует заметить, что правильно установить мауэрлат можно и своими руками, то есть, не прибегая к помощи профессиональных строителей.

Разумеется, прежде чем приступить к работе, рекомендуется подробно ознакомиться с информацией о том, для чего нужен мауэрлат и как его устанавливать.

Особенности мауэрлата

Первый вопрос, который стоит осветить, звучит, так: мауэрлат – что это такое? Следует понимать, что собой представляет данный конструктивный элемент. В зависимости от того, из каких материалов возводиться здание и установка мауэрлата может быть произведена из разных материалов.

В частности, в деревянном домостроении его принято изготавливать из деревянного бруса либо бревна с большим сечением, если же речь идет о металлоконструкции, то и данный элемент выполняется из металлического двутавра либо швеллера.

Конечно, в частном строительстве чаще всего применяется именно древесина, поэтому более подробно стоит разобрать устройство мауэрлата из дерева.

Пожалуй, большинство домашних мастеров знают мауэрлат под другим названием, а именно матка, маточное бревно или матица. Основное назначение данного элемента – это принимать на себя нагрузку, передаваемую с кровли и стропил, и равномерно распределять ее по стенам. То есть это основание крыши дома, опора для стропильной системы.

Используется он в строениях из дерева, бетона, кирпича, в панельном или каркасном строительстве. задача данного элемента служить длительный срок и выдерживать на протяжение всего периода постоянное давление. В связи с этим очень важно, чтобы мауэрлат отличался высокой надежностью и безопасностью.

А добиться этого можно лишь в случае, если произвести верный расчет мауэрлата, а также правильно подготовить древесину к установке.

Средства для защиты мауэрлата из дерева

Древесина отличается широким спектром достоинств. Это высокая экологичность надежность, долголетие и так далее. Однако, имеются у нее и определенные недостатки.

В частности, к ним можно отнести вероятность возгорания, высокое влагопоглощение, возможность загнивания, а также повреждение жуками и грызунами. Разумеется, перед монтажом мауэрлата своими руками, следует провести определенные процедуры по защите древесины.

Ведь, если на брусе проявится хоть один из перечисленных минусов, говорить о прочности крыши не получиться. На сегодняшний день распространение получили три основных вида обработки:

  • защита от влаги;
  • защита от огня;
  • защита от плесени, гниения и насекомых.

Разберем более подробно каждый вид защитных препаратов, чтобы получить детальное представление о необходимости и способах их нанесения.

1. Гидрофобизаторы. Все гидрофобизирующие составы можно разделить на:

  • пленкообразующие;
  • глубоко-проникающие.

Первый тип не долговечен и требуется проводить обработки с интервалом в 2-3 года, что невозможно сделать в уже готовой кровельной системе. Поэтому для мауэрлата рекомендуется использовать препараты глубокого проникающие в поры древесины.

Влажность губительно сказывается на древесине. При повышении уровня влаги дерево разбухает, а при высыхании начинает коробиться, растрескиваться и деформироваться иным путем. Именно поэтому необходимо использовать средства, снижающие показатель влагопоглощаемости, а также не забывать про гидроизоляцию.

2. Антипирены. Препараты выпускаются в жидком виде, то есть пропитки, лаки, краски и эмали, а также в твердообразном состоянии, то есть засыпки и обмазки. Наиболее эффективными считаются пропитки, так как они проникают в поры древесины и надежно ее защищают от повышенной температуры и даже открытых источников огня.

Подобные препараты способны повысить показатель огнестойкости древесины на несколько часов. Средства являются обязательными для применения в любых жилых конструкциях.

3. Антисептики и фунгициды.

Следует иметь в виду, что антисептики не уничтожают грибковые или плесневые образования, а предотвращают их, то есть если процесс уже начался, то необходимо использовать фунгициды, а после полного уничтожения очагов, обрабатывать антисептическими составами. Так же важно знать, что в том случае, если в древесине уже поселились насекомые, то прежде стоит обработать ее инсектицидами и только потом антисептиками.

Если на древесине часто скапливается влага, то велика вероятность развития плесени, гнили и грибков. Кроме того, дерево очень любят насекомые и даже грызуны. Именно поэтому так важно защитить доски антисептическими средствами, чтобы они прослужили более долгий срок.

Оптимальный вариант для устройства мауэрлата – это наносить средства в комплексе. Способы обработки практически одинаковые для всех групп препаратов. То есть первым делом требуется бревна или брус обеспылить, очистить от смолы либо жирных пятен и прочих загрязнений.

Для нанесения средств стоит выбрать подходящий инструмент. Это может быть кисть, валик или краскопульт. Обработка проводится в сухую, безветренную погоду при плюсовой температуре. При этом важно соблюдать последовательность нанесения.

Чаще всего она будет следующей:

  • нанесение антисептических препаратов;
  • обработка антипиренами;
  • применение гидрофобизирующих средств.

по теме:

Важно! Выбирая конкретную продукцию, стоит обратить внимание на совместимость с остальными препаратами. Лучше всего выбор делать в пользу средств одного производителя, в таком случае есть уверенность, что изделия не отменят защитные средства друг друга. Зная, как правильно обработать брус, можно переходить к следующим вопросам – проведение расчета мауэрлата.

Размеры мауэрлата

Чтобы матица надежно удерживала крышу, необходимо выбрать брус правильного сечения. Как правило, данный параметр должен быть не менее 1/3 толщины несущих стен, оптимально выбирать брус с квадратным сечением 10-20 см. Если же взять более толстый пиломатериал, то он только создаст дополнительную нагрузку на строение, при этом не прибавив прочности кровли.

Также следует иметь в виду, что если длина одного бруса недостаточна, чтобы перекрыть стену, то следует соединять мауэрлат друг с другом, при этом каждая часть должна иметь равные размеры.

Это значит, что не рекомендуется на стену длиной в 7 м, укладывать два бревна, длина которых 6 и 1 м, оба пиломатериала должны иметь размеры по 3,5 м либо 3 и 4 м.

Важно! Для сращивания древесины необходимо делать распилы на соединяемых концах в полбревна и скреплять в стык на гвозди либо болты.

Конкретные параметры мауэрлата будут зависеть от:

  • периметра и площади строения;
  • типа кровли;
  • используемых материалов для кровельного покрытия и несущих стен;
  • наличия дополнительных элементов дома, например, балкона или мансарды;
  • климатических условий в регионе.

Именно данные параметры следует брать в расчет, определяя размеры мауэрлата. Конечно, наиболее важным считается тип монтируемой крыши и материал стен, к которым будет производиться монтаж мауэрлата.

Технологии монтажа мауэрлата

В зависимости от типа несущих стен, установка мауэрлата может производиться по-разному. В частности, существуют свои технологии при креплении бруса к кирпичной стене или к стенам из блоков газобетона. Можно выделить 4 основных способа монтажа мауэрлата.

1. Скрепление с помощью скоб с брусками, вмонтированными в конструкцию стены. То есть, если это кирпичная кладка, то за 3-4 ряда до верха стены в ряды кирпичей вмуровываются прочные брусья, на которые в дальнейшем и закрепляется мауэрлат.

2. Крепление на железные шпильки или арматуру. Технология схожа с предыдущей, только вместо брусков в кладке закрепляется металлическая шпилька, на конце которой есть резьба, далее шпиль проводят через мауэрлат и притягивают брус гайкой.

3 . Обвязка бруса. Для этого в кладку из блоков или кирпичей вставляется прочная проволока, ее концы спускаются с обеих сторон стены, а основание находится на 3-4 ряду от верха стены. Концы проволоки должны быть такой длины, чтобы их хватило на обвязку мауэрлата.

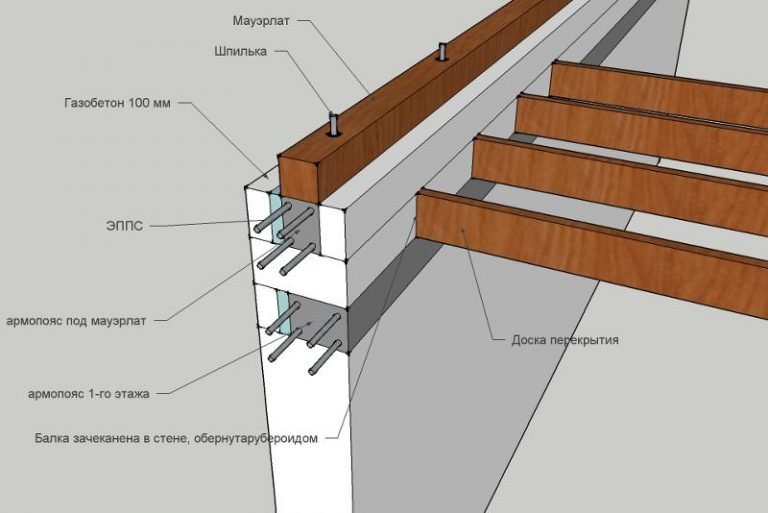

4. Шпильки в армопоясе под мауэрлат. Такой метод отлично подходит для стен из ячеистых блоков. То есть на последнем ряде блоков делается заливка железобетонной смеси, в которую вмуровываются шпильки с резьбой. Рекомендуется выдерживать шаг в 1-2 м. Далее под шпильки делаются отверстия в брусе и мауэрлат притягивается к стене с помощью гаек.

В независимости от того, какая технология была выбрана, важно придерживаться определенных правил, производя монтаж мауэрлата. В частности:

  • следует делать зазор от внешней стороны стены не менее 5 см;
  • балка укладывается по внутреннему краю стен;
  • следует соблюдать ровность укладки, так как от этого зависит прочность кровли;
  • должна быть обязательно проведена гидроизоляция мауэрлата, для этой цели можно использовать рубемаст, еврорубероид или аналогичный материал, в который оборачивается брус, а также обмазку жидкой резиной. Однако, не желательно применять классический картонный рубероид, так как это недолговечное изделие;
  • рекомендуется использовать брус с квадратным сечением, так как работать с ним проще, чем с бревном;
  • необходимо произвести процедуру утепления мауэрлата изнутри, сделать это можно опилками, керамзитом, эковатой, пенопластом либо монтажной пеной;
  • Обустройство и утепление снаружи производиться тем же способом, что и теплоизоляция стен строения;
  • при соединении брусьев мауэрлата следует делать запилы в полбревна в местах стыковки и прочно закреплять два элемента между собой.

Придерживаясь несложных правил и выполняя технологию монтажа по инструкции, можно легко установить мауэрлат своими руками. При этом важно позаботиться о максимально надежном соединении бруса со стенами, а также прочно закрепить стропильную систему.

Довольно часто можно слышать вопрос, нужен ли мауэрлат и какое значение он играет в строительстве дома? И хоть многие мастера устанавливают крыши без подобного элемента, все же как показывает практика, матица способна обеспечить наиболее прочное крепление кровли, а также жесткость и надежность всей несущей конструкции.

Порядок, особенности и схема работ по устройству «кровельного пирога»

Перед утеплением важно правильно и качественно подготовить основание. При монтаже крыши необходимо каждому этапу уделять максимум внимания. Только при таком условии можно обустроить идеальный «кровельный пирог».

Если работы по утеплению кровли проводятся уже во время эксплуатации дома, то в самом начале необходимо оценить состояние всех кровельных конструкций: мауэрлата, стропил, металлических элементов.

При скоплении влаги в определенных местах, ржавчины металлических деталей, гниения деревянных балок, механических повреждений составляющих крыши нужно устранить дефекты, заменить испорченные элементы, обработать деревянные части конструкции антисептическими растворами.

Электрическую проводку, которая расположена непосредственно под кровлей, необходимо перенести.

Утепление конструкции мауэрлата изнутри важно производить тщательно, поскольку именно на нее опирается целостная крыша, которая имеет многослойную структуру утепления.

Такой «кровельный пирог» состоит из следующих слоев:

  • вентиляционного зазора прямо под кровлей;
  • слоя гидроизоляции;
  • контура вентиляции;
  • специально установленного каркаса;
  • теплоизоляции;
  • паровой изоляции;
  • поперечной обрешетки между стропилами для монтажа подвесного потолка.

При монтаже такой конструкции следует соблюдать последовательность работ.

Важно придерживаться некоторых моментов:

  • нельзя экономить на качестве материалов, нужно приобретать продукцию хорошо зарекомендовавших себя на рынке производителей;
  • необходимо выбирать оптимальные виды утеплителей с учетом особенностей и конструкции конкретной крыши;
  • использовать оптимальную толщину утеплительного слоя для качественного утепления чердачного пространства;
  • при монтаже утеплительного слоя важно избегать образования щелей, через которые в зимнее время будет проникать холодный воздух;
  • при укладке слоев гидроизоляции и паровой изоляции особое внимание следует уделять правильной состыковке швов.

В начале всех работ по утеплению необходимо провести тепловую изоляцию мауэрлата. Для этого важно выбрать оптимальные утеплители.

Благодаря правильно подобранным материалам не только утепляется дом, но и обеспечивается надежное основание для целостной конструкции крыши.

Утепление мауэрлата изнутри

Чтобы зимой тепло не испарялось из помещения, а летом не было перегрева – следует выполнить утепление крыши в частном доме своими руками.

Любой современный дом, вне зависимости от величины, имеет крышу. Этот атрибут защищает помещение внутри дома от воздействия различных осадков, ветров и пыли.

Для чего нужно утепление крыши?

Здесь мы расскажем о том, как утеплить ломаную крышу, так ли важно утеплять кровлю, или можно обойтись без этой операции.

Если произвести утепление крыши, то можно значительно сэкономить на отоплении помещения. Кроме того, конструкция кровли будет надежно защищать весь дом.

Если не осуществить качественное утепление крыши изнутри и не провести гидроизоляцию, то в пространство кровли проникнет влага. Это приведет к тому, что деревянные стропила и балки начнут гнить. И за 4 года вся конструкция придет в негодность.

Разумеется, никто не будет рад дорогостоящему ремонту по замене всего каркаса крыши через несколько лет. Именно поэтому параллельно со сборкой конструкции кровли следует грамотно ее утеплить и провести гидроизоляцию крыши дома.

Как утеплить крышу в частном доме? Если вы строите мансардный этаж – то требования к утеплению будут еще строже.

Утеплительные материалы для крыши

Первым делом следует осуществить подбор утеплителя.

На сегодняшний день самыми используемыми материалами такого рода являются:

  • Минеральная вата;
  • Опилки;
  • Пенопласт;
  • Керамзит.

Вышеперечисленные материалы обладают своими достоинствами. Но так как нет полностью идеальной продукции, каждый из этих утеплителей обладает и своими недостатками.

Для того чтобы понять, как правильно утеплить кровлю, мы хотели бы рассказать о строительных технологиях. После чего вы сможете выбрать оптимальный вариант.

Утепление крыши с использованием минеральной ваты

Очень часто, при решении вопроса, как утеплить крышу частного дома, строители отдают предпочтение минеральной вате, как утеплителю.

И это разумно, потому что материал имеет много достоинств:

  • Минеральная вата пожаробезопасная;
  • Она не состоит из вредных веществ;
  • Обладает высокими свойствами теплоизоляции;
  • Минеральная вата является легким материалом, поэтому процесс укладки не представляет труда.

Среди недостатков можно выделить высокую гигроскопичность. Если вы хотите использовать минеральную вату, то обязательно нужна качественная гидро- и пароизоляция. Теперь хотелось бы рассмотреть по этапам, как утеплить односкатную крышу минеральной ватой.

  • При готовности стропильной системы, с внутренней стороны на стропила происходит набивание досок обрешетки. Это необходимо для того, чтобы закрепить утеплитель. Шаг крепления планок обрешетки 20-30 сантиметров.

Как закрепить утеплитель между стропилами?

Наружная сторона стропил понадобится для укладки минеральной ваты в 1-2 слоя. Очень важно не допускать сквозные отверстия в слое утеплителя (подробнее: «Утепление крыши минватой»). Также следует плотно прижимать к стропилам стыки плит.

После завершения работ по укладке утеплителя, можете приступить к гидроизоляции. Следует прибить ее к стропилам, не натягивая, а с учетом небольшого провиса.

Совет: Укладывая гидроизоляционный материал, не перепутайте стороны у его мембраны. Потому что верхний слой предназначен для удерживания влаги, а нижний не должен препятствовать проходу паров и влаги.

Следует делать небольшой нахлест при укладке листов гидроизоляции. Важно оставить зазор в 5 сантиметров между мембраной и слоем утеплителя.

Утепляем крышу

У конька крыши по всей длине делается отверстие для вентиляции (около 10 см мембраны не соединяется со стропилами), это создаст дополнительную тягу.

  • Произведя укладку гидроизоляционной мембраны, можно обустраивать дополнительную вентиляцию. Это происходит путем вбивания брусков вдоль стропил. Сечение должно составлять 25х50 или 50х50.

Совет: При такой работе рекомендуется использовать маленькие куски брусьев длиной в 1-2 метра.

После установки брусьев, следует набить обрешетку с использованием дощечек. Они должны быть уложены поперек стропил. Перед проведением работ целесообразно произвести обработку всего деревянного материала антисептическим раствором.

Оставив такой зазор, вы обеспечите испарение влаги и конденсата с мембраны. Затем на обрешетку укладывается материал для кровли.

  • Процесс утепления кровли подразумевает использование устройства пароизоляции. Оно предотвратит попадание в утеплитель комнатного водяного пара. При этом нужно понимать, как правильно класть пароизоляцию.

Утепление дома: утепляем мауэрлат, мансарду и чердак

Но так как нет полностью идеальной продукции, каждый из этих утеплителей обладает и своими недостатками.

Для того чтобы понять, как правильно утеплить кровлю, мы хотели бы рассказать о строительных технологиях. После чего вы сможете выбрать оптимальный вариант.

Вата вате рознь: выбор утеплителя

Плиты, маты и рулонные материалы из базальтовых волокон, использующиеся для утепления мансарды изнутри, привлекают застройщиков и строителей тремя важными свойствами:

Минеральная вата — эффективный и популярный в России утеплитель

  • Пожаробезопасность. Все марки минваты относятся к категории НГ.
  • Паропроницаемость.
    Благодаря способности впитывать конденсат и испарять его при повышении температуры минвата отлично работает в контакте с деревянными стропилами. Она оберегает их от переувлажнения, являющегося причиной развития грибка и гниения древесины.
  • Хорошие шумопоглощающие характеристики. Хаотично ориентированные волокна наиболее эффективно снижают уровень высокочастотных шумов, являющихся при дожде особенно назойливыми и раздражающими.

Рулонная минеральная вата для утепления мансарды

Описанные характеристики в гораздо большей степени, чем стоимость, влияют на выбор этого вида изоляции для утепления мансарды. Однако, различные марки базальтовой теплоизоляции существенно отличаются друг от друга по ряду других параметров. Утепление мансарды изнутри помещения своими руками требует определенного опыта работы с минватой и накладывает на свойства материала дополнительные ограничения: это становится понятным из видео, размещенного в разделе «Алгоритм самостоятельного монтажа».

Среди этих дополнительных качеств выделяются:

  1. Формат материала. Для укладки между стропильных балок ширина теплоизоляции должна быть 600 — 610 мм.
  2. Плотность. При работе в одиночку чем меньше весит плита или ее отрезок, тем лучше.
  3. Упругость и достаточно высокая жесткость. Это качество значительно упрощает утепление мансарды минватой.
  4. Наличие больших толщин — 100, 150, 200 мм.

Распространено заблуждение, что высокая плотность базальтовой изоляции свидетельствует о ее повышенной энергоэффективности, а низкая — о малой жесткости и неспособности держать форму. Однако, прямой зависимости теплопроводности и жесткости от плотности не существует. Определяющее значение имеют длина, толщина волокон, а также тип их ориентации.

Минвата в виде плит удобна для утепления мансарды в одиночку

Мы сравнили реальные параметры марок минеральной ваты, рекомендуемых ведущими производителями для утепления кровли. Всем четырем заявленным требованиям удовлетворяют только три наименования: Rockmin и Rockmin plus (бренд Rockwool), а также плиты Роклайт Технониколь. Плиты этих марок (формата 1000×600 мм и 1200×600 мм) при толщине 100 мм весят соответственно 1,6 кг; 2,1 кг и 2,9 кг. При этом, они упруги и хорошо держат форму.

Существует множество видов минераловатных утеплителей, которые превосходят рекомендуемые нами по тепловому сопротивлению или жесткости. Но все они имеют неподходящий формат, либо очень тяжелы или недостаточно упруги, и поэтому неудобны для работы в одиночку.

Состав кровельного пирога

Утепление жилой мансарды минеральной ватой требует обязательной компенсации слабых сторон этого материала: способности абсорбировать влагу, поступающую из помещения, а также высокую продуваемость и низкую стойкость в отношении атмосферных осадков. Поэтому в состав кровельного пирога при условии использования волокнистых утеплителей вводятся две, а иногда три мембраны. В направлении из помещения наружу слои располагаются в следующем порядке:

Схема утепления мансарды минватой

  1. Финишная облицовка потолка. Самым теплым материалом для этого слоя является гипсокартон и слой шпаклевки (учитывается отдельно при тепловом расчете).
  2. Воздушный зазор, образованный обрешеткой для крепления финишной облицовки. Равен толщине реек (или оцинкованных профилей) обрешетки. Для работы теплоизолирующей системы этот зазор не обязателен.
  3. Пароизолирующая пленка. Защищает утеплитель от попадания пара, поднимающегося из помещения.
  4. Основной утеплитель (2 — 3 слоя минеральной ваты).
  5. Высокодиффузионная мембрана (гидроизоляция). Ее особенность заключается в одностороннем пропускании воды. Идущая снизу влага (испаряемая минеральной ватой) должна свободно проникать сквозь мембрану, а попадающая сверху вода (атмосферные осадки и конденсат) — стекать под кровельным настилом вниз, на улицу. Пленки такого типа сочетают функции гидробарьера и ветрозащиты. В отечественной практике хорошо себя зарекомендовали трехслойные мембраны изоспан. Лучше для мансарды использовать Изоспан AQ proff, отличающейся высокой прочностью и хорошим показателем пропускания пара (1000 г/м2 в сутки). Зазор между изоспаном и минватой не нужен.
  6. Вентиляционный зазор между мембраной и кровельным настилом. Образуется планками обрешетки, расположенными перпендикулярно стропилам в плане. Толщина обрешетки обычно составляет 4 — 6 см.
  7. Кровельный настил.

Достаточная толщина изоляции

Для определения необходимой толщины минеральной ваты следует выбрать один из независимых сетевых теплотехнических калькуляторов (не принадлежащих какому-либо производителю изоляционных материалов). В фильтрах необходимо указать регион и все составляющие кровельного пирога с указанием материалов и толщин. Каждый воздушный зазор также является значимым утепляющим слоем.

Толщина утеплителя для мансарды должна точно просчитана

После этого расчет покажет итоговую температуру внутри помещения. Методом последовательных приближений можно найти значение всех параметров термоизоляции, обеспечивающих необходимый уровень комфорта в мансарде.

В большинстве регионов европейской части РФ требуемая толщина минеральной ваты при внутреннем утеплении мансарды составляет 280 — 300 мм.

Зачастую застройщики довольствуются значениями 200 — 250 мм, по той причине, что «это соответствует геометрии стропил» и «это проверено практикой». Ими попросту игнорируется факт компенсации тепла в мансарде за счет отопительных систем, расположенных на первом этаже. Деньги, сэкономленные на утеплении мансарды, выливаются в значительный ежегодный перерасход энергии.

Таблица: сравнительная характеристика различных утеплителей и требуемой толщины в зависимости от теплопроводности

Технология самостоятельного монтажа минваты

Вначале необходимо убедиться, что наружные элементы кровельного пирога (или, хотя бы, гидроизоляционный слой) уже смонтированы. Это необходимо, чтобы обезопасить минеральную вату от попадания в нее атмосферной влаги до установки наружной мембраны.

Минеральную вату плотно укладываем между балками перекрытия или стойками

Далее проверяется ширина проемов между стропильными балками. Если размер колеблется между 550 мм и 600 мм, то резать утеплитель не придется (можно использовать фабричную ширину плит 600 — 610 мм). Если расстояние между стропилами окажется больше 600 мм, необходимо будет вырезать из минераловатных плит фрагменты необходимой ширины из расчета монтажного сжатия 20 — 30 мм. Например, если стропильная ниша имеет ширину 720 мм, то из плит 1200×600 мм вырезаются участки 700×600 мм. Остатки 500×600 накапливаются для использования в утеплении различных контуров (для стен мансарды, вокруг оконных проемов, для прокладки сверху ригелей и т. п.)

Второй способ заключается в диагональной резке прямоугольных плит и относительном смещении половинок по этой диагонали. При смещении общая ширина увеличивается, обеспечивая упор торцов ваты в вертикальные грани стропил. Однако, в этом случае для плотной стыковки придется следующие плиты криволинейно резать и с внешней стороны.

Установка минеральной ваты и дальнейшие операции проводятся в одиночку с использованием следующих приемов:

Закрепление минеральной ваты капроновой нитью

  1. Если в проемах между стропилами нет существенных перепадов по ширине, можно устанавливать минераловатные плиты без подготовительных работ. Поджим материала на 20 — 30 мм позволяет выкладывать изнутри помещения в скат крыши все элементы утеплителя. В противном случае для поддержки ваты используется временная (съемная) обрешетка из планок, досок, либо капроновой нити (несъемной), протянутой по нижним граням стропил зигзагом с помощью степлера. Слои минеральной ваты выкладываются в шахматном порядке для перекрывания стыков.
  2. Снизу к торцам стропил степлером крепится пароизоляционная пленка. Стыковать ее необходимо внахлест, проклеивая стыки специальным скотчем.
  3. Монтируется обрешетка для установки финишной потолочной облицовки.

Пошаговая фотоинструкция процесса монтажа теплоизоляции

Видео: как утеплить крышу мансардного этажа минеральной ватой (Isover Профи 100 мм и Ursa Pure One 50мм)

Общая толщина утеплителя составила 250 мм. Фиксация утеплителя осуществляется с помощью бруса 50×40мм. Для устранения провисания минваты, дополнительно автор видеоролика использует шпагат, который крепится степлекром к бруску.

Утепление мансардного этажа. Особенности и исполнение

Особенность утепления мансардного этажа в том, что там требуется наибольшая толщина утеплителя. Почему?

Теплый воздух поднимается вверх, перепад температур через кровлю наибольший. Удерживать тепло в кровле фактически нечему, кроме утеплителя.

Качественно утеплить мансарду – прямая заинтересованность владельца дома. В этом заключается экономическая целесообразность.

Нормативные документы также требуют наибольшую толщину утеплителя именно в кровле.

Возникает вопрос — как разместить утеплитель большой толщины на мансардном этаже в конструкции крыши?

Сколько необходимо утеплителя для мансардного этажа

Обычный вопрос — сколько нужно утеплителя, а точнее, — какая толщина слоя утепления для мансардного этажа потребуется.

Обратимся к нормативам. Из них вытекает, что государство требует проектировать дома с тепловым сопротивлением кровли не менее 4,7 м2С/Вт в средней полосе. Для северных регионов это значение больше.

В кровле преградой для бегства тепла является только лишь один утеплитель. Тонкая внутренняя отделка мансарды, и ковры на стенах практически роли ни какой не играют и в домашних расчетах могут не учитываться.

Следовательно, понадобится около 20 см минеральной ваты с коэффициентом теплопроводности 0,045 Вт/мС, чтобы достигнуть нормативного значения сопротивления теплопрередаче.

Здесь указано реальное значение коэффициента с учетом увлажнения, а не «выдуманное» производителем значение.

15 сантиметров ватного утеплителя для кровли мансарды маловато в регионе, где 20 градусов мороза зимой не редкость. Необходимо чуть более солидное утепление, чтобы выйти на экономически целесообразные показатели отопления (рекомендуемое нормативом), и сделать дом комфортнее.

Возможно ли применение пенопласта?

Применять пенопласт для утепления мансарды можно, но с учетом двух ограничивающих факторов.

  • Пенопласт горит от воздействия пламени (поддерживает горение) и выделяет при этом опасные яды. Его применение должно сопровождаться полным ограждением трудно сгораемой конструкцией толщиной не менее 3 см. В принципе, это выполнимо, путем отделки двухслойным гипсокартоном.
  • По отношению к дереву пенопласт будет пароизолятором. Полная обкладка пенопластом деревянных конструкций не желательна, так как нарушается естественный обмен воздуха в дереве и оно спревает. Если не размещать основную толщину пенопласта между стропилами, а накладывать его на торец стропил за счет внутреннего пространства мансарды, то стропильная система остается более менее вентилируемой, и можно рассчитывать на беспроблемную ее эксплуатацию.

Преимущества пенопласта

Но у пенопласта имеются преимущества перед минеральной ватой.

  • Он меньше проводит через себя пар и не так быстро накапливает внутри воду. За минеральной ватой в этом отношении нужно следить, утепление может нивелироваться и протечкой с крыши и неправильной регулировкой пара внутри утеплителя. В отношении пенопласта эти угрозы при нормальной вентиляции материала не существенны.
  • Он дешевле.
  • С пенопластом легче и безопасней работать, не сложно делать своими руками без особых мер безопасности.Как применить пенопласт на крыше – информация для тех, кто делает теплую мансарду.

Пенополистирол теплее, поэтому его слой нужен меньше, процентов на 20, т.е. и 15 см уже будет достаточно.

Кроме указанных вариантов, существуют еще и другие утеплители. Но рассматривать их не будем, так как все они проигрывают по технико-экономическим показателям указанными здесь минеральной вате и пенопласту.

В качестве примера теплоизоляции мансардного этажа рассмотрим применение минеральной ваты.

Контробрешетка изнутри

Высота стропил чаще находится в пределах 15 — 17 сантиметров. Реже — 20 сантиметров, а иногда и 10 см. Чтобы разместить утеплитель и вентиляционный зазор от 3 сантиметров над ним, нужно делать контробрешетку — поперечные брусья на стропилах. Расстояние между ними такое, что бы обеспечивалось плотное размещение мат принятого утеплителя, — обычно 0,6 метра.

Во время строительства существует соблазн сделать контробрешетку поверх стропил с наружной стороны. Но тогда вентиляционные зазоры могут быть горизонтальными, и открыть их с двух сторон для продува проблематично. Восходящее движение воздуха станет невозможным, или будет затруднено – что недопустимо.

Как правило, при такой схеме не будет обеспечиваться нормальный отвод пара из утеплителя. Такая конструкция будет не жизнеспособной, грозит намоканием всего утеплительного пирога, отсыреванием стропил и их разрушением.

Мембраны и проветривание

Контробрешетка должна делаться с внутренней стороны, а вентиляционные зазоры между минеральной ватой и гидроизоляцией кровли должны быть восстающими, располагаться между стропил. Тогда в вент. зазорах будет обеспечиваться постоянное восходящее движение воздуха из-за его нагрева над утеплителем.

Слой утепления нужно который желательно накрыть паропропускной мембраной, чтобы слой утеплителя не продувался. Это касается и пенопласта, так как между листами возможны щели и продувка сквозняком.

Нужно проследить, чтобы на коньке, и по контуру крыши все вент. зазоры были открытыми, т.е гидроизоляция кровли не должна быть сплошной в районе конька.

Размещение утеплителя и пароизоляция

Возможно, что между стропил будет размещен утеплитель толщиной 15 см. И еще 5 сантиметров между контробрешеткой. Или скорее 10 см между стропил плюс 3 — 5 см вент зазора (без верхнего бруска для формирования вент зазора) и 10 см между контробрешеткой. На контробрешетке набивается дополнительный брусок 1 см. для формирования зазора между пароизоляцией и внутренней обшивкой.

Снизу к контобрешетке крепится пароизоляция, а затем, через зазор от 1 см, — любой облицовочный материал.
Можно также узнать как делается общая теплоизоляция деревянного дома

Схематический чертеж утепления мансардного этажа

1- стена, 2 –мауэрлат, 3 – стропило, 4 – брус контробрешетки, 5- кровельное покрытие, 6 – гидроизоляция, 7 – паропропускная мембрана, 8 – пароизоляция, 9 – утеплитель на стене, 10 – утеплитель в кровле, 11 – вентиляционный зазор

Создание пароизоляции

Особенность в том, что на крыше мансардного этажа в кровельном пироге с минеральной ватой должны присутствовать 3 различные по свойствам мембраны.

Пароизоляция — накладывается снизу на контробрешетку (на стропила) и защищает минеральную вату от пара поступающего из помещения. Применяется специальный ленточный материал-пароизолятор на основе полиэтилена или пропилена.

Полосы накладываются с нахлестом в 10 см и проклеиваются скотчем — образуется сплошная мембрана, закрывающая все утепление минеральной ватой. Прижимается к торцам деревянных брусьев деревянными рейками под облицовочным материалом. Порядок накладки полос — сверху вниз, чтобы воздух, идущий вверх, не мог заходить в стыки.

Обеспечение ветрозащиты

Паропропускная (супердиффузионная) мембрана накладывается непосредственно на утеплитель между стропилами. Представляет из себя трехслойный перфорированный полиэтилен, который пропускает пар, но не воду. Его предназначение — защитить минеральную вату от потока воздуха, который будет продувать слой утеплителя.

А окружающую среду и жильцов двора — от волокон минеральной ваты. При этом обеспечивается полный вывод пара из утеплителя, для чего паропрозрачность материала не менее чем у минеральной ваты — чаще от 1600 гр/м кв. сут. Укладывается с небольшим нахлестом, крепится к боковинам стропил степлером или деревянным планками в соответствии с рекомендациями производителя.

Гидроизоляционная защита утеплителя

Гидроизоляция — защищает стропильную систему и утеплитель от возможных протечек с кровли. Можно применять рубероид или специальный долговечный пленочный материал. Накладывается выше вентиляционного зазора, прижимается кровельным покрытием или деревянным настилом.

Полосы обычно укладываются продольно с нахлестом в 10 — 15 сантиметров. Укладка ведется снизу вверх, так что бы стекающая вниз вода не могла проникать в стыки. Иногда гидроизоляцию не делают, полагаясь на надежность диффузионной мембраны,

Также читайте об ошибках с минеральной ватой, которые влекут серьезные последствия.

Ошибки при утеплении

Из-за чего появляются мостики холода? По мнению специалистов, в большинстве случаев это происходит из-за ошибок при устройстве теплоизоляционного слоя кровельного «пирога». Напомним, что самая распространённая технология возведения мансардной крыши предполагает утепление скатов (одновременно являющихся стенами мансарды) волокнистыми материалами: плитами и — реже — матами на основе каменного или стекловолокна.

Самая распространённая технология возведения мансардной крыши предполагает утепление скатов

  1. Утеплитель устанавливают враспор между стропил, закрывая его со стороны помещения пароизоляционной плёнкой, а со стороны улицы — гидроветрозащитной паропроницаемой мембраной.
  2. Поверх гидроветрозащиты предусматривают зазор с возможностью притока воздуха на свесе карниза и его вытяжки — в районе конька.

Плёнки и вентзазор — меры по защите утеплителя от увлажненияводяным паром (в основном попадающим в подкровельное пространство изнутри здания) или наружной влагой (в результате протечек или задувания осадков ветром через стык элементов мелкоштучного кровельного покрытия). Ведь, как уже говорилось, намокший утеплитель теряет свои теплоизоляционные свойства и постепенно разрушается. А значит, нужно предотвратить его увлажнение.

Вернёмся к мостикам холода. Они могут образовываться из-за использования некачественных волокнистых материалов, которые в процессе эксплуатации дают усадку. Впрочем, и при укладке качественного утеплителя они также могут возникать — вследствие ошибок при выполнении монтажных работ: когда допущены зазоры между плитой и стропильной ногой.

  • Во избежание зазоров необходимо, чтобы ширина плиты утеплителя была на 10-20 мм больше ширины межстропильного проёма.
  • Устанавливая материал враспор, его поджимают, что обеспечивает плотное прилегание к стропильным ногам. Однако геометрия стропильных ног редко бывает идеальной, а потому для более плотного примыкания к ним утеплителя ряд специалистов рекомендует разрезать каждую плиту по диагоналии укладывать её так, чтобы верхняя часть была чуть смещена вниз относительно нижней для лучшего уплотнения.
  • Если при монтаже утеплителя были допущены щели, то их следует заполнять фрагментами из того же теплоизоляционного материала.
  • Кроме того, специалисты рекомендуют делать контур утепления крыши многослойным. Например, контур толщиной 150 мм формировать из трёх плит по 50

Что такое мауэрлат — крепление стропил видео, размеры, крепление армпоясом

При строительстве любая кровля требует особого внимания. Здесь очень важную роль играют равномерное распределение нагрузок на стены, правильно установленная конструкция из стропил, балок и перекрытий. Одним из необходимых элементов всей кровельной конструкции является мауэрлат.

Что такое мауэрлат

Эта деталь крыши представляет собой деревянный брус, являющийся своего рода основанием кровельной конструкции, ее опорой. Он связывает каркас строения с его кровлей, распределяя нагрузку от веса крыши на все строение максимально точно и придавая кровельной конструкции жесткость.

Кроме того, с его помощью выполняется привязка кровли к стенам дома. Этот момент наиболее важен для регионов с сильными ветрами. Сцепление, которое обеспечивает мауэрлат, послужит удерживающим фактором.

В каркасных домах, а также брусовых или бревенчатых в этом качестве выступает верхний брус. Поэтому в этих случаях нет нужды в нем как в отдельном элементе кровельной конструкции.

Материалом для мауэрлата служат как лиственные, так и хвойные породы дерева. Из них изготавливаются брусья, имеющие сечение 150х150 мм, 100х150 мм или 150х80 мм. Допустимо использование бревен диаметром 180 мм. Но в этом случае бревно должно быть очищено полностью от коры и с одной стороны подпилено. Это необходимо для плотного контакта материала с верхней частью стены.

Брусья укладываются в раму по всему периметру строения на верхней части стены, на одном уровне с ее внутренней поверхностью. Каждая балка соединяется с соседней, обеспечивая крепкую конструкцию. Для большей надежности в углах крепятся скобы или металлические пластины.

Для предотвращения процесса гниения материал обрабатывается антисептиками. Кроме того, при укладке с нижней стороны он изолируется водонепроницаемым материалом.

Если каркас кровли изготовлен из металла, в качестве мауэрлата выступает жесткая двутавровая балка или металлический швеллер. Но при строительстве частного дома каркас выполняется, как правило, из дерева.

Укладывается мауэрлат сплошными брусьями на балки, расположенные под стропилами. Но если расстояние между ногами стропил превышает 1,5 м, он укладывается сегментами.

Определение размеров

Размеры мауэрлата включают в себя сечение, толщину и длину. Определяющим моментом в расчете является тип кровли.

Но, кроме того, необходимо учесть еще несколько параметров:

  1. Площадь дома и его периметр.
  2. Материал для покрытия кровли.
  3. Объем кровельной конструкции.
  4. Материал, из которого изготовлена несущая конструкция, а также ее форма и вес.
  5. Климатические и погодные условия.
  6. Тип и назначение чердачного помещения.

Более точный расчет массы бруса вычисляется по формуле: m = rV.

  1. r – плотность дерева.
  2. V – объем мауэрлата.

В свою очередь, для вычисления объема применяется формула: V=SL

  1. S – сечение бруса.
  2. L – его длина, которая измеряется непосредственно перед расчетом.

Для того чтобы произвести замер, нужно выложить балки вдоль стен по всей их длине.

Установка

Для начала необходимо приготовить брус с нужным сечением и гидроизоляционный материал. Также понадобится следующий набор инструментов:

  1. Разводной ключ.
  2. Молоток.
  3. Гвозди.
  4. Болты.
  5. Строительный уровень.

Прежде чем крепить мауэрлат необходимо подготовить поверхность стены. Ее надо очистить от грязи и всего лишнего. Далее между брусом и стеной нужно положить любой материал, обладающий гидроизоляционными свойствами – полиэтилен, рубероид и пр. Желательно уложить его в два слоя. Это защитит древесину от гниения.

Этот элемент кровли укладывается под стропилами на одном уровне с внутренней поверхностью стены. С внешней стороны укладывается ряд кирпича для упрочнения конструкции.

Способов крепления к стене

1. Крепление стальной проволокой

Этот способ достаточно прост. За два-три ряда до полной укладки стены закладывают стальную проволоку сечением 4-6 мм. Расстояние между уложенными кусками проволоки должно соответствовать количеству стропил.

Концы ее выпускаются с внутренней стороны стены и снаружи. Они должны иметь длину, достаточную для последующего крепления бруса. После окончательной укладки стены кирпичом и ее полного высыхания, концы проволоки продеваются через подготовленные отверстия в деревянном брусе и скручиваются, крепко прижимая мауэрлат к стене.

2. Крепление при помощи скоб

В этом случае, так же как и в предыдущем, процесс крепления начинается за два- три ряда до окончания кирпичной кладки. На одинаковом расстоянии укладываются деревянные бруски. Мауэрлат крепится к ним скобами.

3. Крепление с использованием армопояса.

Этот способ применяется, как правило, при строительстве зданий из ячеистого блока (газосиликата, пеноблока и т. д.). Какой-либо другой вид крепления здесь не подойдет ввиду мягкости материала.

По периметру строения заливается армирующий пояс – в процессе заливки в бетонном растворе устанавливаются анкера диаметром 12-14 мм. В брусе просверливаются соответственно расположению анкеров отверстия.

Для точного месторасположения отверстий можно воспользоваться идеально ровной доской. Ее накладывают на анкера, и таким образом производится разметка. Затем доску нужно приложить к нижней части бруса мауэрлата и высверлить на нем отверстия. Подготовив мауэрлат, его насаживают на анкера и прижимают шайбами.

4. Крепление с помощью арматуры или шпилек

За три ряда кладки монтируются строительные шпильки или обыкновенная арматура. Ее высота должна превышать высоту мауэрлата на 30 мм. Затем они пропускаются через просверленные в брусе отверстия и закрепляются гайками при помощи сварки.

Разметку отверстий можно произвести достаточно простым способом. На острие арматуры положить балку и ударить по ней тяжелым предметом. По отметинам, которые в результате останутся на брусе, просверлить отверстия.

5. Анкерное крепление

В этом случае для мауэрлата используется не брус, а доска 50х150 мм. На стены укладывается ряд таких досок, они крепятся к стене с помощью анкеров, длина которых должна быть не меньше 20 см. Следующий ряд прибивается к предыдущему обыкновенными гвоздями, длиной 10 см.

Последний способ обладает некоторыми преимуществами. Основное из них в том, что поднять доски на высоту кровли проще ввиду их легкого веса. Кроме того, укладка стен и монтаж кровли предполагает участие разных людей, поэтому укладку проволоки, анкеров или брусков строители самого дома могут пропустить.

Соединение балок

Длина балок для монтажа должна быть максимальной, чтобы избежать стыков – их должно быть как можно меньше. В случае же необходимости (наличие больших пролетов или колонн) балки соединяются между собой узлом.

С обоих концов бруса делаются запилы на толщину в 10 см и длину 5 см. Запилы накладываются друг на друга и соединяются болтом. Подобным образом происходит соединение балок в углах.

Крепление стропил к мауэрлату

После установки мауэрлата производится следующий этап возведения кровли – крепление стропильных ног.

Оттого насколько правильно будет производиться соединение конструкции и применяемых крепежей зависит прочность всей кровли. При креплении учитываются такие факторы, как форма крыши, особенности стропильной системы, климатические условия.

Оно может производиться двумя способами – жестким и скользящим:

1. Жесткий, не допускающий смещение

В данном случае используются:

  1. Гвозди.
  2. Металлические уголки.
  3. Опорные брусья, прибиваемые к стропилам, длиной до 1 м.

Опорный брус подбивается под стропильную балку, которая жестко опирается на мауэрлат. Поперек оси бруса с обеих сторон крест-накрест вбиваются гвозди. Сверху на стропильную балку строго вертикально вбивается еще один гвоздь.

2. Скользящий способ

Допускает некоторое смещение или поворот стропила относительно мауэрлата. Этот вид крепления производится тремя способами:

  1. На стропильной доске делается запил, которым она и укладывается на мауэрлат. Крепление производится, металлическими уголками, скобами или гвоздями;
  2. Стропильная балка выпускается на стену и крепится металлической пластиной. Это способ используется, как правило, для небольших пролетов, так как при каких-либо серьезных нагрузках такое крепление может не выдержать;
  3. Метод «салазки», при котором используются стальные крепежи-пластины, предназначенные специально для стропил. Такое крепление достаточно надежно, способно выдержать деформацию.

Чаще всего шарнирный способ применяется при возведении кровли деревянных домов. Это связано с возникающей со временем усадкой дома. Кровельная конструкция в данном случае смещается вместе с коробкой строения, исключая возможность каких-либо разрушений.

При креплении стропильной системы к мауэрлату должен соблюдаться определенный порядок. Стропильная доска укладывается на брус и прогон, при этом угол совмещается с ребром мауэрлата.

Производится разметка по линии мауэрлата и прогона, по которой стропило подрезается. Затем производится крепление стропильной доски к коньку. При этом стропила должны ложиться рядом, не упираясь друг в друга, и закрепляются гвоздями, уголками или пластинами.

Блиц-советы

  1. Для того чтобы крепежные болты не утапливались в древесине, под них нужно подкладывать металлические шайбы.
  2. Для соединения деталей запил выполняется на стропильных досках. Это поможет избежать деформации мауэрлата.
  3. Для распила дерева используются специальные инструменты, предназначенные именно для таких работ. Использовать болгарку с пильными дисками в данном случае не рекомендуется.
  4. Для монтажа арматурного пояса необходимо установить опалубку.
  5. Для создания надежной конструкции кровли монтаж мауэрлата обязателен. Это обеспечит прочность конструкции кровли и всего строения, а, следовательно, гарантирует и безопасность.

Статья была полезна?

0,00 (оценок: 0)

Мауэрлат: размеры и расчет материалов

Начинаем строительство крыши. Ставим мауэрлат.

Мауэрлат — это деревянный брус, который укладывается на стены дома с целью передачи и распределения нагрузки от веса крыши, снеговой и ветровой нагрузки от стропил или балок перекрытий на стены. Из-за сложности произношения слова «мауэрлат» многие строители дают ему другие названия, например, мурлат, матица, матка и др.

Строительство любой крыши начинается с установки мауэрлата. Исключением является возведение крыши бревенчатого, брусового или каркасного деревянного домов. Здесь в качестве мауэрлата используется верхний венец брёвен, либо верхний брус.

В качестве мауэрлата чаще всего используется брус 150х100 или 150х150. Укладывать его лучше заподлицо с внутренней поверхностью стены дома. А снаружи не будет лишним сделать для мауэрлата защитное заграждение из кирпичной кладки. Не забываем делать гидроизоляцию для защиты дерева. Двух слоёв рубероида будет достаточно.

Скажу честно, раньше я не уделял должного внимания креплению мауэрлата к стенам дома. Думал крыша такая тяжёлая, ну куда она денется. Да и торнадо, таких как в Америке, в нашем регионе не бывает. Но однажды, лет шесть назад, после очередного летнего урагана, я на одной из улиц нашего города увидел такую картину. Стоит дом, а рядом, буквально метрах в пяти от него, лежит уже полуразрушенная крыша этого дома. Это заставило меня призадуматься.

Существует несколько способов крепления мауэрлата к стенам:

1 способ : в кирпичную кладку на два три ряда ниже верха стены вмуровываются деревянные бруски и мауэрлат крепится к ним при помощи скоб ,

2 способ : при строительстве стен из ячеистых блоков (пенобетон, газосиликат и т.п.) необходимо под крышей делать железобетонный пояс. Так вот непосредственно при заливке этого пояса в него закладываются резьбовые шпильки. Затем в мауэрлатных брусьях сверлят отверстия под эти шпильки и брусья устанавливаются на них, после чего притягиваются к стене гайками с шайбами. Шпильки можно использовать диаметром 12-14 мм. Устанавливать их надо через 1,5-2 метра, не реже.

3 способ : похож на второй способ, при строительстве кирпичных стен шпильки вмуровываются непосредственно в кирпичную кладку на глубину минимум в 3 ряда кирпичей.

Кстати с целью экономии вместо шпилек можно использовать простую арматуру, а гайки приваривать к ней сваркой.

4 способ : в кирпичную кладку также на 3 ряда ниже верха стены вкладывается толстая (3-4 мм) стальная проволока, концы которой выходят наружу и внутрь и имеют длину достаточную, чтобы обвязать мауэрлат.

Часто при установки мауэрлата необходимо сращивать брусья. Делается это с зарезкой брусьев в пол-дерева и скреплением их либо болтами либо гвоздями.

Все вышеперечисленные способы по желанию заказчика мне доводилось использовать, какие-то чаще, какие-то реже. Но в последние годы я всё чаще делаю по-своему. Вообще я всегда, по мере возможности, пытаюсь упростить и облегчить работу. В качестве мауэрлата мы используем обрезные доски 50х150 мм. Сначала раскладываем один ряд досок на стены. Крепим их с помощью анкерных винтов (именно винтов — шляпка под отвёртку, головки болтов будут мешаться). Длина анкеров не менее 20 см. Отверстия в кирпичной кладке или железобетонном поясе делаем с помощью перфоратора, предварительно просверлив обычным сверлом доску.

После этого раскладываем ещё один ряд досок и прибиваем их к первому простыми гвоздями длиной 100 мм. Стыки досок делаем в других местах, тем самым осуществляя перевязку. В углах доски тоже кладем с перевязкой. Таким образом мы получаем мауэрлат толщиной 100 мм, что в принципе достаточно.

Мы пользуемся таким способом по нескольким причинам. Во-первых доски поднимать на высоту легче, чем брусья. Во- вторых, нет необходимости делать зарезку в пол-дерева. Ну и ещё есть такой момент: бывает, когда, например стены выкладывали другие строители , а мы делаем крышу. Конечно, каменщики чаще всего не закладывают ни каких шпилек, закладных брусков или проволоки. Работать приходится с тем, что имеем.

В заключении ещё раз хочу сказать, крыша — как большой парус, поэтому лучше потратить немного времени и закрепить её понадёжнее, чтобы при сильном ветре она не имела возможности даже сдвинуться по стенам.

Мауэрлат для двускатной крыши
С чего начинается строительство крыши? Как установить мауэрлат? Все способы закрепления мауэрлата на стенах дома.

Источник: stroyu-dom-sam.ru

Мауэрлат: размеры и расчет материалов

Крыша дома состоит из двух основных компонентов – стропильная система и мауэрлат. Мауэрлат представляет из себя основу, которая служит надёжным креплением для стропильных брусьев. При строительстве крыши, крайне важно детально просчитать размеры стройматериалов для точной и надёжной конструкции. Рассмотрим основные правила и советы измерения мауэрлата, для получения материала нужных размеров.

Расчет размеров мауэрлата

Строительство крыши начинается именно с мауэрлата, он служит опорой для остальной крышной конструкции, обеспечивает её устойчивость и равномерно распределяет вес конструкции по стенам дома. Именно поэтому очень важно точно рассчитать размеры мауэрлата.

Размеры мауэрлата зависят от следующих факторов:

  1. Параметры площади дома – его периметр и площадь.
  2. Тип конструкции крыши.
  3. Материал используемый в стропильной системе и для покрытия кровли.
  4. Климатические условия.
  5. Является площадь мансардной или нет.

Основным показателем для расчета мауэрлата является вид крыши. Крышная конструкция может быть разных типов, вот основные из них:

  1. Классическая – односкатная, двухскатная, трехскатная или четырехскатная крыша.
  2. Крестообразная.
  3. Складчатая.
  4. Плоская.
  5. Сферическая.
  6. Шатровая, полуовальная и вальмовая.
  7. Шпилеобразная.

Итак, для расчета мауэрлата требуется знать, для какого типа крыши он будет использоваться. Мы рассмотрим как рассчитывать размеры мауэрлата для классической двухскатной крыши. Но прежде чем перейти к рассмотрению мауэрлата для конкретного типа крыши, следует узнать расчетные параметры, общие для всех типов крыш.

А в этой статье рассказывается про устройство, гидроизоляцию и утепление мауэрлата.

Формула для расчета

Во время мерки мауэрлата во первых следует измерить его длину и периметр. Измерять следует верхнюю часть бруса. Минимальное сечение мауэрлата – 100×100 мм.

Далее следует рассчитать вес и объем деревянного бруса. Вот формула для вычисления данных показателей:

m = rV

  • r – плотность дерева,
  • V – объем мауэрлата,
  • m – как можно было догадаться представляет массу деревянного бруса.

Объем мауэрлата вычисляется по следующей формуле:

V = SL

  • S – сечение деревянного бруса,
  • L – его длина или периметр.
  1. Каких размеров бы не был мауэрлат, главное – расположить его на расстоянии как минимум 5 см. от внешней грани стены.
  2. Для большинства случаев подойдет антисептированный деревянный брус из лиственной древесины сечением 100×150 мм.
  3. Следует выложить деревянные брусья по всей длине стен, от одного конца дома до другого.
  4. Далее следует выполнить необходимые замеры, следя за тем, чтобы расстояние между брусьями было равномерным по всей длине укладки.

Рассмотрим как рассчитать параметры мауэрлата для двухскатной крыши.

А тут статья про крепление мауэрлата к газобетону.

В этом подразделе http://ru-house.net/stroitelstvo/krysha/metall/ собрана вся информация о маталлических видах кровли.

Расчеты для двухскатной крыши

Двухскатная крыша является наиболее популярным и простым видом кровли. Благодаря наклонной конструкции, она обеспечивает естественный сток осадков в виде талого снега или дождевой воды, с поверхности крыши. Установка мауэрлата для двухскатной крыши требует немалых затрат и трудоёмкой работы, зато он обеспечивает долговечность и стойкость крышной конструкции.

Для двухскатной крыши подходят деревянные брусья сечением 10×10 или 15×15 см. Толщина мауэрлата не должна быть меньше 10 см, а отступ от края наружной грани стены должен составлять как минимум 6 см. При использовании гидроизоляционного материала, расстояние между слоями должно быть как минимум 40 см. Также следует установить стойки, врубленные в лежни. Расстояние между ними должно составлять от 3 до 5 метров.

Подводя итоги можно сказать, что для расчета мауэрлата следует учитывать множество факторов, определяющих подходящие параметры материала для крепления. В заключении приведем основные параметры мауэрлата, подходящие в большинстве случаев:

  1. Ширина мауэрлата не должна быть меньше 10 см.
  2. Оптимальное сечение деревянных брусьев – 10×15 см.
  3. Подходящий материал для мауэрлата – антисептированные брусья из лиственной древесины.
  4. При расчете массы и объема мауэрлата руководствуйтесь формулой приведенной выше.
  5. Отступ бруса от края стены должен составлять как минимум 5 см.
  6. Расстояние между брусьями мауэрлата должно быть равномерным на всех отрезках конструкции.

Мауэрлат: размеры и расчет материалов
Мауэрлат служит основой для крышной конструкции. Установка мауэрлата всегда требует большой работы, но прежде всего требуется подобрать подходящие параметры материала.

Источник: ru-house.net

Установка стропил на мауэрлат двухскатной крыши

Пояс из мауэрлата является основой, на которой крепятся стропила. Старайтесь скрепить их как можно лучше. От этого зависит долговечность крыши. Прорабы мауэрлат могут называть мурлатом. Если услышите когда-то, поймёте о чём речь.

О мауэрлате

Двигаясь по периметру стен, укладывают мауэрлат. На нём будут располагаться стропила. Его задача прочно связать крышу со строением. Чтобы её не сорвал ураганный ветер. Благодаря мауэрлату нагрузка равномерно распространяется на стены дома.

К монтажу старайтесь подходить ответственно. Бывает, что дом строят, не используя мауэрлат, что тогда происходит? Стропила закрепляют на балках перекрытия, конечно, если они прочные. Выходит, что крыша своим весом давит на те места, о которые опираются и стропила. Мауэрлат выгодно отличается тем, что распределит равномерно нагрузку на стены.

Особенности

Чаще всего под мауэрлат для двускатных крыш берут не цельные бревна, а брусья. Он более удобный и с ним проще работать. Брус ребристый и устойчивый. Если вы его положите на стены, он не упадёт. Мауэрлат очень важен при возведении крыши, потому, прочтите рекомендации и подбирайте брус нужного диаметра. А какой конкретно нужен? Это зависит от разных параметров:

  • Общей площади дома и сколько занимает периметр стен?
  • Типа крыши,
  • Материала, которым укрыта кровля,
  • Материала, из которого сделаны несущие конструкции,
  • Климата в данной местности,
  • Есть ли мансарда, несколько или другие пристройки?

Какой материал можно выбрать под мауэрлат?

  • Дерево, а конкретно — брус,
  • Металл,
  • Балка двутавровая,
  • Швеллер.

Рассмотрим разные варианты.

Как материал, при возведении двускатной крыши подходит брус. Требуется материал с одним из таких сечений (в см):

Материал подкладывают под ноги стропильные, пройдясь по всем стенам. Благодаря этому нагрузка на ваш новый дом будет равномерной.

Когда выбираете древесину. Обращайте внимание на наличие сучков по брусу. Они не должны быть более 2/3 от его толщины. Почему? Потому что материал под нагрузкой должен растягиваться, а сучки этому мешают.

Если вам не повезло, попалась сучковатая древесина и вы не знали, что такие брусья нельзя укладывать, то вскоре где-то на стене или нескольких могут образоваться трещины. Это значит, что материал не сработал как амортизатор под тяжестью крыши.

Доски, которые скреплены

Если вы строите, например, дачный домик, у которого не будет тяжёлой кровли, то можете немного сэкономить, положив вместо цельного тяжёлого бруса. Скреплённые между собой доски. Получится неплохой мауэрлат.

Трубы из стали

Бывает, что конструкцию комбинируют, используют одновременно мауэрлат из дерева и стальные трубы. Деревянные брусья не выступают за дом, а с концов к нему прикрепляют трубы. На них и приходится основная нагрузка, когда двухскатный склон у крыши.

Нередко дополнительно при устройстве мауэрлата используют балки. К трубам предъявляют такие требования:

  • Они должны быть небольшими по сечению. В стропилах проделывают отверстия и через них протягивают трубы,
  • Выбирайте стальные трубы. Ведь они будут удерживать на себе всю кровлю.
  • Сталь должна быть качественной. Недопустимо, чтобы материал со временем претерпел деформацию.
  • В стропилах отверстия проделывают по оси. Их диаметр должен быть меньшим на 10 см, высоты ноги стропильной. Не выходит так? Значит, нужны дополнительные крепления из стали.

Отлично, что трубы из стали отменно сгибаются и они настолько крепкие, что достаточно и небольшого диаметра, чтобы удерживать всю крышу. А то, что в стропилах будут небольшие дыры, им никак не повредит. Они достаточно прочные, чтобы выдерживать нужные нагрузки.

Очень хорошо, что мауэрлат в такой конструкции находится под крышей. Это значит, что он не будет подвергаться воздействию дождя или снега, а значит, не начнёт гнить.

Монтаж мауэрлата

Этот материал по-разному можно крепить к стенам. Рассмотрим варианты закреплений:

  • Кирпичной кладкой. Требуется фиксация конструкции к брускам из дерева, которые вмурованы в стену от верхнего конца ниже на 2 или 3 ряда. Крепят её с помощью скоб.
  • Блоки с ячейками. Для такого крепления у крыши заливают армопояс из железобетона. В заливке нужно оставить шпильки резьбовые Ø от 1,2 и до 4 см. Их устанавливают друг от друга через 150 и до 200 см. В заготовках для шпилек нужно просверлить отверстия. Мауэрлатовые брусья притягивают к стене. Потребуются гайки с шайбами.
  • Если вы ещё строите кирпичные стены. То шпильки можно вмуровывать прямо в кладку. 3 ряда — это достаточная глубина. Чтобы они хорошо закрепились. Дешевле шпилек обойдётся обыкновенная арматура. На неё приваривают гайки.
  • В кирпичную кладку, отступая от верхнего конца стены 3 ряда, можно вложить 3 либо 4 мм проволоку из стали. Концы нужно вывести по обе стороны: наружу и внутрь. Требуется такая длина, которой хватит, чтобы обвязать мауэрлатные брусья.

Мастера говорят, что по желанию заказчика они смогут монтировать мауэрлат любым способом, но когда вы делаете самостоятельно, можете прислушаться к опыту специалистов.

Ещё один способ укладки

Под мауэрлат люди берут доски обрезные 50х150 мм. На стены нужно разложить эти доски в 1 ряд. Крепят их анкерными винтами (их удобно закручивать отвёрткой). Болты не используют, так как их головки мешают. Анкеры требуются не меньше 20 см.

Стыки у досок пусть будут в иных местах, получится перевязка. По углам доски аналогично укладывайте с перевязкой. Выйдет 10 см мауэрлат.

Этот способ хорош потому, что:

  1. Доски легче брусьев и их проще поднимать на строящийся дом.
  2. Для досок не нужна трудоёмкая зарезка в полдерева.
  3. Легче проводить работы. Когда стены возводила бригада, а крышу владелец решил укладывать самостоятельно. Ведь каменщикам вряд ли придёт в голову. Что на стенах нужно заложить шпильки или проволоку, бруски.

Наёмным работникам, которые продолжают строительство, приходится иметь дело с тем, что сделали бригады до них, но когда вы выполняете монтаж двускатной крыши самостоятельно, то прикрепите её хорошенько к мауэрлату. Тогда при сильном метре она не сорвётся и даже не сдвинется в сторону, что может спровоцировать появление трещины на стене.

Установка стропил на мауэрлат двухскатной крыши
Лучший мауэрлат для двускатных крыш из деревянного бруса. Сечение материала выбирайте исходя из: площади вашего дома, типа кровельного материала и нагрузки,

Источник: stroicod.ru

Каких размеров должен быть мауэрлат?

Не все слова из профессиональной терминологии строителей понятны простым обывателям. В лексиконе профессионалов часто упоминается мауэрлат. Однако, что это такое, знают не все. Популярно говоря, мауэрлат – опорная конструкция для крыши здания, включающая стропильную систему и кровлю. Он является основой, фундаментом крыши, объединяющим все элементы ее конструкции в единый каркас.

Мауэрлат компенсирует отклонения от проектного положения кровли и не допускает даже небольшого уклона в любую сторону. Ведь точно выполнить возведение стен и обеспечить равную высоту по всему периметру постройки проблематично.

Основание крыши должно обеспечивать надежную фиксацию стропильных элементов. Поэтому при обустройстве крыши важно точно рассчитать размеры мауэрлата для обеспечения прочного крепления стропил.

Являясь соединительным звеном между крышей постройки и стенами, он пропорционально распределяет усилия на контур основания. На любой мауэрлат размеры определяются с учетом особенности стропильной конструкции и массы кровли. Рассмотрим этот вопрос детальнее.

В классическом варианте мауэрлат (фото ниже) это просушенный брус либо бревно, закрепленный сверху на наружные стены или армопояс по периметру дома

Особенности и назначение

Опорная конструкция в классическом варианте исполнения представляет собой установленный по периметру наружных стен здания контур из сухого бруса или бревенчатых заготовок. Мауэрлат выполняет следующие задачи:

  • равномерно распределяет по контуру здания усилия, передаваемые стропильными элементами на площадь основания крыши, компенсирует локальные точечные усилия в местах опирания стропил,
  • осуществляет фиксацию кровли к опорным стенам, являясь между ними надежным посредником, что особенно актуально для районов со значительными ветровыми нагрузками.

Целесообразность сооружения

Устройство мауэрлата необходимо для компенсации передающихся кровлей здания следующих видов нагрузок:

  • Вертикально действующих усилий, передаваемых массой кровли, а также ветровой и снеговой нагрузками.
  • Горизонтальных составляющих от распорных нагрузок, передающихся от находящихся под углом стропил, пытающихся раздвинуть контур постройки.

Как правило, мауэрлат устанавливают из бруса, а не из бревна, поскольку работать с ним намного проще

Что влияет на геометрические параметры?

В большинстве случаев оптимальным вариантом для изготовления является деревянный брус, с которым практичнее работать, по сравнению с бревнами. Прямоугольная форма сечения бруса облегчает установку, благодаря чему он более устойчив и удобен при монтаже.

Учитывая особую функцию, которая отведена мауэрлату, сечение мауэрлата определяется с особой скрупулезностью и зависит от следующих моментов:

  • геометрических размеров возводимого здания,
  • конструкции кровли, включающей применяемый для покрытия и изготовления стропил материал,
  • особенностей климатического пояса, где производится строительство,
  • наличия мансардной постройки, увеличивающей нагрузку на контур.

Главным фактором, влияющим на размер опорной рамы, является конструкция крыши, которая выполняется:

  • Классической формы, имеющей от одного до четырех скатов.
  • Пирамидального очертания со шпилеобразным возвышением.
  • Складчатого типа.
  • Плоского вида.
  • Сферической или шатровой формы.
  • Крестообразной, ломаной конфигурации.

Учитывая, насколько важную роль для крышной конструкции играет мауэрлат, размеры бруса (сечение, толщина) должны быть подобраны с особой тщательностью

Сечение мауэрлата выбирается с учетом конфигурации, особенностей кровли, а также ее массы. Наиболее часто применяются классические размеры, выраженные в миллиметрах, предназначенные для следующих типов строений:

  • малых архитектурных форм – 100 х 100,
  • двускатных крыш – 100 х 150,
  • усиленных конструкций – 150 х 150,
  • сложных мансардных построек жилых зданий – 250 х 250.

Общие рекомендации

Независимо от параметров, геометрических размеров опорной рамы, придерживайтесь следующих рекомендаций:

  • Устанавливайте мауэрлат с отступом 5 см от внешнего контура стен.
  • Производите предварительно пропитку древесины антисептиком.
  • Кладите брусья по всему периметру без зазоров.
  • Применяйте древесину лиственных пород.
  • Контролируйте расстояние между брусьями, используя точный мерительный инструмент.
  • Крепите опоры к стенам, применяя резьбовые шпильки, установленные с интервалом 1,5-2 метра.

Как производится расчет?

Определение массы опорного бруса производите путем умножения плотности древесины на объем мауэрлата. Механизм расчёта довольно простой. Толщина мауэрлата, перемноженная на его ширину, составляет площадь сечения. Умножив ее на длину опорного элемента, получаем объем.

На примере обычной крыши, имеющей два ската, рассмотрим рекомендации по геометрическим размерам.

Кровля треугольного сечения обладает высокой устойчивостью и долговечностью. Она позволяет осадкам, благодаря наклону, естественным образом сходить с поверхности. Монтаж опорной конструкции для такой крыши – трудоемкий процесс, требующий немалых усилий. Результат – длительный срок службы, оправдывает затраты времени и финансов.

Ширина мауэрлата должна составлять не менее 10-15 сантиметров. Обязательно для надежной эксплуатации конструкции установите под брусья гидроизоляционный материал. Интервал между стойками, применяемыми в качестве опор, обеспечьте в интервале 3-5 м.

Расчет параметров мауэрлата основан на учете моментов, связанных с конструкцией крыши и особенностями прикрепления ее элементов. Точные измерения, выполненные в процессе строительства – гарантия надежности конструкции, ее длительного использования.

Каких размеров должен быть мауэрлат?
Для чего предназначен мауэрлат и какие задачи он выполняет? Что влияет на размер опорной рамы? Как должен производится расчет? Советы и рекомендации при сооружении опорной рамы.

Источник: pobetony.ru

Размеры мауэрлата

Мауэрлат для крыши – это как фундамент для всего здания. Именно этот брус считается основанием кровли. Он принимает на себя передаваемую стропилами нагрузку и распределяет ее равномерно по стенам строения. Такая функция важна для прочности дома и его долголетия. Также мауэрлат называют маточным бревном, матицей или маткой и, как правило, выполняется он из бруса с большим сечением. При самостоятельном возведении жилья, пользователи могут столкнуться с рядом проблем. В частности, довольно распространенными являются такие вопросы, как: какой толщины должен быть мауэрлат или как правильно монтируется данный элемент? Чтобы ответить на них, стоит детально рассмотреть технологию установки матицы, параметры, от которых зависит конкретный выбор бревна либо бруса, а также рекомендуемые стандартами размеры для мауэрлата.

Особенности мауэрлата

Можно сказать, что именно мауэрлат – это один из главных элементов кровли. Этот брус является частью стропильной системы и основанием всей крыши. Если строить дом без него, то точечная нагрузка от стропильных ног будет оказывать давление только в определенных местах на стене и со временем прочность всего строения заметно ухудшиться. Кроме того, мауэрлатная балка необходима для фиксации кровельной конструкции, то есть матица прочно монтируется к стенам, а к ней уже закрепляются стропила, подробнее читайте: крепление стропил к мауэрлату. Укладывается элемент с небольшим отступом от края стены, это значит, толщина мауэрлата не может быть шире самой стены. Такая деталь необходима для построек из самого различного материала, при этом в зависимости от типа здания, может меняться конструкция и крепление мауэрлата.

Если дом из кирпича, то для закрепления балки следует смонтировать армопояс из бетона. В этот слой вставляются металлические анкера либо арматура, на которые в дальнейшем и устанавливается мауэрлат, подробнее читайте: армопояс под мауэрлат. Если требуется возводить крышу на деревянном строении, то функции мауэрлата выполняет венец, то есть верхняя балка или брус, также зафиксированные на анкера с несколькими нижерасположенными брусьями либо дополнительно обвязанные в единую систему прочной проволокой. На зданиях, где основной каркас из металла, рекомендуется использовать для мауэрлата металлический двутавр либо швеллер. Наиболее распространенное сечение мауэрлата составляет 15х15 см. Однако, в различных ситуациях, данный параметр может существенно отличаться. Что важно учитывать, при расчете основных размеров? Рассмотрит подробно данный вопрос.

Критерии для расчета мауэрлата

Чтобы маточные балки действительно надежно справлялись со своей основной функцией, важно выполнить данный элемент по всем правилам и с соблюдением предписанных технологий. Определять размеры мауэрлата стоит с учетом 5 основных критериев.

  1. Параметры дома, конкретно периметр и его площадь.
  2. Используемые материалы для стен строения, стропил и финишного покрытия кровли.
  3. Наличие мансардного этажа.
  4. Климатические особенности региона.
  5. Тип конструкции крыши.

При этом именно от вида кровельной системы во многом будут зависеть параметры мауэрлата. Конструкция крыши может иметь самые различные разновидности, вот лишь наиболее популярные:

  • кровля со скатами – одно-, двух, четырехскатная и так далее,
  • шатровые или куполообразные крыши,
  • вальмовая и полувальмовая,
  • плоские конструкции,
  • крестообразная или ломанная.

В зависимости от конкретного типа будет меняться и расчет мауэрлата, соответственно изменятся основные значения этого элемента. Чтобы понять, как произвести расчет, стоит воспользоваться специальными формулами.

Общие расчетные параметры

Надежность всего дома и кровли в частности, зависит от верного выбора бруса для устройства мауэрлата. Сечение мауэрлата может быть квадратным либо прямоугольным – это наиболее оптимальные варианты, которые позволяют добиться максимальной устойчивость элемента. Так как, используя круглые бревна, необходимо будет обтесать одну из сторон, которая должна примыкать к стене. Разумеется, без специальных инструментов сделать это идеально ровно не получится, а значит, есть вероятность перекоса стропильной системы в дальнейшем. Поэтому оптимально использовать готовый брус, сечение которого варьируется в пределах 10-25 см. При этом размер мауэрлата должен быть не менее 1/3 от толщины несущих стен, но не слишком большим. Если балка будет массивной, то она создаст дополнительную нагрузку на конструкцию строения, но прочности кровли это не прибавит. Что касается длины, то оптимально использовать брус, равный по данному параметру стене. Если же нет такой возможности и необходимо будет стыковать два элемента между собой, то в этом случае важно применять отрезки равные по длине либо отличаемые минимально. Соединение делается методом перекрытия, то есть на конце одного бруса вырезается верхняя половинка, на другом нижняя, а затем производится наложение двух концов и скрепление их насквозь болтами либо гвоздями.

Чтобы понять, какой должна быть высота мауэрлата, ширина и прочие параметры, следует рассчитать объем деревянной балки и ее вес. Для этого можно воспользоваться простыми формулами. Для расчета массы: m = rV, где r – это плотность древесины и V – это объем. Соответственно, чтобы найти объем, стоит использовать формулы: V = SL, где S – сечение, а L – длина. Если все основные параметры можно измерить самостоятельно, то узнать плотность древесины довольно легко из специальных таблиц, кроме того, многие производители пиломатериала подробно расписывают характеристики реализуемого товара. В частности, наименьшей плотностью обладают такие породы, как пихта сибирская, сосна, ель, липа и прочие. Имея все параметры, останется только подставить их в формулы и получить результат подсчетов.

Рекомендуемые параметры для мауэрлата

В строительных ГОСТах и СНиПах подробно расписан рекомендуемый размер мауэрлата. В частности, наиболее оптимальный вариант – это применение бруса из древесины лиственных пород, сечение которого составляет 10х15 см. Также возможны такие вариации, как 10х10 либо 15х15. То есть не стоит применять балку, ширина кот

Как нарастить мауэрлат, узлы соединения мауэрлата друг с другом

  • Главная
  • Каталог проектов
      • Каталог проектов №1
      • Каталог проектов №2
  • Проектирование
    • 3D Визуализация
    • Домов
    • Крыш
    • Коммерческих зданий
    • Строительство
      • Дом под ключ
      • Фундамент
      • Коробки
      • Крыши
      • Поэтапное строительство
      • РЕМОНТ:
        • Кровли
    • Купить доску с лесопилки
      • ДОСКА ОБРЕЗНАЯ 1 СОРТ
        • Доска
        • Доска + строг + сушка
      • ДОСКА ОБРЕЗНАЯ 2 СОРТ
        • Доска
        • Доска + строг + сушка
      • БРУС 1 СОРТ
        • Брус
        • Брус + строг + сушка
      • БРУС 2 СОРТ
        • Брус
        • Брус + строг + сушка
      • БРУСКИ
        • Брусок
        • Брусок + строг + сушка
      • РЕЙКА
        • Рейка
        • Рейка + строг + сушка
    • База знаний
      • ВСЕ О ФУНДАМЕНТЕ:
        • Глубина фундамента
        • Глубина ленточного фундамента
        • Монолитная плита
        • Чертеж монолитной плиты
        • Гидроизоляция фундамента
      • ВСЕ О КРОВЛЕ:
        • Расчет соединения стропил
        • Наращивание стропил по длине
        • Сращивание стропил по длине
        • Соединение стропил внахлест
        • Соединение стропил встык
        • Мауэрлат без распорной нагрузки
        • Мауэрлат с распорными нагрузками
        • Узлы крепления мауэрлата
        • Установка аэраторов
        • Укладка подкладочного ковра
        • Укладка ендового ковра
      • ВСЕ О КОРОБКАХ:
        • Все об утеплении дома
        • Чем резать керамические блоки
        • Гидроизоляция перед кладкой
        • Перевязка между стенами
        • Толщина шва
        • Монтаж плит
        • Как сделать опалубку
      • КАК ЭКОНОМИТЬ:
        • На стропилах
        • На сечение стропил
      • ВСЕ О СТРОЙМАТЕРИАЛАХ:
        • Как правильно экономить
          РЕКОМЕНДУЕМ
        • Где купить дерево
        • Смесь для керамических блоков
        • ВАЖНО ЗНАТЬ
        • Клей для фасада
      • ЧАСТЫЕ ОШИБКИ:
      • Вопрос ответ
      • Видео инструкции
    • Галерея
    • Прайс-лист
      • Дом под ключ
      • Фундамент
      • Коробка
      • Крыша
      • Проектирование
    • Контакты
      • +7 (495) 744-85-11
      • Сотрудничество
      • Контроль качества
      • Вакансии
      • Отзывы
      • О компании
    • Рассчитать проект
    • Личный Кабинет
    • Напишите нам
    Обратный звонок Задать вопрос +7 (495) 744-85-11 Рассчитать проект Личный Кабинет
    • Каталог проектов
      • НАШИ ПРОЕКТЫ:
        • Каталог проектов №1
      • Каталог проектов №2
        • ПО МАТЕРИАЛУ:
          • > Каменные
            • КАМЕННЫЕ ДОМА:
              • Из кирпича
              • Из керамических блоков
              • Из газобетона
              • Из пеноблоков
              • Из шлакоблоков
              • Из керамзитобетонные
              • Из газосиликатных блоков
              • Из полистиролбетонна
              • Из арболитовых блоков
              • Из ячеистого бе

    put it right — Перевод на итальянском языке — esempi inglese

    В базе al termine ricercato questi esempi potrebbero context parole volgari.

    В base al termine ricercato questi esempi potrebbero context parole colloquiali.

    Пытался поставить сразу .

    Он должен ЗНАТЬ, чтобы исправить .

    Мне на нужно было поставить сразу , и не только ради меня.

    Джейк использует нас, чтобы попытаться исправить .

    Просто думал поправлю .

    Но у нас есть шанс поправить .

    Пытался поправить .

    А потом положили прямо ему в живот.

    « Pete è ok ?», «Si» E poi collegano il tubo al suo dentaco.

    И он как раз поставил сразу в производство.

    В прошлый раз был здесь поправил .

    Мы могли бы ввести машину, поставить ее прямо позади теплицы Калеба.

    Мы поставили прямо обратно в комп.

    Давай, блондиночка, положи сюда .

    Надо поправить .

    Я поставил прямо здесь месяц назад.

    Собственно всего поставил сразу в блоге.

    Просто поместите это правильно там.

    Я положу ей на стол.

    Я положил прямо вот на этот стол.

    L’avevo messo su questo tavolo.

    Я положу прямо рядом со своим сообщением маме.

    Lo metto insieme al messaggio per mia madre.

    Следует ли оставлять ноутбук постоянно подключенным к розетке?

    Что лучше: оставить ноутбук включенным или использовать его от аккумулятора? Оказывается, ответ не совсем однозначный.

    В тот или иной момент все пользователи ноутбуков задаются одним и тем же вопросом: плохо ли оставлять ноутбук постоянно подключенным к розетке?

    Оказывается, ответ не совсем однозначный.Итак, давайте посмотрим.

    Знай свой аккумулятор для ноутбука

    В ноутбуках используются два основных типа аккумуляторов: литий-ионные и литий-полимерные.Хотя это разные технологии, они в целом работают одинаково, генерируя энергию за счет движения электронов.

    Этот постоянный поток также необходим для поддержания здоровья батареи.

    Для обоих типов аккумуляторов верны следующие утверждения (по крайней мере, для современных ноутбуков):

    • Аккумулятор нельзя перезарядить. Нет опасности перезарядить аккумулятор, если вы оставляете его постоянно подключенным к розетке. Как только он достигнет 100 процентов, он прекратит зарядку и не начнется снова, пока напряжение не упадет ниже определенного уровня.
    • Полная разрядка аккумулятора приведет к его повреждению. Если аккумулятор полностью разрядится в течение длительного периода, он может перейти в состояние глубокой разрядки. Это может быть фатальным — вы никогда не сможете зарядить его снова.(Вы можете попробовать эти методы, чтобы быстро запустить разряженную батарею ноутбука.)

    Итак, исходя из этого, можем ли мы сделать вывод, что вы должны постоянно оставлять свой ноутбук подключенным к сети? Не совсем.

    Вещи, повреждающие литиевые батареи

    Правда о литиевых батареях в том, что они нестабильны по своей природе.Они начинают терять мощность с момента производства, и есть множество факторов, ускоряющих их упадок. Они включают:

    • Циклы заряда / разряда. Каждую батарею можно заряжать и разряжать ограниченное количество раз.
    • Уровень напряжения. Чем выше уровень заряда (измеряется в вольтах на элемент), тем меньше срок службы батареи.
    • Высокая температура, более 30 градусов Цельсия. Это может нанести непоправимый ущерб.

    Последние два — это те, которые нас больше всего беспокоят.Всестороннее исследование Battery University показывает, как уровень напряжения и высокие температуры сокращают срок службы изолированной батареи и даже больше, когда они сочетаются.

    Уровень заряда или напряжения

    Литий-ионные аккумуляторы заряжаются до 4.20 вольт на ячейку, что составляет 100 процентов ее емкости. На этом уровне срок службы батареи составляет 300-500 циклов разряда.

    Каждые 0.Снижение заряда на 10 В / элемент удваивает количество циклов разряда, пока не будет достигнут оптимальный уровень: 3,90 В / элемент с 2400-4000 циклами разряда.

    К сожалению, на этом уровне аккумулятор заряжен всего на 60 процентов.Время работы составит чуть больше половины полностью заряженного аккумулятора.

    Тепло

    А еще жара.Высокие температуры, обычно превышающие 30 градусов Цельсия, сокращают срок службы батареи независимо от каких-либо других факторов. Просто оставить ноутбук в машине летним днем ​​- плохая идея.

    Когда вы комбинируете стресс от высокой температуры со стрессом от высокого напряжения, последствия становятся еще хуже.

    Исследование Battery University показывает, что емкость батареи, хранящейся с 40-процентным зарядом при 40 градусах, через год упадет до 85 процентов.

    При зарядке на 100 процентов емкость падает до 65 процентов при тех же условиях.Для полностью заряженного аккумулятора при 60 градусах емкость резко падает до 60 процентов всего за три месяца .

    Доказательства кажутся очевидными.Постоянно заряженный на 100 процентов аккумулятор постепенно сокращает срок его службы. Поддерживать его на 100% и подвергать воздействию высоких температур

    90 Удивительных цитат о совместной работе, чтобы вдохновить и мотивировать вашу команду

    Нужны мощные цитаты о совместной работе, чтобы вдохновить и мотивировать вашу команду?

    Не волнуйтесь, мы вас позаботимся.

    Эта статья содержит 90 мотивирующих цитат о командной работе, которые вдохновят вашу команду на стремление к величию.

    Наша подборка цитат и высказываний команд охватывает следующие аспекты —

    (Щелкните ссылки, чтобы перейти к определенному разделу)

    Мы также дадим вам 10 практических советов, которые помогут вам добиться максимальной отдачи от своих сотрудников.К концу этой статьи у вас будет набор командных высказываний и тактик для создания высокомотивированной команды, созданной для достижения успеха!

    Мотивационные цитаты о совместной работе

    1. «В одиночку мы можем сделать так мало; вместе мы можем так много сделать ».

    Хелен Келлер — американский писатель, активист и преподаватель

    1. «Индивидуальная приверженность коллективным усилиям: это то, что заставляет работать команду, компанию, общество, цивилизацию.”

    Винс Ломбарди — бывший игрок и тренер НФЛ

    1. «Никто из нас не так умен, как все мы».

    Кен Бланчард — американский писатель

    1. «Талант побеждает в играх, а командная работа и интеллект — в чемпионатах».

    Майкл Джордан — американский баскетболист

    1. «Работа в команде — это способность работать вместе над достижением общего видения, способность направлять индивидуальные достижения на достижение целей организации.Это топливо, которое позволяет простым людям добиваться необычных результатов ».

    Эндрю Карнеги — бизнес-магнат и филантроп

    1. «Никто не может насвистывать симфонию. Чтобы ее сыграть, нужен целый оркестр ».

    H.E. Люккок — Американский профессор и писатель

    1. «Лучшая командная работа — это люди, которые работают независимо друг от друга для достижения одной цели в унисон».

    Джеймс Кэш Пенни — американский предприниматель

    1. «Если все вместе движутся вперед, успех сам о себе позаботится.”

    Генри Форд — основатель Ford Motor Company

    1. «В командной работе тишина не золотая. Это смертельно.

    Марк Сэнборн — Автор, спикер и предприниматель

    1. «Группа становится товарищем по команде, когда каждый член достаточно уверен в себе и своем вкладе, чтобы хвалить навыки других».

    Норман Шидл — Автор

    1. «Чтобы развести огонь, нужны два кремня.”

    Луиза Мэй Олкотт — американский писатель и поэт

    1. «Что отличает хороших игроков от великого, так это то, что великий игрок готов отказаться от своих личных достижений ради достижения группы».

    Карим Абдул-Джаббар — американский баскетболист

    1. «Самое приятное в командной работе — это то, что на вашей стороне всегда есть другие».

    Маргарет Карти — американский политик

    1. Взаимозависимые люди объединяют свои собственные усилия с усилиями других для достижения наибольшего успеха.

    Стивен Кови — американский писатель и педагог

    1. «Командная работа — это секрет, благодаря которому обычные люди достигают необычных результатов».

    Ифеани Енох Онуоха — Автор

    1. Небольшая группа думающих людей может изменить мир. Действительно, это единственное, что когда-либо имеет

    Маргарет Мид — Американский культурный антрополог

    1. «Главный ингредиент славы — это остальная часть команды.”

    Джон Вуден — американский баскетболист и тренер

    1. «Помните, командная работа начинается с построения доверия. И единственный способ сделать это — преодолеть нашу потребность в неуязвимости ».

    Патрик Ленсиони — Американский писатель

    1. «Сила команды — это каждый отдельный член. Сила каждого члена — это команда ».

    Фил Джексон — американский бейсболист и тренер

    1. «Группа — это группа людей в лифте.Команда — это группа людей в лифте, но лифт сломан! »

    Бонни Эдельштейн — американская актриса и драматург

    1. «Обучение без возможности поделиться тем, что мы узнали, немного похоже на приготовление пищи для себя; мы делаем это, но мы, вероятно, не будем этого делать ».

    Майк Шмокер — Автор

    1. «Соотношение« мы »и« я »- лучший показатель развития команды.”

    Льюис Б. Эрген — американский музыкант

    1. «Я не самый умный парень в мире, но я уверен, что могу выбрать умных коллег».

    Франклин Д. Рузвельт — 32-й президент США

    1. «По отдельности мы — одна капля. Вместе мы океан ».

    Ryunosuke Satoro — Японский писатель

    1. «То, как команда играет в целом, определяет ее успех.У вас может быть самая большая группа отдельных звезд в мире, но если они не будут играть вместе, клуб не будет стоить ни копейки ».

    Бейб Рут — американский бейсболист

    1. «Независимо от того, насколько гениален ваш ум или стратегия, если вы играете в одиночку, вы всегда проиграете команде».

    Рид Хоффман — американский предприниматель и писатель

    Вдохновляющие цитаты о построении успешной команды и бизнеса

    1. «Построение миссии и построение бизнеса идут рука об руку.”

    Марк Цукерберг — основатель и генеральный директор Facebook

    1. «Бизнес, который не приносит ничего, кроме денег, — плохой бизнес».

    Генри Форд — основатель Ford Motor Company

    1. «Там, где мало смеха, мало успеха».

    Эндрю Карнеги — бизнес-магнат и филантроп

    1. «Скорость босса — это скорость команды».

    Ли Якокка — American Automobile Executive

    1. «Успешный человек — это тот, кто узнает, что с его бизнесом, раньше, чем его конкуренты.”

    Автор Неизвестен

    1. «Я горжусь многими вещами, которых мы не делали, так же как и тем, что мы сделали. Инновации говорят «нет» тысячам вещей ».

    Стив Джобс — основатель и генеральный директор Apple

    1. «Если ваши действия вдохновляют других мечтать больше, узнавать больше, делать больше и становиться больше, вы лидер».

    Джон Куинси Адамс — шестой президент США

    1. «В конце концов, великий лидер известен только по тому влиянию, которое он или она оказывает на других.”

    Джим Стовалл — Американский писатель

    1. «Бизнес должен быть увлекательным, он должен быть интересным и должен развивать ваши творческие инстинкты».

    Ричард Брэнсон — основатель Virgin Group

    1. «Успех обычно приходит к тем, кто слишком занят, чтобы его искать».

    Генри Дэвид Торо — американский философ и поэт

    1. «Это была одна из моих мантр — сосредоточенность и простота.Простое может быть сложнее, чем сложное; вам нужно много работать, чтобы ваше мышление было чистым, чтобы сделать его простым ».

    Стив Джобс — основатель и генеральный директор Apple

    1. «Если вы ориентированы на конкурентов, вам придется подождать, пока конкурент что-то сделает. Ориентация на клиента позволяет вам быть более новаторским ».

    Джефф Безос — основатель и генеральный директор Amazon

    1. «Стремление к успеху без тяжелого труда похоже на попытку собрать урожай там, где вы не сажали.”

    Дэвид Блай — политик США

    1. «Единственное место, где успех важнее работы, — это словарь».

    Видал Сассун — британско-американский парикмахер и предприниматель

    Вдохновляющие цитаты о самоотвержении

    1. «Когда вы просыпаетесь утром, у вас есть два выбора: снова заснуть или проснуться и преследовать эти сны».

    Автор Неизвестен

    1. «Предприниматель — это тот, кто спрыгивает со скалы и строит самолет по пути вниз.”

    Рид Хоффман — предприниматель, венчурный капиталист и писатель

    1. «Вы не должны зацикливаться на том, почему вы не можете что-то сделать, что делает большинство людей. Вам следует сосредоточиться на том, почему, возможно, вы могли бы стать одним из исключений ».

    Стив Кейс — американский предприниматель

    1. «Если вы боитесь рискнуть, все равно пользуйтесь им. То, что вы не делаете, может вызвать такие же сожаления, как и допущенные вами ошибки ».

    Иянла Ванзант — Американский спикер

    1. «Разница между успешным человеком и другими заключается не в отсутствии силы, не в знаниях, а в отсутствии воли.”

    Винс Ломбарди — бывший игрок НФЛ и футбольный тренер Грин Бэй Пэкерс

    1. «Не бывает самодельного человека. Вы достигнете своих целей только с помощью других ».

    Джордж Шинн — Американский бизнесмен

    1. «Не позволяйте страху проиграть больше, чем радость от победы».

    Роберт Кийосаки — американский бизнесмен и писатель

    1. «Если то, что вы делаете, не движет вас к вашим личным целям, значит, это уводит вас от ваших личных целей.”

    Брайан Трейси — канадско-американский мотивационный спикер

    1. «Человек не сможет открывать новые океаны, если у него не хватит смелости потерять из виду берег».

    Андре Жид — французский писатель и лауреат Нобелевской премии по литературе

    1. «Когда дойдете до конца веревки, завяжите узел и держитесь».

    Авраам Линкольн — 16-й президент США

    1. «Есть два типа людей, которые скажут вам, что вы не можете изменить мир к лучшему.Те, кто боятся пробовать, и те, кто боится вас, добьются успеха ».

    Рэй Гофорт — лидер профсоюзов

    1. «Есть два основных типа людей. Люди, которые добиваются чего-то, и люди, утверждающие, что добились чего-то. Первая группа менее многолюдна ».

    Марк Твен — Американский писатель

    1. «Не попадайтесь в ловушку догм, которые живут за счет результатов мышления других людей.Не позволяйте шуму чужих мнений заглушить ваш собственный внутренний голос. И самое главное, имейте смелость следовать своему сердцу и интуиции ».

    Стив Джобс — основатель и генеральный директор Apple

    1. «Тот, кто не побеждает каждый день какой-нибудь страх, не познал секрет жизни».

    Ральф Уолдо Эмерсон — американский философ и поэт

    1. Нет ничего лучше, чем откусить больше, чем вы можете прожевать, а потом все равно его жевать.

    Марк Бернетт — британский теле- и кинопродюсер

    1. «Во времена сильного стресса или невзгод всегда лучше оставаться чем-то занятым, направить свой гнев и свою энергию на что-то позитивное».

    Ли Якокка — American Automobile Executive

    1. «Оценивайте свой успех по тому, от чего вам пришлось отказаться, чтобы его получить».

    Далай-лама

    1. «Большая работа обычно достается мужчинам, доказавшим свою способность перерасти мелкую.”

    Ральф Уолдо Эмерсон — американский философ и поэт

    1. «Терпение, настойчивость и упорство — непревзойденное сочетание для достижения успеха».

    Наполеон Хилл — американский писатель

    1. «Если ты действительно хочешь что-то делать, ты найдешь способ. Если нет, то найдешь оправдание ».

    Джим Рон — американский предприниматель и автор

    1. «Сидя, мы порождаем страх.Мы преодолеваем их действием. Страх — это способ природы предостеречь нас от работы ».

    Доктор Генри Линк — клинический психолог

    1. «Стремление к успеху без тяжелого труда похоже на попытку собрать урожай там, где вы не сажали».

    Дэвид Блай — политик США

    1. «Я давно обратил внимание на то, что успешные люди редко сидят сложа руки и позволяют чему-то происходить с ними. Они вышли и что-то случилось.”

    Леонардо да Винчи — итальянский изобретатель, философ, художник и математик

    1. «Имейте смелость следовать своему сердцу и интуиции. Они каким-то образом знают, кем вы действительно хотите стать ».

    Стив Джобс — основатель и генеральный директор Apple

    Мотивационные цитаты о настойчивости

    1. «Все хотят жить на вершине горы, но все счастье и рост происходит, пока вы поднимаетесь на нее.”

    Энди Руни — деятель американского радио и телевидения

    1. «Успех — это сумма небольших усилий, повторяемых изо дня в день».

    Роберт Кольер — американский автор самопомощи

    1. «Учись у вчерашнего дня, живи сегодняшним днем, надейся на завтра. Важно не переставать задавать вопросы ».

    Альберт Эйнштейн — физик-теоретик, открыл теорию относительности

    1. «Я понял, что успех должен измеряться не столько положением, которое человек достиг за жизни, сколько препятствиями, которые он преодолел, пытаясь добиться успеха.”

    Букер Т. Вашингтон — Американский писатель и оратор

    1. «Кто-то сегодня сидит в тени, потому что давным-давно кто-то посадил дерево».

    Уоррен Баффет — американский инвестор и филантроп

    1. «Если я видел дальше, чем другие, то это стоя на плечах гигантов».

    Исаак Ньютон — британский математик, физик и астроном

    1. «Никогда не отказывайтесь от мечты только из-за времени, которое потребуется для ее реализации.Время все равно пройдет ».

    Эрл Найтингейл — диктор и автор американского радио

    Мотивационные цитаты о преодолении неудач

    1. «Неудача — это просто прямой результат нарушения самодисциплины, чтобы делать мелочи каждый день».

    Джеб Блаунт — автор и мотивационный спикер

    1. «Я не проиграл. Я только что нашел 10 000 способов, которые не работают ».

    Томас Эдисон — американский изобретатель

    1. «Трудно потерпеть неудачу, но хуже никогда не пытаться добиться успеха.”

    Теодор Рузвельт — 26-й президент США

    1. «Успех — это нормально, но важнее усвоить уроки неудач».

    Билл Гейтс — основатель и генеральный директор Microsoft

    1. «Человек, не умеющий переносить неудачи, тоже никогда не одержит победу».

    Оррин Вудворд — Американский писатель

    1. «Успех идет от неудачи к неудаче без потери энтузиазма.”

    Уинстон Черчилль — бывший премьер-министр Англии

    1. «Вам платят прямо пропорционально сложности задач, которые вы решаете».

    Илон Маск — генеральный директор Tesla и SpaceX

    1. «Каждая ошибка учит вас чему-то новому в себе. Помните, что нет неудачи, за исключением того, что вы больше не пытаетесь.

    Крис Брэдфорд — британский писатель и мастер боевых искусств

    1. «Неудача — это просто возможность начать все сначала, на этот раз более разумно.”

    Генри Форд — основатель Ford Motor Company

    1. «Наши сходства приводят нас к общему мнению; наши различия позволяют нам восхищаться друг другом ».

    Том Роббинс — американский писатель

    1. «В реальном мире самые умные люди — это люди, которые делают ошибки и учатся. В школе самые умные люди не ошибаются ».

    Роберт Кийосаки — американский бизнесмен и писатель

    1. «Лучше потерпеть неудачу в оригинальности, чем преуспеть в подражании.”

    Герман Мелвилл — американский писатель

    Вдохновляющие цитаты о личном росте и превосходстве

    1. «То, что позади нас, и то, что впереди, — ничто по сравнению с тем, что лежит внутри нас».

    Ральф Уолдо Эмерсон — американский философ и поэт

    1. «Когда ты понимаешь, что ничего не недостает, весь мир принадлежит тебе».

    Лао-цзы — древнекитайский философ и писатель

    1. «Вы не родились победителем и не родились проигравшим.Ты такой, каким ты себя заставляешь «.

    Лу Хольц — бывший игрок и тренер НФЛ

    1. «Сердце человеческого совершенства часто начинает биться, когда вы обнаруживаете занятие, которое поглощает вас, освобождает, бросает вам вызов или дает вам чувство смысла, радости или страсти».

    Терри Орлик — американский писатель и мотивационный спикер

    1. «Когда все сказано и сделано, и мы завершили этот путь, который мы называем жизнью, самое важное будет не то, чего мы достигли, а то, кем мы стали.”

    Автор Неизвестен

    1. «Формальное образование обеспечит вам жизнь; самообразование принесет вам состояние ».

    Джим Рон — американский предприниматель, автор и мотивационный спикер

    1. «Слишком мало уверенности, и ты не можешь действовать. Слишком много уверенности, и ты не слышишь.

    Джон Маеда — американский дизайнер

    10 действенных советов по развитию совместной работы

    Мотивационные цитаты, чтобы вдохновить ваших товарищей по команде, — отличный способ оживить войска, но их недостаточно.

    Ни одна команда никогда не строилась на пословице или на подборке цитат и высказываний команды .

    Что вам нужно, так это практические изменения на рабочем месте, которые способствуют эффективной командной работе и сотрудничеству. Когда у вас будет рабочее место, удобное для работы в команде, вы можете использовать цитаты о командной работе, чтобы поддерживать этот уровень производительности. Вот 10 советов по созданию рабочей среды мечты, созданной специально для эффективной совместной работы:

    1.Нанимайте подходящих людей для правильных ролей

    Плохое общение — не главное препятствие на пути к созданию рабочего пространства мечты для создания команды. Самыми большими сдерживающими факторами эффективной командной работы являются пробелы в навыках .

    Вы могли бы иметь товарищей по команде

    Как цитировать | Примеры цитирования в APA, MLA и Chicago

    Цитирование означает копирование отрывка из чужих слов и указание источника. Чтобы процитировать источник, вы должны убедиться:

    • Цитируемый текст заключен в кавычки или отформатирован как цитата.
    • Правильно цитируется первоначальный автор.
    • Текст идентичен оригиналу.

    Точный формат цитаты зависит от ее длины и стиля цитирования. Правильное цитирование и цитирование очень важно, чтобы избежать плагиата.

    Пример цитаты «Поскольку естественный отбор действует исключительно путем накопления незначительных, последовательных, благоприятных изменений, он не может произвести никаких значительных или внезапных изменений; он может действовать только очень короткими и медленными шагами »(Дарвин, 1859, стр.510).

    Как цитировать цитату в APA, MLA и Чикаго

    Каждый раз, когда вы цитируете, вы должны правильно цитировать источник. Это выглядит немного по-разному в зависимости от того, какой стиль цитирования вы используете. Три самых распространенных стиля — это APA, MLA и Chicago.

    Цитата в стиле APA

    Чтобы процитировать прямую цитату в APA, вы должны указать фамилию автора, год и номер страницы, разделенные запятыми. Если цитата появляется на одной странице, используйте «стр.»; если он охватывает диапазон страниц, используйте стр.

    Цитата в тексте APA может быть в скобках или в повествовательной форме. В цитате в круглых скобках вы помещаете всю информацию в круглые скобки после цитаты. В описательной цитате вы указываете автора в предложении (с указанием года) и помещаете номер страницы после цитаты.

    Знаки препинания, такие как точки и запятые, ставятся после цитаты, а не в кавычках.

    Примеры: цитата в тексте APA
    • Эволюция — это постепенный процесс, который «может действовать только очень короткими и медленными шагами» (Darwin, 1859, p.510).
    • Дарвин (1859) объясняет, что эволюция «может действовать только очень короткими и медленными шагами» (стр. 510).

    Цитата в стиле MLA

    Цитата в тексте MLA включает только фамилию автора и номер страницы. Как и в APA, оно может быть в скобках или повествовании, а точка (или другой знак препинания) ставится после цитаты.

    Примеры: цитата в тексте MLA
    • Эволюция — это постепенный процесс, который «может действовать только очень короткими и медленными шагами» (Darwin 510).
    • Дарвин объясняет, что эволюция «может действовать только очень короткими и медленными шагами» (510).

    Цитата в чикагском стиле

    Существует две версии цитирования в стиле Чикаго: система автор-дата и система примечаний и библиографии.

    Система и дата автора похожа на APA: вы указываете автора, год и номер страницы в круглых скобках.

    Примеры: цитата из Чикаго, дата автора
    • Эволюция — это постепенный процесс, который «может действовать только очень короткими и медленными шагами» (Darwin 1859, 510).
    • Дарвин (1859) объясняет, что эволюция «может действовать только очень короткими и медленными шагами» (510).

    Примечания и библиография Система использует сноски для цитирования источников. В короткой заметке, обозначенной числом надстрочного индекса, помещенным сразу после цитаты, указываются автор, заголовок и номер страницы.

    В отличие от цитат в круглых скобках, в этом стиле точка или другой знак препинания должны появляться в кавычках, за которыми следует номер сноски.

    Пример: цитата из сноски в Чикаго Эволюция — это постепенный процесс, который «может действовать только очень короткими и медленными шагами». 1
    1. Дарвин, Происхождение видов , 510.

    Во всех стилях вам также необходимо перечислить все источники, которые вы цитировали, в конце вашей статьи. Требования к форматированию этого списка зависят от стиля цитирования.

    Справочная страница APA, цитируемые работы MLA, библиография в Чикаго

    Блок-котировки

    Если вы цитируете более нескольких строк из источника, вы должны отформатировать его как цитату.Вместо использования кавычек вы устанавливаете кавычки на новой строке и делаете отступ так, чтобы она образовывала отдельный блок текста.

    Стиль цитирования Когда блокировать цитату
    APA
    • Цитаты длиннее 40 слов
    MLA
    • Проза длиннее четырех строк
    • Цитаты из стихов / стихов длиной более трех строк
    Чикаго
    • Цитаты более 100 слов

    Цитирование блока является наиболее распространенным в литературном анализе, где подробный анализ исходного текста требует, чтобы вы цитировали подробно.

    Блочные цитаты цитируются так же, как обычные цитаты, за исключением того, что если цитата заканчивается точкой, цитата появляется после точки.

    Пример: цитата из блока MLA Толкин предпочитает длинные предложения и подробные описания:

    До конца своих дней Бильбо не мог вспомнить, как он оказался снаружи без шляпы, трости, денег или чего-нибудь, что он обычно брал, когда уходил; оставив свой второй завтрак недоеденным и совершенно немытым, вложив ключи в руки Гэндальфа и побежав так быстро, как его пушистые ноги могли нести его по переулку, мимо великой мельницы, через Уотер, а затем проехали милю. или больше.(16)

    Какая у вас оценка за плагиат?

    Сравните свою статью с более чем 60 миллиардами веб-страниц и 30 миллионами публикаций.

    • Лучшая программа для проверки плагиата 2019 года
    • Отчет о плагиате и процентное содержание
    • Самая большая база данных о плагиате

    Scribbr Проверка на плагиат

    Представляем котировки

    Избегайте включения цитат в отдельные предложения.Каждый раз, когда вы цитируете, вы должны вводить это своими словами. Это покажет читателю, почему вы включаете цитату и как она соотносится с вашим аргументом.

    Есть три основных стратегии, которые вы можете использовать для грамматически правильного введения кавычек. В следующих примерах используются ссылки в стиле APA, но эти стратегии можно использовать во всех стилях.

    Вступительное предложение

    Начните цитату с полного предложения, за которым следует двоеточие.

    Если вы укажете автора в своем предложении, вы можете использовать глаголы в настоящем времени, например, утверждает , утверждает , объясняет , пишет или сообщает , чтобы описать содержание цитаты.

    • В Дании недавний опрос показывает, что поддержка ЕС выросла после голосования по Brexit: «Референдум о членстве, проведенный сегодня, поддержат 55 процентов датских избирателей» (Levring, 2018, p. 3).
    • Levring (2018) сообщает, что после голосования по Brexit поддержка ЕС выросла: «Референдум о членстве, проведенный сегодня, поддержат 55 процентов датских избирателей» (стр. 3).

    Вводная сигнальная фраза

    Используйте сигнальную фразу, в которой упоминается автор или источник, но не формирует полное предложение.В этом случае после фразы следует ставить запятую вместо двоеточия.

    • Согласно недавнему опросу, «референдум о членстве, который состоится сегодня, поддержат 55 процентов датских избирателей» (Levring, 2018, p. 3).
    • Как объясняет Левринг (2018), «референдум о членстве, который состоится сегодня, поддержат 55 процентов датских избирателей» (стр. 3).

    Включено в ваше собственное предложение

    Чтобы процитировать фразу, которая не является полным предложением, вы также можете включить ее в свое предложение.

    • Недавний опрос показывает, что членство в ЕС «будет поддержано 55 процентами датских избирателей» на референдуме (Levring, 2018, p. 3).
    • Levring (2018) сообщает, что членство в ЕС «будет поддержано 55 процентами датских избирателей» на референдуме (стр. 3).

    Сокращение цитаты

    Если некоторые части отрывка являются избыточными или неуместными, вы можете сократить цитату, удалив слова, фразы или предложения и заменив их тремя точками, что называется многоточием.В большинстве руководств по стилю указывается, что перед, после и между каждой точкой должен быть пробел.

    Укорачивая цитату, будьте осторожны, чтобы удалить слова, не изменив их значения. Многоточие указывает на то, что часть текста была удалена, но сокращенная цитата по-прежнему должна точно отражать точку зрения автора.

    Пример: использование многоточия для сокращения цитаты. Как выразился Дарвин (1859), «естественный отбор действует исключительно путем накопления небольших последовательных благоприятных изменений.. . он может действовать только очень короткими и медленными шагами »(с. 510).

    Когда следует использовать кавычки?

    В академических статьях и эссе не следует слишком полагаться на цитаты. Когда вы хотите сослаться на информацию или идеи из источника, часто лучше перефразировать, что означает перефразировать отрывок своими словами. Это показывает, что вы полностью поняли текст, и гарантирует, что ваш собственный голос доминирует.

    Однако в некоторых ситуациях кавычки более уместны.

    Если сосредоточиться на языке

    Если вы хотите прокомментировать, как автор использует язык (например, в статьях о литературе, лингвистике, коммуникации и средствах массовой информации), необходимо процитировать, чтобы читатель мог точно увидеть отрывок, на который вы ссылаетесь.

    Пример: Вы пишете статью о романах модернистского автора. Вам придется часто цитировать романы, чтобы анализировать их язык и стиль.

    При даче показаний

    Чтобы убедить читателя в вашей аргументации, толковании или позиции по теме, часто бывает полезно включить цитаты, подтверждающие вашу точку зрения.Цитаты из первоисточников (например, стенограммы интервью или исторические документы) особенно достоверны в качестве доказательства.

    .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
