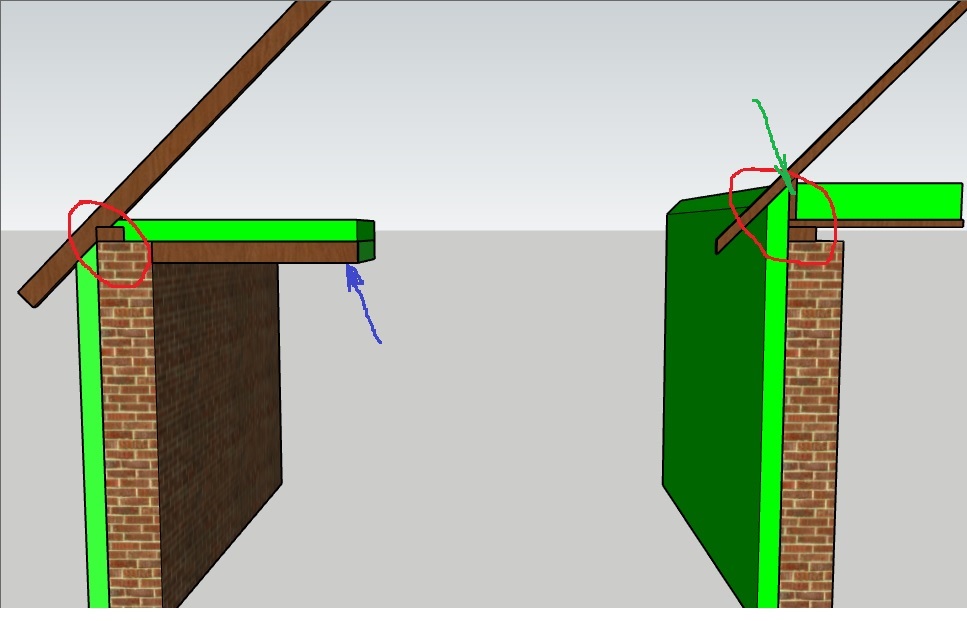

Мауэрлат и балки перекрытия на одном армопоясе: Мауэрлат для двускатной крыши: схемы, инструкции

Армопояс из кирпича под плиты перекрытия

Армопояс, или пояс жесткости, необходим для усиления стен дома на уровнях опирания несущих конструкций перекрытий и крыши, и для придания дому общей пространственной жесткости и устойчивости. Очень упрощенно — можно сравнить армопояса с обручами, удерживающими бондарную бочку. Армопояса устраивают в разных уровнях параллельно с возведением стен дома. Монолитный армированный бетон – основной материал для создания армопояса для домов из легкобетонных ячеистых блоков (пенобетонных, газобетонных и др.), арболита, керамзитобетона, полистиролбетона и т. подобное. В некоторых случаях применяют и кирпич, например, для усиления стен из блоков поризованной керамики, или для укрепления небольших хозяйственных построек из любых материалов, при необходимости.

Кирпичный армопояс отличается от железобетонного меньшей мощностью и весом, и выполняется из 3-5 рядов кладки с перевязкой и армированием в каждом ряду стальной сеткой из проволоки диаметром 4-6 мм и ячейкой 50 мм. По ширине кладка делается равной несущей стене.

Все сказанное ни в коем случае не относится к назначению армирующих сейсмопоясов, которые могут быть необходимы даже зданию из кирпича и монолитного железобетона, при строительстве в районах с сейсмической опасностью.

Армопояс: что это, зачем нужен, виды и стоимость

Вопрос: Что из себя представляет армированный укрепляющий пояс и его устройство

В наше время все строительные технологии преимущественно направлены на обеспечение максимальной устойчивости возводимых строений и на повышение ресурса эксплуатации. Ведь строительные объекты подвергаются колоссальному воздействию природных факторов. Поэтому конструкции построек необходимо укреплять должным образом. Одним из таких укреплений, и является армопояс.

Главные виды разгрузочных поясов

В зависимости от расположения армированного пояса, он может носить различные названия и на себя взять некоторые функции:

1. Подземный армирующий пояс сооружения – ложится между столбчатым или свайным Основанием дома и поверхностями стен. Но из кирпича его не возводят – чрезмерно серьезный участок.
2. Цоколь – это уже второй уровень разгрузки и армировки, который используется в домостроительстве на фундаменте из блоков сделанных из бетона. Он обеспечивает основанию большую жесткость на подвижных грунтах и также делается из ЖБ. Хотя достаточно популярным вариантом считается кирпичная кладка, выполняющая функции опалубки несъемной под дальнейшую заливку.
3. Разгрузка – переходный армированный пояс под плиты перекрытия, который не только на себя принимает их вес, но и обеспечивает жесткость строения выше одного этажа на каждом уровне. Во время строительства из легких блоков из бетона без него вряд ли можно обойтись, и тут лучшим способом считается именно кирпич.
4. Опора под мауэрлат – необходимый элемент газобетонового дома или других пористых блоков, которые плохо воспринимают точечные и разнонаправленные нагрузки. Более того, крепление самого бруса при помощи шпилек в этих стенах оказывается ненадежным даже во время использования химанкерования. Тут армопояс для газобетонных стен преобразуется в некую связку между блоками, с которыми он объединен раствором, и фермой крыши, укрепленной через мауэрлатный брус.

Характерности укладки на блок из ячеистого бетона

В основном, кирпичный пояс выполняют высотой в 4-7 рядов и в ширину укрепляемой стены. Армирование в первую очередь делается в каждом горизонтальном шве при помощи стальной сетки с ячейкой 3-4 см или жёсткой проволки толщиной не менее 5 мм. Монтаж выполняется точно таким же образом, как и в случае с обыкновенными кирпичными стенами:

• со сдвигом швов в 1/3 длины;
• с тычковой перевязкой в каждом третьем ряду.

Если армированный пояс для газоблока из кирпича является опорой для мауэрлата, в кладку можно сразу замуровать вертикальные штыри – железные резьбовые шпильки диаметром 12-16 мм. Монтируются они с шажком 1-1,5 м, а глубина их заделки зависит от толщины бруса – она должна оказаться вдвое длиннее свободного конца для крепления мауэрлата. Однако, большинство строителей рекомендуют сразу вмуровывать обрезки на всю высоту армированного пояса.

После высыхания раствора на поверхности кладки стелят рулонный кровельный материал или 2 слоя толи. Это гидрозащита, которая убережет сам брус и надстройку из кирпича от сосредоточения конденсирующейся влаги. Дальше планируется и сверлится в необходимых точках мауэрлат, нанизывается на выпуски шпилек и крепится на поясе армировки гайками под широкие шайбы.

Монтаж арматуры

Железобетонную ленту выполняют с определенной последовательностью работ: сначала нарезаются прутья, потом они укладываются на фиксаторы или подкладки вдоль опалубки, связываются проволокой (это нижний слой), на них устанавливаются поперечные стержни и крепится верхний слой. После элементы скрепляются проволокой или резьбовыми шпильками.

Обычно применяют обязательно ребристые пруты диаметром 12 миллиметров, собирая из них параллелепипед или лесенку. Но лучше для первого слоя брать 12, для второго – 6 миллиметров, для поперечного крепления – 10. Каркас поперечный можно приварить в центре и по краям, а весь объем прутьев связывать.

Каркас обязательно должен быть утоплен в бетонном растворе на несколько сантиметров, отступ от краев составляет 5 сантиметров. Вязальная проволока может быть минимального диаметра, так как ее толщина не влияет на прочность несущих внешних или внутренних конструкций, но ощутимо увеличивает время и средства на выполнение работ.

Когда готовы оба слоя сетки, они укладываются, по краям и в центре свариваются между собой, создавая каркас с квадратным или прямоугольным сечением. Этот этап работ лучше выполнять в опалубке, чтобы потом не пришлось транспортировать деталь, большой вес которой ощутим.

В процессе сбора деталей в единую сетку сварка не используется – достаточно выполнить нахлест в 20-30 сантиметров между частями. Вся конструкция должна быть ровно расположена внутри опалубки, для измерений применяют строительный уровень.

Если арматура укладывается в полистиролбетонные или другие блоки, то предварительно делают штроборезом канавки, их очищают от пыли, смачивают, заливают мягко замешанным бетонным раствором либо клеем. Потом укладывают металлические рифленые прутья диаметром 8 миллиметров в штробы, убирают излишки клеящего состава, продолжают процесс строительства.

Видео по теме «Армопояс под мауэрлат»

Армопояс повышает сопротивление стен деформирующим нагрузкам: ветру, неравномерных усадки конструкции и осадки почвы, перепадов температуры.

Второй армопояс необходимо укладывать по всему периметру постройки сверху фундаментальных блоков высотой 0,2-0,4 м. Он будет распределять нагрузку от всего дома на фундамент. В случае, если первый пояс был установлен правильно, второй можно не укреплять. Для армирования его может быть достаточно взять армирующую сетку из прутьев, которая имеет диаметр 10-12 мм. Второй пояс рекомендуется применять практически в любом процессе строительства, однако есть особые случаи, когда можно обойтись и без него.

Третий армопояс следует укладывать поверх кладки из кирпича под междуэтажные плиты перекрытия. Данный пояс будет выполнять несколько функций. Прежде всего он стягивает стенки, при этом не позволяя им расходиться и защищая от появления трещин. Помимо того, он будет распределять нагрузку на стены от плит перекрытия. Также он распределяет и воспринимает нагрузку над дверными и оконными проемами, предоставляя возможность использовать простые перемычки вместо усиленных балок.

Четвертый армопояс устанавливается под плитами перекрытия на втором этаже. Он будет выполнять такие же функции, что и третий. По периметрам он не отличается от него тоже.

Как необходимо залить бетон

Для заливки монолитного каркаса используют бетонный раствор, придерживаясь рецепта: 5 частей гравия, 3 части песка, 1 часть цемента, полное смешивание сухих компонентов, постепенное добавление воды до получения густого раствора.

Этап выполняют за один заход, заранее приготовив нужный объем смеси. В процессе заполнения опалубки обязательно нужно удалять пустоты вибратором или штыкованием, проверять уровнем горизонтальность, устраняя перепады. Потом нужно аккуратно спланировать поверхность и покрыть полиэтиленовой пленкой.

В процессе застывания обязательно периодически увлажнять путем разбрызгивания. Застывает бетон в течение 3-5 дней, на него уже можно будет укладывать плиты, заходя на 12 сантиметров на стены для надежности. Когда слой полностью застынет, можно демонтировать опалубку (но не ломать) гвоздодером или ломом.

Высота и толщина армопояса

При создании армированного пояса квадратного сечения обычно его высота равна его же толщине. Прямоугольные конструкции предполагают, что высота превышает ширину в 1.6 раза.

Ростверк должен быть высотой 30-50 сантиметров, для мягкого неустойчивого грунта увеличивают до 80 сантиметров, иногда до 100. Высота армопояса под плиты перекрытия цокольного типа должна составлять 20-40 сантиметров, межэтажного – около 40 сантиметров.

Толщина упрочняющего контура должна быть равной ширине несущих стен сооружения. Хотя, в некоторых случаях технология позволяет уменьшать толщину пояса, беря 0. 7-0.8 толщины стен (если в строительстве зданий используются толстые легкие блоки).

Какие материалы для опалубки можно использовать

Первым этапом, который предполагает армирование армопояса под плиты перекрытия, является создание опалубки. Ширина равна размеру стены, толщина – около 30 сантиметров. Чаще всего используют строганную древесину толщиной 2 сантиметра, скрепляя доски саморезами за 5 сантиметров до верха стены, дополнительно укрепляя каждые 100 сантиметров или чаще.

Боковую окантовку фиксируют планками или резьбовыми шпильками. Доски должны закрепляться горизонтально по уровню, герметично, надежно.

Также используют влагостойкую фанеру, пропитав ее предварительно отработанным маслом, что облегчит монтаж. Плиты экструдированного полистирола чаще всего выбирают для обустройства теплоизолированой опалубки.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать, чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Готовимся сделать армированный пояс под плиты перекрытия: стройматериалы и инструменты

Для заливки монолитного армирующего пояса необходимо просчитать расход и закупить такие материалы: фанера и строганные доски (либо полистирол в листах) для опалубки, все компоненты для бетонного раствора (гравий или щебень, цемент, песок), стальная арматура для самой конструкции и вязальная проволока для ее сборки, полиэтиленовая пленка (герметизирует опалубку), крепежные изделия (гвозди, шурупы, саморезы) для сборки опалубочной конструкции.

Инструменты, которые могут понадобиться в работе:

• Бетономешалка для приготовления бетонной смеси
• Ручной крючок для вязки арматуры
• Болгарка + круг по металлу для резки стальных стержней
• Отвес + строительный уровень для замеров
• Приспособление для гибки арматуры – если используются прутья увеличенного диаметра

Основные задачи армопояса

Армопояс выполняет следующие функции:

• Повышение пространственной жесткости сооружения
• Распределение нагрузок на фундамент (а значит, и на все конструкции здания) от неравномерных подвижек грунтов основания при просадке и морозном пучении
• Надежное опирание и распределение усилий от мауэрлата и плит (балок) перекрытий на стены из пористых хрупких пеноблоков, газоблоков или блоков теплой керамики

В некоторых случаях устройство армопояса на одном из уровней или на всех уровнях не обязательно. В случае строительства хозпостройки или очень маленького дома с перекрытием деревянными прогонами и утепленным настилом армопояс не обязателен. Вместо устройства армопояса по всему контуру прогоны опирают на специальные газоблоки U-образной формы, с заполнением бетонной смесью и армированием. Для обеспечения общей устойчивости такой стене прогоны крепят анкерами, замоноличенными в бетонное заполнение газоблока в интервале 1,5-2,5 метров. На наружные стены из газоблоков (пеноблоков и др.) прогоны опирают, помещая их в «гнезда» в бетоне, закрыто или открыто.

Когда необходимо усиление строительных конструкций армированным поясом

Армпояс может понадобиться для реализации таких задач: повышения прочности несущих стен, создания ровного основания для установки межэтажных панелей, равномерного распределения разных типов нагрузок, предотвращения деформации стен, уменьшения негативного воздействия на здание внешних факторов, обеспечения максимальной устойчивости конструкции, увеличения запаса прочности.

Когда обязательно нужно создавать армопояс:

• При многоэтажном строительстве, где это предписывается строительными нормами
• При возведении стен из пористых материалов (газобетон, шлакоблок), которые могут сминаться и разрушаться
• Если строительство осуществляется на слабых грунтах и есть вероятность осадки – монолитный пояс выполнит роль стяжки и не позволит появиться трещинам
• Когда фундамент мелкозагублен или выполнен из сборных блоков
• Дом строится в сейсмоактивной зоне

Избежать необходимости обустраивать железобетонный пояс можно в случаях, если капитальные стены возводятся из кирпича или блока с хорошими прочностными характеристиками, а фундамент заливается ниже уровня точки промерзания грунта. В остальных же случаях вопрос о том, нужен ли армопояс под монолитное перекрытие, не поднимается вообще: контур усиления становится обязательным элементом сооружения.

Применение пояса

Если для кладки несущих стен дома используются блоки газобетона и пенобетона, то устройство монолитного армированного пояса обязательно.

1. В случае применения для кладки несущих стен легких блоков и материалов, плохо сопротивляющихся нагрузке от перекрытий. Например, шлакоблоков, блоков из пенобетона и газобетона, природного ракушечника и известняка. Стоит пояснить, что в стенах из этих материалов под воздействием неравномерно распределенной по площади стены нагрузки на фундамент от плиты перекрытия могут начаться процессы деформации, называемые смятием. Они могут вызвать последующее разрушение кладки стены. Существуют специальные методики определения целесообразности устройства армированного пояса. В них учитываются характеристики сопротивления материала различным видам нагрузок посредством специальных коэффициентов. Однако опыт строительства из легких блоков, особенно из пено- и шлакобетона, показывает, что монолитный армированный пояс для кладки из этих материалов необходим из соображений конструктивного порядка.
2. При строительстве на слабых, просадочных грунтах устройство пояса обусловлено опасностью проседания здания под влиянием неблагоприятных для грунта факторов. Например, при намокании под воздействием нагрузки от веса дома грунт начнет деформироваться. В этом случае непрерывный монолитный пояс сможет «удержать» стену и фундамент от появления трещин и разрушения. Стоит оговориться, что наличие пояса сможет помочь избежать разрушения стены лишь до определенных деформационных нагрузок. Поэтому стоит хорошо исследовать свойства грунтов и оценить возможность строительства здания, например, недалеко от ручьев и рек. Если в соседних зданиях в стенах видны разрушения в виде вертикальных трещин, то монолитный армированный пояс обязателен.
3. При возведении здания в сейсмически опасном регионе.

Конструктивные задачи армопояса:

• связывается фундамент и каркас здания;
• равномерное распределение нагрузки от плит перекрытия по всему периметру на стены и фундамент;
• выравнивание горизонтальных плоскостей несущих стен под плиту перекрытия.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

• защита от деформирования стен;
• дополнительная жесткость газобетонной постройке;
• регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Установка армопояса

Пошаговая технология производства армопояса следующая:

1. Вначале следует соорудить по периметру дома опалубку.
2. Следом производится армопояс из монолитных блоков.
3. Потом собирается каркас из арматурных прутьев.
4. Устанавливаются шпильки для крепления.
5. Теперь все надо залить бетонным раствором.
6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

• для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
• его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
• климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
• Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон,

точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

Как закрепить мауэрлат к газобетону без армопояса?

На сайтах производителей встречаются противоречивые заявления относительно необходимости при возведении постройки из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие, напротив, предлагают подстраховаться. Однако все производители и строители уверены в том, что пористые материалы отрицательно реагируют на точечную нагрузку. Поэтому необходимо её равномерно распределять. Если по какой-либо причине устройство армопояса не представляется возможным, необходимо использовать . Это продлит срок службы строения.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила, — металл (швеллер, двутавр) или древесина (брус)

Утепление армопояса

Армирующий пояс имеет плохую теплоизоляционную характеристику, так как в основном состоит из бетона. И через него в зимнее время года теряется значительное количество тепла. Из-за этого с внутренней стороны сооружения может образовываться конденсат, который приводит к образованию плесени. Бороться с этим можно и нужно. Чтобы избежать этого нежелательного эффекта, при строительстве армопояса его нужно утеплять с внешней стороны с помощью теплоизоляционных материалов.

Самым распространенным материалом является пенополистирол, но также еще можно использовать пенопласт и газобетон.

Главное,перед вязкой арматурного каркаса и заливкой бетона нужно учитывать и не забывать оставлять пространство (от внешнего края стены) для укладки утеплителя.

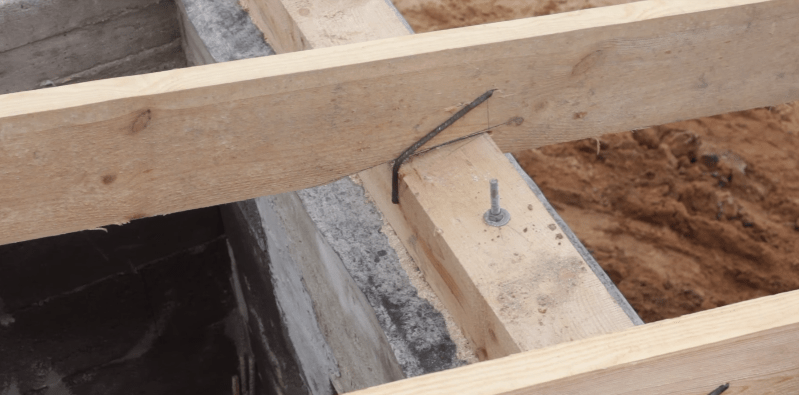

Способы крепления мауэрлата

Мауэрлат можно прикрепить непосредственно к газобетону или используя армопояс. Есть такие способы соединения деревянной балки со стеной:

• с помощью стальной проволоки;
• с использованием анкеров;
• шпильками.

При использовании любого из перечисленных методов необходимо следить за тем, чтобы крепление было качественным, надежным. Также при монтаже следует избегать сдвигов конструкции.

В частном домостроении деревянный брус выступает основным материалом, используемым для работы над мауэрлатом

деревянное перекрытие, чем подшить потолок, чертеж.

Beton-House com

Сайт о бетоне: строительство, характеристики, проектирование. Соединяем опыт профессионалов и частных мастеров в одном месте

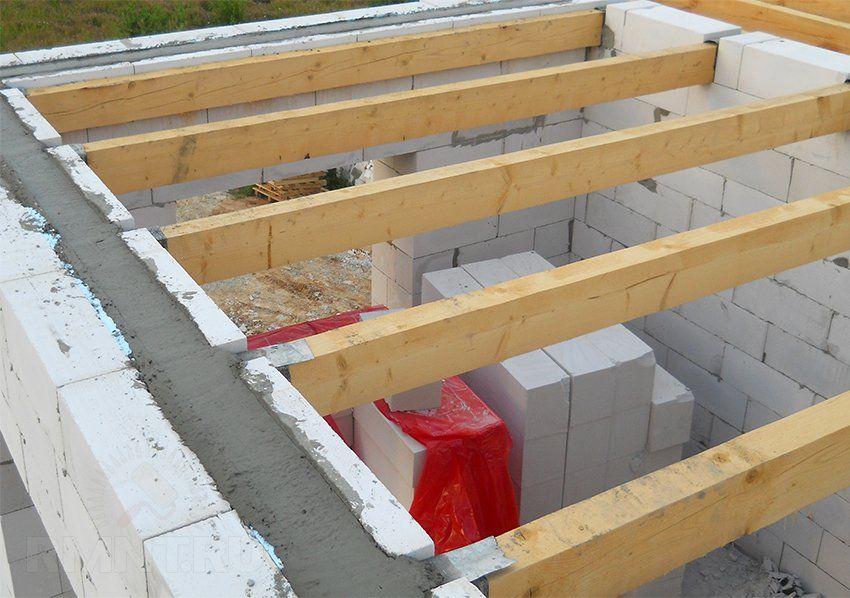

Балки перекрытия на стенах из газобетона

В последнее время очень много домов строится из газобетона. Этот легкий и энергоэффективный стеновой материал обладает доступной ценой, что и сделало его таким популярным. Но высокой прочностью он не отличается, поэтому приходится внимательно выбирать материалы для других несущих конструкций.

Именно поэтому деревянные перекрытия в доме из газобетона используются гораздо чаще, чем монолитные или панельные.

Плюсы и минусы деревянного перекрытия в доме из газобетона

Владельцы частных домов выбирают деревянные перекрытия потому, что они:

• долговечны – качественно обработанные и грамотно установленные балки служат по 100 и более лет;
• доступны – стоимость древесины достаточно низка, а привлекательная цена порождает спрос;
• легки в установке – балки, в отличие от плит, можно монтировать вдвоем или даже одному. При этом строители обходятся без специализированной техники и без мокрых трудоемких технологических процессов. При необходимости эту работу выполнить и в одиночку.

В эксплуатации древесина удобнее:

• потолки и полы гораздо теплее, чем бетонные; конструкцию не нужно дополнительно утеплять.
• черновой пол, который получается после первичной облицовки балок, практически пригоден к эксплуатации. Чтобы придать ему эстетический вид, можно обойтись ковролином, ламинатом или любым другим декоративно-отделочным материалом.

В отличие от деревянных, потолки из бетона нуждаются в доработке после монтажа плит. Дополнительно требуется сделать:

• выполнить подсыпку керамзитом,
• армировать поверхность и уложить стяжку,
• выровнять ее;
• и только потом – спустя месяц после ее высыхания – декорировать пол.

О минусах деревянных перекрытий можно заметить, что они скорее носят теоретический характер. Критики этой технологии обычно называют две беды, которые могут приключиться:

1. пожар;
2. биологические вредители.

В ответ следует напомнить, что еще 200 лет назад строители умели эффективно предотвращать подобные неприятности: дома, построенные в тот период, до сих пор эксплуатируются во всех крупных городах страны.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Можно добавить, что даже необработанная сосновая балка не обрушивается на 15-й минуте пожара, как, скажем, стальная, а противостоит пламени не менее 40 минут. Да и биологическая обработка сегодня намного эффективнее, чем полвека назад.

Теплый пол или батареи. Что лучше

Радиаторное отопление имеет ряд достоинств и недостатков. Плюсами радиаторов является доступная для всех слоев населения цена, большой выбор, повсеместная доступность.

К минусам радиаторного отопления можно отнести строго горизонтально установка батарей, что способствует нерациональному распределению тепла. Теплые полы прогревают дом значительно равномернее радиаторов.

По расходу обе системы будут сопоставимы, но при этом водяные теплые полы дороже в установке.

Проанализировав достоинства и недостатки обеих систем отопления можно сделать вывод о том, что оптимальным вариантом отопления помещения является совмещение радиаторного отопления с системой теплый пол. В этом случае достоинства обеих систем объединяются, а их недостатки исключаются. Главным достоинством пользования обеими системами отопления это то, что они работают автономно друг от друга, и в случае поломки одной из систем, можно пользоваться второй.

Виды деревянных балок

Для монтажа перекрытий используют балки трех видов:

• цельные;
• клееные;
• двутавровые.

Балки из цельного бруса

Балки, вырезанные из одного ствола, имеют недостаток – их коробит. Волоконная структура древесины неоднородна. При увлажнении и последующем высыхании доску ведет: она может изогнуться, как пропеллер, а может превратиться в желоб.

По этой причине ГОСТ ограничил длину балок из однородного массива. Норма – не более 4,6 метров. В большинстве коттеджей, ширина комнат не превышает 3 метров, поэтому такая древесина вполне подходит для устройства перекрытий.

Балки из клееного бруса

Клееный брус считается более жестким. А все – благодаря особой технологии соединения отдельных частей. Древесину распускают вдоль волокон, а затем одну половину поворачивают на 180о и склеивают. Получается композит из двух слоев, в каждом из которых волокна направлены в разные стороны. Деформационные силы, действующие в противоположных направлениях, уравновешивают друг друга.

Клееные балки более технологичны: их длина может достигать 12 метров. Такой материал долговечнее. Считается, что и антипиреновые характеристики сборных модулей гораздо выше, чем у обычного дерева.

Из клееных балок делают сборные перекрытия. Если нагрузка основную балку слишком велика, ее снижают – дополнительно монтируют распорные брусья или устанавливают промежуточные колонны.

Деревянные двутавровые балки

Двутавровые балки – трехслойная конструкция. Она интересна тем, что крайние элементы шире, чем средняя перемычка. Такая сборная балка обладает очень высокой жесткостью, прочностью и однородностью.

Работать с двутаврами – одно удовольствие. Да и в эксплуатации эти перекрытия удобны: они не изгибаются, не скрипят, не растрескиваются.

Единственный минус таких балок – высокая цена. Но, как говорится, овчинка стоит выделки.

Материалы для перекрытия

Рекомендуется предварительно подготовить необходимые материалы для обустройства перекрытий. К ним относятся:

• Деревянные балки. Материал — цельная древесина или клееный брус. Их размеры не должны быть менее 50х150 мм. Они не должны иметь ослабленных зон или крупных сучков, которые могли бы повлиять на их несущую способность. Древесина в момент установки должна быть сухая. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. При этом обеспечивается расчетная нагрузка в 400 кг на один квадрат перекрытия.

Таблица размеров балок в зависимости от длины перекрываемого пролета и шага их укладки

• Доски для перекрытия и пола.
• Деревянные лаги.
• Бруски деревянные 5х5 см.
• Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
• Утеплитель типа минеральной ваты.
• Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
• Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.
• Цемент и песок для создания армопояса.

Какие есть размеры балок

Балки теоретически могут изготавливаться любой длины – лишь бы позволила технологическая линия. Однако стандарты разных стран устанавливают жесткие ограничения на длину конструкций. Связано это с тем, что балка при эксплуатации не должна прогибаться более, чем на 1/350 часть от своей длины.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Степень прогиба балки зависит от величины нагрузки на единицу площади перекрытия. Поэтому основный параметр – это зависимость интервала между балками (шага) от ее длины, ширины и высоты.

Соотношение между сечением, интервалом установки и длиной пролета:

Расчет материалов

Ориентировочная нагрузка на брус и стены составляет 400 кг/м

2

(при необходимости находится ее точное значение путем сложения веса конструкций и мебели). Сечение несущих пиломатериалов подбирается из учета обеспечения прогиба в пределах 1/300 от основного пролета. Допустимая длина деревянной балки при этом равна 6 м, при выборе ее размеров нужно сделать заход на перегородки из газобетона как минимум на 15 см. Рекомендуемый шаг расположения опор варьируется в районе 60-100 см, но не более. Рекомендуем ознакомиться с другими разновидностями межэтажных перекрытий в частных домах.

Нетрудно заметить, что знание точного значения весовых нагрузок позволяет сэкономить на приобретении деревянных балок как минимум на 20 %. Количество остальных пиломатериалов находится из учета площади помещений и размеров лестничного проема (при наличии). При составлении сметы к обязательным расходам относят затраты на обработку древесины антисептиками и антипиренами. Размеры и тип утеплителя подбирают исходя из целевого назначения конструкции: для перекрытия между этажами достаточно 10 см, главной задачей прослойки в данном случае является обеспечение хорошей звукоизоляции, предпочтение отдается дышащим волокнистым материалам. При укладке его на первом этаже (полы по грунту) минимум составляет 20 см, при обустройстве чердака – 15-20.

Как правильно опирать деревянные балки на газобетон

Существуют два документа, утвержденные Госстандартом, которые регулируют глубину опирания балок.

• Один ГОСТ устанавливает требования к использованию древесины, в частности, балок. В нем определена минимальная пятка опирания – 15 см (при укладке брусьев на деревянные стены – 7 см).
• Второй ГОСТ регламентирует величину опирания перекрытий на стены из газобетона. Он устанавливает размер 200 мм.

По нашему мнению, при строительстве дома из газоблоков есть резон руководствоваться нормой, утвержденной вторым стандартом.

При работе с деревом есть технологические тонкости:

• под брусья следует подкладывать гидроизолирующий паронепроницаемый материал, чтобы предотвратить отсыревание и порчу дерева;
• торцы балок обрезают наискось – под углом 70о, чтобы обеспечить вентилирование внутренних волокон.

Полости, образовавшиеся между деревом и газобетоном заполняют утепляющим материалом.

Инструкция по монтажу

Начинающим мастерам предлагается следующая пошаговая инструкция, в соответствии с которой можно самостоятельно, быстро и недорого перекрыть первый этаж новостройки:

1. Провести разметку в соответствии с ранее составленной схемой, выпилить балки намеченной длины. Нужно учитывать, что глубина их опирания должна быть не менее 15 см. Соответственно, балка должна быть длиннее на 30 см, чем расстояние между стенами.
2. Провести обработку древесины антисепником, антипиреном и гидрофобным средством.
3. Сделать гидроизоляцию. Выбираются рулонные, обмазочные материалы или их комбинация. Наиболее популярные средства — рубероид, толь, линокром, битум, гидроизол. Минус обмазки в том, что она может продавиться и утратить монолитность.

В заключение проводится прокладка коммуникаций, обустройство чернового пола и потолка, монтаж утеплителя, установка чистовых покрытий.

Способы укладки балок

В газобетонных домах балки укладывают по одной из двух технологий:

1. Балочной
2. Балочно-распределенной.

• Балочная конструкция – традиционная и интуитивно понятная: концы цельных или клееных брусьев опираются на стены, стоящие друг против друга.
• При балочно-распределенной технологии продольные элементы скрепляют между собой короткими прогонами. Этот способ позволяет уменьшить количество балок, так как усилие, которое испытывает решетка в каждой точке, ниже, чем нагрузка на балки.

Существуют и другие способы укладки, но они редко используются, поэтому их характеристику оставим для другой статьи.

Устройство армирующего пояса

Холодный пол в частном доме, что делать?
Ячеистые бетонные блоки, в силу особенностей и способа изготовления материала, плохо выдерживают долговременные точечные нагрузки. Монолитный армопояс, выполненный по периметру возводимых стен, перераспределяет возникающие в них напряжения, предотвращая, тем самым, растрескивания в местах размещения оконечностей опорных балок перекрытия. Опоясывающая конструкция укрепляет стены, придавая им целостность и обеспечивая устойчивость при возможных небольших подвижках фундамента, связанных с усадкой грунта.

Для устройства армопояса применяют специальные блоки с U-образной выемкой, которые значительно облегчают монтаж. В готовую полость укладывают арматурный каркас с закрепленными на нем закладными элементами, предназначенными для крепления опорных балок. После этого выполняют заливку выемки бетонным раствором.

Как установить балки перекрытия между этажами в доме из газобетона своими руками

Общая схема межэтажного перекрытия выглядит так:

1. Несущая конструкция. Это одиночные балки – матицы, или брусковая решетка с короткими прогонами – разменниками, как говорят строители.
2. Накат между балками – поперечные доски, уложенные на черепные бруски.
3. Черепные бруски – продольные рейки, прикрученные вдоль нижней границы балок.
4. Пароизоляция и утеплитель – рулонные или щитовые материалы, настеленные на накат.
5. Лаги – поперечные брусья, основа для досок пола.
6. Чистовой пол – доски по лагам.
7. Чистовой потолок – щиты, подшитые снизу к накату.

В частных случаях каких-то элементов в перекрытии может не оказаться. Например:

• При монтаже снизу накат делать не обязательно. Целесообразней установить только лаги и между ними уложить утеплитель.
• Если перекрытие монтируется сверху, то есть резон закрепить накат, а от лаг можно и отказаться.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Важно: в конструкции-сэндвичи обязательно следует добавлять пароизоляцию. Это непроницаемая для воздуха пленка, которая закрепляется у наружной поверхности – с той стороны, которая контактирует с более холодной средой.

Технология выполнения работ

1. Любая практическая работа начинается с расчета и планирования.
   Схему перекрытия выбираем наиболее надежную – балки располагаются параллельно короткой стене. Балки следует выбирать такие, чтобы каждый квадратный метр перекрытий выдерживал нагрузку 400 кг.

   Сечение и интервал установки брусьев подбираем в соответствии с данными таблицы 1.

   Правило для руководства к действию: лучше установить меньше балок большего сечения, чем много мелкокалиберных досок.

   Оптимальным считается сечение, когда высота относится к ширине с коэффициентом 1,5.

   Основываясь на этих данных, производим расчет каждого вида материала.

2. Подготовка балок и поверхности стен к монтажу.
   Концы балок промазываем антисептическими и антипиреновыми материалами.
3. Стены: сначала следует провести нивелирование – проверку уровней отметок. Опорные платформы для всех балок должны находиться в одной плоскости.
4. Следующая задача – нужно тщательно очистить посадочные места в стене и установить гидроизоляционные прокладки.
5. Монтаж первой пары брусьев.
   Это маячная пара. Первыми устанавливаются балки в крайних точках – у противоположных стен. Монтаж следует выполнить так, чтобы между торцами балок и стеной оставался вентзазор – 3–5 см.

   Брусья закрепляются с помощью сухой гравийной подсыпки; края их обрезаются, как было указано выше.

6. Установка всех балок перекрытия.
   Промежуточные брусья выставляются на одном уровне с маячными балками. Зазор между стеной и торцом – правило, обязательное для всех балок.
7. Торцы брусьев опиливаются под углом, края оборачиваются рубероидом.
8. Концы закрепляются. Зазоры уплотняются теплоизолятором, в свободные полости заливается ЦБР.
9. Дальнейшие операции зависят от выбранной технологии.
   Можно по верху установить лаги. В получившиеся пазы укладывают утеплитель и пароизолятор. Затем настилают чистовые полы.
10. Второй вариант – прикрепить к балкам продольные бруски – черепные, говорят строители. Эти рейки проходят с каждой стороны у самого края нижнего ребра. На рейки укладывают накат – поперечные доски. На накат настилают утеплитель, пароизоляцию. Затем на верхней поверхности балок монтируют полы, а на нижней – чистовой потолок.

Подготовка материалов и инструментов

Материалы и инструменты закупают после проведения расчетов. Технология материально-технического обеспечения такова:

• На основании начерченной схемы укладки формируют перечень и количества потребных материалов.
• На основании анализа техпроцесса составляют ведомость инструмента и оборудования.

Очевидно, что кроме основных материалов – бруса, досок, фанеры, гидроизолов и т. п., потребуются:

• вспомогательные – грунтовки, пропитки, краски (для металла и дерева), щебень, проч.;
• метизы – шурупы, винты, крючья, различные кронштейны, чалки и т. д.

Инструменты и оборудование: дрели, болгарки, лебедка, миксеры для подготовки ЦПР, струбцины, пилы, пассатижи, молотки, топоры, шлифовальные круги.

Монтажные работы

Главный этап — это, конечно же, монтаж балок. Он подразумевает грамотную подготовку еще на стадии строительства первого этажа.

Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной). Сделать это нужно сразу после покупки. Если материал будет лежать некоторое время до укладки, его нужно переложить: ряд балок, затем 3-4 бруска поперек, затем следующий ряд. Так доска будет вентилироваться и просохнет. Это исключит появление плесени.

Часть балки, заделываемую в стену, следует также покрыть:

1. Битумом или праймером.
2. Рубероидом, толью или пергамином.
3. Жидким гидроизолом, состоящим из битума.
4. Линокромом.

Это делается в связи с тем, что дерево при соприкосновении с бетоном и блоками может впитывать влагу и со временем начать загнивать.

Справка

Для газобетона считается нормальным содержание эксплуатационной влажности 3-5%. Какими бы сухими не казались блоки, недопустимо прямое соприсковение дерева с этим материалом.

Балку необходимо заделать в несущую стену минимум на 12 см. Торцы обрезаются под углом 70 градусов в целях обеспечения удаления влаги.

Внимание!

Торец балки отсекать гидроизоляционным материалом не нужно. Иначе будет закрыт доступ для испарения влаги. Требуется оставить небольшой воздушный зазор между концом балки и стеной.

Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

Для утепления со стороны улицы перед балкой можно положить утеплитель. Как правило, внешние торцы балок с наружной стороны утепляются пенополистиролом.

Заполнение пустот между уложенными балками делают газоблоками. Между газосиликатом и брусом оставляют зазоры 2–3 см. Их плотно забивают минеральной ватой, предотвращая таким образом образование конденсата и отсыревание балок.

Не забудьте продумать размещение лестницы на второй этаж, так как проём нужно предусмотреть сразу:

Ну вот и все, перекрытия готовы. Теперь можно приступать к последующей отделке.

Пол первого этажа требования

Чтобы правильно обустроить перекрытие на первом этаже, необходимо знать о требованиях, которым оно должно отвечать:

1. Материал должен быть прочным, надежным и долговечным.
2. Перекрытие должно достойно переносить климатические, технологические и температурные воздействия.
