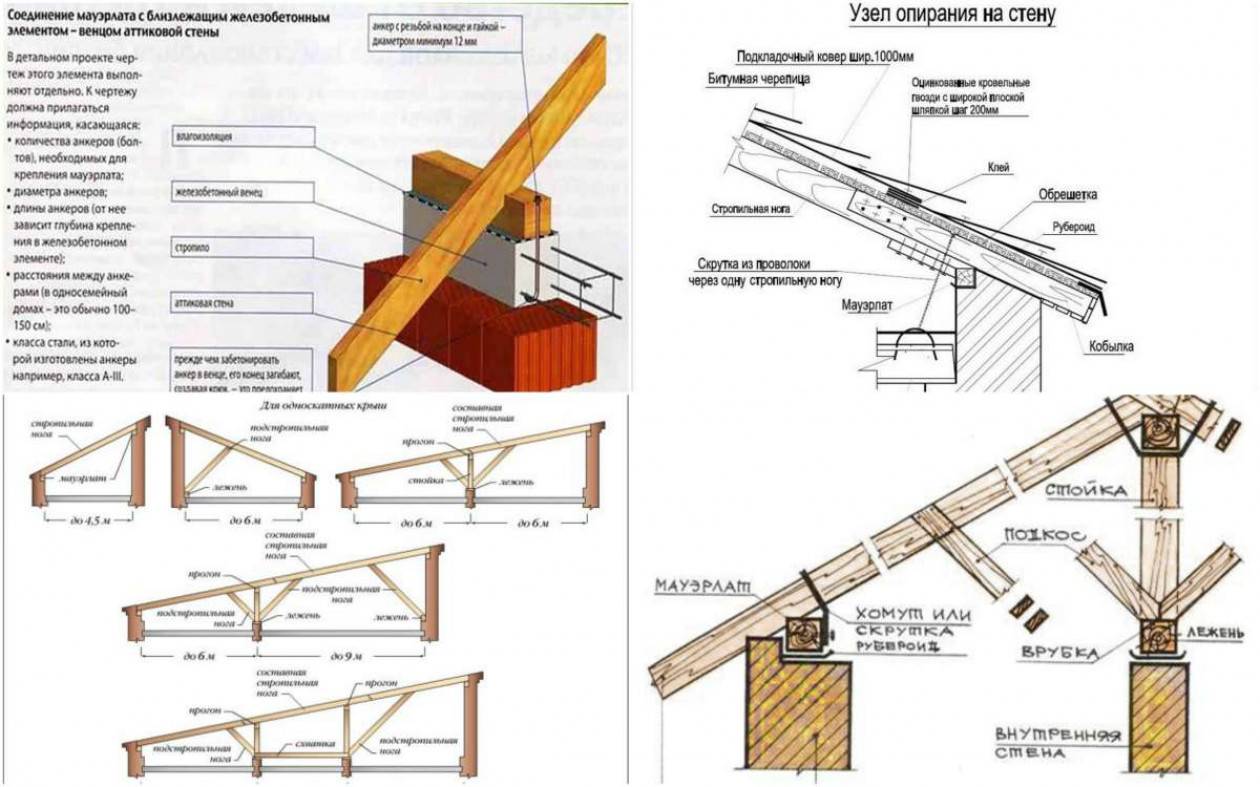

Мауэрлат для двускатной: Мауэрлат для двускатной крыши: схемы, инструкции

Содержание

конструкция стропил, монтаж мауэрлата, выбор материала

В процессе строительства дома владельцу необходимо решить массу задач, в том числе обеспечить защиту внутреннего пространства. Для этого нужно выбрать подходящий вариант крыши. Строительные компании могут предложить четырехскатные, вальмовые и многощипцовые, которые обладают довольно изящным видом. Но владельцам важны не только эстетические, но и защитные свойства конструкции, поэтому чаще всего они останавливают выбор на обычных двускатных кровлях.

  • Особенности конструкции
  • Мауэрлат для двухскатной кровли: особенности монтажа
  • Стропила для двухскатной крыши
  • Разновидности и устройство стропильной системы двухскатной крыши
    • Подстропильная система каркаса
    • Коньковый прогон
    • Обрешетка
    • Теплоизоляционный слой и гидроизолятор
  • Кровельный материал
  • Правила подбора пиломатериалов
  • Заключение

Одной из причин их популярности является несложность сборки и высокая надежность.

Образуемое под кровлей пространство является достаточным для того, чтобы там можно было устроить просторный чердак или мансарду.

Особенности конструкции

Вне зависимости от того, какой тип крыши собирается возводить владелец, для крепления стропил обязательно потребуется мауэрлат. Помимо него односкатная крыша может включать в себя следующие элементы:

  • стропила;
  • стойки, прогоны, лежни;
  • конек;
  • обрешетка.

В целях увеличения срока службы стропил обязательно нужно защитить их от влаги, для чего используются гидро- и пароизоляционные материалы. Их монтаж чаще всего выполняется прямо на утеплитель. С помощью этого материала можно эффективно защитить от холода мансарду или чердак. Завершающим этапом строительства является монтаж на каркас дома кровельного материала.

Мауэрлат для двухскатной кровли: особенности монтажа

Для изготовления этого элемента конструкции стропильной системы используют брус достаточно большой толщины — 150-200 мм. Такой выбор неслучаен, поскольку на мауэрлат возлагается функция главной опоры крыши. Монтаж мауэрлата выполняется по верхнему ярусу стен дома. Если владелец решил строить их из газо- или пенобетонных блоков, то перед выполнением этих работ обязательно придется устроить армированный бетонный пояс. Когда же настанет пора устанавливать мауэрлат, достаточно только вкрутить анкерные болты.

Если мауэрлат устанавливается для двухскатной кровли, то его чаще всего его укладывают только на две параллельные длинные стены. На объектах, построенных с применением бруса, бревна или щитового каркаса, стропильную систему можно устанавливать без мауэрлата. Здесь его функцию выполняет верхний конец или обвязка.

Стропила для двухскатной крыши

Этот элемент крыши также играет важную роль. Обычно для устройства стропильной системы берут брус размерами 100 x 100 мм или 150 x 150 мм. В некоторых случаях разрешается использовать доску 100 x 150 мм. Прежде чем устанавливать стропильную систему с мауэрлатом или без него, необходимо подготовить материал: его распиливают с тем расчетом, чтобы в верхней части ноги как можно плотнее примыкали друг к другу или коньку. В некоторых случаях для устройства посадочных гнезд выбирают место в нижней части ног. Благодаря этого можно получить более крепкую кровлю.

Существует несколько способов, которые могут применяться для крепления деревянных стропил к мауэрлату, верхнему концу или обвязке. В редких случаях применяется метод крепления «узлом», который предполагает использование в качестве крепежа трех гвоздей и толстой проволоки. Самым распространенным является метод, при котором ноги стропильной системы фиксируются при помощи оцинкованных стальных уголков с обеих сторон. В результате реализации такого решения можно максимально облегчить конструкцию. По верхнему ярусу для крепления стропил друг с другом используют стальные перемычки или их крепят к коньку на уголки.

Если работы проводятся на деревянных рубленых зданиях, то для монтажа бруса используют специальные доборные элементы — салазки. Их применение позволяет сделать стропила более подвижными. Выбор в пользу этих крепежей можно объяснить тем, что для стен здания характерно такое явление, как усадка. Это означает, что жесткое крепление стропильной системы на любой тип крепежа недопустимо. В противном случае ее начнет «вести».

Разновидности и устройство стропильной системы двухскатной крыши

В некоторых случаях монтаж наклонного бруса каркаса крыши может выполняться только по нижнему ярусу — к мауэрлату или по верхнему ярусу — друг к другу или к коньковому прогону. У специалистов эти стропила носят название висячих. Однако наиболее распространён другой вид каркаса. Он предполагает размещение под ноги дополнительной опоры в самом центре ската. С помощью этого метода можно изготовить изломанную форму крыши.

У специалистов двухскатные кровли подобной конфигурации получили название мансардных, а стропила — наслонных. С учетом характеристик эта конструкция является наиболее подходящей для загородного дома. При расчете расстояния между стропилами любого типа необходимо учитывать толщину выбранного бруса, длину скатов и прочие параметры. Чаще всего их располагают с шагом 60-80 см.

Подстропильная система каркаса

В случае возведения крупных объектов наряду с мауэрлатом в конструкцию стропил могут включать и другие поддерживающие элементы — прогоны, стойки и лежни. Причём каждый из этих видов имеет свои особенности в плане монтажа. Первые укладывают по горизонтали, вторые — по вертикали, а третьи размещают по балкам перекрытия. Впоследствии на лежни устанавливают с определенным шагом по всей длине кровли стойки. Они, в свою очередь, служат опорой для конькового прогона. Этот элемент чаще всего изготавливают из бруса размерами 100 x 150 мм.

Коньковый прогон

В процессе крепления стропил двускатной крыши в ее конструкцию часто включают и этот элемент. Не останавливает владельцев и то, что это повышает стоимость сооружения крыши. Объяснить это можно тем, что каркас кровли, который установлен с использованием прогона, получается более надежным и лучше выдерживает нагрузки различного характера.

В процессе монтажа этого элемента обязательно необходимо соблюдать определенные требования. От этого в значительной степени зависит геометрия кровли. На начальном этапе сборки крыши с коньковым прогоном выполняется монтаж крайних стоек фронтоном. После этого между ними натягивают жесткий шнур, который обязательно нужно проверить на горизонтальность. Далее переходят к креплению промежуточных стоек, следя за тем, чтобы и они располагались строго по уровню. Соблюдение этого требования является гарантией того, что и закрепляемый впоследствии к ним коньковый прогон также будет установлен строго в горизонтальной плоскости.

Обрешетка

Этот элемент также играет важную роль в конструкции кровли. Для изготовления обрешётки используются доску достаточно большой толщины. Самый распространенный вариант — пиломатериал сечением 2,5-5 см. Рейки со слишком большим или маленьким сечением не используют для обрешётки. Иначе это может привести к таким неприятным явлениям, как коробление или растрескивание. Самым оптимальным для обрешетки является материал шириной 20 см.

При расчете шага между досками, как и толщины, необходимо учитывать тип используемой обшивки. Монтаж разреженной обрешётки производится только под жесткие листы. В случае применения рубероида или очень тонкого металла устанавливают сплошную конструкцию. Тогда обрешетка изготавливается не из досок, а из листов толстой фанеры или ОСБ-плит.

Теплоизоляционный слой и гидроизолятор

Ввиду особенностей конструкции двускатной кровли для защиты внутреннего пространства от низких температур разрешается использовать любой доступный материал. Обычно в качестве такового выбирают минеральную вату. Менее популярным вариантом является пенополистирол. Еще реже работы по изоляции кровли проводят с помощью метода напыления пенополиуретана.

Укладка теплоизолятора требует использования опоры: если теплозащитный слой создаётся из минваты или полистирола, то обязательно нужно натянуть проволоку со стороны чердака. Крепление листов или плит теплоизолятора выполняется прямо между стропилами. Монтаж минеральной ваты осуществляется просто враспор. Не стоит оставлять без внимания зазоры между пенополистирольными листами и брусом — их заделывают специальной монтажной пеной, а в завершение проклеивают скотчем. Монтаж паро-и гидроизолятора выполняется с незначительным провисом в 2 см строго в горизонтальной плоскости. Эти работы проводят на завершающем этапе монтажа стропильной системы двухскатной крыши.

Кровельный материал

На роль обшивки крыши чаще всего выбирают такие популярные материалы, как:

  • профилированный лист;
  • ондулин;
  • шифер;
  • металлочерепица.

В некоторых случаях может использоваться рубероид. Для отделки дорогих просторных коттеджей нередко владельцы используют глиняную черепицу.

В принципе можно использовать любой вариант для обшивки кровли, благо что широкий выбор материалов позволяет выбрать подходящий. Монтаж металлических листов производится на скатах с использованием саморезов.

Укладка рубероида осуществляется на сплошную обрешетку при помощи битумной мастики. Она же используется для герметизации швов. В случае использования глиняной черепицы в качестве крепежа применяют саморезы, которые вкручивают в предварительно созданные в кровельном материале отверстия.

Правила подбора пиломатериалов

Одно из важных правил, которое необходимо соблюдать при монтаже стропильной системы двускатной крыши — использовать только наиболее качественные пиломатериалы. Поэтому прежде чем отправиться в магазин за ними, нужно учесть ряд моментов

.

  • Для монтажа стропильной системы допускается использовать только сухой пиломатериал. Его влажность должна быть не выше 18%.
  • Нежелательно приобретать пиломатериалы в деревообрабатывающих мастерских, поскольку предлагаемая ими продукция этому требованию не удовлетворяет. Если вы все же прибрели у них дерево, то его ещё до сборки кровли необходимо просушить под навесом в течение как минимум 6 месяцев.
  • Сразу приступать к монтажу стропильной системы после приобретения пиломатериала можно лишь при условии, что вам продали «зимний лес». Специалисты знают, что в холодное время года в деревьях прекращаются физиологические процессы и, соответственно, уменьшается влажность. Поэтому такие бревна идеально подходят для изготовления пиломатериала, поскольку не требуется тратить время на просушку.
  • Собираясь приобрести пиломатериал для изготовления стропильной системы, нужно учитывать не только показатель влажности, но и качество. При выборе пиломатериала рекомендуется обращать внимание на сучки, количество которых должно быть минимально. Также стоит учитывать и породу древесины — самой подходящей для сборки крыши является сосна.
  • Стоит упомянуть еще об одном факторе, с учетом которого следует приобретать доски для стропильной системы. Материал для изготовления кровли должен иметь идеальную геометрию. Поэтому желательно избегать покупки скрученных досок или бруса. Наличие большого количества трещин в пиломатериале также можно рассматривать в качестве достаточной причины отказаться от его приобретения.

Заключение

Конструкция кровли состоит из множества различных элементов, которые непосредственным образом влияют на срок ее службы. Не последнюю роль в этом играет мауэрлат, который выполняет поддерживающую функцию. Поэтому выбирать его необходимо так же тщательно, как и остальные элементы стропильной системы. Материал для изготовления кровли не только должен отвечать требованиям влажности, но и быть качественным. Помимо этого, не менее важно правильно выполнить монтаж. Учитывая, что чаще всего владельцы строят двускатные крыши, необходимо учитывать особенности и ее конструкции при креплении мауэрлата.

Установка мауэрлата для двускатной крыши своими руками

 Доброго времени суток, сегодня мы продолжим цепочку поучительных статей о том, как сделать новую и надежную двускатную крышу с нуля. Немного ранее мы уже писали о том, как сделать армопояс под мауэрлат, а сегодня займемся непосредственно монтажом самого мауэрлата. Все подготовительные работы уже были заранее проведены. Установка мауэрлата на армопояс не займет много времени и сил, если при проектировке и заливке армопояса было учтено наличие шпилек крепления мауэрлата, как это сделали мы.

Мауэрлат — это далеко не последний этап возведения двускатной крыши, но без него ничего толкового не получится. Мауэрлат необходим для равномерной передачи и распределения веса всей крыши на стены дома или любой другой капитальной постройки. Масса крыши может изменяться в зависимости от погодных условий. Зимой нагрузку создает снег и лед, в остальное время года на перекрытие стропила и балки воздействует ветровая нагрузка. Правильная установка мауэрлата поможет решить все эти проблемы раз и навсегда. Таким образом, мы получим правильное распределение веса всей конструкции крыши на стены, тем самым исключим возможности растрескивания и деформации кирпичной или другой кладки.

Порядок возведения двускатной крыши с закладкой мауэрлата

Двускатная крыша — одно из простейших решений защитить капитальное строение от воздействия внешних факторов, таких как дождь, снег, ветер и т. д.. Вот и мы решили строить именно двускатную крышу. Порядок возведения крыши на кирпичных стенах старой постройки до безобразия прост:

  1. Изготовление нового армопояса под мауэрлат.
  2. Установка мауэрлата двускатной крыши.
  3. Монтаж стропильной системы двускатной крыши.
  4. Изготовление обрешетки под кровлю.
  5. Изоляция двускатной крыши перед укладкой кровли.
  6. Монтаж кровли двускатной крыши своими руками.

И мы расскажем вам обо всех этих этапах поочередно. Армопояс под мауэрлат уже сделали, теперь делаем сам мауэрлат. Далее следуем строго вышеуказанному списку и не и шагу в сторону. Наши специалисты уже чешут руки, хотят побыстрее закончить всю эту эпопею с крышей, и делать что-то новое. Ну а для вас, наши дорогие читатели, мы приготовили подробнейшую иллюстрированную пошаговую инструкцию, которая приведена ниже в нашей уникальной статье.

Монтаж мауэрлата двускатной крыши на капитальном строении

Прежде чем начать монтаж мауэрлатной доски, необходимо проверить наш армопояс на готовность к работе. Если армопояс старый, то нужно проверить его на наличие трещин, если недавно сделан, как у нас, то необходимо выждать минимум 2-3 недели, перед тем как устанавливать мауэрлат. У нас с армопоясом все окей, поэтому переходим к подробной пошаговой инструкции по установке мауэрлата двускатной крыши.

ШАГ 1: подготавливаем мауэрлатный брус. Брус для мауэрлата был куплен заранее в необходимом количестве и даже немного с запасом. Лишнее в хозяйстве всегда пригодится. Чтобы продлить жизнь деревянному брусу необходимо обработать его специальной пропиткой для дерева, которая улучшает водоотталкивающие свойства и продлевает жизнь мауэрлата. Далее необходимо дать веществу впитаться в волокна бруса и можно приступать к следующему шагу.

ШАГ 2: укладка гидроизоляции. После того, как армопояс полностью застынет нам необходимо убрать опалубку и приступать к установке мауэрлата своими руками. Но, перед этим нам необходимо сделать простейшую гидроизоляцию при помощи обычной толстой пленки. Она может быть черная или прозрачная. Вообще вся пленка подойдет, главное, чтобы она была плотной. Обрезаем ее по размеру армопояса и укладываем сверху на него. Сделать это нужно как можно более аккуратно, чтобы не портить внешний вид конструкции. Продеваем на все шпильки пленку и переходим к следующему шагу.

ШАГ З: установка шпилек мауэрлата. Как вы уже знаете, шпильки для крепления мауэрлата при проектировке армопояса. Но, что делать тем, у кого в старом армопоясе этих шпилек не было или забыли установить их при заливке нового? Все очень просто! Сверлится новое отверстие, в него вкладывается химический анкер и забивается шпилька. После того как анкер засохнет, шпильку вытащить уже будет невозможно

ШАГ 4: установка мауэрлата на крышу. Теперь нам необходимо взять брус, просверлить отверстия на расстоянии равном расстоянию между шпилек и установить на армопояс. На стыке двух брусов необходимо сделать 10-15 мм теплового зазора, чтобы в дальнейшем не было никаких конфликтов в мауэрлате. Затягивать шпильки необходимо гайками с большими шайбами для более надежного крепления доски к армопояс. Далее можно переходить к установке стропил на мауэрлат с последующей обрешеткой и монтажом кровельных материалов.

Мауэрлат двускатной крыши
Готовый мауэрлат

На данном этапе нашей пошаговой инструкции все работы окончены. Мауэрлат готов. Сама работа у наших специалистов заняла не более 3-х часов с учетом того, что шпильки для мауэрлата в армопоясе были заложены с самого начала. В противном случае на это ушло бы значительно больше времени. Установка мауэрлата — это далеко не конец, далее нам предстоит выполнить еще много работ, чтобы с уверенностью сказать, что крыша постройки на загородном участке

Стропильная система двускатной крыши, ее конструкция, схема и устройство + Видео

Выбирая кровлю, владелец будущего частного дома чаще выбирает недорогой вариант с двумя скатами. Практичная и несложная конструкция такой крыши надежна, долговечна и обеспечивает хорошую защиту от непогоды. Рассмотрим, как устроена стропильная система двускатной крыши – важнейший элемент ее конструкции.

Содержимое:

  1. Коротко о двускатной крыше
  2. Конструктивные элементы двускатных крыш
  3. Типы стропильных систем двускатных крыш
  4. Пример установки стропильной системы двускатной крыши

О двускатной крыше в двух словах

Двускатной крышей называют крышу, в которой два прямоугольных плоских ската соединены под углом вверху. При этом по бокам остаются треугольные проемы. Туда вставляются фронтоны. Для того чтобы конструкция была прочной, надежной и служила долго, в ней используются различные удерживающие и поддерживающие элементы. Наиболее важной из них является стропильная система двускатной крыши, которой, собственно, и посвящен данный материал.

Конструктивные элементы двускатных крыш

В общем случае все эти элементы двускатных крыш представляют собой доски, балки и балки различной длины, формы и сечения. Рассмотрим их все по порядку.

Мауэрлат

Это хвойный квадратный брус, размер которого обычно 10 или 15 сантиметров. Его укладывают вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Назначение этого элемента – равномерно передавать нагрузку с ножек стропил на несущие стены.

Стропильная нога

Это балка размером 15 см на 5 (или 10) см. Именно из этих элементов собран наш треугольный контур крыши, несущий на себе всю тяжесть ветра, града, снега и прочих погодных превратностей. Чтобы адекватно выдерживать эти нагрузки, стропила располагают с шагом от 0,6 до 1,2 метра. Чем более увесистой предполагается крыша, тем меньше это расстояние. Кроме того, шаг стропил в ряде случаев будет зависеть от конструктивных особенностей используемого кровельного покрытия.

Порог

Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально размещают на внутренней несущей стене, чтобы равномерно распределить нагрузку от стоек крыши.

Затяжка

Этот элемент используется для висячей стропильной системы. Он завершает треугольник стропильных ног, не давая ему расползаться.

Стойки

Брусок для них берется квадратный, такой же, как и для предыдущего элемента. Стойки ставятся вертикально, принимая на себя нагрузку от конька и передавая ее на несущую стену внутри дома.

Подкосы

Эти элементы служат передаточным звеном между опорами стропил и опорными элементами. Сочетая затяжку и подкосы, получают ферму — очень прочный элемент. Даже при большом пролете ферма выдержит все нагрузки.

Обрешетка

Перпендикулярно ногам стропил укладываются бруски (или доски) обрешетки. Передавая весь вес крыши на стропильные ноги, этот элемент конструкции дополнительно скрепляет их. Обрешетку предпочтительнее оснастить обрезными брусками или досками. Но за неимением лучшей доски подойдут и необрезные доски, но со снятой корой. Ну, а в случае с мягкой кровлей (например, черепицей на битумной основе) обрешетку делают сплошной. Для этого возьмите листы влагостойкой фанеры.

Коньковая крыша

Конек – это верхнее место крыши, соединяющее два ската крыши. Он образуется путем соединения стропил в верхней части крыши. Он расположен горизонтально.

Карниз

Этот элемент, выступающий из стен на расстояние около 40 сантиметров, предотвращает попадание дождевой воды на эти стены.

Кобылы

И снова «лошадиное» имя. Эти конструктивные элементы стропильной системы двускатной крыши нужны для организации свеса крыши. Необходимость в них появляется только тогда, когда стропила слишком короткие, и их не хватает на свес. Затем эти ноги удлиняют кобылками, представляющими собой доски несколько меньшего сечения.

Типы стропильных систем двускатных крыш

Этих систем всего две: висячая и наслонная. Первые используются, когда наружные стены дома находятся на расстоянии 10 и менее метров друг от друга. Есть еще одно условие – между этими стенами не должно быть стены несущего типа, разделяющей дом надвое. В противном случае необходимо использовать наслонные стропила. Когда строящийся дом разделен не несущей стеной, а колоннами, монтируются сразу две стропильные системы. Стропила, расположенные под углом, будут опираться на столбы, а висячие идеально впишутся между ними.

Висячая стропильная система

Для данной схемы стропильной системы двускатной крыши характерно, что стропила опираются на боковые стены. Плохая новость заключается в том, что это создает разрывную нагрузку, которая со временем может повредить стены. Чтобы этого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, особенно это актуально, когда необходимо обустроить чердачное помещение под крышей.

Преимущество этой системы в том, что вообще не нужно монтировать мауэрлат. Кроме того, довольно просто монтируются те части конструкции, где стропила опираются на стены. Доска, уложенная через слой утеплителя, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они трехчленные.

№1. Простая треугольная навесная арка.

Это самая простая конструкция, представляющая собой замкнутый треугольник, две верхние стороны которого подвергаются напряжению изгиба. Затяжка в этой конструкции работает не только на растяжение и не является несущей конструкцией, поэтому ее можно заменить стальной лентой.

Существует несколько решений по организации конструкции сборки карниза. Это ортогональные торцевые врубки, а также использование досочных или плитных креплений.

#2. Треугольная шарнирная арка, усиленная бабкой или подвеской.

Этот вариант применялся только раньше при строительстве больших производственных или сельскохозяйственных помещений с пролетом более 6 метров. Для частных домов эта схема не подходит. Его принцип заключается в том, что вес затяжки (составленной из отдельных коротких элементов) принимает на себя конек. Эти элементы соединяются друг с другом и с подвеской при помощи разреза (косого или прямого). Для крепления используются болты. Деревянный кулон называется бабка, а железный — тяжеляк. Эта часть висит на выступе в сборе, а затяжка крепится к его нижней части через деревянную накладку. Адаптеры — это зажимы, которые контролируют прогиб затяжки, если она провисает.

#3. Треугольная навесная арка с рельефной затяжкой.

Если вы хотите обустроить чердачное помещение под крышей, то эта схема отлично подойдет. Здесь растяжку ставим не внизу, стягивая стропила, а вверху. Поднимая его выше, мы увеличиваем растягивающую нагрузку. Ну а стропила держатся на мауэрлатных балках по принципу ползунка. Нагрузка равномерна, а система стабильна. Для этого края стропил должны выступать за границы наружных стен дома.

Чтобы затяжка не провисала, ее часто уравновешивают подвесом. Это особенно важно, если планируется делать натяжной потолок или укладывать слои утеплителя. Короткой затяжкой подвес крепят к перекладине и коньку, прибивая две доски, длинной делают несколько подвесок. При больших нагрузках для крепления используются хомуты. Соединяют при необходимости две части составной затяжки.

#4. Арка трехшарнирная треугольная с перекладиной.

Такая система монтируется, если распорные нагрузки большие. Внизу крепится затяжка, а вверху болт. Благодаря такой конструкции нет необходимости крепить мауэрлат к стене. В целом ригель представляет собой затяжку, только испытывающую нагрузку не на растяжение, а на сжатие. Ригель не должен шарнирно крепиться к ногам стропил, иначе конструкция будет шататься. Если все сделать как надо, то стропила превратятся в неразрезные балки, имеющие три опоры и два пролета.

#5. Арка трехшарнирная треугольная с бабкой, дополненная подкосами.

Что касается системы с бабкой, то она была описана чуть выше. Если в такой конструкции ноги стропил достаточно длинные, их приходится подпирать. Для этого используются подкосы, чтобы уменьшить нагрузку, прогибающую стропила. Подвесная система не имеет несущей стены, поэтому стойки необходимо упереть в переднюю бабку. Устойчивая жесткая система принимает основную нагрузку на свою верхнюю часть, не доводя ее до низа стропил. Затяжка в этой конструкции обычно составная, соединенная сцепкой. Опираясь на бабушкин зажим, она тянет коньковый узел вниз. А воздействует он на подвес и стропила, сжимая их.

Стропильная система

Эта система размещает вертикальную балку точно посередине. Вес всей крыши через эту балку проходит с конька на несущую стену. Эта стена расположена на равном расстоянии от краев здания. Как уже было сказано, необходимость в таком разделении здания возникает при расстоянии между его внешними стенами более 10 метров.

№1. Неброские наслонные стропила.

В этой конструкции ноги стропил только сгибаются, не давя на стены и не разрывая их. Существует три варианта установки таких стропил, решающих вопрос нагрузок на стены здания.

В первом варианте опорой для стропил является либо мауэрлат, либо подшитый специальным бруском (опора). Для крепления используется зуб под нарезку. Страхуют конструкцию хомутами или проволокой, что является гарантом надежности конструкции. Верхняя часть стропил кладется на прогон конька. Монтаж по принципу скользящих опор. Обязательно заделайте отверстия в верхней части стропил.

Это самый популярный дизайн. В нем низы стропил крепятся к мауэрлату подвижным шарниром наподобие ползунка. Возможен также монтаж штучным бруском. Чтобы ножка держалась крепко, вбейте сверху гвоздь. Или можно прикрепить гибкую пластину из стали. Вверху стропила, лежащие на прогоне конька, крепят либо за отверстия попарно, либо к прогону (каждому из стропил).

Особенность последнего варианта в том, что ноги стропила и прогон конька жестко соединяются в одно целое. Для этого параллельно коньковому брусу с обеих сторон набиваются доски или брусья. При этом балка испытывает сильную нагрузку на изгиб, а вот ноги стропил прогибаются значительно меньше. Этот вариант сложнее в исполнении, чем второй, поэтому используется несколько реже.

#2. Распорки, наслонные стропила.

В этом случае устройство стропильной системы двускатной крыши практически аналогично предыдущим трем вариантам. Есть один нюанс: необходимо заменить крепление стропильных ног с подвижного (типа ползунка) на жесткое, неподвижное. И тогда стропила начнут передавать распирающую нагрузку на несущие стены дома. В основном такие распорные стропила служат промежуточным звеном от наклонной системы к висячей. Однако отличие висячих стропил в том, что их прогон не является существенной деталью. Вы можете обойтись без него.

Для распорной системы мауэрлат должен быть очень прочно прикреплен к стене дома. А сами стены должны быть толстыми и прочными. По периметру можно использовать железобетонный пояс.

#3. Стропила с подкосами.

Подкос, который, по сути, является третьей ногой стропила, еще называют подстропильной ногой. Эта третья нога, работающая на сжатие, ставится под углом 45 градусов. Таким образом получается охватить даже пролеты длиной до 14 метров, и балки с не очень большим поперечным сечением. Ведь здесь чудесным образом балка с одним пролетом превращается в неразрезную балку с двумя пролетами.

Крепление подкоса считать не нужно, просто прибейте его с двух сторон, подставив под стропило. Это предотвратит перемещение стойки. Главное точно вырезать угол подкоса, учитывая уклон стропил. Для определения сечения бруса, необходимого для стропильных ног, необходимо рассчитать нагрузку на сжатие.

#4. Стропила на стропила.

При наличии в доме двух несущих стен применяют две подстропильные конструкции. Они состоят из балок, уложенных вдоль длинной стороны крыши. Под ними устанавливаются стойки, на которые ложатся балки. Также опорой для них служат кровать и внутренние стены домика. Если прогонов нет, подставьте под каждую стропильную ногу стойки. Верхние части стропильных ног стыкуются одна с другой и обвязываются стальными или деревянными накладками. Конькового прогона нет, поэтому появляется распорка.

Затяжка установлена ​​ниже, чем сквозные прогоны — это отменяется в неуправляемой системе распорок. Бои крепятся к нижней части стоек для устойчивости. Захват, выполняющий роль перекладины, принимает на себя сжимающие нагрузки. Она не дает стеллажам опрокидываться. Швы прикрепите крест-накрест.



Пример монтажа стропильной системы двускатной крыши

Устройство стропильной системы двускатной крыши

При строительстве одноэтажных домов большой популярностью пользуется крыша с двумя скатами. Это связано со скоростью возведения конструкции. По этому параметру с двускатной крышей может конкурировать только односкатная. Устройство двускатной случайной крыши не слишком сложное. И вы с успехом освоите эту работу сами.

Состав:

  1. Конструкция стропильной системы двускатной крыши
  2. Разновидности стропильной системы двускатной крыши
  3. Грабитель фронтонов своими руками
    • Расчет двускатной крыши
    • Способы установки мауэрлата
    • Крепление стропильных ног
    • Придание конструкции жесткости
    • Болт стропильной системы

Конструкция стропильной системы двускатной крыши

Двускатная крыша состоит из двух наклонных поверхностей, имеющих прямоугольную форму. Благодаря этому осадки, которые представлены дождевой и талой водой, стекают с крыши естественным образом. Двухскатная крыша имеет достаточно сложную конструкцию. Состоит из таких конструктивных узлов: мауэрлат, система стропил, кобыл, конек, свес крыши, лежня, подкосы, затяжки, обрешетка и стойки:

  1. Мауэрлат. Этот элемент выполняет функции передачи и распределения нагрузки, создаваемой стропильной системой, на несущие стены дома. Для изготовления мауэрлата используется брус, который имеет квадратное сечение от 100 на 100 до 150 на 150 мм. Лучше использовать хвойную древесину. Брус укладывается по периметру здания и крепится к наружным стенам. Для крепления используйте специальные стержни или анкера.
  2. Стропильная нога. Стропила образуют основной каркас любой крыши. В случае двускатной крыши они образуют треугольник. Стропила отвечают за равномерную передачу нагрузок на мауэрлат. В первую очередь те, которые возникают от осадков, ветра и веса самой кровли. Для изготовления стропил используются доски, имеющие сечение 100 на 150 или 50 на 150 мм.
    Шаг стропил выбирайте около 60-120 см в зависимости от разновидности кровельного материала. При использовании тяжелого покрытия чаще ставьте стропильные ноги.
  3. Лошадь. Этот элемент соединяет два ската в верхней части крыши. Конек формируется после соединения всех стропильных ног.
  4. Кобылы. Они являются продолжением стропил и образуют свес двускатной крыши. Кобылы обычные, если стропильные ноги очень короткие и не позволяют образовать свес. Для изготовления этой конструктивной сборки возьмите доску, сечение которой меньше, чем у стропила. Использование кобылок облегчает устройство стропильной системы, так как позволяет использовать короткие стропила.
  5. Карнизы. Эта часть конструкции стропильной системы двускатной крыши отвечает за отвод воды во время дождя со стен и одновременно препятствует их намоканию и быстрому разрушению. Свес, как правило, выступает от стены на 400 мм.
  6. Силл. Он расположен на внутренней стене и служит для равномерного распределения нагрузки от стоек крыши. Для изготовления оголовка используется брус, имеющий сечение 150 на 150 или 100 на 100 мм.
  7. Стойки. Эти вертикальные элементы отвечают за передачу нагрузки от конька на внутренние стены. Для создания этого элемента подготовьте брус, имеющий квадратное сечение 150 на 150 или 100 на 100 мм.
  8. Соломинки. Они нужны для передачи нагрузок от стропил на несущие стены. Соломинки и колготки образуют прочную конструкцию, называемую фермой. Подобное устройство призвано выдерживать нагрузки при больших пролетах.
  9. Слойка. Этот конструктивный узел вместе со стропилами образует треугольник. Он не позволяет стропилам оседать в разные стороны.
  10. Ящик. Данная конструкция состоит из досок и брусков. Их монтируют перпендикулярно стропилам. Обрешетка необходима для равномерного распределения по стропилам покрытия крыши и нагрузок, создаваемых погодными явлениями. Кроме того, обрешетка необходима для скрепления стропил между собой. При обустройстве мягкой кровли для создания обрешетки следует использовать не доски и брусья, а влагостойкую фанеру.

Разновидности стропильной системы двускатной крыши

Различают двускатные стропильные системы с висячими и наслонными стропилами. В идеале дизайн содержит их комбинацию. Стропила висячего типа принято устанавливать, если наружные стены расположены на расстоянии менее 10 м. Больше не должно быть стен, разделяющих пространство жилого дома. Конструкция с висячими стропилами создает распирающую силу, передаваемую на стены. Она будет уменьшена, если сделать затяжку из дерева или металла и устроить ее в основании стропил.

При этом стропила и затяжки образуют жесткую геометрическую фигуру – треугольник. Он не способен деформироваться при нагрузках, действующих в любом направлении. Затяжка будет сильнее и мощнее, если ее расположить сверху. Затяжки представляют собой перекрывающиеся пучки. За счет их использования висячая стропильная система двускатной крыши выступает в качестве основы для обустройства мансардного этажа.

Наслонные стропила в своей конструкции имеют опорный брус, который ставится посередине. Он отвечает за перенос веса всей кровли на промежуточную опору колонны или среднюю стену, расположенную между внешними стенами. Устанавливать стропила типа «нас гнев» рекомендуется, если наружные стены размещаются на расстоянии более 10 м. При наличии колонн вместо внутренних стен можно чередовать стропила наслонного и висячего типа.

Фронтонный разбойник своими руками

Крыша должна быть прочной, чтобы выдерживать различные нагрузки атмосферные осадки, порывы ветра, вес человека и самого кровельного покрытия, но при этом и легкой, чтобы не оказывать большого давления на стены дома. Правильно устроенная двухскатная односкатная крыша равномерно распределяет нагрузку на все несущие стены.

Расчет двускатной крыши

Выбор наклона двускатной крыши будет зависеть от материала, который вы выбрали для укладки на крышу, и архитектурных требований:

  • При возведении двускатной крыши помните, что она должна изгибаться под углом более 5 градусов. Бывает, что уклон крыши достигает 90.
  • Для районов с обильными осадками и когда кровли примыкают неплотно, делают крутые скаты. В этой ситуации угол должен быть 35-40, чтобы осадки не задерживались на крыше. Но такой угол не позволяет построить жилище на чердаке. На выходе получится ломаная конструкция крыши. У него будет пологая верхняя часть, а на дне присутствует резкий уклон.
  • В регионах с сильными порывами ветра оборудуются пологие крыши. Если на участке преобладают постоянные ветры, то делают уклон 15-20 для качественной защиты кровельного покрытия.
  • Лучше всего выбрать средний вариант. Оборудовать двускатную крышу не слишком круто. Но и наклон не должен быть очень пологим.
  • При выборе большого угла крыши увеличивается ее парусность, а соответственно и цена стропильной системы двускатной крыши и обрешетки. Ведь такой уклон влечет за собой увеличение площади кровли и, соответственно, количества материала – строительного и кровельного.

При покупке материалов для возведения двускатной крыши полезно рассчитать ее площадь:

  1. Найти площадь одной конструкции строения, а затем удвоить результат.
  2. В идеале скат представляет собой наклонный прямоугольник, который располагается вдоль длинной несущей стены. Чтобы определить площадь ската, умножьте его длину на ширину.
  3. Длина ската равна длине стены. Кроме того, к длине добавляется длина выступа крыши над фронтоном. Помните, что выступы присутствуют с обеих сторон.
  4. Ширина ската равна длине стропильной ноги. К ней прибавляется длина выступа крыши над несущей стеной.

Для правильного проектирования конструкции рекомендуется провести точный расчет стропильной системы двускатной крыши, в том числе определить нагрузки и характеристики стропил:

  1. При возведении крыши типовой конструкции, которая имеет один этаж, расчетная нагрузка на крышу будет складываться из двух величин. Первый из них – вес кровли, второй – нагрузка от внешних факторов: осадков и ветра.
  2. Рассчитайте вес кровли, сложив вес каждого слоя пирога — теплоизоляционных, пароизоляционных и гидроизоляционных материалов, стропильной системы, обрешетки и непосредственно кровельного материала. Рассчитайте вес 1 м2.
  3. Увеличьте результат на 10%. Также можно учитывать поправочный коэффициент. В нашем случае К = 1,1.
  4. Если вы планируете со временем изменить конструкцию крыши и увеличить угол ее наклона, то ставьте в расчет запас прочности. Возьмите сразу более высокие показатели нагрузки, чем те, которые вы получили на момент расчета. Рекомендуется отталкиваться от размера, который составляет 50 кг на 1 м2.
  5. При расчете нагрузки, которую оказывают атмосферные явления, учитывают климатические особенности местности, где находится конструкция. При таком расчете учитывают уклон ската. Если двускатная крыша образует угол 25 градусов, то снеговую нагрузку принимают равной 1,
  6. Если крыша оснащена большим наклоном до 60 градусов, поправочный коэффициент достигает 1,25. Нагрузка от снега для угла более 60 градусов не учитывается.
  7. Стропила передают всю нагрузку от созданной конструкции на несущие стены. Поэтому их параметры надо брать соответствующие. Сечение и длину стропильной ноги выбирайте в зависимости от активной нагрузки на крышу и угла ската. Увеличьте полученные значения на 50%, чтобы обеспечить высокий запас прочности.
Способы монтажа мауэрлата

Строительство любой кровли начинается с монтажа мауэрлата:

  • Если для возведения стен использовались бревна или брус, то верхним брусом будет мауэрлат, как показано на фото стропильной системы двускатной крыши.
  • Если вы использовали кирпич для возведения стен, то поразитесь кладке прутьев из металла. На них должна быть нарезана резьба для крепления мауэрлата. Через каждые 1-1,5 м устанавливайте стержни. Выбирайте стержни диаметром не менее 10 мм. Между кладкой и мауэрлатом проложите гидроизоляцию.
  • Для стен из керамических или пенобетонных блоков сверху залить бетоном. Обязательно сделайте слои армированными. Он должен иметь высоту примерно 200-300 мм. Обязательно прикрепите к арматуре металлические стержни, имеющие резьбу.
  • Для мауэрлата используйте брус, который имеет сечение 15 на 15 см. Он будет своеобразным фундаментом для стропильной системы.
  • Уложить мауэрлат на верхний край стены. В зависимости от конструкции мауэрлат может укладываться по внешнему и внутреннему краю. Не ставьте его близко к самому краю, так как иначе его может сорвать ветер.
  • Мауэрлат
  • рекомендуется укладывать поверх гидроизоляционного слоя. Чтобы соединить все детали в одну, используйте болты и металлические накладки.
  • Во избежание провисания сделать ростверк из стоек, распорок и перекладины. Для этого берут доски размером 25х150 мм. Угол между скатом и подошвой стропил должен быть по возможности прямым.
  • В случае использования слишком длинной стропильной ноги установите другую опору. Она должна положиться на lyjni. Каждый элемент связан с двумя соседними. В результате создается устойчивая конструкция по всему периметру крыши.

Крепление стропильных ног

Оптимальным вариантом стропильной системы двускатной крыши является сочетание стропил наклонного и висячего типа. Такая конструкция позволяет создать надежную двускатную крышу и снизить затраты на строительные материалы. При работе учитывайте следующие рекомендации:

  1. В качестве материала используйте только самую качественную древесину. Балки, имеющие трещины и сучки, категорически недопустимы.
  2. Стропила имеют стандартные размеры — 50х150х6000 мм. При длине балок более 6 м рекомендуется увеличить ширину доски, чтобы балки под собственным весом не ломались. Возьмите доски шириной 180 мм.
  3. Сначала изготовьте шаблон стропильной ноги. Прикрепите доску к балке перекрытия и концу коньковой балки. Наметив две линии, выпилите над ними доску. Шаблон готов.
  4. Вырежьте стропила по этому шаблону. После этого сделайте на них верхнюю часть спины.
  5. Возьмите получившуюся заготовку, поднесите ее к балке перекрытия, чтобы отметить нижнюю часть спинки на месте.
  6. Установите все стропила. При этом помните, что после установки одной ножки к ней сразу же нужно установить противоположную. Так вы быстро снимете боковые нагрузки на балку конька.
  7. Если скат слишком длинный, то для изготовления стропильной ноги стандартных досок недостаточно. При этом можно срастить между собой две доски. Для этого у меня на них есть планка аналогичного сечения. Он должен иметь длину 1,5 – 2 метра. По схеме стропильной системы двускатной крыши стык всегда должен быть внизу. Под него установите дополнительную стойку.
  8. Прикрепите стропильную ногу к коньковому брусу с помощью гвоздей. Для крепления стропил к балке перекрытия используйте саморезы. Также подходят для металлических пластин, также подходят. Кроме того, добавлено несколько гвоздей.
  9. Если вы строите конструкцию исключительно из висячих стропил, то пропустите следующий этап. При возведении конструкции с наслонными стропилами необходимо подумать об опорах, которые устанавливаются в полу их. Чтобы уменьшить прогиб стропил, правильно рассчитайте расположение таких опор.
  10. Если вы строите двускатную мансардную крышу, промежуточные стойки станут каркасом для боковых стен.
  11. При выполнении данной работы выдерживать определенный шаг балок. Установите его размер на этапе проектирования.
  12. После установки стропил прикрепите конек. Он размещается по их верхнему краю. Для крепления используйте металлические уголки или скобы. И болты пользуются наибольшей популярностью.

Придание конструкции жесткости

После монтажа стропильной системы двускатной крыши укрепить ее по технологии, представленной ниже: систему стропил, соедините каждую пару стропил снизу с помощью затяжки, а сверху с помощью ригеля.

  • Для больших зданий, которые в то же время легкие, оборудуют нетяжелую крышу. Он должен выдерживать стены.
  • Если дом имеет ширину 6-8 м, то следует затянуть конструкцию. Установите опору посередине опоры. Такие стеллажи называются бабушками. Поместите их в каждую пару стропильных ног.
  • Если пролет стены достигает 10 метров, то понадобятся укрепления. Подкосы выступают в роли дополнительной опоры для стропильных ног для затяжки. Их крепят к каждому стропилу ближе к коньку или посередине стропильной ноги. Зафиксируйте их нижним концом бабки и между собой, как показано на видео о стропильной системе двускатной крыши.
  • В ситуации с длинными крышами следует разгрузить фронтонные балки. Делается это путем установки брекетов. Верхний конец должен упираться в угол фронтона. Нижний крепится к центральному блоку потолка. Для крепежа используйте брус, имеющий большое сечение. Так вы сможете предотвратить их разрыв, если будут наблюдаться сильные порывы ветра.
  • В районе преобладания ветров стропила должны быть устойчивы к таким воздействиям. Укрепите их, установив диагональные соединения. Доски прибиваются от низа одного стропила до середины следующего.
  • Для большей жесткости при создании наиболее ответственных креплений гвозди лучше не использовать. Используйте для этого накладки и металлические методы. Гвозди не смогут обеспечить качественное крепление, так как древесина способна через некоторое время просыхать.
  • Насыпь стропильной системы

    Завершающим этапом устройства стропильной системы двускатной крыши является создание обрешетки. Именно на нее вы будете укладывать кровельное покрытие. Работайте в следующей последовательности:

    1. Возьмите сухую балку для ящика. На нем не должно быть трещин и сучков. Сетка снизу. У конька прикрепите две доски так, чтобы не было зазоров. Обрешетка должна выдерживать тяжесть верхнего кровельного материала и не прогибаться под весом рабочих.
    2. Если обустраиваете мягкую крышу, сделайте два слоя обшивки. Один разреженный, второй сплошной. То же самое относится и к рулонной крыше. Для начала параллельно балке конька уложите доски, имеющие толщину 25 мм и ширину не более 140 мм. Допускается небольшой зазор не более 1 см. Сверху положите непрерывный слой. Для этого лучше использовать кровельную фанеру, рейки или доски небольшой толщины. После этого проконтролируйте, чтобы на обрешетке не осталось погрешностей неровностей и сучков.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
