Мауэрлат для двускатной крыши (78 фото)

Двускатная крыша является одним из наиболее популярных в индивидуальном строительстве вариантов обустройства кровли.

Заказчики выбирают ее из-за высокой надежности и возможности использовать предпочтительные по доступности и цене материалы при обустройстве.

Важной и незаменимой деталью конструкции является мауэрлат для двускатной крыши. Этот особый пояс укладывается на внешнюю несущую стену строения, по периметру ее верхнего торца.

Он играет роль основания для крепления стропил, а потому требуется соблюдение всех правил при выборе и установке мауэрлата.

Содержание

Что такое мауэрлат

В процессе индивидуального жилищного строительства требуется обязательно обустроить особый элемент, связывающий стены дома и саму кровлю. Это и есть мауэрлат, от правильности изготовления и закрепления которого зависят показатели прочности и надежности всей сооружаемой конструкции.

Мауэрлат отличается устойчивостью своей конструкции, устанавливаемой по периметру стен.

Фактически она обеспечивает основу, на которую будут крепиться стропила.

Специалисты выделяют две задачи, которые решаются с помощью мауэрлатного пояса:

1. Обеспечение наиболее эффективного распределения нагрузки кровельных свесов с одновременной прочной привязкой крыши ко всей конструкции дома. Поскольку мауэрлат играет роль связующей системы между стенами и крышей, то его выбор и установка является важным этапом строительства.
2. Мауэрлат для крыши двухскатного типа позволяет минимизировать уровень ее парусности, т.е. риски срыва сильным ветром.

Мауэрлатный пояс считается важным, но вовсе не неотъемлемым элементом конструкции кровли.

Иногда можно встретить крыши, лишенные этого компонента. Стропила будут крепить на балки перекрытия.

Конечно, такие перекрытия должны быть очень прочными. Причем будет обеспечиваться отнесение нагрузок крыши непосредственно к местам опор стропил. А это менее надежно и безопасно в сравнении с проектом, в котором мауэрлат позволял оптимально распределить нагрузку по стенам.

Какой материал лучше

Для создания мауэрлата можно пользоваться разными материалами.

При выборе варианта целесообразно ориентироваться сразу на несколько факторов:

• тип крыши;
• наличие в проекте мансарды;
• размерные характеристик дома;
• качественные параметры стен;
• материал, задействованный при строительстве;
• климат.

Использование прочного бруса

Кровля может быть разной по размеру и весу, а потому при изготовлении мауэрлата применяется брус разного сечения:

• 100х100 мм;
• 100х150 мм;
• 80х180 мм;
• 150х150 мм;
• 200х200 мм.

В процессе проведения работ мауэрлатный пояс прочно укладываться по торцу стены под стропильные ноги в рамках всего периметра крыши.

При этом величины скрывающих или изгибающих напряжений в нем не слишком большие. Поэтому с нагрузкой на сжатие древесина может достаточно хорошо справиться.

Эксперты в сфере строительства рекомендуют при выборе древесины для мауэрлата проверять, чтобы сучки не были больше по длине 2/3 от показателя толщины.

Причина в том, что сучки опасны плохой работой на растяжение в этом месте на брусе. Именно это является критичным фактором, поскольку мауэрлат будет находиться под высокими нагрузками во всей конструкции крыши. Важно избежать риска появления трещин.

Работа со скрепленными досками

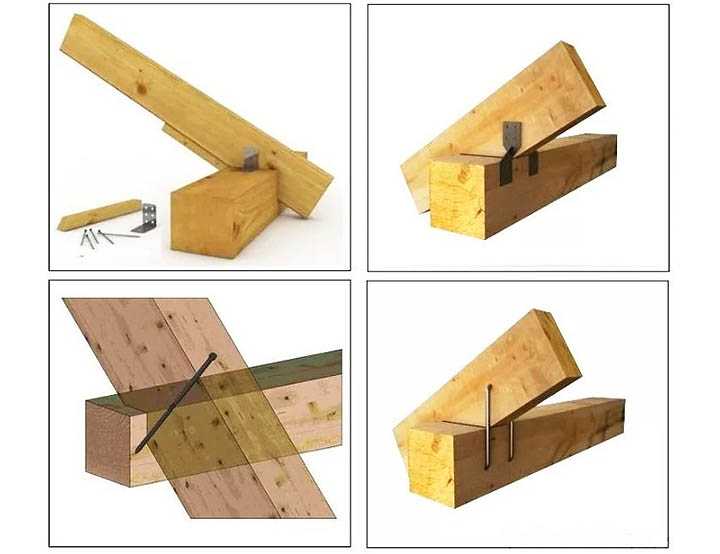

Крепить стропила к мауэрлату можно путем задействования скрепленных досок.

Это целесообразно если ведется строительство легкого быстровозводимого каркасного дома. Обычно в нем крыша не испытывает серьезных нагрузок. Поэтому допускается экономия на тяжелом цельном брусе, который заменяется скрепленными досками.

Часто применяются доски, например, толщиной в 30-50 мм, которые укладываются в 1 или 2 слоя.

Применение стальных труб

В результате конструкция несколько видоизменяется, поскольку деревянный мауэрлат не будет выходить за периметр. Правда, теперь на его концы надо закрепить трубы. Они и станут основной опорой при обустройстве двускатной крыши.

При выборе труб для конструкции надо соблюдать определенные критерии:

• Выбор труб с небольшим сечением, поскольку они будут заводиться сквозь отверстия в стропилах.
• Высокий уровень прочности, т.к. именно они примут на себя всю нагрузку.
• Использование только качественной стали, которая исключит риски деформации опорного элемента в процессе эксплуатации.

При обустройстве отверстий в стропилах нужно ориентироваться по оси. Их диаметр должен быть на 100 мм меньше высоты стропильной ноги.

Minolta DSC

При невозможности выполнить данное требование, потребуется закрепить дополнительные стальные компоненты.

Данный материал имеет ряда преимуществ:

• Трубы из стали прекрасно действуют на изгиб.
• Они нуждаются только в небольших отверстиях круглой формы, что не снижает прочности.
• Деревянный мауэрлат можно замаскировать под крышей и защитить от подтеков и растаявшего снега.

Правда, мауэрлат со стальными трубами – это довольно дорогостоящий вариант.

Два способа закрепить мауэрлат

После выбора материала, который будет использоваться для формирования основы под стропила, следует решить вопрос необходимости заливки по верхней части стены армирующего пояса.

Его роль – укрепляющая, а потому он незаменим при сооружении блочных, кирпичных или засыпных стен, поскольку крыша в таком случае будет сооружаться на надежной основе.

В случае возведения монолитных стен или использовании кирпичной кладки в несколько рядов по толщине, то армирующий пояс обычно не применяют.

Это позволит упростить и удешевить работы, а также облегчить конструкцию дома.

Отказ от армирующего пояса

Иногда стропила крепятся сразу на балки перекрытия. В таком случае мауэрлат не применяется.

Этот вариант подходит для конструкции с очень надежными балками и стенами, поскольку нагрузка примут на себя точки опоры в балках перекрытия.

Рекомендуется придерживаться следующей процедуры при подготовке к монтажу стропил для двускатной крыши:

• Для сооружения крыши приобретаются брус и обрезная доска.
• Брус (предпочтителен сечением 50х100 мм) раскладывается под балки в соответствии с периметром крыши.
• Чтобы исключить разрушение балок вследствие гниения, целесообразно обустроить гидроизоляцию их рубероидом от стены.
• После подгиба рубероида в соответствии с требуемой длиной нарезать листы ниткой.
• Гидроизоляционные компоненты необходимо подготовить в нужном количестве и отложить.
• Балки ставятся на нужное расстояние относительно краев стены.
• Уложить листы рубероида под балку.
• Осуществить обмотку балки гидроизоляционным материалом и закрепить степлером.

Несмотря на то, что армирующий пояс допустимо не сооружать для прочных конструкций, все же рекомендуется его обустраивать, поскольку сквозь него легко фиксировать крепежи под мауэрлат.

Работа с армирующим поясом

Чтобы установить мауэрлат, рекомендуется соорудить армирующий пояс. Он представляет собой бетонную ленту, внутри которой расположен каркас металлического типа из арматуры.

Выбор ширины пояса определяется точной шириной стены, а вот по высоте он должен быть около 200-250 мм. Пояс будет идти по периметру здания.

Целесообразно заранее определиться с числом крепежных деталей в соответствии с количеством ног стропил.

Частота и промежуток установки крепежных компонентов зависит от числа стропил.

Важно обеспечить прочность армирующего пояса и исключить его крошение. Поэтому используется раствор с цементом М400-500.

При этом приготовленный бетон рекомендуется заливать в опалубку в рамках одного захода.

В раствор используются цемент с щебнем и песком в соотношении 1:3:3. В ряде случаев в смеси используют пластификаторы, обеспечивающие равномерное просыхание раствора и сокращение объема воды для замешивания.

Особенности монтажа

Процесс крепления мауэрлата не слишком сложный, однако учесть ряд нюансов все же придется.

Монтаж производится на расстоянии не более 500 мм от наружного положения грани.

Для двускатной крыши требуется укладывать в параллельном направлении относительно конька и вдоль всей оси стены.

В качестве основы используется завершенный каркас конструкции здания, который сможет принять на себя вес кровли.

Учитываются и другие особенности:

1. Необходимо регулярно проводить проверку горизонтального расположения с помощью строительного уровня.
2. При наличии каких-либо неровностей надо обязательно срезать части, которые выступают. Если присутствуют элементы, опустившиеся ниже уровня, то надо задействовать прокладки для подъема.
3. При подготовке бруса надо обязательно обработать его с помощью дезинфицирующих составов и антипирена, что позволит защитить конструкцию от огня. После качественной просушки бруса можно приступать к закреплению.

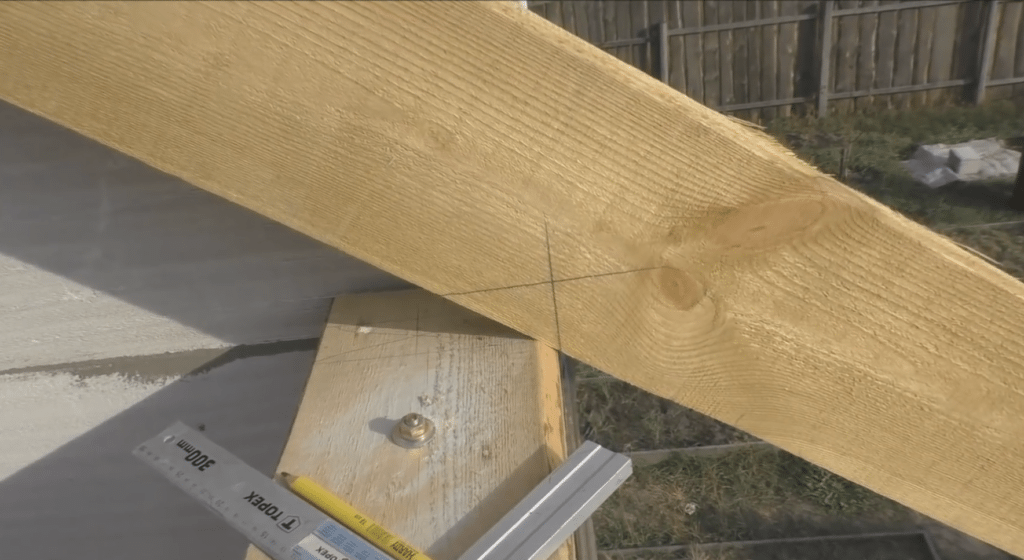

4. Целесообразно прикладывать брус к месту фиксации, чтобы правильно определить точку сверления отверстий.
5. Крепление частей мауэрлата производится способом прямого замка. Рекомендуется воспользоваться и гвоздями для укрепления соединения. Брус обычно крепится по углам путем применения прямого замка или косого прируба. Крепление к доскам осуществляется уголками или скобами из металла.

Мауэрлат для двускатной крыши является одним из наиболее важных конструктивных элементов здания.

Выдерживаемая им функциональная нагрузка достаточно высока и часто сравнивается с фундаментом ленточного типа. Правда, на мауэрлат оказывают воздействие нагрузки кровли.

Они воздействуют не вертикально, а горизонтально, что обеспечивает перпендикулярное направление относительно плоскости стен, которые, в свою очередь, действуют на изгиб. Такая ситуация считается очень опасной для вертикально расположенных конструкций, ведь крыша фактически обеспечивает разрушающее действие на стены.

Именно мауэрлатный пояс, который укладывается по периметру верхнего торца внешней несущей стены строения, обеспечивает правильное распределение нагрузки и повышает прочность всей конструкции.

Фото мауэрлата для двускатной крыши

Автор статьи:

Установка мауэрлата для двускатной крыши своими руками

 Доброго времени суток, сегодня мы продолжим цепочку поучительных статей о том, как сделать новую и надежную двускатную крышу с нуля. Немного ранее мы уже писали о том, как сделать армопояс под мауэрлат, а сегодня займемся непосредственно монтажом самого мауэрлата. Все подготовительные работы уже были заранее проведены. Установка мауэрлата на армопояс не займет много времени и сил, если при проектировке и заливке армопояса было учтено наличие шпилек крепления мауэрлата, как это сделали мы.

Мауэрлат — это далеко не последний этап возведения двускатной крыши, но без него ничего толкового не получится. Мауэрлат необходим для равномерной передачи и распределения веса всей крыши на стены дома или любой другой капитальной постройки. Масса крыши может изменяться в зависимости от погодных условий. Зимой нагрузку создает снег и лед, в остальное время года на перекрытие стропила и балки воздействует ветровая нагрузка. Правильная установка мауэрлата поможет решить все эти проблемы раз и навсегда. Таким образом, мы получим правильное распределение веса всей конструкции крыши на стены, тем самым исключим возможности растрескивания и деформации кирпичной или другой кладки.

Порядок возведения двускатной крыши с закладкой мауэрлата

Двускатная крыша — одно из простейших решений защитить капитальное строение от воздействия внешних факторов, таких как дождь, снег, ветер и т.д.. Вот и мы решили строить именно двускатную крышу. Порядок возведения крыши на кирпичных стенах старой постройки до безобразия прост:

1. Изготовление нового армопояса под мауэрлат.
2. Установка мауэрлата двускатной крыши.
3. Монтаж стропильной системы двускатной крыши.
4. Изготовление обрешетки под кровлю.
5. Изоляция двускатной крыши перед укладкой кровли.
6. Монтаж кровли двускатной крыши своими руками.

И мы расскажем вам обо всех этих этапах поочередно. Армопояс под мауэрлат уже сделали, теперь делаем сам мауэрлат. Далее следуем строго вышеуказанному списку и не и шагу в сторону. Наши специалисты уже чешут руки, хотят побыстрее закончить всю эту эпопею с крышей, и делать что-то новое. Ну а для вас, наши дорогие читатели, мы приготовили подробнейшую иллюстрированную пошаговую инструкцию, которая приведена ниже в нашей уникальной статье.

Монтаж мауэрлата двускатной крыши на капитальном строении

Прежде чем начать монтаж мауэрлатной доски, необходимо проверить наш армопояс на готовность к работе. Если армопояс старый, то нужно проверить его на наличие трещин, если недавно сделан, как у нас, то необходимо выждать минимум 2-3 недели, перед тем как устанавливать мауэрлат. У нас с армопоясом все окей, поэтому переходим к подробной пошаговой инструкции по установке мауэрлата двускатной крыши.

ШАГ 1: подготавливаем мауэрлатный брус. Брус для мауэрлата был куплен заранее в необходимом количестве и даже немного с запасом. Лишнее в хозяйстве всегда пригодится. Чтобы продлить жизнь деревянному брусу необходимо обработать его специальной пропиткой для дерева, которая улучшает водоотталкивающие свойства и продлевает жизнь мауэрлата. Далее необходимо дать веществу впитаться в волокна бруса и можно приступать к следующему шагу.

ШАГ 2: укладка гидроизоляции. После того, как армопояс полностью застынет нам необходимо убрать опалубку и приступать к установке мауэрлата своими руками. Но, перед этим нам необходимо сделать простейшую гидроизоляцию при помощи обычной толстой пленки. Она может быть черная или прозрачная. Вообще вся пленка подойдет, главное, чтобы она была плотной. Обрезаем ее по размеру армопояса и укладываем сверху на него. Сделать это нужно как можно более аккуратно, чтобы не портить внешний вид конструкции. Продеваем на все шпильки пленку и переходим к следующему шагу.

ШАГ З: установка шпилек мауэрлата. Как вы уже знаете, шпильки для крепления мауэрлата при проектировке армопояса. Но, что делать тем, у кого в старом армопоясе этих шпилек не было или забыли установить их при заливке нового? Все очень просто! Сверлится новое отверстие, в него вкладывается химический анкер и забивается шпилька. После того как анкер засохнет, шпильку вытащить уже будет невозможно

ШАГ 4: установка мауэрлата на крышу. Теперь нам необходимо взять брус, просверлить отверстия на расстоянии равном расстоянию между шпилек и установить на армопояс. На стыке двух брусов необходимо сделать 10-15 мм теплового зазора, чтобы в дальнейшем не было никаких конфликтов в мауэрлате. Затягивать шпильки необходимо гайками с большими шайбами для более надежного крепления доски к армопояс. Далее можно переходить к установке стропил на мауэрлат с последующей обрешеткой и монтажом кровельных материалов.

Мауэрлат двускатной крыши

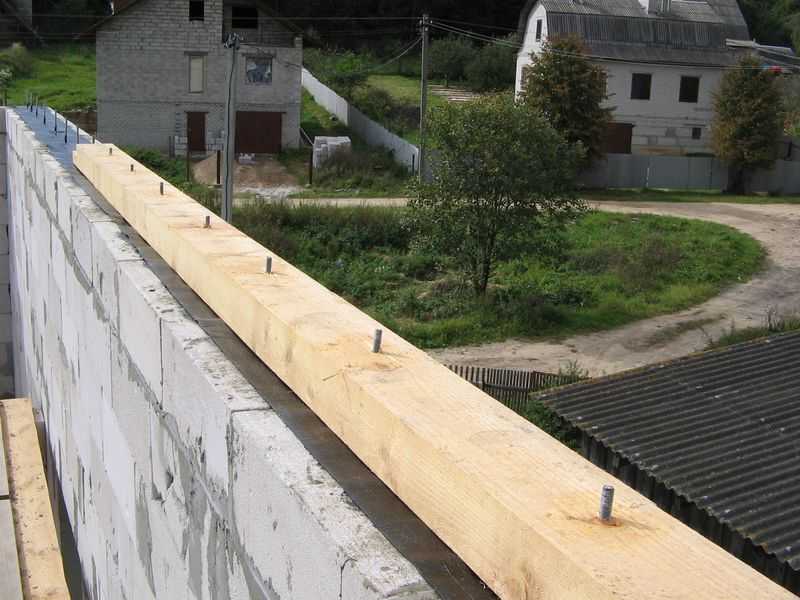

Готовый мауэрлат

На данном этапе нашей пошаговой инструкции все работы окончены. Мауэрлат готов. Сама работа у наших специалистов заняла не более 3-х часов с учетом того, что шпильки для мауэрлата в армопоясе были заложены с самого начала. В противном случае на это ушло бы значительно больше времени. Установка мауэрлата — это далеко не конец, далее нам предстоит выполнить еще много работ, чтобы с уверенностью сказать, что крыша постройки на загородном участке

расчет, характеристики, чертежи и конструкция

Кровля является важным элементом любого здания. Его основное предназначение – защита внутреннего пространства дома от неблагоприятных факторов внешней среды. Он принимает на себя все возможные внешние нагрузки и равномерно распределяет их на все стены. Здания на зданиях могут иметь крышу разного дизайна. Но в России наибольшей популярностью пользуется, конечно же, двускатная крыша. Расчет такой конструкции прост. Его преимущества заключаются в простоте конструкции и монтажа.

Реквизиты

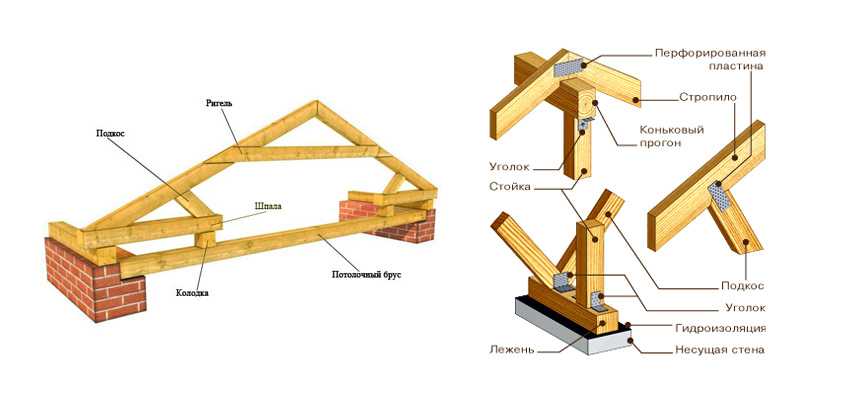

Существует такая крыша, как уже можно судить по ее названию, только из двух скатов, расположенных по обеим сторонам здания. Основными элементами кровли данной конструкции являются:

• мауэрлат;
• Лошадь;
• Стропила;
• Стойки и стойки;
• Ящик.

Двускатную крышу обычно строят в следующем порядке:

1. Мауэрлат крепится на анкеры, вбитые сначала в стены.
2. Стойка установлена ​​на стойке.
3. Рельсы и стойки установлены.
4. Навесной ящик.

Далее полученную конструкцию покрывают теплоизоляционным материалом, гидроизоляционным листом и кровельными листами.

Что важно учитывать при проектировании

Таким образом, конструкция двускатной крыши предельно проста. Однако проект до сборки крыши, конечно же, следует. Это позволит избежать перерасхода и сэкономить время и силы.

При составлении проекта двускатной крыши расчеты обычно производят следующим образом:

• Угол наклона скатов;
• Брусья продольные и профильные для стропил;
• Ступенька между стропилами.

Для того, чтобы определить нужное количество утеплителя, гидроизоляции и кровельного материала, вам также необходимо рассчитать площадь коньков и фронтонов. Именно с учетом всех этих показателей производится расчет кровли двускатной крыши.

Предельные значения угла наклона

Именно с угла наклона скатов и следует начинать расчет двускатной крыши при строительстве дома. Зависеть от этого показателя в данном случае может от нескольких факторов:

• Тип кровельного материала, выбранного для облицовки;
• Расчетная ветровая нагрузка;
• Снеговая нагрузка.

В первом случае учитываются рекомендации производителя. Так, например, минимальный угол наклона:

• Для металла будет 14 градусов;
• Для рулонных материалов — 5 — 15 гр;
• Профнастил — 15 гр;
• Ондулин — 6 г.

В зависимости от ветровой и снеговой нагрузки предельно допустимые значения угла наклона лучей определяются по специальным картам местности. Также в этом случае используются специальные таблицы. Например, при сильных ветровых нагрузках рекомендуется делать крутизну скатов 15-25 градусов. При обилии осадков в районе, где строится дом, наоборот, необходимо оборудовать их более крутыми – 45-60 градусов.

Стропила крыши: расчет угла ската

Итак, узнав максимально допустимые параметры, можно приступать к собственно вычерчиванию чертежа крыши. В первую очередь нужно определить высоту конька. Если решено сделать общий чердак под двускатной крышей, слишком высоко над уровнем стен поднимать конюшню не стоит. Это позволит сэкономить на материале. Если под крышей планируется построить жилой дом (что бывает редко), стоит построить его достаточно высоко. В любом случае оптимальные показатели угла наклона лучей на большей части территории России составляют 30 – 45 градусов.

Помимо высоты конька, для расчета уклона двускатной крыши, а точнее угла наклона ее скатов, нужен и такой показатель, как ширина фронтона. Его можно определить, просто измерив короткую стену дома, затем к полученному результату нужно прибавить длину свеса. Расчет производится по следующей формуле: H = 1/2L * tgA. А — угол собственно ската, Н — высота конька, L — ширина фронтона. Угол касательной можно определить с помощью математической таблицы Брадиса.

Расчет стропил двускатной крыши: длина и сечение

Именно эти элементы в конструкции двускатной крыши являются основными. Сечение и длину стропил рассчитывайте в первую очередь, исходя из того, что вес материалов на 1 м ² площади ската не должен превышать 45 кг.

Чаще всего для сооружения двускатной крыши используется брус 100 х 150 см. Этот материал идеально подойдет для шага между стропилами в 80-100 см. Если в проекте между двумя элементами предусмотрено большее расстояние, стоит использовать более толстый брус. При меньшем шаге, наоборот, допускается установка стропил тоньше.

Длина бруса определяется в зависимости от высоты конька и ширины фронтона (делится на 2). Стропила в этом случае в прямоугольном треугольнике будут играть роль гипотенузы. Определить длину балки не составит труда. Также можно рассчитать длину одного бруса, просто ориентируясь по углу ската двускатной крыши. В этом случае дополнительно нужен такой показатель, как высота расположения конька. Эту цифру нужно будет просто умножить на синус угла наклона. Вы можете найти эту цифру в таблице Брейдиса.

К полученному в итоге результату необходимо добавить примерно 20 — 40 см на свесы. Необходимо их оснастить. Иначе в дальнейшем при эксплуатации дома дождевая вода будет попадать на его стены. А это, в свою очередь, значительно сократит срок эксплуатации здания.

Пиломатериал для стропил следует выбирать только по качеству. Именно этот элемент крыши является несущим. Брусья с большим количеством узлов для стропил использовать нельзя. Крепление этих элементов к мауле и коньку следует с использованием только оцинкованных уголков или качественных гвоздей.

Расчет площади скатов и количества необходимого материала

Таким образом рассчитывают уклон двускатной крыши, длину и сечение ее стропил. Но для того, чтобы определить количество необходимого для обшивки материала, нужно знать еще и такой показатель, как площадь коньков. Никаких особо сложных формул в этом случае также использоваться не будет. Узнать площадь одного ската можно, просто умножив длину стропил на длину самого здания.

Нетрудно определить при проектировании и количество необходимого для обшивки материала. Например, при использовании рубероида сначала нужно рассчитать площадь одного рулона. Для этого умножьте его ширину на длину. Далее площадь ската просто делится на площадь валка. При расчетах в этом случае также нужно учитывать предполагаемое количество слоев кожи. Также расчеты производятся и при использовании листовых материалов, например, металла или профнастила.

Расчет площади фронтонов

Эта часть конструкции крыши обычно покрыта досками. Для расчета фронтонов двускатной крыши нужны такие показатели, как высота конька и ширина пролета дома. Определив площадь этой части кровельной конструкции, можно будет узнать количество досок, необходимых для обшивки. Расчет в этом случае производится по формуле: S = 1/2ah, где S — площадь, а — ширина фронтона, h — высота конька.

Полезный совет

Произведя расчет площади коньков и фронтона, нетрудно определить количество необходимого для обшивки материала. Однако приобретать кровельные листы и доски необходимо с запасом. Ведь при покрытии кровли часть материала обязательно будет испорчена. Потери в таком бизнесе обычно неизбежны. Да и резать доски или листы максимально рационально получается далеко не всегда.

Особенности устройства двускатной крыши: как не допустить ошибок

Таким образом, правильно составив проект и проведя все необходимые расчеты, крышу можно построить максимально надежно. Однако, чтобы крыша из двух скатов была прочной, следует соблюдать определенные рекомендации и непосредственно при ее сборке:

• Перед утеплением слоя в кровельном пироге обязательно должна быть устроена вентиляция;
• Плиты теплоизоляционного материала должны максимально плотно прилегать друг к другу и к конструкции стропильной системы;
• Пароизоляционная пленка в торте крепится скотчем, а не гвоздями;
• Ящик должен быть упакован с шагом, соответствующим выбранному материалу.

Собирать крышу, чтобы сделать ее надежной, следует, не нарушая ни одной технологии. Кровельный пирог двускатной крыши монтируется следующим образом:

1. Между установленными стропилами укладываются плиты утеплителя. Со стороны чердака для того, чтобы они не выпадали, натягивается редкая сетка из стальной или алюминиевой проволоки.
2. Над утеплителем монтируется гидроизоляция. Закреплять лучше всего с небольшим провисанием стержней. Такой способ позволит избежать разрыва материала при подвижках кровли, а также обустроить вентиляционный слой.
3. Поверх гидроизоляции монтируется обрешетка.

Пароизоляция двускатной крыши устраивают со стороны чердака. Поверх пленки закрепляется скотч, монтируется укрывной материал. Это может быть, например, фанера, вагонка, пластиковые панели и т. д.

Основа под кровельный материал

Для расчета обрешетки в конструкции двускатной крыши следует учитывать такие факторы, как вес кровельного материала и возможная снеговая нагрузка. Под металл, например, опорные доски можно набивать с шагом 230 – 400 мм. Под толь обрешетка оснащается сплошной обрешеткой и так далее.

Пиломатериал для основания под кровельный материал также подбирается с учетом веса последнего. Для сборки обрешетки может использоваться как брус, так и доска. В любом случае для монтажа основания брать слишком широкий пиломатериал не рекомендуется. В противном случае элементы обрешетки могут быть перекручены в процессе эксплуатации кровли. Также широкие доски часто трескаются, что может сделать крепление листов облицовочного материала не слишком надежным. Оптимальный вариант обрешетки – брус или доски шириной 150 мм.

Ферма Inkqubo kophahla Фронтон ngezandla zabo. Рисунок kunye nenkqubo kophahla yoyilo

inkqubo фермы Фронтон kugqalwa ephantsi ngokwaneleyo kule yophahla. Abanini kwawo khetha amaziko zabucala zokuhlala. Le nkqubo elula практичная ферма. Uyilo zifanelekile kwaye ibonelela ngokhuseleko eyimfuneko kwimozulu. Okulandelayo, cinga iinketho kunokwenzeka ukuba izixhobo zayo.

Обзор

Ферма inkqubo Фронтон yikhompawundi iinqwelo-moya buxande kwi-engile. Ukususela emacaleni kunye Ekungeneni ezi ezingoonxantathu-ezimise. Фронтоны Бона Куфаква. Ubume lophahla (ферма inkqubo) ibandakanya izinto ezahlukeneyo axhasayo nokugcina. Бона зиника укутхембека элиде. Okulandelayo cinga в eyenza isakhiwo esinophahla (ферма inkqubo).

мауэрлат

Isiqalelo siqulathe i umqadi kokuba icandelo Square emnqamlezweni. Это саженец йензива. Mauerlat yenzelwe передача umthwalo форма ukusuka imiqadi ukuya iindonga ukuzala. убухулу Луч онговона 10-15 см. ватшиса изита зенгколова аво оваяме элудонгени аксхасайо. Xa ngeentonga ezivelileyo okanye izikhonkwane yangaphakathi njengento lokubopha.

«Умлензе»

Куинто ипланга огама убухулу нгенха йекандело 15 X 5 (оканье 10) см. Ngenxa lwesi sakhi Abizelwa nentaba kophahla elingunxantathu. Йена, ке, оситвалела умтвало ипхела несензеко эсэсибхакабхакени: ихепу, исикото, имвула оканье номойя. Куба имикади эзинкулу укутхембека зибекве кумгама озимита 0,6-1,2. Umgama i ngaphantsi kwe kulindeleke enze uphahla esinzima. Ukongeza, ubukhulu inyathelo yi kwezinye iimeko ziya kuchaphazela neempawu zolwakhiwo wesigqubuthelo kophahla.

основание

Le imithi na icandelo efanayo naleyo ukuze mauerlat :. 10 x 10 wabeka tye phezu kodonga ukuxhasa cm yakhe. Oku kuqinisekisa ukulayisha efanayo ezo ntsimbi zilapha phezulu.

Zokuqinisa kunye ezikhaphukhaphu

Into yokuqala ugqibezela unxantathu «imilenze». Сохранение ukuthintela ukusasazeka kwayo. Ezikhaphukhaphu, enze umsebenzi njengesixokelelwano phakathi umqadi kunye nezinto ezixhasayo. Xa uqhagamshela ла malungu kunye ukuqinisa ajike efama. Le element unamandla кахулу. Nkqu kwimeko ukuyilwa пролет фермы enkulu ngokuqinileyo ukumelana yonke imithwalo.

уми

Куба эзи зинто амапланга энье, ньенгокуба укусела. Йокубека кубе nkqo. Baya kuthatha phezu umthwalo ukusuka kummango ayidlulisele eludongeni engaphakathi yenethiwekhi.

обрешетка

izinto Framework zibekwe nkqo ukuya emiqadini. Njengoko athwele of angase ezivelileyo iibhodi okanye nemivalo. Esi sakhiwo lidlulise ubungqongqo yophahla imilenze kwaye iqinisekisa bond olongezelelweyo. Кубинский фундамент kungcono ukuthatha sivuma iziqalelo. Nangona kunjalo, ukuba oku akwenzeki, ungasebenzisa i ibhodi nokumamela okanye nemithi kunye ixolo isusiwe. Ukuba kukho kusetyenziswa isigubungelo uphahla ethambileyo, umzekelo ngokusekelwe tile yebhitumene, ngoko lathing yenzelwa oluqinileyo. Kulo mzekelo, листы ngokwenene (ukufuma) isenzo njengezinto yayo.

Морской конек и итуло

В йокукала исахлуло афезулу элупахлени. Apha uqhagamshele ethambekeni elupahleni. Морской конек ukhandwa entlanganweni umlenze. Кубхаливе Элиз Тьяба. Kumgama ezimalunga nama-40 см ukusuka eludongeni iphumele itulo. Le element likhusela ngokuchaseneyo nokuphuma emvula.

«Лехаше»

Ezi zinto zenza i itulo. «Кобыла» зифунека купхела ха imilenze imiqadi mfutshane kakhulu. Ezi zinto ke iibhodi zisebenzisa kwicandelo ezincinane.

indlu inkqubo umqadi: Iintlobo

ababini kubo kuphela: naslonnogo kunye nohlobo ezijingayo. ZifunwaEzokugqibela zidweliselwe ezisetyenziswa kwimeko xa iindonga iindonga lwangaphandle isakhiwo zikwindawo kumgama ukuya ku ezilishumi leemitha bebodwa. Enye imeko esebenzisa inkqubo фермы kophahla ezijingayo (ukujikeleza kwalo kubonisiwe kwinqaku) на ukungabikho ophethe phakathi kweendonga ahlukeneyo izinto zokwakha. Ukuba kunjalo, ngoko lisetyenziswa naslonny uhlobo. Ukuba ukwahlukana phakathi nesakhiwo kwenziwa lwemihlathi, endaweni udonga lokuzala, kusetyenziswa yaye zombini inkqubo фермы. Le umzobo ubunjwe izinto amalungiselelo kwi-engile ephakathi kwabo iinxalenye lokunqunyanyiswa kwalo. Okulandelayo, cinga iinkcukacha zokwakha.

uhlobo Ukumiswa

A phawu yesi sikimu indawo unit inkqubo izixhaso ukuxhasa iindonga ecaleni. Zisasuka kulo mzekelo kucingelwa ukuba ukuyilwa yoxinezeleko caphukisayo, ngenxa apho kweendonga ekugqibeleni baye entshabalalweni. Ukunqanda le meko sisetyenziselwa с сохранением imiqadi udibaniso. Oku kukhokelela unxantathu abantamo nto leyo phantsi деформация phantsi komthwalo. Пол Endaweni omfuthelayo adla ngokusetyenziswa imiqadi. Zibalulekile ingakumbi ukuba ulindele kophahla ukuphucuka. Le nkqubo фермы фронтон lophahla kunye Lungisa izandla zakhe phantsi kakhulu nje. Abaxhamla kule sakhiwo akukho mfuneko entabeni mauerlat. Нгело шеша кахулу уфаке ндже эзо зинто зезакиво, афо имикади бакшомекке пхезу кодонга. Zinoboya nge Ibhodi yokugquma слой ukuba lenze плоскостность efama kunye nozinzo. Оку Квензека Нгокубонелела Индаво Энкулу Йенкксасо. Kukho iindidi eziliqela ze imiqadi ejingayo. Бонке трехшарнирными.

isakhiwo Simple ntathu

Le nkqubo ферма фронтон kophahla ngezandla zakhe ngokuya zonke lula. Ukwakhiwa yi unxantathu esivalekileyo. макала сакхе сангафезулу эзимбини экутханда укувумела умтвало. Используется в ezinjalo isakhiwo ukuqinisa ayisebenzi kuphela eqine kwaye alibhekiseli ukuya element yenethiwekhi. Куле мэко, куноквэнзека укуба индаво тяжем нгентсимби. Kukho iinketho ezininzi indibano isixhobo lwesakhiwo. Oku kusetyenziswa nokuba avala ipleyiti nokuqhobosha, kwakunye zisikayo ngokungqalileyo ортогональный.

Трехшарнирная арка унксантату бесебензиса байаххубека есиньюсивейо

Ле нккубо ферма фронтона копхала изандла закхе азинзе ха исиксхобо уфанеле индаво йокугчина. Kule zisancumisa akayi kusekwa emazantsi kunye phezulu. Kulo mzekelo, ukwandisa umthwalo kwi elula. Это ezisekele ngokwabo zibanjwa kwi mauerlat iintsika. Куло мзекело, умтвало уба униформа, нгенха йокуба уя куба йинтони узинзе инккубо йонке ферма копахла фронтон. Ukubalwa ukwakhiwa kufuneka wenziwe kuthathelwa ingqalelo in yokuba kungqameko iziqalelo kufuneka utshintshe udlalele udonga ngaphandle kwesakhiwo. Ukuthintela unokkhawuleza ngokuqinisa kufuneka ibe ukumiswa elungeleleneyo. Oku kubaluleke ngakumbi xa kuthathwa ukwakhiwa silingi lobuxoki, okanye ngokubekwa ubushushu umaleko. Ukuba zisancumisa lifutshane, oko zigxunyekwe Ridge entanyeni. Нгокуба ло исихонкване ибходи эзимбини. Укуба укукиниса инде, йинто зибе мбалва.

Наслонный улобо

Укуба амалунгиселело инккубо ферма копахла фронтон эзифана нгезандла закхе, куфунека ибекве канье эмбиндини умкади нкко. ubunzima kophahla uya kucanda kulo ukusuka kummango abase umgama elifanayo ukusuka kungqameko ngaphakathi udonga yokwakha ukuzala.

Наслонное-Элати Исакхиво

Онюсве энджало инккубо ферма копахла фронтон нгезандла забо кунгенза нгеендлела эзинтату. Le ukhetho lokuqala unika mauerlat nje inkxaso. Оканье бафака умкади охетекилейо умкади. Njengoko isiqhoboshelo esetyenziswa vrubka ngezinyo. Ukuze kuqinisekiswe ukuthembeka wayo inshorensi kunye ucingo okanye yamasango. Phezulu kwe eziqalelo nasezimfanteni обязательный ezisisigxina. Нгокутшо лвало йесибини, inkqubo фермы kophahla ngezandla zakhe usebenzisa imichiza ukulungisa eshukumayo yohlobo yesilayidi. Unako ukwenza ukulungisa ngoncedo iqhekeza ле бар. Ukuze kuboneelelwe unyawo olomeeleyo ukugcinwa, nail phezulu okanye ekhandiweyo Iqinisekile kwipleyiti ngentsimbi bhetyebhetye. Ukulala phezu imiqadi kummango kwipali ziqhotyoshelwe ngezibini ukuya umngxuma okanye ngokubaleka. Njengokuba le yokugqibela ufakelo ukhetho, kukho kuthatha beka uxhulumaniso engqongqo. Элемент Ngokunxusene kummango abotshwe kumacala omabini kweebar okanye amacwecwe. Kule meko umqadi umthwalo eyomeleleyo ukugoba. Noko ke, imiqadi SAG ngaphantsi kakhulu. Loo ngobuwena eqhubekayo Kuthi nzima ngakumbi ukuphumeza, kuneyokuqala. Куле меко, оку кусетьензисва алуфане.

Изахи распорки наслонные

упхахла олунджало кахулу эфана воплощения нгасентла. Noko ke, kukho оговорка: iinyawo ezinokususwa lowo kwindawo kuyimfuneko ukufaka esisigxina (nzima). Kulo mzekelo, umthwalo izixhaso zongameleyo ziya kudluliselwa iindonga umthwalo-langa. Нгокубанзи, аба распорки асебензе ндженгомтетели йи итхамбекеле квинкабо незисителисо. Noko ke, ungenza ntoni ngapandle run. Ngokulungiselela indlela spacer kufuna азотный мауэрлат kakhulu ukuya eludongeni lwayo indlu. Ngaphezu koko, le miba yesakhiwo kufuneka womelele nepeni.

Ezisekele ne брекеты

Kulo mzekelo, izinto ezongezelelweyo olubekwe kwi-engile градусов 45. Khawuwabhinqise njengomfo, enyanisweni, kuba usebenza imiqadi umlenze wesithathu, esebenza ucinezelo. Нгоко, куба куноквензека укуба зилала пхезу квеминве, убуде укуя кви-14 м. Kulo mzekelo, umqadi ingasetyenziswa kunye necandelo elincinane emnqamlezweni. bahambahamba kuyanda ukubala ayikho kuyimfuneko, ekubeni kwanele ukuba kufakwe imiqadi kunye nail emacaleni. Kulo mzekelo, i element ongayi kushukuma. Noko ke, eyona nto iphambili icandelo ngqo angela bahambahamba. Куфунека утатхе ингкалело квитамбека умкади. Ukuze ubone umqadi кросс-кандело kuyimfuneko ukumisela umthwalo ucinezelo.

дизайн Подстропильные

Zisetyenziswa kwizakhiwo kunye kweendonga ezimbini umthwalo yawo. izakhiwo Podstropilnye ziquka imiqadi, amalungiselelo kwicala elide elupahleni. зилафа нжезанци кубо зифакельве, афо имикади эзибекве. Kwakunye nenkxaso isenzo iindonga ngaphakathi wethala. Ezisekele amacala asentla oxhulumene kwi omnye komnye. Kuba babopha ngomthi okanye ngentsimbi amacwecwe. Ridge Run ilahlekile, ngoko ke saliphosa ibonakala. Сохранение ibekwe ngezantsi nge-libalekela kulo. Нгенкса йоко, онге ияфелисва. Куба nozinzo ntsimbi zilapha kweli amazantsi ziyaxhonywa yokulwa.
