Мауэрлат что это такое в строительстве: что это означает в строительстве, где применяется и как правильно устанавливается

Что такое мауэрлат в строительстве крыши

Обустройство кровли дома – один из самых важных этапов строительства, который требует полного соблюдения технологии, правильной последовательности и максимальной точности при выполнении работ. Монтаж каркаса крыши может производиться только на окончательно готовые стены здания, способные выдержать полный вес всей кровельной конструкции. Помимо этого создаваемая кровлей довольно высокая нагрузка должна распределяться равномерно – именно эту функцию и выполняет мауэрлат. Что это такое в строительстве кровли станет понятно после более подробного рассмотрения его особенностей и способов монтажа.

Функции мауэрлата

Для возведения стен здания может применяться кирпич, газобетонные блоки, СИП-панели, деревянные бревна и т.д. Характеристики таких материалов существенно отличаются: часть из них, являясь прочными сами по себе, плохо переносят точечную нагрузку, к другим же, обладающим повышенной твердостью, довольно сложно прикрепить элементы стропильной системы. Чтобы решить описанные проблемы достаточно понять, что такое мауэрлат в строительстве крыши, какова его конструкция и какую роль он выполняет.

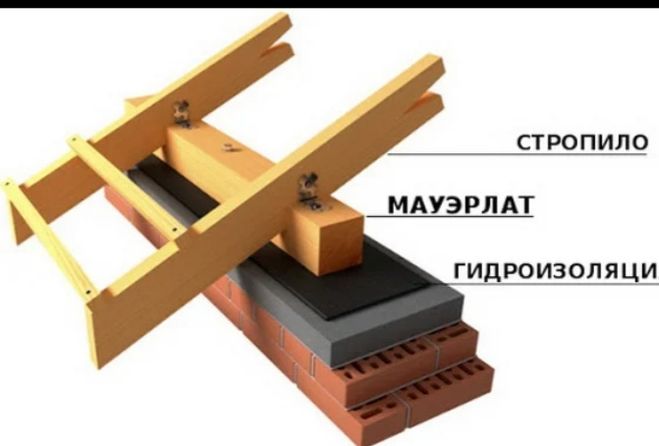

Мауэрлат представляет собой опорный элемент конструкции кровельной системы дома в виде устойчивого сооружения из металлического швеллера или двутавровой балки, а также деревянного бруса определенного сечения, уложенного по периметру кромки стены и служащего основанием для крепления стропил.

Благодаря мауэрлату происходит равномерное распределение нагрузки веса кровли по всей верхней кромке стены, создается жесткая и прочная привязка крыши к общей конструкции дома, а также повышается ее устойчивость к ветровым нагрузкам. Помимо перечисленных мауэрлат выполняет и другие функции:

• компенсирует распирающую боковую нагрузку, оказываемую на стены расположенными под углом и стремящимися перейти в горизонтальное положение стропилами;
• гарантирует надежность и упрощает выполнение фиксации элементов кровли к стене из любого материала;
• выравнивает все дефекты и неровности верхней кромки стены, создавая идеально ровное и строго параллельное земле основание для монтажа элементов кровли.

Выбор материала

Для обустройства мауэрлата подбирают материал аналогичный тому, который будет использоваться для сооружения стропильной системы. Для этих целей может применяться металлический профиль (швеллер или двутавр), профилированная труба или деревянный брус. При строительстве частных жилых домов практически всегда выбирают именно последний вариант. При этом к деревянному брусу для мауэрлата выдвигают ряд требований:

• Сечение бруса должно соответствовать оказываемой на него нагрузке. При строительстве частных домов этот параметр редко превышает 20х20 см, а наиболее часто применяют пиломатериалы с сечением 15х20, 15х15, 10х15 и даже 10х10 см для легких каркасных дачных домов небольшой площади или хозяйственных построек. Выбирая брус нужно учитывать, что ширина опорной стороны должна составлять не более 2/3 ширины верхней кромки стены, так как его укладка производится с некоторым отступом от внешнего края основания (не менее 50 мм).
• В качестве альтернативы цельному брусу допускается применение скрепленных между собой досок толщиной 50 мм, что позволяет удешевить конструкцию и облегчить выполнение работ. При этом к основанию прикрепляется только нижний элемент, а остальные присоединяют уже к нему.
• При выборе пиломатериалов особое внимание стоит уделить их качеству. На поверхности не должно наблюдаться растрескиваний, крупных механических повреждений, сучков или следов плесени. Кроме этого брус должен быть хорошо просушен, так как при установке влажного материала при высыхании он деформируется, что может привести к нарушению правильной геометрии кровли в целом и утрате ей необходимой прочности.
• В идеале длина одного отрезка бруса должна соответствовать длине стены. Если же стена слишком длинна, соединение отдельных отрезков нужно выполнять не на углах, а как можно ближе к центру, используя при этом балки одинаковой или максимально близкой к одинаковой длины (например, два отрезка по 7 м для стены длиной 14 м, а не четырех- и десятиметровый).

Для придания жесткости конструкции отдельные части бруса соединяются между собой не встык, а посредством прямого замка и дополнительно фиксируются гвоздями в местах соединений.

Варианты крепления

Из-за своего расположения и назначения мауэрлат подвергается интенсивному воздействию влаги, поэтому перед установкой деревянный брус обязательно обрабатывают антисептическими средствами, предотвращающими развитие грибка и появление плесени, а также проникающими или поверхностными гидрофобизаторами. Помимо этого при укладке на стену нижняя сторона бруса изолируется рубероидом или другим гидроизоляционным материалом. Брус может располагаться только на стенах, служащих опорой для стропил или же по всему периметру здания, а выбор способа крепления мауэрлата в первую очередь зависит от материала стен.

Установка на армопояс

Армированный пояс (армопояс) представляет собой слой армированного металлической или композитной арматурой бетона, уложенный по верхней кромке стен по всему периметру здания без разрывов. Такая конструкция препятствует деформации стен в результате ветровых нагрузок, сдвигов или осадки грунта под фундаментом, температурных перепадов и других внешних воздействий, а также придает постройке дополнительную жесткость и равномерно распределяет создаваемую кровлей нагрузку на каркас здания.

Крепление мауэрлата к армопоясу выполняется с использованием анкеров (химических или распорных), закрепленных в просверленных в бетоне отверстиях. Однако существует и более рациональный и менее трудоемкий способ, при котором крепежные элементы устанавливаются еще в процессе монтажа армирующего пояса. После застывания бетон обеспечит максимально надежную фиксацию крепежа. Для таких целей могут применяться отрезки металлической арматуры, резьбовые шпильки или другие метизы, которые при помощи вязальной проволоки прикрепляют в вертикальном положении к арматурной сетке на расстоянии не менее 1 м друг от друга перед заливкой бетонного раствора. При выборе места размещения крепежа важно учитывать точки установки стропил, так как при их совпадении монтаж кровли будет более сложным.

При выборе длины крепежных элементов нужно учитывать длину части, находящейся в бетонном основании, а также толщину изоляционного слоя и самого бруса. Кроме того над поверхностью балки должно выступать несколько сантиметров резьбового крепежа для фиксации мауэрлата закрученной гайкой (в случае применения арматуры выступающую часть просто сгибают в сторону и вбивают в тело бруса).

Перед укладкой бруса выполняют его разметку ориентируясь на размещение крепежа, после чего высверливают отверстия и, подложив слой гидроизоляции, надевают на выступающие штыри – способ фиксации зависит от типа крепежного элемента.

Установка без армопояса

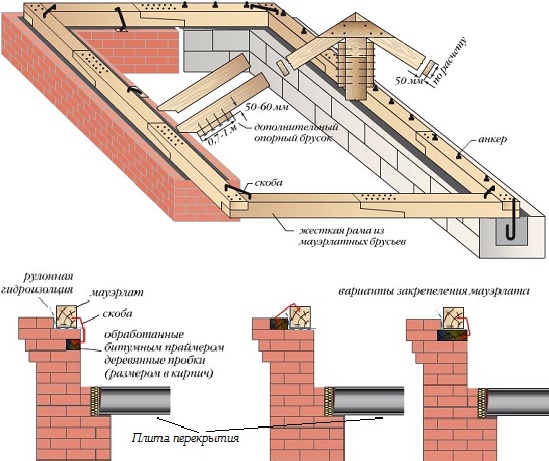

В случае отсутствия армирующего пояса на стенах из кирпича или бетонных блоков установку мауэрлата выполняют одним из следующих способов:

• На этапе возведения стены в соединяющий элементы последнего ряда кладки раствор вмуровывают шпильки с резьбой в верхней части и пластиной или изгибом, предотвращающим проворачивание, в нижней. Мауэрлат фиксируется на шпильке при помощи гаек.
• На расстоянии 50-60 см от верхней кромки кладки в раствор под кирпич или бетонный блок укладывается стальная проволока диаметром 6 мм, а ее концы загибаются вверх, огибая кладочный материал. Длина отрезка проволоки рассчитывается таким образом, чтобы выступающие над последним рядом кладки окончания можно было продеть сквозь отверстия в брусе и соединить между собой тугой, плотно притягивающей мауэрлат к основанию, скруткой при помощи продетого в петлю рычага (арматуры, лома или другого подручного крепкого инструмента).
• С применением стальных П-образных скоб, один конец которых забивают в предварительно вмурованные в кладочный раствор деревянные закладные, а второй в тело бруса.

Ряд особенностей имеет установка мауэрлата на основание из газобетонных блоков без армопояса. Из-за пористости и хрупкости материала распорные анкеры или шпильки не обеспечат надежности крепления, так как со временем расшатаются под воздействием ветровых нагрузок, при этом разрушив внутреннюю структуру газобетона. В этом случае оптимальным крепежным материалом станут химические (жидкие) анкера, представляющие собой двухкопонентную синтетическую смолу, которая заливается в просверленное в бетоне отверстие и заполняет все поры, обеспечивая надежность сцепления. Такие анкера выполняют роль надежного дюбеля, а монтаж при их помощи выполняется таким образом:

• В газобетоне высверливают отверстия под шпильки или анкерные болты с чуть большим, чем обычно, диаметром.
• Отверстия очищают от пыли и мелких частиц бетона.
• В отверстие заливают жидкий анкер и сразу же вставляют в него крепежный элемент.
• После полного застывания состава (обычно такой процесс занимает не более получаса) выполняют монтаж мауэрлата стандартным способом.

Отзывы

Наш детский сад пришел в упадок – заключили договор с ИП “Варнаковым”, составили пан работ и приступили – что-бы кто-то из них пил на работе – не видел и не слышал. Ребята счастливы, аварийности в знании нет, отделка на уровне

Вячеслав

Обращайтесь! Звоните нам 8(930)806-74-74 ИП Варнаков Нельзя запускать ремонты домов – дома ветшают, нужно менять блоки, поэтому заблаговременно лучше поддерживать в рабочем и добротном состоянии. Кстати, мы можем брать здания на техническое обслуживание в Нижнем Новгороде и Нижегородской области. Обращайтесь! 8(930) 806-74-74

Вячеслав

Мауэрлат: понятие, особенности, как сделать

Содержание

1. Мауэрлат – что это?
2. Профиль, размеры мауэрлата и факторы, на них влияющие
3. Мауэрлат для крыши – как производится фиксация стропильных балок
4. Необходимые инструменты и применяемые материалы
5. Как зафиксировать на стене мауэрлат для крыши
6. Особенности жесткой фиксации
7. Шарнирный метод крепления
8. Как сделать мауэрлат своими силами
9. Заключение
10. Похожие статьи:

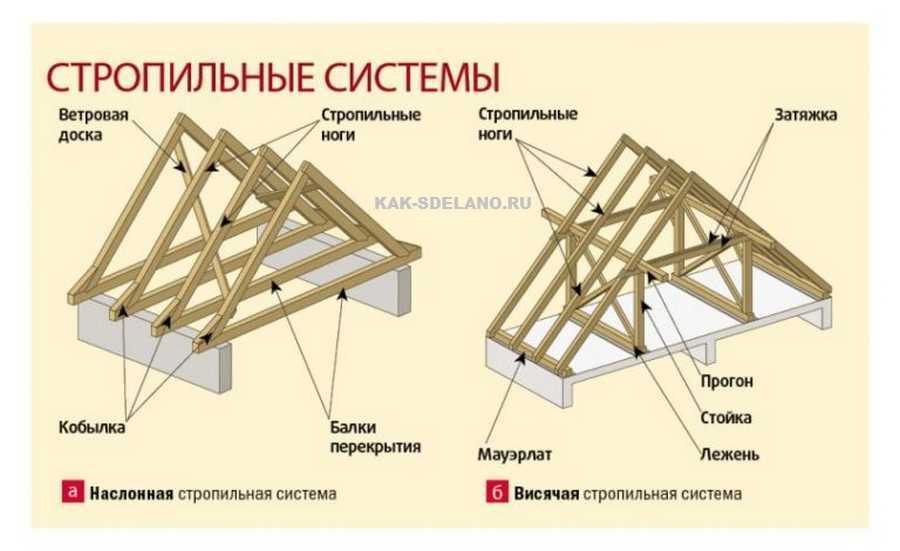

Крыша — неотъемлемая часть любого здания. Она выполнена в виде пространственной конструкции, включающей стропильную решетку с закрепленной кровлей. Кровли отличаются уклоном, а также количеством скатов. Крыши обеспечивают защиту строений от осадков, подвержены нагрузкам от порывов ветра и давлению снежного покрова. Обязательным элементом конструкции является мауэрлат, предназначенный для жесткой фиксации крыши и равномерного распределения нагрузок. К его конструкции, размерам и методу крепления к стенам предъявляется комплекс требований. Рассмотрим их подробно.

Мауэрлат – что это?

Профессиональные строители в своей терминологии часто употребляют слово «мауэрлат», говоря о силовой раме, расположенной по верхнему контуру несущих стен строения. Начинающих мастеров и домашних умельцев, которые не сталкивались с решением серьезных строительных задач, может поставить в тупик вопрос о ее назначении, размерах, а также способах установки. Разберемся детально.

Мауэрлат – это демпферный элемент в виде опорной рамы.

Она располагается по наружной стороне торцевой плоскости капитальных стен, и изготавливаются из следующих материалов:

• стального проката;
• деревянных брусьев.

Мауэрлат связывает в замкнутый силовой контур фермы кровли с коробкой здания, равномерно распределяет нагрузки по периметру стен, а также прочно соединяет фермы кровли со стенами.

Главное назначение опорной конструкции:

• прочная фиксация элементов кровельной фермы к капитальным стенам;
• уменьшение величины распорных нагрузок, передаваемых коробке строения;
• равномерное распределение усилий от стропил на верхнюю плоскость стен;
• компенсация локально действующих нагрузок в местах соединения элементов.

На верхний ярус кладки действуют различные нагрузки:

• направленные под углом распорные усилия стропил крыши, пытающиеся вызвать разрушение коробки строения;
• вертикально направленные нагрузки от веса кровли и массы находящегося на ней снежного покрова.

Силовая конструкция воспринимает нагрузки, обеспечивая целостность кладки и надежную фиксацию крыши. Особенно актуален мауэрлат для крыши, опирающейся на кирпичные, газобетонные и пеноблочные стены.

Профиль, размеры мауэрлата и факторы, на них влияющие

Большинство строителей для изготовления опорной рамы используют древесину вместо стального профиля. Это связано с доступностью материала, уменьшенным весом, легкостью обработки, простотой крепления и приемлемой ценой.

Используются балки различного профиля:

• квадратного;
• прямоугольного.

Конфигурация сечения обеспечивает повышенную устойчивость и облегчает монтаж.

Размер поперечного сечения элементов рамы определяется конструкцией и формой кровли, а также ее весом. Применяются определенные виды сортаментов:

• 10х10 см – для небольших строений;
• 10х15 см – для крыш двускатного типа;
• 15х15 см – для нагруженных стропильных ферм;
• 25х25 см – для массивных мансардных конструкций.

Габариты опорных балок определяются в зависимости от следующих факторов:

• размера коробки строения;
• конструктивных особенностей кровли;
• массы кровельной системы;
• материала стропил;
• климатических условий эксплуатации;
• наличия мансардного этажа.

При возрастании нагрузки от крыши сложной конструкции необходимо использовать балки прямоугольного сечения с увеличенной площадью опорной поверхности.

Мауэрлат для крыши – как производится фиксация стропильных балок

[adsense1]

Соединение стропил с опорными брусьями производится различными способами. Используются следующие материалы:

• уголки из металла. Они привинчиваются саморезами с противоположных сторон стропил, и обеспечивают надежное соединение с силовой рамой;
• отожженная проволока. С помощью мягкой стальной проволоки диаметром 6 мм легко скрутить соединяемые элементы стропильной конструкции;
• изогнутые скобы. Крепеж имеет п-образную конфигурацию. Фиксация выполняется молотком путем забивания скобы в опорный брус и стропило;
• стальные пластины. Обеспечивают надежное соединение металлических стропил. Привинчиваются с помощью резьбовых шпилек или саморезов;
• специальные кронштейны. Используются покупные и самодельные кронштейны из металла толщиной 2–2,5 мм. Крепятся анкерами или саморезами;
• лента для монтажа. Она позволяет обеспечить повышенную жесткость соединения. Не ослабляет силовую конструкцию в местах крепления.

Подходящий способ соединения выбирают индивидуально, с учетом конструктивных особенностей строения и используемых материалов.

Необходимые инструменты и применяемые материалы

[adsense2]

Для выполнения работ потребуется инструмент, который обычно имеется в арсенале домашних умельцев:

• болгарка с кругами для работы по стали и древесине;
• шуруповерт или электрическая дрель с комплектом сверл;
• ножовка по древесине для выполнения соединительных пазов;
• молоток;
• строительный уровень и рулетка для контрольных замеров;
• плоскогубцы.

Перечень применяемых материалов:

• брусья из высушенной древесины;
• материал для гидроизоляции;
• крепежные элементы.

В зависимости от выбранного метода фиксации, крепеж может осуществляться:

• гвоздями;
• саморезами;
• шурупами;
• отожженной проволокой;
• анкерными болтами;
• резьбовыми шпильками;
• стальными пластинами.

Потребность в материалах определяется размерами строения, на котором сооружается мауэрлат для крыши.

Как зафиксировать на стене мауэрлат для крыши

[adsense3]

Используются различные способы крепления мауэрлата по контуру верхнего яруса коробки:

• стальной проволокой. Для повышения надежности крепления проволока сечением 5–6 мм многократно скручивается и крепится в глубине кладки. После застывания связующего раствора, применяемого для возведения стен, выступающие части проволочной петли запускаются в отверстия рамы и тщательно перекручиваются. В местах крепления связок брус прочно прижимается к верхней плоскости коробки. Важно правильно подобрать длину проволоки, достаточную для полного охвата бруса. Достоинства проволочного соединения – дешевизна и легкость фиксации;
• металлическими анкерами. Они крепятся к стальному каркасу до заливки армопояса бетонным раствором. После застывания бетона балка насаживается на резьбовые части анкеров через отверстия соответствующего диаметра. Важно правильно разметить координаты крепежных элементов для совпадений отверстий с анкерным креплением. Фиксация брусья осуществляется путем закручивания гаек. Преимущества анкерного способа соединения – повышенная надежность. Недостаток – увеличенный, по сравнению с проволочным креплением, уровень затрат;
• специальными шпильками. Они изогнуты под прямым углом и имеют на одной стороне резьбу. Загнутый конец с гладкой поверхностью длиной 40–45 см крепится в кладке при ее возведении. Верх резьбовой части шпильки находится на расстоянии 30–40 см от верхнего края капитальной стены. Длина тела шпильки позволяет закрепить брус благодаря выступанию резьбовой части над уровнем рамы на 30–40 мм. Способ фиксации похож на метод соединения с использованием анкеров. При бетонировании резьбовых шпилек в кладке следует защитить резьбовую часть от засорения.

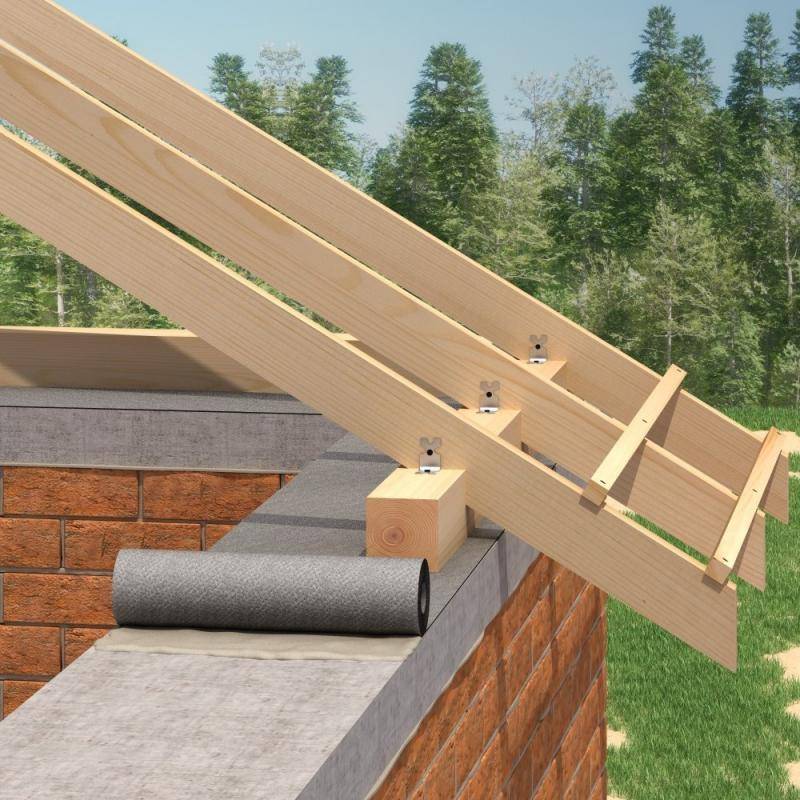

До начала работ по креплению опорного бруса уложите на опорную поверхность несущих стен гидроизоляционное покрытие.

Особенности жесткой фиксации

[adsense4]

Метод жесткой фиксации стропил к брусьям опорной рамы применяют при установке крыши на капитальных строениях, возведенных из кирпича или бетонных блоков. Особенность жесткой фиксации – предотвращение любого смещения стропильной рамы.

Осуществляйте жесткую фиксацию следующим путем:

1. Подготовьте посадочную площадку в месте соединения балок.
2. Совместите балки кровельной фермы с опорным брусом по седлообразному пазу.
3. Зафиксируйте стропила гвоздями, забив их под углом с разных сторон.

При выполнении соединительного паза обратите внимание на отсутствие перекосов и ровную поверхность посадочного места. Стальные уголки, привинченные саморезами с противоположных сторон стропильных элементов, повысят надежность соединения.

Шарнирный метод крепления

[adsense5]

В условиях переменной температуры и колебаний влажности стены деревянного здания всегда деформируются. Шарнирный способ крепления предотвращает перекос кровли при усадке стен дома. Скользящий метод фиксации используется на бревенчатых строениях или коробках домов, изготовленных из сборных щитов. При опускании стены положение крыши остается постоянным, благодаря возможности скольжения крепежного узла. Технология используется в районах с влажным климатом, а также на проблемных почвах.

Используются следующие разновидности шарнирного крепежа:

• открытая конструкция. Включает направляющие пластины, прикрепленные к стропильным балкам, а также уголки, привинченные саморезами к мауэрлату. Узел открытого типа имеет степень свободы, позволяющую смещаться соединенным элементам в интервале от 6 до 16 см;
• закрытый узел. Соединительный блок закрытой конструкции не разбирается и устанавливается в собранном виде. Принцип его функционирования аналогичен работе открытого крепления. Величина хода соединяемых элементов обусловлена конструкцией закрытого крепления.

Для функционирования крепежа скользящей инструкции следует обратить внимание на ряд моментов:

• расположение стропил, крайняя часть которых должна выходить за контур коробки здания;
• равную длину стропильных балок, значительно сокращающую время на подгонку и монтаж;
• параллельность стропил, благодаря которой предотвращается заклинивание скользящего крепления.

Правильная геометрия фермы крыши обеспечивает безотказное функционирование скользящего механизма.

Как сделать мауэрлат своими силами

[adsense6]

Для обеспечения надежности крепления важно правильно смонтировать балки и обеспечить прочное соединение элементов.

Рассмотрим последовательность операций по монтажу мауэрлата, изготовленного из деревянного бруса квадратного профиля:

1. Произведите тщательную очистку верхней плоскости несущих стен от мусора и наплывов раствора.
2. Уложите двойную гидроизоляционную прослойку из полиэтиленовой пленки или рубероида.
3. Разрежьте опорный брус на заготовки, общая длина которых соответствует периметру коробки.
4. Разделайте угловые участки стыковки, а также торцевую плоскость в местах наращивания бруса.
5. Нанесите на поверхность древесины антисептический состав и обработайте противопожарной пропиткой.
6. Выполните разметку точек крепления стропил, используя рулетку или шаблон в виде обычной доски.
7. Просверлите отверстия в брусе, обеспечив их перпендикулярное расположение относительно опорной поверхности.
8. Соедините брусья опорной рамы с помощью резьбовых соединений, косого прируба или саморезов.
9. Усильте перпендикулярно расположенные балки металлическими пластинами или специальными скобами.
10. Прикрепите мауэрлат для крыши к верхнему ярусу капитальных стен, используя выбранный способ фиксации.
11. Проверьте правильность расположения опорной конструкции и отсутствие перекосов с помощью уровня.

При необходимости можно использовать подкладки для устранения небольших перекосов. К надежно закрепленному мауэрлату несложно прикрепить стропильные балки любым из понравившихся методов.

Заключение

Руководствуясь рекомендациями профессиональных строителей, можно своими силами изготовить, надежно смонтировать, а также соединить со стропильными балками опорную раму. Это ответственная часть конструкции здания, обеспечивающая надежность фиксации крыши и равномерно распределяющая нагрузки по периметру несущих стен. Желательно использовать цельные куски древесины необходимой длины или стальной профиль, не сращивая балки рамы из отдельных частей. Правильно смонтированная конструкция сможет эксплуатироваться на протяжении длительного времени.
