Мауэрлат — что это: назначение, размеры, расчет

• Мауэрлат: что это такое, для чего нужен
• Какие размеры оптимальные
• Расчет для двускатной крыши
• Устройство мауэрлата

Несущая конструкция крыши и покрытие кровли находятся под воздействием множества сил, порой даже протвоположно направленных. К примеру, если задержавшийся на поверхности кровли дома снег давит на нее своим весом, то сильные порывы ветра «стараются» ее оторвать. Как же не допустить, чтобы крыша не «поехала»?

Некоторые слова из лексикона строителей вызывают недоумение у простого обывателя, например, мауэрлат. Что это известно далеко не каждому. Если говорить вкратце, то именно подобная конструкция служит опорой для всей стропильной системы крыши дома. То есть, можно сказать, что мауэрлат для крыши это тот фундамент, на котором все ее элементы объединяются в цельную конструкцию. Более того, он обеспечивает «ровность крыши», то есть отсутствие даже малейшего уклона в какую-либо сторону.

Мауэрлат: что это такое, для чего нужен ↑

В классическом варианте мауэрлат (фото ниже) это просушенный брус либо бревно, закрепленный сверху на наружные стены или армопояс по периметру дома.

На заметку

При работе с металлическими фермами используют швеллер или двутавр. Мауэрлат брусового дома есть не что иное, как последний венец, который особенно тщательно зафиксирован на предыдущих.

Зная, что такое мауэрлат кровли, проще разобраться зачем нужен подобный «пояс».

Он необходим:

• во-первых, чтобы по возможности равномернее распределять сосредоточенную нагрузку, оказываемую стропильными ногами на площадь верхней обвязки стен. Как уже было отмечено, это своеобразный фундамент стропиловки крыши;
• во-вторых, он служит для привязки крыши. Это особенно актуально для регионов с сильными ветрами.

Внимание!

Некоторые мастера рассматривают возможность возведения крыши без мауэрлата, особенно если она небольшого размера. Стропила в этом случае они фиксируют сразу к балкам перекрытия. Но насколько это оправдано,

• ведь матица обеспечивает дополнительную жесткость несущей конструкции;
• хотя скат и уменьшает распирающее усилие и парусность кровли, однако, вероятность того, что ее унесет сильным ветром, тем не менее, существует.

Какие размеры оптимальные ↑

Как правило, мауэрлат устанавливают из бруса, а не из бревна, поскольку работать с ним намного проще. Во-первых, монтаж облегчает прямоугольный профиль заготовки, во-вторых, брус можно поместить на срезах стен значительно удобнее и устойчивее.

Учитывая, насколько важную роль для крышной конструкции играет мауэрлат, размеры бруса (сечение, толщина) должны быть подобраны с особой тщательностью. Они зависят от определенных параметров:

• площадь и периметр дома;
• тип крыши;
• кровельный материал;
• материал, используемый в несущей конструкции;
• климатические условия;
• наличие мансарды и другие.

Однако, основным показателем, который лежит в основе расчета, является тип крыши.

• Сечение подбирается, исходя из формы несущей конструкции и ее веса. Как правило, его размеры соответствуют классическим: 100 на 100 или 150, 150 на 150 или 200.

Совет

Если в силу каких-то причин перепад высот стен оказался значительным, то выровнять его можно не толстым слоем стяжки, а взяв брус другого сечения.

• для расчета массы и объема бруса используют следующие формулы:

Расчет для двускатной крыши ↑

Классическая двухскатная кровельная конструкция считается одной из самых простых. Стропильную систему в данном случае устраивают на подстропильных балках, уложенных с поперек мурлата небольшой подрезкой. В результате образуется треугольник, который, будучи самой жесткой геометрической фигурой, прекрасно противостоит нагрузкам.

Для матицы двухскатной крыши используют заготовки из бруса с сечением 10 на 10 см либо 15 на 15 см. Обязательным условием надежности конструкции является гидроизоляция под мауэрлат, причем последний должен проходить поверх изоляции на расстоянии по крайней мере в 0,4 м от верхней грани перекрытия. В качестве опор для прогонов выступают стойки. Их врубают в лежни с шагом в 300–500 см.

Подкос и стропильная нога должны быть почти взаимно перпендикулярны. В случаях, когда длина стропильной ноги достаточно велика, появляется необходимость в установке дополнительных подкосов, упирающихся на лежни.

Таким образом, очевидно, что при выполнении расчетов даже простейшей конструкции принимается во внимание множество факторов, от которых зависит выбор параметров материала для крепления.

На заметку

В любом случае в основу расчета параметров мурлата заложена способность опорного бруса выполнять свое главное предназначение – обеспечивать устойчивость и надежность скатной конструкции для двухскатной крыши.

На практике было проверено, что определенные значения основных параметров подходят в большинстве случаев:

Независимо от размеров его устанавливают, отступив от внешней грани стены как минимум на 5 см.

Устройство мауэрлата ↑

Установка мауэрлата отличается по технологии закрепления к стенам:

• кладка из кирпичей. Конструкцию фиксируют к деревянным брускам, вмурованным в стену на 2–3 ряда ниже ее верхнего края. Для закрепления используют скобы.

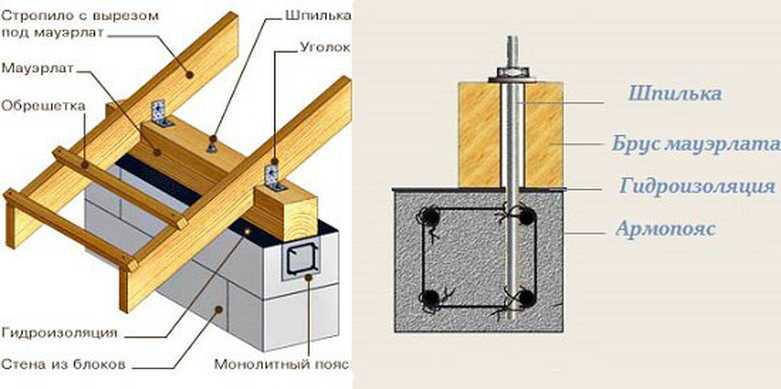

• ячеистых блоков. В этом случае под крышей потребуется прежде залить железобетонный армпояс. При этом в заливку закладывают резьбовые шпильки Ø 1,2–1,4 см с минимальным шагом 150 –200 см. В заготовках под шпильки просверливают отверстия и притягивают брусья мурлата к стене, используя гайки и шайбы.
• при возведении стен из кирпича шпильки можно вмуровывать сразу в кладку. Достаточно глубины в три ряда. Расходы можно сократить, если заменить шпильки простой арматурой и приварить гайки.
• в кладку из кирпичей, сохранив тот же отступ от верха стены в три ряда, вкладывают 3 или 4-миллиметровую стальную проволоку. Ее концы выводят как наружу, так и вовнутрь. Их длины должно хватить на обвязку брусьев мурлата.

Совет

Нередко при устройстве мурлата требуется сращивать брусья. Для этого выполняют их зарезку в полдерева и скрепляют либо при помощи болтов, либо используя гвозди.

Посмотрите, как на практике осуществляют устройство мауэрлата видео.

© 2022 stylekrov.ru

что это, размеры, фото и видео обзор

Содержание

1. Определение
2. Как закрепить сам брус
3. Изоляция бруса
4. Итог

Если появилось желание построить дом собственноручно, то не обойтись без специальных знаний. Необходимо знать, как заливать фундамент, разбираться в тонкостях укладки кирпича для стен, точно рассчитать проемы для окон и дверей. Не обойтись без сметы и материалов, без дополнительной рабочей силы, а также без крыши. Кровля – это итог постройки. Хотя после нее наступает необходимость во внутренней отделке помещений, можно с уверенностью заявить, что эмоционально она венчает все вложенные в строительство усилия.

Однако и при установке крыши необходимо знать некоторые нюансы, трезво дать оценку местности, в которой находится постройка, учесть климатические условия, подобрать наилучшие материалы. Желательно также, чтобы кровля прослужила долго, и не была изуродована внезапно поднявшимся ветром. Поэтому поговорим о таком понятии, как мауэрлат, и узнаем, что это, для чего используется, какую функцию выполняет.

Определение

По своей сути – это деревянный брус, который венчает возведенные стены. Предназначен под крепление стропил, на которых потом держится потолок и непосредственно крыша постройки. Мауэрлат, установка которого производится на саму кирпичную кладку, должен быть надежно зафиксирован, потому что от этого зависит вся выстроенная и устанавливаемая конструкция.

Древесина, из которой он сделан, пропитывается специальными антисептическими составами. Если постройка небольшая по площади, то брус может быть непрерывным. Но в случае если длина стен внушительна, то брусья жестко скрепляют при помощи замков и гвоздей, чтобы деревянный периметр был максимально неподвижен. Эта цельная конструкция будет служить опорой для стропил.

Как закрепить сам брус

Поскольку прочность крепления самого бруса к стенам – достаточно важный фактор, рассмотрим способы крепления:

• зафиксировать можно стальной проволокой. Когда до завершения строительства стен остается всего несколько рядов кладки, необходимо вмонтировать в нее сложенную проволоку. Закрепляя ее таким образом между кирпичами, оставляем концы свободными. Далее сам мауэрлат прикручиваем с помощью свободных концов проволоки. Количество мест крепления должно соответствовать количеству стропил. На фото можно увидеть, как это выглядит;
• второй способ – это крепление анкерами. Используется, когда стены возводятся из пеноблока или газобетона. Эти строительные материалы достаточно мягкие, поэтому придется создать армопояс. Для него необходимо собрать V-образные блоки в монолитную конструкцию, то есть скрепить между собой. Далее весь каркас крепится к стенам, вмуровываясь в подготовленный желоб и заливаясь бетоном. Анкеры под мауэрлат крепятся к поясу при помощи той же проволоки. Все крепления, да и общий вид конструкции, важно выполнить в соблюденной правильной геометрии и ровности всех линий. Анкеров и их креплений должно быть либо столько же, либо больше, чем предполагается установить стропил. На фото можно увидеть, что дальнее крепление стропил к анкерам происходит посредством шпилек, закрученных на специальные шайбы. Именно так вся конструкция приобретает прочность и устойчивость;
• третий вариант – это крепление на шпильки, которые вмонтированы в саму кладку.

Читайте также: Техноруф В60: технические характеристики

Так же как и в случае с проволокой, шпилька устанавливается в кладку за пять рядов, до полного завершения стены. Главная хитрость в том, чтобы прикрутить мауэрлат до полного застывания бетона. Помогут в этом шайбы и гайки, дополнительных приспособлений не нужно.

Это основные виды креплений, но не единственные. Манипуляции несложны, поэтому их смогут осуществить как профессионалы, так и новички в строительстве.

Изоляция бруса

Необходимо упомянуть еще об одной важной детали при строительстве – установке бруса под стропила. Правильный вариант установки включает в себя подготовку основы под мауэрлат. Не стоит оставлять промежуток между кладкой и деревянным брусом пустым. Заполнить его необходимо рубероидом либо полиэтиленом или другими современными материалами. Кстати, не забудьте, что для анкеров или проволоки, или шпилек в прокладочном материале нужно предусмотреть отверстия.

В основном крепления, которые монтируются в кладку с помощью бетона, очень тяжело выровнять. Бетон жидкий, и за этим придется усиленно следить. Для упрощения задачи не полагайтесь только на натянутую леску или нитку. Специалисты советуют пользоваться для этого ровной доской, которая устанавливается относительно первого болта, а места крепления остальных на ней отмечаются. Посредством ее можно перенести отметки и на сам брус, чтобы не создавать лишней работы, а места просверливания соответствовали расположению болтов. В случае использования проволоки для крепления, процесс несколько упрощается.

Итог

Все рекомендации описывают и помогают завершить постройку дома. Устройство пояса, варианты креплений, правильное расположение бруса на стенах – все это этапы, последовательное завершение которых даст возможность довести строительство дома до логического завершения. Главное, отнестись серьезно ко всем мелочам, тогда и целое будет прочным и нерушимым.
