Мауэрлат — что это: назначение, размеры, расчет

• Мауэрлат: что это такое, для чего нужен
• Какие размеры оптимальные
• Расчет для двускатной крыши
• Устройство мауэрлата

Несущая конструкция крыши и покрытие кровли находятся под воздействием множества сил, порой даже протвоположно направленных. К примеру, если задержавшийся на поверхности кровли дома снег давит на нее своим весом, то сильные порывы ветра «стараются» ее оторвать. Как же не допустить, чтобы крыша не «поехала»?

Некоторые слова из лексикона строителей вызывают недоумение у простого обывателя, например, мауэрлат. Что это известно далеко не каждому. Если говорить вкратце, то именно подобная конструкция служит опорой для всей стропильной системы крыши дома. То есть, можно сказать, что мауэрлат для крыши это тот фундамент, на котором все ее элементы объединяются в цельную конструкцию. Более того, он обеспечивает «ровность крыши», то есть отсутствие даже малейшего уклона в какую-либо сторону.

Мауэрлат: что это такое, для чего нужен ↑

В классическом варианте мауэрлат (фото ниже) это просушенный брус либо бревно, закрепленный сверху на наружные стены или армопояс по периметру дома.

На заметку

При работе с металлическими фермами используют швеллер или двутавр. Мауэрлат брусового дома есть не что иное, как последний венец, который особенно тщательно зафиксирован на предыдущих.

Зная, что такое мауэрлат кровли, проще разобраться зачем нужен подобный «пояс».

Он необходим:

• во-первых, чтобы по возможности равномернее распределять сосредоточенную нагрузку, оказываемую стропильными ногами на площадь верхней обвязки стен. Как уже было отмечено, это своеобразный фундамент стропиловки крыши;
• во-вторых, он служит для привязки крыши. Это особенно актуально для регионов с сильными ветрами.

Внимание!

Некоторые мастера рассматривают возможность возведения крыши без мауэрлата, особенно если она небольшого размера. Стропила в этом случае они фиксируют сразу к балкам перекрытия. Но насколько это оправдано,

• ведь матица обеспечивает дополнительную жесткость несущей конструкции;
• хотя скат и уменьшает распирающее усилие и парусность кровли, однако, вероятность того, что ее унесет сильным ветром, тем не менее, существует.

Какие размеры оптимальные ↑

Как правило, мауэрлат устанавливают из бруса, а не из бревна, поскольку работать с ним намного проще. Во-первых, монтаж облегчает прямоугольный профиль заготовки, во-вторых, брус можно поместить на срезах стен значительно удобнее и устойчивее.

Учитывая, насколько важную роль для крышной конструкции играет мауэрлат, размеры бруса (сечение, толщина) должны быть подобраны с особой тщательностью. Они зависят от определенных параметров:

• площадь и периметр дома;
• тип крыши;
• кровельный материал;
• материал, используемый в несущей конструкции;
• климатические условия;
• наличие мансарды и другие.

Однако, основным показателем, который лежит в основе расчета, является тип крыши.

• Сечение подбирается, исходя из формы несущей конструкции и ее веса. Как правило, его размеры соответствуют классическим: 100 на 100 или 150, 150 на 150 или 200.

Совет

Если в силу каких-то причин перепад высот стен оказался значительным, то выровнять его можно не толстым слоем стяжки, а взяв брус другого сечения.

• для расчета массы и объема бруса используют следующие формулы:

Расчет для двускатной крыши ↑

Классическая двухскатная кровельная конструкция считается одной из самых простых. Стропильную систему в данном случае устраивают на подстропильных балках, уложенных с поперек мурлата небольшой подрезкой. В результате образуется треугольник, который, будучи самой жесткой геометрической фигурой, прекрасно противостоит нагрузкам.

Для матицы двухскатной крыши используют заготовки из бруса с сечением 10 на 10 см либо 15 на 15 см. Обязательным условием надежности конструкции является гидроизоляция под мауэрлат, причем последний должен проходить поверх изоляции на расстоянии по крайней мере в 0,4 м от верхней грани перекрытия. В качестве опор для прогонов выступают стойки. Их врубают в лежни с шагом в 300–500 см.

Подкос и стропильная нога должны быть почти взаимно перпендикулярны. В случаях, когда длина стропильной ноги достаточно велика, появляется необходимость в установке дополнительных подкосов, упирающихся на лежни.

Таким образом, очевидно, что при выполнении расчетов даже простейшей конструкции принимается во внимание множество факторов, от которых зависит выбор параметров материала для крепления.

На заметку

В любом случае в основу расчета параметров мурлата заложена способность опорного бруса выполнять свое главное предназначение – обеспечивать устойчивость и надежность скатной конструкции для двухскатной крыши.

На практике было проверено, что определенные значения основных параметров подходят в большинстве случаев:

Независимо от размеров его устанавливают, отступив от внешней грани стены как минимум на 5 см.

Устройство мауэрлата ↑

Установка мауэрлата отличается по технологии закрепления к стенам:

• кладка из кирпичей. Конструкцию фиксируют к деревянным брускам, вмурованным в стену на 2–3 ряда ниже ее верхнего края. Для закрепления используют скобы.
• ячеистых блоков. В этом случае под крышей потребуется прежде залить железобетонный армпояс. При этом в заливку закладывают резьбовые шпильки Ø 1,2–1,4 см с минимальным шагом 150 –200 см. В заготовках под шпильки просверливают отверстия и притягивают брусья мурлата к стене, используя гайки и шайбы.
• при возведении стен из кирпича шпильки можно вмуровывать сразу в кладку. Достаточно глубины в три ряда. Расходы можно сократить, если заменить шпильки простой арматурой и приварить гайки.
• в кладку из кирпичей, сохранив тот же отступ от верха стены в три ряда, вкладывают 3 или 4-миллиметровую стальную проволоку. Ее концы выводят как наружу, так и вовнутрь. Их длины должно хватить на обвязку брусьев мурлата.

Совет

Нередко при устройстве мурлата требуется сращивать брусья. Для этого выполняют их зарезку в полдерева и скрепляют либо при помощи болтов, либо используя гвозди.

Посмотрите, как на практике осуществляют устройство мауэрлата видео.

© 2023 stylekrov.ru

что это такое: описание, виды, инструкции по монтажу!

Кровельная система – очень важная часть структуры здания в целом. Оно не будет комфортно эксплуатироваться, если фундаментная часть и ограждающие конструкции возведены правильно, а крыша – с технологическими ошибками. В частности, в этой публикации мы поговорим про мауэрлат: что это такое и какова его функциональность, рассмотрим узлы сопряжения данного элемента с другими деталями стропильной системы.

Мауэрлат — что это такое?

Содержание статьи

• 1 Мауэрлатная балка и её особенности
  • 1. 1 Цены на антисептики для древесины
  • 1.2 Параметры бруса
  • 1.3 Цены на различные виды бруса
• 2 Типы мауэрлата и особенности его сопряжения со стропилами
  • 2.1 Тип 1. Мауэрлат, не принимающий распорные нагрузки
  • 2.2 Калькулятор расчета высоты конька
  • 2.3 Тип 2. Мауэрлат, который принимает и распределяет распорные нагрузки
• 3 И в заключение
  • 3.1 Цены на различные виды крепежа для стропил
  • 3.2 Видео — Что такое мауэрлат кровли?
  • 3.3 Видео — Установка мауэрлата своими силами

Мауэрлатная балка и её особенности

Мауэрлатом в строительстве принято называть горизонтальный элемент деревянной кровли, роль которого сводится либо только к фиксации стропил наслонного типа, либо ещё и к приёму и распределению нагрузки от их веса. Это брус, который располагается на внутренней части обреза стены (а потому не может быть шире стены) и служит стропилам опорой.

Мауэрлат применяется в любой стропильной ферме и представляет брусок, крепящийся по периметру стен строения

В идеале мауэрлатная балка должна состоять из цельного бруса

Примечание! В нежилых постройках типа гаража или хозблока с целью экономии древесины вместо цельных балок могут использоваться отрезки брусков, монтируемых только в местах касания стропил.

Виды и размер мауэрлата

Сечение мауэрлатной балки, а также вариант её крепления зависит от конструктива стен – а вернее, от используемого для их возведения материала.

1. В металлических каркасных зданиях в качестве мауэрлата применяют либо швеллер, либо стальную двутавровую балку, к которой привариваются металлические же стропила.

   Монтаж металлической стропильной системы кровли

2. В деревянных домах функцию мауэрлата выполняет верхний венец сруба, обвязанный со стропилами анкерами и скобами.

   Верхний венец сруба в качестве мауэрлата

3. На каменных стенах (кирпичных, бутовых, блочных, монолитных) чаще всего выполняется поверху армопояс, в котором замоноличиваются анкера для крепления мауэрлата. Там, где армопояса нет, для этой цели в стену забуриваются и вклеиваются шпильки, притягиваемые к брусу с помощью гаек. Либо в кладку замоноличиваются деревянные пробки для крепления скобами.
   На таких стенах, как правило, выполняется армпояс

   Мауэрлат с металлической балкой

В качестве мауэрлата для деревянных стропильных систем лучше применять клееный брус из древесины хвойных пород.

Клееный брус

На заметку! Мауэрлатный брус должен быть в обязательном порядке обработан антисептиком и уложен на слой гидроизоляционного материала на битумной основе.

Мауэрлат укладывается только поверх гидроизоляционного материала

Антисептик для древесины

Цены на антисептики для древесины

Антисептик для древесины

Параметры бруса

На выбор сечения мауэрлатной балки оказывают влияние такие критерии:

• габариты здания и длина пролётов между стенами;
• конструктивные материалы стен и самой стропильной системы;
• вид используемого кровельного материала — ведь если это, к примеру, тяжёлый сланцевый шифер или керамическая черепица, нужно учитывать повышенные нагрузки;

Виды кровельных материалов

• наличие или отсутствие мансарды;
• особенности местного климата.

На размер балок влияет и конструкция крыши в целом, которая может быть не только скатной, но и шатровой, вальмовой, ломаной.

Устройство и виды крыш

От типа крыши во многом зависит размер балок

В любом случае, наибольшую устойчивость мауэрлатной балки обеспечивает прямоугольная или квадратная форма сечения. Если с этой целью используется бревно, то с той стороны, которая должна примыкать к стене, стёсывается сегмент так, чтобы получилась постелистая грань. Сделать это вне деревообрабатывающего цеха сложно, поэтому проще всего взять готовый брус, и остаётся только правильно выбрать сечение.

Схема устройства мауэрлата

1. В идеале его ширина должна составлять не меньше трети толщины наружной несущей стены, но не менее 100*100 мм.
2. На стены с небольшими пролётами толщиной в полтора кирпича (380 мм), обычно монтируют балку сечением 150*150 мм.
3. При необходимости монтажа мауэрлата большего размера нередко монтируют не один брус 200*200 мм, а два по 200*100 мм.

Рекомендуемые параметры для мауэрлата

В последнем случае упрощается процесс монтажа, так как длины анкера может не хватить и на высоту армопояса, и на высоту мауэрлата. А так, нижний брус крепят к замоноличенным анкерам, а верхний, как бутерброд – к нижнему брусу.

Мауэрлат поверх армопояса

Важно! Длина мауэрлата должна соответствовать протяжённости стены. Если же нет возможности положить целую балку, то составить её можно из двух равных или минимально отличающихся по длине отрезков. При этом бруски нужно не просто состыковать торцами друг к другу, а выполнить соединение одним из способов, предусматриваемых в  ГОСТ 30974-2002.

Варианты соединения соседних брусьев мауэрлата

Один из вариантов сращивания бруса показан на фото снизу.

Вариант сращивания бруса

Если вам понадобится узнать вес бруса, то сделать это можно, перемножив плотность древесины (таблицы есть в Интернете) на её объем (площадь сечения, умноженная на длину): m = r*(S*L).

О том, как мауэрлат монтируется по армопоясу и какими способами сопрягается со стропилами, вы узнаете из представленной далее инструкции.

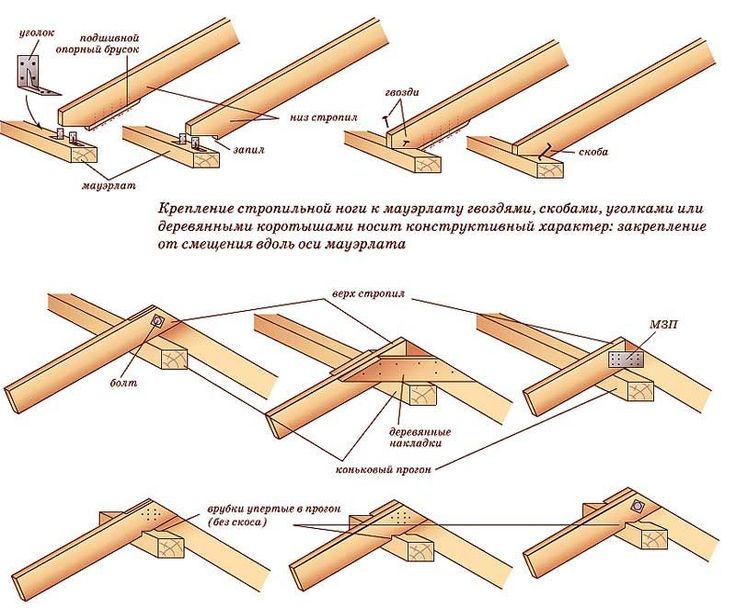

Способы соединения мауэрлата со стропильной ногой

Цены на различные виды бруса

Брус

Типы мауэрлата и особенности его сопряжения со стропилами

По взаимодействию с вышележащими конструкциями существует два типа мауэрлата, что определяет разные по структуре узлы соединения с ним стропил. В чём их различия, плюсы и недостатки, рассмотрим далее.

Тип 1. Мауэрлат, не принимающий распорные нагрузки

Такой мауэрлат не требует жёсткого закрепления к стене. Он более прост в монтаже, но имеет один существенный недостаток: вся конструкция крыши получается не слишком устойчивой к ветровым нагрузкам. Однако для небольших домов, гаражей и различных хозпостроек вполне подходит.

Таблица. Технология его монтажа схематично.

Шаги, фото	Комментарий
Установка мауэрлатной балки	Для установки такого мауэрлата не требуется заливать армопояс. В кирпичной стене под эту балку делают выемку, задняя стенка которой закрывает бортиком обрез стены. К стене брус крепится с помощью забивных металлических скоб. В кладке для этой цели устанавливаются деревянные закладные детали.

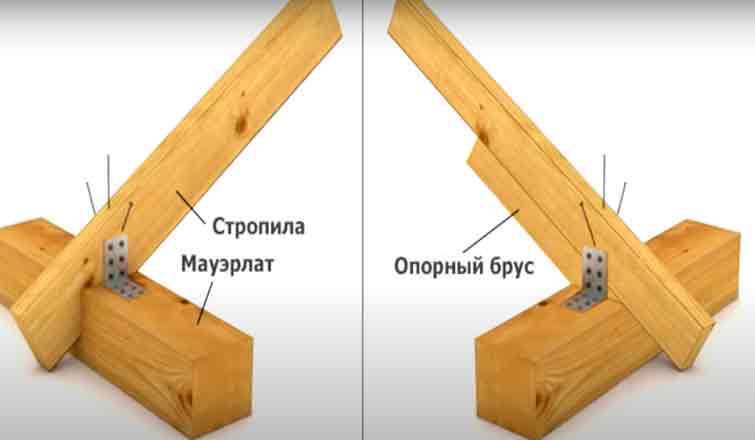

1 вариант крепления стропила	Так как мауэрлат здесь не принимает распорные нагрузки, стропила должны быть соответствующим образом смонтированы. Вариант 1 — на стропиле делается запил под мауэрлат так, чтобы конец его был вынесен за периметр стены. Фиксация осуществляется с помощью крепёжных пластин.
2 вариант крепления стропила	Вариант 2 – стропило ставится на мауэрлат без выпуска за стену. Крепиться может теми же пластинами, а так же скобами, либо тремя гвоздями: один сверху, два по бокам под 45 градусов.
3 вариант крепления стропила	Вариант 3 —  стропило без запила ставится на брус, фиксируется стальными уголками, а снизу прихватывается опорным бруском.
Крепление конькового прогона	Коньковый прогон здесь соединяется так: два стропила стыкуются, а место их сопряжения закрепляется двумя трапециевидными деревянными прокладками. Как вариант, для соединения применяется металлическая зубчатая пластина. Можно так же выполнить соединение стропил внахлёст, путём врубки, с опорой в прогон или без него. При этом в качестве крепежа могут использоваться как гвозди, так и шпильки с гайками.

Калькулятор расчета высоты конька

Перейти к расчётам

Укажите запрашиваемые значения и нажмите кнопку «Рассчитать высоту конька h»

Расчет провести для:

— односкатной стропильной системы — двухскатной, вальмовой или шатровой стропильной системы

Ширина здания D, (метров)

Планируемый угол уклона кровли α, (градусов)

Тип 2. Мауэрлат, который принимает и распределяет распорные нагрузки

Мауэрлат, принимающий нагрузки, более сложен в монтаже. Но он также более устойчив к нагрузкам, а потому при строительстве больших домов используется в основном этот вариант. И именно в этом случае для монтажа несущей балки кровли нужно заливать армопояс.

Таблица. Как осуществляются работы.

Шаги, фото	Комментарий
Установка опалубки и арматуры	На обрезе стены устанавливается опалубка, в которую устанавливается арматурный каркас и вертикально шпильки для крепления мауэрлата.
Установка утеплителя	Для предупреждения появления мостиков холода, между армопоясом и кладкой устанавливается утеплитель.
Заливка бетона	Заливка бетона выполняется на высоту 300-500 мм.
Укладка гидроизоляции	На следующий день после заливки, поверх неё уже можно смонтировать гидроизоляционный материал. А вот до монтажа бруса бетон должен набрать минимум 70% прочности. В зависимости от температуры окружающей среды это произойдёт через 7-14 дней.
Монтаж мауэрлата с наращиванием длины	В брусе насверливаются отверстия под замоноличенные в армопоясе шпильки. Он устанавливается с наращиванием длины методом косого прируба.
Угловое соединение	Под прямым углом брусья соединяются вполдерева.
Схема армопояса со смонтированным на нём мауэрлатом	После установки мауэрлата, на шпильки через шайбу навинчиваются гайки. Схематично получившаяся конструкция будет выглядеть так, как на приведённой схеме.
Монтаж стропил	Стропила к принимающему нагрузки мауэрлату могут крепиться четырьмя способами: без запила с применением опорного бруска, с креплением уголками или тремя гвоздями; с запилом на торцах, скрепляясь уголками или металлическими скобами. Обратите внимание! Выпуски стропил за периметр мауэрлата в этом случае не делаются.
Узел соединения верха стропил	Сверху стропила соединяются с одной степенью свободы, с помощью деревянных накладок, зубчатых пластин или врубки. В последнем случае крепления могут производиться не только с помощью гвоздей, но и шпильками.

И в заключение

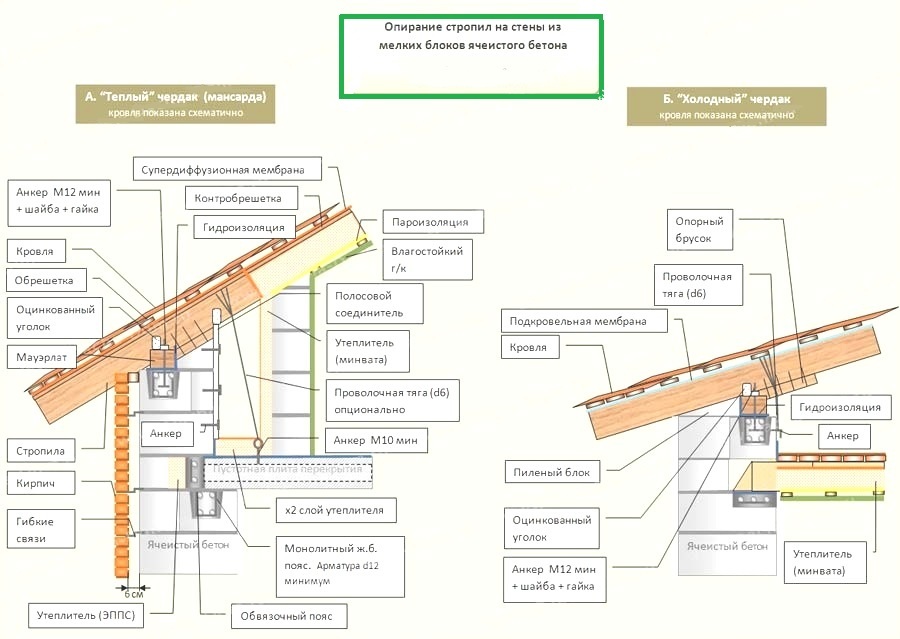

Особого внимания заслуживает устройство мауэрлатного узла в домах из ячеистого бетона. Полноценный армопояс из тяжёлого бетона для них является слишком большой нагрузкой, а механические крепления в таких стенах держатся плохо. Поэтому здесь лучшим решением являются блоки с U-образной формой, специально предназначенные для устройства перемычек в проёмах и армопоясов.

Для устройства используются блоки с U-образной формой

Блоки залиты бетоном

На прочно установленные анкеры будет крепиться мауэрлат

U-блоки имеют малый вес и плотность, их монтируют на обрезе стен выемкой вверх, в которую закладывают арматуру. А заливают уже обычным бетоном класса В15 – В20. Таким образом, внутри получается достаточно прочный армированный камень, который будет отлично удерживать анкера – как установленные перед заливкой, так как забуриваемые в бетон — в случае монтажа мауэрлата первого типа (не принимающего нагрузки).

Цены на различные виды крепежа для стропил

Крепеж для стропил

Видео — Что такое мауэрлат кровли?

Видео — Установка мауэрлата своими силами

, стропильная система + фотоотчет строительства, видео

Если вы хотите построить неординарный, непохожий на соседей дом, присмотритесь к домам под скатной крышей. Это придает зданию оригинальность. Кроме того, скатная крыша является самой простой в эксплуатации. Настолько просто, что вы можете сделать это сами.

Содержание статьи

• 1 Плюсы и минусы
• 2 Устройство односкатной крыши
• 3 Стропильная система односкатной крыши
• 4 Выбор угла наклона крыши
• 5 Определяем высоту, на которую нужно поднять стену
• 6 Фотоотчет со стройплощадки: односкатная крыша на доме из газобетона
• 7 Проекты и фото домов с односкатной крышей

Плюсы и минусы

Односкатные крыши считаются самыми недорогими и простыми в монтаже. И это действительно так, особенно при небольшой ширине здания. Тем не менее в нашей стране дома со скатными крышами большая редкость. По большей части это связано с тем, что двух- или четырехскатные крыши нам привычнее – они выглядят привычнее. Вторая загвоздка — найти проект, адаптированный к нашим погодным условиям. На западных ресурсах много проектов, но они рассчитаны на более мягкий климат, как правило, имеют большую площадь остекления. Найти архитектора, который грамотно изменит понравившийся проект, очень сложно. Но если вам это удается, и гармония постройки не нарушается, дом получается очень оригинальным.

Один из проектов домов с односкатной крышей

Многих пугает неровность потолков в какой-то части здания. Их, конечно, сложнее обыграть, чем стандартные, но и результат получается совсем другого уровня — оригинальный на все 100%. Правда, в этот раз найти дизайнера, способного разработать такой интерьер на просторах нашей Родины, очень сложно, тем не менее, это возможно.

Есть еще один выход — выровнять потолки внахлест, а свободное пространство под крышей использовать под технические помещения. Такие варианты реализованы и владельцы очень довольны. Да, технические помещения есть в подвале и наверху, но проблем с грунтовыми водами нет.

Вот, пожалуй, и все недостатки или подводные камни, которые может принести скатная крыша. Есть, правда, еще один момент, который вряд ли можно назвать недостатком. Из-за особенности строения кровельный материал на таких домах не виден с земли. Если местность ровная, без больших перепадов высот, нет смысла заморачиваться с внешним видом крыши. Лучше выбирать простые на вид, но качественные материалы, тихие (самолет большой, во время дождя сильно шумит) и надежные. Один из самых популярных вариантов – фальцевая кровля. Он обеспечивает должную степень герметичности и не сильно шумит. Другой вариант – мягкая сварная кровля из современных материалов. Такие крыши еще тише, а современные материалы могут эксплуатироваться 20-30 лет без ремонта.

Устройство односкатной крыши

Организовать необходимый уклон скатной крыши за счет разницы высот противоположных стен. Одна стена здания оказывается намного выше другой. Это приводит к повышенному расходу материалов на стены, но стропильная система очень проста, особенно для зданий небольшой ширины.

Односкатная крыша для сарая

При достаточной несущей способности стен стропильная система односкатной крыши опирается на закрепленный к стене мауэрлат. Для более равномерного распределения нагрузки верхний ряд стеновой кладки армируют продольной арматурой (для кирпичных стен, из бетонных блоков) или заливают по последнему ряду армопояс (для стен из легкого бетона, известняка, ракушечника). камень). В случае деревянного или каркасного строения роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большая часть нагрузки может передаваться на пол. Для этого устанавливаются стойки (шаг — около 1 метра), на которые укладываются прогоны — длинные брусья, идущие вдоль здание. Затем на них опираются стропильные ноги.

Способ передачи нагрузки со стен на пол

При заливке армопояса или кладке последнего ряда в него устанавливаются шпильки, с шагом 80-100 см, которыми затем мауэрлат крепится к стенам здания. В деревянных домах, если не сделать армопояс, закладывать шпильки нельзя. При этом допускается установка на шестигранные штифты. Под штырь через мауэрлат просверливается отверстие, на пару миллиметров меньше диаметра штифта. В него вбит металлический стержень, который притягивает к стене деревянный брус. Соединение затягивается шестигранным ключом подходящего размера.

Стропильная система односкатной крыши

Особенно популярны такие крыши при строительстве дворовых построек — сараев, гаражей. Просто размеры построек позволяют использовать не очень мощные балки, а балки требуются в небольшом количестве. При ширине здания до 6 метров стропильная система односкатной крыши почти не содержит дополнительных армирующих элементов (опоры и прогоны), что выгодно. Также привлекательным является отсутствие сложных узлов.

Для средней полосы России для пролета до 5,5 метров берутся балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему нужно учитывать снег и ветер нагрузки конкретно в вашем регионе, и, исходя из этого, определиться с параметрами балок.

Стропильная система односкатной крыши с малым пролетом (до 6 метров)

При расстоянии между стенами до 4,5 метров скатная крыша состоит из двух мауэрлатных брусьев, закрепленных на стенах, и стропильных ног, опирающихся на мауэрлат. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров требуется также станина, закрепленная на более высокой стене на уровне потолка и стропильная нога, которая упирается в балку почти посередине. Угол наклона этой балки зависит от расстояния между стенами и уровня установки ската.

Более сложные стропильные системы в скатной кровле зданий шириной более 6 метров. В этом случае оптимально, если дом спроектирован так, чтобы внутри была еще и несущая стена, на которую опираются стойки. При ширине дома до 12 метров фермы по-прежнему просты, а затраты на кровлю минимальны.

Устройство стропильных ферм зданий шириной более 6 метров

Для зданий шириной более 12 метров система усложняется — стропильных ног больше. К тому же делать балки длиной более 6 метров дорого. Если увеличение требуется только на ширину свесов крыши, балки наращивают по краям скруглениями. Это отрезки бруса одного сечения, соединенные с брусом и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленными болтами или гвоздями, допускающими применение монтажных накладок.

Вариант сращивания стропил

Если общая длина балок более 8 метров, их обычно сращивают. Стыки дополнительно усиливаются прибиванием досок или монтажных пластин.

Варианты крепления стропил к мауэрлату: скользящая слава вверху и жесткая вверху справа. Справа внизу вариант врезки без свесов (используется очень редко)

Еще могут возникнуть вопросы как крепить стропила скатных крыш к мауэрлату. Принципиальных различий нет. Все равно в стропильной ноге делается вырез, которым брус упирается в мауэрлат. Чтобы не мучиться с каждой стропильной ногой, выравнивая ее посадку, выпиливая первую, из куска доски, толстой фанеры или бруса делают шаблон, в точности повторяющий полученную «пилу». Все последующие стропила подпиливаются перед установкой. К ним в нужном месте прикладывается шаблон, намечается и вырезается углубление необходимой формы и размера.

Речь шла о жестком креплении стропильных ног к мауэрлату. Применяется на всех постройках, проявляющих малую усадку. На деревянных домах такой способ крепления использовать нельзя – дом все время оседает или немного приподнимается, что может вызвать перекос. Если крыша закреплена жестко, она может сломаться. Поэтому при устройстве сарая или любой другой крыши на деревянных домах используется скользящее соединение стропил и мауэрлата. Для этого существуют так называемые «раздвижные». Это пластины, состояние уголков, которые крепятся к мауэрлату и подвижно связанные с ними металлические полосы, которые крепятся к стропильной ноге. Таких горок по две на каждом стропиле.

Выбор угла наклона кровли

Угол наклона кровли определяется комплексом показателей — ветровой и снеговой нагрузки и типом кровельного материала. Во-первых, их определяют с углом согласно климатическим условиям (в зависимости от количества осадков и ветровых нагрузок). Затем смотрят минимальный рекомендуемый уклон для выбранного типа кровельного материала (в таблице ниже).

Если нужный угол больше, то все нормально, если меньше (что бывает очень редко) увеличьте до рекомендуемого. Делать крышу с углом меньше минимального угла, рекомендуемого производителем кровельного покрытия, не однозначно — будет течь в местах стыков. Чтобы было легче ориентироваться, скажем, что для Средней полосы России рекомендуемый уклон скатной крыши составляет 20°. Но цифру желательно считать для каждого региона, да еще и для разного расположения здания на участке.

Кстати, имейте в виду, что разные производители одного и того же вида кровельного материала могут требовать разные минимальные уклоны. Например, укладку металлочерепицы одной марки можно производить на кровле с минимальным уклоном 14°, другой — 16°. И это при том, что ГОСТ определяет минимальный уклон в 6°.

Также стоит помнить, что при уклоне до 12° для обеспечения герметичности любого кровельного материала необходимо промазать все стыки материала жидким гидроизоляционным составом (обычно битумной мастикой, реже часто с кровельным герметиком).

Определите высоту, на которую вы хотите поднять стену

Для обеспечения найденного угла наклона скатной крыши одну из стен необходимо поднять выше. Насколько выше мы узнаем, вспоминая формулы расчета прямоугольного треугольника. По ним находим длину стропильных ног.

Как рассчитать параметры односкатной крыши

При расчете не забывайте, что длина получается без учета свесов, а они нужны для защиты стен дома от атмосферных осадков. Минимальный свес 20 см. Но с таким небольшим выступом снаружи здания односкатная крыша выглядит мизерной. Поэтому на одноэтажных домах обычно делают свесы не менее 60 см. На двухэтажных они могут быть до 120 см. При этом ширина свеса определяется исходя из эстетических соображений – крыша должна выглядеть гармонично.

Пример чертежа в ScratchUp

Самый простой способ определить, насколько нужно удлинить крышу, — это программы для проектирования, которые позволяют рисовать здание в масштабе и играть с выступами. Все должно отображаться в 3-х измерениях (самая популярная программа ScratchUp). Накрутите в нем разные размеры свесов, решите, какой из них лучше смотрится (если нет проекта), а потом закажите/изготовьте стропила.

Фотоотчет со стройплощадки: скатная крыша на доме из газобетона

В Санкт-Петербурге построен дом. Проекта не было, была общая идея, которая представлена ​​на фото. Дом из газобетона, отделка штукатурка, крыша фальцевая, выбран исходя из дешевизны, надежности, простоты монтажа.

Идея дома под скатной крышей

После того, как стены были выбиты, в них был залит армопояс, в который через каждый метр были установлены шпильки (Ø 10 мм). пояс достиг необходимой извращенности, слой гидроизоляции был уложен на битумную мастику («Гидроизол», нарезанную вдоль на полосы необходимой ширины). Поверх гидроизоляции укладывается мауэрлат – брус 150-150 мм. Все пиломатериалы, которые используются для кровли, сухие, обработанные защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Сначала ставят на место (лежит на шпильках, держится помощниками), ходят, стуча молотком по тем местам, где шпильки . В планке отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто надевают на шпильки.

Так как пролет получается большим, ставятся подпорки из бруса (150-150 мм), на которые укладывается прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогонов

Ширина крыши 12 метров. Это с учетом свеса в 1,2 метра спереди. Поэтому балки мауэрлата и прогона «торчат» за стены именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат вдоль стены

Сначала были сомнения по поводу такого большого смещения — крайняя правая балка висит на 2,2 метра. Если это смещение уменьшить, стенам будет плохо, и внешний вид ухудшится. Поэтому было решено оставить все как есть.

Укладка стропил

Стропила уложены из двух срощенных досок 200*50 мм, с шагом 580 мм. Доски сбивают гвоздями, в шахматном порядке (верх-низ), с шагом 200-250 мм. Шляпки гвоздей правые, левые, попарно Две верхние/нижние правые, две верхние/нижние левые и т. д.). Раскладываем места стыковки досок не более чем на 60 см. Полученный брус гораздо надежнее аналогичного цельного бруса.

Стропила закладные

Способ крепления стропил

Далее пирог скатной крыши для этого случая такой (со стороны чердака на улицу): пароизоляция, каменная вата 200 мм, вентиляционный зазор (обрешетка, контробрешетка), гидроизоляция, рубероид. В данном случае это темно-серый пурал.

Пример кровельного пирога для скатной крыши (он вообще стандартный)

Изнутри утепление будем проводить позже, а пока укладываем гидро-ветрозащитную мембрану Tyvek Solid (паропроницаемую) поверх стропил.

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрану укладываем снизу вверх, крепим скобами из степлера. Та ткань, что намотана выше, идет к уже уложенной на 15-20 см. Стык проклеен двусторонним скотчем (покупается вместе с мембраной). Затем поверх мембраны набиваются полосы, на них – обрешетка для фальцевой кровли.

Обрешетка из доски 25*150 мм

Сначала была изготовлена ​​обрешетка из доски 25*150 мм с шагом 150 мм. После укладки, пройдясь по крыше, было принято решение усилить обрешетку. Для этого между уже уложенными досками набиваем доски шириной 100 мм. Теперь между досками остается зазор 25 мм.

Обрешетка односкатной крыши в результате

Далее по нижнему фронтону были набиты крюки для монтажа водосточной системы. Набиты они неравномерно, так как из-за большой длины фронтона было решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения потока в двух направлениях был сделан такой рельеф.

Набивные крюки для водосточной системы

Далее необходимо завезти куски металла (картины) длиной 12 метров. Они не тяжелые, но согнуть их нельзя, потому что исчезают «салазки». Для подъема был построен временный «мост», соединяющий землю и крышу. Листы были подняты вдоль него.

Подъем листов вдоль моста

Далее идут кровельные работы, которые различаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему теплового расширения материала — оцинкованная сталь (пурал) значительно меняет свои размеры при нагреве/охлаждении. Для обеспечения свободы расширения было решено крепить материал к обрешетке за фальц подвижными зажимами со свободой хода 15-20 мм.

Установка хомутов для фальцевой кровли

Пурал фальцевый кровельный

После укладки рубероида свесы подшиваются, и ничем не отличаются.

Крышу нужно довести «до ума» — подшить свесы, но в основном она уже готова

Ну и на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — почти готов

Проекты и фото домов с односкатной крышей

Как уже было сказано, интересные проекты жилых домов с односкатной крышей найти сложно. Пока эти здания непопулярны у нас. Возможно, как раз из-за своей неординарности. В этом разделе размещено несколько проектов или фото уже построенных домов. Может кому пригодится хотя бы как идея.

Проект домика под скатной крышей

Дом существует. скатные крыши особенно хороши на участках с перепадом высот

Одноэтажный дом с большой скатной крышей

Двухэтажный дом с террасами в два этажа

Для натуральной черепицы требуется большой уклон крыши

Большие окна красиво, но нерационально в нашем климате

Двухуровневый дом — интересный реализованный проект

Это прототип того, что выше

Оригинальный дом. Под одной односкатной крышей находится дом и хозяйственная постройка, и даже часть — навес над двором между двумя строениями

Тот же проект, что и выше, с другой стороны

Две скатные крыши на разных уровнях

Как сделать Я делюсь фото или видео в GroupMe?

GroupMe

Медиа и обмен

Медиа и обмен

Как поделиться фото или видео в GroupMe?

GroupMe Больше… Меньше

Вы можете делиться фотографиями и видео в чатах GroupMe, а затем просматривать и сохранять их по своему усмотрению.

Чтобы отправить фото в чат:

1. Перейдите в чат, которым вы хотите поделиться фотографией.

2. Выберите прикрепите .

3. В библиотеке фотографий выберите Камера , чтобы сделать новую фотографию, или выберите Картинки , чтобы отправить существующую фотографию, затем выберите Открыть .

4. Когда будете готовы, выберите Отправить , чтобы поделиться в чате.

Совет: Вы можете добавить подпись к своей фотографии или сделать ее мемом, прежде чем поделиться ею.

Что нужно помнить о фотографиях в GroupMe:

Чтобы поделиться видео в чате:

1. Перейдите в чат, в котором вы хотите поделиться видео.

2. Выбрать  прикрепить .

3. Выберите Камера , затем переключитесь на Снять видео и начните запись. Вы также можете выбрать ранее записанное видео из изображений или документов .

4. Выберите  . Отправьте , чтобы поделиться видео.

Функция Meme позволяет добавлять текст к вашим видео. Просто нажмите кнопку «Мем» в верхнем углу видео.

Примечание.  Чтобы просмотреть видео, которым поделились, сначала необходимо загрузить файл.

Чтобы сохранить фотографию, отправленную в GroupMe:

1. Щелкните правой кнопкой мыши по фотографии.

2. Выбрать Сохранить .

   Совет:  Когда вы сохраняете изображение, оно должно находиться в папке C:\Users\{Ваша учетная запись}\Pictures\GroupMe.

Чтобы отправить фото в чат:

1. Перейдите в чат, которым вы хотите поделиться фотографией.

2. Нажмите  Добавить вложение  .

3. В Выберите Галерею , нажмите Камера , чтобы сделать новую фотографию, или Галерея  , чтобы отправить существующую фотографию. Вы можете добавить до 10 фотографий, чтобы поделиться ими одновременно.

4. org/ListItem»>

   Когда вы сделали свой выбор, нажмите  Добавить изображение   где вы можете Мем  или Редактировать изображения или добавить подпись.

5. Коснитесь Отправить сообщение , чтобы поделиться им в чате.

Совет: Вы можете добавить подпись к своей фотографии или сделать ее мемом, прежде чем поделиться ею.

Что нужно помнить о фотографиях в GroupMe:

• Если у вас нет возможности отправить несколько фотографий, обязательно обновите GroupMe до последней версии.

• Функция «Наш мем» позволяет легко добавлять текст к фотографиям и превращать их в забавные мемы.

• Все фотографии, опубликованные в группе, автоматически сохраняются в галерее группы.

Чтобы поделиться видео в чате:

1. Перейдите в чат, в котором вы хотите поделиться видео.

2. Нажмите  Добавить вложение   .

3. Коснитесь  Камера    , где вы можете выбрать  Сделать видео  и записать свое видео. Вы также можете выбрать ранее записанное видео из вашего  Галерея   .

4. Если вы записали новое видео, нажмите Готово . Просмотрев видео, нажмите Готово   .

5. Нажмите . Отправьте сообщение  , чтобы поделиться видео.

Функция мема позволяет добавлять текст в видео. Просто нажмите 9Кнопка 0263 Meme вверху видео.

Чтобы поделиться видео в формате GIF:

1. Перейдите в чат, которым вы хотите поделиться GIF.

2. Нажмите  Добавить вложение  .

3. Нажмите  Камера  , где вы можете выбрать  Возьмите видео и запишите свое видео. Вы также можете выбрать ранее записанное видео из вашей Галереи   .

4. Установите ползунок Convert to GIF во включенное положение.

   Примечание. Видео должно быть продолжительностью не более 15 секунд, чтобы их можно было преобразовать в GIF.

5. org/ListItem»>

   Нажмите Готово .

   Примечание. Функция мема позволяет добавлять текст в GIF-файлы. Просто нажмите кнопку Meme в верхней части преобразованного GIF.

6. Нажмите . Отправьте , чтобы поделиться конвертированным GIF-файлом.

Чтобы сохранить фото или видео, отправленное в GroupMe:

1. Коснитесь фото или видео, чтобы открыть его на весь экран.

2. Коснитесь Дополнительные параметры  вверху, а затем коснитесь Сохранить .

Чтобы отправить фото в чат:

1. Перейдите в чат, которым вы хотите поделиться фотографией.

2. Коснитесь  , прикрепите   .

3. В библиотеке фотографий нажмите камера , чтобы сделать новую фотографию, или фотографии , чтобы отправить существующую фотографию. Вы можете добавить до 10 фотографий, чтобы поделиться ими одновременно.

4. org/ListItem»>

   Когда будете готовы, нажмите Отправьте , чтобы поделиться в чате.

Совет:  Вы можете добавить подпись к своей фотографии или сделать ее мемом, прежде чем поделиться ею.

Что нужно помнить о фотографиях в GroupMe:

• Если у вас нет возможности отправлять несколько фотографий, обязательно обновите GroupMe до последней версии.

• Функция «Наш мем» позволяет легко добавлять текст к фотографиям и превращать их в забавные мемы.

• Все фотографии, опубликованные в группе, автоматически сохраняются в галерее группы.

Чтобы поделиться видео в чате:

1. Перейдите в чат, в котором вы хотите поделиться видео.

2. Коснитесь  , прикрепите  .

3. Нажмите  камера   , затем переключитесь на Видео и начните запись. Нажмите Готово , когда закончите запись. Вы также можете выбрать ранее записанное видео из библиотеки фотографий.

4. org/ListItem»>

   Нажмите Отправить , чтобы поделиться видео.

Функция мема позволяет добавлять текст в видео. Просто нажмите кнопку Meme в верхней части видео.

Чтобы поделиться видео в формате GIF:

1. Перейдите в чат, которым вы хотите поделиться GIF.

2. Нажмите , прикрепите  .

3. Нажмите  камера   , затем переключитесь на Видео и начните запись. Нажмите Готово , когда закончите запись. Вы также можете выбрать ранее записанное видео из библиотеки фотографий.

   Примечание. Видео должно быть продолжительностью не более 15 секунд, чтобы их можно было преобразовать в GIF.

4. Установите ползунок Convert to GIF во включенное положение.

5. Нажмите Предварительный просмотр .

   Примечание. Функция мема позволяет добавлять текст в GIF-файлы. Просто нажмите кнопку Meme в верхней части преобразованного GIF.

6. Нажмите Отправить  , чтобы поделиться конвертированным GIF-файлом.

Чтобы сохранить фото или видео, отправленное в GroupMe:

1. Нажмите и удерживайте фото или видео.

2. Коснитесь Сохранить в меню.

Чтобы отправить фото в чат:

1. Перейдите в чат, которым вы хотите поделиться фотографией.

2. org/ListItem»>

   Выберите Открыть для прикрепления медиаконтента   .

3. Выберите  Делитесь фотографиями и документами и выберите фотографию, которой хотите поделиться, затем выберите Открыть .

4. Когда будете готовы, выберите Отправить , чтобы поделиться в чате.

Совет:  Вы можете добавить подпись к своей фотографии или сделать ее мемом, прежде чем поделиться ею.

Что нужно помнить о фотографиях в GroupMe:

Чтобы поделиться видео в чате:

1. org/ListItem»>

   Перейдите в чат, в котором вы хотите поделиться видео.

2. Выберите  Открыть, чтобы прикрепить медиаконтент   .

3. Выберите  Поделиться фотографиями и документами и выберите видео, которым хотите поделиться, затем выберите Открыть .

4. Вы можете добавить подпись к видео перед его отправкой. Затем, когда вы будете готовы, выберите Отправить , чтобы поделиться в чате.

Примечание.  Чтобы просмотреть видео, которым поделились, сначала необходимо загрузить файл.
