как надо и как не надо делать

Содержание статьи

Крепление мауэрлата к стенам считается чисто техническим вопросом, неинтересным и скучным для большинства частных застройщиков. Не многие из них знают назначение мауэрлата и требования к его устройству. Поэтому владельцы будущего дома всецело полагаются на мнение наёмных строителей. А большинство «опытных строителей», даже если они только вчера приехали из своих кишлаков и аулов, настаивают на возведении армопояса, чтобы прикрепить к нему мауэрлат.

Чтобы понять цель строителей, а также выяснить, как крепление мауэрлата отражается на качестве дома и кошельке застройщика, следует начать с описания основных понятий: мауэрлат, армопояс, характеристики газоблоков и других пористых стеновых блочных материалов, расчёт нагрузок на блочные стены.

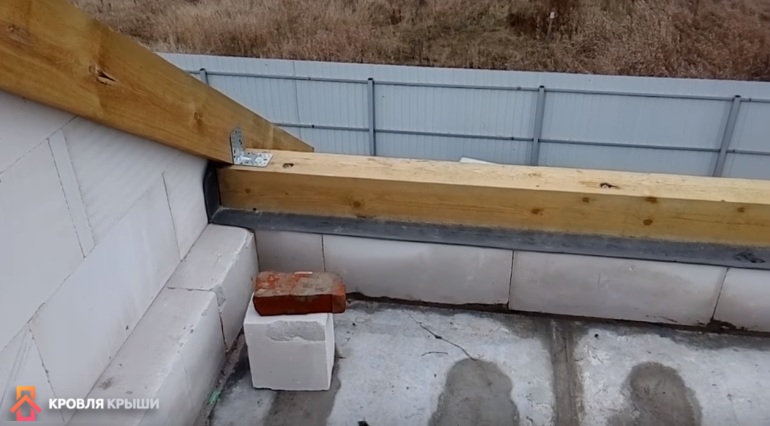

Что такое мауэрлат

Без знаний о предназначении мауэрлата, правилах его крепления и применяемых в изготовлении материалах, не стоит самостоятельно возводить стропильную конструкцию и сложно контролировать процесс её монтажа.

Стены частных малоэтажных домов целесообразно возводить из облегчённых пористых блоков. Они обладают низкой теплопроводностью, с ними легче работать, они дешевле традиционного кирпича, камня, монолита.

Основная задача мауэрлата

При устройстве кровли стропильные балки опираются на стены. Возникает точечная нагрузка от стропильной фермы на отдельные блоки, что может привести к их разрушению. В принципе любой стеновой материал, даже кирпич, может лопнуть под воздействием на него несущей кровельной конструкции, но для газобетона и его аналогов это особенно критично.

Для устранения проблемы по верхнему торцу стен монтируется мауэрлат. Его основная задача: равномерное распределение нагрузок от кровельной системы по периметру дома.

Все функции мауэрлата

Помимо основной функции, мауэрлат выполняет ещё ряд задач:

  • Под вертикальными нагрузками на стены понимается не только вес крыши, но и возникающие в процессе эксплуатации снеговые и ветровые нагрузки. Они также равномерно распределяются по всей опорной верхней плоскости несущих стен.
  • Нагруженные наклонные стропильные ноги стремятся к горизонтальному положению, создавая давление на стены, но на них передаётся лишь его незначительная часть. Основную нагрузку воспринимает и перераспределяет мауэрлат.
  • Обеспечивает фиксацию кровельной конструкции к элементам здания.
  • Устраняет все дефекты кладки, перепады уровней — создаёт ровную горизонтальную опору для кровельной конструкции.

Для выполнения всех перечисленных задач мауэрлат должен быть идеально закреплен на стене.

Из чего сделать

Мауэрлаты изготавливаются из дерева или металла. Обязательное условие: материал мауэрлата и материал стропильной системы должны совпадать.

В частном малоэтажном строительстве стальные конструкции для кровли применяются крайне редко. Элементы подкровельной системы выполняются из дерева, включая мауэрлат.

Основное правило при выборе параметров: опорная грань деревянного мауэрлата не должна быть более 2/3 толщины стены.

Требования к материалу и монтажу:

  • Сечение балки мауэрлата рассчитывается на предполагаемую нагрузку, но для частных домов оно подбирается, как правило, «на глазок» или в зависимости от бюджета.
  • Наиболее востребованные параметры сечения балки: 10х15, 15х15, 20х15 см, максимальное – 20х20 см. Для хозпостроек можно использовать меньшее сечение.
  • Допускается изготовление балки путём сшивания между собой 2-х или 3-х досок: нижняя крепится на стене, к ней прибиваются остальные.
  • Древесина мауэрлата не должна иметь трещин, сучков и иных явно выраженных дефектов.
  • Стыковка отдельных частей мауэрлата производится только сращиванием, причём соединяемые отрезки должны быть примерно одного размера.
  • Стык выполняется на середине пролёта, жёстко фиксируется метизами.

Важно! Древесина для мауэрлата должна быть сухая, ориентировочный показатель влажности 8 -12%.

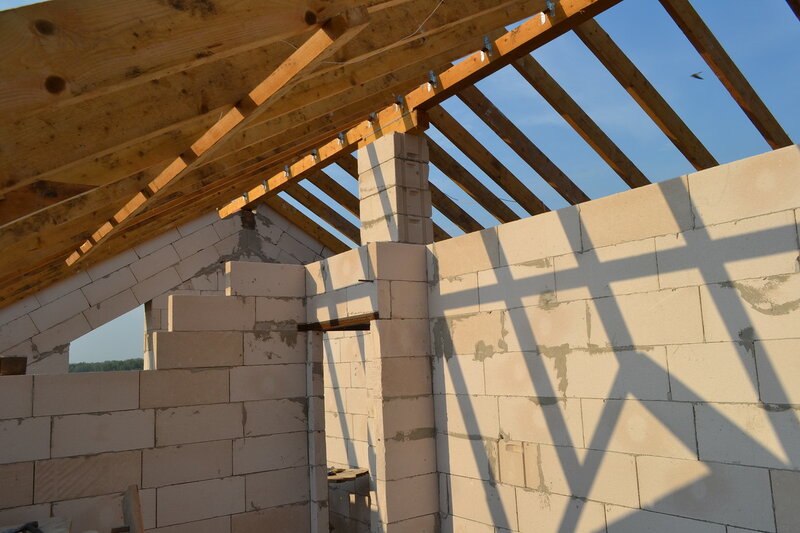

Газобетонные и другие стеновые блоки

Последние годы в возведении частных малоэтажных домов наблюдается странная тенденция или мода – для всех строений из облегчённых, пористых, ячеистых блоков в проектные решения закладывается устройство армопояса. Если частный одноэтажный дом строится без чердачного армопояса, то застройщик считается невеждой, а прогнозы на дом от всех профессиональных строителей звучат одинаково: «дом обязательно и очень скоро развалится». На чём базируется такое мнение, — не совсем понятно.

Попробуем рассмотреть общие этапы строительства с практической точки зрения.

Проектирование и расчёт нагрузок

Заказчик, абсолютно далёкий от строительства человек, решил, что дом лучше всего построить из газобетонных блоков. В своих мыслях он предполагает, что дом будет достаточно прочным, недорогим, а строительство будет быстрым и несложным. Он абсолютно прав с точки зрения наивного честного человека.

Проектировщики обязаны рассчитать предполагаемые нагрузки на несущие стены дома и выдать готовое решение. Это означает, что дом должен отвечать всем параметрам прочности, устойчивости, надёжности. Поэтому они закладывают в проект дома блоки из газобетона марки не менее D 500 с классом прочности на сжатие В2,5. Марка означает, что блок может работать как конструктивный (способный выдерживать расчётные нагрузки) материал с теплоизоляционными свойствами. То есть, в проекте «убивается два зайца»: дом должен быть тёплым и прочным.

Класс прочности с показателем 2,5 означает, что 1 квадратный сантиметр несущей поверхности блока должен выдерживать 25 кг нагрузки.

Тогда путем нехитрых расчётов определяем, что погонный метр стены из блока шириной 30 см должен выдержать вес 75 000 кг или 75 тонн.

Но проектировщики обязаны знать, что существует понятие «расчётное сопротивление кладки», а оно для газобетона В2,5 составляет 10 килограмм на сантиметр площади. Получается, что показатель прочности газобетона выше в 2,5 раза прочности кладки, а метр стены выдержит «всего лишь» 30 тонн.

Далее представим, что перекрытие чердака выполнено из монолитной плиты с опиранием на стену лишь на 12 – 14 см. Такой характер нагрузки называется эксцентриситет, — отклонение от центра опоры. В итоге нагрузка распределяется неравномерно, появляется сгибающий момент, несущая способность снижается ещё примерно вдвое.

В остатке: метр кладки обязан стойко перенести нагрузку в 15 тонн. Отличный показатель.

Нагрузка на блоки – это суммарный вес перекрытия, стропильной системы, кровельного материала, дополнительной обрешётки, утеплителя. Можно добавить слой снега и даже пласт льда при постоянном сильном ветре. Добавим вес и динамику пляшущей на чердаке (под три рояля) толпы гостей. Но, даже сложив все перечисленные мнимые и реальные нагрузки, получится, что они очень и очень далеки от критических.

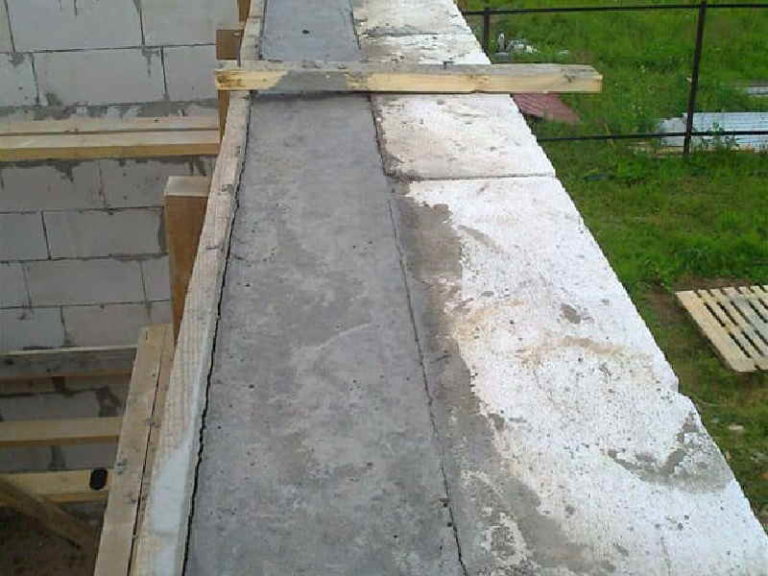

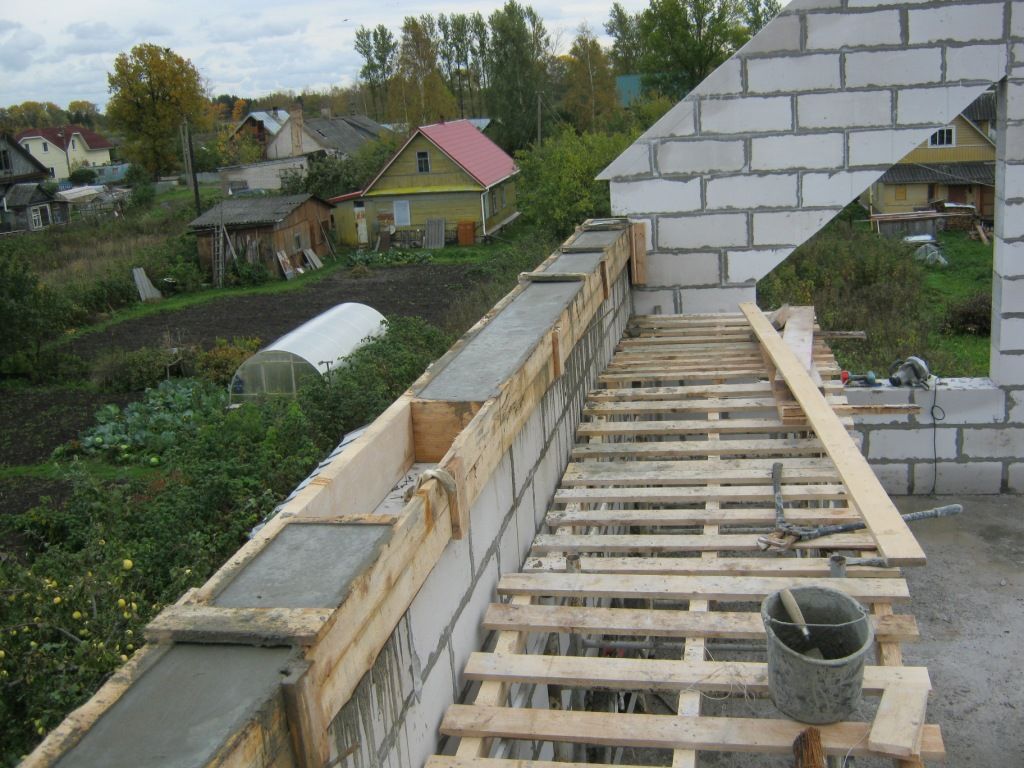

И всё же в большинстве проектов армопояс присутствует. Если исходить из того, что проектировщики профессионалы и не имеют выгоды от добавления бесполезных элементов в конструкцию дома, то стоит разобраться в их целях.

Перестраховка и другие факторы

Именно выражение «перестраховка» определяет суть проблемы.

Газоблок по сути отличный строительный материал. Также как и пеноблок, керамзитоблок, арболит и прочие, названия которых то и дело всплывают в рекламе, и список их очень длинный. Газобетонные изделия занимают лидирующую позицию в этом перечне, потому что технология их изготовления не может использоваться вне непрерывного заводского производства. Но контрафакт настолько разросся в нашей стране, что в гаражах и на дачах научились лепить даже некое подобие газоблоков.

Про другие аналогичные изделия, с более простым технологическим процессом, речь вообще не идёт. Ибо всё лучшее, придуманное и разработанное для прочности, надёжности подобных изделий, — осталось в прошлом. Нет никакого утрирования: более половины блочных изделий не соответствуют декларированным свойствам и характеристикам.

Даже у известных брендов изделия, полученные на современных технологических линиях, не в полной мере соответствуют нормативам и обозначенным параметрам. Здесь причина не в контрафакте, а в простом завышении качественных характеристик плохих материалов, которые невозможно (или никому не нужно) опровергнуть.

О состоянии рынка знают грамотные проектировщики и строители. Именно они стали применять армопояс всюду, где он нужен и не нужен. На всякий случай, а то виноватыми окажутся.

Несовременная альтернатива

В 90 % случаев строительство одноэтажного жилого дома вполне может обойтись без устройства армопояса. Это личный опыт из очень многих лет, отданных строительному ремеслу. Традиционный мауэрлат из хорошо просушенной древесины – лучшее решение в любом аспекте, от качества и надёжности до стоимости.

Но есть один важный момент, который необходимо выполнить добротно при устройстве мауэрлата, — это его крепление к стене из лёгких блоков.

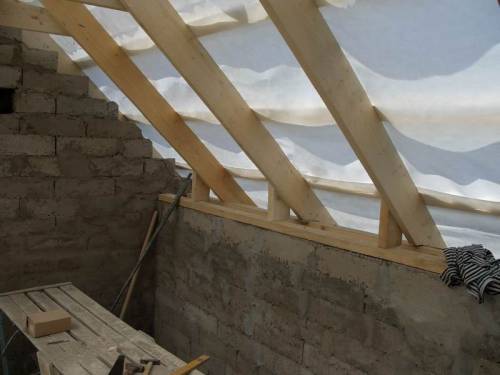

Способы крепления

Тема этой небольшой статьи – крепление мауэрлата к стене из газобетона и других блочных материалов. Но, как ни странно, про крепления слов будет меньше всего.

Важно! При возведении стен из газобетонных и других ячеистых блоков мауэрлат монтируется по всему периметру дома, независимо от вида крыши и размещения стропил.

Возможные варианты

На различных строительных форумах и сайтах рассказывается о многочисленных «современных, эффективных» способах крепления мауэрлата к стене из газобетонных и иных блоках. В основном, с использованием заглублённых в бетонный армопояс анкеров. Более того, крепление мауэрлатов с блочными стенами без армопояса считается нонсенсом, причудой неграмотных строителей.

Лишь немногие авторы публикаций обсуждают тему крепления деревянного мауэрлата непосредственно к стене из блочных пористых материалов.

Таблица 1. Примерные варианты и предложения по креплению мауэрлата к стене из пористых блоков.

Вариант крепленияКомментарий

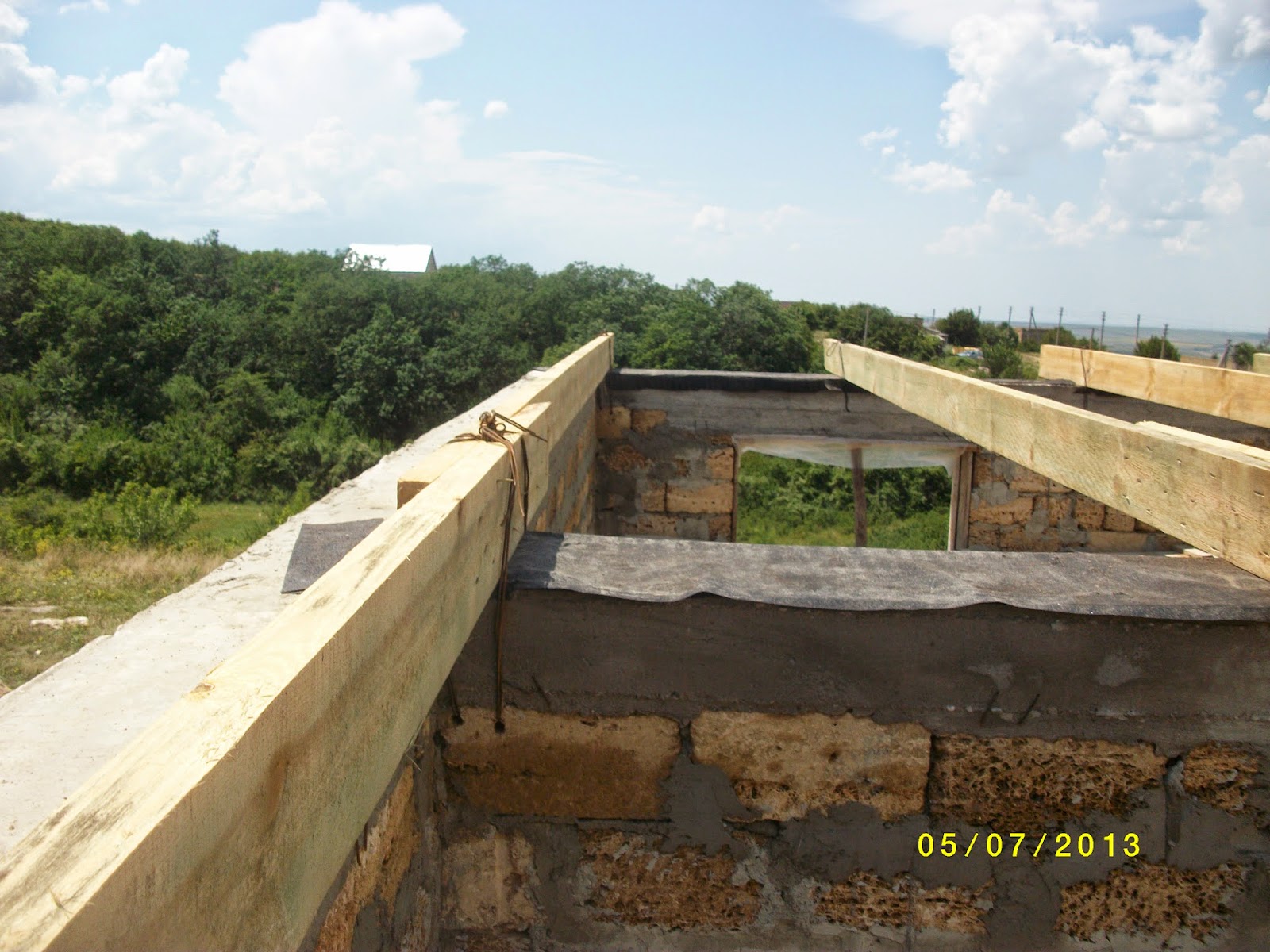

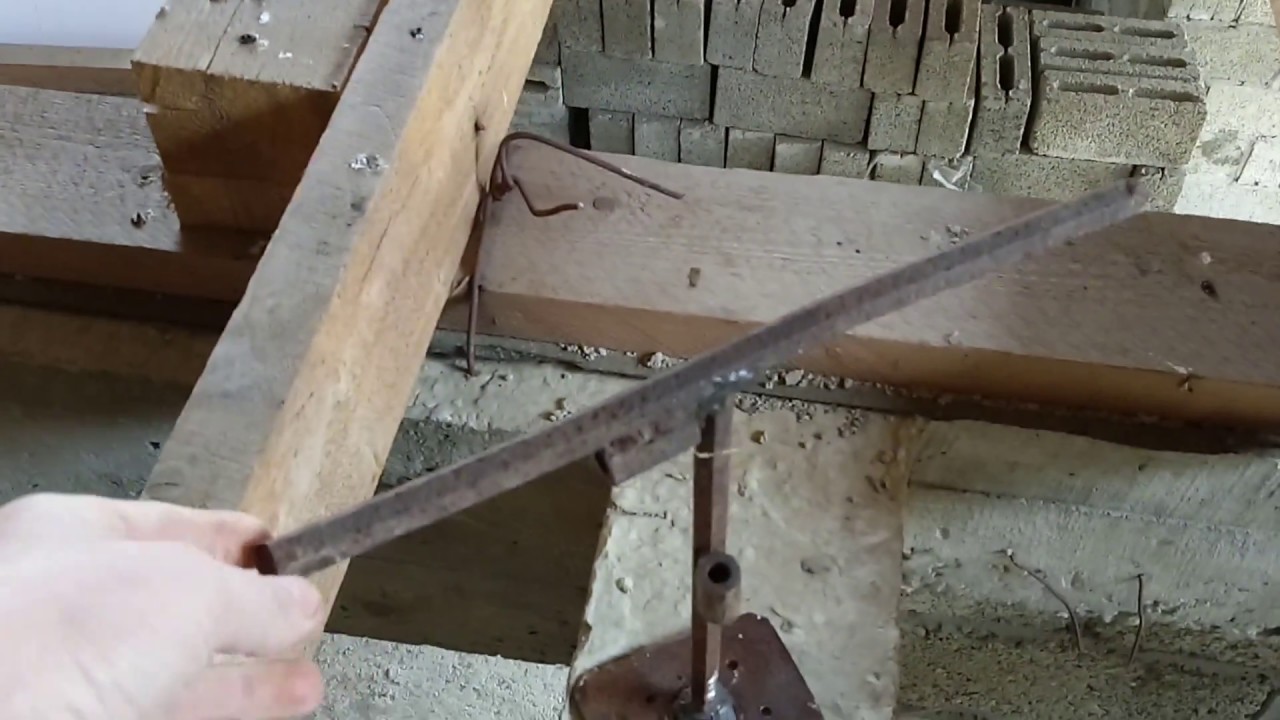

С помощью проволоки. Скрученная в 3-4 слоя стальная проволока с минимальным диаметром 4 мм заводится в кладку на 3-4 ряда ниже мауэрлата. Затем проволока перехлёстывается через мауэрлат и стягивается, создавая прочное надёжное крепление.

Вариант хорош всем, придуман лет 200 назад для крепления кровли бревенчатых домов. Но для газоблоков применять следует крайне осторожно по простой причине: сильно стягивать газоблок – значит разрушать мягкий камень. Слабо стягивать или немного недокручивать в стяжке, — не даст нужного результата.

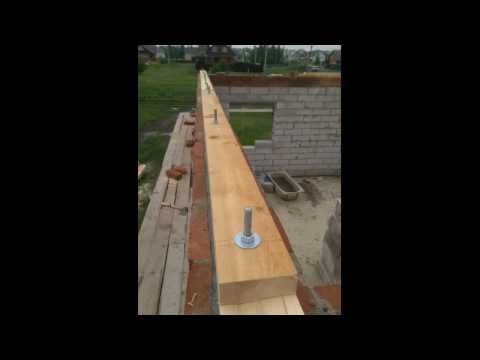

Притягивание мауэрлата к стене длинными (около 0,5 м) анкерами и дюбелями.

Ненадёжно. Металл и газоблок вообще не совместимы. А если мауэрлат будет недостаточно сухой и деформируется во время эксплуатации, то крепление обязательно будет сорвано. То же самое произойдёт при излишней парусности кровли, например, — при сильном ветре и открытом чердаке.

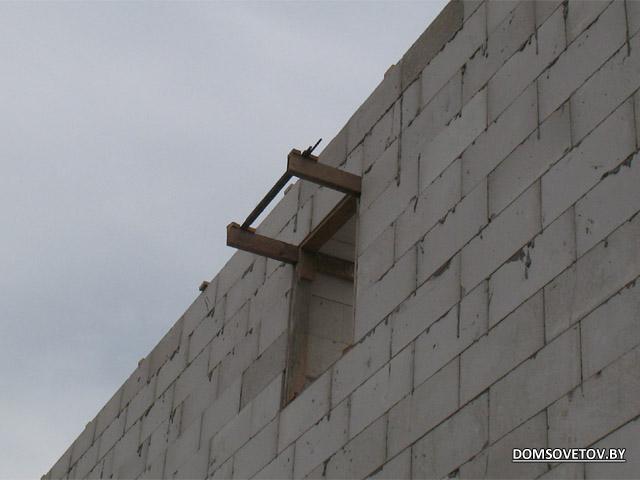

Поперечные шпильки в комбинации с вязальной проволокой.Трудоёмко, затратно, неэффективно, неудобно и нетехнологично.

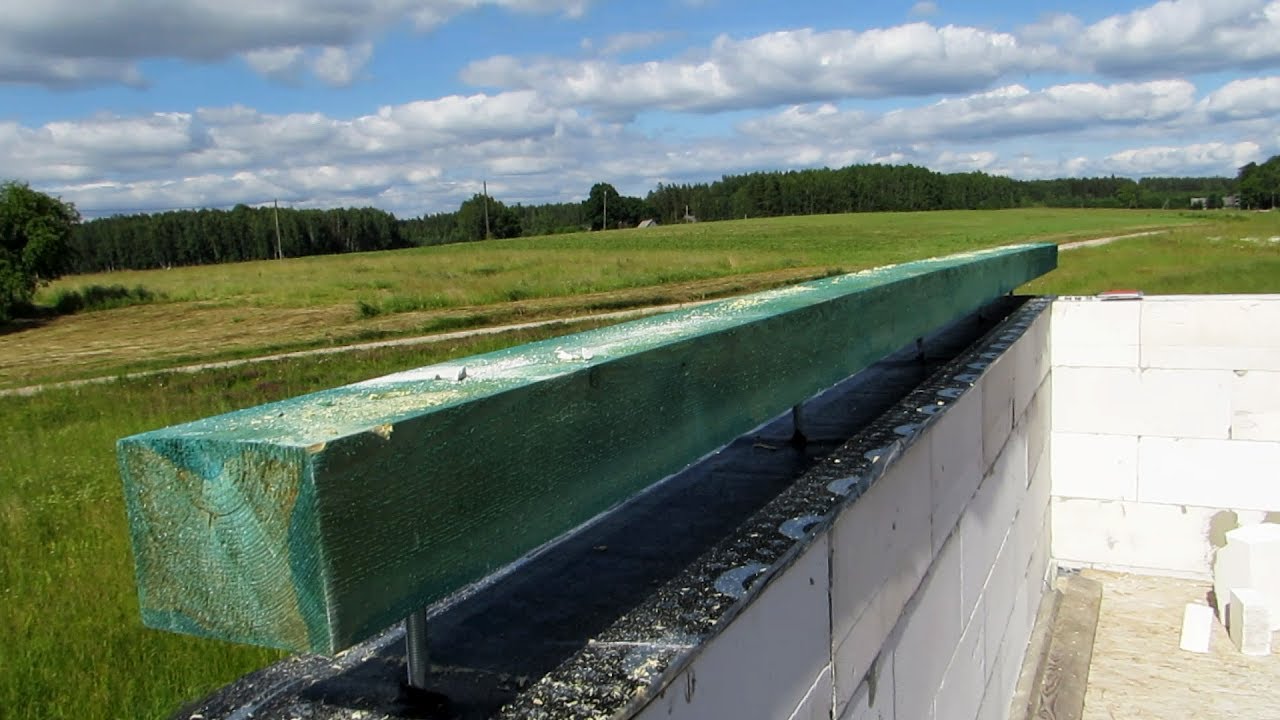

Химический анкер. Просверливается отверстие, в него запускается анкер для мауэрлата, отверстие заливается химическим составом, идентичным с составом газобетона.

Слишком мудро. Отзывов на такой метод нет, но предположительно крепление будет слабым из-за низкой плотности газобетона и возможности деформации древесины.

Есть и ещё варианты использования анкеров, проволоки, шпилек, металлических прутов и полосы, но все они из одной категории малой эффективности и ненадёжности в экстремальных ситуациях.

Важно! Сказанное вовсе не означает, что перечисленные технологические методы крепления неприемлемы. Их применение вполне допустимо, но вид крепления – не догма.

Крепление обжимной лентой

Каждый профессиональный строитель имеет определённые навыки и опыт, он выбирает оптимальный и достаточный вариант крепления исходя из совокупности всех негативных факторов, которые могут повлиять на качество строительства.

Например, использование способа скрутки мауэрлата со стеной можно немного модифицировать. Вместо проволоки используется стальная лента (бандажная лента), по типу тарной для деревянных ящиков. Она аналогично заводится в кладку, можно сложить ленту в два-три слоя.

Видео поясняющее принцип крепления бандажной ленты:

Между лентой и газоблоком в кладку заводится деревянная пробка, она не позволит обжимной ленте разрезать блок при натяжении. Сверху концы полосы натягиваются с применением простого устройства для натяжения, скрепляются между собой и на мауэрлате любым способом.

Практические рекомендации застройщику

Не стоит рассматривать данную статью, как призыв к отказу от возведения армопояса. Но к строительству дома надо подходить с точки зрения целесообразности применения тех или иных технологических и конструктивных решений.

Армопояс для мауэрлата действительно необходим в случаях:

  • Строительство дома ведётся в местности с повышенным воздействием ветров. Как правило, это возвышенности либо наличие неподалёку значительных по площади водоёмов. Иногда сильным ветровым нагрузкам подвергаются отдельно стоящие на открытой местности здания.
  • Дом строится на низинных, неустойчивых, сыпучих грунтах, с близким расположением грунтовых вод.
  • Строительство ведётся в сейсмически опасных районах.
  • У застройщика имеются сомнения в качестве фундамента или стенового материала.

Разумеется, рекомендации действительны при строительстве дома без разработанного индивидуального проекта, геологических изысканий, привязки проектного решения к климатическим особенностям местности. В противном случае, дом должен возводиться строго по проекту.

Если строительство выполняется собственными силами, перечисленных причин для устройства армопояса нет, бюджет ограничен, дополнительные расходы крайне нежелательны, — то мауэрлат крепится непосредственно к стене из пористых блоков по одному из перечисленных способов.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Крепление мауэрлата к газобетону без армопояса, газосиликатным блокам и пеноблокам



Важно знать:

Крепление мауэрлата к газобетону без армопояса можно делать только в том случае если кровлю Вы будете делать безраспорную. Многие спросят, что это такое, существует 2 типа крыш.
1. Распорная кровля – в этом случае стропила передают распорную нагрузку на мауэрлат, в этом случае армопояс нужен.
2. Безраспорная кровля – при этом стропила не передают распорные нагрузки и именно в таком случае армопояс можно не делать. Естественно у данного типа есть свои минусы и плюсы.
Как сделать кровлю распорную или безраспорную Вы можете посмотреть наши инструкции на данную тему. Если вы решили делать 2й вариант то переходим к креплению.



Способы крепления мауэрлата к газобетону без армопояса:

Существует несколько способов крепления мауэрлата к газобетону без армопояса:
1. Шпильками – хороший способ, его рекомендуем.
2. Анкерами – данный способ мы не рекомендуем, так как крепление в данном случае будет очень слабое.
3. Крепление проволокой – Данный способ мы также рекомендуем.
Это 3 основных способа крепления о 1ом способе вы можете посмотреть инструкцию ниже, о 2ом инструкции не будет, так как это не надежный способ и о 3 способе вы можете посмотреть другую инструкцию.



Инструкция:

В данной инструкции мы объясним как сделать крепления мауэрлата к газобетону без армопояса шпильками.
1. Диаметр шпилек должен быть от 12мм-14мм
2. Устанавливаем их в газобетон (пеноблоки или газосиликатные блоки) на 2 блока в глубину (от 200мм-400мм).
3. Предварительно загните шпильку в месте крепления в блоках от 100мм-150мм (изгиб должен идти не по шву).
4. Шаг шпилек должен быть от 500-800мм но не реже чем шаг стропил.
5. Укладываем гидроизоляцию (желательно рулонную в 2 слоя)
6. В завершение устанавливаем мауэрлат и закрепляем его с помощи шайбы и гайки.
Данное крепление мауэрлата к газобетону без армопояса будет хорошо работать только на безраспорных крышах.



Мауэрлат на газобетон без армопояса. Применение химических анкеров

Мауэрлат на газобетон без армопояса. Применение химических анкеров

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

  1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
  2. Из ямки удаляют пыль и мусор, например, пылесосом.
  3. В отверстие заливают клеевой состав.
  4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
  5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
  6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

  • Крепление не утрачивает прочности в течение более 50 лет.
  • Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
  • Химический анкер отличается хорошей химической устойчивостью.
  • Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
  • Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Армопояс под мауэрлат газобетон. Крепление к газобетону без армопояса

Газобетон — чрезвычайно хрупкий материал. Для успешной монтировки мауэрлата необходимо сделать на нем конструкцию из более крепкого материала. Можно использовать бетонные или кирпичные столбики.

Подобные опоры должны быть закреплены к самой стене, также очень желательно, чтобы анкер прошел сквозь опору и еще пару рядов газобетонных блоков. Явную привилегию стоит отдать химическому анкеру . Его особенность заключается в проклейке шпильки или арматуры на всю глубину отверстия, в то время как длина обычного механического анкера составляет 0,5 – 0,7 мм.

Важно знать, что при использовании химического анкера не стоит ничего приваривать к арматуре, ведь в процессе химический состав может перегореть и перестать работать.

Толщина стен должна обязательно быть достаточной для того, чтобы давать отпор боковому воздействию стропил. Потому, если стена слишком узкая, вышеописанная конструкция может не подойти. В таком случае придется устанавливать дополнительные горизонтальные балки, которые будут служить своеобразными «стяжками» и оберегать стропила от расхождения.

Если скомбинировать подобное решение с современными материалами, можно получить возможность не делать армированный пояс на газобетоне. Но, на наш субъективный взгляд, лучше не экономить на столь важном элементе в постройке здания любого предназначения.

Как сделать своими руками смотрите в

Подводим итоги

Итак, можно сделать вывод, что сооружение армированного пояса под мауэрлат является неотъемлемой частью строительства домов из газобетона и пенобетона, касательно же каменных стен он служит надежным помощником в укреплении здания.

Наиболее подходящее крепление мауэрлата к армопоясу — с помощью специальных шпилек, прикрепленных к металлическому каркасу. Работы с бетоном стоит проводить без перерывов, единожды. Мауэрлат стоит крепить через слой рубероида.

Комментариев: 0

При строительстве домов очень часто возникает вопрос о том, как закрепить каркас крыши к стенам, чтобы обеспечить не только обвязку стен и увеличить их прочность, а и распределить нагрузку по всему периметру стен.

Для этих целей специально создают армопояса и крепят к ним мауэрлат. Если соединения выполняются из одинакового материала, то проблем с выполнением армированного пояса и крепления к нему бруса для установки стропил не возникает. Однако для домов из камня и пенобетонов эту задачу решить не так просто. Для этого создают специальные обвязки стен на основе железобетонного каркаса, к которым крепят мауэрлат, выполненный из деревянных балок или металлических швеллеров. При этом учитывается разнородность и особые механические свойства материалов, чтобы достичь максимальной жесткости конструкции. Поэтому применяют надежные способы креплений, в зависимости от толщины стен, площади крыши и ветровых нагрузок. необходимо изготовить в виде монолитной конструкции, внутрь которой закрепить прочные штыри.

Крыша без мауэрлата. Нужен ли мауэрлат?

Этот вопрос я как-то опустил при написании статьи про балки и как позже выяснилось — зря! Давайте разберемся что к чему.

Вообще у мауэрлата два основных предназначения.

Первое — это принимать на себя нагрузку от балок и равномерно распределять ее на стену. А во втором случае — передавать нагрузки от «распора» стропил. Это при строительстве простой крыши, когда стропила сверху упираются друг в друга, а низ врубается в мауэрлат, и нет никаких дополнительных схваток и затяжек. В общем, не мой случай. Поэтому рассматриваю здесь первое предназначение мауэрлата.

Масса у крыши огромная! Необходимо учесть все: балки перекрытия, всю стропильную систему, потолок, утеплитель, обрешетку, саму кровлю, массу хлама, который будет храниться на чердаке, снег на этой кровле. В общем, набегает прилично, и все это давит точечно на мой газосиликат, пытается его продавить и разрушить.

Когда я начинал строить крышу, то грубо прикинул, что к чему.

Итак:

  • 8 кубов леса (масса сухой сосны 650-700 кг) — 5600 кг;
  • около 70 листов OSB (примерно по 16 кг каждый) — 1120 кг;
  • мягкая кровля 210 квадратных метров (масса одного квадрата кровли 8,5 кг) — 1615 кг;
  • утеплитель 22 куба (по 37 кг) — 814 кг
  • снеговая нагрузка по СНиП 2.01.07-85 — 31860 кг

Тут, думаю, стоит немного разобраться. Ищем СНиП любым поисковиком. Ссылку не из-за вредности не привожу, а из-за того, что сегодня по ссылке СНиП, а завтра неизвестно что. В пункте 5.2 СНиП сказано: расчетное значение веса снегового покрова Sg на 1 м2горизонтальной поверхности земли следует принимать в зависимости от снегового района Российской Федерации. Это не площадь кровли, а площадь горизонтальной поверхности крыши. Другими словами это площадь земли, которую накрывает крыша. К примеру, если накрыть крышей 100 м2площади

и сделать двухскатную кровлю под углом 60 градусов, то площадь кровли увеличится ровно в 2 раза, а площадь горизонтальной поверхности земли под этой крышей как была 100 квадратов, так и останется.

И снега на эту кровлю упадет как на 100 квадратов земли. С этим вроде разобрались.

Размеры моего дома 12х13,5, крыша выступает на 30 см с каждой стороны. Горизонтальная поверхность получается 12,6х14,1=177м2. По карте номер 1 (Районирование территории Российской Федерации по расчетному значению веса снегового покрова земли) ищем свой населенный пункт, выясняем снеговой район,

подставляем в табличку.

Цифра в скобках, в моем случае 180, нам и укажет нагрузку на 1 м2. Умножаем 177х180, получаем почти 32 тонны. Если все сложить (и снег и крышу), получается внушительная махина — в 41 тонну весом!!! Бедные мои блоки…

Смотрим на картинку и считаем точки, где балка лежит на блоке. Я насчитал 126 точек.

Блок у нас имеет ширину 20 см, ширина балки 5 см. Умножаем одно на другое, получаем площадь одной точки в 100 см2. Делим 41000 кг на количество точек, получаем 325 кг давит на каждую точку или 3,25 кг на см2.

Выясняем предел прочности на сжатие материала. В моем случае, по заверению производителя, разрушение наступает при нагрузке 27 кг/см2, что, согласитесь, намного больше, чем 3,25? Именно по этой причине я и решил, что мне мауэрлат не нужен.

Источник: https://otoplen-dom.ru/novosti/kak-krepit-mauerlat-k-gazobetonu-osobennosti-krepleniya-mauerlata-k-gazobetonu-bez

Видео крепление мауэрлата к газобетону без армопояса! Часть 2

укладка, установка с армопоясом и без него

Газобетонные блоки считаются востребованными материалами для возведения теплых, недорогих и комфортных строений. Они являются разновидностью ячеистых бетонов, к которым так же относится газосиликат и пеноблок. Процесс кладки данных блоков считается простым и быстрым, поэтому получить готовую коробку дома не составит труда. При этом заблаговременно следует определиться, как будет осуществляться крепление мауэрлата к газобетону. Грамотно проведенная работа обеспечит долгий срок службы конструкции, а также крыша будет легко справляться с многочисленными воздействиями атмосферы.

Важно! Обычно осуществляется крепление мауэрлата к газобетону без армопояса, поэтому выбираются какие-либо подходящие для работы крепежи.

Определение нагрузки

Перед укладкой мауэрлата следует определиться с нагрузками. Обычно он изготавливается из древесины или металла. Часто он делается из того же материала, который применяется для создания стропил. Он непременно прочно и надежно фиксируется к стенам строения, после чего к нему прикрепляются стропила, обрешетка и кровельное покрытие. Это позволяет получить единую качественную стропильную систему.

В точках, где стропила опираются на мауэрлат, обеспечивается передача нагрузки, которая далее преобразуется и перераспределяется по всем стенам дома.

Важно! Газобетон считается специфическим материалом, не выдерживающим точечные нагрузки, поэтому с течением времени быстро разрушается, поэтому в регионах, где высока сейсмическая активность, желательно пользоваться технологией, предполагающей формирование армированного пояса.

Перед тем, как крепить мауэрлат к газобетону, рекомендуется произвести расчеты, позволяющие определить нагрузки на этот элемент. Если они являются невысокими, то допускается не пользоваться армопоясом. Если же они высоки, то рекомендуется потратить время и средства для его формирования, чтобы обеспечить надежность и долговечность конструкции.

Во время данных расчетов должны учитываться факторы:

  • площадь самого строения;
  • конфигурация дома;
  • материал и тип кровельного покрытия;
  • размеры стропил и иные параметры;
  • климатические условия конкретного региона, где осуществляется строительство здания;
  • наличие мансардного помещения;
  • вид конструкции крыши, так как она может быть двускатная или шатровая, сферическая или какая-либо другая, причем каждый вид обладает своим весом и особенностями.

Наиболее часто осуществляется строительство обычной двускатной крыши.

Из чего делается мауэрлат?

Первоначально следует определиться, из каких материалов будут делаться основные элементы крыши. Для формирования мауэрлата обычно используются материалы:

  • Деревянный брус. Его сечение может быть разным, причем оптимальным считается пользоваться лиственницей. Монтаж бруса осуществляется равномерно по всем стенам дома, причем в местах стыков крепление мауэрлата к стене из газобетона выполняется с помощью прямого замка или гвоздей, обладающих большими размерами.
  • Швеллер. Он представлен профилем из металла, обладающим п-образным сечением. Перед тем, как выполнять его укладку, следует убедиться, что на все поверхности нанесено специальное покрытие, гарантирующее прекрасную защиту материала от процесса коррозии.
  • Двутавр. Является обычным профилем, имеющим н-образное сечение.

Важно! Для строения из газобетона оптимальным считается использование мауэрлата, сделанного из деревянного бруса.

Основные методы фиксации

Крепление мауэрлата к газобетону может осуществляться разными способами. Для этого выбираются те или иные виды крепежных элементов.

Важно! Желательно устройство конструкции делать таким образом, чтобы мауэрлат находился на расстоянии не меньше 5 см от наружной части стены, поэтому крепление непосредственно на стенах считается затруднительным.

Как закрепить мауэрлат к газобетону без армопояса? Для этого можно пользоваться разными методиками, предполагающими применение разнообразных крепежей.

1. Использование химических анкеров

Они специально предназначены для того, чтобы надежно закреплять разные элементы на газобетонных стенах. Они представлены в нескольких видах, каждый из которых сделан на основе из полимеров.

Важно! Химические анкера в отличие от механических крепежей не способствует напряжению распирания, а это особенно актуально для крепления мауэрлата по краям строения.

Основа из полимеров обеспечивает надежное связывание двух материалов. Кроме применения таких химических анкеров требуется пользоваться гвоздями или болтами, а также нередко используются винты. Для усиления углов, эффективными считаются скобы или пластины.

Принцип использования химических анкеров, позволяющих надежно установить мауэрлат на газобетоне, заключается в том, что масса из синтетических элементов надежно внедряется непосредственно в поры газобетона, что обеспечивает надежность соединения блоков с мауэрлатом, представленным брусом или металлическим стержнем.

Сам процесс применения этих крепежей делится на этапы:

  • подготавливается специальное отверстие для заливки химического состава;
  • в него заливается смесь до упора;
  • вставляется стержень из металла;
  • прикрепляется мауэрлат;
  • как только масса застынет, обеспечится надежное соединение элементов.

Считается, что такой метод крепления более надежен по сравнению с использованием механических крепежей. Служит фиксация больше 50 лет, причем наиболее оптимально пользоваться такими химическими анкерами в углах дома, а при этом отсутствует вероятность откола этой части.

Важно! Не допускается в местах крепления осуществлять сварочные работы, так как это приведет к разрушению полимера, поэтому он потеряет свою прочность.

2. Применение специальных шпилек

Этот вариант считается оптимальным для небольшого строения и легкой крыши. Не допускаются серьезные нагрузки на места крепления. Обычно применяется способ, если нет возможности для создания армопояса.

Важно! Специалисты считают этот метод не слишком эффективным, но отсутствуют случаи, когда разрушалась бы конструкция.

Сам процесс крепления делится на этапы:

  • сверлом делаются отверстия в газоблоке, причем расстояние между ними должно быть примерно 1 м;
  • вставляются шпильки, после чего они заделываются с использованием безусадочного раствора, а также допускается пользоваться цементным молочком;
  • создается гидроизоляционный слой, укладываемый непосредственно на стены из газобетона, причем обычно для этого используется рубероид;
  • укладывается мауэрлат на газобетон;
  • он затягивается специальными гайками, причем процедура выполняется через резьбу имеющейся шайбы;
  • после окончания монтажа надо воспользоваться специальными скобами для стягивания;
  • сверху можно сделать стропильную систему.

Такое соединение не считается слишком надежным, поэтому обычно используется для небольших строений и при небольших нагрузках на кровлю.

3. Правила применения проволоки

Данный метод считается достаточно востребованным и простым. Пользоваться проволокой надо на непосредственном этапе возведения строения. Она непосредственно вмуровывается в дом. Сам процесс ее использования делится на этапы:

  • во время кладки стен за 2 ряда до самого верха надо продеть между газобетонными блоками проволоку из стали;
  • предварительно проволока скручивается в несколько слоев;
  • концы элементов выпускаются;
  • середина проволоки закладывается в стены;
  • проволока должна обладать такой длиной, чтобы ее концы легко проходили через мауэрлат, а также, чтобы имелась возможность скрутить их;
  • количество проволоки определяется в зависимости от числа устанавливаемых стропил.

Данный метод считается достаточно простым и быстро реализуемым. Не требуется тратить много средств, но подходит этот вариант исключительно для небольших строений и простых видов крыш.

4. Применение армопояса и шпилек

Наиболее надежной фиксация мауэрлата будет при использовании армированного пояса. Он предотвращает возможную деформацию стен, а также придает всему дому высокой жесткости. За счет него все нагрузки перераспределяются равномерно.

Армопояс представлен специальной конструкцией из железобетона. Она проходит по всем стенам строения. Армированный пояс формируется последовательными действиями:

  • по периметру дома создается опалубка, причем обычно используется съемная конструкция;
  • укладывается внутрь нее арматура;
  • устанавливаются специальные шпильки для надежной фиксации опалубки;
  • заливается конструкция качественным бетонным раствором;
  • после его застывания демонтируется опалубка.

После выполненных работ фиксируется мауэрлат на шпильки.

Таким образом, для фиксации мауэрлата к стенам, сформированным из газобетонных блоков, могут применяться различные крепежные элементы. Каждый способ обладает своими особенностями, причем для большинства из них не требуется пользоваться армированным поясом. Эти методы гарантируют надежную посадку мауэрлата, его крепление к стенам и эффективную фиксацию самого кровельного покрытия. Все нагрузки при этом будут распределяться по стенам строения. Специалисты уверяют, что при возведении стен из точечных материалов, таких как пеноблоки или газоблоки, лучше всего пользоваться армопоясом, хотя отсутствуют случаи разрушения домов при использовании вышеуказанных методов. Поэтому для стандартных домов с легкой кровлей они являются идеальным выбором.

Посмотрите еще статьи:

Как прикрепить мауэрлат к стенке плода? Правильное крепление Мауролалата к газобетону

Если говорить об устройстве кровли, способах крепления мауэрлата к газобетону без Армопоя, то начинают интересовать очень многие будущие домовладельцы, выбирающие для стен газосиликатные блоки. Обязательно нужна усиленная прослойка между крышей и основной частью дома. Но стоит это довольно дорого, а времени и сил на это достаточно, так как это довольно трудоемко.И если есть обходной путь, позволяющий обойтись без ее оборудования, почему бы не использовать его? Нужно только знать, что в первую очередь для этого стоит занять.

Как крепить Маурилалат к газобетону без армопояша, А стоит ли решиться на этом шаге, вы можете только точно знать, чем вы рискуете, и насколько безопасным будет ваш дом. А для этого нужно проанализировать некоторые характеристики и рекомендации. Поэтому, чтобы не быть голословным, сначала разберемся в сроках и назначении отдельных элементов конструкции.


Что такое мауэрлат


Людям, достаточно далеким от кровельных работ, можно очень смутно представить, от чего крыша поднимается над их головой. Загадочный термин «мауэрлат» не говорит ни о чем, кроме кровельщиков-профессионалов. Между тем он представляет собой своеобразную ступеньку, проложенную по внешнему периметру дома между возведенными стенами и крышей. Его установка преследует 2 основные цели:
  • распределение точечной нагрузки , имеющая стропила фундамента на всех стенах дома.Без такого распределения тяжесть кровельной системы, выходящей на отдельные участки, быстро израсходуется на отправку нагруженных мест, трещин по толщине несущей стены, обрушения кровли, а в дальнейшем — ее возможного обрушения или обрушения. сам ящик;
  • Стропил (а вместе с ними — и всю конструкцию кровли) с остальной частью здания. Без такой фиксации конструкция будет состоять из двух отдельных частей, не составляя единого целого.Как вы понимаете, ни о надежности, ни о защищенности от внешних погодных условий в этом случае идти не может.
Традиционно Маурилалат изготавливают из дерева, чаще всего — из высушенного бруса (и — древесины твердых пород) сечением 10х10 или 15х15 сантиметров. Допускаются варианты использования стальных балок или швеллеров, но в индивидуальном строительстве они встречаются крайне редко: во-первых, сильно возрастает нагрузка на стены и фундамент, так как сами эти элементы тяжелые. Во-вторых, стропильную систему тоже придется выполнять из металла, который, опять же, нагружает всю конструкцию, а ее стоимость выходит за все разумные ценовые пределы.


Зачем вам еще нужен усиленный ремень?


При всех преимуществах некоторых строительных материалов, как современных, так и давно известных, они, безусловно, сопровождаются некоторыми недостатками. Газиликата, пенобетон, газобетон, ракушечник, керамзитобетон, главный минус — хрупкость и мягкость.

Если закрепить мауэрлат прямо в них, они довольно быстро начнут разрушаться в местах фиксации. Однако даже при использовании прочных строительных материалов, таких как шлакоблок или кирпич, отказываться от Армопояса не стоит.Особенно тем, у кого дома построены в сейсмически активных зонах. О причинах, по которым стоит согласиться на свое оборудование (правда, скрип зубами), можно упомянуть следующие:

  • Усадка свойственна не только деревянным распилам, но и другим строениям. Для ячеистого бетона это особенно характерно, и часто по стенам протекает неравномерно. Его прохождение проходит без последствий для конструкции конструкции именно благодаря наличию армирующего пояса.Он также предупреждает о деформации и сезонных движениях почвы;
  • армопуа увеличивает жесткость ребра и его прочность по всей коробке дома;
  • если кто не знает — стропила не давят на стены. Это особенно здорово зимой, когда к весу крыши прибавляется дополнительная масса снега и добавляется высота сосулек (а эти осадки могут значительно увеличить вес конструкции). Армирующий пояс помогает стенам более успешно противостоять порезам.
  • И все эти аргументы дополняются возможностью более надежно и просто закрепить кровельные конструкции на стенах.
Чаще всего армирующую ленту изготавливают путем заливки бетона в предварительно построенную опалубку. Второй вариант — это его разводка из блоков разного происхождения. Однако он считается менее надежным.


Как обойтись без Армопояса?


Если оборудовать такую ​​полезную прокладку категорически нельзя, строители могут указать только 2 метода, в которых этот шаг можно игнорировать.

Стальная проволока, сотканная при кладке стен, существенно заменяет армирующий пояс. Ряд по 3-4 до верха стен по периметру между газобетонными блоками, замешивается отрезок проволоки. Его следует прикреплять с середины, а длина рассчитывается таким образом, чтобы хватило на притягивание бруса мауэрлата к верху стены. Делается отверстие для закрепления элемента мауэрлата в планке. Количество связок не ограничено, но в большинстве случаев соответствует количеству рафтинговых ног.


Химический якорь, также называемый пастообразным, жидким, а иначе — инъекционной массой, признан более долговечным. В примерном описании он состоит из 2-х частей: металлического стержня и синтетико-полимерной адгезивной массы. Его главное отличие от механического собрата — отсутствие теплового напряжения, создаваемого метомемом. Обычный анкер удерживается в скрепляемом материале исключительно за счет трения и порезания, химикат проникает в поры газобетона, плотно склеивая его по методу.

В качестве стержня, грубо говоря, можно использовать даже отрезок арматуры. Главное для успеха начинаний — просверлить под анкер достаточно глубокое отверстие, слой кладки в 2-3 слоя. Для использования химических анкеров не является препятствием высокая влажность — по крайней мере, подводит под воду. Срок службы таких светильников определяется производителем через полвека.

Одиночный предел Если вы решили предпочесть этот метод, то как крепить мауэрлат к газобетону без Армопоя — к химическим анкерам нельзя ничего приветствовать.Сварка стержня с любым другим предметом приводит к разрушению смолы, входящей в состав массы, после чего крепеж тщетно ждать некоторой прочности.

Как крепить мауэрлат к газобетону без армированного бетона?


На сайтах производителей встречаются противоречивые утверждения относительно необходимости возведения конструкции из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать расчетную нагрузку.Другим наоборот предлагается прогрессировать. Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечную нагрузку. Поэтому необходимо распределить его равномерно. Если по каким-либо причинам устройство Армопоя невозможно, его необходимо использовать. Это продлит срок службы.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила — металла (швеллер, двухсторонний) или дерева (брус)

Что такое мауэрлат

Это особая конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, он выполняется из деревянного бруса. Именно на мауэрлате крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Маурилалат может быть металлическим, но только при использовании стальных стропил. Однако такие конструкции встречаются редко, так как стоимость конструкции увеличивается в разы. К тому же крепление стальных деталей намного сложнее деревянных.

Функции мауэрлата:

  • равномерное распределение веса кровли по стенам;
  • надежная фиксация стропильной системы;
  • защита и предотвращение точечных нагрузок на блоки из газобетона.

Минимальный размер бруса, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал большего сечения. Допустимо использовать и бревно, но нужно торопиться той стороной, которая будет ложиться на газобетон.

Стропильные ноги в точках содержимого передаются нагрузкой мауэрлата, которая, трансформируясь и распределяя, передает его на стены.

Лучше всего выполняет эти функции бруса.Чтобы он дольше служил, его необходимо обработать антисептиками и пропиткой, не допуская гниения и поражения насекомых. Brussia должна полностью и равномерно закрыть стены. Между собой они крепятся гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, с внутренней стороны стен укладывают мауарелалат. Расстояние до внешнего края должно быть не менее 5 см. Также допускается кладка кирпича снаружи здания.

Между газобетонной стеной и деревянным мауэрлатом должен быть слой гидроизоляции.

Методы крепления Moerolat

Мауэрлат можно крепить непосредственно к газобетону или с помощью Армопояса. Существуют такие способы соединения бруса со стеной:

  • со стальной проволокой;
  • с помощью анкеров;
  • стилей.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать конструктивных сдвигов.

В частном домостроении деревянный брус является основным материалом для обработки мауэрлата

.

Как закрепить мауэрлат из стальной проволоки

результаты Голосовать

Где бы вы предпочли жить: в частном доме или квартире?

Задний

Где бы вы предпочли жить: в частном доме или квартире?

Задний

Стальная проволока может надежно закрепить Маурилалат.Он забивается в кладку на несколько рядов до верха стены. Достаточно 2-4 блока в высоту. Необходимо закрепить проволоку посередине, а ее длины — чтобы хватило не только на верх стены, но и натянуть и закрепить Маурилалат. Количество связок не ограничено. Но обычно они равны стропильным ногам.

Анкерное крепление

В этом случае рекомендуется использовать Армопуа. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для блоков из газобетона крайне нежелательно.Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции. Также за счет заливки бетона можно выровнять верх стен по горизонтали. Это впоследствии облегчит установку стропила.

Анкеры устанавливаются на стадии насыпи. Их закрепляют в пазу, который при помощи проволоки будет заполнен бетонной смесью. Это необходимо для того, чтобы якорь стоял ровно.Для этого можно дополнительно натянуть шнуры. Анкеры должны стоять строго вертикально. Количество узлов крепления не регламентируется, но их количество должно быть не меньше количества стропил. Когда бетон застынет, они буквально закроются в нем.

Крепежные элементы улучшают несущие характеристики и повышают прочность узлов, исключают смещение стропила под действием высоких нагрузок

Для готовых ароматов с уложенными болтами планками. По деревянному материалу стучать молотком или сваей.На стержне от анкеров образовывались вмятины. В этих местах нужно просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали. Затем на бетон укладывают брус так, чтобы анкеры попали в просверленные отверстия, и закрепляют гайками с шайбами.

Заменить полноценный Армопояс можно небольшими бетонными подушками. Устанавливаются в местах крепления Мауролата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянным брусом желательно проложить слой гидроизоляции. Можно использовать как специальную мастику, так и простой бегунок.

С помощью металлических шпилек

Установка Maurolalat на металлические стойки может осуществляться двумя способами: по мотивам стены или бетона пролета в Aropoyase. Чтобы не ошибиться с застежкой, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлатов.Если используется ГРМ 10 * 10 см, шпилька должна входить на 20 см в стену или армуку.

Крепежные элементы монтируются в стене за 1-2 ряда до конца стены. При этом следует учитывать, что длины шпилек должно хватить не только на блоки, но и на мауэрлат. Также должен быть небольшой запас для затяжки гаек с шайбами.

Монтаж мауэрлата не сложный, но требует определенных навыков и точных расчетов. Грамотный хозяин вполне может справиться с этим самостоятельно.Попробуем разобраться, на что и как лучше крепить Маурилалат к газобетону, а также поговорим о важности гидроизоляции.

Что такое крепление мауэрлата

В процессе строительства дома мауэрлат уделял особое внимание — на него возлагается важная миссия в конструкции крыши. Система рафтинга дает очень большую нагрузку на стены, чтобы этого избежать, по периметру устанавливается брус, к ним прикрепляются стропильные ноги — таким образом нагрузка равномерно распределяется по стенам дома.

Maurelated можно закрепить тремя способами — шпильками, анкером или стальной проволокой. Обычно метод зависит от общего размера здания или дома. Специалисты давно пришли к единому мнению, что прикрепление мауэрлата к газобетону должно сопровождаться созданием армоплеа. Тогда конструкция будет идеально прочной и жесткой, менее подверженной усадке.

Так как деревянные бревна Maurolat отвечают за надежную фиксацию стропильных балок — они должны быть как можно выше и надежно закреплены.В противном случае они не смогут нормально принять часть нагрузки.

Параметры подходящего бруса на роль мауэрлата

Для этого хорошо подходят бруски лиственных деревьев (чаще всего дубы). Рекомендуемый размер — 10х10, можно больше — 15х15. Обязательно обработайте древесину антисептическим средством для защиты от гниения. С помощью прямого замка и дополнительных гвоздей Маурилалат для надежности склеиваются между собой, равномерно покрывая верх стен.

ВАЖНО: Бывает, что приходится брать «сырую» древесину, в таких случаях не забывайте, что в течение 5 лет вам нужно будет каждый год тянуть анкерную гайку из-за частой усадки древесины — будьте осторожны возможности его регулировки. Со временем это станет необязательным.

Перед установкой Маурилалата верх стен необходимо покрыть слоем гидроизоляции, иначе при соприкосновении с поверхностью стены дерево начнет портиться.Для этого можно использовать обычный бегунок, но современные строители все же не рекомендуют его — лучше выбирать качественный битумно-полимерный материал. Это обеспечит более надежную гидроизоляцию.

Анкеры

Именно это крепление используется с Армопоями — вместе они создают
Очень прочная и надежная конструкция. Армопояс представляет собой своеобразный каркас из 12-миллиметровой арматуры, который укладывается в специальный желоб.

Что потребуется:

    Арматура толщиной 10-12 мм для создания каркаса.

    Стержни толщиной 6 мм, для крестовины Армопояс

  • Марка бетона М-200

    П-образные блоки — накроют арматуру и бетон

    П-блоки помогут разместить паз на поверхности стен, не прибегая к ходу газобетона — достаточно установить блоки по верхнему краю стен.

    У вас должна быть сплошная «канава» — для этого по углам нужно поставить блоки с распиленными сторонами.

    Затем в получившийся желоб устанавливают армированный ремень.

    Прикрепите к поясу якорь с нитью, для этого используйте проволоку, а в качестве направляющих — натяните леску или толстую нить.

    Теперь можно заливать весь этот бетон.

    После высыхания бетона нанести гидроизоляционный слой.

Важно: Анкеры должны работать для бетона — на них вы будете носить Маурилалат. Заливка бетонной смеси должна происходить без перерыва, так сказать, одним подходом сразу в нужном количестве.

Несмотря на наличие других способов крепления газобетона, использование армированного ремня не сравнится ни с каким другим качеством и емкостью.

Металлические шпильки — там, где уместно такое крепление.

Этот вариант хорош для очень маленьких домов или других построек, где нет большой нагрузки на стены из пенобетона. Ну или по какой-то причине не получается построить Аропойс. В остальных случаях металлические шпильки достаточно непрочны и не выдерживают чрезмерного натиска, потому что специалисты не советуют использовать их для крепления мауролалата на стенах больших построек.

Этапы работы:

    Чтобы вставить шпильки в газобетон, необходимо просверлить в нем отверстия с расстоянием в полтора метра.

    Вставьте шпильки CPT 12 в пенобетон.

    Затем шпильку нужно влить в раствор.

    Перед тем, как надеть шпильки мауэрлата, установите гидроизоляционный слой — можно обратиться к бегунку, но как уже было сказано выше, лучше использовать более современный материал.

    Утеплитель укладывает брус мауэрлата, насаживая его на шайбы.

    Нажать гайки.

    Местами мауэрлат стягивается скобами.

ВАЖНО: Бывает, что во время работы уже есть филоны — их лучше удалить. Поставить бруски по краям стен, затем защипнуть стропильные ноги — таким образом можно будет перенаправить пространство со стропила на брус.

Крепление проволоки мауэрлата без армопоя

Этот способ намного проще первых двух, но менее стойкий и прочный — он хорошо подходит там, где нужно быстро закрепить мауэрлат в пенобетон.Используется при возведении небольших простых построек. Если система Армопояс устанавливается методом с помощью строительных шпилек, при необходимости все происходит без нее в любом случае. Его преимуществом можно считать то, что для работы вам понадобится только стальная проволока.

Рабочий процесс:


    На этапе возведения стен при кладке газобетонных блоков нужно замазать проволоку между стыками кирпичей, и заделать. Делать это нужно так, чтобы его середина была прочно зафиксирована блоками.Монтаж провода желательно начинать где-то за три-четыре ряда до конца стены.

    Стальная проволока должна быть длинной. Учтите, что часть его будет под кирпичами, а концы должны проникнуть в отверстие бруска, встряхнуть его, а затем их нужно плотно затянуть и закрепить. Таким образом, мауэрлат сможет достаточно уверенно держать всю конструкцию стропильной системы, принимая на себя часть нагрузки от стен.

    Не забывайте, что крепление Мауролалата должно происходить таким образом, чтобы оставалось свободное пространство между брусьями и внешним краем стены не менее 5 см.

    Деревянные доски нужно хорошо отполировать, чтобы не было трещин и сучков.

    Гидроизоляция — один из важных моментов — если ее не проложить, между деревом и газобетоном образуется влага, и она очень быстро испортит брус.

    «Сырая» древесина разрешена, но она должна соответствовать строительным нормам.

Как видите, прикрепить мауэрлат к газобетону без армопояса или с ним не так уж и сложно, как может показаться на первый взгляд.Но в любом случае стоит посоветоваться с опытным строителем.

Видео

При устройстве кровли одним или несколькими стержнями необходима установка стропильной системы. Однако укладывать стропила прямо на стены нельзя — для этих целей используется мауэрлат, перераспределяющий нагрузку. Если стены здания возводятся из такого пористого материала, как газобетон, проложить армирующий пояс под Мауларлат не всегда возможно. В этой статье мы расскажем о том, как крепить мауэрлат к газобетону без армопояша различными методами, подробно опишем технологию и тонкости этого процесса.

Что понадобится мауэрлат

Итак, мауэрлат — очень важный элемент конструкции, который принимает на себя основную массу стропильной системы и равномерно распределяет ее по плоскости несущих стен. Как правило, он изготавливается из материала, аналогичного стропилам — чаще всего из деревянного бруса. Однако для стропильной системы потребуется Маурилалат из диодеавы или швеллера.

Для изготовления Мауролалата используются такие материалы:

  • Brux из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм.В этом случае можно взять древесину лиственных пород, прошедшую антисептическую обработку. Барная стойка укладывается по периметру здания. Стыковка бревен замковым методом или гвоздями. Деревянные каркасы для крыш выбрасываются чаще всего в частном строительстве.
  • Прокатные профили — двутавры в виде буквы Н или швеллеры в виде буквы н используются незначительно. При этом высота стальных профилей может варьироваться в пределах 7-12 см.


Какой бы материал вы ни выбрали, он выполняется на поверхности стен.Способов крепления мауэрлата к газобетону может быть несколько. После закрепления этого элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает строповочную систему в горизонтальной плоскости.

Поскольку газобетон — достаточно хрупкий материал и плохо переносит повышенную нагрузку, многие мастера предпочитают заливать армирующий пояс по верхнему краю стен. Однако для снижения затрат и затрат на трудоустройство существует несколько способов, как починить мауэрлат без армопояса.Также стоит знать, нужен ли мауэрлат перед Армопоясом, каковы преимущества и недостатки.

Обращаем ваше внимание, что от перекрытия до верхней грани мауролата должно быть не менее 30-50 см, чтобы пространство под крышей хорошо вентилировалось, а доступ к прорвавшимся конструкциям для предотвращения и ремонта был обеспечен.

Способы крепления к газобетону

Стоит отметить, что укладывать мауэрлат на газобетон намного сложнее, чем, скажем, на кирпичную стену.Его обычно ставят с отступом от внешнего края стены на 5 см.

Элементы можно использовать для укладки и крепления Maurolalat:

  • проволока стальная;
  • анкерные болты;
  • анкеры химические;
  • шпильки из стали.

Крепление мауэрлата к арматурному поясу или к кирпичной стене осуществляется анкерными болтами.


После того, как брус установлен, его притягивают стропильной ногой и загрунтовывают стальным витым сечением 3 мм.На 6 см ниже планки нужно установить короткую, на которой будут закреплены остатки проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг перекрытия плиты.

Если речь идет о кровле сложной конструкции, то крепление бруса мауэрлата к газобетону рекомендуется производить вовсе не на ленточном бетонном поясе. Это обеспечит не только большую надежность конструкции, но и равномерно распределит нагрузку.

Разрывы от Maurolalat фиксируются с помощью косой ленты с последующей фиксацией на гвоздях или болтах.Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Блокировка мауэрлата с помощью проволочной аппликации

Перед тем как загонять мауэрлат в газобетон с помощью стальной проволоки, его необходимо предварительно закрепить в толще стены. Это нужно делать при кладке последних рядов газоблоков — под них кладется проволока.

Техника установки таким способом выглядит так:

  1. За пару рядов до окончания кладки между блоками кладут скрученную из нескольких более тонких проволок, сечением 6 мм.
  2. В толще кладки в этом случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон кладки. Длина концов должна быть такой, чтобы их хватило на рыхлое облако вокруг перекладины.
  3. Отрезков проволоки должно хватить на стропы для всех рафтинговых опор.

Как крепится на шпильках

Крепление мауэрлата к газобетону без армопояса на шпильках целесообразно только в тех случаях, когда в небольших квадратных домах планируется использовать легкие кровельные материалы.Следовательно, ожидаемая нагрузка на стены будет небольшой.

Кроме того, в этой ситуации мауэрлат-бар будет выполнять роль Армопояса. Хотя по поводу такого типа монтажа мауэрлата на газобетон существуют противоречивые мнения, все же практика показывает, что он вполне годен для жизни. Такой прием обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.


Для работы понадобятся опоры:

  • металлические шпильки СРТ-12, которые еще называют «передним хвостом»;
  • брус сечением 20х30 см — правда, толщина зависит от размеров элемента постройки.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

  1. По всей длине несущей стены в ее верхней части удалите сверло на расстоянии 100-150 см.
  2. В готовые отверстия ставятся шпильки для мауэрлата, и они фиксируются неизменяемым раствором или цементным молочком.
  3. На стену из блоков укладывается гидроизоляция из двойного слоя каучукоида. В месте расположения шпилек в материале протыкают отверстия так, чтобы он плотно охватывал поверхность металла.Этот этап позволяет защитить древесину от гниения из-за влаги.
  4. Далее в мауэрлате просверливаем углубления по диаметру шпилек с шагом, совпадающим с их расположением.
  5. Теперь мауэрлированный брус надевается на шпильки и фиксируется гайками с помощью шайб.
  6. После установки штанг заклинившие торцевые детали стягивают металлическими скобами.
  7. Далее выполняется установка непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления кровли к газобетону, если шпильки вмонтировать в арматурный пояс.

Последовательность действий следующая:

  1. Перед заливкой цементной смеси в опалубку шпильки устанавливаются под арматурные плиты с шагом до 1 м.
  2. Закрепите их на каркасе вязанной проволокой или пластиковой стяжкой.
  3. Совместите расположение шпилек по всем осям.
  4. Опалубка с арматурой и шпильками залита цементным составом.
  5. После полной заливки арматурного ремня на выступающие шпильки надевают брус мауэрлата и затягивают гайками.

Применение химических анкеров

Под химическим якорем подразумевается закачиваемая жидкость на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауролалата.

Достоинством этого материала является отсутствие возбуждающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали путем нарезания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень в неподвижном состоянии.


Процесс крепления жидких дюбелей выглядит так:

  1. В газоблоке просверливают углубление под анкер. Размер выемки должен быть больше, чем под обычный анкерный болт.
  2. Пыль и мусор удаляются из ямки, например, пылесосом.
  3. В отверстие заливается клеевой состав.
  4. Далее вставляется клей металлическим стержнем с резьбой — шпилькой М 12-14 или отрезком фурнитуры.
  5. Полная кристаллизация полимерной композиции происходит за 1/3 часа, если температура среды выше 20.
  6. Как только клей замерзнет, ​​шпилька будет надежно зафиксирована. Примечательно, что такая застежка прочнее механической.

Установка мауэрлата для кровли на стену из газобетона жидкими дюбелями имеет ряд несомненных преимуществ:

  • Крепление не теряет прочности более 50 лет.
  • Благодаря полимерной структуре клея этот способ крепления широко применяется на краях стен, где есть опасность разбрызгивания блоков.
  • Химический анкер отличается хорошей химической стабильностью.
  • Даже сырая погода и мокрая поверхность куртки не мешают закрепить эти застежки.
  • Монтаж кровли Maurolalate на газобетонные блоки можно проводить без заливки армоляции, так как надежность крепления химического анкера намного выше, чем механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких дюбелей проемы должны быть меньшей глубины, чем у механических анкеров — глубина 2-3 ряда.

Тем не менее, на анкерах, установленных этим способом, сварочные работы проводить нельзя — перегрев металлического стержня приведет к нарушению полимерной структуры материала, от чего он потеряет прочность.

Крепление на анкеры механического типа без армопояш

Наконец, последний способ крепления Maurylalat к ячеистому бетону — использование традиционных механических анкерных болтов.

В состав якоря входят:

  • стержень стальной внутренний с резьбой;
  • внешний корпус — распорная часть механизма.


Принцип анкера заключается в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким образом, болт надежно фиксируется в просверленном отверстии.

Установка анкерных креплений происходит так:

  1. По последнему ряду блоков вдоль стен уложить бруски.
  2. По длине планки с шагом в 1 м проделываются отверстия для крепления болтов. Учтите, что анкеры обязательно задевают углы постройки и расположение двух отрезков бруса.
  3. Специальный коричневый цвет через уложенный мауэлалат в газоблоке проделывается отверстием на глубину входа анкера. При этом глубина проема должна быть не меньше толщины 2-3 рядов кладки.
  4. Анкерный болт вставляется в углубление.Желательно использовать изделия длиной не менее 50 см и резьбой 12-14 м.
  5. По окончании на шайбу надевают болт и максимально плотно затягивают гайку. В результате сжатия корпус анкера сжимается и разрезает материал. Так болт надежно закреплен в толще стены.

Для непосвященного в капитальном строительстве пользователя маловероятно, что Маурилалат есть, какую роль он играет в строительстве и так далее.Поэтому вопрос, как проводят мауэрлат к газобетону, вообще понимают неправильно.

Однако использование такой технологии — решение актуальное и очень эффективное. С его помощью можно решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Еще нужно отметить более экономичный вариант указанного способа крепления. Если нужно прикрепить мауэрлат к газобетону без армоджойса, то в этом случае заливают не твердый Армопояс, а делают бетонные подушки в нужных местах.Это крепление для пеноблоков тоже достаточно надежное.

2.3 Металлические шпильки

Если есть небольшой дом, а также небольшое давление на крышу для крепления стен блока Maurolalate Slog Block, можно использовать облегченный метод — металлические шпильки, прошнурованные в стену. Это стальные крепления в виде болтов на основе квадрата со сторонами более 5 см.

Если при выполнении кладки шлакоблока в стену шпильки перепутаны, их необходимо установить в один-два ряда до верхнего края.Шипов должно хватить, чтобы пройти через планку.

Последующая фиксация аналогична креплению мауэрлата к шлакоблоку с помощью анкерных болтов.

2.4 Гидроизоляция при установке

Определившись со способом крепления, необходимо рассчитать крепеж и его расположение. Если вам нужно закрепить мауэрлат на газоблок без Армопоя, то подойдет первый вариант — стальная проволока.

Крепим Мауэрлат до стенки плода, все способы.Как прикрепить мауэрлат к газобетонной стене Как установить мауэрлат на газобетонную стену

Для правильного монтажа и монтажа стропильной системы кровли, грамотного распределения больших нагрузок на постройку строители прибегают к использованию важного элемента — мауэрлата. Мауэрлат — это деревянное или металлическое крепление, которое закрепляется в верхней части стен. При этом он должен быть надежно закреплен.

Если строители применяют стропила из металла, то нужен мауэрлат из диодеавы.Он крепится к стене из газобетона без армопояша и выполняет две функции:

  • распределяет нагрузки, которые передаются на стены конструкции;
  • Металлический мауэрлат нападает на сплавные элементы кровли.

Подбор строительных материалов

При изготовлении деревянного мауэлалята используют бруски. При этом крепление специалисты советуют производить из лиственных деревьев, обработанных специальными антисептическими средствами. Бруски следует ставить по периметру стены.Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо закрепить с помощью гвоздей. Это поможет сделать прочную, прочную деревянную конструкцию. Важно, чтобы ее размер был меньше ширины стены из газобетона. Планка должна быть закреплена на внутренней поверхности таким образом, чтобы между внешним срезом и креплением оставался промежуток в пять сантиметров. Иногда строители используют кирпич в качестве защитного пояса с внешней стороны стены. Перед началом монтажных работ необходимо обеспечить гидроизоляцию между стенами и брусками.

Варианты крепления

Существуют способы, с помощью которых можно безопасно закрепить Маурилалат на пенобетоне. Необходимо, чтобы крепление было зафиксировано максимально надежно, это поможет избежать смещения крыши. В строительстве принято фиксировать элемент с помощью следующих средств:


Гидроизоляция при установке

Между мауэрлатом и стеной конструкции необходима гидроизоляция. Для этого можно использовать полиэтилен, строительные материалы в рулонах или современные средства гидроизоляции.Такая работа крайне важна при строительстве здания, иначе жидкость, способная разрушить мауэрлат, может конденсироваться в области соприкосновения материалов. Защита от проникновения влаги — это этап отключения установки.

Нюансы монтажных работ


Основание используется как основание от 10х10 до 15х15 см.

Специалисты считают, что предпочтительнее устанавливать прочную деревянную конструкцию по периметру поверхности стены. В этом случае нужно сделать деревянные бруски в единый мауэрлат с замком.Его размеры будут зависеть от характеристик штанги. После того, как вы определитесь с типом крепления конструкции к газобетону, вы рассчитаете расположение и количество элементов, можете приступать к монтажу. В первую очередь рабочим необходимо подготовить рабочее место, обеспечив утепление пространства между мауэрлатом и бетонной кладкой. Важно помнить, что на участках соприкосновения деревянных брусков и бетонной поверхности возникает колесиков из дерева. Гидроизоляционные строительные материалы, уложенные под конструкцию мауэрлата, позволят избежать разрушительного воздействия влаги.Для хорошей гидроизоляции используется два плотных слоя материала. Можно использовать раннероид или более дорогие средства.

Кроме того, следует учитывать, что при установке шпильки или анкера нужно проделывать отверстия в поверхности из газобетона. Но эта задача сложнее, чем может показаться на первый взгляд. Сложность заключается в том, что с помощью строительного уровня невозможно установить точно в вертикальном положении, особенно в жидкой бетонной смеси. Поэтому для начала необходимо определить, где будут располагаться болты, и насколько далеко они будут отклоняться от бетона.Для этого специалисты используют плоскую деревянную доску. Он отмечает точное расположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны быть другие. После этого строители переносят точки прямо на брус, просверливают отверстия по отмеченным точкам. Затем следует сделать отверстия на закрепленных болтах и ​​затянуть гайками деревянную планку. С металлической проволокой работать намного проще. Для этого в брузе просверливаются 2 отверстия, расстояние между которыми должно быть около тридцати сантиметров.

В заготовленные лунки рабочие проделывают металлическую проволоку, закручивая наконечники.

Закрепить мауэрлат на газобетон достаточно просто. Первостепенную роль играет тщательная подготовка всех компонентов: деревянных брусков, крепежа, арматурного каркаса, надежной гидроизоляции. Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед непосредственным скреплением, Мауролалат должен подготовить основу. Армирующий пояс — обязательное условие при устройстве кровли, если стены из газобетона или другого подобного материала.

Железобетонная обвязка полагает, что предупреждает обжатие газобетонных блоков и позволяет равномерно распределять динамические и статические силы, исходящие от крыши, полностью по площади стены.

Включение арматурного ремня

Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.

Этапы установки :

  • Сооружить опалубку по периметру дома. ФРОНТОНЫ обработать обязательно;
  • U-образных блоков образуют железобетонный пояс;
  • из арматуры толщиной 10 мм собрать каркас.Арматуру необходимо выполнить 4 см;
  • для жесткого крепления мауэрлотаты на газобетон с интервалом в 1м, установлены шпильки. Их диаметр — 14мм;
  • блоков заливают бетон марки М-200;
  • через неделю можно снимать детали опалубки и крепления Maurolat.

Важно : На этапе подготовки к началу работ строителям требуется рассчитать количество шпилек и будущее расстояние между ними.Точки крепления деревянной конструкции к стропилам и место соединения с армирующим поясом следует расположить в разных местах. Убедитесь, что количество стропильных ног и разливов одинаково.

Заготовка деревянной конструкции

Brux обработано перед укладкой антисептиком Древесина предотвращает гниение. Бревно или брусок 100х100 мм или 150х150 мм обматывают гидроизоляционным материалом. Для этого подойдет битумно-полимерный гидроизоляционный материал.Рубероид не применяется.

Качественные материалы позволят создать прочную конструкцию. На дереве не должно быть сучков и трещин. Влажность должна соответствовать строительным нормам.

Если девелопер использует «сырую» древесину, необходимо предусмотреть регулировку гайки анкера .

Данная операция производится 1 раз в год в течение 5 лет. В этот период происходит интенсивная усадка влажной древесины. По мере высыхания стержней подтягивать гайку вверх придется все меньше и меньше.

На этом фото визуально можно увидеть один из способов крепления мауэрлата на стены из газобетона.

Как крепить мауэрлат к газобетону?

Используйте анкер с шайбой и гайкой. Форма анкеров: Т- и Г-образная. Резьба: М12 или М14. Согласно международным строительным нормам, в сейсмических зонах между соседними анкерами шаг не должен превышать 1 — 1,2 м.

Крепеж механический

Процедура :

  • дюбеля вставляются в подготовленные отверстия;
  • крепеж шурупов;
  • зубцов гарпуна прочно вдавлены в газобетон;
  • поверхность расширяется;
  • конструкция надежно закреплена.

Отличный вариант Установки Maurelala на газобетоне имеют только один недостаток — дороговизну. 1 якорь и специальный дюбель с гарпуном стоит более 3 тысяч рублей.

Еще одно видео, как крепить Маурилалат к газобетону.

Установка Maurolat

Другой способ крепления мауэрлата в газобетонных стенах. Нужна капсула с химикатом . Стоимость его намного ниже — 150 рублей. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала.Дополнительно бетонная поверхность получает тепло- и гидроизоляцию.

Финишный этап

После монтажа мауэрлата на газобетон установка стропильной конструкции . Есть два пути.

Первый вариант

  • в досках, они заменены на 1/3 глубины доски;
  • Гвозди
  • и металлические уголки позволят надежно закрепить стропила;
  • гвоздей (2шт.) Поперечина забивается с бортов;
  • сверху забивается дополнительный гвоздь;
  • Крепежные уголки
  • окончательно фиксируют стык.

Второй вариант

  • в рафиле, не проводилось;
  • снизу, специальная опорная планка, упирающаяся в мауэрлат;
  • гвоздей забиты как в первый раз.

Контрольный стержень имеет длину 1 м. Второй вариант подходит для стропил, имеющих небольшую высоту.

Крепление вяжущего бруса возможно только после точных расчетов и заготовок из качественных материалов. Покупка бруса ненадлежащего качества с повышенной влажностью может привести к нарушению прочности конструкции.

Для крепления Maurolalat к стене из топливобетона используйте анкер со специальными дюбелями или химический метод монтажа. Обязательно выполнить Теплоизоляция армирующей ленты из экструдированного пенополистирола.

Соблюдение требований позволит закрепить Маурилалат и создать прочную стропильную конструкцию.

При соединении газобетонных блоков с другими элементами конструкции возникают трудности. Обычная застежка не устоит в пористом материале.Это особенно важно при установке массивных деталей. Существует несколько вариантов монтажа, позволяющих прикрепить мауэрлат к газобетону без Армопоя.

Назначение мауэрлата

Одним из основных несущих конструктивных элементов конструкции является Маурилалат. Он отвечает за распределение нагрузки от всех элементов кровли: утеплителя, стропильной системы, внутренней стороны коньков, кровли. Его ценность соизмерима с важностью фундамента для здания.

Нагрузки очень большие. Кровельные ставки имеют выдержку перпендикулярно стенам. Ветер и снежный покров усиливают давление. Точечные нагрузки особенно разрушительны для стен из штучных материалов — кирпича и газобетона. Поэтому необходимо распределить эффект по всей длине конструкции. С этой задачей хорошо справляется брус из бруса, упираясь в торцевую часть стены и плотно к ней прислонившись.

Наличие мауэрлата также упрощает процесс монтажа стропильной системы.Деревянные элементы проще соединить между собой, чем прикрепить к монолитной стене. Это дает возможность делать разные варианты соединений: подвижные или глухие с застежками.

Для мауэрлата выбирается брус деревянный размером от 100х100 до 150х200 мм. Этот элемент должен быть в два раза толще стропильной стопы. Ширина подбирается по толщине стены. Между краем бруса и краем стены с двух сторон лучше оставить до 50 мм.Такое расположение защитит мауэрлат от погодных условий и согреет его.

Если сделать этот элемент из бревен, установка стропильных ног и крепление к основанию может усложниться. Потребуются определенные столярные навыки. Это обязательно отобранная качественная древесина высшего сорта, без выступающих сучков, кривизны, следов гниения и трещин.

Лучший выбор — древесный материал Но не всегда его можно найти.В качестве альтернативы используйте тщательно подобранную сосну. Стропильная система может состоять из металлических элементов. В этом случае Маурилалат изготавливают из стали (зарубежной или швеллерной).

Каркасные конструкции, дома из бревна и бруса могут обойтись без мауэрлата, его роль будет играть верхний ряд стеновых конструкций. Бетонные постройки менее подвержены точечной нагрузке, поэтому могут обойтись и без опорной надстройки для крыши, если перекрытие крепится к выступающим балкам.

Для крепления мауэрлата к керамизитоблокам без армопояса применяется замкнутая схема, предполагающая конструкцию каркаса, охватывающего здание по периметру.Эта конструкция самая надежная. Если фронтоны из газобетона, то выполнить каркасную схему кладки не получится. В этом случае нужно обеспечить максимально прочное сцепление стены и бруса.

Варианты крепления

Каждый из вариантов монтажа Maurolalat имеет свои достоинства и недостатки. Существует несколько ситуаций , в которых можно обойтись без армирования и использовать альтернативные типы крепления:

Снижение давления обеспечивается за счет использования стропила подвесного типа, надежно фиксируемого с натяжкой с горизонтальным расположением.Наклонные стропила с опорой конька, имеющие шарнирное звено, также могут снизить нагрузку.

С помощью проволоки

Самый простой вариант применяется в основном при строительстве кирпичных стен. Между 4-5 между верхними рядами прокладывают пучки стальной проволоки, содержащие 3-4 жилы диаметром 3 мм. Их концы должны выходить на обе стороны стены. Освобождения проволоки должно хватить, чтобы покрыть брус мауэрлата, затягивая и закручивая петлю. Проволочные балки и последующие соединения следует располагать между парами стропил.

После подготовки стены необходимо разложить гидроизоляцию на ее конце. Брус укладывается поверх конструкции и уровней. Далее из проволоки создается петля и затягивается с монтажом. Необходимо обеспечить плотное прилегание бруса к поверхности стены.

Укладка балок под газобетонные блоки производится перед двумя последними рядами. Это комплексный и более твердый кирпич, поэтому использование проволоки для крепления кровли к стенам из газобетона не всегда оправдано на практике.

На анкерах и дюбелях

Газобетон — довольно хрупкий материал, поэтому при завинчивании анкеров и дюбелей на поверхности могут образоваться трещины или сколы. Для качественной фиксации потребуются анкеры максимальной длины — 300-500 мм. Стоят такие застежки достаточно дорого. Установка Мауролалата с помощью анкеров включает в себя несколько этапов:

Увеличивать короткие участки бруса можно с помощью запорных составов типа «в полтере» и «в лапу». Их нужно будет закрепить шпилькой или якорем.Углы совмещаются одинаково, для лучшей фиксации их можно усилить стальными скобами.

Для стыковки на стене лучше использовать штанги такой же длины.

С помощью химических анкеров

Химические анкеры — это новый способ крепления Maurolat к стене из пенобетона. В продаже много разных видов, поэтому часто можно наткнуться на подделку. Чтобы купить надежный материал, лучше отдать предпочтение проверенным брендам: Sormat, Tox, Hilti, Tecfix, Nobex, Kew, Fischer, Tecseal, Technox.

Химические анкеры отличаются способом применения. Тип ампулы — в отверстие для якоря помещается капсула, содержащая состав из 1-2 компонентов. При взаимодействии с воздухом вещество быстро затвердевает. Разрушение ампулы происходит при забивании в отверстие шпильки или анкера, состав покрывает все свободное пространство, включая нити. Замерзание происходит через 25-45 минут в зависимости от температуры воздуха. Это крепление надежно фиксирует материал и выдерживает большие нагрузки.

Альтернативный вид — полимерная смесь в тубах или картриджах, распределяемая пистолетом-дозатором (в некоторых случаях обычные модели герметиков и «жидких гвоздей»). Установка приставки в газобетон осуществляется в следующие этапы:

Химические анкеры для установки мауэрлата на газобетон обладают рядом преимуществ:

Материал имеет ряд недостатков:

  • Высокая цена. Для пористого газобетона потребуются глубокие каналы, а значит, и большое количество композита.
  • Химические анкеры не выдерживают высоких температур. Но нагрев более 100 градусов — большая редкость для мауэрлата, поэтому минус не существенный.

Применение закладных шпилек

Крепить мауэрлат на газобетон без армопоя можно при помощи шпилек, которые открываются от стены и удаляются друг от друга на нужное расстояние. Расположение хранимых креплений следует отметить на планке. Для этого сверху укладывают Маурилалат и слегка прижимают.Концы застежек оставят следы на материале.

Затем штырями устремляется гидроизоляционная лента, накладывается брус с подготовленными отверстиями. Концы шпилек герметизируются и стягиваются гайками. Мауэрлат получается плотно прижатым к стене.

Для закручивания шпилек при возведении стены необходимо просверлить отверстие в углублении глубиной 500 мм и диаметром больше штифта на 3-4 мм. Для заливки канала используется кладочный клей.Композитная масса вводит пятку до упора и оставляется до полного высыхания.

Другой вариант растраты — их приварка к металлическим пластинам в перпендикулярном положении. Полоски укладываются в шов перед клеммами из газосиликата. Они обеспечивают фиксацию шпилек и защиту от выдергивания. В верхних блоках необходимо предварительно просверлить отверстия под штифты. Края керамзитоблоков имеют богатую форму, чтобы избежать деформации из-за толщины металлических пластин.

В конструкции небольшого дома из газоблоков с простой скатной крышей нет особой необходимости заливать армирующую ленту, гораздо дешевле и быстрее крепить мауэрлат к газобетону без Армопоя. Технология удешевляет время, строительство происходит быстрее, но не получается проще, так как такой способ крепления мауэрлата непосредственно на стене требует аккуратности и аккуратности.

Особенности крепления мауэрлата к газобетону без армопояша

Проще говоря, не зная технологических приемов правильного монтажа, лучше не рисковать и использовать классический способ, с укладкой арматуры и лентой бетонирования.С другой стороны, проблема только в соблюдении технологии, секретов в этом нет, и при должном терпении и аккуратном закреплении деревянного бруса без Армопоя не составит большого труда.

В первую очередь необходимо знать, в каких условиях можно крепить мауэрлат к газобетону без Армопоя:

  • В конструкции каркаса кровли стропила не должна создавать дополнительную режущую нагрузку на верхний край крыши. стены;
  • Здание и крыша в первую очередь ориентированы на землю, поэтому потоки ветра создают минимальное давление на кровельные стержни;
  • Наклон крыши выбран достаточно большим, чтобы зимой сильный снежный покров выдавил стропила и мауэрлат за верхний край стен.

Совет! Способ крепления мауэрлата без Армопоя нужно выбрать до того, как будут выложены стены. Необходимо принять решение до того, как будут размещены последние три ряда блоков. Именно на уровне третьего-сверху рядов уложен предпоследний слой стеновой арматуры, который удобно использовать для того, чтобы закрепить брус прямо на стене из газобетона.

Ситуация со стропилами станет более понятной, если посмотреть на схему ниже.

Подвесные рафтинговые балки после установки и выравнивания на коньке и мауэрлате обязательно соединяются-затягиваются горизонтальными бруспетами.

Если балка рукава находится на лыжной трассе с помощью петли, то пятку стропила, которая опирается на поверхность мауэрлалата, необходимо закрепить на скользящей резиновой смеси. В противном случае под тяжестью кровли деревянный брус свалится с поверхности.

Веские аргументы против Армопояса

Большинство мастеров, занимающихся строительством зданий из газобетона, уверены, что устройство Армопояша решит все проблемы с устройством мауэрлата и кровли.На самом деле это не совсем так, по одной простой причине — будущий дом строится из крайне непрочного газобетона. Поэтому на стены из газобетона нельзя переносить приемы и технологии Армопояса, успешно работающие на кирпичных, блочных и бетонных зданиях.

Принципиальных возражений против Аропояша всего два:

  • Во-первых, при любой схеме производителя аропояза можно закрепить только верхний ряд газобетона, поэтому крыша тоже имеет ограничения, как в тот случай, когда этого ремня нет.Бетонный каркас хорошо перераспределяет нагрузку подвеса, но все усилия от Армопояса приходится только на верхний ряд газобетона, отсюда и появление трещин на верхнем крае стен;
  • Поддерживать Маурилалат на Аропоясе — значит создавать огромные проблемы с мостом холода в той части крыши, где пенобетон хуже всего. Даже укладка слоя утеплителя из ЭППС помогает слабо, нужно искать способы устроить производство по удалению конденсата из Армопояса.

Третий аргумент против бетона связан с затратами. Сводка царской ленты оставит сумму примерно трети части сметы на возведение фундамента. Для дома 4х8 м это примерно 60-100 тысяч рублей. Понятно, что скрепить мауэрлат и каркас крыши на мауэрлат, жестко связанный армоуставами бетона, намного проще. Иногда мастера-кровельщики даже отказываются класть крышу по газобетону без Армопоя, но технологически это вполне возможно.

Как крепить мауэрлат к газобетону без армопояша

Существует несколько надежных и проверенных способов, позволяющих надежно закрепить брус мауэрлант на пенобетонных стенах. Рекомендуемые варианты:

  • Использование разливов с закладными элементами;
  • Укладка бруса стальной отожженной проволокой;
  • Схемы, позволяющие закрепить пиломатериал химией;
  • Применение пайки.

К сведению! Помимо перечисленных вариантов, закрепите Маурилалат с помощью анкерных болтов.

Крепление мауэрлата к газобетону без армопояш Анкеры

Это единственный способ, от использования которого нужно сразу отказаться, без Армопояса лучше не рисковать.

Анкерное крепление отлично работает на Армопоясе из бетона, кирпича, шлакоблока, но из-за небольшой площади поверхности контактной втулки крепеж может вырвать из корпуса газобетона первый сильный ветер .

Для крепления мауэрлата анкерами потребуется в три раза больше точек крепления, на каждую из которых придется нанести дорогостоящий клеевой состав.Стоимость такого крепежа будет не меньше стоимости традиционных армуров, а пользы для бетона практически нет.

Шпилька крепления

Самый простой способ построить здание из газобетона без армирующего пояса для закрепления деревянного бруса с помощью закладного элемента и шпилек с резьбой не менее М16. Способ очень похож на вариант с анкером, но отличается глубиной и диаметром стержня с резьбой, который нужно будет закрепить в газобетонном блоке.

В этом способе вложения есть один нюанс. Перед укладкой последних трех рядов коробчатых блоков необходимо нанести намеченные линии установки будущего резьбового крепления Maurolat. Обычно просто наносят на стены вертикальные линии. Далее под уложенную стальную арматуру кладут закладные элементы, чаще всего это стальные пластины толщиной 5 мм с приваренной гайкой М16. Оставшиеся ряды газобетона выкладываются на стенах в обычном порядке.

Для того, чтобы закрепить стойки в стене потребуется:

  • Просверлить вертикальное отверстие диаметром 20-25 мм до уровня плит, уложенных в газобетон, обычно необходимо просверлить коричневый до метра глубины;
  • Вкрутите стержень с резьбой в гайку с пластиной;
  • Чтобы правильно закрепить шпильку, ее нужно будет выровнять по уровню и выставить в отверстии;
  • После того, как удалось выровнять и закрепить все стержни, свободное пространство заливается бетоном или клеевой смесью.

Через день можно наносить мауэрлат прямо на газобетон. Это единственный способ закрепить мауэрлат на стене с минимальными затратами и максимальной степенью надежности. Еще один вариант установки мауэрлата на газобетон без армирования приведен на видео

Монтаж мауэрлата на дерзкий

Понятно, что не всегда предусмотрительно закладывать плиты в стены из газобетона, а горизонтально проткнуть шуртен до застежки просто невозможно.Если ящик из газобетона имеет небольшие размеры, то партия мауэрлата без Армопояса может быть столярной, с применением пайки.

Технология практически ничем не отличается от предыдущего способа. Изначально в мауэрлате, уложенном на газобетон, просверливаются центровочные отверстия, брус обыкновенными самозатяжками высовывается на поверхность стен. Это позволяет правильно выровнять и бороться с мауэрлатом до окончательного крепления.

Под брус последовательно наносится гидроизоляция, укладывается каучукоид, после чего можно просушить 25-30 мм отверстия под дубовую пайку на глубину 70-80 см.Осталось залить клеем и закрепить стержни. У стержней срезаются верхушки, столярный саморез вклинивается внутрь, позволяя разделить раструбы и тем самым жестко закрепить мауэрлат. На первый взгляд такой способ производит впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно если вспомнить, что большинство брусчаток собирают с помощью пайки.

Крепление химическими анкерами

Относительно новый метод позволяет закрепить брус или доску практически в любом месте стены из газобетона.Для удержания в Мауролалате используются резьбовые анкеры, но они заворачиваются не в корпус из пенобетона, а в специальную полость, залитую быстротвердеющей смолой.

Сделайте предварительную разметку на стенах точек, в которых планируется строительство бруса. Далее демонтируются доски мауэрлата, а в газобетоне просверливаются отверстия для устройства химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр пробковой полости был не менее 35 мм.

Полость под заливкой самонаклоняющейся смолы вырезается специальным приспособлением. Косая фреза представляет собой сверло с загнутым под углом 15 ° на режущей кромке. Насадка устанавливается на сверло и последовательно в несколько проходов просверливается полость под трубку конической формы.

Перед закреплением анкера отверстие продувается воздухом. Вы можете использовать ручной насос для накачки шин или любое подобное устройство. Далее на отверстия необходимо закрепить пластиковую насадку, через которую шприц давится смолой, смешанной с отвердителем.

Через 10 минут необходимо завершить анкерный болт, выровнять его по вертикали и временно закрепить до окончательного затвердевания пластика. Перед установкой анкера нужно тщательно очистить от пыли и обезжирить растворителем. Еще час мауэрлат можно закрепить на газобетоне. Достоинством химических анкеров является простота технологии и высокая надежность крепления без использования Армопояса. Минусом остается дороговизна самонаклоняющейся смолы и невозможность скрепить мауэрлат при температуре ниже 15 o C.

Крепление Maurolalat к газобетонной проволоке

Чтобы закрепить Maurylalat на стенах из газобетона, не потребуются дорогостоящие материалы или специальные инструменты. Достаточно иметь электрическую дверцу с длинным сверлом с насадкой, ножницами для резки проволоки и строительным стержнем диаметром 5 мм. Иногда его дополнительно используют с проволокой толщиной 2 мм для перевязки арматуры.

Совет! Если стены из газобетона кладут другие мастера, а расположение арматуры неизвестно, также будет нелишним воспользоваться ручным прибором для поиска скрытой проводки.

Достоинством этого метода является исключительная простота процесса. Чтобы закрепить планку Mauerlalat на стене, достаточно соединить проволочную петлю и натянуть древесину на опорную поверхность, как на видео

Перед тем, как приступить к установке, вам необходимо решить две задачи. Во-первых, необходимо будет сразу установить на стены толстый и очень тяжелый брус и сразить отдельные детали мауэрлата за один проход.

Во-вторых, нужно будет выбрать линию и расположение отверстий для сверления.Лучшим вариантом считается просверливание отверстий ниже уровня укладки последнего армирующего слоя. Однозначно не подходят участки стен над оконными и дверными проемами.

Перед закреплением Маурилалата отрежьте провод и зажгите, чтобы он стал более мягким и пластичным. Материал пропускается в отверстие и накручивается на угловой край мауролалата путем монтажа, оставшиеся усы срезаются ножницами.

Некоторые мастера перед креплением бруса надевают проволочную спиральную пружину, намотанную из кусков прутьев толщиной 2 мм.Самодельная труба вставляется в просверленное отверстие в газобетоне, чтобы избежать резания материала стены сильным натяжением крепежа. Метод не гарантирует стопроцентной сохранности газобетона при неправильной балансировке стропила, но не дает проволочной оплетке разрезать стену, как ножовкой, при порывах ветра.

Так как под мауэрлатом нет прочных бетонных арматур, то особое внимание нужно уделить правильной и равномерной затяжке гаек на пятках или анкерах.Обычно застежки заворачивают на ключ, соблюдая правило диагонали. То есть каждая следующая точка для гаек должна располагаться на противоположной стороне стены от предыдущей гайки.

Заключение

Выбор способа, каким именно крепить мауэрлат к газобетону без Армопоя, необходимо производить с учетом толщины стен, размеров здания и конструкции крыши. Для бани лучшим вариантом станет застежка на проволоку, для небольшого дачного участка на даче можно использовать химнкенер или шпильки.Двухэтажные дома лучше строить с армирующими арматурами из стального проката.

Одним из важнейших нюансов технологии строительства дома из газобетона является крепление мауэрлата. Характеристики блоков не позволяют выдерживать высокие точечные нагрузки, без принятия проектных мер стены просто разрушатся. Правильно выполненное крепление подразумевает закладку Армопояса, этот этап пропускать не рекомендуется. В случае невозможности его организации мауэрлат идет прямо со стеной и фиксируется с помощью проволоки, анкеров, шпилек или копильонов.Способ определяется заранее, при отсутствии опыта этот вид строительных работ лучше доверить специалистам.

Возможные способы крепления

В зависимости от типа схемы обвязки выбирается один из двух вариантов крепления Мауролалата к газобетону: заливка монолитного ж / б пояса по периметру здания или размещение крепежных элементов непосредственно в кладке или блоках. Первый способ помимо обеспечения максимальной надежности способствует перераспределению нагрузок, выравнивает стены и защищает их от деформаций, в том числе усадки.Наличие Армопояса обязательно при ведении строительства в районах с сейсмической активностью, возведении домов из газобетона в один этаж, применении тяжелых кровельных материалов, сложной формы кровли.

Стандартная инструкция по его закладке включает в себя следующие шаги:

  • Подготовительный: расчет крепежа и выбор промежутка между ними. Основным ориентиром является схема размещения стропила: при равном количестве точек крепления к мауэрлату не должно совпадать с точками закрутки.
  • Укладка П-образных блоков поверх последнего ряда по периметру стены из газобетона. Они выполняют роль опалубки, рекомендуемая ширина от 25 см.
  • Монтаж арматурного каркаса из стержней толщиной 10 мм. На этом этапе происходит укладка шпилек для крепления мауэрлата с интервалом не более 1 м, строго вертикально, с вязальной проволокой к основным рядам. Особое внимание уделяется углам, в этих местах металлические стержни прогибаются на длину не меньше ширины ремня.Аналогичные действия повторяются по периметру несущих стен, включая фасадные и перегородки.
  • Устройство изоляционной прослойки из уплотненного пенополистирола. Он расположен ближе к внешнему краю стены из газобетона.
  • Заливка внутренней полости бетоном со степенью хранения не ниже М200, герметизация, удаление излишков и тщательное выравнивание верхнего слоя. Полиэтиленовое покрытие и стандартный влажный уход в первые дни.

Можно приступить к следующему этапу привязки стен мауэрлата к стенам из газобетона. Все опалубочные конструкции снимаются (используются при заливке монолитной железобетонной подушки по периметру и ширине, такое исполнение характерно для кирпичной кладки, но иногда применяется для домов из газосиликата). Далее поверх верхней стороны, контактирующей с будущим мауэрлатом, маркируются 2 слоя гидроизоляции, этот этап невозможен.На обработанных антисептиками и антипиренами и хорошо просохшей деревянной планке обозначены точки крепления. Проще всего это сделать, приложив его к Армопоясу поверх шпилек и ударив кувалдой, отверстия просверливаются по диаметру стержней (не менее 14 мм). После этого остается только прикрепить мауэрлат к топливобетонной стене и затянуть гайками или шайбами.

Завершающие этапы работы выполнить сложно, сил потребуется минимум 2 человека.Помимо капитальных стен Армопояс монтируется на любые секции, в основе которых лежат элементы кровли (например, стойки для коньков или подстилки). При отсутствии опыта стоит просмотреть видеоинструкцию по теме «Как исправить мауэрлат». Если вам необходимо устранить ошибки, возникшие в процессе кладки, лучше обратиться к специалистам хотя бы за советом. Монтаж стропил возможен только по окончании всех работ по фиксации мауэрлата и проверки качества соединений.

Как крепится мауэрлат к стене при отсутствии Армопояса?

Укладка монолитной ленты не всегда возможна, в некоторых случаях прибегают к другим методам расточки бруса. Проще всего зафиксировать на 3-4 ряда до верха стальной проволокой между блоками. Его длина подбирается с учетом сечения мауэрлата: при складывании должно хватить на обхват и скручивание. Шаг зависит от расстояния между быстрыми конструкциями.К этому варианту часто обращаются при креплении бруса к стене одноэтажного дома из газобетона.

Для легких и малогабаритных зданий насадка мауэрлата подходит также для резьбовых шпилек из оцинкованной или нержавеющей стали. Их монтируют в кладку на 1-2 ряда до верхнего края, минимально допустимая величина пучков таких изделий в стену из газобетона — в 2 раза больше высоты блока. Стандартная длина улицы — в пределах 1 м, диаметр — от 8 до 24 мм.При необходимости затем обрезаются выступающие участки.

Крепление мауэрлата деревянными прутьями возможно как при бронировании Армопояса, так и без него. Они обработаны антисептиками и хорошо просушены длинными пробками. Их монтируют в стену из газобетона ближе к верхнему краю и соединяют с мауэрлатом с помощью скоб. Альтернативный вариант — их закладка между блоками, количество штук не меньше количества стропил.

Высокая надежность крепления обеспечивается анкерами: механическими или химическими.В первом случае метод заключается в вкручивании раскладных дюбелей сечением в пределах 12-14 мм в газобетон. Второй — использовать химические анкеры (капсульные или в виде трубки с составами на основе полимерных смол). Минимальная глубина прокладываемой ямы — 2 ряда кладки.

Основное преимущество Анчоровки — это возможность фиксации Мауролалате без сложных организационных мероприятий в процессе кладки газоблоков, достаточно просто провести самостоятельно.Тем не менее, наилучшие результаты наблюдаются в самой фиксированной технике, то есть либо закладываемой одновременно с армопоясом, либо фиксируемой с помощью химических составов (в последнем случае сварочные работы запрещены рядом с составами). К минусам метода можно отнести высокую стоимость: из всех технологий приставка без якоря Армопояс будет стоить дороже всего, и чем надежнее, тем выше будут затраты на результат.

К нарушениям технологии монтажа мауэрлата своими руками относят:

  • Отсутствие водонепроницаемого слоя между брусом и верхом стены.Предпочтение отдается современной битумно-полимерной мастике, бюджетный вариант — каучукоид, полиэтиленовая пленка для этих целей не подходит из-за малой прочности. Минимальное количество слоев гидроизоляции — 2.
  • Посадка мауэрлата, не обработанного антисептиками (контактная сторона остается незащищенной) или использование не сухой древесины.
  • Установка анкеров или сливов под углом, соединение ненадежное.
  • Неправильно подобранная фурнитура для каркаса, отсутствие нахлеста (рекомендуемый минимум, при необходимости продолжение стержней — 20 см), плотное прилегание металла к стенам из газобетона (хорошо подходят пластиковые стойки для обеспечения необходимые 5 см).

При использовании необработанной древесины мауэрлат фиксируют гайкой, периодически проверяют надежность креплений, при необходимости подтягивают. Эта операция проводится не реже одного раза в год в течение 4-5 лет, до окончания усадочных процессов. Полностью использованную и установленную штангу практически не нужно подтягивать, ее осмотр проводится во избежание.

Как крепится крыша дома из газобетона. Как прикрепить мауэрлат к стенке плода? Крепежные элементы, используемые для данного вида работ

Вопрос, как крепить мауэрлат к газобетону без Армопоя, достаточно редко, потому что такое соединение в строительстве — скорее нонсенс.Чтобы понять это, нужно разобраться, зачем нужен Армопояс, и что представляет собой Маурилалат и его назначение.

Газобетон есть?

Но в первую очередь отметим, что строительство домов из газобетона на пике популярности, и спрос на этот стройматериал растет. Итак, многие сталкиваются с ним, когда едят в собственном доме. Что нужно знать о газобетоне:

  • относится к категории пористых материалов;
  • хорошие теплоизоляционные качества;
  • не самое низкое влагопоглощение;
  • хорошая несущая способность;
  • низкая прочность.

Это последняя характеристика, определяющая возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет сильно его нагружать, особенно точечную.

Что касается самого мауэрлата, то это конструкция, которая размещается на верхних поверхностях стен. Фактически он выполняет функции ленточного фундамента, распределяя равномерную нагрузку с крыши на стены дома. Изготавливается в основном из деревянного бруса минимальным сечением 100х100 мм.Следует добавить, что этот элемент кровли упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь об Армопоясе. Его основная задача — это гора мауэрлата. И если в конструкции дома нет, то есть определенные проблемы, связанные именно с застежкой Mauerlat Brous. Есть несколько способов крепления. Их хорошо используют строители, если дома возводятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, с основными элементами, обозначенными вопросом, как крепить Маурилалат к газобетону, ознакомился. Осталось разобраться со способами и понять одну важную идею. Есть мысль, что к предлагаемому крепежу стоит отнестись с большим количеством оговорок. Потому что установка Мауролалата на блоки из газобетона без заливки с армирующим поясом — мероприятие достаточно сомнительное.

И сколько бы вы не искали технологий, все они окажутся как минимум доступными.И при каждом варианте есть огромное количество противопоказаний. И хотя есть много информации о некоторых порталах, которые кладут Маурилалат на газобетон и уплотняют его, все в один голос уверяет, что есть определенные критерии, которые необходимо учитывать.

Например:

  • можно использовать этот метод (без армопоя), если постройки построены небольших размеров;
  • , если крыша простой конструкции, покрытая легкими кровельными материалами;
  • , если в конструкции стропильной системы используются висячие стропила, которые натягиваются надежными стяжками между собой;
  • , если втулки установлены, ведущие вдоль оси укладки конька.

Кстати, последний вариант как нельзя лучше подходит для данной ситуации. Поскольку часть нагрузки от крыши будет ложиться на опору под коньком, это снизит нагрузку на стены. И все же перед тем, как устанавливать мауэрлат на газобетон, необходимо хорошо подумать, а стоит ли проводить этот процесс без заливки Армопояса.

Вариант №1

Крепление мауэрлата к газобетону без армопояша лучше всего проводить при помощи стальной проволоки диаметром 4-5 мм, которую скручивают в 2-4 слоя.Этот метод часто используется при укладке бруса Мауэрлант на кирпичную кладку. Как проходит этот процесс. Есть несколько жестких требований:

  • в кладку из газобетонных камней в третьем или четвертом ряду до конца кладки нужно уложить проволоку, то есть поверх проволоки уложить 3-4 ряда блоков; №
  • длина скрутки должна быть такой, чтобы с двух сторон она подходила к лестничному мауэрлату, перегружала его и закручивалась, образуя крепление;
  • Шаг прокрутки проволоки равен шагу монтажа стропильных ножек.

Пример крепления мауэрлата Брус на проволоку

Перед укладкой мауэрлата без армопояса на стены из газобетона необходимо полить стены для гидроизоляции. Проще всего разложить каучукоид в два слоя. После этого брус укладывается в штабель. Он должен быть выровнен либо на внешней поверхности стены, либо на внутренней. Определяется горизонталь. После этого проволочные оплетки затягиваются с монтажом. Главное, чтобы стяжка была прочной и плотной.


Пример правильно протянутой проволочной оплетки с креплением

Вроде как решение проблемы. Но поговорим толково. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно это будет заметно при эксплуатации кровли, когда на нее будут действовать ветровые нагрузки. От них проволока будет работать как пила. Но именно этим инструментом нарезаются блоки, когда их нужно подогнать под требуемые размеры.

То есть такой вариант при кажущейся правильности использования вызывает большие сомнения.И чем сильнее мауэрлат затянет проволоку, тем быстрее он будет резать блоки.

Вариант №2.

Установка мауэрлата брю без армопояса с помощью анкеров и дюбелей. Для крепления здесь предлагается использовать анкер длиной не менее 30 см, лучше 50. Внешний вид У них такой:

Как происходит этот процесс:

  1. На стены после гидроизоляции их верхних торцов укладывают маурилалат.
  2. Через каждые 1-1,2 м в нем, а также одновременно в топливных блоках, проделываются отверстия сверлом и сверлом, диаметр которых подбирается под диаметр дюбеля для анкера.
  3. Петушиные дюбели.
  4. Вкручивают анкерные болты.

Для крепления мауэрлата к газобетону без армопояса лучше использовать анкер диаметром не менее 12 мм. И еще — под гайку подберите шайбу большего диаметра.

Итак, сам метод можно считать надежным. Если это касалось армирующего пояса из бетонного раствора, сомнений не было. Это стопроцентно надежное крепление. С газобетоном даже при использовании длинномерного анкера нет уверенности, что крепление такого типа выдержит серьезные нагрузки, исходящие от конструкции кровли.Одно дело закрепить на газобетонной полке, шкафу или телевизоре, другое дело, когда нагрузка с кровли составляет не одну тонну разных материалов.

Вариант №3.

Крепление мауэрлата к топливобетонной стене с просыпью. В нем используется шпилька диаметром не менее 12 мм. Укладывается стенами при кладке блоков ниже последнего ряда на 2-3 блока. Получается, что стенки шпилек будут зацепляться за стенку с двух сторон. Поэтому его длина выбирается в ширину стены из газобетона.

В этом случае мауэрлат на газобетон укладывают так же, как и в предыдущих случаях. Но крепление производится методом скрутки проволоки. На концах стальных «косичек» делают петли, которые надевают на концы шпильки. Т.е.:

  • сначала надеть одну петлю, например, на внешний конец застежки;
  • затягивается гайкой М12 с уложенной под нее широкой шайбой;
  • витая проволока
  • проедает стенку соответственно и маурилалат;
  • свободная петля на противоположном конце вставляется в свободный конец шпильки;
  • затяжка с гайкой и шайбой;
  • Требуется крепление, которое выполняется закручиванием скрутки по бруску мауэрлата, то есть притягивается последняя к стене.

Надо отдать должное такому способу крепления Maurolat к стене, построенной из газоблоков. По многим позициям он более надежен. Во-первых, проволока не контактирует с обедненным материалом. Таким образом, нет никакой нагрузки от ее скручивания, которая могла бы ее разрезать. Во-вторых, шпилька укладывается, не нарушая целостности блоков, что очень важно для топливобетонного материала. Но даже такой вариант не гарантирует стопроцентной надежности крепежа.

Вариант №4.

Сегодня необходимо говорить об инновационных способах крепления, ведь научно-технический прогресс не стоит на месте и предлагает нам новые материалы, повышающие прочность крепления. Это так называемые химические якоря. По сути, это все тот же металлический прибор, который вставляется в стену. Но вместо металлического дюбеля в отверстие заливается двухкомпонентный клеевой состав, который при контакте с воздухом быстро полимеризуется, образуя твердый состав.В него вставляется стальной анкер, пока материал не затвердел.

На сегодняшний день производители предлагают две разновидности химических дюбелей:

  1. Готовый двухкомпонентный состав в колпаке, который для удобства подачи смеси наносится на пистолетную насадку.
  2. Состав в стеклянной капсуле, которую нужно вставить в подготовленное отверстие. Затем в него вставляется якорь, который может сломать капсулу, тем самым смешав два компонента между собой и создав условия контакта с воздухом.

Процесс крепления мауэрлалата таким способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, которая рассматривалась в варианте 2. Только вместо стального дюбеля в подготовленное отверстие вставляется либо капсула, либо состав навеса. льется. Самый главный Б. Последний случай — Заклеить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Следует добавить, что химические анкеры сегодня предлагают разновидности именно для газобетонных материалов.Именно их нужно использовать для крепления.

Теперь по поводу надежности крепежа. Это один из самых надежных вариантов. Но никакой информации о том, что кому-то это уже понравилось, нет. Следовательно, вы можете строить только догадки. Хотя теоретически все должно работать.

Вариант №5.

Здесь все те же шпильки, только они будут устанавливаться вертикально и выполнять функции анкеров. Он сварен стальными полосами толщиной 5 мм, шириной 50 мм, длиной равной ширине стены.Устройство устанавливается на этапе устройства стены ниже верхней плоскости торца на 2-3 блока. Поэтому важно точно определить длину шпилек. Указание по установке — лента поперек стены. Вариант лучше использовать, если стены поднимаются из двух блоков, поэтому между блоками будут предусмотрены стойки, не нарушая их целостности.

Хороший вариант крепления, один из лучших, но при одном условии — масса крыши не должна быть большой.Нагрузка на стены в этом случае наклонная, поэтому крепеж работает на изгиб. Чем шире будет полоска в конструкции крепления, тем лучше.

Обобщение по теме

Есть несколько вариантов крепления мауэрлата без заливки армуоа. Сложно сказать, как поведет себя вся конструкция, будут ли крепежи надежными. Поэтому не стоит рисковать и избегать трат. Залейте Армопояс и все ваши проблемы решатся одновременно.

Для правильного монтажа и монтажа стропильной системы кровли, грамотного распределения больших нагрузок на постройку строители прибегают к использованию важного элемента — мауэрлата.Мауэрлат — это деревянное или металлическое крепление, которое закрепляется в верхней части стен. При этом он должен быть надежно закреплен.

Если строители применяют стропила из металла, то нужен мауэрлат из диодеавы. Он крепится к стене из газобетона без армопояша и выполняет две функции:

  • распределяет нагрузки, которые передаются на стены конструкции;
  • Металлический мауэрлат нападает на сплавные элементы кровли.

Подбор строительных материалов

При изготовлении деревянного мауэлалята используют бруски.При этом крепление специалисты советуют производить из лиственных деревьев, обработанных специальными антисептическими средствами. Бруски следует ставить по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо закрепить с помощью гвоздей. Это поможет сделать прочную, прочную деревянную конструкцию. Важно, чтобы ее размер был меньше ширины стены из газобетона. Планка должна быть закреплена на внутренней поверхности таким образом, чтобы между внешним срезом и креплением оставался промежуток в пять сантиметров.Иногда строители используют кирпич в качестве защитного пояса с внешней стороны стены. Перед началом монтажных работ необходимо обеспечить гидроизоляцию между стенами и брусками.

Варианты крепления

Существуют способы, с помощью которых можно безопасно закрепить Маурилалат на пенобетоне. Необходимо, чтобы крепление было зафиксировано максимально надежно, это поможет избежать смещения крыши. В строительстве принято фиксировать элемент с помощью следующих средств:


Гидроизоляция при установке

Между мауэрлатом и стеной конструкции необходима гидроизоляция.Для этого можно использовать полиэтилен, строительные материалы в рулонах или современные средства гидроизоляции. Такая работа крайне важна при строительстве здания, иначе жидкость, способная разрушить мауэрлат, может конденсироваться в области соприкосновения материалов. Защита от проникновения влаги — это этап отключения установки.

Нюансы монтажных работ


Основание используется как основание от 10х10 до 15х15 см.

Специалисты считают, что предпочтительнее устанавливать прочную деревянную конструкцию по периметру поверхности стены.В этом случае нужно сделать деревянные бруски в единый мауэрлат с замком. Его размеры будут зависеть от характеристик штанги. После того, как вы определитесь с типом крепления конструкции к газобетону, вы рассчитаете расположение и количество элементов, можете приступать к монтажу. Прежде всего, к рабочим нужно подготовить рабочее место, обеспечив утепление пространства между мауэрлатом и бетонной кладкой. Важно помнить, что в местах соприкосновения деревянных брущевок и бетонной поверхности возникает гнилая древесина.Гидроизоляционные строительные материалы, уложенные под конструкцию мауэрлата, позволят избежать разрушительного воздействия влаги. Для хорошей гидроизоляции используется два плотных слоя материала. Можно использовать раннероид или более дорогие средства.

Кроме того, следует учитывать, что при установке шпильки или анкера нужно проделывать отверстия в поверхности из газобетона. Но эта задача сложнее, чем может показаться на первый взгляд. Сложность заключается в том, что с помощью строительного уровня невозможно установить точно в вертикальном положении, особенно в жидкой бетонной смеси.Поэтому для начала необходимо определить, где будут располагаться болты, и насколько далеко они будут отклоняться от бетона. Для этого специалисты используют гладкую деревянную доску. Он отмечает точное расположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны быть другие. После этого строители переносят точки прямо на брус, просверливают отверстия по отмеченным точкам. Затем вы должны расположить отверстия на закрепленных болтах и ​​затянуть деревянную цирюльницу гайками.С металлической проволокой работать намного проще. Для этого в брузе просверливаются 2 отверстия, расстояние между которыми должно быть около тридцати сантиметров.

В заготовленные лунки рабочие проделывают металлическую проволоку, закручивая наконечники.

Тот, кто интересовался постройкой частного дома или тем более строил такие постройки, знает, что такое мауэрлат и насколько важно его правильное крепление для всей конструкции в целом. Для тех, кто не знаком со строительным корпусом, поясните, что мауэрлат — это особая деревянная конструкция, целью которой является принятие основной нагрузки с кровли и ее равномерное распределение по стенам дома.Дело в том, что к нему крепятся ножки стропил, и они обеспечивают конструктивную устойчивость всей кровли.

Надежное и грамотное крепление мауэрлата к стенам — ответственная операция, так как от ее точности зависит не только прочность всей кровли, но и ее долговечность. На самом деле Маурилалат может быть даже в виде свежей стальной балки или швелла, если стропила тоже представляют собой металлическую систему, но такие случаи, особенно в частном строительстве, встречаются крайне редко.

Надежность крепления к газобетону напрямую зависит от точности всех предварительных расчетов и способов монтажа. Минимальное сечение деревянного бруса или бревна — 10х10 см, но лучше. Если в качестве мауэрлалата планируется использовать бревно, его нужно класть с одной стороны так аккуратно, чтобы оно плотно прилегало к верхнему краю стены из газобетона.

Выбор материала и расчет параметров

Балки две основные функции:

  1. Равномерное распределение нагрузки с крыши на все несущие стены дома.
  2. Крепление конструкции крыши к строительной коробке.

В качестве основы используется брус размером от 10х10 до 15х15 см.

За основу берется деревянный брус размером, как было сказано выше, от 10х10 до 15х15 см. Лучше всего брать барана из древесины твердых пород, которую необходимо предварительно обработать антисептиками. Все бруски должны равномерно закрывать весь верх стен, а для их надежного скрепления используется прямой замок. При этом замок лучше дополнительно укрепить, загнав на склейку гвоздей.

В результате у вас будет единая жесткая система, когда брусья надежно скреплены двумя соседними и образуют надежную опору для будущих стропил. Бруссия всегда немного больше, чем кладка из газоблоков, поэтому их нужно сместить на внутренний край, чтобы между брусом и внешним краем стены оставалось свободное пространство шириной не менее 5 см. В некоторых случаях по внешнему краю кладут несколько кирпичей, в которые будут стекать боковины Мауролата.

Помните, что перед тем, как перейти на домашнее хозяйство, необходимо будет проложить между деревом и стеной качественную гидроизоляцию.

Монтаж креплений Muerolat

Есть несколько способов крепления мауэрлата к газобетону. В связи с тем, что этот крепеж должен быть максимально прочным и не допускать даже малейших конструктивных сдвигов в современной строительной технологии, используется несколько высоконадежных видов фиксации этих элементов. Это крепление с:

  • надежная стальная проволока;
  • запутался в усиленных анкерах ремня;
  • металлических шпилек, торчащих из железобетонной ленты.

Рассмотрим эти виды крепления к газобетону.

Проволока стальная

Крепление Maurolalat Wired: 1 — стяжка, 2 — мауэрлат, 3 — гидроизоляция, 4 — рафило, 5 — проволока, 6 — крепеж.

При кладке стены за два-три ряда до ее верха между кирпичами проложена стальная проволока так, что она зафиксирована ее серединой.

Оба конца должны быть такой длины, чтобы их хватило для надежного крепления штанги к стене.Для этого проволока должна пройти через отверстие в мауэрлате и надежно зажать.

Количество таких связок не регламентируется, но их количество лучше равняется количеству ножек.

Крепление анкерных болтов

Для лучшего крепления опытные строители Maurolalat советуют армированный ремень. Помимо того, что с таким бетонным поясом крепление к синяку будет удобным и надежным, Аропояс еще и увеличивает прочность всей коробки в целом, делает ее более жесткой.Кроме того, армированный пояс позволяет идеально выровнять по горизонтали верхнюю границу стен, что крайне важно для обеспечения и прочности, и надежности.

Если стены дома построены из газобетона, то крепление Мауролата невозможно без армопоя, так как сам газобетон слишком мягкий Материал, чтобы обеспечить надежность крепления анкерных болтов, шпилек или других крепежных элементов.

Усиленный пояс лучше всего строить с помощью специальных блоков U-образной формы, которые укладываются вдоль верхней грани стен таким образом, чтобы образовывалась единая непрерывная линия желоба.По углам используются блоки с боковой линией позвоночника, чтобы линия водостока не прерывалась. Именно в этот желоб устанавливается арматура из стержней диаметром 12 и 6 мм (поперечные). После установки арматурного каркаса желоба заливают бетонную смесь, при этом производят ее непрерывно и однократно.

Но еще до заливки бетоном в армированном поясе желоба устанавливаются анкеры с резьбой. Они прикреплены с помощью вязальной проволоки. Их насадки должны быть максимально гладкими, для этого используется протяженный шнур или леска.Анкеры должны располагаться как можно ближе к верхней поверхности бетона и к перегибу, соответственно, перпендикулярно линии мауэрлата.

Количество креплений не регламентируется, но их количество должно быть не меньше количества стропил, при этом размещать их нужно так, чтобы они не оказались перекрытыми, поэтому постарайтесь разместить точки крепления как можно точнее. .

После замораживания бетонного раствора анкеры оказываются надежно закрепленными в его толще.Это крепление — самый надежный из всех мыслимых вариантов.

После окончательной отделки бетонный пояс и анкеры укладываются друг на друга таким образом, чтобы анкеры проникали в заранее просверленное в дереве отверстие. После этого крепление происходит закручиванием гаек с шайбами.

Чтобы точно рассчитать места для будущего отверстия под анкерные болты, нужно надеть балку на болты, а затем несколько раз ударить пянкой или ее аналогом сверху. В дереве будут вмятины от контакта с болтами, вот в этом месте и нужно просверлить отверстия.

Иногда это не сплошная бетонная лента для экономии по всей длине стены, а отдельные бетонные подушки. То есть делают аналог котлована в кирпичной кладке, в который укладывают арматуру и заливают бетон по той же технологии, что и пояс. Также необходимо прикрепить анкерные гнезда к стержням арматуры.

Крепление металлическими шпильками

Если у вас небольшой дом и давление на него со стороны крыши не должно быть слишком большим, то можно использовать более простой вариант крепления для скрепления стен стержнем из Мауролалате — стены на шпильках.Эти шпильки представляют собой стальные крепления в виде болтов с крестообразным ответвлением или основанием в виде квадрата со стороной 5 см.

Еще на этапе строительства выполняется кладка кирпича Стилетом в стену, их устанавливают в один или два ряда до конца строительства. Свободной длины разливов должно быть достаточно, чтобы пройти через планку или заблокировать контргайки.

Дальнейшая технология напоминает фиксацию анкерными болтами. Также есть места для сверления отверстий, устанавливаются планки и затягиваются гайки.

Важность гидроизоляции при установке

Выбрав один из предложенных вариантов крепления, произведите точный расчет необходимого крепежа и их будущего расположения. Кроме того, необходимо провести одно важное мероприятие.

Это обеспечивает хорошую гидроизоляцию.

Между стеной и балкой необходимо нанести несколько слоев подходящей гидроизоляции.

Это может быть как простой каучукоид или полиэтилен, так и дорогие современные материалы.Необходимость такой изоляции крайне важна, так как без нее в месте соприкосновения будет скапливаться влага, способная в кратчайшие сроки разрушить всю структуру древесины. Только после укладки выбранной изоляции можно продолжить монтаж мауэрлата.

Непосвященным в нюансах капитального строительства кровли мало кто знает, для чего нужен мауэрлат, какова конструкция. И вопрос, как сделать мауэрлат на газобетоне, полное непонимание.На самом деле он просто привязан. Главное подготовить все комплектующие: арматурный каркас, крепеж, бруски из дерева и грамотно произвести гидроизоляцию и обработку древесины.

Мауэрлат — подробное описание

Конструкция изготовлена ​​из деревянных брусков. Выполняет функцию дополнительной поддержки нагрузки от кровли с дальнейшим равномерным распределением по периметру стен.

Если резюмировать все вышесказанное, мы приходим к выводу — мауэрлат отвечает за две важные задачи:

  • равномерное распределение силы тяжести на стене;
  • крепление стропила к коробке конструкции;

Маурилалат может быть изготовлен не только из деревянных брусков, но и из металлического троса или балок.

В этом варианте стропильную систему тоже нужно сделать стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Материалы и расчеты

От того, насколько надежно крепится мауэрлат к газобетону, зависит прочность и надежность кровли. Поэтому необходимо все правильно посчитать. Минимальные размеры сечения деревянных брусков должны быть не менее 10? 10см.Опытные мастера и дизайнеры рекомендуют использовать более высокие характеристики.


Используется для мауэрлата, это бревна от дерева, одна сторона должна быть стессена. Это необходимо для плотного прилегания к поверхности верхней газобетонной стены.

Что касается породы дерева, то лучше выбирать лиственную. Предварительно перед установкой обязательно обработайте антисептик. Brux укладывают так, чтобы они равномерно покрывали весь верх стен. Прибавьте соседние детали прямым замком, укрепите ногти.

Ширина деревянных брусков меньше, чем у газоблоков, поэтому их необходимо устанавливать, смещая в сторону внутреннего края, не доходя до конца сантиметров на 5.

В конечном итоге следует формировать неразъемную конструкцию с высокой жесткостью и надежной опорой для стропильной конструкции.

Подготовка деревянных брусков перед установкой

Как уже было сказано, бруски перед установкой мауэрлата на газобетон следует обработать антисептиками.Они предотвратят процессы проникновения древесины. Породы брать с сечением 100 мм, а лучше выбирать более прочные от 150 до 150 мм. Оберните их гидроизоляционным материалом, например, битумно-полимерным. Рубероид для этой цели не используется.

Прочная конструкция способна создавать только качественные материалы, неровностей в бревнах быть не должно. Особого внимания заслуживает влажность древесины — она ​​должна соответствовать нормативным показателям. Если используется влажный материал (имелись в виду стержни), то нужно отрегулировать анкерную гайку.

Обработка орехов Hightail должна выполняться один раз в год в течение 5 лет. Это необходимо, потому что в первые несколько лет древесина подвержена сильной усадке. А по мере высыхания материала гайку нужно все время подтягивать. Через 5 лет эту процедуру придется делать больше и меньше. Mauelalat крепится специальными анкерами с гайкой и шайбой. Они должны иметь г- или Т-образную форму с резьбой М12 или М14.

Согласно европейским и международным стандартам, расстояние между двумя соседними анкерами должно быть не меньше и не больше 1-1.2 метра. Особенно это касается сейсмических регионов.

Крепление мауэрлата к газоблокам без Армопояса и с ним

Для выполнения этой задачи нужно проследить, чтобы мауэрлат был установлен правильно и ненадежно. Разработчики используют две технологии крепления: с усиленным поясом или без него.


Способы крепления конструкции с наличием арму

Выбирая газобетон для возведения стен, нужно понимать, что короб дома из него не справится с тяжестью кровли.Конструкция усиленного пояса поможет ей справиться с этой проблемой.

Размеры Армопояса и его назначение

Armopois — это железобетонная закрытая конструкция, охватывающая конструкцию по периметру (то есть вокруг всего здания). Перед ним поставлено задач:

  • защита от деформации стен;
  • дополнительная жесткость здания истощения;
  • регулировка нагрузки на все поверхности стен осуществляется равномерно.

Армопояс — это своего рода фундамент, предназначенный для кровли здания.Его размеры выбираются в соответствии с шириной стен и составляют примерно 25 см. Крайний ряд следует выложить блоками типа английской буквы U. Они впоследствии будут выполнять задачу опалубки при заливке бетона.


Обязательно, чтобы Армопояс производился сплошной монолитной конструкцией.

Установка Армопояш

Пошаговая технология Армопояса выглядит следующим образом:

  1. Изначально опалубку следует возвести по периметру.
  2. Армопояс из монолитных блоков.
  3. Далее идет каркас из стержней арматуры.
  4. Установлены шпильки для крепления.
  5. Теперь все необходимо залить бетонным раствором.
  6. При замерзании опалубку необходимо снять.

После завершения строительства Армопояса и снятия опалубки можно будет приступить к установке Мауролата.


Как установить и починить мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед установкой на газобетон Маурилалат нужно не забыть обработать его антисептическими веществами. Затем оберните тип гидроизоляционного материала: гидроизол, стеклоэсторэластик.

Маурилалат крепится к стеновым конструкциям с помощью шпилек, железной проволоки или анкеров. Если он деревянный, то его можно закрепить специальными металлическими скобами.

После этого нужно будет заплести мауэрлат Пращу. Компаунд осуществляется методом вставки, толщиной не более 25%.Фиксированные болты, винты, специальные уголки, стальные пластины.

Строительство железобетонных армоустойчивых блоков можно предупредить в случае нежелательной продажи газобетонных блоков. Это будет способствовать равномерному распределению силы тяжести на коробке в доме и действию динамической и статической силы, приходящей на стены.

Монтажная техника без армграмента

В требованиях СНиП сказано, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима.Это разрешено делать только в редких случаях. Это можно прояснить тем, что конструкция из газобетона не справляется с дистанционной снеговой нагрузкой, динамикой и ветром. Armopois служит значительной защитой от деформации. В виде исключения допускается закрепление Маурилалата на конструкции без Армопоя.

Такой вариант ускоряет и сокращает процесс строительства. Но в этом случае необходимо соблюдать требования:

  • для фундамента, легкий, но более крупный брус сечением не менее 20 см;
  • его следует укрепить стальными элементами: металлическим профилем, гвоздями или замками;
  • климат, где строительство ведется не суровыми и есть снеговые или ветровые нагрузки, а незначительная прочность.
  • Мауэрлат следует укладывать по отношению к внешнему краю в несущих стенах на расстоянии 0,5 — 1 см. Химические анкеры Mauelalat, стальная проволока или специальные шпильки.

Очень важно перед установкой мауэрлата на газобетон , Точно рассчитайте количество креплений, а также расстояние между двумя соседними креплениями.


Следует понимать, что срок эксплуатации кровли напрямую и во многом зависит от прочности и правильности монтажа Мауролалата.А для этого нельзя допускать ошибок даже, на первый взгляд, незначительных. Только так крыша не будет причиной деформации дома, а послужит надежной защитой от внешних и погодных факторов. Доверить эту работу нужно опытным разработчикам и кровельщикам.

Мауэрлат — особый деревянный, реже металлический, конструктивный элемент кровли. Мы необходимы для равномерного распределения давления кровли на несущие опоры, а также для крепления стропильного каркаса к стене из газобетона.От того, насколько точна и долговечна, зависит надежность и долговечность всей конструкции.

Маурилалат правильно выполняется из бревна или бруса размером не менее 10х10 см, обработанных асептическими растворами, просушенных, без трещин и сук. В том случае, если используется необработанная древесина, то обязательным условием является наличие регулировочной гайки анкера, которую в последующем один раз в год в течение 5 лет подряд необходимо подтягивать.

Редко разрешается использовать швеллер или балку для постройки, но в этом случае стропила должны быть металлическими, а нагрузка на газобетон увеличивается в разы, а приставки в основном необходимы, да и стоимость такого проект не впишется во все рамки бюджета.

Направляющая для крепежа

Изначально для равномерного распределения давления на каркас здания сооружается железобетонный пояс, чтобы избежать вспашки пенобетона. Представляет собой бетонную ленту размером 20х15 см, проходящую по периметру топливобетонной стены.

Армирующий пояс строится по следующей схеме:

  • Сборка опалубки по верху стены.
  • Размещение П-образных блоков внутри деревянного каркаса.
  • Стержень арматурной 10 мм.
  • Установка с привязкой к арматурной рамке резьбонарезного станка диаметром 14 мм для надежного крепления Мауролала на расстоянии 1 м друг от друга.
  • Заливные формы бетонного раствора марки М-200.

Важным моментом технологии подготовки крепления является расчет количества шпилек и их расположения. Количество рафтинговых ног и креплений должно быть одинаковым. Установите их таким образом, чтобы они не пересекали места составной стропной системы Maurolat.Высота подбирается с учетом величины планки плюс 4 см.

Через неделю опалубка снята и лента готова к дальнейшей работе. Крепления замешиваются в бетон, привязываются к арматурному каркасу, обеспечивая максимально надежное соединение из возможных. На шпильки накладывается брус, на последних штампуются места крепления. Просверливаются отверстия нужного диаметра. Маурилалат плотно надевается на застежки и фиксируется шайбами ​​и гайками.

Есть варианты, когда вместо ремня рейнчинга собирается так называемая монолитная подушка. Его длина, как правило, не более 40 см, а также содержит арматурный каркас с привязанным анкером, бетонную смесь. Эта особенность характерна в основном для кирпичных стен.

Как закрепить мауэрлат без Армопоя?

Если возведение арматурного пояса практически невозможно, то крепление к стене одноэтажного дома из газобетона осуществляется без него.

Существует несколько видов крепежа, которые можно выполнить своими руками с помощью: стальной проволоки

  • ;
  • анкера;
  • шпильки;
  • копий

Также последующее крепление Мауролалата к газобетону может осуществляться двумя способами:

1. Механический — с помощью болтов с резьбой М 12-14 и дюбелей со специальными гарпунами. После прикручивания элементов дюбельные детали расширяются в ячеистые блоки из газобетона, надежно захватывая их внутри.Отрицательная сторона этого метода — дороговизна оборудования.

2. Химическая — Используются специальные капсулы с клеевым составом из полимерной смолы. Этот вариант более доступен по цене. Суть метода заключается в том, что химический реагент, растекаясь в порах газобетона, прочно захватывает металлический стержень со стеной. При этом глубина подготовленного отверстия должна составлять 2–3 слоя кладки.

Химический анкер дает более стойкое соединение по сравнению с механическим.Такие подходят для использования в тонкостенных конструкциях, так как не дают резки. Таким образом обеспечивается дополнительная гидро- и теплоизоляция газобетона. Единственный недостаток — невозможность проведения сварки из-за разрушения полимерной смолы под действием высоких температур.

Лучший вариант крепления без армопояша и самый простой — стальная проволока. В этом случае схема действий следующая: За 3-4 ряда блоков до края стены он складывается пополам и проходит под кирпичи так, чтобы концы свободно выходили наружу.Длина тетивы рассчитывается с запасом, чтобы хватило на то, чтобы проделать просверленные отверстия В штанге на расстоянии 25-30 см и закрутить как можно плотнее. Количество обвязки должно соответствовать количеству стропил.

Анкерное крепление применяется при отсутствии армирующего ремня, но чаще всего используется в комплекте с его конструкцией. Тогда технология монтажа будет отличаться заменой бетонных шпилек на установку анкеров гарпунными дюбелями после постановки раствора или с подвязкой к арматурному каркасу.

Крепление шпильками выполняется, когда конструкция и кровля небольших размеров и давление на опору не предполагает больших нагрузок. По отдельности этот процесс выполняется с помощью болтов или специальных металлических стержней М-образной или Т-образной формы длиной не менее 1 м и диаметром 8-24 мм. Подобные стальные элементы встраиваются в стену за 2-3 ряда кладки до верхнего края.

Важно: Вывод стержня осуществляется на величину, равную двум высотам мауэрлата.После заливки кладки кладется брус, притягивающий к газобетону орехи.

Инструкция по креплению опоры с молекулами подразумевает использование деревянных пробок, предварительно обработанных гидроизоляционными средствами. Такие устройства монтируются в стену из газобетона или крепятся под камнем. Маурилалат фиксируется металлическими скобами. Количество креплений должно быть равно количеству стропил.

Советы и общие инструкции

1. Создание дополнительной оси жесткости;

2.Препятствие к деформации и нарушению геометрии конструкции при сезонной усадке;

3. Выровнять поверхность стен по горизонтали, например, под неровности кладки;

4. Равномерное распределение статической нагрузки на каркас здания.

При использовании шпилек и анкеров важно правильно подготовить отверстия. Отверните строгую вертикаль для надежной фиксации. В частности, химический метод прыжков, при котором после сверления требуется тщательная очистка и промывка отверстий для лучшего схватывания реагента.В некоторых случаях в сверле создается конусообразное расширение для ввода большего количества клеящей массы и, соответственно, более прочного соединения.

Одно из важных условий: гидроизоляция из битумно-полимерного материала перед креплением деревянной опоры. Рубероид в данном случае применяется реже, как полиэтиленовая пленка. Дело в том, что при соприкосновении материалов дерево — бетон происходит активный процесс гниения деревянной детали. Из-за этого современные гидроизоляционные материалы мауэрлат рекомендуется укладывать в два слоя.

Работы по устройству кровельной системы, надежное крепление конструкции к стене из газобетона провести достаточно проблематично, особенно при отсутствии должного опыта строительства. Поэтому такое мероприятие, начиная с проектирования будущей кровли, лучше доверить профессиональным подрядчикам.

Армопояс под мауэрлат своими руками

Мауэрлат — это элемент кровельной системы здания, который обычно делается для поддержки стропил на крыше.Стоит отметить, что профессиональные строители советуют монтировать мауэрлат на специальный армопояс, который будет удерживать мауэрлат на месте. Армопояс под маурелатом добавит конструкции жесткости и придаст ей роль усиленной опоры.

Армопояс для мауэрлата

Почему Армопояс

Армопояс — очень важный компонент в строительстве. Итак, давайте разберемся, для чего он предназначен.

  1. Если наше здание состоит из газобетона, то вам необходимо знать, что газобетонные блоки крайне негативно передают точечную нагрузку на вашу поверхность и поэтому при сверлении отверстий под шпильки внутри блока они могут треснуть или просто лопнуть.Следующий момент, на который рассчитан армопояс — подвесные стропила от стен, установленные непосредственно на газобетонные блоки, будут создавать разный вес с разных сторон, что в свою очередь приведет к возможному забиванию блоков и деформации всей кровли и стены.
  2. И, наконец, если стропила поставить на газобетонные блоки, то при малейшем отклонении уровня кровли от проектной нормы возникнет точечная нагрузка и блоки потрескаются.

Решение всех этих проблем — защитные армопои под мауэрлатом! .

Установка ремня на мауэрлат

Установка ремня на мауэрлат очень проста. Для этого по всей площади нашей стены устанавливаем специальные штыри, стойки нужно ставить равномерно примерно через каждые 60 см друг от друга. Кстати, шпильки можно купить размером примерно 2 метра и разрезать их на равные части, поэтому на этих элементах мы сэкономим.После установки шпилек сразу же прикрепляем нашу балку к шпилькам перед тем, как измерить ее и просверлить в ней отверстия для шпилек, затем подтянуть балку к армопоясу на болтах. Также смотрите про крепление стропил к мауэрлату.

Шпильки лучше всего обернуть полиэтиленом, чтобы не испортить их в процессе заливки бетона

Схема армопояса для мауэрлата

Видео — крепление кровельного маЭурлата к стене

Какого размера должен быть армопояс.Армопояс под мауэрлат

Возведение конструкций из газобетона или пеноблоков предусматривает наличие армированного пояса под мауэрлат, заливного по верхнему контуру каждой стены. Разгрузочный пояс придает конструкции более жесткую структуру, является прочной опорой для закрепленного мауэрлата.

Зачем нужен бронепояс под мауэрлат?

При строительстве здания из газобетона очень важно помнить, что этот материал чрезвычайно чувствителен к точечной нагрузке.Блок с большой вероятностью может треснуть или потрескаться, если сверло, проделывающее отверстие для подшипников, будет оказывать слишком большое давление. Армопояс может снизить вероятность появления трещин.

Еще одна полезная функция — предотвращение деформации и наклона строительных блоков из-за неравномерного распределения веса. Неравномерное давление может вызвать расхождение стены, газобетон или пенобетонные блоки могут наклониться и тем самым свести на нет всю конструкцию.

Назначение и функции

У армопояса пять основных функций:

  • Регулировка и тщательная регулировка устойчивости здания, предотвращение трещин и разрывов.
  • Страхование от возможных ошибок и недочетов в строительных работах, защита от дополнительного давления на газоблоки.
  • Усиление основания верхних стенок, равномерное распределение нагрузки.
  • Придает стенам дополнительную прочность, защищает от пролива.
  • Надежное крепление мауэрлата и при необходимости различных навесных конструкций.

Размеры и характеристики

При расчете армированного пояса следует учитывать, что он должен составлять не менее одной трети несущей стены .В идеале ширина должна быть равной несущей стене, а по размерам не менее предельной 250х250 мм. Для кладки последнего ряда используются специальные блоки П-образной формы, так как именно они являются своеобразной опалубкой.

Армопояс должен быть сплошным и проходить по периметру всех внешних стен здания . Помимо стропил, в кровельной системе дома могут присутствовать различные элементы: коньковые кровати или стойки, опирающиеся на внутренние капитальные стены. В этом случае именно на них и должен строиться армированный пояс.

Установка усиленного ремня

Необходимость установки армопояса становится понятной при проектировании кровли. Технология монтажа включает в себя последовательность работ:

  • установка опалубки;
  • установка закладных шпилек;
  • разливка армопояс.

Монтаж опалубки

По окончании кладочных работ можно приступать к возведению монолитного пояса под мауэрлат.

Значительно упрощает задачу укладки последнего ряда П-образных блоков, образующих опалубку.Или внешний ряд можно дополнить пилеными блоками шириной 10 см, а внутреннюю составляющую опалубки можно сделать из плит OSB или деревянных досок. Верхний край опалубки должен быть строго горизонтальным, что легко регулируется уровнем воды.


Когда он окончательно готов, внутрь помещается прочный арматурный каркас с продольной частью не менее четырех металлических стержней и диаметром не менее 12 мм. Продольную арматуру с шагом не более 23-24 см крепят поперечными частями стержней или проволокой диаметром 8 мм.Такой каркас в сечении напоминает квадрат, иногда прямоугольник.

Если вы не хотите тратить лишние силы на столь кропотливую работу, можете смело обращаться на специальные предприятия, которые качественно и оперативно изготовят любые каркасы методом точечной сварки.

Толщина бетона при установке арматурного каркаса должна быть не менее пяти сантиметров . Боковая толщина отлично регулируется качественно уложенным каркасом, а снизу устанавливаются подставки под деревянные бруски или битый кирпич.Существуют специальные пластиковые подставки подходящей высоты, которые легко найти в местных магазинах стройматериалов.

Все компоненты рамы должны входить друг в друга с «запасом» не менее 200 мм. Места нахлеста удобно соединять вязальной проволокой. Ценность такого каркаса в том, что благодаря прочной конструкции он приобретает монолитные качества, хорошо реагирует на заливку бетона.

Тяжелый бетон может разрушить опалубку, поэтому ее необходимо укрепить должным образом.. Есть несколько подходящих способов:

  • Нижнюю часть опалубки можно крепить блоками, вверху прибивать такие же деревянные бруски или доски . Когда бетон застынет, верхние доски удачно отрываются, а нижние прочно и прочно остаются в бетоне, выступающие края подпиливаются.
  • Для усиления опалубки можно использовать диагональные упоры . Одним концом они касаются горизонтальной поверхности, а другим поддерживают саму опалубку.
  • Если опалубка многоразовая (сделанная из вышеуказанных плит OSB), обычно используются шпильки с резьбой . Напротив друг друга на листах опалубки проделываются отверстия диаметром 1,25 см. Через них пропускается пластиковая трубка, длина которой равна ширине будущего монолитного пояса. В отверстия вбивается отверстие диаметром 1,2 см, после чего затягивается гайками с большими шайбами. Когда бетон надежно затвердеет, шпильки вынимаются, а дешевые трубы остаются внутри конструкции.

Монтажные шпильки

После работ по установке опалубки необходимо установить элементы крепления, к которым будет крепиться мауэрлат.

Лучше всего использовать резьбовые шпильки, прикрепленные к раме .

Итак, необходимо приобрести шпильки с резьбой диаметром 1,2 см, большие гайки и шайбы. Длина шпилек должна быть удобной для крепления к каркасу, а верхний конец должен выступать на 4 — 5 см над уже установленным мауэрлатом.В местах, где стропила не упираются в мауэрлат, следует устанавливать шпильки с резьбой. Между каждой стропильной ногой должна быть не менее одной шпильки.

Максимальное расстояние между креплениями должно быть не более одного метра . По средней линии можно натянуть шнур для совмещения, а разметку удобно отметить мелом на самом каркасе арматуры. Каждая шпилька индивидуально прикрепляется вязальной проволокой к арматурной клетке.

Обязательно проверяйте вертикальность установки каждой из шпилек специальным пузырьковым уровнем.

Заливка армопояс бетона

Для повышения прочности армированного пояса все работы по заливке бетона следует проводить непрерывно и за один прием.

Марка бетона должна быть не ниже М200, желательно М600. Лучше использовать товарный бетон, который бетононасосом подается непосредственно в опалубку. Бетон можно приготовить самостоятельно, если нет возможности обеспечить его подачу промышленным способом.


Для изготовления бетона понадобится цемент марки М400 или М600, мытый песок и щебень в соотношении 1: 3: 3 соответственно.Когда бетон успешно уложен, наша основная задача — избежать образования пузырьков (воздушных полостей), которые снижают однородность и прочность конструкции. Для предотвращения такой досадной проблемы отлично подойдет строительная виброплатформа. Или, чтобы упростить задачу, просто проткните бетон по всей площади арматурным стержнем.

Пластификаторы используются для увеличения подвижности смеси. Они уменьшают количество воды в бетонной смеси, тем самым увеличивая прочность готового монолитного пояса и время его застывания.

Крепление мауэрлата к армированному ремню

Как только бетон наберет необходимую прочность, опалубку можно будет снимать. Через 7-12 дней самое время приступить к закреплению мауэрата. Бар, выполняющий роль мауэра, обрабатывается антипиренами и дезинфицирующими средствами. Застегиваются косым вырезом или прямым замком. Эти составы позволяют укрепить конструкцию. На будущее место фиксации прикладывается планка, а в местах, где есть шпильки, размечаются и просверливаются отверстия под них.

Мауэрлат крепится на армопоясе только через слой — рулонную гидроизоляцию. Он фиксируется гайкой и большой шайбой. Когда все гайки будут плотно затянуты, соединения лучше застраховать контргайками. Все выступающие шпильки можно отрезать болгаркой.

Крепление к газобетону без рычажного ремня

Газобетон — чрезвычайно хрупкий материал. Чтобы удачно смонтировать мауэрлат, необходимо сделать на нем конструкцию из более прочного материала.Можно использовать бетонные или кирпичные колонны.


Такие опоры следует крепить к самой стене, также очень желательно, чтобы анкер проходил через опору и еще пару рядов газобетонных блоков. Химическому якорю должны быть предоставлены явные привилегии. Его особенность заключается в приклеивании шпилек или арматуры на всю глубину отверстия, при этом длина обычного механического анкера составляет 0,5 — 0,7 мм.

Важно знать, что при использовании химического анкера не нужно ничего приваривать к арматуре, потому что в процессе химический состав может выгореть и перестать работать.

Толщина стен обязательно должна быть достаточной, чтобы противостоять боковому удару стропил. Поэтому, если стена будет слишком узкой, вышеуказанная конструкция может не подойти. В этом случае придется установить дополнительные горизонтальные балки, которые будут выполнять роль своеобразной «стяжки» и защищать стропила от расхождения.

Если совместить подобное решение с современными материалами, можно получить возможность не делать армированный пояс на газобетоне. Но, на наш субъективный взгляд, лучше не экономить на столь важном элементе при строительстве здания любого назначения.

Сделай сам на видео.

Обобщить

Итак, можно сделать вывод, что возведение армированного пояса под мауэрлат является неотъемлемой частью строительства домов из газобетона и пенобетона, а каменные стены служат надежным помощником в укреплении здания.

Наиболее подходящий вариант крепления мауэрлата к армопоясу — это специальные шпильки, прикрепляемые к металлическому каркасу. Бетонные работы следует проводить без перерыва, один раз.Крепить мауэрлат следует через слой рубероида.

Комментарии: 0

При строительстве домов часто возникает вопрос, как закрепить каркас крыши к стенам, чтобы обеспечить не только привязку стен и повышение их прочности, но и распределить нагрузку по всему периметру стен.

Для этих целей специально созданы бронепоясы и прикреплены к ним мауэрлаты. Если соединения выполнены из одного материала, то проблем с выполнением армированного пояса и креплением к нему балки для установки стропил не возникает.Однако для домов из камня и пенобетона эту задачу решить не так-то просто. Для этого на основе железобетонного каркаса создают специальные крепления стен, к которым крепится мауэрлат из деревянных балок или металлических швеллеров. При этом учитываются неоднородность и особые механические свойства материалов для достижения максимальной жесткости конструкции. Поэтому используются надежные способы крепления в зависимости от толщины стен, площади кровли и ветровых нагрузок.должен быть выполнен в виде монолитной конструкции, внутри которой крепятся прочные шпильки.

Какой должен быть бронепояс под мауэрлат?

Для того, чтобы армированный пояс был прочным, необходимо изготавливать его как можно ближе к толщине стен и по длине, соответствующей стенам. Минимально допустимый размер сечения должен быть не менее 25х25 см. Следует отметить, что конструкция должна быть сплошной и по возможности иметь одинаковую прочность.Если она деревянная, то нужно выбирать древесину лиственных пород, высушенную естественным путем и не имеющую различных дефектов и повреждений. Кроме того, их обрабатывают антисептиками и водоотталкивающими смесями. Крепление по углам построек осуществляется с помощью замков, которые крепятся болтами или саморезами. Если пояс бетонный, то его нужно сделать монолитным и закончить за одну заливку, а внутрь вставить армирующий слой из металлического прутка. Для этого удобно использовать не только опалубку, но и П-образные блоки.Фитинги не должны быть тоньше 10 мм в диаметре и должны быть прочно склеены или связаны друг с другом.


Мауэрлат обычно изготавливают из деревянных балок сечением 10х10 см. В некоторых случаях при возведении каркасных конструкций можно использовать металлические бронепоясы от тройника или тройника. Подбор сделан таким образом, чтобы добиться единообразия конструкции и обеспечить надежное крепление. Крепится к бронепоясу с внутренней стороны стены с шагом более 5 см с внешней стороны.Если стены кирпичные, то снаружи кладут кирпич, а изнутри крепят мауэрлат, чтобы удерживать связующий слой от воздействия внешней среды. Деревянные балки выбирают ровные, без дефектов, просушивают до влажности не более 20% и обрабатывают защитными составами. Металлоконструкции подбираются по необходимому размеру сечения и длине стены, при толщине сплошного металла от 3 мм.


Создание армированного пояса начинается сразу после кладки стен из ячеистого бетона.Для этого выложите верхний ряд П-образных блоков. Если установить их нет возможности, то положите распиленный пополам с внешней стороны пеноблок, толщина которого должна быть не менее 10 см. Внутренняя часть формируется с помощью несъемной опалубки из досок. Его можно закрепить с помощью деревянных брусков, диагональных опор, стержней с резьбой. Внутри образовавшегося пространства закладывается арматурный каркас, состоящий из 4-х стальных продольных стержней, привязанных к аналогичной арматуре или стержню меньшего диаметра на несколько миллиметров. Шаг стержней должен быть примерно 25 см.Для крепления можно использовать их обвязку проволокой или сваркой. Для получения прочной конструкции необходимо выдержать расстояние 5 см в нижней и боковой частях. Для удобства под арматуру прокладывают пластиковые опоры.


После того, как установлена ​​опалубка и фурнитура, приступают к установке будущего крепежа для мауэрлата. Обычно используются стержни с резьбой, закрепленные на металлическом каркасе. Их диаметр должен быть не менее 12 мм, а длина должна быть достаточной, чтобы обеспечить прочное крепление к каркасу и выступать на 4-5 см над поверхностью устанавливаемого мауэрлата.Шпильки следует устанавливать в местах, где нет крепления стропильных балок. Допустимое расстояние между ними должно быть меньше метра. Каждая шпилька крепится к арматурному каркасу в строго вертикальном положении с помощью вязальной веревки.

После установки каркаса армопояса заливается бетон. Все работы по бетонированию необходимо выполнить за одну заливку, чтобы раствор затвердел равномерно, а конструкция приобрела необходимую прочность.При этом необходимо следить за тем, чтобы в бронепоясе не оставались пузырьки воздуха. Поскольку необходимо заливать большой объем раствора, его следует приготовить одновременно, а затем с помощью бетононасоса залить в опалубку. Кроме того, бетон можно заказать в готовом виде на основе цемента марки М400 и выше. Полное затвердевание армопояса произойдет через 29 дней. А перед этим, после начала схватывания бетона, аккуратно снимите опалубку и при необходимости полейте водой во избежание растрескивания.

На завершающем этапе берутся деревянные балки подходящих размеров, в них просверливаются отверстия по диаметру штифтов в местах их расположения на плечевом ремне, после чего устанавливаются на свои места и прикручиваются.

Армопояс под мауэрлат позволяет получить не только упрочнение стен, но и создать надежный фундамент для крепления стропил. Сделать это не так уж и сложно, но требуется выполнение требуемой технологии монтажа.

Чтобы мауэрлат прочно держался на месте, лучше всего снабдить его ремнем на руку.В этом случае конструкция становится более жесткой и прочной, и ее можно использовать в качестве усиленной опоры.

Зачем нужен бронепояс, нужен ли он под крышей

Роль этого армирования в достижении общей прочности здания трудно переоценить. Для начала нужно разобраться, для чего используют пояс под мауэрлат.

Любое здание подвергается ряду нагрузок:

  1. Вертикальный . Крыша создает их своим весом, а также атмосферными явлениями, такими как снег, ветер и дождь.
  2. Проставки . Их провоцируют стропила, упирающиеся в стену. Эта нагрузка действует на расширение здания, увеличиваясь с увеличением нагрузки на крышу.



Некоторые современные материалы очень плохо воспринимают точечный удар, который их разрушает. К ним относятся стены из керамзитобетона, для которых установка бронепояса под кровлю является необходимой мерой. Поэтому при возведении построек из подобных материалов наличие такой конструкции — естественная деталь.Однако бывают ситуации, когда с его установкой возникают трудности. В таких случаях мауэрлат на пеноблоках или керамзитовых блоках крепится химическими анкерами.

Причины такого подхода могут быть следующие:

  • Просверливание отверстий под шпильки в сотовых блоках может спровоцировать их разрушение или появление трещин.
  • Подвесные стропила создают разную нагрузку в нескольких направлениях: это может привести к перемещению блоков, а также к деформации стен и крыши.
  • При непосредственной установке стропил на пеноблоки требуется идеальное положение крыши. В противном случае из-за возникающей точечной нагрузки пеноблоки могут подвергнуться разного рода разрушениям. Во избежание подобных явлений мауэрлат принято оснащать бронепоясом.



Кирпичные стены обладают высокой механической прочностью. К ним мауэрлат крепится обычными анкерами и закладными элементами. Исключение составляют только регионы, где наблюдается сейсмическая активность: там вопрос, нужны ли бронепоясы под кровлей, обычно не стоит.Наличие бронепояса под мауэрлат в этом случае также обязательно для кирпичных построек.

Назначение армирующего ремня на практике сводится к следующим функциям:

  1. Стены не деформируются при движении грунта или при его неравномерной усадке. Параметры здания сохранены в исходных пределах.
  2. Помогает выровнять стены по горизонтали, исправить ошибку при их установке.
  3. Конструкция становится более жесткой.
  4. Все нагрузки, возникающие на несущих стенах, распределяются равномерно.
  5. Хорошая механическая прочность армирующего ремня позволяет использовать его для надежной фиксации важнейших элементов, в том числе мауэрлата.

Параметры и особенности армирующего пояса под мауэрлат

Чтобы конструкция была прочной, нужно внимательно рассчитать размер армопояса под мауэрлат:

  1. За высоту армирующего пояса обычно берут 20 см (не менее 15 см).Он точно не должен превышать ширину стены.
  2. Ширина стены и ремня должна максимально совпадать.
  3. При расчете длины измеряется расстояние до желаемых стен.
  4. Сечение конструкции должно быть не менее 25х25 см.

Очень важно, чтобы лента была непрерывной, с такими же прочностными показателями отдельных составляющих частей. Монолитный пояс под мауэрлат удобнее всего делать из бетона.Его заполнение должно выполняться за один прием, с вставкой внутри арматуры. Его диаметр должен быть не менее 10 мм: отдельные элементы прочно скрепляются и перевязываются. Кирпичный бронепояс под мауэрлат применяется довольно редко.



Параметры Армопояса для керамзитобетонных блоков ориентированы на их толщину. Для наглядности лучше рассмотреть пример расчета этих конструкций. Согласно СНиП толщина армирующего слоя на 1/3 уже несущей стены.Следовательно, если за толщину стены взять показатель 40 см, то 1/3 его будет равна 133 мм: минимальная толщина армопояса в этом случае будет 300 мм (если округлить цифру 267).

В результате стена толщиной 400 мм будет иметь размер внутренней части П-образного блока в пределах 300 мм, что также будет играть роль опалубки. На кирпичных стенах делается внешняя опалубка в половину кирпича, а внутреннюю — из досок.

Установка опалубки

Для этого можно использовать несколько методов:

  1. Из деревянных досок или плит.Их крепление к стенам осуществляется при помощи брусков, с креплением сверху. При демонтаже опалубки демонтируют верхние части: нижние элементы оставляют внутри засыпки.
  2. Использование боковых упоров.
  3. П-образные блоки. Чтобы пояс был сплошным, блоки вырезают по углам домика.
  4. С внешней стороны стены можно укладывать блоки по 100 мм в ряд. С внутренней стороны кладется несколько рядов кирпичей, уложенных по краю, или досок.
  5. С использованием рабочих продольных стержней диаметром 10-12 мм. Их должно быть не менее 4 шт.
  6. Перемычки промежуточные, снабженные усилительными хомутами. Диаметр изделий 6-8 мм, с шагом 20-40 см. Не рекомендуется использовать большой шаг, так как при заливке бетона рабочие стержни могут смещаться. В результате нарушается целостность армирующего ремня.
  7. Связан вязальной проволокой. Соединение сваркой запрещено, так как это приводит к ослаблению фурнитуры и делает конструкцию подверженной коррозии.
  8. Шпильки с резьбой. Они снабжены отверстиями, которые предварительно просверливаются в опалубке. Диаметр шпильки должен быть немного меньше внутреннего сечения трубки. Помещая шпильку внутрь трубы, необходимо добиться прохождения ее концов в заранее подготовленные отверстия. Все изделие затягивается гайками с использованием больших шайб в качестве прокладок. Внутри бетонного монолита должны остаться только трубы. Для этого после заливки и предварительного затвердевания плечевого ремня откручиваются гайки, демонтируется опалубка, выбиваются шпильки.



Важно учитывать необходимость утепления стен напротив армированного пояса, особенно если опалубка сделана из досок. Это исключает риск замерзания бетона зимой. Для ориентирования верхнего края опалубки выбирают строго горизонтальную плоскость и уровень воды.

Что касается укладки сетки, то по углам и на стыке она подвергается дополнительному армированию криволинейной арматурой.Рекомендуемый размер нахлеста 300-400 мм. Такое армирование лучше всего делать композитной арматурой, которая и дешевле, и проще. К тому же такие изделия не гниют, не ржавеют, обладают большей прочностью на разрыв и просты в эксплуатации.

Заполнение бронированного пояса

Чтобы конструкция была максимально прочной, заливку необходимо проводить за один прием. Для этого используется бетон не ниже марки М200. Обычно требуется значительная масса раствора, поэтому бетононасос лучше всего подготовить заранее.

При самостоятельном приготовлении раствора берется одна часть цемента М400, три части промытого песка и три части щебня. Опалубку можно разобрать через 4-5 дней после заливки; полное созревание бетона наступает через 3-4 недели.


При заливке бетона необходимо соблюдать следующие рекомендации:

  1. Без образования внутренних пустот не обойтись. Чтобы удалить их, приложите раствор к штыку с армированием или с помощью вибрации.
  2. Бетон необходимо увлажнять. Таким образом, он становится сильнее. Эта процедура проводится каждый день, пока бетон не затвердеет.

Мауэрлат до армопояса

Перед тем, как прикрепить мауэрлат к армопоясу, его обрабатывают специальными пропитками для предотвращения гниения или возгорания опорной балки. Чтобы добиться прочности мауэрлата, для его сращивания применяют прямые замки или косые пропилы.



Крепление мауэрлата к самому бронепоясу осуществляется по следующей схеме:

  • Несущая балка имеет отверстия.
  • Насадка для мауэрлата выполняется при помощи шпилек или анкеров.
  • При укладке необходимо продеть слой рубероида.
  • Для крепления используются большие шайбы и гайки.
  • Затяжку рекомендуется застраховать контргайками.
  • Чтобы отрезать выступающие части, используйте болгарку.

Шпильки врезные

Иногда для крепления мауэрлата на нарукавный ремень предварительно устанавливают шпильки диаметром 12 мм и более, выступающие на 3-4 см над мауэрлатом.Шаг установки таких булавок — 100 см: они крепятся к фиксаторам с помощью вязальной проволоки.



Что касается вопроса о целесообразности изготовления мауэрлата при наличии армирующего пояса, то на самом деле теоретически стропила можно закрепить на поясе. Однако на практике это потребует значительного количества дополнительных действий. Так что гораздо проще пойти традиционным способом использования армированного ремня под мауэрлат.

Rellene el cinturón blindado debajo del techo.Armopoyas bajo Mauerlat

Отзывы: 0

Durante la construcción de casas, a menudo Survival la pregunta de cómo fijar el marco del techo a las paredes para garantizar no solo la unión de las paredes y aumentar su resistencia, sino también para distribuir la carga a lo largo de todo el per las paredes.

Para estos fines, los cinturones de armadura se crean especialmente y Mauerlat se une a ellos. Si las conexiones están hechas del mismo material, entonces hay issuesas con la ejecución.cinturón reforzado y no se fija una barra para instalar vigas. Sin embargo, para las casas hechas de piedra y Germigón celular, esta tarea no es tan fácil de resolver. Para hacer esto, cree lazos de pared especiales basados ​​ben marco dermigón armadoen el que se monta el Mauerlat, hecho de vigas de madera o canales metálicos. En este caso, la heterogeneidad y las propiedades mecánicas especiales de los materiales se tienen en cuenta para lograr la máxima rigidez estructural. Por lo tanto, se utilizan métodos de fijación confiables, зависимо дель grosor de las paredes, el área del techo y las cargas de viento.Debe hacerse como construcción monolíticaen el que fijar alfileres fuertes.

¿Cuál debería ser el cinturón blindado debajo del Mauerlat?

Para hacer que una correa blindada sea resistente, es necesario producirla lo más cerca posible del grosor de las paredes y en la longitud Соответствующий a las paredes. El tamaño mínimo permissionido de la sección transversal no debe ser inferior размером 25×25 см. Cabe señalar que el disño debe sercontino y, si esposible, tener la misma resistencia.Si está hecho de madera, debe seleccionar madera dura que se haya secado naturalmente y que no tenga varios defectos y daños. Además, se tratan con antisépticos y mezclas Repelentes al Agua. El montaje en las esquinas de los edificios se realiza mediante cerraduras que se sujetan con pernos o tornillos autorroscantes. Si la correa está hecha de concreto, debe hacerse monolítica y completetarse en un solo vertido, e insertar una capa de refuerzo de barra de metal en el interior. Para esto, es comfort utilizar no solo encofrados, sino también bloques en forma de U.Los accesorios no deben ser más delgados que 10 мм диаметра y estar firmemente unidos o atados entre sí.


Mauerlat generalmente está hecho de vigas de madera con una sección transversal de 10×10 cm. En algunos casos, las correas metálicas blindadas de una te o una te pueden usarse en la construcción de estructuras de marco. La selección se realiza para lograr la uniformidad del Disño y garantizar una fijación confiable. Se une al cinturón blindado desde el interior de la pared con un espacio de más de 5 cm desde el external.Si las paredes son de ladrillo, entonces se coloca un ladrillo desde el external y se coloca un Mauerlat desde el interior para mantener la capa de unión de la influencia del entorno externo. Las vigas de madera se seleccionan lisas, sin defectos, secadas con un contenido de humedad de no más del 20% y tratadas con compuestos protectores. Construcciones metálicas se seleccionan de acuerdo con los tamaños de sección y longitude de pared Requeridos, con un espesor de metal sólido de 3 мм.


La Creación de una correa reforzada comienza inmediatamente después de colocar las paredes dermigón celular.Para hacer esto, coloque la fila superior de bloques en forma de U. Si no es posible instalarlos, coloque el bloque de espuma aserrado por la mitad desde el external, cuyo grosor debe ser de al menos 10 см. La parte interna se forma utilizando un encofrado fijo hecho de tablas. Se puede fijar con bloques de madera, soportes diagonales, varillas roscadas. Una jaula de refuerzo que consta de 4 barras longitudinales de acero atadas a través de una barra de refuerzo, подобный o de unos pocos milímetros de diámetro se coloca dentro del espacio resultante.El paso de las varillas debe ser de aproximadamente 25 см. Para la fijación, puede usar sus flejes con alambre o soldadura. Se debe mantener una distancia de 5 cm en las partes inferior y lateral para obtener una estructura fuerte. Para Mayor comodidad, los soportes de plástico se colocan debajo del refuerzo.


Después de instalar el encofrado y los accesorios, comienzan a instalar futuros sujetadores para el Mauerlat. Por lo general, se utilizan varillas roscadas montadas en un marco de metal.Su diámetro debe ser de al menos 12 мм и una longitud suficiente para garantizar una fijación firme al marco y sobresalir 4–5 cm por encima de la superficie del Mauerlat instalado. La distancia allowedida entre ellos debe ser inferior a un metro. Cada horquilla está unida a la jaula de refuerzo en una posición estrictamente vertical con una cuerda de tejer.

Después de instalar el armazón de la correa de armadura, se vierte el Germigón. Тодо эль трабахо де гормонадо де бэплтарс ан ун соло реллено для гарантии ла солидификации единой формы дель мортеро, у ла эструктура ха obtenido ла резистенсия necesaria.Al mismo tiempo, se debe tener cuidado para garantizar que no queden burbujas de aire en el cinturón de la armadura. Como es necesario llenar un gran volumen de la solución, debe prepararse al mismo tiempo y luego, con una bomba dermigón, verter en el encofrado. Además, el concreto se puede ordenar listo para usar sobre la base de Cemento Grado M400 или Superior. El endurecimiento Complete del cinturón de armadura ocurrirá en 29 días. Y antes de eso, después de comenzar el fraguado del concreto, retire con cuidado el encofrado y, si es necesario, riegue la superficie para evitar grietas.

En la etapa final se toman vigas de madera tamaños adecuados, se perforan agujeros a lo largo del diámetro de los pasadores en los lugares de su ubicación en el cinturón del brazo, y luego se instalan en sus lugares y se atornillan.

Armopoyas debajo del Mauerlat le permite obtener no solo endurecimiento de la pared, sino también Crear una confiable para unir las vigas. No es tan diffícil hacerlo, pero se Requiere la реализация Requerida de la tecnología de instalación.

La construcción de estructuras de Germigón celular или bloques de Germigón celular proporciona la presencia de un cinturón blindado debajo del Mauerlat, inundado a lo largo del contorno superior de cada pared. La cinta de descarga le da a la estructura una estructura más rígida, es un fuerte soporte para un Mauerlat fijo.

¿Por qué necesito un cinturón blindado debajo de Mauerlat?

Al construir un edificio a partir dermigón celular, es muy importante recordar que este material es extremadamente sensible a la carga puntual.Es muy вероятно que el bloque se agriete o agriete si el taladro que hace un agujero para los rodamientos ejerce demasiada presión. Las armopoyas pueden reducir la probabilidad de grietas.

Otra característica útil es la Prevention de la deformación y la inclinación de los bloques de construcción debido a la distribución desigual del peso. La presión desigual puede hacer que la pared diverja, el гормигон celular o los bloques de гормон, клетчатый pueden inclinarse y, por lo tanto, reducir toda la construcción a nada.

Функциональные возможности

Hay cinco funciones Principales del armo-belt:

  • Ajuste y ajuste cuidadoso de la installilidad del edificio, Prevention de grietas y roturas.
  • Seguro contra posibles errores y defenceiencias en los trabajos de construcción, protección contra presión adicional en los bloques de gas.
  • Fortalecimiento de la base de las paredes superiores, distribución uniforme de la carga.
  • Proporcionando resistencia adicional a las paredes, protección contra derrames.
  • Fijación fiable del Mauerlat y, si es necesario, de varias estructuras articuladas.

Размеры и характеристики

Al calcular la correa reforzada, debe tenerse en cuenta que no debe ser inferior a un tercio del muro de apoyo. . Idealmente, el ancho debería ser igual al muro de carga y un tamaño no inferior al límite de 250×250 мм. Se utilizan bloques especiales en forma de U para la mampostería de la última fila, ya que son ellos los que son una especie de encofrado.

Лас-армопояс дебен сер континасис е ир ло ларго дель периметро де тодас лас паредес экстернас дель эдифисио. . Además de las vigas, varios elementos pueden estar presentes en el sistema de techado de una casa: camas de cresta o bastidores que descansan en las paredes internas de la capital. En este caso, es sobre ellos que se debe construir la correa reforzada.

Instalación de correa reforzada

La necesidad de instalación de armopoyas se hace Evidente al Disñar el techo.La tecnología de instalación include una secuencia de trabajos:

  • instalación de encofrados;
  • instalación de pernos incrustados;
  • armopoyas vertiendo.

Encofrado de montaje

Una vez finalizado el trabajo de albañilería, puede procedure con la construcción de un cinturón monolítico debajo del Mauerlat.

Simplifica Meaningamente la tarea de colocar la última fila de bloques en forma de U que forman el encofrado.O bien, la fila external se puede complete con bloques aserrados de 10 cm de ancho, y el component interno del encofrado puede estar hecho de OSB o tablas de madera. El borde superior del encofrado debe ser estrictamente horizontal, que se ajusta fácilmente por el nivel del agua.


Cuando finalmente esté listo, se coloca una jaula de refuerzo fuerte con una parte продольные по длине металла и диаметром 12 мм. Продольное отклонение с проходом без диаметра 23-24 см и с поперечными частями с поперечным диаметром 8 мм.Tal marco en sección transversal se asemeja a un cuadrado, a veces un rectángulo.

Si no desea gastar energía extra en un trabajo tan labourioso, puede comunicarse con seguridad con empresas especiales que fabriquen de manera eficiente y rápida cualquier marco utilizando soldadura por puntos.

El espesor del concreto al instalar la jaula de refuerzo debe ser de al menos cinco centímetros . El grosor lateral está perfectamente Regularado por un marco de calidad, y desde la base se instalan bloques de madera o ladrillos rotos.Hay posavasos de plástico especiales de altura adecuada, que puede encontrar fácilmente en tiendas locales de materiales de construcción.

Все компоненты должны быть разделены на одно целое с «границей» всех элементов шириной 200 мм. Удобный конектар-лос-лугарес superpuestos con un alambre de tricotar. El valor de dicho marco es que, debido a la construcción robusta, adquiere cualidades monolíticas, response bien al vertido de Germigón.

El concreto pesado puede derribar el encofrado, por lo tanto, debe ser reforzado adecuadamente.. Сено varias formas adecuadas:

  • La parte inferior del encofrado se puede sujetar con bloques, en la parte superior para clavar los mismos bloques o tablas de madera . Cuando el concreto se ha endurecido, las tablas superiores se arrancan con éxito, y las inferiores permanecen firme y firmemente en el concreto, los bordes sobresalientes se limitan.
  • Para fortalecer el encofrado, puede usar las paradas diagonales . En un extremo tocan una superficie horizontal, mientras que en el otro sostienen el propio encofrado.
  • Si el encofrado es reutilizable (hecho de las placas OSB anteriores), espárragos roscados de uso popular . Enfrente, se hacen agujeros con un diámetro de 1,25 cm en las hojas del encofrado y se pasa un tubo de plástico a través de ellos, cuya longitud es igual al ancho de la futura correa monolítica. Предлагаем вашему вниманию un orificio con un diámetro de 1,2 cm en los orificios, luego se aprieta con tuercas con arandelas grandes. Cuando el concreto se ha solidificado de manera segura, los pernos se sacan y los tubos baratos permanecen dentro de la estructura.

Montaje de pernos incrustados

Después del trabajo de instalación del encofrado, es necesario instalar los components de fijación a los que se unirá el Mauerlat.

La mejor opción es usar varillas roscadas unidas al marco .

Por lo tanto, debe comprar varillas roscadas con un diámetro de 1,2 см, tuercas y arandelas grandes. La longitud de los pernos debe ser удобен для fijar al marco, y el extremo superior debe sobresalir de 4 и 5 cm por encima del Mauerlat ya instalado.En lugares donde las vigas no descansan sobre el Mauerlat, se deben instalar varillas roscadas. Al Menos una horquilla debe estar entre cada una de las patas de la viga.

La distancia máxima entre las fijaciones no debe ser superior a un metro. . En la línea central, puede tirar del cable para alinearlo, y es comfort marcar la marca con tiza en la propia jaula de refuerzo. Cada horquilla está unida Individualmente con un alambre de tejer a la jaula de refuerzo.

Asegúrese de verificar la verticalidad de la instalación de cada uno de los pernos con un nivel de burbuja especial.

Вертер гормон армопояс

Para aumentar la resistencia de la correa reforzada, todo el trabajo de vertido de Germigón debe realizarse de formacontina y de una sola vez.

El Grado de Hormigón Debe Ser al Menos M200, Предпочтительный M600. Es mejor usar concreto premezclado, que la bomba de concreto alimenta directamente al encofrado. El concreto se puede preparar de forma independiente, si no hay forma de asegurar su suministro por un método industrial.


Para la fabricación de concreto, se necesitará Cemento de la marca M400 или M600, arena lavada y piedra triturada en una proporción de 1: 3: 3, respectivamente.Cuando el concreto se coloca con éxito, nuestra tarea primary es evitar la formación de burbujas (cavidades de aire), que reducen la uniformidad y la resistencia de la estructura. Para evitar un проблема tan desaortunado, la plataforma vibratoria de construcción es perfectamente adecuada. O, para simpleificar la tarea, simplemente perfore el concreto sobre toda el área con una barra de refuerzo.

Los Plastificantes se utilizan para aumentar la movilidad de la mezcla. Reducen la cantidad de agua en mezcla de concreto, aumentando así la resistencia de la correa monolítica terminada y el tiempo de su solidificación.

Monte Mauerlat en un cinturón reforzado

Tan pronto como el concreto gane la resistencia Requerida, se puede quitar el encofrado. Después de 7-12 días, es hora de comenzar aolidar el Mauerat. La barra que sirve como mauer se trata con retardantes de llama y desinfectantes. Lo sujetan con un corte inclinado o un bloqueo directo. Estos compuestos hacen posible solidificar la estructura. Se aplica una barra al futuro lugar de fijación, y en lugares donde hay pernos, se marcan y taladran agujeros para ellos.

Mauerlat se monta en el cinturón de armadura solo a través de una capa: impermeabilización por rodillo. Se fija con una tuerca y una arandela grande. Cuando todas las tuercas estén bien apretadas, es mejor asegurar las conexiones con contratuercas. Todos los pernos sobresalientes se pueden cortar con un molinillo.

Montaje enormigón celular sin correa de brazo

Elormigón celular es un material extremadamente frágil. Para montar con éxito el Mauerlat, es necesario hacer una estructura a partir de un material más fuerte.Puedes usar columnas de Germigón o Ladrillo.


Dichos soportes deben fijarse a la pared misma, también es muy deseable que el ancla pase a través del soporte y un par de filas más de bloques de Germigón celular. Se debe otorgar un Privégio Expécito al anclaje químico . Su specificidad radica en el pegado de espárragos o refuerzo a toda la profundidad del agujero, mientras que la longitud de un anclaje mecánico Традиционные es de 0,5–0,7 мм.

Es importante saber que cuando se usa un anclaje químico, no es necesario soldar nada al refuerzo, porque en el processso la composición química puede quemarse y dejar de funcionar.

El grosor de las paredes debe ser necesariamente suficiente para resistir el impacto lateral de las vigas. Por lo tanto, si la pared es demasiado estrecha, la construcción anterior puede no funcionar. En este caso, deberá instalar vigas Horizontales adicionales, que servirán como una especie de «regla» y protegerán las vigas de las divergencias.

Si combina una solución similar con materiales modernos, puede tener la oportunidad de no hacer una correa reforzada en concreto aireado.Pero, en nuestra opinión subjetiva, es mejor no ahorrar en un elemento tan importante en la construcción de un edificio para ningún propósito.

Hazlo tú mismo en el video.

Para resumir

Entonces, podemosclusionir que la construcción de un cinturón reforzado debajo del Mauerlat es una parte integral de la construcción de casas hechas de Germigón celular y гормигон celular, en cuanto a los muros de piedra, sirve edible como fortale un asistente.

El montaje más adecuado del Mauerlat en el cinturón de armadura es con la ayuda de pernos especiales unidos al marco de metal. El trabajo concreto debe llevarse a cabo sin interrupción, una vez. Mauerlat debe fijarse a través de una capa de material para techos.

Para mantener el Mauerlat firmemente en su lugar, es mejor equiparlo con un cinturón de brazo. En este caso, el disño se vuelve más rígido y duradero, y puede usarse como soporte reforzado.

¿Por qué necesito un cinturón blindado? ¿Lo necesito debajo del techo?

El papel de este refuerzo para lograr la resistencia general del edificio es diffícil de sobreestimar.Primero debes descubrir por qué usan el cinturón de armadura debajo del Mauerlat.

Cualquier edificio está sujeto a una serie de cargas:

  1. Вертикальный . El techo los crea con su peso, así como fenómenos atmosféricos como la nieve, el viento y la lluvia.
  2. Espaciadores . Son provocados por las vigas que descansan en la pared. Esta carga actúa sobre la extensión del edificio, aumentando a medida que aumenta la carga del techo.



Ciertos materiales modernos son muy pobres para percibir el impacto puntual que los destruye.Estos includes paredes de concreto de arcilla expandida, para lo cual la instalación de una correa blindada debajo del techo es una medida necesaria. Por lo tanto, cuando se erigen edificios de materiales similares, la presencia de dicha estructura es un detalle natural. Грех эмбарго, hay situaciones en las que surgen dificultades con su instalación. En tales casos, el Mauerlat en bloques de espuma o bloques de arcilla expandida se une con anclajes químicos.

Las razones de este enfoque pueden ser las siguientes:

  • Taladrar agujeros para los postes en los bloques de panal puede provocar su destrucción o la aparición de grietas.
  • Vigas colgantes Secrea una carga diferente en varias direcciones: esto puede conducir a la Conducción alrededor de los bloques, así como a la deformación de las paredes y el techo.
  • Con la instalación directa de vigas en bloques de Germigón celular, se Requiere una posición perfect a nivel del techo. De lo contrario, debido a la carga puntual resultante, los bloques de espuma pueden sufrir varios tipos de destrucción. Para evitar сказки fenómenos, es normal equipar a Mauerlat con un cinturón blindado.



Las Paredes de Ladrillo tienen alta resistencia mecánica. Mauerlat se une a ellos con anclajes communcionales y elementos incrustados. Las únicas excepciones son las regiones donde se observa actividad sísmica: allí la pregunta es si se necesitan cinturones blindados debajo del techo, por lo general no valen la pena. La presencia de un cinturón blindado debajo del Mauerlat en este caso también es Obligatorio para los edificios de ladrillo.

El propósito de la correa de refuerzo en la práctica se reduce a las siguientes funciones:

  1. Las paredes no se deforman en caso de movimientos del suelo o cuando se Produce una contracción desigual.Los parámetros del edificio se mantienen dentro de los límites originales.
  2. Ayuda a alinear las paredes horizontalmente, fix el error durante su instalación.
  3. Elisño se está volviendo más rígido.
  4. Todas las cargas que surgen en los muros de carga están distribuidas uniformemente.
  5. La buena resistencia mecánica de la correa de refuerzo permite su uso para fijar de forma segura los elementos más importantes, includingido el Mauerlat.

Параметры и характеристики для исправления положения беженцев в Мауэрлате

Para que la estructura sea duradera, debe calcular cuidadosamente el tamaño del cinturón de armadura debajo del Mauerlat:

  1. Para la altura del cinturón de refuerzo, generalmente toman 20 см (al menos 15 см).Definitivamente no debe exceder el ancho de la pared.
  2. Эль-Анчо-де-ла-Парред и Эль-Синтурон Дебе Совпедир Танто Комо, возможно.
  3. Al calcular la продольный, se mide la distancia a las paredes deseadas.
  4. La sección de la estructura no debe ser inferior a 25×25 см.

Es muy importante que la correa seacontina, con los mismos indicadores de resistencia de las secciones de components Individualuales. Un cinturón monolítico debajo del Mauerlat está más comfortientemente hecho de Germigón.Su relleno debe realizarse de una vez, con un insertto dentro del refuerzo. Su diámetro debe ser de al menos 10 мм: индивидуальные элементы находятся в твердом состоянии и вендадос. Эль cinturón Blindado де Ladrillo Debajo де Мауэрлат се usa muy raramente.



Los parámetros de Armopoyas para bloques de concreto de arcilla expandida están orientados a su espesor. Para Mayor Claridad, es mejor considerar un ejemplo del cálculo de estas estructuras. Según SNiP, el grosor de la capa de refuerzo es 1/3 más estrecho que el muro de carga.Por lo tanto, si tomamos el indicador de 40 cm para el grosor de la pared, 1/3 será igual a 133 мм: el valor minimo del grosor de la correa de armadura en este caso será de 300 мм (si redondeas la figura 267 ).

Como resultado, una pared de 400 mm de grosor тендра un tamaño de la parte interna del bloque en forma de U dentro de 300 мм, que también desempeñará el papel de encofrado. En paredes de ladrillo El encofrado экстерьер, который реализован в medio ladrillo, и использует таблицы для внутреннего интерьера.

Instalación de encofrados

Se pueden usar varios métodos para esto:

  1. De tablas de madera o platos. Su fijación a las paredes se realiza mediante barras, con fijación desde arriba. Al desmontar el encofrado, las partes superiores se desmontan: los elementos inferiores se dejan dentro del relleno.
  2. Usando los topes laterales.
  3. Bloques en forma de U Para que el cinturón sea contino, los bloques se cortan en las esquinas de la casa.
  4. En el external de la pared, puede apilar bloques de 100 mm en una fila. En el interior hay varias filas de ladrillos colocados, en el borde, o tablas.
  5. Используйте продольные стержни трабахо с диаметром 10–12 мм. Debe haber al menos 4 пьезы.
  6. Puentes Intermedios, Equipados con collarines de refuerzo. Диаметр продуктов 6–8 мм, расстояние между ними 20–40 см. No se Recomienda utilizar un paso grande, ya que las barras de trabajo se pueden desplazar durante el vertido del гормон.Como resultado, se viola la integridad de la correa de refuerzo.
  7. Unido con alambre de tejer. La conexión por soldadura está prohibida, ya que estoide al debilitamiento de los accesorios y hace que la estructura sea proceptible a la corrosión.
  8. Espárragos roscados. Están equipados con orificios pretaladrados en el encofrado. El diámetro del perno debe ser ligeramente más pequeño que la sección interna del tubo. Al colocar el perno dentro del tubo, es necesario lograr el paso de sus extremos en los orificios prefabricados.Этот продукт является aprieta con tuercas, utilizando arandelas grandes como espaciadores. Дентро дель монолито де гормигон, соло дебен кведар тубос. Para lograr esto, después de verter y endurecer previamente el cinturón del brazo, se desenroscan las tuercas, se desmonta el encofrado y se desmontan los pernos.



Es importante tener en cuenta la necesidad de aislamiento de la pared frente a la correa blindada, especialmente si el encofrado está hecho de tablas.Esto elimina el riesgo de congelar concreto en el invierno. Para orientar el borde superior del encofrado, se seleccionan un plano estrictamente horizontal y un nivel de agua.

En cuanto a la colocación de la malla, luego en las esquinas y en la interfaz, se somete a refuerzo adicional mediante refuerzo curvo. Рекомендуемое расстояние от суперпозиционера до 300–400 мм. Tal refuerzo se hace mejor refuerzo compuestoque es más barato y más fácil Además, estos productos no se pudren, no se oxidan, tienen una mayor resistencia a la tracción y son fáciles de operar.

Relleno de cinturón blindado

Para hacer la estructura lo más fuerte posible, el vertido debe realizarse en un solo paso. Para esto, se utiliza normigón de al menos grado M200. Por lo general, se Requiere una masa Meaninga de mortero, por lo que es mejor preparar la bomba de concreto con excación.

Con la preparación independiente de la solución, se toma una parte del Cemento M400, tres partes de arena lavada y tres partes de grava. El encofrado se puede desmontar 4-5 días después del vertido; Завершение работы над конкретным произведением на 3-4 семанах.


Al verter Germigón, se deben seguir las siguientes recomendaciones:

  1. Sin la formación de huecos internos no se puede hacer. Para excluarlos, aplique la solución de bayoneta con refuerzo o por vibración.
  2. El Concreto es importante para humedecer. Por lo tanto, se vuelve más fuerte. Este procedureimiento se lleva a cabo todos los días hasta que el concreto se endurece.

Monte Mauerlat a las armopoyas

Antes de fijar el Mauerlat a la correa de armadura, se trata con impregnaciones especiales para evitar la descomposición o ignición de la viga de soporte.Para lograr la solidez del Mauerlat, se utilizan bloqueos directos o cortes inclinados para su empalme.



La fijación del Mauerlat al cinturón blindado se realiza de la siguiente manera:

  • La viga de soporte está equipada con agujeros.
  • La boquilla Mauerlat se lleva a cabo con tacos o anclajes.
  • Durante la instalación, es necesario pasar a través de una capa de material para techos.
  • Se utilizan arandelas y tuercas grandes para la fijación.
  • Se Recomienda asegurar el resoplido con contratuercas.
  • Para cortar partes sobresalientes, use una amoladora.

Pernos incrustados

A veces, para sujetar el Mauerlat, los pernos con un diámetro de 12 мм или más que se proyectan 3-4 cm por encima del Mauerlat se preinstalan en el cinturón del brazo. El paso de instalación para tales pasadores es de 100 cm: se unen a las abrazaderas con hilo de tricotar.



Conpecto a la cuestión de la comfort un Mauerlat en presencia de una correa de refuerzo, de hecho, teóricamente, las vigas se pueden fijar en la correa.Sin embargo, en la práctica esto Requerirá un número Meaningo de actividades adicionales. Por lo tanto, es mucho más fácil seguir la forma tradicional de usar un cinturón reforzado debajo del Mauerlat.

Кара memperbaiki atap ke blok busa tanpa armopoyasa. Teknologi kerja. Mengencangkan dengan baut jangkar dan armopoyas

Pada pengaturan atap bernada instalasi sistem kasau tidak dapat dilakukan langsung di dinding bangunan. Elemen tambahan, merasakan beban дари касау дан memindahkannya ke dinding, akan menjadi Mauerlat.Biasanya itu adalah bar khusus yang pas di sepanjang dinding. Карена ia merasakan beban serius dari atap, sangat penting Untuk memperbaiki Mauerlatt di dinding dengan aman. Далам касус диндинг бата атау бетон, семуанья седерхана дан мудах дипахами. Тапи багаймана пемасанган Мауэрлате ке бетон аэраси танпа армопояс, карена блок газ иту сендири агак лонггар дан керопос, сехингга тидак дапат членикан фиксаси ян куат дари багиан пенгикат? Инилах ян акан кита bicarakan ди артикель ками.

Fungsionalitas dari Mauerlat

Biasanya, bahan yang sama digunakan Untukmbuat Mauerlate seperti untuk sistem kasau.Paling sering itu terbuat dari balok kayu. Namun, jika sistem kasau terbuat dari logam, bagian структурный ini dapat dibuat dari saluran atau двутавровая балка.

Biasanya element ini terbuat dari bahan-bahan berikut:

  • Balok balok kayu berukuran 100×100 мм, 150×150 мм atau 200×300 мм. Sinar terbuat дари kayu keras дан melewati perawatan antiseptik янв ваджиб. Продукт представляет собой отдельный периметр и структуру. Sendi dipasangkan dengan paku atau kunci lurus. Далам конструкции прибади палинг серинг дигунакан конструкси каю атап.
  • Jarang untuk tujuan ini, profil penggulungan digunakan — saluran dengan penampang berbentuk U атау Двутавровая балка dengan penampang berbentuk H. Ketinggian profil ditentukan oleh perhitungan dan dapat berada di kisaran 70-120 мм.

Sebuah balok atau balok baja melekat pada dinding. Метод пемасанган ян бербеда дапат дигунакан. Кемудиан каки касау беристирахат ди атас Мауэрлат. Mereka memberi beban pada element ini, ян пада gilirannya, mendistribusikan secara merata, mentransfernya ke dinding bangunan.Selain itu, bilah inimbuat sistem truss tidak dipindahkan.

Penting: karena beton aerasi tidak mentolerir beban titik panjang, secara berangsur-angsur rusak, dianjurkan untuk memasang sabuk yang diperkuat monolitik sebelum meletakkan Mauerlat.

Namun, ada cara untuk meletakkan ini element konstruktif di dinding beton aerasi tanpa armopoyasa. Juga perlu diingat bahwa tepi atas Mauerlata harus terletak pada ketinggian tidak kurang dari 30-50 cm dari permukaan tumpang tindih.Ини акан мемастикан вентиласи ян эфектиф дари перегрузка, дан джуга акан мемфасилитаси пемериксаан дан пербайкан структура атап.

Cara pengikat

Pemasangan Mauerlate ke beton aerasi jauh lebih sulit untuk dilakukan daripada dinding bata

Pemasangan Mauerlate ke beton aerasi jauh lebih keulit dilling untarilak dilak. Sebagai aturan, produk ini ditempatkan pada jarak 50 mm dari tepi luar dinding. Pengencang berikut dapat digunakan Untuk mengikat Mauerlat:

  • kawat baja;
  • анкерная застежка dibangun ke dalam pasangan bata;
  • jangkar kimia khusus;
  • kancing baja.

Penting: jangkar digunakan untuk memperbaiki bilah pendukung ke sabuk atau dinding bata yang diperkuat.

Setelah memasang balok, kaki kasau tertarik ke dinding dengan memutar, terbuat dari kawat logam bengkok dengan диаметром 3 мм. Унтук memperbaiki кават ди бавах батанг селама 6 см дипасанг баджа пендек. Себаликня, фиксаси кават дапат дибуат ке лембаран. Saat memasang atap янь kompleksmerekomendasikan Untuk melakukan sabuk beton bertulang янь diperkuat, ян акан memberi bangunan kekakuan tambahan дан mendistribusikan beban secara merata dari atap ke dinding rumah.

Untuk menghubungkan bagian-bagian Individual dari Mauerlat ke Struktur tunggal, sebuah prikew miring digunakan, diikuti dengan mengikat dengan paku, sekrup atau baut. Pelat baja дан скобы digunakan Untuk memperkuat bagian sudut Struktur.

Menggunakan kawat untuk memperbaiki bar


Jika kawat digunakan untuk mengikat Mauerlat, maka ini harus dijaga bahkan pada tahap dinding tukang batu. Кават харус димасуккан ке далам бак диндинг пада кинерджа беберапа ангка терахир.Dengan demikian mematuhi urutan tindakan seperti itu:

  1. Selama peletakan blok beton aerasi untuk dua atau tiga baris sebelum akhir pasangan bata bertelur di antara elemen-elemen, kawat baja dengan penampang 6 mm diletbeakrakan, yangis beakrakan, типичном дангисе .
  2. Пада саат ян сама, bagian tengah pengencang dimasukkan ke dalam pasangan bata. Ujungnya harus menonjol dari dinding. Panjang ujung-ujung ini harus sedemikian rupa sehingga kawat dapat dililitkan dengan longgar di sekitar balok yang diletakkan.
  3. Jumlah kabel yang digunakan harus sama dengan jumlah kasau yang dipasang.

Fiksasi dengan bantuan jepit rambut

Pemasangan Mauerlate ke dinding kancing beton aerasi diperbolehkan saat memasang atap ringan di rumah-rumah kecil. Бахан ян дигунакан Untuk мембентук куе атап, харус серинган мунгкин дан тидак ментрансфер бебан янь сигнификан ке багян структурный лай дари гедунг.

Teknik ini paling cocok jika tidak mungkin melengkapi armopoia.Далам ситуаси сеперти иту, бар иту сендири акан берфунгси себагай сабук пингвин. Метод ини menyebabkan ulasan yang agak kontroversial dari spesialis, tetapi dalam prakteknya terbukti dengan sangat baik, memberikan keandalan dan stabilitas atap yang tinggi.

Untuk memperbaiki balok Untuk beton aerasi Andambutuhkan element-element berikut:

  • giwang menandai CPT-12, яндебут «пас»;
  • palang kayu penampang 20×30 см (размеры элемента ini tergantung pada ketebalan dinding luar).

Kami melaksanakan pekerjaan dalam urutan ini:

  1. Di dinding blok gas kami mengebor lubang dengan langkah-langkah 100-150 cm.
  2. Di lubang ками memasukkan kancing дан memperbaikinya dengan bantuan susu semen atau larutan non-susut.
  3. Selanjutnya, Anda perlu melakukan гидроизоляция. Untuk ini, dua lapisan bahan atap diletakkan di dinding. Ди локаси танцевать ди материал, чтобы открыть меню, чтобы узнать мемастикан бахва это па деньган dinding.Гидроизоляция akan melindungi balok kayu dari saturasi dengan kelembaban dan pembusukan berikutnya, yang dapat berasal dari dinding.
  4. Dengan langkah yang sama seperti kancing dipasang, lubang di Mauerlate dibor agar sesuai dengan диаметр штифта.
  5. Kemudian bar dipasang pada kancing di atas гидроизоляция, pencuci dipasang dan dikencangkan dengan mur.
  6. Setelah memasang balok, ujungnya, di mana potongan-potongan kayu bertemu, ditarik bersama dengan staples baja tempa.
  7. Sekarang Anda dapat mulai menginstal sistem kasau.

Jika kancing harus dipasang di armopoias, maka kami bekerja sebagai berikut:

  1. Sebelum memulai pengisian armopoya, jepit rambut dengan langkah tidak lebih dari 100 cm ditempatkan di dalamnya.
  2. Mereka terikat dengan kawat rajut ke kandang penguat sabuk. Алих-алих кават Untuk memperbaiki kancing, икатан пластик биса дигунакан.
  3. Memeriksa keakuratan pemasangan kancing secara горизонтальный дан вертикальный.
  4. Beton dituangkan ke dalam bekisting dari armo-pile.
  5. Setelah dipadatkan, bilah yang disiapkan ditusuk dengan lubang pada ujung yang menonjol dari kancing дан tertarik dengan kacang ke permukaan.

Jangkar kimia


Produk ini juga disbut dowel cair, massa injeksi atau jangkar yang direkatkan. Bahkan, lem lem dengan karakteristik tinggi yang dihasilkan atas dasar смола полимер sintetis. Terima kasih kepada jangkar kimia, adalah mungkin Untuk dengan tegas memperbaiki batang logam дан alasnya.

Penting: tidak seperti yang lain pengencang steker cair tidakmbuat stres dalam bahan kenyang, yang sangat berbahaya untuk dinding beton aerasi rapuh di tepi.

Tidak seperti jangkar mekanik, fiksasi yang didasarkan pada gaya gesekan dan meledak dari colokan polimer, jangkar kimia adalah tetap karena fakta bahwa perekat menembus pori-poriinding aerasi beschin dungan dongan kan.

Pemasangan jangkar kimia dilakukan dalam urutan berikut:

  1. Pertama lubang dibor pada jangkar.Намун, ukurannya harus sedikit lebih besar daripada untuk baut jangkar konvensional.
  2. Dengan cara Yorshik khusus atau udara terkompresi dari saluran dihapus chip debu, puing-puing, dan logam.
  3. Senyawa перекат kimia khusus dituangkan ke dalam lubang yang disiapkan di dinding.
  4. Setelah itu, dimasukkan sebuah batang baja — ulir berulir M 12-14. Juga untuk tujuan ini, Anda dapat mengambil potongan armatur dengan диаметр янь sesuai.
  5. Komposisi perekatmbutuhkan kekuatan yang diperlukan dalam 20 menit, asalkan suhu sekitar sekitar 20 ° C.
  6. Setelah pemadatan komposisi kimia dari batang aman terpasang di dinding. Selain itu, kekuatan pemasangan jauh lebih tinggi daripada metode mekanis.

Keuntungan menggunakan dowel cair:

  • Umur layanan pengencang tersebut lebih dari 50 tahun.
  • Metode tersebut dapat digunakan Untuk memperbaiki tepi dinding, tanpa takut bahwa mungkin retak.
  • Pengikatan memiliki ketahanan kimia yang cukup tinggi.
  • Pemasangan diperbolehkan Untuk melakukan pada bahan basah, yaitu instalasi dapat dilakukan bahkan dalam cuaca hujan.
  • Пемасанган мауэрлат дан пенатаан атап дапат дилакукан танпа менгунакан сабук ян диперкуат, карена джангкар кимия джаух лебих куат пада материал янг рапух дарипада дюбель меканис.
  • Metode ini sangat perfect untuk bekerja dengan beton aerasi.
  • Kedalaman lubang mungkin kurang dari saat memasang jangkar mekanis, yang harus dikubur 2-3 baris кладка.

Satu-satunya kelemahan dari metode fiksasi ini adalah bahwa tidak mungkin Untuk melakukan pekerjaan pengelasan dengan batang yang melekat pada dowel cair, karena pemanasan bahan polimer Kekuatan funiksasi menur.

Jangkar mekanik (jangkar baut)


Ini adalah cara yang cukup umum untuk memperbaiki balok ke dinding. Jangkar baut terdiri dari bagian-bagian berikut:

  • распорка внешняя;
  • Batang Berulir внутренний.

Fiksasi adalah karena fakta bahwa pada saat mengencangkan mur pada batang, structur spacer mengalami deformasi sedemikian rupa sehingga dengan aman memperbaiki produk di dalam lubang yang dibor di dinding.

Bekerja pada pemasangan jangkar mekanik dilakukan dalam urutan ini:

  1. Bilah yang disiapkan diletakkan di sepanjang dinding.
  2. Selanjutnya sepanjang seluruh panjang produk ini dibor lubang untuk pemasangan baut jangkar. Langkah lubang adalah 1 м. Пэнтинг унтук менкоба, бахва темпат пемасанган джангкар харус джатух ди судут-судут бангунан дан хурма кедуа уджунг бар.
  3. Setelah itu, dengan menggunakan bor melalui lubang yang disiapkan di Mauerlate, lubang dibor di dinding sampai kedalaman sama dengan panjang jangkar. Далам халини, тидак диперболехкан унтук мембуат кедаламан джангкар куранг дари 2 атау бахкан 3 барис пасанган бата.
  4. Jangkar baut dipasang di lubang. Untuk tujuan ini, lebih baik mengambil produk dengan panjang setidaknya 50 см dengan benang M 12 atau 14.
  5. Setelah ini, mesin cuci ditaruh dan murnya diikat erat. Akibatnya, baja atau дюбель пластик tidak dikunci sehingga ditekan kuat ke dalam bahan дан memperbaiki baut di dinding.

Ketika sebuah atap dengan satu atau lebih sepatu diatur, maka perlu dipasang sistem kasau. Намун, касау тидак дапат дилетаккан langsung ди диндинг — Untuk tujuan ini gunakan Mauerlat, янь meredistribusi beban.Jika dinding bangunan terbuat dari material berpori seperti beton aerasi, tidak selalu mungkin meletakkan sabuk penguat di bawah Mauerlat. Dalam artikel ini kita akan berbicara tentang bagaimana memperbaiki Mauerlat ke beton aerasi tanpa armopoyas menggunakan berbagai metode, menjelaskan secara detail teknologi dan seluk-beluk proses ini.

Untuk apa Mauerlat?

Jadi, Mauerlatt sangat element penting Struktur, янь mengambil beban utama dari sistem kasau pada dirinya sendiri дан merata mendistribusikannya di seluruh bidang dinding bantalan.Sebagai aturan, itu terbuat dari bahan yang mirip dengan kaso — balok kayu yang paling sering. Namun, untuk sistem kasau baja, Mauerlat dari I-beam atau saluran diperlukan.

Untuk pembuatan Mauerlat, bahan-bahan berikut digunakan:

  • Balok terbuat dari kayu dengan bagian 100×100 мм, 150×150 мм, дан 200×300 мм. Далам Хал Ини, Анда Дапат Менгамбил Похон Каю Керас Ян телах Менджалани Пераватан антисептик. Sinar itu diletakkan di sepanjang perimeter bangunan. Log dikunci dengan metode penguncian atau dengan bantuan paku.Bingkai kayu untuk atap didirikan paling sering dalam konstruksi pribadi.
  • Профиль бергулир — И-балок далам бентук хуруф Х атау салуран далам бентук хуруф П дигунакан агак куранг серинг. Далам халини, кетингийский профиль baja dapat bervariasi dalam 7-12 см.



Бахан апа пун янь анда пилих, это тетап пада пермукаан диндинг. Ада beberapa cara untuk mengencangkan Mauerlate ke beton aerasi. Setelah memperbaiki elemen ini, kaki kasau dipasang.Perlu dicatat bahwa Mauerlat tidak hanya meredistribusi beban, tetapi juga mencegah sistem kasau bergerak di bidang горизонтальный.

Карена бетон аэраси адалах бахан ян чукуп рапух дан тидак ментолеранси бебан тингги, мастер баньяк лебих сука менгиси тепи атас диндинг денган сабук пингвин. Намун, унтук менгуранги бия дан бияя тенага керджа, ада беберапа метод багаймана мемпербаики мауэрлат танпа армопояс.

Harap dicatat bahwa dari tumpang tindih ke bagian atas Mauerlat harus setidaknya 30-50 cm sehingga ruang di bawah atap dapat berventilasi baik, дан akses ke Struktur pendukung atap untuk pencegahan дан perbaikan juga diseda.

Метод memperbaiki ke beton aerasi

Perlu dicatat bahwa jauh lebih sulit untuk meletakkan mauerlate pada beton aerasi daripada, katakanlah, dinding bata. Biasanya diletakkan dengan indentasi dari tepi luar dinding pada 5 см.

Untuk meletakkan dan memperbaiki Mauerlat, elemen berikut dapat digunakan:

  • кават ян тербуат дари баджа;
  • baut jangkar;
  • jangkar kimia;
  • jepit rambut yang terbuat dari baja.

Memperbaiki Mauerlate pada sabuk penguat atau di dinding bata dilakukan dengan bantuan baut jangkar.



Setelah bar dipasang, kaki kasau tertarik ke dalamnya dan itu luka dengan kawat baja berulir dari penampang 3 мм. Пада 6 см ди bawah bar Anda perlu menginstal pendek, di mana sisa kawat akan diperbaiki. Sebagai alternatif, Untuk fiksasi Yang Aman, Kawat Dapat dililitkan Pada Lempengan.

Jika itu adalah pertanyaan atap desain yang rumit, maka dianjurkan untuk memasang balok Mauerlatti ke beton aerasi semua sama pada sabuk beton bertulang.Ини акан memberikan tidak hanya keandalan янь lebih besar dari desain, tetapi juga akan memungkinkan untuk mendistribusikan beban secara merata.

Antara satu sama lain, balok dari Mauerlat diperbaiki dengan bantuan sebuah prirub miring dengan fiksasi lebih lanjut pada paku atau baut. Скобы атау пелат баха членский кекакуан тамбахан ке сэнди судут.

Fiksasi dari Mauerlate menggunakan kawat

Sebelum memperbaiki Mauerlat ke beton aerasi dengan bantuan kawat baja, itu harus diperbaiki dalam ketebalan dinding.Ини Харус Дилакукан Селама Пелетакан Барис Терахир Дари Блок Газ — Кават Дитэмпаткан ди Бавах Мерека.

Teknik pemasangan dengan cara ini terlihat seperti ini:

  1. Untuk beberapa baris sebelum akhir pasangan bata di antara blok-blok dipasang beberapa kabel tipis, bagian 6 мм.
  2. Далам Кетебалан Пашанган Бата Далам Касус Ини, Багиан Тенга Кават Акан Дитэмпаткан, Дан Уджунгня Акан Менггантунг Дари Кедуа Шиси Пашанган. Panjang ujungnya sedemikian rupa sehingga cukup Untukmbungkus sekitar bar.
  3. Panjang Kawat Harus Cukup Untuk Menutupi semua Kaki Kasau.

Кара memperbaiki kancing

Akan disarankan Untuk memperbaiki Mauerlate ke beton aerasi tanpa armopoyas pada stud hanya dalam kasus di mana direncanakan Untuk menggunakan cahaya bahan atap di rumah-rumah persegi kecil. Akibatnya, beban yang diharapkan di dinding akan menjadi kecil.

Selain itu, dalam situasi ini, balok-balok Mauerlatt sebenarnya akan berfungsi sebagai armo-pile.Мескипун Ада Панданган Ян Салинг Бертентанган Пада Дари Типе Ини Пемасанган Мауэрлат пада Бетон Аэраси, Семуа Практик Ян сама Менунджуккан Бахва Иа Мемилики Хак Унтук Хидуп. Teknik seperti itu memberikan tingkat keandalan dan stabilitas structure atap yang cukup.



Untuk bekerja, Anda memerlukan komponen-komponen ini:

  • кансинг логам СРТ-12, ян дзюга дисебут «Махаон»;
  • balok terbuat dari kayu dengan penampang 20 × 30 см — meskipun ketebalan tergantung pada sizesi dinding yang didirikan bangunan.

Urutan kerja pada peletakan Mauerlate pada beton aerasi tanpa armopoyas adalah sebagai berikut:

  1. Melalui seluruh panjang dinding bantalan di bagian atasnya, takik dibor pada jarak 100-150 см.
  2. Di lubang янь sudah jadi, pasang kancing дан perbaiki dengan ступка атау сперма янь tidak menyusut.
  3. Pada dinding гидроизоляционный блок diterapkan dari lapisan ganda bahan atap. Di lokasi-lokasi jepit rambut, lubang-lubang tertusuk dalam material sehingga melapisi permukaan logam dengan rapat.Tahapan ini melindungi kayu dari pembusukan karena kelembaban.
  4. Selanjutnya dalam Mauerlate, bor alur dalam диаметр kancing dengan langkah yang bertepatan dengan lokasimereka.
  5. Sekarang, batang Mauerlat ditaruh di kancing дан diperbaiki dengan mur dan mesin cuci.
  6. Setelah memasang balok, bagian akhir yang digabungkan dikencangkan dengan klip logam.
  7. Selanjutnya, kasau dipasang langsung.

Proses pemasangan atap untuk beton aerasi akan terlihat berbeda jika kancing dipasang di sabuk penguat.

Урутан тиндакання адалах себагай берикут:

  1. Sebelum menuangkan campuran semen ke dalam bekisting, di bawah armopause, pin dipasang dalam langkah hingga 1 m.
  2. Perbaiki ke bingkai dengan kawat rajut atau ikatan plastik.
  3. Sejajarkan lokasi kancing pada semua sumbu.
  4. Bekesting dengan tulangan dan kancing diisi dengan semen.
  5. Setelah sabuk penguat benar-benar mengeras ke kancing yang menonjol, batang Mauerlat dipasang dan dikencangkan dengan mur.

Aplikasi jangkar kimia

Суату якорь кимиа адалах масса инжекси кайр ян дибуат атас дасар смола полимер, янь денган чепат мембеку дан ден ден ган пасти мемпербаики батанг логам далам кетебалан ляписан типис.

Keuntungan дари bahan ini adalah tidak adanya tegangan yang meledak, sehingga beton aerasi yang rapuh tidak runtuh. Jika jangkar mekanis memperbaiki bagian-bagian dengan memperluas batang kayu, komposisi perekat jangkar kimia mengisi pori-pori beton aerasi dan menjaga batang tetap diam.



Proses memperbaiki дюбели cair terlihat seperti ini:

  1. Di blok gas, bor lubang untuk jangkar. Ukuran alur harus lebih besar daripada untuk baut jangkar konvensional.
  2. Dari lubang, bersihkan debu dan kotoran, misalnya, dengan penghisap debu.
  3. Lubang diisi dengan perekat.
  4. Lebih lanjut di lem masukkan batang logam dengan benang — pejantan M 12-14 atau sepotong penguat.
  5. Kristalisasi penuh komposisi polimer terjadi dalam 1/3 jam, jika suhu medium di atas 20 ℃.
  6. Setelah lem mengeras, anting akan diperbaiki dengan aman. Perlu dicatat bahwa pengencang seperti itu lebih kuat daripada pengencang mekanis.

Pemasangan Mauerlat untuk atap di dinding yang terbuat dari beton aerasi dengan bantuan pena cairan memiliki sejumlah keuntungan yang tidak diragukan lagi:

  • Pengencang tidak kehilangan kekuatan selama lebih дари 50 тахун.
  • Беркат структура полимер лем, метод пемасанган иници баньяк дигунакан ди тепи диндинг ди мана ада рисико пемисахан блок газа.
  • Джангкар кимиа байк унтук кетаханан кимиа.
  • Bahkan cuaca basah dan permukaan basah dari elemen-elemen yang akan disambung tidak mencegah pemasangan pengencang ini.
  • Пемасанган атап мауэрлат меняла блок газобетон дапат дилакукан танпа литье армопояс, карена кендалан пенгикатан джангкар кимия джаух лебих тингги дарипада джангкар меканик.
  • Komposisi kimia jangkar idealnya dikombinasikan dengan structure berpori dari block-block gas.
  • Untuk pemasangan dowel cair, lubang dengan kedalaman yang lebih dangkal diperlukan daripada dalam kasus jangkar mekanik — ada kedalaman 2-3 baris.

Намун, далам метод Ини джангкар дидирикан тидак Биса мелаксанакан пекерджаан пенгеласан — перегрев дари батанг логам акан менябабкан ганггуан далам структура полимер дари матери, менябабкан иа кехиланган кекиланган.

Mengencangkan jangkar tipe mekanik tanpa armopoyas

Akhirnya, cara terakhir untuk memperbaiki Mauerlat menjadi beton aerasi adalah dengan menggunakan baut jangkar mekanis tradisional.

Jangkar terdiri dari:

  • Batang Baja Internal dengan Benang;
  • kulit luar — спейсер mekanisme.



Prinsip jangkar adalah deformasi bertahap dari tubuh luar sebagai mur pada baut dikencangkan. Dengan cara ini, baut terpasang kuat di dalam lubang yang dibor.

Пемасанганские якорные стоянки terjadi sebagai berikut:

  1. Di baris terakhir blok di sepanjang dinding, bar-bar itu berdiri.
  2. Melalui seluruh panjang bar dengan langkah 1 m member lubang untuk pemasangan baut. Perhatikan bahwa jangkar harus menyentuh Sudut-Sudut bangunan дан tempat bergabung dengan dua potong kayu.
  3. Sebuah bor khusus melalui Mauerlat янь diletakkan di blok gas dibuat lubang di kedalaman jangkar. Далам халини, кедаламан лубанг тидак болех куранг дари кетебалан 2-3 бара пашанган бата.
  4. Masukkan jangkar baut di alur. Sangat diinginkan untuk menggunakan produk dengan panjang setidaknya 50 см дан бенанг M 12-14.
  5. Pada akhirnya, taruh washer pada baut dan kencangkan mur sekencang mungkin. Sebagai hasil kompresi, jangkar tubuh memadatkan дан memperluas материал.Джади баут денган аман тертанкап пада кетебалан диндинг.

Selamat siang atau malam!

Сая мелихат бахва Анда денган хати-хати мендекати солуси масалах дари сетиап масалах, сая сангат менюкайнйа, джади сая мемутускан унтук меламар!
Карена масалах терсебут, тетапи ада кетидакняманан псикологис (диураикан кемудиан), карена факта бахва ада Пелетакан джаринг.
Baca lebih lanjut.
Rumah dibangun sebagai berikut.

  1. Танах янь мерупакан фондаси пасир денган танах лиат (карена кетика тумпукан дибор, кампуран иници (чахая далам бентук пасир) дан келуар).
  2. Air tanah, air dimana musim panas adalah 4 метра (menurut sebagian manusia dijual), tetapi ketika tumpukan telah dilakukan untuk kedalaman sekitar 2,4 m bukan air; sebuah parit digali Untuk Pengumpulan Mata Air дан Saluran Masuk 1,5 метра Untuk Jalan.
  3. участок датар (седикит майринг 10-5 см сампай 8 метров), тетапи далам 300 метров ди депаннья гунунг, диикути олех 200 метров дари рел керета апи (джалур утама дари кота Москва ди Пермь) каданг-каданг мераса гетаран седикит.
  4. Фундамент 7.15 м кэ 8,12 м, ростверк dengan jembatan lintas dalam rumah 60 см (tinggi) * 40 (lebar) (40 + 20 di atas tanah itu), tumpukan yang dibuat setiap 1,1-1,3 dari satu sama lain (ujung ke уджунг тумпукан) денган диаметром 40 см сампай 2 м дари багиан бавах ростверк терсебут, тидак термасук джембатан (теладан панданган яясан терлампир), ангкер 10 дигунакан. «
  5. Dituangkan pada bulan Oktober tahun lalu (2012 г.), Merek beton M200, (скема терпасанг).
  6. Тахун иници мулаи мембангун тембок (июнь 2013 г.).
  7. Кемудийский рубероид diletakkan dalam 2 lapisan, ruang bawah tanah berada di tiga batu bata M150 (денган 2 путарана на камар).
  8. Селанютня, ками перги блок газ (600 * 188 * 300). Танах 13 димана серангкаян 2,4 м балок, мерека мелетаккан (10 бухан), сеперти диндинг лантай пертама 5, балок терлетак Анда чара берикутня: багиан белаканг румах (ди мана тидак ада ориел) балок 150 * 150 темпат мака денган 4 метра, банталан ди dinding дан партиси дари 30 см (лебар пенух блок), багиан депан румах (денган телук а) балок 100 * 150 сампай 5 метров, дан дари дари сату телук ке партиси 6 м semua bergantung pada setiap sisi 30 см (дибунгкус денган рубероид) .
  9. Selanjutnya, loteng dari dinding samping 1,2 метр tinggi atap pelana gable 2,3 m.
  10. Blok diletakkan di lem.

Inilah kesudahannya.
Saya mulai berpikir bagaimana memasang atap monsard, apa yang harus diperkuat, yah, saya pergi ke Net Untukmbaca Ya Bagaimana caranya. Куранги ян перлу мелетаккан джаринг (себелум дан тидак слышел тентанг ини, пикир газоблок дитэмпаткан сеперти бату бата дан пада ‘нет тидак мендаки дан пембангун менгатакан 100 тахун румах акан бердирэдакан тэлетакан дан тэдакан дан тэтукан дан тэтидакан дэн тэтикан дэн тэтидакан дэн тэдакан дэн тэдэкал дэн тэллэдэ дэн тэллэдэн дэн Джаринг диперлукан антара лантай пертама дан кедуа дан пада тингкат 1,2 дари лантай дуа себелум мемасанг атап, рак багаси ди антара деретан блок газ.Sungguh bahan mukjizat, bagaimana anak diatasnya berguncang. Тапи судах терламбат, семуанья дидирикан. «Ини диа шику, дарипада менгигит» ю Нах дан мулаи ди форум менаньякан апа дан багаймана, дан сайа тидак менангис, печах, дан менгурай семуа ду бару. Сая memutuskan Untuk meminta saran dari Anda. Tidak ada uang tambahan untuk menghancurkan segalanya дан melakukannya lagi.

Итулах момент психологисня. Menakuti Saya dengan hal-hal menakutkan. Saya pikir tegak jaring Pemasangan rusak (untuk permukaan dinding gable bernada) di 3 стеклопластиковый пингватан 8-кортежный dengan ligasi untuk 1 м, lebar sabuk 25 см, дан тингги 20 см, itu balok 100 * 150 мм, дан шаг 1,5, kancing meter, kemudian mendirikan loteng dengan penambahan kasau dalam 600-700 мм (папан 50 * 150).Jenis kasau terpasang dan pandangan perkiraan atap. Апа янь биса анда катакан тентанг ситуаси иници, мунгкин сесуату перлу диперкуат, мунгкин иту тидак перлу? Bagaimana cara mendirikan мансардный дари блок газ 600 * 188 (тингги) * 300 (лебар)?

Konstruksi Mauerlat, dirancang terima dan bagikan beban secara merata , dibuat oleh atap дан dirasakan oleh dinding. Dengan bantuannya menyediakan stabilitas atap, asalkan pengancing dari Mauerlate dibuat oleh semua aturan. Untuk melakukan ini, Anda perlu tahu apa itu Mauerlatt, bagaimana melekat pada dinding beton aerasi, dan dalam urutan apa pekerjaan harus dilakukan.

Apakah Anda membersuhkan Mauerlatt?


Tanpa Mauerlat adalah mungkin Untuk memasang sistem atap pada rumah-rumah rangka, serta structur yang dibangun dari kayu dan kayu gelondongan. Mereka memiliki грибов дари Elemen konstruktif ini dapat melakukan mahkota atas batang kayu atau balok atas . Untuk bangunan yang terbuat dari beton aerasi ini tidak dapat diterima, dan karena itu pemasangan Mauerlat perlu diproduksi tanpa gagal .

Dengan menggunakannya, Anda dapat:

  • secara substansial memperkuat kotak bangunan ;
  • meningkatkan kekakuan atap;
  • sejajar dalam bidang горизонтальный mahkota bagian atas dinding;
  • pastikan pengikatan structure atap dan dinding bangunan.

Ketebalan dari Mauerlate tergantung pada fitur yang konstruktif atap yang dipasang. Paling sering, untuk produksinya, sebuah batang digunakan, berukuran 150 x 150, 150 x 100 атау 80 x 180 мм.Juga diperbolehkan menggunakan kayu yang dikupas dari kulit kayu dan dipotong dari satu sisi. Pemangkasan dilakukan Untuk memastikan kesesuaian maksimum structure dari permukaan dinding.


Кадар воздуха каю ян дигунакан харус меменухи персьяратан пературан. Саат menggunakan каю «мента» harus disediakan kemungkinan menyesuaikan jangkar sekali setiap lima tahun . Сетелах пенгеринган каю, пенюсутан каю басах акан терджади куранг интенсиф, дан карена иту пенгетатан мур харус дибуат лебих джаранг.

Kayu olahan mengalami perlakuan khusus komposisi antiiseptik untuk memaksimalkan perlindungan structure dari pembusukan dan kekalahan oleh serangga. Sebelum ditumpuk, бревно harus dibungkus dengan bahan, гидроизоляция, мисальня, полимер битум. Lebih baik Untuk mengabaikan penggunaan ruberoid.


Джика бингкай логам дипасанг, пенггулунган дигунакан унтук мембуат мауэрлат: салуран атау двутавровая балка. Dapat diobati dengan senyawa anti korosi.

Fitur instalasi Mauerlat


Meletakkan Mauerlatt harus dilakukan sedemikian rupa sehingga beberapa jarak yang tersisa ke tepi luar dinding. Себагай атуран, сэкитар 5 см. Kadang-kadang itu dibayangkan tonjolan di mana structur yang didirikan harus beristirahat . Selanjutnya, sistem atap harus dilekatkan pada Struktur ini.

Untuk meningkatkan masa pakai structur yang terbuat dari kayu, гидроизоляция адалах ваджиб. Untuk ini, bahan atap атау bahan гидроизоляция lainnya digunakan.

Cara memperbaiki dinding газобетон


Opsi Yang Disukai Adalah Pemasangan Elemen di sepanjang seluruh dinding. Untuk menghubungkan unsur-unsur Individual ke dalam satu kesatuan, itu diinginkan Untuk digunakan kunci langsung , Dimensi yang secara langsung bergantung pada параметр geometrik dari bar yang digunakan. Унтук кеандалан, паку джуга дисумбат ке далам кунчи унтук мембентук система сату багиан ян каку, ян кемудиан дилапискан олех касау.

Ada beberapa cara untuk mengamankan Mauerlatt:


Далам касус пертама, капсул пенгатур хусус . Zat kimia, menembus ke dalam bahan, memastikan fiksasi yang dapat diandalkan dari Mauerlate. Ini meningkatkan kondisi lapisan atas dan meningkatkan derajat panas dan гидроизоляция. Капсул ян дигунакан Untuk pemasangan harganya terjangkau.

Untuk pembuatan Mauerlat, hanya bahan berkualitas tinggi yang harus digunakan. Kayu seharusnya tidak memiliki simpul.Ляписан гидроизоляция Seharusnya tidak rusak, yang dicapai dengan menggunakan alat khusus.


Untuk pengikatan mekanis, perlu mengikuti prosedur tertentu:

  1. дюбеля dimasukkan ke dalam lubang pra-dibor;
  2. element pengikat dikencangkan;
  3. di beton aerasi, gigi harpun tertekan kuat;
  4. permukaan yang diperluas;
  5. gunung dibuat.


Pemasangan Mauerlat harus dilakukan sedemikian rupa tautan tetangga tidak terhubung satu sama lain .Ini memungkinkan untuk meningkatkan stabilitas Struktur. Намун, pengikatan mekanis melibatkan penciptaan kekuatan янь meledak, янь dapat memprovokasi beberapa masalah di tepi Struktur.

Mengencangkan dengan baut jangkar dan armopoyas


Untuk bangunan yang dibangun dari blok gas, kehadiran tali lengan diperlukan , karena ini bahan bangunan tidak cukup kuat, yang dapat menyebabkan kesulitan ketika memasang pengencang, terkama jaut.Олег Карена Иту, pertanyaan apakah seorang Mauerlatt diperlukan dalam situasi ini bukanlah topik: seseorang tidak dapat melakukannya tanpanya.

Pengencang Untuk Mauerlate harus diletakkan di muka. Untuk perangkat sabuk yang diperkuat itu diinginkan Untuk digunakan Blok berbentuk U , dengan bantuan yang memungkinkan Untuk membersuk palung khas sepanjang seluruh dinding luar. Untuk menghilangkan pembentukan celah, blok sudut digergaji.

Perakitan rangka penguat dilakukan dengan menggunakan penguat 12 мм, янь diikat dengan persilangan 6 мм.Sebuah jangkar dengan benang terpasang ke bangkai yang tertanam di selokan. Mereka harus menempati posisi spasial tertentu, ян dikendalikan oleh garis atau tali yang direntangkan. Jangkar ditempatkan pada sudut kanan ke Mauerlate sedekat mungkin dengan balok atas.


Titik-titik lampiran harus ditempatkan di sepanjang seluruh dinding. Джумлах мерека секара лангсунг тергантунг пада джумлах касау: сетидакня мерека харус сама атау лебих. Pengencang harus dipasang sedemikian rupa untuk menghindari kontak dengan kasau di masa depan.Untuk mengurangi biaya keuangan adalah mungkin Untuk mengisi tidak satu pun armopoya di sekeliling seluruh dinding, tetapi hanya bantal beton person .

Setelah bingkai penguat, bersama dengan baut jangkar, diletakkan di palung yang dibentuk sebelumnya, beton dituangkan. Untuk membersuk structure monolitik, proses penuangan tidak bisa terganggu. Pekerjaan harus dilakukan secara terus menerus di sepanjang dinding luar. Selokan harus diisi dengan beton dalam satu celah.



Setelah pengeringan beton lengkap, jangkar akan dipasang dengan aman di posisi spasial yang diberikan. Dalam hal ini sangat pentuk memastikan posisi yang tepat selama proses penyembuhan .

Segera setelah beton mendapatkan kekuatan yang diperlukan, balok diletakkan di sabuk dan jangkar beton, yang harus berada di dalam lubang yang dibor di pohon. Kemudian kencangkan mur untuk memperbaiki balok.

Untuk menentukan lokasi lubang di bar, pertama kali diletakkan di atas baut, дан кемудиан диберикан dampak gaya , cukup untuk penampilan penyok pada kayu.Di tempat-tempat ini lubang dibor untuk jangkar .

Bagaimana cara memperbaiki Mauerlat ke beton aerasi tanpa armopoyasa?


Di situs web produsen ada pernyataan yang saling bertentangan mengenai kebutuhan Untuk pembangunan sebuah bangunan yang terbuat dari blok beton aerasi. Seseorang berpendapat bahwaremeka cukup mampu menahan beban янь diharapkan. Ян лежал, себаликня, менаваркан асуранси. Намун, semua produsen дан pembangun якин бахва материал berpori bereaksi negatif terhadap beban titik.Oleh karena itu, perlu untuk mendistribusikannya secara merata. Джика Карена Аласан апа каламбур перангкат тидак мемунгкинкан, мака перлу дигунакан. Ини акан мемперпанджанг умур бангунан.

Мауэрлат палинг серинг тербуат дари бахан ян сама денган касау — логам (салуран, двутавровая балка) атау каю (каю)

Apa itu Mauerlatt

Ini adalah desain khusus yang digunakan untuk mendistribusikan berat atap di atas dinding secara merata. Себагай атуран, это тербуат дари балок каю.Ини адалах ке мауэрлат бахва касау диикат унтук мембуат атап стабил. Дая Тахан дан keandalan seluruh Struktur tergantung pada kualitas instalasi.

Mauerlatt bisa menjadi metalik, tetapi hanya jika kasau baja digunakan. Намун, Desain seperti itu jarang terjadi, karena biaya konstruksi meningkat berkali-kali. Selain itu, jauh lebih sulit Untuk memperbaiki bagian-bagian baja daripada yang kayu.

Fungsi dari Mauerlat:

  • distribusi seragam berat atap pada dinding;
  • memperbaiki sistem kasau yang andal;
  • perlindungan dan pencegahan beban titik pada blok beton aerasi.

Укуран минимальный дари бар ян дигунакан себагай Мауэрлат харус 10 * 10 см. Намун, untuk memberikan kualitas genggaman янь lebih baik, diharapkan untuk mengambil материал dengan penampang янь lebih besar. Dimungkinkan untuk menggunakan log, tetapi perlu untuk mencegah sisi yang akan berdekatan dengan beton aerasi.

Arung jeram di titik-titik pendukung mengirimkan beban ke Mauerlat, yang, mengubah dan mendistribusikan, mentransfernya ke dinding

Ян terbaik dari semuanya, грибки-грибы ini terbuat dari kayu keras.Untuk memastikan bahwa itu berlangsung lebih лама, itu harus diperlakukan dengan antiiseptik дан импрегнаси янь mencegah kerusakan membersusuk дан serangga. Bar harus menutup dinding secara lengkap dan merata. Mereka diikat bersama dengan paku atau dengan kunci langsung. Карена факта bahwa penampang bahan kayu kurang дари лебар блок газа, mauerlat diletakkan di bagian dalam dinding. Jarak ke tepi luar harus минимум 5 см. Juga diperbolehkan meletakkan batu bata di bagian luar gedung.

Antara dinding газобетон дан мауэрлат каю харус мемилики лабиринтная гидроизоляция.

Cara mengencangkan Mauerlat

Mauerlatt dapat dilampirkan langsung ke beton aerasi atau menggunakan armopoyas. Ada cara-cara seperti menghubungkan balok kayu dengan dinding:

  • dengan bantuan kawat baja;
  • dengan menggunakan jangkar;
  • jepit rambut.

Ketika menggunakan salah satu metode yang terdaftar, perlu untuk memastikan bahwa pengikatan bersifat kualitatif, dapat diandalkan. Juga, selama instalasi, geser структурный харус дихиндари.

Далам бангунан румах прибади, балок каю бертиндак себагай бахан утама ян дигунакан унтук бекерджа пада Мауэрлат

Cara memperbaiki Мауэрлат dengan kawat baja

Kawat baja mampu memperbaiki Mauerlat dengan cukup aman. Itu ditenun ke dalam pasangan bata dalam beberapa baris ke atas dinding. Cukup 2-4 блока тингиня. Pastikan Untuk memperbaiki bagian tengah kabel, дан panjangnya — cukup tidak hanya ke bagian atas dinding, tetapi juga untuk menarik дан memperbaiki Mauerlatt.Jumlah ligamen tidak terbatas. Tetapi biasanya ада себаньяк каки касау.

Анкеровка

Далам Хал Ини, дисаранкан Untuk menggunakan armopause. Джангкар мемунгкинкан чукуп аман унтук мемпербайки касау, тетапи мембуат бебан титик, ян сангат тидак диингинкан унтук балок бетон аэрази. Ди bawah pengaruhnya, материал berpori itu dengan cepat hancur. Armopoyas memungkinkan tidak hanya untuk melindungi blok dari titik muatan, tetapi juga untuk meningkatkan kekakuan dan kekuatan seluruh structur.Джуга, dengan menuangkan beton, Anda dapat meluruskan bagian atas dinding secara horizontal. Ини акан мемудахкан пемасанган касау.

Jangkar dipasang pada tahap penuangan. Mereka diperbaiki di selokan, ян акан diisi dengan campuran beton menggunakan kawat. Hal ini diperlukan untuk memastikan bahwa jangkar adalah level. Untuk melakukan ini, Anda juga dapat menarik kabelnya. Penanda harus benar-benar vertikal. Jumlah unit pengikat tidak diatur, namun jumlahnya tidak boleh kurang dari jumlah kasau.Кетика бетон менгерас, мерека акан бенар-бенар дикурангкан ди даламнья.

Pengikatan meningkatkan karakteristik menahan beban dan memperkuat kekuatan simpul, menghilangkan pemindahan kasau di bawah pengaruh beban tinggi

Pada armopoia siap dengan baut diletakkan balok. Олег Бахан каю кетук денган палу атау палу. Ди бар мембентук пенйок дари джангкар. Di tempat-tempat ini perlu untuk mengebor lubang. Kita perlu memastikan bahwaremeka genap дан tidak menyimpang dari vertikal.Kemudian bar diletakkan di atas beton sehingga jangkar jatuh ke dalam lubang yang dibor, dan aman dengan mur dan mesin cuci.

Bantal beton kecil dapat menggantikan armopoya penuh. Mereka dipasang di tempat-tempat di mana Mauerlate diikat ke dinding. Mereka juga lebih merata mendistribusikan beban dan mencegah penghancuran blok gas.

Mohon perhatian! Antara pita beton bertulang dan dengan balok kayu itu diinginkan untuk meletakkan lapisan hydroing. Анда дапат менгунакан мастик кхусус, дан рубероид седерхана.

Menggunakan kancing logam

Pemasangan Mauerlate pada kancing logam dapat direalisasikan dengan dua cara: menutup dinding atau telukmereka dengan beton dalam armopoyas. Агар тидак келиру dengan пенетраси pengencang, атуран берикут дапат дигунакан: это димасуккан ке далам бингкай ке кедаламан 2 мауэрлаттов. Планка дзика 10 * 10 см дигунакан, джепит рамбут харус перги ке диндинг атау армопой селама 20 см.

Pengencang dipasang di dinding untuk 1-2 baris sampai dinding berakhir.Perlu diingat bahwa panjang pejantan harus cukup tidak hanya untuk balok, tetapi juga untuk мауэрлат. Харус Ада cadangan kecil Untuk mengencangkan mur dengan mesin cuci.

Далам касус терахир, селурух проседур мирип денган пемасанган джангкар, тетапи букан баут — кансинг.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
