Материалы для фундамента ленточного фундамента: Устройство ленточного фундамента технология

Материалы для устройства ленточного фундамента

Какие материалы для ленточного фундамента используют в строительстве? Фундамент – это подземная часть здания, которая воспринимает все нагрузки от здания и передает их на основание, представляющее собой пласты прочного грунта. Ленточный фундамент представляет собой железобетонные полосу, которая идет по всему периметру здания. Его закладывают под все наружные и внутренние стены строения, при этом сохраняя форму поперечного сечения одинаковой по всей длине.

Строительство ленточного фундамента можно осуществить с помощью следующих материалов: железобетон, бутобетон, кирпич, фундаментные железобетонные блоки и плиты.

Технология укладки ленточного фундамента достаточно проста, по сравнению со свайным или плитным фундаментом. Однако эта технология имеет повышенную трудоемкость и достаточно большой расход материалов. При укладке ленты используется большее количество опалубки, больший объем бетона. При монтаже необходимо использование механизированной техники, в частности подъемного крана.

Ленточные фундаменты закладывают:

• для домов с кирпичными, бетонными или каменными стенами;
• для зданий с тяжелыми перекрытиями;
• при строительстве сооружений, в том случае, когда существует угроза неравномерной осадки фундамента, если конструкция расположена на неоднородных грунтах;
• если в здании планируется цокольный этаж или подвал.

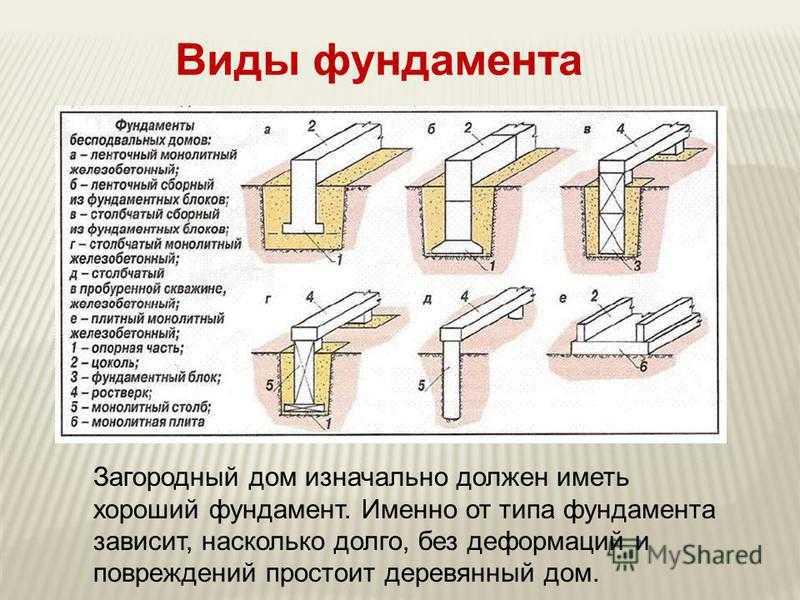

Конструкции ленточных фундаментов

Устройство ленточного фундамента.

По своей конструкции они бывают сборные и монолитные.

Сборный ленточный фундамент выполняют из типовых железобетонных блоков, которые изготавливают на заводе и собирают на строительной площадке с помощью подъемного крана. Такие конструкции монтируют из железобетонных плит и бетонных блоков.

Монолитный ленточный фундамент выполняют на строительной площадке.

Ленточный фундамент в зависимости от величины нагрузки бывает 2-х конструкций: заглубленный и мелкозаглубленный.

Мелкозаглубленный ленточный подходит для легких домов: каркасных, деревянных, пенобетонных. Он устраивается на слабопучинистых грунтах на глубину заложения 70 см.

Заглубленный выполняют для домов с тяжелыми стенами и перекрытиями на пучинистых грунтах. Его устраивают, если в доме будет подвал или гараж. Глубина его заложения должна быть на 20 см ниже уровня промерзания грунта.

Заглубленный фундамент, в отличие от мелкозаглубленного, является более прочным, надежным, он не подвержен деформациям. Но расход материалов и трудоемкость работ при его изготовлении возрастают.

Сборные ленточные фундаменты используют для строительства промышленных и гражданских объектов, а также индивидуальных домов и коттеджей.

Преимущества сборных конструкций:

• небольшой срок строительства;
• можно нагружать конструкцию фундамента, после некоторого времени, прошедшего по окончании монтажа.

Недостатки:

• прочность сборного на 20% меньше монолитного;
• необходимость применения механизмов и квалифицированных строителей;
• высокая стоимость.

Таблица расчетов размеров ленточного фундамента.

Фундамент из блоков обладает меньшей прочностью, чем монолитный, потому что выполнен из отдельных частей. Его нельзя усилить арматурой. Блоки выпускаются по типовому проекту. Усилить сборную конструкцию можно при помощи арматурных сеток, которые укладывают между рядами блоков, но это значительно хуже, чем пространственное армирование монолитной конструкции. Уменьшить затраты материальных средств на сборный фундамент можно посредством укладки стеновых блоков и подушек с некоторым пролетом.

Так изготавливают прерывистые сборные фундаменты. Создание прерывистых конструкций экономит до 20% количества блоков, это сказывается на стоимости строительства.

Если участок строительства расположен на илистых или торфяных грунтах, имеющих слабую несущую способность, то строительство прерывистых конструкций недопустимо. Сборный ленточный фундамент уступает по своей прочности и остальным характеристикам монолитному.

Вернуться к оглавлению

Материалы для ленточных фундаментов

Материалы, которые используют для строительства ленточного фундамента, – это железобетон, бутобетон, кирпич, фундаментные железобетонные блоки и плиты.

1. Ленточный железобетонный фундамент состоит из цемента, песка и щебня, которую армируют металлической сеткой или арматурными прутьями. Этот материал для фундамента является самым популярным, он имеет невысокую стоимость. Из него можно создавать монолитные конструкции достаточно сложной конфигурации. При укладке пользуются бетонным вибратором. Фундамент получается очень крепкий и надежный. Если участок расположен на песчаных грунтах, то применяется железобетонный фундамент. Ширина его зависит от толщины несущих стен.
2. Ленточный бутобетонный фундамент состоит из крупных камней и цементно-песчаного раствора. Он имеет не более 30 см в длину с 2-мя параллельными поверхностями весом до 30 кг. Он достаточно надежен. Если на участке песчаные грунты, то применяют бутобетонный фундамент. Если на участке грунты глинистые, лучше его не применять, потому что он может получить трещины и деформироваться. Ширина его в зависимости от веса здания составляет от 200 мм до 1000 мм.
   Этот фундамент укладывается на гравийную или песчаную подушку толщиной 100 мм для удобства укладки бетонной смеси и выравнивания поверхности грунта.
3. Ленточный кирпичный фундамент применяется для подземных и надземных фундаментов, а также для цокольных частей. Кирпич является очень гигроскопичным материалом, он легко разрушается во влажном состоянии. Большие морозы также отрицательно влияют на этот материал. Поэтому его нужно защищать от воды путем гидроизоляции. Если фундамент строится для каркасного дома или для дома с тонкими кирпичными стенами, то такой вид вполне подходит. Если уровень грунтовых вод высокий, а заложение фундамента глубокое, кирпичный фундамент не используется.
4. Ленточный фундамент из блоков и плит. Железобетонные блоки и плиты изготавливают в заводских условиях. Эти материалы очень прочные, крепкие, надежные и подходят для любых грунтов и для зданий любой конструкции.

Вернуться к оглавлению

Устройство опалубки ленточного фундамента

Устройство опалубки монолитного ленточного фундамента.

Опалубка является формой для будущего фундамента. Опалубку, как правило, изготавливают из дерева, так как оно недорогое. Такая опалубка выполняется легко. Иногда применяют металлическую опалубку. Она бывает съемная и несъемная.

Опалубка для ленточного монолитного фундамента

По типу конструкции различают следующие виды опалубки:

• крупнощитовая;
• мелкощитовая;
• объемно-переставная;
• блочная;
• горизонтально-перемещаемая;
• скользящая;
• несъемная;
• подъемно-переставная.

По типу материалов различают следующие виды опалубки:

• алюминиевая;
• стальная;
• деревянная;
• пластиковая;
• комбинированная.

По теплопроводности опалубка бывает утепленная и неутепленная.

Опалубка обычно состоит из следующих элементов:

• палуба со щитами;
• подпорки, рамы, стойки и другие поддерживающие леса;
• крепежные элементы: шурупы, уголки, гвозди.

Схема установки арматуры из плоских арматурных каркасов.

При установке опалубки нужно соблюдать следующие требования:

1. Перед началом изготовления опалубки нужно очистить грунт от мусора, неровностей, пней, корней растений.
2. Поверхность опалубки, которая направлена к бетону, должна быть чистой и ровной.
3. Крепят опалубку таким образом, чтобы ее усадка при бетонировании была невозможна. В противном случае дом может не выдержать нагрузок и деформироваться.
4. Щиты опалубки необходимо плотно соединить между собой.
5. Затем необходимо проверить все крепления опалубки. Для проверки размеров опалубки используют барометр. При помощи уровня проверяют горизонтальность опалубки. При помощи отвеса проверяют вертикальность.
6. Если опалубку будут использовать неоднократно, то после того, как ее снимут, необходимо очистить все крепежи и щиты от мусора и остатков бетона.

Вернуться к оглавлению

Монтаж опалубки для ленточного фундамента своими руками

Материалы и инструменты:

• маячные доски;
• доски для щитов опалубки;
• схватки из продольных досок;
• натяжные крюки;
• пружинные скобы;
• лестницы;
• лопаты;
• площадки для бетонирования.

Для ленточного фундамента существует 2 вида опалубки: сплошная и ступенчатая.

Вернуться к оглавлению

Порядок устройства сплошной опалубки ленточного монолитного фундамента

Схема монолитного ленточного фундамента.

1. Устанавливают маячные доски, чтобы выровнять фундамент.
2. Закрепляют щиты опалубки по обеим сторонам на расстоянии 4 м друг от друга и крепят распорками и подкосами для жесткости. Распорки необходимы для фиксирования толщины ленты фундамента.
3. Между маячными досками число щитов должно быть одинаковое, для того чтобы фундамент был ровным.
4. Для надежности конструкции щиты по бокам крепятся схватками, которые представляют собой продольные доски. Их прибивают для выравнивания щитов.
5. Необходимо установить наклонные подкосы для устойчивости схваток. Они выравнивают по вертикали маячные щиты.
6. Для крепления щитов применяют натяжные крюки или пружинные скобы.
7. Сплошные опалубки имеют высоту больше метра. Поэтому их снабжают лестницами и площадками для бетонирования.
8. Разборку опалубки производят в обратном порядке.

Порядок монтажа ступенчатой опалубки

1. Устанавливают опалубку первой ступени.
2. Затем выполняют бетонирование.
3. Устанавливают следующую ступень опалубки.
4. Затем снова производят бетонирование.
5. Так производят монтаж опалубки всех остальных ступеней.

Ступенчатую опалубку можно собрать сразу на всю высоту. Выполняют это таким же методом, что и установка сплошной опалубки. При этом обязательно нужно соблюдать горизонтальность и вертикальность расположения элементов.

Сборка опалубки производится в несколько этапов. Каждый следующий ярус опалубки фундамента повторяет уровни предыдущего яруса опалубки.

Вернуться к оглавлению

Устройство арматуры

Схема вентиляции ленточного фундамента.

По всему периметру ленточного фундамента одновременно с установкой опалубки монтируют собранную в каркасы арматуру. Диаметр прутьев арматуры, их расположение и количество указывают в проекте. Каркас обычно состоит из 2-х рядов вертикальных прутьев арматуры, которые закреплены с горизонтальными. Арматура позволит обеспечить высокую прочность конструкции.

Арматурный каркас монтируют на всю высоту фундамента. Он связывает жестко верхнюю и нижнюю части. Изготавливают каркас при помощи сварки или связывают проволокой. Для удобства сварку арматуры выполняют вне траншеи. Изготовленные арматурные секции устанавливают на место в траншею и приваривают друг к другу.

Как выполняют заливку бетона в опалубку?

Заливают бетон постепенно слоями, имеющими толщину 20 см. Затем каждый слой утрамбовывают для того, чтобы не было пустот в бетоне.

Трамбовку выполняют бетонным вибратором. Необходимо, чтобы бетон при заливке был одинаковой консистенции.

Гидроизоляция фундамента

Через 10 дней после выполнения заливки бетона производят гидроизоляцию фундамента. Для этого применяют битумную мастику, которой обрабатывают наружные стенки, и приклеивают материал гидроизоляции. В качестве материала обычно используют рубероид.

Обратная засыпка

Затем производят обратную засыпку всех пазух фундамента. Для этого используют песок. Его укладывают слоями. Трамбуют каждый слой. Затем поливают водой и укладывают следующий слой. Засыпку надо выполнять осторожно, чтобы не повредить слой гидроизоляции.

Ленточные фундаменты являются самыми прочными из всех видов фундаментов. Здания и сооружения, построенные на ленточных фундаментах, обладают высокой прочностью, надежностью и долговечностью.

Материалы для ленточного фундамента

Содержание

• Что такое ленточный фундамент
• Конструкция ленточного фундамента
• Железобетонное основание
• Бутобетонный
• Кирпичный
• Из блоков и плит
• Итог

При строительстве частного дома, первое что нужно построить – это фундамент. Именно эта часть здания будет испытывать колоссальные нагрузки, поэтому от основания напрямую зависит срок эксплуатации всей постройки. В этой статье, мы рассмотрим устройство ленточного основания.

Кроме того, мы рассмотрим некоторые его виды, а также какие нужны материалы для ленточного фундамента.

Что такое ленточный фундамент

Наверное, каждый знает, что такое фундамент – это часть сооружения, испытывающая нагрузки и переносящая их на основание, или, другими словами, на грунт. Верхнюю часть называют обрезом или поверхностью. Нижнюю часть, которая соприкасается с основанием, называют подошвой.

Существует множество видов оснований, но в этой статье мы рассмотрим ленточный. Это железобетонная полоса, проходящая по периметру всего здания. Полоса проходит под каждой стеной, сохраняя при этом одинаковую форму поперечного сечения. Технология строительства данного довольно простая, хотя и требует больших затрат труда и материалов, по сравнению с другими видами.

Ленточный фундамент отлично переносит большие нагрузки. Поэтому неважно, из каких материалов будут возводиться стены – кирпичных, деревянных, бетонных или каких-либо еще. Кроме того, можно делать кровлю из тяжелых кровельных материалов – например, черепицы. Из плюсов стоит также отметить, что данный тип основания вы можете возводить практически на любых поверхностях и при правильно сделанной работе, можно не бояться осадки данной конструкции.

Важно! При строительстве дома важно серьезно подойти к устройству фундамента.

Если допустить ошибки при проектировке и строительства данной части, последствия могут быть плачевными – от перекосов в некоторых местах, до серьезных трещин или даже осадков. Кроме того, иногда стоимость конструкции может достигать третьи или даже половины всей стоимости постройки, поэтому нам не нужны перерасходы материалов через некачественный проект.

Оптимальное решение – это заказать проект в специальных фирмах или обученных проектировщиках. Важно составить специальный договор, который будет гарантировать качество фундамента. Хотя данная работа стоит денег, вы будете иметь гарантию качества, и в случае неприятностей, будете знать, куда обратиться.

Конструкция ленточного фундамента

Если говорить о конструктивных особенностях, то ленточные фундаменты бывают монолитные и сборные. Монолитные фундаменты выполняются из цельного железобетонного элемента, непосредственно на стройплощадке. Сборные фундаменты представляют собой конструкцию из железобетонных блоков, изготовленные на заводе.

Кроме того, исходя от силы нагрузки, можно отметить:

1. Мелкозаглубленный.
2. Заглубленный.

Мелкозаглубленный подойдет для слабопучинистых грунтов с легкими стенами, например, кирпичными, деревянными, пенобетонными. Заглубленный используется для строительства тяжелых построек на пучинистых грунтах. Если планируется гараж или подвал, рекомендуется постройка данного типа фундамента. Хотя затраты на заглубленный фундамент существенно выше, нежели на мелкозаглубленный, он оправдывается отличной прочностью и не боится деформации. Из плюсов ленточного фундамента отметим то, что все работы можно производить своими силами, только делать это лучше в теплый период года.

Если говорить о сборных ленточных фундаментах, то наиболее часто они применяются для строительства гаражей, сараев и иногда для частных домов или коттеджей. Из минусов следует отметить, что по прочности, сборные фундаменты проигрывают монолитным, примерно на 20–30%. Сборный фундамент дополнительно можно усилить разве что металлической сеткой, но она не дает таких же результатов, как арматура.

Исходя из вышесказанного, каждый может определиться, какой фундамент подойдет лично ему. Ниже поданы материалы, из которых наиболее часто делается ленточный фундамент. Рассмотрим по отдельности каждый из них.

Железобетонное основание

На сегодняшнее время наиболее прочные материалы для строительства – железо и бетон. Поэтому конструкции, сделанные из данных материалов, очень долговечные и прочные. Если говорить о сроке годности железобетонных фундаментов, то по предварительным оценкам, данная конструкция может простоять около 150 лет. Благодаря чему такая долговечность и прочность? Благодаря железному каркасу, защищенному от коррозии бетоном.

Но, произвести данные работы самому непросто. Загвоздка заключается в том, что металлические прутья могут промерзать, кроме того, важно правильно подобрать калибр прутьев.Для заливки монолитной плиты или ленты, необходимо заранее заказать бетон марки М250 или М300 (в идеале М400 или М500).

Кроме того, работу следует произвести в один заход. Для заливки фундамента можно использовать съемную опалубку, например, из металлических щитов или досок, а также несъемную, используя специальные блоки. Плюсом несъемной опалубки следует отметить то, что она не нуждается в теплоизоляции, хотя цена ее довольно большая.

Собирать армированную конструкцию следует при наличии некоторых навыков. Если неправильно ее собрать, конструкция может раскрошиться под большим весом здания. Для армированной конструкции можно использовать металлические пруты от 10 до 16 мм в диаметре. Для проведения заливочных работ своими руками нужно:

• расчистить участок от мусора или других посторонних предметов;
• разметить и выкопать котлован, для разметки можно использовать нивелир;
• насыпать дренажную подушку из песка и щебня;
• смонтировать опалубку или несъемную опалубку;
• поместить армированную конструкцию и вертикальные элементы каркаса;
• произвести процесс заливки;
• после полного затвердевания демонтировать опалубку.

Бутобетонный

Для строительства легких сооружений, например, бани, часто используется бутобетонный фундамент. Процесс производится с использованием крупных камней, которые укладываются на утрамбованное основание. Для произведения работы, нужно укладывать камни слоями, после чего утрамбовать и нанести слой раствора. Данный процесс повторяется несколько раз. Толщина каждого слоя около 20 см.

Важно правильно подобрать пропорции камней и бетона. Не следует экономить на цементе и добавлять слишком много камней. Пропорции должны быть примерно 50:50.

Важно, чтобы качество камней для фундамента было хорошее. Не добавляйте в раствор камни, которые рассыпаются или которые слишком хрупкие. Важно чтобы на поверхности камней не было грязи. Для лучшей адгезии или, другими словами, сцепления, можно дополнительно увлажнить камни.

Если говорить о форме камня, то не существует правил, которые требуют определенного размера или формы. Стоит лишь уделить внимание тому, чтобы камень был крепким, и на поверхности не было трещин.

Для приготовления раствора, для данного фундамента, рекомендуется использование цемента марки М400 или М500. Пропорции раствора 1:3. Не делайте слишком густую смесь, ведь нужно, чтобы раствор проник во все щели между камнями.

Кирпичный

Хотя многие боятся строить кирпичный фундамент, есть несколько причин, по которым такое мнение можно считать неправильным. Почему? Например, многие предпочитают не делать гидроизоляции, и ввиду этого, данная конструкция может испортиться. Кроме того, важно произвести правильные расчеты и иметь необходимые навыки. Поэтому можно сделать такой вывод: успех зависит от грамотного выполнения работ, правильных расчетов и качественных материалов. Если придерживаться правил, то средний срок службы кирпичного фундамента может достигать 30–40 лет.

Среди плюсов кирпичного фундамента можно отметить:

1. Отсутствие тяжелых или крупногабаритных предметов, что дает возможность производить работы, не используя крана и дополнительных рабочих.
2. Фундаменту модно придать любую форму, без использования опалубки.
3. Себестоимость и усилия на сооружение невысоки.

Но, кирпичный фундамент имеет множество недостатков. Через гигроскопичность кирпича, он впитывает в себя влагу, что приводит к разрушению материала. Также такой фундамент зимой сильно промерзает, поэтому он нуждается в гидроизоляции. Да и подходит он далеко не для всех типам грунта. Данный фундамент следует возводить на стабильных грунтах, где уровень подводных вод не слишком высок.

Из блоков и плит

Фундамент из ФБС блоков идеально подходит для песчаных грунтов. Из плюсов можно отметить гибкость, а также то, что работу можно производить практически в любой период года.

Первое что необходимо сделать – геологическую разведку. Важно точно знать, на каком грунте производится работа, ведь данный материал подходит не ко всем типам грунтов. Например, если почва слишком мягкая или рассыпчатая, то блоки, ввиду своего большого веса, могут попросту просесть.

Также нужно точно рассчитать материалы, а для этого необходимо определиться, каких размеров нужен блок. Для правильных расчетов можно нанять специалистов или произвести расчеты при помощи специальных компьютерных программ.

При монтировании блоков, стыки не должны сходиться, ведь со временем в данных местах могут появиться трещины. Для того чтобы стыков было как можно меньше, рекомендуется использовать блоки 2,30 м. Также очень важно сделать тепло и гидроизоляцию.

Итог

Как мы увидели из этой статьи, существует множество методов, как сделать ленточный фундамент. Помните, что под каждый тип почвы нужен соответствующий фундамент. Советуйтесь с профессионалами и ищите приемлемый для вашей ситуации тип фундамента. При правильном проведении работ, у вас получится качественно сделать работу.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Фундамент ленточный: монолитный, сборный (блочный), бутовый, кирпичный

Самый популярный фундамент в частном строительстве — ленточный. Это один из самых гибких фундаментов, который можно спроектировать для любого здания и для любого грунта. Прокладывается по периметру здания и под всеми несущими перегородками, из-за чего имеет вид ленты. В сечении он чаще всего имеет вид прямоугольного параллелепипеда, иногда с более широким основанием, иногда без. Ширина ленты должна быть везде одинаковой. Глубина закладки определяется исходя из выбранного типа фундамента, климатических факторов, типа и массы здания, геологического строения на участке и уровня грунтовых вод. Все эти факторы в совокупности определяют параметры ленточного фундамента.

Типы и типы ленточных фундаментов для разных грунтов

Не следует делать на неустойчивых и водонасыщенных, сильнопучинистых грунтах с большой глубиной промерзания (более 2 метров). Его можно сконструировать, но это будет стоить дорого. Они также не подходят для торфяников или лессовых почв. Обычно оптимальными в таких условиях являются другие типы фундаментов. Также ленты не всегда используются для легких конструкций — каркасных или деревянных: для них существует более дешевый, но не менее надежный вид — столбчатый или свайный (свайно-ростверковый). Во всех остальных случаях именно ленточный фундамент – чаще всего – оптимальный вариант.

Используется не только при строительстве домов. Изготавливается при строительстве забора, гаража, капитальных хозяйственных построек.

Ленточный фундамент очень пластичен — его можно сделать под любое здание и сооружение, придав любую форму

Проект: заказывать или нет

Строительство дома требует больших средств. Естественно, есть желание сэкономить. Но фундамент – это не тот этап, на котором стоит экономить, ведь неправильное его возведение приведет к проблемам, на устранение которых потребуется гораздо больше средств. Поэтому желательно заказать проект, а также геологоразведку.

Без этого этапа можно обойтись только при строительстве домиков, бань, временных или хозяйственных построек. Если строится капитальный дом, к тому же из тяжелых материалов, то риски слишком велики. Но это зависит от вас.

Собственно информации для самостоятельного проектирования фундаментов, особенно ленточных, достаточно. Но недостаток знаний и опыта часто приводит к двум противоположным результатам:

• Фундамент выполнен с чрезмерным для данных условий запасом прочности. Это хорошо с эксплуатационной точки зрения, но приводит к увеличению затрат, часто превышающих стоимость проектирования.
• Недостаточный запас прочности или неправильная конструкция, приводящая к неравномерной осадке грунта. Результат – трещины в стенах дома.

Как видите, к перерасходу средств приводят оба варианта: на этапе строительства или на переоборудование и ремонт. И не факт, что проектные работы будут стоить дороже. Скорее наоборот. Расчет фундамента может стоить около 100-250 долларов, но для этого нужны геологические данные на участке, а эти исследования стоят в районе 1000 долларов. Для небольшого здания можно провести исследования самостоятельно, а для солидного — лучше, наверное, довериться профессионалам.

Виды ленточных фундаментов и их применение

При строительстве ленточного фундамента могут быть использованы несколько видов материалов, соответственно меняется и название, есть отличия в технологии.
