Масса сетки арматурной: Вес арматурной сетки | А500С, В500С

таблицы веса 1м2 для арматурных сеток 50х50, 100х100, 150х150 и 200х200

Металлопрокат находит широкое применение в капитальном, жилищном и дорожном строительстве. Стальная сетка 5ВР1 100х100 вес 1м2, которой составляет 2,8 кг, используется для армирования различных элементов высотных зданий. Сварные соединения прутьев обеспечивают несущим конструкциям высокую прочность и легкость. Упомянутая сетка 4с 5вр1 100 5вр1 является основой межэтажных и кровельных перекрытий.

Современная монолитная технология обеспечивает высокую несущую способность железобетонного каркаса здания. Номинальная масса сетки 5вр1 100х100 и других типоразмеров регламентируется действующим стандартом ГОСТ 23379-2012. Действие этого норматива распространяется на сварные изделия плоские или рулонные, которые изготавливаются из стальной арматуры диаметром от 3 до 40 мм включительно. Производство материалов налажено на предприятиях строительной отрасли.

Содержание

1. Масса арматурных сварных сеток
2. Классификация сеток и сфера их применения
3. Таблицы веса арматурных сеток
4. Масса сеток 50х50
5. Вес сеток 100х100
6. Таблица массы сварных сеток 150х150
7. Таблица веса сеток 200х200

Масса арматурных сварных сеток

Физико-механические показатели описываемых изделий определяются техническими условиями, устанавливаемыми означенным стандартом. Одной из важнейших характеристик является вес сетки 50х50х4 мм или иных ее разновидностей. Этот параметр обычно определяется для одного квадратного метра плоского или рулонного материала и зависит от следующих факторов:

•  диаметр рабочей и распределительной арматуры;
• типа сетки;
• формы и размера ячеек.

В частности, для стальной сварной сетки 100х100х5 вес 1 м2 составляет 3,125 кг. Данные приводимые в нормативной документации определяются теоретически и могут отличаться от реальных. При определении весовых параметров величина удельной плотности стали принимается в 7850 кг/м3.

Классификация сеток и сфера их применения

Существует множество разновидностей армирующих материалов, используемых непосредственно в строительстве и в производстве изделий и конструкция из железобетона. Классификация сварных сетка 100х100х4 (вес 1 м2 – 2,0 кг), а равно и других осуществляется по следующим признакам:

• В зависимости от диаметра прутьев: тяжелые и легкие. К первым относятся материалы размер поперечного сечения прутьев, которого превышает 12 мм. Ко вторым относят все остальные, диаметр стержней от 3 до 10 мм (сетка 50х50х3 вес м2 – до 2,0 кг).
• По расположению рабочей арматуры. В продольном и поперечном направлении используются прутья одного или разных диаметров, стержни меньшего сечения являются распределительными.
• По типу сетки. Всего пять разновидностей различающихся по размещению рабочих и распределительных прутьев, а также по положению поперечных стержней (на всю ширину или со смещением в шахматном порядке).

Согласно упомянутому стандарту для сеток 4С 5ВР1 100 5ВР1 100 расшифровка будет следующей:

• Тип 4 легкая с длинными поперечными прутьями и тип 5 – со смещением арматуры.
• ВР1 – марка используемой проволоки.
• 100 – сторона квадратной ячейки в мм.

Удельный вес сетки 5вр1 100х100 за м2в маркировке не указывается, эти данные приводятся в справочниках. В полных вариантах дополнительно кодируются марки стали для продольной и поперечной арматуры, шаг основных и доборных элементов, выпуск стержней и размеры карт.

Таблицы веса арматурных сеток

Габаритно-массовые параметры описываемых изделий можно найти в разных источниках. В частности основные параметры сетки 4ВР1 100х100 мм и вес 1 м2 приводятся в ТУ14-4-128484 и других нормативных и справочных документов. Помимо диаметра используемой проволоки в них указываются минимальные и максимальные размеры карт по длине и ширине. Теоретически вес арматурной сетки 100х100х4 1м2 составляет 1,78 кг, а 1 т этого материала покрывает поверхность площадью 543,5 м2.

Такие таблицы используются проектировщикам при составлении конструкторской и сметной документации. С развитием компьютерной техники появились специальные программы для расчетов, а также онлайн-калькуляторы. Теперь для получения данных, скажем, о сетке 100х100х3 вес 1 м2 не нужно искать соответствующую таблицу. Информацию можно получить из базы данных приложения.

Масса сеток 50х50

Армирующие материалы этого типоразмера относятся к одним из самых распространенных. Стальная сетка 50х50х4 вес м2, номинальный которой составляет 3,68 кг, применяется для устройства различных строительных конструкций. Сравнительно большая масса квадратного метра материала определяется малой стороной ячейки и крупным диаметром используемой проволоки. Для сравнения вес сетки 100х100х5 мм меньше на 0,8 кг. Разница существенная при практически одинаковых показателях прочности изделия и изготовленных с их помощью железобетонных конструкций.

Вес сеток 100х100

Масса описываемых металлоизделий определяется двумя факторами: диаметром стальной проволоки и стороной ячейки.

По этому параметру означенные материалы подразделяются на два типа. Относительно небольшого веса сетка кладочная 100х100х4 мм (1,84 кг) используемая преимущественно для отделочных работ. Она применятся для укрепления штукатурного слоя или бетонных стяжек. Вес арматурной сетки 100х100х5 1м2 составляет 2,88 кг и она предназначены для устройства перекрытий средней и малой площади. Разница в диаметре прутка всего в 1 мм оказывает большое влияние на механические и прочностные характеристики материала.

Таблица массы сварных сеток 150х150

Приведенная выше зависимость массогабаритных параметров справедлива и для крупноячеистых изделий.

Таблица веса сеток 200х200

Крупноячеистые материалы имеют сравнительно невысокую массу из-за большого расстояния между арматурой. Для сравнения сетка сварная 100х100х5 вес 1 м2 – 2,88 кг, изделия с вдвое большей стороной квадрата вдвое легче – 1,44 кг.

Размер ячейки в 200 мм является предельным для армирующих материалов в силу существенного снижения несущей способности изготавливаемого из них каркаса.

Данные о нормативном весе сетки арматурной 100х100х4 мм, а также металлоизделий иных типоразмеров необходимы для проведения расчетов прочности несущих строительных конструкций. Использование для этих целей сводных таблицы из действующих ГОСТ и ТУ позволяет выполнить проектные работы самостоятельно по утвержденным методикам. Формат представления информации о массогабаритных параметрах металлоизделий значительно ускоряет расчетные операции.

Стоит помнить о том, что сетки могут иметь как квадратную так и прямоугольную форму. Выбор зависит от проектных требований.

разновидности, размеры, сферы применения, сортамент

Сфера применения

Арматура применяется при самых разных строительных работах. Для каждой подбирают изделия соответствующего типа.

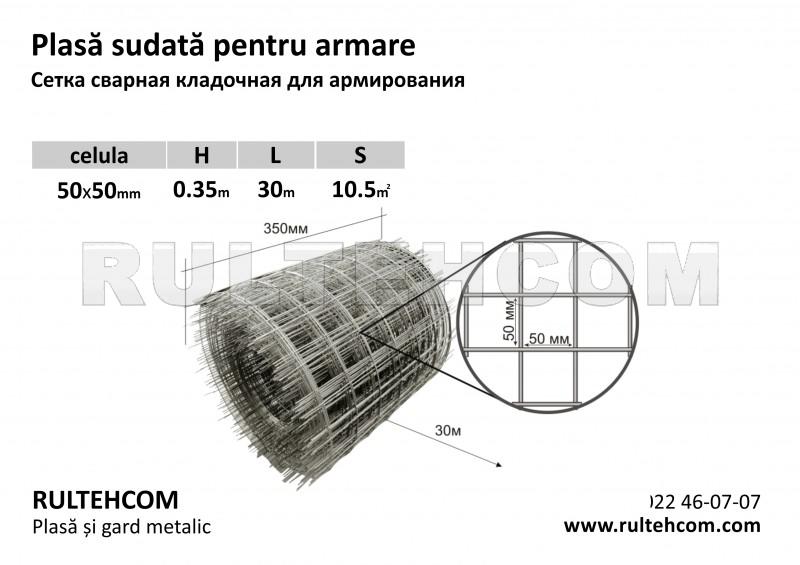

Рулонная сетка используется при следующих работах:

• заливка бетонной стяжки;
• сооружение мостов;

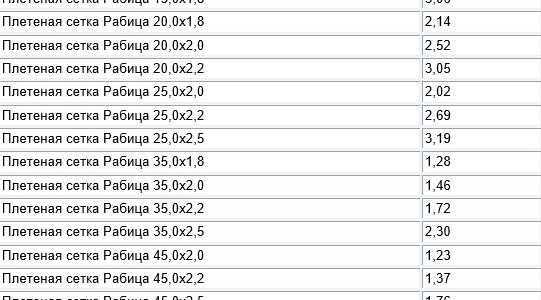

• строительство ограждений – рабица тоже относится к арматурной;
• возведение колодцев и тоннелей.

Вариант в картах отличается большей прочностью. Тяжелые сетки используют для таких целей:

• усиление конструкций – дорог, мостов, фундаментов, отмосток;
• армирование полов;
• разделение сыпучих материалов разного рода;
• укрепление каменной кладки – кирпича, газоблока, шлакоблока;
• герметизация труб;
• практически все отделочные и ремонтные работы.

Условно назначение изделия зависит от толщины арматурного стержня и величины ячейки. На деле ту же дорожную сетку берут для сооружения загонов и ограждений для крупных животных, при ремонтных работах внутри дома.

ПРАВИЛА ПРИЕМКИ

4.1. Приемку сеток следует производить партиями в соответствии с требованиями ГОСТ 10922 и настоящего стандарта.

4.2. В каждой отобранной от партии сетке или рулоне дополнительно проверяют:

— размеры выпусков;

— прямолинейность стержней;

— величину осадки стержней.

4.3. При получении неудовлетворительных результатов проверки хотя бы по одному из показателей, проводят повторную проверку на удвоенной выборке. Результаты повторной проверки распространяются на всю партию.

Если при повторной проверке хотя бы одна сетка не удовлетворяет требованиям ГОСТ 10922 и настоящего стандарта, все сетки подлежат поштучной приемке.

Маркировка и расшифровка

Маркируют изделие следующим образом:

• Х – первая буква обозначает тип;
• С – указывает, что продукция предлагается в картах, если Ср – в виде рулона;
• d – величина продольного стержня;
• d1 – диаметр поперечного прутка;
• B – ширина изделия;
• L – длина арматуры.

Обычно после диметров указывают еще и класс стали. А для проекции 3 класса с шагом в 40 см и для сетки 4 и 5 класса также через тире после диаметра приводится величина шага.

Таблицы веса арматурных сеток

Как уже говорилось выше, масса арматурной сварной сетки зависит от диаметра используемой арматуры и размера её ячейки. Для расчета веса необходимо, метраж всей используемой арматуры умножить на вес 1 метра. Ниже приведены таблицы с расчетами массы сварных сеток самых популярных размеров, а также получаемое количество квадратных метров из 1 тонны стали.

Масса сеток 50х50

Вес сеток 100х100

Таблица массы сварных сеток 150х150

Таблица веса сеток 200х200

Сетки могут иметь не только квадратные ячейки, но и прямоугольные, все зависит от проектных требований. Изготавливать их можно как в заводских условиях, так и сразу на строительной площадке. А её массу не составит труда рассчитать, используя таблицу веса арматуры. Достаточно умножить вес 1 метра стального стержня на всю длину арматуры.

Транспортировка и хранение

• Карты связывают в пакеты. Максимальная масса пакета – 3 т.
• Пакет связывают проволокой не менее чем в 4 местах. Рулон скрепляют в 3 местах.
• К каждому рулону или пакету крепят 2 бирки, на которых указывают товарный знак завода, обозначение продукции, число сеток, общую массу рулона или пакета, номер партии и дату производства.
• К каждой партии сеток прилагается сертификат и другая документация от изготовителя. Рулон свободно лежит на полу. Пакет следует подпирать деревянной подпоркой.
• Перевозят арматуру в горизонтальном положении.

Хранят изделия в закрытом помещении. Рулоны допускается складывать в 3 яруса, карты – в штабеля высотой не более 2 м.

КЛАССИФИКАЦИЯ

1.1. Сетки подразделяют:

— по диаметрам стержней;

— по расположению рабочей арматуры.

1.2. В зависимости от диаметра стержней сетки подразделяют на тяжелые и легкие.

1.2.1. К тяжелым относят сетки, имеющие в одном направлении стержни диаметром 12 мм и более.

1.2.2. К легким относят сетки с продольными и поперечными стержнями диаметром от 3 до 10 мм включительно.

1.3. По расположению рабочей арматуры сетки подразделяют:

— с рабочей арматурой в одном из направлений (продольном или поперечном) и распределительной арматурой в другом направлении;

— с рабочей арматурой в обоих направлениях.

МЕТОДЫ КОНТРОЛЯ

5.1. Методы контроля и испытаний сеток должны соответствовать установленным ГОСТ 10922 и настоящим стандартом.

5.2. Ширину и длину плоских сеток, шаг продольных и поперечных стержней, размеры выпусков, прямолинейность стержня и разницу в длине диагоналей, а также ширину рулонной сетки, шаг продольных и поперечных ее стержней, размеры выпусков и прямолинейность поперечных стержней проверяют рулеткой по ГОСТ 7502 или металлической линейкой по ГОСТ 427.

5.3. Крестообразные соединения проверяют на ударное воздействие на постах изготовления и пакетирования сеток путем свободного сбрасывания сеток с высоты 1 м на бетонное основание или на металлические подкладки.

Расчет необходимого количества материала

После того, как все необходимые показатели будущего армирующего каркаса были определены на первом этапе, можно приступать к определению необходимого количества материала. Здесь нет ничего сложного, все, что вам понадобится так это обычный калькулятор и листок бумаги. Зная геометрические размеры каркаса и стандартные размеры листов сетки, которые продаются, можно высчитать нужное количество материала.

С полученным результатом вы уже можете идти к продавцу и заказывать то количество, которое необходимо для изготовления железобетонной конструкции. В этом случае у вас никогда не останется лишней арматуры, плюс вы немного сэкономите на этом.

Таблица расчета сетки арматурной:

• 1 метр арматуры = 1 м x (0,785 x Д x Д)
• В скобках площадь окружности. Д — диаметр.
• Удельный вес =7850 кг/м
  ³

Если хотите получить вес, то вам необходимо умножить объем на удельный вес.

Пример

Считаем объем: 1 м x (0,785 x 0,012 м x 0,012 м) = 0,00011304 м³

Считаем вес: 0,00011304 м3 x 7850 кг/ м³ = 0,887 кг

Это интересно: Армопояс под плиты перекрытия: виды и устройство

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты: ГОСТ 427-75 Линейки измерительные металлические. Технические условия ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия ГОСТ 6727-80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия ГОСТ 10922-90* Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия ________________ * На территории Российской Федерации документ не действует. Действует ГОСТ 10922-2012, здесь и далее по тексту. — Примечание изготовителя базы данных. ГОСТ 14098-91 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

5 Технические требования

5. 1 Сетки следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам и технологической документации, утвержденной в установленном порядке.

5.2 В качестве рабочей арматуры в тяжелых сетках следует применять стержневую арматурную сталь классов А500С, А600С и А400 (A-III) диаметром 10-40 мм. При технико-экономических обоснованиях в качестве рабочей арматуры допускается применение стержневой горячекатаной арматурной стали класса А240 (А-l), диаметром 10-32 мм.

5.3 В качестве распределительной арматуры в тяжелых сетках типа 1 применяют арматурную сталь классов А400 (A-III), А500С, В500С и А600С диаметрами 6-16 мм, в сетках типа 3 — арматурную сталь классов А400 (A-III), А500С, В500С и А600С диаметром 10-16 мм и А240 (А-l) диаметром 6-16 мм.

5.4 Легкие сетки следует изготовлять из арматурной стали класса В500С диаметром 4-5 мм, арматурной проволоки класса Bp-I диаметром 3-5 мм и стержневой арматурной стали классов А400 (А-III), А500С, В500С и A240(A-I) диаметром 6-10 мм. В качестве распределительной арматуры допускается применять арматурную сталь класса В500С диаметром 4-5 мм и арматурную проволоку класса В-l диаметром 3-5 мм.

5.5 Марки арматурной стали для изготовления сеток должны соответствовать маркам, установленным проектной документацией (согласно требованиям строительных норм и правил на проектирование бетонных и железобетонных конструкций в зависимости от условий эксплуатации конструкций), указанным в заказе на изготовление сеток.

5.6 Арматурная сталь должна соответствовать требованиям: — стержневая арматурная сталь классов A400 (A-III) и A240 (A-I) — ГОСТ 5781; — стержневая арматурная сталь классов А500С и В500С — действующих нормативных документов*; _______________ * В Российской Федерации на арматурную сталь классов А500С и В500С действует ГОСТ Р 52544. — стержневая арматурная сталь класса А600С — действующих нормативных документов; — арматурная проволока классов Bp-I и В-l — ГОСТ 6727.

5.7 Крестообразные соединения стержней в сетках следует осуществлять контактной точечной сваркой в соответствии с ГОСТ 14098.

Режимы сварки должны соответствовать требованиям действующих нормативных документов.

5.8 В сетках с рабочей арматурой из гладкой стержневой арматурной стали класса А240 (А-l) должны быть сварены все пересечения стержней. В сетках с рабочей арматурой периодического профиля (стержневой и проволочной) допускается сварка пересечений стержней через одно или через два пересечения в шахматном порядке, если в рабочих чертежах отсутствуют специальные указания. Два крайних стержня в сетках должны быть сварены во всех пересечениях В арматурной сетке допускается наличие не более двух несваренных пересечений стержней на площади 1 м сетки из числа пересечений, подлежащих сварке.

5.9 Разрывное усилие или временное сопротивление разрыву стержней в местах сварки при испытании на растяжение (ослабленные в местах пересечений и стыков) должно быть не ниже требуемого по ГОСТ 10922.

5.10 Требования к прочности сварных соединений стержней на срез — по ГОСТ 10922. Если к сварным соединениям стержней из арматурной стали периодического профиля, расположенных в двух или одном направлении, не предъявляют требования равнопрочности по ГОСТ 10922, то браковочная нагрузка при испытании на срез должна составлять не менее 30% разрывного усилия арматурной проволоки или временного сопротивления разрыву арматурной стали меньшего диаметра.

5.11 Крестообразные соединения стержней сеток не должны разрушаться от ударных воздействий при свободном сбрасывании сеток с высоты 1 м.

5.12 Стыковые соединения стержневой арматурной стали следует осуществлять контактной стыковой сваркой по ГОСТ 14098. Режимы сварки — по действующим нормативным документам. Рабочая арматура на длине стержня 6 м не должна иметь более двух, а на длине стержня 12 м — более трех стыковых соединений. Стыковые соединения стержней одного направления в пределах шага арматуры в другом направлении допускаются не менее чем через три стержня.

5.13 Значения относительной осадки в крестообразных соединениях стержней (в долях меньшего диаметра свариваемых стержней) должны быть для арматурной стали классов А240 (А-l), А400 (A-III), В500С, А500С и А600С от 0,2 до 0,5.

5.14 Значения действительных отклонений геометрических параметров сеток не должны превышать предельных, указанных в ГОСТ 10922.

5.15 Продольные и поперечные стержни в сетках должны быть прямолинейными. Значения действительных отклонений от прямолинейности стержней не должны превышать 6 мм на длине стержня 1 м.

Что такое калькулятор подбора

На просторах интернета вы можете встретить различные онлайн калькуляторы, которые помогают определить все необходимые параметры в несколько кликов. Это специально запрограммированные алгоритмы. Для расчета потребуется указать базовые параметры, и программа выдаст вам результат.

Существуют два типа калькуляторов. Первый тип помогает определить нагрузки, а второй – выполнить расчет веса и стоимости металлопроката. Калькулятор нагрузок дает только общее представления, но никак не точные данные. Поэтому использовать его для составления проекта нельзя. Точные значения нагрузок должны рассчитываться только опытными людьми и с помощью специальных формул и алгоритмов.

Калькулятор веса и цены вы можете использовать в полной мере. Он выдает достаточно точные показатели. У программы имеется несколько полей для заполнения. В них указываем толщину стержней, размеры ячеек и стоимость одной тонны конкретной продукции. Если армировать приходится конструкции достаточно сложной формы, то сетку придется резать. В этом случае необходимо учитывать добавочный процент. В большинстве случаев это не более 5 процентов.

После того, как вы заполнили все поля, нажимаем на кнопку расчета, и калькулятор выдаст вам показания веса материала и общую стоимость. Найти подобные программы в интернете очень легко, достаточно просто ввести в поисковую строку соответствующий запрос.

Для качественного укрепления различных железобетонных конструкций (пол, перекрытия, плиты, блоки, опоры, мосты и т.д.) необходимо знать, как рассчитать сетку арматурную. Данная процедура состоит из нескольких этапов, которые необходимо последовательно выполнить. Каждый из этих этапов мы подробно разобрали в статье.
