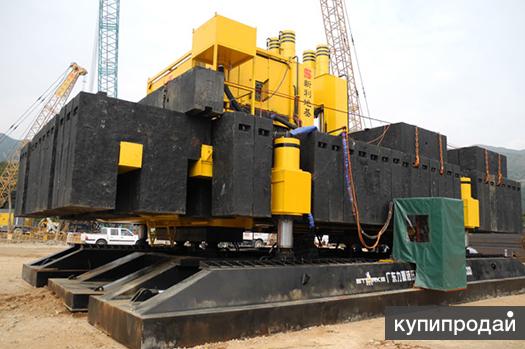

Сваевдавливающие установки СВУ 600-12000 кН

СВУ JOVE CHTC

Установки статического вдавливания свай данной категории отличаются сравнительно небольшими размерами и позволяют работать в стесненных городских условиях.

Самая популярная модель, используемая в России — это JVY-240A. Данная установка оптимально позволяет погружать свайные элементы с несущей способностью достаточной для строительства жилых домов, складских зданий, небольших промышленных предприятий.

СВУ погружают железобетонные сваи любого сечения, производимые в России. Эффективно погружают электротехнические сваи, не используя специального наголовника.

При погружении ж/б свай нет динамического удара на погружаемый элемент, что позволяет сохранить целостность сваи и ее оголовка.

Характеристики	JVY128A	JVY208A	JVY268A	JVY368A	JVY468A
Максимальное усилие на вдавливание, кН	1 280	2 080	2 680	3 680	4 680
Скорость задавливания сваи, м/мин	1. 9 — 6.9	1.3 — 8.9	0.9 — 6.9	1.1 — 6.8	0.9 — 6.1
Ход вдавливания, м	1.6	1.6	1.6	1.6	1.8
Вертикальный ход перемещения машины, м	1.6	2.2	3	3	3.6
Горизонтальный ход перемещения машины, м	0.4	0.5	0.6	0.6	0.6
Квадратные и круглые сваи, мм	200 — 350	200 — 400	300 — 500	300 — 500	300 — 600
Максимальная длина цельной сваи, м	13	13	14	14	14
Грузоподъемность крановой установки, т	8	8	12	12	12
Мощность базовой установки, кВт	45	45	45	45	45
Длина машины, мм	8 000	10 000	10 500	12 000	12 000
Ширина машины, мм	4 110	4 880	6 310	6 488	7 320
Высота машины (транспортная), мм	3 250	3 300	3 176	3 146	3 146
Вес установки, т	45	68	90	119
Общий вес с противовесами, т	130	210	270	370	470

СВУ JL

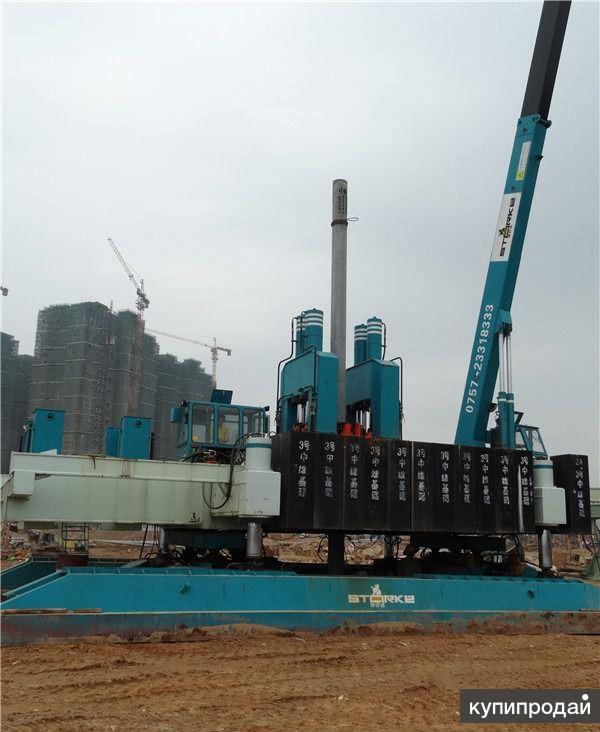

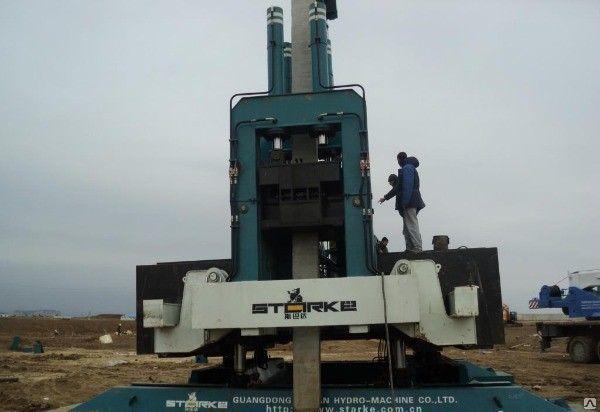

СВУ STARKE

СВУ T-Works

СВУ Sunward

Использование высококачественных материалов и компонентов, применяя уникальные гидравлические проектирования и обработки материалов методами обеспечивающими высокую надежность гидравлической системы. Производитель техники может осуществить индивидуальный дизайн с концепцией «Все для клиента».

Гидростатические шагающие установки включают в себя ключевые характеристики сваевдавливающих установок: исключают динамические нагрузки, высокая эффективность, экономия энергии, экологическая безопасность и многое другое.

Установки статического вдавливания свай являются новыми экологически чистыми машинами для погружения свайных элементов любой сложности. СВУ в стране производства получили ряд национальных патентов, позволяющих считать данные установки уникальными в сравнении с другими технологиями погружения свайных элементов.

Особенности установок: отсутствие загрязнения, низкий порог шума, исключает вибрацию и производит быстрое погружение свай, высокое качество изготовления свайных фундаментов.

К уникальным особенностям данного оборудования относятся:

Уникальный дизайн зажимного механизма — новые разработки, подразумевающие индивидуальную регулировку каждого зажима, обеспечивающую плотный контакт со сваей и избежание нанесения ей урона.

Боковой способ погружения — улучшенное качество бокового погружения, работоспособность и сила вдавливания составляет 60-70% от обычного способа погружения. Обеспечивает лучшее качество по сравнению с подвесным методом бокового погружения.

Уникальная система — автоматическая подача топлива в цилиндр в случае утечки. Обеспечивает высокую надёжность погружения сваи и качество работы.

Система регулировки давления — поддерживает стабильное определённое давление в системе СВУ, устраняет скачки давления, увеличивая безопасность при использовании.

Механизм для передвижения и смазки — новый уникальный дизайн, облегчающий смазку для поддержания работоспособности оборудования.

Гидравлическая система бесперебойной подачи масла — обеспечивает высокую эффективность погружения свай и работ всех механизмов установки.

Базовая структура установок статического вдавливания свайных элементов:

Свайная платформа — главная рабочая часть машины расположенная в центральной части установки, используется для закрепления сваи и работы с ней.

Оборудование для бокового погружения — если необходимо произвести боковое погружение сваи, Вы можете переместить цилиндры и свайную коробку-зажим на боковую часть базовой установки, закрепить их и переключить гидравлическую систему, что позволит произвести боковое погружение.

Ходовая часть — обеспечивает движение и поворот сваевдавливающей установки. Состоит из четырёх подъёмных цилиндров и планок. Четыре цилиндра соединены планками с основной машиной и стержнями поршня. Регулировка подъёмных цилиндров управляет движением установки.

Кран — установлен на базовой машине и в основном используется для поднятия и установки погружаемого элемента сваи, так же используется для установки пригрузов и некоторых частей конструкции СВУ. Его структура схожа с автомобильным гидравлическим краном, состоит из стрелы, лебедок, вращательной системы и гидропривода.

Дополнительно предлагаем поставку запасных частей и расходных материалов на сваевдавливающие установки китайского производства брендов JOVE, SUNWARD, Starke, T-Works.

Сваевдавливающие установка | Способ погружения свай вдавливанием

КОПРОВАЯ УСТАНОВКА — СВАЕВДАВЛИВАЮЩАЯ МАШИНА И УСТАНОВКА ДЛЯ СВАЙ

Это современное инновационное оборудование для решения широкого круга задач нулевого цикла строительных работ с минимальной себестоимостью вдавливания свай. Сваевдавливающая машина является функционально-законченным устройством задавливания свай высокой степени готовности к работе на строительной площадке. Способ погружения свай вдавливанием широко применим в строительной практике.

Машина состоит из основной рамы, на которой монтируются установка перемещения машины, крановая сваевдавливающая установки, и грузовой рамы для навешивания анкерных грузов.

 скорость вдавливания 12 метровой сваи на глубину 9 метров – не более 8.5 минут
 скорость вдавливания для тяжелых грунтов – 1 метр/мин.
 для тяжелых грунтов применяют стандартный режим – 0,8 метр/мин.
 система многофункциональна и применяется для вдавливания железобетонных свай, труб и шпунтов.
 мощная крановая установка, рассчитана на все типы свай, так называемые вдавливаемые сваи.

СВАИ, ВДАВЛИВАЕМЫЕ СВАЕВДАВЛИВАЮЩЕЙ УСТАНОВКОЙ

Сваевдавливающая машина обеспечивает непрерывный контроль усилия вдавливания, что важно для оценки несущей способности сваи в процессе погружения. Контроль усилия вдавливания позволяет оптимизировать расчетную нагрузку и количество свай в проекте и, обеспечивая заданную несущую способность, свести к минимуму затраты на возведение фундамента.

КОПРОВЫЕ УСТАНОВКИ — ОБЛАСТЬ ПРИМЕНЕНИЯ

Наиболее эффективной областью применения технологии является погружение железобетонных свай и шпунтов в условиях плотной застройки, в исторических центрах городов, вблизи ветхих и аварийных сооружений, в оползневых зонах и в других местах, где запрещено погружать сваи ударным методом и вибропогружением из-за недопустимости динамических, вибрационных и шумовых воздействий. Минимальный размер площадки, необходимой для работы сваевдавливающей машины – 10 x 10 м, а наименьшее расстояние от вдавливаемой сваи до существующего сооружения – 950 мм.

Производство сваевдавливающих машин Строительной компании «ХиммашСтрой» — Hunan Sunward Intalligent Machinery co., LTD (КНР)

Сваевдавливающая машина содержит в своей конструкции грузовую раму, направляющие колонны с размещенными на них вдавливающим и зажимным механизмами, гидроцилиндры рабочего и обратного хода, а также средства управления.

Контроль давления Сваебойная установка анкеруется металлическими грузами и обеспечивает непрерывный контроль усилия вдавливания, что важно для оценки несущей способности сваи в процессе погружения.

Контроль усилия вдавливания позволяет оптимизировать расчетную нагрузку и количество свай в проекте и, обеспечивая заданную несущую способность, свести к минимуму затраты на возведение фундамента.

Бесшумное применение гидравлических сваевдавливающих машин эффективно в условиях точечного строительства благодаря более высокой производительности по сравнению с ударным методом погружения свай, исключению разрушения голов свай, повышению точности и снижению энергоемкости их погружения, возможности замера несущей способности каждой погружаемой сваи, улучшению условий труда.

Сваебойное оборудование и ударные молоты от Delmag, Dawson & More

Главная > Сваебойное оборудование

Hammer & Steel, Inc. продает, сдает в аренду и обслуживает оборудование для забивки свай многих лучших мировых брендов, включая дизельные молоты, вибрационные молоты и ударные молоты. Независимо от применения, наша опытная команда может помочь выбрать правильное оборудование для забивки свай для вашей конкретной работы. Сваебойное оборудование используется для забивки различных типов свай, включая стальные шпунтовые сваи и двутавровые сваи.

Сваебойные установки

Мы с гордостью представляем многоцелевые сваебойные установки ABI Mobilram line. Это один из лучших европейских инженерных брендов в нашем парке, который можно арендовать на день, неделю или месяц.

Дизельные молоты

Hammer & Steel продает, обслуживает и обслуживает большой парк дизельных молотов Delmag для использования по всей Северной Америке. Эти прочные и надежные устройства могут использоваться для забивки всех типов свай и заслужили репутацию надежных, поскольку не содержат поршневых штоков, коленчатых валов, кулачков или подшипников.

Гидравлические ударные молоты

Hammer & Steel предлагает полную линейку гидравлических ударных молотов от одного из самых уважаемых в мире брендов: Dawson. Эти ударные молоты чрезвычайно эффективны и обеспечивают высокую производительность при забивке всех типов свай.

Вибромолоты

Являясь лидером в области вибропогружателей, компания Hammer & Steel продает, обслуживает и сдает в аренду широкий ассортимент вибрационного оборудования, включая крановые и экскаваторные приводы, а также виброустановку для нашей популярной буровой установки Mobilram. .

Толкатели шпунтовых свай

Для применений, где требуется минимальное воздействие на грунт и шум, компания Hammer & Steel предлагает ABI Mobilram с приспособлением для толкания свай Z.

Навесное оборудование для экскаваторов

Hammer & Steel предлагает навесное оборудование для экскаваторов, когда требуется дополнительный радиус действия.

Принадлежности для забивки свай

От устройств для заправки шпунтовых свай и систем набивки до подъемных башмаков и скоб, компания Hammer & Steel предлагает полную линейку принадлежностей для забивки свай Dawson, которые позволяют выполнять работу более продуктивно, в соответствии с более высокими стандартами и со значительно улучшенными уровнями безопасность.

Выводы

Hammer & Steel предлагает полный набор выводов, включая конструкции ST-75 и U-Type размером 8 x 21, 8 x 27 и 8 x 32. Различные конфигурации направляющих включают качающиеся, фиксированные удлиненные, фиксированные подвешенные и вертикальные направляющие.

6 местоположений в Северной Америке

Наш персонал по обслуживанию и поддержке, расположенный в семи региональных офисах по всей Северной Америке, подробно проанализирует ваши требования, чтобы убедиться, что у нас есть подходящее оборудование для вашей работы. Мы продаем, сдаем в аренду и обслуживаем высококачественное оборудование со всего мира, включая копры, буровые установки, ударные молоты, свайные изделия и многое другое.

Посмотреть наши местоположения

Калифорнийский регион

Регион Миннесота

Регион Миссури

Техас, регион

Флорида Регион

Регион Нью-Джерси

Cookies используются для улучшения вашего просмотра. Продолжая посещать этот веб-сайт, вы соглашаетесь на использование нами файлов cookie. Узнать больше

Типы оборудования для забивки свай — Применение, преимущества и детали

🕑 Время чтения: 1 минута

Есть несколько машин и оборудования, которые используются для забивки свай во время строительства. Эти машины и инструменты будут объяснены в следующих разделах.

Рис.1: Оборудование для вождения свай

Рис. 2: Оборудование для вождения свай

Содержание:

• Типы вороновителя
  • Siling Rigs
  • 7777777777777777777777777777777777777777. Лидер

  • Learn Направляющие для молота
  • Сваебойный молот
  • Шлем, водительская кепка, тележка и упаковка

• Сваебойные установки
• Сваебойные лебедки
• Подвесной поводок
• Направляющие молотка
• Сваебойный молот
• Шлем, водительская кепка, тележка и упаковка

Он состоит из ряда поводков, которые состоят из табличного элемента или твердого ящика, размещенного и закрепленного на основании крана, как видно из рисунка 3. Поводки не только поддерживают молот и сваю, но и направляют их. при вдавливании сваи в землю.

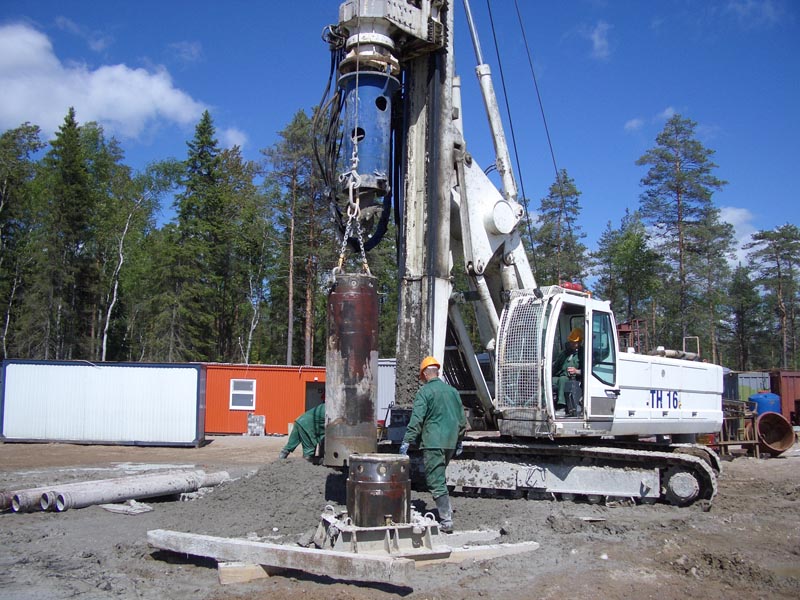

Рис. 3: Сваебойная установка

Лидер можно наклонять вперед и назад с помощью винтовой или гидравлической регулировки и крепления к основанию оборудования, как показано на рис. 4 и рис. 5. Возможна установка ряда свай без необходимости перемещения оборудования путем поворота вокруг базовой машины и позиционирующих лидеров.

Рис. 4: Установка для забивки свай с обратным наклоном

Рис. 5: Свая с наклоном вперед

Что касается установки свай в воде, то для установки свай в воду можно использовать сваебойную установку, поместив ее на понтон, или поводок, закрепленный на раскосных рамах, установленных на понтоне, как показано на Рисунке-6.

Рис. 6: Сваебой, установленный на понтоне

Кроме того, очень важно уделять должное внимание положению и выравниванию поводка, так как любое расположение приведет к эксцентричным ударам молотка, в конечном итоге свая будет либо повреждена, либо смещена из своего первоначального положения. Кроме того, были предприняты усилия по повышению эффективности забивной сваебойной машины, убедительным примером которой является Delmag MDT 0802, обладающий широким диапазоном регулировок и большой подвижностью. Машина, на которой установлен Delmag MDY 0801, представляет собой колесный гидравлический экскаватор, цилиндры которого имеют боковой, передний и задний наклон направляющей, а также обеспечивают расположение буровой установки по отношению к оборудованию. Наконец, не только рабочая высота ведущего может быть изменена за счет телескопирования ведущего, но также его можно сложить на основание во время перемещения машины со строительной площадки и на нее.

Рис.7: Сваебойная установка Delmag

Рис.8: Сваебойная установка

9 Основная цель сваебойных лебедок — оставить молот и сваи в дополнение к вспомогательным инструментам, которые отвечают за сгребание и вращение лидера. Он работает со свайными рамами и различными источниками питания, такими как гидравлическая энергия, поток; дизель; или бензиновые двигатели, а иногда и электродвигатели могли применяться для привода лебедок. Существуют разные сваебойные лебедки с разной мощностью, например лебедки с двойным или тройным барабаном обладают удовлетворительным управлением и скоростью забивки сваи, тогда как лебедка с одним барабаном не имеет этого преимущества. Таким образом, первый тип будет предпочтительнее при условии, что требуется перемещать и забивать сваи с большой скоростью.

Подвесные поводки специально предназначены для подвешивания к стреле крана, как показано на рис. 9. Стальная стойка, длина которой может варьироваться в зависимости от требований строительной площадки, обеспечивает жесткое соединение ведущей опоры с станиной станины.

Рис. 9: Подвесной поводок

Кроме того, используются лебедки крана или экскаватора, чтобы оставить молот и сваи с помощью отдельных барабанов. Что касается применения молота, то рассматривается либо ударный молот с фрикционной лебедкой, либо он может работать с использованием потока, гидравлической энергии или сжатого воздуха, которые обеспечиваются различными агрегатами. Наконец, крайне важно соблюдать предельные меры предосторожности в отношении жесткости висячего лидера, особенно в случае забивки длинных наклонных свай, поскольку недопустимая деформация может привести к удару эксцентрикового молота и, возможно, вызвать разрушение сваи.

Когда предполагается полностью удалить подвесные поводки или свайные рамы, следует рассмотреть возможность подвески канатных поводков, которые обычно направляются деревянной или стальной опалубкой. В этой технике независимый кран необходим для управления сваей и установки направляющей и молота. необходимо правильно установить и закрепить направляющую, чтобы избежать движений именно в процессе загребной установки сваи. Это связано с тем, что при неправильной центровке осевого усилия возникнут серьезные усталостные напряжения, и направляющая может выйти из строя. Наконец, необходимо предотвратить непропорциональное развитие изгибающих напряжений в направляющих и сваях, так как это приводит к нежелательным результатам. например, когда тяжелый молот крепится к верхнему концу длинной сваи, забитой под прямым углом наклона, в точке опоры в направляющей может возникнуть чрезмерное изгибающее напряжение. Эту проблему можно решить, предусмотрев подходящую опору для сваи в правильном положении.

Рис. 10: Направляемый молотом и подвесной поводок для дизельного молота Delmag

Есть несколько факторов, которые сильно влияют на решение о выборе подходящего сваебойного молота. Например, размер и вес сваи, сопротивление грунта, которое необходимо преодолеть для получения заданного заглубления, доступность места на строительной площадке, ограничение шума, которое может быть наложено на определенных участках, и наличие кранов. Раньше для выбора сваебойного молота использовалось сочетание результата динамического уравнения и обширного опыта, но в настоящее время это изменилось, и результаты анализа управляемости, который проводится с использованием компьютерной программы, основанной на волновом уравнении Смита, учитываются для определения сваебойного молота. Что касается исходных данных, необходимых для анализа проходимости, производитель сваебойного молота предоставил необходимые данные об эффективности и энергетической характеристике сваебойного молота. Следует иметь в виду, что эффективность сваебойного молота не является постоянной величиной и зависит от ряда факторов, например, от механического состояния молота и рабочей температуры. Следует знать, что механическое состояние не влияет на эффективность работы сваебойного молота. Поэтому проводится динамический анализ сваи, по результатам которого можно оценить влияние различных факторов на эффективность сваебойного молота. Существуют различные типы свайных молотов с различными энергетическими характеристиками, каждый из которых подходит для конкретных условий строительства. различные распространенные типы свай вместе с их описанием, применением и преимуществами представлены в таблице 1: Таблица 1: Различные типы молотковых свай, их описание, применение, преимущества и недостатки. Падающий молот, рис. 11

Паровой или пневматический молот одностороннего действия, рис. 12

Сваебойный молот двойного действия, рис. 13

Дизельный молот, рис. 14

Гидравлический молот, рис. 15

Рис.11: РАБОТА ДЛЯ РАСПОЛОЖЕНИЯ

Рис.

Рис.14: Дизельный сваебойный молот

Рис.15: Гидравлический молот
