Машина для вдавливания свай

Notice: Undefined variable: page_file in /home/u0135695/1.u0135695.z8.ru/docs/differentiation.php on line 3

Способ погружения свай в грунт под статической нагрузкой имеет разные технические решения в виде установок и машин для вдавливания свай. Распространена сваевдавливающая установка СО-450, которая погружает строительные элементы диаметром до 450мм под давлением до 200 тонн. Она перевозится в сборке на автомобильной платформе. Установка СО-450 состоит из анкерованной дополнительным весом грузовой рамы, с установленной на ней станиной и вертикальными направляющими колоннами.


На станине находятся устройства зажима и вдавливания, гидроцилиндры и управляющие средства. Свая загружается краном в ловушку установки, центрируется и вдавливается в грунт. Устройство вдавливания работает по электрогидравлическому принципу. Затем сваевдавливающая установка разгружается от анкерующих грузов и переставляется краном на участок работы со следующей сваей.

Аналогичная установка РСМ-80 того же изготовителя, с усилием вдавливания 80тн может разбираться на элементы весом 350 кг и монтироваться в труднодоступных местах. Некоторые установки снабжаются устройствами для перемещения по свайному полю (Система «МКС» с неподвижным модулем и перемещающейся по нему кареткой). Недостатком установок является трудоемкая подготовка к процессу вдавливания свай с использованием автокрана.

Машина для вдавливания свай включает раму с закрепленной на ней сваевдавливающей установкой, подобной вышеописанной. На основной раме также монтируется кран, устройства перемещения машины и ее горизонтального выравнивания. Эти машины работают на неровных поверхностях, склонах. СВУ В-6 — самоходная машина для вдавливания свай полиспастным механизмом обеспечивает статическую нагрузку на сваю до 80тн. В твердых грунтах при таком давлении требуется лидерное бурение, что усложняет работу. При этом не всегда удается продавить сваю до требуемой глубины. Для легкого грунта эта машина является удобной и производительной.

Машина для вдавливания свай СВУ-320, работающая на электрогидравлическом принципе, создает статическое давление до 320 тонн. Машина доставляется на место по частям и разбирается только после окончания работ. Эта машина для вдавливания свай обеспечивает их погружение в составном виде на 36м. Вылет стрелы крана на 12м дает возможность поднять и погрузить сваю любого типа.

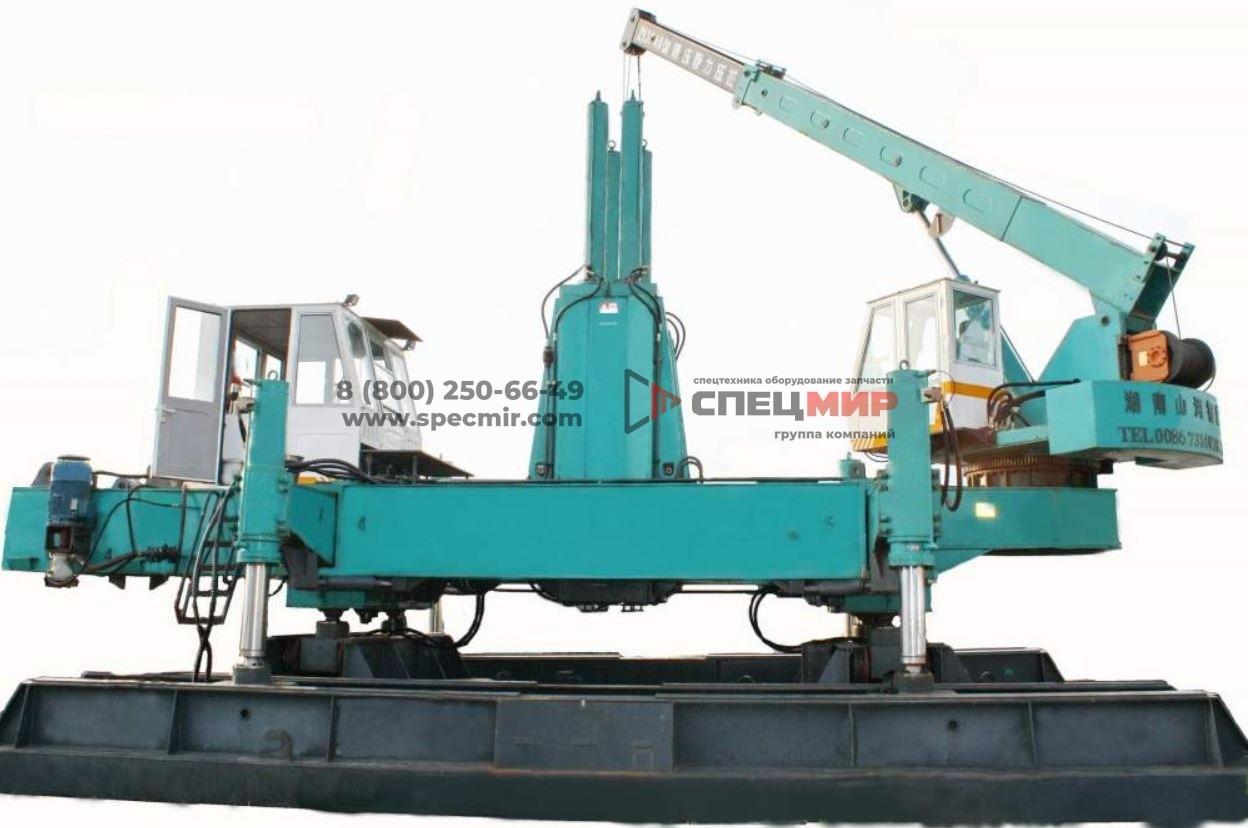

Китайские марки машин вдавливания свай STFRKE, SUNWARD, TITAN конструктивно близки и обеспечивают усилие вдавливания 320 тонн. Практически во всех импортных машинах используется электрогидравлический привод, а их перемещение производится по системе шагания. Усилие вдавливания постоянно контролируется, что позволяет оптимизировать количество свай в сторону сокращения и обеспечить требуемую несущую способность.


Вдавливание свай статическое в Перми, цена свайных работ

Это современный и высокоскоростной метод, позволяющий значительно сэкономить время, сократить расходы и повысить несущую способность свай.


Работаем с железобетонными сваями квадратного сечения 300х300, 350х350 и 400х400мм, погружаем в смену до 30 свай без предварительного лидерного бурения.

Особенности

Статическое вдавливание – это технология, при которой цельные или сборные, железобетонные или стальные элементы (сваи, трубы, шпунты) погружают в грунт с помощью сваевдавливающих установок.

При этом исключаются динамические и вибрационные воздействия. Спецтехника статически, используя собственный вес и дополнительные пригрузы, передает вдавливающую нагрузку свае, чтобы она прорезала плотные слои грунта, погрузилась на нужную глубину и получила необходимую несущую способность.

Преимущества

Главное достоинство технологии – отсутствие динамической и вибрационной нагрузки. Благодаря этому в теле свай не возникают микротрещины, не разрушаются оголовки, исключается необходимость армирования свай.

У вдавленных свай несущая способность до 10% выше, чем у забитых.

Экономия времени
  • с помощью 1 сваевдавливающей установки можно погрузить от 12 км свай с большим сечением в смену даже в самые тяжелые грунты;
  • вдавленные сваи сразу после погружения включаются в работу ростверков.
Сокращение расходов
  • нет затрат на лидерное бурение;
  • не требуются разработки грунтов и выравнивание площадки – техника в полную мощность работает на уклонах до 15°С;
  • нет необходимости в объемных полевых испытаниях свай и грунтов – замер усилия вдавливания каждой погружаемой сваи проводится на каждом метре;
  • низкие энергозатраты.
Надежность и безопасность
  • за счет уплотнению грунта во время погружения свай повышается несущая способность свайного поля;
  • благодаря контролю усилия погружения каждой сваи обеспечивается высокая и предсказуемая надежность основания;
  • бесшумная работа установок и отсутствие динамических воздействий на окружающие строения позволяют работать вблизи жилых домов, ветхих и аварийных строений, а также в курортных зонах и зонах отдыха.

Применение

Городское строительство: возведение жилых малоэтажных и высотных зданий, крупных торговых центров, дорожных развязок и подземных парковок, целых микрорайонов.

Промышленные площадки: строительство и реконструкция предприятий, транспортеров и конвейерных лент, тяжелых станков, печей, крановых путей.

Вдавливание свай используется в условиях плотной застройки, подходит для областей с тяжелыми грунтами и агрессивными подземными водами, для оползневых зон, уклонов, рудников и зон подработки.

Как мы работаем

1. Подготовка

  • разрабатываем и согласовываем проект
  • подготавливаем строительную площадку, мобилизуем спецтехнику
  • делаем пробные погружения свай и их статические испытания
  • при необходимости корректируем проектные решения после испытаний


2.

Вдавливание

  • устанавливаем сваевдавливающую машину на точку вдавливания
  • загружаем тарированные грузы
  • стропуем, поднимаем и заряжаем погружаемые элементы в оголовник копровой мачты СВУ
  • выравниваем установку гидроцилиндрами и центрируем сваи
  • погружаем сваи методом вдавливания
  • перевозим сваевдавливающую машину на следующую проектную точку


3. Итоговые работы

  • делаем контрольную геодезическую съемку свайного поля
  • составляем исполнительную схему в программе AutoCad
  • подготавливаем и передаем клиенту пакет исполнительной документации, оформленной по действующим стандартам

Оборудование

Сваевдавливающая установка Titan DTZ 320

Техника вдавливает железобетонные сваи, трубы и шпунты различных типов и сечений с помощью статического усилия. Благодаря электроприводу силовых гидравлических систем работает круглосуточно и без шума. Не производит вредных выбросов.

Сваевдавливающие установки — копры SUNWARD ZYJ 120 и ZYJ 240

Это грузовая рама, гидравлический пресс, шагающее шасси и крановая установка в одном оборудовании. Двигается по рабочей площадке самостоятельно. С помощью крановой установки подает себе сваи и идеально ровно вдавливает в грунт.

Сваевдавливающая установка СВУ-В-6

Автономное полноповоротное оборудование. Само подтаскивает, поднимает и устанавливает сваи на точку погружения, вдавливает их и перемещается на следующую точку. Работает на отдаленных площадках без вспомогательных машин и источников электроэнергии.
