Маркировка распорных анкеров: ГОСТ и монтаж распорных анкерных болтов

Анкеры и дюбели. Сравнение, примеры крепежных изделий

Крепление в мягких материалах, таких как дерево или пластик, особой сложности не вызывает. Гвозди, шурупы, саморезы позволяют без труда прикрепить к основанию нужную конструкцию или деталь. Другое дело — камень, бетон, кирпич. Тут с гвоздем не подходи. Потребуется более «продвинутый» крепеж — анкер или дюбель. Желательно от известных производителей, таких как MUNGO или SORMAT. Правильно подобранный и рассчитанный.

Анкеры и дюбели. В чем разница?

В российской нормативной документации с определениями «анкер» и «дюбель» сложности и не всегда понятно, какой крепеж относится к первым, какой — ко вторым. Свою лепту в путаницу вносят и зарубежные производители в каталогах которых одно и то же изделие может считаться либо анкером, либо дюбелем. Был ГОСТ 28457 «Дюбели-шпильки распорные строительно-монтажные», но утратил силу. Да и описывал он, в понимании современного строителя, как раз анкеры. Есть действующий ГОСТ 24379, который регламентирует анкерные болты, но только закладные, для крепления к фундаментам строительных конструкций. На дюбели стандартов нет вообще.

Специалисты крепежного направления предлагают классифицировать дюбельный и анкерный крепеж следующим способом:

Анкер – это конструкция из металла (обычно из стали), которая закрепляется в строительном материале (кирпиче, бетоне и пр.) и имеет резьбовой элемент (винт, болт, шпильку, втулку с резьбой), что позволяет присоединить тяжёлые детали. Раскрываясь внутри отверстия, он создаёт надёжное сцепление с поверхностью.

Дюбель — вставная крепежная деталь из мягкого, упругого материала (полиэтилен, нейлон и полипропилен), служащая для фиксации основного крепежного элемента (гвоздь, шуруп, саморез). Дюбель выполняет функцию пробки или прокладки между металлическим крепежом и материалом основания (бетоном, кирпичом).

По сути, в большинстве анкеров и дюбелей применяется один и тот же принцип закрепления — трение между основанием и распорной частью крепежа. Но если анкеры позволяют получить большую прочность скрепления, то дюбели выделяются большей скоростью монтажа.

Правильно выбранный крепёж и грамотно рассчитанная нагрузка на него – залог надёжно закреплённой конструкции. Поэтому, при выборе крепежа, надо ответить на 3 вопроса:

• Что крепить?

• Где крепить?

• Куда крепить?

Виды анкеров

К наиболее распространенным видам анкеров (они, конечно же, есть в ассортименте интернет-магазина «Крепком») относятся:

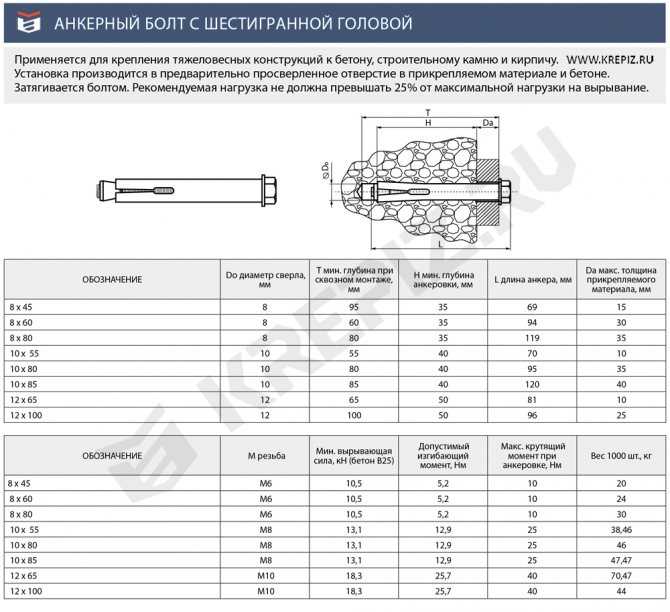

Анкер-болт

Крепеж для сквозного монтажа к основаниям из бетона, кирпича, природного камня, газобетона строительных элементов и конструкций.

Клиновой анкер

В клиновом анкере распорная часть — специальная конусная муфта в конце. При затяжке гайки шпилька с конусом на конце выдвигается из отверстия в базовом основании и распирает муфту. Отличается очень высокой прочностью закрепления. Применяется в твердых основаниях (бетон, камень, кирпич). Рекомендуется для крепления различных консолей, навесов, тяг конструкций, опор, ограждений. Монтируется методом сквозного монтажа.

Двухраспорный анкер

Для более надежного закрепления производители выпускают двухраспорные анкеры, состоящие из двух распорных втулок. Такая конструкция позволяет выдерживать еще большие нагрузки, а также более равномерно распределить их по площади внутри отверстия в основании.

Анкер с кольцом (полукольцом, крюком)

Для специфических задач используются анкеры с различными видами головок. Принцип закрепления изделий такой же как и у анкерного болта, но благодаря особой форме головки сфера применения отличается. Анкер с кольцом подходит для навешивания крюка. Анкер с полукольцом оптимален, если нужно обеспечить возможность быстрого снятия какого либо элемента. Для настенной нагревательной техники — котлов, бойлеров, водонагревателей — отлично подойдет анкер с крюком.

Виды дюбелей

Пластиковые дюбели с гвоздем

Дюбели для гипсокартона

Для креплению к гипсокартону применяются специальные дюбели типа DRIVA. Крепеж имеет конусообразную форму и сильно выступающую резьбу. Изготавливаются из пластмассы и металла. Для фиксации нужного элемента в такой дюбель ввинчивают саморез или шуруп. Такая конструкция позволяет им плотно входить в сравнительно хрупкий гипскартон и обеспечивать надежное крепление элементов интерьера, нетяжелых полок и т. п.

Дюбели для теплоизоляции

Благодаря большой круглой головке, они незаменимы при монтаже пенопласта, минераловатных плит, ламельной ваты, стекловолокна, экструдированного пенополистирола, пробки, древесной шерсти.

Выше приведены примеры только некоторых, наиболее популярных видов крепежа из серии дюбелей и анкеров. Конечно же, их намного больше. В интернет-магазине «Крепком» можно купить анкеры и дюбели самых разных конструкций, европейского, китайского и отечественного производства. Они высоко ценятся как домашними мастерами, так и профессионалами, за предельно простой монтаж, высокую эффективность и доступную цену. Наибольший спрос на них всегда был в строительной отрасли, где часто требуются надежные, неразъемные соединения, сохраняющие свои эксплуатационные свойства долгие годы.

Наши квалифицированные продавцы проконсультируют вас и помогут сделать правильный выбор. Весь крепёж, представленный в нашем магазине, от проверенных производителей и выдерживает заявленные нагрузки.

Для крепления в твердый бетон марки С25 используйте следующие дюбеля:

SORMAT NAT , дюбель MUNGO MN,  FISCHER SX, дюбель WKRET-MET, дюбель TECH-KREP распорный серый, распорный синий TECH-KREP

Статьи о продукции Обновлено: 23.

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Применение разных видов металлических распорных анкеров

Метизная продукция Статьи Применение разных видов металлических распорных анкеров

Применение разных видов металлических распорных анкеров Компания «Тандем»

Среди всевозможных крепёжных элементов особое место занимают металлические распорные анкеры. Применение этого вида крепежа обеспечивает надёжную фиксацию соединяемых объектов. В большинстве случаев такие анкеры монтируются в бетонные, каменные или кирпичные основания для жёсткого крепления или навески технического оборудования, предметов мебели, строительных деталей и конструкций. В зависимости от предполагаемой нагрузки можно выбрать крепёж, подходящий по длине и диаметру. Каждой разновидности распорных элементов соответствует своя маркировка.

Область применения

В основном металлические анкеры применяются в строительстве и ремонте. Под их установку сначала высверливают отверстия соответствующего диаметра. Камень, бетон, кирпич сверлят перфораторными бурами.

Качественные анкеры производят из углеродистой, нержавеющей или оцинкованной стали. Поэтому их применяют как во внутренних, так и в наружных работах.

Разновидности распорных анкеров

При выборе металлического крепежа следует учитывать не только величину нагрузки, но и её направленность. Например, при потолочной установке продольно направленная нагрузка требует от анкера сопротивляемости к вырыванию из монтажной полости. При монтировании на вертикальную плоскость материал крепежа должен выдерживать поперечную нагрузку, сопротивляясь срезу металлических элементов.

Анкеры бывают:

• клиновые;
• втулочные;
• забивные;
• латунные цанги.

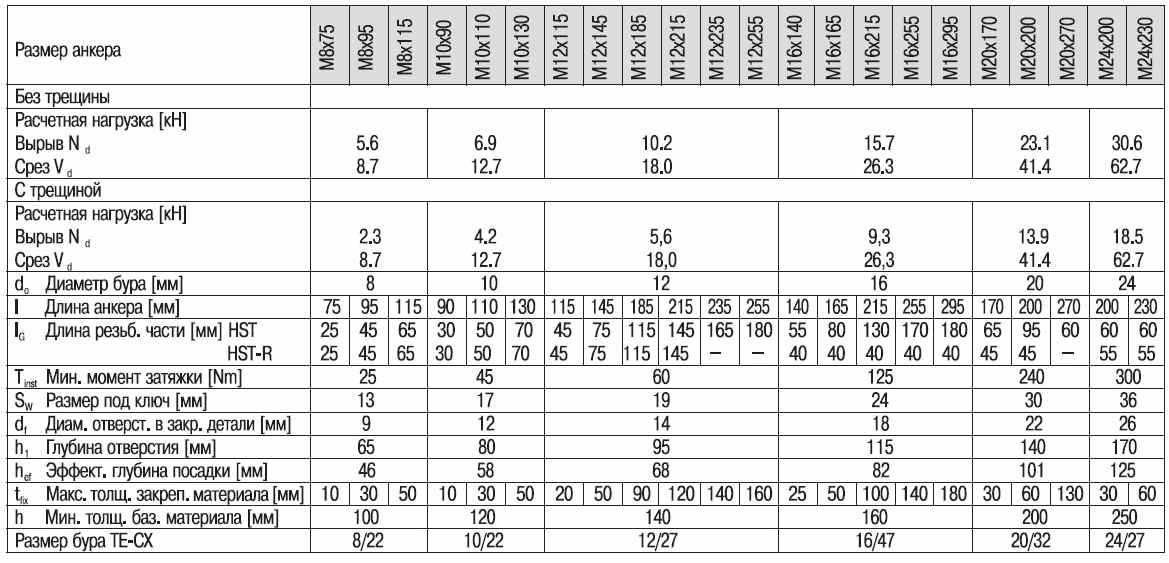

Клиновые изделия ещё называют анкерными болтами или шпильками. Чем сильнее затягивать гайку на несущем резьбовом стержне, тем глубже будет входить клинообразный наконечник шпильки в распорную гильзу. Расширяясь, гильза обеспечивает плотное примыкание крепежа к внутренним стенкам высверленного отверстия.

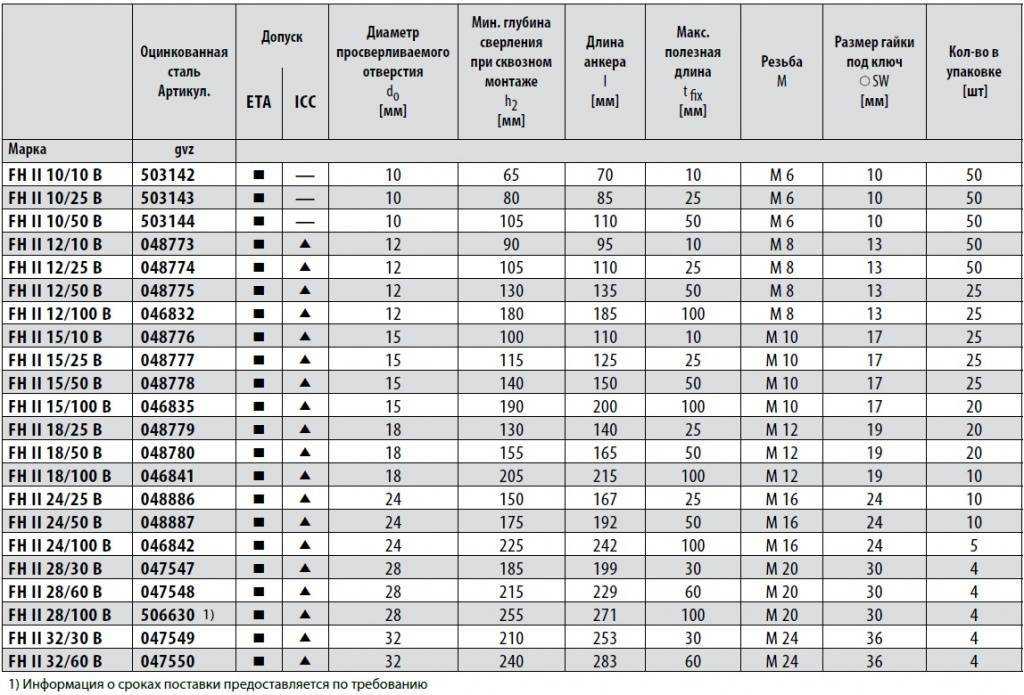

Втулочные элементы отличаются от клиновых тем, что распорная гильза у них расположена почти по всей длине шпильки. Это даёт возможность применения в менее плотных основаниях, так как распор у них распределён по большей площади.

Если первые два вида изделий свободно вставляются в отверстия, а потом распираются затягиванием гайки, то забивные работают по-другому. Их распорные гильзы имеет внутреннюю резьбу и небольшой подвижный клин в концевой части. Гильзу вставляют в отверстие, после чего вбивают клин до упора с помощью специального штыря. За счёт этого гильза расширяется. Далее вкручивают крепёжный болт.

Латунные цанги схожи по строению с забивным крепежом, но вместо подвижного клина для распирания гильзы используется сам крепёжный болт, вместе с ввинчиванием которого увеличивается и степень распора внутри тела основания.

Маркировка

Распорные анкеры имеют свои цифровые и буквенные маркировочные обозначения, отображающие различные параметры изделий.

Например, маркировка анкерного болта М8 10/35х90 обозначает:

1. Диаметр резьбы шпильки составляет 8 мм.
2. Диаметр сверла для проделывания отверстия в основании – 10 мм.
3. Толщина стыковочной части присоединяемого объекта не более 35 мм.
4. Глубина монтажного отверстия в основании должна быть не менее 90 мм.

Зная принцип маркировки изделий и весовые параметры присоединяемых конструкций, подобрать нужный крепёж нетрудно.

Применение различных распорных анкеров

Распорные крепления достаточно универсальны, но для достижения определённых целей можно подбирать крепежи с наиболее подходящими формами частей, остающихся на виду после вставки в монтажную полость.

1. При натягивании тросов, кабелей, верёвок или подвешивании люстр удобнее использовать крепления с кольцеобразным наконечником.
2. Детали, сделанные в виде крюка, используют дня навески баков накопительных водонагревателей или другого съёмного оборудования.
3. Шпильки с гайками удобны при создании надёжного долгосрочного крепления. Монтируемый объект можно сначала навесить на резьбовые штыри, избежав необходимости удерживать тяжесть на весу, а затем просто затянуть гайки ручным инструментом.
4. Цанги часто используются установщиками различных коммуникационных линий, например, монтажниками разветвлённых вентиляционных систем, но этот вид крепежа применим и в фиксации штучных объектов.

Правильно подобранный и грамотно установленный металлический распорный анкер – это гарантия прочного, долговечного соединения.

Дата публикации: 07.10.2021

Распорный анкер Power-Stud+® SD1 1/2 x 10 дюймов, 25 шт. в коробке

Поиск

Полномочия

(пока отзывов нет) Написать обзор

Powers

Распорный анкер Power-Stud+® SD1 1/2 x 10 дюймов, 25 шт. в упаковке

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

комментариев Обязательно

Артикул:

WA1210; ПК

СКП:

075352781068

MPN:

7428SD1

Наличие:

Доставка в течение 1-3 дней!

Сейчас: $226,33

Текущий запас:

Количество:

Сопутствующие товары:

• Описание
• Дополнительная информация

Описание

• Стабильные характеристики в бетоне высокой и низкой прочности
• Номинальный размер сверла соответствует диаметру анкера
• Анкер можно установить через стандартные крепежные отверстия
• Идентификационный код длины и идентификационная маркировка выбиты на головке каждого анкера
• Конструкция анкера допускает последующее расширение после схватывания под растягивающей нагрузкой
• Международный совет по нормам и правилам, Служба оценки (ICC-ES), ESR-2818 для бетона с трещинами и без трещин
• Международный совет по нормам и правилам, Служба оценки (ICC-ES), ESR-2966 для кирпичной кладки
Код
• соответствует IBC 2015, IRC 2015, IBC 2012, IRC 2012, IBC 2009 и IRC 2009
• Испытано в соответствии со стандартами ACI 355. 2/ASTM E 488 и ICC-ES AC193 для использования в конструкционном бетоне в соответствии с проектными положениями ACI 318-14, глава 17 или ACI 318-11/08, приложение D
• Оценка и квалификация аккредитованной независимой испытательной лабораторией для распознавания в бетоне с трещинами и без трещин, включая сейсмические и ветровые нагрузки (анкеры категории 1)
• Испытано в соответствии с ICC-ES AC01 для использования в каменной кладке
• Underwriters Laboratories (сертифицировано UL) — номер файла EX1289, размеры
см. в списке.

Применение
Анкер изготовлен из углеродистой стали и оцинкован. Этот анкер предназначен для использования только в бетоне и никогда не должен использоваться в базовом материале из блоков или кирпича.

Окружающая среда
Анкер предназначен для использования в сухой среде.

Диаметр отверстия / диаметр сверла перфоратор

Диаметр анкера
Диаметр анкера 1/2 дюйма.

Длина анкера
Длина анкера 10 дюймов

Тип резьбы
Резьба на анкере представляет собой национальную грубую резьбу размером 1/2 дюйма с 13 витками на дюйм, обычно называемую 1/2-13.

Длина резьбы
Длина резьбы на анкере составляет 8-1/4″.

Упаковка
гайки и шайбы

Минимальная глубина погружения
Минимальная глубина погружения анкера в бетон составляет 2-1/4 дюйма. Таким образом, анкер должен быть установлен так, чтобы минимум 2-1/4″ анкера был заглублен в бетон.

Глубина отверстия
Глубина отверстия, необходимого для анкера, должна быть как минимум на 1/2 дюйма глубже, чем анкер будет проникать в бетон. Это позволит пыли, образовавшейся в процессе установки, упасть.

Максимальная толщина крепления
Максимальная толщина крепления или максимальная толщина материала, закрепляемого для анкера, составляет 7-1/4 дюйма. . Это обеспечит выполнение минимального заглубления в 2-1/4 дюйма.

Размер ключа
Размер ключа, необходимого для поворота гайки для установки анкера, составляет 3/4″.

Значение крутящего момента
футы/фунты

Маркировка
Анкер проштампован буквой R на резьбовом конце, чтобы можно было проверить анкер после установки. Буква «R» обозначает общую длину анкера от 10 до , но не включая 11 дюймов в длину.

Products Specifications

Bit Size	1/2″
Minimum Embedment	2-1/4″
Thread Length	8-1/ 4 «
Первичный	Бетон только
Окружающая среда
ТИПА	9 1.110178	ТИПА	9 1/2,10178	ТИПА
. 0180
Diameter	1/2″
Length	10″
Material	Carbon Steel Zinc Plated
Box Qty	25
Minimum Spacing	See PDF
Минимальное расстояние до края	См. PDF
Максимальная толщина крепления	7-1/4″
Минимальный диаметр отверстия крепления (на месте)	9/16″
Minimum Fixture Hole Diameter (Hole Spotted)	1/2″
Length ID Code	R
Maximum Torque	40 ft./lbs.
Wrench Size For Nut	3/4″
Length Measurement	End to End
Brand Name	Powers
Concrete Application	Cracked & Uncracked Approved

Загрузки

Технические характеристики

Просмотреть всеЗакрыть

Дополнительная информация

Размер бита:	1/2″
Минимальная установка:	2-1/4 дюйма
Длина резьбы:	4 дюйма
Первичный:	Только бетон
Окружающая среда:	Сухой
Тип резьбы:	1/2″ — 13
Бетон 2000 фунтов на квадратный дюйм — выдвижной (фунты) *:	2999
Бетон 2000 PSI — сдвиг (фунты) *:	5564
Тип:	Мужской
Диаметр:	1/2″
Длина:	10 дюймов
Материал:	Углеродистая сталь, оцинкованная
Кол-во в коробке:	25
Минимальное расстояние:	5 дюймов
Минимальное расстояние от края:	2-1/2 дюйма
Максимальная толщина крепления:	7-1/4″
Минимальный диаметр отверстия крепления (на месте):	5/8 дюйма
Минимальный диаметр отверстия в приспособлении (отверстие точечное):	1/2″
Идентификационный код длины:	Р
Максимальный крутящий момент:	50–60 футов/фунтов.
Размер ключа для гайки:	3/4″
Измерение длины:	Конец в конец
Фирменное наименование:	Пауэрс
