Анкерный болт: понятие, маркировка, классификация, монтаж

Содержание:

• 1 Что такое анкерный болт для бетона
• 2 Маркировка анкерных болтов
• 3 Анкер-болт – достоинства и слабые стороны
• 4 Какие бывают анкера – классификация крепежных изделий
• 5 Как отличаются анкеры металлические по конструкции
• 6 Как классифицируется цанговый болт по области применения
• 7 Размеры анкерных болтов для бетона
• 8 Виды анкеров для стен в зависимости от материала крепежа
• 9 Анкера металлические – специфика монтажа

Для строительства зданий широко используется бетон, прочность которого затрудняет выполнение отверстий для монтажа предметов интерьера, оборудования, бытовых приборов. Стандартные гвозди и саморезы, обеспечивающие фиксацию к деревянным поверхностям, не могут применяться для бетона или кирпича. Анкерный болт позволяет решить проблему крепления к различным поверхностям. Рассмотрим, что такое анкерный болт и его применение в области капстроительства и частного ремонта. Остановимся на классификации крепежных элементов и особенностях монтажа.

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

• сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
• усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
• склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

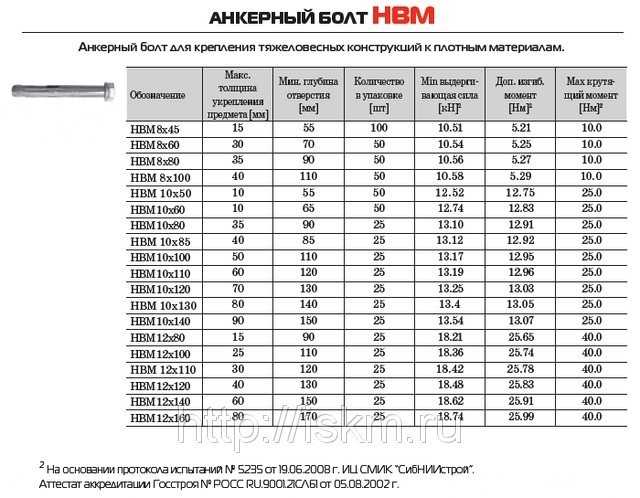

Маркировка анкерных болтов

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

• буквенно-цифровое обозначение M8 обозначает диаметр резьбы;
• цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;
• число 35 указывает на максимальную толщину присоединяемого материала;
• цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

• повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
• расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
• применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
• простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
• возможность применения анкеров для укрепления имеющейся конструкции;
• стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

• повышенная стоимость изделий по сравнению с другими видами метизов;
• необходимость предварительного выполнения отверстия в твердой основе;
• подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.

Какие бывают анкера – классификация крепежных изделий

Все виды анкерных болтов делятся на две категории:

• изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
• химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

• варианту конструктивного исполнения;
• сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

• клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;

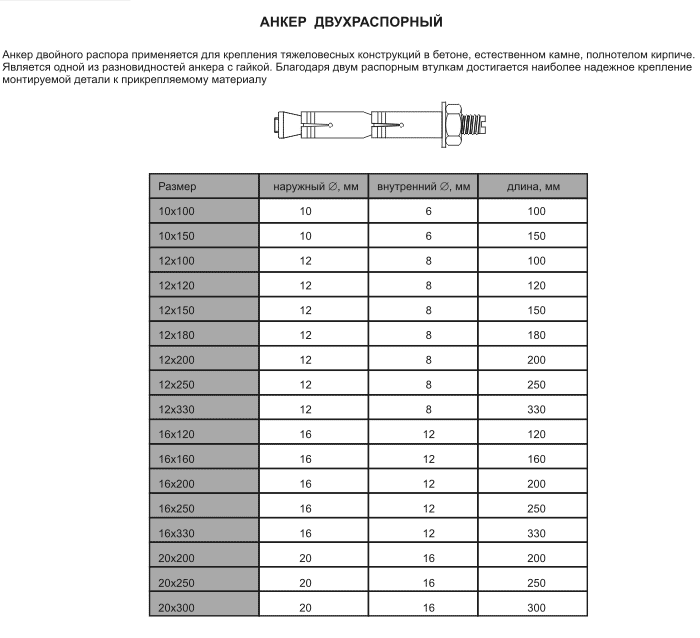

• втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
• цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
• забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

Как классифицируется цанговый болт по области применения

• оконных и дверных рам;
• бытового электрооборудования;
• лестничных маршей;
• подвесных потолков;
• инженерных коммуникаций;
• стальных конструкций.

Крепеж также используется для следующих целей:

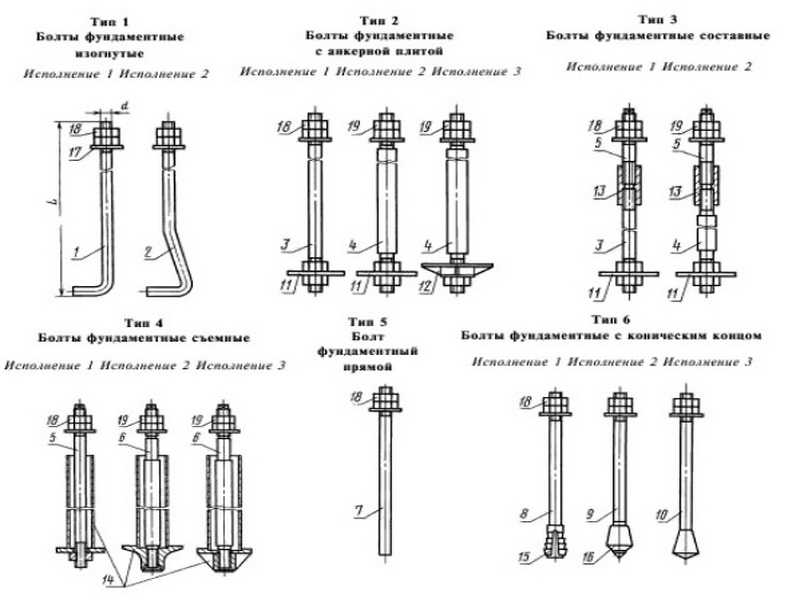

• фиксации металлического каркаса в фундаментной основе;
• обеспечения надежного крепления с ячеистыми стройматериалами;
• крепления массивных конструкций к бетонным и каменным стенам;
• дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.

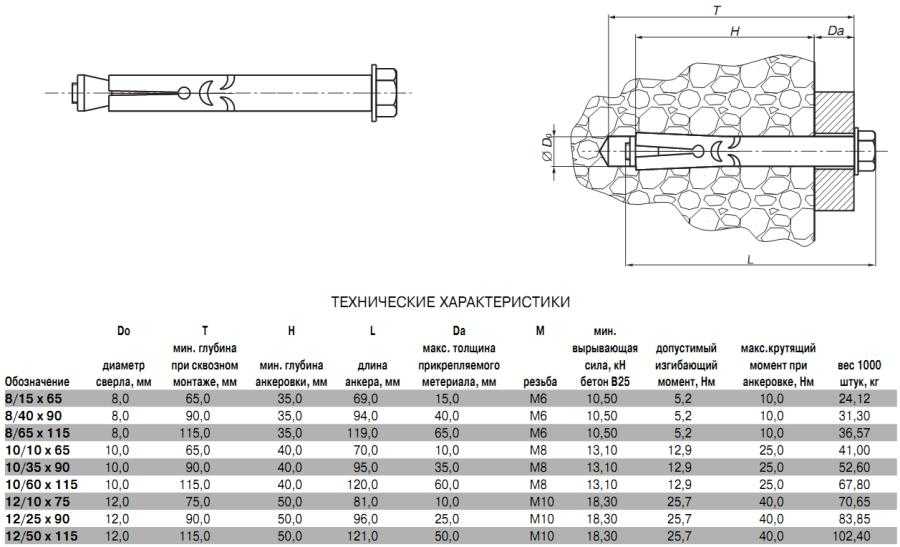

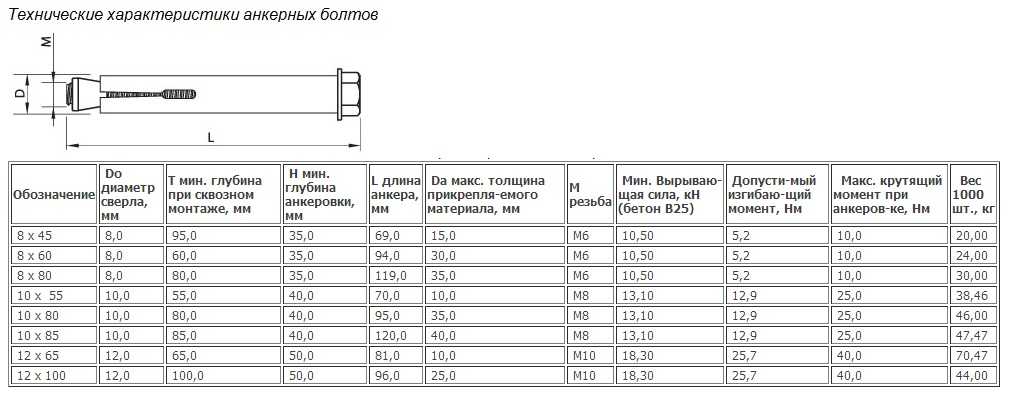

Размеры анкерных болтов для бетона

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

• стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
• крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

• максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
• предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

• конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
• коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
• алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

• Выполнить на поверхности разметку и обозначить точки установки фиксатора.
• Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
• Подготовленное отверстие тщательно очистить от пыли или продуть.
• Установить анкерный болт с фиксируемым элементом в сформированную полость.
• Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

Размер и вес анкеров

Назначение анкеров в строительстве — фиксировать конструкции при определённых условиях и монтировать элементы к тем или иным поверхностям.

Особенности материалов, их характеристики (толщина, плотность) как самых деталей. так и рабочих поверхностей породили многообразие в семействе анкеров.

И всё же, основные характеристики для размеров будут длина и диаметр крепежа.

Условно анкеры можно классифицировать на малые (d до 8 мм), средние (d = от 8 мм до 12 мм), крупные (длина от 120 мм, d до 30 мм).

Самая большая представленность размеров имеется для анкерных болтов, рамных анкеров, дюбель MOLLY: на каждый диаметр изделия можно выбрать 4-5 размеров по длине.

Клиновой анкер

Анкеры клиновые оцинкованные предназначены для установки в бетон, полнотелый кирпич, природный камень. Крепеж идеально подходит для больших и средних нагрузок, может устанавливаться на небольшом расстоянии от других анкеров и края бетона.

Купить анкеры клиновые можно в удобных пром коробах по 20-100 штук в зависимости от размера и в подвесах (небольшой п/п пакетик на картонном носителе) по 1-2 изделию анкера.

Показать все…

Открыть калькулятор веса

Втулочный анкер-болт

Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций

Маркировка/Обозначение крепежа: Анкерный болт / Втулочный анкер болт / Анкерболт / Распорный анкер

Показать все. ..

Открыть калькулятор веса

Втулочный анкер с гайкой

Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций

Маркировка/Обозначение крепежа: HNM

Показать все…

Открыть калькулятор веса

Втулочный анкер Кольцо / Полукольцо / Костыль

Анкерный болт с кольцом / крюком / костылем используют для монтажа подвесных элементов или конструкций в стены или потолок, выполненных из твердым материалов (природный камень, бетон, полнотелый строительный кирпич).

В продаже анкерный болт с кольцом/крюком в двух упаковках: картонный короб по 20 — 50 штук в зависимости от размеров анкера и подвесы фасовкой по 1-3 штуки. Кратность заказа в подвесах 10 упак.

Маркировка/Обозначение крепежа: HA / HL / HX

Показать все. ..

Открыть калькулятор веса

Анкер-клин потолочный

Назначение: быстрое крепление металлических деталей, профилей, планок, подвесных потолков и т.п. в потолок — в материалах типа бетон, натуральный камень, полнотелый кирпич

Маркировка/Обозначение крепежа: WAM

Открыть калькулятор веса

Забивной анкер стальной

Анкер забивной стальной применяют для ответственных креплений в бетоне без трещин, в кирпичной кладке, природном камне. Крепеж рассчитан на среднетяжелые и тяжелые конструкции.

Купить забивной анкер стальной можно в удобной транспортной упаковке по 30-100 изделий и в подвесе фасовкой 1, 2 и 4 шт в зависимости от размера анкера. Востребованные размеры анкеров забивных М6, М8 и М10.

Маркировка/Обозначение крепежа: DRM / забивной стальной анкер

Открыть калькулятор веса

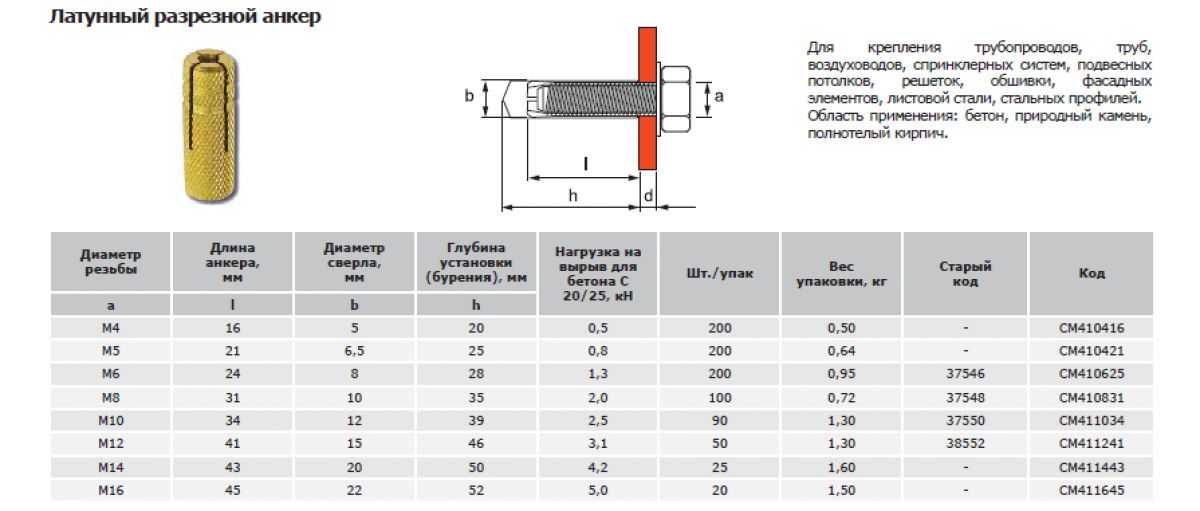

Забиваемый анкер-цанга латунная

Анкер забиваемый латунный применяют для крепления воздуховодов, трубопроводов, инженерного оборудования, подвесных инженерных коммуникаций, декоративных, защитных конструкций.

Купить оптом анкер-цангу латунную можно в крупной транспортной упаковке и подвесах: анкер цанга М8 по 4 изделия, анкер цанга М10 по 2 изделия в упаковке по картонном держателе со штрихкодом.

Маркировка/Обозначение крепежа: цанга латунная / LAZ / Забиваемый анкер

Анкер-дюбель MOLLY для тонких плит

Дюбель для гипсокартона металлический Молли используют для крепления строительных материалов к основаниям, отличающимся низкой несущей способностью (ГКЛ, ДСП, волокнистый бетон, пустотелые материалы с небольшим размером пустот).

Купить дюбель бабочка металлический можно оптом и в розницу в крупной упаковке короб по 50-100 штук и в подвесах фасовкой 6-10 метизов — готовое решение для магазинов по продаже строительного крепежа.

Маркировка/Обозначение крепежа: дюбель для пустотелых конструкций / MOLLY / анкер для пустотелых плит / Молли

Открыть калькулятор веса

ТОП товаров из нашего каталога

Анкеры

Анкер-дюбель MOLLY для тонких плит

от 65. 4 р.

за уп.

Подробнее

Анкеры

Клиновой анкер

от 13.5 р.

за уп.

Подробнее

Анкеры

Анкер-клин потолочный

от 474.7 р.

за уп.

Подробнее

Анкеры

Втулочный анкер-болт

от 18.7 р.

за уп.

Подробнее

Анкеры

Втулочный анкер с гайкой

от 11.5 р.

за уп.

Подробнее

Анкеры

Втулочный анкер Кольцо / Полукольцо / Костыль

от 35.4 р.

за уп.

Подробнее

Анкеры

Забиваемый анкер-цанга латунная

от 35.7 р.

за уп.

Подробнее

Анкеры

Забивной анкер стальной

от 13.4 р.

за уп.

Подробнее

Анкеры

Рамный анкер

от 18. 5 р.

за уп.

Подробнее

Анкер маркируется WAM аббревиатурой с цифрами размеров — первая цифра обозначает ширину резьбы, вторая — диаметр сверления, а третья — общую длину анкера.
К примеру, WAM-08080 — это анкер клиновой с 8 мм резьбой, диаметром 8 мм, и общей длиной 80 мм. Размер крепежа начинается с минимальной длины — 40 мм и увеличивается на 5 мм.
Есть клиновые виды более 10 см. Чем больше длина анкера, соответственно, тем больше становится минимальная глубина крепления. Например, для WAM-08080, длина которого 80 мм, используют глубину крепления не меньше 40 мм, а вот анкер длиной 40 мм можно применять при 27 мм минимальной глубины крепления.

В разделе сайта «Строительный крепеж / Анкеры» Вы можете определить вид необходимого при Ваших условиях крепления. Затем уже подберите его размер с учетом параметров прикрепляемого элемента и основания, или скрепляемых материалов.

Клиновой анкер Часто задаваемые вопросы

Приобретение клиновых анкеров

Клиновой анкер представляет собой распорный анкер механического типа, состоящий из четырех частей: корпуса анкера с резьбой, распорного зажима, гайки и шайбы. Эти анкеры обеспечивают самые высокие и наиболее стабильные показатели удерживания по сравнению с любым распорным анкером механического типа.

Когда мне следует его использовать?

Клиновой анкер предназначен только для крепления в бетоне.

Могу ли я использовать этот анкер с кирпичом или блоком?

Нет, этот анкер предназначен специально для бетона. Он не предназначен для использования с любыми другими кладочными материалами.

Из чего сделаны эти якоря?

Эти анкеры изготовлены из оцинкованной углеродистой стали, горячеоцинкованной, нержавеющей стали 303 и нержавеющей стали 316.

Является ли клиновой анкер из нержавеющей стали прочнее, чем клиновой анкер из цинковой пластины?

Нет. Клиновые анкеры изготавливаются из разных материалов и покрываются разными материалами, но это не влияет на удерживающую способность анкера. Таблицы значения удерживающей способности и информация одинаковы для каждого анкера, независимо от различных материалов.

Могу ли я получить один из стали 8 класса?

№ Стандартный оцинкованный анкер изготовлен из стали класса 2. Для этого типа анкера нет необходимости в стали более высокого качества, потому что бетон при давлении от 2000 до 4000 фунтов на квадратный дюйм является самым слабым звеном по сравнению с примерно 50 000 фунтов на квадратный дюйм из стали класса 2.

Являются ли Red Heads и якоря-клинья одним и тем же?

Да, это застежки одного типа. Red Head — это тип клинового анкера, производимого компанией ITW, Inc. Термин клиновой анкер является общим термином для типа бетонного анкера.

Как установить клиновой анкер?

Просто соберите необходимые инструменты и материалы, просверлите отверстие, установите анкер и закончите с помощью молотка и динамометрического ключа. Подробные инструкции по установке см. на странице Советы и рекомендации.

Отверстие какого размера нужно просверлить?

Диаметр просверливаемого в бетоне отверстия должен быть равен диаметру устанавливаемого анкера.

Насколько глубоко я должен просверлить отверстие?

Отверстие должно быть просверлено как минимум на 1/2 дюйма глубже, чем анкер будет проникать в бетон. Анкер каждого диаметра имеет минимальную заделку для установки, чтобы позволить анкеру достичь своих минимальных удерживающих значений.

Нужно ли очищать отверстие перед установкой?

Да, обязательно очистите отверстие от пыли и мусора, чтобы убедиться, что якорь находится в наилучшем окружении для достижения надлежащих значений удержания.

Насколько сильно нужно затянуть гайку на анкере?

После того, как гайка будет затянута вручную, с помощью гаечного ключа затяните ее на два-три полных оборота. Это должно обеспечить надлежащий крутящий момент при установке. Используйте динамометрический ключ, чтобы обеспечить определенные значения крутящего момента для устанавливаемого анкера диаметра.

Сколько места нужно оставлять между якорями?

Как правило, рекомендуется оставлять не менее десяти диаметров анкеров между анкерами, измеренными от центральной точки до центральной точки.

Как узнать, насколько глубоко анкер заглублен в бетон, если он уже установлен?

Все клиновые анкеры имеют клеймо, указывающее общую длину анкера. Вычитание длины анкера над бетоном из длины, соответствующей проштампованной букве, поможет вам определить глубину заделки конкретного анкера.

Как удалить этот якорь?

После того, как этот анкер установлен в бетон, его нельзя удалить, не повредив бетон или не используя отрезную пилу для отрезания анкера на поверхности бетона.

Какие-либо из этих анкеров производятся в США?

Да, Concrete Fasteners Inc. предлагает полную линейку клиновых анкеров для бытового использования из оцинкованной углеродистой стали, горячеоцинкованной стали, нержавеющей стали 303 и нержавеющей стали 316.

Распорный анкер Power-Stud+® SD1 3/8 x 3 дюйма, 50 шт. в коробке

Поиск

Полномочия

(пока отзывов нет) Написать рецензию

Powers

Распорный анкер Power-Stud+® SD1 3/8 x 3 дюйма, 50 шт. в коробке

Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

Комментарии Обязательно

Артикул:

ВА383; ПК

СКП:

075352775982

MPN:

7413SD1

Наличие:

Доставка в течение 1-3 дней!

Сейчас: $84,46

Сопутствующие товары:

• Описание
• Дополнительная информация

Описание

• Стабильные характеристики в высоко- и низкопрочном бетоне
• Номинальный размер сверла соответствует диаметру анкера
• Анкер можно установить через стандартные крепежные отверстия
• Идентификационный код длины и идентификационная маркировка выбиты на головке каждого анкера
• Конструкция анкера допускает последующее расширение после затвердевания под растягивающей нагрузкой
• Международный совет по нормам, Служба оценки (ICC-ES), ESR-2818 для бетона с трещинами и без трещин
• Международный совет по нормам и правилам, Служба оценки (ICC-ES), ESR-2966 для кирпичной кладки
Код
• соответствует IBC 2015 г. , IRC 2015 г., IBC 2012 г., IRC 2012 г., 2009 г.IBC и IRC
2009 г.
• Испытано в соответствии с ACI 355.2/ASTM E 488 и ICC-ES AC193 для использования в конструкционном бетоне в соответствии с положениями о проектировании ACI 318-14, глава 17, или ACI 318-11/08, приложение D
• Оценка и квалификация аккредитованной независимой испытательной лабораторией для распознавания в бетоне с трещинами и без трещин, включая сейсмические и ветровые нагрузки (анкеры категории 1)
• Испытано в соответствии с ICC-ES AC01 для использования в каменной кладке
• Underwriters Laboratories (перечислены UL) — файл № EX1289, размеры
см. в списке

Применение
Анкер изготовлен из углеродистой стали и оцинкован. Этот анкер предназначен для использования только в бетоне и никогда не должен использоваться в базовом материале из блоков или кирпича.

Окружающая среда
Анкер предназначен для использования в сухой среде.

Диаметр отверстия / диаметр сверла перфоратор

Диаметр анкера
Диаметр анкера 3/8″.

Длина анкера
Длина анкера 3″. размером 3/8 дюйма с 16 витками на дюйм, обычно называемыми 3/8 дюйма-16.

Длина резьбы
Длина резьбы на анкере составляет 1-5/8″.

Упаковка
гайки и шайбы

Минимальная глубина заделки
Минимальная глубина заделки анкера в бетон составляет 1–5/8 дюйма. Следовательно, анкер должен быть установлен так, чтобы анкер был погружен в бетон не менее чем на 1–5/8 дюйма.

Глубина отверстия
Глубина отверстия, необходимого для анкера, должна быть как минимум на 1/2 дюйма глубже, чем анкер будет проникать в бетон. Это позволит пыли, образовавшейся в процессе установки, упасть. , что предотвратит погружение анкера в отверстие до полного проникновения в бетон.0003

Максимальная толщина крепления
Максимальная толщина крепления или максимальная толщина материала, закрепляемого для анкера, составляет 1 дюйм. Это гарантирует соблюдение минимального заглубления в 1–5/8 дюйма.

Размер ключа
Размер ключа, необходимого для поворота гайки для установки анкера, составляет 9/16″.

Значение крутящего момента
фут/фунт

Маркировка
Анкер проштампован буквой D на резьбовом конце, чтобы можно было проверить анкер после установки. Буква «D» обозначает общую длину анкера от 3 дюймов до, но не включая 3-1/2 дюйма.

Спецификации продуктов

Бит.0242	1-5/8″
Primary	Concrete only
Environment	Dry
Thread Type	3/8″ — 16
Type	Male
Diameter	3/8″
Length	3″
Material	Carbon Steel Zinc Plated
Box Qty	50
Minimum Spacing	See PDF
Minimum Edge Distance	See PDF
Maximum Fixture Thickness	1″
Minimum Fixture Hole Diameter (In Place)	7/16″
Minimum Fixture Диаметр отверстия (отверстие пятна)	3/8 «
Длина идентификационный код	D
Maximum	20 FT. /LBS.	20 FT./LBS.	20 FT./LBS.0242	9/16″
Length Measurement	End to End
Brand Name	Powers
Concrete Application	Cracked & Uncracked Approved

Application Video

Видео о продукте

Загрузки

Технические данные

Просмотреть всеЗакрыть

Дополнительная информация

Размер бита:	3/8″
Минимальная установка:	1-1/2″
Длина резьбы:	1-3/4 дюйма
Основной:	Только бетон
Окружающая среда:	Сухой
Тип резьбы:	3/8″ — 16
Бетон 2000 фунтов на квадратный дюйм — выдвижной (фунты) *:	1223
Бетон 2000 PSI — сдвиг (фунты) *:	3238
Тип:	Мужской
Диаметр:	3/8″
Длина:	3 дюйма
Материал:	Оцинкованная углеродистая сталь
Кол-во в коробке:	50
Минимальное расстояние:	3-3/4 дюйма
Минимальное расстояние от края:	1-7/8″
Максимальная толщина крепления:	1-1/8 дюйма
Минимальный диаметр отверстия крепления (на месте):	1/2″
Минимальный диаметр отверстия в приспособлении (отверстие точечное):	3/8″
Идентификационный код длины:	Д
Максимальный крутящий момент:	25–30 футов/фунтов.
Размер ключа для гайки:	9/16″
Измерение длины:	Конец в конец
Фирменное наименование:	Пауэрс

Просмотреть всеЗакрыть

• сопутствующие товары
• Клиенты также просмотрели

Сопутствующие товары

В корзину

Быстрый просмотр

Клиновой анкер 3/8″ x 3″, оцинкованный, 50 шт.

/кор.

CONFAST®

Сейчас: $29,30

В наличии / Отправка сегодня

Артикул: WA383

Размер бита: 3/8″

Особенности продукта ОЦИНКОВАННОЕ ПОКРЫТИЕ: помогает предотвратить ржавчину в сухой среде; надежное применение и обслуживание ШИРОКИЙ ДИАПАЗОН РАЗМЕРОВ:  Обеспечивает правильную застежку для…

В корзину

Быстрый просмотр

Оцинкованный анкер ThunderStud 3/8″ x 3″ производства США, 100 шт./кор.

ThunderStud® американского производства

Сейчас: $190,71

В наличии / Отправка сегодня

Артикул: ВА383;Т

Размер бита: 3/8″

Особенности продукта СДЕЛАНО В АМЕРИКЕ:   Обеспечивает высочайшее качество и соответствует большинству требований «Сделано в Америке». ЗАПАТЕНТОВАННЫЙ УНИВЕРСАЛЬНЫЙ ЗАЖИМ:   Анкер не прокручивается в отверстии…

В корзину

Быстрый просмотр

Оцинкованный клиновой анкер 3/8 x 3 дюйма, 50 шт. в коробке

CONFAST®

Сейчас: $42,86

В наличии / Отправка сегодня

Артикул: WAG383

Размер бита: 3/8″

Особенности продукта ГОРЯЧАЯ ОЦИНКОВКА: Помогает предотвратить ржавчину во влажной среде; требует минимального обслуживания. ДОСТУПНЫ В ДИАМЕТРЕ ОТ 3/8″ ДО 1-1/4″ «: Обеспечивает правильное…

Выберите параметры

Быстрый просмотр

Клиновой анкер из нержавеющей стали 3/8 «x 3»

CONFAST®

Сейчас: $36,78 — $108,93

В наличии, отправка сегодня!

Артикул: WAS383C

Размер бита: 3/8″

Особенности продуктов СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 304: Может использоваться во влажной среде, погруженной в воду и не ржавеет; снижены затраты на техническое обслуживание ПОЛНАЯ ЛИНИЯ: Все. ..

Выберите параметры

Быстрый просмотр

Анкер клина из нержавеющей стали 3/8 «x 3» 316

CONFAST®

Сейчас: $50,62 — $170,74

В наличии, отправка сегодня!

Артикул: WAS-316383C

Размер бита: 3/8″

Особенности продукта ИЗГОТОВЛЕНЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 316 ВЫСОКОГО КАЧЕСТВА: Подходит для использования во многих едких средах для превосходной стойкости к ржавчине; более низкие затраты на техническое обслуживание…

В корзину

Быстрый просмотр

3/8″ x 6″ молотковая бита, каждая

TruCut®

Сейчас: $9,88

В наличии / Отправка сегодня

Артикул: HB386

Характеристики продукта TRICARB® CARBIDE:  Гарантирует более длительный срок службы и более быстрое проникновение благодаря усиленному долблению. КОНСТРУКЦИЯ ЗУБЬЯ THUNDERTWIST®:  Более быстрое удаление пыли позволяет…

В корзину

Быстрый просмотр

Бит SDS 3/8 x 6-5/8 дюйма, каждый

TruCut®

Сейчас: $11,83

В наличии / Отправка сегодня

Артикул: SDS386

Особенности продуктов TRICARB® CARBIDE: Увеличенный срок службы и быстрое проникновение благодаря усиленному долблению КОНСТРУКЦИЯ THUNDERTWIST® FLUTE: Более быстрое удаление пыли обеспечивает более быстрое…

Клиенты также просмотрели

В корзину

Быстрый просмотр

Оцинкованный анкер ThunderStud 3/8″ x 3″ производства США, 100 шт./кор.

ThunderStud® американского производства

Сейчас: $190,71

В наличии / Отправка сегодня

Артикул: ВА383;Т

Размер бита: 3/8″

Особенности продукта СДЕЛАНО В АМЕРИКЕ:   Обеспечивает высочайшее качество и соответствует большинству требований «Сделано в Америке». ЗАПАТЕНТОВАННЫЙ УНИВЕРСАЛЬНЫЙ ЗАЖИМ:   Анкер не прокручивается в отверстии…

В корзину

Быстрый просмотр

Клиновой анкер 3/8″ x 3″, оцинкованный, 50 шт./кор.

CONFAST®

Сейчас: $29,30

В наличии / Отправка сегодня

Артикул: WA383

Размер бита: 3/8″

Особенности продукта ОЦИНКОВАННОЕ ПОКРЫТИЕ: помогает предотвратить ржавчину в сухой среде; надежное применение и обслуживание ШИРОКИЙ ДИАПАЗОН РАЗМЕРОВ:  Обеспечивает правильную застежку для…

Выберите параметры

Быстрый просмотр

Клиновой анкер из нержавеющей стали 3/8 «x 3»

CONFAST®

Сейчас: $36,78 — $108,93

В наличии, отправка сегодня!

Артикул: WAS383C

Размер бита: 3/8″

Особенности продуктов СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 304: Может использоваться во влажной среде, погруженной в воду и не ржавеет; снижены затраты на техническое обслуживание ПОЛНАЯ ЛИНИЯ: Все. ..

В корзину

Быстрый просмотр

Оцинкованный клиновой анкер 3/8 x 3 дюйма, 50 шт. в коробке

CONFAST®

Сейчас: $42,86

В наличии / Отправка сегодня

Артикул: WAG383

Размер бита: 3/8″

Особенности продукта ГОРЯЧАЯ ОЦИНКОВКА: Помогает предотвратить ржавчину во влажной среде; требует минимального обслуживания. ДОСТУПНЫ В ДИАМЕТРЕ ОТ 3/8″ ДО 1-1/4″ «: Обеспечивает правильное…

Выберите параметры

Быстрый просмотр

Анкер клина из нержавеющей стали 3/8 «x 3» 316

CONFAST®

Сейчас: $50,62 — $170,74

В наличии, отправка сегодня!

Артикул: WAS-316383C

Размер бита: 3/8″

Особенности продукта ИЗГОТОВЛЕНЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 316 ВЫСОКОГО КАЧЕСТВА: Подходит для использования во многих едких средах для превосходной стойкости к ржавчине; более низкие затраты на техническое обслуживание. ..

В корзину

Быстрый просмотр

3/8″ x 6″ молотковая бита, каждая

TruCut®

Сейчас: $9,88

В наличии / Отправка сегодня

Артикул: HB386

Характеристики продукта TRICARB® CARBIDE:  Гарантирует более длительный срок службы и более быстрое проникновение благодаря усиленному долблению. КОНСТРУКЦИЯ ЗУБЬЯ THUNDERTWIST®:  Более быстрое удаление пыли позволяет…

В корзину

Быстрый просмотр

Бит SDS 3/8 x 6-5/8 дюйма, каждый

TruCut®

Сейчас: $11,83

В наличии / Отправка сегодня

Артикул: SDS386

Особенности продуктов TRICARB® CARBIDE: Увеличенный срок службы и быстрое проникновение благодаря усиленному долблению КОНСТРУКЦИЯ THUNDERTWIST® FLUTE: Более быстрое удаление пыли обеспечивает более быстрое. ..

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 1/4 x 1–3/4 дюйма, 100 шт. в коробке

Пауэрс

Сейчас: $92,02

В наличии / Отправка сегодня

Артикул: WA14134;P

Размер бита: 1/4″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера. Анкер может быть установлен через стандартные крепежные отверстия Идентификатор длины…

В корзину

Быстрый просмотр

Распорный анкер Power-Stud+® SD1 3/8 x 2–3/4 дюйма, 50 шт. в упаковке

Пауэрс

Сейчас: $81,29

В наличии / Отправка сегодня

Артикул: WA38234;P

Размер бита: 3/8″

Стабильные характеристики в бетоне высокой и низкой прочности Номинальный размер сверла соответствует диаметру анкера.
