Маркировка плиты перекрытия расшифровка: Плиты перекрытия – размеры, маркировка и классификация железобетонных плит

1ПК 60-12 по стандарту: ГОСТ 26434-85

увеличить изображение

Стандарт изготовления изделия: ГОСТ 26434-85

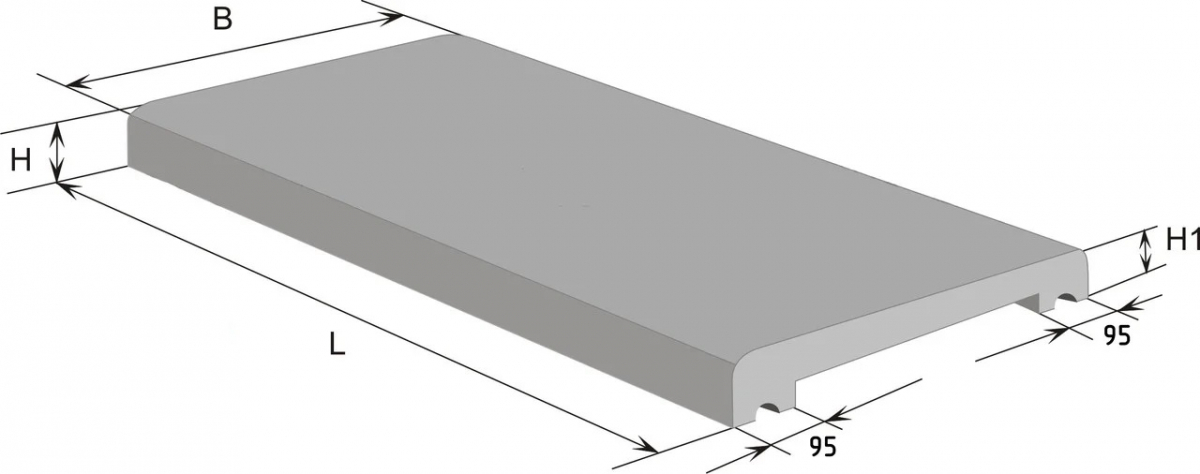

Плита перекрытия 1ПК 60-12 представляет собой многопустотную железобетонную прямоугольную конструкцию. Является несущей частью перекрытия жилых зданий, возводимых из кирпича, камней и блоков в областях с сейсмической активностью 7 и более баллов. В данных строительных элементах запроектированы круглые пустоты, которые могут иметь диаметр 120 или 140 миллиметров, их наличие повышает устойчивость изделий к изломам, кроме того их можно использовать для размещения различных инженерных сетей.

К достоинствам таких плит можно отнести сравнительно небольшой вес, точные геометрические размеры, ровные поверхности, готовые к декоративной отделке, высокие показатели шумо- и теплоизоляции, устойчивость перед грибками, грызунами, и другими вредителями. Все эти качества делают их одним из самых популярных материалов на строительном рынке.

Расшифровка маркировки

Как и все железобетонные изделия плиты перекрытия именуются марками согласно рабочим чертежам. Марки состоят из букв и цифр, образующих шифр. Маркировка плиты 1ПК 60-12 означает, что:

1. 1ПК — плита перекрытия с диметром пустот 159 мм,

2. 60 — длина (дм),

3. 12 — ширина (дм).

Кроме этих параметров в маркировке могут прописываться нагрузки (от 3 до 8 кПа), класс арматуры, так же при необходимости вносят дополнительные характеристики, отражающие особые условия использования плит и обозначения конструкционных отличий (наличие, размеры и положение проемов, вид и расположение арматурных выпусков и закладных элементов).

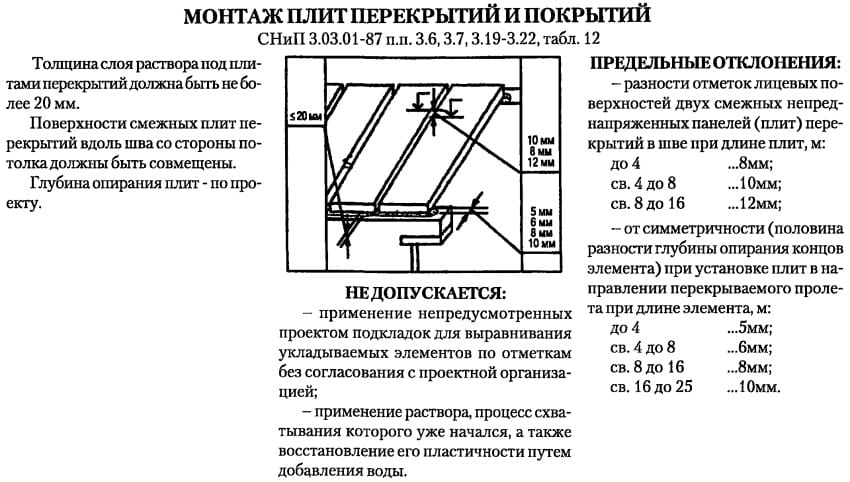

Материалы и производство

Многопустотные плиты перекрытия 1ПК 60-12 следует изготавливать в заводских условиях в стальных опалубках с соблюдением требований, закрепленных в ГОСТ 26434-85. Технологический процесс производства плит включает в себя ряд самостоятельных операций: приготовление бетонной смеси, изготовление арматурных деталей, формование, вибрирование, тепловую обработку, распалубку. Все эти стадии должны проходить под строгим контролем и с высокой точностью для получения готовых конструкций необходимых форм и качеств. В основе плит лежит конструкционный тяжелый бетон со средней плотностью в диапазоне от 2200 до 2500 кг/м3.

Армируются плиты перекрытия пространственными и каркасами и сварными сетками, выполненными из предварительно-напряженной стали класса АтV, которые служат им стальным «скелетом». Допускается применение арматуры других классов исходя из требований проекта. Заводом-изготовителем должен быть разработан комплекс мероприятий, препятствующих коррозионному разрушению металла в соответствии с указаниями

Готовые конструкции проходят контрольные испытания неразрушительными методами на прочность, жесткость, трещиностойкость, оцениваются их внешний вид, толщина защитных слоев. Партия плит или часть партии плит, прошедшая проверки, сопровождается соответствующими сертификатами качества.

Хранение и транспортировка

Многопустотные плиты перекрытия 1ПК 60-12 следует хранить на заранее обустроенных складах и площадках. Конструкции укладываются в горизонтальном положении в штабеля с высотой, не превышающей 2,5 метров. При складировании и перевозке обязательно должны использоваться деревянные прокладки, которые обеспечивают сохранность конструкций от повреждений.

Погрузо-разгрузочный комплекс работ проводится за монтажные петли, таким образом, чтоб нагрузка от собственного веса плиты равномерно распределялась между четырьмя петлями.

Перевозку к месту монтажа требуется осуществлять транспортом, оборудованным крепежными и опорными приспособлениями.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.

Какие виды маркировки плит перекрытия существуют?

Главная > Бетон > ЖБИ >

Дата: 12.09.2014

Плиты перекрытия пустотного настила используются для различных многоэтажных строений (торговых, промышленных, гаражей) с целью создания устойчивого пола, который выдержит нагрузку от находящегося в строении оборудования и мебели. Основной задачей является обеспечение устойчивости самого комплекса, создание изоляции от потери тепла и лишнего шума. В изделии имеются продольные пустоты с круглым сечением (в некоторых случаях они имеют другую форму). Изготавливается материал таким образом, что нижняя часть готова к отделке и служит потолком, а верхняя часть — основанием пола. Маркировка плит перекрытия применяется для отличия продукции между собой и сообщения об ее свойствах.

Виды плит
У строительного материала существует своя маркировка птм. Все изделия обозначаются буквами и цифрами, которые разделены между собой дефисом — это принято в качестве стандарта и распространяется на всю продукцию не зависимо от производителя.

Буквенные обозначения расшифровываются следующим образом:

• ПК – обычная бетонная плита, которая внутри имеет круглые пустоты,
• НВ – с однорядным армированием;
• НКВ – с двухрядным армированием;
• 4НВК – с четырехрядным армированием.

Армирование – это увеличение несущей способности перекрытия, а также увеличение основных его свойств: прочности и надежности.

Расшифровка маркирования
Маркировка делит изделия на группы. Благодаря ей можно с легкостью определить размер (длину и ширину) без каких-либо манипуляций. Но если произвести вычисление габаритов достаточно просто, то определить нагрузку, которую способно выдержать перекрытие, на глаз очень проблематично. Поэтому в производстве и реализации без такой градации не обойтись.

Первые буквы характеризуют тип, то есть, к какому виду относиться этот строительный элемент, например, ПК, ПБ, НВ. Следом идут цифры, которые отделены дефисом, они говорят о том, какая присутствует длина, ширина у плиты перекрытия пк и пб, то есть характеризуют габариты. Все обозначения указаны в дециметрах и округлены до целого числа.

Такое разграничение подразумевает не только тип и размеры, но и показывает, какая нагрузка допустима. Показатель выражается в килопаскалях, то есть килограмм – сила на 1 м2, а также отображается порядковый номер по несущей способности. Эта цифра является ключевой, так как позволяет определить область применения изделия.

Не достаточно знать теорию маркирования, необходимо еще и уметь расшифровывать формулы, в которых заключены характеристики стройматериала.

Приведем пример:

Маркировка ПБ 15-12-8 расскажет о том, что:

• ПБ – вид;
• 15 – длина в дециметрах;
• 12 – ширина;
• 8 – разрешенная нагрузка на деталь.

На всех представленных на рынке изделиях присутствует такая зашифрованная характеристика. Разобравшись в одной, можно свободно ориентироваться в остальных. Размеры могут быть как стандартными, так и выполненными по индивидуальному заказу, все зависит от пожелания клиента и его потребностей (составленного проекта).

Маркировка пустотных плит позволяет отличать материалы друг от друга, определять их размеры и показатель нагрузки. Стоимость может варьироваться в зависимости от вида, способа изготовления и возможности применения в различных областях. К примеру, плита марки ПБ стандартных размеров может производиться по методике непрерывного формирования на длинном стенде. Предназначена она для создания опоры с двух сторон. Сегодня появились новые технологии производства такой детали, цена на них будет несколько выше, а сфер использования больше.

1. Плиты перекрытия марки ПБ используются для помещений с большой площадью: складов, торговых павильонов, гаражей, торговых центров, их удобно использовать в каркасном и каркасно-монолитном строительстве. Они отвечают всем требованиям и стандартам, а для более комфортной транспортировки и монтажа во время строительства предусмотрены специальные петли. Цена плит перекрытия ж/б многопустотных может отличаться по многим показателям, в зависимости от размеров, объема, производителя. Изготавливаются из тяжелого бетона и отличаются водонепроницаемостью, морозостойкостью и высокой прочностью.
2. Маркировка ребристых плит НВ, НВК, 4НВК говорит о том, что их можно применять для строительства жилых помещений и общественных зданий. Угловое и продольное распиливание позволяет получить настил практически любой длины и ширины, а также нужной конфигурации. Они отличаются высокой прочностью, морозостойкостью и огнестойкостью. Установку производят, используя двухпетлевые канатные стропы, а вот подъемные и закладные детали в них не предусматриваются.
3. Марка ПК, как и все виды плит перекрытия, имеет свои особенности и область применения. Они широко используются для строительства многоэтажных жилых домов, складов, павильонов и производственных помещений. Конструкция перекрытий из многопустотных плит будет отличаться высокой прочностью, устойчивостью к перепадам температур, надежностью, морозостойкостью и огнеупорностью.

Благодаря обозначениям можно определиться не только с видом, но и с размерами и уровнем нагрузки. Многие задают вопрос: «сколько выдерживает плита перекрытия?» — ответом будет последняя цифра в формуле. Маркировка служит личной характеристикой для каждой произведенной единицы и позволяет легко определиться с выбором.
Средняя стоимость в Москве

*Цена может варьироваться в зависимости от параметров плиты: объема, веса и площади.

Ваша разметка на тротуаре расшифрована

• Опубликовано

  000Z»> 4 апреля 2014 г.

Разноцветный мир британской дорожной разметки является результатом конвенции, а не закона

Лоуренс Коули

BBC Новости

Это мимолетные разноцветные карты, которые наносят на карту землю под нашими ногами. Они говорят тем, кто копает наши дороги, где именно проходят трубы и кабели и, что не менее важно, на какой глубине. Здесь мы расшифровываем дорожные находки читателей.

Разные цвета, используемые в дорожной разметке, являются продуктом скорее условности, чем закона, и относятся к определенному назначению.

Красный, например, цвет электричества. Синий обозначает воду, желтый — газ, зеленый — кабельное телевидение или кабельные сети, а белый — телекоммуникации (или общие сообщения подрядчикам, выполняющим работы). Используемые числа между линиями обозначают расстояние от бордюра конкретной трубы или кабеля или — если используется D — его глубину.

И по мере того, как эта сеть труб и кабелей становится все более и более перегруженной, таким образом, специализированные «локационные компании» все чаще становятся теми, кто составляет карту этого подземного мира. Джон Робинсон — управляющий директор Subscan Technology, одной из таких компаний. Здесь он расшифровывает изображения, присланные читателями.

Дорожные переходы

Источник изображения, Клэр Робертс

«Похоже, это для предлагаемых работ по установке пешеходного перехода или чего-то подобного», — говорит Робинсон. «Цифры относятся к размеру трубы из ПВХ, которая будет проложена в земле для размещения кабелей».

В приведенном выше примере маркировка означает, что будут использоваться четыре воздуховода диаметром 100 мм.

Газ и вода

Источник изображения, Ирвин Брукс

«Это газопровод, положение которого было обнаружено с помощью георадара (GPR)», — сказал Робинсон.

«Линия с R (для радара) рядом с ней указывает положение магистрали, проходящей параллельно дороге.

«Линия с ГАЗ рядом с ней показывает направление патрубка индивидуального газового дома .

«Синяя точка обозначает запорный клапан для воды, который изолирует отдельное имущество.»

Подключено

Источник изображения, Клэр Робертс

«Это очень оживленная пешеходная дорожка с многочисленными электрическими кабелями, светофорами и кабелями кабельного телевидения.

«Каждый цвет обозначает отдельного поставщика электроэнергии/ИТ.

« точек указывают положение каждого кабеля или канала. Надпись 2 way — это термин, используемый для обозначения того, что в одном кабельном канале есть два кабеля или канала.»

Источник изображения, Джон Ченери

«Я полагаю, что это может быть связано с несколькими воздуховодами информационных технологий», — говорит Робинсон, который сказал, что цифры указывают на то, что в этом месте имеется 11 воздуховодов и что они имеют глубину 1,5 метра.

Светофоры

Источник изображения, Клэр Робертс

«Опять же, — говорит Робинсон, — это относится к светофорам или пешеходным переходам.

IT), которые контролируют светофоры.

«Красные кружки обозначают, сколько кабельных каналов выходит из камеры, а синие точки показывают, сколько каналов активно и в них есть кабели.

«Число относится к измерению глубины от поверхности до верха канала в сантиметрах.»

Вода

Источник изображения, Ирвин Брукс

«Это водопроводная труба, положение которой было определено двумя разными методами.

«Синяя линия с R означает, что использовался георадар (GPR).

«Белая линия с P означает, что использовались пассивные электромагнитные методы.

«Использование двух отдельных методов обнаружения повысит точность и достоверность процесса обнаружения», — говорит Робинсон.

Напряжение

Источник изображения, Том Робертсон

«Это электрическая подстанция, которая переключает высоковольтные кабели (11 000 вольт или выше) на более низкое напряжение, которое может питать небольшие промышленные и бытовые объекты.

«Высокое напряжение входит с правой стороны аппарата и выходит с левой стороны при более низком напряжении.

«Красные кабели (и краска) — это высокое напряжение, а зеленый — низкое/среднее напряжение,» — говорит Робинсон.— Цифры должны относиться к схематическому плану нумерации для идентификации распределительных сетей». (белый), вода (синий) и кабельное телевидение (зеленый)», — говорит Робинсон. «Каждая метка указывает на полезное положение. Цифры рядом с линиями указывают глубину до верха инженерной сети в сантиметрах».

Раскопки

Источник изображения, Клэр Робертс

«Здесь произошло то, что раскопки были запланированы и отмечены краской», — говорит Робинсон. «Похоже, раскопки были связаны с высоковольтным электрическим кабелем.

«Раскопки были проведены, а затем тротуарная плитка была переложена, но не в первоначальном порядке!

«Теперь у вас есть полуслова и символы, которые не имеют никакого смысла.

«Что касается смайлика, я думаю, кто-то был очень доволен своей работой!»

Электрические кабели

Источник изображения, Клэр Робертс

Менее чем секретное местонахождение закопанных долларов?

Нет. «На самом деле это электрические кабели», — говорит Робинсон,

. «Первоначально [30 лет назад] мы использовали для обозначения электричества линию с зигзагообразной волной, проходящей через нее, чтобы символизировать электрический ток [что-то вроде удара молнии].

«С годами это превратилось в то, что сейчас выглядит как символ доллара.»

Газ

Источник изображения, Клэр Робертс

Это газовая труба, местоположение которой было обнаружено георадаром (GPR), отсюда и исходный номер R на земле, объясняет Робинсон.

LP означает, что это газопровод низкого давления.

Доктор?

Источник изображения, Грэм Кин

И, наконец, мы обнаруживаем местонахождение давно потерянного терапевта, доктора Иэна.

То ли сомнительное написание слова «слив».

«Это выход из оврага», — говорит Робинсон.

«На таком овраге есть U-образный изгиб, похожий на туалет, и эта линия указывает направление выхода трубы из оврага.»

Джон Робинсон расскажет о языке дорожной разметки в программе The Verb на BBC Radio 3 в пятницу, 4 апреля, в 22:00 по московскому времени.

BBC не несет ответственности за содержание внешних сайтов.

Понимание настила с точки зрения сканирования бетона

GPRS — крупнейшая в стране частная компания по поиску подземных объектов. GPRS — это компания, которая предоставляет услуги по сканированию бетона, поиску коммуникаций, обнаружению утечек и видеоинспекции труб. Наша приверженность безопасности помогла нам достичь более 99,8% скорости сканирования для предотвращения повреждений подповерхностного слоя в сотнях тысяч проектов сканирования и определения местоположения. GPRS обладает непревзойденной точностью, и мы, как компания, хотим поднять отраслевой стандарт. Чтобы помочь развитию отрасли, GPRS выпускает статьи о нашей методологии обучения. В этой статье будет рассмотрена наша учебная документация и методики, касающиеся настила.

ЧТО ТАКОЕ НАСАДКА?

Профнастил, также известный как профнастил, металлический настил и т. д., может использоваться для формирования плит, прежде всего в стальных зданиях, но также может быть найден в некоторых областях бетонных конструкций. Настил служит как формой для заливки бетона, так и большей частью структурной поддержки плиты

‍

Форма настила придает ему прочность и позволяет использовать плиты, которые тоньше, чем обычная плита. Существует много типов и размеров настилов, но здесь показан наиболее распространенный тип. Плита обычно имеет толщину около 3 дюймов над вершинами настила и 6 дюймов в ложбинах, хотя эта толщина может варьироваться.

Показанный выше настил является наиболее распространенным типом используемого настила, как показано ниже, настил бывает разных стилей и размеров.

КАК ДИАГНОСТИРОВАТЬ ПЛИТУ НАСАДКА

1. Посмотрите на нижнюю часть плиты. Если видно основание, то рисунок настила будет заметен.

‍

2. Сравните оба направления. Террасная доска — одна из немногих плит, которые будут выглядеть совершенно по-разному при сканировании в двух противоположных направлениях. Если вы не видите дна, вы должны увидеть почти идеальную картину металлических отражений, которые могут выглядеть как гиперболы в одном направлении и плоское горизонтальное отражение на той же глубине пиков или впадин в противоположном направлении.

КАК РАЗМЕТИТЬ ПЛИТУ НАСТИЛА

‍

Разметку плиты настила начинают с разметки высоких точек (пиков) настила. Нижние точки не нужно отмечать в данных, потому что все области за пределами верхней точки будут рассматриваться как низкие точки, включая угловую часть. Края высоких точек могут быть расположены, как показано выше красными стрелками. Как только ширина пиков будет установлена, остальные можно отметить, найдя центр высокой точки и измерив обе стороны, чтобы создать постоянную ширину, как показано желтой стрелкой.

‍

‍

Верхняя и нижняя точки отмечены, потому что каналы в ендове настила могут быть очень трудно или вообще невозможно увидеть. В таких случаях мы советуем сверлить только в высоких точках, а в нижних точках найти каналы может быть невозможно. Каналы в нижних точках иногда видны и должны быть четко обозначены, когда это возможно, и это невозможно сделать четко, когда все нижние точки заштрихованы. Кроме того, большее ядро ​​невозможно, если низкие точки не подходят. Клиент должен знать, что он бурит на свой страх и риск при бурении через низкую точку.

‍

‍

Выше приведен пример того, как может выглядеть канал в нижней части настила. Посмотрите на отражение от нижних точек и определите реакции, которые нарушают типичный паттерн. Это может быть связано с перекрытием краев двух частей настила, но его необходимо пометить как потенциальный канал. Все, что нарушает типичный рисунок плиты настила, должно быть помечено как канал, если только не будет доказано, что это не канал путем дальнейшего исследования, перекрестной поляризации и т. д.

‍

ДОПОЛНИТЕЛЬНЫЕ БАЛКИ

‍

‍

‍

также известные как шпильки Нельсона. Эти шпильки обычно располагаются по центру балки и на расстоянии 1 фута от центра или в каждой нижней точке настила. Собирая сканы вдоль каждой из нижних точек, можно идентифицировать стойки, тем самым определяя то, что считается центром балки. Ширина луча не может быть определена.

‍

‍

‍

‍

‍

Штифты Нельсона здесь трудно увидеть, потому что они находятся почти на той же глубине, что и сетка, но отмечены красной стрелкой с. Фрагмент справа представляет собой сканирование одной из шпилек в противоположном направлении. Шпилька в одном месте может выглядеть как трубопровод или арматурный стержень, но она не будет прослеживаться при перемещении сканирования в ту или иную сторону, а при сканировании точки в другом направлении реакция будет выглядеть одинаково в любом месте. направление.

‍

‍

‍

Выше приведено изображение шпилек Нельсона из предыдущего слайда. Сканирование пропустило самый дальний справа выступ.

СТАНДАРТНАЯ ЭКСПЛУАТАЦИОННАЯ ПРОЦЕДУРА ОБЩЕГО КОРОНОЧНОГО БУРЕНИЯ

Предварительное сканирование

1. Полное разрешение на выполнение работ и JHA в Infor
2. Запрос исполнительных чертежей у клиента
3. Прогулка по площадке с клиентом
4. Посмотрите на нижняя часть плиты
5. Определите, нужен ли отчет и нужно ли сохранять данные георадара
6. Обновление JHA

Сканирование

1. Сбор длинных сканов для оценки плиты
2. Определение нижней части плиты в данных георадара
3. Отслеживание одной цели за раз в одном направлении за раз
4. Нанесите все выводы на поверхность
5. Проверьте выводы с помощью сканов под углом 45°
6. Сканирование с перекрестной поляризацией
7. Проверьте точность с помощью контрольных штрихов
8. Используйте локатор труб для трассировки трубопроводов/коммуникаций
9. Пассивный поиск
10. Отметить границы сканирования
