Маркировка плит перекрытия: Плиты перекрытия – размеры, маркировка и классификация железобетонных плит

расшифровка аббревиатуры, как расшифровывается маркировка плит перекрытия, что это такое, размеры в строительстве, обозначение

Плиты перекрытия используют при возведении различных домов. Это могут быть частные здания или сооружения промышленного характера. Благодаря им удается создать устойчивую напольную конструкцию, которая будет в состоянии выдержать нагрузку от присутствующего в доме инструмента или мебели. Но при выборе продукции нужно не только знать основные характеристики плиты, а также её маркировку размера и запас прочности. Определить такие критерии не составит труда, если вы научитесь правильно расшифровывать формулу, которая задается изделию в ходе его производства.

Содержание

• 1 Виды и их маркировка по ГОСТ
• 2 Расшифровка обозначения аббревиатуры
• 3 Размер перекрытия плит

Виды и их маркировка по ГОСТ

Главная задача представленного изделия состоит в том, чтобы придать устойчивости полу, создать изоляционный слой, который будет предотвращать потерю тепловой энергии и обеспечит звукоизоляцию.

Узнать о пустотных плитах перекрытия Сортамент, можно здесь из данной статьи.

Если рассматривать пустотелые конструкции, то в них присутствуют продольные пустоты с сечением в форме круга. Для их изготовления используют такую технологию, благодаря которому нижняя часть может выступать потолком, а верхняя основанием пола. Маркировка плит перекрытия используется для того, чтобы можно было отличать продукцию и знать отдельные ее свойства. Все условные обозначения регламентируются ГОСТом 9561-91.

О том какой вес ребристых плит перекрытия, описано в данной статье.

Для представленного материала характерная своя маркировка, которая содержит как цифры, так и буквы. Между собой они разделены дефисом. Это принято стандартом и принадлежит всей продукции, не зависимо от изготовителя.

Какие размеры по ГОСТу у железобетонных плит перекрытия, можно узнать из данной статьи.

Имеющиеся в маркировке буквы содержат следующую информацию:

• ПК – обычное бетонное изделие, которое внутри обладает круглыми пустоты,
• НВ – обладает однорядковым армированием;
• НКВ – обладает двухрядовым армированием;
• 4НВК – обладает четырехрядовым армированием.

Шатровые плиты перекрытия размеры гост и другие технические данные указаны в статье.

Что собой представляет армирование? Это процесс, в ходе которого удается повысить несущую способность перекрытия, а также увеличить такие свойства, как прочность и надежность.

Расшифровка обозначения аббревиатуры

Расшифровка аббревиатуры подразделят все плиты перекрытия на определенные виды. Благодаря ей удается без особых сложностей понять размеры изделия, не применяя какие-либо манипуляции. Конечно, вычислить необходимые размеры дело несложное, но вот определить нагрузку, которую способна выдержать плита, не так уж и просто. В этом случае не получится даже изготовить плитку.

Первое обозначение материала – это буквы ПК, ПЮ, НВ. Они показывают, к какому виду относится плита перекрытия. После в обозначении имеются цифры. Они отдалены дефисом. По ним можно узнать какой размер (длина, ширина) присутствует у изделия. Все обозначения имеют величину измерений – дециметры и округлены до целого числа.

О том какой вес плит перекрытия пустотных, указано в данной статье.

Кроме этого, подобное разграничение будет показывать тип, размер материала, но и возможную нагрузку. Этот критерий измеряется кПА, то есть килограмм – сила на 1 м2. Еще можно понять под каким порядковым номером стоит плита, если будете знать порядковый номер. Это значение считается ключевым, ведь по нему можно понять, в какой области строительства задействуют такой материал.

Как изготовить перекрытия между этажами в частном доме, описано в данной статье.

Но это все теория, ее можно запомнить, но вот расшифровать изделие по формуле не у всех получается. Рассмотрим наглядный пример: Маркировка ПБ 15-12-8. итак, первое обозначение – это вид плиты, число 15 указывает на длину, число 12 показывает ширину, а 8 – это допустимая нагрузка на материал.

Во всех магазинах, где реализуется эта продукция, можно будет встретить такое обозначение. Если вы поняли, как расшифровывается эта формула, то остальные вы сможете раскрыть меньше чем за минуту. Размеру у такого изделия могут быть самыми различными: стандартными или же выполненными по желанию заказчика. В этом плане важную роль играет желание клиента и его потребности с учетом составленного проекта.

О том как выглядят плита перекрытия пк 10, можно узнать прочитав данную статью.

На видео рассказывается о маркировке плит перекрытия:

При выборе этого изделия необходимо обращать внимание на то, что данные продукции могут иметь различия по габаритам собственной маркировки и по своей структуре. С учетом типа сечения плиты перекрытия армированного вида можно классифицировать по 3 видам: ребристые, пустотные и сплошные. Самыми востребованными на сегодняшний день остаются пустотные изделия, которые обладают массой преимуществ. К ним можно отнести небольшой вес, высокая прочность, надежность, морозостойкость и простота укладки. При выборе таких плит также необходимо обращать внимание на их размеры и маркировку.

О том как выглядят плиты перекрытий железобетонные многопустотные, можно узнать из данной статьи.

Для связывания арматуры в сетку применяют вязальную проволоку. Ячейки могут принимать такой размер: 150х150 или 200х200мм. Арматура в сетке обязана быть цельной и без разрывов.

Широкая сфера применения сварной арматурной сетки увеличивает на нее спрос.

Благодаря своему малому весу, пустотные плиты позволяют осуществлять процесс возведении очень быстро и легко, а также упрощается сам процесс транспортировки. Кроме этого, для подобных изделий свойственны высокие показатели стойкости к деформациям, они обладают отличными показателями звуко- и теплоизоляции. Необходимо обозначить, что пустотные плиты обладают различной формой: вертикальной, круглой или овальной.

Как выглядит устройство деревянных перекрытий в доме из газобетона, можно увидеть и прочитать в статье.

Благодаря такому широкому ассортименту представленные изделия могут стать идеальным решением для конкретно ситуации. Здесь все зависит от природных особенностей и характеристик климата в возводимой местности. При выборе плит перекрытии необходимо обязательно учитывать тот факт, что при укладке изделия на полы и стены обязательно нужно позаботиться про армирование.

Размер перекрытия плит

Таблица 1 – Стандартные габариты многопустотных плит перекрытия

Плиты перекрытия на сегодняшний день очень востребованный материал. Их активно задействуют при обустройстве многоэтажных домов, когда необходимо отделить этажи. Но при покупке такой продукции необходимо грамотно определять ее характеристики.

Как выглядят деревянные двутавровые балки, можно увидеть здесь в статье.

Чтобы выбранная вами плита соответствовала всем нормам и требованиям, стоит научиться расшифровывать формулы, которые содержит изделие. Только так вы сможете купить товар необходимого размера, прочности и типа.

Виды плит перекрытия и их особенности

При возведении объектов различного назначения широко используются различные виды плит перекрытия. Они отличаются по исполнению и геометрическим параметрам. Чтобы не ошибиться, стоит познакомиться с основными разновидностями. Это позволит сделать выбор в пользу наиболее подходящего типа, исходя из назначения возводимого строения, его конфигурации, постоянной и переменной эксплуатационной нагрузки.

Что представляют собой плиты перекрытия?

Независимо от вида, плиты перекрытий представляют собой железобетонные изделия, изготавливаемые в заводских условиях и используемые для формирования горизонтальных несущих конструкций. Они позволяют разделить возводимое строение на отдельные этажи. В процессе эксплуатации воспринимают нагрузку, распределяют ее и передают на несущие элементы. Благодаря их наличию обеспечивается достаточная жесткость возводимого дома.

Классификация и маркировка плит

Для начала стоит разобраться, какие бывают бетонные плиты перекрытия. От этого зависит порядок монтажа и ряд других требований. Железобетонные изделия принято делить на:

• Сплошные, или монолитные. Этот вид плит перекрытия выполняется плоским с постоянным сечением. Верхняя поверхность идеально подходит для формирования чернового пола. Нижняя используется в качестве потолка и уже полностью готова под покраску. В процессе эксплуатации могут опираться всему контуру, а не только по двум сторонам. Востребованы при возведении высотных строений. Обладают высокой несущей способностью при низком коэффициенте шумоизоляции и большом весе.
• Пустотные. Внутри данного вида плит перекрытия имеются воздушные полости, позволяющие обеспечить достаточный уровень звуко- и теплоизоляции. Характеристики изделия напрямую зависят от геометрических параметров формируемых полостей. В зависимости от их размера меняется вес готовой конструкции, ее коэффициент звуко- и теплопроводности, а также прочностные характеристики. Широко используются при строительстве зданий из различных материалов.
• Ребристые. Данный вид плит перекрытий рассчитан на достаточно большую эксплуатационную нагрузку. У них имеются ребра жесткости, существенно повышающие прочностные свойства по сравнению с пустотными и сплошными аналогами. Используемые для армирования пруты подвергаются предварительному напряжению. Востребованы при строительстве зданий общественного и промышленного назначения, предполагающих использование каркасных конструкций. Производители предлагают всего три типоразмера ребристых моделей. При длине 5650 мм их ширина может быть 2985, 1485, 935 мм у П1, П2 и П3 соответственно. Толщина ЖБИ, изготовленного по ГОСТ, составляет 300 мм. Если производство осуществляется по техническим условиям ТУ, поперечный размер увеличивается до 400 мм.
  При одинаковых габаритных размерах вес изделий может отличаться. Все зависит от вида и плотности бетона, который использовался при производстве перекрытий.

Существующие виды плит перекрытий отличаются между собой по характеристикам и исполнению. Для удобства пользователя производители наносят на готовые ЖБИ маркировку, позволяющую получить всю необходимую информацию. Она представляет собой набор букв и цифр, значение которых позволяют точно определить актуальные для строительства данные.

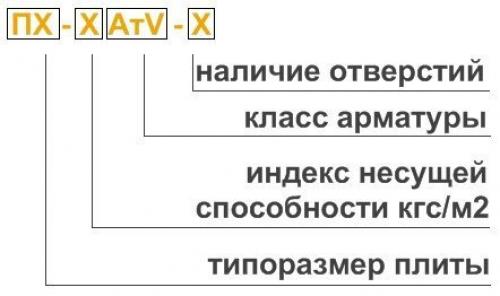

Маркировка обычно начинается с буквенного обозначения, указывающего на вид плит перекрытия. Для обозначения монолитных используют буквы П, ПП, ПТС. Сплошные ребристые обозначают ПГ, ПР. Если предусматриваются проемы для вентиляции, используется маркировка ПВ. Изделия с отверстиями с фонарями маркируют ПС, ПФ. Ребристые для легкосбрасываемой кровли обозначаются ПЛ.

После букв в маркировке идут цифры, которые указывают на геометрические параметры: длину и ширину. Размерность указывается в дециметрах. Приведенный размер отличается от реального на 20 мм. Так, если первое число в маркировке 42, это означает, что длина равно 42 дм. На самом деле длина железобетонного изделия составляет 4180 мм. При указании в маркировке ширины также используется дециметры. Реальные параметры отличаются от нормируемых на 10 мм.

После геометрических параметров определенного вида плит перекрытий в маркировке следует допустимая нагрузка. Она приводится в центнерах на квадрат. Если модель со стандартными параметрами не способна справиться с эксплуатационной нагрузкой, возможно использование ЖБИ с повышенной нагрузкой.

В самом конце также могут присутствовать буквенные обозначения:

• AtV, указывающее на использование усиленной арматуры при производстве данного виды плит перекрытия. В некоторых случаях производитель указывает на конкретные типы армирующих элементов, которые использовались в процессе производства.
• А. Модель поставляется с уплотняющими вкладышами на торцах.
• Т. Требуемая прочность достигается за счет использования тяжелого бетона.

Кроме перечисленных данных на боковых поверхностях некоторых видов плит перекрытия может приводится и другая информация. Ее можно условно разделить три блока:

• Основной. Содержит сведения о марке выбранного изделия, товарном знаке производителя, приводится его наименование, ставится штамп о прохождении техконтроля.
• Информационный. Отражает массу изделия и дату, когда оно было произведено.
• Монтажный. По нему можно определить, где находится верх данного вида плит перекрытия, в каких местах должны располагаться опоры и строповка. Приводятся данные об установочных рисках.

Разновидности плит

По конструктивному исполнению существующие разновидности можно разделить на:

• Монолитные. Не имеют пустот внутри.

• Сборные железобетонные.

Монолитное изделие заливается на строительной площадке. Его формируют в следующей последовательности:

• монтируется опалубка;
• устанавливается армирующий каркас;
• заливается бетонная смесь с подходящими прочностными характеристиками.

Данный вид плит перекрытий используется в том случае, когда у возводимого дома имеется каркас, формируемый с использованием монолитного бетона. Возможно использование сборного каркаса.

Данная разновидность позволяет:

• Оптимизировать затраты на закупку материала, так как конструкция формируется непосредственно на строительной площадке. Если достаточно точно рассчитать объем изготавливаемого элемента, можно закупить бетонную смесь в требуемом количестве.
• Сформировать надежную и герметичную конструкцию, не имеющую швов. Последние часто являются концентраторами напряжений, начиная с которых разрушаются ЖБИ.
• Обеспечить продолжительный срок службы возводимого строения.

Из недостатков следует отметить

• Сезонность изготовления. В холодное время года формование монолитного вида плит перекрытий затруднено либо обходится дорого.
• Трудоемкость формования и увеличение сроков строительства, так как приходится ждать, пока залитая бетонная смесь наберет необходимую конструктивную прочность.
• Повышенные требования к квалификации и опыту исполнителей и используемых материалов. Это бывает достаточно сложно обеспечить в условиях строительной площадки.

Сборные изготавливаются в заводских условиях. Технология производства прописана в нормативных документах. Их геометрические параметры и эксплуатационные характеристики строго регламентированы. Данный вид плит перекрытий изготавливается на ЖБК и ЖБИ. Здесь он набирает достаточную прочность. Полностью готовый конструктивный элемент доставляется на строительную площадку и монтируется.

Полностью отвечающие нормативным требованиям изделия имеют небольшой недостаток, которым является незначительный перерасход рабочей смеси. Кроме того, по сравнению с монолитными аналогами они получаются менее жесткими. А потому действующие усилия должны быть намного ниже. Однако перечисленные недостатки данного вида плит перекрытий полностью перекрываются их достоинствами:

• стабильность прочностных характеристик, которые можно обеспечить только в заводских условиях;
• сокращение сроков выполнения монтажных работ, так как отпадает необходимость в ожидании застывания бетонной смеси;
• возможность круглогодичного строительства без существенного увеличения затрат;
• большой ассортимент.

На сайтах заводов-изготовителей можно увидеть фото выпускаемых видов плит перекрытий и их отличительные особенности. Это позволяет подобрать готовый элемент с учетом геометрических параметров возводимого строения. В результате формируется горизонтальная поверхность. Свободное пространство может быть залито непосредственно на строительной площадке.

Отличительные особенности

Процесс производства ЖБИ может отличаться. Существующие виды плит перекрытий серий ПБ и ПК имеют ряд отличительных особенностей. К таковым относят:

• Разную технологию изготовления. Для формообразования ПБ используется безопалубочная технология. Серия ПК получается в результате опалубочного формования.
• Ограничения по длине. Использование безопалубочной технологии при производстве первого вида плит перекрытий позволяет обеспечить максимальную длину до 10,8 м. При заливке в опалубку максимальная длина ограничивается 7,2 м.
• Несущая способность. Во многом зависит от используемого при производстве сырья. ПБ способны выдержать 300 – 1600 кг/м2. У стандартных ПК предельная нагрузка 800 кг/м2. При изготовлении по спецзаказу предельное значение увеличивается до 1250 кг/м2.
• Состояние поверхности. Идеально гладкая поверхность ПБ с минимальным количеством механических повреждений значительно упрощает последующее выполнение отделочных работ. Использование металлической опалубки при формовании ПК значительно ухудшает качество поверхностного слоя. Как следствие, в последующем приходится предусматривать дополнительные операции для достижения желаемого качества поверхностного слоя.
• Порядок армирования. Для обеспечения достаточно уровня прочностных свойств используют арматуру. В тех видах плит перекрытий, длина которых не превышает 4,2 м, в качестве усиливающего элемента используется арматурная сетка. При больших габаритах для нижнего армирования используется предварительно напряженная арматура.
• Резка. Формообразование элементов нужного типоразмера осуществляется в заводских условиях. Резка на строительной площадке не рекомендуется.
• Марка бетона. У каждого вида плит перекрытий она своя. Если для ПБ используется марка М400 – М500, то для ПК применяется М200 – М400.

Расчет количества плит и их размеров

Характеристики и размеры плит перекрытия могут существенно отличаться. Как правило, требуемая разновидность и геометрические параметры определяются на этапе проектирования дома. Чаще всего планировка будущего здания подгоняется под стандартные параметры. Если же по каким-то причинам этого сделано не было, надо будет произвести расчет выбранного вида плит перекрытий самостоятельно, учтя ряд особенностей:

• Длина рассчитывается с учетом расстояния между противоположными стенами. К найденному значению прибавляется двойная глубина опирания для получения промежуточного значения.
• Для удобства расчетов производят раскладку на листе, прочерчивая каждую деталь в масштабе. При этом обязательно соотносится расстояние между несущими стенками и доступная ширина.

Для заделки швов между уложенными железобетонными изделиями используется цементно-песчаный раствор. Если зазор получается достаточно большим, используется цемент. Если не удается сформировать поверхность из ЖБИ со стандартными габаритами, в этом случае можно прибегнуть к монолитной заливке, чтобы полностью заполнить свободное пространство. При этом обязательно выполняется предварительно армирование для обеспечения необходимой прочности, жесткости конструкции. Таким образом удается сформировать горизонтальную поверхность из стандартного вида плит перекрытий в здании с нестандартной конфигурацией.

Безопасная желтая разметка линии с помощью Concrete Mender™ Yellow

Ремонт бетона

24 июня 2011 г. Келтон Глевве 1 комментарий

Roadware Concrete Mender™ доступен в безопасном желтом цвете.

Постоянная маркировка желтой линией безопасности с помощью Concrete Mender™

Используется для создания постоянных желтых линий безопасности на бетонных полах.
• Интегральный цвет не отслаивается и не отслаивается.
• Применять при температурах до -20°F.
• Готовность вилочного погрузчика к работе за 15 минут при температуре 70°F.
• Легко чистить и обслуживать.
• Высокая химическая стойкость.
• На основе проверенной технологии Microdoweling™ компании Roadware.

Желтая маркировка безопасности может быть нанесена на бетонные полы с помощью этого материала. На фото выше показана маркировка безопасности Concrete Mender™ после года коммерческой эксплуатации.

Билл Смит, Служба общественного питания США, Уиксом, Мичиган.

После долгих лет безуспешных попыток сохранить маркировку страховочного троса на складе-холодильнике Билл Смит из US Food Service в Мичигане начал искать лучший способ. Установка маркировки страховочной линией на холодильном складе с температурой 38°F является особенно сложной задачей. При работе в режиме 24/7 и интенсивном движении вилочных погрузчиков никогда не было достаточно времени, чтобы позволить традиционной краске для маркировки высохнуть без следов от шин вилочного погрузчика. При низких температурах время отверждения было еще медленнее. С маркировочной лентой дела обстояли не лучше. К холодному бетону было трудно приклеиться, а интенсивное движение быстро повредило маркировочные ленты.

Билл использовал Roadware 10 Minute Concrete Mender™ для ремонта трещин, стыков и сколов на полу склада. Ему понравилось быстрое время отверждения при низких температурах, и он отметил, что ремонт очень хорошо выдерживает движение вилочного погрузчика. Билл подумал: «А что, если бы мы могли решить проблему с линией безопасности с помощью Concrete Mender?» После экспериментов с различными типами желтого песка и запроса в Roadware для завода MatchCrete™ Concrete Mender, окрашенного в безопасный желтый цвет, родилась система разметки линий MatchCrete™.

После долгих экспериментов вот система, которая работает лучше всего.
1. Сделайте неглубокое углубление в бетоне на длину линии разметки. Это можно сделать любым количеством способов. Лучше всего сложить вместе несколько алмазных дисков и установить временную направляющую. Вырежьте углубление примерно 1/4 дюйма в глубину и 1 дюйм в ширину.
2. Удалите пыль и мусор с места пропила пылесосом. Закройте углубление клейкой лентой.
3. Аккуратно залейте углубление бетонным шпателем Safety Yellow MatchCrete™. Небольшое количество безопасного желтого кварцевого песка можно использовать, чтобы заглушить любой материал, который слишком далеко затекает в какие-либо трещины или стыки. Верх материала должен быть слегка утопленным и гладким.

Линии будут готовы к полному движению примерно через 15 минут при комнатной температуре. Дайте им несколько часов, чтобы вылечить, если вы работаете в холодной комнате или морозильной камере. Специального обслуживания не требуется.
Заказ:

Позвоните в Roadware по телефону 800-522-7623

Изделие 70020-y (набор на 2 галлона) Concrete Mender™ в безопасном желтом цвете

Вот так:

Нравится Загрузка. ..

Как спроектировать идеальный пол для склада и логистических объектов

Напольное покрытие Промышленные полы промышленный Архитектор

В складских и логистических зданиях бетонные плиты и полы имеют решающее значение для эффективного функционирования операций. Тем не менее, часто считается, что бетонный пол является одним из самых простых элементов проекта, и во многих случаях общее внимание, уделяемое деталям проектирования и строительства, менее чем пропорционально их конечной важности для эффективной работы объекта. . Ожидается, что эти большие по площади этажи должны быть построены с наименьшими возможными затратами и обеспечивать беспроблемное обслуживание год за годом.

Узнайте больше о:

Назначение плиты перекрытия
Статические и динамические нагрузки на перекрытие
Конструкция конструкции и типы плит
Требования к конструкции соединений
Характеристики поверхности: сопротивление истиранию и внешний вид
Заключительные замечания

Назначение плиты перекрытия

2 9 Плита перекрытия сконструирована так, чтобы обеспечить подходящую изнашиваемую поверхность, на которой операции на объекте могут выполняться эффективно и безопасно. В случае несущей плиты перекрытия бетонная плита распределяет приложенные нагрузки без деформации или растрескивания на более слабое основание ниже. Сваи опорных плит выполнены в виде висячих грунтовых плит.

Эти требования могут также применяться к другим коммерческим этажам, независимо от того, сделаны ли они из бетона, предназначенного для движения транспорта, или покрыты высокоэффективными системами полов. В следующем контрольном перечне обсуждаются некоторые основные вопросы, которые необходимо учитывать при определении и проектировании бетонных плит перекрытий для логистических объектов. Конкретные строительные свойства плит могут различаться в разных отраслях или даже в пределах одной отрасли.

Типовые требования к плите пола для складов и логистических объектов:

• Опорные рабочие и стационарные нагрузки без растрескивания и деформации
• Свести к минимуму количество открытых стыков
• Используйте изоляционные соединения для технического обслуживания, которые не снижают рабочую скорость автомобиля
• Обеспечить прочную, устойчивую к истиранию и обеспыленную поверхность
• Надлежащие допуски на горизонтальность и плоскостность для поддержки систем погрузочно-разгрузочных работ («MHE»)
• Сбалансированное сцепление текстуры поверхности с возможностью очистки
• Гибкость для учета возможных будущих изменений в операциях
• Обеспечение безопасных и приятных условий труда

Нагрузки на перекрытия

Несущие бетонные плиты, уложенные на грунт, выдерживают два типа нагрузок: статические и динамические нагрузки. К статическим нагрузкам относятся, например, штабелирование блоков, оборудование и механизмы, а также системы складских стеллажей. Динамические нагрузки включают погрузочно-разгрузочное оборудование («MHE») и другой транспорт, включая вилочные погрузчики, штабелеры и другие транспортные средства.

Статические нагрузки на пол

Статические нагрузки на пол можно разделить на три различных типа:

Равномерно действующие нагрузки

Равномерно распределенные нагрузки, как правило, представляют собой распределенную нагрузку большей площади основания, например, деревянные поддоны или рулоны бумаги, уложенные друг на друга. В большинстве других коммерческих зданий этажи рассчитаны на номинальные нагрузки, которые существенно ниже распределенных нагрузок в промышленных помещениях. При установке машин и производственного оборудования непосредственно на полах их основание можно рассматривать как равномерную нагрузку. В такой ситуации важно учитывать и гасить возможную вибрацию.

Примеры:

• Штабелированные поддоны и рулоны бумаги (штучные грузы)
• Нагрузки от стационарных машин и оборудования
• Номинальные нагрузки для легких коммерческих и рекреационных целей

Точечные нагрузки

Точечные нагрузки возникают от любого оборудования или конструкции, установленной на опорах с опорными плитами. Стационарные конвейерные системы обеспечивают переменную точечную нагрузку и требуют учета вибрации. Наиболее распространены статические точечные нагрузки от складских стеллажей. В традиционной статической стеллажной системе нагрузка передается на плиту через опорные плиты. Опорные плиты имеют относительно небольшую эффективную площадь контакта с полом. Большинство опорных плит крепятся к полу с помощью болтов, распределяющих нагрузку.

Примеры:

• Сиденья для арены
• Корпусные стеллажные здания
• Антресольные ножки
• Точечные нагрузки от стационарных механизмов
• Крепления для крана-штабелера
• Ножки стеллажа для хранения
• Колесные нагрузки от погрузочно-разгрузочного оборудования

Линейные нагрузки

Линейные нагрузки, как следует из названия, представляют собой нагрузки, действующие вдоль линии, например вес внутренней перегородки, опирающейся на пол, рассчитанный в единицах силы на единицу длины. Некоторые системы хранения или оборудование, установленное на рельсах, представляют собой линейные нагрузки, которые можно размещать в любом месте на полу и которые могут иметь однородную, ступенчатую или переменную величину.

Примеры:

• Мобильная плотная стеллажная система
• Перегородки
• Стационарное оборудование на рельсах

Динамические нагрузки на пол

Движение транспорта оказывает большое влияние на пол и его дизайн. Погрузочно-разгрузочное оборудование испытывает динамические и точечные нагрузки. Вилочные погрузчики, тележки для поддонов и штабелеры перемещают поддоны и контейнеры для сыпучих продуктов или для комплектации заказов. Отдельные предметы собираются со склада, перемещаются на упаковку, а затем на отправку. Различные виды трафика можно разделить по их функциям и типам на: МПРО, работающие в зонах свободного движения и широких проходах, и МПРО, работающие в очень узких проходах.

Типичное транспортное средство, работающее «на уровне пола», представляет собой тележку для поддонов, ручную тележку или прицеп, часто с максимальной грузоподъемностью 3 тонны и полиуретановыми колесами, несущими небольшую нагрузку. Маленькая и твердая контактная поверхность колеса создает высокое локальное давление на поверхность пола. Поверхности пола, на которых работает это оборудование, обычно плоские и ровные. Это транспортное оборудование для легких грузов обычно используется в центрах распределения продуктов питания и других логистических центрах. Во избежание повреждения швов и последующего растрескивания, компенсационные швы должны быть спроектированы с узкими отверстиями и/или заполнены эластичной смолой, несущей нагрузку, для поддержки движения.

Для погрузчиков с очень узкими проходами (VNA) требуются высокие допуски по плоскостности и ровности пола. Это оборудование работает в узком фиксированном проходе между высокими стеллажами, собирая или укладывая поддоны. Колеса этого оборудования обычно изготовлены из твердой неопреновой резины. Транспортное средство имеет фиксированный путь и обычно не вызывает сильного и агрессивного истирания поверхности пола. Этот грузовик обычно имеет три колеса и направляется по рельсам по бокам прохода или по индуктивным направляющим проводам. Поверхности полов в зонах ВНА должны быть ровными и плоскими, без широких, ступенчатых или неровных швов. На полуавтоматических объектах необходимо учитывать зоны, в которых транспортное средство совершает частые повороты, особенно когда третье колесо вращается на месте.

В зонах свободного движения и широких проходах для погрузочно-разгрузочных работ часто используются противовесные погрузчики, оснащенные телескопическими мачтами (вилочные погрузчики). Грузоподъемность может составлять 10 тонн и более, однако в промышленных зданиях она обычно не превышает 4 тонн, в зависимости от распределения нагрузки. Высота подъема ограничена и обычно не превышает 7 метров. Шины либо сплошные резиновые, либо пневматические, что создает меньшее давление на поверхность, чем маленькие жесткие колеса. Эти транспортные средства терпимы к неровным поверхностям и имеют более широкие отверстия для стыков, чем жесткие колеса MVE. Однако более мягкие шины, как правило, собирают мусор и отходы, что приводит к чрезмерному износу пола из-за сильного истирания.

Конструкция конструкции и типы перекрытий

Чтобы бетонный пол продолжал успешно выдерживать расчетную нагрузку, крайне важно спроектировать и построить основание так же тщательно, как и сам пол. Давление, оказываемое на земляное полотно из-за нагрузки, обычно невелико из-за жесткости бетонных плит перекрытия, а нагрузки от колес вилочных погрузчиков или высоких ножек стеллажа распределяются по большим площадям. Таким образом, бетонные полы не обязательно требуют сильной поддержки земляного полотна. Однако опора земляного полотна должна быть достаточно однородной, без пустот или резких изменений, смягчающих опору.

Грунты земляного полотна считаются проблемными грунтами, если они сильно расширяются или сильно сжимаются, например, илы и глины, которые не обеспечивают достаточной однородной опоры. Необходимо провести надлежащую классификацию грунта земляного полотна, чтобы избежать проблем с земляным полотном. В отчете о классификации содержится информация о необходимых мерах по улучшению грунтового основания и проектных параметрах для спецификации бетонной плиты.

Расчет конструкции бетонной плиты перекрытия на грунте определяется состоянием грунтового основания и нагрузками на пол. Два варианта конструкции: опорная плита или подвесная плита на сваях. Если установлено, что консолидация пластичных грунтов является потенциальной проблемой, подвесная плита может быть единственным эффективным решением, при котором плита перекрытия строится на сваях или между грунтовыми балками.

Оба типа конструкции могут быть армированы стальной сеткой или волокнами или могут быть подвергнуты дополнительному натяжению. Технология полипропиленового макроволокна становится все более популярной для опорных плит.

Изображение: Шовные системы Sika® FloorJoint S, -XS и -EX — идеальное решение для пола любого логистического объекта. Они плоские, бесшумные и обеспечивают почти полное отсутствие вибраций для всех видов вилочных погрузчиков, что позволяет экономить подшипники вилочных погрузчиков и способствует плавному перемещению.

Требования к проектированию соединений

Склады и логистические центры имеют большой объем автомобильного движения. Для обеспечения долгосрочной функциональности и безопасной эксплуатации этих объектов незапланированные трещины в бетоне должны быть сведены к минимуму и отремонтированы, а запланированные компенсационные и деформационные швы должны быть детализированы для обеспечения движения транспорта. Правильный расчет бетонной смеси, использование армирования бетона, удовлетворительное отверждение и правильное расстояние между швами способствуют предотвращению образования трещин. Растрескивание происходит, когда растягивающее напряжение в сечении плиты превышает предел прочности бетона. Незапланированные трещины в полу склада или логистического объекта быстро приведут к ухудшению состояния, что вызовет проблемы с безопасностью и потенциальный ущерб продукту. При появлении трещин их необходимо очистить и заполнить полугибкой смолой, поддерживающей движение.

Изоляционные швы, предназначенные для компенсации нормального смещения конструкции, обычно герметизируются высокоэластичным герметиком. Эта практика не будет работать на складах и логистических объектах, когда изоляционный стык находится в пробке. Должна быть указана специальная система соединений, которая будет обеспечивать движение и поддерживать движение, не создавая разрывов на ровной поверхности.

Деформационные швы, теоретически, компенсируют движение, вызванное усадкой бетонной плиты по мере ее отверждения. На практике эти суставы продолжают двигаться из-за изменений температуры и влажности. Эти распиленные швы должны быть заполнены в местах, где ожидается движение транспортных средств. Без обработки твердые круги будут воздействовать на кромку соединения, что приведет к сколам. Подобно обработке трещин, для заполнения этих швов используется транспортная поддержка полугибкой смолы.

Характеристики поверхности

Наиболее важным и обязательным свойством поверхности складского пола является его способность противостоять износу и пыли. Сегодня важными соображениями являются хороший внешний вид, использование цвета светоотражающей способности для эстетики и контроля направления.

Стойкость к истиранию

Изображение: Механическое нанесение отвердителя Sikafloor®-2 SynTop на свежий бетон.

Сопротивление истиранию или износу – это способность поверхности выдерживать износ, вызванный трением, качением, скольжением, резанием и ударными нагрузками. Механизмы истирания будут сильно различаться в разных приложениях. Могут возникать сложные комбинации различных действий, например, движение грузовиков, движение пешком и выскабливание. Чрезмерный и ранний износ может быть результатом недостаточной или недостаточной прочности бетона или слабой поверхностной прочности, связанной с условиями строительства.

Dry Shake Отвердители поверхности, химические отвердители и высокоэффективные покрытия представляют собой экономичные решения для достижения высокой стойкости к истиранию. Каждый из них улучшает характеристики бетонного пола и может соответствовать спецификациям, требуемым для конкретных применений.

Стойкость пола к истиранию сильно зависит от состава бетона, а также от твердости и ударной вязкости материала покрытия, включая финишные покрытия. Существует ряд тестов для измерения износостойкости и ударопрочности. Одни измеряют твердость самого материала, другие — способность сопротивления износу поверхности. Стандарты EN BS 8204-2:2002 и ASTM C779и ASTM C944 дают рекомендации по стойкости к истиранию, классам производительности, условиям эксплуатации и типичным применениям.

Химическая стойкость

Бетон представляет собой пористый материал с ограниченной химической стойкостью. Органические и минеральные кислоты реагируют со щелочным вяжущим материалом, разрушая поверхность. Многие другие агенты, в том числе большинство пищевых продуктов, масел и некоторых химических веществ, со временем разрушают бетон. Там, где возможно химическое воздействие, пол должен быть защищен химически стойким материалом и покрытием, устойчивым к агрессивному веществу.

Цвет и внешний вид

Окончательный вид бетонного пола никогда не будет таким же однородным, как поверхность с покрытием. Бетонные полы изготавливаются из природных материалов и отделываются методами, которые нельзя контролировать так же точно, как в заводских условиях, и условия во время укладки могут различаться.

Типичный бетонный пол имеет серый цвет. Тем не менее, существуют способы изготовления бетонных полов с разными цветами и различными видами внешнего вида. Сухие встряхивания отвердителей, содержащих пигмент, придают полу цветную отделку. Бетонный пол можно окрасить, добавив краситель в бетонную смесь или используя кислотные красители или красители на водной основе для придания цвета поверхности. В недавней инновации используется цветной отвердитель, в котором мелкие пигменты, взвешенные в воде, смешиваются на месте с жидкими отвердителями для полов. Светлые оттенки, такие как желтый, бежевый, светло-серый или даже белый, обеспечивают более высокую отражательную способность и яркость в помещении. Это может снизить требования к освещению и сэкономить затраты на электроэнергию. На больших складах это может иметь большое влияние на рейтинг устойчивости.

Следы от шпателя и обесцвечивание от полировки часто являются следствием обычных отклонений в схватывании бетона или плохой отделки, например, чрезмерного заглаживания. Избыток отвердителя может привести к потемнению участков. Они изнашиваются и исчезают со временем и использованием пола, не оказывая влияния на поверхность.

Заключительные замечания

Только при правильном сочетании грузоподъемности, контроля трещин, обработки швов, соответствующих допусков и износа поверхности пол склада позволит выполнять операции, как ожидается, с максимальной эффективностью и экономичностью.
