Маркировка перемычек железобетонных: Маркировка ЖБИ | Перемычки железобетонные брусковые ПБ

Маркировка ЖБИ | Перемычки железобетонные брусковые ПБ

Классификация железобетонных изделий:

Перемычка – несущая железобетонная конструкция. Перемычки железобетонные применяются для перекрытия дверных и оконных проёмов при строительстве кирпичных зданий. Всего существует четыре типа железобетонных перемычек: ПБ — брусковые, ПП — плитные, ПГ — балочные (для плит перекрытий) и ПФ — фасадные, выходящие на фасад здания.

маркировка перемычек брусковых ПБ

Маркировка означает следующие значения: первая цифра означает порядковый номер данного поперечного сечения, буквенные значения указывают на тип перемычек, цифры за буквами указывает на длину изделия в дециметрах (округлённое значение) и значение расчётной нагрузки; на наличие монтажной петли указывает буква «П» в конце.

ПРИМЕЧАНИЕ: в данной таблице приведены наиболее распространённые маркировки жби — брусковых перемычек.

виды, маркировка и технология изготовления

Содержание

• 1 Определение
• 2 Назначение
• 3 Виды и маркировка
• 4 Геометрия
• 5 Технология изготовления
• 6 Основные виды
• 7 Опалубка и ее укрепление
• 8 Утепление
• 9 Армирование
• 10 Заливка
• 11 Советы при работе
• 12 Вывод

Помимо основных материалов, на строительном участке есть второстепенные инструменты, которые укрепляют конструкцию. К таковым относятся железобетонные перемычки. Они используются для распределения нагрузки над оконными и дверными проемами при строительстве кирпичных, шлакоблочных и прочих построек. Несущая способность перекрытий определяется их геометрией и внутренней структурой. Эти величины устанавливаются действующими госстандартами.

Определение

Ж/б перемычки представляют собой конструктивный сборный или монолитный элемент из стали и бетона, который используется для обустройства проемов здания. Бетон в перемычках наделяет конструкцию необходимой жесткостью, обеспечивает сопротивлением к сжатию. Сталь используется для увеличения прочности на растяжение. Основные свойства железобетонных перемычек определяют толщину бетонного слоя, который защищает стальную арматуру.

Вернуться к оглавлению

Назначение

В строительстве армированный перехват применяется для сооружения оконных и дверных проемов. Иногда армированные бетонные перекрытия используются для сооружения ограждений, обозначения зон ответственности, возведения стоек. Такое изделие предназначено для выдерживания статической нагрузки от всех перекрытий, блоков и кладок здания. Чтобы выполнять свое назначение, опоры из железобетона монтируются горизонтально. Для изготовления перемычек применяются:

• сталь высоких марок с предельной величиной сечения от 0,4 до 0,6 мм;
• плотные тяжелые бетоны.

Такие характеристики позволяют элементу из железобетона выдержать предельные нагрузки, длительный срок эксплуатации здания.

Вернуться к оглавлению

Виды и маркировка

Существует классификация и маркировка железобетонных перекрытий согласно ГОСТу:

1. Брусковые ЖБИ (ПБ) с предельно допустимой шириной 2,5 дм.
2. Балочные перехваты (ПГ) отличаются наличием уступа на четверть. На него опираются перекрытия.
3. Фасадные ЖБИ (ПФ) для сооружения выступающих за периметр опор при кирпичной кладке.
4. Плитные элементы (ПП) с минимально допустимой шириной 2,5 дм.

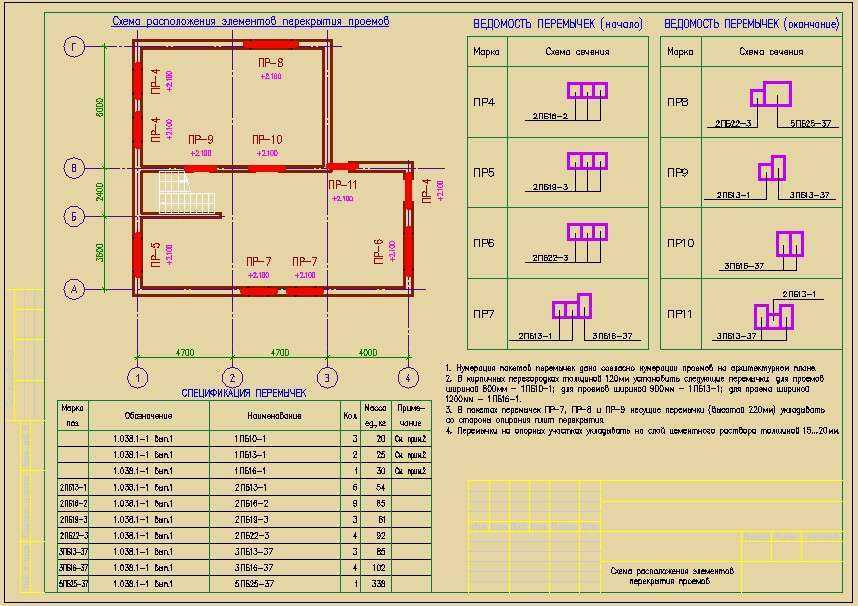

Каждую железобетонную перемычку маркируют цифрами и буквенными символами, разделенными тире. Первые цифры обозначают размеры сечения и длину перекрытия, выражаются в дециметрах. Буквами уточняется вид изделия. Затем принято обозначать класс арматуры с допустимой нагрузкой на армированный пояс, то есть минимальный вес. Последние цифры характеризуют плотность бетона, наличие строповочных или закладных петель.

Вернуться к оглавлению

Геометрия

Любая железобетонная опора имеет индивидуальные параметры, подбирающиеся по ширине проема и предварительно рассчитанному весу, который может на нее давить. Согласно действующему ГОСТу 948 1984 года, номинальный диапазон параметров по длине, высоте и ширине 10,3 — 33,7 дм, 1,2 — 2,5 дм, 1,4 — 2,9 дм соответственно.

Вернуться к оглавлению

Технология изготовления

Для изготовления железобетонной конструкции потребуются: доски, гвозди, стальная арматура, уголки, проволока для обвязки, бетонный раствор на цементе, щебне и песке. По необходимости можно использовать бетономешалку. На первом этапе работ следует выбрать конкретный вид бетонных перемычек. Железобетонными изделиями обустраивают оконные и дверные конструкции на портландцементе. Это позволяет избежать дополнительной стадии подгонки. При этом резать изделия нельзя. При сильно широких проемах используется несколько элементов.

Вернуться к оглавлению

Основные виды

Предлагается несколько видов перемычек из железобетона:

• оконные изделия предназначены для обустройства проемов над окнами. Наиболее часто используются при возведении кирпичных зданий и строений из природного и искусственного камня;
• сборные или ПР перемычки делают из плит и классического брускового железобетона. Преимущество сборной конструкции — не требуется выравнивание и подгонка кирпича при кладке рядов, так как каждый элемент изготавливается требуемого размера;
• брусковые или «карандаш» применяются при обустройстве дверных и межкомнатных проемов. Ширина таких перегородок, как правило, составляет 1,2 дм;
• несущие необходимы для снятия нагрузки со стеновых плит. Такими перемычками закрывают проемы несущих стен.

Выполнить их можно самостоятельно или же приобрести уже готовые продукты. Технология обустройства опор представлена ниже.

Вернуться к оглавлению

Опалубка и ее укрепление

Качественное перекрытие получается при монтаже опалубки. Для выполнения работ понадобятся деревянные доски или щиты для рамы, ОСП-плиты или стальные листы для щита. Материалы следует обернуть клеенкой, закрепив ее. Листы стали стоит смазать маслом. Это сократит время при разборке опалубки и защитит металл от влаги.

Подготовленная конструкция закрепляется проволокой на арматурной сетке. Опалубку следует устанавливать по всей поверхности, где будут монтироваться сами перекрытия. Фиксаторами на пересечении стержней арматуры конструкция закрепляется ниже каркаса. Это делается для предотвращения возможного прогиба щита после заливки тяжелого бетона. После установки конструкции важно еще раз затянуть проволоку, чтобы не произошло смещения. Дополнительно крепить опалубку следует подпорками. Только после этого можно заливать бетонный раствор.

Вернуться к оглавлению

Утепление

Дополнительно к перемычкам используют утеплитель (к примеру, минеральную вату). Утепляющий слой укладывают в процессе монтажа в опалубку между перекрытием и наружной кладкой, затем заливают бетоном. Толщина утепления должна быть около 10 см. Откосы проема дополнительно закладываются кирпичом. Тогда оконная рама будет упираться в заполнитель, а не в минеральную вату. Это позволит закрепить стык монтажной пеной. Однако такой откос потребует дополнительного утепляющего слоя.

В качестве альтернативы есть другой способ — с использованием экструдированного пенополистирола. Его поверхность более прочная. Достаточно 3 см этого материала. Зазоры между окном и утеплителем заполняются пеной. Так она будет опираться о твердую поверхность, что позволит надежно зафиксировать окно. Тогда дополнительный слой утепления не понадобится, что позволит сократить объем работ.

Вернуться к оглавлению

Армирование

Выбор арматуры зависит от типа перекрытия. Для железобетона из плит и бруска применяются разные изделия. Классическая арматура 6—8 мм в диаметре применяется при обустройстве легких конструкций при незначительных нагрузках, например, при кладке стен, не выступающих несущими. В остальных случаях применяются более прочные материалы большего диаметра. Приготовленные стальные пруты укладываются вдоль перемычки и скрепляются вязальной проволокой. Сварки при этом не требуется. В итоге должна получиться сетка.

Вернуться к оглавлению

Заливка

Заливку осуществляют бетоном М200 нужного объема. Приготовить его можно самостоятельно. Для этого потребуется пропорция: одна часть цемента на две части щебня и на пять частей песка. Цемент должен быть свежим, щебень — очищенным, а песок — просеянным. Смесь перемешивается в сухом виде. После этого добавляется вода. Под арматурную сетку нужно положить несколько половинок кирпичей. Смешанным до однородности раствором заливаются арматуру, пока она полностью не утонет. Следует слегка приподнять конструкцию над горизонтальным щитом. Работу можно продолжать, когда бетон полностью застынет. Чтобы избежать сквозняков, рекомендуется делать четверть сверху и с боков проема в 5 см. Внизу достаточно отпустить 2 см.

Вернуться к оглавлению

Советы при работе

При обустройстве ЖБИ следует четко соблюдать технологию и следовать некоторым советам:

1. Высота перемычки из железобетона должна составлять 1/20 величины самого проема, а ширина должна равняться ширине стены.
2. Диаметр сетки из арматуры следует выдерживать в 14 мм. Этого достаточно для обеспечения необходимой прочности железобетонного пояса.
3. Следует дождаться полного укрепления бетона. Не следует снимать низ опалубки и распорки ранее 25 дней.
4. Перемычки должны быть надежными и выполнены качественно.
5. Заливку нужно осуществлять, только когда верх пояса идет вровень с кладкой. Это позволит избежать ненужных перепадов.
6. Заливочный раствор следует тщательно утрамбовать, чтобы не образовалось пустот.
7. Тип перемычки определяет вес общей конструкции.
8. Для окон и дверей подойдут не несущие перекрытия с армированным поясом небольшой массы.

Вернуться к оглавлению

Вывод

Бетонная перемычка с армированным поясом широко применяется в строительстве. С ее помощью повышается прочность, долговечность возводимого здания. Для разных конструкций предусмотрен определенный тип изделия и соответствующий размер.

Сегодня есть возможность приобрести готовый продукт. Кроме того, простота производства железобетонного пояса позволяет сделать его самостоятельно.

Установка бетонных перемычек Naylor Concrete

Следуйте этим инструкциям для успешной установки бетонных перемычек.

Бетонные перемычки

Все перемычки Hi-Spec, Fair Faced и Fire Spec имеют маркировку «TOP». Эта поверхность всегда должна оставаться самой верхней. Важно, чтобы перемычки были установлены правильно в зависимости от несущей способности. Если метка «ВЕРХ» не видна, то блок должен быть размещен так, чтобы арматурная прядь находилась близко к нижней части блока и вдали от приложенной нагрузки.

Модельный ряд Naylor Economy полностью реверсивный и может устанавливаться в любом направлении. Как следствие, эти блоки не маркируются.

Все перемычки должны укладываться на ровную полную постель раствора.

Все анкеры для стен, влагостойкие слои и дренажные отверстия должны соответствовать действующим строительным нормам.

Там, где это возможно, рекомендуется, чтобы в конструкции полых стен как внутренние, так и внешние листы были выполнены одинаково.

Если перемычки поддерживают бетонный пол, проверьте правильность установки блока. Примите все необходимые меры, чтобы избежать ударной нагрузки на перемычки при укладке перекрытий и любых боковых нагрузок при регулировке перекрытий. Компания Naylor не несет ответственности, если глубина перемычки, поддерживающей бетонный пол/крышу, указана меньше рекомендуемых 140 мм.

Наши инженеры рекомендуют следующее: В перемычках нельзя формировать/вырезать фальц или сверлить отверстия для химических анкеров. Забивка и сверление допустимы при условии, что расположение предварительно напряженных напрягаемых элементов не нарушено.

Для пролетов более 1200 мм перемычки должны быть надлежащим образом закреплены во время строительства на расстоянии не более 1200 мм от центра. Подпорки не следует удалять до тех пор, пока раствор не созреет.

Перемычки Hi-Spec не должны использоваться в консольных ситуациях, если они специально не разработаны инженером с соответствующей квалификацией.

Резка

Предварительно напряженный бетон Перемычки можно резать с помощью высокоскоростного алмазного отрезного диска. Использование такого оборудования должно осуществляться должным образом обученным оператором, знающим требования по охране труда и технике безопасности для машины и информацию COSHH для продукта.

Ни при каких обстоятельствах нельзя уменьшать размер перемычек Ultra-Fire Range.

Для получения информации COSHH компании Naylor Industries, в которой подробно описываются продукты Naylor Lintels, а также информация об обращении и хранении, посетите веб-сайт www.naylor.co.uk или позвоните на нашу горячую линию технической поддержки по телефону 0800 542419.2.

Концевая опора перемычки

Перемычки обычно поставляются со следующими припусками на опору на каждом конце, если не указано иное.

• 100 мм для проемов до 1000 мм включительно • 150 мм для проемов до 3000 мм включительно • 200 мм для проемов свыше 3000 мм отсутствие перенапряжения кладки на опорах.

Стальные перемычки

Все перемычки должны укладываться на ровный слой известкового раствора. Для пролетов более 1200 мм следует использовать временную опору до тех пор, пока первые 3 ряда каменной кладки не созреют достаточно, чтобы опору можно было удалить. В некоторых случаях для этой цели достаточно дверной рамы, оконной рамы или деревянной накладки для проема, но это зависит от качества и материала рамы или накладки.

Все анкеры для стен, влагостойкие слои и дренажные отверстия должны соответствовать действующим строительным нормам.

Особые требования

Если у вас есть какие-либо особые требования к перемычке, которые не указаны в нашем стандартном ассортименте, или вы хотите обсудить какой-либо из наших продуктов более подробно, позвоните в нашу техническую группу по телефону 0800 5424192, и мы будем рады обсудить вашу перемычку. требования более подробно или договориться о посещении, чтобы предложить соответствующее решение.

Связанные тематические исследования

Типы перемычек | Их использование в жилищном строительстве

Двери и окна являются не только важными компонентами строительной конструкции, но также представляют собой уязвимые места в ее внешней оболочке. Создание проема в здании требует тщательного проектирования, поскольку при этом необходимо обеспечить сохранение структурной и термической стабильности. Вот где перемычка вступает в игру.

Перемычки представляют собой изгибаемые элементы (балки) и части конструктивной системы. Они являются горизонтальными (элементами), необходимыми для поддержки стены над проемами в стене, такими как дверь, окно или жалюзи.

Типы перемычек в зависимости от конструкционных материалов:
(a) Деревянные перемычки
(b) Каменные перемычки
(c) Кирпичные перемычки
(d) 07 90 B Перемычки армированные0061 Concrete Lintels
        01. Plain Concrete Lintels
        02. Reinforced Concrete Lintels
                 01(a) Precast Lintels
                 02(b)  Cast in Situ Lintels
(f)  Steel Lintels

• Стальные перемычки со стандартными полостями
• Стальные перемычки с широким внутренним листом
• Стальные перемычки с широким внешним листом
• Стальные перемычки с коротким внешним листом

(g)  Специальные перемычки – Catnic
(h) Полые перемычки

(a) Деревянные перемычки

Это самый старый тип перемычек, но они используются даже сегодня. Деревянные перемычки обычно используются в холмистых районах, где древесина в изобилии дешева. На равнинах деревянные перемычки редко используются из-за их высокой стоимости, подверженности возгоранию и подверженности гниению из-за гниения или термитов.

Строительство домов

Избавьте свой дом от термитов с помощью этих советов по предотвращению появления термитов!

Деревянные перемычки могут состоять либо из цельного бруса (для малых пролетов), либо из сборных секций из двух или более частей, скрепляемых болтами через соответствующие промежутки. См. рисунок выше. Эти сборные перемычки обычно используются для больших пролетов. Деревянные перемычки размещаются с надлежащей опорой на концах так, чтобы они перекрывали проемы. Позже над ним сооружают каменную кладку. Деревянные перемычки сравнительно слабы; поэтому над ними предусматривают разгрузочные или разгрузочные арки из кирпича или камня. Пространство между перемычкой и аркой заполняется кирпичной или каменной сердцевиной.

Следует уделить должное внимание следующим моментам, касающимся деревянных перемычек:

• Деревянные перемычки должны быть изготовлены из прочной и твердой древесины, такой как тик, палисандр или соль. В противном случае они, скорее всего, сгорят и сгниют или могут погнуться под большой нагрузкой.
• Величина опоры концов перемычки должна быть адекватной (обычно от 15 до 20 см). Эта горизонтальная конструкция должна опираться на раствор, чтобы обеспечить твердую и равномерную поддержку конструкции.
• Глубина должна составлять 1/12 пролета или 15 см, в зависимости от того, что больше. Его ширина выдерживается равной толщине стены.

b) Каменные перемычки

Они рекомендуются только в тех местах, где камень доступен в изобилии и конструкция выполнена из каменной кладки. Каменные перемычки также можно использовать в зданиях, состоящих из каменной облицовки. Каменные перемычки изготавливаются из плит камней достаточной длины без изъянов как в цельном виде, так и в соединении нескольких кусков. Толщина каменной перемычки должна быть 80 см, или 4 см на каждые 30 см пролета, в зависимости от того, что больше.

Использование каменных перемычек, как правило, не рекомендуется по следующим причинам:

• Камень, имеющий низкую прочность на растяжение, не может выдерживать поперечные напряжения. Следовательно, каменные перемычки никогда не должны использоваться для проема, превышающего 1 метр пролета, если только они не снабжены разгрузочными арками наверху, иначе для них потребуется ненормально глубокая перемычка.
• Трудно получить плиты камней достаточной длины и глубины, свободные от дефектов или изъянов. Более того, каменные перемычки оказываются дорогостоящими, поскольку из-за их веса требуется много времени на добычу, транспортировку на стройплощадку, перевязку и специальную обработку на стройплощадке.

(c) Кирпичные перемычки

Используются для перекрытия небольших проемов (менее одного метра) с небольшой нагрузкой. Как правило, они состоят из кирпичей, которые обычно укладывают на торец, а иногда и на ребро.
Кирпичная перемычка сооружается на временной деревянной опоре (т. е. действует как центрирующая), известной как поворотная деталь. Кирпич с крестовиной больше подходит для возведения перемычек, так как при скреплении образует жонглирование и, следовательно, обладает большим сопротивлением сдвигу в торцевых стыках (большая прочность). Структура, образованная с использованием лягушачьих кирпичей, называется «кирпичной перемычкой».

Следует уделить должное внимание следующим моментам:

• Кирпичи должны быть твердыми, хорошо обожженными, без дефектов, таких как комки, трещины и дефекты, с острыми и прямыми краями.
• Глубина кирпичных перемычек, которая зависит от размера проема и внешнего вида кирпичной кладки, должна быть кратна ряду кирпичей. Обычно это 10 см, 20 см и так далее. №
• Для склеивания лягушачьих кирпичей следует использовать смесь цементного раствора в пропорции 1:3.
• Дверные и оконные рамы следует крепить с отступом 2,5 см от внешней стороны стены.

(d) Перемычки из армированного кирпича

Когда необходимо использовать кирпичные перемычки на больших пролетах, их укрепляют стальными стержнями. Эти перемычки строятся по тем же принципам, что и перемычки из железобетона, с той лишь разницей, что вместо бетона используется кирпич хорошего качества. Кирпичи укладываются параллельными рядами (либо ребрами, либо плашмя) таким образом, чтобы оставалось пространство шириной от 2 см до 4 см по длине для вставки арматуры, т. е. стальных стержней или стержней. Эти пространства с армированием затем заполняются или заливаются богатым цементным раствором или цементным бетоном. Но их не рекомендуется использовать в местности с высокой интенсивностью дождя или повышенной влажностью. Это связано с тем, что стержни могут подвергаться коррозии с течением времени, что ослабляет перемычку.

Строительство домов

Причины коррозии арматурной стали в бетоне

(e) Бетонные перемычки

В настоящее время наиболее часто используемыми типами перемычек являются бетонные перемычки, изготовленные из цементного бетона. Они бывают двух типов.
01.  Гладкая бетонная перемычка
02.  Железобетонная перемычка

01. Гладкая бетонная перемычка

• Изготавливаются из гладких бетонных балок. Они лишены стальных стержней; следовательно, они не подходят для тяжелых нагрузок.
• Изготавливаются только для пролета до одного метра.
• Бетон прочен на сжатие, но слаб на растяжение. Следовательно, эти перемычки не используются для более длинного пролета.

Строительство домов

Как производится бетон?

02. Железобетонные перемычки

В настоящее время широко используются железобетонные перемычки. ЖБИ заменил все остальные строительные материалы по следующим причинам или преимуществам –

Перемычки из железобетона
• огнеупорны, долговечны, прочны, экономичны и просты в изготовлении.
• Разгрузочные арки исключаются при использовании железобетонных перемычек.
• Эти перемычки можно использовать для различных пролетов и условий нагрузки.
• Скорость строительства увеличивается при использовании сборных железобетонных перемычек.

Железобетонные перемычки обычно изготавливаются из бетонной смеси в соотношении 1:2:4 (1 цемент: 2 песок: 4 щебня, по объему), армированной стержнями из мягкой стали.
Ровный бетон непригоден для перемычек, так как он сравнительно слаб на растяжение. Следовательно, перемычки обычно укрепляют с помощью стержней из мягкой стали или какой-либо другой формы армирования. Количество армирования зависит от факторов, а именно ширины проема, пролета перемычки и общей нагрузки, которую должна нести перемычка.
В настоящее время большинство перемычек снабжаются погодными навесами или «чхайджа». При этом нужно соблюдать много мер предосторожности. Прочтите здесь, чтобы понять меры предосторожности, которые вы должны принять.

Строительство домов

Что такое железобетонная каркасная конструкция?

Типы перемычек из железобетона

Перемычки из железобетона могут быть сборными или отлитыми на месте:

01(a) Предварительно отлитые перемычки из железобетона до 2 метров или около того. Их отливают в деревянные формы и заранее отверждают. Сборные перемычки оказались экономичными, поскольку одна и та же форма может использоваться для изготовления нескольких перемычек. Более того, использование сборных перемычек из железобетона обеспечивает быстрое строительство, поскольку не требует дополнительного времени для отверждения или удаления опор. Однако при укладке сборной перемычки следует проявлять особую осторожность, чтобы убедиться, что отмеченная поверхность находится на верхней или верхней стороне.
Все сборные перемычки маркируются гудроном или краской вверху после заливки бетона в форму, чтобы отличить его от основания. Это важно, потому что, если грани перевернуты в положении или арматура перевернута, произойдет разрушение конструкции, что поставит ее под угрозу.

Строительство домов

Что такое сборный железобетон?

Согласно «М. М. Гояля, для большинства обычных дверных и оконных проемов общепринятой практикой является изготовление сборных перемычек, преимущество которых состоит в том, что сразу же установка перемычки над проемом позволяет возводить над ней кирпичную кладку, тогда как монолитная перемычка должна дать затвердеть, прежде чем над ним можно будет возводить кирпичную кладку. Сборные перемычки должны иметь четкую маркировку буквой «Т», указывающую на верхнюю часть перемычки, чтобы они правильно прилегали к стальной арматуре в нижней части перемычки.

02(b) Монолитные бетонные перемычки

Для больших пролетов перемычки следует отливать на месте. Для монолитных железобетонных перемычек возведение центровки, укладку арматуры и бетонирование производят как обычно. Концы стержней зацеплены для увеличения сцепления или связи между ними и бетоном. Для перемычек требования по глубине и армированию можно сравнить следующим образом:

Строительство домов

Разница между сборным и монолитным бетоном

(i) Глубина перемычки

• Для обычных нагрузок примите глубину 15 см для пролетов до 1,2 м. Добавляйте еще 2,5 см на каждые дополнительные 40 см пролетов.

(ii) Армирование в перемычках

Количество основных стержней зависит от нагрузки, которую нужно нести от стены выше, и ширины проема. Как правило, при толщине стены 10 см (полкирпича) принимают 2 бруска и на каждые дополнительные 10 см толщины прибавляют по одному основному бруску. Диаметр стержня зависит от пролета и, как правило, принимается следующим образом (чередующиеся центральные стержни загнуты вверх)

• 6 мм Φ для пролетов до 1 метра.
• 8 мм Φ для пролетов от 1 до 1,5 м.
• 10 мм Φ для пролетов от 1,5 до 2 метров.
• 12 мм Φ для пролетов от 2,0 до 3,0 метров.

В соответствии с «IS 9893 (1981)» армирование перемычек должно состоять из стержней из низкоуглеродистой и среднепрочной стали, соответствующих IS: 432 (Часть I) 1966, или жесткотянутой стальной проволоки, соответствующей IS: 432 (Часть II). )-1966 или горячекатаный деформированный прокат в соответствии с IS: 1139-1966 или высокопрочный деформированный прокат в соответствии с IS: 1786-1979. На арматуре не должно быть отслоившейся прокатной окалины, рыхлой ржавчины, слоев краски, масла, грязи и любых других покрытий, которые могут уменьшить сцепление между бетоном и сталью. Легкая пленка ржавчины не должна считаться вредной, но сталь не должна быть покрыта ржавчиной.

Домостроение

Плюсы и минусы стальных арматурных стержней

В случае полых стен над проемами может быть предусмотрена загрузочная перемычка из железобетона (L-образная перемычка), детали которой показаны выше на рис. Они лучше по внешнему виду и экономичнее. Но мы всегда должны следить за тем, чтобы его носок был достаточно прочным, чтобы выдерживать вышеуказанные нагрузки. Также следует предусмотреть гибкий гидроизоляционный слой (D.P.C).

Строительство домов

Гидроизоляция и гидроизоляция

(f) Стальные перемычки

Эти перемычки, состоящие из катаных стальных балок, встроенных в бетон, используются над большими проемами, особенно когда они должны выдерживать большую нагрузку твердых материалов. стены в таком положении, как витрины и эркеры. Их иногда называют брессуммерами. Иногда перемычки, состоящие из стальных уголков или швеллерных секций в бетоне, применяют при небольших пролетах и ​​малой нагрузке, особенно когда сверху нет места для установки арки или для выполнения разгрузочной арки. Будучи очень дорогостоящими, они ограничены только в особых случаях.

Они обычно состоят из сборных секций из трех катаных стальных балок или швеллерных секций, которые удерживаются вместе на надлежащем расстоянии с помощью трубчатых сепараторов или поперечных болтов. Стальные сборные секции залиты бетоном для защиты от воздействия коррозии и огня. Перед бетонированием на дно стальной секции укладывают полосу металлической обрешетки или проволочной сетки, чтобы увеличить сцепление или сцепление между ними и бетоном. Вся эта система лечится как перемычка ПКР.

Строительство домов

Что такое перемычка? | Определение, типы и цель!

Типы перемычек

01. Стандартная стальная перемычка

Наиболее часто используется в строительстве. Средний диапазон размеров будет составлять около 98 мм, состоящих из блоков или кирпичей. Они являются лидерами в мире строительства по своей несущей способности. Они специально разработаны, чтобы нести тяжелые нагрузки каменной кладки. Они известны своей силой и стабильностью. Вопреки распространенному мнению, они просты в установке и имеют привлекательную оцинкованную поверхность. Еще одной хорошей особенностью является его стойкость к температурным изменениям. Термическая эффективность является важным фактором, который следует учитывать для областей, подверженных экстремальным колебаниям температуры.

02. Стальные перемычки с широким внутренним листом

Эти типы камней имеют особую дополнительную особенность, состоящую в наличии внутреннего листа, который может удерживать дополнительную кладку из блоков, требующую поддержки. Эти типы перемычек известны тем, что поддерживают блочную кладку длиной около 160 мм. Они довольно популярны в области каменной кладки. Они доступны в различных длинах с различными шагами в различных диапазонах размеров.

Строительство дома

Разница между перемычкой и балкой в ​​конструктивной системе!

03. Стальные перемычки с широким наружным листом

Этот тип перемычки поставляется с наружным листом. Преимущество, которым они обладают, заключается в том, что они поддерживают камень на внешнем листе. Камень шире кирпичной кладки. Комбинированные перемычки могут поддерживать дополнительную ширину, которая достигается за счет использования камня. Он очень легко устанавливается, а также может быть отсоединен, когда в нем нет необходимости. Этот внешний лист специально разработан, когда используется внешний камень.

04. Стальные перемычки с коротким наружным листом

Они имеют внешний лист шириной около 75 мм и специально разработаны для поддержки каменной, а не кирпичной кладки, в отличие от других аналогов. Реконструированная каменная кладка на строительных площадках обычно поддерживается этим типом перемычки. Максимальная общая длина начинается с диапазона размеров 600 мм, а в некоторых случаях и выше, предлагая столь необходимую дополнительную длину. Гальваническое покрытие дополнительно повышает надежность конечного продукта. Широко известно, что эти типы перемычек выдерживают нагрузки на бетонный пол и точечные нагрузки, что делает их чрезвычайно ценными в области каменной кладки.

Мы также написали статью на тему

Строительство дома

Каковы плюсы и минусы кирпичной кладки в строительстве?

(g) Специальные перемычки – Catnic

В большинстве случаев не требуется ничего, кроме бетонной перемычки или стандартной стали. Однако существуют различные типы проемов, для которых может потребоваться специальная перемычка. Они доступны на рынке как катновые перемычки, названные в честь компании-производителя.

Эти типы перемычек включают антикоррозийное покрытие и теплоизоляцию, чтобы уменьшить потери тепла через эти неизбежные разрывы в конструкции стены. Перемычки Catnic предназначены для широкого спектра применений, в том числе под карнизом, полой стены, угла, деревянного каркаса, а также перемычки для тяжелых или экстремальных нагрузок.

(h) Полые перемычки

Полые перемычки предназначены, как видно из названия, для установки в полости наружной стены и могут использоваться для перекрытия как дверных, так и оконных проемов.
