Маркировка перемычек железобетонных: Маркировка ЖБИ | Перемычки железобетонные брусковые ПБ

в зависимости от типа выдерживают нагрузку 100-3700 кгс/м. На протяжении почти двухсот лет железобетонные конструкции широко применялись в самых разных стройках, в том числе при устройстве дорог и мостов, жилых домов и промышленных комплексов. С их помощью прокладывают вентиляционные шахты, закладывают фундамент. Их используют при возведении стен и перекрытий, без них не обходится обустройство колодцев и ограждение участка.

Перемычки железобетонные относятся к изделиям из тяжелого бетона и арматурной стали, подвергнутым термической обработке.

В итоге есть два типа перемычек:

• At-V и At-IVC – термически усиленные классы
• A-V и A-IV – горячекатаные марки

Назначение железобетонных перемычек

Продукция изначально предназначена для закрытия оконных и дверных проемов в зданиях блочного типа. Они принимают на себя вес всех нагрузок конструкций, расположенных над оконными и дверными проемами. Это касается как частных домов, так и административных зданий, промышленных объектов.

Также железобетонные перемычки применяются при строительстве объектов недвижимости со стенами из кирпича или камня (как искусственного, так и натурального).

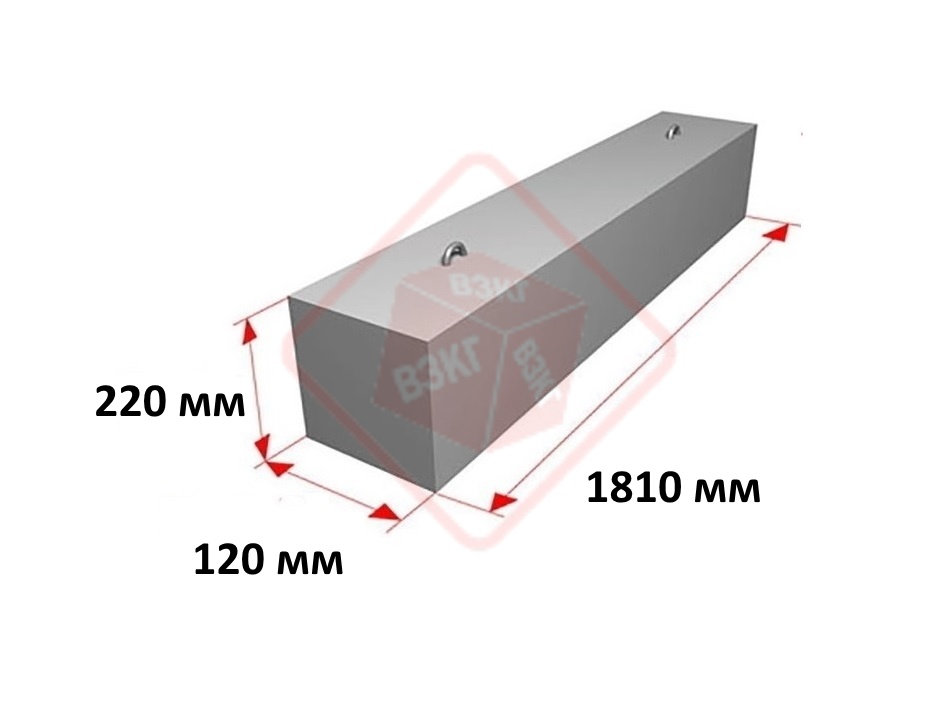

Размеры

В основном железобетонные перемычки изготавливаются из бетона М250, каркас из арматуры размером от 4 до 6 мм. В соответствии с ГОСТ 948-84 проектировщики подбирают необходимое изделие с учетом ширины проема и расчетов нагрузки.

При этом размеры перемычек должны соответствовать допустимым нормам, к которым относятся:

1. Длина от 10,3 до 33,7 дм
2. Высота от 1,2 до 2,5 дм
3. Ширина от 1,4 до 2,9 дм

Типы и маркировка

Железобетонные перемычки могут быть заводского изготовления (сборные) или монолитные, изготавливаемые непосредственно на строительной площадке по мере необходимости.

Продаются железобетонные перемычки следующих типов:

В зависимости от величины нагрузки, воспринимаемой конструкцией, перемычки подразделяются на:

Несущие, принимающие на себя и впоследствии распределяющие на опоры массу стен и перекрытий над ними. Оптимальная длина опоры (длина заделки в стену) для таких перемычек составляет от 0,17 м до 0,3 м. Монтаж осуществляется с помощью подъемных механизмов с использованием монтажных петель или просверленных отверстий для строповки.

Маркировка таких перемычек БУ — усиленная или БГ — Г-образная. Они бесплодны. При проеме не выше 2 м их монтируют вручную, заделывая в стену не менее чем на 120 мм. Помимо своего веса, они способны выдержать только массу стены, расположенной выше.

При маркировке перемычки учитывайте технические характеристики и размеры.

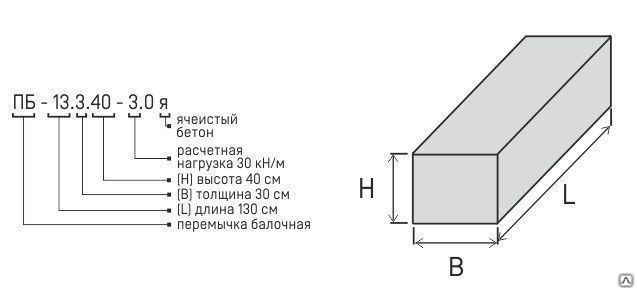

Маркировка состоит из трех групп, содержащих цифры и буквы, разделенные знаком «-»:

1. Первая группа. Сначала идет цифра, обозначающая номер секции, затем указывается тип перемычки, длина элемента в дециметрах.
2. Вторая группа. сообщает о классе арматуры и расчетной нагрузке (кН/м).
3. Третья группа. применяется при необходимости, здесь же указывается маркировка монтажных петель и выпусков арматуры (при их наличии). Он также классифицирует сейсмостойкость и плотность бетона.

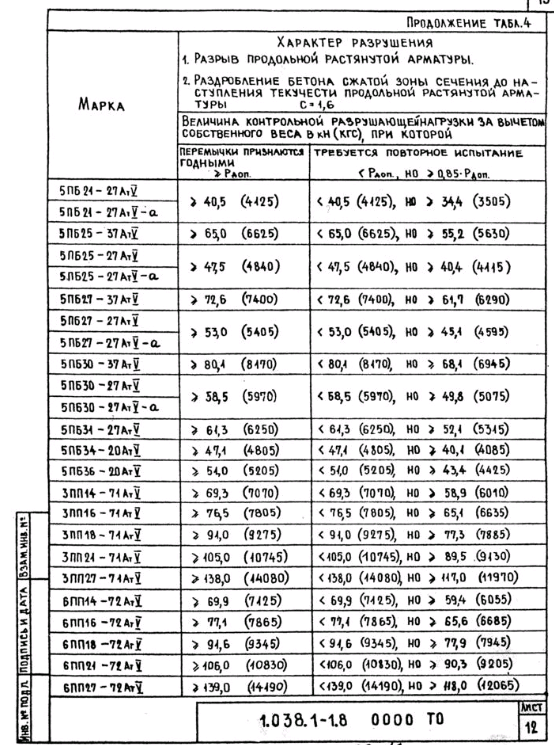

Технические характеристики железобетонных перемычек

В промышленных условиях перемычки железобетонные изготавливают по ГОСТ 13015 от 2003 г.

Продукция проверяется по следующим показателям:

• Прочность, долговечность Растрескивание и жесткость материала
• Морозостойкость бетон (обычно F 35 — F-200)
• Показатели прочности бетонного компонента (должны соответствовать марке М200 и выше)
• Состояние поставленного бетона (его влажность не должна превышать 13%)
• Сталь должна соответствовать необходимым характеристикам по качеству и размерам, что необходимо учитывать при производстве арматуры. Монтажные петли и закладные детали также выполнены из стали.
• Антикоррозийный слой должен быть хорошего качества необходимого вида и толщины слоя
• Огнестойкость материала
• Используемый бетон должен быть соответствующего типа, а арматура соответствовать требуемому классу, иметь антикоррозийный слой и быть определенного размера
• Соответствие параметрам размера и геометрического расположения . Плитные перемычки и перемычки из железобетонных стержней имеют уклон по технологии изготовления. В результате нижняя плоскость изделия получается немного меньше верхней. Допускаются отклонения до 8 мм по ширине и до 2 см по длине изделия
• Сейсмостойкость железобетонных перемычек должна выдерживать колебания не менее 7 — бальных колебаний (по шкале Рихтера)

Кроме того, стандарт строго контролирует размеры обечаек, сколов ребер, впадин и прогибов. Отклонения не могут превышать размеров, допускаемых ГОСТ.

Варианты железобетонных перемычек

Железобетонные перемычки изготавливают двумя способами:

• На земле после изготовления устанавливается в оконный или дверной проем. В этом случае после изготовления перемычку придется поднимать и монтировать над проемом, что предполагает использование дополнительных подъемных механизмов.
• Непосредственно над отверстием.
  Этот способ позволяет сэкономить на использовании техники

опалубка

При изготовлении опалубки необходимо придерживаться следующих рекомендаций:

В качестве формы для опалубки используют щиты деревянные, с помощью которых формируют щиты толщиной 20-25 мм. Для крепления досок между собой используются саморезы или гвозди.

Саморезы желательно вкручивать отверткой – это впоследствии облегчает демонтаж опалубки. В проем на специальных опорах устанавливается горизонтальный щит.

Щит может располагаться как на одном уровне с кладкой, так и выходить за ее пределы. Если щит выступает за пределы кладки, его необходимо устанавливать сверху, а не сбоку. На дно опалубки укладывается армирующая сетка. Вертикальный щит фиксируется саморезами.

Для повышения устойчивости плотно привязывается к укладочной сетке с помощью вязальной проволоки. В этом случае щит не будет двигаться во время выполняемых работ.

Подогрев

Важным аспектом в строительстве здания и работе с оконными и дверными проемами является утепление.

Имеется два типа изоляции:

• С использованием минеральной ваты . Его вставляют в опалубку и заливают бетоном. Этот метод имеет существенный недостаток. При последующей установке металлопластиковых окон пенополиуретан может упираться в минеральную вату, что будет мешать надежной фиксации верхней части окна.
• Изоляция экструдированным пенополистиролом (пумпана) . Утеплитель толщиной 30 мм производится на весь оконный или дверной проем. При установке окна монтажная пена прилипнет к нему и обеспечит надежную фиксацию.

Усиление

Диаметр используемой арматуры напрямую зависит от того, какой тип железобетонной перемычки будет изготавливаться – брусовая или плитная. Если изделие не будет получать большую нагрузку и, соответственно, оно не является несущим, можно использовать простой металлический стержень. Также используется двухнитевая армирующая сетка.

В этом случае берется пруток диаметром 6-8 мм. Арматура проложена по всей длине и соединена вязальной проволокой.

Усиление опалубки

Учитывая огромный вес бетона, который составляет 2,3 тонны на кубический метр, необходимо очень внимательно отнестись к процессу укрепления опалубки. Если щит не снабжен опорой, он может просто продавить опалубку вниз.

Важно то, что в случае смещения устранить проблему практически невозможно, поэтому необходимо с самого начала придерживаться необходимых правил.

Опора изготовлена ​​из прочного материала и расположена в центре проема чуть ближе к окну. Аккуратно прикрепил. Внутренний край должен быть соединен с вертикальным экраном, чтобы избежать провисания.

Заливка формы бетоном

Перед заливкой формы необходимо тщательно просеять песок, промыть гравий от грязи. Цемент следует использовать свежий, так как от этого компонента больше всего зависит прочность будущей конструкции.

Наиболее пригоден для заливки бетон марки М200, выпускаемый в пропорции 2:5:1

Заполнение осуществляется в три этапа:

1. В бетономешалке или вручную с помощью лопаты смешиваются все компоненты . Насколько качественный раствор получится, напрямую зависит от того, насколько тщательно был замешан раствор.
2. При заливке бетона в форму арматуру, которая находится над горизонтальным щитом, немного приподнимают , используя для этого куски кирпича. Кирпич разбивается на фрагменты толщиной примерно 200 мм и выкладывается под армирующую сетку. Арматура должна быть полностью погружена в раствор.
3. После выполнения всех действий в форму заливается бетонный раствор. Затем следует дождаться полного застывания, разобрать опалубку и можно приступать к кладке стены над опалубкой.

Цена

При строительстве каждого дома почти всегда используются железобетонные перемычки. Благодаря им можно укрепить проемы в стенах, что благотворно сказывается на прочности конструкции. Завод использует ГОСТ 948 84 на железобетонные перемычки, что позволяет добиться требуемых параметров, но их можно изготовить и самостоятельно.

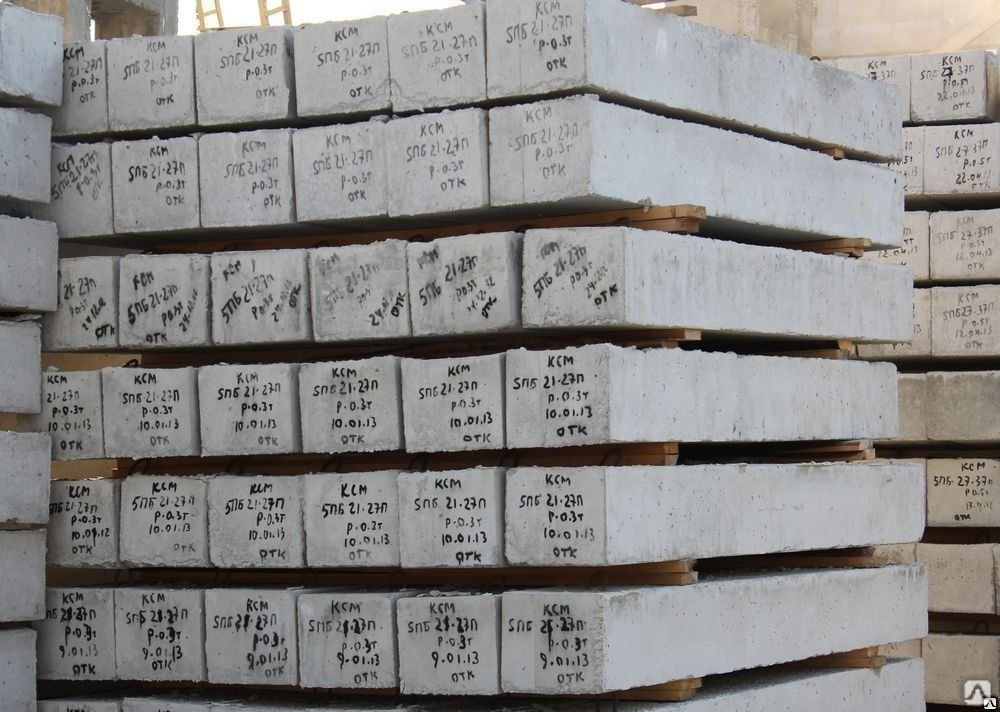

На фото — заводские железобетонные перемычки с маркировкой

Заводские модели доставляются на стройплощадку после предварительного заказа. Если учесть цену изделия, напрашивается мысль, а не лучше ли сделать его самому?

Считается, что заводские конструкции лучше и надежнее. Но самоделки не менее качественные, и сделать их не составит труда. Кроме того, вы получите очевидную экономию средств, так как вам нужно будет оплатить только закупленные материалы, а всю работу вы сделаете сами. Эта статья поможет вам правильно подготовиться к нему и выполнить его.

Размеры железобетонных перемычек по марке

Общая информация о перемычках

Железобетонные элементы широко применяются в строительстве. Эти конструкции, благодаря своей долговечности и прочности, сегодня занимают лидирующие позиции среди строительных изделий. Вес железобетонных перемычек зависит от их размеров и может быть небольшим или довольно внушительным, но это очень важная деталь.

Данные конструкции применяются при строительстве домов из многих материалов, в том числе:

• пенобетон;
• кирпичей;
бетон марки
• .

Обычно армированные изделия размещают над проемами окон и дверей в кирпичных, блочных, каменных стенах.

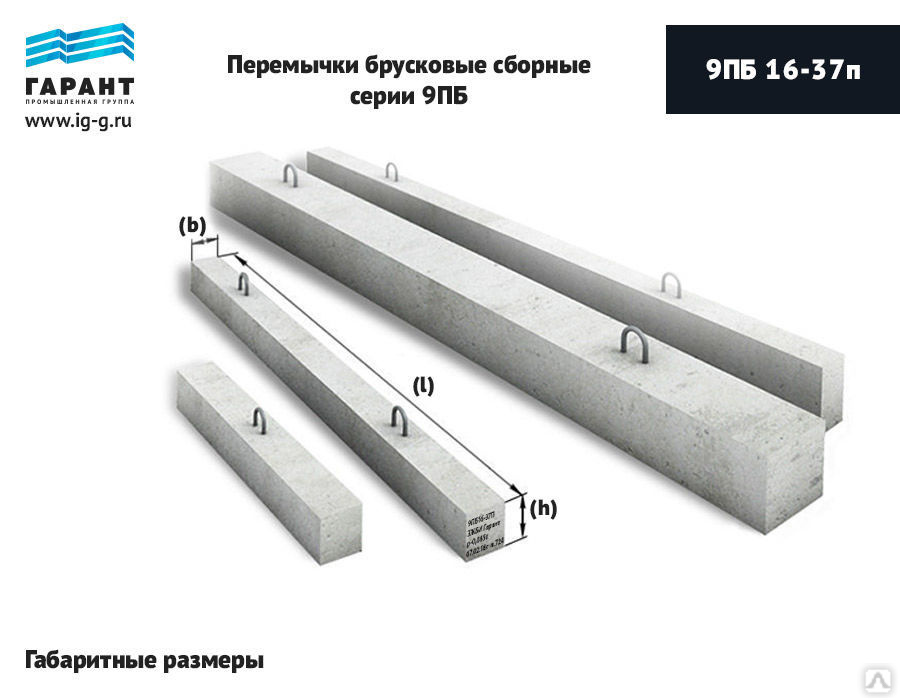

Перемычки железобетонные стержневые различных типов

Конструктивные особенности

Технология изготовления проста, но дает высокие конструкционные результаты. Он заключается в том, что в опалубку укладывается стальная арматура и заливается бетонным раствором. Таким образом удается создать баланс между всевозможными растяжениями и изгибами, а также сжатиями.

Существует несколько типов железобетонных перемычек:

• сборные;
• окно;
подшипник
• ;
• кв.

Изготавливаются из бетона тяжелых марок, которые маркируются соответствующими буквами, а также указываются размер, длина и расчетная нагрузка. Рассмотрим подробнее ассортимент железобетонных перемычек:

сборные	Самые популярные товары. Они маркируются буквами PR и состоят из плит и классических железобетонных стержней. Сборные конструкции выгодны, так как в процессе работы можно поставить перемычку и продолжать работу. Подгонять кирпичи и выравнивать ряды не нужно, так как можно изготовить элемент нужного размера.
окно	Применяются для закрытия проемов над окнами. Эти модели особенно широко используются в зданиях из искусственного и природного камня, кирпичных постройках.
Носители	Применяется при необходимости закрытия проема несущих стен. Для снятия нагрузки с плит перегородок укладывают армированные железобетонные перемычки. Несущие балки воспринимают нагрузку от стен, расположенных над проемами.
Карандаш	Тонкая несущая планка для межкомнатных перегородок толщиной 120 мм и дверных проемов.

Расчет железобетонных перемычек для оконных и дверных блоков

Перемычки больших размеров называются прогонами. Горизонтально расположенные балки с полкой – ригелями. Полка в этой конструкции нужна как основа и на нее будет опираться более высокая конструкция. Все эти виды перемычек очень часто используются при строительстве различных объектов.

Совет: чтобы установить ж/б перемычки, вам может понадобиться разрезать железобетон алмазными кругами.

Технология производства

Для того, чтобы сделать железобетонную перемычку самостоятельно, вам потребуется следующее:

• бетономешалка (опция)
• досок;
• уголков;
фитинги
• ;
вязальная проволока
• ;
• гвоздей;
песок
• ;
цемент
• .

Не исключено, что в процессе работы вам могут понадобиться др.

Совет: перед началом работ сделайте правильный подбор железобетонных перемычек.

Например, можно использовать обычные элементы:

• в целях экономии средств на строительство небольшого здания с легкими конструкциями;
• для конструкций, где своды перекрытий опираются на армированные пояса, самостоятельно воспринимающие и равномерно распределяющие нагрузки.

Объем железобетонных перемычек зависит от их назначения.

Опции

Есть два способа изготовления перемычек:

Если подходит первый вариант изготовления, то готовую конструкцию придется поднимать и монтировать над проемом. Во втором случае придется делать опалубку непосредственно над проемом. Первый вариант более трудоемкий в исполнении, может понадобиться даже подъемный механизм.

Изготовление на земле

опалубка

Если вы решите сделать перемычку по второму варианту, залейте ее в проеме, на этом можно сэкономить деньги, силы и время. Дополнительным положительным моментом метода является то, что вы можете ограничиться только одним продуктом.

Ниже будет предложена инструкция, которая поможет вам разобраться в нюансах работы.

Совет: опалубка должна быть надежно закреплена, так как внутрь нее будет заливаться очень тяжелая бетонная масса.

Установить в проеме горизонтальный щит, который снизу должен поддерживаться подпорками . Его можно разместить вровень с кладкой или выйти наружу. Во втором случае установите его не сбоку, а сверху.

Совет: сделать необходимый сквозной канал в железобетонных изделиях обычной дрелью часто не получается, тогда на помощь придет алмазное сверление отверстий в бетоне.

Подогрев

Между перемычкой и лицевой кладкой обязательно сделать слой утеплителя, например, из минеральной ваты, рекомендуемой толщиной 100 мм. Укладываем материал в опалубку и заливаем бетоном. При этом следует учитывать, что оконная рама будет упираться в ее поверхность, поэтому монтажная пена не сможет гарантировать ей хорошую устойчивость.

Изоляция EPPS

Совет: в этом случае уложите откосы на кирпич заполнения оконного проема для поддержки окна. Затем зафиксируйте всю собранную конструкцию монтажной пеной.

Если на откосах использовалась подкладочная кладка, их необходимо снова утеплить. Можно использовать следующий, более простой и надежный. В этом случае экструдированный пенополистирол будет играть роль утеплителя.

Установка опоры

Материал имеет более прочную поверхность и толщину 30 мм. После установки окна заполните зазор между утеплителем и рамой монтажной пеной. Теперь его основанием будет сплошная плоскость. Благодаря этому окно в проеме надежно фиксируется и нет необходимости использовать дополнительные слои утеплителя.

Усиление

В этом случае диаметр арматуры будет зависеть от того, какая железобетонная перемычка используется — стержневая или плитная. Если изделие не должно быть несущим и будет воспринимать небольшие нагрузки, можно использовать обычный металлический брусок. О также используется, когда конструкция крыши легкая и используется армированный пояс.

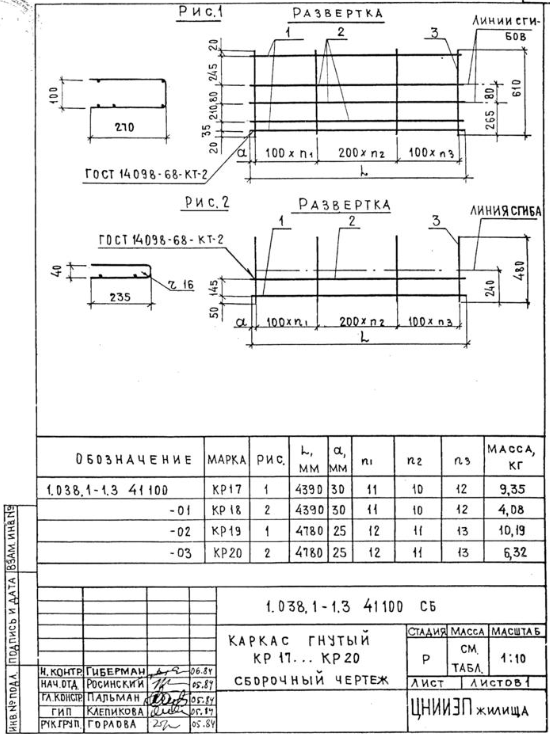

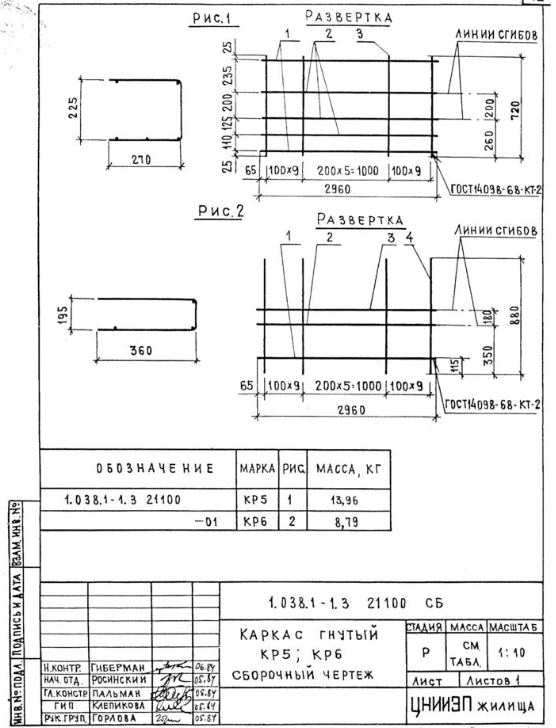

Усиление перемычки

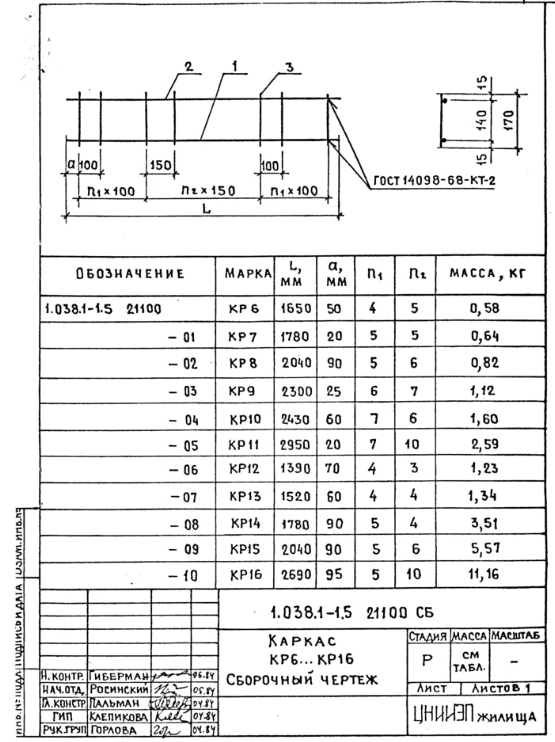

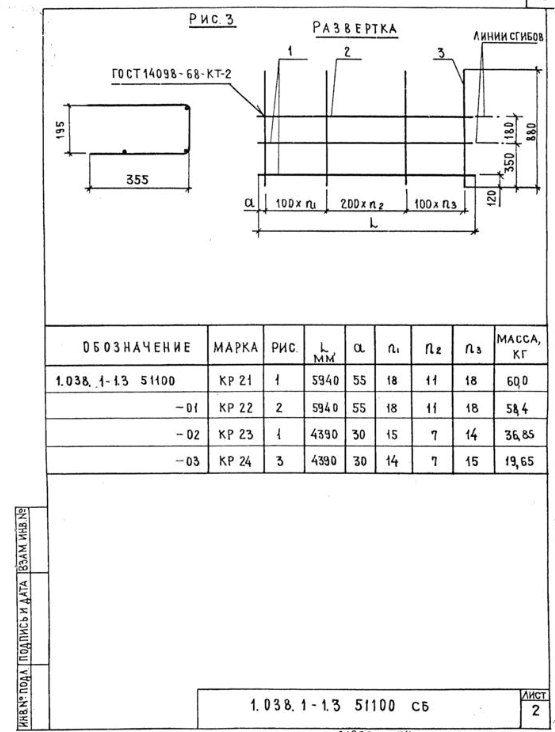

Для нашей конструкции можно использовать армирующую сетку в 2 нити, при этом нужно взять пруток Ø6-8 мм. Фурнитура должна быть проложена по всей длине перемычки и обвязана вязальной проволокой.

Совет: в этом случае сварка для соединения арматуры не нужна.

Как усилить опалубку

Для установки горизонтального щита опалубки необходимо сделать подпорки. Пренебрегать этим опасно, так как бетон имеет очень большой вес, примерно 2,5 тонны на 1 кубометр. м.

При заливке раствора в форму его сила тяжести может погнуть или сместить щиток, что может повредить форму будущего изделия, и переделать его уже будет невозможно. Поэтому к процессу следует отнестись серьезно.

Опалубка для железобетонных элементов

Расположите опору в центре проема ближе к окну и закрепите ее. Соедините внутренний край формы вертикальным щитом, чтобы форма не провисала.

Заливка формы бетоном

Используйте бетон М200 для заполнения перемычек. Для его приготовления необходимо подготовить щебень, песок и цемент в пропорции 2:5:1.

Совет: хорошо просейте песок, промойте гравий, чтобы на нем не осталось грязи. Используйте только свежий цемент, от него зависит прочность бетона.

Заливка изделия бетоном

При желании четверть можно установить в оконные проемы, выглядит очень практично и красиво. Такая перегородка сможет скрыть щели монтажной пеной, а также защитить ваш дом от холодного воздуха и сквозняков. По бокам и сверху окна четверть должна соответствовать размеру 50 мм, а нижняя часть, где установлен подоконник, 20 мм.

ЖБИ с четвертью

Совет: при самостоятельном изготовлении перемычек из железобетона на окна последние желательно делать с четвертью.

Из этой статьи вы узнали, как сделать железобетонные перемычки своими руками, что это такое и какие материалы и инструменты для этого нужны. также были даны подробные инструкции по размещению продуктов и их подбору по видам. Можно смело сказать, что при четком соблюдении приведенной инструкции у вас получится изготовить строительный элемент нужного уровня прочности.

Видео в этой статье поможет вам найти больше информации по этой теме.

При строительстве объектов из кирпича, искусственного и природного камня, а также пеноблоков требуется тщательная «расстановка» нагрузок над оконными и дверными проемами.

Для распределения веса и уменьшения его на отдельных участках в строительстве принято устанавливать специальные конструкции — бетонные перемычки, несущая способность которых определяется размерами, связанными с установленными нормами, а также их внутренней конструкцией.

Перемычка — вид ограниченного участка стены определенного размера, принимающий на себя часть веса кладки. Выступает связующим элементом конструкций с дополнительной функцией защиты от обрушения.

Типы «удерживающих элементов»

По способу укладки могут быть трех видов: рядовые, клиновидные и арочные. Это могут быть кирпичные, металлические подпорные элементы, а также они изготавливаются из железобетона. Необходимо рассмотреть каждый из этих видов более подробно.

Кирпичные опорные элементы

Собирается по размерам в систему, называемую «замком». Камни укладываются таким образом, что кирпичная перемычка выступает опорой при создании арочных элементов.
Важно! Все швы, поперечные и продольные, при кладке должны быть заполнены раствором, чтобы не осталось пустот, которые могут повлиять на прочность стены!

Возможность использования металлических перемычек

Это самый эффективный и простой вариант установки, который используется повсеместно. Металлические «удерживающие элементы» не требуют дополнительной обработки, просты в монтаже и способны нести значительные нагрузки. Их отличительной чертой является простота выбора и высокая скорость монтажных работ.

При монтаже конструкций из металла технология сборки предусматривает предварительные расчеты по защите от прогиба. Прочность определяется по существующей формуле.

Железобетонные опорные элементы

Железобетонные перемычки появились относительно недавно. Конструкция имеет ряд преимуществ перед металлическими изделиями, но есть и отрицательные моменты.

К положительным качествам можно отнести прочность и легкость по сравнению с металлическими вариантами. Их изготавливают на специализированных предприятиях, где обязательным правилом является соблюдение технологии. Стоимость таких перемычек ниже, чем изготовленных из металла. Единственным недостатком можно считать более сложную процедуру установки.

Производство железобетонных изделий

Изделия железобетонные (ЖБИ) изготавливаются на специализированных заводах, где производство предполагает применение закладных армирующих изделий. Их параметры варьируются от 0,4 до 0,6 мм. По конструкции они делятся на два типа — несущие и самонесущие.

К самонесущим относятся те, которые отвечают за нагрузку перекрытия и общую массу кладки над ним, а к несущим конструкциям относятся те, которые кроме собственного веса несут регулируемую нагрузку верхнего слоя кирпичной кладки.

В процессе производства используется марочный номер, относящийся к тяжелым смесям.

Типы железобетонных изделий

Это могут быть железобетонные изделия, выполненные в виде бруска. Длина ограждения штанги не превышает 250 мм. Возможны следующие варианты:

• балка (ПГ) — имеют выступ с четвертью для опоры;
• фасадные (ПФ) – используются как опоры для части кирпичной кладки, выступающей за периметр общей конструкции;
Плита
• (ПП), ширина которой превышает 250 мм.

Важно! Перед началом монтажных работ необходимо проверить опоры и места кладки уровнем. Тогда при положительных значениях можно заливать раствор.

Элемент каменной кладки

Следует отметить, что опора на стену из кирпича должна соответствовать определенному размеру. Глубина для стен составляет минимум 250 мм, а для перегородок этот показатель равен 200 мм. это минимальные значения при выполнении строительных работ.

Необходимые правила перевозки железобетонных изделий

Существуют определенные правила перевозки продукции, которых необходимо придерживаться. Это связано с заботой о качестве продукции, поставляемой конечному потребителю. Заказчик должен быть уверен, что вся продукция прибудет на строительную площадку в рабочем состоянии. Сортировка железобетонных изделий осуществляется в зависимости от марки. Для транспортировки продукция укладывается в контейнеры. Если речь идет о перевозке грузов по железной дороге, то железобетонные изделия размещаются вдоль продольной оси вагона.

При хранении высота штабеля не должна превышать двух метров. Также нужно оставить зазор между рядами уложенных продуктов. Минимальное расстояние прохода 250 мм. Изделия одного размера отделены друг от друга плотным материалом, чтобы снизить риск контакта с изделием и предотвратить его повреждение.

Производство «на дому»

Сегодня возможно изготовление конструкций кустарным способом. Для этого вам понадобится арматура, уголки, доски и гвозди, бетономешалка, обвязочная проволока, цемент и щебень, песок (для приготовления бетонного состава).

Сначала делается опалубка — в целях экономии ее можно залить в самом проеме. Это снижает финансовые затраты по сравнению с традиционным способом. Форма сделана из деревянных досок, которые образуют щиты. Их толщина должна быть более 25 мм. Крепление осуществляется с помощью гвоздей и шурупов. В проеме установлен щит, который опирается на подпорки. Затем последовательно выполняется армирование и штукатурка. Необходимо обратить особое внимание на качество и марку бетона.

Перемычки из пенобетона

Усиленный каркас отвечает за прочность перемычки из. Заменяется производство «ретенционных элементов» из железобетона. Заводы предпочитают производить легкие материалы вместо железобетона. Преимущества, марка которого определяется установленными стандартами, заключаются в его структуре наполнителя, обладающей низкой теплопроводностью, малой массой наряду с привычными нам свойствами железобетона.

К изделиям, производимым автоклавным твердением, относятся пенобетон и газобетон. Изготовленные таким образом удерживающие элементы прочнее, а взаимодействие с армированием (арматурой) и наполнением создает устойчивость материала к разрушению. Наполнение отвечает за сжатие, а армирование работает на растяжение.

На сегодняшний день существует стабильный спрос на перемычки из ячеистого бетона. Использование облегченных конструкций имеет ряд преимуществ:

• меньший вес, что позволяет укладывать вручную;
• снижение веса всего здания;
• низкая теплопроводность, позволяющая равномерно распределить тепловые характеристики по всей площади здания.
