Маркировка анкеров распорных: ГОСТ и монтаж распорных анкерных болтов

Содержание

Анкер-клин потолочный. Размер 6х40 с фото. Характеристики. Описание

Для быстрого монтажа подвесных конструкций производителями разработан удобный крепёж — анкер-клин. Конкретных российских стандартов, регламентирующих требования к именно таким крепежным изделиям пока не принято, поэтому специалисты больше ориентируются на параметры, указанные в технической документации известных производителей: HILTI, FISCHER, SORMAT, MUNGO. Наибольший интерес купить анкер-клин проявляют строители и электромонтажники. Для быстрого и прочного прикрепления подвесных конструкций из семейства анкерной техники это незаменимый крепёж.


Конструкция

Анкер-клин состоит из двух частей — тело анкера и распорный клиновой стержень. Тело анкера изготавливается в виде стержня с опорной (стопорной) шляпкой. На стержне выполнен особой формы вырез, обеспечивающий нужное направление распорного клина. Распорный клин — заостренный с одной стороны стержень.

Несложная конструкция придает анкер-клину ряд преимуществ. В первую очередь это простота монтажа и невысокая цена. Большой диаметр шляпки обеспечивает достаточную площадь прижима, что особенно важно при закреплении металлического листа, профиля, тонколистовых элементов.
Анкеры-клины, ввиду достаточно узкой специализации, выпускаются производителями всего в нескольких типоразмерах для разной толщины прикрепляемого материала. Например, у HILTI это версии DBZ 6/4,5 и DBZ 6/35; у FISCHER — FDN 6/5 и FDN 6/35. Конструкцию и размеры анкер-клина 6х40 смотри ниже.


Назначение

Анкер-клин применяется для крепления подвесных конструкций. Наиболее широкое применение крепежные изделия нашли при монтаже:

  • подвесных потолков

  • вентиляционных систем

  • металлических подконструкций

  • фасонного (уголок, швеллер), полосового проката

  • металлических листов

  • перфорированных лент

  • кабельных систем

Основанием для анкер-клина может быть бетон, строительный полнотелый камень, железобетон, силикатный кирпич. Рекомендуется использовать изделия на бетоне марок от С20/25 до С50/60. Допускается установка в бетоне С12/15, в бетоне с трещинами.

Материалы изготовления

Анкер-клин немецкого производства изготавливается из углеродистой стали для холодной высадки и холодной экструзии соответствующей DIN EN 10263-4-2002, китайского — из стали Q215 (аналоги Ст2кп, Ст2пс, Ст2сп). Антикоррозионная защита обеспечивается желтопассированным или белым цинковым покрытием, обычно толщиной 5 мкм.

Оцинкованная сталь обеспечивает крепежу хорошую прочность, термо- и антикоррозионную стойкость, эстетичный вид.

Особенности эксплуатации, монтажа

Для долгого срока службы такие изделия из оцинкованной углеродистой стали рекомендуется эксплуатировать внутри сухих помещений, не подвергать воздействию повышенной влажности.

Монтаж анкер-клина сквозной, очень прост и выполняется ударным способом. В отличии от анкерного болта, например, для его установки не нужен гаечный ключ.

Последовательность операций следующая:

  • в заранее отмеченной точке базового основания и прикрепляемой детали дрелью или перфоратором сверлится отверстие соответствующего диаметра

  • отверстие очищается от пыли и грязи сжатым воздухом, специальной грушей

  • прикрепляемая деталь прикладывается к основанию, отверстия сводятся и в них вставляется анкер-клин

  • ударами молотком по стопорной шляпке, тело анкера до упора забивается в отверстие. На этой стадии наносить удары по распорному клину нельзя

  • распорный клин забивается вровень со стопорной шляпкой

При выборе анкер-клина следует учесть рекомендации, изложенные в инструкции производителя. Для правильного выбора и установки анкер-клина производители регламентируют следующие параметры:

  • допустимые нагрузки на вырывание и срез (зависит от типа базового основания)

  • минимальные осевые расстояния (обычно 200 мм)

  • критические краевые расстояния (обычно 150 мм)

  • максимальная толщина прикрепляемой детали

  • эффективная глубина анкеровки

  • минимальная толщина базового основания (80-100 мм)

Маркировка, условное обозначение

Маркировка анкер-клина наносится на наружную поверхность стопорной шляпки или находится на бирке упаковки. Она включает версию крепежного изделия и его основные рабочие размеры. Например,

  • Анкер-клин HILTI DBZ 6/4,5

    DBZ — версия крепежного изделия

    6 — диаметр бура 6 мм

    4,5 — толщина прикрепляемой детали до 4,5 мм

  • Анкер-клин FISCHER FDN 6/35 (6х65)

    FDN — версия крепежного изделия

    6 — диаметр бура 6 мм

    35 — толщина прикрепляемой детали до 35 мм

    65 — длина анкера 65 мм

  • Анкер-клин 6х40 (китайского производства)
    6 — диаметр бура 6 мм
    40 — длина анкера 40 мм

Товары каталога:



Please enable JavaScript to view the comments powered by Disqus. comments powered by

Применение разных видов металлических распорных анкеров | Тандем

Среди всевозможных крепёжных элементов особое место занимают металлические распорные анкеры. Применение этого вида крепежа обеспечивает надёжную фиксацию соединяемых объектов. В большинстве случаев такие анкеры монтируются в бетонные, каменные или кирпичные основания для жёсткого крепления или навески технического оборудования, предметов мебели, строительных деталей и конструкций. В зависимости от предполагаемой нагрузки можно выбрать крепёж, подходящий по длине и диаметру. Каждой разновидности распорных элементов соответствует своя маркировка.

Область применения

В основном металлические анкеры применяются в строительстве и ремонте. Под их установку сначала высверливают отверстия соответствующего диаметра. Камень, бетон, кирпич сверлят перфораторными бурами.

Качественные анкеры производят из углеродистой, нержавеющей или оцинкованной стали. Поэтому их применяют как во внутренних, так и в наружных работах.

Разновидности распорных анкеров

При выборе металлического крепежа следует учитывать не только величину нагрузки, но и её направленность. Например, при потолочной установке продольно направленная нагрузка требует от анкера сопротивляемости к вырыванию из монтажной полости. При монтировании на вертикальную плоскость материал крепежа должен выдерживать поперечную нагрузку, сопротивляясь срезу металлических элементов

Анкеры бывают:

  • клиновые;
  • втулочные;
  • забивные;
  • латунные цанги.

Клиновые изделия ещё называют анкерными болтами или шпильками. Чем сильнее затягивать гайку на несущем резьбовом стержне, тем глубже будет входить клинообразный наконечник шпильки в распорную гильзу. Расширяясь, гильза обеспечивает плотное примыкание крепежа к внутренним стенкам высверленного отверстия.

Втулочные элементы отличаются от клиновых тем, что распорная гильза у них расположена почти по всей длине шпильки. Это даёт возможность применения в менее плотных основаниях, так как распор у них распределён по большей площади.

Если первые два вида изделий свободно вставляются в отверстия, а потом распираются затягиванием гайки, то забивные работают по-другому. Их распорные гильзы имеет внутреннюю резьбу и небольшой подвижный клин в концевой части. Гильзу вставляют в отверстие, после чего вбивают клин до упора с помощью специального штыря. За счёт этого гильза расширяется. Далее вкручивают крепёжный болт.

Латунные цанги схожи по строению с забивным крепежом, но вместо подвижного клина для распирания гильзы используется сам крепёжный болт, вместе с ввинчиванием которого увеличивается и степень распора внутри тела основания.

Маркировка

Распорные анкеры имеют свои цифровые и буквенные маркировочные обозначения, отображающие различные параметры изделий.

Например, маркировка анкерного болта М8 10/35х90 обозначает:

  1. Диаметр резьбы шпильки составляет 8 мм.
  2. Диаметр сверла для проделывания отверстия в основании – 10 мм.
  3. Толщина стыковочной части присоединяемого объекта не более 35 мм.
  4. Глубина монтажного отверстия в основании должна быть не менее 90 мм.

Зная принцип маркировки изделий и весовые параметры присоединяемых конструкций, подобрать нужный крепёж нетрудно.

Применение различных распорных анкеров

Распорные крепления достаточно универсальны, но для достижения определённых целей можно подбирать крепежи с наиболее подходящими формами частей, остающихся на виду после вставки в монтажную полость.

  1. При натягивании тросов, кабелей, верёвок или подвешивании люстр удобнее использовать крепления с кольцеобразным наконечником.
  2. Детали, сделанные в виде крюка, используют дня навески баков накопительных водонагревателей или другого съёмного оборудования.
  3. Шпильки с гайками удобны при создании надёжного долгосрочного крепления. Монтируемый объект можно сначала навесить на резьбовые штыри, избежав необходимости удерживать тяжесть на весу, а затем просто затянуть гайки ручным инструментом.
  4. Цанги часто используются установщиками различных коммуникационных линий, например, монтажниками разветвлённых вентиляционных систем, но этот вид крепежа применим и в фиксации штучных объектов.

Правильно подобранный и грамотно установленный металлический распорный анкер – это гарантия прочного, долговечного соединения.

конструкция и правила подбора размеров

  • ✓Разновидности забивного анкера
  • ✓Преимущества крепления с помощью забивного анкера
  • ✓Устройство забивного анкера и монтаж

Крепежные изделия – это важнейшая часть любых ремонтных, отделочных и строительных работ. Забивной анкер является одним из самых популярных видов крепежа и представляет собой распорную гильзу цилиндрической формы с внутренней резьбой и наружной областью, которая состоит из четырех сегментов.

Анкер устанавливается в предварительно высверленное отверстие и обеспечивает длительную и эффективную фиксацию предмета.
Array

Почему «СнабВент»?

Доступные цены, гарантированное качество продукции, доставка в любую точку России – вот далеко не полный перечень преимуществ работы с указанной компанией.

В онлайн-каталоге представлены следующие виды крепежных изделий: клиновые и метрические анкеры, саморезы и монтажные шины, болты и крепежные скобы, шурупы и монтажные профили, гибкие воздуховоды. Металлические изделия для крепежа всегда можно приобрести по оптимальным ценам.

Дополнительную информацию можно получить по контактным телефонам.

Материал для изготовления забивных анкеров и принцип их действия

Производятся в большинстве своем из латуни либо высокоуглеродистой стали. Для защиты от воздействия окружающей среды на поверхность элементов конструкции напыляют защитный антикоррозийный состав.

Латунные анкера в дополнительной защите не нуждаются. Еще одним их плюсом является пластичность латуни по сравнению со сталью, что упрощает процесс монтажа.

Для достижения большей механической прочности анкера выпускают цельными, без использования сварки и пайки. Внутренняя резьба изделия имеет форму конуса, а с боковин имеет технологические прорези, необходимые для формирования лепестков, выполняющих функцию распорок при забивании в анкер распорного элемента.

При его введении во втулку, он оказывает воздействие на ее конические стенки и распирает лепестки. Таким образом достигается сильное сцепление с несущей конструкцией – стеной, потолком, полом.

Давление лепестков на несущую конструкцию может повредить ее, поэтому не рекомендуется применять анкера для переборок из пено- и газобетона, очень осмотрительно для ракушечника, но можно смело применять для конструкций из бута или бетона.

Маркировка ГОСТ

Также немаловажной информацией, которая должна учитываться при выборе крепления, является классификация. Анкер клиновой ГОСТ разделен на 3 группы:

  • каркасная;
  • усиленная;
  • стандартная со средними параметрами.

Маркировка на изделии имеет большое значение. Если тщательно изучить ее, то выбрать качественный крепежный элемент будет достаточно просто. Особое внимание стоит уделить производителю. В строительном мире китайская продукция не вызывает доверия, так как есть сомнения, что для изготовления анкеров использовалась именно углеродистая сталь.

Классификация анкеров

Условно разбить на виды анкера можно по двум главным параметрам:

  • По материалу изготовления – сталь либо латунь;
  • По наличию либо отсутствию насечек с внешней стороны.

Латунные забивные анкера с точки зрения цены превосходят стальные, поскольку латунь – цветной металл, а стоит он значительно дороже черного.

И хотя прочностью сталь значительно превосходит латунь, по долговечности она уступает ввиду воздействия агрессивной окружающей среды.

Поскольку латунь пластична, не рекомендуется применять латунные анкера для крепления к потолку, где они будут испытывать значительные нагрузки в вертикальной плоскости.

При покупке крепежа обязательно необходимо узнать максимально выдерживаемый им вес, и приобретать крепеж с как минимум тройным запасом прочности, а лучше, чтобы максимально выдерживаемая анкером нагрузка вчетверо превосходила фактическую. Только с соблюдением этого требования можно считать крепление надежным.

Размеры и максимально допустимые нагрузки крепежа указываются на его упаковке. При монтаже анкеров в растрескавшиеся стены, параметр допустимой нагрузки уменьшают еще вдвое.

Назначение


Анкер забивной выступает крепежом, к которому предъявляются повышенные требования касательно прочности и надежности. Успешно использовать такое удобное средство может даже мастер, который не обладает профессиональными навыками.
Чтобы установить анкер забивной, не нужно подготавливать глубокие отверстия методом перфорации поверхностей. Подобный крепеж обладает специфической формой, которая обеспечивает надежность монтажа и способствует экономичному расходу.

Применяется анкер забивной при необходимости прочного закрепления громоздких строительных конструкций, тяжеловесных металлических секций, навесного оборудования на бетонном, каменном либо кирпичном основании.

Для чего нужны насечки

Насечки на поверхности латунных анкеров обеспечивают надежное их сцепление с материалом, в который они монтируются. Это позволяет значительно увеличить массу закрепляемых предметов.

Кроме насечек, конструктивных отличий от анкеров с гладкой внешней поверхностью втулки нет.

Анкерный гвоздь

Простой безрезьбовой анкер. Похож на забивные (Рис. 11). Втулка имеет с одного конца продольные разрезы (1), а с другого – низкую полукруглую отбортовку (2) и расклинивающий гвоздь (3). Втулка устанавливается до упора в основание отбортовкой с гвоздем наружу (Рис. 12). При вбивании гвоздя разрезная часть втулки раскрывается и происходит закрепление трением.

Рис. 11


Рис. 12

Правила монтажа

Прежде чем приступить к монтажу забивного анкера, необходимо сделать под него отверстие в несущей поверхностью. Делается оно сверлом соответствующего размеру анкера диаметра, чтобы он вплотную заходил в него.

Отверстие освобождается от строительного мусора. После этого анкер при помощи молотка забивается в отверстие, расклинивая лепестки втулки и обеспечивая надежное крепление. В него вкручивается болт либо шпилька, на которых в дальнейшем и будет держаться монтируемый предмет.

Популярные бренды

На торговых площадках представлена продукция отечественных и зарубежных производителей. Продукция отличается по качеству, стоимости и ассортименту. Родоначальником является немецкая компания Fischer.

Химические анкеры Superbond

Уникальными изделиями этого поставщика сегодня являются химические анкеры Superbond. Они устанавливаются в отверстия, сформированные методом алмазной резки. Допустимо применение в условиях прямого контакта с водой и при температуре от -40 до +150 градусов по Цельсию.

Анкеры Hilti

Анкеры Хилти для бетона стали производить спустя более 20 лет работы компании. Изначально, как и сегодня, речь шла об изготовлении инструментария. На мировом рынке продукция пользуется спросом более 70 лет.

Также достоинствами обладают изделия швейцарской компании Мунго. Основными плюсами являются долговечность, широкий спектр допустимых температур и показателей механической нагрузки. Тоже можно сказать об изделиях от Сормат из Финляндии.

Отечественные марки

Отечественные лидеры МКТ и Анкер-НН предлагают механические и химические анкеры практически для любых конструкций. Анкер-ДВ из Владивостока покоряет рынок с 1991 года.

Сегодня в ассортименте имеются крепежные изделия для бытового использования, на городском строительстве и производственных линиях. Подобно немецкому конкуренту активно развивается и в области разработки новых технологий.

Химические


Химические анкеры — разновидность крепежных элементов, которые кроме силы трения и сопротивления материала также используют силу склеивания посредством использования синтетических смол.

Тем самым обеспечивается дополнительная фиксация. Химический крепеж применяется при закреплении особо тяжелых конструкций либо при работе с пористым и мягким материалом.

Мнение эксперта

Торсунов Павел Максимович

Химический анкер обычно представляет собой стандартную шпильку. После высверливания отверстия его стенки продуваются и покрываются клеящим составом, после чего вставляется анкер. Недостатком химических анкеров является невозможность использования крепежа сразу — необходимо подождать, пока клеящий состав наберет максимальную прочность.

В землеустройстве


Анкерные изделия, изготовленные из пластика, нашли применение в землеустройстве и используются для укрепления берегов, устройства дорожных насыпей и трубопроводов.

Крепежные элементы обладают повышенной ударопрочностью и морозоустойчивостью, способен противостоять воздействию грунтовых вод, опасных химических веществ и коррозии.

Пластиковые крепежные элементы имеют T-образную форму длиной от 60 до 120 сантиметров. При вбивании в грунт и монтаже АТР-клипа крепежные элементы соединяются полимерным тросом и образуют объемную георешетку.

Найдите нужную продукцию — Sormat RU

Найдите нужную продукцию — Sormat RU

Мы используем файлы cookie, чтобы облегчить пользование нашим веб-сайтом. Узнайте больше »

Home > Продукция

Распорные анкеры Анкеры с подрезкой Анкерные шурупы Другие металлические анкеры Химические анкеры Дюбеля и дюбель-гвозди Крепления для листовых и Пустотелых материалов Крепеж для фасадных систем Буры Аксессуары Электромонтажный крепеж Хомуты Газобетон Листовые материалы Кирпичная кладка Бетона Пустотелая плита Легкий керамзит Природный камень Силикатный кирпич Термоизоляционным плитам Сухие помещения Влажные помещения, сельская местность на улице На улице Агрессивная ETA & DoP Росстрой Маркировка СЕ Коррозионная стойкость Огнестойкость Сейсмическая стойкость Контакт с питьевой водой Гигиенический сертификат Нержавеющая сталь А2 Нержавеющая сталь А4 Никелерованная латунь Оциковка под давлением Сталь повышенной коррозионной стойкости HCR Сталь, Нано-покрытие Сталь, горячеоцинкованная Сталь, механически гальванизированная Сталь, оцинкованная Сталь, оцинкованная (25µm) листовая Сталь, оцинкованная листовая Термопластичный эластомер

Результаты поиска

Январь 24, 2022 7:41 пп GMT

Применение анкеров: забиваемый, распорный и химический

Главная / Статьи / Применение анкеров: забиваемый, распорный и химический

Забиваемый анкер

Анкер с немецкого языка переводится, как якорь. То есть уже из самого названия понятно, что он выступает в качестве приспособления, которое помогает скреплять воедино отдельные конструкционные детали. На данный момент имеется огромное количество всевозможных разновидностей анкеров, однако анкер клиновой, а также анкер забиваемый пользуются самым большим спросом, поскольку в состоянии обеспечивать максимально возможную прочность креплении. В то же самое время такие анкеры достаточно просты по своей конструкции. Кроме того, ими пользуются в процессе работы с самыми разными поверхностями. В качестве наиболее распространенных оснований выступают следующие:

  1. Блоки из бетона.
  2. Каменные плиты (в основе – природный камень).
  3. Всевозможные конструкции из кирпича и цемента.

Вне зависимости от материала основания, забиваемый анкер отлично держится. Что касается метизов, то без них сегодня довольно сложно представить себе любой вид строительных, а также монтажных работ. Установить анкер довольно просто. Для начала понадобиться проделать специальное отверстие с заранее определенным диаметром и длиной. На следующем этапе в отверстие забивается анкерный болт и разжимается гильза (используется специальный инструмент). Ту или иную крепежную деталь при необходимости можно ввинтить непосредственно в анкер. Не стоит забывать о том, что диаметр анкерной резьбы должен полностью соответствовать с использующейся деталью, которую необходимо закрепить.

Все забиваемые анкера отличаются друг от друга не только размерами гильзы, но также и диаметром своей резьбы. Кроме того, некоторые разновидности забиваемых анкеров могут быть оборудованы насечками, расположенными на том конце анкера, который будет погружаться в основание. Благодаря подобным насечкам анкер надежно фиксируется в отверстии и не прокручивается в процессе монтажных работ.

Распорный анкерный болт

Необходимо отметить, что такой анкерный болт, как и черные гвозди строительные используются на сегодняшний день с целью закрепить раму (либо деревянную, либо металлическую) или же дверную коробку к бетонному основанию или же к основанию из строительного камня. Из чего состоит распорный анкерный болт?

  1. Разрезанная стальная втулка.
  2. Конусная гайка.
  3. Винт, имеющий шлиц.

На самом деле, что касается крепления анкера, то оно достаточно простое. Когда винт закручивается во втулку (конусообразную), она в свою очередь втягивается в дюбель и прочно фиксируется на своем месте. Как результат, в изготовленном отверстии стенки дюбеля распираются, поэтому детали надежно фиксируются в необходимом положении. Отсутствие прокручивания внутри отверстия обеспечивается благодаря ребрам, которыми оснащены анкеры.

Химический крепеж и химический анкер

За последние несколько лет большой популярностью стал пользоваться так называемый химический крепеж. Таким образом, место скрепления деталей становиться максимально незаметным. Чтобы осуществить химический крепеж, используются специальные химические дюбеля, которые по-другому еще называются анкерами-шпильками. Как правило, химическими дюбелями пользуются для скрепления между собой стальных и деревянных конструкций предметов мебели.

Кроме того, довольно часто можно услышать еще одно название химического анкера – анкер клеевой, так как он состоит из стержня, а также искусственной смолы. Такая смола имеет отличную возможность проникать глубоко в поры того или иного материала, тем самым, обеспечивая надежное скрепление. После того, как данная процедура завершена, можно приступать к ввинчиванию нужного элемента. Кроме того, такая конструкция дает возможность работать с пустотелыми материалами.

Все статьи →

конструкция и правила подбора размеров


Для того чтобы осуществить крепление какого-либо увесистого предмета к стене, полу либо потолку, применяются забивные анкера. Как правило, используют изделия из латуни, а при необходимости в особо прочном креплении задействуют стальные забивные анкера.

Какие бывают виды изделий, область применения, правила монтажа, примеры и фото забивных анкеров далее в тексте.

Область применения и устройство

При необходимости крепежа массивного предмета к стене, а также в случае, когда он будет подвергаться значительным статическим и динамическим нагрузкам, например, настенный турник, идут в ход забивные анкера из высокопрочных материалов, поскольку пластмассовый дюбель с подобной задачей не справится.

Не стоит путать между собой эти два вида крепежа, поскольку они, помимо того, что рассчитаны на разные нагрузки, отличаются внешне и по строению.

Конструктивно анкер состоит из следующих элементов:

  • втулка из прочного металла с прорезями;
  • распорный элемент с расположенной на нем еще одной втулкой.

Пошаговая установка анкера

    Монтажные работы выполняются поэтапно и состоят из следующих шагов:

  • Сверление отверстия
    . Для монтажа отверстий в особо прочных бетонных основаниях следует использовать сверло с победитовым наконечником. Если отверстий больших диаметров, то сверление выполняется алмазной коронкой. Очень важно, чтобы диаметр в точности совпадал с толщиной анкера — при его свободном вхождении в отверстие «от руки» про надёжную фиксацию можно забыть. Засверливаться нужно на глубину, равную длине анкера.
  • Очистка отверстия
    . Она позволяет одновременно решить сразу две задачи: обеспечить установку анкерного болта и исключить подушку из пыли и мелких частичек, мешающей нормальной фиксации забивного анкера. Нужно тщательно удалить пыль, крошку и посторонние предметы, воспользовавшись для этого пылесосом и небольшой кисточкой. Также можно использовать медицинскую грушу или сжатый воздух в баллончике для продувки отверстия.
  • Монтаж анкера
    . В подготовленное место анкер устанавливается «от руки», насколько это возможно. Затем ударами молотка крепёжное изделие вбивается в стену. В этот момент происходит расклинивание распорной части анкера, обеспечивающее его надёжную фиксацию в посадочном месте. Не стоит наносить излишне интенсивные удары: это может привести к повреждению основания.
  • Затем в анкер вворачивается шпилька для дальнейшего крепления предмета или строительной конструкции.

Анкер забивной под шпильку является одним из наиболее востребованных видов крепёжных элементов, широко применяемых в гражданском строительстве. Низкая отпускная цена и высокая скорость монтажа сочетаются в нём с выдающимися несущими способностями. Узнать подробнее об особенностях выбора и монтажа забивных анкеров Вы можете, связавшись с представителями нашей компании любым удобным для Вас способом.

Материал для изготовления забивных анкеров и принцип их действия

Производятся в большинстве своем из латуни либо высокоуглеродистой стали. Для защиты от воздействия окружающей среды на поверхность элементов конструкции напыляют защитный антикоррозийный состав.

Латунные анкера в дополнительной защите не нуждаются. Еще одним их плюсом является пластичность латуни по сравнению со сталью, что упрощает процесс монтажа.

Для достижения большей механической прочности анкера выпускают цельными, без использования сварки и пайки. Внутренняя резьба изделия имеет форму конуса, а с боковин имеет технологические прорези, необходимые для формирования лепестков, выполняющих функцию распорок при забивании в анкер распорного элемента.

При его введении во втулку, он оказывает воздействие на ее конические стенки и распирает лепестки. Таким образом достигается сильное сцепление с несущей конструкцией – стеной, потолком, полом.

Давление лепестков на несущую конструкцию может повредить ее, поэтому не рекомендуется применять анкера для переборок из пено- и газобетона, очень осмотрительно для ракушечника, но можно смело применять для конструкций из бута или бетона.

Где используют забивной анкер?

Стальной забивной анкер имеет широкую область применения в сфере строительных и отделочных видов работ. Благодаря этой детали удается закрепить различные предметы, которые отличаются между собой массой и размерами. Данные крепежи имеют небольшое сходство с дюбелями.

Отличительной чертой анкеров считается утолщенное основание и многогранная резьба по всей длине втулки. Они предназначаются для фиксации спортивного инвентаря, мебельной атрибутики и сантехнического оборудования.

В составе конструкции забивного анкера выделяют ряд элементов. К ним относят:

  • металлическая втулка. На поверхности имеются резные грани;
  • раздвигающаяся упорная накладка;
  • распорный элемент.

Для прочности раздвигающуюся накладку изготавливают из углеродистой стали или сверхпрочного пластика. В процессе ввинчивания крепежа на её поверхности раздвигаются специальные насечки в виде крыльев. Эти элементы оказывают максимальное сопротивление в полости стены. Такие изделия, рекомендуется выбирать для сыпучих и рыхлых поверхностей.

Для чего нужны насечки

Насечки на поверхности латунных анкеров обеспечивают надежное их сцепление с материалом, в который они монтируются. Это позволяет значительно увеличить массу закрепляемых предметов.

Кроме насечек, конструктивных отличий от анкеров с гладкой внешней поверхностью втулки нет.

Как правильно монтировать забивной анкер:

  • первоначально, необходимо подготовить отверстие, куда будет устанавливаться анкер;

Для этого нужна мощна дрель и победитовое сверло. Необходимо предварительно рассчитать диаметр. Это делается для того, чтобы забивной анкер полностью входил в отверстие и при этом не оставалось люфтов.

При использовании анкеров с большим диаметром нужно применять алмазную коронку. Затем следует полностью очистить отверстие от пыли, мусора;

  • после очистки отверстие повторно продувается. Затем в него устанавливается анкер до упора;

Для забивки необходимо использовать молоток. Однако это нужно делать аккуратно во избежание повреждений забивного анкера.

  • вкрутить крепеж-метиз монтируемой конструкции.

Правила монтажа

Прежде чем приступить к монтажу забивного анкера, необходимо сделать под него отверстие в несущей поверхностью. Делается оно сверлом соответствующего размеру анкера диаметра, чтобы он вплотную заходил в него.

Отверстие освобождается от строительного мусора. После этого анкер при помощи молотка забивается в отверстие, расклинивая лепестки втулки и обеспечивая надежное крепление. В него вкручивается болт либо шпилька, на которых в дальнейшем и будет держаться монтируемый предмет.

Конструкция анкера забивного типа и его применение

Под анкером понимается изделие, цель которого заключается в том, чтобы закреплять и удерживать в несущих основаниях какие-либо конструкции. Некоторые хозяева часто путают этот крепеж с дюбелями. Обсуждаемый нами анкер – это сложное приспособление, которое выдерживает большой вес и используется в твердых материалах, крепить в нем нужно резьбовые элементы, например, шпильки, на которые потом навешивается требуемая конструкция.

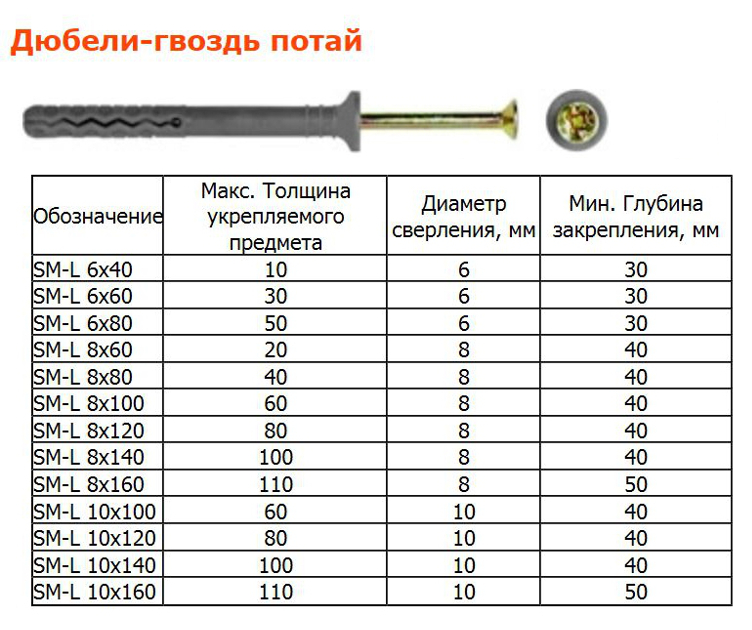

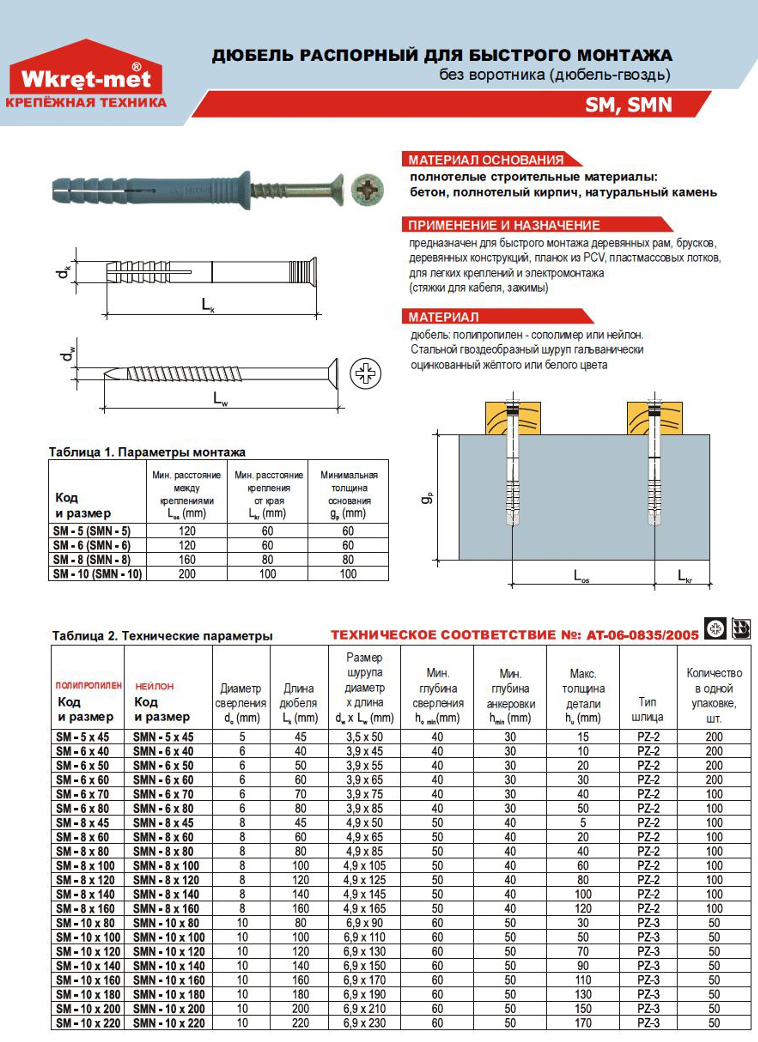

Дюбель же выглядит проще, иногда почти примитивно, подходит для пористых материалов, может выдержать, не деформируясь, значительно меньший вес, чем предлагаемый анкер. Отличается и способ крепления: что-либо прикрепить к нему можно только вкручиванием шурупа сквозным способом (он должен пройти через монтируемую деталь и зайти в дюбель, закрепленный в стене). Насколько дюбель – менее основательная конструкция, говорит и тот факт, что бывают даже пластиковые изделия.

Анкер забивного типа состоит из таких элементов, как металлическая втулка, на которой имеются прорези по всей длине, еще одна втулка, находящаяся на распорном элементе, и сам распорный элемент. Для изготовления данных крепежных элементов используется высокопрочный металл или углеродистая сталь. Часто поверхность их дополнительно обрабатывается, это позволяет уберечь изделия от коррозии и продлить срок службы.

Стандартные забивные анкеры изготавливают в основном из сплошного материала (без сварных швов). Это позволяет сделать их наиболее надежными и прочными. Отверстие в них снабжено внутренней резьбой в форме конуса и прорезями со специальной обработкой. Когда распорный элемент загоняется в корпус, конус этот во время удара будет разжат в сужающейся части отверстия. Забивается он обычным молотком.

Конструкция и принцип действия анкера

Анкер имеет цилиндрическую форму со сквозным внутренним отверстием, конусовидно сходящимся в области четырехсегментной распорной зоны. Во внутреннем отверстии нарезана резьба. На внешней поверхности цилиндра присутствуют насечки, для предотвращения прокручивания цанги.

Анкер забивной имеет распорный конус, обеспечивающий первоначальное расклинивание распорной зоны. Вкручивании шпильки в анкер обеспечивает дополнительное расклинивание. Расклинивание цанги латунной происходит только за счет вкручивания метрического болта.

Распорный анкер Power-Stud+® SD1 1/2″ x 4-1/2″, 50 шт. в коробке

Powers — 7423SD1 Распорный анкер Power-Stud+® SD1 1/2″ x 4-1/2″

Эти анкеры поставляются в упаковке по 50 штук и предназначены для крепления элементов к бетону.

  • Размер биты 1/2 дюйма
  • Минимальное крепление 2-1/4″
  • Длина резьбы 2-3/4 дюйма
  • Оцинкованная для использования внутри помещений
  • Не использовать при вибрационных нагрузках
  • В комплекте с оцинкованными гайками и шайбами ​​
  • Диаметр 1/2 дюйма x длина 4-1/2 дюйма
  • Расстояние должно быть не менее 10 диаметров анкера
  • Бесплатная доставка для всех заказов на сумму более 25 долларов США.00

Спецификация продукции

Размер бита 1/2 дюйма
Минимальная заделка 2-1/4″
Длина резьбы 2-3/4″
Тип резьбы 1/2″ — 13
Бетон 2000 фунтов на квадратный дюйм — выдвижной (фунты) * 2999
Бетон 2000 PSI — сдвиг (фунты) * 5564
Тип Мужской
Первичный Только бетон
Диаметр 1/2 дюйма
Длина 4-1/4″
Материал Углеродистая сталь с цинковым покрытием
Окружающая среда Сухой
Кол-во в коробке 50
Минимальное расстояние 5 дюймов
Минимальное расстояние от края 2-1/2″
Максимальная толщина крепления 1-1/2″
Минимальный диаметр отверстия крепления (на месте) 5/8 дюйма
Минимальный диаметр отверстия крепления (отверстие с точками) 1/2 дюйма
Идентификационный код длины Ф
Максимальный крутящий момент 50–60 футов. / фунты
Размер ключа для гайки 3/4″
Измерение длины Конец в конец
Торговая марка Пауэрс

* Указанные значения являются средними предельными значениями и предлагаются только в качестве ориентира и не гарантируются. Коэффициент безопасности 4:1 или 25% обычно считается безопасной рабочей нагрузкой

.

Применение
Анкер изготовлен из углеродистой стали и оцинкован.Этот анкер предназначен для использования только в бетоне и никогда не должен использоваться в базовом материале из блоков или кирпича.

Окружающая среда
Анкер предназначен для использования в сухой среде.

Диаметр отверстия/диаметр сверла
Для анкера необходимо просверлить отверстие диаметром 1/2 дюйма в основном материале (только в бетоне). дрель

Диаметр анкера
Диаметр анкера 1/2 дюйма.

Анкер длины
Длина анкера 4-1/2″

Тип резьбы
Резьба на анкере представляет собой национальную грубую резьбу размером 1/2 дюйма с 13 витками на дюйм, обычно называемую 1/2-13.

Длина резьбы
Длина резьбы на анкере составляет 2-3/4 дюйма.

Упаковка
Анкер упакован по 50 штук в коробку с гайками и шайбами ​​соответствующего количества и диаметра.

Минимальная глубина заделки
Минимальная глубина заделки анкера в бетон составляет 2-1/4 дюйма. Следовательно, анкер должен быть установлен так, чтобы анкер был погружен в бетон не менее чем на 2-1/4 дюйма.

Глубина отверстия
Глубина отверстия, необходимого для анкера, должна быть как минимум на 1/2 дюйма глубже, чем анкер будет проникать в бетон. Это позволит пыли, образующейся в процессе установки, упасть, что предотвратит погружение анкера в отверстие до полного проникновения в бетон.

Максимальная толщина крепления
Максимальная толщина крепления или максимальная толщина материала, скрепляемого анкером, составляет 1-1/2 дюйма. Это гарантирует соблюдение минимального заглубления в 2-1/4 дюйма.

Размер ключа
Размер ключа, необходимого для поворота гайки и установки анкера, составляет 3/4″.

Значение крутящего момента
Для правильной установки в бетоне анкер должен быть затянут с усилием от 40 футов/фунтов.

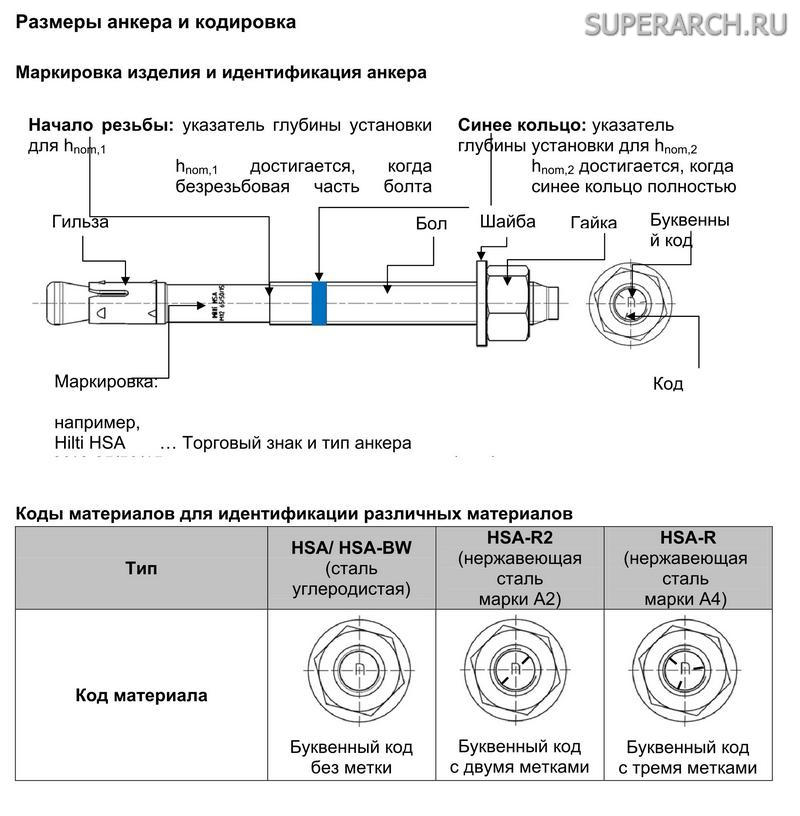

Маркировка
Анкер проштампован буквой G на резьбовом конце, чтобы можно было проверить анкер после установки.Буква «G» обозначает общую длину анкера от 4-1/2 до 5 дюймов, но не включая ее.



Технические данные

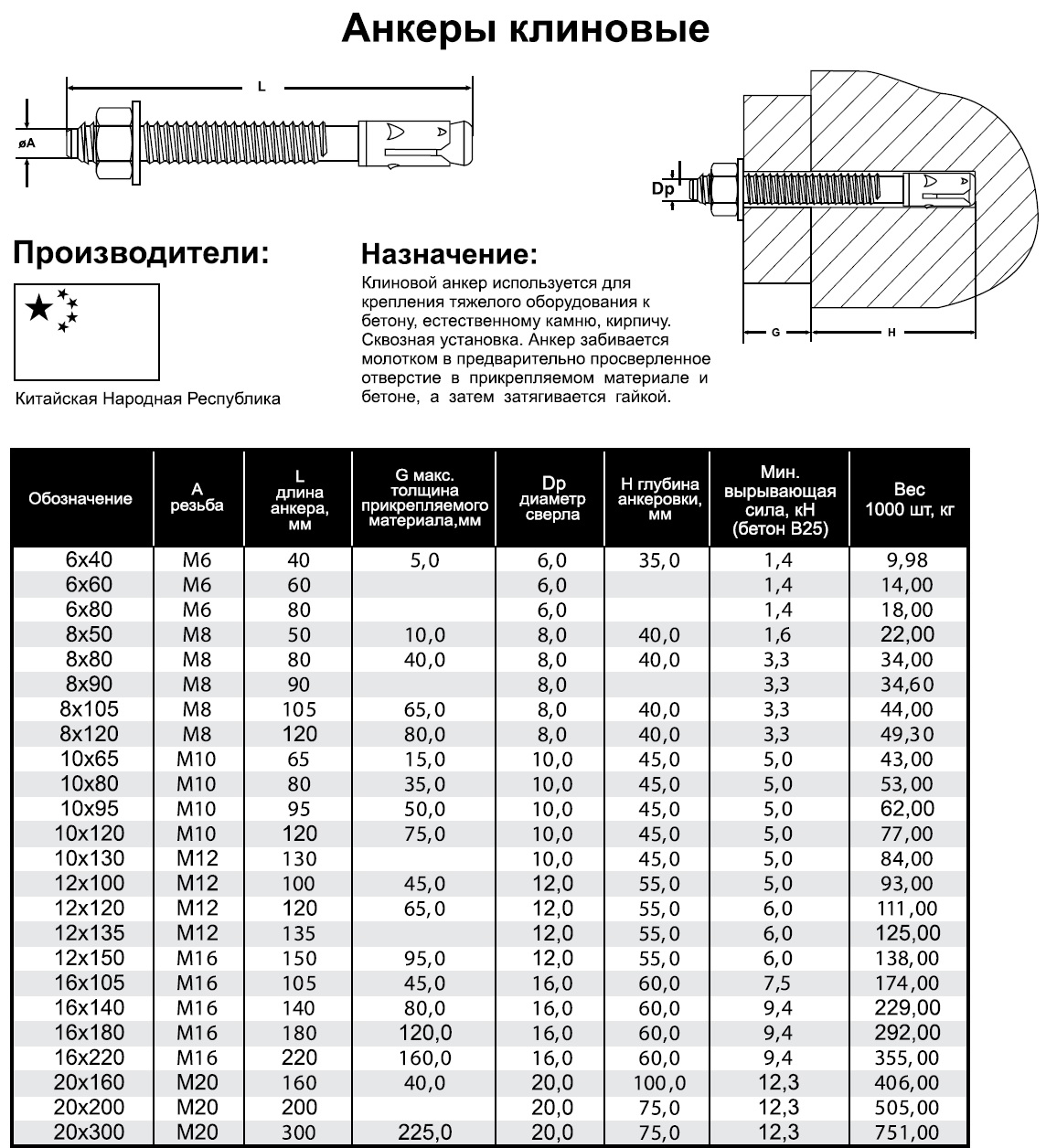

Клиновой распорный анкер Powers Power-Stud®+ SD1

«> Деталь № Размер Длина резьбы Цена Количество
Power-Stud®+ SD1 *-7400SD1 -Коробка из 100 штук 1/4″-1-3/4″ 3/4″
«> Power-Stud®+ SD1 *-7402SD1- Коробка из 100 штук 1/4 «х 2-1/4» 1- 1/4″
Power-Stud®+ SD1 *-7404SD1- Коробка из 100 штук 1/4 «х 3-1/4» 2-1/4″
«> Power-Stud®+ SD1 *-7410SD1- Коробка из 50 штук 3/8″ х 2-1/4″ 7/8″
Power-Stud®+ SD1 *-7412SD1- Коробка из 50 штук 3/8 «х 2-3/4» 1-3/8″
«> Power-Stud®+ SD1 *-7413SD1- Коробка из 50 штук 3/8 «х 3» 1-5/8″
Power-Stud®+ SD1 *-7414SD1- Коробка из 50 штук 3/8″ х 3-1/2″ 2-1/8″
«> Power-Stud®+ SD1 *-7415SD1- Коробка из 50 штук 3/8″ х 3-3/4″ 2-3/8″
Power-Stud®+ SD1 *-7416SD1- Коробка из 50 штук 3/8 «х 5 3-5/8″
«> Power-Stud®+ SD1 *-7417SD1- Коробка из 50 штук 3/8 «х 7» 5-5/8″
Power-Stud®+ SD1 *-7430SD1- Коробка из 25 штук 5/8″ х 3-1/2″ 1-1/2 дюйма
«> Power-Stud®+ SD1 *-7432SD1- Коробка из 25 штук 5/8″ х 4-1/2″ 2-1/2″
Power-Stud®+ SD1 *-7433SD1- Коробка из 25 штук 5/8 «х 5» 3″
«> Power-Stud®+ SD1 *-7434SD1- Коробка из 25 штук 5/8 «х 6» 4″
Power-Stud®+ SD1 *-7436SD1- Коробка из 25 штук 5/8 «х 7» 5 дюймов
«> Power-Stud®+ SD1 *-7438SD1- Коробка из 25 штук 5/8″ х 8-1/2″ 6-1/2″
Power-Stud®+ SD1 *-7439SD1- Коробка из 25 штук 5/8 «х 10» 8 дюймов
«> Power-Stud®+ SD1 *-7440SD1- Коробка из 20 штук 3/4″ х 4-1/4″ 1-3/4″
Power-Stud®+ SD1 *-7441SD1 — 20 шт. в упаковке 3/4″ х 4-3/4″ 2-1/4″
«> Power-Stud®+ SD1 *-7442SD1- Коробка из 20 штук 3/4″ х 5-1/2″ 3″
Power-Stud®+ SD1 *-7444SD1- Коробка из 20 штук 3/4″ х 6-1/4″ 3-3/4″
«> Power-Stud®+ SD1 *-7446SD1- Коробка из 20 штук 3/4 «х 7» 4-1/2 дюйма
Power-Stud®+ SD1 *-7448SD1- Коробка из 10 штук 3/4″ х 8-1/2″ 6 дюймов
«> Power-Stud®+ SD1 *-7449SD1- Коробка из 10 штук 3/4 «х 10» 7-1/2″
Power-Stud®+ SD1 *-7451SD1- Коробка из 10 штук 3/4 «х 12» 9-1/2″
«> Power-Stud®+ SD1 *-7450SD1- Коробка из 10 штук 7/8 «х 6» 2-3/4″
Power-Stud®+ SD1 *-7452SD1- Коробка из 10 штук 7/8 «х 8» 4-3/4″
«> Power-Stud®+ SD1 *-7454SD1- Коробка из 10 штук 7/8 «х 10» 6-3/4″
Power-Stud®+ SD1 *-7461SD1- Коробка из 10 штук 1 «х 6» 2-3/8″
«> Power-Stud®+ SD1 *-7463SD1- Коробка из 10 штук 1 «х 9» 5-3/8″
Power-Stud®+ SD1 *-7465SD1- Коробка из 5 штук 1 «х 12» 8-3/8″
«> Power-Stud®+ SD1 *-7473SD1- Коробка из 5 штук 1-1/4″ х 9″ 4-3/4″
Power-Stud®+ SD1 *-7475SD1- Коробка из 5 штук 1-1/4″ х 12″ 7-3/4″
«> Power-Stud®+ SD1 *-7420SD1- Коробка из 50 штук 5/8″ х 3-1/2″ 1-1/2 дюйма
Power-Stud®+ SD1 *-7424SD1- Коробка из 50 штук 3/8 «х 2-3/4» 1-3/8″
«> Power-Stud®+ SD1 *-7426SD1- Коробка из 25 штук 3/8 «х 2-3/4» 1-3/8″
Power-Stud®+ SD1 *-7427SD1- Коробка из 25 штук 3/8 «х 2-3/4» 1-3/8″
«> Power-Stud®+ SD1 *-7428SD1- Коробка из 25 штук 3/8 «х 2-3/4» 1-3/8″
Power-Stud®+ SD1 *-7422SD1- Коробка из 50 штук 1/2″ х 3-3/4″ 2″
«> Power-Stud®+ SD1 *-7423SD1- Коробка из 50 штук 1/2″ х 4-1/2″ 2-3/4″

ICC-ES выпускает ESR-2502 для крепления клиновых распорных анкеров для использования в верхней части стальных профилей настила с 2.Толщина покрытия 5 дюймов

ICC-ES выпускает ESR-2502 для крепежа Powers для клиновых распорных анкеров
Первый опубликованный ESR, покрывающий клиновые распорные анкеры для использования в верхней части стальных профилей настила с толщиной верхней части 2,5 дюйма

Приверженность

ICC Evaluation Service (ICC-ES) к обслуживанию клиентов и быстрое рассмотрение лучших в отрасли отчетов об оценке привели к быстрому обновлению Powers Fasteners ESR-2502, включающему признание новых клиновых распорных анкеров Powers Power-Stud+. Анкеры SD2 из углеродистой стали, анкеры Power-Stud+ SD4 из нержавеющей стали и анкеры Power-Stud+ SD6 из нержавеющей стали в бетоне с трещинами и без трещин.DEWALT (Stanley Black & Decker) является дополнительным участником этого отчета. Отчет подтверждает соответствие конструкции международным нормам 2015, 2012, 2009 и 2006 годов, международным строительным нормам Абу-Даби и строительным нормам Флориды и предоставляет специалистам по проектированию и строительству новые возможности для строительства безопасных и соответствующих нормам конструкций.

«Обеспечение того, чтобы структурно связанные продукты соответствовали требованиям кодекса, важно для устойчивости зданий и, в конечном итоге, для безопасности жизни», — сказал президент ICC-ES Шахин Мойнян.«Наши инженеры тщательно оценили эти продукты на соответствие коду, используя новейший процесс, который помог быстро довести этот проект до завершения».

Анкеры Powers Power-Stud+ SD2 из углеродистой стали и анкеры SD4 и SD6 из нержавеющей стали используются для сопротивления статическому, ветровому и сейсмическому растяжению и сдвиговым нагрузкам в бетоне нормальной и легкой плотности с трещинами и без трещин.

«ICC-ES работала тщательно и эффективно и смогла опубликовать этот отчет чуть более чем за четыре месяца, — сказал вице-президент Powers Fasteners по техническим услугам Марк Циглер.«Мы рады возможности предложить клиновые распорные анкеры для использования в верхней части стальных профилей настила с толщиной покрытия 2,5 дюйма в дополнение к распорным анкерам из углеродистой и нержавеющей стали для растрескавшегося бетона и сейсмических применений. С отчетом об оценке ICC-ES должностные лица Кодекса смогут с уверенностью утверждать эти продукты для установки после просмотра отчета».

Анкеры представляют собой механические распорные анкеры с регулируемым крутящим моментом, состоящие из корпуса анкера, распорного клина (клипсы), шайбы и шестигранной гайки.Корпус анкера состоит из высокопрочного стержня из углеродистой или нержавеющей стали с резьбой на одном конце и конической оправкой на другом конце. Коническая оправка заключена в трехсекционную распорную скобу, которая свободно перемещается по оправке. Движение распорной скобы сдерживается конусом оправки и манжетой.

ESR-2052 включает инструкции по проектированию и установке, условия использования, информацию о необходимых специальных проверках и несколько подробных таблиц и рисунков, помогающих при проектировании, изготовлении и проверке соответствия нормам.

О ICC-ES
ICC-ES, некоммерческая компания с ограниченной ответственностью, является ведущей службой США по оценке инновационных строительных материалов, компонентов и систем. Отчеты об оценке ICC-ES (ESR), списки строительных продуктов и списки PMG предоставляют доказательства того, что продукты и системы соответствуют требованиям кодексов и технических стандартов. Отчеты обеих программ листинга теперь принимаются в Канаде. Экологические программы ICC-ES выпускают экологические отчеты VAR, подтверждающие соответствие продукта конкретным целям устойчивого развития, определенным современными нормами, стандартами, экологическими рейтинговыми системами и экологическими критериями ICC-ES. Экологические программы предлагают экологические декларации продукции (EPD) и валидацию/проверку EPD для удовлетворения глобального рыночного спроса на научно обоснованную, прозрачную информацию гарантированного качества об экологических характеристиках продукта. ICC-ES является членом группы компаний ICC. Для получения дополнительной информации посетите сайт www.icc-es.org.

%PDF-1.6 % 1 0 объект >/Метаданные 2 0 R/Страницы 3 0 R/StructTreeRoot 5 0 R/Тип/Каталог>> эндообъект 2 0 объект >поток 2020-08-26T16:51:20-05:002020-08-26T16:51:20-05:002020-08-26T16:51:20-05:00Adobe InDesign CC 2015 (Windows)application/pdfuuid:8b83df15-3a90 -4d34-8bb5-038e4d51ef68uuid:34d269da-f1e9-44ef-9e5f-c955d29a1021Библиотека Adobe PDF 15.0 конечный поток эндообъект 3 0 объект > эндообъект 5 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 108 0 объект > эндообъект 109 0 объект > эндообъект 110 0 объект

Анкеровка стойки на бетоне

Q : Как прикрепить деревянный столб к старым бетонным ступеням крыльца?

A : Дон Бойвин, подрядчик и мастер из Хайанниса, Массачусетс. , отвечает : Существует множество вариантов крепления столба к существующему бетону, но хитрость при выборе правильного анкера заключается в оценке состояния бетона. Если бетон старый и неустойчивый, некоторые анкеры могут быть более эффективными, чем другие. К сожалению, я не знаю хорошего и недорогого способа для ремонтника проверить прочность бетона.

Имейте в виду, что в соответствии с нормами ограждения требуются, когда поверхность для ходьбы находится на высоте 30 дюймов или более над землей, а стойки должны выдерживать боковое давление в 200 фунтов.В таких случаях лучше проконсультироваться с инженером, но даже в этом случае будет сложно оценить целостность бетона без какого-либо метода испытаний.

Недавно мне удалось попробовать несколько разных анкеров при установке некоторых стоек на набор старых бетонных ступеней. Самая высокая пешеходная поверхность этих бетонных ступеней была менее чем на 30 дюймов выше уровня земли, поэтому правила кодекса не применялись.

Я не мог использовать накладные анкеры для стоек (на поверхности проступи ступени), потому что болты располагались бы слишком близко к краю бетона, и ширина ступеней была бы уменьшена.Вместо этого я использовал анкеры, чтобы прикрепить обработанные стойки 4×4 непосредственно к сторонам ступеней, где было больше бетона, в который можно было врезаться.

Три варианта анкеровки: эпоксидная смола, анкер с молотком и клиновой анкер.

Первыми анкерами, которые я попробовал, были здоровенные клиновидные анкеры размером 1/2 дюйма на 6 дюймов — по два на каждую стойку. Клиновые анкеры вставляются в просверленные отверстия, и затягивание гайки на одном конце анкера заставляет втулку на другом конце расширяться по бокам отверстия, фиксируя болт и стойку на месте.

Я всегда стараюсь держать крепеж на безопасном расстоянии от носовой части ступени, которая является самым слабым местом любой ступени, деревянной или бетонной. Простой способ найти и просверлить отверстия для анкеров — это прикрепить короткий кусок 2×4 сбоку от стойки 4×4, чтобы временно удерживать ее на нужной высоте. Отметив на столбе, где я хочу болты, я просверливаю отверстия в столбах.

Затем я устанавливаю столб на место, удерживая его отвесно, и пропускаю сверло по камню через отверстия в столбе, чтобы отметить места анкеровки в бетоне.Тогда остается только просверлить отверстия нужного диаметра и глубины в этих местах. Всегда очищайте отверстия от пыли перед установкой анкеров.

Болты залитые эпоксидной смолой в бетон Стойка крепится болтами с эпоксидной смолой и анкерным молотком.

В данном случае я обнаружил, что бетон недостаточно прочен для того, чтобы анкеры затянулись в отверстиях.Мой следующий вариант заключался в том, чтобы закрепить болты эпоксидной смолой, специально предназначенной для бетона. Я вставил эпоксидную смолу в отверстия, засыпал болты смесью и оставил на ночь. Эпоксидная смола образует прочный анкер для болтов, и по большей части это сработало. Но меня все еще не полностью устраивала одна из стоек, поэтому я установил дополнительный анкер с молотком. Удары по центральному штифту анкера приводят к тому, что другой конец анкера расширяется и вклинивается в стенки отверстия. В этом проекте анкер с молотковым приводом решил проблему.

Как использовать и устанавливать анкеры для гипсокартона: советы профессионалов

Итак, у вас есть какие-то предметы, которые нужно повесить, но вы не хотите, чтобы они со временем упали со стены и разбились на миллион осколков? Какой-нибудь анкер для гипсокартона, скорее всего, станет вашим лучшим другом. Как правило, у вас есть анкеры с пластиковой втулкой, анкеры с резьбой для самосверления, молибденовые болты и анкеры с рычажными болтами. Все они выполняют одну и ту же общую задачу, расширяясь и вгрызаясь в гипсокартон или захватывая его.Если вам интересно, как использовать или устанавливать анкеры для гипсокартона, у нас есть для вас основы.


Какой анкер для гипсокартона выбрать?

Как правило, выбор анкеров для гипсокартона зависит от веса предмета, который вы хотите повесить. Хотя на самом деле существует много типов анкеров для гипсокартона, некоторые из них более распространены, чем другие. Для краткости мы остановимся на некоторых наиболее распространенных типах.

  • Менее 10 фунтов: анкер с пластиковой втулкой
  • от 10 до 25 фунтов: самонарезающие анкеры с резьбой для гипсокартона
  • от 25 до 50 фунтов: защелкивающиеся болты, молибденовые болты или традиционные защелки
  • : защелки, защелки весом более 50 фунтов , или вверните в настоящую стойку

Некоторые анкеры для гипсокартона рассчитаны на 100 фунтов и более.Используйте их с осторожностью и проверяйте их, прежде чем вешать на них дорогие предметы.

Как использовать анкер для гипсокартона

Установка анкера с пластиковой втулкой

  • Карандашом отметьте точку, где вы хотите повесить то, что собираетесь повесить.
  • Просверлить/сделать пилотное отверстие. Для этого вы можете использовать любые инструменты, но вам нужно сделать направляющее отверстие меньше, чем ширина анкера. Если пилотная насадка не входит в комплект, на упаковке будет указано, какой размер использовать.
  • Вставьте анкер в направляющее отверстие и вбивайте его на место, пока головка анкера не окажется на одном уровне со стеной. Лучше всего использовать резиновый молоток, но также подойдет и небольшой гвоздезабивной молоток.
  • Используйте отвертку для установки винта. Вы можете использовать дрель, но делайте это медленно, чтобы не перегружать ее.

Установка самосверлящего анкера с резьбой

  • Отметьте точку подвеса.
  • Резиновым молотком или молотком слегка вбейте анкер в стену, пока не дойдете до резьбы.
  • С помощью отвертки вкрутите анкер в стену, пока головка анкера не окажется на одном уровне с гипсокартоном. Опять же, если вы решите использовать дрель, делайте это медленно и будьте осторожны.
  • Установите винт на нужную глубину с помощью той же отвертки или дрели.

Анкеровка с помощью молибденовых болтов

Обычно у вас есть два варианта использования молибденовых болтов или «анкеров для полых стен»: заостренные и незаостренные. Анкеры с тупым концом требуют, чтобы вы просверлили пилотное отверстие в гипсокартоне.Стили с заостренным наконечником не нуждаются в пилотном отверстии; Вы можете просто забить их на место молотком. Вы также можете найти молибденовые болты с зазубренными головками. Эти зазубрины захватывают поверхность гипсокартона и не дают анкеру проворачиваться в отверстии.

  • Отметьте место, куда вы хотите повесить вещи.
  • Если необходимо пилотное отверстие, просверлите его. Проверьте упаковку, чтобы узнать размер пилотного отверстия.
  • После вставки затяните болт во втулке молли. Это заставит ножки расшириться и захватить другую сторону гипсокартона.
  • После того, как вы затяните молибденовый болт, вытащите винт из втулки и повесьте прямо на головку винта.

Установка анкерного болта для гипсокартона

Если у вас есть тяжелые предметы для подвешивания, но вы не можете найти стойку для крепления к стене, анкерные болты могут спасти положение. Конечно, есть несколько вещей, о которых нужно знать, прежде чем начать. Во-первых, вам придется просверлить отверстие, через которое будут проходить переключатели. Для этого потребуется отверстие, превышающее ширину головки винта, поэтому болты с защелкой действительно можно использовать только в сочетании с кронштейном, закрывающим отверстие.Кроме того, хотя эти анкеры для гипсокартона могут выдерживать значительный вес, ваш мягкий гипсокартон выйдет из строя, если вы приложите к нему слишком большой вес.


  • Отметьте точку подвеса.
  • Просверлите достаточно большое отверстие, чтобы рычажный болт мог пройти в сложенном положении. В инструкциях производителя на коробке с рычажными болтами должны быть указаны необходимые характеристики ширины сверла.
  • Вставьте болт в кронштейн, который вы будете прикреплять к стене.Затем навинтите переключатель на болт так, чтобы кончики были обращены к головке винта.
  • Сожмите тумблер в закрытом положении и вколите как тумблер, так и болт в стену. Когда рычаг очистит заднюю часть гипсокартона, он откроется и зацепится за стену.
  • Затяните болт до упора.

Установка Snaptoggles

Мы любим Snaptoggles даже лучше, чем болты Molly или болты-переключатели. Причина проста — вы можете снять болт и снова вставить его по мере необходимости.Это дает огромное преимущество перед традиционными тумблерными болтами. По нашему мнению, они также проще в установке, чем болты Молли, хотя и требуют нескольких шагов:

  • Просверлите отверстие нужного размера.
  • Вставьте металлический канал Snaptoggle в отверстие.
  • Держите концы ремней вместе и потяните одной рукой, пока металлический канал не окажется за стеной.
  • Другой рукой затяните колпачок вдоль лямок, пока край колпачка не окажется на одном уровне со стеной.
  • Удерживая большой палец между ремешками у стены, надавите большим пальцем из стороны в сторону, отстегнув ремешки на уровне фланца кепки.
  • Вуаля — поместите предмет, вставьте обработанный болт и затяните до упора.

Что делать, если анкерное отверстие в гипсокартоне слишком большое?

Иногда вы случайно просверливаете анкерное отверстие в гипсокартоне. В этом случае у вас есть несколько вариантов:

  • Подберите анкер для гипсокартона большего размера
  • Применяйте шайбу, если используете стандартный рычажный болт
  • один и посмотрите, сможете ли вы обеспечить надежную посадку

Конечно, вы можете избежать большинства этих проблем, следуя инструкциям по рекомендуемым битам.Мы также рекомендуем сверлить как можно более прямо и не «расширять» отверстие при сверлении. Это держит все в предполагаемом размере. Если вы просверлите слишком большое отверстие, вы рискуете позволить анкеру для гипсокартона вращаться при вставке шурупа.

Какой размер направляющего отверстия лучше всего подходит для анкеров для гипсокартона?

Преимущество анкеров для гипсокартона в том, что они в значительной степени говорят вам, какого размера отверстие нужно просверлить. Для рекомендуемых нами анкеров Snaptoggle и FlipToggle требуется сверло диаметром 1/2 дюйма.Для самонарезающих анкеров для гипсокартона вы можете вообще отказаться от сверла.

Обратите внимание на обратную сторону упаковки и купите лучшее сверло в магазине, когда будете покупать анкеры для гипсокартона.

Глубина сверления направляющих отверстий для анкеров для гипсокартона

При работе с любым типом анкеров для гипсокартона, требующих предварительного сверления, вам действительно нужно беспокоиться только о нескольких вещах. Во-первых, вы находитесь рядом со стойкой или просто просверливаете полость гипсокартона? Во-вторых, вы сверлите наружную блочную стену или есть какие-то другие потенциальные препятствия?

Как правило, вам нужно только пройти через гипсокартон, что делает процесс очень простым и быстрым.Однако, если вам приходится иметь дело со шпилькой, вы можете выбрать анкер, который также может врезаться в древесину по мере необходимости. Вы хотите убедиться, что глубина вашего отверстия соответствует анкеру для гипсокартона, по крайней мере, на дополнительные 1/8 дюйма, чтобы учесть любой выступ винта сзади.

При работе с наружными блочными стенами рекомендуется попытаться подобрать хотя бы одну сторону обрешеточной планкой. Мы обнаружили, что шурупы Tapcon длиной 3 дюйма обеспечивают превосходную фиксацию блочных стен, если вы следуете инструкциям и устанавливаете их правильно.

Random Fun Анкеровка гипсокартона Факты

  • Ваш гипсокартон выйдет из строя раньше, чем подавляющее большинство анкеров для гипсокартона. Дело в том, что вам, вероятно, не следует использовать анкеры для гипсокартона для крепления вашего нового 65-дюймового UHD-телевизора к стене. Вы захотите найти настенные шпильки для этого проекта, иначе в конечном итоге вас ждет очень печальный день.
  • Анкеры для гипсокартона бывают различной длины. Вам будет полезно знать, насколько толстый ваш гипсокартон на самом деле, чтобы вы могли планировать соответственно.
  • Имеются направляющие для измерения буровых долот. Если вы не знаете размер своего анкера, вы можете использовать направляющую для сверления, чтобы подобрать размеры. Вам нужно, чтобы пилотное отверстие было немного меньше, чем якорь, который вы планируете в него бросить.
  • Хотите закрепить и гипсокартон, и стойки, но не хотите покупать целую отдельную коробку анкеров? Существуют анкеры для гипсокартона и шпилек, и они потрясающие. Кроме того, если вы случайно наткнетесь на шпильку, якорь не разрушится.
  • Существует множество других разновидностей анкеров для гипсокартона, и некоторые из них являются улучшенными версиями перечисленных здесь. Возьмем, к примеру, эти анкеры бурильщика от Cobra. Они работают так же, как болты, о которых мы говорили, но не требуют направляющего отверстия. Дело в том, что изучите раздел анкеров для гипсокартона в вашем хозяйственном магазине. Вы, вероятно, найдете несколько более рациональных подходов к некоторым классическим проектам.

Если у вас есть какие-либо советы, рекомендации или вопросы о том, как использовать анкер для гипсокартона, не стесняйтесь оставлять их в разделе комментариев ниже.

Анкеры расширительного щита

| Бетонные распорные анкеры

» » » Анкеры расширительного щита
Анкеры расширительного щита

Анкеры для расширительного щита используются для крепления к бетону, блокам, кирпичу или базовым материалам сомнительной прочности. Они рекомендуются для поперечной нагрузки и приложений, где болт подвергается вибрации или боковому давлению. Анкеры для расширительного щита бетона используются для легких и тяжелых условий эксплуатации.
Огромный ассортимент Denali Industrial Supply делает нас ведущим поставщиком на Аляске анкеров для расширительных щитов и других промышленных болтов, гвоздей и крепежных изделий для широкого спектра отраслей промышленности Аляски. Мы предлагаем простые в установке одинарные анкеры для распорных щитов, двойные анкеры для распорных щитов и анкеры с шурупами для распорных щитов различных размеров и вариантов.

Наш запас анкеров для расширительных экранов для бетона



Одиночные анкеры расширительного щита

Для легких анкеров с одинарным распорным экраном требуется дополнительное резьбовое крепление (обычно болт с шестигранной головкой или аналогичный) для расширения анкера и крепления приспособлений к бетону или материалам с неизвестной удерживающей способностью. Вторичное крепление может быть удалено без ущерба для удерживающей силы анкера расширительного щита.

Двойные анкеры расширительного щита

Двойной распорный анкер идеально подходит для легких и тяжелых условий эксплуатации, работает аналогично одиночному распорному анкеру, но с двумя распорными гайками на каждом конце. При правильной установке эти анкеры расширительного щита можно эффективно использовать многократно.

Анкеры расширительного щитка с шурупами

Анкеры расширительного щита с запаздывающими винтами рекомендуются для легких и средних условий эксплуатации.Для более мягких материалов основания рекомендуются распорные анкеры с длинными шурупами, а для более твердых материалов основания рекомендуются анкеры с короткими шурупами. Как следует из названия, для расширения застежки необходимо вставить стягивающий винт.

Как установить анкеры расширительного щита

Все анкеры расширительного щита можно установить с помощью простого четырехэтапного процесса:
  1. Просверлите отверстие в бетоне или другом материале подходящего размера и глубины для анкера.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
