Марка раствора для кладки кирпича: Растворы для кирпичной кладки — Каменщик-инфо

Содержание

Растворы для кирпичной кладки — Каменщик-инфо

Для скрепления кирпичей между собой применяется строительный раствор. Любой раствор состоит из вяжущего, заполнителя и воды. Растворы для кирпичной кладки могут применяться на известковой, цементно-известковой или цементной основе.

Известковые растворы более тёплые, но их прочность значительно уступает прочности цементных растворов. Готовят его из известкового теста или молотой негашеной извести и песка. Тесто смешивают с песком и водой до получения однородной массы. Раствор можно пропустить через сито, чтобы отсеять комки. Известковые растворы для кирпичных кладок обычно делают в пропорции от 1:2 до 1:5, в зависимости от жирности извести.

Кладка на известковом растворе менее прочна, поэтому для кладки стен их используют редко.

Цементно-известковые растворы состоят из цемента и известкового раствора.

Известковое тесто (гашенная известь) разводят водой до густоты молока и процеживают на чистом сите. Из цемента и песка готовят сухую смесь, затворяют её на известковом молоке и тщательно перемешивают. Добавление известкового молока повышает пластичность раствора.

Таблица рекомендуемых составов цементно-известковых растворов  для кирпичной кладки

(цемент : известь : песок)



Марка цемента

Марка раствора
200
150
100 75
500 1 : 0.2 : 3 1 : 0.3 : 4 1 : 0.5 : 5.5 1 : 0.8 : 7
400 1 : 0.1 : 2.5 1 : 0.2 : 3 1 : 0.4 : 4.5 1 : 0.5 : 5.5


Пластичность цементно-известкового раствора делает его предпочтительным практически для всех видов кладки.

Цементные растворы готовят из песка и цемента в соотношении от 1:3 до 1:6 (цемент:песок) в зависимости от марки цемента и требований, предъявляемых к раствору.

Для этого сначала замешивают сухую смесь из песка и цемента в необходимом соотношении. Тщательно её размешивают а затем добавляя воду мешают до однородной массы. По сравнению с известковыми или цементно-известковыми растворами, цементный раствор менее подвижен и практически при любой марке цемента получается излишне прочным и жёстким.

Таблица рекомендуемых составов цементных растворов для кирпичной кладки и фундаментов

(цемент : песок)



Марка цемента

Марка раствора
200 150 100 75
500 1 : 3 1 : 4 1 : 5. 5 1 : 6
400 1 : 2.5 1 : 3 1 : 4.5 1 : 5.5



Соотношение между количеством вяжущего и песка приведено по объёму. Затворение смеси вяжущего и заполнителя необходимо производить порционно, визуально каждый раз оценивая подвижность растворной смеси после тщательного перемешивания.

Рекомендуемые составы для бетона и раствора на цементе марки М500.

Для приготовления растворной смеси берут чистую холодную воду (от +15 до +20˚С). При приготовлении раствора следует строго соблюдать дозировку.

Оптимальный расход воды для затворения составляет:

— для цементно-песчаных растворов – 0,8 части воды на 1 часть цемента;

— для бетона марки М-100 (B7,5) – 0,5-0,7 части воды на 1 часть цемента.

В качестве заполнителя следует применять:

— песок для строительных работ с крупностью зёрен не более: 2,5мм

Шлакопортландцемент в зимний период времени применять не рекомендуется.



Ориентировочный расход цемента для приготовления 1 метра кубического (m3) раствора для кирпичной кладки, кг.

Марка цемента Расход цемента марки М100
M400 300
M500 250
  Расход цемента марки М150
М400 400
М500
330
  Расход цемента марки М200
М400 490
М500 410
  Расход цемента марки М300
М400 600
М500 510

Подвижность растворной смеси определяется по глубине погружения металлического стандартного конуса

В данный момент на рынке строительных материалов появился широкий ассортимент готовых сухих смесей.

Сухую смесь смешивают с необходимым количеством воды, согласно техническим данным. Смешивание производится в растворомешалке или ручным миксером в ёмкости. Время смешивания 5-7 минут. Не допускается введение в состав смеси каких-либо посторонних добавок или заполнителей.

Прочность затвердевшего раствора зависит не только от его правильного приготовления, но и от того, на какое основание он наносится. При укладке растворной смеси на пористое основание, которое интенсивно впитывает из раствора воду, прочность затвердевшего раствора будет значительно выше, чем у того же раствора, уложенного на плотное основание, плохо впитывающее влагу.

Перед использованием раствор необходимо тщательно перемешать, так как с течением времени тяжёлые частицы оседают, раствор расслаивается и приобретает неоднородность.

Для того чтобы строительные растворы и бетоны были лучшего качества, имели определенные свойства, к ним добавляются органические добавки — это песок, щебень, мрамор, клинкер и неорганические соединения. Неорганические добавки — это синтетические вещества. От того, сколько добавок в смеси раствора зависит подвижность, жёсткость, схватываемость цементных растворов, а также бетонов.

Кирпичная кладка Просмотров: 780457

Основные марки кладочных растворов

Кладочный раствор можно получить за счет смешивания цемента, воды и песка. Главное выдержать правильную пропорцию. Раствор этого вида необходим для соединения разнообразных строительных композитов, и чаще всего применяется на строительных площадках. При застывании получается монолитное сооружение.

Какие существуют марки кладочных растворов?

Марки кладочных растворов могут быть самыми разнообразными. Но первоначально стоит выделить следующие наиболее распространенные виды:

— Марка 50. Раствор подходит для кладки кирпича и камня. В его составе находится известь и цемент.

— Марка 75. Раствор относится к строительному материалу высочайшего класса по таким характеристикам, как сверхпрочность, а также водонепроницаемость. Он используется при строительстве фундаментов и наземных сооружений.

— Марка 100. Раствор считается одним из наиболее популярных. Чаще всего он используется для возведения городских и индустриальных новостроек.

— Марка 125. Раствор этого вида считается достаточно востребованным среди всех разновидностей материалов для кладки. Он может понадобиться при заливке разнообразных стяжек, а также при цеклевании полов.

— Марка 150. Ей характерно наличие увеличенного показателя твердости. Поэтому такой раствор используется именно при сложном строительстве. Здесь нет никакой надобности в том, чтобы дополнительно в смесь добавлять разнообразные связывающие элементы. Такой раствор не принимает известь и гипс.

— Марка 200. Ей характерны увеличенные показатели жаростойкости, непромокаемость и тугоплавкость. В результате этого можно применять раствор при возведении сложных конструкций.

— Марка 250. Практически не используется для кладочных видов работ. Главная сфера применения – производство ответственных и прочных стяжек, а также создания монолитного перекрытия. Практически всегда данная марка применяется при работе на объекте с увеличенными требованиями к прочности, а также долговечности конструкции. Иногда раствор применяется при установке перекрытий из легкой разновидности бетона, где под видом наполнителя используется керамзит или пемза.

Марки цементного раствора: от М100 до М250

Качественный цементный раствор востребован на многих этапах строительства. Приготовление цементного раствора в заводских условиях позволяет получить продукт, полностью соответствующий техническим показателям.

Цементный раствор М75

Цементный раствор М75 востребован для укладки тяжелого природного камня и полнотелого кирпича. Также его применяют при изготовлении панелей из виброкирпича.

Цементный раствор М75 подойдет для выполнения стяжки пола небольшой толщины. Пролет для установки рядовых перемычек не должен превышать двух метров.

Цементный раствор М100

Сфера использования цементного раствора М100: в летний период им можно заполнять горизонтальные швы панелей, подходит и для стяжки пола, для установки рядовых перемычек, длина которых не превышает двух с половиной метров, также его можно использовать, чтобы оштукатуривать поверхности из бетона.

Строительные смеси цементного раствора М100 очень часто используются для выполнения кирпично-каменной кладки, когда задействуют тяжелый натуральный камень и крупный, полнотелый кирпич. Его также используют для того, чтобы заложить подземную часть фундамента из кирпича.

Цементный раствор М100 по своей прочности идеально подойдет для того, чтобы заполнить различные стыки при сборке панелей из тяжелого бетона. Не позабудьте, что при выполнении работ в зимний период непременно в смеси должны быть противоморозные присадки.

Если есть необходимость, то цементный раствор М100 подойдет и для оштукатуривания бетонных конструкций.

Если планируете устанавливать виброкирпичные панели или заполнять швы между ними, то нужно, чтобы в смесях были пластификаторы.

При строительстве подземных коммуникаций указанный цементный раствор целесообразно использовать исключительно с присадками, которые бы увеличивали водоотталкивающие особенности смеси.

Цементный раствор М100 нередко используют для заливки стяжек, причем они подойдут для различных напольных покрытий. Если необходимо использовать цементный раствор М100 как покрытие для облицовки, то можно добавить в раствор цветные пигменты, пластификаторы.

Цементный раствор М150

Сфера применения: для заполнения швов бетонных конструкций, оштукатуривания, для изготовления виброкирпичных панелей, для выполнения стяжки.

Цементный раствор М150 обладает высокой прочностью. Нельзя портландцемент смешивать с другими смесями, у которых меньший показатель наличия связующего вещества. Можно сказать, что, уже начиная с цементного раствора М150, в готовых растворах нет гипса, глины, извести и иных компонентов, которые не придают раствору должной прочности.

Для того чтобы выполнить кладку кирпича или камня цементный раствор М150 редко используют. Дороговизна товара для выполнения строительных работ оказывают решающее действие на решение о покупке. Становится накладно применять данный раствор для строительства, хотя он и отличается улучшенными характеристиками.

На слабой почве, влажном грунте он может использоваться для строительства фундаментов.

Цементный раствор М150 активно используют как штукатурный материал, когда требуется облагородить подземные коммуникации, бассейны, канализационные магистрали или аквапарки. Также он может выступать и в роли материала для кладки, его активно применяют, когда нужно оборудовать гидротехнические сооружения.

Цементный раствор М150 в жилом строительстве используется для укладки плитки из керамики, заливки стяжек или облицовки пола.

Если нужно оштукатурить бетонные конструкции, выполненные из бетона идентичной марки, то его также можно использовать.

Цементный раствор М200

Для установки виброкирпичных панелей целесообразно использовать цементный раствор М200.

С его помощью также можно оштукатуривать сборные бетонные конструкции, если это не противоречит проекту, а также при помощи цементного раствора заполнять стыки в упомянутых конструкциях.

Повсеместно цементный раствор М200 применяется как гидроизоляционный материал. Для гидроизоляции нужно использовать смеси, приготовленные, как минимум, при использовании цемента не ниже М400.

Указанные материалы с использованием расширяющего водонепроницаемого вяжущего компонента спустя сутки после заливки способны выдержать гидростатическое давление в пять атмосфер.

Если нужно обустроить слой гидроизоляции, который постоянно будет подвергаться влиянию химически активных элементов, то можно посоветовать использовать смеси, в составе которых есть сульфатостойкий пуццолановый цемент, он придает веществу особую вязкость.

Готовые смеси на основе цементного раствора М200 используются для работы с бетонными плитами, клинкерным кирпичом, для обустройства пола из гранитных, мозаичных, керамических плиток, также он подойдет для работы с чугунными дырчатыми плитами.

Цементный раствор М250

Для выполнения кладочных работ цементный раствор М250 почти не используют. Он востребован при монтаже прочной стяжки, при установке цельных ненагруженных перекрытий.

Цементный раствор М250 используется для обустройства монолитных покрытий, для выполнения высокопрочной стяжки.

Какой марки раствор для кладки кирпича выбрать

Можно с уверенностью сказать, что кирпич и соответственно раствор для кладки кирпича является лучшим изобретением человечества. В начале истории своего появления кирпич был обычной глиной. Когда появился первый кирпич, он отодвинул использование камня и дерева.

Только вот тот кирпич отличался от современного, он назывался саман. Саман состоит из смеси известковой глины со смолой, кварцем и другими минералами. Пришло время и вместо известковой глины для изготовления кирпичей стали применять обычную глину в смеси с минералами. Полученный кирпич выкладывали на открытое пространство и высушивали на солнце.

В Древнем Египте несколько тысячелетий назад пошли дальше: жители начали обжигать кирпичи из глины в печах. Кирпич того времени был абсолютно другим по форме: плоским и квадратным. В процессе использования кирпичей в строительстве его внешний облик изменялся, пока он не стал таким, каким мы привыкли его видеть сегодня.

Для соединения кирпичей в прочную поверхность необходим раствор для кладки кирпича. Когда ложились кирпичные стены из необожженной глины, пользовались простой водой. С появлением кирпича в привычном для нас понимании, возник вопрос о замене воды на что-то другое. В Византийской империи на стройках стали использовать известковый раствор, который состоял из мелкой кирпичной крошки и пористой известковой глины. Этот раствор получил широкое применение в то время. Правда, он застывал долго.

Что же такое раствор? Раствор для кладки кирпича — это смесь воды с заполнителем и вяжущим материалом. Сегодня существуют разные виды растворов. Их строительные характеристики зависят от фронта работ, где их будут использовать. В современных растворах в качестве вяжущего материала используют известь, цемент или глину. Основной составляющей раствора являются заполнители. Используется три вида заполнителей в зависимости от фракции: крупные, средние и мелкие. Еще одной характеристикой заполнителей является удельный вес. Различают легкие и тяжелые заполнители.

Какие бывают растворы для кладки кирпича

Раствор для кладки кирпича, приготовленный на основе известки не такой прочный, как цементной основе. В его состав входят песок и негашёная известь. Для того чтобы приготовить подобный раствор необходимо все составляющие смешать с водой.

Как правило, применяют соотношение 1 к 2 или 1 к 5. Подобный раствор не применяется для кладки полых кирпичей. Для возведения несущих стен этот раствор применяют редко. Его лучше применять для перегородок.

Раствор, приготовленный на основе цементно-известковой смеси такой же, как простой известковый, только с цементом. Но для этого раствора используют гашёную известь.

Цементный раствор для кладки кирпича состоит из смеси цемента, песка и воды в соотношении от 1 к 3 до 1 к 6. Это самый распространенный вид раствора.


Похожие материалы:

Новые материалы:

Предыдущие материалы:


Выбор марки цемента для кладки кирпича

При строительстве кирпичного дома, дачи, возведении хозяйственных построек, важно точно знать, какая марка цемента нужна для кладки кирпича. Чтобы не ошибиться в выборе, необходимо определить, какую предполагаемую нагрузку должна выдерживать постройка, условия и внешние факторы, влияющие на возводимое сооружение, а также иметь основные понятия о составах и маркировках цемента.

Основные виды цемента

  • Портландцемент получают путём смешивания тонко измельчённых элементов обожженного клинкера и гипса. Представляет собой серый порошок, затвердевающий после смешивания с водой. Используется в строительных и отделочных работах.
  • Глиноземистый цемент имеет в своём составе элементы с высоким содержанием глинозёма. Основными особенностями его являются: возможность использования при низкой температуре воздуха, способность к отвердеванию в условиях высокой влажности, а также огнестойкость. Применяется в условиях высоких температур, повышенной влажности и при контакте с агрессивной средой.
  • Шлаковый цемент (шлакопортландцемент) получается при помоле доменных шлаков и добавок (известь, гипс, ангидрит и др.) Характеризуется средними характеристиками по всем параметрам. Используется в производстве бетона и строительных смесей.
  • Пуццолановый цемент имеет в составе большое количество активных минеральных добавок и используется при сооружении подземных и подводных конструкций с применением железобетона. Не рекомендуется использование в воздушной среде из-за низкой морозостойкости и атмосферостойкости.

Что обозначает маркировка цемента?

Цемент, как любой строительный материал, обладает своими физико-техническими характеристиками. Основные параметры указаны в маркировке и имеют буквенно-цифровое обозначение. Так, например: БПЦ М400/Д20 или М(БПЦ)400/Д20 – быстротвердеющий портландцемент, где М400 – способность выдерживать нагрузку  в 400 кг на квадратный сантиметр, Д20 – обозначение процентного соотношения минеральных добавок, отвечающих за пластичность и дополнительные свойства материала.



Качество цемента можно определить по дате его изготовления. Чем дольше цемент хранится, тем ниже его качественные показатели.



В настоящее время проще всего купить цемент в мешках, на которых указана сфера его применения, свойства, наличие добавок и остальные необходимые характеристики.



Покупая цемент, внимательно изучите упаковку. Кроме маркировки на ней должно быть указано название предприятия – производителя и его точный адрес.



Обычно для строительных и кладочных работ используют цемент М400 или М500, обладающий повышенной морозостойкостью, долговечностью и устойчивостью к воздействию влаги.

Выбор марки цемента

Для кладки кирпичных сооружений, не испытывающих высокий уровень нагрузки, например, крыльцо, лучше подойдёт раствор с использованием цемента марки М200. Его коэффициент прочности вполне уместен для сооружений такого типа. Необходимое соотношение 1:3, то есть на одну часть цемента М200 должно приходиться 3 части просеянного песка.



Возведение кирпичных межкомнатных перекрытий потребует высокой прочности и устойчивости сооружения. В этом случае применяется цемент М300, обладающий более высокими показателями. Соотношение тоже изменится – одна часть цемента и четыре части песка. Обязательное армирование стены обеспечит надёжность конструкции.





Для кладки основных стен дома готовится строительный раствор с цементом марки М400 и соблюдением пропорций: 1 часть цемента на 3 части песка.  Фундамент потребует применения самого прочного цемента – М500.



Заказывайте в нашей компании кладку кирпича строительного М150 на выгодных для Вас условиях!

Рецепты и составы растворов для кирпичной кладки


 Классификация, технические характеристики и состав растворов для кирпичной кладки регламентируется  СП 82-101-98 («Приготовление и применение растворов строительных»).

Классификация растворов для кирпичной кладки:

1) по плотности (в сухом состоянии):

  • тяжелые – плотность, которых составляет от 1500  кг/м3;
  • легкие – плотностью до 1500  кг/м3.

2) по виду вяжущего:

  • простые – известковые, цементные и т.п.;
  • сложные — цементно-глиняные, цементно-известковые и т.п.

3) марка по прочности на сжатие — М4, М10, М25, М50, М75, М100, М150, М200, М300.

Как раствор для кладки набирает прочность.

Значения прочности растворов для кирпичной кладки в возрасте до 90 суток приведены ниже (за 100% принято брать прочность раствора в возрасте 28 суток, который твердел при температуре  20 ± 3 °С):

Соответственно при иной температуре твердения значения прочности меняются по принципу – чем выше температура, тем быстрее набирается прочность:



Надо учитывать, что растворы на пуццолановом портландцементе, шлакопортландцементе и цементах для строительных растворов замедляют набор прочности при температуре твердения ниже 15 °С.

// ]]>
Для получения значения их относительной прочности надо умножить значение из таблицы на соответствующий коэффициент: 0,3 — при температуре 0 °С; 0,7 — при температуре 5 °С; 0,9 — при температуре 10 °С; 1 — при температуре 15 °С и выше.

Состав (рецепт) растворов для кирпичной кладки.

Ниже в таблице приведены рецепты /составы (соотношение насыпного объема (цемент:известь:песок)) цементно-глиняных, цементно-известковых и цементных растворов:

Выбор вяжущих для приготовления растворов для каменных кладок.

Не допускается использование известково-шлаковых вяжущих при температуре воздуха ниже 10 °С, так как сильно замедляется твердение раствора. Для ускорения твердения и сохранения прочности растворов на указанных вяжущих рекомендуют добавлять портландцемент в количестве 15-25% по объему вяжущего и одновременно увеличивать на 15-25% дозировку песка.

Раствор какой марки выбрать для кирпичной кладки.

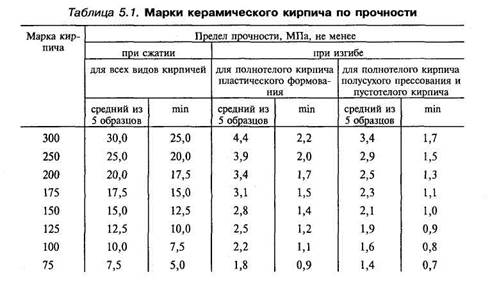

Кирпич и раствор имеют разные характеристики прочности и водопоглощения. Поэтому при их совместной работе в кладке получается некое противоречие – «Чем прочнее раствор, тем слабее кладка», так как прочности кирпича может оказаться недостаточно для того, чтобы выдержать усадочные напряжения от слишком прочного раствора. В таком случае могут возникать деформации кирпичной кладки – её «рвет».

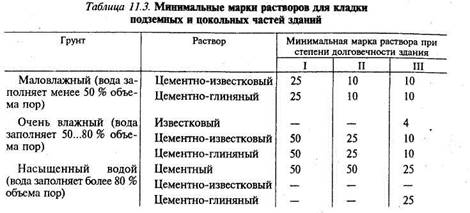

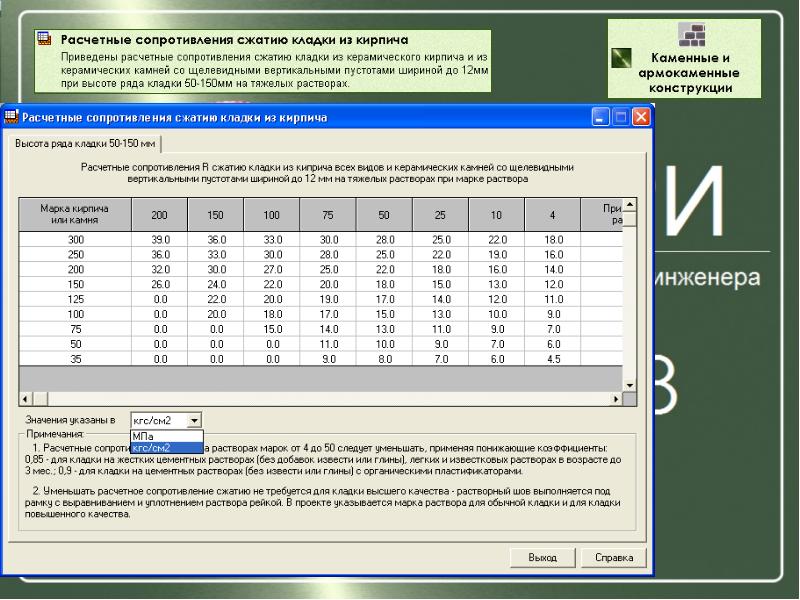

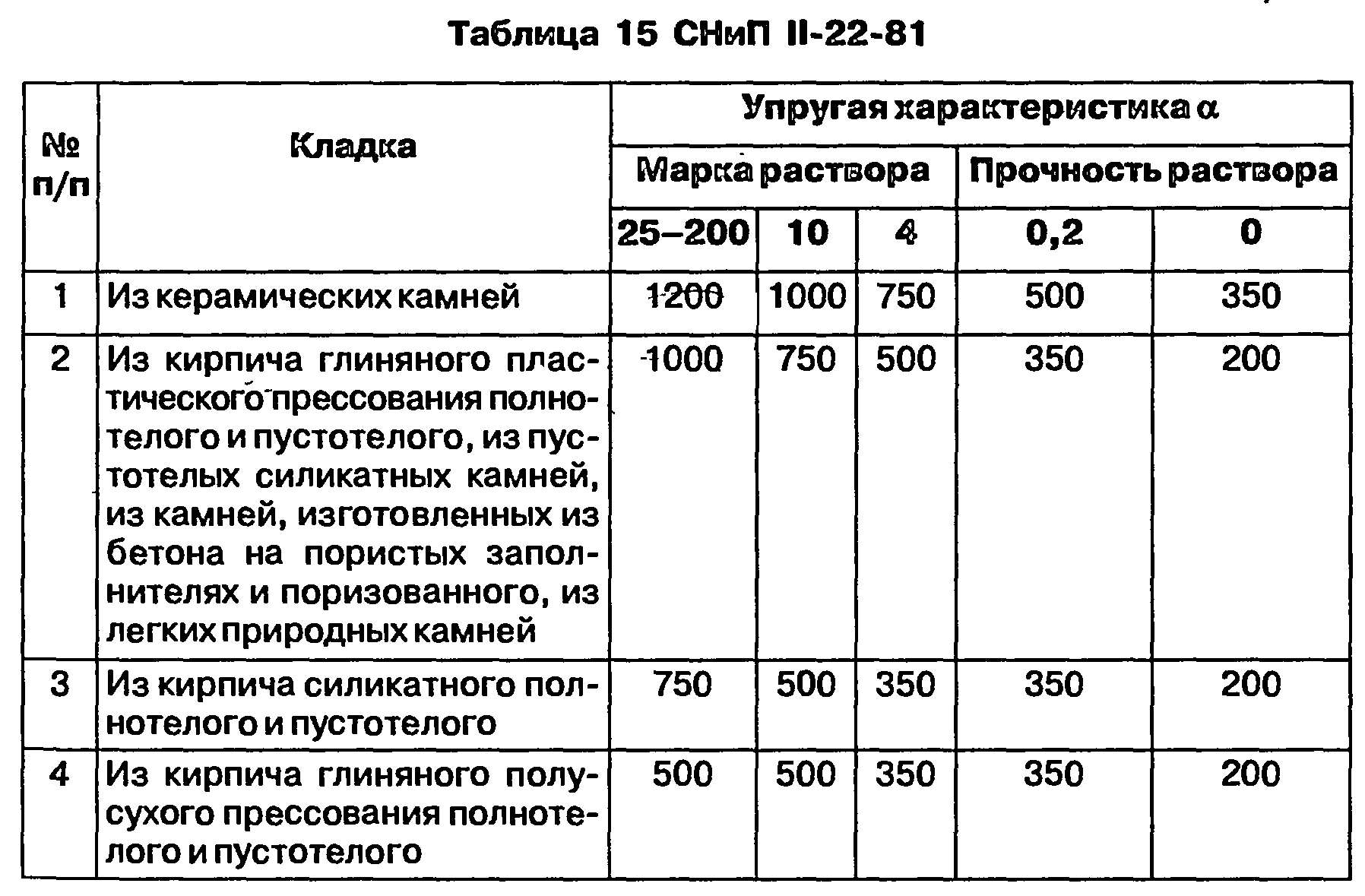

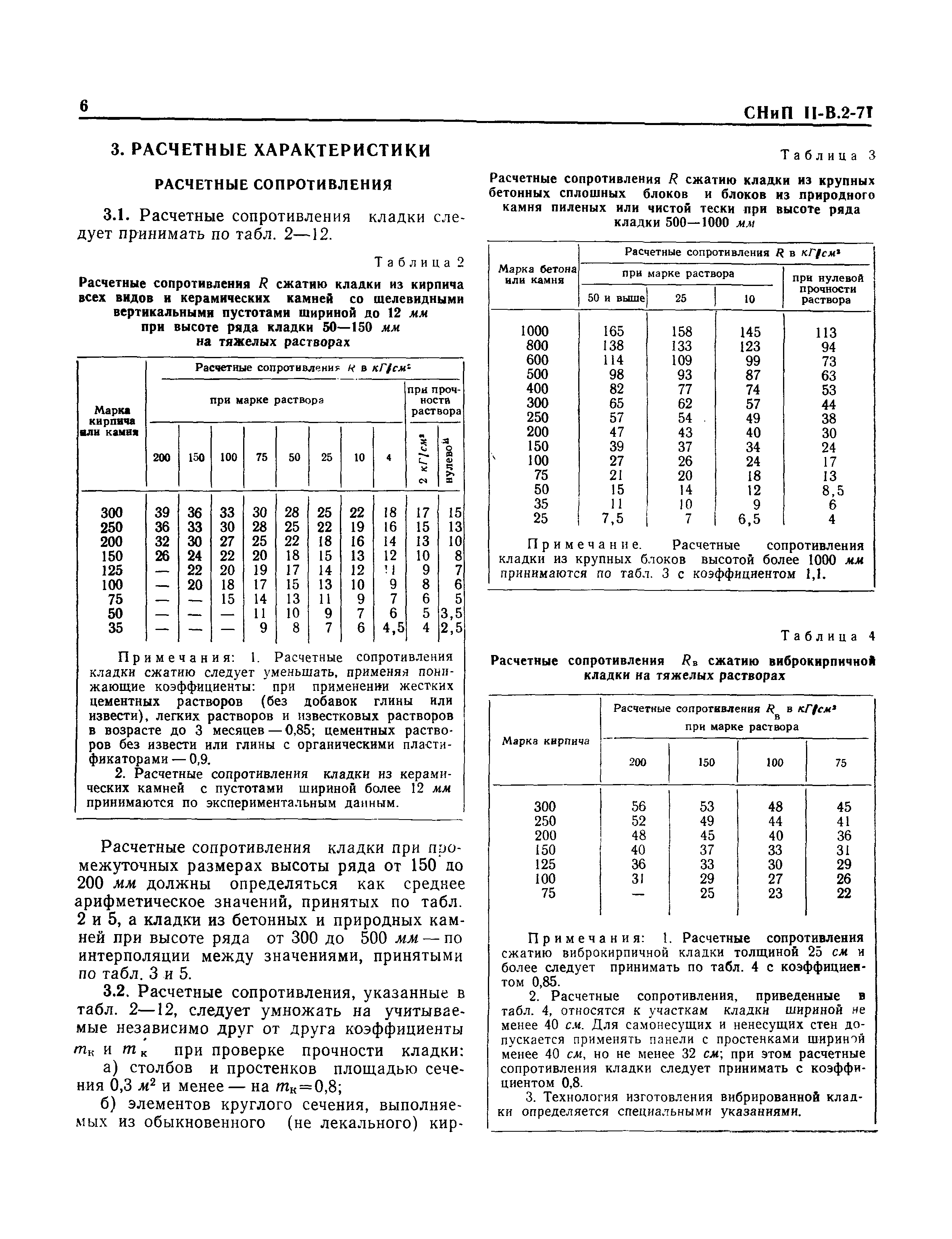

При выборе марки раствора для кирпичной кладки следует руководствоваться проектом, а при отсутствии такового, помнить, что марка раствора должна быть в 2 раза ниже марки кирпича. Так при использовании кирпича М75 подойдет раствор М20-М35 (для кирпичной кладки двухэтажного дома достаточно раствора марки М25).

Разновидности и марки смесей для кладки кирпича

Кладочные смеси уже долгие годы широко применяются для облицовочных работ, при использовании разного типа кирпича. Долговечная и надежная кладка требует правильного выбора материала и его приготовления. Поэтому, чтобы решить, что именно использовать для рабочего раствора, стоит обратить внимание на отличия разных кладочных смесей.

Состав стандартной смеси для укладки кирпича

Речь идет о составе, в котором содержатся:

  • Связующие компоненты. Как правило, в качестве таких присадок используют глину или специальные смеси. Благодаря связующим веществам готовая смесь более надежно фиксирует кирпич и другие элементы.
  • Песок или дробленный керамзит. Это мелкие частицы, которые необходимы для того, чтобы заполнить образовавшиеся в растворе пустоты.
  • Минеральные добавки. Как правило, используется мелкий камень и известь.
  • Растворитель.
  • Пигмент. Благодаря этой составляющей смесь приобретает тот или иной оттенок.

Состав может отличаться по компонентам. Приготовить его можно как самостоятельно, так и приобрести в готовом виде. Также, как и при приготовлении бетона, в процессе выбора кладочной смеси нужно обращать внимание на ее марку.

Марка кладочной смеси

В продаже можно найти более дешевые составы, которые не подойдут для основательных работ. Также есть и высокопрочные смеси, которые применимы для любого типа постройки. Рассмотрим их подробнее.

Смесь М75

Многие называют смеси этой марки оптимальными. Это материал высокого класса, который обладает необходимой прочностью и водонепроницаемостью. Смеси М75 успешно используются как для строительства загородных домов, так и при возведении крупных промышленных объектов.

Растворы этого типа можно применять не только для кирпича, но и для блоков, стяжки и выравнивания пола. Такая универсальность объясняется особой технологией изготовления. В составе содержится вода, цемент и песок фракцией 2,5 мм. Однако при ее использовании стоит учитывать, что если температура окружающей среды будет низкой, то состав будет набирать прочность дольше. Но и жара будет губительна, так как в этом случае из раствора слишком быстро будет испаряться вода, что сделает кладку менее надежной.

Смесь марки М100

В этой смеси также присутствует цемент и вода. А вот песок используется фракции от 0,5 до 1 мм. Такой состав считается более устойчивым и удобным в работе. Дополнительно в него можно добавить водную эмульсию (если стоит жаркая погода, она поможет приостановить процесс испарения воды) или пластификатор.

Раствор М100 полностью водонепроницаем, поэтому его можно применять не только для кирпичей, камней и блоков, а также в процессе возведения колонн или перегородок. Также смесь подойдет для гипсовой плитки, мозаики и прочих материалов.

Если говорить о главных отличиях составах М100, то стоит выделить наличие извести. Благодаря этому уменьшается доля цемента, что снижает стоимость готовой смеси.

Смеси М125-150

Раствор марки М125 также, как и предыдущий, изготавливается с добавлением песка фракцией от 0,5 до 1 мм. Однако этот материал обладает повышенной твердостью по сравнению с М100. Поэтому его смело можно использовать как для классической кирпичной кладки, так и для плитки из гипса.

М150 является самой распространенной маркой. Состав обладает прекрасными эксплуатационными характеристиками: низким водопоглощением, изолирующими свойствами, устойчивостью к перепадам температурных режимов. Последний пункт является важным преимуществом, так как смесь спокойно переносит морозы. Но укладывать ее все равно рекомендуется при температуре от +5 до +35 градусов. Кладочные смеси М150 используются для кирпича, керамики и многих других материалов.

Стоит отметить, что в смесях М100-150 не может быть никаких органических примесей. Марка М150 отличается тем, что быстро схватывается (за 2 часа). Отвердение же наступает через сутки.

Полезно! Следите, чтобы коэффициент расслаиваемости смести был более 10.

Смеси М200-300

Составы с маркировкой М200 являются тугоплавкими и обладают прекрасными водоотталкивающими характеристиками. Для них применяется чистый горный песок, наличие органических соединений исключено. Дополнительно в таких составах часто присутствуют ракушки и мелкие обломки известняка фракцией около 3 мм.

Стоит отметить, что смеси М200 являются монтажно-кладочными и могут выпускаться в самых разных модификациях в зависимости от конкретных целей применения.

М300 – это пескобетон, который стоит немного выше. Его не так часто применяют, так как такие составы нужно только для самых высокопрочных кладок. Для штукатурных работ такие смеси и вовсе не могут быть использованы.

Но, отличаются растворы не только по марке, но и по составу и прочим характеристикам.

Разновидности смесей

Сегодня доступно большое разнообразие кладочных смесей, которые бывают:

  • Белыми. Это самый распространенный тип состава, который используется как для кладки, так и для последующего восстановления швов. Помимо стандартной основы в виде цемента и песка в такие смеси добавляются пластификаторы, а также известковое молочко. Благодаря этому белые кладочные смеси более эластичные. Также они практически водонепроницаемы (водоудерживающая способность до 98%). Специалисты рекомендуют применять такие состава для кирпичей с показателем водопоглощения 5-12%.
  • Цветными. В этом случае в стандартном белом составе также присутствует пигмент, благодаря чему смесь может быть любого желаемого оттенка, что делает кладку более гармоничной. В растворах этого типа присутствуют полимерные добавки, которые позволяют фиксировать состав. Это означает, что оттенок смеси не изменится даже через много лет и при условии перепадов температурных режимов.

Отличают составы в зависимости от одного из основных компонентов:

  • Цементные. Это более прочные, жесткие и надежные составы, которые чаще всего применяются для жилых построек. Кладка быстро застывает, что значительно упрощает процесс работы. Цементные составы можно использовать для многоэтажных строений.
  • Цементно-глиняные. Смеси этого типа, напротив, рекомендовано использовать только для малоэтажных домов. Основу таких растворов составляет высокопрочный цемент М500. Также добавляется глина и примеси.
  • Цементно-известковые. Такие растворы отличает повышенная пластичность и адгезия. Их допускается применять для силикатного и керамического кирпича, который отличается большим количеством пустот.
  • Цементно-песчаные. Такие смеси применимы для любых типов строительных или отделочных работ. Также цементно-песчаные смеси широко применяются при использовании керамического и силикатного кирпича.
  • Известковые. Их применяют исключительно для построек сельскохозяйственного типа. Все дело в довольно хрупкой кладке, которой недостаточно для жилых домов. Кроме этого известковые составы отличаются слишком высоким уровнем гигроскопичности, поэтому их ни в коем случае не стоит применять для подвальных помещений, особенно при условии высокого залегания грунтовых вод.

Как выбрать смесь

В зависимости от материала и типа работ, стоит учитывать некоторые нюансы:

  • Если используется обычный строительный кирпич, то обычно используется цементная смесь с песком. Также такие растворы применимы для печных конструкций. Могут быть использованы и те растворы, в которых присутствуют присадки для извести. Благодаря этому готовый состав дольше хранится и отличается повышенной стойкостью к влаге.
  • Для облицовочного кирпича стоит выбирать составы смешанного типа, основу которых составляет высокопрочный портландцемент. Модификаторы придают таким растворам необходимую пластичность, теплопроводность и прочее.
  • При выборе состава стоит учитывать температурные показатели, при которых будут выполняться работы.
  • Рекомендуется убедиться, что состав соответствует требованиям ГОСТ 58272-2018, в котором подробно описываются характеристики сухих строительных кладочных смесей.
  • Для наземной и подземной кладки используются разные смеси.
  • Для клинкерного кирпича используется специализированная смесь.
  • При покупке раствора стоит обратить внимание на его класс морозостойкости. Он должен быть не менее 75 циклов.
  • Прочность смеси на сжатие должна быть более 15 МПа.
  • Обратите внимание на разновидность вяжущего вещества, так как это поможет определить, насколько быстро смесь затвердевает. Если в покупном составе один компонент, отвечающий за вяжущую способность, то это означает, что перед вами простой состав (цементный или известковый). В так называемых сложных кладочных смесях (отличаются высокой пластичностью и устойчивостью к растрескиванию) будет сразу несколько вяжущих компонентов.

Немаловажен и производитель, поэтому стоит обратить внимание и на лучшие составы.

Лучшие производители кладочных смесей

Если говорить о самых качественных составах, то их предлагают фирмы:

  • Quick-mix. Компания предлагает составы для кирпича с разными характеристиками водопоглощения, поэтому у покупателя есть уверенность в том, что он выбрал лучший вариант для конкретного проекта. Также эта фирма предоставляет довольно широкий выбор цветных составов. Все смеси отличаются высокой морозостойкостью, превышающей 100 циклов. Но прочность на сжатия составов составляет всего 5 МПа, а ценник «кусается».
  • PERFECTA. Также предлагает довольно высокий ассортимент смесей для разного типа кирпича. Лучшим составом считается «Линкер Эксперт», выпускаемый в 25 цветах. Составы отвечают всем требованиям прочности на сжатие, которая составляет более 15 МПа. Если говорить о морозостойкости, то она составляет 75-100 циклов.
  • Основит. Производитель предлагает составы для слабовпитывающего кирпича с показателями водопоглощения до 10% и для сильновпитывающего (более 12%). Все смеси отличаются прочностью на сжатие 10-15 МПа и морозостойкостью 100 циклов. Смеси отличаются демократичной ценой и высоким качеством.

Также стоит обратить внимание на составы фирм TeKaTo, Haga ST, Weber, Юсса и Baumit.

Цементный раствор | Марки цементного раствора | Свойства цементного раствора | Использование цементного раствора

Цементный раствор определяется как однородная смесь цемента, песка и воды в подходящей пропорции. Иногда в раствор требуется добавка, чтобы сделать его более устойчивым к воде и химическим веществам.

Сорта цементного раствора

Свойства цементного раствора

~ Он должен легко обрабатываться.

~ Он должен обладать достаточной прочностью при растяжении, сжатии и сцеплении для работы.

~ Он должен быть прочным.

~ Это не должно влиять на долговечность других материалов.

~ Он должен быстро схватываться, чтобы обеспечить скорость строительства.

~ Это должно быть дешево.

~ Он должен связывать кирпичи или камни, образуя плотный шов, через который вода не может проникнуть.

~ Швы, образованные раствором, не должны образовывать трещин, и они должны сохранять свой внешний вид довольно долгое время.

Использование цементного раствора:

~ Он используется для заполнения зазора между кирпичом и камнем, чтобы сделать стену водонепроницаемой.

~ Используется для создания мягкого ровного слоя между различными слоями кирпичной и каменной кладки для равномерного распределения давления по мосту.

~ Используется при заштукатуривании и штукатурке для защиты стыков и поверхности кирпича и каменной кладки.

~ Используется для заполнения стыков труб.

~ Используется для создания внешнего вида конструкции.

~ Используется для скрытия открытых стыков кирпичной или каменной кладки.

Приготовление цементного раствора

a. Выбор материалов

Цемент, песок и вода — это материалы, необходимые для приготовления цементного раствора. Следует использовать прочный, прочный и прочный песок и цемент. Вода со значением pH 6 или меньше не подходит для приготовления строительного раствора.

б. Смешивание материалов

Смешайте материалы (цемент, песок и воду в подходящей пропорции) вручную или с помощью миксера.Эта смесь представляет собой цементный раствор.

с. Транспортировка и укладка раствора

Транспортируйте раствор в нужное место на тачке или с помощью насоса для раствора. Затем поместите или нанесите раствор на требуемую поверхность.

г. Отверждение

Отверждение этого раствора обычно длится от 7 до 14 дней. Это увеличивает прочность раствора и снижает вероятность появления трещин в будущем.

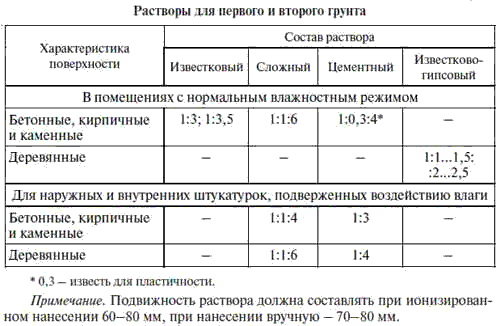

сколько песка и цемента для кирпичной кладки
