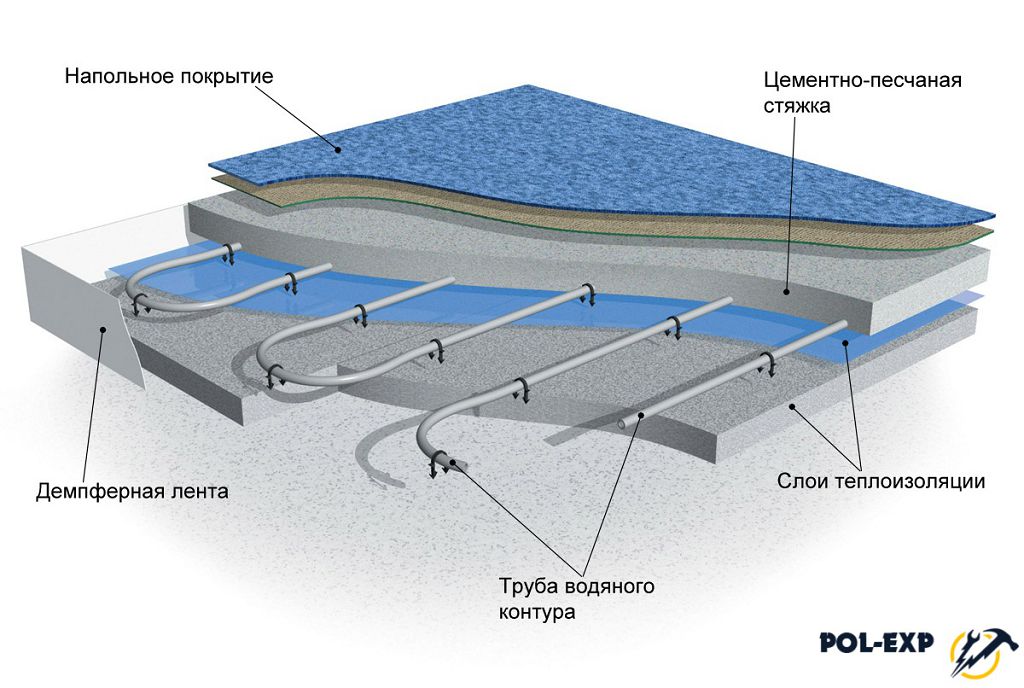

    Заливка водяного теплого пола бетонной стяжкой осуществляется после монтажа труб водяного теплого пола и гидравлических испытаний. Толщина стяжки должна быть не менее 30 мм над трубой, что обусловлено в первую очередь не прочностными требованиями, а для равномерности распределения температуры на поверхности греющей панели.

    Для стяжки рекомендуется применять бетон маркой не ниже М-300 (В-22,5). При больших весовых и/или тепловых нагрузках на греющую плиту толщина стяжки и марка бетона рассчитывается конструкторами, исходя из особенностей объекта. При толщине стяжки более 150 мм требуется отдельные расчеты теплового режима отопительной панели с вводом специальных поправочных коэффициентов.

    Технология заливки теплого водяного пола растворной стяжкой требует жесткого выполнения всех требований к бетонным работам и ответственности исполнителей.

    Важная информация:

• Вес 1 кв.м стяжки при толщине 50 мм составляет 250-300 кг.
• Чем больше толщина стяжки — тем больше времени выходит на стабильный отопительный режим система теплого водяного пола.
• Чем толще стяжка — тем более высокой тепловой инерцией обладает система.
• Чем меньше теплопроводность стяжки — тем более высокая температура теплоносителя требуется.

Демпферная лента

   Демпферная лента отделяет плиту теплого пола от стен и других конструкций и служит для компенсации тепловых расширений плиты теплого пола при её нагреве. Лента изготавливается из упругих материалов, чаще всего из вспененного полиэтилена шириной 100-120 мм и толщиной 8-10 мм. Демпферная лента укладывается по всему периметру помещения до заливки стяжки.

Бетонная стяжка теплого пола

Какой нужен раствор для заливки теплых полов

Как говорилось в превью к данному материалу, сегодня мы отвечаем на вопрос заданный через форму обратную связь*, нашим постоянным читателем. Вопрос был следующего плана:

— Какой и из чего мне сделать раствор для заливки тёплого пола?

Ну что ж мои уважаемые, я постараюсь как можно шире ответить на поставленный вопрос, но надеюсь что и Вы, если я что-то упущу или не так напишу, поправите, а если что дополните! Ведь вопросом раствора для заливки тёплого пола интересуется достаточное количество человек, да и неправильных, даже ошибочных советов просто дикое множество блуждает по сети. Я и не предполагал, что с этим у кого-то, есть какие-то проблемы?!

Самое интересное в этом то, что раствор для заливки тёплого пола, будь он электрический или водяной — одинаковый!!! Раствор как раствор и что с него взять?

Несколько заблуждений о растворе для заливки тёплого пола.

Полазив по всемирной паутине я нашел множество противоречивых советов, не только про раствор и его составляющие, но и про толщину заливки в принципе. Давайте начну с того, что касается самого раствора!

— Абсолютно все твердят, видимо друг у дружки списали, что цемент* при заливке тёплого пола нужно использовать исключительно М 300, а можно и выше, обосновывая это тем, что он отлично выдерживает максимальную и переменно-постоянную температуру нагревания тёплого пола. Но видимо им невдомек, что марка цемента при заливки тёплого пола не играет практически никакой роли. Так как марка цемента это всего лишь вес, который сможет выдержать цемент смешанный с другими фракциями на свой поверхности без деформации. То есть купив цемент марки 400, вы сможете немного сэкономить, так как положив в раствор, чуть меньше принятых пропорций 1:6, вы получите поверхность прочностью М 200 или М 300, или вообще М 250. Понимаете в чём прикол? https://www.umnyestroiteli.ru/

—

. Обоснованности этому я вообще никакой не вижу. Вы-то сами понимаете с чем это связано? Но я догадываюсь. Просто многие думают что от нагрузки, стяжка, будь она тоньше чем 3 сантиметра, не будет держать нагрузку которая будет выше, собственно Вы, ваша, мебель, другие декоративные

элементы, а попросту растрескается. На мой взгляд, кому какая разница что там произойдет, когда сверху будет декоративное покрытие. Но если это так беспокоит, я вас постараюсь успокоить! Дело в том, что пол изначально должен быть ровным. Только после этого на него укладывают тёплый водяной или электрический пол. Далее происходит процесс заливки до макушки труб или электрического ковра, это уже будет минимум 2 сантиметра, даже если вы делаете заливку по какой-либо подложке. А после, вот обязательно, нужно будет выровнять нивелирующей наливной стяжкой, толщина которой составляет до 1 сантиметра и прочность, а главное несущие способности просто поражают. Она способна выдержать больше 200 килограмм слоем в 5 миллиметров. Но такое нужно делать только в том случае, если по верх тёплого пола вы положите линолеум или ламинат. Имея же облицовку в виде плитки, заливать ничего не нужно, так как будет достаточно одного плиточного клея.

Вы только представьте себе, сколько будет уходить времени для нагрева заливки по верх тёплого пола в 7 сантиметров, плюс, отделочный материал? Я просто ума не приложу и экономичности в такой манипуляции просто не вижу!

— Есть интересный момент по поводу армировки заливки под тёплый пол. Типа нужно будет раствор дополнительно армировать крупноячеистой металлической армирующей сеткой*. Всё хорошо ребёнку что полезно, но мы говорим о смесях и выгодности конструкции. Те кто советуют, что по верх тёплого пола обязательно нужно класть металлическую армирующую сетку, в корне заблуждаются. Они просто не знают, что сетка не работает на внешнее давление, а способствует уменьшению разрыва раствора, то есть давлению по сторонам (препятствует расширению). Но если вы сделаете плохой раствор, положите много или мало цемента, переборщите с водой, вас не что не спасёт. А в нормальный раствор и сетку никакую укладывать не нужно, он и так посинеет!

Так какой раствор для заливки тёплого пола вы посоветуете?

Абсолютно все растворы по своему хороши и подходят для заливки тёплого пола, тут главное читать технические характеристики указанные на упаковке и замешивать, применять в том количестве, которое советует производитель. А вот если вы делаете раствор для заливки тёплого пола из цемента и песка, тут минимальный слой, и в правду должен быть 3-4 сантиметра. А если брать в расчёт что перед тёплым полом, будет идти

фольгоизол*, да ещё и на мягкой подложке, то тут как не крути, наливать нужно будет по верх него 4, а-то и 5-ть сантиметров. Это нужно для того, чтобы раствор задавил подложку к бетону по максимуму. Так что лучше не кладите фольгированные утеплители под тёплый пол, достаточно будет одного тепло-отражателя!

Из своей практики скажу, что для заливки водяного тёплого пола, отлично себя зарекомендовали покупные стартовые стяжки в комбинации с нивелирующими массами. То есть заливаются трубы водяного тёплого пола по самую маковку стартовой стяжкой, это 2-3 см., а после покрываются нивелирующей массой. На такое покрытие тёплого пола не стыдно положить любой финишный отделочный материал: линолеум, ковролин, ламинат и т.д., именно такая заливка тёплого пола вам принесёт быстрый прогрев пола, причём равномерно. Более детально про состав раствора для тёплого водяного пола читаем тут*.

Применение же самодельной стяжки для заливки тёплого водяного пола, мы то же не исключаем. Тут можно обойтись цементом и песком, где пропорции будут составлять 1:4, с учётом того что цемент будет применятся марки 300, 1:3 если в заливку будет добавляться цемент марки М 200 и т.д.

Можно добавить граншлак, что только укрепить нашу стяжку и получится тонкое бетонное основание, которое так же нужно будет пройтись нивелирующей массой для получения идеального ровного пола. Для перестраховки и усиления можно добавить фибру*.

Если вы будите укладывать плитку по верх тёплого пола, то никакой предварительной заливки можно не делать, ну если вы не собираетесь экономить на клеи для плитки*.

Вот как делаем мы в случае с плиткой! Прежде чем уложить тёплый пол, мы основание грунтуем, потом максимально выравниваем его при помощи стартовой стяжки, укладываем тепло-барьер, а по верх него проводим монтаж тёплого водяного пола. Ну а по верх, уже по на явности, вёдём укладку плитки. Тёплый водяной пол, при такой укладке, выступает в роли уровня и находится непосредственно под плиткой, чем нагревает её в максимально короткие сроки. Благодаря такому способу, у вас меньше уходит электричества или газа на нагрев.

Заливку же электрического теплого пола под ламинат или паркет не проводим вообще, а только выравниваем основание под ним, при помощи всё той же стартовой, а по возможности нивелирующей массой. Это связано стем, что деревянные облицовочные покрытия и без того отлично лежат на электрическом ковре, да и он сам рассчитан на такие нагрузки. В случае с монтажом его под плитку, действия всё те же и сам экран попросту лежит под тонким слоем плитки. Но в таком способе устройства есть некоторый минус. Электрический тёплый пол придётся выставлять на более мощный нагрев!

Советы по максимальному использованию полов с лучистым подогревом

Мы знаем, что внутренние бетонные полы могут быть элегантными, художественными, стильными и утонченными, но теплыми? Да, благодаря технологии лучистого тепла.

Валери Уэллс, президент и главный исполнительный директор Artscapes Inc., Альбукерке, Нью-Мексико, говорит, что в наши дни все больше людей готовы использовать бетон в качестве конечного продукта для пола. Это увеличивает потребность в лучистом тепле. «Бетон — это самый эффективный способ использования лучистого тепла — без сомнений, — говорит Уэллс. «Нет ничего лучше, чем ходить по дому босиком, как можно больше подрумянившись. Моим клиентам это нравится».

Марк Эзертон, операционный партнер Advanced Hydronics, Денвер, Колорадо, считает, что людей не должны отвлекать система отопления или некомфортная температура. «Когда вы входите в дом с сияющим полом, вы попадаете в одеяло комфорта», — говорит он.

Основы систем лучистого отопления описаны в этом журнале, и их можно найти на веб-сайте Ассоциации излучающих панелей. Цель этой статьи — осветить некоторые новые разработки в кодах, материалах и приложениях.

Изоляция — разница между комфортом и отказом Системой снеготаяния можно управлять вручную или настроить датчик, который автоматически включит ее при выпадении снега.

Одним из наиболее важных фактов, которые необходимо понять об лучистом тепле, является то, что оно является всенаправленным. Это означает, что жар неравномерный и неуправляемый без тщательного планирования. В бетонном полу трубы в наземной плите будут нагревать землю под собой, а также этаж выше, если они не будут должным образом изолированы. Чарльз Крупка, президент компании FloorHeat Co. в Лансинге, штат Мичиган, рекомендует использовать изоляцию с R-значением 10 до основания и 4 фута вглубь здания. «Очень важно изолировать стороны бетонного пола», — говорит он. «Делайте все, что в ваших силах, чтобы поднять температуру».

По словам Джона Свини, наиболее распространенной изоляцией для заливки на уровне земли или ниже нее является экструдированный полистирол, укладываемый под плиту и по ее вертикальному периметру. «Толщина изоляции и коэффициент сопротивления теплопередаче зависят от местоположения и климатических условий проекта, но обычно от одного до двух дюймов», — говорит он. Он добавляет, что расстояние между трубами должно составлять 6 дюймов по центру там, где они проходят близко к внешним стенам, и 12 дюймов по центру на четыре фута или дальше вглубь комнаты. Наконец, он рекомендует следовать местным передовым методам защиты от влаги и пара.

«Вы обязательно должны изолировать», — подчеркивает Марк Эзертон. Фактически, он сыграл важную роль в создании местных норм, требующих надлежащей изоляции. С тех пор это требование было включено в Международный механический кодекс. Результатом является улучшение репутации лучистого тепла в плане эффективности и комфорта. По словам Боба Рора из компании Show Me Radiant Heat and Solar, Роджерсвилл, штат Миссури, эта бетонная статуя собаки подключена к лучистому теплу

Новый изоляционный продукт решает несколько проблем одновременно. изоляция из пенополистирола поставляется в блокирующих панелях.

Рекомендации по бетону
Когда изоляция и трубы установлены, следующим важным этапом является заливка бетона. «Самая большая проблема, которая может возникнуть, заключается в том, что труба находится слишком близко к поверхности бетона», — говорит Джон Суини. «Мы указываем, что обычный бетон должен быть как минимум на два дюйма выше верхней части трубы. Это предотвращает растрескивание бетона. Иногда отсутствие планирования приводит к тому, что заливка получается слишком тонкой, потому что не хватает места, чтобы натянуть трубку на два дюйма».

Wells также подчеркивает правильную толщину бетона. «Помните, что пропилы составляют четверть глубины плиты, поэтому трубка должна быть установлена ​​достаточно глубоко, чтобы предотвратить повреждение», — предостерегает она. Джон Суини отмечает, что создание компенсационных швов позволяет двум массам бетона двигаться по отдельности. Если ожидается большое движение, он рекомендует обернуть трубку ПВХ или другим жестким материалом на 6 дюймов с каждой стороны соединения. Это снимает напряжение движения с трубы и передает его на втулку.

Важным этапом установки является испытание труб под давлением. Чарльз Крупка всегда проводит испытание давлением воздуха от 60 до 100 фунтов на квадратный дюйм в течение 24 часов, чтобы он мог выявить и устранить любые утечки до заливки бетона. Суини рекомендует держать трубу под давлением даже во время заливки бетона. Таким образом, если труба повреждена и возникает протечка, ее можно отремонтировать до того, как бетон схватится. «Это единственный шанс увидеть, не были ли повреждены трубы во время заливки», — говорит он. «Если вы видите пузыри, у вас есть проблема. Вы можете сделать ремонтную муфту тут же или заблокировать место для ремонта позже. Нынешние трубы PEX настолько прочны, что редко повреждаются, но имеет смысл не рисковать».

Бетон находит все более широкое применение в декоративных целях, и лучистое тепло не отстает. Боб Рор установил трубки в бетонные скульптуры, превратив их в излучающие обогреватели. Рор также установил трубку в прилавке в ванной. Столешница была изготовлена ​​в заводских условиях с выходящими сзади трубками для подключения к котлу. В установленном виде это соединение просто выглядит как дополнительный сантехнический запорный вентиль. «Прилавок похож на чугунный радиатор весом 400 фунтов, — говорит Рор. «Он согревает ванную комнату. Он на отдельном термостате, так что мы можем наслаждаться теплым полом и счетчиком круглый год, даже когда мы не отапливаем остальную часть дома».

Подложки из литого гипса
В то время как бетон считается лучшим выбором для лучистого тепла в плитах на уровне или ниже уровня земли, гипсовый цемент чаще используется выше уровня земли. Теперь специально для лучистого тепла был разработан новый продукт, который устраняет некоторые недостатки этого материала. Подложка Levelrock Floor Underlayment RH от United States Gypsum Co. (дочерняя компания USG Corp.) предлагает гладкую, устойчивую к растрескиванию поверхность, на которую можно наносить декоративное микротоппинг, а также традиционную плитку или деревянный настил. Высокая прочность на сжатие и устойчивость к усадке отличают его от других подложек, так как он особенно хорошо подходит для лучистого тепла.

Levelrock прокачивается через шланг в два этапа. Деннис Соча, бизнес-менеджер Levelrock, рекомендует смешивать первый подъем на нижнем пределе диапазона спада, чтобы сделать его прочнее и удерживать трубки на месте. Второй подъемник обычно заливается при спаде ближе к верхнему пределу диапазона для более гладкой отделки. Испытания на осадку проводятся на рабочем месте для определения текучести материала. Второй лифтинг следует наносить в течение часа или двух после первого лифтинга или как только по первому лифтингу можно будет ходить, чтобы создать прочную связь. Типичная монтажная бригада состоит из четырех-шести человек. В конце приложения есть один, чтобы обращаться со шлангом, и один с калибровочными граблями, чтобы установить соответствующую толщину и закончить материал. Для более крупной работы может потребоваться дополнительный человек для помощи со шлангом. В конце смешивания, рядом с насосом, есть еще два члена бригады — один человек, управляющий насосом, и один, который работает с материалами, подающими песок и цемент. Опять же, для более крупных работ может потребоваться дополнительный обработчик материалов. Такая бригада может установить от 10 000 до 15 000 квадратных футов в день. Быстрый процесс схватывания подложки Levelrock позволяет торговать на полу уже на следующий день.

Этот продукт обычно более плотный, чем легкий бетон, который можно использовать поверх фанеры на верхних этажах. Это потому, что он сформулирован в контролируемых условиях. Никакие добавки или ингредиенты, кроме песка и воды, не добавляются на месте.

Партнерство с другими компаниями
USG продает Levelrock RH только авторизованным аппликаторам, по словам менеджера по маркетингу Джона Мандела. Уполномоченные аппликаторы также могут установить микротоппинг, на который затем при желании можно нанести декоративную морилку или покрытие. Некоторые бетонные подрядчики добавили к предлагаемым услугам установку Levelrock или других напольных покрытий. Другими аппликаторами могут быть подрядчики по гипсокартону, изоляции или напольным покрытиям.

В большинстве успешных работ по установке теплых полов задействована команда экспертов. Чарльз Крупка говорит, что такие компании, как FloorHeat Co., обычно привлекают для проектных работ. «Мы проводим анализ тепловой нагрузки на основе стандарта расчетной температуры ASHRAE, чтобы увидеть, сколько БТЕ потребуется для запланированной конструкции в указанном месте. Затем мы составляем предложение на материалы, расположение труб, коллекторы для подачи и возврата, распределительную панель и котел».

Марк Эзертон рекомендует, чтобы трубку устанавливал полностью обученный и квалифицированный подрядчик по водяному отоплению. Хотя некоторые подрядчики по бетону добавляют этот опыт в свой репертуар, они чаще сотрудничают с подрядчиками по сантехнике или отоплению.

Боб Рор постоянно тесно сотрудничает с тремя или четырьмя различными подрядчиками, включая эксперта по декоративному бетону. «Они знают дело, — говорит он. «Мы все делимся друг с другом работами. Сравняйтесь с суперзвездами».

Система теплоизоляционных панелей Crete-Heat
www.crete-heat.com

Levelrock Floor Underlayment RH от United States Gypsum Co. (дочерняя компания USG Corp.)
www.levelrock.com

Ассоциация Radiant Panel
www.radiantpanelassociation.org

Есть еще вопросы по вашему проекту?

• Вопрос*
• У вас есть фотография проекта, которой вы хотели бы поделиться с нами?

  Перетащите файлы сюда или

  Допустимые типы файлов: jpeg, jpg, gif, png, pdf, макс. размер файла: 50 МБ.

  Допустимые форматы: jpeg, jpg, gif, png, pdf.0003

  • Электронная почта*
  • Телефон
  • Примечание. Некоторые вопросы будут опубликованы анонимно, а ответы на них будут опубликованы в конце этой статьи, чтобы поделиться ими с другими читателями.
  Обновление

  : почему бетон идеально подходит для полов с подогревом

  По мере того, как холодные месяцы становятся все ближе и ближе, многие владельцы бизнеса задаются вопросом, как они могут сделать свое пространство более комфортным для своих клиентов и гостей. Особенно в таких местах, как отели, где гости зависят от комфорта помещения, бетонный пол может быть красивым, но немного холодным, когда погода становится холоднее, но бетонные полы с подогревом могут иметь решающее значение

  Менее дорогие варианты, такие как ковры, могут быть отличным выбором, если вы живете в климате, который не становится слишком холодным, или ваши бетонные полы ограничены небольшой площадью, но они все равно могут быть немного неудобными для ваших гостей, если ковры их немного и они далеко друг от друга. Лучшее решение — установка излучающего тепла под бетонным полом. Их легко установить и улучшить жилое пространство. Бетонные полы с подогревом – это вариант, который спасет ваших гостей от холода!

  Система лучистого обогрева пола излучает тепло вверх к поверхности пола. Чтобы посмотреть на это простыми словами, подумайте об этом как о плите, которая нагревает поверхность. В отличие от плиты, полы с подогревом не нагреваются слишком сильно. Температура этих полов близка к нормальной температуре тела. По поверхности этих полов совершенно безопасно ходить босиком. Кроме того, они помогают контролировать температуру в помещениях.

  Существует два типа лучистых полов с подогревом: электрические теплые полы и водяные (водяные) теплые полы. Вы можете установить трубы, по которым циркулирует горячая вода, или электрические нагревательные элементы, установленные под ним, чтобы создать обогреваемые бетонные полы. Электрические теплые полы состоят из электрических кабелей, установленных на полу. Такие теплые полы позволяют бетону нагреваться и сохранять тепло. Водяные теплые полы закачивают горячую воду в трубы и нагревают поверхность бетонных полов. Вы можете использовать термостаты для регулирования температуры в помещении. Оба варианта просты и легки в установке. 9№ 0003

  Бетон — идеальный материал для напольного отопления. Это естественный носитель лучистого тепла из-за присущей ему тепловой массы. Когда вода или электрические токи нагревают пол, бетонные полы начинают излучать тепло наружу, на поверхность.

  Преимущества бетонного пола с подогревом.

  Комфортный

  Бетон с подогревом сделает вашу жизнь более комфортной. Ваши гости смогут наслаждаться тем, что им не придется ходить по холодным полам. В каждой комнате дома станет намного теплее и уютнее. Вы даже не заметите холодных пятен в доме.

  Лучшее качество воздуха

  Если вы боретесь с аллергией, астмой или другими проблемами с дыханием, бетонные полы с подогревом могут стать решением ваших проблем. В отличие от типичного домашнего отопления, нет инфильтрации наружного воздуха. Лучистое отопление обеспечит ваш дом более чистым воздухом, которым вы сможете наслаждаться.

  Зеленый

  Хотите стать экологичнее? Не проблема с лучистыми полами с подогревом. Считается одним из самых энергоэффективных вариантов обогрева дома.
