Двухскатная мансардная крыша своими руками и ее особенности

Содержание статьи:

Большинство людей, желающих построить собственный дом или дачу, задумываются о двухскатной мансардной крыше, которая является современным и, вместе с тем, доступным вариантом монтажа кровли среди массы предложений на рынке.

Особое внимание при строительстве домов специалисты уделяют заключительному этапу – сооружению крыши, ведь от качества ее материалов и особенностей конструкции будет зависеть уровень прочности и долговечности будущей постройки. Поэтому в данном случае оптимально подойдет двухскатная мансардная крыша, которая подчеркнет презентабельность фасада здания, как видно на фото.

Использование такой конструкции позволит увеличить жилую площадь помещения, что избавит от необходимости строительства дополнительных пристроек. Мансарда в зависимости от размеров и качества утепления может стать дополнительным помещением для проживания людей, либо хранения вещей.

Составляются проекты двухскатных мансардных крыш с учетом архитектурного стиля дома. Важным фактором также является использование легких современных материалов. Только так можно поднять конструкцию вверх без особой нагрузки на фундаментную основу.

Особенности гидроизоляции мансардной крыши

Данная особенность требует повышенного внимания к утеплению кровли сверху и дополнительно снизу, а между материалами должна быть оставлена воздушная прослойка (не менее 50 мм).

Особенности утепления кровли мансарды

Наиболее распространенной в средней полосе России считается конструкция двухскатной мансардной крыши с углом в 450 с обычной стропильной системой. Она хорошо смотрится на домах шириной до 8 метров.

Сложность процесса строительства кровли мансарды заключается в правильности изготовления и фиксации стропил между собой. Конструкция собирается на земле, а потом поднимается на крышу. После того как основа будет готова, укладывают кровельные материалы, гидроизоляцию.

Смотрите на видео — монтаж стропильной системы:

На следующем этапе выполняется внутренняя отделка комнаты, куда входит обрешетка мансарды, укладка пароизоляции, декоративные отделочные работы. В зависимости от материального обеспечения владельца дома и целей дальнейшего использования помещения, отделка может быть выполнена из гипсокартона, вагонки или пластика.

Одним словом, технология строительства мансардных крыш частных домов и коттеджей не представляет собой ничего сложного. Важно изначально правильно составить проект будущей постройки, следовать основным этапам выполнения работ, грамотно подобрать материалы, которые бы не утяжеляли вес конструкции и были долговечными, а также выполнить их обработку спец средствами.

Как сделать мансарду с двухскатной крышей

Давно в прошлом те времена, когда подчердачное пространство использовалось только для хранения ненужных вещей или в качестве сезонного склада для продуктов.

Как построить двухскатную крышу с мансардой, какую конструкцию предпочесть, как провести утепление, изоляцию и отделку новой комнаты – об этом в данной статье.

Выбор конструкции кровли

Существует множество конструкций двухскатных крыш с мансардой, одни из них простые, другие более сложные и эффектные.

Самыми распространенными считаются крыши:

• обычные двухскатные, когда одинаковые по размеру скаты наклонены под определенным углом – обычно наклон составляет 40- 45 градусов;
• ломаные двухскатные кровли выполнить немного сложнее, ведь состоят они из двух элементов: коньковой части, которая представляет собой обычную двухскатную конструкцию, и боковых частей, угол наклона которых намного больше;
• асимметричные кровли с мансардой тоже встречаются достаточно часто, выглядят они эффектно, но полезной площади внутри мансарды очень мало;
• полувальмовые крыши тоже являются разновидностью двухскатных конструкций, в основании такого типа кровли лежит трапеция. Мансарды под такими крышами просторные, с высокими потолками, а сам дом надежно защищен от ветровых нагрузок и обильных осадков. Однако вес конструкции и сложность ее реализации стали причиной не слишком большой популярности полувальмовых крыш.

Это только краткий перечень самых популярных конструкций, под которыми может располагаться мансарда.

Внимание! Чем больше угол наклона скатов, тем выше будет сама кровля, соответственно – понадобится больше строительных материалов на ее возведение.

Обычная двухскатная крыша

Это самый простой вариант конструкции, который можно реализовать не только для новых домов, но и для тех, которые уже находятся в эксплуатации. Масса двухскатной кровли не очень большая, поэтому строительство мансарды не навредит дому, его несущим конструкциям и фундаменту (конечно, если сооружение возводилось с учетом строительных норм и расчеты выполнялись с запасом прочности).

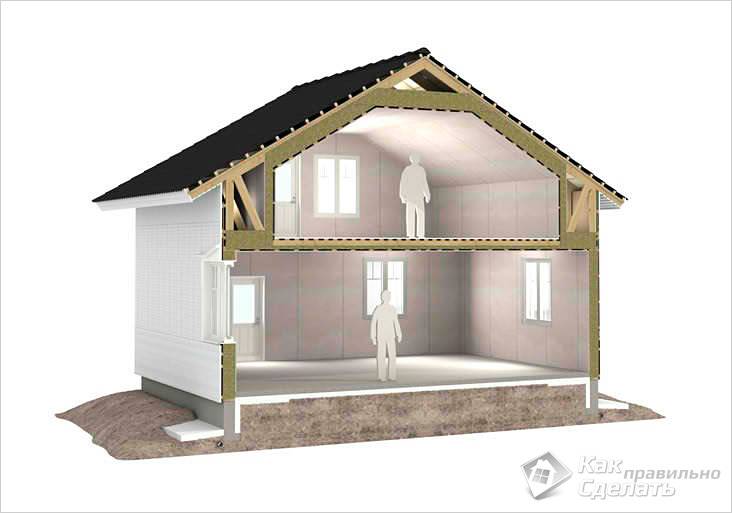

Выглядит двухскатная кровля как равнобедренный треугольник, боковые грани которой наклонены под одинаковым углом к основанию. Как правило, угол наклона составляет 40- 50 градусов – такая высота кровли даст возможность обустройства мансарды с комфортной высотой потолков.

Важно! По строительным нормам мансардой считается помещение с высотой потолков от 150 см, при этом расстояние от конька до чердачного перекрытия должно составлять 250 см или больше.

Стропила двускатной мансардной крыши, чаще всего, устанавливают по принципу висячей конструкции – когда стропильные балки опираются только на наружные несущие стены. Это дает большую нагрузку на фундамент и сами стены дома, поэтому рекомендуется укреплять стропила укосами, распорками и бабками, чтобы равномерно распределить распирающую силу.

Ломаная двухскатная кровля

Крышу со сложной геометрией, в разрезе имеющую форму пятиугольника, принято называть ломаной. Очень часто эту конструкцию используют именно для тех домов, которые планируется обустраивать мансардой.

Преимущество ломаной конструкции в том, что площадь мансарды под ней будет значительно больше, чем под обычной скатной кровлей, а высота самой крыши окажется даже меньше.

Делать крышу ломаной формы значительно сложнее, в одиночку здесь не справиться, нужно хотя бы две пары рук. Строительных материалов тоже потребуется больше, зато удастся построить полноценную комнату – мансарду с высотой потолков больше 200 см.

Устройство стропильной системы ломаной кровли с мансардой отличается от конструкции обычной скатной крыши: верхняя часть выполняется по принципу висячих стропил, а боковые элементы делаются наслонными – опирают стропила на вертикальные стойки.

Часто встречается устройство ломаной кровли с мансардой, когда все стропила являются висячими. В этом случае дом должен иметь центральную несущую стену с отдельным фундаментом. По линии конька устанавливают вертикальные стойки, нижняя часть которых будет переносить часть нагрузки на несущую стену и фундамент под ней.

Такой подход помогает существенно разгрузить дом и его элементы и сделать крышу более простой конструкции, без дополнения стропил распорками, стяжками и прочими элементами.

Особенности двухскатной мансардной крыши

1. Возможность увеличения жилой площади дома, примерно, в 1,5 раза.
2. Дешевизну сооружения, по сравнению с надстройкой второго этажа или пристройкой части дома.
3. Отсутствие необходимости в усилении фундамента и несущих стен здания.
4. Простоту монтажа и отделки.
5. Рациональность мансарды, на территории которой можно оборудовать полноценную комнату (для этого необходимо подвести все коммуникации).

Из недостатков двухскатной крыши с мансардой можно отметить:

1. Необходимость устройства более высокой кровли с длинными скатами, что повышает стоимость конструкции и нагрузку на опоры дома.
2. Теплопотери в зимний период, требующие качественного утепления кровли.
3. Чрезмерный нагрев мансардного помещения летом, из-за чего придется уделить внимание изоляции комнаты, вентилированию и кондиционированию воздуха.

Ясно одно – прежде, чем решиться на строительство крыши с мансардой, необходимо взвесить все «за» и «против». А главное – сделать все инженерные расчеты, чтобы убедиться в возможности возведения такой постройки и ее безопасности для людей.

Устройство двухскатной крыши

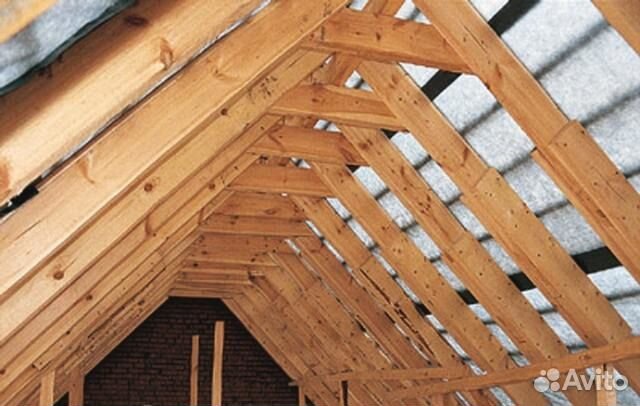

Всем известно, что крышу держат стропила – они являются ее «скелетом», опорой. Усложненная мансардой конструкция часто не обходится одними стропилами, ее усиливают дополнительными элементами.

Во время строительства крыши с мансардой нужно знать о таких деталях, как:

• Мауэрлат – брус, уложенный на наружные стены дома с предварительной гидроизоляцией их верхних частей рубероидом или другим материалом.
• Стропила – балки размером 50х100 или 100х150 (в зависимости от размеров кровли и нагрузок на нее), верхняя часть которых сходится в коньковой части, а нижняя опирается на мауэрлат.
• Обрешетка устанавливается на стропильные ноги, является основой для крепления кровельного материала, может выполняться из деревянных планок, досок или фанеры.
• Конек – угол верхней части треугольника, образованного стропильными ногами. Может выполняться в виде отдельного конькового бруса или балки.
• Растяжки и ригели – распорные элементы, которые нужны для распределения нагрузки на стропильную систему и ее уравновешивания. Устанавливаются горизонтально в верхней части треугольника стропил. Нужно помнить, чем выше расположен ригель, тем толще и мощнее он должен быть.
• Стойки и бабки – вертикальные опоры, которые устанавливают под серединой каждого стропила или по линии конька. Они призваны передавать нагрузку на несущие стены дома.
• Подкосы или укосы располагаются под углом, переносят нагрузку со стропил на распорные элементы.
• Лежень – копия мауэрлата, которую укладывают на пол мансарды и опирают на нее вертикальные стойки и бабки.
• Схватка нужна на тех крышах, ширина которых превышает 13 метров. Это крепкая балка, установленная между стойками и распирающая их в противоположные стороны.

Этапы строительства двухскатной крыши с мансардой

Начинать любое строительство необходимо с точного расчета. Особенно эта часть важна для мансардных помещений – ведь и вверху и в нижней части дома будут находиться люди, в первую очередь, нужно позаботиться об их безопасности.

Часто непрофессиональные строители забывают о том, что принимать во внимание нужно не только вес строительным материалов, изоляции и утеплителя. Мансарду нужно будет отделывать, использовать тяжелые шпаклевки, напольное покрытие, потолочную отделку. Кроме того, в этой комнате будет располагаться мебель, а так же, здесь будут находиться люди. Все эти факторы обязательно учитываться при расчете максимально возможной нагрузки на крышу и ее конструктивные элементы.

Совет! Для новичков идеальным материалом для сборки стропильной системы станут современные металлические конструкции, которые соединяются шуруповертом как детский конструктор. Стоимость таких деталей, конечно, выше, чем привычной древесины, зато крышу из металла можно легко разобрать и переделать, при необходимости.

Изоляция кровли

В первую очередь, собранную из стропил крышу необходимо изолировать. Так как мансарда – жилое помещение, нужно подумать не только о стандартной тепло-, паро- и гидроизоляции, но и о защите комнаты от посторонних уличных звуков. Крыша будет находиться прямо над головой живущего в мансарде человека, поэтому шум ветра или капли дождя могут стать для него настоящей проблемой.

Проводить теплоизоляцию мансард можно либо по внешнему краю крыши, либо по внутреннему контуру самой мансарды. В первом случае нужно использовать влагостойкие непористые материалы, такие как минеральная вата, например. Для внутреннего утепления вполне подойдет любой утеплитель, типа пеноплекса, пенопласта или рулонных изоляций.

Обязательно необходимо выполнять пароизоляционный слой. В помещении под крышей будет находиться человек, там предполагается установка отопительных приборов, поэтому разница между наружной и внутренней температурами воздуха будет существенной. Это непременно приведет к конденсированию влажного теплого воздуха, намоканию теплоизоляции и стропильной системы. Чтобы предотвратить гниение и потери тепла, использую специальные пароизоляционные мембраны.

Гидроизоляционный слой укладывают сверху кровельного пирога – пленка призвана защищать дом от проникновения влаги снаружи.

Внимание! Достаточно сложно сделать мансарду теплой в любое время года, для улучшения изоляции все материалы должны прокладываться единым слоем, без зазоров и «мостиков холода».

Монтаж кровельного материала

Сам процесс укладки кровельного материла на дома с мансардой ничем не отличается от перекрытия обычной двухскатной крыши. А вот выбирать материал нужно с учетом некоторых нюансов.

Дело в том, что задача строителя в данной случае – как можно больше снизить вес мансарды и всех конструкций крыши, чтобы обезопасить дом и его несущие элементы от перегрузки.

Именно поэтому выбрать в качестве кровельного материала для крыш с мансардой нужно что-то надежное, но легкое. Отлично подойдет металлочерепица, ондулин, шифер.

Выбор шага стропил, обрешетки и самого кровельного материала должен основываться на расчете с учетом таких факторов, как:

• предполагаемые нагрузки от ветра и снежных масс;
• климатические особенности региона;
• площадь дома и размеры крыши;
• дополнительные конструкции в виде вентиляции, антенн, окон;
• материал и размеры фундамента и несущих стен.

Совет! Не стоит в данном расчете пренебрегать массой человека, ведь любую крышу нужно обслуживать: чистить, ремонтировать, устанавливать антенны или вентиляцию.

Кроме всего перечисленного для крыш с мансардой добавляется еще и вес отделочных материалов, мебели и людей, находящихся внутри.

Заключение

Осталось вмонтировать окна, без которых не обойдется любая мансарда, и выполнить отделку комнаты в определенном стиле.

Построенный таким способом дом может быть просторным даже при небольшой площади основания, это экономит время и средства семьи. А воплотить идею расширения полезной площади вполне можно своими руками.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Красивый дизайн мансарды с двускатной крышей

Если в частном доме есть мансарда, то это очень выгодно для его владельца, так как это помещение может быть полезно использовано. Ее можно облагородить и вместо чердака устроить там спальню или кабинет, а также любое другое помещение, которое необходимо в доме. Нужно только заранее продумать подвод всех коммуникаций и дизайн будущей комнаты на мансарде. В этой статье будут даны советы по устройству на мансарде с двускатной крышей интерьеров для разных по функционалу комнат.

Нюансы использования мансарды

Чаще всего мансарда находится под двускатной крышей, где скаты кровли являются и потолком и стенами одновременно. Это представлено на фото. Если крыша высокая, то мансардное помещение станет полноценной комнатой, а может и несколькими, если площадь позволяет.

Атмосфера мансарды является очень специфичной, которая и привлекает людей для расположения на ней комнат.

Хозяева, которые не ограничены бюджетом могут осуществить на мансарде самые смелые идеи с использованием высокотехнологичных материалов и огромных окон, также здесь можно предусмотреть личный лифт в комнаты.

Более приземленные проекты для мансарды требуют спокойных тонов и простых отделочных материалов. Нет необходимости возводить что-то грандиозное, можно приблизить себя к природе оформлением комнаты в эко стиле, а можно создать светлую комнату с яркими акцентами.

Из мансард получаются прекрасные детские, ведь любой ребенок мечтает о своем собственном пространстве, а если оно будет находиться на самом верхнем этаже, то это уже дает массу впечатлений и простора для игр.

Спальня на мансарде

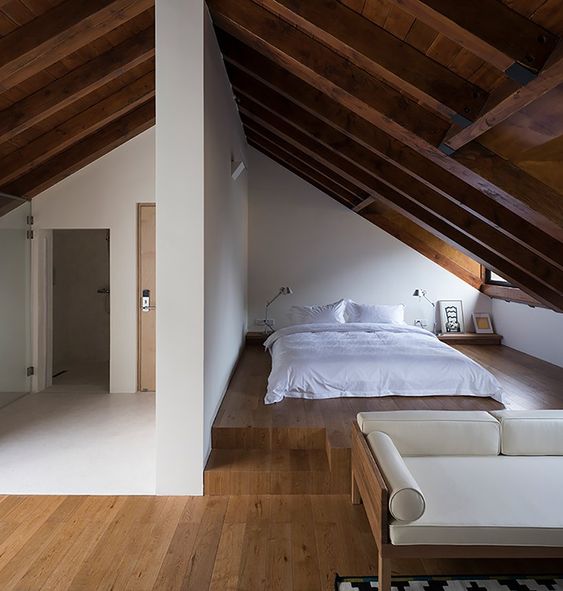

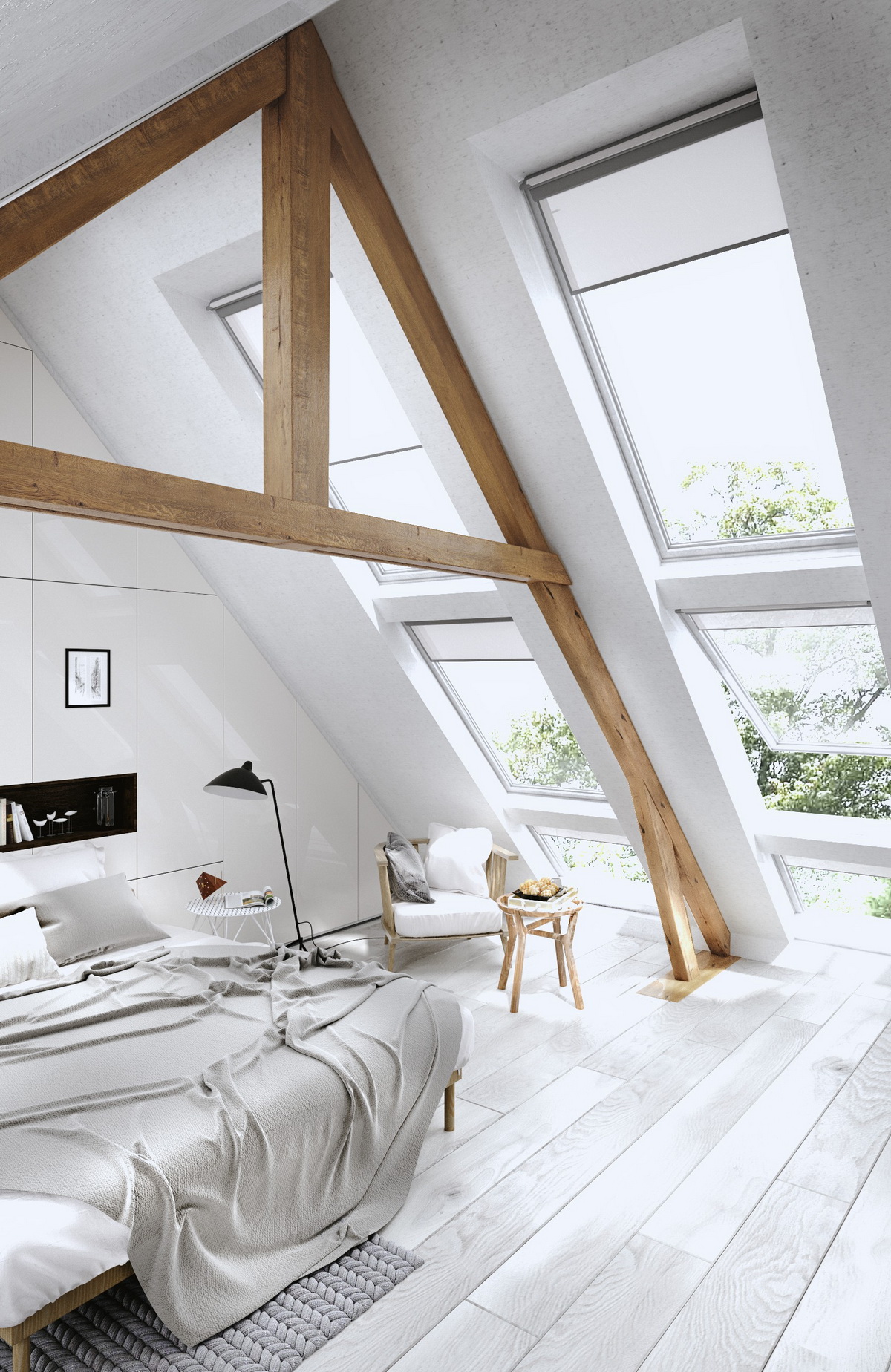

Устройство спальни на мансарде – очень удачный вариант, ведь именно в этой комнате человек проводит больше всего времени в горизонтальном положении, отдыхает душой и телом, так что скаты крыши не будут мешать и давить. Но, прежде чем устроить спальную комнату на мансарде, нужно продумать дизайн интерьера и другие мелочи, которые очень важны:

• Кровать лучше всего поставить изголовьем к скату крыши или к вертикальной стене, в зависимости от того, как расположена конструкция кровли.



  Важно! Часто на мансарде появляется такая проблема, как яркое солнце, которое мешает спать и находится в этом помещении. Решить эту проблему можно использованием рулонных или римских штор.

• Есть возможность установить кровать на небольшое возвышение, тем самым создав под ним место для хранения вещей, которые не умещаются в шкафах, как на фото.

• Если мансарда не большая и в ней умещается только одна комната, то половина ее может быть спальней с кроватью, а вторую можно отвести под гардеробную или зону красоты с туалетным столиком и всеми сопутствующими аксессуарами. Отгородить функциональные зоны можно ширмой или фальш-стеной, на которой вполне возможно установить телевизор. Если нет необходимости в перегородке на мансарде, то можно просто выполнить разную отделку с помощью обоев компаньонов.

Если в доме уже есть хозяйская спальня, то мансарду можно прекратить в гостевую комнату. Меняется только расположение кроватей, они ставятся вдоль скатов крыши.

Спальня + ванная на мансарде

Такой вариант планировки мансарды будет хорош для продолговатых домов. Одну половину комнаты занимает непосредственно спальня с кроватью, шкафом купе и туалетным столиком, а ко второй половине подводятся канализационные и сантехнические коммуникации, и оборудуется ванная комната. Здесь устанавливается либо ванна, либо душевая кабина и раковина. Дополнительные элементы также могут быть на мансарде, если позволяет свободное место. Увидеть такое дизайнерское решение мансарды можно на фото:

Детская комната на мансарде

Многим кажется, что детская комната на мансарде – это не безопасно, но, если позаботиться о лестнице, по которой ребенок без труда сможет ходить вверх и вниз, то детская комната на мансарде станет волшебным миром ребенка.

Важно! Если площадь позволяет, то на мансарде вполне возможно выполнить спальню для двух детей с применением зонирования.

Под игровую зону нужно отвести то место мансарды, где потолки наиболее высокие. Здесь устанавливаются шкафы и стеллажи для игрушек и книг, а также может быть поставлена шведская стенка. Около окна нужно поставить стол для развивающих занятий и уроков, чтобы естественный дневной свет проходил внутрь, и не было необходимости включать настольную лампу.

На мансарде детские кровати можно установить различными способами:

• Под скатами кровли параллельно друг другу.
• Одну расположить под скатом, вторую – у торцевой стены.
• У противоположных стен.
• Также есть возможность просто поставить в комнату кровать с двумя ярусами или ту, в которой спальное место выезжает по необходимости.

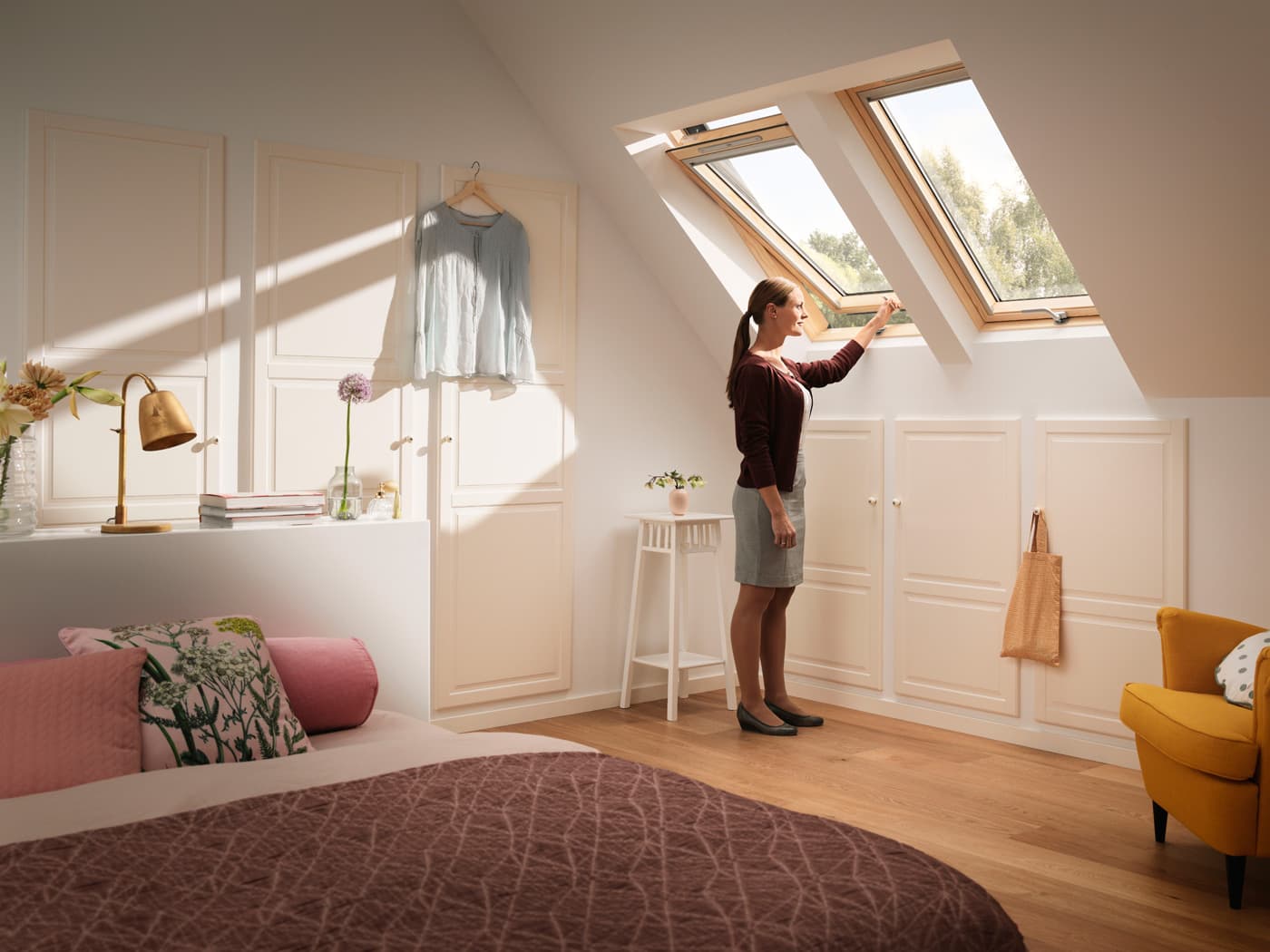

Для увеличения поступления света мансардные окна нужно заменить на те, которые больше по размеру, а стены оформить светлыми тонами с разбавкой яркими акцентами.

Общие правила для оформления мансарды

Отделка поверхностей

Стены на мансарде могут быть покрашены, покрыты обоями, вагонкой, декоративными панелями, а также любым материалом, который по душе хозяину и подходит к общему задуманному дизайну.

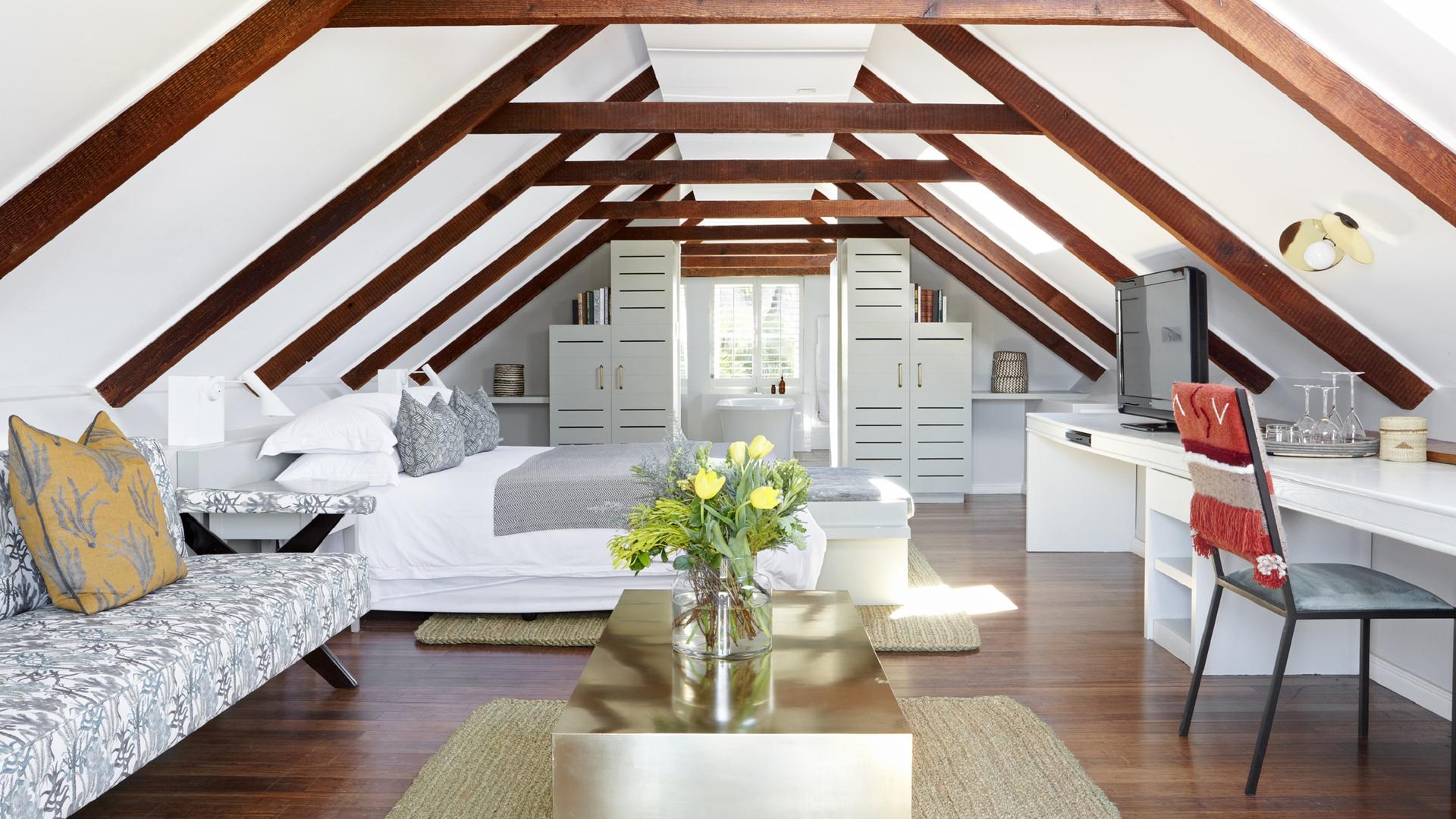

Особое внимание уделяется потолку мансарды. В основном он имеет балки, которые часто оставляют незакрытыми или вовсе выделяют, как представлено на фото ниже.

Так они становятся главным акцентом помещения. Идеально такое решение подойдет для комнаты в стиле лофт, кантри или эко.

Если интерьер комнаты планируется современный или же классический, то балки в комнате необходимо убрать под гипсокартон.

Совет! Для создания общей поверхности стен и потолка, можно использовать один и тот же материал для отделки без создания видимых переходов.

Если хозяин дома не особо жалует острые углы, то смягчаются они очень просто мягкой обивкой потолка или тканевыми панелями.

Главное – цвет

Яркие цвета в малом по площади помещении обычно играют очень важную роль. Они могут использоваться не только в аксессуарах, но и в оформлении выключателей, плинтусов, частей стен и других элементов интерьера. Если выставить акценты в комнате правильно, то можно добиться уникальных эффектов в дизайне мансарды.

Особенно красиво и волшебно смотрятся дверные коробки, которые окрашены в яркий цвет. Они, как бы, открывают вход в новый, неизведанный мир. Если принято решение выполнить наличники в яркой цветовой гамме, то и выключатели должны к ней подходить, тем более, что покупка цветных кнопок совершенно не является проблемой на данный момент. Казалось бы, что это не так уж и важно, но именно из деталей составляется весь интерьер мансарды.

В вопросе отделки стен для мансарды нужно выбирать что-то простое, не слишком вычурное. Например, прекрасно будет поддерживать атмосферу деревянная отделка рейками или вагонкой. Выгодно будут смотреться на мансарде панели с имитацией дерева.

Если не хочется украшать мансарду древесными нотками, то можно выбрать качественные светлые обои, к примеру, итальянской марки. Обои можно выбрать и поскромнее, но обязательно нужно сочетать спокойные оттенки с яркими и насыщенными, чтобы комната не выглядела скучно. Если выбор пал на обои, то не нужно выбирать крупный рисунок, лучше, если орнамент будет мелким. Таким образом, комната зрительно увеличится.

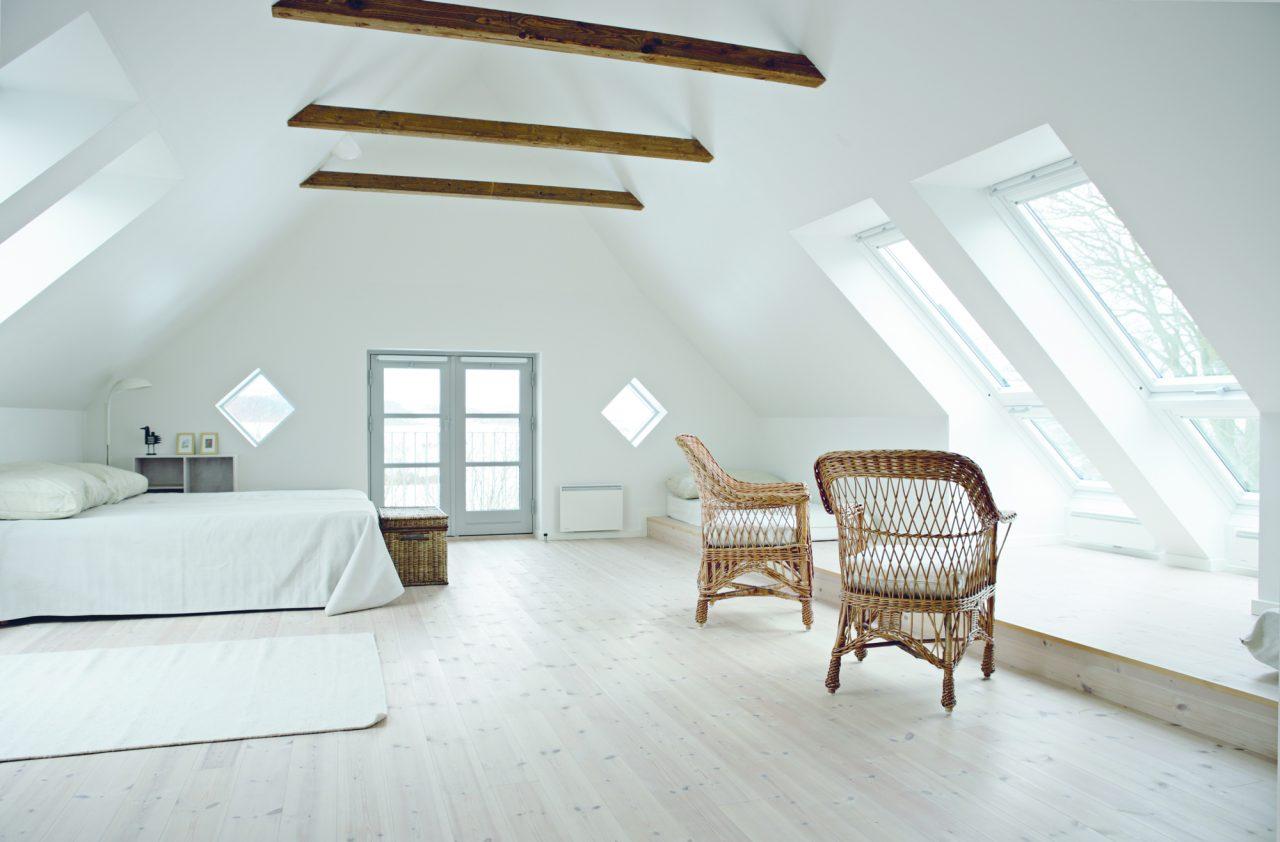

Для больших по площади мансард с панорамными окнами в отделке можно использовать и темный цвет, но здесь важно не переусердствовать и все-таки оставлять место для светлых включений. Особенно интересно будет смотреться классический черно-белый интерьер комнаты. Однако стоит помнить, что главенствующую роль занимает светлый оттенок.

Освещение мансарды

Мансардные комнаты имеют своеобразную конструкцию, что и прописывает индивидуальный подход к устройству освещения. Расстановка мебели и местоположение источников света планируется в зависимости от того, куда направлены окна и достаточно ли освещения от них.

Как правило, мансарды не всегда обустроены панорамными окнами, которые пропускают максимум света, поэтому есть несколько дизайнерских приемов, которые помогут решить проблему дефицита света:

• Использование зеркал, которые размещаются напротив окон или источников света. Отражая падающий свет, они освещают дополнительно комнату и зрительно увеличивают пространство.
• Устанавливать нужно не только центральный источник света, но и дополнительные в виде бра, светильников, настольных ламп.
• Для мансарды часто используются точечные светильники, которые располагают, на каком- то одном выступе и направляют туда, где необходимо освещение.
• Если окон слишком мало и сделать дополнительное возможности нет, то можно установить на стене раму с тонированным стеклом или зеркалом, которая подсвечивается светодиодной подсветкой.
• Кровать может быть декорирована точечными источниками света, которые расположены в нише.

Стиль мансарды

Для того чтобы комната выглядела гармонично нужно наполнить ее декоративными элементами, но это можно сделать только после определения с тем, какой стиль будет выдержан в помещении. А стиль подбирается в зависимости от конструкции спальни, ее освещенности и предпочтений хозяина. Рассмотрим несколько стилей с фото, которые максимально подходят для мансардной комнаты:

1. Минимализм. Название данного направления говорит само за себя. Он отличается минимальным размещением предметов декора и мебели, а также поддерживает четкость и строгость линий. Для минимализма используется не более трех цветов, причем они должны сочетаться друг с другом.

2. Скандинавский. Это светлый и домашний стиль, который достигается отделкой всех поверхностей в светлые тона или с наличием древесного дополнения. Для его воссоздания не понадобится много средств, а результат будет просто потрясающий.

3. Морской. Этот легкий стиль, напоминающий о курорте, выполняется очень просто: достаточно сочетать светлые тона с любым оттенком синего, а также бежевым и вот уже чувствуется свежий морской бриз.



   Важно! Полоски помогут скорректировать нестандартные параметры помещения.

4. Лофт. Это поистине универсальный стиль, который будет уместен и в больших, и в малых помещениях. Разграничивать при этом комнату не нужно, так как лофт – стиль, предпочитающий простор. В данном оформлении уместны открытые балки, кирпичная кладка, металлические элементы. Все это можно увидеть на фото:

5. Классический стиль. Он подразумевает наличие лепнины, большие люстры, которые опускаются с потолка, шикарное оформление. Это все может быть воплощено в жизнь и на мансарде, но только при условии, что она имеет достаточную площадь.

6. Кантри. Нежное оформление в светлых тонах с мелким цветочным рисунком, разбавленное древесными нотками и деревенскими деталями интерьера делают помещение мансарды еще более домашним и уютным.


Заключение

Мансарда в доме является простором для творчества. В этом помещении может быть воплощена любая идея, но при оформлении стоит опираться на размеры и параметры самой конструкции, чтобы сыграть только на ее достоинствах, надежно скрыв недостатки.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Мансарда, мансардный этаж — второй этаж под крышей дома: варианты использования пространства, конструктивные и отделочные решения

Не всегда, чтобы увеличить жилую зону в доме, есть возможность надстроить полноценный этаж. В таком случае подойдет обустройство мансарды. Ознакомившись с решениями профессиональных дизайнеров, можно создать свой проект.

Что представляет собой мансарда?

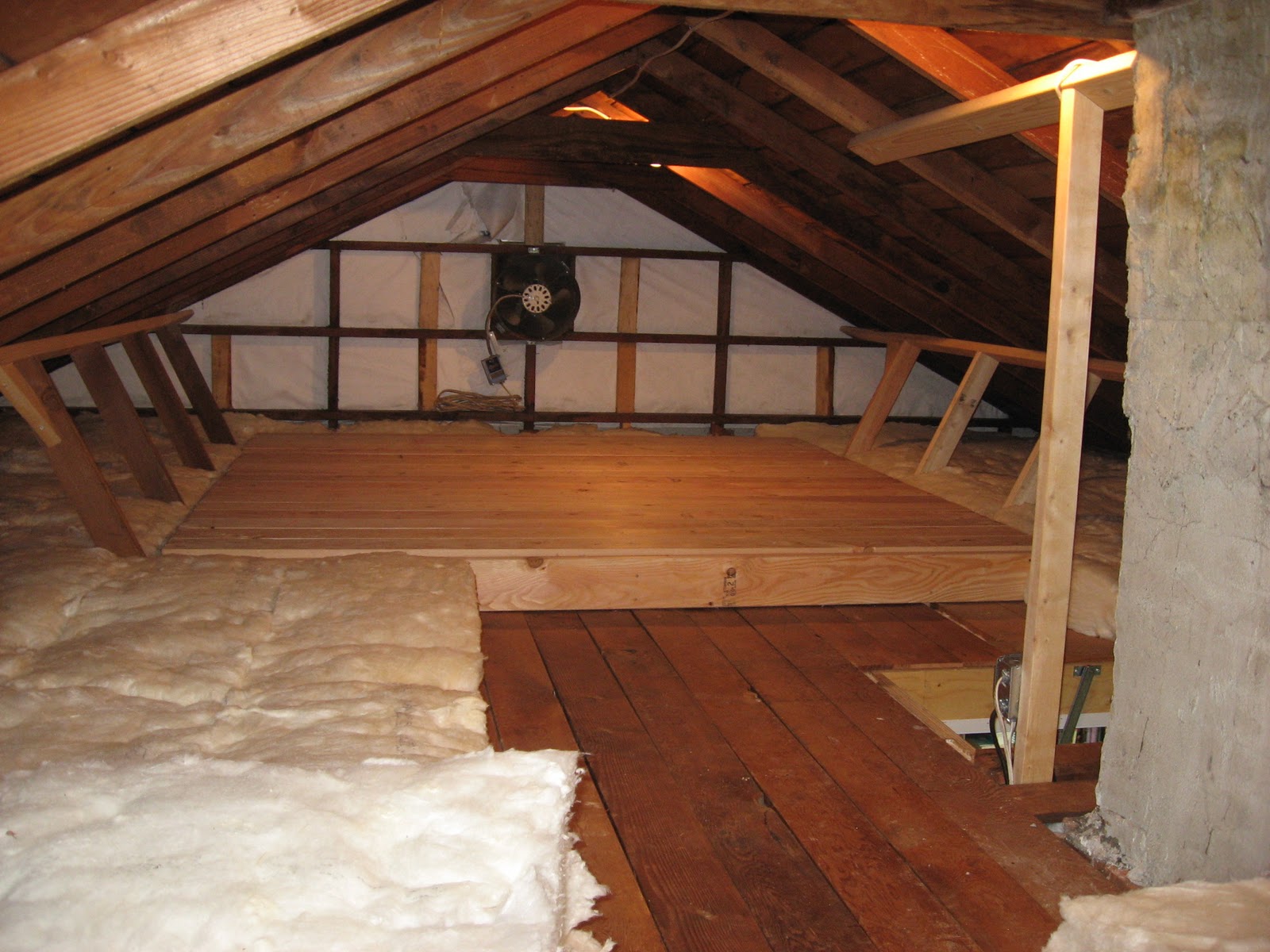

Она может быть чердачным помещением деревянного загородного дома с наклонными стенами, которые позволяют встать в полный рост только в самом центре. Такой мансардный этаж часто имеет сильный скос, плохо тесаные бревна вместо стропил, сложную переломанную форму потолка без окон.

Мансарда в новых зданиях – специально спроектированные светлые комнаты с высокими полустеклянными потолками, в которых предусмотрены полноценные коммуникации, а в некоторых вариантах бассейн и тренажерный зал.

Виды мансард

Вид мансарды определяется формой крыши, под которой она находится.

Кровля в частном доме может быть:

• одно или двускатная;
• остроконечная – с углом наклона более 60º;
• стандартная – под углом 45º или менее;
• ломаная (полувальмовая или вальмовая) четырехскатной конструкции;
• в несколько уровней.

Конек располагают симметрично или сдвигают к одной из сторон. Крышу мансарды в частном доме иногда ставят на постройку в полтора этажа. Такое проектное решение позволяет использовать всю площадь помещения, т.к. высота его увеличивается.

Особенности, плюсы и минусы

Недостатки помещений мансардного типа:

1. Если материал кровельного покрытия металл (перфолист, черепица, листовое железо), то следует ожидать, что помещение будет легко проводить тепло, а значит потребует хорошей толщины теплоизоляции.
2. Жилая мансарда сложной конструкции требует дополнительных затрат на термо- и гидроизоляцию.
3. Если дизайн мансарды выполнен из дерева, элементы нуждаются в обработке от плесени и насекомых.
4. Окна на мансардном этаже, которые монтируются на саму кровлю, установить труднее, чем стандартные, и нужно предусмотреть вариант их очистки от снега.
5. Во многих случаях экономия на материалах при обустройстве мансардного этажа лишь кажущаяся. Необходимость делать многослойную конструкцию кровли, производить внутренний ремонт, чтобы эффективно использовать пространство, часто приводит к затратам не меньшим, чем достройка полноценного этажа.

Сократить финансовые расходы можно, если помещение небольшое. Тогда мансардный этаж позволит увеличить жилую площадь дома с приемлемыми затратами.

Достоинства комнат под крышей:

1. При правильной теплоизоляции – зимой самое теплое место.
2. Не требует дополнительной земли для увеличения квадратуры дома.
3. Реконструкцию можно производить во время проживания в доме.
4. Широкий выбор возможных назначений и версий дизайна интерьера мансарды.

Варианты использования помещений под крышей

Способы использования свободных площадей определяются потребностями владельца, размером бюджета и склонностью к креативу. Идеи дизайна должны быть продолжением жилого пространства всего дома.

Даже чердачное помещение мансарды под ломаной крышей можно переделать самостоятельно, воспользовавшись подсказками уже реализованных решений профессиональных строителей, проектировщиков и дизайнеров.

Под двухскатной кровлей, где внешне недостаточно места, размещают спальни. Часто кровати устанавливаются в ниши под скошенные стены. Можно сделать мастерскую, гардеробную или кабинет на мансарде.

Если на взрослого человека ограниченное пространство мансарды может давить, то большинству детей оно покажется уютным. Возможности цветовой палитры современных отделочных материалов помогут превратить небольшие закутки в спальные места, учебные и игровые зоны для ребят.

О чем стоит побеспокоиться заранее?

Если вопрос оформления мансарды возникает на этапе строительства, то можно заранее побеспокоиться о подводке коммуникаций.

Мансардная комната, которая планируется как кухня или ванная, нуждается в полноценной системе канализации, водоснабжения, отвода стоков и вентиляции. Это может пригодиться также для дополнительного санузла, например, в детской комнате или спальне.

Свет на мансарде тоже следует спроектировать при возведении дома – проложить электропроводку, установить окна.

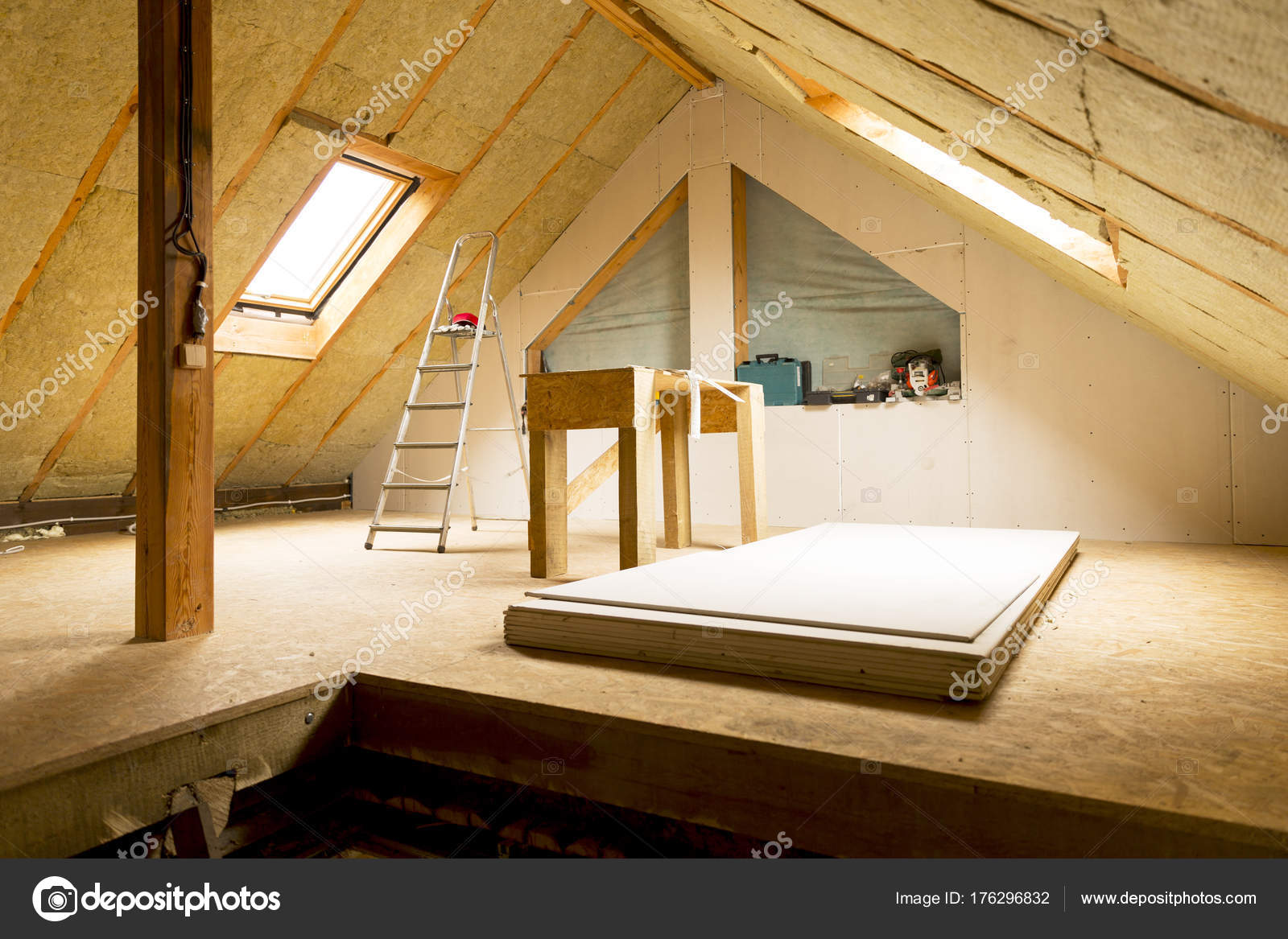

Основные этапы превращения чердака в жилое помещение

Когда обустраиваем мансарду дома, который построен уже давно, перед составлением проекта необходимо сделать ревизию состояния постройки:

1. Осмотр лучше начать с элементов стропильной системы. В ней не должно быть гнилых, треснутых балок. Выступающие части, мешающие создать свободное пространство, придется перестроить.
2. Нужно оглядеть кровлю на предмет протечек.
3. Проверить тепло, гидро- и пароизоляцию.

Спланируйте, где будет располагаться вход на чердак, конструкцию и материал лестницы, то, как будет заноситься мебель на мансарду.

Замена старых и установка новых окон

Бывает так, что восстанавливать старое окно нет смысла, например, когда сильно поврежден сам профиль. Если решили выполнить работу по замене сами, то не забывайте о страховке при работе на высоте.

Придется демонтировать старое окно, вместе с испорченными элементами откосов, утеплителя и кровли. Если необходимо, расширьте или уменьшите проемы.

Монтаж лучше начинать с замены изоляционных материалов, установочных брусков. После того как вставлена рама, проведите дополнительное утепление снаружи, смонтируйте створки, если они есть. Разместите и отрегулируйте фурнитуру. Проверьте новое окно.

Что будем поднимать на верх?

От того, какие будут комнаты в мансарде, зависит, что нужно поднять наверх в первую очередь. Понадобятся доски для пола, длинные балки при замене стропил и элементов перекрытия.

Если освещение мансарды состоит из встраиваемых светильников, нужно продумать жесткую конструкцию потолка. Скорее всего понадобится переместить на чердак листы гипсокартона. Они пригодятся и для обустройства стен и перегородок, встроенных шкафов и полок.

После окончания ремонта проблемы могут возникнуть с объемными диванами и неразборной мебелью. Все это нужно предусмотреть заранее.

Спальня на чердаке – практично, удобно, эстетично

Чтобы отделать спальню, можно использовать гипсокартон, дерево, фанеру.

Для интерьера невысоких помещений подходит кровать-подиум. Ее лучше располагать у глухой стены, а напротив поставить столик с креслами для отдыха.

Для любителей в выходные поспать подольше нужны окна или шторы с функцией “день-ночь”. Хорошо вписываются в обстановку тенеустойчивые растения. Если позволяет площадь, делают небольшой туалет и душ.

Классикой дизайна считают стиль спальни прованс. Гармонично будут смотреться обои для мансарды с небольшими цветами, кремовая или белого цвета вагонка.

Вместо полноценного шифоньера подойдут небольшие тумбочки, комоды, мебель из модулей или выполненная на заказ.

Гостиная и столовая в мансардном помещении – особенности оформления

Гостиную в мансарде вместе со столовой можно разместить даже в небольшом помещении.

Для этого нужно правильно подобрать светильники для мансарды, которые в сочетании со светлыми тонами стен и мебели визуально расширят площадь чердака.

Творческие дизайнерские приемы выделят своды крыши, оттенят балки, изящно обыграют асимметрию комнаты. Чтобы, напротив, скрыть непропорциональность, при необходимости можно расставить мебель по углам.

С целью зрительно увеличить высоту потолка используйте вытянутые высокие вазы, не широкие рамки для картин, вертикальную драпировку стен или шторы в полоску.

Особенности стиля интерьера можно подчеркнуть декоративной штукатуркой, обшивкой из дерева, отделать стены тканью без швов.

Обеденный стол лучше поставить под самой высокой точкой потолка. Бра, люстра, каминная зона оформляются в соответствии с общей задумкой. Иногда устанавливают печь из чугуна, подсветку с пола через стеклянную мебель.

Детская комната на месте старого чердака

Комнату можно стилизовать под капитанскую каюту, кабину фантастического межпланетного корабля или “домик Мальвины”. Обязательно нужно позаботиться о звукоизоляции – дети будут бегать, прыгать, шуметь.

Помещение следует хорошо осветить. Традиционно, комната делится на места, где дети будут делать уроки, отдыхать ночью или играть.

Разноцветный колорит напольных покрытий, вставки ярких цветов в мебели, подойдут как девочкам, так и мальчикам. Для подростков создают интерьер мансарды, который уже ближе к взрослым стандартам. Здесь не обойтись без совместного обсуждения и принятия решений.

Некоторые проблемы возникают при создании пространства для разнополых детей. Придется делить комнату на 2 разные по дизайну части.

Кабинет, мастерская или библиотека

Оптимальный вариант – разместить рабочий стол у окна, параллельно скошенным стенам – полки с книгами, а рядом – небольшой диван.

Для реализации плана достаточно провести наверх электричество. Для обустройства рабочего пространства хватит места даже на небольшом чердаке.

Домашний кинотеатр – реализованная мечта

Для размещения домашнего кинотеатра необходимо предусмотреть звукоизоляцию. Основная задача – изолировать низкие частоты, которые нагружают тонкие перегородки помещения.

В этом случае лучше, чтобы комната не имела связей через вентиляцию со спальней и рабочим кабинетом. При отделке следует применять материалы, которые будут гасить лишнее распространения звука.

Дизайн при таком назначении мансарды даже для небольшого помещения может быть выполнен в темных тонах.

Необычная кухня в мансарде

При устройстве кухни в мансарде нужно рассчитывать на то, что мебель придется заказывать, чтобы максимально использовать пространство, особенно под скошенной стеной.

Место для приготовления пищи лучше размещать с северной стороны – в жаркие дни это спасет от перегрева.

Чтобы избежать грибка и сырости, а также запахов, которые распространятся на весь дом, следует позаботиться о хорошей системе вентиляции.

Потребуется сделать подходящее освещение, для этого более 10% от площади пола в стенах и кровле должны занимать окна. Угол излома стены ограничит высоту столешницы и кухонных шкафов.

Если мансарда в деревянном доме, то силовую электропроводку для электрической печи делают обязательно из меди, с хорошим запасом мощности. Проблемой для домов, которые уже построены, может стать канализация и водопровод.

Ванная комната – нет ничего невозможного

Ванная комната и санузел на мансарде подойдут как дополнение к спальне, детской или как самостоятельное помещение для небольшого дома.

Прежде всего нужна надежная тепло-, гидро- и пароизоляция, иначе появится сырость, плесень и грибок.

Размещение сантехнического оборудования в комнате со скошенными стенами требует внимательности при проектировании. Нужно правильно рассчитать высоту места, где будет расположена ванна или душевая кабина.

При отделке помещения керамической плиткой, учитывайте, что могут “плавать” недостаточно прочные балки перекрытия. Это вызовет образование трещин в полу и стенах.

Установите электрический или водяной полотенцесушитель, который поможет от запотевания окон и образования ненужной сырости.

На заказ акриловые ванны по новым технологиям изготавливают практически любой формы.

Гардеробная под крышей

Если всем членам семьи достаточно места на нижних этажах, то под кровлей можно сделать гардеробную. Она освободит остальные комнаты от ненужной громоздкой мебели, добавит свободного пространства во всем доме.

Никаких обязательных условий, кроме хорошей вентиляции, при проектировании хранилища для вещей нет.

Можно расположить большое зеркало, штанги с вешалками, полки для хранения постельного белья, шкафчики для обуви, вешалки для одежды.

Здесь же для удобства переодевания поставить пуфы, выделить место для чистки обуви.

Особенности выбора дизайна для мансарды

Нестандартная планировка мансардных помещений требует нешаблонных дизайнерских решений.

Недостатки скошенных стен при продуманном подходе обращаются в удобные и эстетичные достоинства. Приемы, которые подходят для традиционных помещений, далеко не всегда сработают под крышей.

Мебель нужно брать только самую необходимую. Для того чтобы она органично вписалась в необычные конфигурации комнат, большую ее часть придется изготавливать на заказ или самостоятельно.

Используя пространство по максимуму, не обшивают несущие балки гипсокартоном, а наоборот подчеркивают их. Большие площади можно оформлять в любых тонах, но малые – только в светлой гамме, если не хотите уменьшить визуальные характеристики специально.

Материалы для облицовки стен, полов и потолка

Мансардное помещение делают начиная со скатов, потом фронтоны и заканчивают потолком. Возможные материалы для ремонта:

1. Гипсокартон подойдет для отделки потолка, стен, изготовления встроенной мебели и полок. Под ним легко разместить электропроводку, водопроводные и канализационные трубы.
2. Вагонка требует больше времени, но отделка обладает большей жесткостью, внешне напоминает древесину, экологически безвредна. Перед использованием ее нужно пропитать противопожарными препаратами.
3. Блокхаус создает впечатление, что помещение выполнено из оцилиндрованных бревен.
4. Сайдинг или фанера более экономичны.
5. В качестве напольного материала подойдет ДСП.

Потолки выполняют из ДСП, ДВП, фанеры, гипсокартона, вагонки, или натягивают ПВХ пленку.

Освещение и цветовые решения

Хорошее решение для помещения под крышей – соединить местное освещение и светлую отделку.

Усилить дневной свет поможет зеркало, расположенное напротив окна. По желанию, освещение можно сделать теплым или прохладным.

Несколько пастельных тонов при окрашивании стен сделают комнату более объемной. Легкие красивые шторы и мебель светлых оттенков визуально расширят пространство.

Насколько важно использование перегородок для изоляции чердака? | Руководства по дому

Роберт Корпелла Обновлено 27 декабря 2018 г.

Хотя это может показаться нелогичным, даже хорошо изолированные чердаки требуют циркуляции воздуха. Это означает, что воздух будет втягиваться извне дома и проходить через чердак. Перегородки обеспечивают проход воздуха через определенные части чердака. Перегородки также называют ветровыми перегородками, вентиляционными желобами, стропильными вентиляционными отверстиями или изоляционными перегородками.Обычно они изготавливаются из поливинилхлорида, жесткого пенопласта или картона, и их можно установить с помощью нескольких скоб.

Циркуляция воздуха

Правильная циркуляция воздуха на чердаке — это предотвращение накопления влаги. Летом потолочные и фронтальные вентиляционные отверстия забирают более холодный воздух снаружи дома, чтобы заменить горячий воздух, который собирается на чердаке. Влажный влажный воздух выходит наружу, что предотвращает скопление водяного пара на кровельной обшивке и стропилах. Влага, если не дать ей выйти, в конечном итоге приведет к гниению древесины и других элементов конструкции.Перегретый воздух внутри чердака может деформировать и повредить черепицу, если не будет вытеснен через форточки или вентиляционные отверстия в крыше. Зимой естественная конвекция воздуха через чердак предотвращает образование ледяных завалов на крыше. Перегородки решают эти проблемы, позволяя воздуху циркулировать под изоляцией или вблизи нее.

Изоляция

Ветер может дуть через вентиляционные отверстия в потолке, нарушая изоляцию и сдвигая ее с места. Это особенно актуально для рыхлой волокнистой изоляции, которую выдували на чердак.Когда изоляция перемещается, она больше не защищает от сквозняков и не препятствует выходу воздуха из жилого помещения под чердаком. Перегородка действует как экран, отделяющий изоляцию от ветра, дующего через вентиляционные отверстия.

Софиты

Установка перегородок от вентиляционного отверстия под потолком и вверх по стропильной нише позволяет изолировать каждый доступный дюйм площади чердака. Без перегородок вы должны держать вентиляционные отверстия подальше от изоляции, что означает, что пространство вокруг вентиляционного отверстия обычно не получает защиты.Производители изготавливают перегородки размером 14 1/2, а также 22 1/2 дюйма, чтобы можно было разместить 16 дюймов по центру и 24 дюйма по центру. Перегородки обычно имеют длину 4 фута, и при необходимости их можно обрезать.

Стропила

Если вы хотите утеплить стропильные пролеты, а не чердак, чтобы сделать чердак обогреваемым помещением, перегородки еще более важны для правильной циркуляции воздуха. Перегородки образуют канал для циркуляции воздуха между изоляцией и обшивкой крыши.Как и в случае с изоляцией чердачного пола, влага и отвод тепла являются причинами для правильного движения воздуха. Выполните перегородки по всей длине пролета стропил от

Установка скоб — AtticFoil ™ Radiant Barrier

Открытые чердаки: А-образная или вальмовая крыша

Метод Staple Up (Open Ridge) — это стандартный метод, который чаще всего используется в ТЕПЛОМ или ЖАРКОМ климате для широко открытых чердаков. Это особенно актуально, если ваша главная цель — снизить приток тепла летом или если у вас есть воздуховоды на чердаке.Для ХОЛОДНОГО или СМЕШАННОГО климата вам следует уложить AtticFoil ™ непосредственно поверх существующей изоляции, используя метод перекрытия изоляции.

Для стандартного метода сшивания фольга излучающего барьера прикрепляется скобами горизонтально (слева направо) к нижней части стропил, начиная снизу и постепенно поднимаясь вверх. Вы хотите охватить как можно больше и как можно быстрее, поэтому рекомендуется горизонтальное применение. Необязательно прокладывать фольгу горизонтально, так как направление не влияет на производительность.Щелкните, чтобы загрузить инструкции по установке для печати. Щелкните здесь для просмотра испанской версии.

У вас высокий чердак или высокий гребень? Рассмотрим метод установки с плоским верхом.

Основные преимущества выбора метода сшивания скоб заключаются в том, что он: обеспечивает более прохладное чердак, позволяет хранить на чердаке, сохраняет кондиционеры, воздуховоды и т. Д. В более прохладной среде для повышения эффективности и не мешает с размещением утеплителя на мансардном этаже. Ниже приводится краткое видео , в котором рассматриваются основные моменты стандартного метода крепления скоб для установки излучающего барьера AtticFoil ™.

Все, что нужно знать, чтобы сделать это сам

Следующие 3 видеоролика проведут вас через полную установку от начала до конца. Ниже приведены более подробные инструкции о том, как закрепить AtticFoil ™ в стандартном открытом чердачном помещении.

Измерение, резка и начало работы

Используя рулетку или просто считая, посчитайте стропила на чердаке вдоль одного ската крыши; стропила обычно находятся на расстоянии 24 дюйма или 2 фута друг от друга.Подсчитайте их и прибавьте к окончательному числу примерно фут, чтобы не сбежать.

Отрезанные части вне чердака. Лучше всего вырезать по несколько частей за раз и работать по частям. Подъездная дорога работает хорошо. Используйте стандартный универсальный нож и запасные лезвия. Не пользуйтесь ножницами, они быстро затупятся. Используйте картонную коробку в качестве разделочной доски. Если вы планируете заранее, вы можете разрезать по 5-10 штук за раз и свести к минимуму поездки на чердак. Это идеальная работа для помощника.Совет: возьмите концы отрезанных кусочков AtticFoil ™ и стяните их вместе, затем сложите или сверните фольгу. Когда вы находитесь на чердаке, вы и ваш помощник можете схватить конец и вытащить его на всю длину. Этот метод предотвратит образование складок и складок фольги.

Большинство установок проходят лучше всего, когда вы начинаете снизу с более крупных частей и продвигаетесь вверх к верху пространства. Это позволяет натянуть и выровнять первую деталь.

Используйте помощника и протяните первую деталь через пространство, оставив небольшой зазор (3–6 дюймов) внизу.Вы можете начать фольгу полностью у основания стропил, но если вы сделаете это, убедитесь, что у вас есть открытые вентиляционные отверстия на потолке, чтобы обеспечить вентиляцию чердака. Если у вас нет вентиляционных отверстий на потолке (или их нет в этой области), вам нужно оставить зазор внизу.

Продолжайте двигаться вверх со следующим куском фольги. Это не должно быть красиво; если между крышей и утеплителем мансарды получится фольга, фольга будет работать правильно. Швы можно перекрывать, стыковать друг с другом или оставлять небольшой зазор между деталями.Помните, что вы используете перфорированную фольгу; следовательно, установка не будет герметичной.

Не нужно заклеивать швы — это не повлияет на качество пленки, но очень удобно для заделки порезов и зазоров. Вы можете купить ленту для кондиционирования воздуха из фольги в местном хозяйственном магазине примерно за 7-8 долларов, и она может пригодиться, когда вы пытаетесь залатать участки, которые вы обрезали, чтобы установка выглядела красиво. Имейте в виду, что лента не предназначена для герметичного монтажа, потому что это не цель.Цель состоит в том, чтобы позволить воздуху двигаться как обычно, поэтому лента — это просто способ сделать установку красивее.

Обрежьте распорки и другие препятствия или просто пройдите их. Фольга не обязательно должна быть идеально гладкой. Вы можете использовать ленту для кондиционирования воздуха, чтобы соединить фольгу вместе после резки, но это не обязательно. Обрезая предметы вокруг, не беспокойтесь, если они не плотно прилегают — можно сделать несколько зазоров.

Совет. Используйте ручку / маркер, чтобы отметить общее расстояние на стропилах (примерно 52 дюйма от балок пола), чтобы помочь вам провести первый проход фольги.Это помогает удерживать фольгу ровно, предотвращает неравномерное скрепление скоб, которое может привести к кривым проходам или бесполезным излишкам на одном конце чердака, и обеспечивает зазор около 4 дюймов в нижней части установки для потока воздуха.

Воздушный поток на чердаке (вентиляция)

Имейте в виду, что хорошая вентиляция чердака важна, потому что поддержание движения воздуха через чердак не только снижает температуру воздуха на чердаке, но также помогает удалить влагу. Как мы уже упоминали в предыдущем разделе, вы хотите установить пленку так, чтобы оставался зазор внизу и зазор вверху чердака.Независимо от того, какая у вас система вентиляции, это лучший способ сделать это. Когда это будет сделано таким образом, свежий наружный воздух будет поступать на чердак на уровне потолка и пойдет одним из двух маршрутов: либо вверх по каналу, созданному пленкой (между настилом крыши и пленкой), либо он попадет на чердак под фольгой.

По мере накопления горячего воздуха он будет двигаться к верху чердака, точно так же, как вода в ванне движется к открытому стоку.

Горячий воздух будет выходить из ваших вытяжных вентиляционных отверстий (будь то гребневое вентиляционное отверстие, фронтальные вентиляционные отверстия, электрические вентиляторы и т. Д.), позволяя воздуху свободно проходить через чердак, способствует более прохладной температуре воздуха на чердаке, а также максимальному снижению влажности.

Главное, чтобы воздух проходил как можно более свободно, сохраняя при этом хорошее покрытие. Нет точной науки относительно того, насколько большими должны быть зазоры, просто сделайте достаточно, чтобы воздух мог выйти наружу и покинуть чердак. На это можно просто взглянуть: воздух должен проходить через чердак, как будто фольги там и нет.

Выравнивание и препятствия на чердаке

Почему домовладельцам нужны дополнительные места на чердаках

Существует множество причин того, что в старинных домах с приличной вместимостью под крышей создание жилья на чердаке становится наиболее актуальным занятием:

Дети не съезжают или вернулись в гнездо, потому что жизнь там недоступна.

Стареющие родители вытесняют детей, которые на законных основаниях все еще полагаются на вас как на крышу над их головами.А поскольку старикам нужен первый этаж, дети со здоровыми коленями могут подняться на уровень или два.

Вы мечтаете о большем пространстве, но не осмеливаетесь продавать свою собственность, потому что боитесь, что никогда не замените ее в своем любимом районе. А гербовый сбор кажется такой глупой вещью, чтобы тратить на это хорошие деньги.

При таком давлении на собственность количество переезжающих людей сокращается — с 5.2 процента в 2015 году до 4,5 процента в 2016 году — и все больше людей предпочитают оставаться на месте и ремонтировать. Исследования показывают, что более половины всех домовладельцев в 2015–16 годах провели какой-либо ремонт, даже если это просто покраска.

Цифры ABS за это же время показывают, что ежегодные национальные расходы на реконструкцию составляют 7 миллиардов долларов и продолжают расти. И одна из компаний, придерживающихся этой тенденции с улучшителями стойкости, — это The Attic Group, чей менеджер по маркетингу Лиз Стюарт заметила резкий рост запросов и запросов за последние два года.

Чердак, который лучше всего работает, — это викторианские, федеральные, эдвардианские дома и бунгало California Bungalows, построенные в Сиднее (но не в Мельбурне). И особенно приспосабливаемы старинные дома, забитые на небольшие блоки.

Лиз Стюарт объясняет, что подходящий объем крыши для переоборудования, который может стоить от «всего от 40 000 долларов США за комнату, доступную по чердачной лестнице, до 150 000-250 000 долларов США, что в среднем составляет 20-60 квадратных метров дополнительного пространства. ”, Составляет не менее 2.2 метра поля в самой высокой точке.

Это, как она объясняет, часто исключает постройку Cal Bungs в Мельбурне с более мелкими профилями крыши, чем в Сиднее. Если крыша слишком низкая, игра окончена, и вам нужно сделать более дорогую пристройку второго этажа.

Стюарт говорит, что «наиболее востребованными переоборудованием чердака являются дополнительные спальни и ванная комната или офис с внутренней лестницей».

В уже большом отдельно стоящем доме Федерации в Мельбурне, Тоорак, The Attic Group, в союзе со своим постоянным архитектором Ченг Тео из Teo + Perperis, недавно поднялась в полость крыши с трехметровым пиком, чтобы создать завидные дополнительные удобства, включая две спальни. , две ванные комнаты, новая гостиная и открытый балкон с видом на теннисный корт.

«Очевидно, что это прекрасное сооружение», — говорит Стюарт о проекте, — «добавило на 30 процентов больше места» и соразмерно справедливости в доме.По его словам, во время работы, за исключением того, когда строилась новая лестница, все материалы и рабочие получали доступ к пространству через внешние леса.

С новой проекцией мансардного окна бывшая «темная, грязная, пыльная крыша» теперь представляет собой красивое пространство с деревянными потолками и очаровательным характером, гармонирующим с домом.

Еще одно фантастическое преобразование, о котором упоминает Стюарт, произошло в старой квартире Мэнли на верхнем этаже, где владелец добавил новую спальню на чердаке, кухню, прачечную и балкон с видом на воду.Это увеличило размер их дома вдвое ».

«Клиентам нужно было больше места, но они поняли, что они не могут позволить себе переехать в Мэнли. Поэтому переоборудование чердака стало для них большой историей », — говорит он.

atticgroup.com.au

Строительство L-образной конструкции с полными фронтонами

Информация в этой статье относится к:

ВОПРОС

Как мне автоматически создать L-образную конструкцию с тремя полными фронтонами?

ОТВЕТ

Обратный фронтон, иногда называемый противоположным фронтоном, перпендикулярен главной двускатной крыше.Обратный фронтон может присоединяться к основной крыше в любом месте основной крыши. В этом примере он соединяется с основной крышей одним концом.

Строительство автоматической Г-образной двускатной крыши

1. Сначала запустите Home Designer и выберите запуск New Plan .
2. Затем выберите Build> Wall> Straight Exterior Wall и нарисуйте стены для вашей L-образной конструкции по часовой стрелке.

3. Используя инструмент Select Objects , выберите стену, затем щелкните и перетащите ее конец, чтобы продлить стену через выступ L, чтобы мы точно знали, где разместить наш разрыв стены.

4. Выберите в меню Build> Wall> Break Wall . Щелкните, чтобы создать разрыв в стене в месте пересечения пристройки стены с фронтоном.

5. После того, как разрыв будет размещен, используйте инструмент Select Objects , чтобы выбрать одну из стен, указанных ниже красным.

6. После выбора щелкните инструмент редактирования Открыть объект , чтобы открыть диалоговое окно Wall Specification .
7. На панели «Крыша» щелкните и выберите Полная фронтальная стена , затем щелкните ОК .
8. Повторите этот процесс для каждой стены, обозначенной красным на изображении выше.
9. Верните конец стены в исходное положение.

10. Выберите Build> Roof> Build Roof из меню, чтобы открыть диалоговое окно Build Roof .
11. Задайте шаг крыши и нажмите OK , чтобы построить крышу.

    В Home Designer Pro необходимо установить флажок Build Roof Planes , прежде чем нажимать OK, чтобы сгенерировать плоскости крыши.
