ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ армирования ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… конструкций: ΠŸΡ€ΠΎΡ†Π΅Π½Ρ‚ армирования ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… конструкций – ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΈ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

ΠŸΡ€ΠΎΡ†Π΅Π½Ρ‚ армирования ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… конструкций – ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΈ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ

Архив рассылки «ΠΠ΅ΠΏΡ€ΠΎΡˆΠ΅Π½Ρ‹Π΅ совСты» для Π½Π°Ρ‡ΠΈΠ½Π°ΡŽΡ‰ΠΈΡ… ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Ρ‰ΠΈΠΊΠΎΠ². Выпуск β„– 14.

ЗдравствуйтС!

Π’ ΠΎΡ‡Π΅Ρ€Π΅Π΄Π½ΠΎΠΌ выпускС Π½Π΅ΠΏΡ€ΠΎΡˆΠ΅Π½Π½Ρ‹Ρ… совСтов я Ρ…ΠΎΡ‡Ρƒ ΠΏΠΎΠ³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ΡŒ ΠΎ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Π΅ армирования Π² ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… конструкциях.

ΠžΠ±Ρ‹Ρ‡Π½ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π΅ ΠΏΠΎΠΏΠ°ΡΡ‚ΡŒ впросак, Π½Π°Ρ‡ΠΈΠ½Π°ΡŽΡ‰ΠΈΠ΅ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Ρ‰ΠΈΠΊΠΈ ΡΡ‚Π°Ρ€Π°ΡŽΡ‚ΡΡ ΡΠ²Π΅Ρ€ΠΈΡ‚ΡŒΡΡ с Π΄Π°Π½Π½Ρ‹ΠΌΠΈ ΠΏΠΎ допустимому ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Ρƒ армирования ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π°. Π‘ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ΠΎΠΌ всС просто: Π΅ΡΡ‚ΡŒ Ρ‚Π°Π±Π»ΠΈΡ†Π° 47 (38) Π² Пособии ΠΏΠΎ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΡŽ Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… ΠΈ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… конструкций ΠΈΠ· тяТСлого Π±Π΅Ρ‚ΠΎΠ½Π° плюс Π²Π°ΠΆΠ½Ρ‹Π΅ примСчания ΠΏΠΎΠ΄ этой Ρ‚Π°Π±Π»ΠΈΡ†Π΅ΠΉ – этих Π΄Π°Π½Π½Ρ‹Ρ… достаточно, Ρ‡Ρ‚ΠΎΠ±Ρ‹ нСдоармирования Π½Π΅ ΠΏΡ€ΠΎΠΈΠ·ΠΎΡˆΠ»ΠΎ.

Но Ρ‡Ρ‚ΠΎ ΠΆΠ΅ Π΄Π΅Π»Π°Ρ‚ΡŒ с ΠΏΠ΅Ρ€Π΅Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ? Π’Π΅Π΄ΡŒ Π½ΠΈΠ³Π΄Π΅ Π½Π΅ ΠΏΠΈΡˆΠ΅Ρ‚ΡΡ, ΠΊΠ°ΠΊΠΎΠΉ максимум Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π² Π±Π΅Ρ‚ΠΎΠ½Π΅. Π Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ с этим вопросом ΠΏΠΎΠΌΠΎΠΆΠ΅Ρ‚ Π·Π΄Ρ€Π°Π²Ρ‹ΠΉ смысл ΠΈ трСбования ΠΏΠΎ ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΈΡ€ΠΎΠ²Π°Π½ΠΈΡŽ, с Π½ΠΈΡ… ΠΌΡ‹ ΠΈ Π½Π°Ρ‡Π½Π΅ΠΌ.

Π§Ρ‚ΠΎΠ±Ρ‹ конструкция Π±Ρ‹Π»Π° Π½Π°Π΄Π΅ΠΆΠ½ΠΎΠΉ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½Π° Π±ΡƒΠΌΠ°Π³Π΅, Π½ΡƒΠΆΠ½ΠΎ Ρ€Π°ΡΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚ΡŒ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρƒ Ρ‚Π°ΠΊ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π±Π΅Ρ‚ΠΎΠ½ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ Π±Ρ‹Π»ΠΎ качСствСнным.

Для этого Π½ΡƒΠΆΠ½ΠΎ всСгда ΡΠΎΠ±Π»ΡŽΠ΄Π°Ρ‚ΡŒ трСбования ΠΏΠΎ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠΌΡƒ Ρ€Π°ΡΡΡ‚ΠΎΡΠ½ΠΈΡŽ ΠΌΠ΅ΠΆΠ΄Ρƒ стСрТнями Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ (см. ΠΏ.ΠΏ. 5.38 – 5.41 Ρ‚ΠΎΠ³ΠΎ ΠΆΠ΅ пособия). Волько Ρ‚ΠΎΠ³Π΄Π° Π±Π΅Ρ‚ΠΎΠ½ Π½Π°Π΄Π΅ΠΆΠ½ΠΎ Π·Π°ΠΏΠΎΠ»Π½ΠΈΡ‚ пространство ΠΌΠ΅ΠΆΠ΄Ρƒ стСрТнями, сцСплСниС с Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€ΠΎΠΉ Π±ΡƒΠ΄Π΅Ρ‚ Π½Π°Π΄Π΅ΠΆΠ½Ρ‹ΠΌ, Π° конструкция – ΠΏΡ€ΠΎΡ‡Π½ΠΎΠΉ. Π’Π°ΠΊΠΆΠ΅ Π½ΡƒΠΆΠ½ΠΎ ΠΎΠ±Ρ€Π°Ρ‰Π°Ρ‚ΡŒ особоС Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° располоТСниС стСрТнСй Π² мСстах нахлСстки, Ρ‚.ΠΊ. Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Ρ‚Π°ΠΌ Π² Π΄Π²Π° Ρ€Π°Π·Π° большС, ΠΈ Π΅Π΅ Π½ΡƒΠΆΠ½ΠΎ Ρ€Π°ΡΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚ΡŒ Ρ‚Π°ΠΊ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΠ»ΠΎΡΡŒ Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΏΠΎ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠΌΡƒ Ρ€Π°ΡΡΡ‚ΠΎΡΠ½ΠΈΡŽ Π² свСту ΠΌΠ΅ΠΆΠ΄Ρƒ стСрТнями (50 ΠΌΠΌ – для ΠΌΠΎΠ½ΠΎΠ»ΠΈΡ‚Π½Ρ‹Ρ… ΠΊΠΎΠ»ΠΎΠ½Π½, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€). НС лишним Ρ‚Π°ΠΊΠΆΠ΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠ±Ρ€Π°Ρ‰Π°Ρ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° Ρ€Π΅Π°Π»ΡŒΠ½Ρ‹ΠΉ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ стСрТнСй пСриодичСской Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ (с ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ выступов ΠΈ Ρ€Π΅Π±Π΅Ρ€), особСнно Π² стСснСнных условиях. Выполняя эти конструктивныС трСбования, Π²Ρ‹ сдСлаСтС ΠΏΠ΅Ρ€Π²Ρ‹ΠΉ шаг ΠΊ Ρ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π΅ ΠΏΠ΅Ρ€Π΅Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ.

Π’Ρ‚ΠΎΡ€ΠΎΠΉ шаг – это ΡƒΡ‡Π΅Ρ‚ располоТСния Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π² расчСтС. На ΠΏΠ΅Ρ€Π²Ρ‹ΠΉ взгляд, ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°Π·ΠΎΠ³Π½Π°Ρ‚ΡŒΡΡ ΠΈ ΡƒΠ»ΠΎΠΆΠΈΡ‚ΡŒ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρƒ Π² нСсколько рядов – сСчСниС ΠΏΠΎ расчСту ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚, ΠΏΠΎΡ‡Π΅ΠΌΡƒ Π±Ρ‹ Π½Π΅ ΠΏΠΎΠΏΡ€ΠΎΠ±ΠΎΠ²Π°Ρ‚ΡŒ? Π­Ρ‚ΠΎΡ‚ соблазн особСнно для Ρ‚Π΅Ρ…, ΠΊΡ‚ΠΎ считаСт Π² ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ°Ρ… ΠΈ Π½Π΅ чувствуСт зависимости Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ΠΎΠ² расчСта ΠΎΡ‚ располоТСния Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π² сСчСнии. Π”Π°, Π² Π±Π°Π»ΠΊΠ°Ρ… руководство ΠΏΠΎ ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΈΡ€ΠΎΠ²Π°Π½ΠΈΡŽ допускаСт располоТСниС Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π² нСсколько рядов (см. рисунок 84), Π² ΠΊΠΎΠ»ΠΎΠ½Π½Π°Ρ… – Π½Π΅ рСкомСндуСтся.

Из рисунка ΠΌΡ‹ Π²ΠΈΠ΄ΠΈΠΌ, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ армирования Π² Π±Π°Π»ΠΊΠ΅ ΠΌΠΎΠΆΠ½ΠΎ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΡ‚ΡŒ. Но ΠΏΡ€ΠΈ этом, ΠΊΠ°ΠΊ всСгда, всплываСт ΠΎΠ΄Π½ΠΎ Β«Π½ΠΎΒ»: рабочая высота сСчСния h0, которая ΠΈΠΌΠ΅Π΅Ρ‚ большоС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΈ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠΈ ΠΈΡ‚ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ армирования для ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΠΏΠΎΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅Π³ΠΎ ряда Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ΡΡ. И это ΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ прямоС влияниС Π½Π° ΠΈΡΠΊΠΎΠΌΡƒΡŽ ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹, Ρ‚.ΠΊ. ΠΎΠ½Π° ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ высотС сСчСния: As=(ΞΎbh0Rb)/Rs+As’ (Ρ„ΠΎΡ€ΠΌΡƒΠ»Π° 25 Пособия ΠΏΠΎ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΡŽ Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… ΠΈ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… конструкций ΠΊ БНиП 2.03.01-84).

ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ всСгда ΡΠΎΠ²Π΅Ρ‚ΡƒΡŽ ΠΎΠ±Ρ€Π°Ρ‰Π°Ρ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ ΠΏΡ€ΠΈ расчСтС Π±Π°Π»ΠΎΠΊ Π½Π° Ρ‚ΠΎ, Π² сколько рядов Π² ΠΈΡ‚ΠΎΠ³Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΡƒΠ»ΠΎΠΆΠ΅Π½Π° Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π°. Если Π² Π½Π°Ρ‡Π°Π»Π΅ прСдполагался ΠΎΠ΄ΠΈΠ½ ряд ΠΈ

h0 Π±Ρ‹Π»Π° ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π΅ΠΉ, Π° Π² ΠΈΡ‚ΠΎΠ³Π΅ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠ»ΠΎΡΡŒ ΡΡ‚ΠΎΠ»ΡŒΠΊΠΎ, Ρ‡Ρ‚ΠΎ Π² ΠΎΠ΄ΠΈΠ½ ряд ΠΎΠ½Π° Π½Π΅ помСстится, Ρ‚ΠΎ Π½ΡƒΠΆΠ½ΠΎ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΠ΅Ρ€Π΅ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ с ΡƒΡ‚ΠΎΡ‡Π½Π΅Π½ΠΈΠ΅ΠΌ Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ высоты сСчСния – ΠΎΡ‡Π΅Π½ΡŒ часто это Π΄Π°Π΅Ρ‚ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠ΅ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹.

Π•Ρ‰Π΅ ΠΈΠ· рисунка Π²ΠΈΠ΄Π½Ρ‹ Ρ‡Π΅Ρ‚ΠΊΠΈΠ΅ трСбования ΠΊ Ρ€Π°ΡΡΡ‚ΠΎΡΠ½ΠΈΡŽ Π² свСту ΠΌΠ΅ΠΆΠ΄Ρƒ стСрТнями Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹. Π­Ρ‚ΠΎ обусловлСно Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ Π·Π°ΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒ Π² Π±Π΅Ρ‚ΠΎΠ½Π΅ – Ρ‰Π΅Π±Π΅Π½ΡŒ Ρ€Π°Π·Π½Ρ‹Ρ… Ρ„Ρ€Π°ΠΊΡ†ΠΈΠΉ, ΠΈ густо располоТСнная Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π° Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΏΠΎΠΌΠ΅ΡˆΠ°Ρ‚ΡŒ качСствСнному Π±Π΅Ρ‚ΠΎΠ½ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΡŽ. ВсСгда Π½ΡƒΠΆΠ½ΠΎ ΠΎΠ±Ρ€Π°Ρ‰Π°Ρ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° это Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠ΅, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π΅ ΠΏΠΎΠΏΠ°ΡΡ‚ΡŒ впросак.

Π’ ΠΈΡ‚ΠΎΠ³Π΅, ΠΏΠΎ Π±Π°Π»ΠΊΠ°ΠΌ ΠΌΡ‹ ΠΈΠΌΠ΅Π΅ΠΌ ΠΊΠ°ΠΊ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ Π΄Π²Π° ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‰ΠΈΡ… ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ армирования трСбования: расстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ стСрТнями ΠΈ рабочая высота сСчСния Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ (Ρ‚.Π΅. ограничСния Π² самом расчСтС). И Ссли ΡΠΎΠ±Π»ΡŽΠ΄Π°Ρ‚ΡŒ эти трСбования, ΠΏΠ΅Ρ€Π΅Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ Π±ΡƒΠ΄Π΅Ρ‚ Π½Π΅ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ.

Π’ РуководствС ΠΏΠΎ ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΈΡ€ΠΎΠ²Π°Π½ΠΈΡŽ, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ я ΡƒΠΆΠ΅ Π½Π΅ Ρ€Π°Π· ΡΡΡ‹Π»Π°Π»Π°ΡΡŒ, Π’Ρ‹ Π½Π°ΠΉΠ΄Π΅Ρ‚Π΅ конструктивныС трСбования ΠΊ Ρ€Π°ΡΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΡŽ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π² Π»ΡŽΠ±Ρ‹Ρ… Ρ‚ΠΈΠΏΠ°Ρ… ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… конструкций. Если ΠΈΡ… Ρ‚Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΡΠΎΠ±Π»ΡŽΠ΄Π°Ρ‚ΡŒ, Π’Π°ΡˆΠΈ конструкции всСгда Π±ΡƒΠ΄ΡƒΡ‚ Π·Π°Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½Ρ‹, ΠΊΠ°ΠΊ слСдуСт, ΠΈ ΠΎ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Π΅ армирования Π±Π΅ΡΠΏΠΎΠΊΠΎΠΈΡ‚ΡŒΡΡ Π±ΡƒΠ΄Π΅Ρ‚ Π½Π΅ Π½ΡƒΠΆΠ½ΠΎ.

Π£Π΄Π°Ρ‡Π½ΠΎΠ³ΠΎ Π’Π°ΠΌ освоСния нашСй нСпростой профСссии!

Π‘ ΡƒΠ²Π°ΠΆΠ΅Π½ΠΈΠ΅ΠΌ, Π˜Ρ€ΠΈΠ½Π°.

class=»eliadunit»>

ΠŸΡ€ΠΎΡ†Π΅Π½Ρ‚ армирования ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… конструкций: ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ, ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ

Π‘ Ρ†Π΅Π»ΡŒΡŽ выполнСния Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ своСго прямого прСдназначСния, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΉ расчСт усилСния Π±Π΅Ρ‚ΠΎΠ½Π°, Ρ‡Ρ‚ΠΎ соотвСтствуСт ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠΌΡƒ ΠΈ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠΌΡƒ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Ρƒ. Π­Ρ‚Π° Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° ΠΈΠ³Ρ€Π°Π΅Ρ‚ Π²Π°ΠΆΠ½ΡƒΡŽ Ρ€ΠΎΠ»ΡŒ Π² ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π½Ρ‹Ρ… расчСтах. Π•Π΅ ΠΌΠ°Π»Ρ‹ΠΉ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ Π½Π΅ Π΄Π°Π΅Ρ‚ ΠΏΡ€Π°Π²Π° ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΈΠ·Π΄Π΅Π»ΠΈΠ΅ усилСнным Π΄ΠΎ Π–Π‘Π˜, Π° больший ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Ρ‚ ΠΊ сущСствСнному сниТСнию тСхничСских характСристик ΠΆ/Π± ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°.

Π‘Ρ‚Π΅ΠΏΠ΅Π½ΡŒ армирования

Минимальная Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° коэффициСнта армирования (0,05%) позволяСт Π½Π°Π·Π²Π°Ρ‚ΡŒ ΠΈΠ·Π΄Π΅Π»ΠΈΠ΅ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹ΠΌ.

Если мСталличСскиС элСмСнты ΠΏΠΎΠΌΠ΅ΡΡ‚ΠΈΡ‚ΡŒ Π² Π±Π΅Ρ‚ΠΎΠ½, Π½ΠΎ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½ΠΎΠΉ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ тСхничСским трСбованиям Π“ΠžΠ‘Π’Π°, Ρ‚ΠΎ это ΠΈΠ·Π΄Π΅Π»ΠΈΠ΅ относится ΠΊ Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹ΠΌ наимСнованиям с конструкционным ΡƒΠΊΡ€Π΅ΠΏΠ»Π΅Π½ΠΈΠ΅ΠΌ ΠΈ Π½Π΅ допускаСтся ΠΊ эксплуатации. Для Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚Π°, ΠΊΠΎΠ»ΠΎΠ½Π½, нСсущих стСн ΠΈ Π±Π°Π»ΠΎΠΊ ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ армирования рассчитываСтся ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅: К= (М1÷М2)x100; Π³Π΄Π΅

  • М1 β€” вСс ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ каркаса;
  • М2 β€” масса Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ ΠΌΠΎΠ½ΠΎΠ»ΠΈΡ‚Π°.
Для создания Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½ΠΎΠ³ΠΎ каркаса ΠΏΡ€Π΅Π΄ΠΏΠΎΡ‡Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ ΠΏΡ€ΡƒΡ‚ΡŒΡ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ 12-14 ΠΌΠΌ.

ΠŸΠ»ΠΎΡ‰Π°Π΄ΡŒ сСчСния стСрТнСй обуславливаСт ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°ΡŽΡ‰Π΅Π³ΠΎ каркаса нСсти ΠΈ Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΡΡ‚ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ. Π§Π΅ΠΌ большС Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ ΠΏΡ€ΡƒΡ‚ΡŒΠ΅Π², Ρ‚Π΅ΠΌ Π²Ρ‹ΡˆΠ΅ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ армирования ΠΈ ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ сооруТСния. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ ΠΏΡ€Π΅Π΄ΠΏΠΎΡ‡ΠΈΡ‚Π°ΡŽΡ‚ стСрТни Π² 12β€”14 ΠΌΠΌ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ. Π£Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ вСса Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ΡΡ с ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠ΅ΠΌ Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Ρ‹ Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ слоя.

ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΠΈ расчСтов

Π’ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π³ΠΎΡ€ΡΡ‡Π΅ΠΊΠ°Ρ‚Π°Π½ΡƒΡŽ ΡΡ‚Π°Π»ΡŒ высокого класса, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΎΠ½Π° устойчива ΠΊ ΠΊΠΎΡ€Ρ€ΠΎΠ·ΠΈΠΈ ΠΈ ΠΊΡ€Π΅ΠΏΠΊΠ°. Π§Ρ‚ΠΎΠ±Ρ‹ сварСнный мСталличСский каркас, располоТСнный Π² Π±Π΅Ρ‚ΠΎΠ½Π΅, сдСлал своС Π΄Π΅Π»ΠΎ, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌ Ρ‚ΠΎΡ‡Π½Ρ‹ΠΉ расчСт, ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‰ΠΈΠΉ ΡƒΡ‚ΠΎΡ‡Π½ΠΈΡ‚ΡŒ, сколько ΠΈ ΠΊΠ°ΠΊΠΈΠ΅ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹. Π’Π°ΠΆΠ½ΠΎΡΡ‚ΡŒ расчСтов слоТно ΠΏΠ΅Ρ€Π΅ΠΎΡ†Π΅Π½ΠΈΡ‚ΡŒ. Они Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ΡΡ с ΠΏΡ€ΠΈΠ²Π»Π΅Ρ‡Π΅Π½ΠΈΠ΅ΠΌ тСхничСских Ρ„ΠΎΡ€ΠΌΡƒΠ», Π³Π΄Π΅ ΡƒΡ‡Ρ‚Π΅Π½Ρ‹ сопротивлСниС ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹Ρ… стройматСриалов, ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎ допустимых Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ ΠΊ Π·Π°ΠΊΠ»Π°Π΄Ρ‹Π²Π°Π΅ΠΌΡ‹ΠΌ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹. А Ρ‚Π°ΠΊΠΆΠ΅ стандартныС вычислСния ΠΏΡ€Π΅Π΄ΡƒΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°ΡŽΡ‚ Ρ‚ΠΈΠΏ Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚Π°, Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… конструкционных элСмСнтов, ΠΌΠ°Ρ€ΠΊΡƒ Π±Π΅Ρ‚ΠΎΠ½Π°, нСсущиС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ. По ΠΎΠΊΠΎΠ½Ρ‡Π°Π½ΠΈΠΈ матСматичСской части всС Π΄Π°Π½Π½Ρ‹Π΅ наносят Π½Π° Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆ, Π³Π΄Π΅ прСдставлСна схСма армирования. Из ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π° исполнитСли Π·Π½Π°ΡŽΡ‚, сколько ΠΈ ΠΊΠ°ΠΊΠΎΠ³ΠΎ Π²ΠΈΠ΄Π° ΡΡ‚Π°Π»ΡŒΠ½Ρ‹Ρ… стСрТнСй Π½ΡƒΠΆΠ½ΠΎ Π²Π·ΡΡ‚ΡŒ. А Ρ‚Π°ΠΊΠΆΠ΅ стоит ΡƒΡ‡Π΅ΡΡ‚ΡŒ Π² ΠΊΠ°ΠΊΠΎΠΌ порядкС ΠΈΡ… Ρ€Π°ΡΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚ΡŒ ΠΈ ΡΠ²ΡΠ·Π°Ρ‚ΡŒ.

Π—Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ армирования

ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚

НаимСньшая ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ усилСния Π±Π΅Ρ‚ΠΎΠ½Π° Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€ΠΎΠΉ, Ρ‡Ρ‚ΠΎ располоТСна ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎ, вычисляСтся соотвСтствСнно ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ сСчСния ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ ΠΎΠ±ΡŠΠ΅ΠΊΡ‚Π° ΠΈ составляСт 0,05%. МСньший ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ лишь ΠΎ локальном ΡƒΠΊΡ€Π΅ΠΏΠ»Π΅Π½ΠΈΠΈ Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ раствора. Π’Π°ΠΊΠΎΠ΅ сооруТСниС Π½Π΅Π½Π°Π΄Π΅ΠΆΠ½ΠΎΠ΅ ΠΈ опасноС, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ Π΅Π³ΠΎ Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΠ΅. ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ армирования зависит ΠΎΡ‚ Ρ‚ΠΈΠΏΠ° ΠΈ Π»ΠΎΠΊΠ°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ (сТатиС, растяТСниС) Π²Π½Π΅ ΠΏΡ€Π΅Π΄Π΅Π»ΠΎΠ² Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ сСчСния, ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΡ€ΡƒΡ‚ΡŒΡΠΌΠΈ каркаса, ΠΈ колСблСтся Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… ΠΎΡ‚ 0,5 Π΄ΠΎ 0,25% для ΠΊΠ°ΠΆΠ΄ΠΎΠΉ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΉ конструкции.

ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹

ПослС Π·Π°Π»ΠΈΠ²ΠΊΠΈ Π²Π°ΠΆΠ½ΠΎ ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚ΡŒ Π±Π΅Ρ‚ΠΎΠ½, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π΅ Π±Ρ‹Π»ΠΎ Π²ΠΎΠ·Π΄ΡƒΡ…Π° Π²ΠΎΠ·Π»Π΅ Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ сниТСнию прочности сооруТСния.

ΠŸΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎ допустимая доля стали для ΠΆ/Π± конструкций составляСт 4% (Π² ΠΊΠΎΠ»ΠΎΠ½Π½Π°Ρ… 5%). Π’ΠΈΠΏ ΡΡ‚Π°Π»ΡŒΠ½Ρ‹Ρ… элСмСнтов ΠΈ ΠΌΠ°Ρ€ΠΊΠ° Π±Π΅Ρ‚ΠΎΠ½Π° влияния Π½Π΅ ΠΈΠΌΠ΅ΡŽΡ‚. ΠŸΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ максимальной Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ сниТСнию эксплуатационных характСристик издСлия ΠΈ Π²ΠΎΠ·Ρ€Π°ΡΡ‚Π°Π½ΠΈΡŽ Π΅Π³ΠΎ вСса, Ρ‡Ρ‚ΠΎ усилит Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ Π²Ρ‹ΡˆΠ΅Ρ€Π°ΡΠΏΠΎΠ»ΠΎΠΆΠ΅Π½Π½Ρ‹Ρ… ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΠΈΡ… Π½Π° Π½ΠΈΠΆΠ½ΠΈΠ΅. УкрСпляя Π±Π΅Ρ‚ΠΎΠ½, Π²Π°ΠΆΠ½ΠΎ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ ΠΏΠ»ΠΎΡ‚Π½ΠΎΠ΅ ΠΎΠ±Π²ΠΎΠ»Π°ΠΊΠΈΠ²Π°Π½ΠΈΠ΅ всСй мСталличСской Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ раствором Π±Π΅Π· образования Π²ΠΎΠ·Π΄ΡƒΡˆΠ½Ρ‹Ρ… ΠΊΠ°Ρ€ΠΌΠ°Π½ΠΎΠ².

Π‘ΠΎΡ…Ρ€Π°Π½Π΅Π½ΠΈΠ΅ прочности

Π‘Π΅Ρ‚ΠΎΠ½ создаСт Π·Π°Ρ‰ΠΈΡ‚Ρƒ стали ΠΎΡ‚ влияния Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ² внСшнСй срСды (Π²Π»Π°Π³ΠΈ, химичСских вСщСств), поэтому ΠΌΠ΅Ρ‚Π°Π»Π» Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ ΡƒΠΊΡ€Ρ‹Ρ‚ раствором. Π›ΡŽΠ±Ρ‹Π΅ манипуляции с ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹ΠΌ ΠΎΠ±ΡŠΠ΅ΠΊΡ‚ΠΎΠΌ Ρ‚ΠΈΠΏΠ° Π°Π»ΠΌΠ°Π·Π½ΠΎΠ³ΠΎ бурСния, Ρ€Π΅Π·ΠΊΠΈ, отдСлСния частСй, образования сквозных Ρ‚ΠΎΠ½Π½Π΅Π»Π΅ΠΉ Π² стСнС приводят ΠΊ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌΡƒ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½ΠΈΡŽ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»Π° прочности.

ВсС Ρ€Π°Π±ΠΎΡ‚Ρ‹, Π½Π°Ρ€ΡƒΡˆΠ°ΡŽΡ‰ΠΈΠ΅ ΠΌΠΎΠ½ΠΎΠ»ΠΈΡ‚Π½ΠΎΡΡ‚ΡŒ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠΉ конструкции, Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚ΡŒΡΡ с ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ схСмы располоТСния ΠΈ пространствСнной структуры каркаса.

Π—Π°Ρ‰ΠΈΡ‚Π½Ρ‹ΠΉ слой Π±Π΅Ρ‚ΠΎΠ½Π°

Π’ Ρ‚Π°Π±Π»ΠΈΡ†Π΅ прСдставлСна Π·Π°Π²ΠΈΡΠΈΠΌΠΎΡΡ‚ΡŒ Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Ρ‹ Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ слоя ΠΎΡ‚ Ρ‚ΠΈΠΏΠ° ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ элСмСнта:

НаимСнованиС стройматСриалаШирина ΠΎΠ±ΡŠΠ΅ΠΊΡ‚Π°, смБлой Π±Π΅Ρ‚ΠΎΠ½Π°, см
НСсущая стСнаБолСС 101,5
Π‘Ρ‚Π΅Π½Π°ΠœΠ΅Π½Π΅Π΅ 101
Π Π΅Π±Ρ€ΠΎ252
Π‘Π°Π»ΠΊΠ°ΠœΠ΅Π½Π΅Π΅ 251,5
Колонна3
ЀундамСнтная Π±Π°Π»ΠΊΠ°

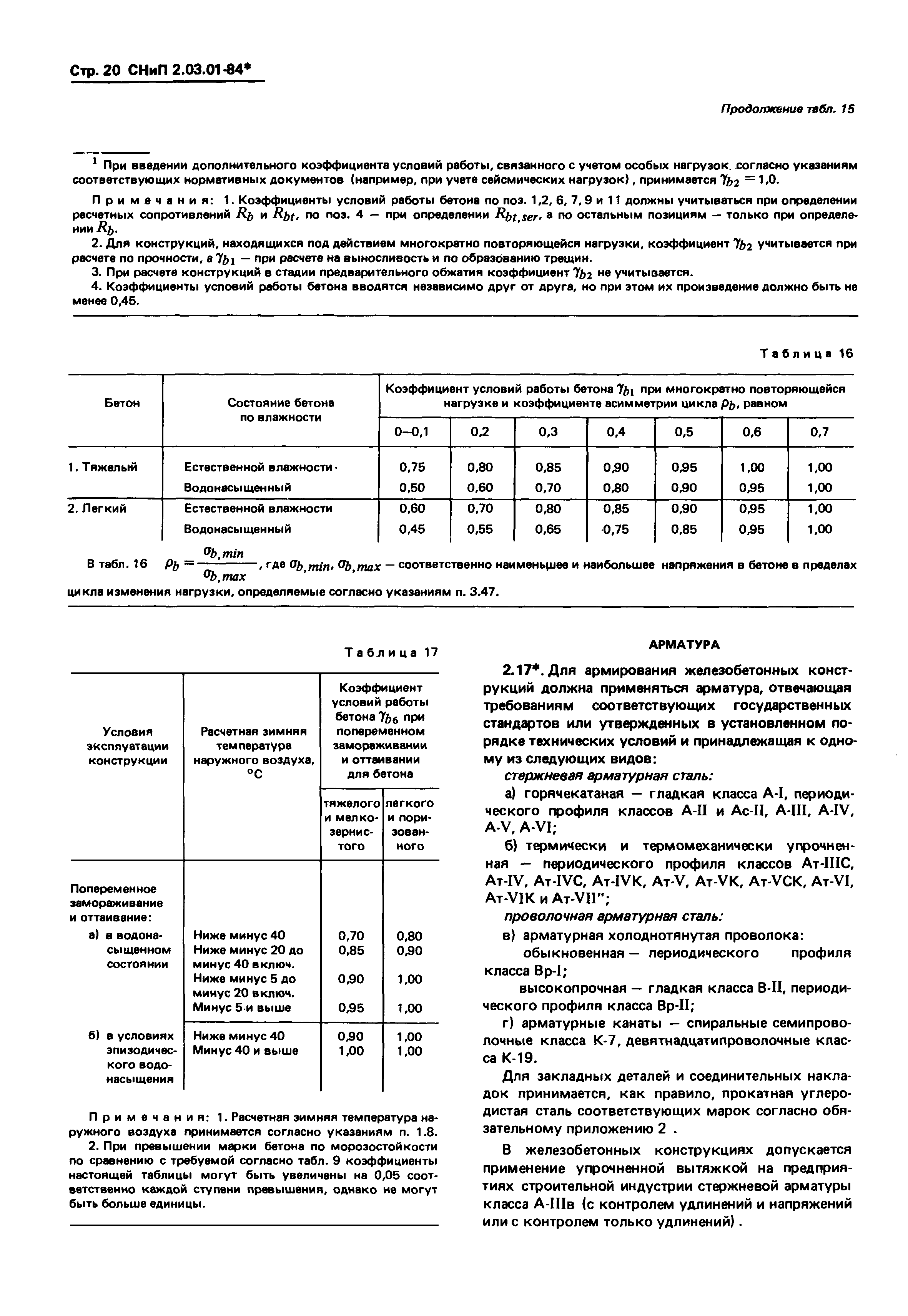

ΠŸΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ «БНиП 2. 03.01-84Β» ΠΈΠ»ΠΈ cΠΊΠ°Ρ‡Π°Ρ‚ΡŒ Π² PDF (4.8 MB)

ОсобоС Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ слСдуСт ΡƒΠ΄Π΅Π»ΠΈΡ‚ΡŒ Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚Π°ΠΌ ΠΌΠΎΠ½ΠΎΠ»ΠΈΡ‚Π½ΠΎΠΉ структуры. НаличиС Ρ†Π΅ΠΌΠ΅Π½Ρ‚Π½ΠΎΠΉ ΠΏΠΎΠ΄ΡƒΡˆΠΊΠΈ ΠΎΠΏΡ€Π°Π²Π΄Ρ‹Π²Π°Π΅Ρ‚ слой Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠΉ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Π² 3,5 см, Π±Π΅Π· Π½Π΅Π΅ β€” 7 см. Π‘Π±ΠΎΡ€Π½Ρ‹ΠΉ Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ слоя ΡˆΠΈΡ€ΠΈΠ½ΠΎΠΉ 3 сантимСтра. Π§Π΅ΠΌ большС Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Π° искусствСнного камня, Ρ‚Π΅ΠΌ ΠΏΡ€ΠΎΡ‡Π½Π΅Π΅ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρƒ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΡŽΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ. ВСхничСскиС Π²Ρ‹ΠΊΠ»Π°Π΄ΠΊΠΈ взяты ΠΈΠ· свода Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ ΠΊ Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹ΠΌ ΠΈ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹ΠΌ конструкциям БНиП 2.03.01β€”84.

БП63. РасчСт минимального ΠΈ максимального армирования ΠΏΠ»ΠΈΡ‚

МинимальноС ΠΈ максимальноС, ΠΊΠ°ΠΊ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠ΅ Ρ‚Π°ΠΊ ΠΈ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ΅ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ плит вычислСно Π½Π° основС конструктивных Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ Π Π°Π·Π΄Π΅Π»Π° 10 БП63.13330.2018.



МинимальноС ΠΈ максимальноС Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΏΠ»ΠΈΡ‚ согласно БП63.

13330.2018

ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹Π΅ / ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹Π΅ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠΉ ΠΈ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… ΠΏΠ»ΠΈΡ‚ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡŽΡ‚ΡΡ конструктивными трСбованиями Π Π°Π·Π΄Π΅Π»Π° 10 БП63.13330.2018.

ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ‚ΠΈΠ²Π½Ρ‹Π΅ трСбования ΠΊ гСомСтричСским Ρ€Π°Π·ΠΌΠ΅Ρ€Π°ΠΌ ΠΈ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΡŽ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… элСмСнтов ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΊ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΡŽ согласно ΠΏΡƒΠ½ΠΊΡ‚Ρƒ 10.1.1 БП63.

РасчСт ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠ³ΠΎ армирования Ρ€Π΅Π°Π»ΠΈΠ·ΠΎΠ²Π°Π½ Π½Π° основС Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ ΠΏΡƒΠ½ΠΊΡ‚ΠΎΠ² 10.2.1, 10.2.2, 10.3.5, 10.3.6, 10.3.8Β ΠΈΒ 10.3.9; расчСт ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ³ΠΎ – 10.3.12, 10.3.13, 10.3.14Β ΠΈ 10.3.16.

ВрСбования Π² части возмоТности размСщСния Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ (ΠΏΡƒΠ½ΠΊΡ‚ 10.2.1), обСспСчСния качСствСнного уплотнСния Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠΉ смСси (ΠΏΡƒΠ½ΠΊΡ‚ 10.3.5) ΠΈ Π΄Ρ€. Π½Π΅ ΠΈΠΌΠ΅ΡŽΡ‚ количСствСнных ΠΊΡ€ΠΈΡ‚Π΅Ρ€ΠΈΠ΅Π² выполнСния. Π’Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠ΅ Ρ‚Π°ΠΊΠΈΡ… Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ обСспСчиваСтся ΡΡƒΠ±ΡŠΠ΅ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΌ Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅ΠΌ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Ρ‰ΠΈΠΊΠ° Π² ΠΊΠ°ΠΆΠ΄ΠΎΠΉ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΉ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π½ΠΎΠΉ ситуации.

1. ΠŸΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠ΅ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΏΠ»ΠΈΡ‚

1.1. ΠšΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΈ ΠΈ ограничСния Π² Ρ€Π΅Π°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ

РасчСт выполняСтся для ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹Ρ… стСрТнСй Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ фиксированного Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π°, располоТСнных Π² ΠΎΠ΄ΠΈΠ½ ряд*.

Β

1.2. МинимальноС ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠ΅ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅
As,min

ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠΉ растянутой Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ ΞΌmin, Π° Ρ‚Π°ΠΊΠΆΠ΅ Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΠΎΠΉ ΠΏΠΎ расчСту сТатой, Π² явном Π²ΠΈΠ΄Π΅ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ ΠΏΡƒΠ½ΠΊΡ‚ΠΎΠΌ 10.3.6 Π² зависимости ΠΎΡ‚ Π²ΠΈΠ΄Π° напряТСнно-Π΄Π΅Ρ„ΠΎΡ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠ³ΠΎ состояния (НДБ) ΠΈ Ρ„ΠΎΡ€ΠΌΡ‹ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ³ΠΎ сСчСния. Π‘ΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π°Ρ ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ минимального армирования вычисляСтся ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅ As,min = ΞΌmin Β· b Β· (h – c)*.

1.3. РасчСт максимального ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠ³ΠΎ армирования
As,max

ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ армирования Π½Π΅ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ Π½ΠΎΡ€ΠΌΠ°ΠΌΠΈ БП63 Π² явном Π²ΠΈΠ΄Π΅, ΠΎΠ΄Π½Π°ΠΊΠΎ, ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ вычислСн* Π½Π° основС Π½ΠΎΡ€ΠΌΠΈΡ€ΡƒΠ΅ΠΌΠΎΠ³ΠΎ минимального расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½Ρ‹ΠΌΠΈ стСрТнями ΠΈ принятого максимального Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π° d

s,max. ΠŸΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Ρ‰ΠΈΠΊΡƒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠ΅ качСствСнных конструктивных Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ (см. Π²Ρ‹ΡˆΠ΅).

Β

2. ΠŸΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ΅ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΏΠ»ΠΈΡ‚

ΠŸΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ΅ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ устанавливаСтся Ρƒ всСх повСрхностСй ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… элСмСнтов, Π²Π±Π»ΠΈΠ·ΠΈ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… располоТСны стСрТни ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹, ΠΏΡƒΠ½ΠΊΡ‚ 10. 3.11 БП63.13330.2018. Π’ случаС воздСйствия крутящих ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠ², ΠΏΡƒΠ½ΠΊΡ‚ 10.3.16 БП63, Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Ρ‹Π²Π°Ρ‚ΡŒ Π·Π°ΠΌΠΊΠ½ΡƒΡ‚Ρ‹ΠΉ ΠΊΠΎΠ½Ρ‚ΡƒΡ€.

2.1. ΠšΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΈ ΠΈ ограничСния Π² Ρ€Π΅Π°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ

РассмотрСно ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ΅ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ Π² Π²ΠΈΠ΄Π΅ шпилСк ΠΈ/ΠΈΠ»ΠΈ Π²Π΅Ρ‚Π²Π΅ΠΉ Ρ…ΠΎΠΌΡƒΡ‚ΠΎΠ², располоТСнных с фиксированным шагом s

w ΠΏΠΎΠ΄ ΡƒΠ³Π»ΠΎΠΌ 90Β° ΠΊ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠΉ оси Π±Π°Π»ΠΊΠΈ. Π‘Ρ‚Π΅Ρ€ΠΆΠ½ΠΈ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ³ΠΎ армирования ΠΈΠΌΠ΅ΡŽΡ‚ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹ΠΉ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ dsw.

2.2. РасчСт минимального ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ³ΠΎ армирования
Asw,min

МинимальноС Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ Asw,min ΠΏΠ»ΠΈΡ‚ вычислСно* ΠΈΠ· условия размСщСния Π½Π° ΡˆΠΈΡ€ΠΈΠ½Π΅ b – 2Β·cs Ρ†Π΅Π»ΠΎΠ³ΠΎ числа ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½Ρ‹Ρ… стСрТнСй минимального Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π° dsw,min с стрСмящимся ΠΊ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠΌΡƒ ΠΏΠΎ БП63 шагом sw,max. Π¨Π°Π³ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½Ρ‹Ρ… стСрТнСй ΠΏΠΎ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΡŽ оси ΠΏΠ»ΠΈΡ‚ принят Ρ€Π°Π²Π½Ρ‹ΠΌ sw,max.Β

2.3. РасчСт максимального ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ³ΠΎ армирования
Asw,max

Π˜ΡΡ…ΠΎΠ΄Π½Ρ‹ΠΌ Π΄Π°Π½Π½Ρ‹ΠΌ ΠΊ расчСту Asw,max принята конфигурация ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠ³ΠΎ армирования, ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π°Ρ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ Π² ΠΏ.

1.3 Β As,max, (расстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ†Π΅Π½Ρ‚Ρ€Π°ΠΌΠΈ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹Ρ… стрСТнСй s ΠΈ ΠΈΡ… Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ ds).


ИспользованиС Π΄Π°Π½Π½ΠΎΠ³ΠΎ расчСта ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Ρ„Π°ΠΊΡ‚ согласия с ΠžΡ‚ΠΊΠ°Π·ΠΎΠΌ ΠΎΡ‚ отвСтствСнности.

ЗамСчания ΠΈ прСдлоТСния ΠΏΠΎ Π΄Π°Π½Π½ΠΎΠΌΡƒ расчСту ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΠΏΡ€Π°Π²ΠΈΡ‚ΡŒ Ρ‡Π΅Ρ€Π΅Π· Ρ„ΠΎΡ€ΠΌΡƒ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ связи.

Π›ΡŽΠ±ΠΎΠ΅ использованиС ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ² сайта допускаСтся лишь с Ρ€Π°Π·Ρ€Π΅ΡˆΠ΅Π½ΠΈΡ правообладатСля ΠΈ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ со ссылкой Π½Π° источник: www.RConcreteDesign.com

Арматура для Π±Π΅Ρ‚ΠΎΠ½Π° – ΠΊΠ°ΠΊΡƒΡŽ Π»ΡƒΡ‡ΡˆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ

ΠŸΡ€ΠΈ Π»ΡŽΠ±Ρ‹Ρ… Ρ€Π°Π±ΠΎΡ‚Π°Ρ… с Π±Π΅Ρ‚ΠΎΠ½ΠΎΠΌ стоит ΡƒΠ΄Π΅Π»ΠΈΡ‚ΡŒ особоС Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ расчёту Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹. НСхватка Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ сниТаСт ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ всСй конструкции, Π° Π΅Ρ‘ пСрСрасход Π²Π»Π΅Ρ‡Π΅Ρ‚ Π·Π° собой лишнюю Ρ‚Ρ€Π°Ρ‚Ρƒ Π΄Π΅Π½Π΅Π³. Π’ этой ΡΡ‚Π°Ρ‚ΡŒΠ΅ ΠΌΡ‹ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ рассмотрим вопрос сколько Π½Π°Π΄ΠΎ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π½Π° ΠΊΡƒΠ± Π±Π΅Ρ‚ΠΎΠ½Π°.

Π‘Π»ΠΎΠΊ: 1/3 | Кол-Π²ΠΎ символов: 270
Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊ: https://dompodrobno.ru/rashod_armatury_na_kub_betona/

ИспользованиС ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… конструкций Π² частном ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅

Π¦Π΅ΠΌΠ΅Π½Ρ‚, ΠΊΠ°ΠΊ всСм Ρ…ΠΎΡ€ΠΎΡˆΠΎ извСстно, являСтся ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠΌ, Π±Π΅Π· ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ нСльзя ΠΎΠ±ΠΎΠΉΡ‚ΠΈΡΡŒ Π² ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅. Π’ΠΎ ΠΆΠ΅ самоС ΠΌΠΎΠΆΠ½ΠΎ ΡΠΊΠ°Π·Π°Ρ‚ΡŒ ΠΈ ΠΎ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… конструкциях (Π–Π‘Πš), создаваСмых посрСдством армирования Ρ†Π΅ΠΌΠ΅Π½Ρ‚Π½ΠΎΠ³ΠΎ раствора мСталличСскими ΠΏΡ€ΡƒΡ‚ΠΊΠ°ΠΌΠΈ для ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΡ Π΅Π³ΠΎ прочности.

Как Π² ΠΊΠ°ΠΏΠΈΡ‚Π°Π»ΡŒΠ½ΠΎΠΌ, Ρ‚Π°ΠΊ ΠΈ Π² частном ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅ ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΈ ΠΌΠΎΠ½ΠΎΠ»ΠΈΡ‚Π½Ρ‹Π΅, ΠΈ сборныС Π–Π‘Πš. НаиболСС распространСнными Ρ‚ΠΈΠΏΠ°ΠΌΠΈ послСдних ΡΠ²Π»ΡΡŽΡ‚ΡΡ Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚Π½Ρ‹Π΅ Π±Π»ΠΎΠΊΠΈ ΠΈ Π³ΠΎΡ‚ΠΎΠ²Ρ‹Π΅ ΠΏΠ»ΠΈΡ‚Ρ‹ пСрСкрытия. Π’ качСствС ΠΏΡ€ΠΈΠΌΠ΅Ρ€ΠΎΠ² ΠΌΠΎΠ½ΠΎΠ»ΠΈΡ‚Π½Ρ‹Ρ… конструкций, Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π½Ρ‹Ρ… ΠΈΠ· ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π°, ΠΌΠΎΠΆΠ½ΠΎ привСсти Π·Π°Π»ΠΈΠ²Π½ΠΎΠΉ Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚ Π»Π΅Π½Ρ‚ΠΎΡ‡Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° ΠΈ Ρ†Π΅ΠΌΠ΅Π½Ρ‚Π½Ρ‹Π΅ стяТки, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π°Ρ€ΠΌΠΈΡ€ΡƒΡŽΡ‚ΡΡ.

Π‘Ρ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²ΠΎ Π»Π΅Π½Ρ‚ΠΎΡ‡Π½ΠΎΠ³ΠΎ Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚Π°

Π’ Ρ‚Π΅Ρ… случаях, ΠΊΠΎΠ³Π΄Π° ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²ΠΎ выполняСтся Π² мСстах, ΠΊΡƒΠ΄Π° Π·Π°Ρ‚Ρ€ΡƒΠ΄Π½Π΅Π½Π° ΠΏΠΎΠ΄Π°Ρ‡Π° подъСмного ΠΊΡ€Π°Π½Π°, ΠΏΠ»ΠΈΡ‚Ρ‹ пСрСкрытия Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠ³ΡƒΡ‚ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒΡΡ ΠΌΠΎΠ½ΠΎΠ»ΠΈΡ‚Π½Ρ‹ΠΌ способом. ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Ρ‚Π°ΠΊΠΈΠ΅ Π–Π‘Πš ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΎΡ‡Π΅Π½ΡŒ отвСтствСнными, Ρ‚ΠΎ ΠΏΡ€ΠΈ ΠΈΡ… Π·Π°Π»ΠΈΠ²ΠΊΠ΅ слСдуСт строго ΡΠΎΠ±Π»ΡŽΠ΄Π°Ρ‚ΡŒ расход Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π½Π° ΠΊΡƒΠ± Π±Π΅Ρ‚ΠΎΠ½Π°, ΠΎΠ³ΠΎΠ²ΠΎΡ€Π΅Π½Π½Ρ‹ΠΉ Π² Π²Ρ‹ΡˆΠ΅ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Ρ… Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ….

ΠœΠΎΠ½Ρ‚Π°ΠΆ конструкций ΠΈΠ· Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π² условиях частного ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π° Π»ΡƒΡ‡ΡˆΠ΅ всСго Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ вязальной ΠΏΡ€ΠΎΠ²ΠΎΠ»ΠΎΠΊΠΈ ΠΈΠ· стали, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ использованиС для этих Ρ†Π΅Π»Π΅ΠΉ сварки ΠΌΠΎΠΆΠ΅Ρ‚ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΡƒΡ…ΡƒΠ΄ΡˆΠΈΡ‚ΡŒ качСство ΠΈ Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ создаваСмого каркаса, Π½ΠΎ ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΡ‚ΡŒ ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ выполняСмых Ρ€Π°Π±ΠΎΡ‚.

Дорогостоящий пистолСт для вязки Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ ΡƒΡΠΏΠ΅ΡˆΠ½ΠΎ замСняСтся ΡΠ°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½Ρ‹ΠΌ ΠΊΡ€ΡŽΡ‡ΠΊΠΎΠΌ, согнутым ΠΈΠ· ΠΏΡ€ΠΎΠ²ΠΎΠ»ΠΎΠΊΠΈ ΠΈ Π·Π°ΠΊΡ€Π΅ΠΏΠ»Π΅Π½Π½Ρ‹ΠΌ Π² ΠΏΠ°Ρ‚Ρ€ΠΎΠ½Π΅ ΡˆΡƒΡ€ΡƒΠΏΠΎΠ²Π΅Ρ€Ρ‚Π°

Π‘Π»ΠΎΠΊ: 2/4 | Кол-Π²ΠΎ символов: 1538
Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊ: http://met-all.org/metalloprokat/sortovoj/rashod-skolko-armatury-na-kubometr-betona-fundamenta.html

Арматура ΠΏΠΎΠ΄ Π±Π΅Ρ‚ΠΎΠ½: Π²ΠΈΠ΄Ρ‹ ΠΈ классификация

Арматура, ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‰Π°ΡΡΡ Π² соврСмСнном ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅, классифицируСтся Π² соотвСтствии со ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌΠΈ Ρ„Π°ΠΊΡ‚ΠΎΡ€Π°ΠΌΠΈ:

  • ΠœΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π» изготовлСния – углСродистая ΡΡ‚Π°Π»ΡŒ ΠΈΠ»ΠΈ стСклопластик.
  • ВСхнология производства ΠΈ физичСскоС состояниС: стСрТнСвая, канатная ΠΈ проволочная.
  • Π’ΠΈΠ΄ профиля сСчСния: ΠΊΡ€ΡƒΠ³Π»Ρ‹ΠΉ, Π³Π»Π°Π΄ΠΊΠΈΠΉ ΠΈΠ»ΠΈ Ρ€ΠΈΡ„Π»Π΅Π½Ρ‹ΠΉ.
  • Π Π°Π±ΠΎΡ‚Π° Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π² Π±Π΅Ρ‚ΠΎΠ½Π΅: напрягаСмая ΠΈΠ»ΠΈ нСнапрягаСмая.
  • НазначСниС: рабочая, Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ ΠΈ монтаТная.
  • Бпособ установки: сварная ΠΈΠ»ΠΈ связанная мягкой ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ, ΠΌΠ΅Π΄Π½ΠΎΠΉ ΠΈΠ»ΠΈ алюминиСвой ΠΏΡ€ΠΎΠ²ΠΎΠ»ΠΎΠΊΠΎΠΉ.

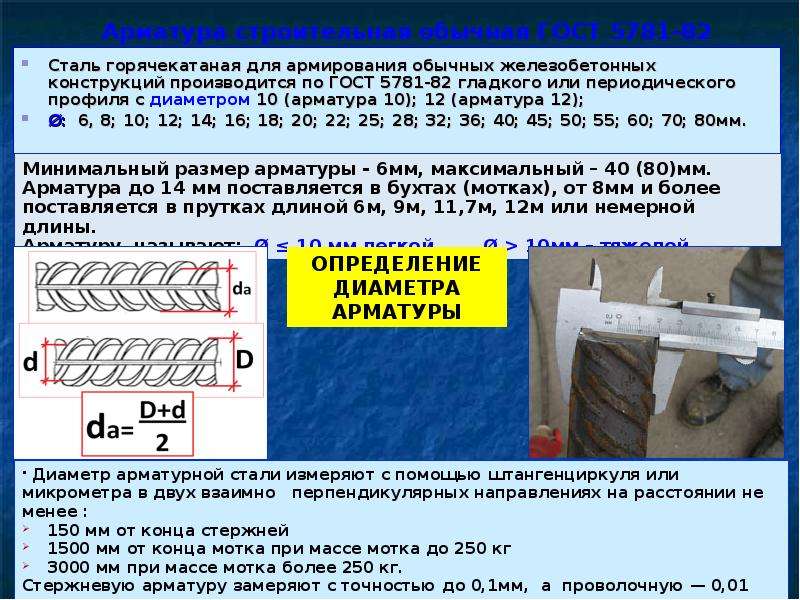

Π”ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹, ΠΌΠΌΠŸΡ€ΠΎΡ„ΠΈΠ»ΡŒΠΠ°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅
6гладкиймонтаТная/для формирования Ρ…ΠΎΠΌΡƒΡ‚ΠΎΠ²
8монтаТная/Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π² качСствС Π°Ρ€ΠΌΠΈΡ€ΡƒΡŽΡ‰ΠΈΡ… элСмСнтов Π±ΡƒΡ€ΠΎΠ½Π°Π±ΠΈΠ²Π½Ρ‹Ρ… свай
10пСриодичСский (Ρ€ΠΈΡ„Π»Π΅Π½Ρ‹ΠΉ, рСбристый)рабочая/ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для Π½Π΅Π±ΠΎΠ»ΡŒΡˆΠΈΡ… построСк с ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² Π³Ρ€ΡƒΠ½Ρ‚Π°
12рабочая/самыС распространСнныС Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Ρ‹ для возвСдСния Π»Π΅Π½Ρ‚ΠΎΡ‡Π½ΠΎΠ³ΠΎ ΠΈΠ»ΠΈ ΠΏΠ»ΠΈΡ‚Π½ΠΎΠ³ΠΎ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ основания
14
16рабочая/ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для Π±ΠΎΠ»ΡŒΡˆΠΈΡ… Π΄ΠΎΠΌΠΎΠ² Π½Π° слоТном Π³Ρ€ΡƒΠ½Ρ‚Π΅

Π’Π°ΠΊΠΆΠ΅ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ Π±Π΅Ρ‚ΠΎΠ½Π° Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€ΠΎΠΉ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΈΠΌΠ΅Ρ‚ΡŒ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½Ρ‹ΠΉ ΠΈΠ»ΠΈ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹ΠΉ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€:

  • ΠŸΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ΅ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΈΡΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½ΠΈΠ΅ Π½Π°ΠΊΠ»ΠΎΠ½Π½Ρ‹Ρ… Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½ ΠΎΡ‚ ΡΠΊΠ°Π»Ρ‹Π²Π°ΡŽΡ‰ΠΈΡ… мСханичСских Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ ΠΈ связываСт Π±Π΅Ρ‚ΠΎΠ½ сТатой Π·ΠΎΠ½Ρ‹ с Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€ΠΎΠΉ Π² «растянутой» Π·ΠΎΠ½Π΅.
  • ΠŸΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠ΅ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ воспринимаСт Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ Π½Π° «растяТСниС» ΠΈ прСпятствуСт возникновСнию Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½Ρ‹Ρ… Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½ Π² Π½Π°Π³Ρ€ΡƒΠΆΠ΅Π½Π½ΠΎΠΉ Π·ΠΎΠ½Π΅.

Какой Π²ΠΈΠ΄, Ρ‚ΠΈΠΏ, Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ ΠΈ количСство Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π² ΠΊΠ°ΠΆΠ΄ΠΎΠΌ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΌ случаС, указываСтся Π² ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π½ΠΎΠΉ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΠΈ Π½Π° Ρ‚ΠΎ ΠΈΠ»ΠΈ ΠΈΠ½ΠΎΠ΅ Π·Π΄Π°Π½ΠΈΠ΅ ΠΈΠ»ΠΈ сооруТСниС. Π’Π΅ΠΌ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅, ΠΌΠ½ΠΎΠ³ΠΈΡ… застройщиков, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ возводят Π΄ΠΎΠΌΠ°, ΠΈ сооруТСния Π±Π΅Π· ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π° интСрСсуСт распространСнный вопрос: ΠΊΠ°ΠΊΠΎΠΉ расход Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π½Π° 1 ΠΌ3 Π±Π΅Ρ‚ΠΎΠ½Π° Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹ΠΉ для обСспСчСния долговСчности сооруТСния. Рассмотрим расход Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π½Π° ΠΊΡƒΠ± Π±Π΅Ρ‚ΠΎΠ½Π° ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅.

Π‘Π»ΠΎΠΊ: 2/6 | Кол-Π²ΠΎ символов: 1774
Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊ: https://cementim.ru/armatura-dlya-betona/

Как ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ расход Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹

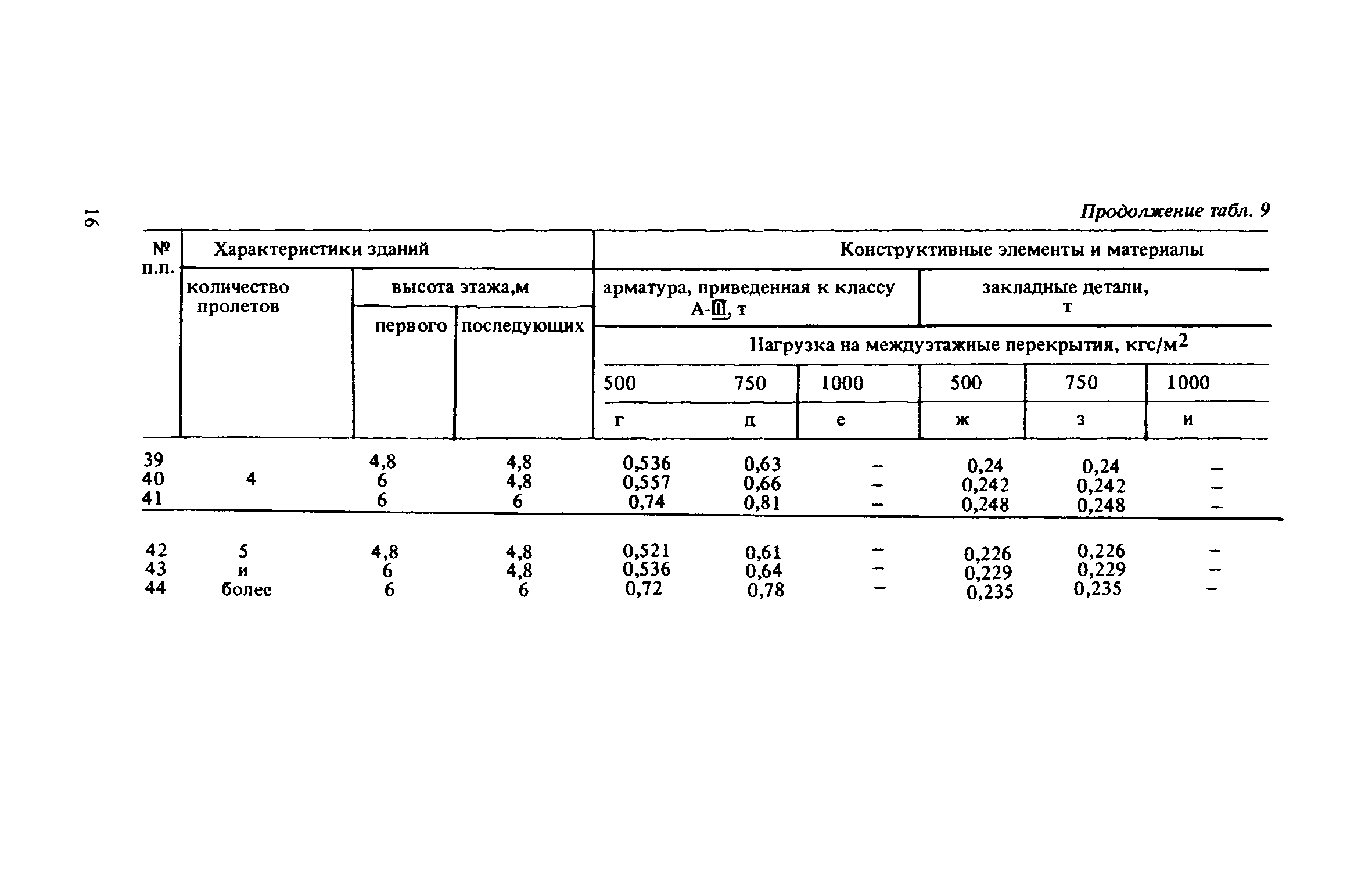

Нормы расхода Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½Ρ‹Ρ… элСмСнтов, рассчитываСмыС Π½Π° ΠΌ3 конструкций ΠΈΠ· ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π°, зависят ΠΎΡ‚ Ρ†Π΅Π»ΠΎΠ³ΠΎ ряда Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ²: назначСния Ρ‚Π°ΠΊΠΈΡ… конструкций, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹Ρ… для создания Π±Π΅Ρ‚ΠΎΠ½Π° Ρ†Π΅ΠΌΠ΅Π½Ρ‚Π° ΠΈ Π΄ΠΎΠ±Π°Π²ΠΎΠΊ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π² Π½Π΅ΠΌ ΠΏΡ€ΠΈΡΡƒΡ‚ΡΡ‚Π²ΡƒΡŽΡ‚. Π’Π°ΠΊΠΈΠ΅ Π½ΠΎΡ€ΠΌΡ‹, ΠΊΠ°ΠΊ ΡƒΠΆΠ΅ Π³ΠΎΠ²ΠΎΡ€ΠΈΠ»ΠΎΡΡŒ Π²Ρ‹ΡˆΠ΅, Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΡŽΡ‚ΡΡ трСбованиями Π“ΠžΠ‘Π’ΠΎΠ², Π½ΠΎ Π² частном ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΡ€ΠΈΠ΅Π½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π½Π΅ Π½Π° этот Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹ΠΉ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚, Π° Π½Π° ГосударствСнныС элСмСнтарныС смСтныС Π½ΠΎΡ€ΠΌΡ‹ (ГЭБН) ΠΈΠ»ΠΈ Π½Π° Π€Π΅Π΄Π΅Ρ€Π°Π»ΡŒΠ½Ρ‹Π΅ Π΅Π΄ΠΈΠ½ΠΈΡ‡Π½Ρ‹Π΅ расцСнки (Π€Π•Π ).

Π’Π°ΠΊ, согласно ГЭБН -81, для армирования ΠΌΠΎΠ½ΠΎΠ»ΠΈΡ‚Π½ΠΎΠ³ΠΎ Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚Π° ΠΎΠ±Ρ‰Π΅Π³ΠΎ назначСния, объСм ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ составляСт 5 ΠΌ3, Π½ΡƒΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ 1 Ρ‚ΠΎΠ½Π½Ρƒ ΠΌΠ΅Ρ‚Π°Π»Π»Π°. ΠŸΡ€ΠΈ этом ΠΌΠ΅Ρ‚Π°Π»Π», ΠΏΠΎΠ΄ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ ΠΈ подразумСваСтся Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½Ρ‹ΠΉ каркас, Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎ распрСдСлСн ΠΏΠΎ всСму ΠΎΠ±ΡŠΠ΅ΠΌΡƒ Π±Π΅Ρ‚ΠΎΠ½Π°. Π’ сборникС Π€Π•Π , Π² ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ ГЭБН, срСдний расход Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π² расчСтС Π½Π° 1 ΠΌ3 Π±Π΅Ρ‚ΠΎΠ½Π° приводится для конструкций Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ‚ΠΈΠΏΠΎΠ². Π’Π°ΠΊ, ΠΏΠΎ Π€Π•Π , для армирования 1ΠΌ3 объСмного Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚Π° (Π΄ΠΎ 1 ΠΌ Π² Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Ρƒ ΠΈ Π΄ΠΎ 2 ΠΌ Π² высоту), Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ ΠΈΠΌΠ΅ΡŽΡ‚ΡΡ ΠΏΠ°Π·Ρ‹, стаканы ΠΈ ΠΏΠΎΠ΄ΠΊΠΎΠ»ΠΎΠ½Π½ΠΈΠΊΠΈ, Π½ΡƒΠΆΠ½ΠΎ 187 ΠΊΠ³ ΠΌΠ΅Ρ‚Π°Π»Π»Π°, Π° для Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… конструкций плоского Ρ‚ΠΈΠΏΠ° (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π°) – 81 ΠΊΠ³ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π½Π° 1 ΠΌ3.

РасчСтная масса 1 ΠΌ ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹

Удобство использования ГЭБН Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ этих Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²ΠΎΠ² ΠΌΠΎΠΆΠ½ΠΎ Ρ‚Π°ΠΊΠΆΠ΅ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Ρ‚ΠΎΡ‡Π½ΠΎΠ΅ количСство раствора Π±Π΅Ρ‚ΠΎΠ½Π°, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡ для этого коэффициСнты, ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°ΡŽΡ‰ΠΈΠ΅ Ρ‚Ρ€ΡƒΠ΄Π½ΠΎ устранимыС ΠΎΡ‚Ρ…ΠΎΠ΄Ρ‹ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹, которая Π² Ρ‚Π°ΠΊΠΎΠΌ растворС Π±ΡƒΠ΄Π΅Ρ‚ ΡΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚ΡŒΡΡ.

Однако, ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ, ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Π±ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΡ‡Π½ΠΎΠ΅ количСство Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π²Π°ΠΌ потрСбуСтся для Π±Π΅Ρ‚ΠΎΠ½Π° Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚Π° ΠΈΠ»ΠΈ пСрСкрытия, ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ Π²Ρ‹ΡˆΠ΅ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Π΅ Π“ΠžΠ‘Π’Ρ‹.

ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹Π΅ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹Π΅ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Ρ‹ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹

ΠŸΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π² зависимости ΠΎΡ‚ Π΅Π΅ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π°

Π‘Π»ΠΎΠΊ: 3/4 | Кол-Π²ΠΎ символов: 1736
Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊ: http://met-all.org/metalloprokat/sortovoj/rashod-skolko-armatury-na-kubometr-betona-fundamenta.html

ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ армирования Π² конструкциях ΠΈΠ· ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π°

Рассмотрим, Ρ‡Ρ‚ΠΎ Π²Ρ‹Ρ€Π°ΠΆΠ°Π΅Ρ‚ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ армирования. Π­Ρ‚ΠΎ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎ допустимоС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅, Π½ΠΈΠΆΠ΅ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Ρ€Π΅Π·ΠΊΠΎ ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ΡΡ Π²Π΅Ρ€ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… конструкций. ΠŸΡ€ΠΈ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»Π΅ Π½ΠΈΠΆΠ΅ 0,05% издСлия ΠΈ конструкции нСльзя Π½Π°Π·Ρ‹Π²Π°Ρ‚ΡŒ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹ΠΌΠΈ. МСньшСС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΡΠ²ΠΈΠ΄Π΅Ρ‚Π΅Π»ΡŒΡΡ‚Π²ΡƒΠ΅Ρ‚ ΠΎ локальном усилСнии Π±Π΅Ρ‚ΠΎΠ½Π° с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ мСталличСской Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹.

Π’ зависимости ΠΎΡ‚ особСнностСй прилоТСния Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ измСняСтся Π² ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ…:

  • ΠΏΡ€ΠΈ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π΅ коэффициСнта 0,05 конструкция способна Π²ΠΎΡΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°Ρ‚ΡŒ растяТСниС ΠΈ сТатиС ΠΏΡ€ΠΈ воздСйствии Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π·Π° ΠΏΡ€Π΅Π΄Π΅Π»Π°ΠΌΠΈ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ сСчСния;
  • минимальная ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ армирования возрастаСт Π΄ΠΎ 0,06% ΠΏΡ€ΠΈ воздСйствии Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ Π½Π° слой Π±Π΅Ρ‚ΠΎΠ½Π°, располоТСнный ΠΌΠ΅ΠΆΠ΄Ρƒ элСмСнтами Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½ΠΎΠ³ΠΎ каркаса;
  • для ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… конструкций, ΠΏΠΎΠ΄Π²Π΅Ρ€ΠΆΠ΅Π½Π½Ρ‹Ρ… Π²Π½Π΅Ρ†Π΅Π½Ρ‚Ρ€Π΅Π½Π½ΠΎΠΌΡƒ ΡΠΆΠ°Ρ‚ΠΈΡŽ, минимальная концСнтрация ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ достигаСт 0,25%.

ΠŸΡ€ΠΈ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠΈ усилСния Π² ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠΉ плоскости ΠΏΠΎ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Ρƒ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ сСчСния коэффициСнт армирования Π²Π΄Π²ΠΎΠ΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Π΅ значСния.

Π‘Π»ΠΎΠΊ: 3/6 | Кол-Π²ΠΎ символов: 1067
Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊ: https://pobetony.expert/armirovanie/minimalnyj-procent-armirovaniya-zhelezobetonnyx-konstrukcij

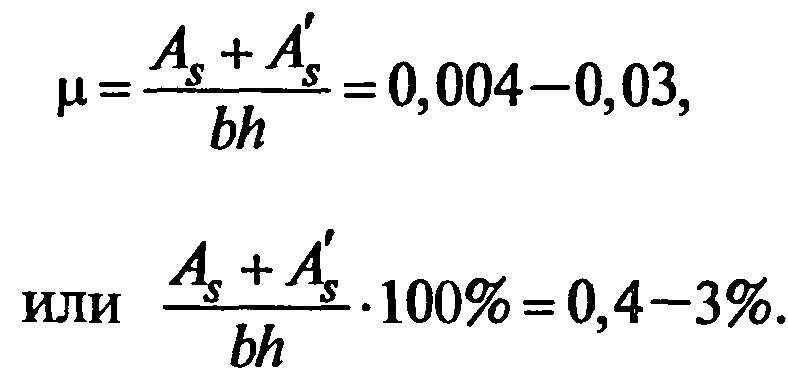

Π€ΠΎΡ€ΠΌΡƒΠ»Π° ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Π° армирования ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… конструкций – ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ Π±Π΅Ρ‚ΠΎΠ½Π°

Π’ процСссС Π΄Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ эксплуатации ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ конструкции ΠΏΠΎΠ΄Π²Π΅Ρ€Π³Π°ΡŽΡ‚ΡΡ Π²ΠΎΠ·Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡŽ ΡΠΆΠΈΠΌΠ°ΡŽΡ‰ΠΈΡ… ΠΈ ΠΈΠ·Π³ΠΈΠ±Π°ΡŽΡ‰ΠΈΡ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ, Π° Ρ‚Π°ΠΊΠΆΠ΅ крутящих ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠ². Для усилСния выносливости ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π° ΠΈ Ρ€Π°ΡΡˆΠΈΡ€Π΅Π½ΠΈΡ сфСры Π΅Π³ΠΎ использования выполняСтся усилСниС Π±Π΅Ρ‚ΠΎΠ½Π° Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€ΠΎΠΉ. Π’ зависимости ΠΎΡ‚ массы каркаса, Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π° ΠΏΡ€ΡƒΡ‚ΠΊΠΎΠ² Π² ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠΌ сСчСнии ΠΈ ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΈ Π±Π΅Ρ‚ΠΎΠ½Π° измСняСтся коэффициСнт армирования ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… конструкций.

РазбСрСмся, ΠΊΠ°ΠΊ вычисляСтся Π΄Π°Π½Π½Ρ‹ΠΉ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ согласно трСбованиям стандарта.

Для Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ выполняло своС Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Ρ€Π°ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ усилСниС Π±Π΅Ρ‚ΠΎΠ½Π°, ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΉ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠΌΡƒ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Ρƒ

ΠŸΡ€ΠΎΡ†Π΅Π½Ρ‚ армирования ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹, Π±Π°Π»ΠΊΠΈ, Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚Π½ΠΎΠΉ основы ΠΈΠ»ΠΈ ΠΊΠ°ΠΏΠΈΡ‚Π°Π»ΡŒΠ½Ρ‹Ρ… стСн опрСдСляСтся ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ:

  • масса мСталличСского каркаса дСлится Π½Π° вСс Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ ΠΌΠΎΠ½ΠΎΠ»ΠΈΡ‚Π°;
  • ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½Π½ΠΎΠ΅ Π² Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ дСлСния Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ умноТаСтся Π½Π° 100.

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ армирования Π±Π΅Ρ‚ΠΎΠ½Π° – Π²Π°ΠΆΠ½Ρ‹ΠΉ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ, примСняСмый ΠΏΡ€ΠΈ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠΈ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π²ΠΈΠ΄ΠΎΠ² прочностных расчСтов. Π£Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ вСс Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ измСняСтся:

  • ΠΏΡ€ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠΈ слоя Π±Π΅Ρ‚ΠΎΠ½Π° ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ армирования сниТаСтся;
  • ΠΏΡ€ΠΈ использовании Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ большого Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π° коэффициСнт возрастаСт.

Для опрСдСлСния Π°Ρ€ΠΌΠΈΡ€ΡƒΡŽΡ‰Π΅Π³ΠΎ показатСля Π½Π° ΠΏΠΎΠ΄Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌ этапС Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ΡΡ прочностныС расчСты, разрабатываСтся докумСнтация ΠΈ дСлаСтся Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆ армирования. ΠŸΡ€ΠΈ этом учитываСтся Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Π° Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ массива, конструкция мСталличСского каркаса ΠΈ Ρ€Π°Π·ΠΌΠ΅Ρ€ сСчСния ΠΏΡ€ΡƒΡ‚ΠΊΠΎΠ². Данная ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ опрСдСляСт Π½Π°Π³Ρ€ΡƒΠ·ΠΎΡ‡Π½ΡƒΡŽ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ силовой Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ. ΠŸΡ€ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠΈ сортамСнта Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ возрастаСт ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ армирования ΠΈ, соотвСтствСнно, ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… конструкций. ЦСлСсообразно ΠΎΡ‚Π΄Π°Ρ‚ΡŒ ΠΏΡ€Π΅Π΄ΠΏΠΎΡ‡Ρ‚Π΅Π½ΠΈΠ΅ стСрТням Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ 12–14 ΠΌΠΌ, ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‰ΠΈΠΌ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½Ρ‹ΠΌ запасом прочности.

ΠŸΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ армирования ΠΈΠΌΠ΅Π΅Ρ‚ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹Π΅ значСния:

  • минимальноС, ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅Π΅ 0,05%. ΠŸΡ€ΠΈ ΡƒΠ΄Π΅Π»ΡŒΠ½ΠΎΠΌ вСсС Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π½ΠΈΠΆΠ΅ ΡƒΠΊΠ°Π·Π°Π½Π½ΠΎΠ³ΠΎ значСния эксплуатация Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… конструкций Π½Π΅ допускаСтся;
  • максимальноС, Ρ€Π°Π²Π½ΠΎΠ΅ 5%. ΠŸΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ ΡƒΠΊΠ°Π·Π°Π½Π½ΠΎΠ³ΠΎ показатСля Π²Π΅Π΄Π΅Ρ‚ ΠΊ ΡƒΡ…ΡƒΠ΄ΡˆΠ΅Π½ΠΈΡŽ эксплуатационных ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ массива.

БоблюдСниС Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Π½ΠΎΡ€ΠΌ ΠΈ стандартов ΠΏΠΎ стСпСни армирования Π³Π°Ρ€Π°Π½Ρ‚ΠΈΡ€ΡƒΠ΅Ρ‚ Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ конструкций ΠΈΠ· ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π°. ΠžΡΡ‚Π°Π½ΠΎΠ²ΠΈΠΌΡΡ Π±ΠΎΠ»Π΅Π΅ Π΄Π΅Ρ‚Π°Π»ΡŒΠ½ΠΎ Π½Π° ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π΅ Π°Ρ€ΠΌΠΈΡ€ΡƒΡŽΡ‰Π΅Π³ΠΎ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Π°.

Π§Ρ‚ΠΎΠ±Ρ‹Β Π³Π°Ρ€Π°Π½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ конструкций ΠΈΠ· ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π°, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠΎΠ±Π»ΡŽΠ΄Π°Ρ‚ΡŒ трСбования ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Π½ΠΎΡ€ΠΌ

Π‘Π»ΠΎΠΊ: 2/6 | Кол-Π²ΠΎ символов: 2392
Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊ: https://pobetony.expert/armirovanie/minimalnyj-procent-armirovaniya-zhelezobetonnyx-konstrukcij

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ армирования – ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ для ΠΌΠΎΠ½ΠΎΠ»ΠΈΡ‚Π½Ρ‹Ρ… Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚ΠΎΠ²

ЖСлая ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½Ρ‹ΠΉ запас прочности конструкций ΠΈΠ· ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π°, нСцСлСсообразно ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ армирования.

НСцСлСсообразно ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ армирования, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½Ρ‹ΠΉ запас прочности конструкций

Π­Ρ‚ΠΎ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Ρ‚ ΠΊ Π½Π΅Π³Π°Ρ‚ΠΈΠ²Π½Ρ‹ΠΌ послСдствиям:

  • ΡƒΡ…ΡƒΠ΄ΡˆΠ΅Π½ΠΈΡŽ Ρ€Π°Π±ΠΎΡ‡ΠΈΡ… ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»Π΅ΠΉ конструкции;
  • сущСствСнному ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΡŽ вСса ΠΈΠ·Π΄Π΅Π»ΠΈΠΉ ΠΈΠ· ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π°.

ГосударствСнный стандарт Ρ€Π΅Π³Π»Π°ΠΌΠ΅Π½Ρ‚ΠΈΡ€ΡƒΠ΅Ρ‚ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΡƒΡŽ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ уровня армирования, ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΡƒΡŽ ΠΏΡΡ‚ΡŒ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ΠΎΠ². ΠŸΡ€ΠΈ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠΈ усилСнных конструкций ΠΈΠ· Π±Π΅Ρ‚ΠΎΠ½Π° Π²Π°ΠΆΠ½ΠΎ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΠ½ΠΈΠΊΠ½ΠΎΠ²Π΅Π½ΠΈΠ΅ Π±Π΅Ρ‚ΠΎΠ½Π° Π² Π³Π»ΡƒΠ±ΡŒ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½ΠΎΠ³ΠΎ каркаса ΠΈ Π½Π΅ Π΄ΠΎΠΏΡƒΡΡ‚ΠΈΡ‚ΡŒ появлСния Π²ΠΎΠ·Π΄ΡƒΡˆΠ½Ρ‹Ρ… полостСй Π²Π½ΡƒΡ‚Ρ€ΠΈ Π±Π΅Ρ‚ΠΎΠ½Π°. Для армирования слСдуСт ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ горячСкатаный ΠΏΡ€ΡƒΡ‚ΠΎΠΊ, ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‰ΠΈΠΉ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½ΠΎΠΉ ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒΡŽ.

Π‘Π»ΠΎΠΊ: 4/6 | Кол-Π²ΠΎ символов: 835
Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊ: https://pobetony.expert/armirovanie/minimalnyj-procent-armirovaniya-zhelezobetonnyx-konstrukcij

Какова Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Π·Π°Ρ‰ΠΈΡ‚Π½ΠΎΠ³ΠΎ слоя Π±Π΅Ρ‚ΠΎΠ½Π°

Для прСдотвращСния ΠΊΠΎΡ€Ρ€ΠΎΠ·ΠΈΠΎΠ½Π½ΠΎΠ³ΠΎ Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ силового каркаса слСдуСт Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ фиксированноС расстояниС ΠΎΡ‚ ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ Π΄ΠΎ повСрхности Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ массива. Π­Ρ‚ΠΎΡ‚ ΠΈΠ½Ρ‚Π΅Ρ€Π²Π°Π» называСтся Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹ΠΌ слоСм.

Π•Π³ΠΎ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° для нСсущих стСн ΠΈ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… ΠΏΠ°Π½Π΅Π»Π΅ΠΉ составляСт:

  • 1,5 см – для ΠΏΠ»ΠΈΡ‚ Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½ΠΎΠΉ Π±ΠΎΠ»Π΅Π΅ 10 см;
  • 1 см – ΠΏΡ€ΠΈ Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Π΅ Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… стСн ΠΌΠ΅Π½Π΅Π΅ 10 см.

Π Π°Π·ΠΌΠ΅Ρ€ Π·Π°Ρ‰ΠΈΡ‚Π½ΠΎΠ³ΠΎ слоя для Ρ€Π΅Π±Π΅Ρ€ усилСния ΠΈ Ρ€ΠΈΠ³Π΅Π»Π΅ΠΉ Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ Π²Ρ‹ΡˆΠ΅:

  • 2 см – ΠΏΡ€ΠΈ Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Π΅ Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ массива Π±ΠΎΠ»Π΅Π΅ 25 см;
  • 1,5 см – ΠΏΡ€ΠΈ Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Π΅ Π±Π΅Ρ‚ΠΎΠ½Π° мСньшС ΡƒΠΊΠ°Π·Π°Π½Π½ΠΎΠ³ΠΎ значСния.

Π’Π°ΠΆΠ½ΠΎ ΡΠΎΠ±Π»ΡŽΠ΄Π°Ρ‚ΡŒ Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹ΠΉ слой для ΠΎΠΏΠΎΡ€Π½Ρ‹Ρ… ΠΊΠΎΠ»ΠΎΠ½Π½ Π½Π° ΡƒΡ€ΠΎΠ²Π½Π΅ 2 см ΠΈ Π²Ρ‹ΡˆΠ΅, Π° Ρ‚Π°ΠΊΠΆΠ΅ Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ фиксированный ΠΈΠ½Ρ‚Π΅Ρ€Π²Π°Π» ΠΎΡ‚ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π΄ΠΎ повСрхности Π±Π΅Ρ‚ΠΎΠ½Π° для Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚Π½Ρ‹Ρ… Π±Π°Π»ΠΎΠΊ Π½Π° ΡƒΡ€ΠΎΠ²Π½Π΅ 3 см ΠΈ Π±ΠΎΠ»Π΅Π΅.

Π’Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Π·Π°Ρ‰ΠΈΡ‚Π½ΠΎΠ³ΠΎ слоя различаСтся для Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π²ΠΈΠ΄ΠΎΠ² Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚Π½Ρ‹Ρ… оснований ΠΈ составляСт:

  • 3 см – для сборных Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚Π½Ρ‹Ρ… конструкций ΠΈΠ· сборного ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π°;
  • 3,5 см – для ΠΌΠΎΠ½ΠΎΠ»ΠΈΡ‚Π½Ρ‹Ρ… основ, Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π½Ρ‹Ρ… Π±Π΅Π· Ρ†Π΅ΠΌΠ΅Π½Ρ‚Π½ΠΎΠΉ ΠΏΠΎΠ΄ΡƒΡˆΠΊΠΈ;
  • 7 см – для Ρ†Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚ΠΎΠ², Π½Π΅ ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΡ… Π΄Π΅ΠΌΠΏΡ„ΠΈΡ€ΡƒΡŽΡ‰Π΅ΠΉ ΠΏΠΎΠ΄ΡƒΡˆΠΊΠΈ.

Π‘Ρ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Π½ΠΎΡ€ΠΌΡ‹ ΠΈ ΠΏΡ€Π°Π²ΠΈΠ»Π° Ρ€Π΅Π³Π»Π°ΠΌΠ΅Π½Ρ‚ΠΈΡ€ΡƒΡŽΡ‚ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ Π·Π°Ρ‰ΠΈΡ‚Π½ΠΎΠ³ΠΎ слоя для Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π²ΠΈΠ΄ΠΎΠ² ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… конструкций.

Π‘Π»ΠΎΠΊ: 5/6 | Кол-Π²ΠΎ символов: 1173
Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊ: https://pobetony.expert/armirovanie/minimalnyj-procent-armirovaniya-zhelezobetonnyx-konstrukcij

Кол-Π²ΠΎ Π±Π»ΠΎΠΊΠΎΠ²: 11 | ΠžΠ±Ρ‰Π΅Π΅ ΠΊΠΎΠ»-Π²ΠΎ символов: 15493
ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Π½Π½Ρ‹Ρ… Π΄ΠΎΠ½ΠΎΡ€ΠΎΠ²: 5
Π˜Π½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡ ΠΏΠΎ ΠΊΠ°ΠΆΠ΄ΠΎΠΌΡƒ Π΄ΠΎΠ½ΠΎΡ€Ρƒ:
  1. http://met-all.org/metalloprokat/sortovoj/rashod-skolko-armatury-na-kubometr-betona-fundamenta.html: использовано 2 блоков из 4, кол-во символов 3274 (21%)
  2. https://pobetony.expert/armirovanie/minimalnyj-procent-armirovaniya-zhelezobetonnyx-konstrukcij: использовано 4 блоков из 6, кол-во символов 5467 (35%)
  3. http://www.AllRemont.ru/showthread.php?t=9090: использовано 2 блоков из 3, кол-во символов 4708 (30%)
  4. https://cementim.ru/armatura-dlya-betona/: использовано 1 блоков из 6, кол-во символов 1774 (11%)
  5. https://dompodrobno.ru/rashod_armatury_na_kub_betona/: использовано 1 блоков из 3, кол-во символов 270 (2%)

ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΈ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования Π² Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… элСмСнтах

πŸ•‘ ВрСмя чтСния: 1 ΠΌΠΈΠ½ΡƒΡ‚Π°

ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования β€” это наимСньшСС Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΠ΅ количСство стали, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ встроСно Π² конструкционныС Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Π΅ элСмСнты, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ ΠΏΡ€Π΅ΠΆΠ΄Π΅Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΠ΅ послС ΠΏΠΎΡ‚Π΅Ρ€ΠΈ прочности Π½Π° растяТСниС. ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΠΈΡ€ΡƒΠ΅Ρ‚ растрСскиваниС Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… элСмСнтов.

ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования β€” это наибольшая ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ стали, которая ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½Π° Π² Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Π΅ элСмСнты, Ρ‚Π°ΠΊΠΈΠ΅ ΠΊΠ°ΠΊ ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹ ΠΈ Π±Π°Π»ΠΊΠΈ.Π’ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠΉ Π±Π°Π»ΠΊΠ΅ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ свСрх максимального коэффициСнта армирования Π½Π΅ принСсСт ΠΏΠΎΠ»ΡŒΠ·Ρ‹, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Π±Π΅Ρ‚ΠΎΠ½ Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ Π΄ΠΎ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊ Π±ΡƒΠ΄Π΅Ρ‚ использована полная ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ стали.

ΠžΠ±Ρ€ΡƒΡˆΠ΅Π½ΠΈΠ΅ Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠΉ конструкции происходит Π²Π½Π΅Π·Π°ΠΏΠ½ΠΎ ΠΈ Π½Π΅ ΠΈΠΌΠ΅Π΅Ρ‚ Π½ΠΈΠΊΠ°ΠΊΠΈΡ… ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠΎΠ² Π΄ΠΎ Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ. ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования обСспСчиваСт экономию Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… элСмСнтов ΠΈ обСспСчиваСт Π±Π΅Π·ΠΎΠΏΠ°ΡΠ½ΠΎΡΡ‚ΡŒ ΠΎΡ‚ Ρ…Ρ€ΡƒΠΏΠΊΠΎΠ³ΠΎ Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ Π±Π΅Ρ‚ΠΎΠ½Π°.

НаконСц, трСбуСмая ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ армирования ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΡƒΠ΅ΠΌΠΎΠ³ΠΎ Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ элСмСнта Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования ΠΈ Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ мСньшС минимального коэффициСнта армирования.Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ элСмСнт Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ ΠΏΡ€ΠΎΠ²Π΅Ρ€Π΅Π½ Π½Π° соотвСтствиС этому Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΡŽ.

ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт усилСния

ЦСлью минимального коэффициСнта армирования являСтся ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒ Π½Π°Π΄ растрСскиваниСм ΠΈ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠ΅ Π²Π½Π΅Π·Π°ΠΏΠ½ΠΎΠ³ΠΎ Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ ΠΏΡƒΡ‚Π΅ΠΌ придания элСмСнту Π°Π΄Π΅ΠΊΠ²Π°Ρ‚Π½ΠΎΠΉ пластичности послС ΠΏΠΎΡ‚Π΅Ρ€ΠΈ прочности Π±Π΅Ρ‚ΠΎΠ½Π° Π½Π° растяТСниС ΠΈΠ·-Π·Π° растрСскивания.

Π‘Ρ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Π½ΠΎΡ€ΠΌΡ‹

, Ρ‚Π°ΠΊΠΈΠ΅ ΠΊΠ°ΠΊ ACI 318-19, ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°ΡŽΡ‚ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования для Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… элСмСнтов, Ρ‚Π°ΠΊΠΈΡ… ΠΊΠ°ΠΊ Π±Π°Π»ΠΊΠΈ ΠΈ ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹.

1. ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт усилСния Π² Π±Π°Π»ΠΊΠ°Ρ…

Π’ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… Π±Π°Π»ΠΊΠ°Ρ…, Ссли ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ Π½Π° ΠΈΠ·Π³ΠΈΠ± сСкции с Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½Π°ΠΌΠΈ Π½ΠΈΠΆΠ΅, Ρ‡Π΅ΠΌ ΠΌΠΎΠΌΠ΅Π½Ρ‚, Π²Ρ‹Π·Π²Π°Π²ΡˆΠΈΠΉ растрСскиваниС сСкции, Ρ€Π°Π½Π΅Π΅ Π½Π΅ ΠΈΠΌΠ΅ΡŽΡ‰Π΅ΠΉ Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½, Ρ‚ΠΎΠ³Π΄Π° Π±Π°Π»ΠΊΠ° Ρ€Π°Π·Ρ€ΡƒΡˆΠΈΡ‚ΡΡ ΠΏΡ€ΠΈ ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½ΠΈΠΈ ΠΏΠ΅Ρ€Π²ΠΎΠΉ Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½Ρ‹ Π½Π° ΠΈΠ·Π³ΠΈΠ± Π±Π΅Π· ΠΊΠ°ΠΊΠΈΡ…-Π»ΠΈΠ±ΠΎ ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠΉ.

ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ уравнСния, прСдоставлСнного ACI 318-19, ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ ΠΏΡ€Π΅ΠΆΠ΄Π΅Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΠ΅ Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠΉ Π±Π°Π»ΠΊΠΈ.МинимальноС Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ Π±Π°Π»ΠΎΠΊ ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅Π³ΠΎ выраТСния:

Π“Π΄Π΅:

A s,min : минимальная ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ стали, ΠΌΠΌ 2

fc’: ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ Π±Π΅Ρ‚ΠΎΠ½Π° Π½Π° сТатиС, МПа

fy: ΠΏΡ€Π΅Π΄Π΅Π» тСкучСсти стали, МПа

b w : ΡˆΠΈΡ€ΠΈΠ½Π° стСнки Π² Ρ‚Π°Π²Ρ€ΠΎΠ²ΠΎΠΉ Π±Π°Π»ΠΊΠ΅ ΠΈ ΡˆΠΈΡ€ΠΈΠ½Π° Π±Π°Π»ΠΊΠΈ Π² ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΎΠΉ Π±Π°Π»ΠΊΠ΅, ΠΌΠΌ

d: эффСктивная Π³Π»ΡƒΠ±ΠΈΠ½Π°, измСрСнная ΠΎΡ‚ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎ сТатого Π²ΠΎΠ»ΠΎΠΊΠ½Π° Π±Π΅Ρ‚ΠΎΠ½Π° Π΄ΠΎ Ρ†Π΅Π½Ρ‚Ρ€Π° ΡΡ‚Π°Π»ΡŒΠ½Ρ‹Ρ… стСрТнСй, ΠΌΠΌ

Рис. 1: ΠŸΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹Π΅ ΠΈ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½Ρ‹Π΅ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½Ρ‹Π΅ стСрТни

2.ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования Π² ΠΏΠ»ΠΈΡ‚Π°Ρ…

Минимальная ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ армирования ΠΏΠ»ΠΈΡ‚Ρ‹ – это тСмпСратурная ΠΈ усадочная Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π°, установлСнная для прСдотвращСния образования Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½ ΠΈΠ·-Π·Π° усадки Π±Π΅Ρ‚ΠΎΠ½Π° ΠΈ ΠΊΠΎΠ»Π΅Π±Π°Π½ΠΈΠΉ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹. НС трСбуСтся ΠΏΡ€Π΅Π΄ΡƒΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°Ρ‚ΡŒ ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ армирования большС Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π½ΠΎ-усадочной Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹.

As= ρbd Π£Ρ€Π°Π²Π½Π΅Π½ΠΈΠ΅ 2

As: усадка ΠΈ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π½ΠΎΠ΅ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅, ΠΌΠΌ 2

b: ΡˆΠΈΡ€ΠΈΠ½Π° полосы ΠΏΠ»ΠΈΡ‚Ρ‹, учитываСмая для Ρ†Π΅Π»Π΅ΠΉ проСктирования, составляСт 1 ΠΌ

d: рабочая Π³Π»ΡƒΠ±ΠΈΠ½Π°, ΠΌΠΌ

Рис. 2: АрматурныС стСрТни распрСдСлСния ΠΈΠ»ΠΈ усадки ΠΈ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ Π² одностороннСй Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠΉ ΠΏΠ»ΠΈΡ‚Π΅

3.ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования Π² ΠΎΠ΄Π½ΠΎΡ€ΠΎΠ΄Π½ΠΎΠΌ Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚Π΅

ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования для ΠΎΠ΄Π½ΠΎΡ€ΠΎΠ΄Π½ΠΎΠ³ΠΎ Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚Π° Ρ‚Π°ΠΊΠΎΠΉ ΠΆΠ΅, ΠΊΠ°ΠΊ ΠΈ для ΠΏΠ»ΠΈΡ‚Ρ‹, Ρ‚.Π΅. коэффициСнт армирования ΠΏΡ€ΠΈ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π΅ ΠΈ усадкС.

4. ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт усилСния Π² ΠΊΠΎΠ»ΠΎΠ½Π½Π°Ρ…

ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования ΠΊΠΎΠ»ΠΎΠ½Π½ трСбуСтся для обСспСчСния сопротивлСния ΠΈΠ·Π³ΠΈΠ±Ρƒ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΠΎΠΆΠ΅Ρ‚ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΡƒΡ‚ΡŒ нСзависимо ΠΎΡ‚ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ΠΎΠ² Π°Π½Π°Π»ΠΈΠ·Π°. Π­Ρ‚ΠΎ Ρ‚Π°ΠΊΠΆΠ΅ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ для ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½ΠΈΡ эффСкта усадки ΠΈ ползучСсти Π±Π΅Ρ‚ΠΎΠ½Π° ΠΏΡ€ΠΈ Π΄Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΡΠΆΠΈΠΌΠ°ΡŽΡ‰ΠΈΡ… напряТСниях.

ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования Π² ΠΊΠΎΠ»ΠΎΠ½Π½Π΅ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‰Π°Π΅Ρ‚ Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΡΡ‚Π°Π»ΡŒΠ½Ρ‹Ρ… стСрТнСй ΠΏΠΎΠ΄ Π΄Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ эксплуатационной Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ. ACI 318-19 опрСдСляСт ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ для ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹, Ρ€Π°Π²Π½Ρ‹ΠΉ 0,01 ΠΎΠ±Ρ‰Π΅ΠΉ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹.

5. Минимальная Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π° для соСдинСний ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΌΠΎΠ½ΠΎΠ»ΠΈΡ‚Π½Ρ‹ΠΌΠΈ элСмСнтами ΠΈ Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚ΠΎΠΌ

Минимальная ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹, которая пСрСсСкаСт ΠΌΠΎΠ½ΠΎΠ»ΠΈΡ‚Π½ΡƒΡŽ ΠΊΠΎΠ»ΠΎΠ½Π½Ρƒ ΠΈΠ»ΠΈ ΠΏΡŒΠ΅Π΄Π΅ΡΡ‚Π°Π» ΠΈ ΠΏΠΎΠ²Π΅Ρ€Ρ…Π½ΠΎΡΡ‚ΡŒ сопряТСния с Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚ΠΎΠΌ, Π΄ΠΎΠ»ΠΆΠ½Π° ΡΠΎΡΡ‚Π°Π²Π»ΡΡ‚ΡŒ 0,005 ΠΎΠ±Ρ‰Π΅ΠΉ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Π΅ΠΌΠΎΠ³ΠΎ элСмСнта.

ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт усилСния

ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования β€” это Π²Π΅Ρ€Ρ…Π½ΠΈΠΉ ΠΏΡ€Π΅Π΄Π΅Π» количСства стали, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½ΠΎ Π² Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Π΅ элСмСнты. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ прСдоставляСтся ΠΏΠΎ Ρ€Π°Π·Π½Ρ‹ΠΌ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π°ΠΌ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΎΠ±ΡΡƒΠΆΠ΄Π°ΡŽΡ‚ΡΡ Π½ΠΈΠΆΠ΅:

1. ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт усилСния Π² Π±Π°Π»ΠΊΠ°Ρ…

ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования Π±Π°Π»ΠΎΠΊ прСдусмотрСн для прСдотвращСния Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ Π±Π΅Ρ‚ΠΎΠ½Π°, Ρ‡Ρ‚ΠΎ являСтся Π½Π΅ΠΆΠ΅Π»Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ Π²ΠΈΠ΄ΠΎΠΌ ΠΎΡ‚ΠΊΠ°Π·Π° ΠΈ прСдотвращаСтся ΠΊΠΎΠ΄ΠΎΠΌ ACI. Π­Ρ‚ΠΎ Ρ‚Π°ΠΊΠΆΠ΅ позволяСт ΠΈΠ·Π±Π΅ΠΆΠ°Ρ‚ΡŒ использования Ρ‡Ρ€Π΅Π·ΠΌΠ΅Ρ€Π½ΠΎΠΉ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ стали, Ρ‡Ρ‚ΠΎ Π½Π΅ Π΄Π°Π΅Ρ‚ Ρ€Π΅Π°Π»ΡŒΠ½Ρ‹Ρ… прСимущСств.Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, это ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ ΡΡΠΊΠΎΠ½ΠΎΠΌΠΈΡ‚ΡŒ ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠΈ Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… Π±Π°Π»ΠΎΠΊ.

Если Π±Π°Π»ΠΊΠ° ΠΈΠΌΠ΅Π΅Ρ‚ Π±ΠΎΠ»Π΅Π΅ высокий коэффициСнт армирования, Ρ‡Π΅ΠΌ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования, ΠΎΠ½Π° называСтся ΠΏΠ΅Ρ€Π΅Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠΉ Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠΉ Π±Π°Π»ΠΊΠΎΠΉ ΠΈ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Ρ€Π°Π·Ρ€ΡƒΡˆΠ°Π΅Ρ‚ΡΡ ΠΏΡ€ΠΈ сТатии.

БСтонная Π±Π°Π»ΠΊΠ° с Ρ‡Ρ€Π΅Π·ΠΌΠ΅Ρ€Π½Ρ‹ΠΌ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ Ρ€Π°Π·Ρ€ΡƒΡˆΠ°Π΅Ρ‚ΡΡ ΠΏΡ€ΠΈ сТатии Π΄ΠΎ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π» ΡΡ‚Π°Π»ΡŒΠ½Ρ‹Ρ… стСрТнСй. ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования для Π±Π°Π»ΠΎΠΊ ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ уравнСния 3. Β Β

2. ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт усилСния Π² ΠΊΠΎΠ»ΠΎΠ½Π½Π°Ρ…

МаксимальноС Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ Π±Ρ‹Π»ΠΎ установлСно, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Π°Π΄Π΅ΠΊΠ²Π°Ρ‚Π½ΠΎΠ΅ ΡƒΠΏΠ»ΠΎΡ‚Π½Π΅Π½ΠΈΠ΅ Π±Π΅Ρ‚ΠΎΠ½Π° Π²ΠΎΠΊΡ€ΡƒΠ³ ΡΡ‚Π°Π»ΡŒΠ½Ρ‹Ρ… стСрТнСй ΠΈ ΡƒΠ±Π΅Π΄ΠΈΡ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎ спроСктированныС ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹ ΠΈΡΠΏΡ‹Ρ‚Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ ΠΎΠ±Ρ€Π°Π·Ρ†Π°ΠΌ Π² соотвСтствии с ACI 318. 19.

ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования для ΠΊΠΎΠ»ΠΎΠ½Π½ составляСт 0,08 ΠΎΡ‚ ΠΎΠ±Ρ‰Π΅ΠΉ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹. Π­Ρ‚ΠΎ обСспСчиваСт экономию ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠΈ ΠΊΠΎΠ»ΠΎΠ½Π½ ΠΈ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‰Π°Π΅Ρ‚ скоплСниС стали, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π² ΠΏΡ€ΠΎΡ‚ΠΈΠ²Π½ΠΎΠΌ случаС прСпятствуСт ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ ΡƒΠΊΠ»Π°Π΄ΠΊΠ΅ Π±Π΅Ρ‚ΠΎΠ½Π°.

На ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ΅ рСкомСндуСтся ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования, Ρ€Π°Π²Π½Ρ‹ΠΉ 0,04 ΠΎΡ‚ ΠΎΠ±Ρ‰Π΅ΠΉ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΈΠ·Π±Π΅ΠΆΠ°Ρ‚ΡŒ Ρ‡Ρ€Π΅Π·ΠΌΠ΅Ρ€Π½ΠΎΠ³ΠΎ армирования Π² мСстах стыковки ΡΡ‚Π°Π»ΡŒΠ½Ρ‹Ρ… стСрТнСй.

ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования ΠΏΡ€ΠΈ сдвигС

Аналогично рассмотрСнному Π²Ρ‹ΡˆΠ΅ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠΌΡƒ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΡŽ Π½Π° ΠΈΠ·Π³ΠΈΠ±, ACI 318-19 устанавливаСт ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования для сдвига Π² Π±Π°Π»ΠΊΠ°Ρ… ΠΈ Ρ‚. Π΄.

1. ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π² Π±Π°Π»ΠΊΠ°Ρ…

Минимальная ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ прСдусмотрСна Π²ΠΎ всСх областях Π±Π°Π»ΠΊΠΈ, Π³Π΄Π΅ ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½Π½Ρ‹ΠΉ сдвиг ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ ΠΏΠΎΠ»ΠΎΠ²ΠΈΠ½Ρƒ расчСтной прочности Π±Π΅Ρ‚ΠΎΠ½Π° Π½Π° сдвиг.

Минимальная попСрСчная Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π° (A v,min ) Π² Π±Π°Π»ΠΊΠ°Ρ… Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ большСй ΠΈΠ· ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… Π²Π΅Π»ΠΈΡ‡ΠΈΠ½:

A v,min =0,062*fc’ (0,5) *(b w *s/f yt ) Π£Ρ€Π°Π²Π½Π΅Π½ΠΈΠ΅ 4

А Π’,ΠΌΠΈΠ½ =0. 35*(b w *s/f yt ) Π£Ρ€Π°Π²Π½Π΅Π½ΠΈΠ΅ 5

Π“Π΄Π΅:

с: мСТосСвоС расстояниС Ρ…ΠΎΠΌΡƒΡ‚ΠΎΠ², ΠΌΠΌ

f yt : ΠΏΡ€Π΅Π΄Π΅Π» тСкучСсти ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ стСрТня Ρ…ΠΎΠΌΡƒΡ‚Π°, МПа

2. МинимальноС ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠ΅ ΠΈ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ΅ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ Π² ΠΌΠΎΠ½ΠΎΠ»ΠΈΡ‚Π½Ρ‹Ρ… стСнах

Если сдвиг Π² плоскости (V u ) ΠΌΠΎΠ½ΠΎΠ»ΠΈΡ‚Π½ΠΎΠΉ стСны Ρ€Π°Π²Π΅Π½ ΠΈΠ»ΠΈ мСньшС значСния, ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½Π½ΠΎΠ³ΠΎ ΠΈΠ· уравнСния 6, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ значСния, ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½Ρ‹Π΅ Π² Ρ‚Π°Π±Π»ΠΈΡ†Π΅ 1, Π² качСствС минимального армирования ΠΊΠ°ΠΊ для ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠ³ΠΎ, Ρ‚Π°ΠΊ ΠΈ для ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ΅ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅.

Однако, Ссли сдвиг Π² плоскости (V u ) большС, Ρ‡Π΅ΠΌ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅, ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½Π½ΠΎΠ΅ ΠΈΠ· уравнСния 6, Ρ‚ΠΎΠ³Π΄Π° ( ρt = 0,0025) ΠΈ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ( ρℓ ) являСтся наибольшим ΠΈΠ· 0,0025 ΠΈ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ уравнСния 7.

Π“Π΄Π΅:

h w : высота всСй стСны ΠΎΡ‚ основания Π΄ΠΎ Π²Π΅Ρ€Ρ…Π°, ΠΌΠΌ

l w : Π΄Π»ΠΈΠ½Π° всСй стСны, ΠΌΠΌ

Π’Π°Π±Π»ΠΈΡ†Π° 1: МинимальноС ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠ΅ ΠΈ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ΅ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ стСн

2

3 ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½Ρ‹ΠΉ Π‘ΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ , ρt

Π΄Π΅Ρ„ΠΎΡ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹Ρ… Π±Π°Ρ€Ρ‹
Π’ΠΈΠΏ Π½Π΅ ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ напряТСнного Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π±Π°Ρ€ / Π Π°Π·ΠΌΠ΅Ρ€ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°

6

3 FY, MPA

6

3 ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹, ρℓ

Π”Π΅Ρ„ΠΎΡ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹Π΅ стСрТни ≀ β„–16 β‰₯420 0,0012 0,0020
> β„– 16 <420 0. 0015 0.0025
Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π° Π‘Π²Π°Ρ€Π½Ρ‹Π΅-ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½Ρ‹ΠΉ ≀ MW200 ΠΈΠ»ΠΈ MD200 Π›ΡŽΠ±ΠΎΠΉ 0.0015 0.0025
Π”Π΅Ρ„ΠΎΡ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹Π΅ Π±Π°Ρ€Ρ‹ ΠΈΠ»ΠΈ сварныС ΠΏΡ€ΠΎΠ²ΠΎΠ»ΠΎΠΊΠΈ любой любой 0.0012 0.0012 0.0020
Рисунок 3: ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹Π΅ ΠΈ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½Ρ‹Π΅ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½Ρ‹Π΅ строки Π² Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠΉ стСнС

Часто Π·Π°Π΄Π°Π²Π°Π΅ΠΌΡ‹Π΅ вопросы

Какая минимальная Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π° Π² Π±Π°Π»ΠΊΠ΅?

МинимальноС Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ β€” это самая низкая ΡΡ‚Π°Π»ΡŒΠ½Π°Ρ Π·ΠΎΠ½Π°, которая ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‰Π°Π΅Ρ‚ ΠΏΡ€Π΅ΠΆΠ΄Π΅Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ пластичСскоС Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΠ΅ Π±Π°Π»ΠΊΠΈ, ΠΊΠΎΠ³Π΄Π° Π±Π΅Ρ‚ΠΎΠ½ тСряСт свою ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ Π½Π° растяТСниС ΠΈΠ·-Π·Π° ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½Π½Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ.

ΠŸΠΎΡ‡Π΅ΠΌΡƒ Π² Π±Π°Π»ΠΊΠ΅ прСдусмотрСна Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π° с ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌ сдвигом?

1. Для прСдотвращСния Π²Π½Π΅Π·Π°ΠΏΠ½ΠΎΠ³ΠΎ ΠΎΠ±Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ Π±Π°Π»ΠΊΠΈ ΠΏΡ€ΠΈ Ρ€Π°Π·Ρ€Ρ‹Π²Π΅ Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ покрытия ΠΈ ΠΏΠΎΡ‚Π΅Ρ€Π΅ связи с растянутой ΡΡ‚Π°Π»ΡŒΡŽ.
2. Для прСдотвращСния Ρ…Ρ€ΡƒΠΏΠΊΠΎΠ³ΠΎ Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ ΠΏΡ€ΠΈ сдвигС, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠΈΠ·ΠΎΠΉΡ‚ΠΈ Π±Π΅Π· ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹
3. Для прСдотвращСния Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ ΠΈΠ·-Π·Π° растяТСния ΠΈΠ·-Π·Π° усадки ΠΈ тСрмичСских напряТСний, Π° Ρ‚Π°ΠΊΠΆΠ΅ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΡ… Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½ Π² Π±Π°Π»ΠΊΠ΅
4. Для удСрТания ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹Ρ… ΡΡ‚Π°Π»ΡŒΠ½Ρ‹Ρ… стСрТнСй Π² ΠΈΡ… ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ Π²ΠΎ врСмя бСтонирования.

Какой ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования Π² ΠΊΠΎΠ»ΠΎΠ½Π½Π΅?

ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт армирования ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹ Ρ€Π°Π²Π΅Π½ 0.01.

Как Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ армирования ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹?

Минимальная ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π² ΠΊΠΎΠ»ΠΎΠ½Π½Π΅ Ρ€Π°Π²Π½Π° ΠΎΠ±Ρ‰Π΅ΠΉ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹, ΡƒΠΌΠ½ΠΎΠΆΠ΅Π½Π½ΠΎΠΉ Π½Π° 0,01.

ΠŸΠΎΡ‡Π΅ΠΌΡƒ Π² ΠΏΠ»ΠΈΡ‚Π°Ρ… ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ усадочноС ΠΈ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π½ΠΎΠ΅ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅?

БСтонная ΠΏΠ»ΠΈΡ‚Π° Ρ€Π°ΡΡˆΠΈΡ€ΡΠ΅Ρ‚ΡΡ ΠΈ сТимаСтся ΠΏΡ€ΠΈ колСбаниях Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹. Когда свСТий Π±Π΅Ρ‚ΠΎΠ½ схватываСтся ΠΈ быстро тСряСт Π²Π»Π°Π³Ρƒ, Π±Π΅Ρ‚ΠΎΠ½ Π΄Π°Π΅Ρ‚ усадку ΠΈ создаСт напряТСниС Π² Π±Π΅Ρ‚ΠΎΠ½Π΅. Π‘ΠΆΠ°Ρ‚ΠΈΠ΅ ΠΈ Ρ€Π°ΡΡˆΠΈΡ€Π΅Π½ΠΈΠ΅ Π±Π΅Ρ‚ΠΎΠ½Π° ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ Ρ€Π°Π·Π²ΠΈΡ‚ΠΈΡŽ Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½, Ссли это Π½Π΅ ΡƒΡ‡Ρ‚Π΅Π½ΠΎ ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠΈ.
Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, тСрмоусадочноС Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΎ для прСдотвращСния образования Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½ ΠΈΠ·-Π·Π° ΠΊΠΎΠ»Π΅Π±Π°Π½ΠΈΠΉ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ ΠΈ усадки Π±Π΅Ρ‚ΠΎΠ½Π°

ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅

ΠŸΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΎΠΉ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠΉ Π±Π°Π»ΠΊΠΈ

Руководство ΠΏΠΎ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΡŽ ΠΈ Π΄Π΅Ρ‚Π°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… ΠΏΠ»ΠΈΡ‚ IS456: 2000

Минимальная ΠΈ максимальная Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π° Π² ΠΊΠΎΠ»ΠΎΠ½Π½Π΅?

ΠšΠΎΠ»ΠΎΠ½Π½Π°Β β€“ это Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½Π°Ρ конструкция, которая ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Ρ‚ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ свСрху Π²Π½ΠΈΠ· Π² Ρ€Π°ΠΌΠ½ΠΎΠΉ конструкции. Π’ частности, ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹ ΠΏΠ΅Ρ€Π΅Π΄Π°ΡŽΡ‚ ΡΠΆΠΈΠΌΠ°ΡŽΡ‰ΡƒΡŽ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ с Π²Π΅Ρ€Ρ…Π½ΠΈΡ… этаТСй, ΠΏΠΎΡ‚ΠΎΠ»ΠΊΠ° ΠΈΠ»ΠΈ Π±Π°Π»ΠΊΠΈ Π½Π° Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚ ΠΈΠ»ΠΈ Π±Π°Π»ΠΊΠΈ. Как ΠΌΡ‹ ΡƒΠΆΠ΅ обсуТдали Π² ΠΏΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰Π΅ΠΌ ΠΏΠΎΡ€Ρ‚Ρƒ, ТСлСзобСтонная Π±Π°Π»ΠΊΠ° прСдставляСт собой сборноС сСчСниС, состоящСС ΠΈΠ·Β Π±Π΅Ρ‚ΠΎΠ½Π°Β ΠΈΒ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹. Π’ этом постС Π²Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚Π΅ ΠΎΡ‚Π²Π΅Ρ‚, ΠΏΠΎΡ‡Π΅ΠΌΡƒ ΠΌΡ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ минимальноС ΠΈ максимальноС Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅. Π‘Π΅Ρ‚ΠΎΠ½ Ρ…ΠΎΡ€ΠΎΡˆ Π½Π° сТатиС ΠΈ ΠΏΠ»ΠΎΡ…ΠΎ Π½Π° растяТСниС.

Π’Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π·Π°Π΄Π°Ρ‚ΡŒ этот вопрос, Ρ‡Ρ‚ΠΎ Ссли Π±Π΅Ρ‚ΠΎΠ½ Ρ…ΠΎΡ€ΠΎΡˆΠΎ сТимаСтся, Π° ΠΊΠΎΠ»ΠΎΠ½Π½Π° сТимаСтся, Ρ‚ΠΎ ΠΏΠΎΡ‡Π΅ΠΌΡƒ трСбуСтся Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅.ΠœΡ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌ ΡΡ‚Π°Π»ΡŒ Π² качСствС Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π² Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ конструкций. Π‘Ρ‚Π°Π»ΡŒ Ρ…ΠΎΡ€ΠΎΡˆΠ° Π½Π° растяТСниС. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ, ΠΊΠΎΠ³Π΄Π° ΠΌΡ‹ ΠΊΠΎΠΌΠ±ΠΈΠ½ΠΈΡ€ΡƒΠ΅ΠΌ Π±Π΅Ρ‚ΠΎΠ½ ΠΈ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρƒ, конструкция становится Ρ…ΠΎΡ€ΠΎΡˆΠ΅ΠΉ Π½Π° растяТСниС ΠΈ сТатиС.

МинимальноС Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅

ΠœΡ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ минимальноС Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ сопротивлСниС ΠΈΠ·Π³ΠΈΠ±Π°ΡŽΡ‰Π΅ΠΌΡƒ ΠΌΠΎΠΌΠ΅Π½Ρ‚Ρƒ Π² сСчСнии ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹. Аналогично Π±Π°Π»ΠΊΠ°ΠΌ ΠΌΠΈΠ½. ΠŸΡ€Π΅Π΄ΡƒΡΠΌΠΎΡ‚Ρ€Π΅Π½ΠΎ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ для прСдотвращСния растрСскивания сСкции. Π§Ρ‚ΠΎ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ происходит ΠΈΠ·-Π·Π° усадки ΠΈ ползучСсти ΠΈΠ»ΠΈ измСнСния Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹. АрмированиС ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ ΡˆΠΈΡ€ΠΈΠ½Ρƒ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½.

Богласно IS: 456 2000 ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Π°Ρ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π° Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ 0,8 % ΠΏΠΎΠ»Π½ΠΎΠ³ΠΎ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ³ΠΎ сСчСния ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹.

МаксимальноС усилСниС

МаксимальноС Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ β€” это ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ армирования, допустимый для ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠ³ΠΎ сСчСния. Ни Π² ΠΊΠΎΠ΅ΠΌ случаС Π½Π΅ рСкомСндуСтся ΠΏΡ€Π΅Π΄ΡƒΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°Ρ‚ΡŒ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ большС максимального ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Π° армирования. ВсС ΠΌΡ‹ Π·Π½Π°Π΅ΠΌ, Ρ‡Ρ‚ΠΎ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π° (ΡΡ‚Π°Π»ΡŒ) являСтся Π±ΠΎΠ»Π΅Π΅ Π΄ΠΎΡ€ΠΎΠ³ΠΈΠΌ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠΌ ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с Π±Π΅Ρ‚ΠΎΠ½ΠΎΠΌ, поэтому Π»ΡƒΡ‡ΡˆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π΅Π΅ эффСктивно, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ большСС количСство Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π½Π΅ ΠΏΠΎΠΌΠΎΠΆΠ΅Ρ‚ конструкции Π±Ρ‹Ρ‚ΡŒ Π² бСзопасности, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π±Π΅Ρ‚ΠΎΠ½ Π½Π΅ Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΡ‚ дроблСния.

Богласно IS: 456 2000 ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Π°Ρ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π° Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ 6 % ΠΏΠΎΠ»Π½ΠΎΠ³ΠΎ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ³ΠΎ сСчСния ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹.

ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹

  • RCC Column Design β€” это бСсплатноС ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ для проСктирования ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… ΠΊΠΎΠ»ΠΎΠ½Π½ Π² соотвСтствии с индийскими стандартами.
  • RCC ΠŸΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΈ Π΄Π΅Ρ‚Π°Π»ΠΈΡ€ΠΎΠ²ΠΊΠ° ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ для условий одноосного ΠΈ двухосного ΠΈΠ·Π³ΠΈΠ±Π°, ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Ρ… Π² IS456:2000
  • Π’ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ сохранСния ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΎΠ² Π² локальном Ρ…Ρ€Π°Π½ΠΈΠ»ΠΈΡ‰Π΅.
  • ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½Ρ‹Π΅ этапы расчСта прСдставлСны для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ ΠΈ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ.

РодствСнныС

Π₯арактСристики акустичСской эмиссии ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… Π±Π°Π»ΠΎΠΊ с Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠΉ Π΄ΠΎΠ»Π΅ΠΉ растянутой ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ ΠΏΡ€ΠΈ ΠΈΠ·Π³ΠΈΠ±Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅

https://doi.org/10.1016/j.cscm.2017.01.002ΠŸΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ ΠΏΡ€Π°Π²Π° ΠΈ содСрТаниС Π˜Π·ΡƒΡ‡Π΅Π½ΠΎ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Π½ΠΎΠ΅ содСрТаниС Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½ΠΎΠΉ стали, ΠΏΡ€ΠΈΡΡƒΡ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π΅ΠΉ Π² ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… (Π–Π‘) Π±Π°Π»ΠΊΠ°Ρ…, Π½Π° Π°ΠΊΡƒΡΡ‚ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ эмиссию.

β€’

ΠŸΡ€ΠΈ Π°Π½Π°Π»ΠΈΠ·Π΅ Π΄Π°Π½Π½Ρ‹Ρ… ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ классичСскиС ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ АЭ.

β€’

Π˜Π·ΡƒΡ‡Π°Π΅Ρ‚ΡΡ ΠΎΡ†Π΅Π½ΠΊΠ° ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠΉ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… конструкций с Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Π½Ρ‹ΠΌ содСрТаниСм стали с использованиСм NDIS-2421.

β€’

ΠšΠ»Π°ΡΡΠΈΡ„ΠΈΠΊΠ°Ρ†ΠΈΡ Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½ Π² ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… конструкциях.

β€’

ПолСзСн для ΠΌΠΎΠ½ΠΈΡ‚ΠΎΡ€ΠΈΠ½Π³Π° состояния конструкции.

Π Π΅Ρ„Π΅Ρ€Π°Ρ‚

ΠžΠ±Ρ€Π°Π·Ρ†Ρ‹ ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… (Π–Π‘) Ρ„Π»Π°Π½Ρ†Π΅Π²Ρ‹Ρ… Π±Π°Π»ΠΎΠΊ Π±Ρ‹Π»ΠΈ испытаны ΠΏΡ€ΠΈ Π²ΠΎΠ·Ρ€Π°ΡΡ‚Π°ΡŽΡ‰Π΅ΠΉ цикличСской Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ Π΄ΠΎ Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ ΠΏΡ€ΠΈ ΠΈΠ·Π³ΠΈΠ±Π΅. ΠžΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ Ρ€Π΅Π³ΠΈΡΡ‚Ρ€ΠΈΡ€ΠΎΠ²Π°Π»ΠΈΡΡŒ акустичСскиС эмиссии (АЭ), извСстныС ΠΊΠ°ΠΊ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π½Ρ‹Π΅ Π²ΠΎΠ»Π½Ρ‹ ΡƒΠΏΡ€ΡƒΠ³ΠΈΡ… напряТСний, Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‰ΠΈΠ΅ Π² процСссС Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ Π² Ρ‚Π΅Ρ… ΠΆΠ΅ ΠΎΠ±Ρ€Π°Π·Ρ†Π°Ρ….Π­Ρ‚ΠΈ ΠΎΠ±Ρ€Π°Π·Ρ†Ρ‹ RC с ΠΏΠΎΠ»ΠΊΠ°ΠΌΠΈ Π±Ρ‹Π»ΠΈ ΠΎΡ‚Π»ΠΈΡ‚Ρ‹ с Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Π½Ρ‹ΠΌ содСрТаниСм ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ (ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π² ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Π°Ρ… ΠΎΡ‚ эффСктивной ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ³ΠΎ сСчСния Π»ΡƒΡ‡Π°). Π¨ΠΈΡ€ΠΈΠ½Π° Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½Ρ‹ зависит ΠΎΡ‚ Ρ€Π°ΡΡ‚ΡΠ³ΠΈΠ²Π°ΡŽΡ‰Π΅Π³ΠΎ напряТСния Π² ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π΅, ΠΏΡ€ΠΈΡΡƒΡ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π΅ΠΉ Π² элСмСнтС конструкции ΠΈΠ· ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π°. ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ раскрытиС Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½Ρ‹ зависит ΠΎΡ‚ Ρ€Π°ΡΡ‚ΡΠ³ΠΈΠ²Π°ΡŽΡ‰Π΅Π³ΠΎ напряТСния Π² ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π΅, ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Π½ΠΎΠ΅ содСрТаниС стали Π² ΠΆ/Π± элСмСнтах влияСт Π½Π° АЭ, Π²Ρ‹ΡΠ²ΠΎΠ±ΠΎΠΆΠ΄Π°Π΅ΠΌΡƒΡŽ Π² процСссС Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ. Π’ этой ΡΡ‚Π°Ρ‚ΡŒΠ΅ сообщаСтся ΠΎΠ± исслСдовании ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠΉ, ΠΏΡ€ΠΎΠΈΠ·ΠΎΡˆΠ΅Π΄ΡˆΠΈΡ… Π² ΠΎΠ±Ρ€Π°Π·Ρ†Π°Ρ… ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… Π±Π°Π»ΠΎΠΊ с ΠΏΠΎΠ»ΠΊΠ°ΠΌΠΈ, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΡ… Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΉ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹, с использованиСм испытаний Π½Π° Π°ΠΊΡƒΡΡ‚ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ эмиссию.ΠŸΡ€Π΅Π΄Π»ΠΎΠΆΠ΅Π½ΠΎ ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΎΠ±Ρ‰Π΅ΠΉ выдСляСмой энСргиСй АЭ ΠΈ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Π½Ρ‹ΠΌ содСрТаниСм стали Π² ΠΆ/Π± Π±Π°Π»ΠΊΠ°Ρ…. По ΠΌΠ΅Ρ€Π΅ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ стали, ΠΏΡ€ΠΈΡΡƒΡ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π΅ΠΉ Π² ΠΈΡΠΏΡ‹Ρ‚Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΌ ΠΎΠ±Ρ€Π°Π·Ρ†Π΅, увСличивался, число Ρ†ΠΈΠΊΠ»ΠΎΠ² нагруТСния, входящих Π² Π·ΠΎΠ½Ρƒ тяТСлого поврСТдСния Π² Π΄ΠΈΠ°Π³Ρ€Π°ΠΌΠΌΠ΅ ΠΎΡ†Π΅Π½ΠΊΠΈ ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠΉ NDIS-2421, Ρ‚Π°ΠΊΠΆΠ΅ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Π»ΠΎΡΡŒ.

ΠšΠ»ΡŽΡ‡Π΅Π²Ρ‹Π΅ слова

Π–Π΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½

АкустичСская эмиссия

ΠŸΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠ΅

ЦикличСская Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°

ΠœΠΎΠ½ΠΈΡ‚ΠΎΡ€ΠΈΠ½Π³ состояния конструкции

Π Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅ΠΌΡ‹Π΅ ΡΡ‚Π°Ρ‚ΡŒΠΈΠ‘ΡΡ‹Π»ΠΊΠΈ Π½Π° ΡΡ‚Π°Ρ‚ΡŒΠΈ (0)

Β©ΠžΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½ΠΎ Elsevier Ltd.

Π Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅ΠΌΡ‹Π΅ ΡΡ‚Π°Ρ‚ΡŒΠΈ

Бсылки Π½Π° ΡΡ‚Π°Ρ‚ΡŒΠΈ

РасчСт ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… ΠΊΠΎΠ»ΠΎΠ½Π½ согласно ACI 318-14 Π² RFEM

Анализ Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠΉ ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹

БСтонная ΠΊΠΎΠ»ΠΎΠ½Π½Π° с Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΌΠΈ ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚Π½Ρ‹ΠΌΠΈ стяТками рассчитана Π½Π° ΠΎΡΠ΅Π²ΡƒΡŽ ΠΏΠΎΡΡ‚ΠΎΡΠ½Π½ΡƒΡŽ ΠΈ ΠΏΠΎΡΡ‚ΠΎΡΠ½Π½ΡƒΡŽ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ Π² 135 ΠΈ 175 тысяч Ρ„ΡƒΠ½Ρ‚ΠΎΠ² соотвСтствСнно с использованиСм конструкции ULS ΠΈ ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ с ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ LRFD Π² соотвСтствии с ACI 318-14 [1], ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° рисункС 01. , Π‘Π΅Ρ‚ΠΎΠ½Π½Ρ‹ΠΉ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π» ΠΈΠΌΠ΅Π΅Ρ‚ ΠΏΡ€Π΅Π΄Π΅Π» прочности ΠΏΡ€ΠΈ сТатии f’ c , Ρ€Π°Π²Π½Ρ‹ΠΉ 4 тысячам Ρ„ΡƒΠ½Ρ‚ΠΎΠ² Π½Π° ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚Π½Ρ‹ΠΉ дюйм, Π° арматурная ΡΡ‚Π°Π»ΡŒ ΠΈΠΌΠ΅Π΅Ρ‚ ΠΏΡ€Π΅Π΄Π΅Π» тСкучСсти f y , Ρ€Π°Π²Π½Ρ‹ΠΉ 60 тысячам Ρ„ΡƒΠ½Ρ‚ΠΎΠ² Π½Π° ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚Π½Ρ‹ΠΉ дюйм.ΠŸΡ€ΠΎΡ†Π΅Π½Ρ‚ ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ ΠΈΠ·Π½Π°Ρ‡Π°Π»ΡŒΠ½ΠΎ принимаСтся Ρ€Π°Π²Π½Ρ‹ΠΌ 2%.

Pисунок 01 — БСтонная ΠΊΠΎΠ»ΠΎΠ½Π½Π° — Π’ΠΈΠ΄ фасада

РасчСт Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ²

Для Π½Π°Ρ‡Π°Π»Π° Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ³ΠΎ сСчСния. ΠšΠ²Π°Π΄Ρ€Π°Ρ‚Π½Π°Ρ анкСрная ΠΊΠΎΠ»ΠΎΠ½Π½Π° ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π° для рСгулирования сТатия, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ всС осСвыС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ строго ΡΠΆΠΈΠΌΠ°ΡŽΡ‚ΡΡ. По Ρ‚Π°Π±Π»ΠΈΡ†Π΅ 21.2.2 [1] коэффициСнт сниТСния прочности Ξ¦ Ρ€Π°Π²Π΅Π½ 0,65. ΠŸΡ€ΠΈ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠΈ максимальной осСвой прочности Ρ‚Π°Π±Π»ΠΈΡ†Π° 22.4.2.1 [1], ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ устанавливаСт коэффициСнт Π°Π»ΡŒΡ„Π° (Ξ±) Ρ€Π°Π²Π½Ρ‹ΠΌ 0,80. Π’Π΅ΠΏΠ΅Ρ€ΡŒ ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Ρ€Π°ΡΡ‡Π΅Ρ‚Π½ΡƒΡŽ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ P u .

P u = 1,2 (135 тыс.) + 1,6 (175 тыс.)

Π˜ΡΡ…ΠΎΠ΄Ρ ΠΈΠ· этих коэффициСнтов, P u Ρ€Π°Π²Π½ΠΎ 442 тысячам Ρ„ΡƒΠ½Ρ‚ΠΎΠ². Π”Π°Π»Π΅Π΅, ΠΎΠ±Ρ‰Π΅Π΅ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ΅ сСчСниС A g ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ рассчитано с использованиСм уравнСния. 22.4.2.2.

P u = (Ξ¦) (Ξ±) [ 0,85 f’ c (A g — A st ) + f y A st ]

265) (0,80) [0,85 (4 тысячи Ρ„ΡƒΠ½Ρ‚ΠΎΠ²) (A g — 0,02 A g ) + ((60 ksi) (0,02) A g )]

РСшая для A g , ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅ΠΌ ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ 188 Π² 2 . ΠšΠ²Π°Π΄Ρ€Π°Ρ‚Π½Ρ‹ΠΉ ΠΊΠΎΡ€Π΅Π½ΡŒ ΠΈΠ· A g бСрСтся ΠΈ округляСтся Π² Π±ΠΎΠ»ΡŒΡˆΡƒΡŽ сторону, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ΅ сСчСниС 14 x 14 дюймов для ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹.

ВрСбуСмая ΡΡ‚Π°Π»ΡŒΠ½Π°Ρ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π°

Π’Π΅ΠΏΠ΅Ρ€ΡŒ, ΠΊΠΎΠ³Π΄Π° A g установлСна, ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ A st ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡ ΡƒΡ€Π°Π²Π½Π΅Π½ΠΈΠ΅ 22.4.2.2, подставив извСстноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ A g = 196 Π² 2 ΠΈ Ρ€Π΅ΡˆΠΈΠ²

442k = (0.65) (0,80) [0,85 (4 тысячи Ρ„ΡƒΠ½Ρ‚ΠΎΠ²) (196 Π² 2 — A st ) + ((60 тысяч Ρ„ΡƒΠ½Ρ‚ΠΎΠ² Π½Π° ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚Π½Ρ‹ΠΉ дюйм) (A st ))]

РСшСниС для A st Π΄Π°Π΅Ρ‚ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ 3,24 Π² 2 . ΠžΡ‚ΡΡŽΠ΄Π° ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ количСство брусков, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠ΅ для проСктирования. Богласно Ρ€Π°Π·Π΄. 10.7.3.1 [1] квадратная ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ ΠΊΠΎΠ»ΠΎΠ½Π½Π° Π΄ΠΎΠ»ΠΆΠ½Π° ΠΈΠΌΠ΅Ρ‚ΡŒ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅Ρ… стСрТнСй. На основании этих ΠΊΡ€ΠΈΡ‚Π΅Ρ€ΠΈΠ΅Π² ΠΈ минимальной Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΠΎΠΉ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ 3,24 ΠΏΠΎ 2 (8) для ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ стСрТни β„– 6 ΠΈΠ· ΠŸΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΡ А [1]. Π­Ρ‚ΠΎ обСспСчиваСт Π·ΠΎΠ½Ρƒ армирования Π½ΠΈΠΆΠ΅.

A St = 3,52 дюйма 2

Π’Ρ‹Π±ΠΎΡ€ стяТки

Для опрСдСлСния минимального Ρ€Π°Π·ΠΌΠ΅Ρ€Π° стяТки трСбуСтся Ρ€Π°Π·Π΄. 25.7.2.2 [1]. Π’ ΠΏΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰Π΅ΠΌ Ρ€Π°Π·Π΄Π΅Π»Π΅ ΠΌΡ‹ Π²Ρ‹Π±Ρ€Π°Π»ΠΈ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹Π΅ стСрТни β„– 6, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ мСньшС, Ρ‡Π΅ΠΌ стСрТни β„– 10. ΠžΡΠ½ΠΎΠ²Ρ‹Π²Π°ΡΡΡŒ Π½Π° этой ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ ΠΈ Ρ€Π°Π·Π΄Π΅Π»Π΅, ΠΌΡ‹ Π²Ρ‹Π±ΠΈΡ€Π°Π΅ΠΌ β„– 3 для галстуков.

РасстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ стяТками

Для опрСдСлСния минимального расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ стяТками ΠΌΡ‹ обращаСмся ΠΊ Ρ€Π°Π·Π΄. 25.7.2.1 [1]. БтяТки, состоящиС ΠΈΠ· Π΄Π΅Ρ„ΠΎΡ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹Ρ… стСрТнСй с Π·Π°ΠΌΠΊΠ½ΡƒΡ‚ΠΎΠΉ ΠΏΠ΅Ρ‚Π»Π΅ΠΉ, Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΈΠΌΠ΅Ρ‚ΡŒ расстояниС, ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π΅ ΠΏΡƒΠ½ΠΊΡ‚Π°ΠΌ (Π°) ΠΈ (Π±) настоящСго Ρ€Π°Π·Π΄Π΅Π»Π°.

(a) РасстояниС Π² свСту Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ Ρ€Π°Π²Π½ΠΎ ΠΈΠ»ΠΈ большС (4/3) d agg . Для этого расчСта ΠΌΡ‹ ΠΏΡ€ΠΈΠΌΠ΅ΠΌ совокупный Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ (d agg ) Ρ€Π°Π²Π½Ρ‹ΠΌ 1,00 дюйма.

(b) ΠœΠ΅ΠΆΡ†Π΅Π½Ρ‚Ρ€ΠΎΠ²ΠΎΠ΅ расстояниС Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ 16d b Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π° ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠ³ΠΎ стСрТня, 48d b ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ³ΠΎ сСчСния ΠΈΠ»ΠΈ наимСньшСго Ρ€Π°Π·ΠΌΠ΅Ρ€Π° элСмСнта.

s Макс. = Мин. (16d b , 48d b , 14 дюймов)

16d b = 16 (0,75 дюйма) = 12 дюймов

48d b = 48 (0,375 дюйма) = 18 дюймов

РасчСтноС минимальноС расстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ стяТками Π² свСту Ρ€Π°Π²Π½ΠΎ 1,33 дюйма. рассчитанноС максимальноС расстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ стяТками Ρ€Π°Π²Π½ΠΎ 12 дюймам. Для этой конструкции максимальноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ стяТками составляСт 12 дюймов.

ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Π΄Π΅Ρ‚Π°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ

Π’Π΅ΠΏΠ΅Ρ€ΡŒ ΠΌΠΎΠΆΠ½ΠΎ Π²Ρ‹ΠΏΠΎΠ»Π½ΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΡƒ Π΄Π΅Ρ‚Π°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Π° армирования. Π’Ρ€Π΅Π±ΡƒΠ΅ΠΌΡ‹ΠΉ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ стали Π΄ΠΎΠ»ΠΆΠ΅Π½ ΡΠΎΡΡ‚Π°Π²Π»ΡΡ‚ΡŒ ΠΎΡ‚ 1% Π΄ΠΎ 8% Π² соотвСтствии с трСбованиями ACI 318-14 [1].2}\;=\;0,01795\;\cdot\;100\;\;=\;1,8\%$ ОК.

РасстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹ΠΌΠΈ стСрТнями

МаксимальноС расстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹ΠΌΠΈ стСрТнями ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Π½Π° основС расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΊΡ€Ρ‹ΡˆΠΊΠ°ΠΌΠΈ ΠΈ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π° Π°Π½ΠΊΠ΅Ρ€Π½Ρ‹Ρ… ΠΈ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹Ρ… стСрТнСй.

ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ шаг ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹Ρ… стСрТнСй:

$\frac{14\;\mathrm{дюйм}.\;-\;2\;(1,5\;\mathrm{дюйм}.)\;-\;2\;( 0,375\;\mathrm{дюйм}. )\;-\;3\;(0,75\;\mathrm{дюйм}.)}2\;=\;4,00\;\mathrm{дюйм}.$

4,00 дюйма … мСньшС 6 дюймов, Ρ‡Ρ‚ΠΎ трСбуСтся согласно 25.7.2.3 (Π°) [1]. Π’ ΠŸΠžΠ Π―Π”ΠšΠ•.

МинимальноС расстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ стСрТнями Π² ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ссылки Π½Π° 25.2.3 [1], Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ ΡƒΠΊΠ°Π·Π°Π½ΠΎ, Ρ‡Ρ‚ΠΎ минимальноС расстояниС Π² ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ для ΠΊΠΎΠ»ΠΎΠ½Π½ Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ Π½Π΅ мСньшС наибольшСго ΠΈΠ· Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ ΠΎΡ‚ (a) Π΄ΠΎ (c).

(a) 1,5 дюйма

(b) 1,5 d b = 1,5 (0,75 дюйма) = 1,125 дюйма

(c) (4/3) d b = (4/3) ( 1,00 дюйма) = 1,33 дюйма

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, минимальноС расстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹ΠΌΠΈ стСрТнями Ρ€Π°Π²Π½ΠΎ 1,50 дюйма

Π”Π»ΠΈΠ½Π° развСртывания (L d ) Ρ‚Π°ΠΊΠΆΠ΅ Π΄ΠΎΠ»ΠΆΠ½Π° Ρ€Π°ΡΡΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒΡΡ со ссылкой Π½Π° 25.4.9.2 [1]. Π­Ρ‚ΠΎ Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π²Π½ΠΎ Π½Π°ΠΈΠ±ΠΎΠ»ΡŒΡˆΠ΅ΠΌΡƒ ΠΈΠ· (a) ΠΈΠ»ΠΈ (b), рассчитанному Π½ΠΈΠΆΠ΅.

(a) $ {\ mathrm L} _ {\ mathrm {dc}} \; = \; \ Π²Π»Π΅Π²ΠΎ (\ frac {\ displaystyle {\ mathrm f} _ {\ mathrm y} \; \ cdot \; { \ mathrm \ psi} _ {\ mathrm r}} {\ displaystyle50 \; \ cdot \; \ mathrm \ lambda \; \ cdot \; \ sqrt {\ mathrm f’\; \ cdot \; \ mathrm c}} \ справа) \;\cdot\;{\mathrm d}_{\mathrm b}\;=\;\left(\frac{\displaystyle\left(60,000\;\mathrm{psi}\right)\;\cdot \;\left(1. 0\right)}{50\;\cdot\;\left(1.0\right)\;\cdot\;\sqrt{4000\;\mathrm{psi}}}\right)\;\ cdot\;\слСва(0.75\;\mathrm{in}.\right)\;=\;14.23\;\mathrm{in}.$

(b) ${\mathrm L}_{\mathrm{dc}}\;=\ 0,0003 \; \mathrm b}\;=\;0.0003\;\cdot\;(60000\;\mathrm{psi})\;\cdot\;(1.0)\;\cdot\;(0.75\;\mathrm{in} .)\;=\;13,5\;\mathrm{in}.$

Π’ этом ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅ (a) являСтся большим Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ, поэтому L dc = 14,23 дюйма

Бсылка Π½Π° 25.4.10.1 [1], Π΄Π»ΠΈΠ½Π° Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚ΠΊΠΈ умноТаСтся Π½Π° ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΠΎΠΉ ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ ΠΊ ΠΈΠΌΠ΅ΡŽΡ‰Π΅ΠΉΡΡ ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π΅.2}\right)\;=\;0,65\;\mathrm{ft}$.

УсилСнная квадратная анкСрная ΠΊΠΎΠ»ΠΎΠ½Π½Π° ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ спроСктирована, Π΅Π΅ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ΅ сСчСниС ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ²ΠΈΠ΄Π΅Ρ‚ΡŒ Π½ΠΈΠΆΠ΅ Π½Π° рис. 02.

Pисунок 02 — ЖСлСзобСтонная ΠΊΠΎΠ»ΠΎΠ½Π½Π° — РасчСт Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹/Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹

Π‘Ρ€Π°Π²Π½Π΅Π½ΠΈΠ΅ с RFEM

ΠΠ»ΡŒΡ‚Π΅Ρ€Π½Π°Ρ‚ΠΈΠ²ΠΎΠΉ для расчСта ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚Π½ΠΎΠΉ Π°Π½ΠΊΠ΅Ρ€Π½ΠΎΠΉ ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹ Π²Ρ€ΡƒΡ‡Π½ΡƒΡŽ являСтся использованиС Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ модуля RF-CONCRETE Members ΠΈ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠ΅ расчСта Π² соотвСтствии с ACI 318-14 [1]. ΠœΠΎΠ΄ΡƒΠ»ΡŒ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠ΅ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π²Ρ‹Π΄Π΅Ρ€ΠΆΠ°Ρ‚ΡŒ ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½Π½Ρ‹Π΅ ΠΊ ΠΊΠΎΠ»ΠΎΠ½Π½Π΅ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ° Ρ‚Π°ΠΊΠΆΠ΅ спроСктируСт ΠΏΡ€Π΅Π΄ΠΎΡΡ‚Π°Π²Π»Π΅Π½Π½ΡƒΡŽ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρƒ Π½Π° основС Π·Π°Π΄Π°Π½Π½Ρ‹Ρ… осСвых Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ Π½Π° ΠΊΠΎΠ»ΠΎΠ½Π½Ρƒ с ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ стандарта ΠΊ Ρ€Π°ΡΡΡ‚ΠΎΡΠ½ΠΈΡŽ. ΠŸΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ ΠΌΠΎΠΆΠ΅Ρ‚ Π²Π½ΠΎΡΠΈΡ‚ΡŒ нСбольшиС ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ‚ΠΈΠ²Ρ‹ Π² ΠΏΡ€Π΅Π΄ΠΎΡΡ‚Π°Π²Π»Π΅Π½Π½ΡƒΡŽ ΠΊΠΎΠΌΠΏΠΎΠ½ΠΎΠ²ΠΊΡƒ армирования Π² Ρ‚Π°Π±Π»ΠΈΡ†Π΅ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ΠΎΠ².

На основС ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½Π½Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ для этого ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π° компания RF-CONCRETE Members ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΠ»Π° Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΡƒΡŽ ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹Ρ… стСрТнСй, Ρ€Π°Π²Π½ΡƒΡŽ 1.92 Π² 2 ΠΈ прСдоставлСнная ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ 3,53 Π² 2 . Π”Π»ΠΈΠ½Π° Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚ΠΊΠΈ, рассчитанная Π² Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌ ΠΌΠΎΠ΄ΡƒΠ»Π΅, Ρ€Π°Π²Π½Π° 0,81 Ρ„ΡƒΡ‚Π°. РасхоТдСниС ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с Π΄Π»ΠΈΠ½ΠΎΠΉ Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚ΠΊΠΈ, рассчитанной Π²Ρ‹ΡˆΠ΅ ΠΏΠΎ аналитичСским уравнСниям, связано с Π½Π΅Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹ΠΌΠΈ расчСтами ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΡ‹, Π²ΠΊΠ»ΡŽΡ‡Π°Ρ частный коэффициСнт Ξ³. ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ Ξ³ прСдставляСт собой ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΈ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅ΠΉ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΡ… сил, взятоС ΠΈΠ· ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΡ‹ RFEM. Π”Π»ΠΈΠ½Π° Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚ΠΊΠΈ Π² элСмСнтах RF-CONCRETE находится ΠΏΡƒΡ‚Π΅ΠΌ умноТСния ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ³ΠΎ значСния Π³Π°ΠΌΠΌΡ‹ Π½Π° Π΄Π»ΠΈΠ½Ρƒ, ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΠ΅ΠΌΡƒΡŽ ΠΈΠ· 25. 4.9.2 [1]. Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΎΠ± этом Π½Π΅Π»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠΌ расчСтС ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ Π² справочном Ρ„Π°ΠΉΠ»Π΅ RF-CONCRETE Members, ΡƒΠΊΠ°Π·Π°Π½Π½ΠΎΠΌ Π½ΠΈΠΆΠ΅. Π­Ρ‚ΠΎ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ²ΠΈΠ΄Π΅Ρ‚ΡŒ Π½Π° рисункС 03.

Pисунок 03 — Π­Π»Π΅ΠΌΠ΅Π½Ρ‚Ρ‹ RF-CONCRETE — ΠŸΡ€Π΅Π΄ΡƒΡΠΌΠΎΡ‚Ρ€Π΅Π½Π½Π°Ρ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Π°Ρ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π°

ΠŸΡ€Π΅Π΄ΡƒΡΠΌΠΎΡ‚Ρ€Π΅Π½Π½Π°Ρ сдвиговая Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π° для элСмСнта Π² Ρ€Π°ΠΌΠΊΠ°Ρ… RF-CONCRETE Members Π±Ρ‹Π»Π° рассчитана ΠΊΠ°ΠΊ (11) стСрТнСй β„– 3 с шагом (s) 12 дюймов. Π‘Ρ…Π΅ΠΌΠ° прСдоставлСнной ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ ΠΏΠΎΠΊΠ°Π·Π°Π½Π° Π½ΠΈΠΆΠ΅ Π½Π° РисункС 04.

Pисунок 04 — Π­Π»Π΅ΠΌΠ΅Π½Ρ‚Ρ‹ RF-CONCRETE — ΠŸΡ€Π΅Π΄ΡƒΡΠΌΠΎΡ‚Ρ€Π΅Π½Π½Π°Ρ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π° Π½Π° сдвиг

ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹Π΅ трСбования ΠΊ ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π΅ Π² Π±Π΅Ρ‚ΠΎΠ½Π΅ ΠΈ ΠΏΡ€ΠΎΠ·Ρ€Π°Ρ‡Π½ΠΎΠΌΡƒ ΠΏΠΎΠΊΡ€Ρ‹Ρ‚ΠΈΡŽ

Β

Β

МинимальноС количСство ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ опрСдСляСтся ΠΊΠ°ΠΊ Ρ‚Π°ΠΊΠΎΠ΅, для ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Ρ€Π°Π²Π½Ρ‹ Β« пиковая Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° ΠΏΡ€ΠΈ ΠΏΠ΅Ρ€Π²ΠΎΠΌ растрСскивании Π±Π΅Ρ‚ΠΎΠ½Π° Β» ΠΈ Β« ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½Π°Ρ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° послС тСкучСсти стали Β». Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ·Π±Π΅ΠΆΠ°Ρ‚ΡŒ любого Ρ…Ρ€ΡƒΠΏΠΊΠΎΠ³ΠΎ повСдСния, Π° Ρ‚Π°ΠΊΠΆΠ΅ любого локального ΠΎΡ‚ΠΊΠ°Π·Π°, Ссли элСмСнт Π½Π΅ Ρ‡Ρ€Π΅Π·ΠΌΠ΅Ρ€Π½ΠΎ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½.

Π”Ρ€ΡƒΠ³ΠΈΠΌΠΈ словами, сущСствуСт ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Π½Ρ‹ΠΉ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ армирования, зависящий ΠΎΡ‚ ΡˆΠΊΠ°Π»Ρ‹ Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ², Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ Π°Π½Π°Π»ΠΈΠ· ΠΏΡ€Π΅Π΄Π΅Π»Π° пластичности с Π΅Π³ΠΎ статичСскими ΠΈ кинСматичСскими Ρ‚Π΅ΠΎΡ€Π΅ΠΌΠ°ΠΌΠΈ. Минимальная ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ армирования трСбуСтся для контроля растрСскивания, Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‰Π΅Π³ΠΎ Π² Π±Π΅Ρ‚ΠΎΠ½Π΅ ΠΈΠ·-Π·Π° Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹, усадки ΠΈ ползучСсти. Он позволяСт Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎ Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½Ρ‹ ΠΈ, ΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, сводит ΠΊ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌΡƒ ΡˆΠΈΡ€ΠΈΠ½Ρƒ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½.

Π‘Π»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ ΠΊΡ€ΠΈΡ‚Π΅Ρ€ΠΈΠΈ использовались для опрСдСлСния ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ³ΠΎ сСчСния Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ ΠΈΠ»ΠΈ минимальной Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠΉ Π² гидротСхничСских сооруТСниях. Π£ΠΊΠ°Π·Π°Π½Π½Ρ‹Π΅ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Ρ‹ основаны Π½Π° ΠΎΠ±Ρ‰Π΅ΠΉ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ³ΠΎ сСчСния Π°Ρ€ΠΌΠΈΡ€ΡƒΠ΅ΠΌΠΎΠ³ΠΎ Π±Π΅Ρ‚ΠΎΠ½Π°. Если Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Π° сСкции ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ ΠΏΡΡ‚Π½Π°Π΄Ρ†Π°Ρ‚ΡŒ (15) дюймов (380 ΠΌΠΌ), ΠΏΡ€ΠΈ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠΈ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ ΠΈΠ»ΠΈ минимального армирования слСдуСт ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Ρƒ Π² ΠΏΡΡ‚Π½Π°Π΄Ρ†Π°Ρ‚ΡŒ (15) дюймов (380 ΠΌΠΌ).

ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹;

Π”Π›Π― ΠŸΠ›Π˜Π’Π«:

f ΠΌΠΈΠ½ = 0.002 (для f ΠΈ = 40 000 Ρ„ΡƒΠ½Ρ‚ΠΎΠ² Π½Π° ΠΊΠ². дюйм)

S ΠΌΠΈΠ½. = 0,0018 (для f y = 60 000 Ρ„ΡƒΠ½Ρ‚ΠΎΠ² Π½Π° ΠΊΠ². дюйм)

Π”Π›Π― БВЕНЫ:

Для Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½ΠΎΠΉ стали

f ΠΌΠΈΠ½ = 0,0015

Для Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½ΠΎΠΉ стали

f ΠΌΠΈΠ½ = 0,0025

ВСмпСратурная Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π° Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ Β½ дюйма Π½Π° расстоянии дСвяти 9 дюймов ΠΎΡ‚ Ρ†Π΅Π½Ρ‚Ρ€Π° ΠΊ Ρ†Π΅Π½Ρ‚Ρ€Ρƒ. ВсС Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Π΅ ΡƒΡΠΏΠΎΠΊΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ бассСйны, гласис ΠΈ ΠΏΠΎΠ»Ρ‹, Π° Ρ‚Π°ΠΊΠΆΠ΅ всС конструкции Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… ΠΏΠ΅Ρ€Ρ€ΠΎΠ½ΠΎΠ² (с Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½ΠΎΠΉ ΠΏΠ»ΠΈΡ‚Ρ‹ > 15 дюймов) Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ усилСны Π½Π° ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ΠΎΠΉ (Π²Π΅Ρ€Ρ…Π½Π΅ΠΉ) повСрхности стСрТнями ΒΎ дюйма Π½Π° расстоянии Π΄Π²Π΅Π½Π°Π΄Ρ†Π°Ρ‚ΠΈ (12) дюймов ΠΎΡ‚ Ρ†Π΅Π½Ρ‚Ρ€Π° ΠΊ Ρ†Π΅Π½Ρ‚Ρ€Ρƒ Π² ΠΎΠ±ΠΎΠΈΡ… направлСниях, Ρ€Π°Π·ΠΌΠ΅Ρ‰Π΅Π½Π½Ρ‹ΠΌΠΈ ΠΏΠΎ Ρ‚Ρ€ΠΈ (3) Π² дюймС ΠΎΡ‚ Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠΉ повСрхности, Ссли Π½Π΅ прСдусмотрСно ΠΈΠ½ΠΎΠ΅.

НоминальноС Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ Π±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… Π±Π»ΠΎΠΊΠΎΠ² ΠΆΠ΅Π»ΠΎΠ±ΠΎΠ², ΠΏΠ΅Ρ€Π΅Π³ΠΎΡ€ΠΎΠ΄ΠΎΠΊ ΠΈ ΠΏΠΎΡ€ΠΎΠ³ΠΎΠ² ΡƒΡΠΏΠΎΠΊΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… бассСйнов, ΠΏΠ΅Ρ€Ρ€ΠΎΠ½ΠΎΠ² ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… частСй конструкций Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΡΠΎΡΡ‚ΠΎΡΡ‚ΡŒ ΠΈΠ· стСрТнСй Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ ΒΎ дюйма с шагом Π΄Π²Π΅Π½Π°Π΄Ρ†Π°Ρ‚ΡŒ (12) дюймов ΠΎΡ‚ Ρ†Π΅Π½Ρ‚Ρ€Π° ΠΊ Ρ†Π΅Π½Ρ‚Ρ€Ρƒ.

ВСмпСратурная ΠΈ усадочная Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π° Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎ распрСдСлСна вдоль Π³Ρ€Π°Π½Π΅ΠΉ элСмСнтов конструкции, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ растрСскиваниС ΠΈΠ·-Π·Π° ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠΉ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹, ползучСсти ΠΈ усадки.

Π’ зависимости ΠΎΡ‚ Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Ρ‹ конструктивного элСмСнта ΠΏΡ€Π΅Π΄ΠΏΠΎΡ‡Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ расстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ†Π΅Π½Ρ‚Ρ€Π°ΠΌΠΈ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π±Ρ‹Π»ΠΎ Ρ€Π°Π²Π½ΠΎ ΠΈΠ»ΠΈ мСньшС 300 ΠΌΠΌ; ΠΎΠ΄Π½Π°ΠΊΠΎ Π½ΠΈ Π² ΠΊΠΎΠ΅ΠΌ случаС ΠΎΠ½Π° Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ 450 ΠΌΠΌ.МинимальноС чистоС расстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ стСрТнями Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ 1,4 Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π° стСрТня ΠΈΠ»ΠΈ 1,4 номинального максимального Ρ€Π°Π·ΠΌΠ΅Ρ€Π° ΠΊΡ€ΡƒΠΏΠ½ΠΎΠ³ΠΎ заполнитСля, Π² зависимости ΠΎΡ‚ Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ большС. Π­Ρ‚ΠΎ Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠ΅ Ρ‚Π°ΠΊΠΆΠ΅ относится ΠΊ Ρ€Π°ΡΡΡ‚ΠΎΡΠ½ΠΈΡŽ Π² свСту ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΌ соСдинСниСм внахлСстку ΠΈ сосСдними соСдинСниями ΠΈ стСрТнями.

ВрСбования ΠΊ ΠΏΡ€ΠΎΠ·Ρ€Π°Ρ‡Π½ΠΎΠΉ ΠΊΡ€Ρ‹ΡˆΠΊΠ΅

Минимальная Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Π° Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ покрытия Π½Π°Π΄ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€ΠΎΠΉ опрСдСляСтся исходя ΠΈΠ· сообраТСний Π°Π΄Π΅ΠΊΠ²Π°Ρ‚Π½ΠΎΠΉ огнСстойкости ΠΈ долговСчности.ΠšΡ€Ρ‹ΡˆΠΊΠ° для Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹, ΠΎΡ‚Π²Π΅Ρ‡Π°ΡŽΡ‰Π°Ρ Π·Π°Π΄Π°Π½Π½ΠΎΠΌΡƒ ΠΏΠ΅Ρ€ΠΈΠΎΠ΄Ρƒ огнСстойкости, дСтализируСтся ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ:

ΠŸΠΎΠΆΠ°Ρ€

Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅

(часы)

Π‘Π°Π»ΠΊΠΈ

ΠΏΠ»ΠΈΡ‚Ρ‹

столбцы

ΠŸΡ€ΠΎΡΡ‚ΠΎ поддСрТиваСтся

Π½Π΅ΠΏΡ€Π΅Ρ€Ρ‹Π²Π½Ρ‹ΠΉ

ΠŸΡ€ΠΎΡΡ‚ΠΎ поддСрТиваСтся

Π½Π΅ΠΏΡ€Π΅Ρ€Ρ‹Π²Π½Ρ‹ΠΉ

0. 5

20

20

20

20

20

1,0

20

20

20

20

20

1.5

20

20

25

20

20

2,0

40

30

35

25

25

3.0

60

40

45

35

25

4,0

70

50

55

45

25

Β

ΠšΡ€Ρ‹ΡˆΠΊΠ° Π±ΠΎΠ»Π΅Π΅ 40 ΠΌΠΌ (1. 57 дюймов) ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΌΠ΅Ρ€Ρ‹ для сниТСния риска Π²Ρ‹ΠΊΡ€Π°ΡˆΠΈΠ²Π°Π½ΠΈΡ.

ΠšΡ€Ρ‹ΡˆΠΊΠ° ΠΎΡ‚ Π²Ρ‹ΠΊΡ€Π°ΡˆΠΈΠ²Π°Π½ΠΈΡ

Π‘Π΅Ρ‚ΠΎΠ½Π½Ρ‹ΠΉ элСмСнт

ΠœΠΈΠ½ΠΈΠΌΡƒΠΌ

Π‘Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ΅ ΠΏΠΎΠΊΡ€Ρ‹Ρ‚ΠΈΠ΅

(Π²)

(ΠΌΠΌ)

ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚ Π»ΠΈΡ†Π° с Π·Π΅ΠΌΠ»Π΅ΠΉ

3

75

Β

Π”Π°ΠΉΡ‚Π΅ Π½Π°ΠΌ Π·Π½Π°Ρ‚ΡŒ Π² коммСнтариях, Ρ‡Ρ‚ΠΎ Π²Ρ‹ Π΄ΡƒΠΌΠ°Π΅Ρ‚Π΅ ΠΎ концСпциях Π² этой ΡΡ‚Π°Ρ‚ΡŒΠ΅!

ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹Π΅ трСбования ΠΊ Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½ΠΈΡŽ — Π‘Π΅Ρ‚ΠΎΠ½Π½Ρ‹Π΅ конструкции Π•Π²Ρ€ΠΎΠΊΠΎΠ΄

Π Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅ΠΌΡ‹ΠΉ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π² ΠΊΠΎΠ»ΠΎΠ½Π½Π°Ρ… 12 ΠΌΠΌ. Минимальная ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π² ΠΊΠΎΠ»ΠΎΠ½Π½Π°Ρ… опрСдСляСтся ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅: As,min = 0,10 NEd/fyd > 0,002Ac Exp. (9.12Н) Π”ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ 6 ΠΌΠΌ ΠΈΠ»ΠΈ ΠΎΠ΄Π½ΠΎΠΉ Ρ‡Π΅Ρ‚Π²Π΅Ρ€Ρ‚ΠΈ максимального Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π° ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹Ρ… стСрТнСй.

As ΠŸΠ»ΠΎΡ‰Π°Π΄ΡŒ ΠΎΠ±Ρ‰Π΅ΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹

A ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ для опрСдСлСния ΠΏΡ€Π΅Π΄Π΅Π»Π° гибкости 1 / (1+0,2 pf

Ac ΠŸΠ»ΠΎΡ‰Π°Π΄ΡŒ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ³ΠΎ сСчСния Π±Π΅Ρ‚ΠΎΠ½Π° bh

As ΠŸΠ»ΠΎΡ‰Π°Π΄ΡŒ ΠΎΠ±Ρ‰Π΅ΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹

Π‘

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ для опрСдСлСния ΠΏΡ€Π΅Π΄Π΅Π»Π° гибкости

с

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚, зависящий ΠΎΡ‚ распрСдСлСния ΠΊΡ€ΠΈΠ²ΠΈΠ·Π½Ρ‹

10 (для постоянного сСчСния)

Π‘

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ для опрСдСлСния ΠΏΡ€Π΅Π΄Π΅Π»Π° гибкости

1.7 — ΠΏ.ΠΌ.

Π΄

ЭффСктивная Π³Π»ΡƒΠ±ΠΈΠ½Π°

Π΅-2

ЭксцСнтриситСт Π²Ρ‚ΠΎΡ€ΠΎΠ³ΠΎ порядка

(1/Ρ€)/ΠΎ/с

ΠΈΠ»ΠΈ

ЭксцСнтриситСт ΠΈΠ·-Π·Π° гСомСтричСских Π½Π΅ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½ΡΡ‚Π²

Эс

ΠœΠΎΠ΄ΡƒΠ»ΡŒ упругости Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½ΠΎΠΉ стали

200 Π“ΠŸΠ°

Ρ„ΠΊΠ΄

РасчСтноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ прочности Π±Π΅Ρ‚ΠΎΠ½Π° Π½Π° сТатиС

согл fck//c

Ρ„ΠΊ

Π₯арактСристичСская цилиндричСская ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ Π±Π΅Ρ‚ΠΎΠ½Π°

l Высота ΡΠΆΠΈΠΌΠ°ΡŽΡ‰Π΅Π³ΠΎ элСмСнта Π² чистотС ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΊΠΎΠ½Ρ†Π΅Π²Ρ‹ΠΌΠΈ ограничитСлями

/ΠΎ

ЭффСктивная Π΄Π»ΠΈΠ½Π°

ΠΊ,

ΠŸΠΎΠΏΡ€Π°Π²ΠΎΡ‡Π½Ρ‹ΠΉ коэффициСнт Π² зависимости ΠΎΡ‚ осСвой Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ

Π₯

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚, ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°ΡŽΡ‰ΠΈΠΉ ΠΏΠΎΠ»Π·ΡƒΡ‡Π΅ΡΡ‚ΡŒ

Мо1, Мо2

ΠœΠΎΠΌΠ΅Π½Ρ‚Ρ‹ ΠΏΠ΅Ρ€Π²ΠΎΠ³ΠΎ порядка, Π²ΠΊΠ»ΡŽΡ‡Π°Ρ влияниС гСомСтричСских Π½Π΅ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½ΡΡ‚Π² M02I > |Moi|

ΠΌ2

ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π²Ρ‚ΠΎΡ€ΠΎΠ³ΠΎ порядка

НЭд С2

Моэ

Π­ΠΊΠ²ΠΈΠ²Π°Π»Π΅Π½Ρ‚Π½Ρ‹ΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΏΠ΅Ρ€Π²ΠΎΠ³ΠΎ порядка

0. 6 М02 + 0,4 М01 > 0,4 β€‹β€‹Πœ02

МСд

ΠžΠΊΠΎΠ½Ρ‡Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ расчСтный ΠΌΠΎΠΌΠ΅Π½Ρ‚

MEqp

Π˜Π·Π³ΠΈΠ±Π°ΡŽΡ‰ΠΈΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΏΠ΅Ρ€Π²ΠΎΠ³ΠΎ порядка ΠΏΡ€ΠΈ квазипостоянной Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅

ΠΏ

ΠžΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ осСвая сила

NEd/(Af)

ΠΎΠ±Ρ‰ΠΈΠΉ

Π—Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ n ΠΏΡ€ΠΈ максимальном ΠΌΠΎΠΌΠ΅Π½Ρ‚Π΅ сопротивлСния

0.4

Π½Ρƒ

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚, ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°ΡŽΡ‰ΠΈΠΉ усилСниС ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹

1 + Ρ€-Π½

НЭд

Максимальная осСвая Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°

ΠΏ.ΠΌ.

ΠžΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠ²

М01/М02

Ρ…

Π“Π»ΡƒΠ±ΠΈΠ½Π° Π΄ΠΎ Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΡŒΠ½ΠΎΠΉ оси

(Π³ — я)/0.4

Π³

Π Ρ‹Ρ‡Π°Π³

Π² соотв. Ρ„ΠΈ

Π‘Ρ‚Π΅ΠΏΠ΅Π½ΡŒ использования ΠΏΡ€ΠΈ ΠΏΠΎΠΆΠ°Ρ€Π΅

NEd,fi /NRd

Hef

Π­Ρ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΉ коэффициСнт ползучСсти

p(

Н (

ΠžΠΊΠΎΠ½Ρ‡Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт ползучСсти Π΄ΠΎ класса 3.1.4

Π’Ρ‚

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ мСханичСского усилСния

Как fyd/(Ac fcd)

IXI

ΠΠ±ΡΠΎΠ»ΡŽΡ‚Π½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ x

Макс. {x,y+z} МаксимальноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ x ΠΈΠ»ΠΈ y + z

ΠŸΡ€ΠΎΠ΄ΠΎΠ»ΠΆΠΈΡ‚ΡŒ Ρ‡Ρ‚Π΅Π½ΠΈΠ΅ здСсь: ЧастныС трСбования ΠΊ стСнам

Π‘Ρ‹Π»Π° Π»ΠΈ эта ΡΡ‚Π°Ρ‚ΡŒΡ ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠΉ?

CRSI: Π­ΠΊΠΎΠ½ΠΎΠΌΠΈΠΊΠ° ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π°

ДостиТСниС ΠΎΠ±Ρ‰Π΅ΠΉ экономии Π² ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠΌ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ достигнуто Π·Π° счСт ΡƒΡ‡Π΅Ρ‚Π° Π·Π°Ρ‚Ρ€Π°Ρ‚, связанных с ΠΎΠΏΠ°Π»ΡƒΠ±ΠΊΠΎΠΉ, Π±Π΅Ρ‚ΠΎΠ½ΠΎΠΌ ΠΈ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½ΠΎΠΉ ΡΡ‚Π°Π»ΡŒΡŽ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΡΠ²Π»ΡΡŽΡ‚ΡΡ трСмя основными ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Π°ΠΌΠΈ Π·Π°Ρ‚Ρ€Π°Ρ‚ Π² любом ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π΅. Π₯отя ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ экономичСскиС Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄Π°Ρ†ΠΈΠΈ эффСктивны, ΠΎΠ½ΠΈ Π½Π΅ ΠΏΡ€Π΅Ρ‚Π΅Π½Π΄ΡƒΡŽΡ‚ Π½Π° ΠΏΠΎΠ»Π½ΠΎΡ‚Ρƒ; Π΄Ρ€ΡƒΠ³ΠΈΠ΅ возмоТности экономии ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ доступны Π² зависимости ΠΎΡ‚ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π°.


Π—Π°Ρ‚Ρ€Π°Ρ‚Ρ‹ Π½Π° ΠΎΠΏΠ°Π»ΡƒΠ±ΠΊΡƒ Π² срСднСм ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‚ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ 50 ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ΠΎΠ² ΠΎΡ‚ стоимости Π·Π°Π²Π΅Ρ€ΡˆΠ΅Π½Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π°. По этой ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π΅ Π²Π°ΠΆΠ½ΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄Π°Ρ†ΠΈΠΈ Π² Π½Π°Ρ‡Π°Π»Π΅ любого ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π°.

Π’Ρ‹Π±Π΅Ρ€ΠΈΡ‚Π΅ ΠΎΠ΄Π½Ρƒ систСму каркаса ΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ Π΅Π΅ Π²ΠΎ всСй конструкции Π²Π΅Π·Π΄Π΅, Π³Π΄Π΅ это Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ. Π‘Ρ‹Π»ΠΎ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ, Ρ‡Ρ‚ΠΎ использованиС ΠΎΠ΄Π½ΠΎΠΉ ΠΈ Ρ‚ΠΎΠΉ ΠΆΠ΅ систСмы каркаса Ρ‚Π°ΠΊ часто, ΠΊΠ°ΠΊ это практичСски Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ, Π²ΠΎ всСй конструкции ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ экономии срСдств.Π€ΠΎΡ€ΠΌΡ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ ΠΏΠΎΠ²Ρ‚ΠΎΡ€Π½ΠΎ ΠΌΠ½ΠΎΠ³ΠΎ Ρ€Π°Π·, ΠΈ Π±Ρ€ΠΈΠ³Π°Π΄Π΅ Π»Π΅Π³Ρ‡Π΅ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ Ρ„ΠΎΡ€ΠΌΡ‹, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ сниТСнию Ρ‚Ρ€ΡƒΠ΄ΠΎΠ·Π°Ρ‚Ρ€Π°Ρ‚.

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ Ρ„ΠΎΡ€ΠΌΡ‹ стандартной Ρ„ΠΎΡ€ΠΌΡ‹. ΠŸΡ€ΡΠΌΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅ элСмСнты ΡΠ²Π»ΡΡŽΡ‚ΡΡ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ экономичными для формирования. По возмоТности ΠΈΠ·Π±Π΅Π³Π°ΠΉΡ‚Π΅ Ρ„ΠΎΡ€ΠΌ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Ρ‹ поставщиком Ρ„ΠΎΡ€ΠΌΡ‹ ΠΈΠ»ΠΈ Π°Π΄Π°ΠΏΡ‚ΠΈΡ€ΠΎΠ²Π°Π½Ρ‹ ΠΏΠ»ΠΎΡ‚Π½ΠΈΠΊΠ°ΠΌΠΈ Π² ΠΏΠΎΠ»Π΅Π²Ρ‹Ρ… условиях.

По возмоТности ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ ΠΌΠΎΠ΄ΡƒΠ»ΡŒΠ½ΡƒΡŽ ΠΎΠΏΠ°Π»ΡƒΠ±ΠΊΡƒ. ΠœΠΎΠ΄ΡƒΠ»ΡŒΠ½Π°Ρ ΠΎΠΏΠ°Π»ΡƒΠ±ΠΊΠ° ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π² ΠΈΠ½Π΄ΠΈΠ²ΠΈΠ΄ΡƒΠ°Π»ΡŒΠ½Ρ‹Ρ… прилоТСниях, Ρ‚Π°ΠΊΠΈΡ… ΠΊΠ°ΠΊ ΡΠΊΠΎΠ»ΡŒΠ·ΡΡ‰ΠΈΠ΅ ΡˆΠ°Ρ…Ρ‚Ρ‹ для Π»ΠΈΡ„Ρ‚ΠΎΠ² ΠΈ лСстниц, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΊΡ€ΠΈΠ²ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅ Π½Π°Ρ€ΡƒΠΆΠ½Ρ‹Π΅ стСны.Π‘Ρ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ использования этого Ρ‚ΠΈΠΏΠ° ΠΎΠΏΠ°Π»ΡƒΠ±ΠΊΠΈ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΎΠΏΡ€Π°Π²Π΄Π°Π½Π°, Ссли Π΅Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΌΠ½ΠΎΠ³ΠΎΠΊΡ€Π°Ρ‚Π½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π² ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π΅.

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ систСмы каркаса ΠΏΠΎΠ»Π° минимальной Π³Π»ΡƒΠ±ΠΈΠ½Ρ‹ с постоянной высотой Π½ΠΈΠΆΠ½Π΅ΠΉ повСрхности систСмы. ΠžΠ±Π΅ΡΠΏΠ΅Ρ‡Π΅Π½ΠΈΠ΅ минимальной Π³Π»ΡƒΠ±ΠΈΠ½Ρ‹ Π½Π° основС прСдписанных Π½ΠΎΡ€ΠΌΠ°ΠΌΠΈ Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ ΠΊ эксплуатационной пригодности ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Ρ‚ ΠΊ минимальной высотС ΠΎΡ‚ ΠΏΠΎΠ»Π° Π΄ΠΎ ΠΏΠΎΠ»Π° ΠΈ, Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, ΠΊ ΠΎΠ±Ρ‰Π΅ΠΌΡƒ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½ΠΈΡŽ высоты здания. УмСньшСниС ΠΎΠ±Ρ‰Π΅ΠΉ высоты ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ ΡΠΎΠΊΡ€Π°Ρ‰Π΅Π½ΠΈΡŽ Π·Π°Ρ‚Ρ€Π°Ρ‚, связанных практичСски со всСми Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½Ρ‹ΠΌΠΈ участками здания (фасад, Π»ΠΈΡ„Ρ‚Ρ‹, лСстницы, Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΠ΅ ΠΏΠ΅Ρ€Π΅Π³ΠΎΡ€ΠΎΠ΄ΠΊΠΈ, сантСхника, элСктричСскиС ΠΈ мСханичСскиС Ρ‚Ρ€ΡƒΠ±ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Ρ‹ ΠΈ Π²ΠΎΠ·Π΄ΡƒΡ…ΠΎΠ²ΠΎΠ΄Ρ‹).НиТняя сторона ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π° ΠΈΠ»ΠΈ ΠΊΡ€Ρ‹ΡˆΠΈ Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ Π²Ρ‹Ρ€ΠΎΠ²Π½Π΅Π½Π° для максимальной экономии.

РасполоТитС односторонниС элСмСнты конструкции Ρ‚Π°ΠΊ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ½ΠΈ ΠΏΡ€ΠΎΡΡ‚ΠΈΡ€Π°Π»ΠΈΡΡŒ Π² ΠΎΠ΄Π½ΠΎΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ ΠΏΠΎ всСй конструкции. ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΠΈ, Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… односторонниС элСмСнты ΠΎΡ€ΠΈΠ΅Π½Ρ‚ΠΈΡ€ΠΎΠ²Π°Π½Ρ‹ Π² ΠΎΠ΄Π½ΠΎΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ ΠΏΠΎ всСй конструкции, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, строятся Π±ΠΎΠ»Π΅Π΅ эффСктивно, Ρ‡Π΅ΠΌ Ρ‚Π΅, Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ нСсколько Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΉ каркаса. Π­Ρ‚Π° ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ ΠΎΠ±ΡŠΡΡΠ½ΡΠ΅Ρ‚ΡΡ мСньшСй ΠΏΡƒΡ‚Π°Π½ΠΈΡ†Π΅ΠΉ ΠΈ мСньшим количСством ошибок, ΡΠΎΠ²Π΅Ρ€ΡˆΠ°Π΅ΠΌΡ‹Ρ… Π² ΠΏΠΎΠ»Π΅Π²Ρ‹Ρ… условиях, ΠΈΠ·-Π·Π° ΠΎΠ±Ρ‰Π΅ΠΉ рСгулярности структуры.

РасполоТитС столбцы ΠΏΠΎ рСгулярному ΡˆΠ°Π±Π»ΠΎΠ½Ρƒ. ΠšΠΎΠ»ΠΎΠ½Π½Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ располоТСны Π² рСгулярном порядкС Π½Π° ΠΊΠ°ΠΆΠ΄ΠΎΠΌ этаТС конструкции, Ссли это Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ это ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ Π΄ΠΎΠ±ΠΈΡ‚ΡŒΡΡ согласованности Π² ΠΎΠΏΠ°Π»ΡƒΠ±ΠΊΠ΅ ΠΈ располоТСнии Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ всСх элСмСнтов конструкции. Установка ΠΎΠΏΠ°Π»ΡƒΠ±ΠΊΠΈ повторяСтся ΠΈ эффСктивна, ΠΈ ΠΎΠΏΠ°Π»ΡƒΠ±ΠΊΡƒ ΠΌΠΎΠΆΠ½ΠΎ Π»Π΅Π³ΠΊΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠΎΠ²Ρ‚ΠΎΡ€Π½ΠΎ; эта ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ распространяСтся Π½Π° всС аспСкты, связанныС с Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½Ρ‹ΠΌΠΈ стСрТнями.

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ согласованный Ρ€Π°Π·ΠΌΠ΅Ρ€ столбца. Π’ малоэтаТных зданиях ΠΏΠΎ всСй высотС здания слСдуСт ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΠΎΠ³ΠΎ Ρ€Π°Π·ΠΌΠ΅Ρ€Π°, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΡƒΡŽ ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ Π±Π΅Ρ‚ΠΎΠ½Π° Π½Π° сТатиС. ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½Ρ‹Ρ… стСрТнСй ΠΌΠΎΠΆΠ΅Ρ‚ ΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ ΠΏΠΎ высотС ΠΏΠΎ ΠΌΠ΅Ρ€Π΅ нСобходимости. Π’ Π±ΠΎΠ»Π΅Π΅ высоких конструкциях Ρ€Π°Π·ΠΌΠ΅Ρ€ ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ ΠΏΠΎ высотС вмСстС с ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒΡŽ Π±Π΅Ρ‚ΠΎΠ½Π° Π½Π° сТатиС. ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ Π·Π°ΠΌΠ΅Π½ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ зависит ΠΎΡ‚ высоты здания, Π½ΠΎ ΠΈΡ… слСдуСт свСсти ΠΊ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠΌΡƒ практичСскому Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ.

Π£ΠΊΠ°ΠΆΠΈΡ‚Π΅ врСмя, ΠΊΠΎΠ³Π΄Π° ΠΌΠΎΠΆΠ½ΠΎ ΡΠ½ΠΈΠΌΠ°Ρ‚ΡŒ ΠΎΠΏΠ°Π»ΡƒΠ±ΠΊΡƒ для самонСсущих элСмСнтов, ΠΈ силу, ΠΊΠΎΠ³Π΄Π° ΠΌΠΎΠΆΠ½ΠΎ ΡΠ½ΠΈΠΌΠ°Ρ‚ΡŒ ΠΎΠΏΠ°Π»ΡƒΠ±ΠΊΡƒ для Π΄Ρ€ΡƒΠ³ΠΈΡ… элСмСнтов. ΠžΠΏΠ°Π»ΡƒΠ±ΠΊΠ° для ΠΊΠΎΠ»ΠΎΠ½Π½ ΠΈ стСн ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠ½ΠΈΠΌΠ°Ρ‚ΡŒΡΡ Π² зависимости ΠΎΡ‚ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ послС ΡƒΠΊΠ»Π°Π΄ΠΊΠΈ Π±Π΅Ρ‚ΠΎΠ½Π° (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, 12 часов). Для Π±Π°Π»ΠΎΠΊ ΠΈ ΠΏΠ»ΠΈΡ‚ ΠΎΠΏΠ°Π»ΡƒΠ±ΠΊΡƒ ΠΌΠΎΠΆΠ½ΠΎ ΡΠ½ΡΡ‚ΡŒ послС достиТСния ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚Π° прочности Π±Π΅Ρ‚ΠΎΠ½Π° Π½Π° сТатиС (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, 75% ΠΎΡ‚ ΡƒΠΊΠ°Π·Π°Π½Π½ΠΎΠΉ прочности Π½Π° сТатиС Ρ‡Π΅Ρ€Π΅Π· 28 Π΄Π½Π΅ΠΉ). Π‘ΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ спСцификации распалубки свСдут ΠΊ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌΡƒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠ΅ количСство ΠΎΠΏΠ°Π»ΡƒΠ±ΠΊΠΈ ΠΈ ΠΏΡ€ΠΈΠ²Π΅Π΄ΡƒΡ‚ ΠΊ сниТСнию Π·Π°Ρ‚Ρ€Π°Ρ‚ Π½Π° ΠΎΠΏΠ°Π»ΡƒΠ±ΠΊΡƒ.

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ высокопрочный Π±Π΅Ρ‚ΠΎΠ½. ИспользованиС высокопрочного Π±Π΅Ρ‚ΠΎΠ½Π° позволяСт ΡΠ½ΠΈΠΌΠ°Ρ‚ΡŒ ΠΎΠΏΠ°Π»ΡƒΠ±ΠΊΡƒ быстрСС, Ρ‡Π΅ΠΌ ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹ΠΉ Π±Π΅Ρ‚ΠΎΠ½.Π‘ΠΎΠ»Π΅Π΅ быстроС врСмя Ρ†ΠΈΠΊΠ»Π° ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠ·Π²ΠΎΠ»ΠΈΡ‚ΡŒ ΡΠΎΠΊΡ€Π°Ρ‚ΠΈΡ‚ΡŒ ΠΎΠ±Ρ‰Π΅Π΅ врСмя ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π°, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΎΠ±Ρ‰Π΅ΠΉ экономии Π·Π°Ρ‚Ρ€Π°Ρ‚.

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ Π·Π°Ρ€Π°Π½Π΅Π΅ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Π΅ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΡˆΠ²Ρ‹. ΠœΠ΅ΡΡ‚ΠΎ для ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… швов Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ ΠΏΡ€Π΅Ρ€ΠΎΠ³Π°Ρ‚ΠΈΠ²ΠΎΠΉ подрядчика с участиСм ΠΈΠ½ΠΆΠ΅Π½Π΅Ρ€Π°, Π³Π΄Π΅ это Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ. ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ располоТСнныС ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΡˆΠ²Ρ‹ позволят подрядчику эффСктивно ΡƒΠΊΠ»Π°Π΄Ρ‹Π²Π°Ρ‚ΡŒ Π±Π΅Ρ‚ΠΎΠ½.


Арматурная ΡΡ‚Π°Π»ΡŒ

Π—Π°Ρ‚Ρ€Π°Ρ‚Ρ‹ Π½Π° Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρƒ Π½Π° мСстС ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‚ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ 20 ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ΠΎΠ² ΠΎΡ‚ стоимости Π³ΠΎΡ‚ΠΎΠ²ΠΎΠΉ конструкции.Π‘Π»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄Π°Ρ†ΠΈΠΈ ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΏΡ€ΠΎΠ²Π΅Ρ€Π΅Π½Π½Ρ‹ΠΌΠΈ Π²Ρ€Π΅ΠΌΠ΅Π½Π΅ΠΌ способами достиТСния экономии Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½ΠΎΠΉ стали.

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½Ρ‹Π΅ стСрТни ΠΌΠ°Ρ€ΠΊΠΈ 60. Π‘Ρ‚Π΅Ρ€ΠΆΠ½ΠΈ ASTM A615 класса 60 ΡΠ²Π»ΡΡŽΡ‚ΡΡ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ ΡˆΠΈΡ€ΠΎΠΊΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹ΠΌΠΈ ΠΈ зарСгистрированными Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½Ρ‹ΠΌΠΈ стСрТнями ΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π²ΠΎ ΠΌΠ½ΠΎΠ³ΠΈΡ… прилоТСниях. ΠŸΡ€Π΅ΠΈΠΌΡƒΡ‰Π΅ΡΡ‚Π²Π° использования Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½Ρ‹Ρ… стСрТнСй с ΠΏΡ€Π΅Π΄Π΅Π»ΠΎΠΌ тСкучСсти Π±ΠΎΠ»Π΅Π΅ 60 000 Ρ„ΡƒΠ½Ρ‚ΠΎΠ² Π½Π° ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚Π½Ρ‹ΠΉ дюйм ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Ρ€Π΅Π°Π»ΠΈΠ·ΡƒΡŽΡ‚ΡΡ Π² высотных зданиях, Π³Π΄Π΅ высокопрочныС стСрТни ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π² ΠΊΠΎΠ»ΠΎΠ½Π½Π°Ρ… Π² основном Π½Π° Π½ΠΈΠΆΠ½ΠΈΡ… уровнях.

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ максимально Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹ΠΉ Ρ€Π°Π·ΠΌΠ΅Ρ€ стСрТня. Π—Π°Ρ‚Ρ€Π°Ρ‚Ρ‹ Π½Π° Ρ€Π°Π·ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠ΅ ΠΈ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠ΅ ΠΌΠΈΠ½ΠΈΠΌΠΈΠ·ΠΈΡ€ΡƒΡŽΡ‚ΡΡ Π·Π° счСт использования стСрТнСй самых Π±ΠΎΠ»ΡŒΡˆΠΈΡ… практичСских Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΡƒΠ΄ΠΎΠ²Π»Π΅Ρ‚Π²ΠΎΡ€ΡΡŽΡ‚ трСбованиям ΠΊΠ°ΠΊ ΠΏΠΎ прочности, Ρ‚Π°ΠΊ ΠΈ ΠΏΠΎ удобству обслуТивания.

По возмоТности ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ прямыС стСрТни. Π˜Π·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠ΅ ΠΈ установка прямых стСрТнСй быстрСС ΠΈ ΠΏΡ€ΠΎΡ‰Π΅, Ρ‡Π΅ΠΌ ΠΈΠ·ΠΎΠ³Π½ΡƒΡ‚Ρ‹Ρ… стСрТнСй.

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ стандартныС Ρ‚ΠΈΠΏΡ‹ ΠΈΠ·Π³ΠΈΠ±Π° стСрТня ACI. Π£ΠΊΠ°ΠΆΠΈΡ‚Π΅ стандартныС Ρ„ΠΎΡ€ΠΌΡ‹ стСрТнСй ΠΈ ΠΈΠ·Π³ΠΈΠ±Ρ‹. НСстандартныС ΠΈΠ·Π³ΠΈΠ±Ρ‹ Π½Π°Ρ€ΡƒΡˆΠ°ΡŽΡ‚ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΡΡ‚Π²Π΅Π½Π½ΡƒΡŽ Ρ€ΡƒΡ‚ΠΈΠ½Ρƒ ΠΈ Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ Π±ΠΎΠ»ΡŒΡˆΠΈΡ… Π·Π°Ρ‚Ρ€Π°Ρ‚ Π½Π° ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠ΅.

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ стСрТни Π² ΠΎΠ΄Π½ΠΎΠΉ плоскости. Арматурный ΡΡ‚Π΅Ρ€ΠΆΠ΅Π½ΡŒ ΠΏΠΎ возмоТности Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΈΠΌΠ΅Ρ‚ΡŒ ΠΈΠ·Π³ΠΈΠ±Ρ‹, располоТСнныС Π² ΠΎΠ΄Π½ΠΎΠΉ гСомСтричСской плоскости. Π‘Ρ‚Π΅Ρ€ΠΆΠ½ΠΈ с ΠΈΠ·Π³ΠΈΠ±Π°ΠΌΠΈ Π² Π΄Π²ΡƒΡ…-Ρ‚Ρ€Π΅Ρ… плоскостях слоТны ΠΈ Π΄ΠΎΡ€ΠΎΠ³ΠΈ Π² ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠΈ.

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΠΈ Π΄Π»ΠΈΠ½Ρ‹ стСрТнСй. Бтандартная Π΄Π»ΠΈΠ½Π° Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½Ρ‹Ρ… стСрТнСй составляСт 60 Ρ„ΡƒΡ‚ΠΎΠ². Для сниТСния Π·Π°Ρ‚Ρ€Π°Ρ‚ Π½Π° ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠ΅ ΠΈ Ρ€Π°Π·ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠ΅ слСдуСт ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ самыС Π΄Π»ΠΈΠ½Π½Ρ‹Π΅ доступныС Π΄Π»ΠΈΠ½Ρ‹ стСрТнСй. ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ² стСрТнСй, ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Ρ… Π² ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΌ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π΅, Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ свСдСно ΠΊ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌΡƒ; это ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ количСство Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ ΠΎΠ±Ρ€Π°Π±ΠΎΡ‚Π°Π½Ρ‹ Π² ΠΌΠ°Π³Π°Π·ΠΈΠ½Π΅ ΠΈ Ρ€Π°Π·ΠΌΠ΅Ρ‰Π΅Π½Ρ‹ Π² ΠΏΠΎΠ»Π΅.

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ стСрТни стандартной Π΄Π»ΠΈΠ½Ρ‹. Π’ случаС стСн ΠΈ ΠΏΠ΅Ρ€Π΅ΠΊΡ€Ρ‹Ρ‚ΠΈΠΉ Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ Ρ„ΠΎΡ€ΠΌΡ‹ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π±ΠΎΠ»Π΅Π΅ Ρ€Π΅Π½Ρ‚Π°Π±Π΅Π»ΡŒΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ стСрТни стандартной Π΄Π»ΠΈΠ½Ρ‹, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Ρ€Π°Π·Ρ€Π΅Π·Π°ΡŽΡ‚ΡΡ ΠΈ ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ΡΡ Π½Π° мСстС, вмСсто использования ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… стСрТнСй, ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Π½Ρ‹Ρ… Π΄ΠΎ Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΠΎΠΉ Π΄Π»ΠΈΠ½Ρ‹. Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Π·Π°Ρ‚Ρ€Π°Ρ‚Ρ‹, связанныС с Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠΌ, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹ΠΌ ΠΈΠ·-Π·Π° ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠΉ Π΄Π»ΠΈΠ½Ρ‹ нахлСста, ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π½Π΅Π²Π΅Π»ΠΈΠΊΠΈ ΠΈ Π±ΠΎΠ»Π΅Π΅ Ρ‡Π΅ΠΌ ΠΊΠΎΠΌΠΏΠ΅Π½ΡΠΈΡ€ΡƒΡŽΡ‚ΡΡ экономиСй ΠΈΠ·-Π·Π° сокращСния Ρ‚Ρ€ΡƒΠ΄ΠΎΠ·Π°Ρ‚Ρ€Π°Ρ‚, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π² ΠΏΡ€ΠΎΡ‚ΠΈΠ²Π½ΠΎΠΌ случаС ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΎΠ²Π°Π»ΠΈΡΡŒ Π±Ρ‹ для Ρ€Π΅Π·ΠΊΠΈ ΠΈ сортировки ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… стСрТнСй.

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ подходящСС соСдинСниС для Π΄Π°Π½Π½ΠΎΠΉ ситуации. По возмоТности стСрТни Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡ‚ΡŒΡΡ внахлСстку, ΠΈ для Π΄Π°Π½Π½ΠΎΠ³ΠΎ Ρ€Π°Π·ΠΌΠ΅Ρ€Π° стСрТня Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ ΡƒΠΊΠ°Π·Π°Π½Π° постоянная Π΄Π»ΠΈΠ½Π° соСдинСния внахлСстку. Π’Π°ΠΌ, Π³Π΄Π΅ Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‚ Π·Π°Ρ‚ΠΎΡ€Ρ‹, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ мСханичСскиС соСдинСния.

ΠžΠ±Π΅ΡΠΏΠ΅Ρ‡ΡŒΡ‚Π΅ Π·Π°Π·ΠΎΡ€ ΠΌΠ΅ΠΆΠ΄Ρƒ стСрТнями ΠΎΡ‚ 4 Π΄ΠΎ 6 дюймов. 4-Π΄ΡŽΠΉΠΌΠΎΠ²Ρ‹ΠΉ осадочный Π±Π΅Ρ‚ΠΎΠ½ с Π·Π°ΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»Π΅ΠΌ ΒΎ дюйма Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ Π»Π΅Π³ΠΊΠΎ Ρ‚Π΅Ρ‡ΡŒ Ρ‡Π΅Ρ€Π΅Π· 2-дюймовоС пространство ΠΌΠ΅ΠΆΠ΄Ρƒ стСрТнями. Π’ΠΈΠ±Ρ€ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΊΠΈ, ΡˆΠΈΡ€ΠΈΠ½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ составляСт ΠΎΡ‚ 2 Π΄ΠΎ 3 дюймов, ΠΌΠΎΠ³ΡƒΡ‚ Π½Π΅ ΠΏΠΎΠΌΠ΅ΡΡ‚ΠΈΡ‚ΡŒΡΡ ΠΌΠ΅ΠΆΠ΄Ρƒ стСрТнями ΠΈΠ»ΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Π·Π°ΠΏΡƒΡ‚Π°Ρ‚ΡŒΡΡ Π² стСрТнях, Ссли расстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ стСрТнями слишком ΠΌΠ°Π»ΠΎ.

НарисуйтС Π΄Π΅Ρ‚Π°Π»ΠΈ Π² ΠΌΠ°ΡΡˆΡ‚Π°Π±Π΅, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½Ρ‹Π΅ стСрТни ΠΏΠΎΠΌΠ΅ΡΡ‚ΠΈΠ»ΠΈΡΡŒ Π² сСкции. Π§Π΅Ρ€Ρ‚Π΅ΠΆΠΈ Π² ΠΌΠ°ΡΡˆΡ‚Π°Π±Π΅, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ всю Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρƒ, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹, особСнно Π² ΡƒΠ·ΠΊΠΈΡ… Π±Π°Π»ΠΊΠ°Ρ…, ΠΏΠ»ΠΈΡ‚Π°Ρ… с нСсколькими отвСрстиями, соСдинСниях ΠΏΠ»ΠΈΡ‚Π°-ΠΊΠΎΠ»ΠΎΠ½Π½Π° ΠΈ Π±Π°Π»ΠΊΠ°-ΠΊΠΎΠ»ΠΎΠ½Π½Π°, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΊΠΎΠ»ΠΎΠ½Π½Π°Ρ… с ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€ΠΎΠΉ Π±ΠΎΠ»Π΅Π΅ 2%. ΠŸΡ€ΠΈ рисовании Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ Π² ΠΌΠ°ΡΡˆΡ‚Π°Π±Π΅ Π²Π°ΠΆΠ½ΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ Π³Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½Ρ‹Ρ… стСрТнСй, Π° Ρ‚Π°ΠΊΠΆΠ΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΠΊΡ€ΡŽΠΊΠΎΠ² ΠΈ радиусы ΠΈΠ·Π³ΠΈΠ±Π°.


Π—Π°Ρ‚Ρ€Π°Ρ‚Ρ‹ Π½Π° производство Π±Π΅Ρ‚ΠΎΠ½Π° Π½Π° мСстС ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‚ ΠΎΠΊΠΎΠ»ΠΎ 30 ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ΠΎΠ².Π—Π°Ρ‚Ρ€Π°Ρ‚Ρ‹ Π½Π° Π±Π΅Ρ‚ΠΎΠ½ ΠΌΠΎΠΆΠ½ΠΎ ΡΠ½ΠΈΠ·ΠΈΡ‚ΡŒ, Ссли ΡƒΡ‡Π΅ΡΡ‚ΡŒ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄Π°Ρ†ΠΈΠΈ.

Для ΠΏΠΎΠ»ΠΎΠ² ΠΈ ΠΊΡ€Ρ‹Ρˆ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ Π±Π΅Ρ‚ΠΎΠ½ срСднСй прочности. Π‘Π΅Ρ‚ΠΎΠ½ с ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒΡŽ Π½Π° сТатиС ΠΎΡ‚ 4000 Π΄ΠΎ 5000 Ρ„ΡƒΠ½Ρ‚ΠΎΠ² Π½Π° ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚Π½Ρ‹ΠΉ дюйм ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ достаточСн для Ρ‚Ρ€Π°Π΄ΠΈΡ†ΠΈΠΎΠ½Π½Ρ‹Ρ… Π°Ρ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹Ρ… ΠΏΠΎΠ»ΠΎΠ² ΠΈ ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½Ρ‹Ρ… систСм. Π’ малоэтаТных зданиях, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Ρ‚Π°ΠΊΠΆΠ΅ достаточно ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π±Π΅Ρ‚ΠΎΠ½ с Ρ‚Π°ΠΊΠΎΠΉ ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒΡŽ для ΠΊΠΎΠ»ΠΎΠ½Π½. ИспользованиС Π±ΠΎΠ»Π΅Π΅ ΠΏΡ€ΠΎΡ‡Π½ΠΎΠ³ΠΎ Π±Π΅Ρ‚ΠΎΠ½Π° Π² ΠΊΠΎΠ»ΠΎΠ½Π½Π°Ρ… Π½ΠΈΠΆΠ½ΠΈΡ… этаТСй высотных Π·Π΄Π°Π½ΠΈΠΉ ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ ΠΎΠ±Ρ‰ΠΈΠΉ Ρ€Π°Π·ΠΌΠ΅Ρ€ ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹, Ρ‚Π΅ΠΌ самым увСличивая ΠΏΠΎΠ»Π΅Π·Π½ΡƒΡŽ ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ.

ΠžΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½ΠΈΠ΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Π° ΠΊΡ€ΡƒΠΏΠ½ΠΎΠ³ΠΎ заполнитСля Π΄ΠΎ ΒΎ дюйма. ВрСбования ΠΊ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠΌΡƒ Ρ€Π°ΡΡΡ‚ΠΎΡΠ½ΠΈΡŽ ΠΌΠ΅ΠΆΠ΄Ρƒ стСрТнями Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ 4/3 максимального Ρ€Π°Π·ΠΌΠ΅Ρ€Π° заполнитСля. ΠžΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½ΠΈΠ΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Π° ΠΊΡ€ΡƒΠΏΠ½ΠΎΠ³ΠΎ заполнитСля Π΄ΠΎ ΒΎ дюйма ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ Π³Π°Ρ€Π°Π½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π±Π΅Ρ‚ΠΎΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ Π»Π΅Π³ΠΊΠΎ Ρ‚Π΅Ρ‡ΡŒ ΠΌΠ΅ΠΆΠ΄Ρƒ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½Ρ‹ΠΌΠΈ стСрТнями.


Π­ΠΊΠΎΠ½ΠΎΠΌΠΈΡ‡Π½Ρ‹Π΅ систСмы ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… ΠΏΠ΅Ρ€Π΅ΠΊΡ€Ρ‹Ρ‚ΠΈΠΉ Π½Π° основС ΠΏΡ€ΠΎΠ»Π΅Ρ‚Π° ΠΈ динамичСской Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ

Доступны многочислСнныС Ρ‚ΠΈΠΏΡ‹ ΠΌΠΎΠ½ΠΎΠ»ΠΈΡ‚Π½Ρ‹Ρ… ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… систСм ΠΏΠ΅Ρ€Π΅ΠΊΡ€Ρ‹Ρ‚ΠΈΠΉ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ практичСски для Π»ΡŽΠ±Ρ‹Ρ… Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ ΠΊ ΠΏΡ€ΠΎΠ»Π΅Ρ‚Ρƒ ΠΈ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅. Для малоэтаТных Π·Π΄Π°Π½ΠΈΠΉ Π½Π° систСму ΠΏΠ΅Ρ€Π΅ΠΊΡ€Ρ‹Ρ‚ΠΈΠΉ приходится большая Ρ‡Π°ΡΡ‚ΡŒ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΉ стоимости нСсущСго каркаса. Π‘Ρ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ ΠΊΠΎΠ»ΠΎΠ½Π½ ΠΈ стСн, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ систСмы сопротивлСния Π±ΠΎΠΊΠΎΠ²Ρ‹ΠΌ силам растут Π»ΠΈΠ½Π΅ΠΉΠ½ΠΎ ΠΈ ΡΠΊΡΠΏΠΎΠ½Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ с высотой здания, соотвСтствСнно, Π½ΠΎ ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ, связанная с систСмой ΠΏΠ΅Ρ€Π΅ΠΊΡ€Ρ‹Ρ‚ΠΈΠΉ, ΠΏΠΎ-ΠΏΡ€Π΅ΠΆΠ½Π΅ΠΌΡƒ Π²Π°ΠΆΠ½Π°.

Π‘Π»Π΅Π΄ΡƒΡŽΡ‰Π°Ρ Ρ‚Π°Π±Π»ΠΈΡ†Π° ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ использована Π² качСствС ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ руководства ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ экономичной напольной систСмы. Π Π°Π·ΠΌΠ΅Ρ€ ΠΈ гСографичСскоС располоТСниС ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π°, Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ ΠΊΠ²Π°Π»ΠΈΡ„ΠΈΡ†ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ силы ΠΈ трСбования мСстных ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Π½ΠΎΡ€ΠΌ ΠΈ ΠΏΡ€Π°Π²ΠΈΠ» β€” Π²ΠΎΡ‚ лишь Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΈΠ· Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠ³ΡƒΡ‚ сущСствСнно ΠΏΠΎΠ²Π»ΠΈΡΡ‚ΡŒ Π½Π° ΠΎΠ±Ρ‰ΡƒΡŽ ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ.ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ ΡƒΠ½ΠΈΠΊΠ°Π»Π΅Π½, ΠΈ систСмы ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Ρ… ΠΏΠ΅Ρ€Π΅ΠΊΡ€Ρ‹Ρ‚ΠΈΠΉ, ΠΎΡ‚Π»ΠΈΡ‡Π½Ρ‹Π΅ ΠΎΡ‚ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΠΎΠ²Π°Π½Π½Ρ‹Ρ… Π² Ρ‚Π°Π±Π»ΠΈΡ†Π΅, ΠΌΠΎΠ³ΡƒΡ‚ ΠΎΠΊΠ°Π·Π°Ρ‚ΡŒΡΡ Π±ΠΎΠ»Π΅Π΅ Ρ€Π΅Π½Ρ‚Π°Π±Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ.

Β

ΠŸΡ€ΠΎΠ»Π΅Ρ‚ Активная Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° (psf) Напольная систСма
Плоская пластина Плоская ΠΏΠ»ΠΈΡ‚Π° Широкая Π±Π°Π»ΠΊΠ° Двусторонняя Π±Π°Π»ΠΊΠ° Плоская пластина ΠŸΡƒΡΡ‚Π°Ρ ΠΏΠ»ΠΈΡ‚Π°
Π”ΠΎ 20 Ρ„ΡƒΡ‚ΠΎΠ² 40, 65, 100 Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ…
21-25 Ρ„ΡƒΡ‚ΠΎΠ² 40 Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ…
65 Ρ… Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ…
100 Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… Ρ… Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ…
26-30 Ρ„ΡƒΡ‚ΠΎΠ² 40, 65, 100 Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… Ρ… Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ…
31-40 Ρ„ΡƒΡ‚ΠΎΠ² 40, 65, 100 Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… Ρ… Ρ… Ρ…
41-50 Ρ„ΡƒΡ‚ΠΎΠ² 40, 65, 100 Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… Π½Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… Ρ… Ρ…

Β

Β

.

LEAVE A REPLY

Π’Π°Ρˆ адрСс email Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ поля ΠΏΠΎΠΌΠ΅Ρ‡Π΅Π½Ρ‹ *
