Максимальная длина плиты перекрытия: высота и размеры по ГОСТу, виды

Виды плит перекрытий | Основные характеристики

При возведении зданий используют пустотные плиты перекрытия. Они представляют собой бетонные элементы в форме прямоугольного параллелепипеда, усиленные арматурой. Отличительная особенность конструкции – наличие пустот круглого или овального сечения, расположенных вдоль продольной оси.

Описание

Плиты перекрытия — это конструктивная единица строений. Располагается она всегда горизонтально, воспринимая такие же нагрузки и частично перенося их на вертикальные элементы здания.

Купить плиты перекрытия не составляет труда. Товар типовой, предназначен для быстрой сборки зданий. Их постояльцы ценят плиты перекрытия за надежность и одновременно неприхотливость.

Основные классификации

Вопрос о том, какие бывают плиты перекрытия, чаще возникает у домашних мастеров, которые решили самостоятельно заниматься строительством дома. Но при этом важно учитывать, что выбор конкретных железобетонных изделий основывается на предварительных расчетах, выполняющихся при разработке проектно-технической документации. Из этого следует вывод – строить дом нужно в строгом соответствии с разработанным профессионалами проектом.

Основные разновидности ЖБ плит перекрытия:

1. Пустотные – с продольными технологическими отверстиями, проходящими по всей длине изделия.
2. Ребристые – с продольными ребрами, обеспечивающими высокую жесткость ЖБИ.
3. Сплошные или полнотелые – железобетонные изделия сплошного сечения.

Также различные типы плит перекрытия имеют разные размеры – ширина и высота обычно стандартная, а максимальная длина отличается. Подробнее этот вопрос будет рассмотрен в соответствующем пункте этой статьи.

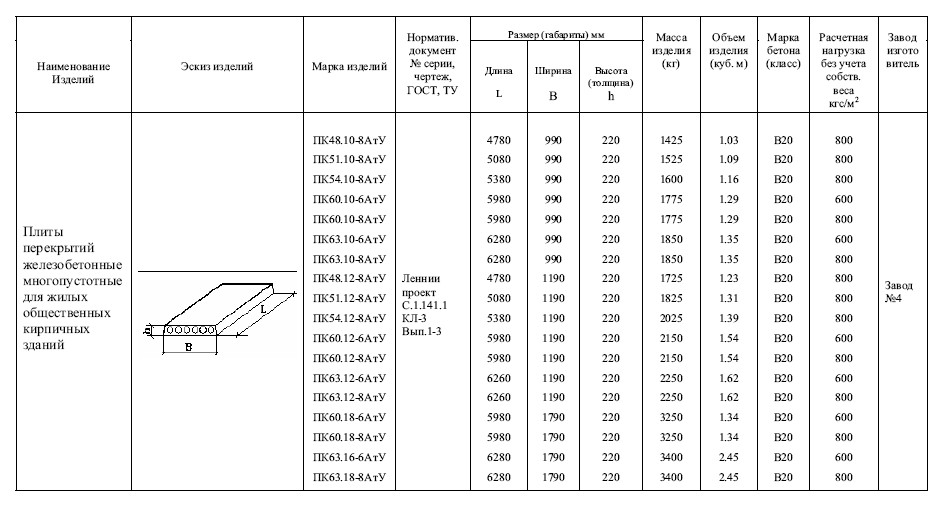

Размеры плит перекрытия

Выполняя проектные работы или занимаясь строительством, важно знать размеры пустотных плит перекрытия. Стандарт регламентирует габаритные размеры:

• длина пустотных плит перекрытия колеблется в интервале от 168 см до 12000 см;
• ширина многопустотных панелей в зависимости от их исполнения составляет 98-148 см;
• диаметр внутреннего канала, имеющего цилиндрическую форму, равен 114-159 мм.

Вес

Масса плиты нужна для правильного выполнения расчетов строительных конструкций. Однако этим занимаются конструкторы, у которых есть все необходимые данные. Частному застройщику вес может понадобиться для организации доставки и последующего монтажа изделий.

Стандартный вес наиболее востребованных плит перекрытия:

• ПК – в пределах 280-310 кг/м2;
• ПБ – в пределах 300-330 кг/м2;
• ПНО – 210-230 кг/м2; 3,1ПБ и 1,6ПБ – 220-240 кг/м2.

Маркировка плит перекрытия

Все плиты различаются по толщине, количеству и диаметру пустот, а также вариантам опор. Конструкционные особенности подразумевают расположение плиты перекрытия на несущих стенах здания.

Опора может осуществляться:

• по двум торцевым сторонам,
• по трем сторонам (две торцевых и одна боковая),
• по четырем сторонам.

Маркировка плит перекрытия представляет собой набор букв и цифр, в которых указываются все необходимые для строительства данные. Первые две буквы в маркировке — обозначение непосредственно типа плиты — ПК, ПБ, ПБО.

• 2ПКТ — по трем сторонам,
• 2ПКК — по четырем сторонам.

Цифры, указанные после букв, — это размер плиты по длине и ширине. Стандартная высота плиты ПК и ПБ — 22см, ПНО — 16см, однако существуют плиты высотой 18-30см, с увеличением толщины и уменьшением диаметра пустоты возрастает и несущая способность. Реальные размеры несколько отличаются от указанных в маркировке.

Первые две цифры в маркировке указывают длину в дециметрах. Реальный размер — на 20мм меньше. Так цифра 42 обозначает, что реальная длина изделия — 4180мм. Следующие две цифры указывают ширину в дециметрах, реальный размер — на 10мм меньше. Цифра 12 обозначает, что реальная ширина плиты — 1190мм. Последняя цифра в маркировке — это допустимая нагрузка в центнерах на квадратный метр. Стандартная нагрузка составляет 800кг. Однако при необходимости можно изготовить плиты, выдерживающие нагрузку до 1250кг — они требуются при строительстве зданий с повышенной нагрузкой на перекрытия.

Буквы в конце маркировки обозначают следующее:

• АтV — при изготовлении плиты использована усиленная арматура (в некоторых случаях указывают конкретный тип арматуры),
• а — в торцах использованы уплотняющие вкладыши,
• т — изделие из тяжелого бетона.

Помимо параметров плиты на боковых поверхностях указывают и другие данные, обычно подразделяемые на три блока: основные и информационные данные, а также данные для монтажа.

Популярность плит перекрытия показывает удобство эксплуатации и ценность в сфере строительства. Большой выбор разных марок, имеющих различия по способу изготовления, усиления арматурой и размерам позволяют выбрать для каждого строящегося объекта оптимальный набор качеств.

О компании

ООО «Новотех-Строй» реализует широкий ассортимент материалов для капитального строительства: железобетонные изделия, нерудные материалы, керамзит, бетон, цементный раствор, стеновые блоки, тротуарная плитка и многое другое. В своей работе мы ориентируемся на постоянно растущий спрос со стороны участников строительного рынка.

Ищете железобетонные изделия в Казани с доставкой в кратчайшие сроки? Тогда спешите оставить зявку по телефонам: +7 (843) 290-57-41, +7 (843) 226-77-00!

Гарантии оплата и прочее

«Новотех-Строй» гарантирует качество поставляемой продукции. С каждым клиентом мы заключаем договор, подтверждающий обязательства с обеих сторон.

Мы принимаем оплату как на рассчетный счет, так и наличными.

Мы производим доставку нашей продукции по Казани и Республике Татарстан.

Ознакомьтесь с нашим каталогом. Если Вы по какой-то причине не нашли того, что искали, обратитесь к менеджеру.

Заказать звонок

!

Мы используем cookie-файлы. С их помощью мы заботимся о Вас, улучшая работу этого сайта

Плита перекрытия пустотная — размеры, вес, стандарты

Строительство всегда сопровождается не только созданием проекта и выбором места будущей постройки. Важным этапом будет выбор строительных материалов. Один из них – детали перекрытий.

Для деревянных сооружений, такие материалы, конечно не стоит применять, но, когда сооружается что-то из бетона, то замены бетонным же деталям не найти.

Кроме этого, материал, из которого перекрытия изготавливаются, дополнительно армируется специальными типами арматуры, что повышает конечную прочность всей постройки.

Чаще всего, применяются так называемые пустотные плиты. Почему именно они, и какие особенности имеет этот материал, рассмотрим подробнее.

Что это и зачем

Для сооружения междуэтажных перекрытий как в жилых, так и в промышленных постройках, применяются плиты пустотные. Своим названием они обязаны наличием специальных технологических пустот, обычно овальной или круглой формы.

Эти пустоты улучшают звукоизоляционные качества материала, а кроме этого, повышают его прочность на изгиб.

Они повышают теплоизоляцию и значительно уменьшают вес, а следовательно – уменьшают общую нагрузку на фундамент.

Верхняя часть такой конструкции, обычно служит полом в верхнем, а нижняя – соответственно потолком в расположенном ниже помещении.

Благодаря постоянному усовершенствованию технологий в производстве подобных материалов, такие детали постройки могут быть изготовлены по параметрам заказчика, со срезом торца под углом, из разных марок бетона.

В зависимости от того, какая предполагается нагрузка на пустотную плиту перекрытия, она изготавливается из тяжелого, конструкционного или плотного силикатного бетона.

Качество изготовления, достигает таких высот, что после монтажа, они не требуют дополнительной шлифовки или другой обработки. Некоторые разновидности таких деталей можно оставлять без оштукатуривания и требуют лишь небольшого шпаклевания поверхностей.

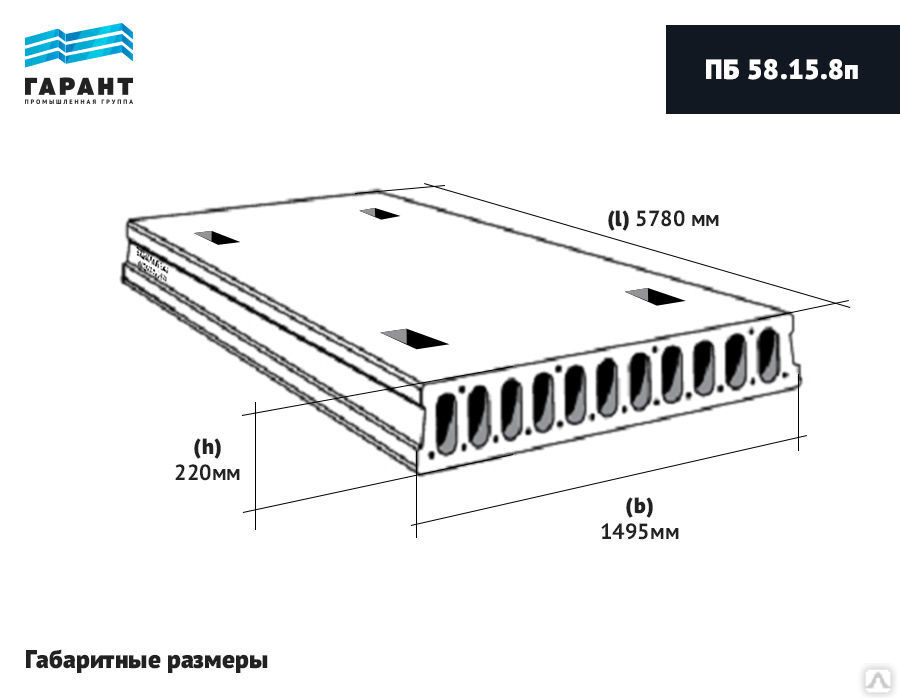

Стандарты и размеры

Все виды таких конструкций, могут быть изготовлены под требования заказчика, если того требует конструкция сооружения, но обычно, в строительстве применяют стандартные пустотные плиты, которые имеют наиболее часто применяемые размеры.

• Наиболее часто встречающаяся длина, может быть от 1,5 до 10 метров
• Ширина составляет 1 метр, 1,2 или 1,5 метра
• Толщина обычно стандартная – 220 миллиметров

Иногда их изготавливают и другой ширины или длины, но все пустотные плиты, которые планируется приобрести, должны соответствовать ГОСТ 9561-91. Такое соответствие – гарантия их надежности и того, что построенное здание будет прочным.

Максимальная длина будет зависеть от способа производства. Некоторые технологии позволяют изготовить конструкции длиной до 17 метров. Толщина же, зависит от области применения, и может составлять 160, 260 или 300 миллиметров. В зависимости от толщины изменяется и диаметр внутренних пустот.

Вес, который имеют пустотные перекрытия, может варьироваться, в зависимости от марки использованного при производстве бетона, и от размеров плит.

Обычно, для строительства с применением такого способа сооружения межэтажных конструкций, достаточно крана с грузоподъемностью от трех до пяти тонн.

Еще одним важным параметром этих частей будущего здания, будет их тип. Он определяет максимально возможную нагрузку, способ их укладки и диаметр пустот.

Можно назвать, как самые распространённые три основных типа:

• 1ПК – плиты с круглыми пустотами, имеющими диаметр 159 миллиметров
• 2ПК – разновидность с пустотами в 140 миллиметров
• 3ПК – виды изделий, у которых диаметр пустот составляет 127 миллиметров

Есть еще несколько разновидностей, но все они будут различаться только диаметрами пустот и характеристиками.

Что за буквы в названиях

Именно характеристики, а так же показатели возможных нагрузок и будут составлять название, или по другому — маркировку. Взглянув на нее, знающий человек может сразу определить, для чего подойдет маркированная таким образом конструкция.

Например, ПК – обозначает плита перекрытия круглопустотная, дальше идут ее размеры. Остальные буквы и цифры предназначены для обозначения различных технических характеристик изделий.

Таким образом, в названии материала уже есть все необходимые характеристики. Пример:

ПК 60.15 – 8 – AIV.

Это означает:

• ПК – плита перекрытия пустотная
• 60.15 округленное значение длины и ширины изделия в ДМ
• 8 – возможная нагрузка на изделие, без учета его собственного веса
• АIV – класс примененной при изготовлении арматуры

Разобраться во всех этих обозначениях поначалу немного сложно, но постепенно все становится очень понятно и удобно.

Область применения

Обычно, такие изделия применяются при строительстве многоэтажных промышленных или жилых зданий.

Гараж, построенный с применением таких деталей, будет очень прочным, а потолок в нем точно не провалится и не будет промерзать. Отапливаемые гаражные комплексы практически все построены именно по такой технологии.

Отличные звуко и теплоизоляционные качества позволяют их применить для строительства самых разных по профилю зданий, а использование специальных добавок в бетон, дает возможность использовать подобные решения, для сооружений, располагающихся в сейсмически активных зонах.

Нередко, их можно увидеть и при постройке частных домов. Они, благодаря своим эксплуатационным характеристикам и не самой высокой цене, стали одним из наиболее привлекательных способов сооружения перекрытий.

Выводы

Как показала многолетняя практика, такие части сооружений — практически незаменимый материал, когда идет стройка. Что бы ни сооружалось – торговый комплекс, жилой дом или производственный цех, они везде найдут свое место.

Выбирая их для строительства своего частного дома, можно здорово улучшить тепло и звукоизоляционные характеристики, а заодно и увеличить прочность дома.

Эксплуатация ячейки перекрытия из железобетонных балочных плит с опорой по четырем сторонам | Материалы конференции AIP

Пропустить пункт назначения

Исследовательская статья| 21 февраля 2019 г.

А. В. Набока;

Стоянов Е. Г.;

И. Каспшик

Информация об авторе и статье

^c) Автор, ответственный за переписку: [email protected]

^а)

[email protected]

^б)

[email protected]

9007 30 90 2019)

https://doi.org/10.1063 /1,5091904

• Разделенный экран
• Взгляды
  • Содержание артикула
  • Рисунки и таблицы
  • Видео
  • Аудио
  • Дополнительные данные
  • Экспертная оценка
• Нажмите здесь, чтобы открыть pdf в другом окне PDF для
• Делиться
  • Твиттер
  • Facebook
  • Реддит
  • LinkedIn

• Перепечатки и разрешения

• Поиск по сайту

• Иконка Цитировать Цитировать

Цитирование

Набока А. В., Стоянов Э.Г., Каспшик И.; Эксплуатация ячейки перекрытия, выполненной из железобетонных балочных плит и опертой по четырем сторонам. Материалы конференции AIP 21 февраля 2019 г.; 2077 (1): 020043. https://doi.org/10.1063/1.5091904

Скачать файл цитаты:

• Рис (Зотеро)
• Менеджер ссылок
• EasyBib
• Подставки для книг
• Менделей
• Бумаги
• Конечная примечание
• РефВоркс
• Бибтекс

Расширенный поиск |Поиск по цитированию

Предлагаем выполнить перекрытие из железобетонных сборных пустотных плит, что обеспечивает конструктивное исполнение нескольких плит в перекрытии вместо удобного балочного конструктивного исполнения отдельной плиты в перекрытии. Таким образом, мы имеем квазиконтурную схему работы плиты перекрытия. Перекрытие, состоящее из нескольких балочных плит внутри рассматриваемой ячейки перекрытия, имеет конечную изгибную жесткость в продольном направлении, которая зависит от геометрических и физико-механических параметров, а также армирования каждой отдельной плиты. Композитная плита перекрытия в поперечном направлении имеет практически нулевую жесткость на изгиб и несет нагрузку за счет сдвиговой жесткости соединения и сопротивления кручению каждой плиты. Такое расположение снижает нагрузки, действующие на плиту перекрытия. Представлены результаты расчетов и их сравнение аналитическими и численными методами (МКЭ).

Темы

Жесткость при изгибе

1.

В.С.

Шмуцлер

и

Е.Г.

Стоянов

 и др. Особенности применения железобетонных преднапряженных многопустотных плит неформованной ярусной конструкции. – (

Научный вестник корпус №114 Харьков

:

Национальный университет городского хозяйства им. О.М. Бекетова в Харькове

,

2014

), стр.

22

–

30

.

2.

ДБН В.2.6-98:2009

. Бетонные и железобетонные конструкции. Основные положения. – (

К.: Минрегионстрой Украины

,

2009

).

3.

ДСТУ Б В.2.6-156:2010

. Бетонные и железобетонные конструкции из тяжелого заполнителя. Правила оформления. – (

К.: Минрегионстрой Украины

,

2010

).

4.

В.С.

Шмуцлер

,

Ю.А.

Климов

и

Н.П.

Буряк

,

Легкие каркасные конструкции. –

(

Х.:Золотые страницы

,

2008

).

5.

И.В.

Шмуцлер

, Сборные железобетонные плиты перекрытий с разумными поперечными связями.

Диссертация на соискание ученой степени

. – (

Х.: КНТУБА

,

1995

), стр.

324

6.

В.М.

Бабаев

,

А.М.

Бамбура

,

О.М.

Пустовойтова

,

П.А.

Резник

,

Э.Г.

Стоянов

и

В.С.

Шмуцлер

, Практический расчет элементов железобетонных конструкций по ДБН В 2.6-98:2009 в сравнении с расчетами СНиП 2.03.01-84* и ЕН 1992-1-1(Еврокод 2). – (

Х.:Золотые страницы

,

2015

), стр.

206

.

7.

Е.Г.

Стоянов

и

А.В.

Набока

, Опытно-исследовательские работы предварительно напряженных железобетонных плит в составе дискового перекрытия – (

Х.: Научный вестник зд. КНТУБА,

2016

), стр.

107

–

114

.

8.

В.Н.

Байков

E.

Hampe

и

E.

Raue

, Проектирование тонкослойных железобетонных пространственных конструкций. – (

М.: Стройиздат

,

1990

), стр.

232

.

9.

К.

Громыш

,

Распределение усилий в железобетонных плитах между стыком и арматурой, закрепленной на опоре

. (

Procedia Engineering

, Том

65

,

2013

), стр.

206 100090

–

003

.

https://doi.org/10.1016/j.proeng.2013.09.031

10.

E.

Baran

,

Реакция сборного железобетона плиты пустотелые

. (

Инженерные сооружения

, Том.

98

,

2015

), с.

https://doi.org/10.1016/j.engstruct.2015.04.017

11.

л. 0004 де Гарсия

,

А.

Кастель

,

С.

Alvarez

и

Л.Ф.

Cabeza

,

Конструкция из сборных железобетонных плит внутри полых 30 02 . (

Energy Procedia

, Vol.

57

,

2014

), pp.

.

https://doi.org/10.1016/j.egypro.2014.10.240

Этот контент доступен только в формате PDF.

Hollowcore Часто задаваемые вопросы

Дом » Технические ресурсы » Здание » Полый сердечник

Общие вопросы

Какая длина пролета может быть достигнута с помощью систем пустотелых досок?

Рекомендации по проектированию длины пролета немного различаются от продукта к продукту, но следует помнить несколько общих практических правил. Если мы предполагаем равномерную дополнительную нагрузку в 100 фунтов на квадратный фут и систему без верхней части, применяются следующие рекомендации:

• Полая доска толщиной 6 дюймов: пролеты 22 фута
• Полая доска толщиной 8 дюймов: пролеты 29 футов
• Полая доска толщиной 10 дюймов: пролеты 35 футов
• Полая доска толщиной 12 дюймов: пролеты 40 футов
• Полая доска толщиной 16 дюймов: пролеты 50 футов

Такие факторы, как сосредоточенные нагрузки и большие проемы, могут повлиять на возможности пролета вашей системы. После того, как вы определили данные нагрузки, рейтинги огнестойкости, длину пролета и толщину плиты для вашего проекта, обратитесь к местному производителю GCPCI за их опубликованными таблицами нагрузок.

Какая помощь может быть мне оказана при проектировании многопустотной системы?

GCPCI У производителей пустотных плит есть инженеры, хорошо знакомые с требованиями к представлению, проектированию, материалам, бетонным смесям, доставке продукции, хранению, монтажу, сварке на месте и навесному оборудованию. Обычно производитель сборного железобетона выполняет окончательный инжиниринг продукта, который будет поставлен на работу. Сюда входят нагрузки, указанные зарегистрированным инженером, встроенные элементы, погрузочно-разгрузочные работы, транспортировка и т. д. Очень важно, чтобы зарегистрированный инженер удостоверился в том, что указанная система пола и крыши достижима до выбора производителя. Сборщики сборных железобетонных изделий GCPCI могут предоставить информацию о длине пролетов и размерах проемов, а также о последних инновациях в технологии соединения и методах использования пустотелых элементов с максимальной выгодой.

Как мы проектируем отверстия в доске?

Отверстия могут быть обеспечены в многопустотных системах путем формирования отверстий на заводе, установки стальных коллекторов, распиловки и распиловки или резки после установки и заливки настила. При планировании проемов для проекта наименьший структурный эффект будет получен при ориентации проема параллельно пролету или при пробивке небольших отверстий для сокращения наименьшего количества предварительно напряженных прядей.

Отверстие размером более 2 футов x 2 фута должно быть отлито в пустотелой доске шириной 8 футов-0 дюймов. Это обычно происходит, если плита изготовлена ​​методом мокрого литья. Отверстие может быть вырезано на заводе или в полевых условиях в изделие из сухого литья.Если размер проема превышает безопасные ограничения литого в использовании конструкционного коллектора используется для создания необходимого проема.

Отверстия менее 2 футов могут быть залиты или вырезаны в доске при условии, что вся необходимая информация (местоположение и размер) предоставлена ​​сборщику сборных железобетонных изделий до начала производства. Генеральный подрядчик должен координировать свои действия со всеми заинтересованными сторонами, чтобы получить информацию о многопустотном каркасе, изготовленном на этапе заводского чертежа, чтобы можно было запроектировать дополнительное армирование в доску для восприятия требуемых расчетных нагрузок. Отверстие размером менее 10 дюймов не может быть отлито в доске из-за производственных ограничений.

Небольшие отверстия обычно просверливаются в полевых условиях специалистами (сантехниками, электриками и т. д.) после того, как планка установлена ​​и залита цементным раствором. Опять же, расположение и размер этих отверстий должны быть предоставлены сборщику сборных железобетонных изделий на этапе проектирования в цеху, чтобы планка могла быть спроектирована для размещения этих стержней. Пожалуйста, ЗАПРЕЩАЕТСЯ резать предварительно напряженные пряди в доске без разрешения производителя пустотных плит.

Что должно быть показано на чертежах проекта сборных многопустотных плит?

Рекомендации по проектированию длины пролета немного различаются от продукта к продукту, но следует помнить несколько общих практических правил. Если мы предполагаем равномерную дополнительную нагрузку в 100 фунтов на квадратный фут и систему без верхней части, применяются следующие рекомендации:

• Направления пролета
• Требования к загрузке
• Информация о соединении
• Требования к огнестойкости
• Требования к верхнему покрытию (например, 3/4-дюймовое выравнивающее покрытие; или 2-дюймовое композитное или некомпозитное покрытие)
• Отверстия: размеры и расположение

Следует ли использовать пустотелые доски для внешней отделки балконных секций проектируемого мной высотного здания?

Жилищное строительство – идеальное применение для многопустотных плит. Однако все мы знакомы с жарким влажным летом и холодной влажной зимой в Среднеатлантическом регионе. Возможны проблемы из-за проникновения воды и последующего повреждения полых заполнителей от замерзания/оттаивания при использовании для наружного применения. Все сборщики многопустотных досок GCPCI рекомендуют указать, что стержни должны быть заполнены для области балкона, или планировать, чтобы эта часть (части) была цельной секцией плиты. Это легко и обычно производится для высотных жилых проектов.

Является ли обычной практикой сварка противоположных концов многопустотной доски? Когда это практично?

Соединения требуются в системах многопустотных плит по разным причинам. Большинство из них предназначены для локализованных сил. Соединения являются расходом проекта и при неправильном использовании могут иметь пагубные последствия, поскольку не учитывают изменения объема или другие перемещения, происходящие в сборной конструкции. Соединения могут развивать силы, поскольку они сдерживают эти движения. При указании соединений необходимо учитывать фактические силы. Если невозможно показать существование силы, соединение не следует использовать.

Инженер по сборным железобетонным конструкциям часто дает рекомендации официальному инженеру относительно общепринятых отраслевых практик. Как правило, для зданий длиной более 100 футов с полым сердечником, установленным на конструкционной стали, система сборных перекрытий требует только одного жесткого соединения. Это достигается путем указания сварного соединения на противоположных или чередующихся концах доски. Затем всю плиту заливают обычным способом. Это позволяет тепловому перемещению в плите перекрытия происходить без повреждения закладных сварных пластин. Эта практика имеет смысл для конструкционной стальной рамы, но не для многопустотной опоры на кирпичной кладке, а также для сборных железобетонных систем. Практика заключается в том, чтобы избегать чрезмерно ограниченных систем для больших площадей.

Всегда полезно обсудить свои опасения с производителем сборного железобетона до начала производства и строительства.

Как определить огнестойкость или сопротивление пустотелых плит? Должен ли я указать рейтинг UL

Как и все сборные железобетонные изделия, многопустотные плиты обладают отличной огнестойкостью. В зависимости от толщины и покрытия прядей может быть достигнута стойкость до 4 часов. Степень огнестойкости зависит от эквивалентной толщины для теплопередачи, покрытия напрягаемой пряди для прочности в условиях высокой температуры и концевого ограничения. Лаборатория страховщиков (UL) публикует рейтинги огнестойкости для различных сборок. Классы огнестойкости следует учитывать при определении толщины плиты, которая будет использоваться в предварительном проекте.

Типичная пустотелая доска толщиной 8 дюймов имеет 2-часовую огнестойкость. Для более высокого рейтинга (3- или 4-часовой), как правило, применяется бетонное покрытие (или на гипсовой основе) или может быть добавлен распыляемый огнестойкий материал на нижнюю сторону доски. Это также показано в каталоге UL.

Коды моделей, такие как IBC, имеют предписанные классы огнестойкости. Это лучший способ указать способы достижения заданных показателей огнестойкости, и его следует выбирать в первую очередь. Списки UL — это еще один способ указать, как достичь указанных показателей огнестойкости.
