Лоток кабельный железобетонный размеры: Кабельные лотки железобетонные — купить в России и странах СНГ
Лотки железобетонные | Ленинградский Бетонный Завод
Настоящий стандарт распространяется на железобетонные раструбные лотки параболического сечения, изготовляемые из тяжелого бетона средней плотностью 2200-2500 кг/куб.м включительно и предназначенные для устройства сборных распределительных каналов оросительных систем на расход воды до 5 куб.м/с.
1. Лотки межпутные
| Наименование | Размер (мм) | Вес (тн.) | Цена с НДС, руб |
|---|---|---|---|
| Лоток МПЛ 075 | 1500х700х850 | 0.85 | 3500 |
| Лоток МПЛ 100 | 1500х700х1100 | 1, 05 | 4000 |
| Лоток МПЛ 125 | 1500х700х1350 | 1.25 | 4500 |
| Лоток МПЛ 150 | 1500х700х1650 | 1.10 | 5500 |
| Крышка на лоток КРЛ | 750х700х65 | 0.07 | 400 |

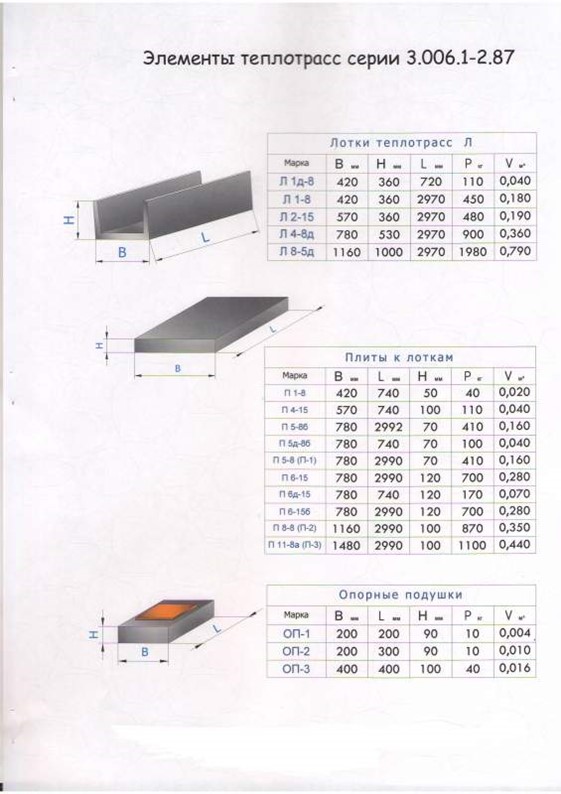

2. Лотки кабельные “Л”
| Наименование | Размер (мм) | Вес (тн. | Цена с НДС, руб |
|---|---|---|---|
| Л2-8 | 2990х570х360 | 0.5 | 3000 |
| Л10 | 3.52 | дог. | |
| Л10-5 | 1.65 | дог. | |
| Л10-8 | 2990х1480х550 | 1.65 | 6700 |
| Л10д-5 | 0.43 | дог. | |
| Л10д-8 | 0.43 | дог. | |
| Л11-5 | 1.8 | дог. | |
| Л11-8 | 2990х1480х700 | 1.8 | дог. |
| Л3-8 | 2990х780х380 | 0.75 | 3350 |
| Л3д-8 | 0.19 | дог. | |
| Л4-8 | 2990х780х530 | 0.9 | 3400 |
| Л4д-8 | 0.23 | дог. | |
| Л5-8 | 2990х780х680 | 1.1 | 3500 |
| Л5д-8 | 0.28 | дог. | |
| Л6-5 | 1.13 | дог. | |
| Л6-8 | 2990х1160х530 | 1. 13 | 5200 |
| Л6д-5 | 0.28 | дог. | |
| Л6д-8 | 0.28 | дог. | |
| Л7 | 1.72 | дог. | |
| Л7-5 | 1.33 | дог. | |
| Л7-8 | 2990х1160х680 | 1.33 | 6000 |
| Л7д-5 | 0.35 | дог. | |
| Л7д-8 | 0.35 | дог. |
3. Лотки кабельные “ЛК”
| Наименование | Размер (мм) | Вес (тн.) | Цена с НДС, руб |
|---|---|---|---|
| ЛК 300.120.60-3 | 2990х1180х580 | 1.55 | дог. |
| ЛК 300.120.90-3 | 2990х1180х880 | 1.98 | дог. |
| ЛК 300.150.120-3 | 2990х1480х1180 | 3.13 | 16800 |
| ЛК 300.150.60-3 | 2990х1480х580 | 1.85 | дог. |
| ЛК 300.150.90-3 | 2990х1480х880 | 2.5 | дог. |
| ЛК 300.180.60-3 | 2990х1780х580 | 2.4 | дог. |
| ЛК 300.180.90-3 | 2990х1780х880 | 2.9 | дог. |
| ЛК 300.210.120-4 | 2990х2080х1180 | 4.1 | дог. |
| ЛК 300.210.90-7 | 2990х2080х880 | 3.45 | дог. |
| ЛК 300.45.30-1 | 2990х430х280 | 0.45 | дог. |
| ЛК 300.60.45-3 | 2990х580х430 | 0.68 | дог. |
| ЛК 300.60.60-3 | 2990х580х580 | 0.88 | дог. |
| ЛК 300.60.90-4 | 2990х580х880 | 1.48 | дог. |
| ЛК 300.90.60-3 | 2990х880х580 | 1.13 | дог. |
| ЛК 300.90.90-3 | 2990х880х880 | 1.7 | дог. |
| ЛК 75.150.120-3 | 740х1480х1180 | 0.78 | дог. |
| ЛК 75.150.60-3 | 740х1480х1180 | 0.45 | дог. |
| ЛК 75.150.90-3 | 740х1480х880 | 0. 63 | дог. |
| ЛК 75.180.90-3 | 740х1780х880 | 0.73 | дог. |
| ЛК 75.60.60-4 | 740х580х580 | 0.23 | дог. |
| ЛК 75.60.90-4 | 740х580х880 | 0.38 | дог. |
4. Плиты перекрытия лотков “П”
| Наименование | Размер (мм) | Вес (тн.) | Цена с НДС, руб |
|---|---|---|---|
| П11-8/2 | 1495х1480х100 | 0.55 | дог. |
| П11д-8 | 740х1480х100 | 0.27 | дог. |
| П12-15 | 2990х1480х160 | 1.77 | дог. |
| П12д-15 | 740х1480х160 | 0.44 | дог. |
| П13-11б | 1.33 | дог. | |
| П15-8 | 2990х1840х120 | 1.65 | дог. |
| П16-15 | 2990х1840х180 | 2.48 | дог. |
| П18-8 | 2990х2150х150 | 2.42 | дог. |
| П19-11 | 4. 04 | дог. | |
| П21-8 | 2990х2460х160 | 2.94 | дог. |
| П21д-8 | 740х2460х160 | 0.73 | дог. |
| П24-8 | 2990х2780х180 | 3.74 | дог. |
| П24д-8 | 740х2780х180 | 0.93 | дог. |
| П5-8/2 | 1480х780х100 | 0.29 | дог. |
| П5д-8 | 0.15 | дог. | |
| П6-15/2 | 1480х780х120 | 0.35 | дог. |
| П6-15а | 0.7 | дог. | |
| П6-15б | 0.7 | дог. | |
| П6д-15 | 740х780х120 | 0.17 | дог. |
| П8-8/2 | 1480х1160х100 | 0.43 | дог. |
| П8д-8 | 740х1160х100 | 0.23 | дог. |
| П9-15 | 2990х1160х120 | 1.04 | дог. |
| П9д-15 | 740х1160х120 | 0.26 | дог. |
| ПО-1 | 1. 75 | дог. | |
| ПО-2 | 0.55 | дог. | |
| ПО-3 | 0.9 | дог. | |
| ПО-4 | 1.53 | дог. |
5. Плиты перекрытия лотков “ПТ”
| Наименование | Размер (мм) | Вес (тн.) | Цена с НДС, руб |
|---|---|---|---|
| ПТ150.120.12-15 | 1480х1180х120 | 0.53 | дог. |
| ПТ150.90.10-9 | 1480х880х100 | 0.33 | дог. |
| ПТ300.150.12-6 | 2990х1480х120 | 1.33 | дог. |
| ПТ300.150.14-15 | 2990х1480х140 | 1.55 | дог. |
| ПТ300.180.16-12 | 2990х1780х160 | 2.13 | дог. |
| ПТ300.210.16-9 | 2990х2080х160 | 2.5 | дог. |
| ПТ300.240.20-9 | 2990х2380х200 | 3.55 | дог. |
| ПТ75.120.12-15 | 740х1180х120 | 0.26 | дог. |
| ПТ75.150.12-6 | 740х1480х120 | 0.33 | дог. |
| ПТ75.150.14-15 | 740х1480х140 | 0.38 | дог. |
| ПТ75.180.16-12 | 740х1780х160 | 0.53 | дог. |
| ПТ75.210.16-9 | 740х2080х160 | 0.63 | дог. |
| ПТ75.240.20-9 | 740х2380х200 | 0.88 | дог. |
| ПТ75.60.8-15 | 740х580х80 | 0.08 | дог. |
| ПТ75.90.10-15 | 740х880х100 | 0.16 | дог. |
Лотки железобетонные ЛК
Для отвода грунтовых вод, для удобной и качественной прокладки кабельной теплотрассы на строительных объектах применяют лотки из железобетона. Большая пропускная способность и долговечность – основные и главные характеристики нашей продукции от ООО “СтройСнаб”. Изготовление жби лотков с применением качественного сырья – залог качественных изделий. Продукция соответствует требованиям и нормативам.
Многолетний опыт реализации лотков ООО “СтройСнаб” позволяет сократить не кондицию до минимума.
Лоток железобетонный
Доставка лотков
Отгрузка лотков железобетонных производится по графику согласованному между ООО “СтройСнаб” и заказчиком. Вся продукция сопровождается требуемой документацией. Лотки ЖБИ транспортируются на объект уже в проектом состоянии, готовым к монтажу.
На стенках для удобства транспортировки располагаются петли приваренные к каркасу продукции, для монтажа предусмотрены закладные детали которые входят в стоимость. Высокое качество по приемлемой цене – основная причина купить лотки в СПб у нашего завода. Менеджеры всегда помогут подобрать жби изделия в соответствии с документацией.

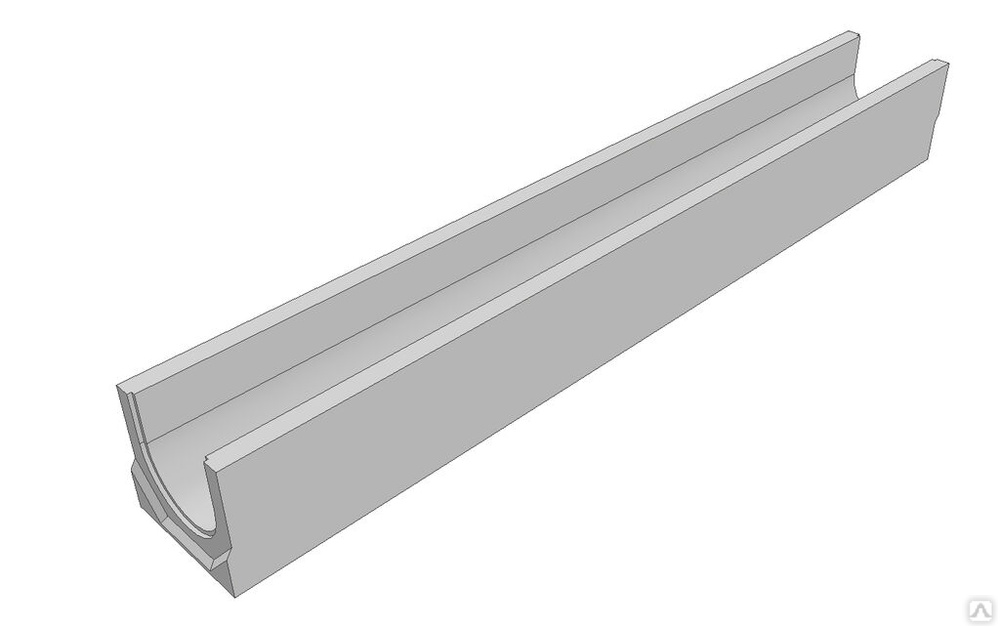

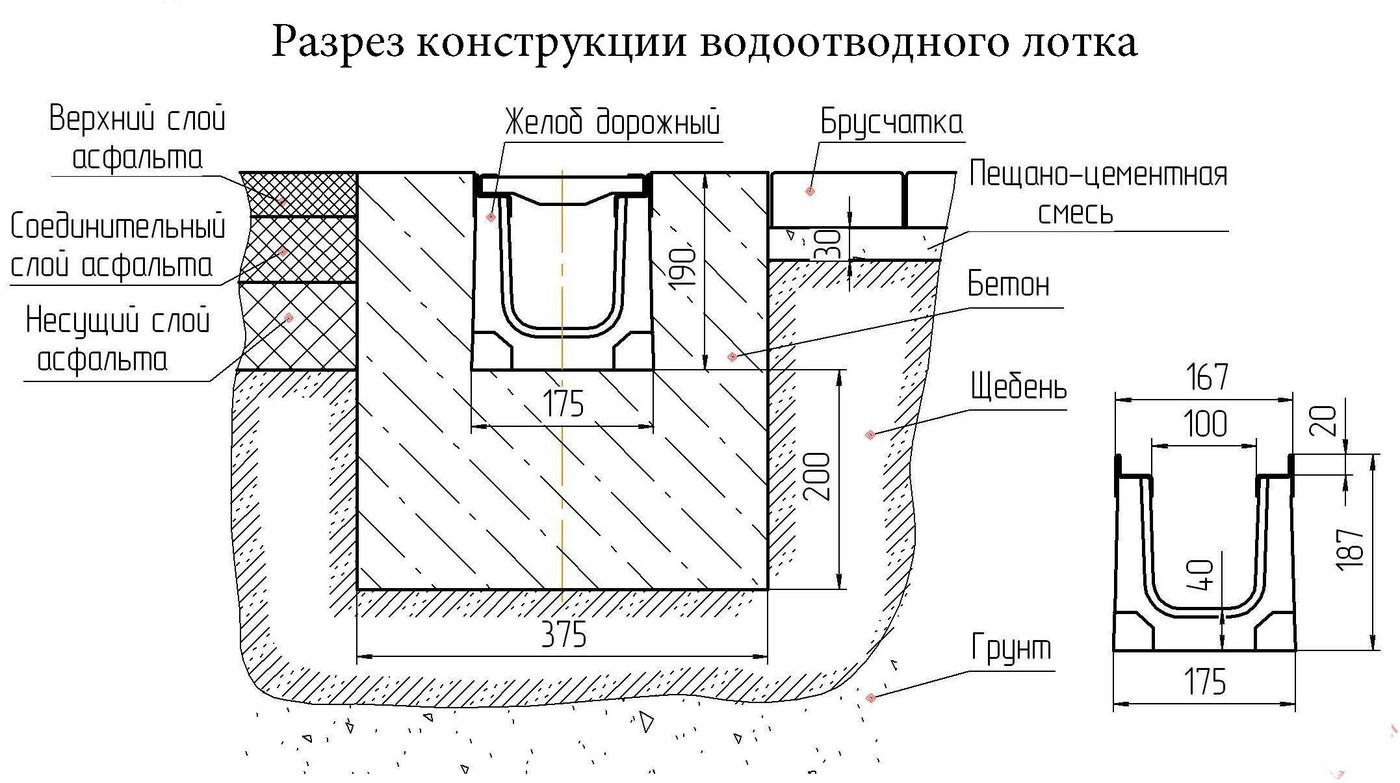

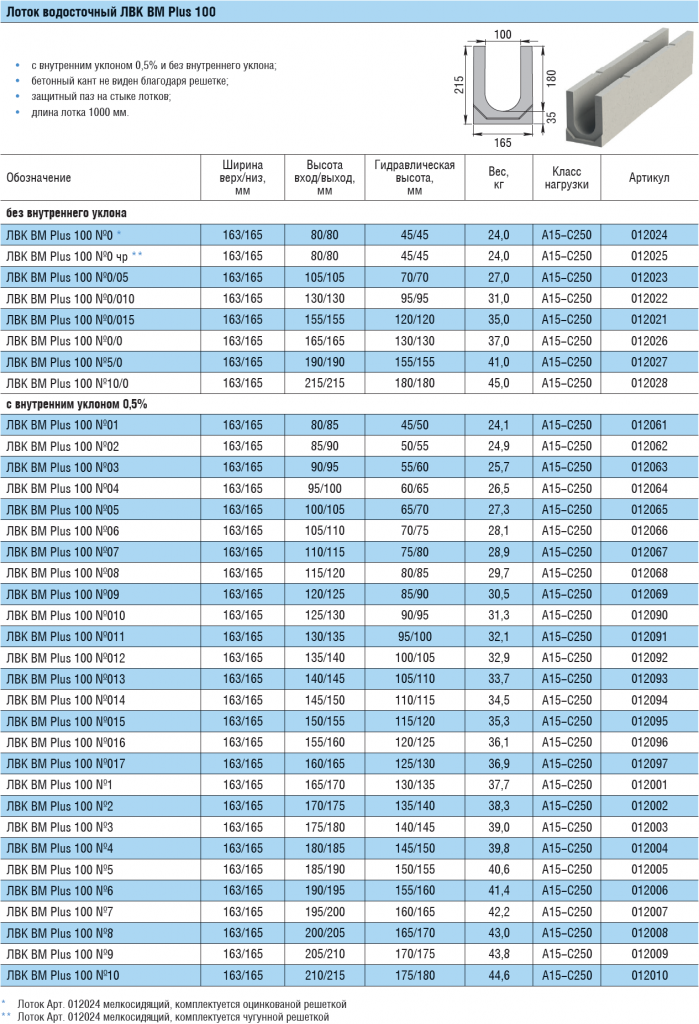

Водоотводные железобетонные лотки: типы и размеры
Различные железобетонные изделия упрощают строительство объектов. Их применение минимизирует расходы.
Железобетонный лоток занимает особенно важное место.
Он применяется при сооружении дорожных магистралей, жилищных массивов, промышленных и коммерческих объектов.
Лоток – это готовая строительная конструкция, представляющая собой стальной каркас, залитый бетоном высокой прочности. Лотки внутри имеют П-образную или трапециевидную форму. Создают ложбину, в которую укладывают коммуникационные сети или из нее удаляют накопившуюся воду.
Для чего предприятия ЖБИ производят лотки
Строительство предполагает вложение больших инвестиций без возможности экономии на безопасности готового объекта. Производство конструкций, подобных лотку, на месте строительства не оправдывается тратами денежных, временных и человеческих ресурсов. Такой подход трудоемкий, длительный и дорогостоящий. Закупка готовых ЖБИ лотков удешевляет стройку в 2-3 раза. Поэтому ЖБИ изделия востребованы при строительстве и благоустройстве объектов.
Область применения ЖБИ лотков:
- при сооружении дорожных магистралей, трамвайных и ЖД колей для отвода стоков из дорожного полотна и ЖД путей;
- при укладке теплотрасс и каналов;
- при укладке электрических магистралей.
Требования к железобетонным лоткам повышенные. Их укладывают в грунт, где на них воздействуют влага, резкие перепады температур и оказывает влияние процесс распада органических веществ. Поэтому лотки изготавливаются по действующему государственному стандарту 21509-85. Используется тяжелый бетон марки выше, чем М400. Класс стали не ниже А-1 и А-3. Качество исходных материалов влияет на цену лотков. При укладке модулей в агрессивную почву лотки для них производятся из сульфатостойкого портландцемента.
Каналы накрываются плитами перекрытия, чтобы не засорять коммуникационное пространство.
Главные разновидности лотковых изделий
Классифицируют лотки по предназначению, особенностям конструкции и монтажа.
В силу своих особенностей каждый вид имеет свои характеристики. Изготавливается по отдельной технологии с применением особой рецептуры бетона. Выделяют следующие виды железобетонных лотков:
- дренажные лотки – часть водоотводящей системы при удалении дождевой, талой воды;
- для теплотрасс и каналов – применяются в коммунальной сфере при прокладке подземных магистралей под трубопроводы с холодной и горячей водой, канализационных отводов, для обслуживания оранжерей и др. ;
- водоотводные – укладывают при сооружении дамб, перекрытий водоемов для отвода воды с дорожных и ЖД магистралей, взлетных полос;
- кабельные;
- дорожные лотки.
;Дорожные лотки делятся на типы – прикромочные и телескопические.
Прикромочные и телескопические лотки предназначены для сбора и отвода воды с дорожного полотна. Устанавливаются вдоль дороги в местах частого скопления талой или дождевой воды.
Междушпальные и междупутные устанавливаются при укладке ЖД путей для устойчивости последних в местах скопления поверхностных вод и с рыхлой почвой.
Кабельные железобетонные лотки – достоинства продукции
Система электрической коммуникации нуждается в защите от негативных воздействий. Ограждают сеть подземными и наземными желобами из ЖБИ лотков. В них размещаются кабеля мощностью 30-500 кВт.
Форма кабельных лотков – скоба с круглыми или прямоугольными просветами.
Стенки изделия зависят от вида кабельной линии, пролагаемой в желобе. Укладывают проходные и непроходные каналы.
Достоинствами использования железобетонных лотков при сооружении кабельных магистралей являются:
- высокий уровень проходимости канала;
- защита кабелей от внешних механических повреждений;
- хорошая вентиляция;
- простой доступ к сети;
- возможность прокладки кабелей в плохом изоляционном кожухе;
- широкий ассортимент ЖБИ лотков разного размера и конфигурации;
- доступная стоимость лотков;
- устойчивость лотков к агрессивной среде и механическим нагрузкам;
- простота монтажа модулей.
Чтобы кабельный лоток соответствовал условиям эксплуатации, используется однородный состав бетонной смеси. Используется бетон повышенной прочности – В15, В20. Изделия не имеют воздушных пробок.
Каркас изготавливается из сварной стальной сетки. Толщина прутьев в основе – 5-10мм.

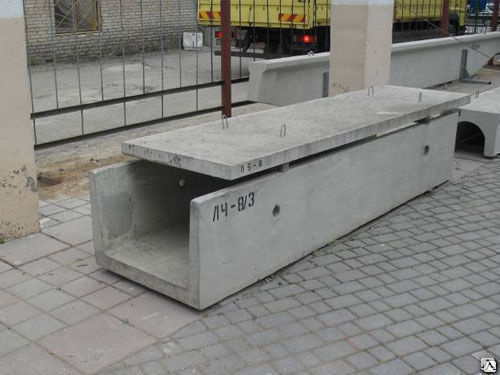

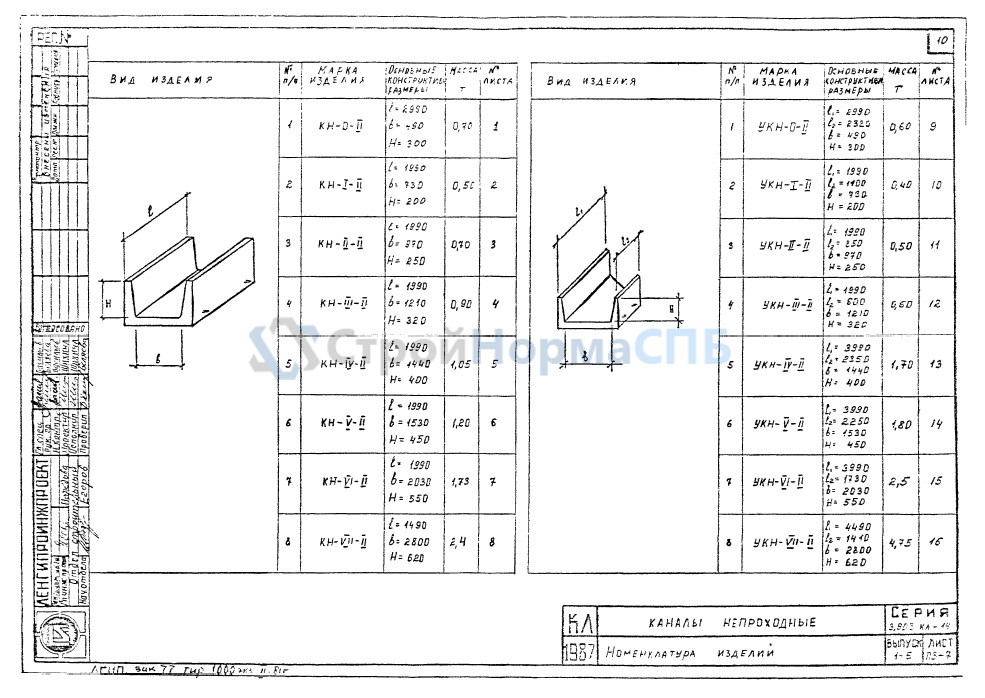

Железобетонный лоток – конструктивные особенности и типоразмеры
Конструкция железобетонного лотка представляет собой модуль с П-образным или трапециевидным сечением. Изделия монтируются в единый канал способом стыковки или накладки один на другой.
Чтобы конструкция получилась крепкой, надежной и устойчивой, используются следующие материалы:
- цемент;
- вода;
- песок/гравий/щебень;
- стальной каркас.
Цемент с водой вступают в необратимую химическую реакцию, производя клейкую смесь. При застывании она превращается в монолит. Песок, щебень не имеют подобных свойств. Это наполнители, добавление которых в различных пропорциях существенно меняет свойства готового материала.
Благодаря каркасу, который усиливает свойства бетона, железобетонные изделия получаются более прочными, устойчивыми к влаге, механической нагрузке и перепадам температур.
ГОСТ регулирует технологию производства и определяет диапазоны, в рамках которых изготавливаются ЖБИ лотки:
- длина – 0,75-3,9 м;
- ширина – 0,28-2,38 м;
- высота – 0,28 – 1,28 м;
- масса единицы – 100-2700 кг.
Также предприятия могут изготавливать серию железобетонных лотков по нестандартным размерам.
Как изготавливают лотки кабельные бетонные
ЖБИ конструкции производят предприятия, имеющие в распоряжении территорию и технологические мощности. Производство кабельных лотков осуществляется по следующему алгоритму:
- заготовка каркаса – варка металлоконструкций нужного размера;
- обработка антикоррозийными средствами;
- смазывание литейной формы для легкого извлечения готового изделия;
- фиксация каркаса в форме;
- замешивание бетонной смеси;
- заливание формы;
- усадка, маркировка и сушка изделий;
На предприятии обеспечивается четкое соблюдение всех норм и требований технических условий и производственных этапов. Поэтому готовые стройматериалы отличаются высоким качеством. На протяжении всего периода изготовления происходит точный контроль метрических показателей, выявление наличия дефектов.
Кабельные желоба и хранилища — C&M Concrete
Кабельные желоба могут использоваться по разным причинам и становятся все более требовательными из-за их простой установки и легкого доступа для будущего расширения и обслуживания. Кабельные желоба, предоставляемые C&M, имеют множество опций, каждая из которых настраивается в соответствии с потребностями вашего проекта. C&M предлагает два основных типа кабельных желобов различных размеров; Пешеходный переход средней грузоподъемности и тяжелый автомобильный переход H-20. Все кабельные желоба, предлагаемые C&M, выполнены в виде цельной секции различной ширины и глубины (см. таблицы размеров в каждой секции).
Секции кабельных желобов производятся стандартной длины 10 футов. Более короткие длины могут потребоваться для проекта, в котором C&M отливает нестандартный размер для выполнения заказа.
Предлагается в размерах 24″, 30″ и 40″, а также с дополнительной грузоподъемностью как для пешеходов, так и для транспортных средств.
Полная система кабельных желобов C&M Precast включает полную линейку торцевых заглушек, тройников, крестовин и переходников для безграничной гибкости конструкции.
Уголки
Угол отлит с оконным проемом по размеру соседнего кабельного желоба. Углы можно сделать практически любой длины, а отверстие можно переместить практически в любое положение на кабельном желобе.
Кресты
Хотя кресты могут быть редкими, все же есть некоторые сценарии, когда это необходимо. Крестовины, как правило, используются в ситуации, когда один кабельный желоб необходимо разделить на три отдельных кабельных желоба. Крестовины также можно использовать для перехода от кормушки одного размера к кормушке другого размера.
Торцевые заглушки
Торцевые заглушки обеспечивают простое и чистое окончание кабельного желоба, а также возможность расширения в будущем. Обратите внимание на заглушки при заказе.
Переходники
C&M производит кабельные желоба различных размеров, и часто два кабельных желоба разных размеров размещаются встык. C&M создаст кабельный желоб со встроенными переходниками, чтобы приспособить этот переход.
Тройники
Есть много случаев, когда один кабельный желоб должен быть разделен и идти в двух направлениях, или где два кабельных желоба должны быть объединены в один. Тройник с кабельным желобом — отличный вариант для выполнения этих требований. Оконный проем в тройнике можно разместить практически в любом месте с одной стороны желоба.
Переходы
На рисунке справа кабельный желоб для средних нагрузок расположен на конце кабельного желоба для тяжелых условий эксплуатации. Обратите внимание, что внутренние стены выровнены, а внешние — нет.
Кабельные желоба для тяжелых условий эксплуатации обычно располагаются на пересечениях дорог или в местах с интенсивным движением.
Тяговое хранилище
C&M предлагает выдвижные хранилища различных размеров с настраиваемыми опциями. Тяговые хранилища доступны в классах средней и тяжелой нагрузки (H-20).
Тяговые хранилища высотой до 48 дюймов имеют цельную конструкцию, за исключением крышки. Удлинители стояков можно использовать для сводов высотой более 48 дюймов. Вес и размеры см. в таблице размеров (на следующей странице).
4-дюймовые сливные отверстия входят в стандартную комплектацию; Индивидуальные варианты дренажа доступны по запросу.
Опыт выбора подходящих аксессуаров для кабельных лотков
Потребность в использовании лестничных систем для кабельных лотков в строительных проектах возрастает, поэтому при выборе аксессуаров для кабельных лотков тщательно учитываются. Но как узнать, какие аксессуары подходят для кабельного лотка? Каков стандарт аксессуаров? Bestray ответит на все ваши вопросы в этой статье.
1. Что такое аксессуары для кабельных лотков?
Принадлежности для кабельных лотков используются для обозначения типов Горизонтальный обдув 45 o /90 o , наружный вертикальный 45 o /90 o , внутренний вертикальный 45 o o , Т-образный, пересечение, прямой отвод… В стандарте TCVN 10688:2015 (IEC 61537):2006 раздел 3.5 упоминается как «Фитинги» и определяется как «Системный компонент, используемый для соединения, изменения направления , изменять размеры или заделывать кабельные лотки или сегменты лестницы. кабель».
Принадлежности для кабельных лотков являются сопутствующим оборудованием, поддерживающим лестницу для кабельных лотков, чтобы она хорошо функционировала. Задача аксессуаров для кабельных лотков состоит в основном в соединении лестниц кабельных лотков в соответствии с различными формами и трубами в соответствии с местом установки оборудования.
Принадлежности для лестниц для кабельных лотков часто продаются вместе с лестницами для кабельных лотков, чтобы покупателям было проще приобрести полный комплект подходящих лестниц для кабельных лотков.
2. Для чего используются аксессуары для кабельных лотков?
Аксессуары для кабельных лотков обычно составляют от 10% до 30% стоимости заказа, но играют очень важную роль при установке лестничных систем кабельных лотков для проектов. Кроме того, они поддерживают простое перенаправление системы кабельных лотков. Избегайте столкновений с системами в здании при установке, сокращайте расходы с помощью оптимальных уровней и используйте множество размеров, подходящих для размера работы.
Аксессуары для кабельных лотков можно использовать следующим образом:
Стабильное и надежное соединение с лестничной системой кабельных лотков
● Играют важную роль в обеспечении безопасности системы во время строительства
● Экономят время и силы при строительстве и монтаже
● Экономят площадь строительства и обеспечивают высокое удобство
● Разнообразный дизайн, высокая грузоподъемность и высокая эстетика для проекта.
3. Классификация аксессуаров для кабельных лотков и монтажных аксессуаров:
3.1. Пластина для сращивания
Пластина для сращивания — это аксессуар, предназначенный для соединения двух соединенных кабельных лотков между желобом и соответствующими аксессуарами или между двумя другими аксессуарами. Этот аксессуар делает кабельные лотки, кабельные лестницы более прочными и надежными. В настоящее время существует два типа соединения кабельных лотков: дискретное и непрерывное.
Соединители кабельных лотковСоединители кабельных лотков включают:
● Шарнирный вертикальный соединитель (вертикальный соединитель): используется для вертикального соединения кабельных лотков, изготавливаемых на строительной площадке.
● Шарнирная горизонтальная соединительная чаша (кожух для горизонтального выравнивания): приспособление для горизонтального соединения кабельных лотков, изготовленное по индивидуальному заказу на строительной площадке.
● Левое редукционное соединение (это существительное, используемое для обозначения редукционной муфты с направлением, которое идет прямо влево): с использованием уменьшения размера кабельного лотка влево.
● Правый редукторный соединитель (существительное, используемое для обозначения редукционной муфты с прямым направлением вправо): предназначен для уменьшения размера кабельного лотка вправо.
● Равномерно уменьшенный соединитель: аксессуар для соединения двух кабельных лотков разного размера. Кроме того, его также можно использовать для соединения двух разных кабельных лотков и принадлежностей.
Принадлежности для зажима лестницы3.2. Крышка
Крышка кабельного лотка (Крышка кабельного лотка) используется для закрытия кабельного лотка и защиты внутренней проводки и кабелей. В то же время покрытие желоба также защищает проводник от насекомых и воздействия внешней среды.
Крышка кабельного лотка Каждый тип крышки имеет свой дизайн и стандарты, подходящие для среды каждого проекта. Поэтому при выборе покрытия следует учитывать характеристики конструкции и строительной поверхности. Кроме того, крышка кабельного лотка должна иметь размеры и форму, подходящие для конструкции системы кабельных лотков.
Обычно крышки кабельных лотков классифицируются в зависимости от материала изготовления следующим образом:
● Предварительно оцинкованная крышка кабельных лотков (цинковое гофрированное железо): используется для внутренней установки, в сухих и вентилируемых местах. Преимущество этого продукта в гладком, однородном цинковом цвете, красивой эстетике, устойчивости ко всем внешним воздействиям, таким как грязь, насекомые… При разумной цене этой линии доверяют многие клиенты. использовать.
● Задняя оцинкованная крышка кабельного лотка (горячее цинкование): линейка аксессуаров, широко используемых в конструкциях, применяемых внутри и снаружи помещений. Они используются в основном в проектах, требующих высоких технических и товарных характеристик. Поэтому это покрытие кабельного лотка часто используется для проектов вблизи моря, химических заводов, сред с высокой щелочностью и т. д.
● Покрытие кабельного лотка с порошковым покрытием: это материал с доступной ценой, широко используемый и устойчивый к ржавчине.
Крышку обычно изготавливают из гофрированного железа, а затем поверхность обрабатывают электростатической краской. Таким образом, слой краски приклеивается к поверхности, чтобы предотвратить воздействие внешней среды. Они широко используются в зданиях, коридорах или вертикальных шахтах. Кроме того, цвет кабельных лотков также используется для обозначения и различения кабельных трасс, классификации кабельных систем и т. д. в конструкциях.
● Крышка кабельного лотка из нержавеющей стали: материалы из нержавеющей стали не ржавеют, не подвержены коррозии и обладают высокой прочностью. Как правило, они подходят для использования в различных средах.
Крышка кабельного лотка из нержавеющей стали пользуется доверием клиентов3.3. Кронштейн (поддерживающий механизм):
В стандарте IEC 61537:2006, раздел 3.7, «опорное устройство» определяется как «компонент системы, предназначенный для обеспечения механической поддержки и ограничения движения троса беговой дорожки»
В конструкциях стойка является частью строительного процесса, которая поддерживает систему лестниц кабельных лотков.
Они играют роль соединения и формирования компонентов кабельных лестниц и электрических лотков вместе.
Стойки в лестничной системе кабельных лотков включают:
● Опорная планка: используется для поддержки кабельного лотка на бетонном потолке.
● V-образное отверстие: используется для поддержки лестниц, желобов, кабельных лотков с двумя резьбовыми концами.
● Лестничная стойка для кабельных лотков – Eke: используется для поддержки лестниц, желобов, лотков вблизи стены.
● Заглушка: используется для герметизации конца кабельных лотков и кабельных лотков.
● Настенный опорный кронштейн для кабельного лотка: используется для фиксации, поддержки лотков, кабельных лестниц при прокладке вплотную к стене.
● Опорные ножки: используются для поддержки лестничной системы кабельных лотков на фиксированном расстоянии от пола.
Держатель кабельного лотка ● Перфорированная универсальная опорная балка (U-образная, C-образная): специализированное оборудование для изготовления стоек лестничных систем кабельных лотков, подвески труб на строительных площадках.
Аксессуары крепятся болтами и винтами для быстрой сборки с помощью инструментов.
● Универсальная опорная балка без перфорации: изготовлена из оцинкованной стали с порошковым покрытием толщиной около 2,0–2,5 мм. Продукт спроектирован таким образом, чтобы быть гибким, очень простым в установке и удалении, без какой-либо сварки, и может выдерживать большой вес проекта.
Неперфорированная универсальная опорная балка из стали с гальваническим покрытием3.4. Зажим
● Зажим для кабельного лотка в списке принадлежностей для кабельного лотка. Устройство используется для фиксации кабельных лотков и опор и бетонных полов. Они помогают системе кабельных лотков стать безопасной, ограничить риски и опасности при строительстве и эксплуатации. Существует два типа зажимов: фиксированный двойной зажим и фиксированный одинарный зажим.
● Зажим для кабельных лотков: основное применение – фиксация кабельных лотков к перпендикулярным плоскостям, таким как стены, бетонные полы, U-образные стержни и т.
д. Этот продукт помогает укрепить систему кабельных лотков, не повреждая их. Неожиданное смещение, деформация, искажение краев.
● Подвеска для труб: используется для соединения труб с узлами трубных эстакад для обеспечения крепления кабельных линий и трубопроводов электроустановок. Вешалки обычно изготавливаются из нержавеющей стали 304, нержавеющей стали 316 или оцинкованной стали с хорошей коррозионной стойкостью.
● Зажимная чаша (Зажим): отвечает за крепление кабельной лестницы к бетонному полу, кронштейну или V-образному отверстию… Размер зажимной чаши зависит от размера кабельного лотка.
Принадлежности для зажима лестницы3,5 . Прочее
Горизонтальный кабельный лоток – аксессуар, используемый для зданий, кондоминиумов, заводов, многоквартирных домов и т. д. Основная функция кабельного лотка – перенаправить путь кабельного лотка в соответствии с конструкцией здания.
● Сокращение вверх (сокращение живота, внутреннее сокращение): аксессуар, используемый для перенаправления системы кабельной лестницы перпендикулярно исходной плоскости и выполнения в направлении вверх.
● Вниз (назад, внешнее сжатие): это тот же самый аксессуар для перенаправления системы кабельной лестницы перпендикулярно исходной плоскости и работы в направлении вниз.
● Горизонтальный (L-образное сужение): этот тип аксессуара обеспечивает быстрое перенаправление системы кабельной лестницы в перпендикулярном направлении на той же плоскости.
● Горизонтальное (T-образное сужение) этот аксессуар делит систему желобов на три направления в одной плоскости.
● Горизонтальное соединение (Крест) отвечает за разделение системы желобов на четыре направления в одной плоскости.
3.6. Подвесной
Кабельные лотки выполняют ту же функцию, что и скобы. Они обеспечивают надежную и надежную фиксацию системы кабельных лотков на высоте. В настоящее время существует три популярных типа вешалок:
● Подвесные: предназначены для подвешивания к потолку лестниц, желобов, кабельных лотков, заводов, многоэтажек, квартир…
● Кабельные лотки с оптическими подвесами: используются для подвешивания кабельных лотков, этот тип обычно используется с небольшими кабельными лотками, поскольку для подвешивания в них используется только одна нить.
● Опора для подвесных лестниц, желобов, кабельных лотков: используется для подвешивания лестниц, желобов, кабельных лотков при монтаже систем кабельных лотков на потолке. В этом устройстве вместо винта используется подвесной кронштейн и V-образная опорная система.
4. Стандартные монтажные принадлежности
Национальный стандарт TCVN 9208:2012 (заменяющий стандарт TCXDVN 263:2002) Министерства науки и технологий содержит положения о стандартах для установки аксессуаров кабельных лотков для лестничных систем кабельных лотков, а именно:
● Для мест установки кабельных лотков. При необходимости кабельный лоток и лестничная система должны быть установлены вместе с усадкой кабельного лотка, соединением кабельного лотка, горизонтальным онемением, вышивкой крестиком, термоусадочной строчкой, крышкой лотка и другими аксессуарами кабельного лотка.
● Ширина кабельного лотка или лестницы не превышает 1200 мм, после каждого расстояния в 1–3 м должен быть кронштейн или оптическая подвеска.
При этом это расстояние должно быть согласовано с компетентным органом до начала строительства.
● Верхняя крышка лотка, кабельная лестница и дополнительные средства защиты должны легко сниматься.
● Расположение подвесок и кронштейнов должно быть тщательно помечено, чтобы соответствовать утвержденным первоначальным спецификациям.
● Кронштейны, оптические подвесы должны быть закреплены на строительных конструкциях или приварены к стальным нормам, вживленным в бетонную конструкцию потолка.
● Каждый кабельный лоток или лестница должны находиться в упругом положении на опорах или стропах.
● В местах, где кабели из кабельного лотка/лестницы входят в кабелепровод или другие средства ограждения, должны быть предусмотрены прочные опоры, чтобы предотвратить натяжение кабеля.
● Перед установкой лотка необходимо тщательно проверить кабельную лестницу и сопутствующие аксессуары, чтобы убедиться в отсутствии электрических или механических проблем.
5. Изготовление и установка аксессуаров для кабельных лотков на Bestray
5.1 Производство и установка аксессуаров для кабельных лотков на Bestray
Компания Bestray владеет заводом с полностью закрытым технологическим процессом, просторным складским помещением для материалов и отвечает высоким стандартам безопасности и качества. Наряду с системой современного и автоматизированного оборудования, импортированного из-за рубежа, производственная линия соответствует международным стандартам. Кроме того, высокая производительность машины позволяет выполнять большое количество заказов в соответствии с требованиями клиентов.
● Выбор материалов: все изделия изготавливаются из материалов из гофрированного железа, нержавеющей стали, алюминия и т. д. в зависимости от требований, предъявляемых к нам заказчиком. При этом изделие изготавливается со стандартной толщиной металла от 1,0мм до 2,0мм.
● Выберите размер и конструкцию, подходящие для системы кабельных лотков.
Аксессуары для кабельных лотков Bestray позволяют избежать столкновения систем в домах и на заводах при установке.
● Продукты помогают сократить расходы по лучшей цене для клиентов. Обеспечьте относительно высокую эстетику, разнообразие моделей и размеров, чтобы соответствовать системе кабельных лотков во многих проектах.
Нашей компании доверяют многие проекты, и она широко известна своими аксессуарами для кабельных лотков, изготовленными из лучшей нержавеющей стали и оцинкованного железа. Каждый продукт проходит тщательную проверку и проверку перед выпуском на рынок. Устройства антикоррозионные и обладают большой прочностью на растяжение. Мы изготавливаем эти аксессуары как по стандартным, так и по индивидуальным проектам.
5.2 Процесс установки аксессуаров для кабельных лотков:
Для каждого отдельного строительного проекта используется своя система кабельных лотков. Полное понимание общего процесса установки лестничной системы кабельных лотков необходимо для обеспечения прогресса проекта.
Ниже приведены 7 важных шагов при установке аксессуаров для кабельных лотков для проекта:
Шаг 1:
Определите маршруты силовых желобов в соответствии со строительными чертежами проекта. Далее определяют размеры от опорного вала до места установки. Затем отметьте положение установки деталей желоба управления маршрутом (угол, конец, ответвление) и размер маршрута в соответствии с детализированной реальностью (вверх/вниз, ответвление, перенаправление и т. д.). Оттуда определите точки для подвешивания желоба и места для сверления или создания технических отверстий в конструкции.
Этап 2:
Просверлите или сварите конструкцию, чтобы установить анкерные болты и подвески или кронштейны в отмеченных местах. В то же время убедитесь, что линия желоба прямая и ориентирована в соответствии с заданными осями. Затем просверлите или пробейте отверстия в конструкции в заранее определенных местах и. Обработайте отверстие путем наплавки, сглаживания или полировки.
Шаг 3:
Установите кабельный лоток на установленные опоры и в соответствии с проектом в заказе: сначала установите концевые, угловые и отводные детали, а затем установите прямые сегменты, соединяющие эти детали. Примечание: на прямых участках стальной край отрезка должен быть отшлифован или окрашен, прежде чем продолжить соединение следующего желоба с предварительно собранным кабельным лотком.
Шаг 4:
Подсоедините эквипотенциальные провода к стыкам кабельных лотков, требуемым заказчиком. Затем установите барьеры, опорные конструкции и вставьте зазоры в позициях через конструкцию здания в соответствии со спецификациями.
Шаг 5:
Проверьте и дополните установленную систему кабельных лотков: высота, порядок слоев желоба, расстояние между слоями и стандартной осью, горизонтальная или вертикальная и сплошная ось, отсутствие деформации… Кроме того, проверьте, добавьте и затяните болты, соединяющие кабельный лоток.
Для обеспечения безопасности рекомендуется удалить острые края края желоба, порезы и закрасить эти места.
Шаг 6:
Проверьте и отметьте готовый маршрут желоба на строительном чертеже проекта. Кроме того, необходимо проконсультироваться по проверке и приемке строительных пробных образцов. После этого уберите лишние материалы, поддерживайте порядок на строительной площадке.
Шаг 7:После завершения всех работ по протягиванию кабеля продолжайте проверять и ремонтировать кабельные лотки, если они отклонены из-за конструкции, а затем установите крышку кабельного лотка.
6. Информация о компании
Компания Bestray всегда была авторитетным адресом, специализирующимся на производстве и поставке лестниц для кабельных лотков, соответствующих высоким стандартам качества на рынке. Обладая более чем 15-летним опытом, накопленным за время нашей работы, мы надеемся предложить клиентам лучшие линейки продуктов.
Наши аксессуары для кабельных лотков высоко ценятся за их дизайн, дизайн и разумные цены.
