Водоотводные железобетонные лотки: типы и размеры

Различные железобетонные изделия упрощают строительство объектов. Их применение минимизирует расходы.

Железобетонный лоток занимает особенно важное место. Он применяется при сооружении дорожных магистралей, жилищных массивов, промышленных и коммерческих объектов.

Лоток – это готовая строительная конструкция, представляющая собой стальной каркас, залитый бетоном высокой прочности. Лотки внутри имеют П-образную или трапециевидную форму. Создают ложбину, в которую укладывают коммуникационные сети или из нее удаляют накопившуюся воду.

Для чего предприятия ЖБИ производят лотки

Строительство предполагает вложение больших инвестиций без возможности экономии на безопасности готового объекта. Производство конструкций, подобных лотку, на месте строительства не оправдывается тратами денежных, временных и человеческих ресурсов. Такой подход трудоемкий, длительный и дорогостоящий. Закупка готовых ЖБИ лотков удешевляет стройку в 2-3 раза. Поэтому ЖБИ изделия востребованы при строительстве и благоустройстве объектов.

Область применения ЖБИ лотков:

  • при сооружении дорожных магистралей, трамвайных и ЖД колей для отвода стоков из дорожного полотна и ЖД путей;
  • при укладке теплотрасс и каналов;
  • при укладке электрических магистралей.

Требования к железобетонным лоткам повышенные. Их укладывают в грунт, где на них воздействуют влага, резкие перепады температур и оказывает влияние процесс распада органических веществ. Поэтому лотки изготавливаются по действующему государственному стандарту 21509-85. Используется тяжелый бетон марки выше, чем М400. Класс стали не ниже А-1 и А-3. Качество исходных материалов влияет на цену лотков. При укладке модулей в агрессивную почву лотки для них производятся из сульфатостойкого портландцемента.

Каналы накрываются плитами перекрытия, чтобы не засорять коммуникационное пространство.

Главные разновидности лотковых изделий

Классифицируют лотки по предназначению, особенностям конструкции и монтажа.


В силу своих особенностей каждый вид имеет свои характеристики. Изготавливается по отдельной технологии с применением особой рецептуры бетона. Выделяют следующие виды железобетонных лотков:

  • дренажные лотки – часть водоотводящей системы при удалении дождевой, талой воды;
  • для теплотрасс и каналов – применяются в коммунальной сфере при прокладке подземных магистралей под трубопроводы с холодной и горячей водой, канализационных отводов, для обслуживания оранжерей и др.;
  • водоотводные – укладывают при сооружении дамб, перекрытий водоемов для отвода воды с дорожных и ЖД магистралей, взлетных полос;
  • кабельные;
  • дорожные лотки.

Дорожные лотки делятся на типыприкромочные и телескопические.

Прикромочные и телескопические лотки предназначены для сбора и отвода воды с дорожного полотна.

Устанавливаются вдоль дороги в местах частого скопления талой или дождевой воды.

Междушпальные и междупутные устанавливаются при укладке ЖД путей для устойчивости последних в местах скопления поверхностных вод и с рыхлой почвой.

Кабельные железобетонные лотки – достоинства продукции

Система электрической коммуникации нуждается в защите от негативных воздействий. Ограждают сеть подземными и наземными желобами из ЖБИ лотков. В них размещаются кабеля мощностью 30-500 кВт.

Форма кабельных лотков – скоба с круглыми или прямоугольными просветами. Стенки изделия зависят от вида кабельной линии, пролагаемой в желобе. Укладывают проходные и непроходные каналы.

Достоинствами использования железобетонных лотков при сооружении кабельных магистралей являются:

  • высокий уровень проходимости канала;
  • защита кабелей от внешних механических повреждений;
  • хорошая вентиляция;
  • продление срока эксплуатации электросетей;
  • простой доступ к сети;
  • возможность прокладки кабелей в плохом изоляционном кожухе;
  • широкий ассортимент ЖБИ лотков разного размера и конфигурации;
  • доступная стоимость лотков;
  • устойчивость лотков к агрессивной среде и механическим нагрузкам;
  • простота монтажа модулей.

Чтобы кабельный лоток соответствовал условиям эксплуатации, используется однородный состав бетонной смеси. Используется бетон повышенной прочности – В15, В20. Изделия не имеют воздушных пробок. Каркас изготавливается из сварной стальной сетки. Толщина прутьев в основе – 5-10мм.

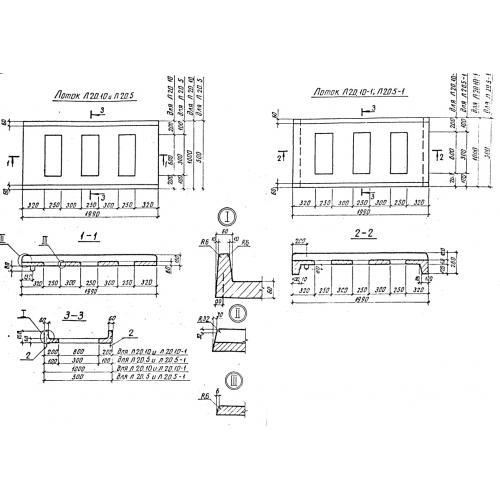

Железобетонный лоток – конструктивные особенности и типоразмеры

Конструкция железобетонного лотка представляет собой модуль с П-образным или трапециевидным сечением. Изделия монтируются в единый канал способом стыковки или накладки один на другой.

Чтобы конструкция получилась крепкой, надежной и устойчивой, используются следующие материалы:

  • цемент;
  • вода;
  • песок/гравий/щебень;
  • стальной каркас.

Цемент с водой вступают в необратимую химическую реакцию, производя клейкую смесь. При застывании она превращается в монолит. Песок, щебень не имеют подобных свойств. Это наполнители, добавление которых в различных пропорциях существенно меняет свойства готового материала.

Благодаря каркасу, который усиливает свойства бетона, железобетонные изделия получаются более прочными, устойчивыми к влаге, механической нагрузке и перепадам температур.

ГОСТ регулирует технологию производства и определяет диапазоны, в рамках которых изготавливаются ЖБИ лотки:

  • длина – 0,75-3,9 м;
  • ширина – 0,28-2,38 м;
  • высота – 0,28 – 1,28 м;
  • масса единицы – 100-2700 кг.

Также предприятия могут изготавливать серию железобетонных лотков по нестандартным размерам.

Как изготавливают лотки кабельные бетонные

ЖБИ конструкции производят предприятия, имеющие в распоряжении территорию и технологические мощности. Производство кабельных лотков осуществляется по следующему алгоритму:

  • заготовка каркаса – варка металлоконструкций нужного размера;
  • обработка антикоррозийными средствами;
  • смазывание литейной формы для легкого извлечения готового изделия;
  • фиксация каркаса в форме;
  • замешивание бетонной смеси;
  • заливание формы;
  • усадка, маркировка и сушка изделий;
  • извлечение из формы.

На предприятии обеспечивается четкое соблюдение всех норм и требований технических условий и производственных этапов. Поэтому готовые стройматериалы отличаются высоким качеством. На протяжении всего периода изготовления происходит точный контроль метрических показателей, выявление наличия дефектов.


Кабельный желоб GRC | Приподнятый кабельный желоб

Поставляется Thorne & Derrick | Продукция для кабельных желобов

GRC CABLE TROUGH

Подкладки Network Rail PADS Одобренные надземные и боковые системы кабельных желобов

GRC кабельный желоб и приподнятый кабельный желоб от BCM 900 04 изготавливаются из армированного стекловолокном бетона (СБК) и монтируются на уровне земли, над мостами и через железнодорожные туннели.

Новая облегченная конструкция кабельного желоба и приподнятого канала устраняет проблемы безопасности и безопасности E&P и S&T, включая защемление пальцев, «выскакивание» крышки и падение кабельных желобов между опорными стойками. Используя соединители из нержавеющей стали и уникальное крепление крышки, компания BCM создала надежную и простую в установке систему с большими допусками для монтажной бригады.

A pprov ed by Network Rail для защиты и управления путевыми кабелями



Кабельный желоб, одобренный GRC PADS, обеспечивает надежную поддержку и защиту силовых, сигнальных и коммуникационных кабелей низкого и среднего напряжения и доступен в стандартных размерах сетевых направляющих с внутренней шириной до 380 мм и внутренней глубиной до 300 мм для размещения диапазона кабельных конфигураций.

BCM Система кабельных желобов и каналов из GRC включает радиусные изгибы, каналы, крышки, стойки, кронштейны, устройства изменения высоты и направления, тройники и соединительные коробки. Это позволяет прокладывать непрерывные кабельные трассы на возвышенностях, таких как мосты, туннели, насыпи или вокруг путевых сооружений.

Преимущества кабельного желоба из стеклопластика
  • Легкая кабельная опора — 20 % веса бетонного кабельного желоба
  • Более длинные желоба из стеклопластика – установка проще и быстрее, чем желоба из бетона
  • Прочнее – без поломок
  • Готов к работе — установка кабельного желоба с помощью стандартных ручных инструментов
  • Огнестойкий кабельный желоб — одобрен Network Rail
  • Кабельный желоб с удобным доступом для труднодоступных мест у рельсов
  • Защита от ржавчины и гниения – пожизненная гарантия
  • Ударопрочный — крышки кабельных желобов не ломаются при падении
  • Антивандальная защита – надежные запираемые крышки предотвращают кражу рельсового кабеля
  • Утвержденный кабельный желоб — Network Rail и LU Лондонского метрополитена
  • Также Кабельные желоба из стеклопластика

Кабельный желоб – Поднятый желоб, одобренный Network Rail Силовые кабели LV HV S&T

Кабельный желоб GRC
Информация для заказа
Кабельный желоб GRC Номер детали Номер категории железнодорожной отрасли Утверждено PADS Длина Внутренняя ширина Внутренняя глубина Вес канала
Вес крышки
Единиц на поддоне
С-01-07 4/0

2000 мм 130 мм 130 мм 15 кг 11 кг 30
С-01-08 4/0

2000 мм 150 мм 200 мм 20 кг 12 кг 24
С-01-09 4/0 2000 мм 190 мм 130 мм 17 кг 14 кг 25
С-01-10 4/0 2000 мм 250 мм 130 мм 19 кг 17 кг 20
С-01-29 4/0

2000 мм 380 мм 130 мм 23 кг 28 кг 18
С-01-43 4/0

2000 мм 380 мм 300 мм 42 кг 28 кг 12
С-04-03 контакт T&D 3000 мм 160 мм 145 мм 21 кг 17 кг 48



Установка приподнятого кабельного желоба из стеклопластика
  • Вставьте изолятор стеклопластика между соединителем из нержавеющей стали и оцинкованным кронштейном стойки
  • Наденьте конец первого канала на разъем канала
  • Убедитесь, что отверстия в канале и соединителе совмещены, и закрепите их гайками, болтами и шайбами ​​
  • Наденьте конец второго канала на разъем канала
  • Убедитесь, что отверстия в канале и соединителе совмещены, и закрепите их гайками, болтами и шайбами ​​
  • Сдвиньте крышку первого кабельного желоба в положение
  • Вставьте замок крышки под крышку и расположите под разъемом
  • .
  • Задвиньте крышку второго кабельного желоба под фиксатор крышки, пока обе крышки не соприкоснутся
  • Затяните замок крышки с помощью соответствующего инструмента
  • .

Приподнятый лоток GRC

Кабельные желоба , поставленные для Network Rail и Лондонского метрополитена для поддержки изолированных электрических кабелей низкого и высокого напряжения, используемых для распределения электроэнергии и связи.

Запросить

Спецификации

Сплошной гофрированный кабельный лоток (малый размер)

вместимость
■ Легкий вес
■ Энергосберегающий
■ Долгий срок службы
■ Конкурентоспособная цена
Оптимизация конструкции днища и боковин с помощью метода конечных элементов (МКЭ), увеличение момента инерции днища для повышения грузоподъемности, сборка с помощью механического рычага и лазерная сварка обеспечивают надежность и точность, используя теплопроводность и теплообмен с воздухом, чтобы максимизировать тепло, выделяемое проводником кабеля в кабельном лотке, для полного рассеивания, тем самым снижая значение сопротивления, потери линий электропередач и улучшая коэффициент использования электроэнергии, достигая эффекта энергосбережения.

Спецификация Технический ресурс Упаковка

1. Размер

Товар

Ширина

Высота

Толщина

Длина

Примечание

(мм)

(мм)

Низ (мм)

(мм)

Кабельный лоток серии XMBG
(малый размер)

100

75

0,8

2000

Доступен индивидуальный заказ

150

75

0,8

200

100/150

0,8

300

100/150

1,0

400

100/150

1,0

2.

Описание модели



3. Материал и отделка (лист 1)

Код

Описание

Функция

Фото

Г

Предварительно оцинкованная сталь

Обычно для внутренних помещений, экономичный, высокопрочный, тяжелый, толщина цинка около 6 мкм, гарантия коррозионной стойкости 10 лет (среднее коррозионное состояние), широкое применение.

С

Нержавеющая сталь

Для внутренних и наружных работ, гарантия на коррозионную стойкость 30 лет (среднее коррозионное состояние), рекомендуемые материалы нового поколения, включая SS201, SS430, SS304, SS316.

А

Алюминиевый сплав

Для внутренних и наружных работ, отличная коррозионная стойкость, малый вес, защита окружающей среды.

ХДГ

Горячеоцинкованная сталь

Обычно для наружного применения, отличная коррозионная стойкость, но производственный процесс серьезно загрязняет окружающую среду, его постепенно заменяют нержавеющей сталью и порошковым покрытием.

Р

Порошковое покрытие

Покрытие эпоксидным порошком для предварительно оцинкованной стали, нержавеющей стали, алюминиевого сплава для обеспечения максимальной защиты, усиленной коррозионной стойкости, высокой твердости, гладкой поверхности, огнестойкости, влагостойкости, пыленепроницаемости, цвет может быть настроен в соответствии с линией марка, все более и более широко применяется.



4. Тип конструкции (лист 2)

Код

Описание

Функция

Фото

С

Сплошное дно

■ Подходит для помещений.
