Лоток кабельный железобетонный фото: Купить кабельные лотки и крышки в Санкт-Петербурге

Монтаж кабельных ЖБИ лотков: требования, СНИП, инструкции

Кабельные лотки – бетонные или железобетонные изделия для производства электромонтажных работ, предназначенные для подземного и наземного монтажа кабельных трасс. Они служат для защиты кабельной продукции от внешних воздействий, позволяют контролировать ее состояние и при необходимости проводить замену. Эти бетонные изделия широко востребованы при организации электроснабжения объектов производственного назначения, складских помещений, магазинов, административных зданий.

Виды кабельных лотков

Продукцию выпускают нескольких видов:

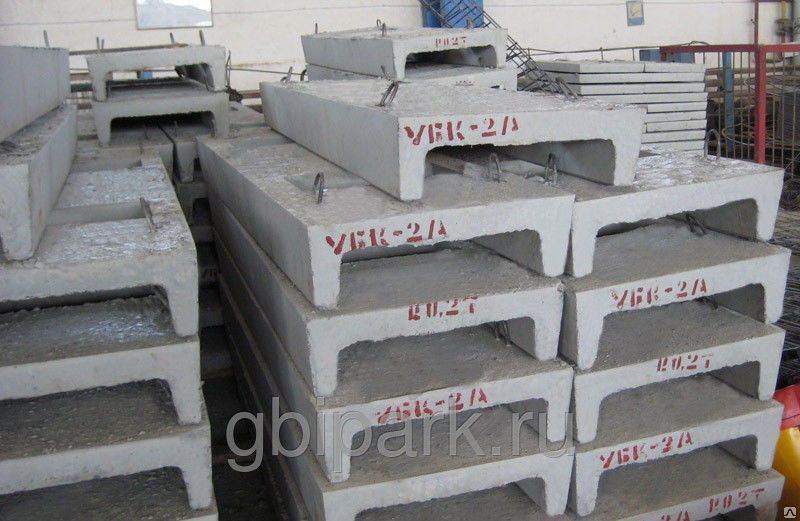

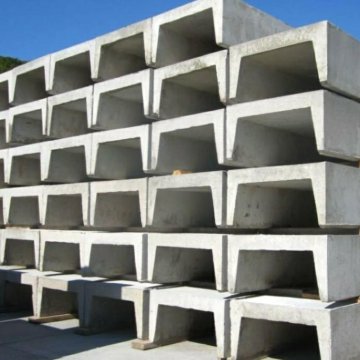

• УБК-1А и УБК-2А. Представляют собой изделия П-образной формы с отверстиями для дренажа.
• УБК-5А. Имеют прямоугольную форму и используются для накрытия лотков. Позволяют получить доступ к кабельной продукции при необходимости ее ремонта.
• УБК-9А с тремя отверстиями.
• Бруски БК-11А и БК-12А. Бруски имеют трапециевидную форму, служат основой для быстрого монтажа лотков.

Изделия, изготовленные из тяжелого бетона, отличаются высокой прочностью, надежностью и долговечностью.

Бетонная обойма

Бетонную обойму частенько называют «бетонной шубой», а процесс выполнения – омоноличиванием.

Бетонные водоотводные лотки устанавливаются в бетонную обойму, размеры которой определяются в зависимости от предполагаемых механических и динамических нагрузок на систему при эксплуатации, согласно Европейскому стандарту классов нагрузок EN1433.
Параметры бетонной обоймы для бетонных лотков

Нужно отметить, что характеристики всех элементов поверхностного дренажа должны соответствовать единому классу, и выполнение бетонной обоймы имеет особенности при разных классах нагрузки.

Так, например, для зон класса нагрузки A15 и B125 возможна упрощенная схема бетонной обоймы, не на всю высоту стенок лотка, с учетом размеров примыкающего покрытия (рис. 1 — с прилегающим штучным элементом мощения).

Для зон с классом нагрузки C250 бетонная обойма выполняется на всю высота желоба, а для зон с повышенными нагрузками D400 и E600 лоток бетонируется на всю высоту с учетом усиленной планки на бортиках. В основание обоймы вставляются фиксирующие стержни длиной 300 мм с шагом 0,5 м с каждой стороны канала. В качестве стержней рекомендуется применение арматуры A III, не менее Ø8 мм (рис. 2 — с прилегающим покрытием «асфальтобетонной дорожной одежды»).

При заливке бетонной обоймы следует предусматривать температурные швы перпендикулярно линии лотков, с интервалом 20 метров. При сопряжении с бетонным или асфальтобетонным покрытием необходимо обустройство технологического шва с использованием уплотнительного шнура ГОСТ 6467-79, герметика с эластичностью 200%, грунтовки на стыке лотка и покрытия, а также битумной мастики.

Особенности монтажа кабельных ЖБИ лотков

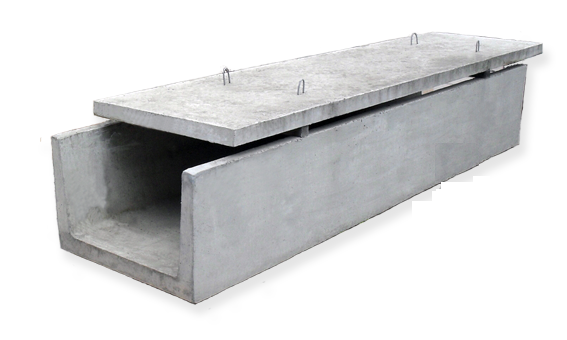

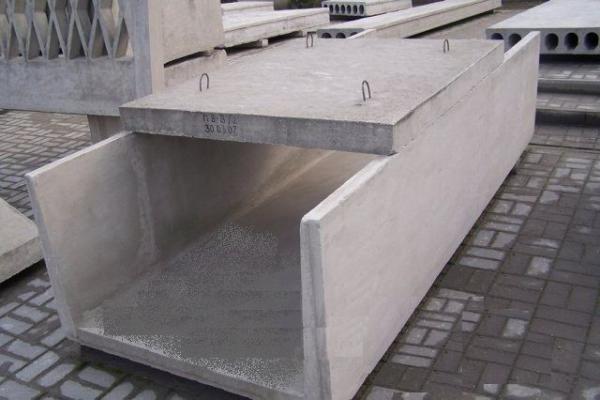

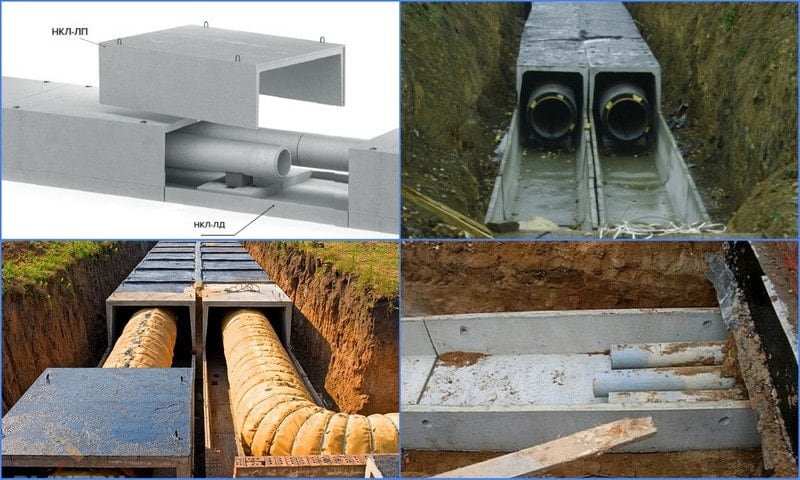

В комплект входят бетонные основание и крышка. Изделия могут использоваться для укладки кабелей, работающих под напряжением, не превышающим 1000 В. Монтаж кабельных лотков осуществляют в соответствии с ПУЭ и СНиП 3.05.06-85. Основные правила:

• Глубина их расположения – не более 2 м ниже уровня пола.
• При пересечении кабельных линий с другими инженерными коммуникациями должны соблюдаться определенные дистанции.
• Заполнение основания не должно превышать 50% от его объема. Эта мера предосторожности предотвращает перегрев кабелей.
• При монтаже кабелей в лотки для кабельных линий пучками количество проводов в одном пучке должно быть не более 12 штук. Диаметр пучка – не более 100 мм.
• На прямых горизонтальных участках кабели можно не фиксировать в ЖБИ.

Укладка на лотков на склона и откосах

В том случае, если строительство коллекторных или водосборных гидротехнических сооружений осуществляется на склонах или откосах используют телескопические лотки. Устройство канала при этом определяется необходимой пропускной способностью, а также рельефом местности и наличием дорог, строений и прочих коммуникаций, в соответствии с которыми выбирается глубина закладки канала, габариты и марка лотковых элементов. При этом необходимо учитывать нагрузку от грунта на выбранном участке. Различают следующую классификацию изделий:

• прикромочные лотки – находят применение при обустройстве различных водных сооружений, сборной конструкции на автомобильных дорогах;
• телескопические – используются для отвода сточных, грунтовых, ливневых вод при возведении мостов, различных зданий и сооружений, дорог, обустройстве придорожных территорий, как в промышленном, так и гражданском строительстве.

При укладке телескопические лотки размещаются последовательно друг за другом, так, чтобы сужающаяся часть одного изделия попадала в паз предыдущего.

Водоотводные шлюзы

Их применяют при прокладывании канализации, дренажных, коллекторных линий, для установки разных сегментов гидротехнических конструкций. Лотки железобетонные освобождают дороги от воды во время дождливой погоды.

Разновидности

Такого рода железобетонная конструкция может быть разных форм и размеров. По формам железобетонные лотки встречаются:

• п-образные;
• трапециевидные;
• параболические.

По технологии производства железобетонные желобы встречаются:

Преимущественные качества и характеристики

Железобетонным лоткам присущи некоторые недостатки:

Установка бетонных лотков

Для эффективной работы водоотводных систем, необходимо учитывать уклон поверхности к лоткам не менее 2%.

Основание бетонной обоймы заливается на уплотнительный грунт. После того как основание обоймы наберет 30% от прочности, на него допускается установка бетонных лотков.

Монтаж бетонных лотков рекомендуется начинать с опорных точек трассы, выпуклой торцевой частью, «папой», в сторону предполагаемого направления движения воды. Необходимо произвести герметизацию стыковочных швов эластичным герметиком на основе силан-модифицированых полимеров (МС-Полимер), твердеющих во влажной среде.

Подключение лотков к магистральной системе канализации лучше всего осуществлять через пескоуловитель. Трубопровод от пескоуловителя до первого канализационного колодца должен выполняться гладкостенной раструбной трубой.

После установки линий бетонных лотков и других элементов водоотвода важно проверить уровень их установки и подключение пескоуловителей к системе канализации. Уровень водоприемной решетки должен быть на 3-5 мм ниже примыкающего слоя для беспрепятственного попадания поверхностных вод в систему ливневки.

Для защиты от всплывания желоба, нарушения его проектного положения и качественного заполнения пространства, заливка пазух ведется послойно, в зависимости от высоты бортика лотка.

При необходимости углового соединения бетонных лотков, два желоба распиливаются алмазным диском на месте монтажа. Угол распила лотков равен половине требуемого.

Монтаж

Сборка дождевых линий водоотведения производится поэтапно:

• подготовка траншей;
• засыпка песчаной подушки, обеспечивающей заданный уклон;
• укладка желобов, выравнивание по осям и соединение в единую линию.

Если используются крупные изделия, сверху укладывают плиты. Они делают систему герметичной, препятствуют попаданию в полость посторонних предметов. Для небольших желобов используются чугунные декоративные решетки. Отливы иди отводящие канавки частных домов иногда используются в открытом виде, поскольку их размеры невелики. Так проще контролировать состояние системы, своевременно удалять мусор, устранять засоры.

Задачи водоотвода

Главное назначение устройства бетонных лотков — для отвода воды. Они особенно актуальны там, где выпадает большое количество осадков, а почва недостаточно рыхлая, чтобы принимать в себя большое количество влаги. Если не обустраивать водоотводные системы, участок на таких территориях быстро заболотится, на нем будут постоянно образовываться лужи, в которых неизбежно размножатся бактерии и насекомые.

Устройство водоотводных лотков необходимо, чтобы:

• отвести избыток талой или дождевой воды с территории;
• предотвратить загнивание корней растений;
• защитить фундаменты зданий от быстрого разрушения, неизбежного в условиях постоянной сырости;
• предотвратить затопление подвалов и цокольных этажей;
• обеспечить удобство перемещения по участку, площади, дороги, т. д.

Благодаря устройству бетонных лотков осадки направляются в канализационные колодцы, не размывая почву. Главное — выбрать подходящий тип изделий и правильно его уложить.

Основные виды

Технология укладки водоотводных лотков из бетона зависит от их характеристик. Стандартные параметры имеют вид:

• длина — 1000 мм;
• ширина — от 10 до 50 см;
• высота — от 90 до 760 мм.

Габариты и прочностные характеристики зависят от той нагрузки, для которой они предназначены. Лотки из бетона могут относиться к одному из следующих классов:

• С250 — подходят автомобильным трассам средней и маленькой интенсивностью движения, стоянкам для легковых машин;
• D400 — подходят оживленным трассам с высокой нагрузкой, промышленным предприятиям, гаражам, заправкам;
• E600 — подходят железным дорогам, автомобильным магистралям, крупным промышленным объектам;
• F900 — максимальный класс, подходящий даже для аэродромов, площадей для военной техники, тяжелых грузовых машин, логистических центров.

Для использования в частном секторе подходит класс С250.

Устройство

Сборка открытых участков дождевых систем водоотведения выполняется из специальных элементов, способных самостоятельно принимать и перемещать стоки в нужном направлении. Эти элементы укладываются вровень с поверхностью грунта, чтобы вода могла свободно поступать в систему. По сравнению с закрытыми сетями, такой способ водоотведения значительно проще и дешевле.

Ж/Б лотки для ливневой канализации представляют собой желоба, соединенные в непрерывную линию. Она соединяет дождеприемники или другие резервуары с коллектором. Другой вариант — подача стоков к месту сброса в водоем. Верхняя часть лотков может быть закрыта декоративной решеткой, а крупные изделия накрывают сплошной железобетонной плитой. Это делается для защиты лотка от попадания мусора, посторонних предметов, людей или животных. Плиты для ливневой канализации производятся вместе с лотками определенного размера и составляют единый комплект.

Конструкция желобов представляет собой прямоугольный или плавно закругленный в нижней части лоток, по которому перемещаются стоки. Изделия применяются для сбора и подачи стоков на участках наружной и внутренней дождевой канализации. Основным преимуществом считается простота конструкции, возможность ремонта или восстановления лотков. Нередко их изготавливают своими руками, используя для отливки простые самодельные формы.

Сборка сети производится методом последовательной укладки желобов в линию. Это позволяет обеспечить максимальное наполнение Ж/Б лотка ливневой канализации, исключить протечки.

Сборные варианты

Если устройство лотка проводится с помощью сборных бетонных блоков, тогда последние детали изготавливаются на месте проводимых работ. Первоначально потребуется очистить внутреннюю поверхность трубы, заранее покрыв ее защитным материалом (битумно-резиновой мастикой либо прочим материалом, которому свойственно сцепление с металлом).

Типы сборных асфальтобетонных лотков.

Укладка каждого бетонного блока на материал с битумной основой проводится ручным методом. При этом битумная эмульсия должна находиться в холодном состоянии. В местах болтовых соединений используются невысокие блоки. Как правило, устройство монолитных бетонных конструкций состоит из следующих этапов:

1. Очистка поверхности трубы.
2. Укладка лотка.
3. Уплотнение бетона по ширине лотка.

Уплотняется бетон с помощью металлической виброрейки. Возможно применять виброплощадки с рабочей цилиндрической поверхностью.

Устройство монолитных и сборных лотков не бетонного типа предусматривает изготовление блоков в заводских условиях с помощью специального оборудования. Первоначально потребуется обработать защитный слой катионной битумной эмульсией либо горячим битумом. Специалисты рекомендуют использовать битумную эмульсию, так как ее можно применять в холодном состоянии. В любом случае длина обрабатываемой полосы при монтаже блоков не должна быть больше 50 см.

Устройство бетонных блоков предусматривает их укладку на ранее обработанное основание ручным методом в противоположном направлении подачи данных изделий. Если асфальтобетонные блоки укладываются в трубах на строительном участке, тогда этот материал устанавливается сразу в двух направлениях от середины к торцам секции либо трубы. В местах соединения болтов монтируются сборные детали небольшой высоты.

Если предусмотрено устройство сборного лотка, тогда блоки доставлять к строительной площадке следует в специальных контейнерах с обустроенными полками. Изготавливаются они из гофрированных плоских листов. Укладывать блоки на полки можно в два ряда. При этом второй ряд укладывается плоской поверхностью вниз. Не допускается устройство блоков друг на друга в количестве больше четырех штук.

После завершения укладки бетонного лотка его поверхность обрабатывается специальной битумной эмульсией. Устройство лотка сборного типа считается завершенным тогда, когда битумная эмульсия полностью распадется. При этом поверхность данного материала становится гладкой, а цвет – черным.

В трубах перед монтажными работами применяется полимерная мастика холодного состояния либо битумно-бутилкаучуковая мастика горячего состояния. Перед нанесением данных веществ поверхность трубы рекомендуется очистить. Если используется мастика УТ-38Г, тогда потребуется следующий агрегат – С-562. Наносится данное вещество небольшим слоем толщиной в 2 мм. Для этого применяется форсунка. Для нанесения бутимно-бутилкаучуковой мастики МББГ-70 рекомендуется использовать соответствующую передвижную битумную установку. В противном случае применяется кисточка.

Кабельные лотки PitON: каталог, прайс

Безопасность подачи электроэнергии – главная цель и задача компании PitON. Любые монтажные работы в этой сфере не обходятся без кабеленесущих систем. Они повышают эксплуатационные возможности линий электропитания и минимизируют количество обслуживающего персонала, прячут большие пучки проводом и создают «красоту» в здании или на улице.

ЛЕСТНИЧНЫЕ ЛОТКИ СЕРИИ HP

ЛЕСТНИЧНЫЕ ЛОТКИ СЕРИИ HP

МОНТАЖНЫЕ ЭЛЕМЕНТЫ

• Монтажные элементы позволяют провести монтаж кабельных лотков в любой плоскости. Конструкция позволяет дополнять и взаимозаменять изделия.
• Монтаж не требует сварочных работ
• Быстрый монтаж
• 4 типа покрытия
• Постоянное обновление ассортимента

КАБЕЛЬНЫЕ ЛОТКИ ПЕРФОРИРОВАННЫЕ ОЦИНКОВАННЫЕ

Серия HP – это кабельные оцинкованные перфорированные лотки лестничного типа.  Выполнены они из малоуглеродистой стали.  Покрытие метала происходит разными способами: горячее цинкование с помощью погружения, оцинкование методом Сендзимира и холодная покраска специальным порошком. В любом случае толщина получается одинаковая – 1, 2 мм.

Главный плюс кабельного металлического оцинкованного лотка – открытая конструкция, которая позволяет большим кабелям не перегреваться, находиться в оптимальном температурном режиме. Система обладает высокими возможностями нагрузки, подходит для монтажа вне помещений и внутри.

ПРЕИМУЩЕСТВА КАБЕЛЬНЫХ ЛОТКОВ МЕТАЛЛИЧЕСКИХ С КРЫШКАМИ И БЕЗ

Высокая жесткость и несущая способность.

Возможность укладка объёмного кабеля.

Не накапливают влагу и не образуют конденсат, что создаёт защиту от высокой влажности и перепада температур.

Совмещаются со всеми листовыми лотками различной геометрии.  Аксессуары и крышки кабельных лотков серии HP предназначены укладки трасс любой конфигурации.

Длительный срок эксплуатации.

Быстрый доступ при необходимости ремонта.

Взаимозаменяемость элементов.

Удобство монтажа. Не требуется сварочных работ.

Сбор кабеленесущих систем осуществляется с помощью инновационного метода – «клинчинг».  Процесс представляет собой штамповку двух деталей друг в друга. Инструмент называется клинчер. Он прочно соединяет кабельные лотки, обладает виброустойчивостью. Такой способ повышает долговечность всей системы и трассы, не нарушая целостность оцинкованного покрытия стали.

В ЧЕМ ВЫГОДА СОТРУДНИЧЕСТВА С PITON

Электроснабжение – система, которая даёт «жизнь» любому зданию, сооружению, помещению. Специалисты компании PitON – это профессиональная команда, занимающаяся проектированием электротехнических систем, комплексной поставкой шинопроводов. Еще одно направление деятельности – производство кабельных оцинкованных лотков с крышками и других комплектующих для обеспечения энергией огромные площади.

МЫ ГАРАНТИРУЕМ:

хороший ассортимент и пополнение наименований кабельных лотков;

высокое качество и соответствие всем стандартам ГОСТ;

долговечность продукции;

выгодные условия и индивидуальный подход к каждому клиенту;

наличие всех монтажных элементов и аксессуаров кабельных лотков серии HP: держателей крышек, поворотов, соединителей, ответвителей, крышек;

сопровождение специалистов на всех этапах.

Кабельные лотки металлические оцинкованные с крышками от компании PitON – надежность, безопасность, долговечность. Минимальные усилия при монтаже, высокое европейское качество и низкая ценовая политика существенно сэкономят ваши средства. Мы всегда открыты для сотрудничества и готовы прямо сейчас проконсультировать по всем интересующим вопросам.
