Содержание

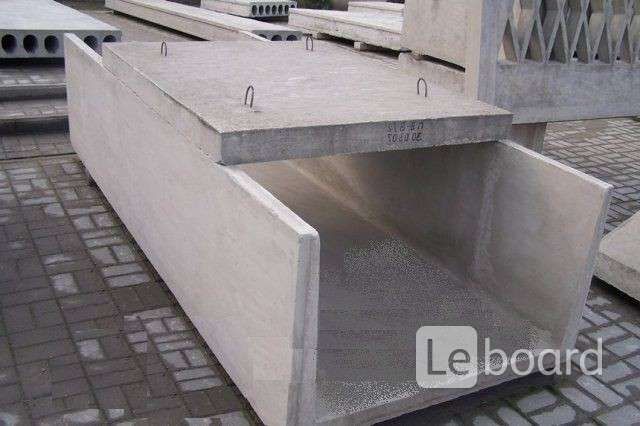

Железобетонные лотки: виды и характеристики

Чтобы защитить проложенные коммуникации от механических повреждений, коррозии, их помещают в специальные железобетонные лотки. В зависимости от предназначения существует несколько разновидностей железобетонных лотков:

  • водоотводные;
  • кабельные;
  • для теплотрасс;
  • дренажные.

Водоотводные шлюзы

Их применяют при прокладывании канализации, дренажных, коллекторных линий, для установки разных сегментов гидротехнических конструкций. Лотки железобетонные освобождают дороги от воды во время дождливой погоды.

Вернуться к оглавлениюВернуться к оглавлениюВернуться к оглавлению

Разновидности

Такого рода железобетонная конструкция может быть разных форм и размеров. По формам железобетонные лотки встречаются:

  • п-образные;
  • трапециевидные;
  • параболические.

Размеры изделий зависят от марки производителя. К примеру, фирма ЭРБА производит продукцию таких размеров: 0,72–6/0,4–1,84/0,38–1,32 – длина/ширина/высота, измеряющиеся в метрах.  Кроме того, водоотводный лоток встречается монолитный либо сборный. По предназначению шлюзы из железобетона разделяют на:

  • Прикромочные. Защищают дороги от вымывания водосточными водами. Монтируются на границе дороги и тротуара.
  • Телескопические. Используются зачастую в гористой местности. Формой походят на усеченный конус, благодаря чему сборный процесс изделия проходит бес сложностей.
  • Линейные. Имеют самый разнообразный сортамент, зачастую выпускаются в п-образном виде.
Трапециевидные водоотводные шлюзы.

По технологии производства железобетонные желобы встречаются:

  • Изготовленные посредством вибролитья – подразумевает под собой «утряску» залитого в форму раствора на вибростоле. При этом смесь ложится неровно – больше с внешнего края. Стоимость таких лотков маленькая, а вот качество довольно сомнительное. Данный метод считается очень старым и нецелесообразным.
  • Вибропресованные. Этот способ более современный и надежный. При нем используют высококачественный раствор, который помимо вибрирования прессуется под высоким давлением. В таких лотках качество безупречное.
Вернуться к оглавлению

Преимущественные качества и характеристики

  1. Никакой материал подобного предназначения по крепости, долговечности не способен конкурировать с железобетонными лотками.
  2. Практика показывает, что железобетонный желоб способен исправно прослужить 70 лет, за счет чего сей материал считается довольно экономичным.
  3. Крепость железобетонного лотка заслуживает всяких похвал, ведь он способен выдержать нагрузки колоссальной величины. Поэтому для прокладывания различных коммуникационных систем в районе дорожных участков, где постоянно присутствуют автомобильные потоки, следует использовать именно железобетонные желобы.
  4. Данные конструкции могут выстоять при значительных перепадах температур. Максимальные показатели термометра для желобов – 350 градусов, минимальные – -40.
  5. Благодаря своей массивности, тяжеловесности лотки после установки трудно сдвинуть с места. Поэтому им не страшны наводнения, сильные ливни, выход подземных вод.
  6. Железобетонная смесь устойчива к коррозиям, что имеет огромное значение для желобов водоотводящего характера.
  7. Данный материал является экологически чистым и безопасным.

Железобетонным лоткам присущи некоторые недостатки:

  1. Подобные конструкции много весят, из-за чего усложняется и требует некоторых затрат их доставка к месту назначения.
  2. Чтобы установить водоотводную линию из железобетона, потребуется помощь профессионалов. Простому человеку без опыта в одиночку этого достичь не удастся.
  3. Большой вес железобетонных желобов нуждается в основательном креплении. Поэтому для подобных сооружений возводится фундамент.
  4. Эстетически шлюзы из железобетонной смеси не особо привлекательные. Устранить сей недостаток можно посредством декоративных решетчатых крышек.
Вернуться к оглавлению

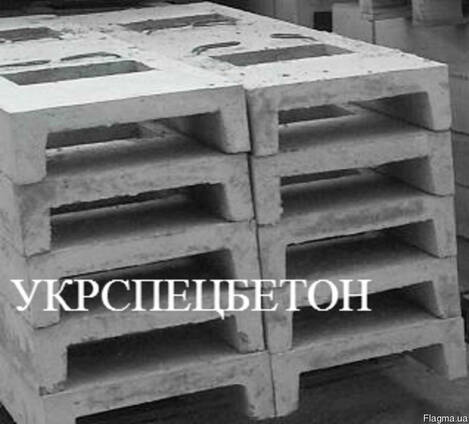

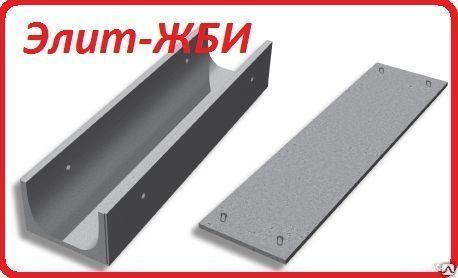

Кабельные лотки

Предназначение подобного типа лотков обуславливается поддержкой, а также защитой подземных и наземных электрокоммуникаций от разных негативных воздействий, способных повредить систему. Внутри этих желобов размещают кабеля, мощность которых варьируется от 35 до 500 кВ.

Кабельные желобы имеют форму скобы со стенками разной высоты. Высота стенок конструкции влияет на вид используемой кабельной линии. Здесь подразумеваются проходные и непроходные каналы. Для непроходных линий изготавливаются желобы с квадратными просветами. Через них осуществляется осмотр кабелей на наличие повреждений. Кроме того, выпускаются специальные защитные лотки под открытую электролинию.

Вернуться к оглавлению

Характеристики

  • Для производства кабельных лотков используется бетонная смесь марки В15, В20, В25, которая обеспечивает изделию повышенную прочность.
  • В качестве арматурного остова используется сварная клетка из стальных прутьев 6-10 мм шириной либо металлической проволоки диаметром 4 мм.
  • При изготовке желобов для кабелей желательно добиться однородности применяемого раствора. Готовая продукция должна быть без воздушных пробок.
Вернуться к оглавлению

Достоинства кабельных лотков

К положительным характеристикам изделий подобного типа относят:

  • хорошее вентилирование кабельной линии;
  • легкий доступ к кабелям;
  • повышенный срок службы, уровень крепости, устойчивости к различным негативным факторам;
  • широкий сортамент продукции, разрешающий выбрать то изделие, которое больше всего подходит;
  • возможность протягивать незащищенные провода, кабеля;
  • широкая ценовая политика, позволяющая приобретать нужную продукцию покупателям с разными доходами.
Вернуться к оглавлению

Область применения

Кабельные желобы монтируются в следующих местах:

  • сухие грунты;
  • зыбкая, сыпучая почва;
  • земли с верховодкой;
  • сейсмически активные районы;
  • промышленные сооружения;
  • производственные цеха.
Вернуться к оглавлению

Шлюзы для теплотрасс

Их предназначение – защищать трубопровод с горячей водой от воздействия грунтовых и талых потоков, осадков, химических веществ, впитываемых грунтом. У данного типа лотков самый высокий показатель крепости и стойкости к разрушительным силам окружающей среды.

Разновидности

Данный тип лотков разделяют на подвиды в зависимости от методики монтажа. Среди них выделяют:

  • желобные линии, накрытые сверху крышками;
  • каналы, в которых лотки как бы перевернуты вверх ногами – за основу идут крышки, на которых стоят лотки;
  • системы из желобов, лежащих друг на друге, скрепленных швеллерами. Для подобных трасс шлюзы изготавливают таких размеров, чтобы туда смог войти и легко передвигаться рослый человек.
Вернуться к оглавлению

Положительные характеристики желобов для теплотрасс

К таким качествам данных изделий относят:

  • легкий, беспроблемный монтаж, позволяющий значительно укоротить продолжительность выполняемых работ по прокладыванию труб;
  • крепость, а также долговечность, гарантирующие надежную оборону теплотрассы от разрушающих природных явлений на долгие годы;
  • простота сооружения, предоставляющая возможность без труда, за очень короткое время добраться до места деформации теплотрассы;
  • многогранность, позволяющая применять такие шлюзы под любые коммуникации;
  • щадящая ценовая политика, дающая возможность сэкономить как на покупке изделия, так и на его установке.
Вернуться к оглавлению

Изготовление и использование

Лотки для теплотрасс подходят как для обычной почвы, так и для «сложных» местностей с высоким уровнем подземных потоков, просадочными землями, сейсмической активностью около 9 баллов.

Обычно сверху тепломагистральных лотков кладутся крышки. Эти крышки отлично герметизируют теплотрассу, обороняют от грунтового давления, а также других явлений окружающей среды с негативным воздействием. Производятся желобы посредством вибролитья из тяжелых смесей. Чтобы придать изделию большей прочности, внутрь закладывается стальная арматурная основа.

Если установленная конструкция будет постоянно находиться под воздействием агрессивной среды, фасад изделия следует предварительно покрыть специальным защитным раствором.

Перед установкой лотка внутрь рва накладывается песок. Такая подушка обеспечит прочную связь железобетонной конструкции с землей. Места соединения желобов и крышек, а также просветы, используемые при перевозке и установке, уплотняются резиновыми заглушками, затем закладываются бетоном, дабы добиться монолитности конструкции.

Вернуться к оглавлению

В каких случаях используются?

Шлюзы для тепломагистрали применяются при:

  • прокладывании тепловых систем;
  • сооружении сточных канав;
  • установке дренажных линий;
  • герметичном прокладывании трубопроводов, а также других коммуникационных систем;
  • возведении гидротехнических, очистительных сооружений.
Вернуться к оглавлению

Дренажные лотки

Применяются при прокладывании водоотводов и иных коммуникационных систем.

Разновидности

Такого рода конструкции бывают нескольких разновидностей. В зависимости от типа нагрузки:

  • дождевые;
  • водосточные.

Подобные желобы применяются для отвода дождевых либо талых потоков как в жилом секторе, так и в промышленных зонах, дабы оградить постройки от затопления, сохранить целостность фундамента. Во время прокладывания железной дороги применяются такие виды дренажных лотков:

  1. междупутные;
  2. междушпальные.

Подобные изделия отличаются от других наличием специальных дырочек по бокам желобов. Именно через них вода попадает внутрь лотка, благополучно отводясь от железнодорожных путей.

Вернуться к оглавлению

Плюсы дренажных желобов

К положительным качествам данных конструкций относят:

  • долговечность: конструкции могут прослужить более 50 лет;
  • стойкость к повышенным нагрузкам, разрушениям;
  • выдержка сильных скачков температуры;
  • экологичность;
  • выносливость в плане коррозийных процессов.

Кабельные лотки для прокладки электропроводки: разновидности и критерии выбора

Одними из самых востребованных и распространенных электромонтажных изделий являются кабельные лотки. Их основное предназначение – упрощение процедуры прокладки кабельных линий и электрической проводки, обеспечение последующей защиты всех проводников от механических и других воздействий.

Несмотря на одинаковую функциональность, изделия отличаются по форме, структуре, дополнительным свойствам и материалу изготовления.

Что представляет собой кабельный лоток

Конструктивно кабельный лоток представляет собой закрытый или открытый короб, профиль, изготавливаемый из металла, поливинилхлорида и прочих материалов. Внутренняя часть изделия является полой и предназначена для размещения кабеля. Полная комплектация оборудования включает основание, к которому крепится проводка, и крышку, обеспечивающую относительную герметизацию содержимого, защищающую его от внешнего воздействия.

В среднем, ширина лотка варьируется в пределах 5-60 см, при этом длина может достигать 2-3 м. Как и в случае с материалами изготовления, различные лотки совмещаются друг с другом разными способами. В некоторых случаях используются винтовые соединения, в других – пазовые и т. д.

Обратите внимание! Независимо от конкретного метода, все соединительные элементы должны входить в комплект изделия. Помимо банального соединения двух лотков, крепления обеспечивают жесткость и прочность кабельной трассы.

Для того чтобы процесс монтажа был максимально прост и быстр, дополнительно можно покупать угловые соединители, разъединители, ответвители, переходники и лотки других форм (в виде креста, Т-образные).

При эксплуатации кабельных лотков повышается прочность, надежность и долговечность трассы.

к содержанию ↑

Виды и типы лотков для кабеля

По конструкции кабельные лотки бывают самыми разнообразными. Наиболее распространены перфорированные (в частности, несущие лотки НЛП), сплошные и решетчатые профили. К первым относятся лотки с наличием отверстий под естественную вентиляцию, что не позволяет их эксплуатировать в помещениях с высоким уровнем влажности. То же касается решетчатых коробов, в то время как сплошные – обеспечивают полную герметизацию электрической проводки.

По способу изготовления кабельные профили делятся на три разновидности:

  1. Катанный лоток – считается самым популярным из всех, что обусловлено простотой и дешевизной процесса изготовления. Для производства используется сплошной металлический лист, что приводит к существенному недостатку – вес на один погонный метр при одинаковой ширине значительно выше, чем, к примеру, у проволочных изделий. Катанные коробы бывают перфорированными и сплошными, но в обоих случаях изготавливаются из металла. Первые применяются во время установки горизонтальных трасс, вторые – подходят для монтажа систем в общественных местах, шахтах, на улицах.
  2. Лестничный лоток формируется за счет изготовления штампованных боковин. Эти элементы соединены друг с другом перемычками, подходят для установки открытых кабельных трасс, прокладки проводки в шахтах. Могут выдерживать большие нагрузки.
  3. Проволочный лоток производится из прочной проволоки. Для фиксации отдельных элементов используется сварочный аппарат (в точках перекрещивания). Отличный вариант для создания горизонтальных кабельных трасс. Способны выдерживать незначительную нагрузку.

к содержанию ↑

Материал изготовления

Основными материалами изготовления кабельных профилей являются:

  • металл;
  • поливинилхлорид;
  • железобетон.

Металлические лотки производятся методом штамповки из цельных стальных листов, которая подвергается дополнительной обработке для повышения антикоррозионной защиты:

  1. Холодное цинкование по методу Сендзимиры. Сталь в рулонах проходит через ванну с цинком. Уже после из рулона создаются лотки нужной формы. Данный способ характеризуется оперативностью, но конечное изделие получает лишь тонкий защитный слой. Таким образом, они идеально подходят исключительно для внутренних монтажных работ.
  2. Горячее цинкование – более сложный метод. Для начала создается короб, после чего уже готовое изделие опускается в ванну с расплавленным цинком. Это повышает защиту профилей, позволяя эксплуатировать их даже снаружи.
  3. Покраска эмалью. Способ может использоваться только как второстепенный, для незначительного повышения защиты.

Если устройство будет применяться в тяжелых условиях, то для производства берут листовую нержавеющую сталь. Данные изделия пользуются популярностью на предприятиях пищевой промышленности.

Пластиковые коробы характеризуются низкими прочностными параметрами, что существенно ограничивает сферу их применения. Профили подходят для прокладки силовых и телекоммуникационных кабелей малого или среднего сечения на жилых и промышленных объектах.

Обычно это компактные и легкие изделия.

Тем не менее, в некоторых случаях они будут крайне незаменимы за счет массы достоинств:

  • дешевизна по сравнению с аналогами из других материалов;
  • малый вес;
  • гибкость изделия, позволяющая во время прокладки с легкостью корректировать трассу;
  • эстетичность.

К недостаткам пластиковых профилей относятся:

  • слабая механическая прочность, поэтому в процессе эксплуатации изделия быстро изнашиваются;
  • деформация при нагревании;
  • не подходят для наружной прокладки кабеля и проводки.

Железобетонные изделия применяются для подземного или грунтового монтажа кабельных трасс. Их главным преимуществом является непревзойденная прочность и надежность, высокая защита от воздействия влаги и других негативных факторов при размещении в грунте. Зачастую это более габаритные изделия, не имеющие альтернатив при установке огромных подстанций. Крышка может изготавливаться как из железобетона, так и из стали или асбоцементной смеси.

к содержанию ↑

Вид конструкций

Конструктивно различают лотки открытого или закрытого типа, с перфорацией или без нее. В обоих случаях речь идет о П-образных изделиях, но к закрытым профилям добавляется крышка, герметизирующая внутреннее содержимое.

Наличие перфорации хорошо для естественной вентиляции и охлаждения кабельной трассы без применения дополнительных кулеров. С другой стороны, мелкие отверстия могут привести к попаданию влаги, поэтому перфорированные коробы преимущественно используются внутри теплых и сухих помещений.

к содержанию ↑

Способы крепления

В случае с железобетонными кабельными лотками все ясно: они просто закладываются в заранее выкопанные траншеи, затем прячутся под слоем земли. Металлические и пластиковые профили могут крепиться к стене четырьмя основными методами. Все зависит от конкретных крепежных элементов:

  • саморезы;
  • жидкие гвозди;
  • «клопы»;
  • дюбель-гвозди.

Саморезы обычно используются в процессе крепления лотков к деревянным изделиям, тогда как дюбель-гвозди подойдут для фиксации к бетонным стенам. «Клопы» – это саморезы по металлу. Они могут применяться тогда, когда возникает потребность установки профиля на металлические стены толщиной до 2 мм.

Нередко ни один из трех перечисленных методов не подходит. Например, вы не можете использовать дюбели и любые саморезы для установки лотков на стены, облицованные плиткой. В таком случае на помощь приходят жидкие гвозди.

Внимание! Жидкие гвозди не способны выдерживать значительную нагрузку, поэтому с их помощью можно фиксировать только пластиковые профили.

к содержанию ↑

Критерии выбора

Первый фактор, влияющий на выбор лотков для прокладки трасс, – тип кабеля, который будет прокладываться внутри профиля. Параллельно нужно учитывать и размеры короба, влияющие на максимально допустимое количество проводов того или иного сечения. Также не стоит забывать о более банальных критериях:

  • безопасность;
  • долговечность;
  • универсальность составляющих системы;
  • конечная стоимость трассы.

Для начала обратите внимание на диаметр используемого кабеля и количество проводов, которые планируется прятать в лотке. В зависимости от конкретных значений подбираются высота профиля и толщина стенок. Обязательно следует делать запас: высота борта должна быть больше диаметра одного кабеля или целого пучка (если укладываются несколько проводов).

Важно! При выборе ширины следите за тем, чтобы все провода с легкостью уместились в лотке. Для вычисления этой величины можете сложить диаметр всех кабелей или пучков, размещаемых внутри.

Далее обратите внимание на минимальный радиус изгиба укладываемого кабеля. Надежные и проверенные производители обязательно указывают данный параметр на оплетке. Радиус изгиба кабельной трассы должен быть больше данного параметра, чтобы избежать повреждения в результате напряжения.

Каждому кабелю предъявляются уникальные требования по отводу тепла. Степень нагрева электрической проводки зависит от того, какая энергия проходит через нее. При нагреве любого кабеля наблюдается ухудшение его мощностных характеристик, поэтому в лотках предусматривается отдельное пространство для отвода тепловой энергии. Это позволит вам сэкономить деньги на проектировании трассы: если кабель не подвергается нагреву, то достаточно будет купить узкий профиль нужной высоты в зависимости от первого критерия. Вы ориентируетесь только на диаметр проводов или укладываемых пучков.

Если же кабель может нагреваться, то в таком случае лучше выбирать короб большой ширины с низкими стенками. В таком случае кабель должен размещаться только в один слой! Перфорированные и проволочные профили считаются идеальными для прокладки кабеля с максимально высокими требованиями по теплоотводу.

Обратите внимание! Обязательно следует учитывать общий вес кабельных пучков, размещаемых в лотке. От данного параметра зависит несущая способность конечной системы.

Чем толще будет сталь, из которой производится профиль, и выше стенка, тем больше максимальная нагрузка, которую выдерживает трасса. В этом плане самыми надежными являются лестничные лотки, в то время как наименьшую несущую способность имеют проволочные профили.

Класс защиты от пыли и влаги – не менее важный параметр, когда речь заходит о выборе кабельных лотков. Любой производитель обязательно указывает степень защиты на наружной оболочке изделия. Проволочные лотки не могут защитить кабель от воздействия влаги, поэтому либо трасса должна прокладываться в сухих и теплых помещениях, либо сама проводка должна быть надежно защищена от этого негативного фактора. Максимальная степень защиты гарантируется в том случае, если используется неперфорированный оцинкованный короб закрытого типа (с крышкой для герметизации).

Кабельные профили следует выбирать и по степени антикоррозионной защиты. Температура окружающей среды, влажность воздуха, воздействие химически агрессивной среды, морской ветер с высоким содержанием соли – от всего этого зависит долговечность кабельной трассы. Оцинкование металлических лотков позволяет существенно повысить защиту от коррозии. При этом уровень устойчивости к коррозии напрямую зависит от слоя цинка: чем он толще, тем выше стойкость.

При эксплуатации кабельной линии внутри зданий можно применять профили, защищенные методом холодного цинкования. Это могут быть изделия, оцинкованные гальванически или конвейерным методом. В тех случаях, когда трасса функционирует на открытом воздухе и в комнатах с высокой влажностью, необходимо выбирать коробы с горячим цинкованием.

Для кабельных линий пищевой и химической промышленности обязательно следует выбирать лотки из нержавеющей стали. Если изделия будут эксплуатироваться в условиях особо агрессивной окружающей среды, то нужно покупать профили с дополнительным лакокрасочным покрытием.

Обратите внимание на скорость установки и стоимость системы. Мы указали данные параметры вместе неспроста: любые конструктивные решения, ускоряющие и упрощающие монтаж, повышают стоимость конечного продукта. Более дешевые изделия представляют собой прямые профили, для крепления которых применяются дополнительные соединительные элементы и резьбовые детали.

Перфорированный и неперфорированный лотки на сегодняшний день являются незаменимыми электротехническими изделиями, не просто упрощающими монтаж кабельных трасс, но и защищающими электрическую проводку от негативных воздействий окружающей среды. К их выбору следует подходить с большой осторожностью, учитывать сразу несколько важных критериев, которые повлияют на качество, надежность и долговечность будущей трассы.

Кабельные лотки для прокладки электропроводки: разновидности и критерии выбора

Кабельные лотки. Виды и монтаж. Применение и параметры

При производстве электромонтажных работ кабельные лотки необходимы для прокладки магистральной линии питания электроэнергией с большой нагрузкой на значительные расстояния.

Они защищают кабели от внешних повреждений, сохраняют эстетичность помещения, скрывают кабели, которые не подходят для интерьера помещения. Конструкция кабельных лотков не представляет сложности и выполнена в виде желоба из различных материалов, с крышками и перфорацией.

Внутренняя поверхность желоба обработана, во избежание повреждения кабеля при укладке. В такие лотки можно укладывать как один, так и несколько кабелей.

Виды лотков
Лотки разделяются на несколько видов по материалу изготовления:
  • Металлические.
  • Пластмассовые.
  • Оцинкованные.
  • Железобетонные.
  • Бетонные.
Металлические кабельные лотки

Такие лотки изготавливают из низкоуглеродистой или нержавеющей стали, а также оцинкованного железа. Наиболее популярными стали лотки из оцинкованной стали, так как она имеет наилучшие эксплуатационные свойства и коррозионную стойкость, в сравнении с черным металлом. Их стоимость ниже лотков из нержавейки.

Кабельные лотки из оцинкованного железа
В свою очередь лотки из оцинковки разделяют на:
  • Лестничные лотки.
  • Неперфорированные лотки с крышкой.
  • Перфорированные лотки.
  • Проволочные лотки.
Лестничные

Лестничный тип лотков используется при условии установки опор для открытой укладки электрической проводки, действующей под напряжением до 1 кВ.

Лотки производят из оцинкованной стали толщиной 1,2 мм. Для удобства установки применяют поперечные перекладины, и другие дополнительные элементы.

В лотки разрешается укладка как силовых, так и маломощных кабелей. К кабелям, расположенным в лотках, имеется свободный доступ для ремонта и техобслуживания.

Неперфорированные лотки с крышкой

Такие лотки рассчитаны для установки силовых и маломощных проводов в виде пожарных, охранных или информационных проводов, в любых помещениях. Лотки состоят из крышки и основания.

При монтаже основание жестко фиксируется на поверхности, в лотки укладываются провода и кабели, сверху закрывается крышка. Такие лотки дают возможность создания электрической сети, при этом сохранив все достоинства наружной сети: мобильность, удобство установки, малая стоимость, изменение формы, высокая безопасность, сохранение внешнего вида помещения.

Перфорированные лотки

Такие лотки выполнены из оцинкованного металла с перфорированной основой. Его еще называют кабельным коробом или металлическим кабель-каналом. Перфорированный лоток можно монтировать с крышкой и без крышки, которая позволяет повысить защиту проводки, и расширяет область использования такой конструкции. Перфорированный вариант является оптимальным для кабелей напряжением до 1000 вольт.

Основной особенностью конструкции является боковая перфорация в виде отверстий по всей длине лотка. Это облегчает монтаж кабелей. Через отверстия удобно закреплять кабели в лотке. Перфорация предотвращает перегрев кабеля.

Другой особенностью являются штампованные края, помогающие быстро соединять конструкцию внахлест. На крышке лотка имеется заземление, что создает безопасность для человека.

Существует три вида перфорированных лотков по материалу изготовления из:
  • Нержавеющей стали.
  • Оцинкованного металла.
  • Металла горячего цинкования.
Проволочные лотки

Кабельные лотки из проволоки изготавливают из оцинкованной стальной проволоки, и используются для монтажа открытых линий кабелей на промышленных объектах и жилых домов.

Силовые кабели допускается прокладывать вместе с проводами малой мощности. Проволочные модели лотков допускается монтировать в замкнутых и открытых пространствах.


Достоинства
  • Малая масса сочетается с необходимой надежностью и прочностью.
  • Возможность вентиляции кабелей.
  • Удобный доступ для контроля кабеля.
Пластиковые кабельные лотки

В жилых помещениях, офисах чаще всего используют кабельные лотки, выполненные из ПВХ пластика. Их допускается использовать для укладки кабелей до 400 вольт, а также проводов телекоммуникаций внутри помещений для открытой проводки.

Пластиковые каналы для кабелей состоят из пластикового желоба с крышкой, которая закрывается на защелку. Желоб лотка бывает полым, либо со съемными разделителями.

Пластиковые лотки для кабелей делятся на виды, в зависимости от уровня размещения:
  • Простые. Служат для разводки сетей, сохранения их от повреждений.
  • Парапетные. Их установка осуществляется на рабочем уровне (на уровне рабочего стола). Внутренняя часть лотка может иметь разделители, для изоляции проводов разных функций. В таком случае имеется возможность монтажа розетки непосредственно на пластиковый лоток.
  • Плинтусные. Предназначены для монтажа кабелей по низу помещения.
  • Напольные. Служат для защиты кабелей, проложенных по полу.
  • Карнизные. Их монтаж производится наверху под потолком.

Подобные лотки из пластмассы имеют некоторые достоинства и недостатки.

Преимущества
  • Имеют невысокую стоимость.
  • Малый вес, что облегчает процесс монтажа линии.
  • Простая и легкая корректировка конструкции.
  • Эстетичность после монтажа.
  • Удобный уход и обслуживание.
Недостатки
  • Значительная подверженность износу, в отличие от металлических лотков.
  • Не выдерживают повышенной температуры, деформируются при нагревании проводов, что приводит к преждевременной замене.
  • Пластиковые лотки используются только для внутренних работ, наружный монтаж не рекомендуется.
Оцинкованные кабельные лотки

Перфорированные оцинкованные лотки служат для обеспечения защиты силовых кабелей до 1000 вольт большой длины. Размер перфорации в корпусе канала может быть размером в несколько сантиметров.

Достоинства
  • Укладка кабелей снаружи и внутри зданий.
  • Возможность проведения линий в любых помещениях.
  • Удобный доступ для профилактики конструкции.
  • Перфорация создает возможность вентиляции кабелей.
  • Монтаж лотков допускается осуществлять на вертикальной и горизонтальной поверхности.
Размеры

Все лотки для кабелей делятся по размерам, и имеют большую классификацию для любых размеров. Высота лотка составляет от 35 до 110 мм, толщина стали от 0,75 до 1,25 мм, ширина лотка от 50 до 600 мм. У лотков стандартная длина 3005 мм. Перфорация чаще всего равна 9 х 22 мм.


Монтаж

При укладке кабелей необходимо разместить в лотке наибольшее количество кабелей и проводов. Значительная нагрузка на лотки для кабелей может привести к падению конструкции, поэтому необходимо особое внимание уделить методу фиксации и укладки проводников в канале.

Существует несколько способов крепления лотков, рассмотрим из них основные.

Фиксация на вертикальной стене

Популярным методом крепления стало использование кабельных полок и кронштейнов. Полки можно зафиксировать к стене на стойки из профиля. Достоинством полок считается возможность прокладки разных уровней каналов отдельной установки, параллельных друг другу.

Особенность применения кронштейнов и полок
  • Простая установка.
  • Надежная конструкция.
  • Установка в горизонтальном и вертикальном положении.
  • Большое количество видов изделий.
Заземление

Современные стандарты обязывают монтировать заземление при установке лотков для кабелей. Если сеть проходит по наружным границам здания, то необходимо выполнять молниезащиту лотков для обеспечения защиты человека от удара молнии, предохранения устройств от замыкания, для противопожарной безопасности.

Кронштейны для фиксации лотков

Кронштейн для лотков – это металлическая конструкция, служащая для удержания лотков для кабеля, разных видов при закреплении их на стенах и потолке.

При установке трассы в горизонтальной и вертикальной поверхности чаще всего применяют кронштейны, консоли и полки. Они могут монтироваться непосредственно на стену, либо на вспомогательные профили, для создания надежной, долговечной конструкции.

На потолке кабельные лотки крепятся аналогично стене. Отличие состоит в том, что полки для трассы монтируются к монтажному профилю и потолочным опорам, стойкам. Кабельные лотки крепятся к потолку с помощью потолочных кронштейнов.

Фиксация лотков к потолку

Железобетонные

Такие лотки применяются для подземной и поверхностной установки. Они приобрели большую популярность, так как электрические сети нуждаются в защите от вредного действия грунта. На изделия из железобетона грунт не оказывает никакого влияния.

Через железобетонные лотки можно легко контролировать состояние кабелей, проводов, а также менять их, подняв плиты перекрытия. Основным достоинством их является надежная защита кабелей.

Такая конструкция изготавливается из стальной обрешетки и тяжелого бетона. Чтобы в полость лотка не попадала грязь, применяют плиты перекрытия, которые лоток закрывают сверху в качестве крышки. Плиты также изготавливают из бетона.

Бетонные

Бетонные лотки используются для укладки энерготрасс и силовых кабелей, а также различных коммуникаций. Они защищают от вредного воздействия внешней среды линию сети.

Каналы из бетона изготавливают из тяжелых типов бетона, без применения металлической арматуры. Этот специальный материал имеет высокую прочность и сохраняет свои качества при любых температурах, не пропускает воду.


Преимущества бетонных лотков в отличие от других видов лотков:
  • Защита сети от действия вредных факторов внешней среды.
  • Свободный доступ для вентиляции.
  • Устойчивость к воздействию грунта.
  • Удобный доступ для обслуживания, профилактики и ремонта сети.
Похожие темы:

Бетонные лотки для кабеля


Лотки кабельные (ЛК)

УСЛОВНОЕ ОБОЗНАЧЕНИЕ: ЛК 75.30.30 ЛК – лоток кабельный 75 – длина 30 – ширина

30 – высота

Область применения:

ХАРАКТЕРИСТИКИ Лотки кабельные (ЛК):

Наименование Размеры, мм Масса,кг Объём,м3 Цена,руб Длина — l Ширина — b Высота — h
Лотки кабельные (ЛК)
ЛК 75. 30.3074028028080*528
ЛК 75.30.45740280430130*910
ЛК 75.45.30740430280120*720
ЛК 75.45.45740430430 150*950
ЛК 75.45.60740430580200*1320
ЛК 75.60.30740580280130*800
ЛК 75.60.45740580430180*1180
ЛК 75.60.60740580580230*1520
ЛК 75.60.90740580880380*2508
ЛК 75.90.45740880430230*1430
ЛК 75. 90.60740880580280*1620
ЛК 75.90.90740880880430*2840
ЛК 75.120.457401180430340*2240
ЛК 75.120.607401180580400*2320
ЛК 75.120.907401180880500*3300
ЛК 75.120.12074011801180680*4490
ЛК 75.150.457401480430400*3170
ЛК 75.150.607401480580450*2600
ЛК 75.150.90 7401480880630*3650
ЛК 75.150.12074014801180780*5150
ЛК 75. 180.607401780580600*3950
ЛК 75.180.907401780880730*4234
ЛК 75.180.12074017801180950*5510
ЛК 75.210.907402080880880*5680
ЛК 300.30.452990280430500*3300
ЛК 300.45.302990430280450*2880
ЛК 300.45.602990430580800*5120
ЛК 300.60.602990580580880*5630
ЛК 300.60.9029905808801480*10200
ЛК 300.90.452990880430900*5940
ЛК 300. 90.6029908805801130*6780
ЛК 300.120.45299011804301350*7830
ЛК 300.120.60299011805801550*9300
ЛК 300.120.1202990118011802700*16200
ЛК 300.150.45299014804301630*9780
ЛК 300.150.60299014805801850*11100
ЛК 300.150.90299014808802500*15000
ЛК 300.150.1202990148011803130*18780
ЛК 300.180.60299017805802400*14400
ЛК 300. 180.90299017808802900*17980
ЛК 300.180.1202990178011803780*22680
ЛК 300.210.90299020808803450*21900
ЛК 300.30.30-129902802803300,132000
ЛК 300.45.45-129904304306000,243240
ЛК 300.60.30-129905802805300,212800
ЛК 300.60.45-129905804306800,273400
ЛК 300.60.60-129905805808800,353400
ЛК 300.60.90-1299058088014800,593400
ЛК 300. 90.45-1;329908804309000,363800
ЛК 300.90.60-1;3299088058011300,45

Металлические кабельные лотки — применение, типы и размеры

В современном здании много внимания уделяется монтажу системы энергоснабжения. Даже в обычной квартире в ход идет несколько сотен метров кабеля, что уж говорить о крупных коммерческих или индустриальных объектах! Кабельный лоток — это конструкция, незаменимая при монтаже энергосистем, поскольку позволяет облегчить прокладку кабеля. Производится она обычно из металла, который обработан антикоррозийным покрытием.

Применение металлических кабельных лотков позволяет значительно повысить рентабельность эксплуатации здания и надежность функционирования инженерных сетей, а также помогает избежать механических повреждений.

Качественные лотки для укладки кабеля позволяют создавать системы сложнейших конфигураций, с различными поворотами, креплениями и разветвлениями. Металлические кабель каналы выглядят аккуратно и эстетично, независимо от того, какого они размера и для каких целей устанавливаются. Оцинкованные стальные лотки монтируются как с крышкой, так и без нее. Первый вариант обеспечивает более качественную защиту проводов от влияния окружающей среды.

Типы кабельных лотков

Лотки для проводов изготовляют из стального прута или тонколистовой нержавеющей стали. Стойкость к коррозии обеспечивается в основном путём оцинкования. Хотя стандартный оттенок металлических элементов серый, изделия окрашивают в любой цвет по шкале RAL.

Лотки для укладки кабеля бывают следующих видов:

  • сплошные,
  • перфорированные,
  • проволочные,
  • лестничные.

Сплошные лотки подходят для помещений с повышенной влажностью. Перфорированные металлические лотки имеют небольшой вес, что значительно упрощает монтаж. Используются для прокладки кабельных трасс с целью организации электрических систем в жилых, офисных и торговых помещениях. Проволочный кабельный лоток прокладывают в горизонтальном и вертикальном направлениях внутри помещений. Лестничный лоток отличается высокой несущей способностью и применяется для монтажа силовых кабелей в цехах, административных зданиях, жилых домах. Эксплуатируется в открытом пространстве.

Размеры кабельных лотков

Металлические лотки для кабеля производят в нескольких стандартных типоразмерах. Это касается и высоты бортика, и длины, и ширины конструкции.

Высота борта варьируется от 30 до 200 мм, длина лотка – от 2 до 3 м, ширина основания– от 50 до 800 мм, а толщина стали 0,7 — 2 мм. Выбор лотков осуществляется, исходя из того, что нужно получить в конкретной ситуации. Если нужно купить кабель лоток определенного типоразмера, то к нему нужно покупать и свой набор фурнитуры, а в каждой ситуации он разный, хотя в него обязательно входят соединители и угловые элементы.

Монтаж металлических кабельных лотков

Хотя каждый производитель прилагает к товару инструкцию, есть определенные правила, которые сохраняются для любых видов железных лотков. В частности, при выборе способа монтажа учитывается тип кабеля, ради которого устанавливают сам лоток, высота его прокладки, вид используемых крепежных элементов, особенности здания.

Кроме того, хотя лотки для электропроводки практически всегда сделаны из металла, для их производства могут быть использованы разные сплавы. Например, не у всех есть защита от коррозии в виде цинкового покрытия, а она необходима для того, чтобы обеспечить прочность всей конструкции в целом.

Преимущества лотков для укладки кабеля

При выборе лотков для проводов, надо помнить плюсы металлических изделий — прочность и способность выдерживать серьёзные нагрузки. Конструкциям присущи и другие преимущества:

  • Простота монтажа. Не требуют дорогостоящих инструментов. Собираются с помощью стыковочных элементов или специальных соединений.
  • Широкий размерный ряд. Позволяют выбрать элементы, подходящие под требования клиента. Длина — 2 – 3 метра.
  • Надёжность. У подвесных лотков для кабеля загнутая верхняя кромка и закруглённая форма поворота, поэтому шансы повредить изоляционный слой провода сводятся к минимуму.
  • Наличие отверстий. Они позволяют выводить кабеля по всей длине трассы.
  • Устойчивость к внешним факторам. Металлический «канал» не деформируется в результате резких перепадов температуры.
  • Металлический лоток для прокладки кабеля обеспечивает дополнительную защиту от ударов, вибраций и атмосферных явлений.
  • Цена кабельного металлического короба с крышкой зависит от его вида и типа, но в целом остаётся доступной.

Если стоит выбор, где купить лотки для кабеля, выбирайте надёжного производителя. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.

@ Все права защищены.

Водоотводный лоток железобетонный: характеристики, рамзеры, ГОСТ

Система орошения, отведения ливневых вод и вод таяния снегового покрова предусматривает изделие – лоток железобетонный водоотводный. С помощью бетонных лотков и соответствующей инфраструктуры, системы орошения и водоотведения транспортируют полезный либо вредный продукт – поливочная либо сточная вода на поля, ливневые или канализационные коллекторы.

СодержаниеСвернуть

Типы и размеры железобетонных лотков

Существует два типа изделий для «транспортировки» воды: Лотки оросительных систем и Лотки дорожные водоотводные комплектуемые защитными решетками. Соответственно названию первый тип изделий используется для строительства систем орошения сельскохозяйственных площадей, а второй тип для обеспечения быстрого отвода дождевых и талых вод от шоссе, автомагистралей, городских дорог и пешеходных тротуаров.

Основные характеристики и размеры лотков для систем орошения регламентирует ГОСТ 21509-76 «ЛОТКИ ЖЕЛЕЗОБЕТОННЫЕ ОРОСИТЕЛЬНЫХ СИСТЕМ», а основные характеристики и размеры изделий для комплектации систем водоотведения дорог и пешеходных переходов нормативный документ ГОСТ 32955-2014 «Лотки дорожные водоотводные».

Лотки железобетонные водоотводные ГОСТ 21509-76

Лотки данного типа предназначены для строительства оросительных систем рассчитанных на прокачку воды в количестве до 5 метров кубических в час. Изделие представляете собой железобетонный параболический желоб определенных размеров, который может быть установлен на опорах или плитах, либо уложен в почву.

В зависимости от способа монтажа лотки для оросительных систем маркируются как ЛВ или ЛРГ. Лотки ЛВ устанавливаются на опоры или плиты, а изделия ЛРГ укладываются непосредственно в почву.

Пример обозначения железобетонного водоотводного лотка серии ЛВ высотой 400 мм: ЛВ4. Заводы ЖБИ предлагают к продаже следующие виды и габариты лотков для строительства оросительных систем, приведенные в Табл1.

Табл.1

ОбозначениеГабаритные размеры, ммВес, кг
ДлинаВысотаШиринаТолщина стенки
ЛР45980400908501080
ЛРГ4
ЛР660010841420
ЛРГ6
ЛР88001240601920
ЛРГ8
ЛР1010001804753310
ЛРГ10

Лотки железобетонные водоотводные ГОСТ 21509-76 изготавливаются из тяжелого бетона марки М300, усиленного стальной арматурой. Для возможности сборки в единую систему и установки на опоры (плиты) каждое изделие оснащается закладными изделиями под сварку и параболической выемкой под укладку уплотнения.

Дорожные лотки железобетонные водоотводные ГОСТ 32955-2014

Изделия этого типа используются для приема поверхностных вод для дальнейшего направления в системы канализации. Имеется ввиду сточная вода, поступающая с проезжей части, пешеходных тротуаров, обочин дорог или поверхности почвы.

При этом в соответствии с требованиями нормативного документа конструкция водоотводных изделий представляет собой комплект – лоток железобетонный водоотводный с решеткой, изготовленной из чугуна.

Нормативный документ определяет оседающие конструктивные типы дорожных водоотводящих лотков: коробчатые, щелевые, открытые, прямоугольные, U-образные, бордюрные, кольцевые и другие виды.

При этом лотки могут изготавливаться как на заводах ЖБИ и доставляться на строительные площадки готовыми к установке, так и изготавливаться непосредственно на строительных площадках методом заливки армированного бетона.

ГОСТ 32955-2014 не регламентирует жесткие размеры лотков железобетонных водоотводных дорожных. Покупателям предлагается широкий выбор габаритов лотков в зависимости от конкретных задач и протяженности линии водоотведения:

  • Длина от 400 до 4 000 мм и более.
  • Ширина от 500 мм и более.
  • Высота от 200 мм и более.

Конкретные размеры лотков и решеток могут отличаться от ГОСТовских. Другими словами, габариты, конфигурация, типы дорожных водоотводящих лотков и решеток оговариваются в проектах конкретных сооружений. Как и в предыдущем случае, для изготовления дорожных лотков используется тяжелый армированный бетон марки М300 приготовленный на цементе марки не ниже ЦЕМ I 32,5Н ПЦ.

Заключение

Водоотводящие лотки дорожных или оросительных систем, несмотря на кажущуюся простоту конструкции должны изготавливаться специализированными заводами, обладающими соответственной материально-технической базой позволяющей выпускать изделия соответствующие требованиям действующих нормативных документов.

Cable Mgr Кабельный лоток Введение

Нет комментариев к слайду

  • Начните с представления Wiremaid
  • В этой команде нужно передавать только основы того, как мы делаем вещи. Не вдавайтесь в подробности, так как вы хотите, чтобы все оставалось меньше часа.
  • Если не требуется резка, гибка (выпуск воздуха) или модификации в поле, вы сэкономите время и сэкономите на трудозатратах!
    UL — независимое испытательное агентство, основанное в 1984 году.Инспекторы по электротехнике полагаются на UL для покрытия ответственности за установленную продукцию.
  • Подчеркните экономию!

    Кабельные лотки зарекомендовали себя в сфере безотказной работы в нашей отрасли. Для производственных предприятий, телевещания, финансовых учреждений, аэропортов, школ, больниц, крупных складов и розничной торговли. Используется как в коммерческих, так и в промышленных компьютерных залах. Используется как над полом, так и под полом.

    Кабельная опора для проволочной корзины является наиболее адаптируемой в полевых условиях.Он разработан для поддержки прокладки кабелей в перегруженных зонах и не имеет себе равных

  • Нержавеющая сталь
    Одним из больших преимуществ нержавеющей стали является то, что она обладает антикоррозийными свойствами и способна противостоять множеству различных агрессивных агентов. На сталь можно нанести пленку оксида хрома, которая делает ее устойчивой к коррозии.

    Оцинкованная сталь
    Оцинковка — это процесс, при котором между сталью и окружающей средой устанавливается защитный барьер из цинка.

    Hot Tip — оцинкованная сталь
    Обеспечивает защиту от ржавчины и не требует обслуживания в течение 75 лет.

    Порошковое покрытие (Почему?)
    Покрытие выдерживает температуру более 200 градусов и безопасно работает в диапазоне температур до 392.

  • NEC пересматривается Комитетом Национальной ассоциации противопожарной защиты по национальному электрическому кодексу, который состоит из 19 панелей кодирования и технического комитета по корреляции.
    Обновления происходят каждые три года, чтобы гарантировать, что код учитывает новейшие технологии и безопасность.
  • Объясните, как цикл событий постоянно меняется. О влиянии на другого.
    Известен как Круг Жизни или Хакунаматата (что означает «Без забот»)
  • Нарушение кодекса
  • : Стена из огнестойких бетонных блоков проходит сквозь кабельные лотки и кабели. Для восстановления огнестойкости стены отверстие следует заделать. Вместо этого он заполнен легковоспламеняющейся пеной из полиуретана.
  • OSHA (Закон о безопасности и гигиене труда 1970 г.) был создан, чтобы помочь работодателям и служащим уменьшить травмы (болезни и смерть) на рабочем месте; что, в свою очередь, помогает бизнесу снизить затраты на оплату труда и медицинские расходы на работе.

    Знаки UL и CSA собираются в соответствии с очень строгими требованиями.

    CSA или Канадская ассоциация стандартов предлагает сертификацию электрических и механических продуктов и признана во всем мире. Логотип CSA указывает на то, что продукт, процесс и услуги были протестированы в соответствии со стандартами Канады или США и соответствуют им.

    UL: Underwriters Laboratories (UL находится в Нортбруке, штат Иллинойс) — это независимая организация, которая выдает сертификаты безопасности для многих продуктов.

  • Лучшее решение: гибридный продукт
    Лоток для порошкового покрытия с приклеиванием из нержавеющей стали и оборудованием
    1/3 цены лотка из полностью нержавеющей стали
    Отсутствие риска появления усов для цинка
  • Модификации в полевых условиях для создания поворота или соединения могут привести к снижению нагрузочных, электрических характеристик и безопасности, особенно когда система функционирует как заземляющий провод оборудования.Любые порезы или изгибы во время установки кабельных лотков с проволочной корзиной могут нарушить классификацию UL и потребовать повторной проверки.
  • Концепция кабельного лотка с проволочной сеткой в ​​1972 г. во Франции
    выведена на американский рынок в 2005 г.
    выведена на специализированный рынок низкого напряжения с французской методикой установки
    Практика установки во Франции НЕ соответствует требованиям NEC 392.5 (A-E)
  • Склеивание и сращивание выполняются с помощью круглых куполообразных болтов с квадратным подголовком для самого прочного механического соединения в отрасли.
    Каждое болтовое механическое соединение классифицировано UL, что обеспечивает как минимум 4-кратное резервирование (лоток 6 дюймов) до 8-кратное резервирование (лоток 36 дюймов) и самое надежное электрическое соединение в отрасли.
    PRO-10 — единственный продукт на рынке, который автоматически переносит всю площадь поперечного сечения лотка, указанную в соответствии с UL, через точки сращивания
  • % PDF-1.4 % 8366 0 объект > endobj xref 8366 83 0000000016 00000 н. 0000003627 00000 н. 0000003790 00000 н. 0000004508 00000 н. 0000005126 00000 н. 0000005803 00000 п. 0000006197 00000 н. 0000006594 00000 н. 0000006646 00000 н. 0000006761 00000 н. 0000007064 00000 н. 0000007450 00000 н. 0000007535 00000 п. 0000008211 00000 н. 0000008911 00000 н. 0000009004 00000 н. 0000009557 00000 н. 0000010193 00000 п. 0000010308 00000 п. 0000011060 00000 п. 0000011173 00000 п. 0000011886 00000 п. 0000012594 00000 п. 0000013316 00000 п. 0000013999 00000 п. 0000014678 00000 п. 0000015213 00000 п. 0000017453 00000 п. 0000018138 00000 п. 0000019810 00000 п. 0000025657 00000 п. 0000031084 00000 п. 0000031163 00000 п. 0000031204 00000 п. 0000038197 00000 п. 0000038361 00000 п. 0000038486 00000 п. 0000038522 00000 п. 0000038601 00000 п. 0000069862 00000 п. 0000070197 00000 п. 0000070266 00000 п. 0000070384 00000 п. 0000072226 00000 п. 0000072541 00000 п. 0000072929 00000 п. 0000074631 00000 п. 0000074672 00000 п. 0000074751 00000 п. 0000075014 00000 п. 0000075093 00000 п. 0000075219 00000 п. 0000075491 00000 п. 0000079769 00000 п. 00002

    00000 н. 0000291690 00000 н. 0002146403 00000 п. 0002152434 00000 п. 0002158465 00000 п. 0002162260 00000 п. 0002193851 00000 п. 0002198484 00000 п. 0002203117 00000 п. 0002206716 00000 п. 0002239129 00000 п. 0002241430 00000 п. 0002243731 00000 п. 0002247014 00000 п. 0002297782 00000 п. 0002303374 00000 п. 0002308966 00000 п. 0002312246 00000 п. 0002345816 00000 п. 0002351638 00000 п. 0002357460 00000 п. 0002361427 00000 п. 0002397437 00000 п. 0002402295 00000 п. 0002407153 00000 п. 0002410674 00000 п. 0002443427 00000 п. 0000003303 00000 н. 0000002001 00000 н. трейлер ] / Назад 10048524 / XRefStm 3303 >> startxref 0 %% EOF 8448 0 объект > поток h ޔ TkpU = wdž6YJ̸3u & iH -MC [B # ނ Hx , ʻ ~ qQ8zfv ~ {wp @j ;, 胅 tB5m (vT53kKvenɆR ۦ h {» l1

    Система кабельных лотков FRP

    JavaScript отключен ! Для правильной работы этого веб-сайта необходимо включить JavaScript.

    Обзор системы

    Система композитных кабельных лотков FTE

    Кабельные лотки FRP компании Oglaend Systems изготовлены из коррозионно-стойкого пластика, армированного волокном, и предназначены для установки электрических и измерительных приборов.Конструкция обеспечивает снижение веса при сохранении прочности и максимальной грузоподъемности. Материал легкий и не ржавеет. Конструкция обеспечивает повышение HSE при подъеме и установке оборудования для лотков и опор. Кабельные лотки доступны из пяти различных полимерных материалов, каждый из которых разработан для удовлетворения особых требований проекта.

    Показать детали системы

    Данные

    Кабельный лоток

    Высота рельса
    (мм)

    Высота рельса
    (мм)

    SWL 2 м
    (кг / м)

    SWL 3 м ​​
    (кг / м)

    FTE50

    50

    40

    131 *

    156

    FTE80

    80

    60

    99 *

    124

    * Протестировано без соединителя сращивания на нижней стороне.

    SWL = безопасная рабочая нагрузка. Данные нагрузки в соответствии с IEC61537. Длину конечного пролета необходимо уменьшить до 3/4 расстояния между опорами и без стыков на концевом пролете.

    Детали конструкции

    Различная высота (мм)

    Лоток разной высоты для большего выбора места для загрузки.Разработан с уникальной двутавровой балкой для превосходной грузоподъемности. FTE поставляется в стандартной высоте 80 мм и 50 мм. Высота 100 мм доступна по запросу.

    Доступная ширина (мм):

    50, 100, 150, 200, 300, 400 и 600.

    Принадлежности для фитингов из стеклопластика и SS

    Принадлежности для монтажа, такие как крышки, зажимы для крышек, фиксирующие зажимы и умные приспособления, доступны из материалов FRP и SS.

    Лоток с предварительными прорезями

    Экономит время сверления.

    Крышки и фиксаторы

    Защелкивающаяся крышка и зажимы для тяжелых условий эксплуатации. Они особенно полезны в условиях сильного ветра.

    Видео

    Композитная система (FRP)

    Полная композитная система для высококоррозионных сред.

    КАБЕЛЬНЫЙ ЛОТОК, КАБЕЛЬНЫЕ ЛОТКИ UNITRUNK, ЛЕГКИЙ, СРЕДНИЙ, ТЯЖЕЛЫЙ КАБЕЛЬНЫЙ ЛОТОК, ОЦИНКОВАННЫЙ КАБЕЛЬНЫЙ ЛОТОК

    Кабельный лоток Unitrunk серии подходят для изоляции и поддержки кабелей низкого и высокого напряжения, кабелей КИП и управления.

    Системы кабельных лотков Unitrunk состоят из легких, средних и тяжелых конструкций со стандартной перфорацией.

    Отделка кабельного лотка : Требования к отделке кабельного лотка могут варьироваться от чисто косметических до обеспечения защиты в наиболее агрессивных и опасных зонах. Отделка кабельного лотка Unitrunk: предварительно оцинкованная сталь, оцинкованная сталь, порошковое эпоксидное покрытие, пластиковое покрытие, нержавеющая сталь марки 316 и нержавеющая сталь марки 304.

    Системы кабельных лотков Unitrunk включают в себя широкий спектр дополнительных принадлежностей, включая муфты, пластины, переходники, отводы и стояки, подходящие для всех конфигураций кабельной оболочки.

    Расположение, расположение, расположение …………………………..

    T&D UK предоставляет непревзойденную услугу кабельного лотка , основанную на немедленной доступности местных запасов по всей стране по наиболее конкурентоспособным ценам. — используя сеть филиалов Unitrunk UK, T&D UK может организовать ночную доставку или сбор в тот же день для легких, средних и тяжелых грузов. дежурные кабельные лотки.Мы обеспечиваем надежное покрытие Северо-Востока, Северо-Запада, Мидлендса, Юго-Запада, Юго-Востока, Родных графств и Центрального Лондона, Уэльса и Шотландии — испытайте нас, отправив следующий запрос о кабельных лотках.

    КАБЕЛЬНЫЙ ЛОТОК — Проверенная система Unitrunk ……………………………….. ……………

    Устанавливается в жестких условиях от -45 ° C до 45 ° C
    Подходит для изоляции кабельных лотков низкого и высокого напряжения
    Встроенные соединители на фитингах кабельных лотков
    Встроенные соединители на кабельных лотках для легких условий эксплуатации (шириной до 225 мм )
    Обратные фланцы на кабельных лотках для средних и тяжелых условий эксплуатации
    Универсальные шаблоны прорезей для лотков для кабельных стяжек, бандажей и зажимов

    Кабельный лоток Unitrunk соответствует стандартам BS EN 61537: 2002 и IEC 61537: 2001

    Monoprice Органайзер для кабельных лотков — черный, управление шнуром под столом, идеально подходит для рабочих компьютерных столов, столов для дома и офиса — Walmart.com

    «,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получить

    БЕСПЛАТНОЙ доставки на следующий день!

    «,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

    Мы прилагаем все усилия, чтобы снова начать работу.

    • Временно приостановлено в связи с высоким спросом.
    • Продолжайте проверять наличие.
    «,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElhibited «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTesting » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»oneApp»:{«drop2″:»true»,»hfdrop2 «:» true «,» heartingCacheDuration «:» 60000 «,» hearting «:» false «},» feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll » : «false», «getAllTtl»: «

    0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false», «tooltipText»: «

    Скажите нам, что вам нужно

    » , «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20.0,40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» верхний колонтитул «,» узел «:» ee6c2220-405e-4e5b-a3e9-13ea60c3f7d7 «,» cloud-prod «:» eus9 » oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «:» APP «:0.40-41ed84 «},» expoCookies «: {}}

    крышек кабельных лотков — Boomle.com

    Ardiç elektrik san. Тик. Ltd. şti.13_ Кабель Лотки и Кабель Лестницы Крышки 1_ Кабель Лоток и Кабель Лестница Крышки и Крышка Зажимы

    ardic.com> Кабельные лотки Ardıç — 444 13

    Кабель лотки

    Кабель Лоток Системные аксессуары CTK: фитинг крышки и нижний фитинг крышки .Модельные номера СТКХК-200 СТКХК-300 СТКХК-400 СТКХК-500 СТКХК-600.

    szpk-nw.ru> Кабель лоток

    Товар | Прямой Лоток Крышки

    Кабель Лоток Система> Крышки > Прямой Лоток Крышки . Предыдущий Следующий. ЗАКРЫТЬ 3D. Крышки распространены как для закрытых, так и для вентилируемых применений. Информация о продукте.

    vantrunk.com> Продукт | Прямой лоток

    Крышка Кабель Лоток Изображения, стоковые фотографии и векторные изображения | Shutterstock

    Найти крышка кабель лоток стоковые изображения в формате HD и миллионы других стоковых фотографий, иллюстраций и векторных изображений без лицензионных отчислений из коллекции Shutterstock.

    shutterstock.com> Обложка кабельного лотка: изображения, фотографии и

    Кабель лотки , крышки , разделители

    Кабель лотки , крышки , разделители. Печать [1] Порекомендовать эту страницу [2]. Предварительно соединенный кабель лотки . Fcfa 54 — faslic auto [6].

    cablofil.ru> Кабельные лотки, крышки,

    Кабель Лотки можно соединить с помощью прямых

    Информация о крышках для Кабель Лотки и фитинги доступны на страницах: 153-162.Заметка! Возможность изготовления лотка кабеля сечением 6 м для заказов свыше 300 м.

    baks.com.pl> Кабельные лотки можно соединять с помощью

    20+ Лучший кабель лоток изображений в 2020 году | кабель лоток , кабель , лоток

    кабель лотки — электрические кабель лотки , металл кабель лотки Производители и поставщики.Получите информацию о кабеле лотках , электрическом кабеле лотках , металлическом кабеле лотках и свяжитесь с проверенными производителями …

    pinterest.ru> 20+ лучших изображений кабельных лотков в 2020 году | кабельный лоток,

    Кабель лоток | крышка зажимы

    Кабель лоток защелкивающийся. Универсальная крышка . Зажимы крышки фиксаторы KBSTI. Кронштейн KBSTI для стены и потолка.Кабель перфорированный лоток — фланцы вертикальные. Универсальная крышка . 1-5. 1-7.

    elec.ru> Кабельные лотки | покрытие

    Кабель Лоток Принадлежности, монтажные опоры и оборудование

    Кабель Лоток Крышка — Твердая крышка предотвращает накопление пыли и частиц на кабелях — Защищает кабели от раздавливания предметы, которые могут попасть в кабель лотки — Доступны в 5 стандартных цветах.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован.
